Предохранители Киа Рио - расположение и функции

Статья обновлена: 18.08.2025

Предохранители в автомобиле Kia Rio выполняют критическую роль защиты электроцепей от перегрузок и коротких замыканий.

В автомобиле предусмотрено несколько монтажных блоков: основной расположен в салоне, дополнительный – в подкапотном пространстве.

Данная статья содержит полную информацию о назначении каждого элемента, актуальные схемы расположения и инструкции по оперативной замене.

Основные типы предохранителей, используемых в Киа Рио

В электросистеме Kia Rio применяются два стандартных типа предохранителей: Mini (миниатюрные) и JCASE (картриджные). Они различаются габаритами, конструкцией контактов и токовыми номиналами, что определяет их назначение в бортовой сети.

Каждый тип имеет уникальный форм-фактор для предотвращения ошибок при замене. Миниатюрные модели защищают маломощные цепи, тогда как JCASE рассчитаны на высокие токи в энергоемких системах автомобиля.

Ключевые характеристики типов

Тип	Внешний вид	Номиналы тока	Типовое назначение в Kia Rio
Mini	Пластиковый прозрачный корпус с плоскими ножевыми контактами (ширина 10.9 мм)	5А – 30А	Освещение, аудиосистема, прикуриватель, стеклоподъемники, датчики
JCASE	Крупный прямоугольный корпус с широкими контактами-лезвиями (ширина 29.2 мм)	20А – 60А	Топливный насос, вентилятор охлаждения, ABS, обогрев стекол, стартер

Особенности Mini-предохранителей:

Цветовая маркировка корпуса соответствует номиналу тока
Устанавливаются в блоке предохранителей салона и под капотом
Требуют точного совпадения номинала при замене

Особенности JCASE-предохранителей:

Оснащены специальным фиксатором для надежного монтажа
Часто дублируются реле из-за высоких нагрузок
Расположены преимущественно в моторном отсеке

Расположение основного блока предохранителей под капотом

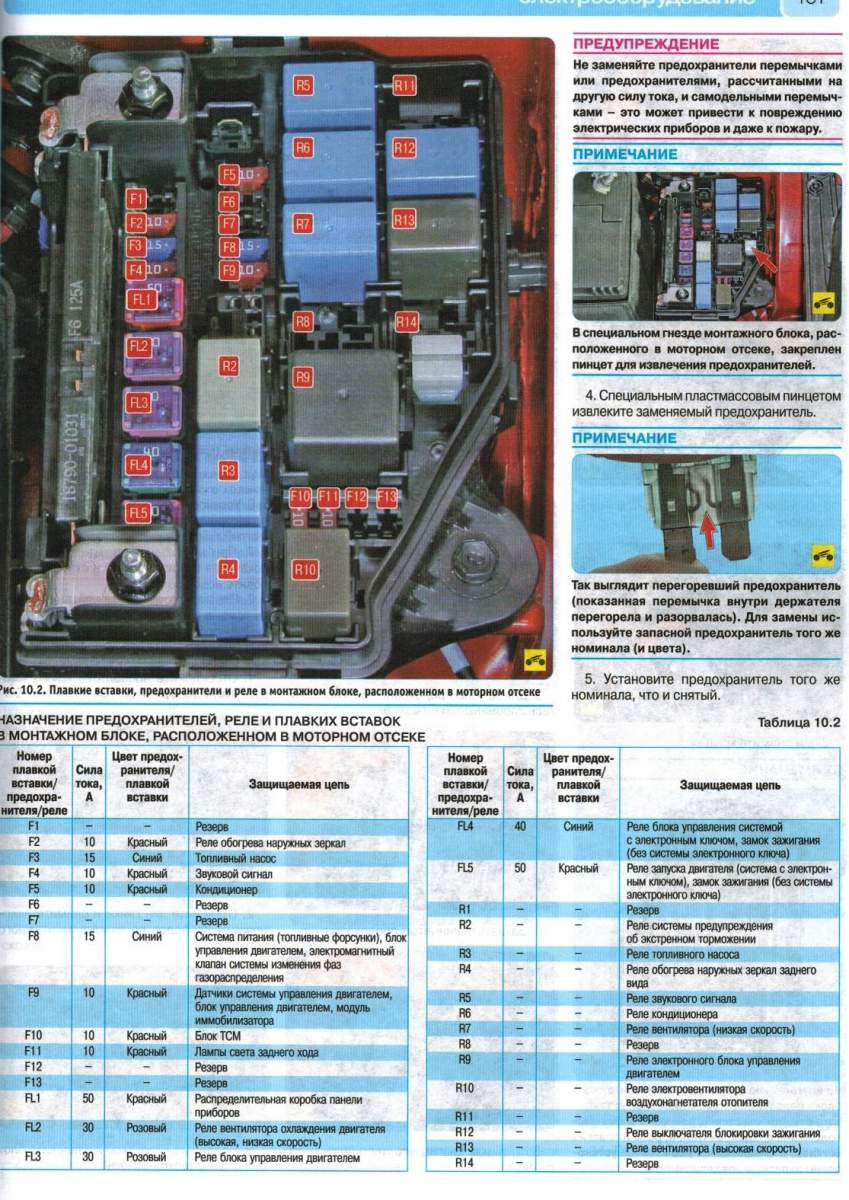

Основной блок предохранителей и реле в Kia Rio находится в моторном отсеке. Он сконцентрирован в одном месте для удобства доступа при необходимости замены защитных элементов или диагностики электроцепей автомобиля.

Конкретное место расположения – левая (водительская) сторона подкапотного пространства. Блок закреплён на верхней части брызговика колеса, рядом с аккумуляторной батареей. Для его обнаружения не требуется демонтаж других компонентов.

Как получить доступ к блоку

Чтобы открыть блок, выполните следующие шаги:

Откройте капот автомобиля и зафиксируйте его штатной подпоркой.
Переместитесь к левой передней части моторного отсека (со стороны водителя).
Найдите прямоугольную чёрную пластиковую коробку с защёлками по бокам.
Отожмите фиксаторы (обычно 2-4 штуки) и снимите верхнюю крышку блока.

Важные детали:

На внутренней стороне крышки всегда размещена схема с расшифровкой назначения каждого предохранителя и реле.
Для замены предохранителей используйте только штатный пинцет, расположенный внутри блока (часто в специальном гнезде).
Перед любыми манипуляциями обязательно отключите «минусовую» клемму аккумулятора.

Элемент на крышке	Назначение
Цифры/буквы в квадратах	Позиции предохранителей согласно схеме
Цветные прямоугольники	Визуальное обозначение номинала тока (например: жёлтый – 20А, синий – 15А)
Символы реле (R1, R2...)	Места установки реле управления системами

Расположение дополнительного блока предохранителей в салоне Киа Рио

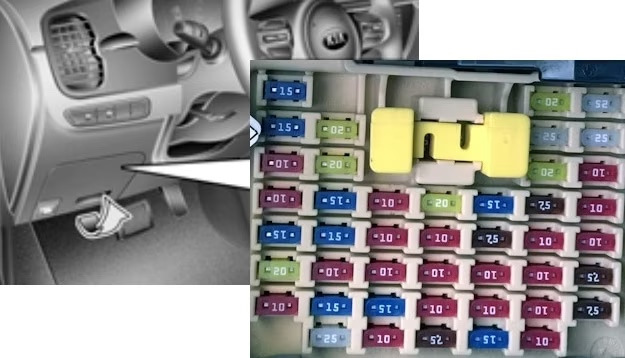

Дополнительный блок предохранителей в салоне Киа Рио находится в нижней части приборной панели со стороны водителя. Для доступа необходимо открыть водительскую дверь и опустить голову ниже уровня рулевой колонки, направив взгляд вверх под панель.

Конструктивно блок скрыт за съемной пластиковой крышкой прямоугольной формы. Крышка фиксируется пластиковыми защелками по периметру, для снятия не требуются инструменты – достаточно поддеть ее пальцами или плоской неметаллической лопаткой.

Ключевые особенности монтажа

После снятия защиты открывается компактная панель с предохранителями и реле. Владельцам следует обратить внимание на два важных нюанса:

Блок расположен вертикально, контакты направлены в сторону салона
На обратной стороне крышки обычно присутствует схема распиновки элементов

Основные цепи, защищаемые этим блоком:

Система климат-контроля
Электроприводы стеклоподъемников
Центральный замок и сигнализация
Прикуриватель и порты 12V
Аудиосистема и мультимедиа

Тип элемента	Кол-во	Номиналы
Мини-предохранители	15-20 шт	5A, 7.5A, 10A, 15A, 20A
Микро-предохранители	5-8 шт	7.5A, 10A
Реле	3-5 шт	Сигнализация, обогрев зеркал

При замене предохранителей обязательно сверяйтесь с маркировкой на крышке блока – расположение цепей различается в зависимости от года выпуска и комплектации авто. Не устанавливайте элементы с номиналом выше указанного в схеме во избежание повреждения проводки.

Как открыть крышку моторного блока предохранителей безопасно

Перед любыми манипуляциями с моторным блоком предохранителей на Kia Rio полностью заглушите двигатель и выньте ключ из замка зажигания. Убедитесь, что стояночный тормоз активирован, а коробка передач переведена в нейтральное положение (для МКПП) или режим "P" (для АКПП). Это исключит случайный запуск двигателя и движение автомобиля.

Дождитесь остывания двигателя и навесного оборудования – горячие поверхности в подкапотном пространстве (особенно выпускной коллектор, радиатор, патрубки) могут вызвать серьезные ожоги при прикосновении. Рекомендуется надеть защитные перчатки из плотной ткани для дополнительной безопасности рук от возможных острых кромок.

Пошаговый процесс открытия крышки

Найдите блок: Откройте капот и зафиксируйте его штатной опорой. Моторный блок предохранителей Kia Rio расположен со стороны водителя (ближе к лобовому стеклу), обычно рядом с аккумуляторной батареей или торцом кузова. Это прямоугольная черная пластиковая коробка с явно видимой крышкой.
Определите тип крепления: Осмотрите крышку. Наиболее распространены два варианта фиксации:
- Защелки по бокам: На боковых стенках крышки расположены пластиковые язычки-фиксаторы (обычно 2-4 штуки).
- Центральный винт/защелка: Иногда дополнительно используется крепежный элемент в центре крышки (пластиковая гайка под пальцы или винт под крестовую отвертку).
Отсоедините фиксаторы:
- Для боковых защелок: Одновременно нажмите пальцами на верхние части язычков с обеих сторон крышки (или по периметру, если защелок больше двух), преодолевая сопротивление, и потяните крышку строго вверх. Не прикладывайте чрезмерное усилие только с одной стороны – это может сломать фиксатор.
- При наличии центрального винта/гайки: Сначала аккуратно открутите его пальцами или подходящей отверткой (без излишнего усилия, чтобы не сорвать пластиковую резьбу), затем освободите боковые защелки.
Снимите крышку: После освобождения всех фиксаторов плавно поднимите крышку вертикально вверх. Избегайте перекоса и резких рывков. Положите ее в чистое, безопасное место внутри подкапотного пространства, чтобы она не мешала и не упала.

Важное предупреждение: Никогда не пытайтесь поддеть крышку отверткой, ножом или другими металлическими предметами – это гарантированно повредит пластик и фиксаторы. Работайте только руками, используя умеренное усилие. Если крышка "не идет", еще раз проверьте, все ли фиксаторы вы нашли и освободили.

Как получить доступ к салонному блоку предохранителей

Салонный блок предохранителей Киа Рио находится в нижней части приборной панели со стороны водителя. Для работы потребуется плоская отвёртка или пластиковый монтажный инструмент.

Отключите зажигание и убедитесь, что стояночный тормоз активирован. Сдвиньте сиденье водителя максимально назад для удобного доступа к зоне под рулевой колонкой.

Пошаговая инструкция

Найдите прямоугольную крышку панели под рулевым колесом
Вставьте отвёртку в специальный паз в нижней части крышки
Аккуратно потяните крышку на себя до характерного щелчка
Снимите крышку, освободив фиксаторы по периметру
Получите доступ к предохранителям и реле

Важно: не прилагайте чрезмерных усилий при снятии крышки во избежание поломки пластиковых защёлок. После завершения работ установите крышку на место, нажимая на фиксаторы до щелчка.

Расшифровка символов на крышке блока предохранителей

Обозначения на защитной крышке блока предохранителей Киа Рио представляют собой стандартизированные пиктограммы и буквенно-цифровые коды, указывающие на защищаемое электрооборудование. Каждый символ соответствует конкретному предохранителю или реле в монтажном блоке, что позволяет быстро идентифицировать цепь без необходимости обращения к документации.

Понимание этих обозначений критически важно при диагностике неисправностей, замене элементов или выполнении модификаций электросистемы. Неправильная интерпретация маркировки может привести к установке предохранителя несоответствующего номинала или подключению к неверной цепи, что чревато повреждением оборудования.

Ключевые типы обозначений

Буквенно-цифровые коды:

Fxx (F1, F2, F3...) – маркировка предохранителей. Цифра указывает порядковый номер в блоке.
Rxx (R1, R2, R3...) – обозначение реле. Определяет тип коммутируемого устройства.
nnA (5A, 10A, 15A...) – номинал тока защиты. Указывает максимальный допустимый ток для предохранителя.

Графические пиктограммы:

Аккумуляторная батарея – цепи постоянного питания (АКБ, генератор).
Фары или лампа – внешнее освещение (ближний/дальний свет, габариты).
Вентилятор – система охлаждения двигателя (радиаторный вентилятор).
Стеклоочиститель – цепи дворников и омывателей.
Дверной замок – центральный замок, система комфорта.
Динамик – аудиосистема, звуковая сигнализация.
USB/розетка – прикуриватель, порты зарядки.

Примеры расшифровки часто встречающихся символов:

Символ/Код	Назначение цепи
F21 15A	Предохранитель №21 на 15А (часто прикуриватель)
R5	Реле №5 (например, обогрев заднего стекла)
⛛	Кондиционер, климат-контроль
⏚	Заземление (масса кузова)
⎓	Топливный насос, система подачи топлива

Важно: Точное соответствие символов конкретным системам может незначительно варьироваться в зависимости от года выпуска и комплектации автомобиля. Для точной идентификации всегда сверяйтесь со схемой на внутренней стороне крышки блока предохранителей вашего Киа Рио или с официальным руководством по эксплуатации.

Инструменты, необходимые для проверки и замены предохранителей

Для диагностики и замены предохранителей на Kia Rio потребуется минимальный набор инструментов, доступных каждому автовладельцу.

Отсутствие сложного оборудования делает процедуру самостоятельного обслуживания простой и быстрой даже для новичков.

Основные инструменты

Пинцет для предохранителей (часто входит в комплект авто) – аккуратно извлекает элементы из гнёзд без повреждения контактов.
Мультиметр или тестер-пробник – проверяет целостность предохранителя и наличие напряжения в цепи.
Фонарик с узким лучом – освещает труднодоступные зоны блоков предохранителей.
Набор запасных предохранителей – должен включать номиналы, используемые в вашей модели Kia Rio (например: 5А, 10А, 15А, 20А, 25А, 30А).
Схема расположения предохранителей – из руководства по эксплуатации или крышки монтажного блока.

Безопасность прежде всего: отключение аккумулятора перед работами

Всегда обесточивайте бортовую сеть перед любыми манипуляциями с электрооборудованием или предохранителями. Напряжение в 12В способно вызвать короткое замыкание, повреждение контроллеров или возгорание при случайном контакте инструментов с токоведущими частями.

Отсоединение клеммы аккумулятора предотвращает:

Срабатывание подушек безопасности при случайной подаче напряжения на датчики
Ошибки ЭБУ из-за скачков тока
Повреждение мультимедийной системы при замене предохранителей
Коррозию контактов при искрении во время работ

Правильная последовательность отключения

Заглушите двигатель и извлеките ключ из замка зажигания
Наденьте диэлектрические перчатки и защитные очки
Ослабьте гайку отрицательной клеммы (-) на 10 мм ключом
Снимите клемму и изолируйте её резиновым колпачком или тканью
Повторите действия с положительной клеммой (+) при длительных работах

Важно!	Перед подключением аккумулятора убедитесь, что все потребители энергии (фары, магнитола) выключены
Проверка	После подсоединения клемм запустите двигатель и протестируйте работу электросистем

Исключение составляют операции, требующие постоянного питания (перепрошивка ЭБУ, настройка стеклоподъёмников). В таких случаях отключайте только конкретные предохранители согласно схеме в мануале, используя специальные съёмники.

Помните: нарушение процедуры деактивации АКБ может привести к выходу из строя блока управления двигателем, что потребует дорогостоящего ремонта. Для моделей Киа Рио 4 поколения (после 2017 г.) обязательна адаптация дроссельной заслонки после восстановления питания.

Как "читать" схему расположения предохранителей

Схема блока предохранителей Киа Рио представляет собой графическое изображение или таблицу с условными обозначениями. Она нанесена на обратную сторону крышки монтажного блока или приведена в руководстве по эксплуатации автомобиля. Каждый предохранитель и реле имеют строго определенную позицию, обозначенную буквенно-цифровым кодом (например, F1, R5).

Назначение элемента указывается рядом с его позицией на схеме или в сопроводительной легенде. Важно сверить обозначения на самой крышке блока с актуальной информацией из мануала вашего года выпуска, так как компоновка может отличаться в зависимости от комплектации и модели.

Ключевые элементы схемы

Буквенно-цифровая маркировка:

F - Предохранитель (Fuse)
R - Реле (Relay)
Цифра после буквы - Уникальный порядковый номер элемента в блоке

Дополнительные обозначения:

Номинал тока (в Амперах): Указан на корпусе предохранителя и часто дублируется на схеме (5A, 10A, 15A и т.д.)
Цветовая маркировка: Соответствует номиналу (например, красный - 10A, синий - 15A).
Пиктограммы или текстовое описание: Показывают защищаемую цепь (ABS, обогрев зеркал, прикуриватель, фары ближнего света и пр.).

Порядок идентификации:

Найдите нужный блок предохранителей (основной в салоне, дополнительный под капотом).
Снимите крышку блока и изучите схему на ее внутренней стороне.
Определите позицию искомого элемента по буквенно-цифровому коду (напр., F23).
Сопоставьте позицию с описанием в легенде схемы для понимания защищаемой цепи.
Проверьте номинал тока, указанный на корпусе предохранителя/в схеме.

Обозначение	Тип элемента	Пример описания цепи
F1	Предохранитель 10A	Система SRS (подушки безопасности)
F7	Предохранитель 15A	Прикуриватель
R3	Реле	Реле стеклоочистителей
F22	Предохранитель 20A	Электропривод стеклоподъемников

Предохранители системы ABS и их расположение на схеме

Предохранители ABS защищают электронные компоненты антиблокировочной системы от перегрузок и коротких замыканий. Они предотвращают повреждение блока управления ABS, гидравлического модулятора, датчиков колес и связанной проводки при возникновении аномальных токов в цепи.

При перегорании предохранителя ABS система полностью отключается, что сопровождается загоранием контрольной лампы на приборной панели и потерей функций антиблокировки, электронного распределения тормозных усилий (EBD) и экстренного торможения (Brake Assist). Тормозная система сохраняет базовую работоспособность, но эффективность снижается в сложных условиях.

Типовое расположение на Киа Рио

Предохранители ABS находятся в двух основных блоках:

Моторный отсек – главный силовой предохранитель ABS (обычно 40-60А) размещен в подкапотном блоке реле и предохранителей. Расположен рядом с АКБ.
Салонный блок – предохранители управления ABS (10-30А) расположены в блоке слева от рулевой колонки или в зоне ног переднего пассажира. Точное место зависит от поколения авто.

Пример назначения для типовой схемы (поколение JB, 2015-2020):

Блок	Номер слота	Номинал	Функция
Моторный отсек	F31	40A	Питание гидравлического модулятора ABS
Салонный	F7	10A	Цепь управления блоком ABS
Салонный	F21	15A	Датчики скорости колес

Важно: Нумерация и расположение отличаются для рестайлинговых моделей (после 2017) и поколения UB (2020+). Всегда сверяйтесь со схемой на обратной стороне крышки соответствующего блока предохранителей или в руководстве по эксплуатации конкретного автомобиля. Цвет корпуса предохранителя соответствует номинальному току (например: оранжевый – 5A, красный – 10A, синий – 15A).

Предохранители управления двигателем и датчиков

Эти предохранители защищают электронные компоненты системы управления силовым агрегатом, включая ЭБУ (электронный блок управления), датчики и исполнительные механизмы. Их перегорание приводит к критическим сбоям: двигатель может перейти в аварийный режим, полностью остановиться или не запуститься.

Цепи, контролируемые этими предохранителями, отвечают за сбор данных (обороты, температура, состав смеси) и управление впрыском топлива, зажиганием, фазами ГРМ. Повреждение элементов чревато некорректной работой мотора, ошибками CHECK ENGINE и повышенным расходом топлива.

Расположение и ключевые элементы

Номер предохранителя	Ток (А)	Защищаемые компоненты	Блок расположения (Kia Rio 4 поколение)
ECU 1 / PCM 1	10-15	Основное питание ЭБУ двигателя, память ошибок	Моторный отсек (главный блок)
SENSOR 1 / O2	10-15	Датчики кислорода (лямбда-зонды), ДПДЗ, ДМРВ
IGN COIL / INJ	15-20	Катушки зажигания, топливные форсунки
ECU 2	10	Цепь обратной связи ЭБУ, датчики детонации	Салон (левый торец панели)

Важные нюансы:

Предохранитель FUEL PUMP (15-20А) в моторном отсеке отвечает за питание бензонасоса, без которого невозможен запуск.
Цепь PCM RELAY управляет реле включения ЭБУ – её обрыв блокирует всю систему.
При диагностике проверяйте предохранители ECU BACKUP (7.5А) и START (10А) – они влияют на связь с диагностическим оборудованием.

Для точной идентификации используйте схему на крышке блока предохранителей или руководство конкретного года выпуска. Замена производится только на предохранитель идентичного номинала после устранения причины срабатывания.

Ответственные предохранители для системы стартера и зажигания

Исправная работа системы запуска двигателя (стартер) и системы зажигания критически зависит от целостности нескольких ключевых предохранителей и реле. Их отказ приводит к невозможности пуска двигателя, несмотря на исправность самих компонентов. Основные элементы сосредоточены в двух блоках: моторном отсеке и салонном.

Поиск неисправности при проблемах со стартером или зажиганием всегда должен начинаться с проверки состояния этих предохранителей и реле, а также качества их контактов в гнездах. Необходимо сверяться со схемой на крышке конкретного блока предохранителей вашего Kia Rio, так как расположение и номиналы могут отличаться в зависимости от года выпуска и комплектации.

Ключевые элементы защиты

Основные предохранители и реле, ответственные за функционирование стартера и зажигания:

Главный предохранитель стартера (ST RELAY, STARTER, IG2): Обычно расположен в моторном отсеке (часто в интегрированном силовом модуле IPM или основном блоке). Защищает цепь управления мощным реле стартера. Перегорание этого предохранителя приводит к полному отсутствию реакции при повороте ключа в положение "START".
Реле стартера (STARTER RELAY): Находится в моторном отсеке (обычно в том же блоке, что и главный стартерный предохранитель). Это реле под высокую нагрузку управляется сигналом от замка зажигания и замыкает силовую цепь на электродвигатель стартера. Неисправность реле проявляется так же, как перегоревший предохранитель - стартер не включается.
Предохранитель ЭБУ двигателя (ECU, ENGINE): Расположен в салонном блоке предохранителей. Обеспечивает питание главного блока управления двигателем (ЭБУ). Без питания ЭБУ система зажигания не работает, топливные форсунки не открываются, стартер может крутить двигатель, но пуска не произойдет.
Предохранитель катушек зажигания / системы зажигания (IGN COIL, IGNITION): Находится в салонном блоке предохранителей. Защищает цепь питания катушек зажигания (или модуля зажигания). Перегорание приводит к отсутствию искры на свечах. Двигатель будет крутиться стартером, но не запустится.

Назначение	Типовое расположение	Номинал (примерный)
Главный предохранитель стартера (ST RELAY, STARTER)	Моторный отсек (IPM/Главный блок)	20А, 30А, 40А
Реле стартера (STARTER RELAY)	Моторный отсек (IPM/Главный блок)	-
Предохранитель ЭБУ двигателя (ECU, ENGINE)	Салонный блок предохранителей	10А, 15А, 20А
Предохранитель катушек зажигания (IGN COIL, IGNITION)	Салонный блок предохранителей	10А, 15А, 20А

Важно помнить, что система запуска также зависит от исправности предохранителей, отвечающих за питание иммобилайзера, замка зажигания и контрольных ламп. Неисправность иммобилайзера часто блокирует работу как стартера, так и системы впрыска топлива/зажигания.

Предохранители Киа Рио: все о назначении и схемах расположения

Электрические цепи автомобиля защищены плавкими предохранителями, предотвращающими повреждение компонентов при коротком замыкании или перегрузке. Основные монтажные блоки расположены в салоне (левее руля за крышкой) и под капотом (в моторном отсеке), каждый элемент маркирован токовым номиналом и схемой защищаемых узлов.

Отказ топливного насоса – критичная неисправность, парализующая работу двигателя. Защита его цепи реализована через отдельный предохранитель, дублируемый реле. Быстрая диагностика этого элемента – первый шаг при отсутствии подачи топлива, гудящего звука насоса при включении зажигания или проблемах с запуском.

Защита цепи топливного насоса: какой предохранитель отвечает

Главный предохранитель топливного насоса в Kia Rio (модели с 2011 года, включая 3-е и 4-е поколения) расположен в моторном отсеке (основной блок предохранителей):

Обозначение: "FUEL PUMP" (англ.) или "ТОПЛИВНЫЙ НАСОС" (рус.)
Номинал: 15А или 20А (зависит от года выпуска и двигателя, обязательно сверьтесь со схемой на крышке блока).
Расположение: Секция "Engine Compartment Fuse Panel", обычно в ряду предохранителей под номерами F17, F20 или F26 (конкретная позиция указана на схеме под крышкой блока).

Дополнительно: Цепь управляется реле топливного насоса, расположенным в салонном блоке предохранителей (за панелью слева от руля). При диагностике проверяют и его работоспособность. Предохранитель реле (часто обозначен "P/OUTLET" или "IG2", номиналом 10А-15А) также может влиять на питание насоса.

Порядок действий при неисправности:

Выключите зажигание.
Откройте капот, найдите основной блок предохранителей.
Снимите крышку блока (схема расположения нанесена на ее внутреннюю сторону).
Найдите предохранитель с маркировкой "FUEL PUMP" или "ТОПЛИВНЫЙ НАСОС".
Извлеките его специальным пинцетом из блока.
Визуально проверьте целостность металлической перемычки внутри корпуса. Перегоревший предохранитель имеет явно разорванную перемычку.
Замените на новый строго того же номинала (15А или 20А).

Предохранители для фар головного света

Предохранители фар головного света выполняют критическую защитную функцию, предотвращая повреждение электропроводки и элементов освещения при коротких замыканиях или перегрузках цепи. Перегорание этих элементов приводит к полному отключению ближнего или дальнего света соответствующих фар, что делает эксплуатацию автомобиля в темное время суток невозможной и опасной.

На Kia Rio предохранители системы головного света расположены в двух основных блоках: салонном (у ног водителя за защитной панелью) и подкапотном (рядом с аккумулятором). Конкретное расположение и номинал элементов зависят от года выпуска автомобиля и типа оптики (галоген/LED), поэтому всегда сверяйтесь со схемой на обратной стороне крышки блока или в руководстве по эксплуатации.

Типовые предохранители и их параметры

Блок	Номер	Номинал (А)	Функция
Салонный	F1	10	Ближний свет (левая фара)
Салонный	F2	10	Ближний свет (правая фара)
Подкапотный	F20	15	Дальний свет (обе фары)
Подкапотный	F27	10	Модуль управления освещением

Важные особенности:

На моделях с автоматическим включением фар дублирующие предохранители могут находиться в релейном модуле
Для ксеноновых фар дополнительно проверяйте предохранитель блока розжига (обычно 15-20А в подкапотном блоке)
Сдвоенное расположение элементов (F1/F2) обеспечивает раздельную защиту правой и левой цепи

При замене всегда используйте предохранители строго указанного номинала – установка "жучков" или элементов повышенной силы тока может привести к расплавлению проводки. Если новый предохранитель мгновенно перегорает, необходима диагностика цепи на предмет короткого замыкания в участке: выключатель света → реле → блок фар → масса кузова.

Защита габаритных огней и стоп-сигналов

Электрические цепи габаритных огней и стоп-сигналов на Kia Rio защищены отдельными предохранителями в монтажном блоке салона. Эти элементы предотвращают перегрев проводки при коротких замыканиях или перегрузках, локализуя потенциальные неисправности только в осветительной системе.

Основные предохранители цепи расположены в блоке под рулевой колонкой слева. Для стоп-сигналов обычно отвечает предохранитель F27 (15А), а габаритные огни передней/задней части защищены через F24 (10А) и F25 (10А) соответственно. Точная маркировка может незначительно варьироваться в зависимости от года выпуска и комплектации автомобиля.

Схема подключения и диагностика

Стоп-сигналы: Цепь активируется через выключатель на педали тормоза. Одновременный отказ всех стоп-сигналов чаще указывает на перегоревший F27 или неисправность выключателя.
Габариты: Управляются через подрулевой переключатель. Если не работают только передние или задние огни – проверьте F24/F25. Полный отказ габаритов требует проверки реле и переключателя.

Функция	Номер предохранителя	Номинал (А)	Типичные симптомы неисправности
Стоп-сигналы (все)	F27	15	Не горят лампы при нажатии тормоза, ошибка на панели приборов
Передние габариты (левый/правый)	F24	10	Отсутствие света в передних позиционных огнях
Задние габариты (левый/правый)	F25	10	Не работают задние боковые огни, подсветка номерного знака

При замене всегда используйте предохранители указанного номинала – установка элемента с большей силой тока может привести к повреждению изоляции проводки. Для точной идентификации обратитесь к схеме на крышке монтажного блока или руководству по эксплуатации конкретной модели.

Предохранители системы указателей поворотов и аварийной сигнализации

Предохранители отвечают за защиту электрических цепей поворотников и "аварийки" от перегрузок и коротких замыканий. Их выход из строя приводит к полному или частичному отказу работы световой сигнализации: перестают функционировать поворотники, не включается аварийная сигнализация, либо пропадает звуковое сопровождение (щелчки реле).

На автомобилях Kia Rio предохранители этой системы расположены в основном монтажном блоке салона (обычно слева от рулевой колонки за защитной панелью). Дополнительно, в зависимости от комплектации и года выпуска, может задействоваться подкапотный блок. Элементы имеют стандартную маркировку цветом и цифровым значением силы тока (А).

Схема расположения и назначение

Ключевые предохранители в салонном блоке (актуальные обозначения для распространенных поколений Rio):

Fuse 7 (10А) - Основное питание реле поворотников и аварийной сигнализации.
Fuse 23 (10А) - Питание комбинации приборов (контрольные лампы поворотов на панели).
Fuse 36 (15А) - Питание цепи звукового сигнала (щелчки реле поворотов).

Важно: В подкапотном блоке может находиться предохранитель:

Fuse 10 (10А) - Питание непосредственно ламп указателей поворота (передние, задние, боковые повторители).

Проверку и замену всегда начинайте с салонного блока. Используйте только предохранители штатного номинала! Отклонение силы тока приведет к риску повреждения электропроводки или повторному перегоранию. Точное расположение и назначение уточняйте в руководстве по эксплуатации конкретного автомобиля – схемы отличаются для разных годов выпуска и рынков.

Обогрев заднего стекла: поиск нужного предохранителя

Предохранитель цепи обогрева заднего стекла в Kia Rio расположен в салонном монтажном блоке. Точное местоположение зависит от года выпуска автомобиля и типа кузова (седан или хэтчбек), но чаще всего блок находится в нижней части торпедо со стороны водителя, за защитной пластиковой крышкой.

Найдите на крышке блока схему с обозначениями предохранителей – ищите маркировку "Rear Defogger", "Defogger", "Rear Window Heater" или "RR HTD" (сокращение от Rear Heated). В большинстве моделей Kia Rio этот предохранитель имеет номинал 20А или 30А.

Типичные места и обозначения

Салонный блок (левая сторона руля): Основное место установки (90% случаев)
Подкапотный блок: Редко, только в отдельных комплектациях
Обозначения на схеме:
- REAR HTD / RR HTD
- DEFOG
- HEATED REAR WINDOW
- Символ нагревательного элемента (квадрат с волнистыми линиями)

Порядок проверки и замены

Заглушите двигатель и выньте ключ из замка зажигания.
Снимите крышку салонного блока предохранителей (потяните на себя).
Используя схему на крышке, найдите предохранитель обогрева заднего стекла.
Извлеките его специальными пластиковыми щипцами (обычно в блоке) или пинцетом.
Проверьте целостность металлической перемычки визуально или тестером.
При обрыве замените предохранитель на АНАЛОГИЧНЫЙ по номиналу (20А/30А).
Убедитесь в плотной посадке нового предохранителя в разъёме.

Важно! Если предохранитель перегорает повторно после замены – это указывает на короткое замыкание в цепи. Требуется диагностика у автоэлектрика.

Защита цепей стеклоочистителей и омывателей

Электрические цепи, отвечающие за работу стеклоочистителей (дворников) и омывателей фар и заднего стекла на Kia Rio, защищены от перегрузок и коротких замыканий с помощью предохранителей. Эти цепи потребляют значительный ток, особенно при запуске моторов дворников или работе насосов омывателя под нагрузкой (замерзшая жидкость, засор). Предохранители разрывают цепь при превышении номинального тока, предотвращая повреждение проводки, переключателей и самих электродвигателей.

На Kia Rio разных поколений (например, RB (3-е поколение) и QC (4-е поколение)) основные предохранители, отвечающие за дворники и омыватели, расположены в моторном отсеке внутри основного блока предохранителей. Для работы стеклоочистителей также критически важно исправное реле, которое коммутирует высокий ток на моторы дворников. Задний омыватель обычно защищен отдельным предохранителем.

Предохранители и Реле

Ключевые элементы защиты в моторном отсеке:

Назначение цепи	Обозначение / Номинал	Примечание
Передние стеклоочистители (мотор)	Fuse 30A (e.g., F17/F18/F27)	Защищает силовую цепь мотора дворников. Точный номер зависит от года и модификации.
Насос омывателя лобового стекла	Fuse 10A (e.g., F10/F11)	Защищает цепь насоса омывателя передних стекол.
Насос омывателя заднего стекла	Fuse 10A (e.g., F42/F44)	Защищает цепь насоса омывателя заднего стекла.
Реле стеклоочистителей	Relay (e.g., R7/R8)	Коммутирует питание на мотор дворников. Расположено в блоке реле рядом с предохранителями в моторном отсеке.

Важно:

Точные обозначения (F17, R7 и т.д.) и расположение всегда сверяйте с диаграммой (схемой), нанесенной на крышке блока предохранителей вашего конкретного автомобиля или в руководстве по эксплуатации Kia Rio вашего года выпуска и поколения. Схемы отличаются.
Номинал предохранителя указан на его корпусе (например, 30, 10). Категорически запрещается устанавливать предохранитель большего номинала – это может привести к возгоранию проводки.
Перегорание предохранителя цепи омывателя часто связано с замерзанием жидкости в бачке или трубках зимой. Перед заменой предохранителя убедитесь, что система разморожена и жидкость может свободно циркулировать.
Неисправность реле стеклоочистителей – частая причина полного отказа дворников, даже если предохранитель цел.

Диагностика при отказе:

Проверьте соответствующий предохранитель в моторном отсеке (визуально или тестером).
Если предохранитель перегорел, найдите и устраните причину перегрузки (замерзший омыватель, заклинивший мотор дворников, КЗ в проводке).
Замените предохранитель строго на предохранитель того же номинала.
Если предохранитель цел, а дворники не работают, проверьте исправность реле стеклоочистителей (возможна замена на заведомо исправное аналогичное реле из блока).
Проверьте подачу питания на мотор дворников или насос омывателя при включении.
Проверьте "массу" (землю) соответствующих компонентов.
Проверьте исправность самого мотора дворников или насоса омывателя.

Регулярный осмотр состояния контактов в блоке предохранителей и реле, а также чистка клемм насосов омывателя и мотора дворников от окислов помогут предотвратить проблемы с защитой этих цепей.

Питание магнитолы и мультимедийной системы

Питание магнитолы Kia Rio обеспечивается через отдельный предохранитель в монтажном блоке салона. Данный элемент защищает цепь от перегрузок и коротких замыканий, предотвращая повреждение головного устройства и электропроводки. При перегорании предохранителя магнитола полностью теряет питание – не включается экран, отсутствует подсветка кнопок и звук.

Основной предохранитель магнитолы расположен в левом блоке предохранителей (ниже рулевой колонки). Для доступа необходимо открыть крышку блока и свериться со схемой на её обратной стороне. В большинстве модификаций Rio III (2011-2017) ответственен предохранитель F5 номиналом 15А, в Rio IV (с 2017 года) – F19 на 10А. Дополнительно рекомендуется проверить предохранитель ACC (15А), отвечающий за питание при включении зажигания.

Схема защиты и диагностика

При неисправностях выполните последовательную проверку:

Визуальный осмотр: извлеките предохранитель пинцетом и проверьте целостность металлической нити.
Тестирование мультиметром: установите режим прозвонки. Отсутствие сигнала между контактами подтверждает перегорание.
Замена: используйте предохранитель строго того же номинала (10А или 15А). Установка «жучка» или элемента с большей силой тока недопустима.

Важно: Если новый предохранитель сразу перегорает, ищите причину в:

Коротком замыкании в проводке магнитолы
Неисправности разъёмов или контактов
Повреждении самой мультимедийной системы

Предохранители, защищающие цепи прикуривателя и 12V розетки

Предохранитель прикуривателя и 12V розетки в Kia Rio расположен в салонном блоке предохранителей и отвечает за защиту цепи от перегрузок при подключении потребителей (зарядные устройства, компрессоры и т.д.). Его перегорание приводит к одновременному отказу обеих розеток, так как они обычно объединены в одну цепь питания.

Номинал предохранителя варьируется в зависимости от поколения модели: для Rio JB (2011-2017) используется 20А, для Rio QB (2017-н.в.) – 15А. Точное расположение определяется по схеме на крышке блока или руководству эксплуатации.

Поколение	Расположение в блоке	Номинал	Дополнительные цепи
JB (2011-2017)	F17 (основной блок под рулем)	20А	Прикуриватель, передняя 12V розетка
QB (2017-н.в.)	F42 (блок слева от руля)	15А	Передняя/задняя 12V розетки (если установлена)

Критические нюансы

Важно: Отдельная розетка в багажнике (для некоторых комплектаций) защищена собственным предохранителем F18 (JB) или F44 (QB) с номиналом 15А. При замене всегда используйте предохранитель оригинального номинала – установка «усиленного» варианта провоцирует расплавление проводки.

Частые причины перегорания:

Подключение устройств > 150-180 Вт (напр., инвертор 220В)
Короткое замыкание из-за металлических предметов в гнезде
Коррозия контактов розетки от влаги

Системы комфорта: предохранители центрального замка и стеклоподъемников

Работоспособность центрального замка и электростеклоподъемников Kia Rio напрямую зависит от исправности соответствующих предохранителей. Эти элементы защищают цепи управления дверьми от перегрузок и коротких замыканий, предотвращая повреждение дорогостоящих исполнительных механизмов и блока управления.

Основные предохранители для данных систем расположены в монтажном блоке салона, находящемся в нижней части панели приборов со стороны водителя. Доступ к нему осуществляется после снятия защитной крышки. Отдельные силовые элементы могут дублироваться в подкапотном блоке, особенно для цепей питания основного реле.

Ключевые предохранители и реле

Центральный замок:

F21 (15A) – Основное питание системы центрального замка (блок салона).
F46 (10A) – Защита цепи управления дверными актуаторами (блок салона).
Реле Central Locking – Управляет подачей питания на актуаторы замков (расположено в салонном блоке).

Стеклоподъемники:

F22 (25A) – Главное питание цепи стеклоподъемников (блок салона).
F47 (25A) – Дополнительная защита моторов стеклоподъемников (блок салона).
Реле Power Window – Активирует питание модулей стеклоподъемников (салонный блок).

Примечания:

Нумерация и номиналы могут отличаться в зависимости от года выпуска и комплектации Rio. Всегда сверяйтесь со схемой на крышке блока предохранителей.
Одновременный отказ центрального замка и стеклоподъемников часто указывает на перегорание общего предохранителя (например, F21 и F22) или реле.
Перед заменой предохранителя убедитесь, что причина не в заклинивании механизма стеклоподъемника или неисправности концевика двери.

Кондиционер и отопитель: что защищают предохранители

Предохранители, связанные с системой кондиционирования и отопления Kia Rio, защищают критически важные электрические цепи, обеспечивающие комфортный микроклимат в салоне. Их выход из строя приводит к частичной или полной потере функциональности климатической установки.

Основная задача этих предохранителей – предотвратить повреждение дорогостоящих электронных компонентов и электродвигателей из-за короткого замыкания, перегрузки по току или скачков напряжения в бортовой сети. Каждый предохранитель отвечает за конкретный элемент системы.

Блок отопителя и кондиционера

В этом блоке сосредоточены ключевые предохранители, отвечающие за работу климатической установки:

Вентилятор отопителя (печки): Один или несколько предохранителей защищают цепь питания электродвигателя вентилятора. Их перегорание приводит к полному отсутствию обдува через дефлекторы, независимо от выбранной скорости и режима работы системы.
Резистор вентилятора отопителя: Этот компонент регулирует скорость вращения вентилятора. Предохранитель в его цепи защищает как сам резистор, так и схему управления. При его сгорании вентилятор может работать только на одной (обычно максимальной) скорости или не работать вовсе.
Компрессор кондиционера: Отдельный предохранитель защищает цепь включения электромагнитной муфты компрессора. Если он перегорает, компрессор кондиционера не активируется, и система перестает охлаждать воздух, хотя вентилятор обдува может продолжать работать.
Блок управления климатом (при наличии автоматической системы): Предохранитель питает электронный блок управления климатической установкой. Его отказ приводит к неработоспособности всей автоматической системы управления температурой и распределением воздуха.

Симптомы перегоревших предохранителей:

Компонент	Симптом неисправности
Вентилятор отопителя	Полное отсутствие обдува на всех скоростях
Резистор вентилятора	Вентилятор работает только на максимальной скорости или не работает на некоторых скоростях
Компрессор кондиционера	Кондиционер не включается (нет холодного воздуха), индикатор А/С может не гореть
Блок управления климатом	Не работает дисплей, кнопки не реагируют, система "мертва"

Расположение: Эти предохранители находятся в основном монтажном блоке салона, расположенном, как правило, в нижней части панели приборов со стороны водителя (за защитной крышкой). Точное расположение каждого предохранителя указано на схеме, нанесенной на обратную сторону крышки блока предохранителей или в руководстве по эксплуатации автомобиля.

Важно: Перегорание предохранителя – это симптом неисправности в защищаемой цепи (короткое замыкание, перегрузка, неисправность самого защищаемого устройства). Простая замена перегоревшего предохранителя на новый без поиска и устранения первопричины приведет к немедленному повторному перегоранию. Обязательна диагностика электрической цепи и компонентов системы кондиционирования и отопления.

Приборная панель и подсветка: поиск предохранителей

Предохранители, отвечающие за работу приборной панели (комбинации приборов) и ее подсветку в Kia Rio, расположены в основном монтажном блоке салона. Этот блок обычно находится в нижней части торпедо со стороны водителя, за защитной пластиковой крышкой. Неисправность этих элементов часто вызвана перегоранием соответствующего предохранителя.

Для диагностики проблем с отсутствием подсветки панели, неработоспособностью спидометра, тахометра, указателей уровня топлива или температуры, а также подсветки контрольных ламп, необходимо проверить целостность конкретных предохранителей. Точное расположение и номинал предохранителей зависят от года выпуска и комплектации автомобиля, поэтому всегда сверяйтесь со схемой на крышке блока или руководством по эксплуатации.

Ключевые предохранители и их функции

Питание приборной панели: Отвечает за работу всей комбинации приборов (стрелки, дисплей). Ищите предохранитель с маркировкой "CLUSTER", "METER" или "GAUGE" (например, F23/F33 в блоках разных поколений).
Подсветка приборов: Обеспечивает подсветку шкал, стрелок и кнопок на панели при включении габаритов или ближнего света. Обычно маркируется "ILLUMI", "PANEL" или "INST LP" (часто F1/F3/F10).
Подсветка рулевых кнопок: Может быть объединена с подсветкой панели или иметь отдельный предохранитель (часто "ILLUMI" или "MULTI SW").
Подсветка прикуривателя/розетки 12V: Иногда связана с общей цепью подсветки. Проверьте предохранитель цепи прикуривателя ("C/LIGHTER").

Функция	Типичная маркировка	Пример расположения (номинал)
Питание приборной панели	CLUSTER, METER, GAUGE	F23 (10A), F33 (10A)
Подсветка приборов/панели	ILLUMI, PANEL, INST LP	F1 (10A), F3 (10A), F10 (7.5A)
Подсветка кнопок руля	ILLUMI, MULTI SW	F10 (7.5A), F24 (10A)

Важно: Не ограничивайтесь визуальным осмотром предохранителя. Используйте мультиметр в режиме прозвонки или специальный съемник с индикатором для проверки целостности. Заменяйте перегоревший предохранитель строго на аналогичный по номиналу (Амперы). Если новый предохранитель сразу перегорает, ищите короткое замыкание в цепи (проводка, нештатные приборы, поврежденные лампы подсветки).

Как визуально определить перегоревший предохранитель

Визуальный осмотр – это самый быстрый и доступный первоначальный метод проверки целостности предохранителей в блоке Kia Rio. Он не требует специального оборудования, но требует внимательности и хорошего освещения.

Перед началом осмотра обязательно выключите зажигание и, желательно, снимите клемму «минус» с аккумулятора для безопасности. Ознакомьтесь со схемой расположения предохранителей в мануале вашего автомобиля или на крышке блока, чтобы знать назначение каждого элемента.

Основные визуальные признаки перегоревшего предохранителя

Отличить перегоревший предохранитель от исправного можно по состоянию плавкой перемычки внутри его корпуса:

Разрыв перемычки: Внимательно посмотрите сквозь прозрачный пластиковый корпус предохранителя. У исправного предохранителя вы увидите целую металлическую проволоку или полоску (плавкую вставку), соединяющую два контакта предохранителя.
Оплавление или почернение: У перегоревшего предохранителя эта проволока или полоска будет явно разорвана, расплавлена или заметно почерневшая/оплавленная в месте разрыва. Иногда виден нагар на внутренней стенке корпуса вокруг места разрыва.
Едва заметный разрыв (мини-предохранители): У мини-предохранителей (низкопрофильных) плавкая вставка очень тонкая. Разрыв может быть малозаметным. Тщательно осматривайте ее по всей длине под хорошим светом, возможно, с использованием фонарика или лупы.

Для точной диагностики следуйте этим шагам:

Найдите нужный блок: Основной блок предохранителей обычно расположен в салоне, слева от руля за пластиковой крышкой. Дополнительный блок (реле и силовые предохранители) находится в подкапотном пространстве.
Снимите крышку: Аккуратно отщелкните или открутите крышку блока предохранителей.
Извлеките подозрительный предохранитель: Используйте специальные пластиковые щипцы, которые обычно находятся в блоке предохранителей или в комплекте инструментов авто, либо аккуратно подденьте его пальцами. Не используйте металлические инструменты!
Осмотрите при хорошем свете: Держите предохранитель так, чтобы свет падал на его прозрачный корпус, и внимательно изучите состояние плавкой перемычки внутри.
Сравните с заведомо исправным: Если сомневаетесь, сравните подозрительный предохранитель с другим, заведомо исправным того же номинала (Ампеража) из блока.

Тип предохранителя	Визальный признак перегорания	Примечание
Стандартный (ATO, APC)	Явный разрыв, оплавление или почернение толстой проволоки/полоски между контактами.	Наиболее очевидный признак.
Мини (Mini, Low-Profile)	Тонкая перемычка разорвана, может быть оплавлена или почернела. Разрыв часто едва заметен.	Требуется самый тщательный осмотр под хорошим светом.

Помните, что визуальный осмотр не всегда дает 100% гарантию, особенно если предохранитель перегорел "чисто" без следов оплавления или если корпус непрозрачный. Для полной уверенности используйте мультиметр в режиме прозвонки или проверки сопротивления.

Проверка целостности предохранителя мультиметром

Подготовьте мультиметр к работе: включите режим измерения сопротивления (Ω) или прозвонки (значок диода/звука). Убедитесь, что щупы подключены к правильным гнёздам прибора (COM и VΩmA).

Снимите предохранитель с посадочного места в блоке: используйте специальные пластиковые щипцы из блока или пинцет. Визуально осмотрите плавкую вставку – перегоревший предохранитель часто имеет разорванную нить или потемнение на стекле.

Процедура проверки мультиметром

Порядок действий:

Очистите контакты предохранителя от окислов (при необходимости).
Прикоснитесь металлическими щупами мультиметра к обоим контактным ножкам предохранителя. Полярность не важна.
Оцените показания прибора:
- В режиме прозвонки: звуковой сигнал ≈ целый предохранитель. Отсутствие сигнала ≈ перегорел.
- В режиме сопротивления (Ω): показания близкие к 0 Ом (0.1–0.5 Ом) ≈ целый. Показания "OL", "1" или бесконечность (∞) ≈ перегорел.
Проверьте оба предохранителя из парных слотов (если применимо для вашей схемы).

Состояние	Прозвонка	Сопротивление (Ω)
Целый	Есть звук	≈ 0 Ом
Перегоревший	Нет звука	OL / ∞

Важно: Не проверяйте предохранители на месте под напряжением – это опасно и искажает результаты. Всегда используйте предохранитель номиналом, строго соответствующим заводским требованиям (см. крышку блока или мануал).

Правила подбора нового предохранителя (ток, тип)

Неправильный подбор предохранителя создает риски повреждения электрооборудования или возгорания проводки. Строгое соответствие параметрам перегоревшего элемента – обязательное требование безопасности.

Основные критерии выбора – номинальный ток и тип корпуса. Отклонение от штатных значений недопустимо даже при временной замене.

Ключевые правила замены

Номинальный ток: Берите предохранитель с точно таким же значением ампер (А), как оригинал. Установка элемента с большим током приведет к перегреву цепи, с меньшим – к постоянному перегоранию. Значение указано на корпусе или определяется по цвету.
Тип корпуса: Используйте идентичную конструкцию (стандартный, mini, micro). Несовпадение размеров или формы нарушит контакт в блоке. Распространенные типы для Kia Rio:
- Mini (ATM) – тонкие, для большинства цепей
- Micro (ATX) – сверхтонкие, для дополнительного оборудования
Цветовая маркировка: Сверьте цвет нового предохранителя с перегоревшим. Каждому току соответствует определенный оттенок:

Ток (А) Цвет

5 Коричневый

7.5 Коричневый

10 Красный

15 Голубой

20 Жёлтый

25 Белый

30 Зелёный
Проверка по схеме: Уточните параметры в руководстве автомобиля или на крышке блока предохранителей. Схема содержит данные о номинале и типе для каждого гнезда.

Ток (А)	Цвет
5	Коричневый
7.5	Коричневый
10	Красный
15	Голубой
20	Жёлтый
25	Белый
30	Зелёный

Пошаговая инструкция по замене перегоревшего предохранителя

Перед началом работ полностью выключите зажигание и извлеките ключ из замка. Убедитесь, что все потребители электроэнергии (фары, магнитола, кондиционер) деактивированы для предотвращения короткого замыкания.

Подготовьте новый предохранитель с идентичным номиналом (указан на корпусе старого элемента или в схеме на крышке блока). Никогда не устанавливайте предохранители с большей силой тока – это может привести к возгоранию проводки.

Последовательность действий

Локализация блока предохранителей
- Откройте моторный отсек или панель под рулевой колонкой
- Снимите защитную крышку, нажав на фиксаторы
Идентификация перегоревшего элемента
- Используйте схему на внутренней стороне крышки
- Найдите предохранитель, соответствующий неработающему оборудованию
- Проверьте визуально: перегоревшая нить видна через прозрачный корпус
Извлечение дефектного предохранителя
- Возьмите специальные пластиковые щипцы из гнезда на крышке блока
- Захватите корпус предохранителя строго параллельно
- Плавно потяните на себя без перекоса
Установка нового предохранителя
- Очистите контакты гнезда сухой кистью при необходимости
- Вставьте новый элемент до характерного щелчка
- Убедитесь в плотном прилегании контактных лапок
Проверка результата
- Включите зажигание без запуска двигателя
- Протестируйте работу восстановленной цепи
- При повторном срабатывании немедленно диагностируйте неисправность

Что делать, если новый предохранитель сразу перегорает

Мгновенное перегорание нового предохранителя указывает на наличие короткого замыкания (КЗ) или критической перегрузки в защищаемой цепи. Это требует немедленной диагностики, так как повторная установка исправного предохранителя без устранения причины бесполезна и может привести к повреждению оборудования или возгоранию.

Не пытайтесь использовать предохранители большего номинала – это опасно! Дальнейшие действия должны быть направлены на поиск точки замыкания или неисправного потребителя энергии в цепи.

Алгоритм поиска неисправности

Отключите все потребители цепи:
- Выньте реле, связанное с перегорающим предохранителем (если применимо).
- Отсоедините разъемы всех устройств, питающихся от этой цепи (фары, магнитолу, обогрев стекол, прикуриватель и т.д.).
Проверьте цепь без нагрузки:
- Установите новый предохранитель правильного номинала.
- Если предохранитель не перегорел – неисправен один из отключенных потребителей. Подключайте их по одному, проверяя предохранитель после каждого подключения, чтобы выявить виновника.
- Если предохранитель снова перегорел – замыкание в самой проводке автомобиля.
Осмотрите проводку:
- Внимательно проверьте все жгуты проводов, связанные с проблемной цепью, особенно в местах перегибов, возле подвижных элементов (двери, петли багажника), в районе ног водителя/пассажиров.
- Ищите оплавленную изоляцию, потертости, следы контакта с горячими или острыми деталями кузова, окисление контактов в разъемах.
Проверьте мультиметром:
- В режиме прозвонки (или измерения сопротивления) проверьте участки цепи между "+" после предохранителя и "массой" автомобиля. Нулевое или очень низкое сопротивление (< 1 Ом) при отключенных потребителях подтверждает КЗ.
- Постепенно разделяя жгут и отсоединяя разъемы, локализуйте участок с замыканием.

Распространенные причины КЗ	Проверяемые элементы
Повреждение изоляции проводов	Жгуты возле рулевой колонки, под ковриками, в багажнике
Неисправность потребителя	Прикуриватель (залит жидкостью, закорочен штекер), блоки управления, обогревы
Короткое замыкание в разъемах	Окисление, попадание влаги, деформация контактов
Некорректное подключение	Нештатная аудиосистема, сигнализация, дополнительное оборудование

Основные причины частого перегорания предохранителей

Повторное перегорание одного и того же предохранителя в автомобиле Киа Рио всегда указывает на наличие скрытой неисправности в защищаемой цепи. Кратковременная замена элемента без поиска первопричины неэффективна и может привести к более серьезным поломкам.

Установка предохранителя с большим номиналом, чем указано в схеме, категорически запрещена – это провоцирует перегрев проводки и риск возгорания. Поиск источника проблемы требует последовательной проверки всех компонентов цепи.

Распространенные источники неисправностей

Ключевые факторы, вызывающие постоянное разрушение плавких вставок:

Короткое замыкание в проводке:
Повреждение изоляции кабелей (перетирание о металл, расплавление о горячие поверхности, грызуны), приводящее к прямому контакту "+" и "массы".
Неисправность потребителя:
Внутреннее замыкание или механическая перегрузка в устройствах (электродвигатели печки, стеклоподъемников, обогрева зеркал/сидений, магнитолы), создающая аномально высокий ток.
Пробой изоляции:
Попадание влаги в электронные блоки, разъемы, ламповые патроны (особенно фар, габаритов, фонарей заднего хода) или коррозия контактов.
Окисление контактов реле/разъемов:
Плохой контакт вызывает локальный перегрев и рост сопротивления, что увеличивает токовую нагрузку на цепь.
Ошибки при подключении нештатного оборудования:
Установка дополнительных приборов (сабвуфер, ДХО, камера) без корректного расчета нагрузки, предохранителей и реле, либо некачественный монтаж.

Важно! Диагностику начинают с визуального осмотра цепи и разъединения подозрительного потребителя. Проверка мультиметром (режим прозвонки на КЗ, замер тока утечки) обязательна для точного выявления дефекта.

Можно ли использовать "жучки" и чем это опасно

Использование самодельных перемычек ("жучков") вместо штатных предохранителей в Kia Rio категорически запрещено. Эти кустарные элементы, изготовленные из проволоки, скрепок или монет, не обладают защитными характеристиками заводских деталей.

Основная опасность заключается в полном отсутствии у "жучков" функции разрыва цепи при превышении допустимой токовой нагрузки. Вместо безопасного отключения повреждённого участка электропроводки, перемычка продолжает пропускать ток, провоцируя катастрофические последствия.

Ключевые риски применения "жучков":

Пожар: Перегрев проводки из-за отсутствия ограничения тока вызывает расплавление изоляции и возгорание.
Разрушение электроприборов: Превышение напряжения повреждает бортовую электронику (магнитолу, блок управления, датчики).
Выход из строя проводки: Необратимое повреждение жгутов проводов, требующее дорогостоящей замены.
Короткое замыкание: Плавление изоляции проводов приводит к замыканиям на массу.

Важно: Даже временная установка "жучка" для проверки цепи недопустима. При частом перегорании предохранителя требуется профессиональная диагностика для выявления и устранения корневой причины неисправности, а не её маскировка.

Обязательная комплектация: запасные предохранители в Киа Рио

Киа Рио комплектуется набором запасных предохранителей, расположенным в специальном отсеке основного блока предохранителей. Этот набор является обязательным элементом базовой поставки автомобиля и предназначен для оперативной замены перегоревших элементов в пути.

Комплект включает наиболее часто используемые предохранители разных номиналов (силы тока), необходимые для защиты критически важных систем: управления двигателем, фар, стоп-сигналов, бензонасоса, аудиосистемы и т.д. Номиналы и количество в наборе могут незначительно варьироваться в зависимости от года выпуска и комплектации автомобиля.

Состав стандартного набора запасных предохранителей:

Низкие номиналы (5A, 7.5A, 10A): Для защиты чувствительной электроники (панель приборов, датчики, мультимедиа).
Средние номиналы (15A, 20A, 25A): Для цепей освещения (габариты, стоп-сигналы, подсветка салона), стеклоподъемников, вентилятора отопителя.
Высокие номиналы (30A, 40A): Для мощных потребителей (обогрев стекол, вентилятор охлаждения двигателя, цепи ABS/ESC).

Важно: Запасные предохранители хранятся в отдельном пластиковом контейнере или фиксируются в специальных гнездах-держателях на крышке основного монтажного блока предохранителей (чаще всего расположенного в салоне, слева от рулевой колонки). Для их поиска и замены всегда сверяйтесь со схемой на внутренней стороне крышки блока.

Типичное расположение запасных предохранителей	Назначение (примеры цепей)
В держателях на крышке основного блока предохранителей (салон)	Быстрый доступ к наиболее востребованным номиналам для замены в полевых условиях
В отдельном пластиковом боксе внутри основного блока	Хранение полного комплекта запасных предохранителей и съемника для их извлечения

Наличие и использование исключительно предохранителей правильного номинала из этого комплекта критически важно. Установка предохранителя с большей силой тока, чем требуется схеме, может привести к повреждению электропроводки или возгоранию. Использование "жучков" категорически запрещено.

Схема блока предохранителей Киа Рио 3 поколения (2011-2017)

В автомобиле установлено два основных блока предохранителей: в моторном отсеке и салоне. Моторный блок расположен слева от аккумуляторной батареи под защитной крышкой черного цвета. Салонный блок находится в нижней части торпедо со стороны водителя, за пластиковой панелью.

Каждый предохранитель имеет уникальный номер и номинал силы тока (А), указанный на корпусе. Замена осуществляется только на аналогичный по амперажу элемент после выявления и устранения причины срабатывания. Использование "жучков" недопустимо.

Расположение и назначение элементов

Моторный отсек:

Номер	Ампер	Назначение
F1	30A	Генератор
F3	40A	Вентилятор охлаждения (высокая скорость)
F6	20A	Топливный насос
F11	10A	Фары (ближний свет, левая)
F18	15A	Стартер
F22	10A	Блок управления двигателем (ECU)

Салонный блок:

Номер	Ампер	Назначение
F1	10A	Подушка безопасности
F7	15A	Прикуриватель
F10	10A	Датчики АБС
F15	20A	Центральный замок
F23	10A	Панель приборов
F29	10A	Обогрев зеркал

Реле моторного отсека:

R1 – Главное реле (Main)
R4 – Реле топливного насоса
R7 – Реле вентилятора охлаждения

Реле салонного блока:

Реле стеклоподъемников
Реле обогрева заднего стекла
Реле звукового сигнала

Схема блока предохранителей Киа Рио 4 поколения (2017-2023)

Kia Rio IV оснащен двумя основными блоками предохранителей: главным блоком в моторном отсеке и дополнительным блоком в салоне автомобиля. Каждый отвечает за защиту конкретных электрических цепей и систем.

Расположение и назначение предохранителей идентичны для кузовов седан и хэтчбек. Перед заменой всегда отключайте зажигание и отсоединяйте клемму «минус» аккумулятора.

Главный блок в моторном отсеке

Находится справа от аккумулятора, под пластиковой крышкой с защелками. Основные предохранители и реле:

Номер	Назначение	Ток (А)
F1	Главное реле (IGN1)	40
F3	ABS/ESC	40
F5	Вентилятор охлаждения	50
F8	Блок управления двигателем	20
F10	Фары (ближний свет)	15
F15	Топливный насос	20
F21	Обогрев заднего стекла	40

Реле расположены в верхнем ряду блока (например, реле стартера R1, реле вентилятора R5). На крышке нанесена схема с номерами.

Блок в салоне

Расположен слева под рулевой колонкой за декоративной панелью. Доступ открывается после нажатия фиксаторов. Ключевые элементы:

Номер	Назначение	Ток (А)
F1	Мультимедиа (радио)	15
F3	Прикуриватель	20
F7	Подушки безопасности	15
F11	Стеклоподъемники	25
F13	Замки дверей	20
F15	Стеклоочистители	15

Для замены салонных предохранителей используйте специальный пинцет из комплекта автомобиля. Номиналы указаны на корпусе предохранителя.

Где найти актуальную схему для вашей модели и года выпуска

Официальным источником является руководство по эксплуатации автомобиля. Физический экземпляр располагается в бардачке, электронная версия доступна через мультимедийную систему Kia Connect или мобильное приложение Kia. Для точного соответствия проверьте титульную страницу – там указаны VIN, модель и год выпуска.

Онлайн-каталоги на сайтах Kia (раздел "Владельцам" → "Руководства") содержат схемы по регионам. Укажите VIN или выберите параметры: "Rio" → кузов (седан/хэтчбек) → год → модификация двигателя. Альтернативно используйте специализированные авторесурсы: Amperka.ru, AutoFuse.ru или FuseBoxDiagram.com с фильтрацией по поколениям (например, JB, UB).

Проверенные источники схем

Официальные документы: раздел "Блоки предохранителей" в руководстве
Портал Kia Russia: сервис "Электронные каталоги" с поиском по VIN
Телематика: приложение Kia Mobile с интерактивными схемами для вашего VIN

Где искать	Особенности	Точность
Бумажное руководство	Актуально только для исходной комплектации	★★★★★
Электронный каталог Kia	Учитывает рестайлинг и регион сборки	★★★★☆
Сторонние сайты	Требует проверки поколения (JB/UB и т.д.)	★★★☆☆

Важно! При замене предохранителей сверяйте номинал (А) и цвет маркировки. Схемы моторного отсека и салонного блока различаются – проверяйте оба раздела. Для рестайлинговых моделей (например, Rio 2020+) используйте только источники с пометкой "после 2020 г.".

Важность использования только оригинальных предохранителей

Использование неоригинальных предохранителей в автомобилях Kia Rio несет риски некорректной работы электросистемы. Дешевые аналоги часто имеют несоответствующие параметры срабатывания, что приводит к повреждению дорогостоящих компонентов вместо их защиты.

Оригинальные предохранители разработаны с точным учетом требований конкретной модели: силы тока, времени срабатывания и температурных режимов. Их применение гарантирует сохранность проводки, блоков управления и электронных модулей при коротких замыканиях или перегрузках.

Ключевые риски контрафактных аналогов

Непредсказуемое срабатывание: плавление при завышенных токах вместо мгновенного размыкания цепи
Разрушение корпуса: использование горючих материалов при перегреве
Коррозия контактов: окисление из-за некачественных металлических элементов

Параметр	Оригинал	Аналог
Точность номинала	±5%	До ±25%
Скорость срабатывания	Соответствует схеме	Непредсказуемая
Термостойкость	До 125°C	Часто до 85°C

Критические последствия проявляются при отказе защиты: перегорание CAN-шины, выход из строя контроллера АКПП или возгорание проводки. Гарантийные случаи аннулируются при обнаружении нештатных элементов.

Экономия на предохранителях многократно увеличивает затраты на последующий ремонт. Используйте только детали с каталожными номерами 3XXX-AXXXX в соответствии с мануалом конкретного года выпуска Kia Rio.

Список источников

Официальное руководство по эксплуатации Kia Rio (для конкретного поколения модели)

Сервисная документация и электрические схемы производителя Hyundai/Kia

Дополнительные материалы

Специализированные автомобильные форумы: kia-rio.net, drive2.ru/r/kia_rio
Технические обзоры на автомобильных порталах: exist.ru, autoopt.ru
Видеоинструкции по диагностике предохранителей на YouTube-каналах автоэлектриков
Каталоги электронных компонентов: PartSouq, AutoDoc
Энциклопедия автомобильных предохранителей (отраслевое справочное издание)
