Предохранители Пежо 406 - схема, замена, обслуживание

Статья обновлена: 04.08.2025

Обеспечение надежной работы электросистемы автомобиля критически важно для безопасности и комфорта. Предохранители в Пежо-406 служат первым рубежом защиты от коротких замыканий и перегрузок, предотвращая повреждение дорогостоящих электроприборов и бортовой проводки.

Понимание расположения блоков предохранителей, их схемы, а также знание правил замены вышедших из строя элементов – ключевые навыки для любого владельца 406-го Пежо. Регулярный уход и проверка целостности плавких вставок помогают избежать внезапных отказов электрооборудования.

Эта статья станет вашим руководством по всем аспектам, связанным с предохранителями вашего Пежо-406: от расшифровки схемы монтажных блоков до пошаговой инструкции по замене и полезных советов по обслуживанию.

Разбор схемы предохранителей моторного отсека

Блок предохранителей моторного отсека Peugeot 406 расположен в подкапотном пространстве, обычно на левой стороне (ближе к лобовому стеклу со стороны водителя), в непосредственной близости от аккумуляторной батареи. Доступ к нему осуществляется после отжима пластиковых защелок и снятия защитной крышки, которая всегда имеет напечатанную или нарисованную схему расположения плавких вставок и реле. Схема является ключевым элементом для идентификации предохранителей.

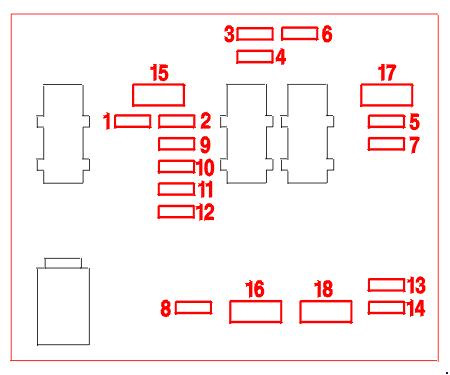

На схеме четко обозначен каждый предохранитель:

Номер предохранителя	Сила тока (Ампер, A)	Защищаемая цепь
F1, F2, F3 и т.д.	5A, 10A, 15A, 20A, 25A, 30A	Важнейшие системы: Зажигание, впрыск топлива (ECU) Фары: Ближний свет (левый/правый), дальний свет, габариты Оборудование двигателя: Форсунки, топливный насос, генератор (возбуждение), свечи накаливания (дизель), вентилятор охлаждения Прочее: АБС, гидроусилитель руля, стоп-сигналы, звуковой сигнал, электровентилятор печки

При анализе схемы обращайте внимание на цветовую маркировку предохранителей (соответствует силе тока) и номера позиций. Обязательно сверяйтесь со схемой конкретно для вашей модели и года выпуска автомобиля, так как расположение может отличаться. Перед любой манипуляцией отключайте минусовую клемму аккумулятора для безопасности.

Расшифровка электронной схемы салонного блока предохранителей

Схема салонного блока предохранителей Peugeot 406 отображается на защитной крышке блока или в руководстве по эксплуатации, где каждый элемент имеет уникальную маркировку. Понимание этих обозначений необходимо для точной диагностики неисправностей и предотвращения ошибок при замене компонентов.

Ключевые элементы схемы включают технические символы для цепей (например, значок лампы ⚡ для освещения, треугольник ▲ для аудиосистемы) и буквенно-цифровые индексы. Обязательно сверяйтесь с маркировкой на самом предохранителе – перепутанный номинал по току может привести к перегоранию оборудования или возгоранию.

Основные обозначения в схеме блока

Обозначение	Ток (А)	Защищаемая цепь
F1, F2	5-10	Система климат-контроля, подогрев сидений
F3, F5	15-25	Прикуриватель, электропакет (стеклоподъемники, зеркала)
F7, F9	5-7	Подсветка салона, габаритные огни
FR, FB	20-30	Аудиосистема, прикуриватель дополнительный
Примечание: точные значения зависят от года выпуска и комплектации. Внешние реле обозначаются буквой K (K1 – реле топливного насоса, K7 – стартера).

Инструменты для безопасного извлечения предохранителей

Для работы с предохранителями в Peugeot 406 необходимо подготовить специализированные инструменты, гарантирующие чистоту контактов и предотвращающие повреждения гнезд. Базовый набор включает пластиковый съемник с крючковыми захватами, полностью исключающий риск короткого замыкания при контакте с металлическими элементами. Дополнительно потребуется компактный пинцет с изолированными рукоятями для манипуляций в труднодоступных блоках.

Категорически запрещено использовать подручные металлические предметы: отвертки, ножи или проволоку. Они могут деформировать контакты, вызвать замыкание или повредить изоляцию соседних цепей. При отсутствии съемника допускается аккуратное извлечение пальцами, но только после отключения минусовой клеммы аккумулятора и проверки отсутствия напряжения тестером.

Тип предохранителя	Инструмент	Особенности применения
Стандартный (ATO/Mini)	Клещи-захват с широкими губками	Запрещено сдавливать корпус – только за боковые контакты
Керамический (Maxi)	Съемник-протяжка с капроновым тросом	Для плотно сидящих элементов в основном блоке двигателя

Пошаговая процедура замены перегоревшего предохранителя на Peugeot 406

Перед началом работ убедитесь, что зажигание автомобиля выключено, а ключ извлечен из замка. Подготовьте новые предохранители нужного номинала (указан на крышке блока или в мануале), пинцет для извлечения и фонарик для подсветки.

На Peugeot 406 основными точками расположения предохранителей являются салонный блок слева от рулевой колонки (за откидной панелью) и подкапотный блок в моторном отсеке (рядом с аккумулятором). Определите, какой именно блок содержит неисправный элемент, сверяясь со схемой на крышке.

Последовательность действий:

Откройте блок: С помощью защелок или крепежных винтов снимите защитную крышку нужного блока предохранителей.
Найдите сгоревший элемент: Сверьтесь со схемой на крышке, чтобы точно локализовать предохранитель. Осмотрите его визуально: перегоревшая нить или почерневшая колба – явные признаки неисправности.
Извлеките предохранитель: Используйте специальный пластиковый пинцет из блока или тонкоплоскогубцы. Захватывайте его строго за корпус, избегая усилий на контакты.
Проверьте номинал: Убедитесь, что новый предохранитель точно соответствует силе тока старого (например, 10A или 15A). Рассогласование может повредить проводку.
Установите новый: Вставьте его строго вертикально до характерного щелчка контактов. Перекос недопустим.
Проверьте работу цепи: Включите зажигание и активируйте устройство, связанное с этим предохранителем (фары, аудиосистему и т.п.).
Закройте блок: Установите крышку на место после успешной проверки функционала.

Важно: Если новый предохранитель мгновенно перегорает – причина в коротком замыкании цепи. Требуется диагностика электрооборудования у специалиста. Недопустимо использование «жучков» или предохранителей нештатного номинала.

Проверка целостности предохранителей мультиметром

Проверка мультиметром – точный метод определения состояния предохранителя, исключающий визуальный осмотр. Прибор измеряет электрическое сопротивление цепи: целый предохранитель показывает близкое к нулю значение (менее 1 Ома), а перегоревший – обрыв (бесконечность или "OL" на экране). Использование мультиметра гарантирует достоверность даже при повреждении маркировки на корпусе.

Для работы переведите мультиметр в режим прозвонки (значок диода или звуковой волны) или измерения сопротивления (Ω) в минимальном диапазоне (обычно 200 Ом). Обязательно обесточьте цепь, вынув предохранитель из блока. Если оставить его на месте, показания будут некорректны из-за параллельных потребителей.

Пошаговая проверка:

Подготовка: Снимите предохранитель с помощью специальных щипцов из блока (расположены в багажнике под ковром/под капотом или рядом с рулевой колонкой – проверьте мануал для Peugeot 406).
Настройка прибора: Включите мультиметр, выберите режим прозвонки/Ω, коснитесь щупами друг друга – должен прозвучать сигнал (в режиме прозвонки) или отобразиться ~0 Ом.
Измерение: Приложите щупы мультиметра к металлическим контактам предохранителя (сверху, перпендикулярно ножкам), не касаясь пальцами контактных зон:
- Звуковой сигнал (или 0.1–0.5 Ом) – предохранитель исправен.
- Тишина / "OL" / "1" / очень высокое сопротивление (более 100 Ом) – предохранитель перегорел.

Признак на мультиметре	Состояние предохранителя
Звуковой сигнал / 0.1–0.5 Ом	Целый
Отсутствие сигнала / "OL" / >100 Ом	Перегоревший

Проверяйте даже предохранители без видимых повреждений – иногда разрыв нити незаметен. Для мини-предохранитов Peugeot 406 используйте острые щупы или переходники. Заменяйте перегоревший элемент на предохранитель строго того же номинала(A), указанного на крышке блока или в схеме.

Очистка контактов в блоках питания

Окисление контактов в блоках предохранителей и реле критично влияет на стабильную работу электрооборудования Пежо-406. Загрязнённые соединения приводят к повышенному сопротивлению, перегреву, ложным срабатываниям защиты или полному отказу потребителей – от фар до моторчика печки. Игнорирование проблемы грозит выходом из строя самого блока или дорогостоящих ЭБУ.

Основные зоны риска – разъёмы предохранителей, контактные площадки в монтажном блоке под капотом и панели предохранителей в салоне. Соль на дорогах, высокая влажность или обычная возрастная коррозия провоцируют появление зелёного или белого налёта, ухудшающего проводимость соединений.

Порядок очистки контактов

Выполняйте операцию при обесточенной бортовой сети – снимите клемму "минус" с АКБ. Аккуратно демонтируйте загрязнённый блок согласно руководству. Применяйте безопасные методы очистки:

Электротехнический аэрозоль: распылите на контакты очиститель типа Contact Spray. Удалите растворившийся налёт безворсовой салфеткой.
Ластик: аккуратно обработайте ластиком ножки предохранителей и контактные площадки, избегая сильного нажима.
Контактный усилитель: после очистки нанесите на соединения специальную токопроводящую смазку. Она защитит металл от повторного окисления.

Использование наждачной бумаги или ножей недопустимо! Риск повредить защитное покрытие контактов слишком высок. После обработки убедитесь: все разъёмы и клеммы плотно встали на место без перекосов. Проверьте работу проблемной цепи.

Профилактика замыканий при установке магнитолы

Перед любыми действиями с проводкой обязательно отключите минусовую клемму аккумулятора. Это исключит риск короткого замыкания при случайном касании проводов под напряжением к кузову или другим контактам. Убедитесь, что контакт клеммы не соприкасается с массой автомобиля в процессе работ.

Тщательно проверяйте изоляцию всех проводов магнитолы и штатной проводки. Замените отрезки с повреждённой или перетёртой оплеткой. Обязательно используйте термоусадку или качественную изоленту для соединений вместо "скруток". При подключении питания магнитолы применяйте предохранитель нужного номинала (обычно 10-15А) как можно ближе к точке запитки – даже при случайном замыкании в самой магнитоле он сработает первым, защищая бортовую сеть.

Используйте заводские разъёмы ISO или переходники вместо самостоятельной обрезки штатных колодок
Фиксируйте провода пластиковыми хомутами, исключая их контакт с подвижными частями рулевой колонки или острыми кромками металла
Не подключайте питание магнитолы напрямую к "+" аккумулятора без предохранителя или к не предназначенным для этого цепям (например, к прикуривателю)

Типовые проблемы при несоответствии номинала

При установке предохранителя номиналом выше допустимого (например, 30А вместо 15А) цепь теряет защиту. Ток, превышающий расчетный для проводки, не приводит к перегоранию элемента, вызывая перегрев или возгорание изоляции. Особенно критично для линий топливного насоса, фар и сложной электроники, где дуговые замыкания могут создать пожароопасную ситуацию.

Использование предохранителей с заниженным номиналом (например, 5А вместо 10А) провоцирует ложные срабатывания. Исправная цепь регулярно обесточивается при пиковых нагрузках: мигают фары во время запуска двигателя, отключается магнитола при включении обогрева стекла. Систематическое "вышибание" предохранителя ведет к разрушению контактов в монтажном блоке и требует дорогостоящего ремонта колодки.

Последствия для систем автомобиля

Короткое замыкание: плавятся провода ГУР или вентилятора охлаждения
Отказ оборудования: выход из строя реле или датчиков из-за отсутствия стабилизации питания
Ложные ошибки ЭБУ: фиксация сбоев CAN-шины при скачках напряжения

Неправильный номинал	Симптом	Риск
Завышенный на 50%	Запах горелой проводки в салоне	Расплавление фишек фар
Заниженный на 30%	Самопроизвольное отключение печки	Перегрузка реле зажигания

Проверяйте соответствие цвета предохранителя схеме (синий=15А, красный=10А)
Используйте только оригинальные предохранители со значком PSA
Контролируйте состояние корпуса: трещины или оплавление требуют немедленной замены
