Предохранители Toyota Corolla - устройство, принцип действия, расположение, замена

Статья обновлена: 18.08.2025

Электрическая система любого современного автомобиля, включая Тойоту Короллу, представляет собой сложную сеть цепей.

Предохранители играют в ней критически важную роль, выступая первым рубежом защиты от перегрузок и коротких замыканий.

Понимание их расположения, устройства и принципа работы необходимо для диагностики неисправностей и безопасной эксплуатации машины.

Эта статья подробно разберет блоки предохранителей Тойота Королла, объяснит их назначение, механизм срабатывания и даст четкие инструкции по проверке, ремонту и замене.

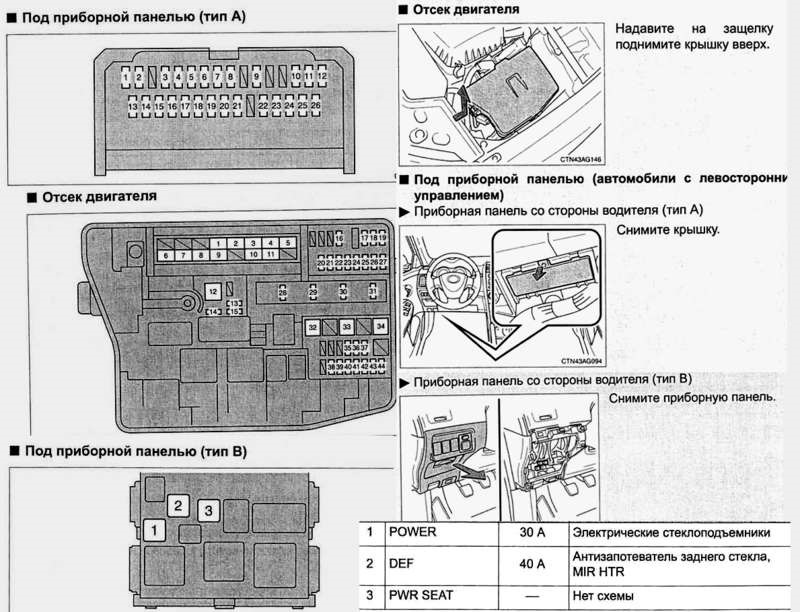

Основные зоны расположения блоков предохранителей в Toyota Corolla

В автомобилях Toyota Corolla используется два основных блока предохранителей: один размещается в моторном отсеке, а второй – в салоне. Эти блоки обеспечивают защиту электроцепей двигателя, систем безопасности, освещения и мультимедийных компонентов.

Конкретное расположение может незначительно варьироваться в зависимости от поколения модели (E120, E150, E170 и т.д.), комплектации и года выпуска, однако общие зоны установки остаются неизменными для большинства модификаций.

Зона	Расположение и особенности
Моторный отсек	Находится со стороны водителя, рядом с аккумуляторной батареей. Часто прикрыт пластиковой крышкой с маркировкой "FUSE BOX". Содержит предохранители силовых цепей (генератор, стартер, ABS, вентилятор охлаждения) и реле.
Салон	Расположен в нижней части приборной панели слева от руля, в районе ног водителя. Доступ осуществляется после снятия декоративной крышки (откидной или на защёлках). Включает предохранители систем комфорта (стеклоподъёмники, магнитола, прикуриватель), освещения и управления двигателем.

Важные уточнения

• В некоторых поколениях (например, E210) салонный блок может частично дублироваться дополнительным модулем справа от рулевой колонки.
• Рядом с основными блоками часто размещаются реле (например, реле стартера или топливного насоса), которые не следует путать с предохранителями.
• Для точной идентификации всегда сверяйтесь со схемой на обратной стороне крышки блока или в руководстве по эксплуатации автомобиля.

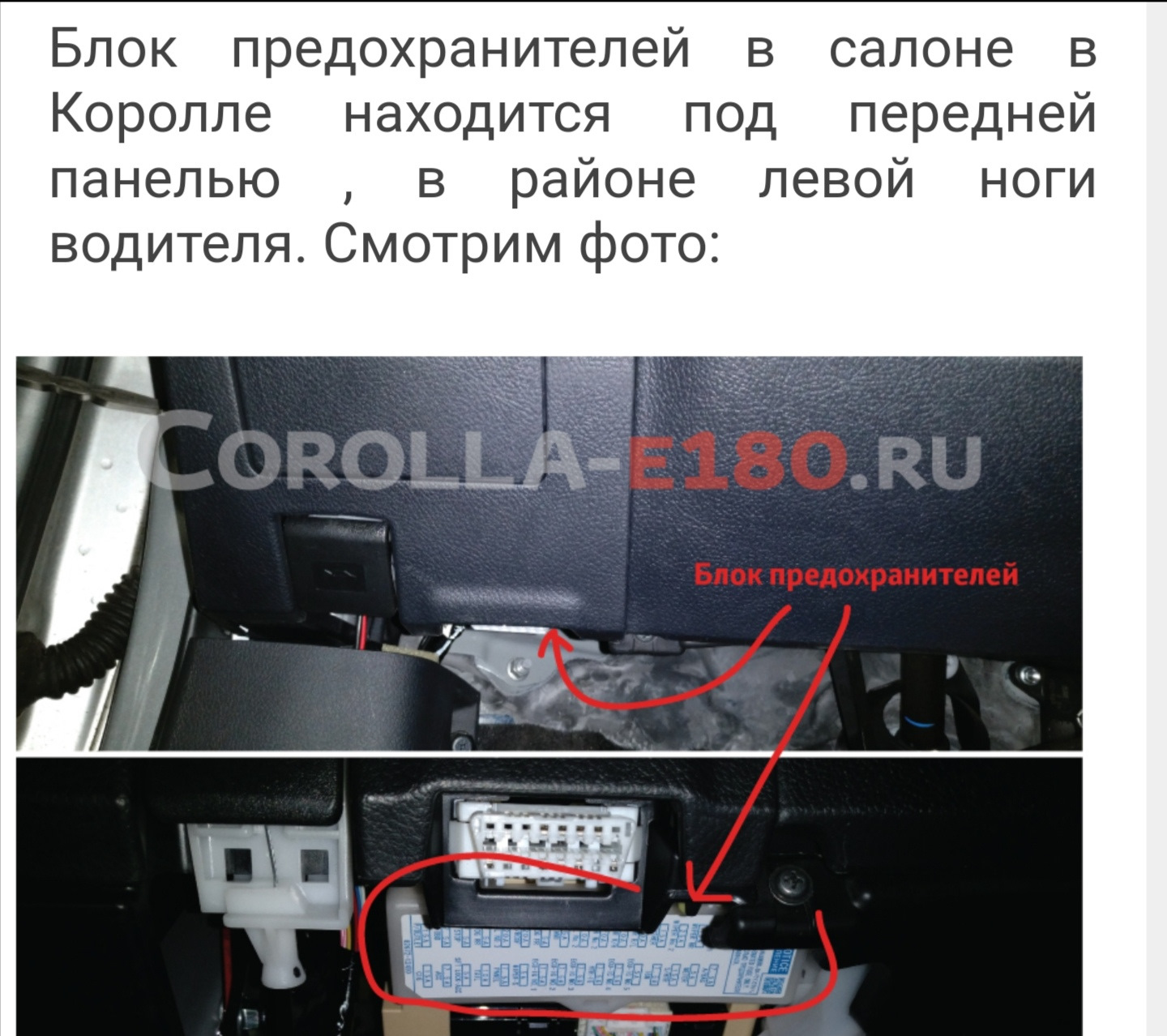

Расположение монтажного блока в салоне

На Toyota Corolla монтажный блок салонных предохранителей расположен с левой стороны приборной панели, в зоне ног водителя. Для доступа необходимо открыть водительскую дверь и визуально осмотреть нижний торец торпедо со стороны рулевой колонки.

Блок скрыт за прямоугольной пластиковой крышкой размером примерно 15х10 см, которая монтируется вертикально. Она крепится к корпусу блока при помощи защелок или одного фиксирующего винта (в зависимости от года выпуска авто). На поверхности крышки обычно присутствует пиктограмма в виде щита со знаком "!" или надпись "FUSE".

Процесс обнаружения и открытия блока

• Шаг 1: Сядьте на водительское сиденье, сместитесь назад для удобного обзора пространства над педалями
• Шаг 2: Нащупайте рукой выступающий прямоугольный контур крышки в 20-30 см левее рулевой колонки
• Шаг 3: При наличии винта – выкрутите его крестовой отверткой
• Шаг 4: Потяните крышку на себя, отжимая фиксаторы по краям (не прикладывать излишнее усилие)

Важно: На внутренней стороне снятой крышки обычно размещена схема расположения предохранителей и их номиналы. Рекомендуется сфотографировать ее перед любыми манипуляциями.

Особенности по модельным годам	Тип крепления
Corolla до 2012 (E140)	2 боковые защелки + верхний винт
Corolla 2013-2018 (E160/E170)	3 защелки по периметру
Corolla 2019+ (E210)	Центральная защелка + фиксатор в нижней части

Доступ к подкапотному блоку предохранителей (Power Switch Box)

Подкапотный блок предохранителей (Power Switch Box) расположен в моторном отсеке Toyota Corolla со стороны водителя. Он находится рядом с аккумуляторной батареей, закрытый защитной пластиковой крышкой прямоугольной формы с маркировкой "POWER".

Крышка фиксируется пластиковыми защёлками по периметру, что обеспечивает герметичность от влаги и пыли. Для визуальной идентификации на внутренней стороне крышки обычно размещена схема с указанием номиналов и назначения каждого элемента.

Процедура открытия блока

Последовательность действий:

1. Откройте капот автомобиля и зафиксируйте его штатной опорой
2. Очистите поверхность крышки от загрязнений во избежание попадания мусора внутрь
3. Найдите фиксаторы по углам крышки (обычно 4 штуки)
4. Отожмите защёлки плоской отвёрткой или пальцами, прикладывая умеренное усилие вверх
5. Плавно снимите крышку вертикально вверх без перекоса

Внимание: Перед вскрытием обязательно заглушите двигатель и снимите клемму с аккумулятора. Не прикладывайте чрезмерное усилие к защёлкам – пластиковые крепления хрупкие.

Компоненты блока

Тип элемента	Внешний вид	Функции
Высокоамперные предохранители	Квадратные, цветные (30-100А)	Защита силовых цепей (генератор, стартер, ABS)
Стандартные предохранители	Ножевые (mini/maxi), 5-30А	Защита фар, ЭБУ, топливного насоса
Реле	Чёрные кубики с контактами	Управление вентилятором охлаждения, фарами, стеклоочистителями

После обслуживания устанавливайте крышку до характерного щелчка всех фиксаторов. Проверяйте плотность прилегания уплотнителя по контуру для сохранения герметичности.

Расположение дополнительных предохранителей в багажнике (для отдельных модификаций)

На отдельных модификациях Toyota Corolla (особенно в комплектациях с усиленной аудиосистемой, дополнительным освещением или электронными системами багажника) установлен дополнительный блок предохранителей в задней части автомобиля. Этот блок дублирует защиту критически важных цепей и разгружает основной моторный отсек.

Блок расположен в багажном отделении, обычно на левой боковой панели (со стороны водителя) либо под полом в нише запасного колеса. Доступ к нему осуществляется после снятия пластиковой декоративной накладки, которая крепится на клипсах или винтах. Конкретное место может варьироваться в зависимости от года выпуска и рынка.

Особенности и идентификация

• Внешний вид: Небольшая прямоугольная черная коробка с защитной крышкой.
• Маркировка: На крышке нанесена схема с номерами предохранителей, их номиналами (например, 10A, 15A, 20A) и защищаемыми цепями (часто на английском: "AUDIO", "POWER OUTLET", "TAIL", "ECU-B", "D/LOCK").
• Типы предохранителей: Используются преимущественно миниатюрные (Mini) или микро (Micro) предохранители стандартных размеров.
• Защищаемые цепи:
  • Усилитель аудиосистемы / Сабвуфер
  • Розетка 12V в багажнике
  • Дополнительное освещение багажника
  • Цепи задних фонарей (частично)
  • Система центрального замка (задние двери/багажник)
  • Резервные цепи бортовой сети

Типичный предохранитель	Номинал (Ампер)	Защищаемая цепь (пример)
Micro2	10A	Освещение багажника, Розетка 12V
Mini	15A	Центральный замок (багажник)
Mini / Maxi	20A / 30A	Усилитель аудиосистемы

Проверка и замена: При отказе оборудования, запитанного через этот блок, в первую очередь проверьте соответствующий предохранитель. Снимите крышку блока, используя щипцы-съемник из основного блока или пинцет. Извлеките подозрительный предохранитель и визуально оцените целостность металлической плавкой перемычки внутри прозрачного корпуса. Замените перегоревший элемент строго на предохранитель того же типа и номинала. Установка предохранителя большего номинала может привести к повреждению проводки или оборудования.

Устройство стандартного пластикового предохранителя лезвийного типа

Стандартный плавкий предохранитель лезвийного типа, повсеместно используемый в современных автомобилях, включая Toyota Corolla, имеет компактную конструкцию, рассчитанную на простоту установки, замены и визуального контроля.

Его основное назначение – защита конкретной электрической цепи автомобиля от повреждения, вызванного чрезмерным током (коротким замыканием или перегрузкой). Принцип работы основан на разрушении специального элемента внутри предохранителя при превышении номинального тока.

Основные конструктивные элементы

• Корпус: Изготовлен из прочного, термостойкого, часто прозрачного пластика (обычно нейлона или аналогичного полимера). Прозрачность позволяет визуально оценить целостность плавкого элемента без извлечения предохранителя из блока.
• Плавкий элемент (Проводник-перемычка): Тонкая калиброванная металлическая проволока или полоска из сплава с точно рассчитанным сопротивлением и температурой плавления. Расположена внутри корпуса и электрически соединяет два контакта. Именно этот элемент расплавляется при превышении номинального тока, разрывая цепь.
• Ножевые контакты (Лезвия): Два металлических вывода, выступающих из корпуса. Они вставляются в соответствующие гнезда блока предохранителей, обеспечивая электрический контакт между защищаемой цепью автомобиля и плавким элементом. Форма контактов стандартизирована (Mini, Standard/Maxi, Micro, Low-Profile Mini - наиболее распространены в авто).
• Цветовая маркировка и номинал: Корпус предохранителя окрашен в определенный цвет согласно международным стандартам (ISO), что позволяет быстро визуально определить его номинальный ток. На корпусе обычно также нанесено цифровое значение номинала (в Амперах, А).

Цветовая маркировка номинального тока (стандарт ISO)

Цвет корпуса	Номинальный ток (А)
Черный	1
Серый	2
Фиолетовый	3
Розовый	4
Коричневый (Тан)	5
Красный	10
Синий	15
Желтый	20
Прозрачный/Белый	25
Зеленый	30
Голубой (Light Blue)	35
Оранжевый (Amber)	40

Принцип работы заключается в следующем: в нормальном режиме плавкий элемент проводит ток цепи без изменений. При возникновении в защищаемой цепи короткого замыкания или значительной перегрузки, сила тока резко возрастает. Плавкий элемент нагревается за счет протекания тока, превышающего его номинал. Когда температура достигает критической точки (температуры плавления материала элемента), он расплавляется и физически разрывается, прерывая протекание тока по цепи и предотвращая повреждение более дорогостоящей электроники или проводки.

Ключевые компоненты: плавкий элемент, корпус, контактные ножи

Основу конструкции предохранителя Toyota Corolla составляют три критически важных элемента, обеспечивающих защиту электроцепей от перегрузок и коротких замыканий. Каждый компонент выполняет строго определенную функцию, а их совместная работа гарантирует корректное срабатывание защиты.

Надежность и скорость отключения цепи при аномальных токах напрямую зависят от физических характеристик и качества исполнения этих деталей. Рассмотрим их устройство и взаимодействие подробнее.

Детализация элементов предохранителя

Плавкий элемент – калиброванная металлическая проволока или полоса внутри корпуса. Изготавливается из сплавов с низкой температурой плавления (чаще цинк или медь). Сечение рассчитано на пропускание определенного тока: при превышении номинала элемент расплавляется, разрывая цепь за 0.001–0.01 секунды.

Корпус – изолирующая оболочка из термостойкого пластика (полиамид, керамика). Выполняет три функции:

• Фиксация плавкого элемента и контактных ножей
• Защита от расплавленного металла при срабатывании
• Цветовая маркировка номинального тока (например, красный – 10А)

Контактные ножи – токопроводящие металлические штыри, выступающие из корпуса. Особенности:

Материал	Луженая медь или латунь
Функция	Соединение плавкого элемента с клеммами блока предохранителей
Требования	Плотное прилегание к разъемам, коррозионная стойкость

Принцип работы основан на последовательном соединении компонентов: ток протекает через ножи → плавкий элемент → ножи. При расплавлении звена цепь разрывается между контактными ножами, что исключает подачу напряжения в защищаемую систему.

Цветовая маркировка номинального тока: расшифровка значений

Цветовая маркировка корпуса предохранителей позволяет быстро определить номинальный ток без чтения мелких цифр. Каждому значению тока соответствует уникальный цвет согласно международным стандартам ISO и отраслевым нормативам автопроизводителей.

В Toyota Corolla используется унифицированная система цветового кодирования для миниатюрных (ATO), микро- и макси-предохранителей. Цвет указывает на максимальный ток, который элемент может выдержать до расплавления плавкой вставки.

Таблица соответствия цветов и номиналов

Цвет корпуса	Номинальный ток (А)	Типовые применения в Corolla
Светло-коричневый	5	Подсветка панели, часы, память аудиосистемы
Коричневый	7.5	Стоп-сигналы, задние ПТФ, система SRS
Красный	10	Габариты, прикуриватель, аудиосистема
Голубой	15	Дворники, обогрев зеркал, ближний свет
Жёлтый	20	Розетка 12V, обогрев сидений, топливный насос
Белый	25	ABS, вентилятор печки (малая скорость)
Зелёный	30	Обогрев заднего стекла, вентилятор печки
Розовый	35	Электроприводы стеклоподъёмников
Оранжевый	40	Генератор, цепи стартера
Красновато-коричневый	50	Система охлаждения, ABS
Синий	60	Главные цепи питания

Примечание: Для точной идентификации всегда сверяйтесь с диаграммой на крышке блока предохранителей и руководством по эксплуатации конкретной модели Corolla, так как назначение цепей может отличаться в зависимости от года выпуска и комплектации.

Типы предохранителей в Королле: мини, стандарт, макси и микро

В современных Toyota Corolla применяются четыре основных типа плавких предохранителей, различающихся габаритами и номиналами. Каждый тип имеет уникальное конструктивное исполнение и занимает строго определённые позиции в монтажных блоках автомобиля.

Использование несоответствующего типа предохранителя при замене может привести к нарушению контакта в гнезде или некорректной работе защищаемой цепи. Все предохранители имеют прозрачный корпус для визуального контроля целостности плавкой вставки.

Основные типы и их характеристики

• Микро-предохранители (Micro)
  • Самый компактный тип (размеры ~10.9×3.6×8.5 мм)
  • Номиналы: от 2А до 15А
  • Используются для защиты маломощных цепей (подсветка, датчики, аудиосистема)
  • Обозначаются на схемах как MICRO или F с номером
• Мини-предохранители (Mini)
  • Размеры ~10.9×3.6×16.3 мм
  • Номиналы: 5А-30А
  • Защищают цепи средней мощности (стеклоподъёмники, прикуриватель, фары)
  • Маркировка на крышке блока: MINI или f
• Стандартные предохранители (Regular/ATO)
  • Классический размер ~19.1×5.1×18.5 мм
  • Диапазон номиналов: 5А-40А
  • Применяются для мощных потребителей (обогрев стекла, вентилятор отопителя)
  • Обозначение в схемах: STD или R
• Макси-предохранители (Maxi)
  • Крупногабаритные элементы (~29.2×8.5×34.3 мм)
  • Высокие номиналы (20А-100А)
  • Защищают критические цепи (генератор, стартер, ABS)
  • Маркируются как MAXI или M на схемах

Тип	Типовые номиналы (А)	Цвет корпуса	Ключевые защищаемые системы
Микро	2, 3, 5, 7.5, 10, 15	Фиолетовый, розовый, коричневый	ЭБУ, CAN-шина, подсветка
Мини	10, 15, 20, 25, 30	Красный, синий, жёлтый	ПТФ, розетка 12V, стеклоочистители
Стандарт	20, 25, 30, 40	Жёлтый, зелёный, оранжевый	Обогрев зеркал/стекла, вентилятор радиатора
Макси	30, 40, 50, 60, 80, 100	Зелёный, оранжевый, красный	Генератор, цепи питания панели приборов

Физический принцип работы: тепловое разрушение проводника при перегрузке

Основой работы плавкого предохранителя служит закон Джоуля-Ленца: при прохождении электрического тока через металлический проводник выделяется тепловая энергия, пропорциональная квадрату силы тока, сопротивлению проводника и времени протекания. Конструктивно элемент представляет собой калиброванную металлическую перемычку (чаще из сплава свинца с оловом или меди с цинком), рассчитанную на строго определенное сопротивление.

При превышении номинального тока через предохранитель резко возрастает тепловыделение в проводнике. Температура перемычки быстро повышается до точки плавления металла (обычно 200-300°C). При достижении критической температуры целостность проводника нарушается – он расплавляется и физически разрывает электрическую цепь. Это происходит за доли секунды, предотвращая перегрев изоляции проводов и повреждение электрооборудования.

Ключевые факторы срабатывания

• Теплоемкость материала – определяет скорость нагрева до температуры плавления
• Сечение проводника – тонкие перемычки разрушаются быстрее толстых
• Теплоотвод – конструкция корпуса влияет на скорость рассеивания тепла
• Инерционность – защита от ложных срабатываний при кратковременных пусковых токах

Точность срабатывания обеспечивается строгим соответствием материала и геометрии плавкого элемента номинальному току. При ремонте категорически запрещается использование "жучков" – это приводит к неконтролируемому нагреву проводки и риску возгорания.

Как предохранитель размыкает цепь для защиты оборудования

Предохранитель содержит плавкий элемент (чаще всего тонкую калиброванную проволоку или металлическую полоску), рассчитанный на строго определённый ток. Этот элемент последовательно включён в защищаемую электрическую цепь. При нормальной работе оборудования сила тока в цепи не превышает номинальное значение предохранителя.

Плавкий элемент обладает электрическим сопротивлением. При протекании тока он нагревается за счёт выделения тепла по закону Джоуля-Ленца. Если ток в цепи по каким-либо причинам (короткое замыкание, перегрузка) превысит номинал предохранителя, скорость тепловыделения в плавком элементе резко возрастает.

Процесс размыкания цепи

При критическом превышении тока происходит следующее:

• Интенсивный нагрев: Температура плавкого элемента быстро повышается до точки плавления материала (обычно сплавов на основе олова, свинца, цинка или меди с пониженной температурой плавления).
• Плавление и испарение: Перегретый элемент расплавляется, а в точке максимального нагрева (часто в центре) может частично испариться.
• Образование разрыва: Расплавленный металл разрывается или стекает с контактов под действием поверхностного натяжения и электродинамических сил тока короткого замыкания.
• Гашение дуги: В момент разрыва между концами оплавившегося элемента возникает электрическая дуга. Корпус предохранителя (особенно в предохранителях ножевого типа) и наполнитель (например, кварцевый песок в мощных предохранителях) способствуют быстрому охлаждению, деионизации и гашению этой дуги.
• Полное размыкание: После гашения дуги в цепи образуется устойчивый воздушный зазор. Электрический контакт полностью исчезает, ток в цепи падает до нуля.

Результат: Разрыв цепи предохранителем происходит до того, как ток перегрузки или короткого замыкания успеет вызвать необратимый нагрев и повреждение проводов, дорогостоящих электронных компонентов (блоков управления, реле, моторов) или возгорание изоляции. Срабатывание предохранителя является одноразовым защитным действием, требующим его последующей диагностики причины перегрузки и замены на предохранитель строго того же номинала.

Соответствие номинала тока проводки и характеристик предохранителя

Главная функция предохранителя – защитить электропроводку и компоненты автомобиля от перегрузки по току и короткого замыкания. Эта защита возможна только при условии, что номинальный ток предохранителя точно соответствует максимально допустимому току для конкретной защищаемой цепи и ее проводников.

Номинал предохранителя выбирается строго на основе сечения и материала проводов в цепи, а также максимальной рабочей нагрузки подключенных потребителей (фары, вентилятор, магнитола и т.д.). Предохранитель должен быть самым слабым звеном в цепи, перегорая раньше, чем ток достигнет значения, способного вызвать перегрев и повреждение изоляции проводов или самих устройств.

Ключевые принципы и последствия несоответствия

Подбор номинала основывается на нескольких факторах:

• Сечение провода: Толстый провод выдерживает больший ток и требует предохранителя с более высоким номиналом.
• Длина цепи: Более длинные провода имеют большее сопротивление, что может потребовать корректировки номинала.
• Максимальная нагрузка потребителя: Суммарный ток всех устройств в цепи – ключевой параметр.
• Пусковые токи: Некоторые устройства (например, электродвигатели) в момент включения потребляют ток, значительно превышающий номинальный.

Нарушение соответствия номиналов влечет серьезные последствия:

1. Слишком высокий номинал предохранителя: Проводка будет перегреваться под нагрузкой, так как предохранитель не перегорит вовремя. Это приводит к:
   • Оплавлению изоляции проводов.
   • Короткому замыканию и риску возгорания.
   • Выходу из строя дорогостоящего электрооборудования.
2. Слишком низкий номинал предохранителя: Предохранитель будет перегорать часто, даже при нормальной работе цепи или незначительных скачках напряжения/тока (пусковые токи). Это вызывает:
   • Постоянные неудобства (отказ оборудования).
   • Ложное ощущение неисправности в цепи, когда проблема лишь в неправильно подобранном предохранителе.
   • Искушение установить "жучок" или предохранитель большего номинала, что приводит к пункту 1.

Пример цепи (Toyota Corolla)	Типичное сечение провода (мм²)	Типичный номинал предохранителя (А)	Опасность при превышении номинала
Габаритные огни, подсветка	0.5 - 0.85	5 - 7.5	Оплавление тонкой изоляции в жгутах
Стеклоочистители	0.85 - 1.25	15 - 20	Перегрев моторчика или проводки
Вентилятор радиатора (низкая скорость)	1.25 - 2.0	20 - 30	Пожарная опасность из-за высокого тока
Прикуриватель / Розетка 12V	2.0 - 3.0	15 - 20	Оплавление розетки, возгорание при КЗ

Важно: Всегда используйте предохранители строго того номинала, который указан на схеме предохранителей вашей Toyota Corolla (руководство по эксплуатации, крышка блока предохранителей) или на корпусе оригинального предохранителя. Замена на номинал "на глаз" или из-за его временного наличия недопустима и ставит под угрозу безопасность автомобиля.

Симптомы перегоревшего предохранителя: неработающие потребители

Основным признаком перегоревшего предохранителя является полный отказ одного или нескольких электрических компонентов в автомобиле. При этом другие системы, запитанные от отдельных цепей, продолжают функционировать нормально. Например, могут перестать работать только фары ближнего света при исправной работе габаритных огней или поворотников.

Характерно внезапное исчезновение функциональности без предварительных сбоев (мигания, снижения яркости). Отказ обычно затрагивает группу устройств, объединенных в одну цепь защиты. Так, перегорание предохранителя прикуривателя часто отключает одновременно и разъемы USB, если они запитаны через ту же линию.

Типичные проявления неисправности

• Локальный отказ приборов: не работают только элементы, защищенные конкретным предохранителем (например, стеклоподъемники или магнитола)
• Синдром "молчания": отсутствие звуковых сигналов, реакции на кнопки, подсветки панели управления в зоне пораженной цепи
• Сопутствующие эффекты: одновременный выход из строя логически связанных устройств (дворцы + омыватель, подсветка салона + плафон)

Перегоревший предохранитель	Неработающие системы на Corolla
HEAD (10-20А)	Ближний/дальний свет фар, габариты
CIG (15А)	Прикуриватель, 12V-розетки, USB-порты
POWER (25-30А)	Электростеклоподъемники, центральный замок
WIPER (15-25А)	Дворники, омыватель лобового стекла

Важно! Перед заменой предохранителя обязательно устраните причину перегрузки: проверьте целостность проводки, исключите короткое замыкание в потребителях. Установка нового элемента без диагностики приведет к его мгновенному перегоранию.

Необходимый инструмент: пинцет-экстрактор из монтажного блока

Пинцет-экстрактор – специализированный инструмент для безопасного извлечения миниатюрных предохранителей и реле из монтажного блока Toyota Corolla. Он предотвращает повреждение хрупких корпусов элементов и контактов гнезд при замене, а также исключает риск короткого замыкания от случайного касания металлическими предметами. Без этого инструмента корректное обслуживание электроцепи становится затруднительным.

В Toyota Corolla экстрактор размещается непосредственно в основном блоке предохранителей. Он фиксируется в специальном посадочном гнезде (обычно в углу крышки блока или на боковой стенке) и удерживается пластиковыми защелками. Инструмент имеет компактную П-образную форму с изогнутыми захватами из изоляционного материала, адаптированными под размеры предохранителей типа Micro2, Micro3 и Mini.

Принцип использования и особенности

Для извлечения предохранителя экстрактор размещают параллельно его корпусу, сжимают рукоятки, чтобы захваты плотно обхватили пластиковые края элемента, и плавно тянут вертикально вверх. Конструкция обеспечивает равномерное усилие и исключает перекос. После применения инструмент обязательно возвращают в штатное гнездо – его потеря усложнит дальнейшие работы.

• Ключевые преимущества:
• Электроизоляционные свойства материала исключают поражение током
• Точный захват без деформации ножек предохранителя
• Компактное штатное хранение в блоке

Тип предохранителя	Совместимость с экстрактором
Micro2 (ATS, ATM)	Полная
Micro3 (ATX)	Полная
Mini (APM, APS)	Ограниченная*

* Для предохранителей Mini требуется точное позиционирование экстрактора по ширине корпуса

Визуальная диагностика: признаки обрыва плавкой вставки

Визуальный осмотр предохранителей – первоочередной метод диагностики при отказе электрооборудования Toyota Corolla. Обрыв плавкой вставки (проволочного элемента внутри предохранителя) является явным признаком его срабатывания.

Для корректной проверки необходимо извлечь предохранитель из блока с помощью специальных пластиковых щипцов (часто расположены в блоке или в крышке) и тщательно осмотреть его на просвет при хорошем освещении.

Основные визуальные признаки перегоревшего предохранителя:

• Разрыв металлической плавкой вставки: Самый очевидный признак. Вместо цельной тонкой проволоки или полоски металла, соединяющей контакты предохранителя, виден явный разрыв или отсутствие части элемента.
• Оплавление или почернение корпуса: На прозрачном пластиковом корпусе предохранителя наблюдаются потемнения (от серого до черного), пятна нагара, оплавления или пузырьки. Это указывает на сильный нагрев или искрение в момент перегорания.
• Металлические брызги на внутренней поверхности корпуса: Мелкие частицы расплавленного металла плавкой вставки, осевшие на стенках прозрачного корпуса. Хорошо видны при осмотре на свету.
• Изменение цвета плавкой вставки: Целая плавкая вставка может выглядеть не просто разорванной, а иметь локальное потемнение, синеватый оттенок или следы сильного перегрева по всей длине.
• Деформация корпуса: В редких случаях сильный перегрев может привести к короблению или даже частичному плавлению пластикового корпуса предохранителя.

Важно: Если предохранитель внешне цел (плавкая вставка не разорвана, нет следов перегрева), но оборудование не работает, необходима дополнительная проверка мультиметром в режиме прозвонки или замера сопротивления. Измерение проводится между контактными ножками извлеченного предохранителя – сопротивление должно быть близко к нулю.

Прозвонка мультиметром в режиме проверки целостности цепи

Прозвонка цепи мультиметром позволяет оперативно выявить обрыв проводки или отсутствие контакта в электроцепи автомобиля, что критично при диагностике неисправностей предохранителей и защищаемых ими потребителей в Toyota Corolla.

Для работы переключите мультиметр в режим прозвонки (значок диода или звуковой волны). При корректном контакте щупов прибор издаст звуковой сигнал, подтверждая целостность участка между точками измерения.

Порядок проверки целостности цепи

1. Подготовка: Убедитесь, что проверяемая цепь обесточена (вынут предохранитель, отключен АКБ). Очистите контакты от окислов.
2. Подключение щупов: Черный щуп подключите к массе автомобиля (кузов, минус АКБ) или к «земляному» контакту цепи. Красный щуп приложите к контрольной точке цепи (нагрузочному контакту предохранителя, входу потребителя).
3. Интерпретация сигнала:
   • Звуковой сигнал есть – цепь цела, обрыв отсутствует.
   • Сигнала нет (или на экране «1»/«OL») – обрыв в цепи между точками подключения щупов.

Проверка предохранителя

Извлеките предохранитель из блока. Установите щупы мультиметра на металлические контакты предохранителя с двух сторон. Звуковой сигнал означает исправность, отсутствие сигнала – перегорание (требует замены на аналогичный по номиналу).

Проверка цепи после предохранителя

Подключите красный щуп к выходному контакту гнезда предохранителя (куда вставляется ножка). Черный щуп – к клемме потребителя (фары, прикуривателя) или разъему. Отсутствие сигнала указывает на обрыв провода, плохой контакт в разъеме или неисправность «массы».

Ситуация	Действие	Ожидаемый результат
Проверка предохранителя	Щупы на контактах предохранителя	Звуковой сигнал (исправен)
Проверка цепи питания	Красный щуп на выход гнезда предохранителя, черный – на клемму потребителя	Звуковой сигнал (цепь цела)
Проверка "массы"	Красный щуп на корпус потребителя, черный – на минус АКБ/кузов	Звуковой сигнал ("масса" хорошая)

При отсутствии сигнала двигайтесь по цепи, последовательно проверяя участки (разъемы, скрутки, реле) для локализации точного места обрыва. Проверяйте «массу» потребителя, приложив красный щуп к его корпусу, а черный – к кузову авто.

Тестирование предохранителя напрямую в гнезде без извлечения

Для проверки целостности предохранителя в блоке Toyota Corolla без демонтажа потребуется мультиметр в режиме измерения напряжения. Включите зажигание автомобиля или активируйте цепь, защищаемую тестируемым элементом (фары, прикуриватель, магнитолу). Это обеспечит наличие напряжения на одном из контактов гнезда.

Поместите черный щуп мультиметра на надежное "массовое" соединение (оголенный металл кузова, минус АКБ). Красным щупом последовательно коснитесь металлических контактов-пальцев в верхней части предохранителя, видимых через прозрачный пластиковый корпус. Измерение проводится на обеих точках одновременно подключенного элемента.

Интерпретация показаний мультиметра

• Напряжение на обоих контактах: ≈12В – предохранитель исправен (разность потенциалов отсутствует).
• Напряжение на одном контакте: ≈12В, на втором – 0В – предохранитель перегорел (обрыв цепи).
• Отсутствие напряжения на обоих контактах: проблема в питании цепи (обрыв до предохранителя, неактивная цепь).

Критические правила безопасности:

1. Избегайте замыкания контактов гнезда щупами!
2. Не проверяйте предохранители силовых цепей (стартера, генератора) без опыта.
3. Используйте щупы с точечными наконечниками для точного контакта.

Ситуация	Показание на 1-м контакте	Показание на 2-м контакте	Диагноз
Норма	≈12В	≈12В	Предохранитель цел
Обрыв	≈12В	0В	Предохранитель перегорел
Нет питания	0В	0В	Неисправность до предохранителя

При обнаружении перегоревшего предохранителя обесточьте цепь (выключите нагрузку), только затем извлеките элемент плоскогубцами или специальным пинцетом. Установите новый предохранитель строго такого же номинала (указан на корпусе). Проверка в гнезде экономит время и исключает повреждение контактов блока частым демонтажем.

Выбор замены: строгое соответствие номиналу по току и типу

При замене перегоревшего предохранителя в Toyota Corolla категорически запрещается отклоняться от штатного номинала по току, указанного на корпусе элемента или в руководстве по эксплуатации. Установка предохранителя с более высоким током срабатывания (например, 20А вместо 15А) создаёт критическую угрозу: цепь лишается защиты от перегрузки, что ведёт к перегреву и оплавлению электропроводки, выходу из строя оборудования или возгоранию.

Равно недопустима установка элемента с заниженным номиналом (например, 10А вместо 15А), так как это спровоцирует постоянное перегорание исправного предохранителя даже при нормальной нагрузке цепи. Электрическая система автомобиля рассчитана на определённый ток потребления, и его искусственное ограничение ниже проектного значения нарушит работу подключённых устройств.

Ключевые требования к замене

• Точное соответствие номинальному току: Используйте предохранитель с идентичным значением ампер (А), указанным на старом элементе или в схеме блока предохранителей.
• Совпадение типа и размера: Применяйте только предохранители, полностью соответствующие оригиналу по:
  • Физическим габаритам (длина, ширина, высота)
  • Типу корпуса (стандартные ножевые: mini, low mini, micro2, micro3, standard)
  • Цветовой маркировке (соответствует току: оранжевый - 5А, коричневый - 7.5А, красный - 10А, синий - 15А, жёлтый - 20А и т.д.)
• Отказ от "временных" решений: Категорически запрещается:
  • Установка "жучков" (проволочек, монет, фольги)
  • Пайка перегоревшего предохранителя
  • Загибание контактов для фиксации несоответствующего типа

Параметр	Последствия нарушения	Решение
Превышение номинального тока	Пожар, расплавление проводки, выход из строя ЭБУ, дорогостоящий ремонт	Использовать только предохранитель с точным значением А
Занижение номинального тока	Постоянное перегорание, отказ систем (стоп-сигналы, фары, аудио и т.д.)	Проверить потребляемый ток цепи при частом перегорании
Несоответствие типа/размера	Ненадёжный контакт, искрение, оплавление гнезда блока предохранителей	Сверяться с каталогом производителя или маркировкой на крышке блока

Для гарантии совместимости используйте оригинальные предохранители Toyota (артикул 90982-XXXXX, где XXXXX - номер по каталогу) или сертифицированные аналоги от проверенных брендов (например, Bosch, HELLA, DENSO). Всегда проверяйте маркировку на новом предохранителе перед установкой.

Последовательность безопасного извлечения пинцетом из блока

Убедитесь в наличии специального пластикового пинцета (обычно расположен в гнезде на крышке блока предохранителей или в монтажном отсеке). Использование металлических инструментов категорически запрещено из-за риска короткого замыкания и повреждения контактов.

Перед извлечением отключите зажигание и снимите минусовую клемму с аккумулятора для обесточивания системы. Подождите 5 минут для разрядки конденсаторов в электронных модулях. Определите точное расположение нужного предохранителя по схеме на крышке блока или в руководстве по эксплуатации.

Пошаговый алгоритм извлечения

1. Позиционирование пинцета: Зажмите корпус предохранителя пластиковыми губами пинцета строго перпендикулярно плоскости блока. Обеспечьте полный охват верхней части корпуса.
2. Равномерное усилие: Плавно потяните предохранитель вертикально вверх без перекоса и бокового давления. Избегайте рывков – прикипевшие контакты требуют аккуратного раскачивания из стороны в сторону с минимальной амплитудой.
3. Контроль извлечения: Удерживайте предохранитель пинцетом до полного выхода контактных ножек из гнезда. Не допускайте падения элемента в подкапотное пространство.
4. Визуальный осмотр: После извлечения немедленно проверьте целостность плавкой вставки через прозрачное окошко корпуса. Перегоревший элемент имеет разорванную металлическую перемычку.

При затрудненном извлечении используйте дополнительное освещение для контроля положения пинцета. Если предохранитель не поддается, проверьте наличие скрытых фиксаторов по бокам гнезда (актуально для миниатюрных предохранителей Micro2/Micro3). Не применяйте физическую силу – это повредит посадочное место.

Установите новый предохранитель идентичного номинала (указан на корпусе) до характерного щелчка, подтверждающего фиксацию контактов. Только после этого подключайте аккумулятор и тестируйте оборудование. Многократное перегорание указывает на необходимость диагностики цепи.

Корректная установка нового предохранителя в гнездо

Перед монтажом убедитесь, что новый предохранитель соответствует оригиналу по номинальному току (А) и типу корпуса. Проверьте маркировку на металлических контактах или пластиковом корпусе – значения должны полностью совпадать со сгоревшим элементом. Использование предохранителя с неверным номиналом создаёт риск повреждения электрооборудования или возгорания.

Визуально осмотрите гнездо на предмет загрязнений, окисления или деформации контактных лепестков. При наличии коррозии аккуратно зачистите контакты мелкозернистой наждачной бумагой или специальным очистителем электроцепей. Убедитесь, что внутри отсутствуют посторонние предметы, а фиксирующие усики не повреждены.

Пошаговая процедура установки

1. Правильная ориентация – расположите предохранитель строго параллельно гнезду. Плоские ножки должны совпадать с направлением контактных пазов.
2. Аккуратное вставление – без перекосов надавите на корпус пальцами до характерного щелчка. Сила нажатия должна быть умеренной – чрезмерное усилие приводит к поломке фиксаторов.
3. Проверка посадки – удостоверьтесь, что корпус плотно прилегает к соседним предохранителям без зазоров, а контакты полностью скрыты в разъёме.

Контрольные действия после замены: Включите цепь, которую защищает предохранитель (фары, прикуриватель, магнитолу). Если оборудование не работает, извлеките элемент и повторно проверьте целостность его нити. При повторном срабатывании немедленно ищите причину короткого замыкания в цепи.

Типичная ошибка	Последствия	Профилактика
Установка под углом	Повреждение контактов гнезда, перегрев	Фиксация двумя пальцами за рёбра корпуса
Применение предохранителя большего номинала	Расплавление проводки, выход оборудования из строя	Сверка маркировки под увеличительным стеклом

Важно: Никогда не вставляйте предохранитель металлическим инструментом (пассатижами, отвёрткой) – это может вызвать короткое замыкание между контактами. При замене в моторном отсеке предварительно отключайте клемму аккумулятора.

Почему запрещено использовать "жучки" вместо штатных предохранителей

Использование самодельных перемычек ("жучков") вместо предохранителей категорически запрещено производителями автомобилей, включая Toyota Corolla. Это грубое нарушение принципов электробезопасности, заложенных в конструкцию машины. "Жучок" – кусок провода, монета, фольга или другой токопроводящий предмет – физически неспособен выполнить ключевую функцию предохранителя: разорвать цепь при превышении допустимого тока.

Штатный предохранитель – это точно рассчитанный элемент защиты. Его плавкая вставка калибруется под конкретный номинал тока, необходимый для безопасной работы цепи. При коротком замыкании или перегрузке вставка расплавляется за доли секунды, предотвращая перегрев проводки, повреждение электронных блоков или возгорание. "Жучок" же, имея ничтожное сопротивление, превращается в неконтролируемый проводник, позволяя току расти бесконтрольно.

Ключевые опасности и последствия использования "жучков"

• Пожар: Перегрев проводки или самого "жучка" из-за протекания сверхтоков воспламеняет изоляцию и горючие материалы салона/подкапотного пространства.
• Разрушение электропроводки: Изоляция проводов плавится, жилы спекаются, что требует полной замены жгута – дорогостоящего и сложного ремонта.
• Выход из строя дорогостоящего оборудования: Блоки управления (ECU, ABS, SRS), генератор, стартер, фары, мультимедийная система сгорают без защиты предохранителя.
• Потеря критических функций: Отказ цепи может привести к внезапному отключению усилителя руля, стоп-сигналов, освещения, что создает аварийную ситуацию на дороге.
• Отказ страховки и гарантии: Причиной возгорания или аварии признают установку "жучка", аннулируя страховые выплаты и заводскую гарантию.

Принципиальная разница между предохранителем и "жучком":

Критерий	Штатный предохранитель	"Жучок"
Назначение	Защита цепи от перегрузки и КЗ	Восстановление подачи тока любой ценой
Принцип работы	Плавкая вставка разрывает цепь при превышении номинала	Постоянный проводник, не разрывает цепь
Безопасность	Предотвращает пожар и повреждения	Прямая угроза возгоранию и поломкам
Надежность	Рассчитан и сертифицирован производителем	Кустарное, опасное решение

Единственно правильный способ восстановить работу цепи на Toyota Corolla – замена перегоревшего предохранителя на новый строго того же типа и номинала (обычно указан на корпусе предохранителя и в блоке). Если предохранитель сгорает повторно – это сигнал о неисправности в цепи (короткое замыкание, перегрузка), требующей диагностики у квалифицированного электрика. Использование "жучка" игнорирует эту проблему, переводя ее в фазу катастрофических последствий.

Контрольная проверка работоспособности цепи после замены предохранителя

После установки нового предохранителя в блоке Toyota Corolla необходимо убедиться в восстановлении работоспособности цепи и отсутствии скрытых проблем. Последовательно выполните следующие действия для проверки.

Подключите аккумуляторную клемму, если она была отсоединена ранее. Включите зажигание в положение ON (II), не запуская двигатель. Активируйте потребитель, защищавшийся замененным предохранителем (фары, обогрев стекла, магнитолу и т.д.).

Этапы диагностики

1. Визуальный контроль: Осмотрите новый предохранитель на предмет мгновенного перегорания. Целая перемычка указывает на корректную установку.
2. Функциональная проверка: Убедитесь, что устройство в цепи работает стабильно (например, стеклоподъемники плавно перемещаются, вентилятор печки не издает посторонних шумов).
3. Измерение напряжения: С помощью мультиметра проверьте:
   • Напряжение на входном контакте предохранителя (должно соответствовать ~12В при включенном зажигании)
   • Напряжение на выходном контакте (должно совпадать со значением на входе)
4. Контроль тока утечки: При подозрении на КЗ измерьте потребление цепи амперметром, включенным последовательно с предохранителем. Сравните показания с номиналом предохранителя.

Параметр	Нормальное значение	Отклонение
Целостность нити	Перемычка не повреждена	Разрыв/оплавление
Напряжение на выходе	11.5-14V	0V или <10V
Ток нагрузки	Ниже номинала предохранителя	Равен/выше номинала

Важно: Если предохранитель снова перегорает или потребитель не включается, отключите питание и проверьте цепь на:

• Короткое замыкание в проводке (замер сопротивления на массу)
• Механические заклинивания исполнительных механизмов
• Коррозию контактов в разъемах цепи

Используйте электрическую схему конкретной модификации Corolla для точной локализации участка цепи. Повторная установка предохранителя повышенного номинала запрещена – это может вызвать возгорание проводки.

Чем опасна установка предохранителя большего номинала

Установка предохранителя с номиналом выше рекомендованного производителем нарушает принципиальную схему защиты электроцепи. Предохранитель перестаёт выполнять свою главную функцию – своевременное размыкание цепи при превышении допустимого тока.

Физически это происходит из-за несоответствия калиброванной плавкой вставки расчётным параметрам защищаемой цепи. Увеличенное сечение перемычки требует гораздо более высокого тока для расплавления, что создаёт критические условия для компонентов.

Основные риски

• Перегрев и возгорание проводки: Ток, превышающий расчётный для сечения проводов, вызывает их нагрев. Изоляция плавится, возникает риск короткого замыкания и открытого огня.
• Выход из строя дорогостоящего оборудования: Чувствительные электронные блоки (ЭБУ двигателя, ABS, мультимедийная система) получают недопустимую токовую нагрузку и сгорают до срабатывания "неправильного" предохранителя.
• Повреждение датчиков и исполнительных механизмов: Топливные форсунки, датчики кислорода, катушки зажигания не рассчитаны на длительную работу при аварийных токах.
• Разрушение самой электроцепи: Контакты реле, разъёмы, дорожки на печатных платах могут оплавиться или обуглиться под воздействием избыточного тока.

Последствия для конкретных систем

Система автомобиля	Возможные повреждения
Освещение (фары, габариты)	Расплавление патронов ламп, оплавление отражателей, пожар в блоке фар
Система впрыска топлива	Сгорание форсунок, выход из строя бензонасоса, повреждение ЭБУ
Зарядка и пуск двигателя	Разрушение диодного моста генератора, обгорание контактов стартера
Климат-контроль	Перегорание моторчика вентилятора, сгорание блока управления кондиционером

Важно! Предохранитель – слабое звено цепи, специально рассчитанное на разрушение первым. Его замена на "жучок" или аналог с завышенным номиналом равносильна удалению защиты. Ремонт последствий такой "экономии" всегда многократно дороже замены штатного предохранителя и диагностики реальной причины его перегорания.

Методы поиска причины постоянного перегорания одного предохранителя

Постоянное перегорание конкретного предохранителя указывает на наличие неисправности в защищаемой им цепи. Игнорирование проблемы или установка предохранителя большего номинала может привести к повреждению оборудования или возгоранию проводки. Требуется системная диагностика для выявления и устранения коренной причины.

Диагностика начинается с точного определения цепи, которую защищает проблемный предохранитель, используя схему блока предохранителей или руководство по эксплуатации. Все работы проводятся при отключенном аккумуляторе для предотвращения короткого замыкания. Последовательный подход исключает случайные факторы и сокращает время поиска.

Алгоритм диагностики

1. Визуальный осмотр и проверка потребителей
   • Осмотрите провода и разъёмы цепи на предмет повреждений изоляции, оплавлений или окислов.
   • Поочерёдно отключайте устройства в цепи (фары, магнитолу, прикуриватель), заменяя предохранитель после каждого отключения.
2. Поиск короткого замыкания (КЗ)
   • Снимите предохранитель и подключите мультиметр в режиме прозвонки к его контактам в блоке.
   • При обнаружении КЗ (мультиметр покажет ~0 Ом) разделите цепь на участки, отсоединяя разъёмы для локализации проблемы.
3. Проверка параметров цепи

   Метод	Инструмент	Критерий неисправности
   Замер тока утечки	Мультиметр (10А режим)	Ток >50мА при выключенных потребителях
   Проверка сопротивления изоляции	Мегаомметр	Значение <0.5 МОм

4. Анализ вторичных факторов
   • Проверьте коррозию контактов в блоке предохранителей и реле.
   • Убедитесь в отсутствии нештатных подключений (дополнительные габариты, сигнализация).
   • Протестируйте работу генератора: напряжение выше 14.7В вызывает перегрузку цепей.

Диагностика короткого замыкания в защищаемой цепи

Короткое замыкание (КЗ) возникает при непосредственном контакте питающего провода с массой автомобиля или другим проводником под напряжением, минуя нагрузку. Это вызывает резкий скачок силы тока, превышающий номинал предохранителя, что приводит к его разрушению. Основные причины КЗ включают повреждение изоляции проводов о острые кромки кузова, перетирание жгутов, неисправность потребителей (моторчиков, реле, ламп) или попадание влаги в электроразъемы.

Перед началом диагностики обязательно отключите минусовую клемму аккумулятора для предотвращения возгорания или повреждения ЭБУ. Подготовьте мультиметр, схему электрооборудования (EWD) Toyota Corolla соответствующего года выпуска, фонарик и запасной предохранитель номиналом, идентичным перегоревшему. Запрещается использовать "жучки" вместо штатных предохранителей – это может вызвать пожар.

Пошаговая методика поиска КЗ

1. Визуальный осмотр:
   • Проверьте целостность изоляции проводов вблизи кронштейнов, подвижных элементов (двери, сиденья) и в моторном отсеке.
   • Осмотрите разъемы на предмет окисления, оплавления контактов или следов перегрева.
   • Изучите потребители цепи (например, прикуриватель, магнитолу, фару) на наличие видимых дефектов.
2. Проверка сопротивления цепи:
   • Установите мультиметр в режим измерения сопротивления (Ω).
   • Отсоедините нагрузку (например, разъем фары при КЗ в цепи освещения).
   • Подключите один щуп к отключенному проводу питания цепи, второй – к кузову (массе).
   • Показание "0 Ом" или близкое к нулю подтверждает КЗ на массу.
3. Локализация участка:
   • Поочередно отключайте разъемы элементов цепи, наблюдая за показаниями мультиметра.
   • При исчезновении КЗ после отсоединения конкретного компонента – неисправность в нем.
   • Для сложных жгутов используйте метод "разделения" – проверяйте сопротивление на промежуточных разъемах.
4. Проверка под нагрузкой:
   • Временно установите новый предохранитель.
   • Подключите токовые клещи к питающему проводу цепи.
   • Включайте потребители поочередно. Резкий неконтролируемый рост тока укажет на проблемный узел.

Критические моменты: При диагностике цепи управления ЭБУ двигателя или подушками безопасности отключайте аккумулятор перед любыми манипуляциями. Если КЗ не обнаружено, проверьте целостность проводки между реле и предохранителем – коррозия контактов может имитировать замыкание.

Часто перегорающие цепи: прикуриватель и USB-порты

Перегорание предохранителей цепей прикуривателя и USB-портов – распространённая проблема в Toyota Corolla. Эти цепи защищены отдельными плавкими вставками (обычно 15А-20А) в основном монтажном блоке салона или подкапотном блоке. Частые отказы указывают на превышение допустимой нагрузки или короткое замыкание в цепи.

Основная причина перегорания – подключение мощных потребителей (компрессоры, нагреватели, мощные зарядные устройства), превышающих номинал предохранителя. Механическое повреждение гнезда прикуривателя, попадание металлических предметов, коррозия контактов или нарушение изоляции проводов также провоцируют короткое замыкание. Неисправные USB-адаптеры с внутренним КЗ – ещё один частый триггер.

Диагностика и устранение неисправностей

Перед заменой предохранителя обязательно выполните:

• Визуальный осмотр гнёзд на предмет посторонних предметов, деформации или оплавления контактов
• Проверку всех подключаемых устройств (адаптеры, разветвители) на других автомобилях или тестером
• Отключение всех потребителей из гнёзд при тестировании новой плавкой вставки

Этапы ремонта при повторном перегорании:

1. Отсоединить минусовую клемму АКБ
2. Извлечь неисправный предохранитель (используйте спецщипцы из блока)
3. Осмотреть проводку на участке от гнезда до блока предохранителей:
   • Поиск перетёртых участков возле подвижных элементов рулевой колонки
   • Проверка целостности изоляции возле педального узла
4. Прозвонить цепь мультиметром на отсутствие КЗ (сопротивление между "+" гнезда и массой должно быть >1 кОм)
5. При обнаружении КЗ – демонтировать гнездо для детальной проверки контактов и пайки
6. Установить предохранитель строго заводского номинала

Рекомендации для профилактики:

Проблема	Решение
Использование мощных устройств	Подключать через штатный разъём 12V в багажнике или напрямую к АКБ с предохранителем
Механические повреждения гнезда	Замена гнезда прикуривателя (оригинальная деталь 85520-02010)
Коррозия контактов	Обработка контактов очистителем и защитным спреем

Проблемы с предохранителями стеклоочистителей и омывателя

Наиболее частые симптомы проблем с предохранителями цепи стеклоочистителей и омывателя на Toyota Corolla включают полный отказ работы дворников (передних и/или задних), неработоспособность омывателя лобового или заднего стекла, а также отсутствие реакции переключателей на действия водителя. Иногда отказ может быть частичным, например, не работают только определенные скорости дворников или только омыватель при сохранении работы самих щеток.

Перегорание предохранителей F/WIPER (дворники) и F/WASHER (омыватель) в монтажном блоке происходит из-за превышения допустимой силы тока в цепи. Это защитная реакция, предотвращающая повреждение проводки или возгорание. Основные виновники – короткое замыкание или перегрузка, вызванная неисправностью электродвигателей или механическими проблемами.

Распространенные причины перегорания предохранителей:

• Заедание или механическая перегрузка моторчиков: Замерзшие щетки, сильное загрязнение направляющих, износ подшипников или шестерен внутри редуктора моторчика стеклоочистителя создают повышенную нагрузку.
• Внутреннее короткое замыкание в моторчике: Пробой изоляции обмоток, замыкание якоря на корпус, попадание влаги или омывающей жидкости в корпус двигателя.
• Неисправность насоса омывателя: Заклинивание ротора насоса, короткое замыкание в его обмотках, разрушение крыльчатки.
• Повреждение проводки: Перетертая изоляция, особенно в гофре между кузовом и крышкой багажника (для заднего стеклоочистителя/омывателя), коррозия контактов, повреждение жгута в моторном отсеке или под приборной панелью.
• Некорректная работа реле стеклоочистителей: Хотя реже, но залипание контактов реле также может вызвать перегрузку цепи.
• Использование неподходящих моторчиков или насосов: Установка компонентов с большим потребляемым током.

Расположение предохранителей (типично для Corolla):

Компонент	Обозначение	Блок (типично)	Номинал (пример)
Дворники (передние/задние)	F/WIPER, WIPER, WASH	Основной монтажный блок в салоне (левее руля)	20A, 25A, 30A
Омыватель (передний/задний)	F/WASHER, WSH, WASHER	Основной монтажный блок в салоне (левее руля)	10A, 15A
Дополнительно (для некоторых моделей)	RR WIPER (задний дворник)	Основной монтажный блок или блок в багажнике	10A, 15A

Важно: Точное расположение и номинал необходимо уточнять по схеме, нанесенной на крышке монтажного блока Вашей конкретной модели и года выпуска Corolla.

Диагностика и ремонт:

1. Визуальный осмотр и замена предохранителя: Найдите соответствующий предохранитель по схеме на крышке блока. Извлеките его и проверьте целостность металлической перемычки. Замените перегоревший предохранитель на строго аналогичный по номиналу (Ампераж).
2. Проверка цепи: Если новый предохранитель сразу перегорает, проблема в цепи. Отсоедините разъем от моторчика стеклоочистителя и/или насоса омывателя.
3. Проверка моторчиков/насосов: Подайте напрямую с аккумулятора через предохранитель (номинала цепи) "+" и "-" на соответствующие контакты моторчика дворников или насоса омывателя. Исправный мотор/насос должен заработать. Если потребляемый ток (замеряется мультиметром в разрыве цепи) близок к номиналу предохранителя или выше – компонент неисправен.
4. Проверка проводки: При исправных моторчиках/насосах проверьте цепь на КЗ. Отсоедините разъемы от моторчиков/насосов и реле (если применимо). Проверьте мультиметром в режиме прозвонки или измерения сопротивления между "+" проводом цепи и массой кузова. Исправная цепь покажет обрыв (очень высокое сопротивление). Наличие низкого сопротивления указывает на КЗ в проводке.
5. Проверка реле: При подозрении на реле замените его на заведомо исправное аналогичное.
6. Устранение причины: Замените неисправный мотор стеклоочистителя, насос омывателя, реле. Восстановите поврежденную проводку, замените поврежденные участки жгута, зачистите и защитите окисленные контакты.

Крайне важно не ограничиваться простой заменой предохранителя. Не устраненная первопричина (КЗ, перегрузка) приведет к немедленному перегоранию нового предохранителя и риску более серьезных повреждений или пожара. Если самостоятельная диагностика затруднена, обратитесь к квалифицированному автоэлектрику.

Неисправности цепи освещения (габариты, фары, подсветка)

Типичные симптомы проблем в цепи освещения включают полное или частичное отсутствие света габаритных огней, ближнего/дальнего света фар, подсветки номерного знака или приборной панели. Может наблюдаться мигание ламп, снижение яркости или самопроизвольное отключение света при вибрации.

Основные причины неисправностей связаны с нарушением целостности цепи: перегоранием ламп, повреждением проводки, окислением контактов, выходом из строя реле или предохранителей. Реже встречаются неполадки выключателей света на рулевой колонке или модулей управления.

Распространённые неисправности и методы диагностики

Для локализации проблемы потребуется мультиметр и схема электрооборудования. Начинайте проверку с наиболее вероятных причин:

1. Перегоревшие лампы:
   • Визуально осмотрите нить накала или используйте мультиметр в режиме прозвонки
   • Проверьте все лампы в проблемной цепи – часто выходят из строя одновременно несколько источников
2. Предохранители:
   • Найдите соответствующий предохранитель в монтажном блоке (обычно обозначен как TAIL, HEAD, PANEL)
   • Проверьте целостность металлической перемычки визуально или мультиметром
3. Реле освещения:
   • Найдите реле фар/габаритов (расположено в монтажном блоке предохранителей)
   • Проверьте срабатывание при подаче напряжения или замените на заведомо исправное
4. Повреждение проводки:
   • Осмотрите жгуты в зоне поворота руля, около фар, под крыльями
   • Прозвоните участки цепи на обрыв и короткое замыкание
5. Окисление контактов:
   • Проверьте разъёмы блоков фар, колодки предохранителей, контакты выключателя
   • Очистите контактные группы от коррозии спреем-очистителем
6. Неисправность выключателя света:
   • Проверьте мультиметром наличие напряжения на выходных клеммах при активации
   • Убедитесь в отсутствии залипания контактов

Элемент цепи	Метод проверки	Признак неисправности
Лампа	Визуальный осмотр/прозвонка	Обрыв нити, затемнение колбы
Предохранитель	Прозвонка мультиметром	Разрушенная перемычка
Реле	Замена на исправное	Отсутствие щелчка при включении
Выключатель	Замер напряжения на выходе	Отсутствие сигнала в положении ON

Важно: При замене ламп используйте только рекомендованные производителем типы и мощности. Установка неподходящих ламп вызывает перегрузку цепи и повторное перегорание предохранителей.

Предохранители систем комфорта: обогрев стекол, сидений, зеркал

Предохранители, отвечающие за системы комфорта в Toyota Corolla (обогрев заднего стекла, зеркал заднего вида и сидений), расположены в двух основных монтажных блоках: салонном (Junction Block, J/B) под приборной панелью со стороны водителя и подкапотном (Relay Block, R/B). Точное расположение конкретного предохранителя зависит от модели, года выпуска и комплектации автомобиля.

Эти предохранители защищают цепи управления и питания нагревательных элементов от перегрузок и коротких замыканий. Они рассчитаны на разные номинальные токи, что визуально определяется их цветом (например, синий - 15A, желтый - 20A, зеленый - 30A). При срабатывании (перегорании) нить внутри плавится, разрывая цепь и предотвращая повреждение дорогостоящих компонентов (реле, нагреватели, выключатели) и проводки.

Расположение и назначение ключевых предохранителей

Наиболее важные предохранители для систем обогрева:

• Обогрев заднего стекла (Defogger): Обычно находится в салонном блоке предохранителей (J/B). Имеет высокий номинал тока (часто 30A или 40A), так как питает мощный нагревательный элемент стекла.
• Обогрев зеркал заднего вида: Часто защищается отдельным предохранителем в салонном (J/B) или подкапотном (R/B) блоке. Номинал обычно ниже (5A, 7.5A, 10A), так как нагрузка меньше.
• Обогрев сидений: Предохранитель (или предохранители, если обогрев есть на обоих сиденьях) располагается в салонном блоке (J/B). Номинал зависит от мощности нагревателей сиденья (часто 15A или 20A).
• Сопутствующие цепи: Также могут быть предохранители, защищающие реле обогрева или цепи управления выключателями на центральной консоли.

Коды и номиналы (пример для некоторых моделей):

Система	Типичное обозначение	Номинал тока	Блок (пример)
Обогрев заднего стекла	DEFOG, RR DEF, R.DEF	30A, 40A	J/B (салонный)
Обогрев зеркал	MIR HTR, MIRROR	7.5A, 10A	J/B или R/B
Обогрев сидений (Водитель)	SEAT HTR, S/HTR DRV	15A, 20A	J/B (салонный)
Обогрев сидений (Пассажир)	SEAT HTR, S/HTR PAS	15A, 20A	J/B (салонный)

Принцип работы и диагностика неисправности

При включении обогрева (кнопкой на панели) через соответствующий предохранитель подается питание на реле, которое, в свою очередь, подает большой ток на нагревательные элементы стекла, зеркал или сидений. Если система перестает работать, первым делом необходимо проверить целостность соответствующего предохранителя.

1. Найти нужный блок предохранителей (J/B или R/B) по схеме на крышке блока или в руководстве по эксплуатации.
2. Идентифицировать предохранитель по таблице на крышке/руководству и приведенной выше информации.
3. Извлечь предохранитель с помощью специальных пластиковых щипцов (обычно в блоке или крышке).
4. Визуально проверить: Перегоревший предохранитель имеет разорванную металлическую нить-проводник внутри прозрачного корпуса.

Ремонт и замена: Ремонту предохранители не подлежат. Замену производите только на предохранитель строго такого же номинального тока и типа (стандартный, мини, микро2). Установка предохранителя большего номинала или "жучка" крайне опасна – это может привести к перегреву проводки и возгоранию. Всегда выясняйте и устраняйте причину перегорания перед установкой нового предохранителя.

Перед заменой обязательно отключите зажигание и, желательно, минусовую клемму аккумулятора.

Перегорание предохранителей аудиосистемы и мультимедийного комплекса

Предохранители аудиосистемы и мультимедийного комплекса в Toyota Corolla защищают электронные компоненты от перегрузок и коротких замыканий. Их перегорание приводит к полному или частичному отключению головного устройства, динамиков, навигации, Bluetooth или USB-портов.

Основные причины перегорания включают короткое замыкание в проводке динамиков, неисправность самого головного устройства, подключение сторонних гаджетов с чрезмерным энергопотреблением, повреждение разъёмов антенны или USB, а также ошибки при самостоятельной установке дополнительного оборудования (сабвуферов, усилителей).

Диагностика и устранение неисправностей

При отказе мультимедиа выполните следующие действия:

1. Проверка предохранителей: Найдите соответствующие плавкие вставки в монтажном блоке салона (обычно слева от руля) или подкапотном блоке. Для аудиосистемы чаще отвечают предохранители RADIO (15-30А), NAVI (7.5-15А), ACC (7.5А).
2. Визуальный осмотр: Извлеките предохранитель и убедитесь в обрыве металлической нити внутри.
3. Поиск причины:
   • Отключите все сторонние устройства (зарядки, адаптеры).
   • Проверьте целостность проводки к динамикам на предмет заломов или оголённых участков.
   • Осмотрите разъёмы на магнитоле и антенны на коррозию.
4. Замена: Установите новый предохранитель строго того же номинала. Использование «жучков» или элементов с большим током недопустимо.

Важно! Если новая вставка мгновенно перегорает, проблема кроется в электроцепи. Требуется профессиональная диагностика мультиметром для выявления утечек тока или замыканий.

Компонент	Типовой предохранитель	Симптомы при перегорании
Головное устройство	RADIO (15-25A)	Полное отключение экрана и звука
USB-порты / AUX	CIG / ACC (7.5-15A)	Не работают зарядка и медиа-вводы
Усилитель / антенна	AMPS / ANT (5-10A)	Искажение звука, пропадание радио

Профилактика включает использование оригинальных аудиокомпонентов, избегание перегрузки USB-портов мощными потребителями и регулярную проверку контактов динамиков на отсутствие окислов. При установке нештатного оборудования подключение питания выполняйте через отдельный предохранитель, врезанный в силовую цепь до головного устройства.

Защита цепи зажигания и топливного насоса

Защита цепей зажигания и топливного насоса на Toyota Corolla реализована через отдельные предохранители и реле в монтажных блоках. Эти элементы предотвращают повреждение дорогостоящих компонентов при коротких замыканиях, перегрузках или скачках напряжения. Предохранитель топливного насоса разрывает цепь питания насоса, а защита зажигания контролирует цепь катушек зажигания или модуля управления.

Основные компоненты защиты расположены в салонном блоке предохранителей (левая сторона приборной панели) и подкапотном блоке. Для топливного насоса критичен предохранитель EFI/IG (обычно 15-25А), а зажигание защищается предохранителем IGN (7.5-15A) и управляется через реле зажигания (IG2). Повреждение любого из этих элементов приводит к остановке двигателя.

Ключевые аспекты защиты

Расположение элементов:

• Топливный насос: Предохранитель "EFI" (15-25A) в подкапотном блоке + реле "Circuit Opening" в салонном блоке
• Цепь зажигания: Предохранитель "IGN" (7.5-15A) и реле "IG2" в салонном блоке

Принцип работы:

1. При включении зажигания реле IG2 активирует питание катушек зажигания через предохранитель IGN
2. ЭБУ двигателя подает сигнал на реле топливного насоса, замыкая цепь через предохранитель EFI
3. При превышении тока плавкая вставка предохранителя разрушается за 0.1-1 секунду
4. Реле мгновенно отключает питание при обнаружении КЗ контроллером ЭСУД

Диагностика и замена:

Симптом	Проверяемый элемент	Действия
Двигатель не запускается	Предохранитель EFI, IGN	Визуальный осмотр, прозвон мультиметром
Отсутствие звука работы насоса	Реле топливного насоса	Замена на исправное реле-аналог
Пропуски зажигания	Предохранитель IGN	Проверка контактов в колодке катушек

Важно: Замена предохранителей выполняется только на аналоги с идентичным номиналом тока. Повторное перегорание указывает на необходимость диагностики цепи (проводка, датчики, насос или катушки). Реле проверяют коммутацией питания на контактах 87-30 при подаче 12В на управляющие контакты 85-86.

Когда требуется профессиональная диагностика электрооборудования

Профессиональная диагностика становится необходимой при неочевидных или повторяющихся неисправностях, когда замена предохранителя не устраняет проблему, либо он перегорает снова. Это указывает на скрытые нарушения в цепях: короткие замыкания, перегрузки, повреждения проводки или неисправности потребителей энергии, которые невозможно выявить визуально без спецоборудования.

Современные электронные системы Toyota Corolla управляются бортовым компьютером, поэтому сбои в работе датчиков, модулей управления или CAN-шины требуют подключения сканеров. Попытки самостоятельного ремонта в таких случаях часто приводят к некорректному считыванию ошибок, риску повреждения дорогостоящих компонентов или ложным срабатываниям систем безопасности.

Критические ситуации для обращения в сервис

• Постоянное перегорание одного предохранителя – признак короткого замыкания в защищаемой цепи.
• Самопроизвольное отключение систем (фары, климат-контроль, мультимедиа) без видимой причины.
• Ошибки на приборной панели (Check Engine, ABS, SRS), требующие расшифровки кодов неисправностей.
• Подозрение на повреждение проводки после ДТП, воздействия влаги или грызунов.
• Сбои в работе сложных модулей: иммобилайзера, системы старт-стоп, адаптивного освещения.
• Аномальное поведение электроники (мигание ламп, ложные сигналы тревоги, паразитные токи утечки).

Профилактика: регулярный осмотр блоков на признаки коррозии

Коррозия контактов и плат в монтажных блоках – частая причина отказа предохранителей и сбоев электрооборудования. Регулярная визуальная проверка блоков (основного в салоне и дополнительного в подкапотном пространстве) позволяет выявить окисление на ранней стадии и предотвратить серьезные последствия.

Игнорирование осмотров приводит к ухудшению проводимости контактов, локальному перегреву и расплавлению пластиковых элементов. Рекомендуется проводить диагностику каждые 6-12 месяцев, а также после длительной стоянки авто, эксплуатации в условиях высокой влажности или обработки дорог реагентами.

Порядок действий при осмотре

1. Отключите зажигание и снимите клемму «–» с АКБ.
2. Демонтируйте защитные крышки блоков предохранителей.
3. Тщательно осмотрите все элементы:
   • Контакты разъемов на предмет белого или зеленого налета.
   • Поверхность плат на наличие темных пятен или шероховатостей.
   • Металлические части держателей предохранителей на потертости и изменение цвета.
4. Проверьте состояние уплотнителей крышек – их повреждение ускоряет коррозию.

При обнаружении окисления аккуратно очистите контакты пластиковой щеткой или ластиком. Для профилактической обработки используйте аэрозоль-очиститель электроцепей без силикона. Сильно поврежденные коррозией колодки или разъемы требуют замены во избежание потери контакта.

Список источников

Для подготовки материала о предохранителях Toyota Corolla использовались специализированные технические ресурсы и документация. Основное внимание уделялось официальным данным и проверенным практическим руководствам.

Ниже представлен перечень ключевых источников, содержащих детальную информацию об устройстве, расположении и обслуживании защитных элементов электросистемы автомобиля.

• Официальное руководство по эксплуатации Toyota Corolla (актуальное для конкретного поколения и года выпуска)
• Сервисные мануалы Toyota Repair Manual с электрическими схемами
• Каталоги электронных компонентов Toyota EPC (Electronic Parts Catalog)
• Технические бюллетени TSB (Toyota Technical Service Bulletins)
• Профильные автомобильные форумы: Drive2.ru (раздел Toyota Corolla), Corolla-club.ru
• Видеоинструкции по диагностике электрооборудования от сертифицированных дилеров Toyota
• Учебные пособия по устройству автомобильных электросистем (издательства "За рулём", "Академия")

Видео: Замена датчика распредвала Тойота Королла | Toyota Corolla


• Пусковое устройство карбюратора - как запускается холодный мотор

• Отзывы о Кастрол DOT-4

• Машины сегмента С
