Предохранители УАЗ Патриот - схема, описание и функции

Статья обновлена: 18.08.2025

Электрическая система современного автомобиля состоит из множества цепей, защищаемых предохранителями. Знание их расположения и функций критически важно для быстрого поиска и устранения неисправностей электрооборудования УАЗ Патриот.

Эта статья предоставляет подробную схему монтажных блоков, описание каждого предохранителя и его назначение в защите конкретных потребителей тока, что необходимо для самостоятельного обслуживания и ремонта.

Монтажный блок в салоне: расположение и крышка доступа

Монтажный блок предохранителей и реле на УАЗ Патриот расположен в салоне автомобиля, в нижней части передней панели со стороны водителя. Для его обнаружения необходимо визуально осмотреть пространство под рулевой колонкой, где установлена прямоугольная пластиковая панель с характерными выступами для пальцев по нижнему краю.

Доступ к внутренним компонентам блока осуществляется через съёмную защитную крышку. Крышка фиксируется при помощи двух защёлок, расположенных симметрично по бокам панели. Для демонтажа выполните последовательные действия:

Уберите ногами коврики или посторонние предметы в зоне педального узла
Обхватите пальцами выступающие нижние грани крышки
Потяните панель строго на себя до характерного щелчка обеих защёлок
Отложите снятую крышку в сторону

На внутренней поверхности демонтированной крышки обычно нанесена схематическая карта с нумерацией и назначением элементов. После завершения работ установите панель на место, нажимая по периметру до полной фиксации всех креплений.

Подкапотный блок силовых предохранителей: поиск и идентификация

Блок силовых предохранителей расположен в подкапотном пространстве УАЗ Патриот со стороны водителя. Он закреплен на левом брызговике в непосредственной близости от аккумуляторной батареи, что обеспечивает удобный доступ для обслуживания. Корпус выполнен из черного пластика с яркой маркировкой на крышке.

Для идентификации блока достаточно открыть капот и визуально найти прямоугольный модуль с надписью "POWER FUSES" или соответствующим символом молнии. Крышка фиксируется пластиковыми защелками по бокам – для демонтажа достаточно нажать на фиксаторы и поднять ее вверх.

Схема расположения и назначение элементов

Позиция	Номинал (А)	Защищаемая цепь
F1	50	Генератор → Аккумулятор
F2	60	ABS (насос)
F3	40	Вентилятор радиатора
F4	40	Отопитель салона
F5	30	Главное реле ЭБУ
F6	30	Топливный насос
F7	30	Стартер

Ключевые особенности:

Все элементы имеют плоскую ножевую конструкцию (тип Maxi)
Цвет корпуса соответствует номиналу: оранжевый – 40А, зеленый – 30А, желтый – 20А
Рядом с предохранителями расположены силовые реле (маркировка K1-K8)

Для точной идентификации используйте схему на внутренней стороне крышки блока. При замене всегда соблюдайте номинальный ток – установка предохранителя с завышенным значением может вызвать возгорание электропроводки.

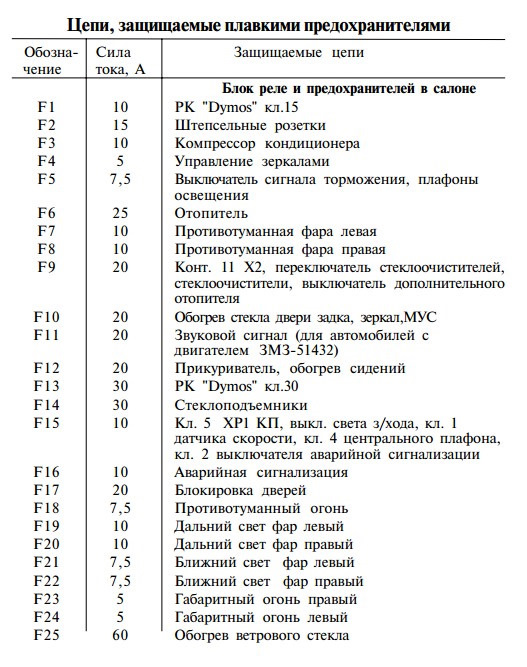

Схема салонного блока предохранителей: полное визуальное отображение

Салонный блок предохранителей УАЗ Патриот расположен под панелью приборов со стороны водителя. На крышке блока нанесена схематическая карта, где каждому элементу соответствует уникальный номер и графическое обозначение. Визуальная разметка позволяет быстро идентифицировать предохранители и реле без дополнительных инструментов.

Для корректной расшифровки схемы необходимо сверить номера на крышке с таблицей назначения элементов. Расположение компонентов организовано в логические группы: верхний ряд – силовые цепи, центральная зона – управляющие реле, нижняя часть – цепи освещения и вспомогательных систем.

Таблица визуального соответствия элементов

Позиция	Номинал (А)	Назначение
F1	10	Противотуманные фары (задние)
F2	15	Звуковой сигнал
F3	10	Блок управления двигателем
F4	15	Стеклоочистители
F5	10	Правые габаритные огни
F6	10	Левые габаритные огни
F7	20	Прикуриватель
F8	15	Обогрев зеркал
F9	25	Электростеклоподъемники
F10	20	Система отопления

Особенности визуальной идентификации:

Силовые цепи обозначены красными метками
Реле помечены буквой "K" с цифровым индексом
Резервные слоты имеют маркировку "RES"
Цвет корпуса предохранителя соответствует номиналу тока

Сопоставьте номер на крышке с позицией в таблице
Определите цветовой код номинала:
- Красный: 10А
- Синий: 15А
- Желтый: 20А
- Прозрачный: 25-30А
Проверьте состояние через смотровое окно

Назначение предохранителей цепи зажигания (F1-F10)

Предохранители F1-F10 в УАЗ Патриот обеспечивают защиту критически важных компонентов системы зажигания и смежных электрических цепей. Их повреждение приводит к невозможности запуска двигателя, нестабильной работе или полному отказу силового агрегата.

Каждый предохранитель отвечает за конкретный элемент цепи, предотвращая перегорание проводки и дорогостоящих электронных блоков при коротких замыканиях или перегрузках. Ниже приведено назначение каждого элемента группы F1-F10.

Функции предохранителей

Предохранитель	Назначение
F1	Питание контроллера ЭСУД (электронной системы управления двигателем)
F2	Цепь топливного насоса и форсунок
F3	Управление катушкой зажигания (первичная цепь)
F4	Питание датчиков ЭСУД (коленвала, распредвала, ДМРВ)
F5	Цепь подогрева датчика кислорода (лямбда-зонд)
F6	Управление клапаном адсорбера и вентиляцией бензобака
F7	Цепь диагностического разъема OBD-II
F8	Питание модуля зажигания (вторичная цепь)
F9	Резервная цепь системы зажигания
F10	Защита цепи управления иммобилайзером

Защита системы освещения: фары, габариты, повороты (F11-F20)

Предохранители F11-F20 в блоке предохранителей УАЗ Патриот отвечают за защиту цепей внешнего освещения и световой сигнализации. Их исправность критична для безопасности движения в темное время суток и в условиях плохой видимости, обеспечивая корректную работу фар, габаритных огней, указателей поворотов и аварийной сигнализации.

Каждый предохранитель в этом диапазоне защищает конкретный элемент или группу осветительных приборов. Перегорание одного из них приводит к частичной или полной потере функциональности соответствующего участка цепи освещения, что требует немедленной диагностики и замены элемента на аналогичный по номиналу.

Номер предохранителя	Номинал (А)	Защищаемые цепи
F11	7.5	Ближний свет левой фары
F12	7.5	Ближний свет правой фары
F13	10	Дальний свет левой фары
F14	10	Дальний свет правой фары
F15	10	Левые габаритные огни (передний + задний), подсветка номерного знака
F16	10	Правые габаритные огни (передний + задний), подсветка приборной панели
F17	10	Противотуманные фары (задние)
F18	10	Левые указатели поворота (передний + задний), лампа указателя поворота в приборной панели
F19	10	Правые указатели поворота (передний + задний), лампа указателя поворота в приборной панели
F20	15	Выключатель аварийной сигнализации, реле поворотов и аварийной сигнализации

Цепи комфорта: стеклоподъемники, обогрев, замки (F21-F30)

Блок предохранителей F21-F30 отвечает за системы комфорта и удобства в салоне УАЗ Патриот. Эти цепи обеспечивают работу электростеклоподъемников всех дверей, обогрев сидений, стекол и зеркал, а также центральную блокировку замков.

Выход из строя любого из этих предохранителей приводит к отказу соответствующей функции. Для диагностики проблем (например, неработающего обогрева сиденья или стеклоподъемника) в первую очередь следует проверить целостность соответствующего элемента в этом блоке и контакты на его посадочном месте.

Описание предохранителей F21-F30

Номер	Номинал (А)	Назначение цепи
F21	15	Обогрев сиденья водителя
F22	15	Обогрев сиденья переднего пассажира
F23	15	Центральный замок (блокировка/разблокировка дверей)
F24	15	Стеклоподъемник передней левой двери
F25	15	Стеклоподъемник передней правой двери
F26	15	Стеклоподъемник задней левой двери
F27	15	Стеклоподъемник задней правой двери
F28	10	Обогрев наружных зеркал заднего вида
F29	30	Обогрев заднего стекла
F30	15	Дополнительные цепи комфорта (может быть резервным или обслуживать, например, омыватель фар в некоторых комплектациях)

Аудиосистема и прикуриватель: соответствующие предохранители

Электропитание аудиосистемы и прикуривателя УАЗ Патриот защищено отдельными предохранителями в салонном монтажном блоке. Оба элемента расположены в зоне действия водителя и имеют критическое значение для комфортной эксплуатации автомобиля.

При выходе из строя любого из этих предохранителей соответствующее устройство перестанет функционировать. Проверка целостности плавких вставок – первый этап диагностики при отсутствии питания магнитолы или прикуривателя.

Характеристики и расположение предохранителей

Функция	Номер предохранителя	Номинал (А)	Блок расположения
Штатная аудиосистема (магнитола)	F1	10	Салонный (под панелью приборов)
Прикуриватель	F2	15	Салонный (под панелью приборов)

Аудиосистема (F1): Защищает цепи питания головного устройства (магнитолы), включая память настроек и основной функционал. Перегорает при коротком замыкании в проводах динамиков, нештатной нагрузке или установке оборудования, превышающего допустимую мощность.

Прикуриватель (F2): Обеспечивает безопасную работу гнезда прикуривателя и дополнительных 12V-розеток. Часто выходит из строя при подключении мощных потребителей (компрессоры, инверторы) или использовании разветвителей с превышением суммарного тока 15А.

Система безопасности: ABS, подушки, иммобилайзер

УАЗ Патриот оснащается комплексом систем активной и пассивной безопасности, включая ABS, фронтальные подушки безопасности и иммобилайзер. Эти компоненты взаимодействуют с электронными блоками управления и датчиками, обеспечивая защиту водителя и пассажиров в различных дорожных ситуациях.

Работа систем безопасности синхронизирована: ABS предотвращает потерю управления при торможении, подушки срабатывают при фронтальном ударе, а иммобилайзер блокирует несанкционированный запуск двигателя. Функционирование контролируется предохранителями, расположенными в монтажном блоке салона и подкапотном пространстве.

Антиблокировочная система (ABS): предотвращает блокировку колёс при экстренном торможении, сохраняя управляемость. Использует датчики скорости на ступицах и гидравлический блок. Защищается предохранителем 15А в салонном блоке.
Подушки безопасности: фронтальные модули для водителя и переднего пассажира. Активируются при ударе датчиками удара. Питание цепи контролируется предохранителем 10А в салонном блоке.
Иммобилайзер: противоугонная система, распознающая чип-ключ через антенну рулевой колонки. Блокирует топливный насос и зажигание при неверной идентификации. Защищён предохранителем 7.5А в подкапотном блоке.

Предохранители двигателя и топливной системы (F41-F50)

Блок предохранителей F41-F50 отвечает за критические компоненты силового агрегата и топливоподачи УАЗ Патриот. Эти элементы защиты предотвращают повреждение электронных блоков управления, исполнительных механизмов и датчиков при коротких замыканиях или перегрузках в цепях.

Отказ любого из предохранителей данной группы приводит к нарушению работы двигателя (вплоть до невозможности запуска), сбоям в системе впрыска топлива или некорректным показаниям контрольно-измерительных приборов. Замена должна производиться на предохранитель строго аналогичного номинала.

Назначение предохранителей F41-F50

Номер	Номинал (А)	Защищаемая цепь
F41	15	Главное реле системы управления двигателем (ЭБУ), реле топливного насоса
F42	15	Датчики ЭСУД (кислорода, детонации, фаз), регулятор холостого хода (РХХ)
F43	15	Форсунки двигателя
F44	15	Катушки зажигания
F45	10	Сигнал тахометра, диагностический разъем OBD-II
F46	15	Клапан продувки адсорбера, датчик абсолютного давления (ДАД)
F47	10	Цепь управления вентилятором системы охлаждения (низкая скорость)
F48	20	Цепь управления вентилятором системы охлаждения (высокая скорость)
F49	15	Топливный насос (бензонасос)
F50	10	Реле свечей накаливания (дизельные модификации), резерв

Спецпредохранители для противотуманных фар и фар ближнего света

Предохранители противотуманных фар и ближнего света расположены в основном монтажном блоке салона УАЗ Патриот. Они защищают электрические цепи от перегрузок и коротких замыканий, предотвращая повреждение дорогостоящих компонентов системы освещения.

Эти предохранители имеют индивидуальные номиналы в соответствии с нагрузкой защищаемых цепей. Их выход из строя приводит к полному отключению соответствующих осветительных приборов, что требует немедленной диагностики и замены.

Расположение и параметры

Функция	Номер слота	Номинал (А)
Противотуманные фары	F16	15
Левые фары ближнего света	F8	10
Правые фары ближнего света	F9	10

Ключевые особенности:

Предохранители фар ближнего света разделены по сторонам для повышения отказоустойчивости
Цепь противотуманок защищена более мощным предохранителем из-за повышенной нагрузки
Все предохранители выполнены в стандартном ножевидном формате (blade-type)

Важно: при повторном перегорании необходимо проверить:

Целостность электропроводки
Состояние контактов в разъемах фар
Корректность работы реле освещения

Предохранители цепи очистки стекол (омыватель и дворники)

Предохранители, защищающие цепи омывателей и стеклоочистителей, расположены в основном монтажном блоке УАЗ Патриот под капотом. Они предотвращают повреждение электропроводки и компонентов системы при коротких замыканиях или перегрузках.

Для корректной работы цепи используются отдельные предохранители на каждый функциональный узел: передний омыватель, передние дворники, задний омыватель и задний дворник (при наличии). Номиналы и расположение могут варьироваться в зависимости от года выпуска автомобиля.

Основные элементы защиты

Номер предохранителя	Ток (А)	Защищаемая цепь
F5	10	Омыватель лобового стекла
F6	15	Двигатель стеклоочистителя лобового стекла
F7	10	Омыватель заднего стекла (если оборудован)
F8	15	Двигатель стеклоочистителя заднего стекла (если оборудован)

Дополнительно в цепи задействовано реле стеклоочистителей (обычно реле K5 в монтажном блоке), управляющее питанием двигателей дворников. При выходе из строя реле или предохранителей F6/F8 стеклоочистители перестают функционировать.

Для диагностики неисправностей проверяйте целостность соответствующих предохранителей и контакты реле. При частом перегорании элемента ищите замыкание в проводах, неисправность двигателя стеклоочистителя или заклинивание механизма привода.

Силовые предохранители генератора и стартера в подкапотном блоке

В подкапотном монтажном блоке УАЗ Патриот (часто расположенном возле аккумулятора) выделена отдельная секция для мощных силовых предохранителей, отвечающих за критические цепи системы электрооборудования. Именно здесь находятся ключевые элементы защиты генератора и стартера.

Эти предохранители рассчитаны на очень высокие токи, протекающие в силовых цепях при работе стартера и генератора. Их выход из строя приводит к полному отказу соответствующих узлов, поэтому их состояние и целостность критически важны для запуска двигателя и работы системы зарядки.

Основные предохранители генератора и стартера

В подкапотном блоке силовые предохранители обычно обозначены как F1 и F2 и размещены в специальных держателях B1 и B2:

Обозначение	Номинал	Цвет корпуса	Защищаемая цепь
F1 (B1)	100 А	Синий	Генератор. Защищает цепь заряда аккумуляторной батареи. Выход из строя приводит к отсутствию зарядки АКБ (горит лампа разряда на панели приборов).
F2 (B2)	50 А	Красный	Стартер. Защищает силовую цепь управления втягивающим реле стартера. Перегорание этого предохранителя приводит к полной неработоспособности стартера (нет щелчка реле, стартер не крутит).

Важные аспекты:

Расположение: Четко идентифицируются в подкапотном блоке по надписям F1, F2 и номерам держателей B1, B2.
Назначение: Защищают толстые силовые провода, идущие непосредственно от аккумулятора к генератору (F1) и к втягивающему реле стартера (F2).
Диагностика: При проблемах с запуском (стартер не крутит) первым делом проверяют F2 (50А). При проблемах с зарядкой (горит лампа АКБ) – проверяют F1 (100А).
Замена: Категорически запрещается заменять эти предохранители на предохранители меньшего номинала или "жучки". Это может привести к возгоранию проводки. Используйте предохранители строго указанного номинала.

Маркировка номиналов: как расшифровать цифры на корпусе

Цифры на корпусе предохранителя УАЗ Патриот указывают его номинальный ток в амперах (А). Эта величина определяет максимальную силу тока, которую элемент способен пропускать без перегорания. Например, маркировка «15» означает 15 А, «20» – 20 А и т.д.

Расшифровка критична для корректной замены: установка предохранителя с завышенным номиналом может привести к перегреву проводки или возгоранию, а с заниженным – к частому перегоранию и отказу оборудования. Всегда используйте строго соответствующий схеме номинал.

Стандартная цветовая маркировка

Цвет корпуса дублирует цифровое обозначение номинала для быстрой идентификации:

Номинал (А)	Цвет корпуса
5	Коричневый
7.5	Коричневый
10	Красный
15	Синий
20	Жёлтый
25	Белый
30	Зелёный

Важные нюансы:

Предохранители на 7.5 А могут обозначаться дробным числом (7,5) или целым (7) в зависимости от производителя.
Микро-предохранители (тип Micro2/Micro3) используют аналогичную цветовую схему, но отличаются размерами.
При замене ориентируйтесь на цифры: цвет может незначительно варьироваться из-за различий в производстве.

Цветовая индикация предохранителей: зависимость от силы тока

Цвет корпуса плавкого предохранителя является его ключевым идентификатором и напрямую указывает на номинальный ток, который он способен пропускать до срабатывания. Эта стандартизированная цветовая маркировка позволяет быстро визуально определить силу тока предохранителя, не прибегая к поиску мелких цифр на корпусе, которые могут быть стерты или плохо читаемы.

Понимание соответствия цвета номинальному току критически важно при замене перегоревшего предохранителя. Установка предохранителя с неверным номиналом (особенно большего) может привести к перегреву проводки, повреждению электрооборудования автомобиля или даже возгоранию. Всегда используйте предохранитель того же цвета и номинала, что и вышедший из строя.

Таблица соответствия цвета предохранителя номинальному току

Цвет корпуса	Номинальный ток (Амперы)
Прозрачный (Бесцветный)	5A
Коричневый	7.5A
Красный	10A
Голубой (Синий)	15A
Желтый	20A
Прозрачно-белый (Белый)	25A
Зеленый	30A
Оранжевый (Розовый)	40A
Красный	50A
Синий	60A

Важное замечание: Особенно внимательно относитесь к прозрачным (бесцветным) предохранителям. На УАЗ Патриот они чаще всего соответствуют 5А, но из-за прозрачности корпуса их легко спутать с перегоревшим предохранителем другого номинала. Всегда проверяйте маркировку на торце или используйте таблицу, если есть сомнения.

Знание цветового кода позволяет быстро оценить состояние предохранителей в монтажном блоке УАЗ Патриот. Перегоревший предохранитель визуально отличается от целого: плавкая перемычка внутри разорвана (виден зазор), а на пластиковом корпусе вокруг контактов часто видны следы копоти или оплавления. Цвет корпуса при этом обычно остается неизменным, что и помогает идентифицировать номинал для замены.

Диагностика перегоревшего предохранителя: визуальные признаки

Визуальный осмотр – первый этап диагностики неисправности электрооборудования УАЗ Патриот. Перегоревший элемент легко идентифицировать без приборов, внимательно изучив состояние плавкой вставки внутри корпуса. Для корректной проверки предохранитель необходимо извлечь из блока, используя специальные пластиковые щипцы, расположенные в монтажном блоке.

Наиболее очевидным признаком служит обрыв металлической токопроводящей перемычки. Целостность перемычки просматривается через прозрачный пластиковый корпус. Рабочий предохранитель имеет сплошную проволоку, соединяющую оба контактных лепестка, без разрывов или выраженных сужений по всей длине.

Характерные визуальные дефекты

Полный разрыв перемычки: Четко видимое отсутствие соединения между контактами. Перемычка может быть полностью испарена или сохраняться фрагментарно по краям.
Оплавление и почернение: Потемнение внутренней поверхности корпуса или следы нагара на остатках перемычки. Указывает на сильный перегрев при коротком замыкании.
Деформация корпуса: Оплавление, вздутие или изменение цвета (пожелтение) пластика из-за критического перегрева.
Микротрещина в перемычке: Тонкий разрыв, иногда различимый только при ярком освещении и внимательном рассмотрении под разными углами.
Истончение перемычки: Локальное уменьшение толщины проволоки (часто с изменением цвета на синеватый), свидетельствующее о длительном перегреве из-за перегрузки.

Признак	Причина повреждения
Чистый разрыв без следов нагрева	Кратковременная значительная перегрузка
Почернение/оплавление перемычки и корпуса	Короткое замыкание в цепи
Истончение проволоки без разрыва	Длительная работа на границе номинала

Важно: Даже при отсутствии явных повреждений рекомендуется проверить подозрительный предохранитель мультиметром в режиме прозвонки. Иногда микротрещина не видна невооруженным глазом. Замену производите строго на предохранитель того же номинала (указан на корпусе).

Демонтаж предохранителя: использование съемника из блока

Специальный пластиковый съемник встроен непосредственно в блок предохранителей УАЗ Патриот для безопасного извлечения элементов. Он расположен в центральной части монтажного блока, обычно в гнезде рядом с крупными реле или свободными разъемами. Инструмент имеет компактные размеры и П-образную форму, что позволяет надежно захватывать корпус предохранителя.

Использование съемника исключает риск повреждения контактов гнезда или корпуса предохранителя металлическими инструментами. Перед демонтажем обязательно заглушите двигатель и выключите потребитель, связанный с извлекаемым предохранителем, для предотвращения короткого замыкания. Проверьте маркировку на крышке блока или схеме, чтобы точно идентифицировать нужный элемент.

Пошаговая процедура извлечения

Извлеките съемник: Захватите пальцами выступающие "плечи" съемника и потяните его вертикально вверх из посадочного гнезда.
Зафиксируйте предохранитель: Разведите гибкие "усы" съемника в стороны, подведите их к корпусу предохранителя с двух сторон и отпустите – пружинящие концы надежно обхватят пластиковый корпус элемента.
Извлеките элемент: Плавно потяните съемник с зафиксированным предохранителем строго вертикально вверх без перекоса. Избегайте резких движений и боковых нагрузок.
Проверьте состояние: Визуально осмотрите извлеченный предохранитель. Перегоревшая нить внутри прозрачного корпуса или потемнение указывают на необходимость замены.

Ключевое правило	Последствия нарушения
Используйте только штатный съемник	Поломка креплений гнезда, деформация контактов, повреждение корпуса предохранителя
Извлекайте предохранитель строго вертикально	Загибание контактных ножек, заклинивание элемента в гнезде

Правила замены предохранителей: отключение аккумулятора

Обязательным условием безопасной замены предохранителей на УАЗ Патриот является предварительное отключение аккумуляторной батареи. Это исключает риск короткого замыкания при извлечении или установке элементов, а также предотвращает повреждение электронных компонентов автомобиля случайным контактом инструментов с токоведущими частями.

Игнорирование данного требования может привести к выходу из строя контроллеров, реле, проводки или новых предохранителей. Особенно критично это для цепей с электронными блоками управления (ЭБУ двигателя, АБС, SRS), где даже кратковременное замыкание вызывает дорогостоящие поломки.

Правильная последовательность действий

Заглушите двигатель и извлеките ключ из замка зажигания
Наденьте диэлектрические перчатки для защиты от случайного разряда
Ослабьте ключом на 10 мм гайку отрицательной клеммы (чёрный провод, маркировка «-»)
Снимите клемму с аккумулятора и изолируйте её резиновым чехлом или плотной тканью
Выждите 3-5 минут для разрядки конденсаторов в электронных системах
Только после этого приступайте к диагностике и замене предохранителей

Ошибка	Последствие
Отключение только "+" клеммы	Сохранение опасного потенциала на кузове
Работа без перчаток	Риск ожогов при случайном замыкании
Недопустимая замена "жучками"	Пожар из-за перегрева проводки

После завершения работ наденьте клемму АКБ в обратном порядке: сначала плотно зафиксируйте положительную клемму (красный провод, «+»), затем – отрицательную. Убедитесь в отсутствии искрения при контакте.

Выбор аналога: соответствие номиналу и типоразмеру

При замене перегоревшего предохранителя критически важно соблюдать два ключевых параметра: номинальный ток и типоразмер корпуса. Номинал, измеряемый в амперах (А), должен точно соответствовать значению, указанному на крышке блока предохранителей или в схеме электрооборудования УАЗ Патриот. Отклонение от заданного номинала нарушает защитные функции цепи.

Типоразмер определяет геометрию корпуса и контактных ножек предохранителя. Несовпадение габаритов приводит к неплотной посадке в гнезде, что вызывает искрение, нагрев и оплавление пластика. На УАЗ Патриот применяются преимущественно ножевые предохранители стандартов Mini (низкопрофильные), ATO/ATC (стандартные) и Maxi (усиленные), каждый из которых имеет уникальные размеры контактов.

Критерии корректной замены

Параметр	Требования	Риски нарушения
Номинальный ток	Полное соответствие значению (например, 5А, 10А, 15А)	Завышение: перегрев проводки, риск возгорания Занижение: ложные срабатывания, разрыв цепи под нагрузкой
Типоразмер	Идентичность длины/ширины корпуса, формы и толщины контактов	Неполный контакт: искрение, окисление, падение напряжения Невозможность установки в штатное гнездо

Маркировка оригинальных предохранителей всегда содержит значение номинала (цифра) и тип корпуса (буквенный индекс). При использовании аналогов проверяйте соответствие визуально: новый предохранитель должен иметь идентичные габариты и цветовую маркировку, соответствующую току срабатывания.

Последствия установки предохранителя повышенного номинала

Установка предохранителя с номиналом тока, превышающим значение, предусмотренное заводской схемой для конкретной цепи, нарушает принцип селективной защиты электрооборудования УАЗ Патриот. Предохранитель перестаёт выполнять свою основную функцию – мгновенно разрывать цепь при возникновении токов перегрузки или короткого замыкания.

Повышенный номинал приводит к тому, что плавкая вставка не сгорает в момент аварии, а пропускает через защищаемую цепь ток, значительно превосходящий её расчётную нагрузочную способность. Это создаёт условия для последовательного выхода из строя компонентов системы.

Критические риски для автомобиля

Основные последствия установки "нештатного" предохранителя:

Перегрев и возгорание электропроводки: Токи, превышающие допустимые для сечения провода, вызывают его сильный нагрев. Изоляция плавится, возникает риск короткого замыкания и пожара в моторном отсеке или салоне.
Выход из строя дорогостоящего оборудования: Блоки управления (ЭБУ двигателя, АБС, климат-контроля), датчики, реле, электродвигатели (вентиляторов, стеклоподъёмников, бензонасоса) сгорают, не получив защиты от перегрузки.
Повреждение разъёмов и контактов: Высокая температура в цепи оплавляет пластиковые корпуса разъёмов и ухудшает проводимость контактных групп, приводя к нестабильной работе систем.
Каскадные отказы: Повреждение одного элемента (например, реле) из-за перегрузки может вызвать цепную реакцию и выход из строя связанных с ним узлов.

Компонент	Типичное последствие перегрузки
Электропроводка	Плавление изоляции, КЗ, пожар
Блоки управления (ЭБУ)	Необратимое повреждение микросхем
Электродвигатели (стеклоподъёмники, вентиляторы)	Обмотка статора, коллектор
Реле	Запаивание/обгорание контактов, разрушение корпуса
Датчики	Выход из строя чувствительного элемента

Важно понимать: Предохранитель защищает прежде всего проводку цепи от перегрева и пожара. Установка "жучка" или предохранителя большего номинала для временного "решения" проблемы постоянного перегорания штатного – крайне опасная практика. Она лишь маскирует реальную неисправность (короткое замыкание, перегрузку цепи, неисправность потребителя), усугубляя её и приводя к масштабным повреждениям.

Единственно правильное действие при частом перегорании предохранителя – диагностика цепи для выявления и устранения первопричины перегрузки с последующей установкой элемента защиты строго заводского номинала.

Частые причины перегорания цепей стеклоподъемников и замков

Основная причина перегорания предохранителей в цепях электростеклоподъемников и центрального замка – превышение допустимой токовой нагрузки. Это происходит из-за резкого увеличения силы тока в момент активации механизмов, когда электродвигатели или соленоиды испытывают аномальное сопротивление.

Замыкания в проводке также провоцируют мгновенное перегорание предохранителя. Повреждение изоляции проводов, их перетирание о металлические кромки кузова или окисление контактов создают путь для тока мимо нагрузки, вызывая короткое замыкание.

Распространенные источники проблем

Заедание механизмов: Загрязнение направляющих стекол, износ роликов или деформация деталей подъемника увеличивают усилие, необходимое двигателю. Аналогично, заклинивание тяг или ригелей замка приводит к перегрузке соленоидов.
Неисправность электродвигателей: Износ щеток, межвитковое замыкание обмоток, попадание влаги или закисание внутренних узлов мотора повышают его потребляемый ток.
Коррозия и плохой контакт: Окисление разъемов в дверях (особенно в районе гофры между кузовом и дверью), клемм моторчиков или управляющих кнопок создает локальные перегревы и рост сопротивления.

Диагностика: Для поиска причины необходим последовательный замер мультиметром:

Сопротивления цепи на участках после предохранителя.
Падения напряжения под нагрузкой на подозрительных соединениях.
Потребляемого тока исправным мотором/соленоидом для сравнения с номиналом.

Узел	Характерные неисправности	Последствия для цепи
Дверная проводка	Обрыв/перетирание жил, влага в разъемах	КЗ, рост сопротивления
Мотор стеклоподъемника	Износ щеток, заклинивание подшипников	Повышенный пусковой ток
Механизм замка	Засорение, обледенение, сломанные тяги	Перегрузка соленоида

Профилактика: Регулярная очистка и смазка механизмов, защита разъемов от влаги герметиком, проверка целостности проводки при снятии обшивок. Использование предохранителей строго номинала, указанного в схеме.

Проблемы с прикуривателем: диагностика и замена элемента

Наиболее частая причина неработоспособности прикуривателя на УАЗ Патриот – перегоревший предохранитель. Это происходит из-за перегрузки цепи при подключении мощных потребителей (компрессоры, зарядные устройства) или короткого замыкания в гнезде. Первым шагом всегда должна быть проверка целостности соответствующего предохранителя.

Предохранитель прикуривателя расположен в основном монтажном блоке салона (под панелью приборов со стороны водителя). Для УАЗ Патриот актуальных поколений он обычно обозначается как F5 (реже F22) и имеет номинал 15 А. Точное положение и маркировку уточняйте в руководстве по эксплуатации конкретной модели года выпуска.

Диагностика неисправности

Порядок проверки цепи прикуривателя:

Заглушите двигатель и выньте ключ из замка зажигания.
Откройте крышку блока предохранителей в салоне (под рулевой колонкой).
Извлеките предохранитель F5 (15А) с помощью специальных щипцов на крышке блока или пинцета.
Визуально осмотрите плавкую перемычку внутри предохранителя: разрыв нити или потемнение колбы указывают на перегорание.
Если предохранитель цел, проверьте контакты гнезда прикуривателя на предмет окисления, загрязнения или деформации с помощью фонарика.
При наличии мультиметра проверьте напряжение на контактах гнезда при включенном зажигании (должно быть ~12В относительно массы).

Замена предохранителя выполняется в обратном порядке:

Убедитесь, что новый предохранитель имеет точно такой же номинал (15А).
Установите его в гнездо F5 до характерного щелчка, соблюдая положение контактов.
Проверьте работу прикуривателя, включив зажигание.
Если предохранитель сразу перегорает снова – ищите короткое замыкание в цепи (проводка, гнездо, подключенные устройства).

Параметр	Значение
Номер предохранителя	F5 (F22 для некоторых модификаций)
Номинал тока	15 А
Цвет корпуса	Голубой
Доп. защищаемые цепи	Розетка 12V в багажнике (при наличии)

Важно: Никогда не используйте "жучки" или предохранители повышенного номинала – это может привести к перегреву проводки и возгоранию. При повторном перегорании после замены обязательна углубленная диагностика утилизатора и электропроводки.

Отказ освещения салона: проверка соответствующих предохранителей

При отказе освещения салона (плафона) на УАЗ Патриот первичной диагностикой является проверка целостности предохранителей. Основной предохранитель, отвечающий за эту цепь – F16 номиналом 15А, расположенный в салонном блоке предохранителей. Его перегорание приводит к полному отключению плафона и подсветки бардачка.

Дополнительно рекомендуется проверить предохранитель F8 (10А), который в некоторых модификациях связан с цепью подсветки салона. Оба элемента находятся в основном монтажном блоке слева от рулевой колонки под декоративной крышкой.

Порядок проверки и замены

Снимите защитную крышку блока предохранителей, нажав на фиксаторы.
Используя схему на внутренней стороне крышки, найдите предохранители:
- F16 (15А) – основной для освещения салона
- F8 (10А) – резервный для подсветки
Извлеките предохранители специальным пинцетом из гнезда блока.
Проверьте целостность металлической нити:
- Неповрежденный – нить соединяет контакты
- Перегоревший – нить разорвана
Замените дефектные предохранители строго на аналогичные по номиналу.

Номер	Номинал	Функции
F16	15А	Плафон освещения, подсветка бардачка
F8	10А	Центральный замок, подсветка салона (в отдельных комплектациях)

При повторном перегорании после замены необходима диагностика электропроводки на предмет короткого замыкания.

Неисправности вентилятора печки: связь с защитными элементами

Отказ вентилятора отопителя на УАЗ Патриот часто связан с повреждением защитных элементов электроцепи. Предохранители и реле предотвращают перегрев проводки при коротких замыканиях или перегрузках, принимая удар на себя. При неработающем вентиляторе первичная диагностика всегда начинается с проверки этих компонентов.

Электрическая схема вентилятора печки включает несколько ключевых точек защиты: основной предохранитель силовой цепи, предохранитель цепи управления скоростями и реле включения. Их выход из строя приводит к полному или частичному отказу работы вентилятора на определенных режимах.

Ключевые защитные элементы и диагностика

Основные элементы, влияющие на работу вентилятора:

Предохранитель F16 (30А): Защищает силовую цепь двигателя вентилятора. Расположен в монтажном блоке салона. Перегорает при заклинивании двигателя или КЗ в проводке.
Предохранитель F5 (7.5А): Отвечает за цепь управления реле и переключателем скоростей. Находится там же. Повреждается при неисправностях резистора или подрулевого переключателя.
Реле вентилятора (К6): Коммутирует питание на двигатель. Установлен в релейном блоке рядом с монтажным блоком предохранителей. Неисправность приводит к отсутствию работы на всех скоростях.

Алгоритм проверки при отказе вентилятора:

Визуально осмотреть F16 и F5. Заменить перегоревшие предохранители на аналогичные по номиналу.
Проверить реле К6: поставить заведомо исправное реле на его место в блоке.
Протестировать работу вентилятора на всех скоростях после замены элементов.

Элемент	Блок	Номинал	Симптомы неисправности
F16	Салонный	30А	Вентилятор не работает ни на одной скорости
F5	Салонный	7.5А	Отсутствие работы на отдельных скоростях
К6	Релейный	Стандартное 4-конт.	Полное отключение вентилятора, щелчки при включении

Если замена предохранителей/реле не восстановила работу, проблема может быть в самом двигателе, резисторе скоростей, переключателе на панели или обрыве проводки. Особое внимание стоит уделить контактам реле и колодке резистора – окисление в этих узлах имитирует симптомы перегоревшего предохранителя.

Отсутствие заряда АКБ: проверка силовых цепей генератора

При неисправностях заряда аккумулятора первичной диагностике подлежат силовые цепи генератора. Они обеспечивают передачу тока от генератора к АКБ и включают высоконагруженные провода, клеммы, защитные элементы.

Отсутствие напряжения в цепи требует последовательной проверки соединений на обрыв, коррозию или ослабление контактов. Критично исключить повреждение основных кабелей и точек заземления.

Порядок проверки силовой цепи

Визуальный осмотр:
- Проверьте целостность толстого провода (сечение 16–25 мм²) от клеммы "30" генератора до плюсовой клеммы АКБ.
- Убедитесь в отсутствии оплавлений изоляции, окисления наконечников или трещин.
Контроль контактов:
- Затяните болты на клемме генератора и креплении АКБ (момент 8–12 Н·м).
- Очистите от окислов клеммы АКБ и контакт "массы" на кузове (обычно возле аккумулятора).
Проверка целостности цепи:
- Измерьте мультиметром сопротивление между клеммой "30" генератора и "+" АКБ. Норма: 0–0,5 Ом.
- Проверьте сопротивление "массы": между корпусом генератора и "-" АКБ. Превышение 0,5 Ом указывает на плохой контакт.

Точка измерения	Нормальное значение	Отклонение
Напряжение на клемме "30" генератора (двигатель работает)	13,5–14,7 В	Ниже 13 В: неисправность генератора или регулятора
Напряжение на "+" АКБ (двигатель работает)	13,5–14,7 В	На 0,5 В ниже, чем на клемме "30": обрыв в силовой цепи

При расхождении напряжений между генератором и АКБ проверьте предохранитель F16 (60А) в монтажном блоке. Он защищает силовую цепь и при перегорании полностью прерывает заряд.

Если цепь исправна, но заряд отсутствует, причина в генераторе, регуляторе напряжения или обмотке возбуждения. Требуется углубленная диагностика электронных компонентов.

Комплект запасных предохранителей для УАЗ Патриот: рекомендуемый набор

Наличие базового набора запасных предохранителей в автомобиле критически важно для оперативного восстановления работоспособности электросистем в полевых условиях. Отсутствие нужного номинала может заблокировать эксплуатацию машины при перегорании ответственных цепей.

Рекомендуется комплектовать набор из расчета частоты отказов и критичности защищаемых узлов. Основу должны составлять предохранители на 5-30А, с акцентом на цепи освещения, топливного насоса и контроллера ЭСУД. Общее количество – не менее 15-20 штук разных номиналов.

Номинал (А)	Ответственные цепи	Рекомендуемый запас
5	Бортовой компьютер, габариты	3-4 шт
7.5	Противотуманные фары, стоп-сигналы	3 шт
10	Звуковой сигнал, прикуриватель	4 шт
15	Стеклоочистители, обогрев зеркал	4 шт
20	Топливный насос, ЭБУ двигателя	3 шт
25	Фары ближнего/дальнего света	2 шт
30	Обогрев заднего стекла, климат-контроль	2 шт

Дополнительно включите в набор:

Пинцет для извлечения (хранится в монтажном блоке)
Мультиметр для диагностики
Схему расположения предохранителей (копию в бардачке)

Список источников

При подготовке материалов по предохранителям УАЗ Патриот использовались следующие категории источников.

Данные взяты из официальной и технической документации, а также профильных изданий по автомобильной тематике.

Официальное руководство по эксплуатации УАЗ Патриот - базовое описание блоков предохранителей и реле
Электрические схемы УАЗ-3163 - заводские принципиальные схемы электрооборудования
Каталоги автозапчастей УАЗ - номенклатура предохранителей и их технические характеристики
Технические бюллетени сервисных центров - разъяснения по модификациям блоков предохранителей
Профильные автомобильные форумы (UAZ Patriot Club, 4x4 Forum) - практический опыт владельцев
Видеообзоры блоков предохранителей на автомобильных YouTube-каналах - визуальное расположение элементов
Справочники по автоэлектрике - общие принципы работы предохранительных систем
