Предохранители ВАЗ-2111 - устройство, проверка и замена блока защиты

Статья обновлена: 18.08.2025

Электрическая система любого автомобиля требует надежной защиты от перегрузок и коротких замыканий.

В ВАЗ-2111 эту функцию выполняет блок предохранителей – ключевой узел, предотвращающий выход из строя дорогостоящего электрооборудования.

Знание расположения, назначения и правил замены предохранителей критически важно для диагностики неисправностей и безопасной эксплуатации автомобиля.

Эта статья содержит полную информацию о монтажном блоке ВАЗ-2111: схему расположения элементов, расшифровку номиналов и практические рекомендации по обслуживанию системы защиты.

Назначение блока предохранителей ВАЗ-2111

Блок предохранителей (монтажный блок) в автомобиле ВАЗ-2111 выполняет функцию централизованной защиты электрооборудования от перегрузок и коротких замыканий. Он объединяет предохранители и реле, контролирующие подачу тока ко всем ключевым системам транспортного средства.

Основная задача блока – предотвращение повреждения дорогостоящих электронных компонентов и возгорания проводки при аномальных скачках напряжения. Каждый предохранитель отвечает за конкретную электрическую цепь, разрывая её при превышении номинального тока.

Защищаемые системы

• Осветительные приборы: фары, габариты, стоп-сигналы
• Управление двигателем: ЭБУ, топливный насос, форсунки, зажигание
• Комфортные функции: вентилятор печки, обогрев стекол, стеклоподъёмники
• Безопасность: стеклоочистители, аварийная сигнализация
• Дополнительные цепи: магнитола, прикуриватель, диагностический разъём

Реле в блоке обеспечивают коммутацию высоконагруженных цепей (например, стартера или вентилятора охлаждения), снижая нагрузку на кнопки управления и выключатели. Отказ любого элемента защиты приводит к отключению соответствующей системы, что требует оперативной диагностики.

Где находится монтажный блок в салоне ВАЗ-2111

Монтажный блок предохранителей и реле в ВАЗ-2111 расположен в салоне автомобиля со стороны водителя. Он закреплен под панелью приборов (торпедо), непосредственно над педальным узлом.

Блок скрыт за пластиковой защитной крышкой прямоугольной формы. Крышка крепится на двух защелках в верхней части и легко снимается для доступа к предохранителям и реле.

Как получить доступ к блоку

1. Отодвиньте водительское кресло максимально назад для удобства.
2. Найдите вертикальную панель под рулевой колонкой (левее педалей).
3. Пальцами возьмитесь за верхний край прямоугольной крышки.
4. Потяните крышку строго на себя, преодолевая сопротивление защелок.
5. После снятия крышки откроется доступ к монтажному блоку.

Примечание: На внутренней стороне крышки обычно размещена схема расположения предохранителей с их номиналами и назначением – используйте ее для идентификации элементов.

Расположение блока предохранителей под капотом

На автомобиле ВАЗ-2111 основной монтажный блок предохранителей и реле расположен в подкапотном пространстве. Он сконцентрирован в едином корпусе для удобства обслуживания и защиты электрических цепей от перегрузок.

Конструктивно блок закреплён в передней части моторного отсека, ближе к водительской стороне кузова. Корпус выполнен из чёрного пластика с откидной крышкой, на которой нанесена схема расположения элементов и их номиналы.

Точное местоположение и особенности

• Горизонтальная ориентация: Блок установлен на моторном щите параллельно лобовому стеклу.
• Фиксация: Закреплён на двух пластиковых защёлках, которые необходимо отжать для демонтажа.
• Доступ: Для обслуживания требуется открыть капот и снять защитную крышку, поддев её за специальные пазы.
• Важно: Рядом проходит жгут проводки – избегайте резких движений при извлечении предохранителей.

Элемент	Расположение в блоке
Силовые предохранители (F1-F20)	Верхний ряд, крупные корпуса
Мини-предохранители (F21-F32)	Нижний ряд, компактные слоты
Реле (K1-K12)	Центральная часть, квадратные гнёзда

1. Откройте капот и встаньте лицом к лобовому стеклу.
2. Найдите прямоугольный корпус размером ≈25×15 см справа от вакуумного усилителя тормозов.
3. Потяните крышку блока вверх, освобождая фиксаторы по углам.

Как открыть крышку основного блока предохранителей

Основной блок предохранителей на ВАЗ-2111 расположен в моторном отсеке слева, непосредственно рядом с аккумуляторной батареей. Перед вскрытием обязательно заглушите двигатель, выключите зажигание и снимите клемму «минус» с аккумулятора для исключения короткого замыкания.

Крышка блока изготовлена из черного пластика и фиксируется двумя защелками по боковым сторонам. Защелки направлены вертикально вниз и имеют небольшие выступы для пальцев. Для доступа к предохранителям требуется одновременное отжатие обоих фиксаторов.

Порядок снятия крышки

1. Встаньте со стороны водителя перед открытым капотом
2. Левой рукой придерживайте крышку сверху
3. Указательным и большим пальцами правой руки нажмите одновременно на обе боковые защелки, утопив их вниз
4. Плавно потяните крышку вертикально вверх до полного отделения от корпуса

При установке крышки на место совместите нижние направляющие с пазами блока, затем надавите сверху до характерного щелчка обеих защелок. Убедитесь в отсутствии перекосов и плотном прилегании по всему периметру.

Снятие и установка монтажного блока

Перед началом работ обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания и повреждения электрооборудования. Подготовьте необходимые инструменты: ключ на 10, крестовую и плоскую отвертки, а также фонарик для лучшей видимости в нише под панелью приборов.

Убедитесь, что автомобиль стоит на ровной поверхности с затянутым ручным тормозом. Проверьте маркировку колодок проводов перед отсоединением – рекомендуется сфотографировать или зарисовать схему подключения. Все действия выполняйте аккуратно, без резких усилий, чтобы не повредить пластиковые крепления и контакты.

Порядок снятия блока:

1. Снимите декоративную накладку тоннеля возле рычага КПП
2. Открутите 2 винта крепления защитной крышки блока (расположены сверху)
3. Сдвиньте крышку в сторону салона и снимите её
4. Отожмите фиксаторы всех колодок проводов
5. Аккуратно отсоедините разъёмы (K1-K5) от гнёзд блока
6. Выкрутите 2 гайки крепления корпуса ключом на 10
7. Потяните блок на себя и извлеките его из посадочного места

Установка выполняется в обратной последовательности:

1. Заведите блок в нишу, совместив монтажные отверстия со шпильками кузова
2. Зафиксируйте корпус гайками с усилием 8-10 Н∙м
3. Подсоедините колодки проводов до характерного щелчка фиксаторов
4. Проверьте надёжность посадки всех разъёмов
5. Установите защитную крышку, закрепив её винтами
6. Смонтируйте декоративную накладку тоннеля
7. Подключите аккумулятор и протестируйте работу электрооборудования

Особое внимание уделите правильности подключения разъёмов – перепутанные колодки вызовут сбои в работе систем. После установки включите зажигание и проверьте функционирование фар, поворотников, дворников и стеклоподъёмников для подтверждения корректного монтажа.

Типы предохранителей для ВАЗ-2111 (цветовая маркировка)

Цвет корпуса предохранителя напрямую соответствует его номинальному току и является универсальным стандартом для быстрой идентификации. Каждому значению силы тока присвоен уникальный оттенок пластика, что исключает путаницу при замене элементов в блоке.

Использование предохранителя с несоответствующим номиналом опасно: слишком высокий ток может вызвать повреждение электропроводки или пожар, а слишком низкий – привести к частому перегоранию элемента. Строго соблюдайте соответствие цвета при замене.

Соответствие цветов и номиналов

Цвет корпуса	Номинальный ток (А)
Оранжевый	5
Коричневый	7.5
Красный	10
Синий	15
Жёлтый	20
Белый / Прозрачный	25
Зелёный	30

Номиналы силы тока предохранителей ВАЗ-2111

Каждый предохранитель в блоке защиты ВАЗ-2111 рассчитан на строго определенный номинальный ток, который указывается в амперах (А) на корпусе элемента. Этот параметр определяет максимальную нагрузку, которую может выдержать цепь до срабатывания защиты.

Подбор номинала осуществляется в соответствии с электрической схемой автомобиля: превышение допустимого значения грозит расплавлением проводки, а занижение – преждевременным перегоранием предохранителя и отказом оборудования.

Таблица номиналов основных предохранителей

Номер предохранителя	Защищаемые цепи	Номинальный ток (А)
F1	Противотуманные фары, обогрев заднего стекла	15
F3	Прикуриватель, часы, подсветка приборов	10
F5	Стеклоочистители, омыватель лобового стекла	15
F8	Правые фары (ближний свет)	7.5
F10	Топливный насос, контроллер ЭСУД	15
F12	Стоп-сигналы, указатели поворотов	7.5
F16	Электростеклоподъемники	25

Важно: Номиналы могут незначительно варьироваться в зависимости от года выпуска и комплектации. Точные значения всегда дублируются на обратной стороне крышки блока предохранителей.

Карта предохранителей: расшифровка значков на крышке

Крышка блока предохранителей ВАЗ-2111 содержит схему-карту с условными обозначениями, указывающими назначение каждого элемента защиты и реле. Эта карта является ключом к быстрой идентификации цепей, защищаемых конкретными предохранителями.

Символы на карте стандартизированы и представляют графические пиктограммы или буквенно-цифровые коды, соответствующие электрическим компонентам автомобиля. Точное соответствие значков может незначительно варьироваться в зависимости от года выпуска и комплектации.

Основные группы значков и их расшифровка

• Освещение:
  • ⛯ / Фары: Габаритные огни, подсветка номерного знака
  • ☀ / Луч: Ближний или дальний свет фар (часто раздельно)
  • ↻ / Поворот: Указатели поворота и аварийная сигнализация
  • ◑ / Стоп: Стоп-сигналы
• Комфорт и управление:
  • ♨ / Вентилятор: Вентилятор отопителя (печки)
  • Ⓐ / Дворники: Стеклоочистители и омыватель лобового стекла
  • ⏚ / Замок: Центральный замок, электростеклоподъемники
  • ⏎ / Звук: Звуковой сигнал (клаксон)
• Системы двигателя:
  • ⎓ / Инжектор: Контроллер ЭСУД (мозги), форсунки, топливный насос
  • λ / Датчик: Датчик кислорода (лямбда-зонд)
  • ⚡ / Зажигание: Катушка зажигания
• Прочее оборудование:
  • ⊞ / Прикуриватель: Розетка прикуривателя
  • ! / Стоп!: Аварийная сигнализация (часто дублирует повороты)
  • ⏻ / Магнитола: Штатная аудиосистема
  • ⏏ / Свечи: Подогрев заднего стекла

Символ	Назначение цепи	Типовой номинал (А)
⛯ / Фары	Габаритные огни (левый/правый)	7.5
☀ / Луч	Ближний свет фар (правый)	7.5
♨ / Вентилятор	Вентилятор отопителя (скорости)	20 / 30
⎓ / Инжектор	Контроллер ЭСУД, форсунки	15
⊞ / Прикуриватель	Розетка прикуривателя	30
⏏ / Свечи	Подогрев заднего стекла	20

Важно: Всегда сверяйтесь с актуальной картой на вашей крышке блока! Номиналы и расположение предохранителей могут отличаться. При отсутствии крышки или поврежденной карте используйте официальное руководство по ремонту ВАЗ-2111.

Назначение реле в блоке ВАЗ-2111

Реле в блоке предохранителей ВАЗ-2111 выполняют функцию электронных выключателей, управляющих подачей тока к энергоемким потребителям без прямой нагрузки на малогабаритные контакты замка зажигания или кнопок. Они предотвращают перегрев и выход из строя низкоамперных цепей управления, размыкая или замыкая силовые линии при получении сигнала от маломощных источников (например, при повороте ключа зажигания).

Основная задача реле – обеспечение безопасной коммутации высоких токов (до 30-40А) для таких систем, как топливный насос, вентилятор охлаждения, фары головного света, обогрев заднего стекла и стеклоочистители. Без реле управление этими потребителями через тонкие провода и малые контакты привело бы к их быстрому разрушению из-за электрической дуги и перегрузки.

Ключевые функции реле

• Гальваническая развязка: Изоляция цепей управления от силовых линий для защиты электронных компонентов (ЭБУ, датчиков) от помех и скачков напряжения.
• Усиление сигнала: Преобразование слабого управляющего тока (0.1–0.5А) в мощный выходной сигнал (15–40А), необходимый для работы электродвигателей и нагревателей.
• Автоматизация процессов: Автономное включение/выключение систем по команде ЭБУ или датчиков (например, активация вентилятора при достижении заданной температуры).

Типичное реле в блоке	Управляемая система	Последствия отказа
Реле топливного насоса	Подача бензина в рампу	Невозможность запуска двигателя
Реле вентилятора радиатора	Охлаждение двигателя	Перегрев мотора, закипание ОЖ
Реле ближнего света	Фары головного освещения	Отсутствие света при двилении ночью
Реле обогрева заднего стекла	Устранение конденсата и льда	Ухудшение видимости через зеркало

Важно: Неисправное реле часто имитирует поломку самой управляемой системы. Проверка работоспособности реле (постукивание, замена на аналог) – первоочередная диагностическая процедура при отказе критичных узлов автомобиля.

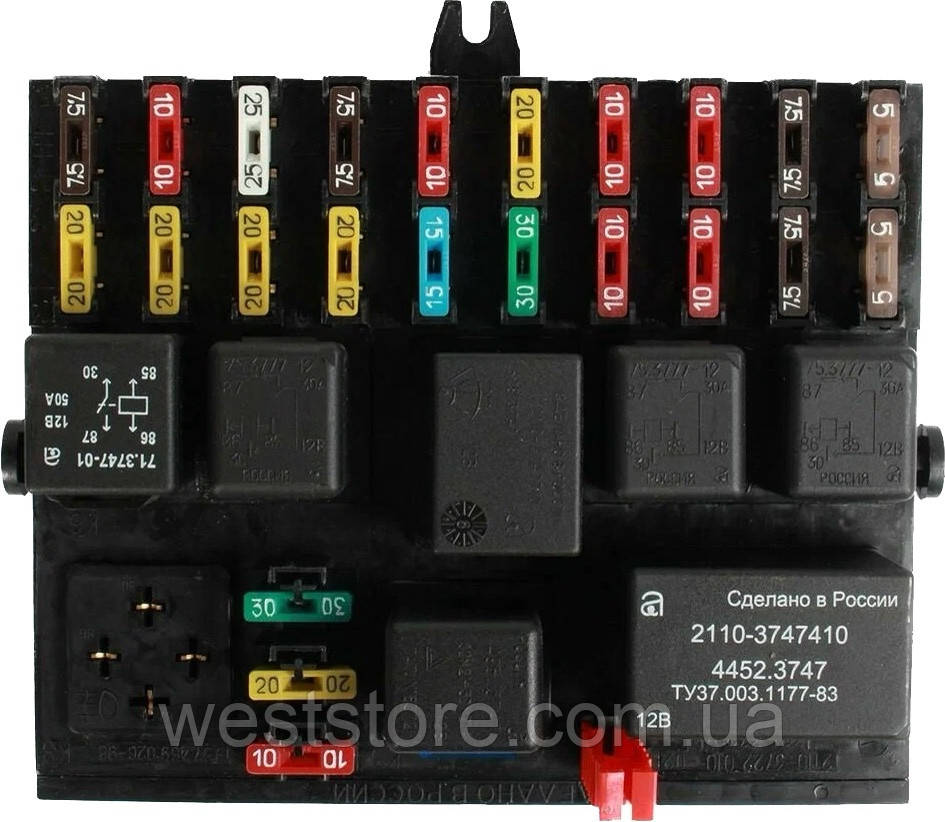

Схема расположения элементов в основном блоке

Основной блок предохранителей ВАЗ-2111 расположен в моторном отсеке, за аккумуляторной батареей. Он объединяет силовые предохранители и реле, критичные для работы электросистем автомобиля. Корпус блока имеет маркировку позиций каждого элемента для упрощения идентификации.

Расположение компонентов строго регламентировано и дублируется на обратной стороне защитной крышки. Схема организована в три горизонтальных ряда: верхний содержит крупногабаритные реле, средний – силовые предохранители, нижний – малогабаритные реле и дополнительные предохранители.

Детализация компоновки

Позиция	Элемент	Номинал/Тип
1-3	Реле включения вентилятора охлаждения	90.3747
4-5	Реле обогрева заднего стекла	90.3747
6	Предохранитель бензонасоса (F9)	15А
7	Предохранитель ЭБУ (F19)	15А
8-9	Реле стеклоочистителей	90.3747
10	Предохранитель прикуривателя (F6)	30А
11	Реле ближнего света	90.3747
12	Реле дальнего света	90.3747
13	Предохранитель вентилятора отопителя (F8)	30А
14	Предохранитель электростеклоподъемников (F7)	30А

Дополнительные элементы в нижнем ряду включают реле поворотов (позиция 15), реле аварийной сигнализации (позиция 16) и предохранитель цепи задних фонарей (F2, 10А). Все компоненты зафиксированы в посадочных гнездах с цветовой маркировкой, соответствующей номиналу предохранителей.

Как узнать назначение каждого предохранителя

Назначение каждого плавкого предохранителя в блоке ВАЗ-2111 четко указано на специальной схеме. Эта схема расположена непосредственно на внутренней стороне защитной пластиковой крышки самого монтажного блока предохранителей и реле. Снимите крышку, чтобы получить к ней доступ.

Схема представляет собой рисунок или чертеж блока с пронумерованными позициями, соответствующими гнездам предохранителей (F1, F2, F3 и т.д.). Рядом с каждой позицией указано название защищаемой цепи или устройства на русском языке. Дополнительно используется цветовая маркировка, соответствующая номинальному току предохранителя.

Основные источники информации о назначении:

• Схема на крышке блока предохранителей: Самый главный и первичный источник, всегда актуален для конкретного автомобиля.
• Руководство по эксплуатации (мануал) автомобиля: Содержит дублирующую схему и часто более подробные пояснения.
• Официальные источники в интернете: Сайты производителя (Lada), крупные автомобильные порталы (например, exist.ru, drom.ru в разделах справочников) предоставляют точные цифровые копии схем.
• Электросхемы: Полные принципиальные схемы электрооборудования ВАЗ-2111, где предохранители обозначены в контексте всей цепи.

Для точной идентификации и проверки:

1. Найдите схему на крышке блока предохранителей или в мануале.
2. Определите номер нужного предохранителя (F1, F2 и т.д.) по его физическому расположению в блоке.
3. Сопоставьте этот номер с описанием на схеме.
4. Проверьте целостность предохранителя визуально (обрыв нити) или с помощью мультиметра в режиме прозвонки/измерения сопротивления (исправный покажет близкое к нулю сопротивление).

Номер предохранителя (F)	Пример назначения (ВАЗ-2111)	Номинальный ток (А)
F1	Передние противотуманные фары	10
F3	Стеклалоподъемники дверей	25
F5	Обогрев заднего стекла	30
F7	Правая фара ближнего света	7.5
F8	Левая фара ближнего света	7.5
F10	Прикуриватель, часы	30
F18	Стоп-сигнал, указатели поворота	10

Инструменты для проверки и замены предохранителей

Для самостоятельной диагностики и замены перегоревших предохранителей на ВАЗ-2111 потребуется минимальный набор специализированных инструментов. Их наличие гарантирует безопасное извлечение элементов из монтажного блока без повреждения гнёзд и соседних цепей.

Обязательно отключайте минусовую клемму аккумулятора перед любыми манипуляциями с блоком предохранителей. Это исключит риск короткого замыкания и защитит электронику автомобиля от случайных скачков напряжения.

Основные приспособления

• Пинцет-экстрактор: Пластиковый инструмент (обычно идёт в комплекте с блоком предохранителей или продаётся отдельно). Предназначен для аккуратного захвата и извлечения предохранителей из плотных посадочных мест.
• Мультиметр или тестер-пробник: Позволяет точно проверить целостность нити внутри предохранителя (режим прозвонки/омметра) или наличие напряжения на его контактах в цепи.
• Запасные предохранители: Комплект новых элементов строго соответствующих номиналам, указанным на крышке блока или в руководстве по эксплуатации ВАЗ-2111 (например: 5А, 7.5А, 10А, 15А, 20А, 25А, 30А).

Дополнительно / Альтернатива

Инструмент	Назначение	Примечание
Крестовая отвёртка	Откручивание винтов крепления крышки блока предохранителей	Размер обычно РН2
Фонарик	Подсветка монтажного блока и маркировки предохранителей	Особенно важен при работе в темное время суток
Плоскогубцы с узкими губками	Извлечение предохранителя при отсутствии экстрактора	Использовать осторожно! Высок риск повреждения ячейки

Важно: Никогда не заменяйте предохранители металлическими предметами (скрепками, гвоздями) и не устанавливайте элементы с номиналом, превышающим штатный. Это может привести к возгоранию электропроводки.

Признаки перегоревшего предохранителя на ВАЗ-2111

Перегорание предохранителя в блоке защиты ВАЗ-2111 всегда сопровождается отказом одного или нескольких электронных компонентов автомобиля. Это происходит из-за разрыва цепи питания при превышении допустимой токовой нагрузки.

Определить неисправность можно как визуальным осмотром, так и по косвенным признакам работы оборудования. Важно точно локализовать проблему, так как разные предохранители отвечают за конкретные системы.

Ключевые симптомы

• Полный отказ приборов в защищаемой цепи: например, перестают работать фары, стеклоочистители или магнитола одновременно
• Визуальные повреждения:
  • Разрыв плавкой вставки внутри корпуса
  • Потемнение или оплавление прозрачного корпуса
  • Окисление или подгар металлических контактов
• Частичная потеря функционала: не работают только дальний/ближний свет, стоп-сигналы без габаритов и т.д.
• Спонтанное восстановление работы после замены предохранителя (без устранения причины он быстро перегорит снова)

Важно: При обнаружении перегоревшего элемента обязательно проверьте цепь на короткое замыкание. Простая замена без диагностики приведет к повторному срабатыванию защиты.

Проверка целостности мультиметром

Установите мультиметр в режим прозвонки (значок звуковой волны) или измерения сопротивления (Ω). Снимите проверяемый предохранитель с блока защиты ВАЗ-2111. Приложите щупы прибора к обоим металлическим контактам предохранителя, игнорируя пластиковый корпус.

Исправный элемент покажет на дисплее значение, близкое к 0 Ом, а в режиме прозвонки раздастся звуковой сигнал. Перегоревший предохранитель отобразит "OL" (перегрузка) или бесконечное сопротивление без звуковой индикации. Не допускайте касания щупами одного контакта – это исказит результаты.

Пошаговый алгоритм

1. Выключите зажигание и снимите минусовую клемму АКБ
2. Извлеките предохранитель специальным пинцетом из блока
3. Очистите контакты от окислов ластиком
4. Выберите на мультиметре:
   • Режим прозвонки (рекомендуется) ИЛИ
   • Диапазон 200 Ом
5. Плотно прижмите щупы к контактным пластинам
6. Оцените показания:

   Исправен	0-0.5 Ом / звуковой сигнал
   Перегорел	"1" или "OL" / тишина

Проверяйте только демонтированные предохранители. Замеры в блоке под напряжением приводят к короткому замыканию и повреждению мультиметра. Для SMD-предохранителей (с прозрачным корпусом) визуальный осмотр часто заменяет тестирование.

При замене всегда используйте предохранители идентичного номинала. Установка "жучков" или элементов с большим током расплавления провоцирует возгорание электропроводки ВАЗ-2111. После монтажа проверьте работу цепи, за которую отвечает предохранитель.

Визуальная диагностика предохранителя

Для визуальной проверки предохранителя необходимо извлечь его из блока с помощью специальных пластиковых щипцов, расположенных в монтажном блоке ВАЗ-2111. Удерживайте корпус предохранителя строго горизонтально, избегая перекосов, и аккуратно потяните вверх. Осмотрите элемент при хорошем освещении, поворачивая под разными углами.

Основной признак неисправности – разрыв металлической плавкой перемычки внутри прозрачного корпуса. Целостность легко определить визуально: исправная перемычка представляет собой сплошную тонкую полоску, соединяющую оба контактных лезвия предохранителя. При перегорании в этом месте образуется разрыв или заметное оплавление.

Ключевые признаки перегоревшего предохранителя

• Видимый обрыв проволоки – четко различимый зазор в плавком элементе
• Потемнение/оплавление пластика – желтые, коричневые пятна или пузыри на корпусе
• Окисление контактов – зеленоватый или белый налет на металлических лезвиях
• Деформация корпуса – вздутие или трещины от перегрева

Состояние	Внешние признаки	Рекомендуемое действие
Исправен	Прозрачный корпус, цельная проволока, чистые контакты	Установить обратно
Перегорел	Обрыв перемычки, почернение внутри корпуса	Заменить на аналогичный по номиналу
Поврежден	Оплавленные стенки, окисленные контакты	Заменить + проверить цепь на КЗ

Важно: Всегда устанавливайте предохранитель строго того же номинала (указан на корпусе цифрами, например "15А"). Замена на элемент с большим током может привести к возгоранию электропроводки.

Правила безопасного извлечения предохранителей

Извлечение предохранителей требует строгого соблюдения мер безопасности для предотвращения короткого замыкания, поражения током или повреждения электрооборудования автомобиля. Работы выполняются только при выключенном зажигании и снятом минусовом проводе с клеммы аккумуляторной батареи.

Используйте исключительно специальные щипцы (обычно расположены в монтажном блоке предохранителей) или пластиковый пинцет для захвата детали. Запрещено применять металлические инструменты или подручные средства (отвертки, ножи), которые могут замкнуть контакты гнезда.

Пошаговая процедура извлечения

1. Отключите аккумулятор: Снимите отрицательную клемму (-) для разрыва цепи питания.
2. Определите неисправный предохранитель: Сверьтесь со схемой на крышке блока или в руководстве по эксплуатации.
3. Захватите корпус инструментом: Расположите щипцы строго на пластиковом корпусе предохранителя, не касаясь металлических контактов.
4. Извлеките вертикальным движением: Плавно потяните вверх без перекоса и чрезмерных усилий.
5. Проверьте состояние: Осмотрите плавкую перемычку на предмет обрыва или потемнения колбы.

Важные предупреждения:

• Не заменяйте предохранители под нагрузкой – это может вызвать искрение.
• При отсутствии штатных щипцов используйте диэлектрические перчатки.
• Убедитесь в отсутствии влаги в блоке перед извлечением.

После установки нового предохранителя подключайте аккумулятор только при полной сборке цепи. Если деталь повторно перегорает – немедленно проведите диагностику электропроводки на предмет утечки тока или КЗ.

Последовательность замены перегоревшего предохранителя на ВАЗ-2111

Обязательно отключите минусовую клемму аккумулятора перед началом работ для предотвращения короткого замыкания. Подготовьте новый предохранитель нужного номинала и специальный пластиковый пинцет (обычно расположен в монтажном блоке).

Идентифицируйте перегоревший элемент визуально: поврежденный предохранитель имеет разорванную плавкую перемычку внутри прозрачного корпуса. Сверьтесь со схемой на крышке блока или таблицей соответствия для точного определения слота.

Пошаговая процедура замены

1. Снимите защитную крышку блока предохранителей (расположена в салоне слева от рулевой колонки), отщелкнув фиксаторы
2. Захватите перегоревший предохранитель пластиковым пинцетом, избегая использования металлического инструмента
3. Извлеките элемент строго вертикально без перекоса, приложив умеренное усилие
4. Сравните номинал нового предохранителя (указан на корпусе) с характеристиками сгоревшего
5. Установите замену в соответствующий паз до полной фиксации контактов
6. Подключите аккумулятор и проверьте работоспособность цепи

Важные замечания: Если новый предохранитель сразу перегорает – ищите короткое замыкание в цепи. Категорически запрещено использовать "жучки", монеты или проволоку вместо штатного элемента. При частом перегорании одного номинала требуется диагностика электрооборудования.

Таблица основных предохранителей

Номер слота	Номинал (А)	Защищаемые цепи
F1	5	Лампы габаритов правого борта
F4	7.5	Звуковой сигнал, прикуриватель
F8	20	Вентилятор печки, обогрев зеркал
F14	15	Стеклоомыватели, очистители фар
F18	25	Топливный насос, контроллер ЭСУД

Почему нельзя ставить "жучки" вместо предохранителей

Установка самодельных перемычек ("жучков") вместо штатных предохранителей полностью нарушает принцип защиты электроцепей. Эти кустарные решения не обладают точной калибровкой на разрыв при превышении допустимой силы тока, что является их ключевым недостатком.

Вместо мгновенного отключения повреждённого участка при коротком замыкании или перегрузке, "жучок" продолжает пропускать ток, вызывая катастрофический перегрев проводки. Это создаёт прямую угрозу возгорания изоляции и легковоспламеняющихся материалов в моторном отсеке или салоне.

Основные риски использования "жучков":

• Пожарная опасность: перегрев проводов до температур плавления изоляции (+150°C и выше) с последующим воспламенением топливных магистралей, пластика или обивки.
• Уничтожение электрооборудования: выход из строя дорогостоящих компонентов (ЭБУ, генератора, фар, датчиков) из-за отсутствия токовой защиты.
• Расплавление проводки: неконтролируемый нагрев приводит к закорачиванию соседних цепей и необходимости полной замены жгутов.
• Отказ страховых выплат: при установке нештатных элементов защиты страховые компании вправе отказать в возмещении ущерба от пожара.
• Нарушение ПДД: эксплуатация ТС с неисправной электросистемой запрещена пунктом 2.3.1 ПДД РФ.

Важно: даже временная установка "жучка" для проверки цепи должна выполняться кратковременно и только диагностическим проводом сечением, соответствующим защищаемой цепи, с немедленной заменой на предохранитель номиналом, указанным в мануале ВАЗ-2111.

Реле стеклоочистителей: расположение и неисправности

Реле стеклоочистителей управляет работой дворников и режимом омывателя фар. Оно обеспечивает цикличность движения щёток, временные интервалы в прерывистом режиме и синхронизацию подачи жидкости омывателя.

Исправность реле критична для безопасности: неработающие дворники ухудшают видимость в дождь или снегопад. Поломка этого компонента блокирует очистку лобового стекла, создавая аварийную ситуацию.

Расположение реле на ВАЗ-2111

Реле стеклоочистителей (обозначение K5) находится в монтажном блоке предохранителей под панелью приборов. Для доступа:

1. Откройте крышку блока со стороны водителя.
2. Найдите реле в третьем ряду сверху:
   • Второе по счёту слева направо.
   • Рядом с реле указателей поворота (K3).

Типичные неисправности и их признаки:

• Полный отказ дворников: Щётки не включаются ни в одном режиме при исправных предохранителях F5 (15А) и F16 (15А).
• Отсутствие прерывистого режима: Дворники работают только на постоянной скорости.
• Неотключающиеся дворники: Щётки продолжают движение после выключения рычага.
• Не работает омыватель фар: При активации омывателя не срабатывают форсунки (совместно с проверкой реле K7).
• Перегрев корпуса реле или характерный запах горелой пластмассы.

Предохранитель прикуривателя: частые причины перегорания

Перегорание предохранителя прикуривателя на ВАЗ-2111 обычно связано с превышением допустимой нагрузки в цепи. Номинальная сила тока для этого элемента составляет 15-25А (зависит от года выпуска авто), а подключение мощных потребителей через адаптер легко провоцирует перегрузку.

Короткое замыкание в цепи – вторая по распространенности причина. Оно возникает при повреждении изоляции проводов, окислении контактов или неисправности самого гнезда прикуривателя. Механическое засорение монетами или мусором также вызывает КЗ.

Основные источники проблем

• Эксплуатационные ошибки:
  • Подключение устройств суммарной мощностью > 180Вт (автохолодильник, компрессор)
  • Использование дешевых разветвителей с плохим контактом
  • Короткое замыкание вилки прикуривателя при неаккуратном извлечении
• Технические неисправности:
  • Замыкание "плюсового" провода на массу из-за перетирания изоляции
  • Окисление или подгорание контактов в гнезде
  • Деформация биметаллических пластин в гнезде
  • Заводской брак или коррозия предохранителя

Диагностика и профилактика

Действие	Цель
Визуальный осмотр гнезда	Выявление мусора, оплавления или искривления контактов
Прозвонка цепи тестером	Обнаружение КЗ до установки нового предохранителя
Контроль мощности подключаемых устройств	Исключение перегрузки по току

Важно: Повторное перегорание сразу после замены указывает на сохранение проблемы в цепи. Необходима углубленная диагностика проводки во избежание возгорания.

Защита цепи бензонасоса: предохранитель и реле

Электробензонасос ВАЗ-2111 питается через отдельный предохранитель номиналом 15А, обозначенный в монтажном блоке как F3. Этот элемент предотвращает перегрев проводки и выход из строя насоса при коротких замыканиях или перегрузках цепи. Располагается предохранитель в основном блоке (обычно под капотом), рядом с реле управления насосом.

Параллельно с предохранителем в схеме задействовано реле бензонасоса (часто маркируется как K2). Оно выполняет две ключевые функции: коммутирует высокий ток на насос (снижая нагрузку на замок зажигания) и автоматически отключает питание через 5-10 секунд, если двигатель не запущен. Управляющий сигнал на реле подаётся от контроллера ЭСУД после получения импульсов с датчика коленвала.

Диагностика и замена компонентов

При отказе бензонасоса проверку начинают с предохранителя F3:

• Извлеките элемент и осмотрите плавкую вставку – перегоревшая нить указывает на КЗ в цепи.
• Замените предохранитель строго на аналог 15А. Установка "жучка" или превышение номинала вызовет оплавление проводки.

Если предохранитель исправен, протестируйте реле:

1. При включении зажигания под реле должен ощущаться щелчок (срабатывание катушки).
2. Проверьте мультиметром напряжение на контакте 87 реле (должно быть +12В при работающем зажигании).
3. Проверьте цепь управления: на контакты 85 и 86 должно подаваться напряжение при запуске.

Компонент	Расположение	Номинал/Тип	Признаки неисправности
Предохранитель F3	Монтажный блок под капотом	15А	Насос не включается, двигатель не запускается
Реле бензонасоса	Монтажный блок (слот K2)	5-контактное, 12В	Отсутствие гула насоса при включении зажигания

Важно: Характерный гул бензонасоса после поворота ключа в положение "зажигание" – индикатор исправности цепи. Если звук отсутствует – проверьте F3, реле и контакты разъёма насоса (часто окисляются). При перегорании нового предохранителя ищите КЗ в проводах или неисправность самого насоса.

Проблемы с габаритами: какой предохранитель проверить

При отказе габаритных огней на ВАЗ-2111 первичная диагностика начинается с проверки предохранителя F4 (20 А) в основном монтажном блоке. Этот элемент отвечает за защиту цепи питания передних и задних габаритных фонарей, включая подсветку номерного знака.

Располагается предохранитель F4 в салонном блоке (под панелью приборов со стороны водителя). Для доступа откройте пластиковую крышку блока, найдите элемент в позиции F4 (согласно схеме на обратной стороне крышки) и визуально оцените целостность металлической нити внутри.

Дополнительные точки проверки

Если предохранитель исправен, исследуйте следующие компоненты:

• Реле габаритов (К2) в том же блоке – при включении света должно издать характерный щелчок
• Контактные группы выключателя освещения на рулевой колонке
• Целостность ламп во всех габаритных фонарях (перед, зад, номера)

Элемент	Расположение	Функция
F4 (20 А)	Салонный блок, 4-я позиция	Защита цепи габаритных огней
Реле К2	Салонный блок, позиция К2	Управление подачей питания на габариты

Не работают фары: диагностика цепи питания

Проверьте предохранитель F3 (15 А) в монтажном блоке под капотом. Он отвечает за питание ближнего и дальнего света фар через реле. Извлеките предохранитель и убедитесь в отсутствии обрыва нити. Если плавкая вставка перегорела, замените элемент на аналогичный номинал, но сначала выявите причину перегрузки.

Убедитесь в исправности реле К1 (ближний свет) и К2 (дальний свет), расположенных там же. Проверьте их работоспособность заменой на заведомо исправное реле. Подтвердите наличие напряжения на контактах реле при включенном свете мультиметром.

Пошаговая проверка цепи

1. Питание на монтажный блок: Проверьте мультиметром напряжение на контактах разъема блока предохранителей при включенном зажигании.
2. Целостность массы: Осмотрите точки заземления кузова (например, крепление блока фар) на предмет коррозии или обрыва.
3. Состояние разъемов: Отсоедините колодки питания фар, убедитесь в отсутствии окислов, оплавлений или нарушения контакта.
4. Проверка ламп: Извлеките обе лампы фары и проверьте нити накаливания визуально или тестером.
5. Диагностика подрулевого переключателя: Снимите кожух рулевой колонки, проверьте мультиметром подачу напряжения на переключатель при активации света.

Элемент	Номинал/Тип	Расположение
Предохранитель фар	F3 (15A)	Моторный отсек, блок предохранителей
Реле ближнего света	К1	Моторный отсек, блок предохранителей
Реле дальнего света	К2	Моторный отсек, блок предохранителей

Важно: При замене предохранителя используйте только штатный номинал 15А. Установка «жучка» или элемента большего ампеража может привести к возгоранию электропроводки.

Предохранитель цепи зажигания и стартера

Предохранитель F7 (15А) в монтажном блоке защищает цепь зажигания и стартера ВАЗ-2111. Он расположен в салонном блоке предохранителей под панелью приборов слева от рулевой колонки. Этот элемент предотвращает повреждение электропроводки при коротких замыканиях или перегрузках в системе запуска двигателя.

При перегорании предохранителя F7 возникают характерные неисправности: стартер не реагирует на поворот ключа, отсутствует искрообразование, не работает бензонасос и контрольные лампы на приборной панели. Двигатель полностью теряет возможность запуска, хотя остальные системы автомобиля функционируют нормально.

Ключевые особенности и диагностика

Параметр	Значение
Номинал	15 ампер
Расположение	Слот F7 основного блока
Типичные причины срабатывания	Замыкание в соленоиде стартера, неисправность замка зажигания, повреждение проводки

Алгоритм замены:

1. Выключите зажигание и снимите клемму с аккумулятора
2. Откройте крышку блока предохранителей (ниже рулевой колонки)
3. Извлеките перегоревший предохранитель специальными щипцами из гнезда F7
4. Установите новый предохранитель строго на 15А

При повторном перегорании необходимо проверить:

• Состояние проводки от замка зажигания до стартера
• Исправность реле стартера (К3) и втягивающего реле
• Отсутствие окислов на клеммах аккумулятора
• Короткое замыкание в соленоиде стартера

Защита цепи задних противотуманных фонарей

Защиту цепи задних противотуманных фонарей на ВАЗ-2111 обеспечивает предохранитель F7 номиналом 7,5 А, расположенный в основном монтажном блоке салона. Данный элемент предотвращает перегрев проводки и повреждение компонентов при коротком замыкании или перегрузке цепи. Его выход из строя приводит к полному отказу работы задних противотуманных огней независимо от исправности ламп или выключателя.

Цепь включает в себя не только сам предохранитель, но и реле К6, управляющее подачей питания на фонари при активации кнопки на панели приборов. При замене предохранителя F7 необходимо использовать строго соответствующий номинал – установка элемента с большей силой тока (например, 10А) может вызвать оплавление изоляции проводов или повреждение контактов в блоке фонарей.

Диагностика и устранение неисправностей

При отказе задних противотуманных фонарей первичная проверка включает:

1. Визуальный осмотр предохранителя F7 – перегоревшая нить указывает на КЗ в цепи.
2. Контроль напряжения на контактах реле К6 при включенной кнопке.
3. Проверку целостности ламп и состояния контактов в задних фонарях (окисление часто вызывает перегрузку).

Распространенные причины срабатывания защиты:

• Замыкание проводки в багажнике (перетирание жгута у петель крышки)
• Коррозия патронов ламп из-за попадания влаги
• Установка ламп повышенной мощности (более 21W)
• Неисправность реле К6 или залипание его контактов

Предохранители системы отопления и кондиционирования

Система климат-контроля ВАЗ-2111 защищена отдельными предохранителями, отвечающими за функциональность отопителя и кондиционера. Основные цепи сосредоточены в монтажном блоке салона автомобиля, расположенном под панелью приборов со стороны водителя.

Отказ вентилятора печки, отсутствие обогрева стекол или неработоспособность кондиционера часто связаны с перегоранием этих элементов. Проверка целостности предохранителей – первичный этап диагностики неисправностей климатической системы.

Основные предохранители и их функции

Номер	Ток (А)	Защищаемые компоненты
F4	30	Вентилятор отопителя (2-я и 3-я скорости)
F7	20	Вентилятор отопителя (1-я скорость)
F14	7.5	Управление кондиционером (магнитная муфта компрессора, датчики, реле)

Ключевые особенности:

• F4 и F7 дублируют защиту вентилятора: при перегорании F7 сохранятся высокие скорости обдува, выход из строя F4 отключит 2-ю и 3-ю скорости
• F14 защищает цепь управления кондиционером. Отдельный силовой предохранитель (F3, 15А) для компрессора находится в подкапотном блоке
• Обогрев заднего стекла защищается предохранителем F2 (30А)

При замене всегда используйте предохранители указанного номинала – установка элементов большей силы тока может привести к повреждению проводки или возгоранию. Для доступа к блоку необходимо снять защитную крышку, на которой нанесена схема расположения элементов.

Цепи стеклоподъемников: поиск неисправностей

Неисправности стеклоподъемников на ВАЗ-2111 часто связаны с проблемами в цепи питания или управления. Основными симптомами являются полный отказ всех стеклоподъемников, неработоспособность одного окна либо хаотичное срабатывание без команды. Первым шагом всегда следует проверка целостности предохранителей, отвечающих за эту систему.

Предохранитель F7 (20А) в монтажном блоке защищает цепи передних стеклоподъемников, а F18 (25А) – задних. При перегорании одного из них перестают работать соответствующие окна. Если же не функционируют все стеклоподъемники – возможна проблема с общим питанием или массой.

Алгоритм диагностики

1. Проверка предохранителей:
   • Извлеките F7 и F18, осмотрите плавкую вставку
   • При сгоревшем предохранителе замените его на аналогичный
   • Если новый предохранитель мгновенно перегорает – ищите КЗ в цепи
2. Тест напряжения:
   • Замерьте мультиметром +12В на контактах разъема моторчика стеклоподъемника при нажатой кнопке
   • Отсутствие напряжения указывает на обрыв проводки или неисправность блока управления
3. Диагностика кнопок и моторчиков:
   • Прозвоните кнопки управления на предмет залипания или обрыва
   • Подайте напрямую +12В на контакты моторчика для проверки его работоспособности

Симптом	Вероятная причина	Действие
Не работают все стеклоподъемники	Обрыв питания/массы, неисправность реле	Проверить реле К2, цепь от АКБ до блока предохранителей
Не работает одно окно	Сгорел моторчик, обрыв проводов, заклинивание механизма	Диагностика моторчика, осмотр проводки и направляющих
Стекло двигается рывками	Износ шестерен редуктора, загрязнение направляющих	Смазка механизма, замена редуктора
Срабатывание без команды	Замыкание в кнопках или проводке	Проверка изоляции проводов в дверных гофрах

Важные нюансы: Частой проблемой является перелом проводов в дверных гармошках, особенно после ремонта дверей. При замене моторчика учитывайте, что для передних и задних стеклоподъемников используются разные механизмы. Если стеклоподъемники перестали работать после мойки – просушите разъемы и блок управления.

Почему перегорает предохранитель магнитолы

Перегорание предохранителя магнитолы сигнализирует о превышении допустимого тока в цепи, вызванном коротким замыканием или перегрузкой. Основные причины связаны с ошибками при подключении оборудования, механическими повреждениями проводки или неисправностями самой аудиосистемы.

Поиск конкретной неполадки требует последовательной проверки всех элементов цепи – от целостности проводов до корректности установки головного устройства и динамиков. Игнорирование проблемы может привести к повторному сгоранию нового предохранителя или повреждению магнитолы.

Распространенные причины

Основные факторы, приводящие к выходу предохранителя из строя:

• Короткое замыкание в проводке:
  Оголенные провода (+12V, масса или антенный кабель) касаются металлических элементов кузова.
• Некорректное подключение магнитолы:
  Ошибки в коммутации разъемов (перепутаны питающие провода, неправильно соединены колодки).
• Перегрузка по току:

  • Установка динамиков с сопротивлением ниже рекомендованного (например, 2 Ом вместо 4 Ом).
  • Подключение дополнительных устройств (сабвуфер, усилитель) напрямую через штатную цепь магнитолы.
• Механические повреждения:
  Перетирание проводов в районе рулевой колонки, бардачка или при открытии/закрытии дверей.
• Неисправность компонентов:

  • Внутреннее КЗ в самой магнитоле (дефект платы, блока питания).
  • Замыкание обмоток динамиков или повреждение их проводов.

Диагностика и устранение

Порядок действий для поиска и решения проблемы:

1. Отключите магнитолу от разъема и замените предохранитель (номинал указан на корпусе и в мануале).
2. Визуально проверьте проводку на участке от блока предохранителей до магнитолы на предмет повреждений.
3. Временно отключите все нештатные устройства (усилители, сабвуферы).
4. Подключите магнитолу без подсоединения акустических проводов. Если предохранитель цел – проблема в динамиках или их кабелях.
5. Поочередно подключайте колонки, проверяя целостность их обмоток мультиметром (сопротивление ~4 Ом).
6. При сгорании предохранителя на "голой" магнитоле – неисправно само головное устройство.

Симптом	Вероятная причина	Решение
Перегорает сразу при установке	Короткое замыкание в питающих проводах	Прозвонить цепь +12V и массы
Сгорает при включении магнитолы	Неисправность головного устройства	Диагностика магнитолы в сервисе
Перегорает при увеличении громкости	Перегрузка усилителя (низкоомные динамики)	Проверить сопротивление акустики

Важно: Никогда не заменяйте предохранитель на аналог с большим номиналом – это может вызвать перегрев проводки и возгорание. Используйте только предохранители, соответствующие спецификации производителя.

Защита цепи стоп-сигналов и указателей поворота

Электрические цепи стоп-сигналов и указателей поворота на ВАЗ-2111 защищаются отдельными предохранителями в монтажном блоке. Эти элементы подвержены повышенным нагрузкам из-за частого использования и риска коротких замыканий в проводке или осветительных приборах.

Неисправность данных цепей приводит к критическому снижению безопасности: отказ стоп-сигналов маскирует торможение для других участников движения, а неработающие поворотники затрудняют маневрирование. Регулярная проверка состояния предохранителей обязательна при первых признаках неполадок.

Ключевые элементы защиты

• Предохранитель F7 (7.5А): Защищает цепь левых указателей поворота и аварийной сигнализации.
• Предохранитель F8 (7.5А): Отвечает за цепь правых указателей поворота.
• Предохранитель F2 (7.5А): Обеспечивает защиту цепи стоп-сигналов.

При срабатывании защиты (перегорании предохранителя) диагностику начинают с визуального осмотра соответствующих ламп и контактов патронов. Частые причины отказов:

1. Короткое замыкание в проводке из-за перетирания изоляции
2. Окисление контактов в блоке фар или багажника
3. Механическое повреждение световых модулей
4. Некорректная установка нештатных ламп повышенной мощности

Симптом неисправности	Ответственный предохранитель
Не работают левые поворотники и "аварийка"	F7 (7.5А)
Отсутствуют правые поворотники	F8 (7.5А)
Не горят стоп-сигналы при нажатии на тормоз	F2 (7.5А)

Замена предохранителей выполняется только на аналогичные по номиналу (7.5А). Установка "жучков" или элементов с большим током срабатывания провоцирует перегрев проводки и возгорание. При повторном перегорании обязательна углубленная диагностика цепи для поиска и устранения коренной причины.

Предохранитель цепи освещения салона и багажника

Данный предохранитель (обозначение F18 в монтажном блоке ВАЗ-2111) номиналом 7.5 А защищает цепи плафонов салонного освещения, лампы багажника, подсветки прикуривателя и вещевого ящика. Расположен в основном блоке предохранителей под панелью приборов со стороны водителя. Принципиально объединяет освещение ключевых зон комфорта.

При сгорании элемента полностью отключается освещение салона (включая плафоны над дверями), гаснет лампа в багажнике и подсветка бардачка с прикуривателем. Это затрудняет использование автомобиля в темное время суток и требует немедленной диагностики.

Характеристики предохранителя:

Номер слота	F18
Номинал тока	7.5 А
Защищаемые компоненты	Салонные плафоны, лампа багажника, подсветка прикуривателя/бардачка

Типичные причины перегорания:

• Короткое замыкание в проводке плафонов из-за перетирания изоляции
• Замыкание патрона лампы багажника при контакте с металлическими предметами
• Повреждение проводов в гофре между кузовом и крышкой багажника
• Короткое замыкание в подсветке прикуривателя
• Установка ламп повышенной мощности

При повторном срабатывании после замены проверьте цепь мультиметром: отсоедините разъемы плафонов, снимите лампу багажника, осмотрите провода в зоне люка запасного колеса. Особое внимание уделите участкам возле подвижных элементов дверей и крышки багажника.

Обслуживание клемм и контактов в блоке

Регулярная проверка состояния клемм и контактов в монтажном блоке критична для предотвращения проблем с электрооборудованием. Окисление или ослабление соединений вызывает рост переходного сопротивления, что приводит к перегреву, оплавлению пластика и выходу предохранителей из строя даже при штатных нагрузках.

Осмотр рекомендуется проводить каждые 15-20 тыс. км пробега или при первых признаках нестабильной работы потребителей (мигание света, отказ электроприборов). Обязательно отсоедините минусовую клемму аккумулятора перед любыми манипуляциями с блоком предохранителей.

Порядок обслуживания

1. Визуальный осмотр: Снимите крышку блока. Убедитесь в отсутствии:
• Белого или зеленоватого налёта (окислы) на металлических частях
• Потемневших или оплавленных участков пластика вокруг контактов
• Видимых трещин в корпусе или фиксаторах
2. Чистка контактов:
• Аккуратно извлеките предохранители и реле из посадочных гнёзд
• Мелкой наждачной бумагой (зернистость 600-800) или специальным контактным очистителем удалите окислы с ножек
• Обработайте внутренние поверхности гнёзд ватной палочкой, смоченной в спирте или очистите электроразъёмов
• Продуйте блок сжатым воздухом для удаления пыли
3. Проверка натяга: Убедитесь, что пружинные контакты гнёзд плотно обжимают ножки предохранителей. При ослаблении аккуратно подогните усики тонкой отвёрткой.
4. Защитная обработка: После высыхания нанесите на контакты токопроводящую смазку (типа Liqui Melly Kontakt Spray) для предотвращения коррозии.

Проблема	Последствия	Способ устранения
Сильное окисление	Прерывистый контакт, рост сопротивления	Механическая зачистка + очиститель
Оплавление пластика	Потеря упругости контактов, КЗ	Замена монтажного блока
Загрязнение пылью	Утечка тока, пробой	Продувка воздухом

Что делать при окислении контактов предохранителей

Окисление контактов в блоке предохранителей ВАЗ-2111 проявляется как нестабильная работа электрооборудования: фары мигают, поворотники срабатывают с задержкой, магнитола внезапно отключается. Основные причины – попадание влаги под крышку блока, перепады температур и естественное старение металлических элементов.

Игнорирование проблемы приводит к полному выходу из строя электроцепей, перегреву контактов и риску возгорания. Обязательно проверяйте состояние колодок при каждом плановом обслуживании или при первых признаках неполадок.

Порядок устранения окисления

1. Отключите минусовую клемму АКБ для обесточивания сети.
2. Снимите крышку блока предохранителей (расположен слева под торпедо).
3. Извлеките все предохранители и реле, поместив их в безопасное место.
4. Оцените состояние контактов:
   • Белый или зеленый налет – начальная стадия окисления
   • Шероховатые темные пятна – глубокое повреждение
   • Деформация или оплавление – требуется замена колодки
5. Очистите контакты:
   • Мелкий налет удалите пластиковой щеткой или ластиком
   • Уплотненное окисление обработайте специальным очистителем электроцепей (например, ABRO)
   • Не используйте наждачную бумагу – повреждает защитное покрытие
6. Нанесите токопроводящую смазку (LIQUI MOLY Kontakt Spray) на посадочные гнезда.
7. Установите предохранители и реле на место, закройте блок крышкой.
8. Подключите АКБ и проверьте работу всех потребителей.

Средство очистки	Применение	Меры предосторожности
Аэрозоль-очиститель электроцепей	Распылить на 10 сек, вытереть сухой тканью	Не вдыхать пары, избегать попадания на пластик
Контактоочищающая жидкость	Нанести на ватную палочку, обработать контакты	Не допускать замыкания соседних разъемов
Антиоксидантная смазка	Тонкий слой после очистки	Не смешивать с другими составами

Важно: При обнаружении трещин в корпусе блока или обгоревших дорожек платы необходима полная замена узла. Для профилактики раз в 2 года обрабатывайте контакты защитным спреем и проверяйте герметичность уплотнителя крышки.

Как предотвратить коррозию в монтажном блоке

Коррозия в монтажном блоке ВАЗ-2111 возникает из-за попадания влаги, грязи или технических жидкостей через повреждённые уплотнители или трещины в корпусе. Окисление контактов нарушает работу предохранителей и реле, что приводит к отказу электросистем автомобиля.

Регулярное обслуживание и защита блока от агрессивных воздействий критически важны для предотвращения коррозии. Особое внимание уделяйте герметичности корпуса и состоянию металлических элементов при контакте с воздухом высокой влажности.

Ключевые меры защиты

1. Герметизация корпуса
   • Проверяйте целостность резинового уплотнителя крышки при каждом ТО
   • Замените треснувшую крышку немедленно
   • Обработайте стык крышки и корпуса силиконовым герметиком
2. Контроль влажности
   • Избегайте прямого попадания воды при мойке двигателя
   • Просушивайте блок феном после ремонта в дождливую погоду
   • Разместите влагопоглощающий силикагелевый пакет внутри корпуса
3. Защита контактов
   • Наносите токопроводящую смазку или спрей-антикор (например, Liqui Melly Electronic-Spray) на клеммы
   • Очищайте окисленные контакты ластиком или специальной пастой
   • Заменяйте проржавевшие клеммы немедленно
4. Профилактическая чистка
   • Удаляйте пыль и грязь мягкой кистью каждые 10 000 км пробега
   • Обезжиривайте плату изопропиловым спиртом при сильном загрязнении
   • Контролируйте отсутствие подтёков тормозной жидкости или электролита АКБ поблизости

Периодичность	Действие	Инструменты/материалы
Каждое ТО (10-15 тыс. км)	Визуальный осмотр на коррозию	Фонарик, увеличительное стекло
Раз в 2 года	Замена уплотнителя крышки	Новый уплотнитель (арт. 2110-3729010)
После ремонта в сырую погоду	Принудительная просушка	Строительный фен (t < 50°C)

Перегрев блока предохранителей: причины и решение

Перегрев блока предохранителей ВАЗ-2111 – опасное явление, способное привести к оплавлению контактов, выходу из строя электрооборудования и даже возгоранию. Игнорировать его нельзя: при первых признаках (запах гари, деформация пластика корпуса, отказ систем) необходимо срочно диагностировать и устранять проблему.

Основная причина нагрева – чрезмерное сопротивление на участке цепи, вызывающее выделение тепла согласно закону Джоуля-Ленца. Это сопротивление возникает не внутри предохранителя, а на контактных соединениях или в цепи нагрузки. Сам предохранитель при исправной работе нагреваться сильно не должен.

Распространенные причины перегрева

• Плохой контакт в гнезде предохранителя: Окисление, загрязнение или ослабление лепестков колодки. Ток протекает через малую площадь, вызывая нагрев точки соединения.
• Некорректная установка предохранителя: Не до конца вставленный предохранитель, использование "жучков" или предохранителей неправильного номинала (особенно большего).
• Перегрузка цепи: Подключение потребителей, превышающих расчетную мощность цепи (например, мощная акустика, дополнительные фары). Предохранитель может не перегореть сразу, но контакты будут греться.
• Короткое замыкание (КЗ) в защищаемой цепи: Постоянное или "плавающее" КЗ заставляет предохранитель работать на пределе, перегревая колодку. Предохранитель может перегорать многократно.
• Коррозия или повреждение проводки: Ухудшение контактов в разъемах, реле, "массовых" точках по ходу цепи увеличивает общее сопротивление.
• Неисправность реле: Подгоревшие контакты внутри реле, управляющего мощным потребителем (например, вентилятором охлаждения), создают точку повышенного сопротивления.

Методы решения проблемы

1. Визуальный осмотр и диагностика:
   • Выключите зажигание и снимите минусовую клемму АКБ.
   • Внимательно осмотрите блок: оплавленные места, потемневшие гнезда, деформированные предохранители.
   • Пальцем (осторожно!) проверьте температуру предохранителей и колодок после непродолжительной работы под нагрузкой. Сильно горячий элемент укажет на проблему.
2. Чистка контактов и замена предохранителей:
   • Извлеките все предохранители из подозрительных гнезд.
   • Очистите металлические лепестки колодки от окислов и нагара мелкой наждачной бумагой (нулевкой) или специальным очистителем контактов.
   • Аккуратно подогните лепестки колодки для обеспечения плотного обхвата ножек предохранителя.
   • Замените все сомнительные или перегоревшие предохранители на штатные по номиналу.
3. Проверка цепи на перегруз и КЗ:
   • Если перегрев возникает в цепи конкретного потребителя, отключите его и проверьте нагрев гнезда без нагрузки.
   • Используйте мультиметр для поиска КЗ на массу или между проводами в проблемной цепи.
   • Проверьте соответствие мощности подключаемых устройств возможностям цепи и номиналу предохранителя.
4. Ремонт или замена блока:
   • При сильном оплавлении пластика колодки или необратимой деформации контактов единственное решение – замена всего блока предохранителей и реле ВАЗ-2111.
   • Обязательно устраните первоначальную причину перегрева перед установкой нового блока!

Критичные цепи, требующие особого внимания

Номер предохранителя	Защищаемая цепь	Почему часто греется
F1 (20А)	Вентилятор радиатора охлаждения	Высокая мощность двигателя, износ реле/моторчика, КЗ в проводке
F3 (15А)	Стеклоочистители, омыватель	Заедание механизмов, замерзание, КЗ в моторчиках
F8 (20А)	Обогрев заднего стекла	Высокая мощность, обрыв/КЗ нитей, неисправность реле/выключателя
F16 (15А)	Стоп-сигналы, прикуриватель	Перегрузка прикуривателя, КЗ в штекерах или проводке

Важно! Не заменяйте штатные предохранители на предохранители большего номинала или самодельные вставки ("жучки") – это гарантированно приведет к перегреву и пожару. Устранение перегрева блока предохранителей – это в первую очередь поиск и ликвидация первопричины повышенного сопротивления или перегрузки в цепи.

Рекомендации по запасу предохранителей в дорогу

Всегда имейте в автомобиле минимальный набор запасных предохранителей. Основной акцент сделайте на номиналах 5А, 7.5А, 10А, 15А, 20А и 30А – эти значения наиболее часто используются в цепях ВАЗ-2111 и подвержены перегоранию. Для критичных систем (топливный насос, ЭБУ, фары) возьмите минимум по 2-3 штуки каждого номинала.

Храните комплект в оригинальной упаковке или герметичном боксе для защиты от влаги и загрязнений. Обязательно положите в отсек для запаса съемник-щипцы и распечатанную схему расположения предохранителей в блоке – это сэкономит время при замене в полевых условиях.

Рекомендуемый дорожный набор

Номинал (А)	Цвет	Ключевые цепи	Кол-во
5	Оранжевый	ЭБУ, подсветка панели, габариты	3 шт
7.5	Коричневый	Стоп-сигналы, указатели поворотов	3 шт
10	Красный	Прикуриватель, задние ПТФ	4 шт
15	Синий	Обогрев заднего стекла, вентилятор печки	3 шт
20	Желтый	Топливный насос, стеклоподъемники	2 шт
30	Зеленый	Вентилятор охлаждения, ABS	2 шт

Важно: перед поездкой проверяйте соответствие номиналов в блоке предохранителей заводским значениям. Установка «жучков» или предохранителей завышенного тока может привести к возгоранию электропроводки.

Часто перегорающие предохранители: поиск причины

Постоянное перегорание одного и того же предохранителя в блоке защиты ВАЗ-2111 сигнализирует о наличии короткого замыкания (КЗ) или перегрузки в защищаемой цепи. Игнорирование проблемы приводит к повреждению электропроводки, выходу из строя дорогостоящего оборудования и риску возгорания. Требуется немедленная диагностика для выявления и устранения неисправности.

Поиск причины начинается с определения цепи, за которую отвечает проблемный предохранитель. Используйте схему электропроводки и маркировку на крышке блока предохранителей. Отключите все потребители в этой цепи (фары, магнитолу, обогрев и т.д.), замените предохранитель и наблюдайте за его состоянием при последовательном включении каждого устройства.

Основные источники проблем

Распространенные причины частого перегорания:

• Короткое замыкание в проводке: Перетертая изоляция, поврежденные провода (особенно в местах перегибов: дверные проемы, под коврами, возле креплений агрегатов).
• Неисправность потребителя: Внутреннее КЗ в одном из устройств цепи (двигатель стеклоподъемника, обогреватель сидений, топливный насос, генератор, стартер).
• Проблемы с контактами: Окисление, оплавление или ослабление контактов в колодках, реле, выключателях, самом блоке предохранителей или на клеммах аккумулятора.
• Некорректный ремонт: Ошибки при подключении нештатного оборудования (магнитолы, сигнализации, ДХО), использование проводов неправильного сечения.
• Механический износ: Залипание контактов реле, заклинивание электродвигателя (стеклоподъемника, вентилятора печки).

Методика поиска:

1. Визуальный осмотр: Тщательно проверьте провода в проблемной цепи на предмет повреждений изоляции, оплавлений, следов нагрева. Осмотрите разъемы и колодки.
2. Поэтапное отключение: Отсоединяйте потребители цепи по одному (вынимая разъемы или реле), каждый раз заменяя предохранитель. Если предохранитель перестал перегорать после отключения конкретного устройства - оно неисправно.
3. Прозвонка цепи: С помощью мультиметра в режиме проверки сопротивления или целостности цепи (при отключенном аккумуляторе и снятом предохранителе!):
   • Один щуп - на контакт для предохранителя (со стороны цепи, не АКБ), второй - на массу кузова. Низкое сопротивление (близкое к 0 Ом) указывает на КЗ на массу.
   • Прозвоните участки цепи между разъемами для выявления обрыва или КЗ.
4. Проверка генератора: Неисправный регулятор напряжения или диодный мост генератора вызывает скачки напряжения и перегорание предохранителей. Измерьте напряжение на клеммах АКБ при работающем двигателе (должно быть 13.8-14.5В).

Критические моменты:

• Никогда не заменяйте предохранитель на более мощный - это приведет к возгоранию проводки.
• Используйте предохранители строго номиналом, указанным на схеме.
• Убедитесь в отсутствии влаги в местах соединений и блоке предохранителей.
• Если причина неочевидна, обратитесь к автоэлектрику – поиск скрытого КЗ требует опыта.

Диагностика короткого замыкания в цепи

Короткое замыкание (КЗ) – опасное явление, при котором ток движется по незапланированному пути с минимальным сопротивлением, вызывая перегрев проводки и мгновенное перегорание предохранителя. Основные признаки: повторное срабатывание защиты после замены плавкой вставки, характерный запах горелой изоляции или видимые повреждения проводов.

Для локализации проблемы потребуется мультиметр в режиме прозвонки/измерения сопротивления, схема электрооборудования ВАЗ-2111 и визуальный осмотр цепей. Отсоедините аккумулятор перед началом работ для предотвращения новых замыканий и повреждений.

Пошаговая процедура поиска КЗ

1. Определите проблемную цепь: Сравните перегоревший предохранитель с таблицей в монтажном блоке (расположен слева от рулевой колонки).
2. Отключите потребители: Отсоедините все устройства в цепи (лампы, датчики, реле).
3. Прозвоните участки:
   • Снимите предохранитель, подключите щупы мультиметра к его контактам (при отключенном АКБ).
   • Показание "0 Ом" или близкое к нему – подтверждение КЗ.
4. Локализуйте участок: Последовательно отключайте разъемы и компоненты цепи, наблюдая за показаниями мультиметра. Исчезновение КЗ после отключения элемента указывает на проблему в нём или ведущих к нему проводах.
5. Осмотрите проводку: Проверьте участки возле острых кромок кузова, в гофрах, местах перегибов. Ищите потертости, оплавления, следы окислов.

Частые причины на ВАЗ-2111

Узел	Типовая проблема
Задние фонари	Перетирание проводов в гофре между кузовом и дверью багажника
Передние фары	Контакт "+" с кузовом после ремонта или ДТП
Прикуриватель	Замыкание контактов из-за упавшей монеты или неисправной вилки
ЭБУ	Повреждение изоляции жгута в подкапотном пространстве

Важно: После устранения КЗ замените предохранитель на аналогичный по номиналу (указан на корпусе). Установка "жучка" или превышение тока вставки приведет к возгоранию!

Взаимозаменяемость предохранителей разных производителей

Предохранители для ВАЗ-2111 от различных брендов (отечественных или зарубежных) взаимозаменяемы при соблюдении ключевых параметров. Главным условием является точное соответствие номинального тока (указанного в амперах) и типа корпуса. Например, предохранитель на 15А от Bosch должен беспрепятственно заменить аналогичный элемент от "АвтоВАЗа" или Fenox при идентичности габаритов и формы контактов.

Использование несоответствующих аналогов чревато рисками: заниженный номинал вызовет ложные срабатывания защиты, а завышенный – не обеспечит отсечку при перегрузке. Особое внимание уделяйте качеству изделий – дешёвые предохранители с тонкими токоведущими пластинами могут перегорать без реальной перегрузки или плавиться, повреждая блок.

Критерии корректной замены

• Номинал тока: Должен точно совпадать (5А, 10А, 15А и т.д.).
• Тип корпуса: FLAT (стандартный ножевой) или MINI – определяет совместимость с гнездом блока.
• Рабочее напряжение: Не ниже 32В (стандарт для автосети).
• Качество исполнения: Цельный пластик без заусенцев, плотная фиксация контактов в корпусе.

Тип	Габариты (мм)	Номиналы (А)	Совместимые бренды
FLAT (стандартный)	19.1×5.1×18.5	5, 7.5, 10, 15, 20, 25, 30	АвтоВАЗ, Bosch, ERA, Fenox
MINI	10.9×3.6×16.3	2, 5, 7.5, 10, 15, 20, 25, 30	АвтоВАЗ, Hella, JP Group, SWF

Перед установкой проверяйте соответствие цветовой маркировки (например, жёлтый – 20А, синий – 15А) и целостность элемента. При частом перегорании одного и того же предохранителя ищите причину в цепи, а не увеличивайте номинал.

Оригинальные и качественные аналоги для ВАЗ-2111

Оригинальные предохранители для ВАЗ-2111 поставляются под брендом АвтоВАЗ. Их главное преимущество – гарантированное соответствие заводским спецификациям по току, скорости срабатывания и габаритным размерам для установки в штатный блок. Однако их доступность и цена могут варьироваться в зависимости от региона и поставщика.

К счастью, рынок предлагает широкий спектр качественных аналогов от проверенных производителей. Эти изделия соответствуют или даже превосходят требования оригинальных деталей по надежности и характеристикам. Выбор надежного аналога часто становится оптимальным решением по соотношению цены и качества.

Популярные и надежные бренды аналогов

При выборе аналоговых предохранителей для ВАЗ-2111 стоит обратить внимание на продукцию следующих проверенных производителей:

• Fenox (Беларусь): Широко распространены, отличаются хорошим качеством изготовления и стабильными характеристиками. Часто считаются одним из лучших вариантов по надежности среди аналогов.
• ERA (Италия): Качественные предохранители от известного европейского производителя автокомпонентов. Соответствуют международным стандартам.
• Lampa (Россия): Отечественный бренд, предлагающий широкий ассортимент предохранителей, включая ножевые (лезвийные) типы для ВАЗ-2111. Хорошее соотношение цены и качества.
• Profit (Россия): Еще один российский производитель, предоставляющий бюджетные, но достаточно надежные варианты.
• Bosch (Германия): Мировой лидер в автокомпонентах. Предохранители Bosch отличаются высочайшим качеством и точностью срабатывания, но их цена обычно выше.

Бренд	Страна	Ключевые особенности
АвтоВАЗ	Россия	Оригинал, гарантированное соответствие спецификациям
Fenox	Беларусь	Высокая надежность, лучшее соотношение цена/качество среди аналогов
ERA	Италия	Европейское качество, соответствие стандартам
Lampa	Россия	Доступность, широкий ассортимент, хорошее качество
Profit	Россия	Бюджетный вариант, приемлемая надежность
Bosch	Германия	Премиальное качество, высокая точность срабатывания

Критически важные параметры выбора:

1. Номинал тока (Амперы): Обязательно должен соответствовать значению, указанному на крышке блока предохранителей или в схеме электрооборудования для конкретной цепи. Установка предохранителя с большим номиналом опасна возгоранием проводки!
2. Тип и размер: Для ВАЗ-2111 используются стандартные ножевые (лезвийные) предохранители. Наиболее распространены миниатюрные (Mini, ~10.9 x 3.6 x 16.3 мм) и стандартные (ATO/ATC, ~19.1 x 5.1 x 18.5 мм). Тип зависит от конкретного гнезда в блоке.
3. Качество изготовления: Корпус должен быть прочным, без заусенцев. Контакты – толстые, хорошо припаяны к плавкой вставке, не гнутся. Плавкий элемент внутри должен быть четко виден и не иметь повреждений.

Избегайте крайне дешевых предохранителей неизвестного происхождения. Признаки некачественных изделий: хлипкий пластик корпуса, тонкие или плохо закрепленные контакты (лапки), мутный или непрозрачный корпус, затрудняющий осмотр плавкой вставки, несоответствие заявленного номинала реальному. Всегда визуально проверяйте предохранитель перед установкой!

Список источников

Информация для статьи была собрана из проверенных технических источников, включая официальную документацию и специализированные издания. Это обеспечивает точность данных о предохранителях и реле ВАЗ-2111.

При подготовке материала использовались актуальные руководства и экспертные мнения для корректного описания функций блока защиты. Все сведения соответствуют техническим стандартам автомобиля.

• Официальное руководство по эксплуатации ВАЗ-2111
• Каталог электросхем АвтоВАЗ (модельный ряд 2110-2112)
• Мануалы по ремонту электрооборудования Lada от издательства "Легион-Автодата"
• Технические бюллетени сервисных центров Lada
• Профильные форумы: Lada.Online, Drive2.ru (раздел ВАЗ-2111)
• Справочник "Автоэлектрика ВАЗ" (В.Р. Проскурин)
• База данных типовых неисправностей Росстандарта
• Методические материалы учебного центра АвтоВАЗ

Видео: Вот блок предохранителей . Ваз 2114 ,2115, 2113.Что за что отвечает.


• Москвич-420 - фотографии, подробности, параметры, история и мнения

• Задние подкрылки - виды, выбор материала, установка и защита арок автомобиля

• Гидротрансформатор АКПП - анализ устройства, признаков поломки и замены агрегата
