Предпусковое зарядное устройство «Кедр Авто-10» - конструкция, показатели, использование

Перечень комплектующих поставки устройства

В базовую комплектацию зарядного устройства "Кедр Авто-10" включены необходимые элементы для безопасной эксплуатации. Все компоненты проходят заводской контроль качества.

Гарантированная поставка содержит следующие обязательные позиции:

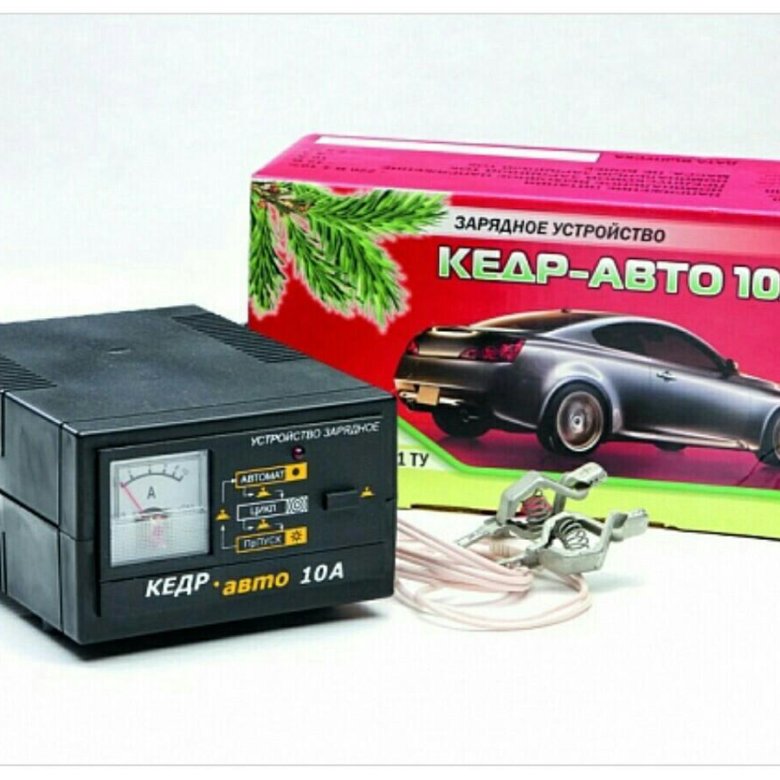

• Основной блок зарядного устройства "Кедр Авто-10"
• Монтажный кабель с клеммами "крокодил" (красный и черный)
• Сетевой шнур питания 220V с вилкой
• Руководство по эксплуатации с гарантийным талоном
• Упаковочная коробка

Габаритные размеры и масса устройства

Параметры компактности и веса «Кедр Авто-10» обеспечивают удобство транспортировки и хранения. Устройство занимает минимальное пространство в багажнике или гараже благодаря рациональной компоновке компонентов.

Конкретные физические характеристики приведены в таблице:

Примечание: точность замеров составляет ±3 мм для габаритов и ±50 г для веса.

Технические параметры входного напряжения

Зарядное устройство «Кедр Авто-10» функционирует от стандартной бытовой электросети переменного тока. Стабильность работы и безопасность эксплуатации напрямую зависят от соответствия входного напряжения заданным производителем диапазонам.

Ключевые параметры сетевого питания для корректной работы устройства:

• Диапазон напряжений: 140–250 В переменного тока
• Частота тока: 50–60 Гц
• Допустимые отклонения: автоматическая стабилизация параметров в рамках указанного диапазона
• Защита: встроенное подавление импульсных помех и скачков напряжения

Диапазон выходного тока зарядки

Модель «Кедр Авто-10» обеспечивает регулируемый выходной ток в диапазоне от 0.8 до 10 А. Эта характеристика позволяет безопасно заряжать автомобильные АКБ ёмкостью от 20 до 200 А·ч, покрывая потребности большинства легковых и коммерческих авто. Установка значения осуществляется механическим регулятором тока с визуальной шкалой на корпусе устройства.

Диапазон критически важен для адаптации к: степени разряда батареи, её техническому состоянию и температуре окружающей среды. Минимальный ток (0.8 А) применяется для поддержки ёмкости и десульфатации, а максимальный (10 А) – для ускоренного восстановления сильно разряженных АКБ. Для корректной работы рекомендуется устанавливать ток, не превышающий 10% от номинальной ёмкости аккумулятора.

Правила выбора силы тока

• Стандартная зарядка: 5–6 А для АКБ 60–70 А·ч (оптимальный баланс скорости и безопасности)
• Щадящий режим: 1–3 А для старых батарей или при температурах ниже -15°C
• Экспресс-зарядка: 8–10 А кратковременно (не более 2–3 часов) при глубоком разряде

Поддерживаемые типы аккумуляторов 12В

Устройство «Кедр Авто-10» предназначено для работы со свинцово-кислотными аккумуляторами номиналом 12 В. Оно автоматически адаптирует алгоритмы заряда под технологические особенности разных типов батарей, исключая риск перезаряда или недозаряда.

Предусмотрен ручной переключатель режимов для выбора оптимального профиля заряда. Это гарантирует совместимость как с классическими обслуживаемыми АКБ, так и с современными необслуживаемыми решениями.

Полный перечень совместимых типов

• Стандартные (WET) – традиционные батареи с жидким электролитом (сурьмянистые, малосурьмянистые, кальциевые Ca/Ca, гибридные Sb/Ca).
• AGM (Absorbent Glass Mat) – модели с абсорбированным электролитом в стекловолоконных сепараторах.
• GEL – гелевые аккумуляторы с загущенным электролитным составом.

Блокировка подключения при обратной полярности

В устройстве «Кедр Авто-10» реализована схема аппаратной защиты от неправильного подключения клемм к аккумулятору. При попытке соединения крокодилов в обратной полярности («плюс» к «минусу» и наоборот) срабатывает электронная блокировка, полностью прерывающая цепь заряда. Это исключает протекание тока в неправильном направлении и предотвращает потенциально катастрофические последствия: короткое замыкание, перегрев элементов или выход зарядного устройства из строя.

Защитный механизм срабатывает моментально благодаря тиристорной схеме и предохранителю быстрого действия. На корпусе устройства расположена индикация в виде светодиода, сигнализирующая об ошибке (обычно мигает красным цветом). После устранения неправильного подключения и кратковременного отключения от сети работа восстанавливается автоматически – дополнительного ремонта не требуется.

Ключевые особенности защиты:

• Бескомпромиссное отключение цепи при любых признаках обратной полярности
• Защита как устройства, так и аккумулятора от электрических повреждений
• Автовозврат в рабочий режим после коррекции подключения
• Абсолютная механическая надёжность (отсутствие подвижных деталей в блокировочном узле)

Распайка клемм выходного провода для АКБ

Выходной провод зарядного устройства «Кедр Авто-10» оснащается двумя клеммами для подключения к аккумуляторной батарее: положительной (плюс) и отрицательной (минус). Каждая клемма распаивается на соответствующем проводе согласно цветовой маркировке: красный провод всегда используется для плюсовой клеммы, чёрный – для минусовой. Нарушение полярности при распайке недопустимо.

Для замены или ремонта провода отсоедините старые клеммы от АКБ, затем демонтируйте защитный кожух их крепления. Установите новые клеммы, предварительно залудив концы проводов и внутренние контакты клемм. При пайке обеспечивайте надёжный контакт и изолируйте соединение термоусадкой.

Порядок распайки

1. Зачистите концы проводов на 7-10 мм, удалите окислы
2. Наденьте термоусадочные трубки на провода до пайки
3. Расплавьте припой ПОС-60 внутри клеммного контакта
4. Погрузите зачищенный конец провода в расплавленный припой
5. Фиксируйте провод до полного застывания припоя (5-7 сек)
6. Сдвиньте термоусадку на место соединения, прогрейте феном

Контрольные параметры:

После распайки убедитесь в отсутствии короткого замыкания между проводами тестером. Обязательно проверяйте прочность механического крепления клемм перед эксплуатацией.

Схема подключения к транспортному средству

Перед подключением зарядного устройства «Кедр Авто-10» к аккумуляторной батарее автомобиля убедитесь в отключенном состоянии зажигания транспортного средства. Проверьте целостность зарядных проводов и отсутствие механических повреждений на зажимах типа «крокодил» или клеммах устройства.

Подключение производится в строгой последовательности: сначала соедините красный зажим провода зарядного устройства с положительной клеммой АКБ (+), после чего черный зажим подключите к отрицательной клемме (-) или к неокрашенной металлической части кузова (массе). Убедитесь в надежной фиксации контактов во избежание искрения.

1. Подсоедините красный («+») провод к плюсовой клемме аккумулятора
2. Прикрепите черный («−») провод к минусовой клемме или точке заземления кузова
3. Проверьте отсутствие взаимного контакта зажимов с металлическими элементами авто
4. Включите вилку зарядного блока в сеть 220 В

Критические правила:

• Запрещено подключение при включенном питании сети 220 В
• Недопустимо касание зажимов между собой или с кузовом при подключении
• Перепутанная полярность вызовет короткое замыкание и повреждение оборудования

Индикация режимов работы на панели управления

Панель оснащена цветными светодиодами, визуально отображающими текущее состояние устройства. Индикаторы сигнализируют о подключении к сети, ходе зарядки и аварийных ситуациях.

Каждый режим работы сопровождается определенной комбинацией световых сигналов для однозначной интерпретации пользователем. Ниже приведена полная расшифровка индикации.

Примечания:

• Мигание красного индикатора требует немедленного отключения устройства
• Отсутствие свечения "ЗАРЯД" при горящем "СЕТЬ" свидетельствует о завершении цикла

Цикл автоматической десульфатации батареи

В режиме десульфатации "Кедр Авто-10" циклически подает на аккумулятор асимметричные токи с активной пульсацией. Этот процесс разрушает кристаллические отложения сульфата свинца на пластинах, восстанавливая их рабочую площадь. Функция активируется автоматически при распознании устройством симптомов сульфатации во время диагностики.

Каждый цикл длится несколько часов и включает два чередующихся этапа: короткие импульсы высокого напряжения (до 18В), дробящие сульфатные образования, и периоды релаксации с пониженным зарядным током. Это предотвращает чрезмерный нагрев электролита и газовыделение. Устройство контролирует внутреннее сопротивление батареи и прекращает процесс при достижении приемлемого уровня.

Ключевые особенности цикла:

• Самоинициализация – запускается без ручных настроек при критичном падении напряжения
• Приоритетное прерывание – при скачках температуры или сопротивления цикл приостанавливается
• Индикация состояния – светодиодный сигнал FLASHING медленно мигает при выполнении процедуры

Эффективность восстановления зависит от:

• Степени сульфатации (показатель восстановления до 70% при поверхностном покрытии)
• Возраста аккумулятора (периодичность циклов ограничена естественной деградацией пластин)
• Температуры окружающей среды (оптимальный диапазон работы: -20°C до +40°C)

По завершению цикла устройство переходит в режим дозарядки номинальным током. Эксплуатация предусматривает не более 3 последовательных сеансов десульфатации для одной батареи – дополнительные попытки рекомендуются после тестового разряда под нагрузкой.

Ручной режим зарядки постоянным током

В ручном режиме пользователь самостоятельно регулирует силу зарядного тока в диапазоне от 0.5 до 10А. Для активации необходимо перевести переключатель прибора в положение "Ручной" после подключения клемм к АКБ. Ток устанавливается поворотной ручкой на корпусе согласно требуемым параметрам конкретного аккумулятора. Контроль значений осуществляется через аналоговый амперметр устройства.

Процесс требует периодического мониторинга: при достижении напряжения на клеммах 14.4–14.8В (либо закипании электролита) зарядку немедленно прекращают во избежание перезаряда. Для стандартных АКБ емкостью 60–70 А·ч рекомендуемый начальный ток составляет 5–7А с последующим снижением до 1–2А. Среднее время полной зарядки при разряде 50% – 8-12 часов.

Ключевые особенности эксплуатации

• Контроль температуры – запрещено эксплуатировать при нагреве корпуса свыше +40°С
• Зарядка кальциевых АКБ – допускается только при токе не выше 10% от емкости
• Обслуживание сульфатированных батарей – применяется циклический метод (разряд/заряд током 1–2А)

Порядок подготовки к первому использованию

Внимательно изучите инструкцию производителя и убедитесь, что характеристики устройства соответствуют вашему аккумулятору (напряжение 12 В, емкость АКБ до 120 А·ч). Проверьте комплектацию: зарядное устройство, соединительные провода с зажимами типа "крокодил", инструкция.

Осмотрите корпус прибора на предмет механических повреждений, целостность изоляции кабелей и штекера. Убедитесь в отсутствии влаги внутри корпуса и подготовьте сухое, хорошо проветриваемое место для зарядки вдали от источников огня.

1. Отсоедините аккумулятор от бортовой сети автомобиля
2. Протрите клеммы АКБ и зажимы проводов наждачной бумагой
3. Выкрутите пробки АКБ (для обслуживаемых батарей)
4. Подключите провода:
   • Красный зажим (+) – к положительной клемме АКБ
   • Черный зажим (–) – к отрицательной клемме АКБ
5. Проверьте полярность подключения дважды
6. Включите УЗО в сеть 220 В

После 5-10 минут работы проверьте отсутствие нагрева зажимов, запаха гари и искрения. Контролируйте процесс по индикаторам согласно инструкции (переключение на зеленый цвет при полной зарядке).

Требования к параметрам сети электропитания

Зарядное устройство «Кедр Авто-10» рассчитано на питание от стандартной бытовой однофазной сети переменного тока. Для безопасной и корректной работы устройства критически важно обеспечить соответствие параметров сетевого напряжения техническим требованиям, указанным в документации. Несоблюдение этих условий может привести к выходу прибора из строя, снижению эффективности зарядки или созданию нештатных ситуаций.

Основные обязательные параметры электросети, к которым должен подключаться прибор:

• Номинальное напряжение: 220 В ±10% (диапазон рабочего напряжения: 198 В – 242 В). Устойчивая работа вне этого диапазона не гарантируется.
• Частота тока: 50 Гц ±2 Гц (допустимый диапазон: 48 Гц – 52 Гц).
• Характер сети: Однофазная сеть переменного тока с заземленной нейтралью (обязательно наличие исправного защитного заземления розетки).
• Качество напряжения: Сеть должна быть относительно стабильной. Допустимы кратковременные (доли секунды) плановые отклонения в пределах указанного вольтажа, но длительные просадки или значительные скачки напряжения недопустимы.
• Максимальная нагрузка на линию: Устройство потребляет до 10 А в пике. Необходимо убедиться, что предохранители (автоматы) и проводка на линии способны выдержать такую нагрузку длительное время без перегрева. Рекомендуется выделенная линия или линия с минимальной совместной нагрузкой.

Последовательность подсоединения к аккумулятору

Перед подключением убедитесь, что зарядное устройство обесточено. Проверьте целостность кабелей и зажимов-крокодилов, отсутствие повреждений изоляции и коррозии на клеммах аккумулятора.

Соблюдайте строгий порядок соединения для предотвращения искрообразования и короткого замыкания. Избегайте контакта зажимов между собой или с кузовом автомобиля после подключения к АКБ.

1. Отключите ЗУ от сети 220 В – кабель питания не должен быть подключен к розетке.
2. Закрепите красный зажим (+) на положительной клемме аккумулятора (знак «+» или красный цвет).
3. Закрепите черный зажим (-) на отрицательной клемме (знак «-» или чёрный/синий цвет).
4. Проверьте надёжность контакта – зажимы не должны смещаться при легком натяжении проводов.
5. Подключите устройство к сети – только после выполнения всех предыдущих шагов.

Контроль процесса зарядки по индикаторам

Зарядное устройство оснащено двумя светодиодными индикаторами: "СЕТЬ" (зеленый) и "ЗАРЯД" (красный/зеленый), которые отображают текущее состояние процесса. Наблюдение за их работой позволяет пользователю определить этап зарядки без использования дополнительных приборов.

Перед началом эксплуатации убедитесь в правильности подключения клемм к аккумуляторной батарее и сети 220В. Совместная работа индикаторов при корректном соединении отражается в следующих режимах:

При мигающем красном индикаторе "ЗАРЯД" проверьте: соблюдение полярности клемм, плотность контактов, отсутствие замыканий и состояние аккумулятора. После устранения неполадок повторите процедуру включения.

Сочетания индикаторов для диагностики:

• Оба индикатора погасли: отсутствует напряжение в сети 220В
• "СЕТЬ" мигает зеленым: напряжение сети ниже нормы (менее 198В)
• "ЗАРЯД" не загорается после подключения АКБ: нарушена цепь заряда или низкий уровень напряжения батареи

Обслуживание клемм и профилактика окисления

Регулярно проверяйте состояние клемм аккумуляторной батареи, подключенной к устройству "Кедр Авто-10". Наличие белого или зеленоватого порошкообразного налета (окислов), следов электролита или коррозии металла ухудшает контакт, повышает сопротивление и снижает эффективность зарядки. Подобные загрязнения могут спровоцировать перегрев и преждевременный выход оборудования из строя.

Чистку клемм выполняйте при отключенном от сети устройстве и отсоединенных зажимах от аккумулятора. Используйте мелкозернистую наждачную бумагу (240-400 грит) или специальную металлическую щетку для тщательного удаления всех окислов и загрязнений с выводов АКБ и внутренней поверхности зажимов "Кедра". После механической очистки протрите поверхности сухой чистой ветошью.

Применяйте защитные средства после чистки:

• Наносите тонкий слой технического вазелина, солидола или специализированной смазки-антиоксиданта (спрей или гель) на поверхность клемм аккумулятора и внутренние плоскости зажимов устройства.
• Избегайте обильного нанесения смазки – она не должна попадать в места механического контакта металлических поверхностей до их соединения.
• Регулярно (раз в 1-2 месяца или после обслуживания АКБ) проверяйте надежность затяжки зажимов на выводах аккумулятора.

Типовые ошибки эксплуатации и их устранение

Несоблюдение порядка подключения клемм может привести к выходу оборудования из строя. Распространенные технические нарушения включают работу в недопустимых температурных режимах и игнорирование состояния аккумулятора.

Пренебрежение элементарными мерами безопасности провоцирует риски возгорания или повреждения компонентов. Систематическая диагностика параметров и соблюдение регламента исключают аварийные ситуации.

• Перепутывание полярности при подключении: Замыкание и необратимые повреждения схемы.


  Устранение: Проверять соответствие красного зажима (+) и черного (-) на клеммах АКБ перед включением. При срабатывании защиты – отключить устройство от сети на 15 минут.

• Эксплуатация в нештатных условиях: Работа при температуре ниже -20°C или выше +45°C.


  Устранение: Использовать устройство только в сухих помещениях с рекомендованным температурным диапазоном.

• Зарядка несовместимых АКБ: Попытка восстановления кальциевых или AGM-батарей.


  Устранение: Применять исключительно для свинцово-кислотных батарей ёмкостью до 120 А·ч.

• Игнорирование индикации: Продолжение зарядки при мигающем зеленом светодиоде (неисправность).


  Устранение: Немедленно отключить питание и проверить напряжение АКБ. При отсутствии 13.5В – диагностировать замыкание пластин батареи.

• Нарушение воздухообмена: Размещение устройства на горючих поверхностях или в закрытых пространствах.


  Устранение: Обеспечить зазор 20 см от вентиляционных отверстий до окружающих предметов. Исключить контакт с бензином и маслами.

Хранение устройства в межсезонный период

Перед длительным хранением полностью отключите «Кедр Авто-10» от сети и автомобильного аккумулятора. Проверьте корпус на отсутствие загрязнений и влаги; при необходимости протрите сухой мягкой тканью. Извлеките сетевой шнур из корпуса, аккуратно сверните его и уложите в заводскую упаковку.

Рекомендуется хранить устройство в сухом месте при температуре от –10°C до +40°C без прямого воздействия солнечных лучей. Категорически избегайте помещений с повышенной влажностью (более 80%) или резкими перепадами температур. Запрещается размещать на устройствах отопления или под тяжелыми предметами.

Ключевые требования к условиям хранения:

• Защита от влаги: обязательное использование герметичного пластикового контейнера или оригинальной упаковки с влагопоглотителем (силикагель)
• Безопасность: место хранения должно быть недоступно для детей и домашних животных
• Техническое обслуживание: каждые 3-4 месяца визуально проверяйте состояние клемм и целостность изоляции проводов

Перед повторным использованием после хранения обязательно протестируйте устройство на соответствие параметров (выходное напряжение / ток), указанных в характеристиках

Регламент обслуживания внутренних компонентов

Плановое техническое обслуживание внутренних компонентов «Кедр Авто-10» проводится при выявлении неисправностей или профилактически раз в 2 года. Обязательно выполняется при визуальных дефектах корпуса, отказах зарядки или посторонних звуках. Обесточьте устройство перед всеми работами.

Используйте антистатический браслет для предотвращения повреждения электронных компонентов. Проверяйте инструмент на отсутствие повреждения изоляции. Работы производятся в сухом помещении при температуре 15-25°C после полного остывания прибора.

Ключевые процедуры и компоненты

Соблюдайте последовательность операций для предотвращения ошибок:

1. Очистка платы управления:
   • Удалите пыль мягкой кистью или сжатым воздухом
   • Обезжирьте контакты изопропиловым спиртом
   • Проверьте отсутствие окислов на разъемах
2. Диагностика силовых элементов:

   Компонент	Параметры проверки
   Транзисторы	Отсутствие КЗ, целостность радиаторов
   Резисторы R7-R12	Соответствие номиналу (50 Ом ±5%)
   Диодный мост	Пробой p-n переходов

3. Контроль пайки:
   • Визуальный осмотр на трещины в местах пайки
   • Прозвонка критичных соединений мультиметром
4. Тестирование предохранителей:
   • F1 (4А): защита входной цепи
   • F2 (10А): защита выходной цепи
   • Замена строго на аналогичные

После сборки выполните тестовый запуск в режиме холостого хода: индикация должна соответствовать норме без ошибок LED-индикатора. При замене компонентов используйте оригинальные запчасти.

Список источников

При подготовке материала о зарядном устройстве «Кедр Авто-10» использовались документация производителя, технические стандарты, а также практические руководства по обслуживанию автомобильных аккумуляторов. Основное внимание уделялось проверенным и актуальным данным, отражающим принцип работы и условия безопасной эксплуатации устройства.

Дополнительно анализировались ресурсы с независимыми тестами оборудования и автоэлектрики. Это позволяет объективно оценить реальные характеристики прибора в разных климатических условиях и режимах нагрузки, что особенно важно для комплексного описания эксплуатационных параметров.

Перечень использованных материалов

• Официальное руководство по эксплуатации «Кедр Авто-10» (издатель: ООО «Кедр»)
• Паспорт изделия с техническими характеристиками и схемой подключения
• ГОСТ Р 53165-2008: Испытания автономных зарядных устройств
• Методические рекомендации по обслуживанию свинцово-кислотных аккумуляторов
• Обзоры эффективности работы устройства в журнале «Автоэлектроника и электроприборы»
• Отчеты о тестировании температурных режимов заряда (протоколы испытаний НИИ Автопрома)
• Публикации на профильных форумах автомобилистов по диагностике неисправностей ЗУ
