Преобразователи напряжения - с 12 на 24 вольта без потерь

Статья обновлена: 18.08.2025

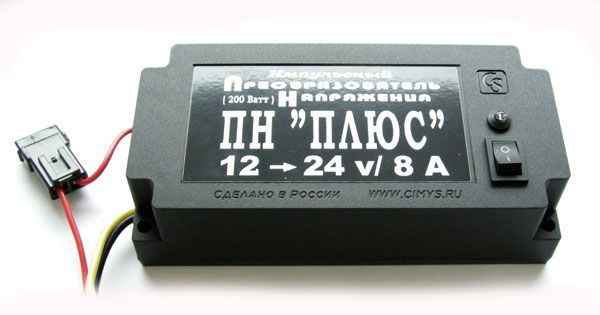

Эффективное преобразование низковольтного питания – ключевая задача в автономных системах и транспорте. Повышение напряжения с 12 до 24 вольт часто критично для питания мощного оборудования при сохранении минимальных энергозатрат.

Традиционные методы преобразования сопровождаются значительными потерями мощности. В этой статье рассматриваются современные импульсные преобразователи, обеспечивающие переход 12В→24В с КПД свыше 95%. Их конструкция исключает резистивные потери и нагрев, сохраняя ценные ватты в аккумуляторных системах.

Анализ топологий DC-DC преобразователей и схемотехнических решений демонстрирует практические пути реализации безпотерьного повышения напряжения. Особое внимание уделено выбору компонентов и управлению ключевыми элементами для максимальной эффективности.

Ключевые характеристики КПД: сравнение моделей 12V→24V

Коэффициент полезного действия (КПД) определяет процент входной энергии, преобразованной в полезную выходную мощность без тепловых потерь. Для преобразователей 12V→24V этот показатель варьируется от 85% до 98% в зависимости от технологических решений. Высокий КПД критичен для систем с ограниченным энергопотреблением, таких как автономные солнечные установки или транспортные средства, где потери снижают общую эффективность.

Ключевые факторы, влияющие на КПД: тип выпрямления (синхронное/несинхронное), качество магнитных компонентов, частота преобразования и схемотехника управления. Современные модели с синхронными MOSFET-транзисторами демонстрируют лучшие результаты благодаря минимизации падения напряжения на диодах. Анализ КПД при номинальной и частичной нагрузке (20-100%) выявляет стабильность характеристик.

Сравнительные показатели популярных моделей

Модель преобразователя	КПД при 10А (%)	КПД при 20А (%)	Технологические особенности
Victron Orion-Tr 12/24-20	96	94	Синхронное выпрямление, многослойные дроссели
MeanWell SD-500B-24	92	89	Гибридная схема ШИМ, пассивное охлаждение
Renogy 12V to 24V Step-Up	90	85	Несинхронное выпрямление, алюминиевый радиатор
Kisae DMT1230	98	96	GaN-транзисторы, цифровой контроль фазы

Модели с КПД выше 96% (Victron, Kisae) используют технологии, снижающие динамические потери: многоступенчатую синхронизацию и композитные ферритовые сердечники. Для достижения максимальной эффективности критично соблюдение условий эксплуатации: температура окружающей среды не должна превышать +40°C, обязательна вентиляция корпуса при токах >15А. Деградация характеристик наблюдается при нагрузке ниже 10% от номинала.

При выборе учитывайте зависимость КПД от тока: топовые преобразователи сохраняют эффективность >90% даже при 30% нагрузке, тогда как бюджетные аналоги теряют до 15% на малых токах. Для долговременной работы без потерь предпочтительны модели с КПД ≥95% в рабочем диапазоне токов и интегрированной защитой от перегрева.

Расчёт мощности: подбор устройства под нагрузку

Точное определение потребляемой мощности нагрузки – критический этап при выборе преобразователя 12V/24V. Недооценка этого параметра приведет к перегрузке устройства, его отключению или выходу из строя, а завышение – к неоправданным финансовым затратам и снижению общего КПД системы. Мощность измеряется в ваттах (Вт) и рассчитывается как произведение напряжения (V) на силу тока (A) для каждого электроприбора.

Для корректного подбора преобразователя необходимо выполнить следующие шаги:

Составьте полный перечень потребителей: Выпишите все устройства, которые будут питаться от преобразователя 24V.
Определите мощность каждого прибора: Найдите значение в ваттах (Вт) на шильдике устройства или в технической документации. Если указана только сила тока (А) при 24V, используйте формулу: Мощность (Вт) = Напряжение (24V) × Ток (А).
Учтите пусковые токи: Некоторые приборы (компрессоры, электродвигатели) в момент включения потребляют мощность, в 3-5 раз превышающую номинальную. Преобразователь должен выдерживать эти кратковременные пики.
Суммируйте мощности: Сложите номинальные мощности всех одновременно работающих устройств. Умножьте полученную сумму на коэффициент запаса 1.2-1.5 (20-50%), особенно если есть оборудование с высокими пусковыми токами.

Например, для нагрузки, состоящей из двух приборов:

Устройство	Номинальная мощность (Вт)	Пусковая мощность (Вт)
Прибор A (двигатель)	150	600 (150 × 4)
Прибор B (электроника)	50	50
Итого (пиковая)	200	650

Исходя из пиковой нагрузки 650 Вт и коэффициента запаса 1.3, минимальная требуемая мощность преобразователя составит: 650 Вт × 1.3 = 845 Вт. Следует выбрать ближайшее стандартное значение в большую сторону, например, 1000 Вт.

Дополнительные рекомендации:

Выбирайте преобразователи с КПД не менее 90-95% для минимизации потерь.
Убедитесь, что входное напряжение бортовой сети (12V) стабильно и способно обеспечить необходимый входной ток преобразователя (рассчитывается как: Входной ток (А) = Мощность преобразователя (Вт) / (Напряжение 12V × КПД)).
Предусмотрите защиту: автомат или предохранитель на входной цепи 12V, рассчитанный на полученное значение входного тока.

Обзор топологии DC-DC boost-конвертеров для автопрома

В автомобильных системах переход с 12 В на 24 В требует минимальных потерь энергии из-за ограниченной мощности бортовой сети и жёстких условий эксплуатации. Boost-конвертеры демонстрируют наибольшую эффективность для такого преобразования, обеспечивая стабильное напряжение независимо от колебаний входного уровня.

Ключевой задачей является выбор топологии, минимизирующей тепловыделение и электромагнитные помехи при работе в диапазоне температур -40°C...+85°C. Рассмотрим решения, отвечающие специфике автопрома.

Топология	КПД (%)	Сложность	Стоимость
Классическая	85-92	Низкая	Минимальная
Синхронная	94-96	Средняя	Умеренная
Многофазная	95-97	Высокая	Заметная

Активное и пассивное охлаждение: влияние на долговечность

Эффективный теплоотвод критичен для преобразователей напряжения 12/24 В, так как даже незначительные потери мощности при коммутации и прохождении тока через полупроводниковые элементы генерируют тепло. Накопление тепловой энергии ведет к деградации компонентов: электролитических конденсаторов (высыхание электролита), силовых транзисторов (падение增益, тепловой пробой) и дорожек печатной платы (расслоение, микротрещины). Без адекватного охлаждения температура ядра может превысить 100°C, сокращая ресурс устройства в 2-4 раза согласно правилу Аррениуса (рост на 10°C = 2× сокращение срока службы).

Выбор между активным и пассивным охлаждением определяет не только температурный режим, но и эксплуатационную надежность. Пассивные системы используют радиаторы с естественной конвекцией, полностью исключая движущиеся части, что принципиально снижает точки отказа. Активные решения применяют вентиляторы для принудительного обдува, обеспечивая интенсивный отвод тепла при высоких нагрузках (свыше 200 Вт), но вводят механический компонент с ограниченным ресурсом.

Сравнение характеристик охлаждения

Параметр	Пассивное охлаждение	Активное охлаждение
Теплоотвод	До 5 Вт/°C (зависит от площади радиатора)	15-30 Вт/°C (зависит от скорости вентилятора)
Ресурс системы	100 000+ часов (отсутствие изнашиваемых частей)	20 000-70 000 часов (ограничено сроком службы подшипников вентилятора)
Уязвимость	Накопление пыли (снижает конвекцию)	Загрязнение лопастей, механический износ, обрыв обмотки
Температурный режим	ΔT до 40°C над ambient (при проектной нагрузке)	ΔT до 15°C над ambient (при пиковой нагрузке)

Для долговечности преобразователя ключевое значение имеет стабильность температурного профиля. Пассивное охлаждение обеспечивает предсказуемую работу в номинальном режиме, но при перегрузках или в замкнутых пространствах температура растет нелинейно, ускоряя старение компонентов. Активные системы поддерживают стабильность ΔT даже при 120% нагрузке, однако отказ вентилятора мгновенно провоцирует термический разгон. Комбинированные решения (радиатор + терморегулируемый вентилятор) оптимизируют баланс: вентилятор активируется только при превышении порога 60-70°C, минимизируя износ.

При проектировании учитывайте:

Тепловой запас: для пассивных систем необходим 30% запас по мощности рассеивания
Деградацию термоинтерфейса: теплопроводящие пасты теряют свойства после 5 лет эксплуатации
Виброустойчивость: активное охлаждение требует демпфирования для предотвращения микротрещин в пайке

Требования к входному напряжению: защита от просадок

Стабильность входного напряжения критична для эффективной работы преобразователя 12В→24В. Просадки ниже номинального уровня 12В возникают при пиковых нагрузках, старте двигателя, разряженных АКБ или недостаточном сечении проводки. Такие скачки снижают КПД системы и могут вызвать аварийное отключение оборудования.

Для компенсации просадок преобразователь должен поддерживать работоспособность в расширенном диапазоне входных напряжений. Минимальный порог старта обычно составляет 8-9В, а для устойчивой работы под нагрузкой – не ниже 10В. При падении ниже этих значений требуется интеллектуальная защита от глубокого разряда источника.

Ключевые решения для защиты

Расширенный рабочий диапазон: Поддержка входного напряжения 8-18В вместо стандартных 11-15В
Схема soft-start: Плавный запуск для исключения бросков тока при подключении нагрузки
Конденсаторы большой ёмкости: Накопительные элементы для компенсации кратковременных просадок

Параметр	Минимум	Номинал	Максимум
Напряжение старта	8-9В	12В	-
Рабочее напряжение	10В	12-14В	15-18В
Отключение при просадке	Автоотсечка при 7.5-8В (±0.5В)

Важно: Для критичных систем применяют двойную защиту – встроенную схему преобразователя плюс внешний стабилизатор на входе. Особое внимание уделяют работе с генераторами переменного тока, где просадки при запуске могут достигать 30% от номинала.

Стабилизация выходного напряжения при скачках тока

Основная задача при скачках тока нагрузки – поддержание выходного напряжения 24В в строгих пределах. Резкое увеличение потребления создает просадку напряжения из-за внутреннего сопротивления преобразователя и цепи, в то время как резкое снижение тока вызывает всплеск из-за индуктивных элементов. Без эффективного управления эти скачки нарушат работу подключенных устройств.

Ключевым элементом стабилизации является контур обратной связи. Он непрерывно сравнивает фактическое выходное напряжение с опорным значением через делитель и точный источник (например, TL431 или встроенный компаратор ШИМ-контроллера). Любое отклонение мгновенно обрабатывается, и скважность импульсов управления силовыми ключами (MOSFET) корректируется для компенсации.

Методы и компоненты для подавления скачков

Для минимизации влияния скачков тока применяется комплексный подход:

Быстродействующая ШИМ с частотой 100кГц и выше: Позволяет контуру обратной связи быстрее реагировать на изменения.
Выходной конденсатор с низким ESR:
- Керамические конденсаторы (X7R, X5R): Обеспечивают мгновенный отбор/отдачу энергии при резких скачках благодаря минимальному ESR и ESL.
- Полимерные или танталовые конденсаторы: Дополняют керамику, обеспечивая большую общую емкость при сохранении низкого ESR для сглаживания более продолжительных просадок.
Дроссель с запасом по току насыщения: Предотвращает резкие изменения тока в силовой цепи при скачках нагрузки, снижая скорость нарастания di/dt.
ПИД-регулятор в обратной связи: Тщательная настройка коэффициентов (Пропорциональный, Интегральный, Дифференциальный) гарантирует:
1. Минимальную статическую ошибку (P+I).
2. Быстрое подавление возмущений без перерегулирования (D).

Дополнительные меры повышения устойчивости:

Мера	Принцип действия	Эффект
Прекомпенсация (Feedforward)	Корректировка ШИМ по изменению входного напряжения до его воздействия на выход	Снижает влияние скачков 12В на выходе 24В
Снабберные цепи	Демпфирование ВЧ-колебаний на ключах и диодах	Уменьшает ВЧ-шум, наводимый скачками тока
Звездообразная разводка земли (Star Grounding)	Разделение силовой и сигнальной земель, соединение в одной точке	Исключает падение напряжения на "грязной" земле от скачков тока в цепи измерения

Комбинирование этих методов позволяет преобразователю 12В->24В сохранять выходное напряжение в пределах ±1-3% даже при резких изменениях тока нагрузки от 10% до 100% номинала, что критично для чувствительной аппаратуры.

Монтаж в автомобильной сети: сечение проводов и предохранители

При подключении преобразователя напряжения 12В→24В критически важно правильно подобрать сечение кабеля на входной цепи. Ток потребления на 12-вольтовой стороне будет вдвое выше выходного тока на 24В при одинаковой мощности. Например, для нагрузки 240Вт ток на входе составит 240Вт / 12В = 20А, тогда как на выходе – всего 10А. Недостаточное сечение проводов вызовет перегрев и потерю эффективности.

Обязательно устанавливайте предохранитель на плюсовой линии вблизи аккумулятора. Номинал предохранителя выбирается с запасом 20-30% от максимального входного тока преобразователя, но не превышая допустимую нагрузку кабеля. Для защиты выходной цепи 24В также требуется отдельный предохранитель, соответствующий мощности потребителей.

Ключевые параметры для безопасного монтажа

Расчет сечения кабеля 12В: Используйте таблицу соответствия тока и сечения:

Ток (А) Сечение (мм²)

≤10 1.5

10-20 2.5

20-30 4.0

30-40 6.0
Тип провода: Многожильный медь в термостойкой изоляции (марки PGV, KG или аналог).
Защита:
1. Вход 12В: предохранитель у АКБ (рассчитанный на пиковый ток преобразователя).
2. Выход 24В: предохранитель после преобразователя (по номиналу нагрузки).

Все соединения должны быть обжаты кабельными наконечниками и защищены от коррозии. Избегайте прокладки кабелей рядом с подвижными элементами или источниками тепла. Надежное заземление преобразователя выполняется коротким проводом непосредственно на кузов (место зачищено до металла).

Гальваническая развязка: когда она критически важна

Гальваническая развязка становится обязательным требованием в преобразователях 12/24В при работе с чувствительной электроникой или в условиях высоких помех. Она физически разделяет входные и выходные цепи, предотвращая протекание постоянного тока между ними, что исключает передачу паразитных потенциалов и шумов.

Без такой изоляции возникают критические риски: пробой высокого напряжения на низковольтную сторону, циркуляция уравнительных токов через общую "землю", повреждение оборудования импульсными помехами от двигателей или индуктивных нагрузок. Особенно опасны последствия при подключении к бортовым сетям транспортных средств или промышленным линиям питания.

Ключевые сценарии применения

Безопасность оператора: В медицинских приборах или ручном инструменте, где возможен контакт пользователя с цепями.
Многоуровневые системы питания: При объединении аккумуляторов с разным потенциалом "земли" в ИБП или электромобилях.
Промышленные среды: Для защиты контроллеров от помех при коммутации реле, пуске моторов или работе сварочного оборудования.

Технические решения

Эффективная развязка достигается через компоненты с высокой пробивной напряжённостью (обычно 1.5-4 кВ):

Трансформаторы в импульсных источниках (используют магнитное поле)
Оптроны для сигнальных линий (передача светом)
Конденсаторные барьеры в ВЧ-схемах

Параметр	Без развязки	С развязкой
Помехоустойчивость	Низкая (общая земля)	Высокая (изолированные контуры)
Защита от КЗ	Ограничена	Двойная (вход + выход)
Стоимость	Низкая	Выше на 15-30%

Важно: При выборе преобразователя с изоляцией проверяйте сертификацию по стандартам IEC 60664-1 или UL 1577 – они гарантируют заявленное напряжение изоляции и устойчивость к перенапряжениям.

Экранирование от помех в чувствительной электронике

Повышающие преобразователи напряжения генерируют высокочастотные электромагнитные помехи (EMI) при коммутации силовых ключей и работе дросселя. Эти помехи распространяются как через цепи питания (кондуктивные помехи), так и излучаются в окружающее пространство (радиопомехи). Чувствительные компоненты (микроконтроллеры, АЦП, датчики) подвержены их воздействию, что приводит к ошибкам измерения, сбоям или нестабильной работе системы.

Эффективное экранирование требует комплексного подхода на этапе проектирования печатной платы и выбора компонентов. Ключевые методы включают разделение "грязных" (силовых) и "чистых" (слабосигнальных) цепей, использование топологии "звезда" для заземления, установку барьерных дросселей и керамических конденсаторов. Фильтрация входных/выходных линий и оптимизация разводки силовых трасс критически важны для минимизации наведённых шумов.

Практические методы подавления помех

Кондуктивные помехи:
1. Пи-фильтры (LC) на входе/выходе преобразователя
2. Керамические конденсаторы 100нФ-10мкФ параллельно электролитическим
3. Ферритовые бусины в цепях питания чувствительных модулей
Экранирование корпусов:
- Медные экраны между силовыми и цифровыми секциями
- Заземлённые алюминиевые кожухи для всего устройства
- Экранированные кабели для межблочных соединений

Компонент	Назначение	Типовые параметры
Тороидальный дроссель	Подавление ВЧ-шумов в цепях питания	Индуктивность 10-100мкГн, ток >1.5*I_нагр
Конденсатор X7R	Фильтрация ВЧ-помех на землю	0.1мкФ 50В, монтаж максимально близко к ИС
Ферритовая втулка	Подавление синфазных помех	Импеданс 100-600 Ом на 100МГц

Важно: Заземление экранов выполняйте в одной точке около преобразователя. Используйте отдельные земляные полигоны для аналоговых и цифровых цепей, соединяя их только под микросхемой стабилизатора. Многослойные платы с выделенными слоями GND и питания существенно снижают импеданс путей протекания помех.

Схемы подключения LED-освещения на 24В через преобразователь

Для питания светодиодных лент 24В от бортовой сети 12В транспортного средства необходим повышающий преобразователь. Устройство обеспечивает стабильное выходное напряжение независимо от колебаний входного, предотвращая мерцание и преждевременную деградацию светодиодов. Требуется точный расчет мощности нагрузки с запасом 20-30% для исключения перегрева модуля.

Основные схемы коммутации предполагают прямое подключение преобразователя к аккумулятору через предохранитель, либо к штатной электропроводке с использованием реле. Сечение проводов на входной цепи должно соответствовать току потребления преобразователя при пиковой нагрузке, выходные кабели допускают меньшее сечение из-за повышенного напряжения.

Варианты топологии подключения

Одиночный блок питания:

Преобразователь → общий плюсовой шинопровод → параллельное подключение LED-лент
Преимущества: минимальная стоимость, простота монтажа
Ограничения: длина магистрали не более 5 метров во избежание просадки напряжения

Зонирование с усилителями:

Главный преобразователь → разветвитель
Буферные усилители на каждую зону → отдельные светодиодные линии
Обязательное заземление корпусов усилителей

Параметр	Одиночный блок	С усилителями
Макс. мощность нагрузки	300Вт	1200Вт+
Допустимая длина линий	5м	15м на зону

Критические требования: Запрещено последовательное соединение лент суммарной длиной свыше 5 метров – это вызывает перегрев начальных сегментов и неравномерное свечение. Для RGB-систем обязателен контроллер между преобразователем и лентой, управляющий сигнал подключается отдельным кабелем.

Питание камер заднего вида и парктроников: нюансы установки

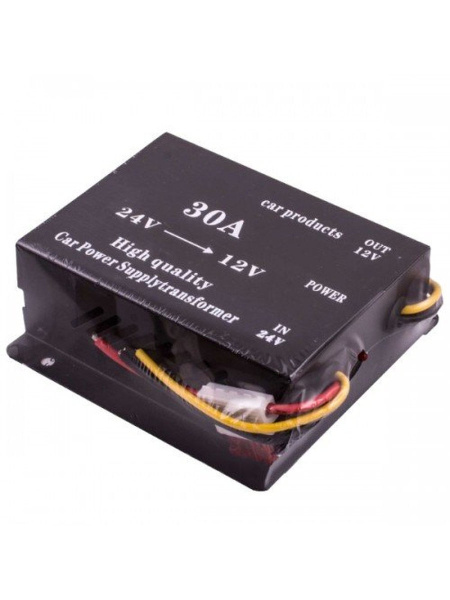

При интеграции камер и парктроников в транспортные средства с бортовой сетью 24 В критически важно обеспечить стабильное напряжение 12 В без энергопотерь. Прямое подключение к штатной сети вызовет мгновенный выход оборудования из строя из-за двойного превышения номинала.

Используйте импульсные понижающие преобразователи с КПД ≥95% для минимизации тепловыделения. Подбирайте модели с запасом мощности на 20-30% относительно суммарного потребления устройств. Обязательно проверьте соответствие пусковым токам при одновременном включении камеры и датчиков.

Ключевые требования к преобразователям

Защита от переполюсовки – предотвращает повреждение при случайном неправильном подключении
Встроенный предохранитель – обязателен для аварийного отключения в коротких замыканиях
Водонепроницаемый корпус IP67 – защита от влаги в зонах возле бампера или номерного знака

При монтаже избегайте протяжки силовых проводов параллельно с высоковольтными кабелями (например, систем зажигания). Это провоцирует помехи на видеоизображении. Для устранения наводок:

Применяйте экранированные кабели с ферритовыми кольцами
Организуйте раздельную трассировку линий питания и сигнальных шлейфов
Подключайте преобразователь максимально близко к камере

Важно: Проверьте совместимость преобразователя с CAN-шиной автомобиля. Некорректная работа может вызывать ошибки в бортовой электронике.

Параметр	Камера	Парктроники
Пиковый ток	0.8-1.2А	0.3-0.5А/датчик
Рабочая температура	-30...+70°C	-40...+85°C
Допустимая пульсация	≤100 мВ

Фиксируйте преобразователь вибростойкими креплениями – вибрации приводят к разрушению паек микросхем. После установки измерьте мультиметром выходное напряжение при работающем двигателе: отклонение более ±0.5В требует проверки соединений или замены модуля.

Интеграция с солнечными панелями в кемперах

Переход на 24-вольтовую систему питания в кемпере при использовании солнечных панелей позволяет существенно снизить потери в проводке. Более высокое напряжение уменьшает ток при одинаковой мощности, что минимизирует падение напряжения на длинных кабелях от панелей к контроллеру заряда. Это особенно критично при установке батарей на шасси или крыше, где расстояние до электрооборудования может превышать 3-5 метров.

Для эффективной интеграции требуется преобразователь 12V→24V с КПД 95-98%, устанавливаемый между аккумуляторами и потребителями. Параллельно применяются MPPT-контроллеры, напрямую работающие с 24В АКБ. Это исключает двойное преобразование энергии: солнечные панели через MPPT заряжают высоковольтные батареи, а преобразователь обеспечивает совместимость с 12В устройствами только там, где это необходимо.

Ключевые аспекты реализации

Подбор компонентов: Солнечные панели 30-40V Voc, MPPT-контроллер с поддержкой 24В АКБ, буферные 24В LiFePO4 батареи
Схема подключения: Панели → MPPT → 24В АКБ → Преобразователь 24→12В → 12В потребители
Преимущества: Уменьшение сечения кабелей до 4 раз, сокращение тепловых потерь на 15-20%

Параметр	12В система	24В система
Ток при мощности 300Вт	25А	12.5А
Рекомендуемое сечение кабеля (5м)	10мм²	4мм²
Потери в кабеле (медь 5м)	≈8%	≈2%

Для критичных 12В устройств (холодильник, насосы) применяются локальные преобразователи с импульсной топологией, обеспечивающие КПД 97-99%. Важно учитывать пусковые токи: преобразователь должен иметь 3-кратный запас по мощности относительно номинала подключаемого оборудования.

Использование для профессионального автозвука 24V

Переход на 24-вольтовое питание в профессиональных автозвуковых системах радикально снижает токовую нагрузку на силовые цепи. При удвоении напряжения для передачи идентичной мощности требуется вдвое меньший ток, что минимизирует резистивные потери в кабелях и разъемах. Это особенно критично для систем класса SPL или многоканальных Hi-End установок, где потребляемая мощность часто превышает 5-10 кВт.

Высокоэффективные DC-DC преобразователи с КПД 95-98% обеспечивают бесшовный переход с 12В на 24В без энергетических потерь. Такие устройства оснащаются интеллектуальной защитой от перегрузок, импульсными помехоподавляющими фильтрами и прецизионной стабилизацией выходного напряжения. Это исключает просадки питания при пиковых нагрузках, характерные для стандартных бортовых сетей.

Ключевые преимущества 24V в автозвуке

Повышение КПД усилителей: Усилители мощности при 24В работают в оптимальном режиме с меньшим тепловыделением и сниженными коммутационными потерями силовых транзисторов.
Упрощение кабельной инфраструктуры: Возможность использования проводов вдвое меньшего сечения без риска перегрева (при равной выходной мощности).
Устранение «бутылочного горлышка»: Ликвидация ограничений по пиковой мощности, вызванных падением напряжения на клеммах АКБ при экстремальных нагрузках.
Стабильность АЧХ: Отсутствие динамических искажений НЧ-диапазона из-за просадок напряжения при ударах баса.

Параметр	12V система	24V система
Ток при 3кВт нагрузке	≈250А	≈125А
Потери в кабеле 4м (50мм²)	12-15%	3-4%
Минимальное сечение кабеля для 5кВт	120-150мм²	70мм²
Температура клемм при пиковой нагрузке	60-70°C	35-40°C

Для реализации преимуществ 24В критически важна синхронизация преобразователя с генератором и АКБ. Применение многофазных инверторных модулей с синусоидальной формой выходного тока предотвращает генерацию помех в аудиотракте. Дополнительный выигрыш дает использование биполярных ±24V схем, обеспечивающих удвоенное эффективное напряжение питания для мостовых усилителей без повышения нагрузки на преобразователь.

Экономия энергии в автономных системах видеонаблюдения

Автономные системы видеонаблюдения критически зависят от эффективного использования энергии, так как их работа обеспечивается ограниченными источниками – аккумуляторами, солнечными панелями или ветрогенераторами. Каждый ватт-час, потраченный нерационально, сокращает время автономной работы и увеличивает затраты на расширение ёмкости хранилищ энергии. Оптимизация энергопотребления становится ключевым фактором надёжности и экономической целесообразности таких систем.

Одним из эффективных методов снижения потерь является применение преобразователей напряжения для перехода с 12 на 24 вольта. Использование повышенного напряжения позволяет минимизировать падение напряжения на длинных кабельных трассах, характерных для периметрового видеонаблюдения. Это особенно важно при передаче энергии к камерам, расположенным на значительном удалении от аккумуляторных батарей или контроллера заряда.

Стратегии энергосбережения с преобразователями 12В→24В

Переход на 24В через высокоэффективные преобразователи (КПД 95-98%) даёт следующие преимущества:

Снижение потерь в кабелях: При одинаковой мощности потребления камер, ток в цепи 24В в два раза меньше, чем в цепи 12В. Потери мощности (P=І²*R) сокращаются вчетверо, что позволяет использовать более тонкие и дешёвые кабели без ущерба для КПД системы.
Увеличение дальности передачи: Меньшее падение напряжения на линиях питания позволяет размещать камеры дальше от источника без риска недополучения номинального напряжения, критичного для стабильной работы оборудования.
Упрощение схемы питания: Возможность централизованной установки одного мощного преобразователя 12В→24В с высоким КПД вместо нескольких маломощных у каждой камеры, что снижает общие энергозатраты и упрощает обслуживание.

Для максимальной эффективности системы необходимо:

Выбирать преобразователи с минимальным током холостого хода и КПД не ниже 95% даже при частичной нагрузке.
Рассчитывать сечение кабеля исходя из длины линии и мощности нагрузки, используя преимущества высокого напряжения.
Комбинировать преобразование напряжения с другими методами экономии:
- Применение камер с низким энергопотреблением и ИК-подсветкой на основе эффективных светодиодов.
- Использование "спящих" режимов и активация по детектору движения/звука.
- Оптимизация времени работы (расписания записи).

Параметр	Система 12В	Система 24В (с преобразователем)
Ток при мощности 30Вт	2.5 А	1.25 А
Потери в кабеле 50м (сеч. 1.5мм²)	~7.5 Вт	~1.9 Вт
Минимальное сечение кабеля для потерь <5%	4 мм²	1.5 мм²
Дополнительные потери (преобразователь)	-	0.6-1.5 Вт (при КПД 95-98%)

Интеграция преобразователей 12В→24В с высоким КПД в связке с рациональным проектированием кабельной инфраструктуры и выбором энергоэффективных камер обеспечивает существенное снижение общих энергозатрат. Это продлевает автономность системы на одном заряде АКБ и уменьшает требования к мощности и стоимости возобновляемых источников энергии.

Оптимизация преобразователей для электромобилей и спецтехники

В электромобилях и спецтехнике преобразователи напряжения 12/24 В обязаны обеспечивать максимальный КПД (98%+), поскольку каждый процент потерь напрямую сокращает запас хода и увеличивает нагрузку на тяговую батарею. Критичны требования к компактности и весу: устройства должны интегрироваться в ограниченные пространства без ущерба для мощности. Надежность становится ключевым фактором из-за непрерывной работы в условиях высоких пусковых токов и постоянных нагрузок.

Эксплуатация в экстремальных условиях требует особой конструкционной устойчивости: вибро- и ударостойкости корпусов, герметизации от влаги/пыли, эффективного теплоотвода при температурах от -40°C до +105°C. Для минимизации потерь применяются синхронные топологии с MOSFET-транзисторами (R_DS(on) < 1мОм), ферритовые сердечники с низким гистерезисом и интеллектуальные ШИМ-контроллеры, динамически регулирующие частоту переключения.

Ключевые направления оптимизации

Адаптивное управление: Алгоритмы прогнозирования нагрузки для переключения между импульсными и линейными режимами, снижающие саморазряд в простое
Гибридное охлаждение: Комбинирование теплопроводящих полимеров и активных вентиляторов с датчиками температуры
Двунаправленные преобразователи: Рекуперация энергии от 24В систем (лебедки, гидравлика) в 12В сеть

Параметр	Стандартное решение	Оптимизированное решение
КПД при пиковой нагрузке	85-90%	96-98%
Защита от перегрузок	Механические предохранители	Электронные многоуровневые ограничители тока
Габариты на 500Вт	120×80×40мм	75×50×25мм
Диагностика	Светодиодный индикатор	CAN-интерфейс с передачей параметров в ЭБУ

Электромагнитная совместимость достигается экранированием катушек индуктивности, использованием керамических конденсаторов X7R и строгим контролем формы сигнала. Для критичных систем (рулевое управление, тормоза) применяются параллельные преобразователи с автоматическим переключением при отказе. Внедрение SiC-диодов в выходных каскадах уменьшает потери на 15-20% при высокочастотных переключениях.

Влияние температуры на эффективность преобразования

Повышение температуры окружающей среды и компонентов преобразователя напрямую увеличивает сопротивление проводников и полупроводниковых элементов. Это приводит к росту омических потерь при передаче энергии между цепями 12В и 24В, снижая общий КПД системы даже при использовании топологий с минимальным количеством переключающих элементов.

Тепловые эффекты в ключевых транзисторах и диодах вызывают: увеличение тока утечки в выключенном состоянии, снижение скорости переключения и рост динамических потерь. При температурах свыше +85°C КПД типичного ШИМ-преобразователя может снижаться на 3-8% относительно номинальных значений, что критично для систем с требованием к минимальным потерям энергии.

Ключевые температурные зависимости

Магнитные компоненты: Насыщение сердечника дросселя при нагреве снижает индуктивность, увеличивая токи пульсаций и потери в меди
Электролитические конденсаторы: Сокращение срока службы на 50% при росте температуры на каждые +10°C выше номинала
Кремниевые элементы: Увеличение сопротивления канала MOSFET на 0.7-1% на каждый +1°C

Диапазон температур	Влияние на КПД	Риски
-40°C...+25°C	Повышение КПД на 1-2%	Ухудшение смазки подшипников вентиляторов
+25°C...+65°C	Стабильная работа	Номинальный режим
+65°C...+85°C	Снижение КПД на 3-5%	Термическая деградация изоляции
+85°C...+105°C	Снижение КПД на 6-10%	Разрушение электролита конденсаторов

Для компенсации температурных эффектов применяют принудительное охлаждение, выбор компонентов с положительным ТКС сопротивления, а также алгоритмы коррекции ШИМ-сигналов с датчиками температуры на кристалле силовых ключей. Особое внимание уделяется тепловым режимам выходных выпрямителей, где потери на диодах Шоттки возрастают экспоненциально при нагреве.

Методы отвода тепла в корпусных моделях

В преобразователях напряжения 12В→24В выделение тепла силовыми компонентами (MOSFET, дроссели) неизбежно даже при высоком КПД. Неконтролируемый перегрев снижает эффективность, надёжность и срок службы устройства. Корпусное исполнение ограничивает естественную конвекцию, требуя продуманной тепловой конструкции для сохранения рабочих параметров без деградации.

Эффективный теплоотвод в компактных корпусах достигается комбинацией пассивных и активных методов. Ключевая задача – минимизировать тепловое сопротивление между источником тепла и внешней средой, используя физические свойства материалов и законы термодинамики. Особое внимание уделяется тепловым интерфейсам и распределению температурных зон.

Стратегии теплорассеивания

Метод	Принцип реализации	Ограничения
Интегрированные радиаторы	Алюминиевые/медные пластины, прикреплённые к корпусу через термопасту. Ребристая структура увеличивает площадь рассеивания на 200-400%	Требует расчёта ориентации рёбер для оптимальной естественной конвекции
Термомосты	Медные шины, соединяющие кристаллы MOSFET с корпусом. Толщина шин ≥3 мм обеспечивает теплопроводность до 400 Вт/м·К	Механические напряжения при температурных циклах
Принудительное охлаждение	Миниатюрные вентиляторы (25×25 мм) со скоростью потока 5-8 CFM. Авторегулировка оборотов по температуре силовых ключей	Дополнительное энергопотребление (0.8-1.2 Вт), акустический шум
Теплопроводящие полимеры	Корпус из композитных материалов (Al+PC) с теплопроводностью 8-15 Вт/м·К. Внутренние тепловые каналы к стенкам	Высокая стоимость материала, сложность литья

Критичные параметры при проектировании:

Тепловое сопротивление переход-среда (R_θJA): целевое значение ≤15°C/Вт для мощностей >50Вт
Температурный градиент между компонентами: не должен превышать 10°C во избежание тепловых пробоев
Толщина термопрокладок: 0.5-1.0 мм с коэффициентом теплопроводности >5 Вт/м·К

Для верификации теплового режима применяют:

Термографический контроль при максимальной нагрузке
Моделирование CFD для анализа воздушных потоков в корпусе
Термопары на критичных компонентах (диоды Шоттки, дроссели)

Сравнение биполярных и MOSFET-транзисторов в схемах преобразователей 12В/24В

В преобразователях напряжения для перехода с 12В на 24В без потерь ключевую роль играет выбор силовых транзисторов. Биполярные транзисторы (BJT) и MOSFET существенно различаются по принципу работы и характеристикам, что напрямую влияет на КПД, тепловыделение и сложность управления схемой.

Биполярные транзисторы управляются током базы, что требует значительных затрат энергии на переключение, особенно при высоких частотах. Это создаёт проблемы при построении высокоэффективных преобразователей, так как часть мощности неизбежно рассеивается в цепи управления. MOSFET, напротив, управляются напряжением на затворе и практически не потребляют ток в статическом режиме, что кардинально снижает потери управления.

Ключевые различия в применении

Потери проводимости: MOSFET имеют низкое сопротивление канала (R_DS(on)) в открытом состоянии, особенно в низковольтных схемах. У биполярных транзисторов присутствует остаточное напряжение насыщения (V_CE(sat) ≈ 0.2-1В), вызывающее фиксированные потери мощности независимо от тока.
Скорость переключения: MOSFET переключаются быстрее благодаря отсутствию накопления заряда. У BJT существуют задержки включения/выключения из-за рекомбинации носителей, ограничивающие частоту преобразования.
Управление: Для BJT требуются мощные драйверы, способные обеспечить высокий базовый ток. MOSFET управляются малыми токами затвора, но нуждаются в импульсах с крутыми фронтами для минимизации переходных потерь.

Параметр	Биполярный транзистор (BJT)	MOSFET
Тип управления	Токовый (база)	Напряжением (затвор)
Потери при переключении	Высокие (заряд/разряд базы)	Низкие (емкость затвора)
Потери в открытом состоянии	P_loss = I_C × V_CE(sat)	P_loss = I_D² × R_DS(on)
Термостабильность	Склонен к тепловому разгону	Отрицательный ТК сопротивления

Для повышения КПД в современных преобразователях 12В→24В предпочтение отдаётся MOSFET. Их применение позволяет достичь КПД >95% благодаря:

Минимальным потерям управления на высоких частотах
Снижению динамических потерь при переключениях
Возможности параллельного включения для уменьшения R_DS(on)

Биполярные транзисторы сохраняют актуальность в низкочастотных или маломощных схемах, где их невысокая стоимость перевешивает недостатки эффективности. Однако в задачах минимизации потерь при преобразовании напряжения MOSFET являются безальтернативным решением.

Коррекция коэффициента мощности в бюджетных конвертерах

В бюджетных DC-DC преобразователях 12В→24В игнорирование коррекции коэффициента мощности (PFC) приводит к значительным скрытым потерям. Низкий PF (0.6-0.7) вызывает реактивные токи в первичной сети, перегрев компонентов и повышенную нагрузку на источники питания, несмотря на кажущуюся эффективность преобразования.

Пассивная PFC на базе дросселей и конденсаторов снижает гармонические искажения до 30% при стоимости реализации менее $0.5 на устройство. Ключевое ограничение – эффективность только на мощности свыше 100Вт и частотной стабилизации входного напряжения, что критично для автомобильных применений с диапазоном 10-15В.

Практические схемотехнические решения

Оптимальные топологии для бюджетных преобразователей:

Бустерный каскад с дросселем: Повышает PF до 0.92 за счёт синхронизации тока и напряжения через ШИМ-контроллер. Требует всего 2 дополнительных компонента (дроссель + диод)
Псевдо-резонансные преобразователи: Используют явление ZVS (переключение при нулевом напряжении) для минимизации потерь на ключах при коррекции PF

Параметр	Без PFC	С пассивной PFC	С активной PFC
КПД преобразования	92%	89%	94%
Стоимость реализации	$0	$0.3-$0.7	$2.5+
Диапазон рабочих напряжений	9-18В	10-16В	8-30В

Критичный параметр – индуктивность входного дросселя: при занижении значения (менее 100мкГн на 150Вт) возникает насыщение магнитопровода с резким падением PF до 0.5. Расчёт выполняется по формуле:

L_min = (V_in × D) / (ΔI × f_sw)
где D – скважность, ΔI – пульсации тока (20-30% от номинала), f_sw – частота ШИМ (рекомендуется 50-100кГц)

Использование ферритовых колец с зазором – снижает потери на гистерезис на 40% по сравнению с SMD-дросселями
Диоды Шоттки во входном каскаде – уменьшают обратное восстановление до 35нс против 150нс у стандартных выпрямителей
Динамическая компенсация ESR конденсаторов – нивелирует деградацию компонентов при нагреве

Типовые неисправности: диагностика и ремонт своими руками

Отсутствие выходного напряжения – наиболее частая проблема. Первым делом проверьте наличие входных 12В на клеммах преобразователя мультиметром. Убедитесь в целостности предохранителя и отсутствии обрыва входных проводов. Если питание подается, но выход "молчит", отключите нагрузку – возможно срабатывание защиты от короткого замыкания.

Нестабильное напряжение или просадки под нагрузкой требуют проверки выходного тока: сравните его с паспортными значениями преобразователя. Проверьте температуру корпуса – перегрев свидетельствует о перегрузке или неисправности силовых элементов. Осмотрите печатную плату на предмет вздувшихся конденсаторов и почерневших полупроводников.

Диагностика компонентов

Для точного определения неисправности потребуется мультиметр:

Диоды и транзисторы: проверьте на пробой мультиметром в режиме прозвонки (отсутствие звона в обе стороны или КЗ)
Конденсаторы: визуальный осмотр на вздутие, тестером – на ESR (эквивалентное последовательное сопротивление)
Дроссели: проверка на обрыв и межвитковое замыкание (сопротивление обмотки должно соответствовать паспорту)
Микросхема ШИМ-контроллера: измерьте опорное напряжение на ножке Vref (отклонение >5% указывает на неисправность)

Распространенные причины отказов и методы устранения:

Симптом	Вероятная причина	Решение
Преобразователь включается и сразу отключается	КЗ в выходной цепи, пробой выходного диода	Проверить нагрузку, заменить диод Шоттки
Сильный нагрев без нагрузки	Пробой силового транзистора, неисправность контроллера	Прозвонить ключевые MOSFET, заменить драйвер
Пульсации на выходе >100mV	Высохшие электролитические конденсаторы	Заменить конденсаторы на выходе (470-2200 мкФ)
Самопроизвольное отключение при нагрузке 50-70%	Перегрев из-за плохого контакта или слабого охлаждения	Зачистить контакты, установить радиатор на ключевые элементы

Важные меры предосторожности: перед ремонтом обязательно отключайте входное питание и разряжайте выходные конденсаторы через резистор 100 Ом. При замене компонентов используйте термопасту для монтажа радиаторов. После пайки проверяйте отсутствие замыканий между дорожками.

Защитные функции: от КЗ, перегрева и переполюсовки

Преобразователи напряжения 12В→24В оснащаются комплексом защитных механизмов, предотвращающих критические повреждения при эксплуатации. Эти функции обеспечивают безопасность как самого устройства, так и подключенных потребителей.

Без встроенной защиты короткое замыкание, перегрев или ошибочное подключение полярности могут вызвать необратимый выход преобразователя из строя. Современные модели автоматически диагностируют аварийные ситуации и мгновенно реагируют на них.

Принципы работы защитных систем

Короткое замыкание (КЗ):
Детекторы тока непрерывно контролируют выходную цепь. При превышении порогового значения срабатывает автоматическое отключение нагрузки. Восстановление работы происходит после устранения замыкания.
Перегрев:
Термодатчики отслеживают температуру силовых элементов. При достижении критического уровня (обычно +85°C...+105°C) преобразователь снижает мощность или полностью отключается до остывания корпуса.
Переполюсовка:
Диодная барьерная защита или MOSFET-схемы блокируют подачу энергии при неправильном подключении клемм. Дополнительно могут использоваться предохранители для физического разрыва цепи.

Функция	Реакция устройства	Восстановление
Короткое замыкание	Мгновенное отключение выхода	Автоматическое после устранения КЗ
Перегрев	Постепенное снижение мощности или shutdown	При достижении безопасной температуры
Переполюсовка	Блокировка входных цепей	Только после корректного переподключения

Реализация данных функций не влияет на КПД преобразователя благодаря использованию пассивных элементов (диоды, термисторы) и интеллектуальных контроллеров с минимальным энергопотреблением. Многоуровневая защита гарантирует работу в экстремальных условиях без дополнительных внешних компонентов.

Алгоритм выбора преобразователя для промышленного оборудования

Определение ключевых параметров нагрузки является отправной точкой: номинальный и пиковый ток, пусковые перегрузки, характер работы (постоянный/импульсный). Требования к выходному напряжению (24 В) включают допустимую стабильность (±1-3%), пульсации и скорость реакции на скачки нагрузки.

Анализ входных условий охватывает диапазон 12 В (±10-20%), качество источника питания, наличие помех. Критичен тепловой режим: мощность потерь напрямую влияет на КПД, требуя расчета теплоотвода и выбора корпуса с учетом температуры окружающей среды (промышленный диапазон -40°C…+85°C).

Ключевые этапы выбора преобразователя

Расчет мощности: P_вых = 24 В × I_макс. Запас мощности – 25-30% для пиковых нагрузок
Выбор типа преобразователя:
- Импульсные (ключевые): КПД 92-98%, компактность, для большинства задач
- Линейные: КПД <50%, только для маломощных приложений с низким шумом
Проверка КПД: Требуемое значение ≥95% для "без потерь". Учитывать КПД при частичной нагрузке

Защитные функции:

Функция	Минимальные требования
Короткое замыкание	Автоматическое отключение/ограничение тока
Перегрев	Термозащита с hysteresis
Перенапряжение	Clamping-схемы на выходе

Механические и экологические параметры: Степень защиты IP54/IP65, стойкость к вибрации (IEC 60068-2-6), диапазон влажности 10-95%
Сертификация: Соответствие ГОСТ Р, EN 55032 (EMC), UL 508 для промышленного применения

Верификация решения: Тестирование макета в реальных условиях нагрузки с контролем теплового режима. Обязательная проверка КПД на минимальном/номинальном/пиковом токе.

Список источников

При подготовке материалов по преобразователям напряжения для перехода с 12В на 24В с минимальными потерями были изучены специализированные технические ресурсы и научные публикации. Основное внимание уделялось принципам работы импульсных преобразователей, методам повышения КПД и современным компонентам силовой электроники.

Ниже представлены ключевые источники, содержащие теоретические основы и практические решения для проектирования высокоэффективных DC-DC преобразователей. В список включены как фундаментальные работы по электротехнике, так и актуальные исследования в области энергоэффективности.

Научно-техническая литература и стандарты

Марк Хьюз "Импульсные источники питания: теоретические основы и практическое применение" – Глава 7: Повышающие преобразователи
ГОСТ Р 52907-2008: Источники электропитания радиоэлектронной аппаратуры. Методы измерения КПД
А.С. Лосев "Силовая электроника: учебное пособие для вузов" – Раздел: Схемотехника DC-DC преобразователей
Журнал "Компоненты и технологии" №6/2021: Современные MOSFET-транзисторы для высокоэффективных преобразователей
IEEE Transactions on Power Electronics: Loss Analysis in Synchronous Buck Converters (Vol. 35, Issue 3)
Application Notes от Texas Instruments: Design Considerations for High-Efficiency Buck Converters (Document SLVA477A)
ON Semiconductor: Handbook of Voltage Regulator Circuits – Chapter: Boost Converter Topologies
В.В. Бас "Тепловые режимы полупроводниковых приборов в импульсных устройствах"
Журнал "Электронные компоненты" №3/2022: Выбор дросселей для DC-DC преобразователей
МЭК 62040-3: Методы испытаний и требования к КПД источников бесперебойного питания

Ток (А)	Сечение (мм²)
≤10	1.5
10-20	2.5
20-30	4.0
30-40	6.0
