Приборка ВАЗ-2110 - особенности и советы
Статья обновлена: 18.08.2025

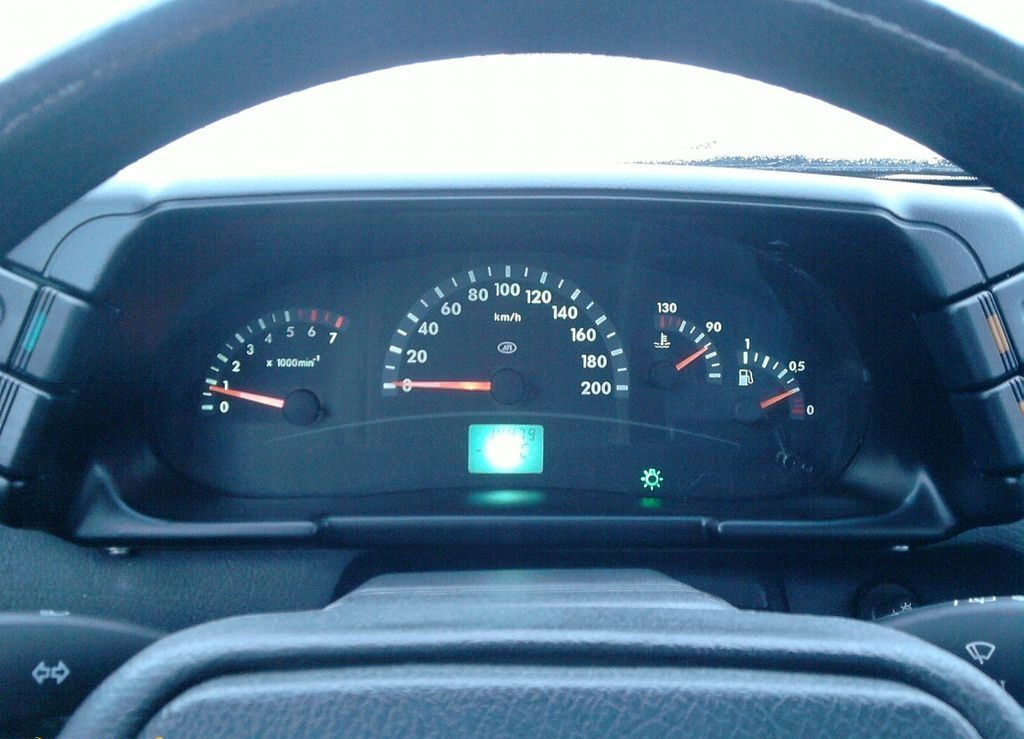

Приборная панель ВАЗ-2110 – ключевой элемент информирования водителя о состоянии автомобиля.
Понимание ее устройства и особенностей эксплуатации критически важно для безопасного вождения.
Статья рассматривает конструктивные нюансы штатной приборки, типичные неисправности и методы их устранения.
Материал содержит практические рекомендации по обслуживанию и модернизации панели приборов.
Правильное снятие рулевого колеса для доступа к комбинации
Перед началом работ по снятию комбинации приборов на ВАЗ-2110 часто требуется демонтировать рулевое колесо для обеспечения достаточного рабочего пространства и доступа к крепежным элементам панели. Этот этап критически важен и требует строгого соблюдения последовательности действий и мер предосторожности, особенно из-за наличия подушки безопасности (если она установлена). Неправильное выполнение может привести к повреждению компонентов или случайному срабатыванию пиропатрона.
Первым и самым важным шагом всегда является отключение массы аккумуляторной батареи (АКБ). Подождите не менее 10-15 минут после отключения перед началом работ, чтобы напряжение в системе SRS (Supplemental Restraint System - система пассивной безопасности) полностью снизилось. Убедитесь, что передние колеса установлены строго прямо, а руль находится в центральном положении.
Последовательность снятия рулевого колеса
Для доступа к крепежным элементам руля необходимо снять декоративную накладку подушки безопасности (если есть). Она обычно фиксируется двумя винтами Torx T30 с обратной стороны руля или специальными пружинными защелками по бокам. Аккуратно подденьте накладку тонкой плоской отверткой, начиная с нижней части, стараясь не повредить пластик.
После снятия накладки станут доступны разъемы подушки безопасности и звукового сигнала (если он выведен на руль). Ни в коем случае не отсоединяйте разъем подушки безопасности до полного снятия напряжения с АКБ и выдержки времени! Аккуратно отсоедините разъемы, нажав на фиксаторы. Запомните их положение для последующей сборки.
- Отключите массу АКБ и выждите 10-15 минут.
- Установите колеса прямо, руль в центральное положение.
- Снимите декоративную накладку подушки безопасности (открутив винты или отжав защелки).
- Отсоедините разъемы подушки безопасности и звукового сигнала (при наличии).
- Открутите центральную гайку/болт рулевого вала (обычно ключом на 24 мм). Не выкручивайте полностью!
- Пометьте положение руля относительно вала мелом или маркером для точной установки.
- Снимите руль с вала:
- Выкрутите центральный болт/гайку полностью.
- Потяните руль на себя, одновременно покачивая его из стороны в сторону.
- Если руль "прикипел", используйте специальный съемник рулевого колеса. Не бейте по рулю или валу!
- Уберите руль в безопасное место лицевой частью вверх, чтобы не повредить подушку.
После снятия руля откроется свободный доступ к задней части комбинации приборов и верхним креплениям пластиковой накладки рулевой колонки. Теперь можно приступать к демонтажу самой комбинации. При сборке действуйте в обратной последовательности, строго совмещая метки на руле и валу и затягивая центральный болт/гайку с правильным моментом.
| Элемент крепления | Момент затяжки, Н·м | Примечание |
|---|---|---|
| Центральный болт/гайка рулевого колеса | 35-45 | Обязательно совместите метки! |
| Винты крепления накладки подушки безопасности | 3-5 | Torx T30, не перетягивать |
Важное предупреждение: Несоблюдение процедуры отключения АКБ и выдержки времени перед работой с разъемами подушки безопасности может привести к ее случайному срабатыванию, что чревато серьезными травмами. Неправильная установка руля без совмещения меток приведет к смещению положения спиц руля относительно прямолинейного движения и ошибке датчика угла поворота руля.
Аккуратное отсоединение разъемов проводки от приборки
Перед демонтажем приборной панели ВАЗ-2110 критически важно корректно отсоединить все электрические разъемы. Неправильные действия могут привести к повреждению контактов, обрыву проводов или сбоям в работе электрооборудования. Подготовьте чистую рабочую зону и обеспечьте хорошее освещение для точной идентификации колодок.
Сначала снимите клемму «минус» с аккумуляторной батареи для исключения короткого замыкания. Тщательно осмотрите каждый разъем, запоминая его расположение и ориентацию – рекомендуется сделать фотографии или пометить колодки цветной изолентой. Избегайте приложения излишних усилий при отсоединении.
Последовательность безопасного отсоединения
Ключевые этапы работы:
- Найдите все разъемы на задней части приборки (основные колодки питания, спидометра, указателей поворота)
- Зафиксируйте язычки пластиковых фиксаторов пальцами
- Аккуратно потяните корпус колодки на себя без рывков
- При сопротивлении проверьте, полностью ли отжат фиксатор
Особое внимание уделите хрупким разъемам датчика уровня топлива и подсветки. Не дергайте за провода – только за корпус колодки. Если контакты окислены, обработайте их WD-40 после снятия. Для удобства доступа к глубоко расположенным разъемам временно демонтируйте рулевую колонку.
Типовые разъемы приборки ВАЗ-2110
| Цвет колодки | Назначение | Кол-во контактов |
|---|---|---|
| Бежевый | Основное питание | 12-pin |
| Синий | Спидометр/одометр | 3-pin |
| Черный | Указатели поворотов | 6-pin |
| Коричневый | Датчик топлива | 2-pin |
После снятия заизолируйте металлические контакты разъемов во избежание случайного замыкания. Храните отсоединенную проводку в подкапотном пространстве, зафиксировав пластиковыми стяжками. При обратной установке убедитесь в четком срабатывании фиксаторов каждого разъема – характерный щелчок подтвердит правильную посадку.
Демонтаж крепежных винтов и снятие основного кожуха
Перед началом работ подготовьте необходимый инструмент: крестовую отвертку среднего размера, набор торцевых головок с воротком, а также перчатки для защиты рук. Убедитесь, что автомобиль стоит на ровной поверхности, ручной тормоз активирован, а клеммы аккумулятора отсоединены для предотвращения случайного замыкания.
Определите местоположение всех крепежных элементов кожуха – стандартно винты располагаются по периметру конструкции (в нижней части у тоннеля, по бокам возле ножных пространств и в верхней зоне под рулевой колонкой). Особое внимание уделите скрытым точкам крепления за декоративными заглушками или элементами обшивки, которые необходимо предварительно снять.
Последовательность демонтажа
- Снимите пластмассовые заглушки (при наличии), аккуратно поддев их плоской отверткой
- Выкрутите винты крестовой отверткой в следующем порядке:
- Нижние крепления тоннеля (4-6 шт.)
- Боковые винты в зоне педального узла (2 шт. с каждой стороны)
- Верхние крепления под рулевой колонкой (3 шт.)
- Проверьте отсутствие скрытых соединений:
Зона проверки Кол-во точек За бардачком 1-2 Под блоком предохранителей 1 - Отсоедините разъемы проводов (приборной панели, прикуривателя, кнопок)
Снятие кожуха выполняйте двумя руками, ухватив его за боковые усилители. Двигайте конструкцию строго вдоль оси рулевой колонки, контролируя положение тросиков и жгутов проводов. При возникновении сопротивления немедленно прекратите тянуть – проверьте пропущенные крепежи или зацепившиеся кабели. Извлеченный кожух храните в вертикальном положении для исключения деформации.
Извлечение комбинации приборов из посадочного места
Перед демонтажем комбинации приборов обязательно отсоедините минусовую клемму аккумуляторной батареи. Это предотвратит риск короткого замыкания и повреждения электроники. Подготовьте тонкую плоскую отвертку и фигурную отвертку TORX T20 (или T25 в зависимости от года выпуска авто).
Снимите пластиковую накладку рулевой колонки, открутив саморезы крепления. Осмотрите панель приборов: по периметру комбинации расположены крепежные винты (обычно 4-6 штук). Их головки скрыты декоративными заглушками – аккуратно подденьте заглушки плоской отверткой, сохраняя их целостность.
Последовательность демонтажа
- Выкрутите все крепежные винты торцевой отверткой TORX, соблюдая умеренное усилие
- Возьмитесь за корпус комбинации приборов с обеих сторон и плавно потяните на себя
- При появлении сопротивления проверьте, не остались ли неоткрученные винты
- После извлечения блока немедленно закройте разъемы контактов чистой ветошью для защиты от пыли
| Тип крепежа | Количество | Расположение |
|---|---|---|
| Винты TORX T20 | 4 шт | Верхние углы |
| Винты TORX T25 | 2 шт (на части моделей) | Нижний торец |
Не прилагайте излишнего усилия при вытягивании блока – его удерживают не только винты, но и фиксаторы разъемов. Отсоедините колодки проводов, нажав на язычки пластиковых защелок. Избегайте касания контактов пальцами – жировые следы ухудшают проводимость.
Разборка корпуса приборной панели: ключевые крепления
Основные точки фиксации сосредоточены по периметру корпуса и в зоне центральной консоли. Крепления представляют собой пластиковые клипсы и винты, скрытые декоративными заглушками или элементами обшивки. Наиболее важные узлы расположены под рулевой колонкой, возле воздуховодов обдува стекла и по краям панели, прилегающим к дверным проемам.
Перед демонтажем убедитесь в снятии минусовой клеммы АКБ для исключения короткого замыкания. Обратите особое внимание на крепеж вокруг блока предохранителей и комбинации приборов – эти зоны часто требуют аккуратного поддевания пластиковыми монтажками. Силовые винты здесь обычно имеют крестообразный шлиц (PH2 или PH3), тогда как клипсы фиксируются вертикальным защелкиванием.
Последовательность демонтажа
- Снимите декоративные накладки рулевой колонки, открутив два самореза снизу.
- Выкрутите четыре винта под верхним козырьком приборов, приподняв резиновый уплотнитель лобового стекла.
- Демонтируйте боковую панель водителя (возле двери), поддев её монтажной лопаткой в районе кнопки габаритов.
- Отсоедините нижние клипсы корпуса, нажав на фиксаторы через технологические прорези под рулём.
- Выкрутите два винта крепления к тоннелю трансмиссии за пепельницей.
| Тип крепления | Расположение | Инструмент |
|---|---|---|
| Пластиковые клипсы | Торцы панели, зона перчаточного ящика | Монтажная лопатка 5 см |
| Саморезы с полукруглой головкой | Под рулевой колонкой, крепление к блоку педалей | Отвертка PH2 |
| Винты-«звездочки» (TORX T15) | Крепление к центральной консоли | Бита T15 |
Важно: При снятии верхней части корпуса избегайте резких движений – за ним проходят жгуты проводки датчиков педали тормоза и замка зажигания. Предварительно отсоедините разъёмы подсветки пепельницы и прикуривателя, потянув за фиксаторы. Если клипса не поддается, прогрейте её строительным феном (60-70°C) – это снизит риск сломать пластик.
Проверьте целостность всех демонтированных крепежей – треснувшие клипсы приведут к дребезжанию панели при движении. Для временной фиксации во время диагностики используйте малярный скотч, но не оставляйте его надолго – клеевой состав разрушает пластик.
Замена перегоревших ламп подсветки (типы и нюансы)
Основная сложность замены ламп подсветки в ВАЗ-2110 заключается в необходимости частичного разбора панели приборов и других элементов салона для доступа к патронам. Наиболее часто выходят из строя лампы подсветки самой приборной панели, а также подсветки прикуривателя, пепельницы, кнопок электростеклоподъемников и магнитолы.
Пластиковые элементы крепления патронов и колпачков ламп, особенно в панели приборов, с возрастом становятся хрупкими. При неаккуратном демонтаже их легко сломать, что приведет к необходимости замены всего узла или поиска нестандартных решений для фиксации.
Типы ламп и особенности замены
В ВАЗ-2110 используются несколько типов лампочек для подсветки:
- W1.2W (T3,5): Миниатюрные лампы накаливания с цоколем. Основной тип для подсветки панели приборов, прикуривателя, пепельницы, выключателей. Имеют малую мощность (1.2W) и хрупкую колбу.
- T4W (T10): Более крупные лампы накаливания (обычно 5W). Используются для подсветки вещевого ящика (бардачка) и багажника.
- Светодиоды (LED): Современная альтернатива лампам накаливания. Требуют подбора аналогичного типоразмера (чаще всего под цоколь T3,5 или T10) и соблюдения полярности при установке. Могут требовать дополнительных резисторов (обманок) для корректной работы CAN-шины при замене ламп на панели приборов.
| Тип лампы | Где применяется | Мощность | Особенность замены |
|---|---|---|---|
| W1.2W (T3,5) | Панель приборов, прикуриватель, пепельница, кнопки | 1.2W | Хрупкая колба, легко ломающийся пластик патронов |
| T4W (T10) | Бардачок, багажник | 5W | Легкий доступ, менее проблемная замена |
| LED (T3,5/T10) | Все перечисленные места | Низкая | Требует полярности, возможны проблемы с CAN |
При замене ламп накаливания в панели приборов на светодиоды (LED) высока вероятность возникновения ошибок на бортовом компьютере (например, мигание индикатора неисправности ESP/ABS) или некорректной работы одометра. Это связано с тем, что штатная система контроля ламп рассчитана на определенное сопротивление цепи, которое у LED значительно выше. Установка резисторов-обманок (шунтов) обычно решает эту проблему.
Выбирая светодиоды для подсветки панели приборов, отдавайте предпочтение моделям с рассеивающей линзой (на 120-180 градусов) вместо точечных. Это обеспечит равномерную подсветку шкал и стрелок. Также учитывайте цветовую температуру: нейтрально-белый (4000-5000K) или теплый белый (3000-3500K) свет комфортнее для глаз, чем холодный синий (6000K и выше).
Диагностика и ремонт неработающих стрелочных указателей
Первым этапом исключите проблемы с предохранителями F1 (10А) и F18 (7,5А), отвечающими за приборную панель. Проверьте их целостность мультиметром или визуально, при необходимости заменив на дубликаты с аналогичным номиналом. Убедитесь в отсутствии окислов на контактах держателей.
Снимите комбинацию приборов для детальной проверки. Осмотрите тыльную сторону платы на предмет микротрещин, потемневших участков и холодных паек. Особое внимание уделите контактам разъема Х1 – они часто деформируются или покрываются коррозией, что нарушает сигнал.
Алгоритм поиска неисправностей
Для локализации проблемы выполните последовательные проверки:
- Тест датчиков: Отсоедините фишку датчика неработающего указателя (например, ДУТ для топлива) и замкните его контакты проводом. Стрелка должна резко отклониться – если реакции нет, проблема в панели или проводке.
- Диагностика проводки: Замерьте сопротивление цепи от разъема приборки до датчика. Значение выше 2 Ом указывает на обрыв или коррозию. Проверьте «массу» датчиков на кузове.
- Проверка питания: На контакте 9 разъема Х1 (розовый провод) должно быть +12V при включенном зажигании. Отсутствие напряжения – признак обрыва в цепи от замка.
| Неисправность | Возможная причина | Решение |
|---|---|---|
| Не работает один указатель | Выход из строя датчика, обрыв провода | Замена датчика, ремонт проводки |
| Все стрелки неактивны | Перегорел F18, отсутствие +12V на Х1 | Замена предохранителя, проверка цепи зажигания |
| Стрелка дергается или показывает неверно | Плохой контакт разъема, неисправность моторчика привода | Чистка фишки, замена электродвигателя на плате |
Важно: При замене датчиков используйте только оригинальные комплектующие или проверенные аналоги – несоответствие сопротивления исказит показания. Для ремонта дорожек платы применяйте термостойкий припой и флюс, избегая перегрева соседних элементов. Если моторчик стрелки не реагирует на прямое подключение к АКБ – требуется его замена.
После восстановления контактов или замены компонентов выполните калибровку: запустите двигатель и дайте прогреться до рабочей температуры, затем установите нулевое положение стрелок с помощью регулировочных винтов на задней стороне панели (при наличии механической корректировки).
Чистка контактов платы приборки от окислов и загрязнений
Окисление и загрязнение контактов на плате приборной панели ВАЗ-2110 – частая причина некорректной работы спидометра, тахометра или индикаторов. Образование налета нарушает проводимость сигналов между платой и стрелочными приводами, шлейфами и датчиками.
Процедура требует аккуратности и правильной последовательности действий для исключения повреждения дорожек или электронных компонентов. Обязательно отсоедините минусовую клемму АКБ перед началом работ.
Порядок выполнения работ
- Демонтаж приборной панели: снимите рулевой кожух, открутите крепежные винты торпедо, аккуратно выдвиньте приборку и отсоедините разъемы.
- Разборка приборки: открутите винты на задней крышке, снимите защитный кожух и стекло. Отсоедините стрелки (поддевайте равномерно специальным съемником или пальцами).
- Извлечение платы: отожмите фиксаторы, аккуратно отделите плату от корпуса со стрелочными механизмами. Избегайте резких изгибов.
- Визуальный осмотр: выявите участки с темным налетом, зеленоватыми пятнами (окислы) или засохшей грязью на контактных площадках и разъемах.
- Очистка контактов:
- Жесткой кистью (не металлической!) удалите пыль и рыхлые загрязнения.
- Нанесите специальный очиститель электронных контактов (WD-40 Specialist Contact Cleaner, спирт изопропиловый 90%+) на ватную палочку или безворсовую салфетку.
- Аккуратными движениями протрите контактные группы, дорожки и шлейфы. Для стойких окислов допустимо легкое протирание мягким ластиком.
- Избегайте попадания жидкости на элементы вне зоны контактов!
- Сушка: оставьте плату на 10-15 минут до полного испарения очистителя.
- Проверка и сборка: убедитесь в чистоте контактов, соберите приборку в обратном порядке. Подключите АКБ и проверьте работу всех индикаторов и приборов.
| Материал/Инструмент | Назначение |
|---|---|
| Очиститель контактов | Растворение окислов, грязи без остатка |
| Ватные палочки | Точечная очистка мелких контактов |
| Мягкая кисть | Удаление пыли |
| Безворсовая салфетка | Очистка больших площадок |
| Набор отверток | Демонтаж панели и платы |
Решение проблем с индикацией уровня топлива
Некорректная работа указателя уровня топлива на ВАЗ-2110 проявляется в хаотичном движении стрелки, завышенных/заниженных показаниях или полном отсутствии реакции. Это создаёт неудобства в эксплуатации и риск внезапной остановки из-за нехватки горючего.
Основными источниками проблем являются датчик уровня топлива (ДУТ) в баке, электрические соединения, проводка и сам прибор на панели. Диагностику начинают с проверки контактов и целостности цепи, исключая простые причины перед углублённым разбором.
Диагностика и устранение неисправностей
| Признак неисправности | Возможная причина | Метод решения |
|---|---|---|
| Стрелка лежит на нуле | Обрыв проводов, окисление клемм, выход из строя ДУТ |
|
| Показания скачут или завышены | Загрязнение подвижных контактов ДУТ, нарушение заземления |
|
| Ложное срабатывание лампы резерва | Неисправность поплавка ДУТ, короткое замыкание | Заменить датчик целиком – ремонт поплавка нецелесообразен |
При замене ДУТ используйте оригинальный датчик 2110-3847010 или качественный аналог. Убедитесь в герметичности уплотнителя при установке – протечки топлива недопустимы. После ремонта откалибруйте указатель: при пустом баке стрелка должна находиться на нулевой отметке, при полном – строго на максимуме.
Для профилактики раз в 2-3 года обрабатывайте разъёмы контактным очистителем. Избегайте езды с минимальным уровнем топлива – это ускоряет износ дорожек потенциометра из-за перегрева и осадков на дне бака.
Устранение заедания спидометра или одометра
Заедание спидометра или одометра на ВАЗ-2110 чаще всего вызвано механическим износом компонентов приводного механизма либо загрязнением смазки. Основной источник проблемы – тросик привода спидометра, передающий вращение от КПП к приборной панели. При длительной эксплуатации его внутренняя оплетка разрушается, создавая сопротивление вращению сердечника.
Вторая распространенная причина – загустение или отсутствие смазки в шестернях одометра внутри самого щитка приборов. Пластиковые шестеренки теряют подвижность из-за попадания пыли и старой засохшей смазки, что приводит к неравномерному ходу стрелки или полной остановке счетчика пробега.
Порядок диагностики и ремонта
Шаг 1: Проверка тросика
- Отсоедините тросик от коробки передач (нижнее крепление)
- Вытяните сердечник из оплетки и осмотрите на предмет:
- Ржавчины или коррозии металла
- Наличия разлохмаченных волокон
- Деформации наконечников
- Проверните сердечник пальцами: вращение должно быть плавным без заеданий
Шаг 2: Снятие и разборка приборной панели
- Открутите крепежные винты под рулевой колонкой
- Аккуратно извлеките щиток приборов, отсоединив разъемы проводов
- Снимите защитную заднюю крышку панели
- Найдите редуктор одометра (пластиковый блок с шестернями)
Шаг 3: Чистка и смазка механизма
| Действие | Материалы |
| Промывка шестерен | WD-40 или спирт |
| Удаление старой смазки | Мягкая кисть, безворсовая салфетка |
| Нанесение новой смазки | Литиевая смазка (Литол-24) |
Важно: Наносите смазку тонким слоем только на зубья шестерен. Избыток состава вызывает налипание пыли.
Шаг 4: Сборка и проверка
Установите тросик/панель в обратном порядке. Перед фиксацией панели подключите тросик к КПП и проверьте работу спидометра при движении на эстакаде или поддомкраченных колесах. Если проблема сохраняется – замените приводной тросик или редуктор одометра.
Правильная установка защитного стекла после ремонта
Перед монтажом тщательно очистите посадочную рамку стеклоочистителем и обезжирьте поверхность. Удалите остатки старого герметика, пыль и следы пальцев – малейшие загрязнения нарушат адгезию. Проверьте целостность уплотнителя по контуру проема, при необходимости замените поврежденные участки.
Нанесите специальный автомобильный герметик (например, черный термостойкий) тонкой непрерывной линией на привалочную плоскость кузова. Избегайте разрывов и излишков – избыток состава выдавится под давлением и испачкает деталь. Сориентируйте стекло по меткам производителя, убедитесь в правильном положении крепежных штапиков.
Ключевые этапы монтажа
- Совместите нижний край стекла с рамкой, затем плавно наклоните верхнюю часть внутрь салона под углом 15-20°
- Прижмите деталь равномерно по периметру ладонями – движения от центра к краям для равномерного распределения нагрузки
- Зафиксируйте положение монтажными присосками или распорками на 2-3 часа до первичной полимеризации герметика
Контроль качества: после установки проверьте отсутствие зазоров более 1 мм и равномерность прилегания уплотнителя. Не мойте автомобиль 24 часа и избегайте резких закрываний дверей первые 12 часов. При появлении свиста на скорости или подтекании – немедленно устраните дефект переустановкой.
Подключение разъемов и проверка работы приборов
Подключение разъемов выполняется строго по схеме, указанной в технической документации автомобиля. Каждый разъем имеет уникальную форму и цветовую маркировку, что исключает ошибки при соединении. Перед подключением убедитесь в отсутствии повреждений контактов и коррозии на колодках.
После установки приборной панели последовательно подсоедините все электрические разъемы к соответствующим гнездам. Особое внимание уделите основному жгуту проводки, разъемам спидометра (включая датчик скорости) и контрольным лампам. Надежно зафиксируйте каждый коннектор до характерного щелчка замка.
Порядок проверки функциональности
- Подключите аккумуляторную батарею и включите зажигание без запуска двигателя
- Проверьте реакцию контрольных ламп:
- Лампа давления масла – кратковременно загорается
- Индикатор заряда АКБ – активен до пуска двигателя
- Сигнал Check Engine – горит 3-5 секунд после включения зажигания
- Запустите двигатель и убедитесь:
- Гаснут аварийные индикаторы (кроме стояночного тормоза)
- Спидометр реагирует на движение автомобиля
- Тахометр показывает обороты коленвала
Важно: При отсутствии показаний какого-либо прибора сначала проверьте целостность предохранителей F19 (10А) и F3 (7.5А) в монтажном блоке. Для диагностики датчиков используйте мультиметр – сопротивление исправного датчика температуры охлаждающей жидкости должно составлять 100-200 Ом при +80°C.
| Параметр | Нормальное значение |
|---|---|
| Напряжение в цепи приборов | 12.0-14.2 В |
| Сопротивление датчика уровня топлива | 285-335 Ом (полный бак) |
| Погрешность спидометра | ±5% от фактической скорости |
Монтаж приборной панели в обратной последовательности
Установите панель на штатное место, совместив крепежные отверстия с посадочными шпильками кузова. Зафиксируйте конструкцию гайками, равномерно затягивая их крест-накрест для исключения перекосов. Проверьте отсутствие помех для рулевой колонки и педального узла.
Подключите разъемы электрооборудования в следующем порядке: центральный жгут проводов, колодки системы отопления/вентиляции, диагностический разъем OBD-II. Убедитесь в надежной фиксации всех коннекторов защелками. Проложите жгуты по заводским трассам, избегая контакта с подвижными элементами рулевого управления.
Ключевые этапы сборки
- Установка модулей:
- Закрепите блок управления отопителем (4 болта М6)
- Смонтируйте радиоприемник с рамкой крепления
- Подсоединение компонентов:
Элемент Тип соединения Датчик уровня топлива Клеммная колодка (2-pin) Выключатель обогрева стекла Фиксатор с поворотом на 90° - Финишные операции:
- Наденьте декоративные накладки на рулевую колонку
- Защелкните пластиковые заглушки крепежных точек
- Проверьте работоспособность всех приборов и подсветки
Профилактика запотевания и загрязнения стекла приборки
Регулярно проверяйте герметичность уплотнителей стекла приборной панели. Микротрещины или деформация резины пропускают влагу и пыль внутрь, что приводит к конденсату на внутренней поверхности. При замене лампочек или ремонте щитка тщательно очищайте посадочное место стекла от грязи и наносите тонкий слой силиконовой смазки на уплотнитель перед установкой.
Используйте салонный фильтр с активированным углём и меняйте его каждые 10-15 тыс. км. Низкокачественные или забитые фильтры хуже задерживают влагу и пыль из поступающего воздуха. Дополнительно обрабатывайте стекло антистатическими спреями для наружного применения – это уменьшает притяжение пыли и облегчает очистку.
Контроль влажности в салоне
- Своевременно удаляйте воду с ковриков после дождя
- Проверяйте исправность дренажных отверстий под лобовым стеклом
- Периодически включайте кондиционер даже зимой на 2-3 минуты для осушения воздуха
При появлении конденсата внутри стекла немедленно устраняйте источник влаги. Частые причины:
- Протечки радиатора печки
- Затопление бардачка при засоре дренажа кондиционера
- Разгерметизация корпуса отопителя
| Средство для очистки | Периодичность | Важно! |
|---|---|---|
| Микрофибра + спрей для стёкол | При каждом ТО | Не использовать абразивные составы |
| Пылесос с мягкой насадкой | Раз в неделю | Удалять пыль с приборного кожуха |
Избегайте химии с аммиаком или спиртом высокой концентрации – они разрушают антибликовое покрытие. Для сложных загрязнений применяйте специализированные пенки-очистители с целлюлозными салфетками. После мойки машины просушивайте торпедо сухой тканью, уделяя стыкам у стекла – скопление воды в этих зонах вызывает запотевание.
Список источников
Для подготовки статьи о приборной панели ВАЗ-2110 использовались технические документы, экспертные публикации и практические руководства по обслуживанию автомобилей семейства LADA.
Ключевые источники включают официальную техническую литературу, специализированные автоиздания и материалы из проверенных профильных сообществ, посвященных ремонту отечественных автомобилей.
- Официальное руководство по эксплуатации и ремонту ВАЗ-2110 от АВТОВАЗ
- Техническая документация «Электрооборудование ВАЗ-2110: схемы и диагностика»
- Специализированные журналы «За рулём» и «Авторевю» (разделы по тюнингу и обслуживанию)
- Практические пособия: «Диагностика неисправностей приборной панели отечественных авто» (изд. Третий Рим)
- Тематические разделы форумов Drive2.ru и ВАЗ 2110 клуба
- Видеоинструкции от сертифицированных СТО по замене элементов приборки
- Каталог типовых неисправностей приборной панели от портала «Автодоктор»
