Приборная панель Лада Калина - описание и диагностика

Статья обновлена: 18.08.2025

Приборная панель Лада Калина является ключевым элементом информирования водителя о состоянии автомобиля. Она объединяет контрольные лампы, индикаторы и измерительные приборы, своевременно сигнализируя о параметрах работы двигателя, скорости движения, уровне топлива и возможных неисправностях.

Понимание устройства панели, назначения ее компонентов и методов диагностики распространенных сбоев критически важно для безопасной эксплуатации автомобиля. Значительная часть отказов связана с проблемами электропроводки, контактов или выходом из строя отдельных датчиков.

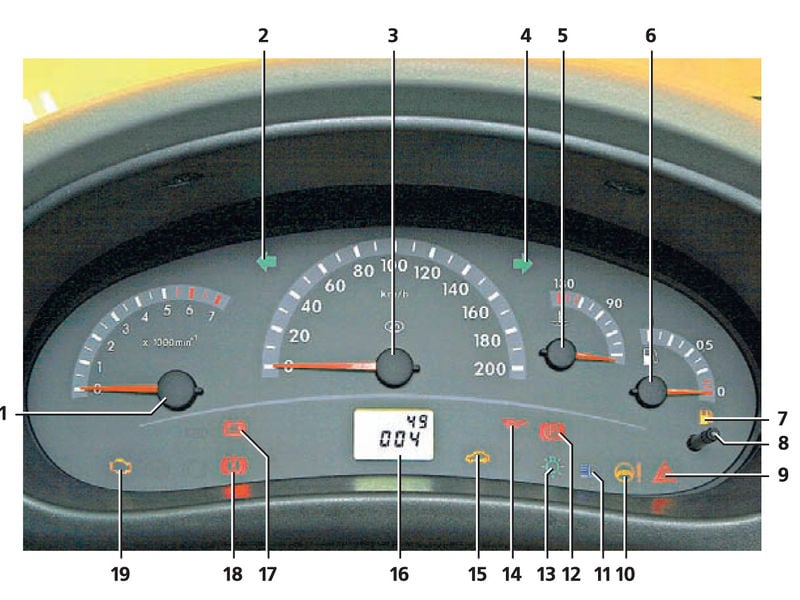

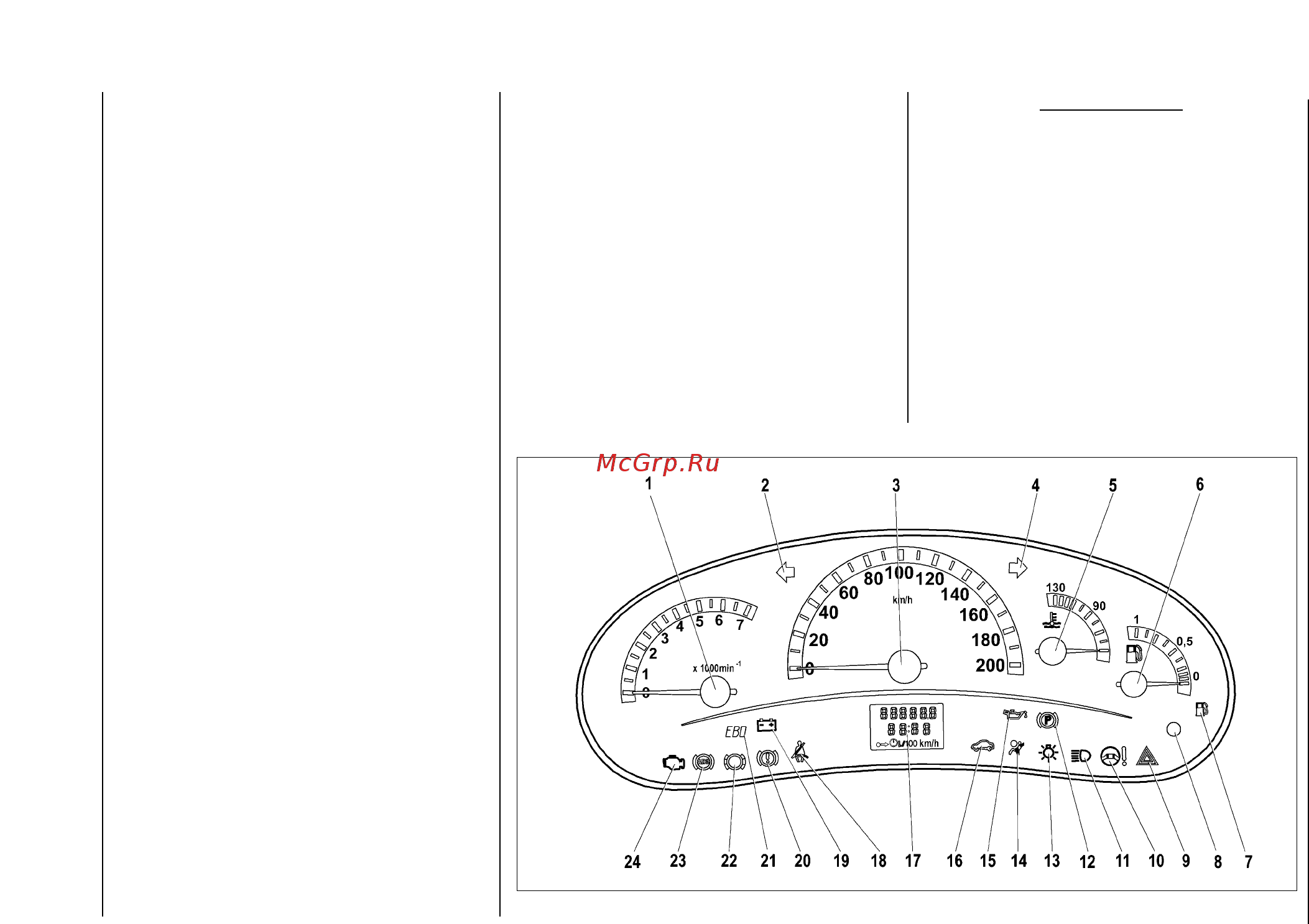

Данная статья детально рассматривает конструкцию приборного щитка Калины, расшифровку сигналов индикаторов и практические методы выявления типичных неполадок, включая проверку цепей питания, тестирование датчиков и анализ ошибок бортового компьютера.

Расшифровка значений контрольных ламп на дисплее

Контрольные лампы на приборной панели Лада Калина сигнализируют о состоянии систем автомобиля. Их активация требует немедленной реакции водителя для предотвращения серьезных поломок или аварийных ситуаций.

Цвет индикатора определяет степень критичности: красный указывает на опасную неисправность, желтый/оранжевый предупреждает о необходимости проверки, зеленый/синий информирует о работе штатных систем. Постоянное горение или мигание лампы меняет интерпретацию сигнала.

Распространенные индикаторы и действия

Иконка Цвет Значение Требуемые действия
Аккумулятор Красный Неисправность системы зарядки Проверить ремень генератора, клеммы АКБ. Срочно к диагносту
Масленка Красный Низкое давление масла Немедленно остановить двигатель. Проверить уровень/качество масла
Восклицательный знак в круге Красный Неисправность тормозной системы или включен ручник Проверить положение ручника. Если гаснет - долить тормозную жидкость
Двигатель (Check Engine) Желтый Ошибка системы управления двигателем Считать диагностические коды для уточнения неисправности
ABS Желтый Отказ антиблокировочной системы Проверить датчики колес. Тормоза работают, но без ABS
Подушка безопасности Красный Неисправность SRS Немедленная диагностика. Подушки могут не сработать при аварии
Руль с восклицательным знаком Красный Отказ электроусилителя руля Проверить предохранители. Рулевое управление тяжелее

Дополнительные индикаторы: Зеленые иконки (поворотники, габариты, дальний свет) подтверждают включение систем. Мигающая лампа иммобилайзера (машина с ключом) требует прикладывания чипованного ключа к метке. Постоянное горение сигнализирует об ошибке противоугонной системы.

Важно: При появлении красных индикаторов запрещена дальнейшая эксплуатация автомобиля до устранения неисправности. Желтые лампы допускают движение до сервиса, но требуют оперативной диагностики.

Принцип работы спидометра и одометра

Спидометр Лада Калина функционирует на основе сигналов от датчика скорости, установленного на коробке передач. При вращении приводного вала датчик генерирует электрические импульсы с частотой, пропорциональной скорости движения. Электронный блок приборной панели преобразует частоту импульсов в цифровые показания скорости (км/ч), которые выводятся на стрелочный индикатор.

Одометр использует те же импульсы от датчика скорости для расчета пройденного расстояния. Микропроцессор панели приборов подсчитывает общее количество импульсов, умножая их на калибровочный коэффициент (соответствует длине пути за один оборот колеса). Полученные данные отображаются на ЖК-дисплее как суточный и общий пробег в километрах.

Ключевые компоненты системы

КомпонентТипФункция
Датчик скоростиИндуктивный/ХоллаГенерация импульсов при вращении вала КПП
ЭБУ приборной панелиМикропроцессорАнализ частоты/количества импульсов
СпидометрСтрелочный индикаторВизуализация текущей скорости
ОдометрЦифровой ЖК-дисплейОтображение пробега (общий/суточный)

Диагностика неисправностей указателя уровня топлива

Некорректная работа указателя уровня топлива проявляется как хаотичное движение стрелки, застревание на нуле/максимуме, отсутствие реакции на заправку или слив топлива. Эти симптомы указывают на необходимость немедленной проверки системы для исключения риска остановки двигателя из-за нехватки топлива.

Конструкция включает датчик уровня топлива (ДУТ) в топливном модуле, аналоговый указатель на приборной панели и соединительную проводку. Основные причины неполадок: выход из строя ДУТ, обрыв цепи, окисление контактов, сбои в панели приборов или перегорание предохранителя.

Методы выявления неисправностей

Неисправность Способ диагностики
Датчик уровня топлива (ДУТ)
  • Отсоединить разъём ДУТ под задним сиденьем
  • Измерить сопротивление между контактами при помощи мультиметра: пустой бак – 280-330 Ом, полный – 7-25 Ом
  • Плавно перемещать поплавок рукой: сопротивление должно меняться без скачков
Цепи проводки
  • Проверить целостность проводов от ДУТ до панели приборов (контакты 1 и 2 разъёма Х1 панели)
  • Исключить КЗ на массу: сопротивление между контактами цепи и кузовом должно быть >1 МОм
  • Убедиться в качестве «массы» (чёрный провод на разъёме панели)
Приборная панель
  • Подать на вход указателя (контакты 1 и 2 разъёма Х1) сопротивление 50 Ом: стрелка должна установиться на половине шкалы
  • При несоответствии показаний – неисправность индикатора или процессора панели
Вспомогательные элементы
  • Проверить предохранитель F17 (15А) в монтажном блоке
  • Очистить окисленные контакты в разъёмах ДУТ и панели приборов
  • Осмотреть поплавок ДУТ на предмет деформации или залипания

При замене ДУТ требуется калибровка: после установки нового датчика заполнить бак минимум на ½ и проверить соответствие показаний. Если стрелка не реагирует на диагностическое сопротивление 50 Ом, необходима углублённая проверка панели приборов с использованием диагностического сканера.

Проверка работоспособности тахометра двигателя

Проверьте визуально целостность проводов, идущих от катушки зажигания к тахометру. Убедитесь в отсутствии повреждений изоляции, окисления контактов на клеммах или разъёме приборной панели. Особое внимание уделите соединению на выводе "1" катушки зажигания, откуда сигнал поступает на тахометр.

Запустите двигатель и проанализируйте поведение стрелки. Полное отсутствие показаний, хаотичные скачки или залипание в одном положении указывают на неисправность. Сравните показания с оборотами холостого хода (800±50 об/мин) – стабильное отклонение более чем на 10% требует диагностики.

Методы диагностики

  • Тестером: Подключите мультиметр в режиме измерения частоты (Hz) между выводом "1" катушки зажигания и массой. На холостом ходу значение должно быть ≈27 Гц (≈800 об/мин × 2 цилиндра / 60 сек).
  • Контрольным прибором: Установите заведомо исправную приборную панель. Если показания нормализовались – неисправен штатный тахометр или его цепь.
  • Диагностическим сканером: Считайте реальные обороты двигателя через OBD-II разъём. Расхождение с показаниями тахометра подтверждает его поломку.
СимптомВозможная причина
Стрелка на нулеОбрыв провода, неисправность катушки, выход из строя тахометра
Скачки стрелкиПлохой контакт, помехи в цепи, неисправность датчика коленвала
Завышенные показанияКороткое замыкание в цепи, сбой калибровки прибора

Проверьте предохранитель F5 (7.5A) в монтажном блоке – он отвечает за питание приборной панели. При отсутствии других неисправностей панели потребуется демонтаж для тестирования дорожек платы или замены тахометра.

Анализ ошибки "CHECK ENGINE" на панели приборов

Активация индикатора "CHECK ENGINE" на приборной панели Лада Калина сигнализирует о регистрации ошибки в системе управления двигателем (ЭСУД). Данный сигнал требует обязательной диагностики, так как указывает на отклонение параметров работы силового агрегата или сопутствующих систем от нормы, зафиксированное электронным блоком управления (ЭБУ). Игнорирование предупреждения может привести к повышенному расходу топлива, снижению мощности, или критическим поломкам.

Для расшифровки кода неисправности необходимо подключить диагностический сканер к разъему OBD-II, расположенному под панелью управления в районе рулевой колонки. Считанные данные отобразят цифровой код ошибки (например, P0300 – пропуски зажигания) и сопутствующие параметры в реальном времени. Точная интерпретация кода возможна только с использованием сервисных мануалов или специализированного ПО.

Основные причины срабатывания индикатора

Основные причины срабатывания индикатора

  • Проблемы с топливно-воздушной смесью: неисправности датчика массового расхода воздуха (ДМРВ), кислородных датчиков, регулятора холостого хода, топливного насоса или забитые форсунки.
  • Неполадки системы зажигания: износ свечей, высоковольтных проводов, катушек зажигания или модуля зажигания.
  • Нарушения в системе выпуска: повреждение катализатора, датчиков кислорода (лямбда-зондов).
  • Электрические сбои: окисление контактов, обрыв проводки, низкое напряжение бортовой сети.
  • Механические неисправности двигателя: нарушения компрессии, прогар клапанов, сбои фаз газораспределения.

Этапы самостоятельной диагностики

  1. Считывание кодов ошибок через OBD-II сканер (например, ELM327 с программой OpenDiag).
  2. Анализ стоп-кадра: изучение параметров двигателя в момент фиксации ошибки (обороты, температура, напряжение датчиков).
  3. Визуальный осмотр: проверка целостности проводов, разъемов, вакуумных шлангов.
  4. Тестирование датчиков: измерение сопротивления, напряжения мультиметром согласно техническим спецификациям.
  5. Проверка исполнительных механизмов: форсунок, катушек зажигания, клапана адсорбера.

Распространенные ошибки Калины

Код ошибки Описание Возможная причина
P0172 Слишком богатая смесь Неисправность ДМРВ, регулятора давления топлива
P0300-P0304 Пропуски воспламенения Свечи, ВВ-провода, катушка зажигания
P0420 Низкая эффективность катализатора Износ каталитического нейтрализатора

После устранения неисправности обязательно сотрите ошибку из памяти ЭБУ через диагностическое оборудование. Если причина устранена корректно – индикатор погаснет. При сохранении ошибки после сброса или ее повторном появлении требуется углубленная диагностика. Не рекомендуется длительная эксплуатация автомобиля с горящим "CHECK ENGINE", особенно при заметных изменениях в работе двигателя.

Диагностика мигания индикатора давления масла

Мигание индикатора давления масла (красная маслёнка) на приборной панели Лада Калина требует немедленного внимания, так как сигнализирует о критически низком давлении в системе смазки двигателя. Игнорирование этого сигнала может привести к масляному голоданию и серьёзным повреждениям силового агрегата, включая заклинивание коленвала или разрушение вкладышей.

Прекратите движение, заглушите двигатель и проверьте уровень масла щупом при остывшем моторе. Если уровень ниже отметки "MIN", долейте масло рекомендованной производителем вязкости до нормы. После доливки запустите двигатель и проверьте, прекратилось ли мигание лампы. Если индикатор продолжает мигать даже при нормальном уровне масла, необходима углублённая диагностика.

Основные причины и методы проверки

Если уровень масла в норме, а лампа давления продолжает мигать (особенно на холостых оборотах или при прогреве), причина может быть в следующем:

  • Неисправность датчика давления масла: Расположен в блоке цилиндров. Проверяется мультиметром (сопротивление при выключенном зажигании должно стремиться к бесконечности, при работающем двигателе – меняться) или заменой на заведомо исправный.
  • Забитый масляный фильтр: Некачественный или просроченный фильтр создаёт высокое сопротивление. Замените фильтр вместе с маслом.
  • Износ масляного насоса: Снижение производительности из-за износа шестерён или увеличенных зазоров. Требует снятия и замеров параметров.
  • Засорение маслоприёмника: Сетка маслоприёмника забита шламом или продуктами износа. Необходима разборка поддона картера для очистки.
  • Критический износ вкладышей коленвала/шатунов: Увеличенные зазоры не позволяют удерживать давление. Сопровождается стуками в нижней части двигателя. Требует капитального ремонта.
  • Неподходящее масло: Слишком низкая вязкость (например, 0W-16 вместо рекомендованных 5W-40) или потеря свойств из-за старения.

Важно! Для точного определения давления используйте механический манометр, вкручиваемый вместо штатного датчика. Нормальные значения:

Режим работы Минимальное давление (бар)
Холостой ход (прогретый двигатель) 1.0 - 1.5
2000 об/мин 3.5 - 4.5

Значения ниже нормы подтверждают проблемы с насосом, засорением системы или износом двигателя. Продолжать эксплуатацию автомобиля с мигающей лампой давления категорически запрещено до устранения неисправности.

Поиск причин неработающей подсветки шкал

Первоочередной задачей является проверка предохранителей, отвечающих за цепи подсветки приборной панели. На автомобилях Лада Калина следует осмотреть предохранители F3 (15А) и F18 (7,5А) в монтажном блоке салона, расположенном под рулевой колонкой слева. Перегорание любого из них приводит к отключению подсветки.

Если предохранители исправны, необходимо проверить состояние ламп накаливания подсветки. В зависимости от модификации панели приборов используется от 3 до 5 ламп типа T5 (W1.2W). Сняв защитную крышку панели, последовательно извлеките каждую лампу для визуального осмотра нити накаливания или проверьте их мультиметром в режиме прозвонки.

Дополнительные этапы диагностики

При сохранении проблемы исследуйте следующие узлы:

  • Регулятор яркости подсветки (ручка подрулевого переключателя) – возможен износ токоведущих дорожек или обрыв проводов
  • Цепи питания – проверьте напряжение на контактах колодки панели приборов (контакты 10 (+12V) и 11 (масса) при включенном освещении)
  • Коррозию контактов в разъемах монтажного блока и колодке самой панели приборов
Типовая неисправностьМетод проверки
Обрыв массыПрозвонка цепей от колодки панели до кузова
Неисправность подрулевого комбинированного переключателяЗамер сопротивления на контактах регулятора яркости
Повреждение дорожек платыВизуальный осмотр после снятия панели

Если все проверенные элементы исправны, возможна неисправность самой приборной панели – нарушение пайки, выход из строя контроллера или внутренние обрывы проводников на плате. Для точной диагностики потребуется демонтаж и детальная проверка электронных компонентов.

Тестирование исправности лампы ручного тормоза

Для проверки лампы ручного тормоза на приборной панели Лада Калина выполните следующие действия. Убедитесь, что стояночный тормоз полностью опущен перед началом диагностики.

Включите зажигание автомобиля без запуска двигателя. Наблюдайте за индикатором ручного тормоза на приборном щитке – лампа должна кратковременно загореться и погаснуть при стандартном запуске. Если этого не произошло, переходите к углубленной проверке.

Порядок диагностики

  1. Поднимите рычаг ручного тормоза на 1-3 щелчка
  2. Контролируйте реакцию индикатора:
    • Лампа загорелась – датчик тормоза исправен
    • Индикатор не активировался – неисправность в цепи
  3. Проверьте предохранитель F5 (15А) в монтажном блоке
  4. Осмотрите контакты датчика на тормозном механизме:

    Очистите от грязи и окисления

    Убедитесь в отсутствии механических повреждений
Тип неисправностиВозможная причина
Лампа не горит при поднятом тормозеОбрыв провода, окисление контактов, перегорание лампы
Индикатор горит постоянноЗалипание датчика, короткое замыкание, низкий уровень тормозной жидкости

При замене лампы используйте только штатные светодиодные элементы АКД 12-1.5 (оранжевый свет). Для доступа к панели потребуется демонтировать декоративную накладку, открутив крепежные винты крестовой отверткой.

Диагностика неполадок индикатора зарядки аккумулятора

Индикатор зарядки аккумулятора (иконка "красная батарейка") на приборной панели Лада Калина сигнализирует об отсутствии зарядки от генератора. Его постоянное горение или несвоевременное включение требует немедленной диагностики.

Основные причины связаны с нарушениями в цепи заряда или неисправностями компонентов системы. Игнорирование этой проблемы приводит к полному разряду аккумулятора и остановке двигателя.

Этапы диагностики

Проверку выполняйте в следующем порядке:

  1. Контроль напряжения: Измерьте мультиметром напряжение на клеммах аккумулятора при заглушенном двигателе (норма: 12.4–12.7 В) и на работающем моторе (2000–2500 об/мин). Норма при работающем двигателе: 13.5–14.7 В.
  2. Визуальный осмотр:
    • Проверьте целостность и натяжение ремня генератора.
    • Осмотрите клеммы аккумулятора и провода на генераторе на предмет окисления или повреждений.
    • Убедитесь в отсутствии переломов проводов возле штекера генератора.
  3. Диагностика предохранителей: Проверьте предохранители F16 (10А) и F2 (50А) в монтажном блоке салона, отвечающие за цепь заряда и генератор.
  4. Тест генератора:
    • Отсоедините разъем генератора при заглушенном двигателе.
    • Запустите мотор: если индикатор погас – неисправен генератор или его регулятор напряжения.
  5. Проверка лампы: Убедитесь, что сама контрольная лампа в панели приборов исправна (загорается при включении зажигания до запуска двигателя).

Типичные неисправности и симптомы:

Симптом Возможная причина
Лампа горит постоянно, напряжение ниже 13В Износ щеток/регулятора генератора, обрыв обмотки, пробой диодов
Ламга мигает на холостых оборотах Слабый контакт в разъеме генератора, износ щеток
Лампа не загорается при включении зажигания Перегорела лампа, обрыв цепи, неисправность панели приборов
Лампа горит, но напряжение в норме Неисправность датчика в генераторе, КЗ в проводке

Важно: При замене регулятора напряжения или щеточного узла генератора проверяйте состояние контактных колец на роторе. Глубокие выработки требуют замены ротора.

Способы сброса сервисного индикатора "ТО"

Сервисный индикатор "ТО" активируется после достижения заданного пробега или временного интервала, напоминая о необходимости технического обслуживания. После выполнения регламентных работ требуется ручной сброс индикатора для корректной работы системы оповещения.

На автомобилях Лада Калина применяются два основных метода сброса: через штатные кнопки приборной панели и с использованием диагностического оборудования. Выбор способа зависит от года выпуска автомобиля и версии бортового компьютера.

Подробные инструкции по сбросу

  1. Сброс кнопкой суточного пробега

    Алгоритм для моделей до 2011 года:

    1. Поверните ключ зажигания в положение «OFF»
    2. Зажмите кнопку сброса суточного пробега (расположена на торце спидометра)
    3. Переведите ключ в положение «ON» без запуска двигателя
    4. Удерживайте кнопку 10-15 секунд до мигания индикатора «ТО»
    5. Отпустите кнопку после исчезновения пиктограммы

    Важно: на панелях с ЖК-дисплеем дополнительно подтвердите сброс кнопкой переключения режимов

  2. Сброс диагностическим оборудованием

    Порядок действий для моделей после 2011 года:

    1. Подключите сканер к OBD-II разъёму (расположен под рулевой колонкой)
    2. Включите зажигание при неработающем двигателе
    3. Выберите в меню сканера: «Электронные системы» → «Комбинация приборов»
    4. Активируйте функцию «Сброс интервала ТО»
    5. Подтвердите выполнение операции

    Рекомендуемое ПО: Scanmatic, OpenDiag, ELM327 с адаптированным софтом

Проблема Возможная причина Решение
Индикатор не сбрасывается Неправильная последовательность действий Повторите процедуру с точным соблюдением временных интервалов
Индикатор загорается повторно Сбой памяти бортового компьютера Проверьте предохранитель F1 (7.5А) в монтажном блоке
Отсутствует реакция на сканер Несовместимость ПО с блоком приборов Используйте диагностические программы с поддержкой VDO

Проверка исправности датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости (ДТОЖ) на Лада Калина напрямую влияет на работу двигателя, формирование топливной смеси и показания приборной панели. Его неисправность вызывает некорректную работу силового агрегата и искажение данных о температуре ОЖ на щитке приборов.

Основные признаки неисправности ДТОЖ включают: хаотичные скачки указателя температуры на панели, постоянное показание "холодно" или "перегрев" вопреки реальному состоянию, затрудненный пуск горячего двигателя, повышенный расход топлива и нестабильные обороты холостого хода. Также возможны ошибки в памяти ЭБУ (например, P0115-P0118).

Методы диагностики

Проверку выполняют в следующем порядке после остывания двигателя:

  1. Визуальный осмотр: Контроль целостности корпуса датчика (расположен возле термостата), состояния контактов и разъема, отсутствия трещин и подтеков антифриза.
  2. Проверка сопротивления:
    • Отсоединить разъем датчика
    • Измерить сопротивление между его выводами мультиметром
    • Сравнить показания с эталонными значениями при разных температурах:
    Температура ОЖ, °CСопротивление датчика, Ом
    +154500-4800
    +401200-1300
    +90200-250

    Существенное отклонение указывает на неисправность.

  3. Проверка опорного напряжения:
    • Включить зажигание
    • Измерить напряжение между контактами разъема жгута проводов (должно быть ~5В)
    • Отсутствие напряжения сигнализирует об обрыве цепи или проблеме ЭБУ
  4. Диагностика сигнала: Подключить сканер к разъему OBD-II и проверить реальные показания температуры ОЖ в потоке данных, сравнив их с фактической температурой двигателя.

При выявлении неисправности датчик подлежит замене. Установку производят на холодном двигателе с предварительным сливом части ОЖ и герметизацией резьбы термостойким герметиком. После замены обязательна проверка отсутствия утечек антифриза и контроль точности показаний температуры.

Диагностика зависания стрелок приборов

Диагностика зависания стрелок приборов

Зависание стрелок спидометра, тахометра или других приборов на панели Лада Калина часто возникает из-за потери контакта или программных сбоев. Первичную проверку начинают с визуального осмотра разъемов и состояния проводки, идущей к комбинации приборов. Обязательно проверяют целостность предохранителей F1 (5A) и F18 (7.5A) в монтажном блоке, отвечающих за питание приборной панели.

При исправных предохранителях выполняют компьютерную диагностику через OBD-II разъем для выявления ошибок в CAN-шине. Частые коды неисправностей: U0001 (обрыв CAN-шины), U0415 (некорректные данные от ABS) или B1044 (сбой комбинации приборов). Параллельно проверяют массу кузова в точках крепления под торпедой и возле левой стойки – окисление контактов здесь вызывает хаотичные сбои.

Основные причины и методы проверки

Типовые неисправности:

  • Износ шаговых двигателей стрелок – диагностируется тестом самодиагностики (удержание кнопки сброса суточного пробега при включении зажигания)
  • Окисление контактов в серых разъемах Х1/Х2 на задней панели приборов
  • Короткое замыкание в CAN-шине (проверка мультиметром: сопротивление между H/L-проводами ≈ 60 Ом)
  • Сбой прошивки ЭБУ приборов – требует перепрошивки на спецоборудовании

Алгоритм проверки цепи питания:

  1. Замерить напряжение на контакте 9 (розовый провод) разъема Х1 – должно быть 12В при включенном зажигании
  2. Проверить «массу» на контакте 8 (черный провод) разъема Х2
  3. Протестировать сигнал с датчика скорости (контакт 10 разъема Х1, зеленый провод)
СимптомВероятная причинаСпособ проверки
Стрелки дергаютсяПлохой контакт в разъемеВибротест при работающем двигателе
Все стрелки не работаютСгорел предохранитель или потеря CAN-связиДиагностика мультиметром + сканер
Зависает только тахометрОшибка ЭБУ двигателяАнализ данных с ЭБУ через диагностический адаптер

При отсутствии эффекта после чистки контактов и замены предохранителей потребуется демонтаж приборной панели для проверки пайки микросхем и дорожек платы. Особое внимание уделяют зонам подключения разъемов и стабилизатора напряжения – микротрещины приводят к прерывистому контакту. Если проблема сохраняется – рекомендована замена комбинации приборов с обязательным программированием под VIN автомобиля.

Методы калибровки показаний приборов после замены

После установки новых приборов на панели Лада Калина требуется провести процедуру калибровки для обеспечения точности отображаемых данных. Без корректной настройки показания спидометра, тахометра, уровня топлива и температуры могут существенно отклоняться от реальных значений.

Калибровка выполняется несколькими способами в зависимости от типа замененного оборудования и доступного диагностического оборудования. Современные методы предполагают использование электронных средств, но некоторые параметры допускают ручную корректировку.

Основные способы калибровки

Диагностическое оборудование:

  • Использование сканеров ELM327 с ПО типа VCDS или OpenDiag для адаптации датчиков
  • Корректировка коэффициентов спидометра через блок управления ЭБУ
  • Сброс адаптаций указателя уровня топлива через диагностический разъем OBD-II

Аппаратная калибровка:

  • Регулировка положения стрелки механического спидометра после подачи эталонного напряжения
  • Калибровка датчика уровня топлива методом последовательного заполнения бака с фиксацией показаний

Особенности для отдельных приборов:

Прибор Метод калибровки Точность
Спидометр Корректировка импульсов датчика скорости через ПО ±2 км/ч
Указатель топлива Адаптация поплавка при пустом/полном баке ±5%
Датчик температуры Сравнение с эталонным термометром в охлаждающей жидкости ±3°C

Важно: После любой калибровки обязательна проверка в реальных условиях движения. Для электронных систем рекомендуется выполнять сброс ошибок ЭБУ через диагностический разъем перед началом процедур.

Поиск обрывов в проводке панели приборов

Проверка целостности проводки начинается с визуального осмотра жгутов на участке между панелью приборов и колодками электронных блоков. Особое внимание уделите зонам перегибов у рулевой колонки, местам контакта с металлическими элементами кузова, участкам возле креплений. Ищите потертости изоляции, оплавленные участки, следы окисления контактов или механические повреждения проводов.

Используйте мультиметр в режиме прозвонки или измерения сопротивления для точной локализации обрыва. Проверяйте цепь от разъёма панели приборов до соответствующего датчика/исполнительного устройства, сравнивая показания со схемой электропроводки. Фиксируйте колодки разъёмов при диагностике, чтобы исключить ложные контакты.

Методы диагностики

Последовательная проверка цепей:

  1. Отсоедините аккумулятор и снимите защиту рулевой колонки
  2. Демонтируйте панель приборов, получив доступ к задней части разъёмов
  3. Изучите цветовую маркировку проводов по схеме для конкретной модификации
  4. Прозвоните каждый подозрительный провод от клеммы разъёма до точки назначения

Характерные проблемные зоны:

Узел Типовые неисправности
Колодка Х2 (8-pin) Обрыв провода подсветки (контакт А6), коррозия
Цепь датчика уровня топлива Перелом провода в гофре люка бензобака
CAN-шина Обрыв оранжевых проводов за блоком предохранителей

Важно: При замене повреждённых проводов используйте кабель с аналогичным сечением и термостойкой изоляцией. Все соединения пропаивайте и защищайте термоусадкой. После ремонта проверьте работу всех приборов при включенном зажигании и работающем двигателе.

Диагностика короткого замыкания в цепи подсветки

Проверку начинают при неработающей подсветке приборной панели Лада Калина или частом перегорании предохранителя F20 (15А). Отключите аккумуляторную батарею перед началом работ. Подготовьте мультиметр, контрольную лампу 12В и схему электропроводки автомобиля.

Снимите защитную крышку блока предохранителей, извлеките предохранитель F20. Включите зажигание и замкните контакты разъема предохранителя контрольной лампой. Если лампа загорелась ярко – в цепи присутствует КЗ. При отсутствии свечения проверьте реле подсветки и питающий провод.

Поиск места замыкания

Поэтапно отсоединяйте разъемы элементов цепи, наблюдая за реакцией контрольной лампы:

  1. Дисплей бортового компьютера (колодка Х1)
  2. Блок управления отопителем
  3. Подсветку рычага указателей поворота
  4. Подрулевой переключатель

При отключении проблемного участка контрольная лампа погаснет. Проверьте целостность изоляции проводов:

  • В районе рулевой колонки (перетирание о металл)
  • Возле педального узла (контакт с тягами)
  • Под приборной панелью (повреждение острыми кромками)

Замерьте сопротивление мультиметром между проводом подсветки и массой автомобиля. Значение ниже 50 Ом подтверждает КЗ. Проверьте лампы подсветки на пробой колбы.

Цвет проводаНазначениеТочка проверки
КрасныйПитание +12ВКолодка Х2 приборной панели
ЧёрныйМассаКузов под панелью приборов
ОранжевыйШИМ-управлениеВывод 16 ЭБУ

Демонтаж приборной панели Лада Калина

Демонтаж приборной панели Лада Калина

Отсоедините минусовую клемму аккумуляторной батареи для обесточивания бортовой сети. Снимите пластиковую декоративную накладку рулевой колонки, открутив крепежные винты крестообразной отверткой. Осторожно демонтируйте комбинацию переключателей подрулевого управления, предварительно отжав фиксаторы корпуса.

Освободите крепления нижнего защитного кожуха панели приборов, расположенного под рулем. Снимите замок зажигания или декоративную заглушку (в зависимости от комплектации), открутив фиксирующие винты. Отодвиньте водительское сиденье максимально назад для удобного доступа к монтажной зоне.

Порядок демонтажа приборной панели

  1. Выкрутите два винта крепления ПП в верхней части (над блоком индикаторов)
  2. Извлеките боковые дефлекторы обдува, поддев их пластиковой монтажной лопаткой
  3. Открутите саморезы по бокам панели (в зоне дверных проемов)
  4. Снимите центральную воздуховыводящую решетку, нажав на фиксаторы
  5. Отсоедините разъемы системы отопления и электропакета (при наличии)

Важные нюансы: При оттягивании панели от торпедо одновременно поддерживайте ее снизу во избежание деформации. Контролируйте положение фиксаторов тросов управления печкой – они должны свободно выйти из посадочных гнезд.

Тип соединения Количество Особенности отключения
Электрические разъемы 3-5 шт Нажимать на пластиковый фиксатор перед отсоединением
Механические тяги 2 шт Снять с шаровых наконечников поворотом на 90°
Вентиляционные патрубки 3 шт Потянуть с равномерным усилием без перекоса

После освобождения крепежа и коммуникаций аккуратно извлеките панель из посадочного места. Уложите ее на мягкую поверхность лицевой частью вверх. Для замены подсветки или ремонта приборов открутите заднюю защитную крышку, предварительно отметив расположение стрелок механических указателей.

Установка и подключение нового щитка приборов

Установка и подключение нового щитка приборов

Перед началом работ отсоедините минусовую клему аккумуляторной батареи для предотвращения короткого замыкания и срабатывания подушек безопасности. Демонтируйте декоративную накладку рулевой колонки, открутите крепления пластикового кожуха приборной панели и аккуратно снимите его, освобождая доступ к щитку приборов.

Отключите электрические разъемы от старого блока приборов, предварительно зафиксировав их расположение маркером или фотографией. Извлеките неисправный щиток, открутив крепежные винты по периметру корпуса. Убедитесь в отсутствии повреждений проводов и посадочного места перед установкой нового модуля.

Порядок монтажа и калибровки

  1. Установите новый щиток приборов в штатное положение, закрепите винтами с моментом затяжки 2-3 Н·м
  2. Подключите разъемы согласно сделанной маркировке, проверив плотность фиксации коннекторов
  3. Смонтируйте защитный кожух и декоративные элементы в обратной последовательности
  4. Подключите АКБ и включите зажигание для первичной инициализации

Важно! При первом запуске выполните базовые проверки: контроль работы указателей поворота, датчика уровня топлива, индикатора заряда АКБ. Для корректного отображения пробега потребуется программирование иммобилайзера у официального дилера.

ПараметрЗначение
Тип разъема32-pin AMP
Калибровка спидометраАвтоматическая (CAN-шина)
Коды ошибокСчитываются через OBD-II порт

При возникновении ошибок P1617/P1620 проверьте качество соединения иммобилайзерной метки. Для сброса ложных срабатываний используйте диагностический сканер с поддержкой протокола LADA.

Чистка контактов разъёма приборного шлейфа

Отсоедините минусовую клемму аккумуляторной батареи для исключения короткого замыкания и снятия напряжения с приборной панели. Аккуратно демонтируйте панель приборов, следуя инструкции по разборке торпедо для конкретной модели Лада Калина, обеспечив доступ к задней части комбинации.

Найдите пластиковый разъём шлейфа, идущий от жгута проводов автомобиля к приборной панели. Внимательно осмотрите колодку разъёма и контактные площадки на плате приборов на предмет видимых загрязнений: окислений (белёсый или зеленоватый налёт), следов влаги, жировых отложений или пыли. Проверьте физическую целостность контактов и отсутствие деформации.

Процедура очистки

Используйте ватные палочки или мягкую безворсовую салфетку, смоченную в специализированном очистителе электронных контактов (например, Kontakt U или аналог). Избегайте абразивных материалов, ацетона или бензина, способных повредить токопроводящий слой. Тщательно обработайте:

  • Металлические штырьки в разъёме шлейфа
  • Позолоченные или лужёные контактные дорожки на плате приборной панели
  • Внутренние поверхности колодки разъёма

Техника нанесения: нанесите небольшое количество очистителя на инструмент (палочку/салфетку), лёгкими движениями без сильного давления протрите контакты до удаления загрязнений. Дождитесь полного испарения состава перед сборкой – обычно 5-10 минут. При сильных окислах допустимо аккуратное использование ластика-стирашки для карандашей с последующей обработкой очистителем.

Критические моменты: Убедитесь, что разъём и плата абсолютно сухие перед подключением. При монтаже панели приборов избегайте перегибов шлейфа и плотно защёлкните разъём до характерного звука фиксации. После подключения АКБ проверьте работоспособность всех индикаторов, стрелочных приборов и светодиодов.

Диагностика результата

Диагностика результата

Проблема до чистки Ожидаемый результат после чистки
Пропадание показаний спидометра/тахометра Восстановление стабильных показаний
Мигание или отказ подсветки Равномерная подсветка шкал без мерцания
Самопроизвольное затухание панели Стабильная работа без отключений
Ложные сигналы ламп (CHECK, зарядка АКБ и др.) Гашение ложных индикаторов при исправных системах

Если проблемы сохраняются после чистки, потребуется углублённая диагностика мультиметром: проверка целостности шлейфа, напряжения на разъёмах, тестирование датчиков или поиск обрыва в цепи. Возможен выход из строя самой панели приборов.

Замена перегоревших ламп подсветки

Для замены перегоревших лампочек в приборной панели Лада Калина потребуется демонтировать комбинацию приборов. Начните с отключения минусовой клеммы аккумулятора для предотвращения короткого замыкания.

Снимите декоративную накладку рулевой колонки, открутите два самореза крепления щитка приборов под рулём. Ослабьте крепёжные гайки/болты (обычно 2 шт.) над приборным щитком после снятия защитной заглушки. Аккутно потяните панель на себя, отсоедините электрические разъёмы с задней части.

Процесс замены ламп

После демонтажа панели переверните её тыльной стороной. Найдите круглые пластиковые колодцы-патроны с маркировкой подсветки (символ лампы или буква «П»). Проверьте тип цоколя: чаще встречаются лампы накаливания T5 (W1.2) мощностью 1.2 Вт, реже – светодиодные аналоги.

  1. Проверните патрон против часовой стрелки на 20-30°
  2. Извлеките патрон вместе с лампой из посадочного гнезда
  3. Вытащите перегоревшую лампу из патрона
  4. Установите новую лампу аналогичных параметров
  5. Верните патрон в гнездо, провернув по часовой стрелке до фиксации

Важные нюансы:

  • Используйте лампы только рекомендованной мощности во избежание перегрева пластика
  • При установке светодиодов соблюдайте полярность контактов
  • Проверьте работоспособность подсветки до сборки, подключив разъёмы и аккумулятор
Тип элементаХарактеристикиАналоги для замены
Лампа накаливания1.2 Вт, цоколь T5Original 21900-3713010
СветодиодSMD 5050, 12VLED T5 WH (холодный/тёплый белый)

После замены всех неисправных ламп установите панель в обратном порядке. Убедитесь в плотной посадке разъёмов и отсутствии зазоров между панелью и торпедо. Неравномерная подсветка часто указывает на неправильную установку патрона в гнездо.

Ремонт трещин на пластике приборного щитка

Ремонт трещин на пластике приборного щитка

Мелкие трещины устраняются методом пайки: разобранный щиток фиксируют, прогревают повреждённый участок строительным феном до размягчения пластика, затем аккуратно стягивают края трещины пинцетом, создавая расплавленную "заплатку". Для усиления шва с изнанки накладывают армирующую сетку или медную проволоку, вплавляя её в пластик.

Сквозные повреждения требуют комбинированного подхода: после пайки с внутренней стороны накладывают эпоксидную шпатлёвку с наполнителем (стекловолокно, металлическая пудра), а с лицевой – выравнивают поверхность двухкомпонентным пластиковым герметиком. Крупные дефекты закрывают вырезанными по форме вставками из аналогичного пластика, приклеивая их цианакрилатом с последующей шлифовкой.

Этапы подготовки к окраске

  1. Обезжиривание ремонтируемой зоны изопропиловым спиртом
  2. Шлифовка шкуркой P600-P800 с водой
  3. Нанесение адгезионного грунта для пластика
  4. Покрытие акриловым наполнителем с промежуточной сушкой
  5. Финишная полировка войлочным кругом с пастой

Важно: при термическом воздействии контролируйте температуру – перегрев вызывает деформацию панели. Для проверки герметичности после ремонта протрите поверхность влажной салфеткой: отсутствие следов влаги на изнанке подтвердит качество шва.

МатериалНазначениеПримеры
ТермоклейСклейка вставокDoneDeal, WEICON
Эпоксидные составыУсиление изнанкиPermatex, UHU Plast
Пластиковые праймерыПодготовка к покраскеNovol, Motip

Альтернатива: для временной маскировки применяйте виниловые накладки, но они не останавливают рост трещин. После восстановления избегайте ударных нагрузок и используйте солнцезащитные экраны – УФ-лучи ускоряют старение пластика.

Диагностика некорректных показаний одометра

Некорректная работа одометра на приборной панели Лада Калина проявляется как полный останов показаний, скачкообразное изменение пробега, завышение/занижение реальных значений или мигание цифр. Основными причинами служат нарушения контактов в цепи датчика скорости, механические повреждения троса спидометра (для ранних версий) или сбои в электронных компонентах.

Первичную диагностику начинают с проверки датчика скорости, расположенного на коробке передач. Осматривают разъёмы на предмет окисления и целостность проводки от датчика к комбинации приборов. Для моделей с тросовым приводом контролируют состояние гибкого вала и его соединение с КПП.

Алгоритм проверки

  1. Визуальный осмотр цепи:
    • Проверка фишки подключения датчика скорости (контакты, влага)
    • Осмотр проводов на участке от КПП до щитка приборов
    • Контроль целостности предохранителя F1 (7.5А) в монтажном блоке
  2. Тестирование датчика скорости:
    • Замер сопротивления (номинал 200-300 Ом между контактами 1-2)
    • Проверка выходного сигнала тестером (12В при вращении колеса)
  3. Диагностика приборного щитка:
    • Прозвонка дорожек платы на обрыв
    • Проверка пайки микросхемы одометра
    • Контроль напряжения на контактах Х2 (пин 10 – масса, пин 11 – сигнал ДС)
СимптомВероятная причина
Одометр не считает кмОбрыв провода ДС, неисправность датчика
Прыгающие показанияОкисление контактов, износ троса
Мигание цифрСбой ПО, плохой контакт на плате
Завышение пробегаНекорректный коэффициент в блоке управления

При отсутствии дефектов в проводке и датчике выполняют перепрошивку процессора щитка приборов или замену одометра. Для калибровки показаний после ремонта требуется специализированное оборудование (типа АСКАН-10 или ПО Combiset).

Программирование иммобилайзера при замене панели

Замена приборной панели на Ладе Калине требует обязательного программирования иммобилайзера, так как блок ЭБУ двигателя и штатный иммобилайзер привязаны к конкретной комбинации приборов. Новая панель содержит собственный чип транспондера, не распознаваемый системой безопасности без процедуры сопряжения. Игнорирование этого этапа приведет к блокировке запуска двигателя из-за конфликта идентификаторов.

Для успешного программирования потребуется доступ к диагностическому разъему OBD-II (расположен под рулевой колонкой), оригинальный PIN-код иммобилайзера (4 цифры) и совместимое ПО. PIN-код указывается в карте-коде автомобиля (выдается при покупке) или может быть извлечен из памяти ЭБУ специализированным оборудованием.

Этапы программирования

  1. Подготовка оборудования: Подключите диагностический сканер (например, АСКАН-10, ELM327 с ПО OpenDiag) к разъему OBD-II.
  2. Идентификация: Войдите в режим диагностики иммобилайзера через меню сканера ("Иммобилайзер" → "LADA" → "Калина").
  3. Ввод PIN-кода: Введите полученный PIN-код при запросе системы. Ошибка ввода более 3 раз может заблокировать систему на 30 минут.
  4. Регистрация ключей: После аутентификации выполните процедуру "Обучение ключей". Все имеющиеся чипованные ключи (минимум 2) поочередно прикладывайте к кнопке запуска иммобилайзера (метка на рулевой колонке) по команде сканера.
  5. Адаптация панели: Запустите функцию "Адаптация новой панели приборов" для записи уникального кода транспондера в память ЭБУ и иммобилайзера.
Тип сканераРекомендуемое ПООсобенности
АСКАН-10 / АПС-6Официальное ПО LADAТребует лицензии, гарантирует совместимость
ELM327 (Bluetooth)OpenDiag, Immobilizer KillerБюджетный вариант, возможны ошибки связи
Launch X431Диагностические пакеты LADAПрофессиональное оборудование СТО

Важно: Процедура должна выполняться при стабильном напряжении АКБ (не ниже 12В). Прерывание процесса из-за скачка напряжения или отключения питания повредит данные иммобилайзера, потребуется восстановление у официального дилера. После успешного программирования проверьте работоспособность всех ключей и запуск двигателя.

Проверка работоспособности звуковых сигналов предупреждений

Звуковые сигналы на приборной панели Лада Калина предупреждают водителя о критических неисправностях или незавершённых действиях. Наиболее важными являются сигналы, связанные с непристёгнутым ремнём безопасности, открытыми дверьми, низким уровнем тормозной жидкости, перегревом двигателя и недостаточным давлением масла.

Диагностика начинается с визуального осмотра предохранителей F5 (15А) и F18 (15А) в монтажном блоке, отвечающих за цепи звукового оповещения. Далее проверяется целостность самого звукового излучателя, расположенного за приборным щитком. Для этого требуется частичный демонтаж панели и тестирование контактов мультиметром.

Пошаговая процедура диагностики

  1. Проверка триггерных систем
    • Запустите двигатель без пристёгнутого ремня безопасности – должен звучать прерывистый сигнал
    • Откройте дверь при включённом зажигании – должен раздаться непрерывный звуковой сигнал
  2. Тестирование излучателя
    • Отсоедините разъём от пищалки при отключённом аккумуляторе
    • Подайте напрямую 12В от АКБ на контакты – исправный элемент издаст характерный звук
  3. Диагностика цепи
    ПараметрНормаИнструмент
    Сопротивление излучателя15-25 ОмМультиметр
    Напряжение на разъёме12В при срабатывании триггераТестер

При отсутствии звука после проверки предохранителей и излучателя требуется диагностика блока управления приборной панели. Частой неисправностью является окисление контактов в разъёмах или повреждение дорожек на плате. Для точного определения используйте диагностический сканер с выводом ошибок по CAN-шине.

Особенности диагностики версий панели с бортовым компьютером

Диагностика панелей приборов с бортовым компьютером (БК) на Lada Kalina требует учета специфики протоколов обмена данными и программного обеспечения. Основное отличие от базовых версий – наличие цифрового интерфейса для передачи расширенных параметров, что усложняет процедуру проверки.

Неисправности проявляются как в физических элементах (экран, кнопки управления), так и в программных сбоях (некорректные показания, зависания). Для точной локализации проблемы необходимо использовать специализированное оборудование, способное декодировать данные штатной CAN-шины.

Ключевые аспекты диагностики

Обязательные этапы проверки включают:

  • Сканирование ошибок через OBD-II разъем с совместимым диагностическим адаптером (например, ELM327)
  • Визуальный контроль целостности шлейфов, идущих к комбинации приборов
  • Проверку питания на контактах разъема (напряжение 12В при включенном зажигании)
  • Анализ корректности данных на CAN-шине с помощью осциллографа

Распространенные неполадки и методы их выявления:

Симптом Возможная причина Инструмент проверки
Исчезновение сегментов дисплея Дефект LCD матрицы или шлейфа Визуальный осмотр, замена компонентов
Некорректные показания датчиков Сбой калибровок БК Сброс адаптаций через ПО
Отсутствие связи с диагностическим оборудованием Повреждение CAN-трансивера Прозвонка цепей мультиметром

Для продвинутой диагностики рекомендуется:

  1. Использовать ПО типа "Combiset" для тестирования исполнительных механизмов
  2. Проверять актуальность прошивки БК и при необходимости обновлять
  3. Анализировать логи работы блока управления двигателем на предмет конфликтов данных

Проверка цепей датчиков давления в шинах

Проверка цепей датчиков давления в шинах

Проверку начинают с визуального осмотра проводки от датчиков до блока управления. Ищите перетёртые участки, окисленные контакты в разъёмах, механические повреждения. Особое внимание уделите местам возле колёсных арок – там провода подвержены вибрациям и воздействию грязи.

Для диагностики цепи потребуется мультиметр. Отсоедините разъём датчика давления и блока управления. Проверьте целостность проводов между контактами разъёмов, прозванивая каждую жилу на отсутствие обрывов. Сопротивление между концами одного провода должно быть близко к нулю.

Этапы диагностики электрической части

Последовательность действий при замерах:

  1. Питание датчика: Включите зажигание. Замерьте напряжение между "+" питания датчика (обычно жёлтый провод) и массой (чёрный провод). Норма: 12±0.5В.
  2. Целостность сигнального провода: Отключите разъёмы датчика и ЭБУ. Прозвоните сигнальную линию (часто синий провод). Допустимое сопротивление – до 1 Ом.
  3. Короткое замыкание: Проверьте отсутствие КЗ между проводами шины и массой авто. Сопротивление должно быть бесконечным.
Параметр Нормальное значение Отклонение
Напряжение питания 11.5-12.5В Обрыв в цепи +12В или неисправность ЭБУ
Сопротивление сигнального провода 0-1 Ом Обрыв жилы или коррозия контактов
Сопротивление "провод-масса" >100 кОм КЗ на кузов

Важно! При замене датчиков используйте оригинальные комплектующие – система требует регистрации новых ID в ЭБУ. После ремонта проводов выполните сброс ошибок через диагностический разъём OBD-II.

Список источников

Для подготовки материала о приборной панели Лада Калина использовались специализированные технические документы и профильные ресурсы.

Ниже приведены ключевые источники информации по устройству, функциям и диагностике комбинации приборов.

Основные материалы

  • Официальное Руководство по ремонту и эксплуатации LADA Kalina (издательство "Золотые Руки")
  • Техническая документация АВТОВАЗ: Электрическая схема LADA Kalina 1117-1119
  • Сервисное пособие Системы контроля и диагностики автомобилей ВАЗ (НИИАТ)
  • Протоколы диагностики OBD-II: SAE J1979 (режимы считывания ошибок ЭБУ)
  1. Форумные обсуждения на порталах: Drive2.ru/Lada_Kalina, VazClub.com
  2. Видеоинструкции по самостоятельной диагностике от каналов: Автоэлектрика PRO, КАЛИНА МАСТЕР
  3. Статьи из журналов: "За рулём" (архив 2006-2012 гг.), "АвтоМастер" №3/2015
  4. Отчёты о тестировании оборудования: мультимарочные сканеры ELM327, Scanmatic Pro

Видео: Лада Калина Диагностика панели приборов / Lada Kalina Instrument panel diagnostics
