Приборная панель Рено Логан - конструкция, функции и особенности

Статья обновлена: 18.08.2025

Приборная панель Рено Логан служит центральным узлом информирования и управления для водителя на протяжении всех поколений этой популярной модели.

Её конструкция сочетает функциональность, эргономику и характерный для марки дизайн, оставаясь узнаваемой даже после модернизаций.

Понимание устройства панели приборов, её основных компонентов и скрытых возможностей критически важно для комфортной эксплуатации автомобиля и оперативного реагирования на сигналы систем.

В этой статье детально разберем архитектуру, ключевые элементы, типичные неисправности и особенности взаимодействия с панелью приборов в разных модификациях Логана.

Расположение основных элементов управления

Прямо перед водителем расположена комбинация приборов с тахометром, спидометром, индикаторами уровня топлива и температуры охлаждающей жидкости. По центру между ними находится многофункциональный дисплей, отображающий данные о пробеге, расходе топлива и сервисных напоминаниях.

Центральная консоль разделена на три зоны: верхняя часть содержит магнитолу с дисплеем и кнопками управления аудиосистемой, под ней размещены регулировки системы климат-контроля или механических печек, а нижний сегмент отведен под гнездо прикуривателя, кнопки аварийной сигнализации и обогрева заднего стекла.

Зоны управления

• Руль: Кнопки управления аудиосистемой и бортовым компьютером на спицах рулевого колеса
• Левая часть торпедо: Рычаг корректора фар, переключатель наружного освещения
• Под рулем: Рычаг указателей поворотов и управления стеклоочистителями
• Туннель: Ручка КПП, рычаг стояночного тормоза, держатели стаканов

Зона	Элементы
Левая панель	Регулятор подсветки, диагностический разъем
Центральные воздуховоды	Дефлекторы обдува с регуляторами направления
Нижний блок	Выключатель противотуманных фар, отсек для мелких предметов

Особое внимание уделено эргономике: часто используемые переключатели климатической установки и аудиосистемы вынесены ближе к водителю, тогда как редко активируемые элементы (например, кнопка отключения подушки безопасности) расположены в боковых секциях панели.

Компоновка информационных блоков

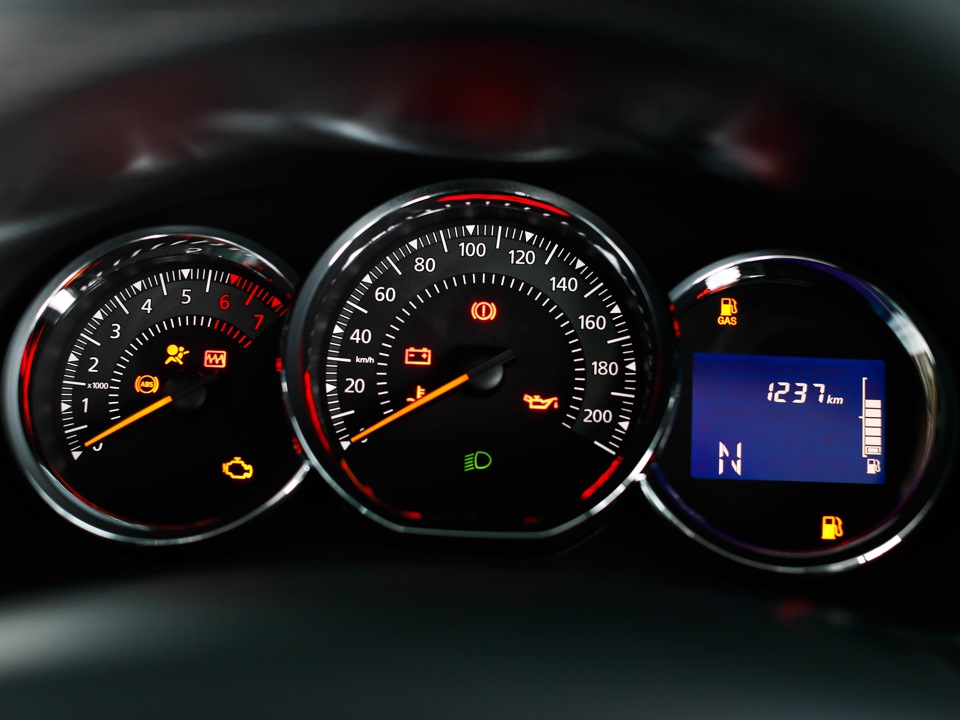

Щиток приборов Рено Логан разделен на три основные секции, обеспечивающие интуитивное восприятие данных. Центральное положение занимает крупный спидометр со шкалой до 180 км/ч, фланкированный симметричными блоками слева и справа. Нижний ярус отведен под многофункциональный дисплей и индикаторные лампы, формирующие единую информационную зону.

Конфигурация варьируется в зависимости от комплектации: базовые версии оснащены левым топливным указателем и правым датчиком температуры, тогда в более оснащенных модификациях левая зона занята тахометром. Независимо от варианта исполнения, стрелочные приборы дополнены цифровыми данными на ЖК-экране в центральной части спидометра.

Детализация зон отображения

Секция	Элементы	Особенности
Левая	Тахометр / Указатель уровня топлива	Шкала до 6-8 тыс. об/мин (для тахометра)
Центральная	Спидометр, ЖК-дисплей	Отображение пробега, расхода топлива, времени
Правая	Комбинированный прибор	Температура ОЖ + уровень топлива (в базе)
Нижний ярус	Контрольные лампы	Группировка по функциональному назначению

Цветовая дифференциация подсветки способствует оперативному распознаванию:

• Стрелочные приборы: оранжево-красная подсветка
• ЖК-дисплей: монохромный зеленый или оранжевый фон
• Аварийные индикаторы: красные сектора на шкалах

Эргономика щитка реализует принцип приоритетности: критические показатели (скорость, топливо, температура) размещены в верхней трети поля зрения. Контрольные лампы сгруппированы по категориям:

1. Эксплуатационные: заряд АКБ, давление масла
2. Системные: ABS, подушки безопасности
3. Предупреждающие: незакрытые двери, низкий уровень омывателя

Спидометр и его шкала измерений

Спидометр расположен в правой части комбинации приборов Рено Логан и отображает текущую скорость движения автомобиля в километрах в час (км/ч). Он представляет собой аналоговый указатель со стрелкой, перемещающейся по дугообразной шкале, что обеспечивает быстрое визуальное восприятие данных водителем.

Шкала спидометра имеет диапазон от 0 до 220 км/ч с основными цифровыми метками через каждые 20 единиц (0, 20, 40 и т.д.). Деления между ними разделены на четыре промежутка, где каждое малое деление соответствует 5 км/ч. Зона свыше 200 км/ч визуально выделена красным сектором, предупреждая о критическом превышении скорости.

Ключевые особенности шкалы

• Цветовая индикация:Зеленая подсветка цифр и делений в темное время суток
• Дополнительные метки: Красная риска на отметке 50 км/ч (актуально для городских ограничений)
• Особенности конструкции: Штрихи и цифры нанесены несмываемой светоотражающей краской

Тахометр: особенности работы и значения

Тахометр на приборной панели Рено Логан отображает текущие обороты коленчатого вала двигателя в минуту (об/мин). Этот прибор помогает водителю контролировать нагрузку на силовой агрегат и своевременно переключать передачи для оптимальной работы двигателя. Шкала прибора обычно размечена от 0 до 8 тыс. об/мин, с цветовой индикацией зон эксплуатации.

Принцип работы основан на считывании импульсов от датчика коленвала или системы зажигания. Электронный блок преобразует эти сигналы в перемещение стрелки по аналоговой шкале. На некоторых модификациях Логана вместо стрелочного используется цифровой индикатор, интегрированный в ЖК-дисплей комбинации приборов.

Расшифровка показаний и рекомендации

Ключевые зоны оборотов на тахометре:

• 800–1000 об/мин: холостой ход. Нормальный режим работы при прогреве или остановке.
• 1500–3000 об/мин: экономичная зона. Оптимальный диапазон для равномерного движения с минимальным расходом топлива.
• 3500–4500 об/мин: зона максимального крутящего момента. Используется для активного разгона и буксировки.
• 6000+ об/мин: красная зона. Эксплуатация в этом диапазоне более 5 секунд может привести к перегреву и повреждению двигателя.

Ситуация	Рекомендуемые обороты	Действия водителя
Старт с места	1500–2500 об/мин	Плавное нажатие педали газа
Переключение вверх (бензин)	2500–3500 об/мин	Выжать сцепление при снижении тяги
Обгон	3500–5000 об/мин	Переключение на пониженную передачу
Прогрев двигателя	До 2000 об/мин	Избегать резких ускорений

Важно: Плавающие показания или самопроизвольное движение стрелки при стабильной нагрузке могут указывать на неисправность датчика коленвала, проблемы с проводкой или сбои в ЭБУ. Длительная езда на оборотах ниже 1500 об/мин с высокой передачей вызывает детонацию и повышенный износ.

Указатель уровня топлива: точность и погрешности

Точность показаний указателя уровня топлива на Рено Логан зависит от нескольких факторов. Конструкция датчика (поплавкового типа) и геометрия топливного бака напрямую влияют на корректность отображения остатка горючего. Погрешность возникает из-за нелинейного движения поплавка в баке сложной формы, особенно ощутима при заполнении менее 1/4 или более 3/4 объема.

На погрешность также воздействуют внешние условия: уклон автомобиля (подъем, спуск или боковой крен), резкие разгоны/торможения, температура окружающей среды и даже стиль вождения. Электронный блок управления корректирует сигнал датчика, но полностью компенсировать отклонения не может – типичная погрешность в штатных условиях достигает 5-10%.

Ключевые причины погрешностей

• Форма бака: Литраж не соответствует линейному перемещению поплавка из-за выемок под арки или конструктивных ниш.
• Калибровка ЭБУ: Заводские настройки усреднены и не учитывают индивидуальные особенности износа датчика.
• Физический износ: Окисление контактов или деформация рычага поплавка после 7-10 лет эксплуатации.
• Датчик качества топлива: Ошибки в его работе (например, при низком качестве бензина) косвенно влияют на расчеты ЭБУ.

Рекомендуется не ориентироваться на последнюю красную зону шкалы как на точный индикатор – реальный запас хода при "пустом" баке обычно составляет 50-80 км. Для минимизации рисков заправляйтесь при достижении 1/4 объема, особенно перед длительными поездками.

Индикатор температуры охлаждающей жидкости

На приборной панели Рено Логан индикатор температуры охлаждающей жидкости представлен стрелочным указателем с градуированной шкалой (обычно от 50°C до 130°C). Шкала разделена на три цветовые зоны: синий/белый (низкая температура), зеленый (рабочий диапазон 80–100°C) и красный (опасный перегрев). Контроль за показаниями критически важен для предотвращения повреждения двигателя.

При включении зажигания стрелка совершает калибровочное движение от минимума до максимума. Нормальная рабочая температура достигается через 5–10 минут после запуска двигателя и должна стабильно удерживаться в центральном секторе шкалы. Отклонение в красную зону требует немедленной остановки двигателя.

Принцип работы и компоненты системы

Датчик температуры (обычно установлен в термостате или ГБЦ) изменяет сопротивление в зависимости от нагрева антифриза. ЭБУ двигателя преобразует эти данные в сигнал для стрелочного прибора. Ложные показания часто вызваны:

• Неисправностью датчика (окисление контактов, внутренний обрыв)
• Утечкой охлаждающей жидкости (низкий уровень в расширительном бачке)
• Некорректной работой термостата или вентилятора радиатора

Цветовая зона	Диапазон	Действия водителя
Синий/белый	до 70°C	Избегать высоких оборотов
Зеленый	80–100°C	Нормальный режим эксплуатации
Красный	свыше 110°C	Остановка двигателя, проверка системы охлаждения

Важно: Мигание сигнальной лампы перегрева (красный значок радиатора) вместе с входом стрелки в красную зону указывает на аварийную ситуацию. Дальнейшее движение может привести к деформации ГБЦ и дорогостоящему ремонту.

ЖК-дисплей одометра: считывание пробега

ЖК-дисплей одометра в приборной панели Рено Логан расположен в центральной части комбинации приборов, между тахометром и спидометром. Он отображает ключевую цифровую информацию, включая общий пробег автомобиля (в километрах или милях) и суточный пробег (TRIP). Данные выводятся четкими белыми или оранжевыми символами на темном фоне.

Для считывания общего пробега (одометра) дисплей активируется автоматически при включении зажигания – значение "ODO" или "TOTAL" появляется без дополнительных действий. Этот показатель фиксирует суммарный километраж с начала эксплуатации авто и не подлежит сбросу пользователем. Переключение между отображением общего и суточного пробега осуществляется кнопкой на торце левого подрулевого переключателя или на щитке приборов.

Управление отображением данных

• Общий пробег (ODO/TOTAL): Отображается по умолчанию при включении зажигания. Значение постоянно и защищено от несанкционированной корректировки.
• Суточный пробег (TRIP A/TRIP B): Для просмотра нажмите кнопку переключения. Позволяет фиксировать расстояние отдельных поездок.
• Сброс суточного пробега: Удерживайте кнопку переключения при отображении TRIP более 2 секунд. Значение обнулится.

Режим дисплея	Обозначение	Функция
Основной	ODO / TOTAL	Накопленный пробег автомобиля
Дополнительный	TRIP A / TRIP B	Пробег за выбранный отрезок времени (сбрасываемый)

В зависимости от комплектации ЖК-дисплей может показывать дополнительные данные (температуру воздуха, время, расход топлива), но основная информация о пробеге всегда приоритетна. Яркость дисплея обычно регулируется совместно с подсветкой приборов.

Отображение суточного пробега в базовых версиях

В базовых комплектациях Renault Logan первого поколения (до рестайлинга) суточный пробег отображается на небольшом монохромном ЖК-экранчике, интегрированном в комбинацию приборов. Данные выводятся цифрами белого цвета на тёмном фоне, что обеспечивает достаточную чёткость при любом освещении.

Для переключения между показателями общего и суточного пробега используется отдельная кнопка на торце правого подрулевого переключателя. Кратковременное нажатие позволяет циклично переключаться между режимами отображения, при этом текущий тип данных (ODO / суточный) отображается пиктограммой рядом с цифровым значением.

Ключевые особенности управления

• Сброс показаний: Удержание кнопки переключения более 2 секунд обнуляет суточный пробег.
• Автоматический сброс: Значение автоматически обнуляется после превышения 1999 км или при отключении АКБ.
• Точность: Погрешность составляет ±2% согласно технической документации.

Параметр	Характеристика
Макс. значение	1999 км (после чего автосброс)
Минимальный шаг	0.1 км
Подсветка	Не регулируется (активируется с фарами)

Световая сигнализация ламп контроля систем

Контрольные лампы на приборной панели Рено Логан выполняют функцию мгновенного оповещения водителя о состоянии ключевых систем автомобиля. Их активация требует незамедлительной реакции для предотвращения серьезных поломок или аварийных ситуаций.

Цветовая индикация строго регламентирована: красный сигнализирует о критических неисправностях, требующих остановки двигателя, желтый/оранжевый предупреждает о необходимости сервисного обслуживания, зеленый/синий информирует о работе штатных функций.

Расшифровка основных сигнальных индикаторов

Иконка	Цвет	Значение	Действия водителя
🔴 Масленка	Красный	Аварийное давление масла	Немедленно остановить двигатель
🔴 АКБ	Красный	Неисправность системы зарядки	Проверить генератор и АКБ
🟠 Check Engine	Желтый	Ошибка двигателя или трансмиссии	Диагностика ЭБУ
🟢 Рулевое колесо	Зеленый	Активна система ЭУР	Штатный режим
🔴 AIRBAG	Красный	Неисправность подушек безопасности	Срочный ремонт

При запуске двигателя обязательна кратковременная активация всех ламп (режим самодиагностики). Постоянное горение или несвоевременное отключение сигнализирует о неполадках. Для точной идентификации неисправности требуется:

1. Считать диагностические коды через OBD-II разъем
2. Проверить соответствующие датчики и проводку
3. Протестировать исполнительные механизмы систем

Игнорирование световых предупреждений приводит к каскадным поломкам. Особенно критично реагировать на красную индикацию – продолжение движения при таких сигналах может вызвать необратимые повреждения двигателя или трансмиссии.

Индикатор заряда АКБ: распознавание проблем

Индикатор в виде красной иконки аккумулятора на приборной панели Рено Логан сигнализирует о неисправностях в цепи заряда. При включении зажигания кратковременное загорание (1-2 секунды) – норма, но постоянное свечение или активация во время движения требует немедленной диагностики. Игнорирование может привести к разряду АКБ и остановке двигателя.

Основные причины свечения индикатора делятся на три категории: проблемы с генератором, неисправности проводки/предохранителей и состояние самой батареи. Для точного определения неполадки необходима проверка напряжения на клеммах АКБ при работающем двигателе мультиметром. Корректные показатели – 13.6–14.4 В.

Типовые неисправности и их симптомы

Распространенные сценарии при горящем индикаторе:

• Индикатор горит постоянно на холостом ходу – слабый заряд из-за износа щеток генератора, повреждения диодного моста или ослабления ремня.
• Мигает при повышении оборотов – нарушение контакта в цепи (окисление клемм АКБ или генератора, перелом проводов).
• Загорается при включении фар/печки – перегрузка из-за несоответствия мощности генератора потребителям (возможно после установки нештатного оборудования).

Дополнительные признаки проблем:

1. Тусклый свет фар, медленная работа стеклоподъемников.
2. Посторонние звуки (писк, вой) из области генератора.
3. Запах горелой изоляции от моторного отсека.

Проверка элементов системы заряда:

Компонент	Метод диагностики
Генератор	Замер напряжения на клеммах АКБ при 2000–3000 об/мин (должно быть 13.6–14.4 В)
Ремень генератора	Визуальный осмотр на трещины, проверка натяжения (прогиб 10–15 мм при нажатии)
Клеммы АКБ	Очистка от окислов, затяжка контактов
Предохранитель F2 (15А)	Прозвон мультиметром в монтажном блоке салона

Важно: Кратковременное загорание индикатора после запуска двигателя в мороз (-15°C и ниже) допустимо – это следствие повышенной нагрузки на систему заряда. Если индикатор гаснет через 30–60 секунд, неисправность отсутствует.

Лампа давления масла: экстренные ситуации

При включении красной масленки на приборной панели Рено Логан во время движения двигатель подвергается критической опасности. Низкое давление масла означает недостаточную смазку трущихся деталей, что за секунды приводит к задирам на валах, вкладышах и цилиндрах.

Игнорирование сигнала гарантированно вызовет клин коленчатого вала, разрушение шатунов или полный выход силового агрегата из строя. Дальнейшая эксплуатация автомобиля с горящей лампой категорически запрещена даже для кратковременного перемещения к обочине.

Порядок действий при активации индикатора

1. Немедленно остановиться: включить аварийную сигнализацию и плавно съехать на безопасный участок дороги.
2. Заглушить двигатель: повернуть ключ зажигания в положение "ACC" без попыток перезапуска.
3. Проверить уровень масла щупом при остывшем моторе (ждать 10-15 минут).

Если уровень в норме, возможны неисправности: забитый маслоприемник, нерабочий редукционный клапан, поломка датчика давления или масляного насоса. Требуется эвакуация в сервис.

При низком уровне масла:

• Долейте идентичное моторное масло до середины меток на щупе
• Проверьте поддон двигателя и фильтр на предмет течи
• Запустите двигатель – если лампа гаснет, двигайтесь к СТО на малых оборотах

Ситуация	Действие
Лампа мигает при разгоне/повороте	Критически низкий уровень масла, доливка обязательна
Индикатор горит постоянно на холостом ходу	Отказ датчика давления или засор масляных каналов
Лампа загорелась с сизым выхлопом	Признак разрушения поршневых колец/вкладышей – немедленная остановка

Попытка продолжить движение при горящей лампе приводит к капитальному ремонту двигателя в 97% случаев. Эвакуация – единственный безопасный способ транспортировки.

Сигнал Check Engine: базовые причины срабатывания

Загоревшаяся лампочка Check Engine на приборной панели Рено Логан сигнализирует о неисправностях в двигателе или системе управления. Электронный блок (ЭБУ) фиксирует ошибки через датчики и активирует индикатор, требуя диагностики сканером OBD-II для расшифровки кода неполадки.

Игнорирование сигнала может привести к повышенному расходу топлива, потере мощности или критическим поломкам. Рекомендуется оперативная проверка даже при отсутствии явных симптомов, так как некоторые сбои проявляются только на поздних стадиях.

Распространенные причины активации индикатора

Основные источники проблем, вызывающих срабатывание Check Engine:

• Датчик кислорода (лямбда-зонд)
  Неисправность: некорректные данные о составе выхлопных газов → нарушение топливно-воздушной смеси.
• Негерметичность топливной системы
  Примеры: трещины в крышке бензобака, поврежденные форсунки → падение давления в рампе.
• Каталитический нейтрализатор
  Причина: засорение или перегрев → снижение эффективности очистки выхлопа.
• Датчик массового расхода воздуха (ДМРВ)
  Последствия: ошибки в расчете объема поступающего воздуха → "плавающие" обороты.
• Катушки зажигания/свечи
  Результат: пропуски воспламенения → троение двигателя, рывки.

Сравнительная таблица типовых симптомов при срабатывании индикатора:

Признак	Возможная причина	Срочность реакции
Мигающий индикатор	Активные пропуски зажигания → риск повреждения катализатора	Немедленная остановка
Постоянный свет + потеря мощности	Отказ ДПДВ, неисправность РХХ	Диагностика в течение 1-2 дней
Индикатор без симптомов	Сбои датчиков (например, температуры ОЖ)	Плановое посещение СТО

Важно: после ремонта требуется сброс ошибки через диагностическое оборудование. Самостоятельное отключение АКБ часто не стирает код из памяти ЭБУ, что приводит к повторному срабатыванию лампы при наличии неустраненной неполадки.

Значок ABS: диагностика неисправностей

Горящая или мигающая контрольная лампа ABS (жёлтый/оранжевый символ круга с надписью "ABS" внутри, часто со скобками по бокам) на панели приборов Рено Логан сигнализирует о неисправности в антиблокировочной системе тормозов. Игнорировать этот сигнал опасно, так как при его активации ABS перестаёт выполнять свою функцию, хотя обычное торможение сохраняется.

Первичная диагностика начинается с визуального осмотра: проверьте целостность проводов, идущих к датчикам ABS на каждом колесе, состояние разъёмов датчиков (на предмет окисления или повреждений), а также уровень тормозной жидкости в бачке. Загрязнение датчиков металлической пылью или грязью – частая причина ложных срабатываний.

Основные причины и методы проверки

Типичные источники неисправности, приводящие к появлению значка ABS:

• Неисправный датчик ABS на колесе: Наиболее частая причина. Определить, какой датчик вышел из строя, можно с помощью диагностического сканера, подключенного к OBD-II разъёму Логана. Сканер считает конкретный код ошибки (например, C0115 - неисправность датчика переднего левого колеса).
• Повреждение проводки к датчикам ABS: Обрыв провода, перетёртая изоляция, коррозия контактов в разъёмах. Требуется проверка мультиметром на целостность цепи и сопротивление.
• Неисправный блок ABS (гидромодулятор): Серьёзная поломка, часто сопровождается одновременным загоранием значка ABS и значка тормозной системы ("восклицательный знак в круге"). Требуется углублённая диагностика.
• Проблемы с зубчатым венцом (ротором) на ступице: Повреждение (сколы, глубокие царапины) или сильное загрязнение венца, мимо которого проходит датчик ABS, мешает корректному считыванию сигнала.
• Перегоревший предохранитель цепи ABS: Необходимо проверить соответствующий предохранитель в монтажном блоке (номера предохранителей указаны в руководстве по эксплуатации).
• Низкое напряжение бортовой сети: Сильно разряженный аккумулятор или неисправный генератор могут вызвать сбои в работе электронных систем, включая ABS.

Последовательность действий при диагностике

1. Считать коды ошибок с помощью OBD-II сканера. Это даст направление для поиска (например, конкретный датчик или цепь).
2. Визуальный осмотр датчиков ABS на всех колесах и их проводки. Очистить датчики и венцы от грязи.
3. Проверить сопротивление датчиков мультиметром. Нормальное сопротивление для датчиков ABS Рено Логан обычно находится в диапазоне 1.0 - 1.7 кОм. Значительное отклонение или обрыв указывают на неисправность датчика.
4. Проверить целостность проводки от датчика до блока ABS ("прозвонить" цепь).
5. Проверить напряжение на разъёме блока ABS и состояние предохранителей.
6. При отсутствии явных повреждений проводки/датчиков и наличии ошибки по блоку ABS - диагностика блока ABS на специализированном оборудовании в сервисе.

Важно: После устранения неисправности значок ABS должен погаснуть самопроизвольно после запуска двигателя и начала движения (примерно через 10-20 секунд или после достижения скорости 15-20 км/ч). Если лампа не гаснет, необходимо стереть коды ошибок с помощью сканера и провести повторную диагностику.

Контроль подушек безопасности (Airbag)

Система SRS (Supplemental Restraint System) в Рено Логан включает фронтальные подушки безопасности водителя и переднего пассажира, а также датчики удара, пиропатроны и блок управления. При включении зажигания блок управления проводит автоматическую самодиагностику всех компонентов. Исправность системы подтверждается кратковременным включением (обычно 3-5 секунд) контрольной лампы с пиктограммой AIRBAG на приборной панели с последующим ее отключением.

Постоянное горение или мигание индикатора AIRBAG после запуска двигателя сигнализирует об ошибке в системе. Наиболее частые причины включают неисправность датчиков удара, повреждение проводки (особенно под сиденьями), снижение напряжения бортовой сети, коррозию контактов или выход из строя блока управления. Игнорирование неисправности может привести к несрабатыванию подушек при аварии или ложному срабатыванию.

Диагностика и устранение неполадок

Для точного определения кода ошибки требуется специализированное оборудование (например, сканер ELIT или CLIP). Самостоятельные действия ограничиваются:

• Проверкой контактов под сиденьями водителя и пассажира (разъемы часто повреждаются при регулировке сидений)
• Контролем надежности подключения разъемов к блоку управления (расположен в центральном тоннеле)
• Замером напряжения АКБ и генератора

Важные запреты при обслуживании:

1. Не отключать АКБ при работающем двигателе
2. Не проверять цепь подушек тестером – это может вызвать срабатывание пиропатронов
3. Не устанавливать предметы на место пассажирской подушки (отмечено надписью AIRBAG)

Тип индикации	Значение
Лампа не загорается при включении зажигания	Обрыв цепи, перегоревшая лампа, неисправность блока
Постоянное горение после запуска	Критическая ошибка (требует срочной диагностики)
Мигание лампы	Аварийный режим (количество миганий соответствует коду ошибки)

После ремонта системы обязательно выполняется аппаратная сброс ошибок в памяти блока управления. Замена компонентов (подушек, ремней с преднатяжителями) требует использования оригинальных запчастей из-за калибровки пиропатронов под конкретную модель автомобиля.

Индикатор открытых дверей и багажника

Система контроля открытых дверей и багажника на Рено Логан визуализирует состояние кузовных элементов через пиктограмму в комбинации приборов. Принцип работы основан на концевых выключателях (дверных микриках), установленных в каждой стойке кузова и на замке багажника. Замыкание контактов любого выключателя при открытии отправляет сигнал в блок управления комбинацией приборов, активируя индикатор.

Индикатор представляет собой схематичное изображение автомобиля с подсвечивающимися секторами, соответствующими позициям дверей/багажника. При некорректном закрытии хотя бы одного элемента значок горит постоянно при включенном зажигании, сопровождаясь звуковым сигналом при начале движения. Система помогает предотвратить движение с неплотно закрытым кузовом, снижая риски аварий и разряда АКБ от включенного салонного света.

Типичные неисправности и диагностика

Распространенные проблемы включают:

• Ложное срабатывание индикатора при закрытых дверях. Причина – окисление контактов микрика, залипание кнопки выключателя или повреждение проводки.
• Отсутствие сигнала при открытой двери. Вызвано обрывом проводов, неисправностью концевика или сбоем блока приборов.
• Постоянное горение лампы багажника. Частая поломка – деформация металлической петли замка или износ контактной группы.

Для локализации неисправности выполните:

1. Поочерёдное открытие дверей/багажника при включенном зажигании для определения проблемного элемента.
2. Визуальный осмотр микриков на предмет коррозии, механических повреждений.
3. Проверку целостности проводки тестером (диагностика сопротивления/короткого замыкания).
4. Тестирование контактов концевика мультиметром при нажатии кнопки.

Компонент	Признак неисправности	Решение
Концевой выключатель двери	Индикатор не гаснет, салонный свет не выключается	Замена микрика, очистка контактов
Проводка в гофре стойки	Индикация пропадает при движении двери	Ремонт обрыва, замена перетёртых проводов
Замок багажника	Лампа багажника горит постоянно	Регулировка петли, замена контактного датчика

Для замены неисправного концевика потребуется снятие обшивки стойки или панели багажника. Используйте оригинальные запчасти (артикул Renault 7701208133 для передней двери) для обеспечения корректной работы контактов и влагозащиты. После ремонта обязательна проверка синхронизации индикации с реальным положением всех дверей.

Символы внешнего освещения: ближний/дальний свет

На приборной панели Рено Логан индикаторы света выполняют ключевую роль в информировании водителя о текущем режиме работы фар. Для ближнего и дальнего света используются стандартизированные символы, регламентированные международными нормами. Их расположение и подсветка обеспечивают мгновенное распознавание даже в условиях плохой видимости.

Понимание этих значков критически важно для безопасной эксплуатации автомобиля. Некорректная интерпретация может привести к ослеплению других участников движения или ухудшению видимости в темное время суток. Регулярная проверка работоспособности индикаторов помогает своевременно выявлять неисправности оптики.

Расшифровка основных значков

• Ближний свет: Зеленый символ в виде уклоненной вниз фары с расходящимися лучами (⤓). Активируется при повороте рычага управления в первое положение.
• Дальний свет: Синий значок с изображением прямой фары с горизонтальными лучами (☼). Включается толчком рычага от себя при активном ближнем свете.

Индикатор	Цвет	Состояние системы
Ближний свет (⤓)	Зеленый	Фары работают в штатном режиме
Дальний свет (☼)	Синий	Активировано постоянное дальнее освещение

При включении дальнего света одновременно горит оба индикатора: синий значок дальнего света и зеленый индикатор ближнего. Отсутствие реакции символов на переключения может указывать на перегоревшие лампы, неисправность реле или проблемы с электропроводкой. В таких случаях рекомендуется оперативная диагностика.

Предупреждение о включенном ручном тормозе

Контрольная лампа стояночного тормоза на приборной панели Рено Логан загорается красным или оранжевым цветом при активации рычага "ручника". Это ключевой элемент безопасности, сигнализирующий о заблокированных задних колёсах до момента снятия автомобиля с тормоза.

Функция работает в двух основных режимах: постоянное свечение при полностью поднятом рычаге и мигание (на некоторых модификациях) при движении с частично затянутым тормозом. Лампа активируется через датчик положения рычага, расположенный в районе центрального тоннеля салона.

Критические особенности работы системы

• Самодиагностика при запуске: Лампа кратковременно загорается при включении зажигания для проверки исправности цепи
• Звуковое дублирование: На части комплектаций сигнал сопровождается прерывистым звуковым оповещением при движении со скоростью свыше 5-7 км/ч
• Совмещение с другими системами: Мигание может указывать на низкий уровень тормозной жидкости или проблемы с ABS (при комбинированных индикаторах)

Состояние сигнала	Значение	Требуемые действия
Постоянное свечение	Ручной тормоз активирован	Опустить рычаг до упора вниз
Мигание при движении	Неполное выключение "ручника"	Проверить фиксацию рычага в нижнем положении
Горит после выключения тормоза	Неисправность датчика/поплавка ТЖ	Диагностика тормозной системы

Важно: Игнорирование сигнала приводит к перегреву тормозных механизмов, ускоренному износу колодок и повышенному расходу топлива. При сохранении индикации после полного опускания рычага необходима проверка:

1. Корректности регулировки троса ручника
2. Целостности контактов датчика у основания рычага
3. Уровня тормозной жидкости в бачке

Кнопки управления подрулевыми переключателями

Подрулевые переключатели Рено Логан оснащены функциональными кнопками, обеспечивающими быстрый доступ к часто используемым системам без отвлечения от дороги. Основные элементы управления вынесены на два рычага: левый отвечает за светотехнику и указатели поворотов, правый – за работу стеклоочистителей и омывателей.

На левом подрулевом переключателе расположены кнопки управления наружным освещением. На правом рычаге находятся кнопки активации заднего стеклоочистителя и омывателя, а также переключатель режимов работы дворников (интервальный, постоянный, скоростной).

Ключевые кнопки на левом подрулевом переключателе:

• Круговой поворотный переключатель: Режимы наружного освещения (OFF, габариты, ближний свет).
• Вытяжная кнопка: Активация противотуманных фар (при выдвижении).
• Рычаг указателя поворотов: Фиксированное положение для левого/правого поворота, кратковременное включение (подсветка перекрестка) при легком касании.

Элементы управления на правом подрулевом переключателе:

• Кнопка на торце рычага: Включение/выключение заднего стеклоочистителя (однократное нажатие – работа циклами, удержание – омыватель).
• Кольцевой переключатель: Режимы передних дворников (OFF, INT – интервальный, LO – постоянная низкая скорость, HI – постоянная высокая скорость).
• Подтягивание рычага на себя: Активация омывателя лобового стекла и одновременное кратковременное включение дворников.

Регулировка яркости подсветки приборов

На моделях Рено Логан первого поколения (2004-2015 гг.) регулировка осуществляется механическим переключателем. Он расположен слева от рулевой колонки, на блоке управления внешним освещением. Поворотное колесико с пиктограммой "солнышко" и шкалой градаций позволяет плавно уменьшать или увеличивать интенсивность свечения приборов и кнопок на центральной консоли.

В рестайлинговых версиях (после 2015 года) и на Логан второго поколения функция регулировки интегрирована в бортовой компьютер. Доступ к настройке осуществляется через подрулевые переключатели: необходимо зайти в меню "Настройки освещения" или аналогичный раздел на дисплее щитка приборов и выбрать желаемый уровень подсветки с шагом 25-30%.

Особенности и ограничения

Автоматическая коррекция: При включении габаритов или ближнего света фар яркость панели автоматически снижается на 30-50% относительно дневного режима для предотвращения ослепления водителя.

Независимая регулировка: Изменение яркости не влияет на:

• Подсветку кнопок мультимедийной системы
• Индикацию климат-контроля
• Экран навигации (если установлен)

Распространённые проблемы:

1. Отсутствие реакции на регулировку - неисправность ручки или программный сбой
2. Мигание подсветки - окисление контактов или перегорание ламп
3. Неравномерная яркость сегментов - требует замены светодиодных блоков

Поколение	Тип регулировки	Диапазон	Дополнительная функция
Логан I (до 2015)	Механическая ручка	5-7 позиций	Отсутствует
Логан I (рестайлинг)	Электронная (через БК)	4 уровня	Автоадаптация
Логан II (с 2018)	Электронная (через БК)	Беcступенчатая	Синхронизация с датчиком света

Важно: При замене лампочек на светодиоды в старых моделях функция регулировки может перестать работать корректно из-за различий в сопротивлении элементов. Для сохранения функциональности требуются LED-лампы со встроенным стабилизатором тока.

Блок управления аудиосистемой на панели

Блок управления аудиосистемой интегрирован в центральную консоль приборной панели Рено Логан, обеспечивая прямой доступ к основным медиафункциям без отвлечения от дороги. Элементы выполнены в едином стиле с панелью приборов, с подсветкой для удобного использования в темное время суток.

Кнопки и регуляторы дублируют базовые функции магнитолы, позволяя регулировать громкость, переключать треки, источники сигнала и управлять режимом громкой связи. Механические переключатели отличаются тактильной отдачей, что снижает вероятность случайного нажатия.

Конструктивные особенности

Блок включает физические элементы управления:

• Поворотный энкодер громкости с функцией включения/выключения (нажатие)
• 4 программируемые кнопки (настройка через меню магнитолы)
• Клавиша быстрого доступа к меню Bluetooth
• Переключатель режимов "Radio/CD/USB/AUX"

Электрическое подключение осуществляется через 8-контактный разъем с передачей сигналов:

1. ШИМ-сигналы регулировки громкости
2. Цифровые импульсы переключения треков
3. Аналоговые сигналы выбора источника
4. Напряжение подсветки (12V)

Параметр	Характеристика
Совместимость	Штатные магнитолы Media Nav, Règulation
Ресурс кнопок	≥ 50 000 нажатий
Рабочее напряжение	12–14V
Тип подсветки	SMD-светодиоды (белый/оранжевый)

Важно: При замене блока требуется калибровка кнопок через диагностическое оборудование. Несовместим с мультимедийными системами сторонних производителей без дополнительных адаптеров.

Климатическая установка: ручки регулировки

Управление отопителем, вентиляцией и кондиционером на Рено Логан осуществляется тремя основными ручками, расположенными в центральной части приборной панели. Эти элементы обеспечивают интуитивный контроль за микроклиматом в салоне без необходимости отвлекаться от дороги.

Каждая ручка отвечает за отдельный параметр системы: температура подаваемого воздуха, интенсивность обдува и зоны его распределения. Конструкция отличается простотой и надежностью, характерной для модели.

• Левая ручка (Регулятор температуры): Поворот по синей шкале (кружок со снежинкой) увеличивает холод, по красной (кружок с солнцем) – тепло. Положение между крайними точками позволяет точно настроить комфортный уровень нагрева/охлаждения.
• Центральная ручка (Режим распределения воздуха): Иконки указывают направление потока:
  • Символ ног – обдув ног водителя и пассажиров.
  • Символ человека/лица – подача воздуха на верхнюю часть салона (центральные дефлекторы).
  • Символ лобового стекла – направление потока на ветровое и боковые стекла (используется для быстрого устранения запотевания/обледенения).
  • Промежуточные положения активируют комбинацию зон.
• Правая ручка (Скорость вентилятора): Цифры от 0 (выключено) до 4 (максимальная скорость) регулируют мощность нагнетателя. В положении 0 система отключается даже при работающем двигателе.

Важно: Центральная ручка часто совмещена с кнопкой рециркуляции – для ее включения ручку необходимо вытянуть на себя. Это перекрывает забор наружного воздуха, используя воздух из салона (полезно для быстрого охлаждения/нагрева или при движении в запыленной среде).

Отсеки для мелких вещей: практичность использования

Renault Logan предлагает продуманную систему хранения мелочей, что особенно ценно в бюджетном сегменте. Основные зоны расположены в центральной консоли, на передней панели и дверях, обеспечивая легкий доступ к необходимым предметам во время движения.

Производитель учел потребности водителя и пассажиров, разместив отсеки разного объема и конфигурации. Это позволяет упорядочить документы, электронику, средства гигиены и прочие мелочи, предотвращая их беспорядочное перемещение по салону.

Ключевые элементы организации пространства

• Центральный подлокотник: Глубокий отсек с крышкой для ценных вещей (телефон, кошелек).
• Ниша перед КПП: Открытое углубление для ключей, жетонов или солнцезащитных очков.
• Дверные карманы: Усиленные секции для бутылок + узкие отделения для карт или документов.
• Вещевой ящик ("бардачок"): Объемное запираемое отделение с подстаканником сверху.
• Карман на торпедо: Вертикальная ниша для мелких предметов (накладка на панель).

Некоторые владельцы отмечают недостаточную глубину открытых ниш при резких маневрах. Оптимальное использование требует комбинирования отсеков: крупные предметы – в бардачок, ежедневные мелочи – в зоны у руля, документы – в крытые секции. Резиновые коврики-вкладыши предотвращают дребезжание и упрощают чистку.

Прикуриватель и 12V розетка: расположение

На приборной панели Рено Логан гнездо прикуривателя и дополнительная 12V розетка размещены в центральной консоли, в зоне легкого доступа водителя и переднего пассажира. Их позиция оптимизирована для подключения гаджетов без отвлечения от управления автомобилем.

Конкретное расположение зависит от года выпуска и комплектации, но классическая схема такова:

• Базовое размещение: Под блоком управления климатом, между дефлекторами обдува. В этом месте находится гнездо прикуривателя.
• Дополнительная розетка: В более поздних версиях (особенно после рестайлинга) или в комплектациях с кондиционером, вторая 12V розетка часто размещается ниже, в районе рычага стояночного тормоза, внутри ниши перед подлокотником. Иногда она дублируется в багажнике.

Для точного определения в вашей модели сверьтесь с руководством по эксплуатации или визуально осмотрите указанные зоны:

1. Центральная панель под климатической установкой.
2. Передняя часть тоннеля пола (около ручки ручного тормоза).
3. Задняя часть центрального подлокотника (редко, в топовых версиях).
4. Багажное отделение (опционально, для подключения переносных холодильников и т.п.).

Крышка бардачка: механизм открывания

Крышка бардачка на приборной панели Рено Логан фиксируется с помощью простого поворотного механизма, расположенного по центру верхней кромки. Основным элементом фиксации служит пластиковая защёлка, соединённая с кнопкой на лицевой части крышки.

При нажатии на кнопку происходит воздействие на внутренний рычаг, который отводит язычок защёлки из паза в корпусе бардачка. Это освобождает крышку, позволяя ей плавно опуститься под собственным весом благодаря встроенным петлям в нижней части.

Ключевые компоненты и особенности работы

• Кнопка открывания: Широкая прямоугольная клавиша в верхней части крышки. Требует умеренного усилия для срабатывания механизма.
• Поворотный язычок: Изогнутый пластиковый крюк, удерживающий крышку в закрытом положении. При нажатии кнопки проворачивается на оси.
• Нижние петли: Две шарнирные точки крепления, обеспечивающие плавное опускание крышки без перекосов.
• Амортизатор (на части модификаций): Резиновый демпфер замедляет падение крышки, предотвращая резкий удар.

Важно: При закрытии крышки не требуется дополнительного нажатия кнопки – язычок автоматически защёлкивается при плотном прилегании к корпусу. Характерный щелчок подтверждает фиксацию.

Типичная неисправность	Причина	Решение
Крышка не открывается при нажатии кнопки	Засорение механизма, поломка язычка или рычага	Разборка и очистка узла, замена повреждённых деталей
Самопроизвольное открывание при движении	Износ язычка защёлки, ослабление пружины	Регулировка механизма, установка нового фиксатора
Жёсткое опускание крышки	Отсутствие смазки на петлях, повреждение амортизатора	Обработка шарниров силиконовой смазкой, замена демпфера

Внутреннее пространство перчаточного ящика

Отсек сконструирован как вместительный прямоугольный контейнер с глубоким дном, интегрированный в панель перед пассажирским сиденьем. Крышка фиксируется плавным магнитным замком без механических защёлок, обеспечивая бесшумное закрытие.

Внутренние стенки выполнены из прочного литьевого пластика с текстурированной поверхностью, устойчивой к царапинам. Углубление под передней кромкой позволяет удобно подцепить крышку пальцем для открывания.

Функциональные особенности

Основная зона глубиной ~25 см рассчитана на хранение:

• Документов формата А4 в вертикальном положении
• Аптечки первой помощи стандартного размера
• Бутылки воды объёмом 1,5 л

На боковой стенке присутствует фиксированный держатель для ручки, а в передней части – два вертикальных паза для размещения влажных салфеток или карт. На моделях с кондиционером реализован канал подачи охлаждённого воздуха через перфорированную перегородку.

Параметр	Значение
Полезный объём	5,8 л
Макс. ширина	28 см
Глубина	22 см (у лючка кондиционера)

Дно имеет небольшой наклон к задней стенке для предотвращения выпадения мелких предметов. Ребристые выступы по периметру основания гасят вибрацию содержимого при движении.

Дефлекторы вентиляции: направление воздушных потоков

Дефлекторы вентиляции Рено Логан представляют собой регулируемые сопла круглой формы с внутренними ламелями. Расположены в центральной части торпедо (два основных) и по бокам передних дверей (дополнительные). Основная функция – точное распределение воздушных потоков по салону для создания комфортного микроклимата.

Конструкция предусматривает два типа регулировок: шаровое крепление корпуса позволяет поворачивать весь дефлектор на 360°, а внутренние горизонтальные жалюзи управляются отдельно для вертикальной корректировки потока. Такая система обеспечивает гибкое направление воздуха к лицам, рукам или ногам водителя и пассажиров.

Особенности управления воздушными потоками

Для точной настройки предусмотрены следующие возможности:

• Глобальное позиционирование: удерживая внешний обод, разверните весь корпус дефлектора в нужном направлении (влево/вправо/вверх/вниз)
• Коррекция угла подачи: вертикальным движением пальца отрегулируйте внутренние ламели для подъёма/опускания струи воздуха
• Фокусировка потока: сведение ламелей к центру создаёт концентрированную струю, разведение – мягкое рассеивание

Типичные проблемы с регулировкой направлений и их причины:

Неисправность	Вероятная причина
Не фиксируется положение	Износ шарового шарнира или трещина пластикового корпуса
Ламели двигаются туго	Загрязнение направляющих или засохшая смазка
Самопроизвольное смещение	Ослабление пружинного фиксатора в основании

Для сохранения функциональности рекомендуется: избегать чрезмерных усилий при регулировке, периодически очищать решётки от пыли, не допускать попадания жидкостей в механизм поворота. При замене дефектных элементов предпочтительны оригинальные запчасти из-за точного соответствия геометрии посадочных мест.

Разъем OBD-II для диагностики: место установки

Разъем OBD-II на автомобилях Renault Logan служит ключевым интерфейсом для подключения диагностического оборудования. Он позволяет считывать коды ошибок, параметры работы двигателя, коробки передач и других систем в реальном времени. Стандартизированная 16-контактная колодка обеспечивает совместимость с большинством сканеров.

На моделях Logan первого поколения (выпуска до 2015 года) разъем располагается в зоне водительского колена под рулевой колонкой. Для доступа необходимо опустить голову ниже уровня руля и осмотреть пространство над педалями. Разъем крепится на пластиковом кронштейне и ориентирован контактами вверх.

Особенности расположения на разных поколениях

• Logan I (2004-2015): Четко виден при взгляде снизу на рулевую колонку, крепление - слева от блока предохранителей
• Logan II (с 2015): Смещен ближе к центральной консоли, часто прикрыт декоративной заглушкой. Для доступа требуется нащупать прямоугольное углубление справа от рулевой колонки

Модель	Точное положение	Особенности доступа
Фаза 1 (до 2015)	Под рулем, над педальным узлом	Открытое расположение, визуально заметен
Фаза 2 (после 2015)	Справа от рулевой колонки, в нише	Требует снятия защитной шторки

Важно: При подключении сканера убедитесь, что зажигание включено (положение "ON"), но двигатель не запущен. Избегайте механических повреждений колодки - хрупкие фиксаторы могут сломаться при неаккуратном отсоединении кабеля диагностического прибора.

Крепления панели к кузову: точки фиксации

Приборная панель Renault Logan фиксируется к кузову автомобиля в нескольких ключевых точках, обеспечивая жесткость конструкции и минимизацию вибраций. Основные крепежные элементы расположены по периметру каркаса панели и скрыты за декоративными накладками или блоками управления.

Центральная зона крепления находится в районе тоннеля трансмиссии, где панель стыкуется с центральной консолью через болтовые соединения. Боковые точки фиксации интегрированы в каркас панели приборов и крепятся к усилителям кузова в зоне стоек А (лобовых стоек).

Основные узлы крепления

• Верхняя часть: 2 болта за комбинацией приборов и 1 центральный болт под дефлекторами обдува.
• Центральный тоннель: 3 самоконтрящихся болта, объединяющие каркас панели с консолью и кузовным усилителем.
• Боковые зоны: По 2 скрытых болта с каждой стороны, доступные после демонтажа торцевых заглушек салона.
• Нижний пояс: Клипсы и фиксаторы вдоль нижней кромки, дополняющие болтовые соединения.

Тип крепежа	Кол-во	Расположение
Болты M8	6 шт	Центральная консоль, верхние точки
Болты M6	4 шт	Боковые усилители стоек
Пластиковые клипсы	12-15 шт	Нижняя кромка, стык с бардачком

Важно: При демонтаже требуется последовательное ослабление креплений – сначала боковые и верхние болты, затем нижние клипсы. Перекос панели при установке приводит к зазорам и дребезжанию.

Демонтаж декоративных накладок своими руками

Перед началом работ отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Подготовьте набор пластиковых монтажных лопаток или медиаторов – они минимизируют риск повреждения хрупких защелок и поверхности панели при демонтаже. Убедитесь в наличии достаточного рабочего пространства вокруг рулевой колонки.

Декоративные накладки крепятся исключительно на пластиковых фиксаторах. Начните с центральной накладки вокруг магнитолы и дефлекторов вентиляции: аккуратно введите инструмент в технологический зазор между накладкой и основной панелью. Прилагайте усилие равномерно по периметру, последовательно отжимая клипсы, избегая перекоса элемента.

Последовательность работ

1. Нижняя накладка под рулем: Снимите защитный кожух рулевой колонки (при наличии), затем подденьте левый край накладки. Двигайтесь вдоль стыка, освобождая фиксаторы до полного отделения элемента.
2. Накладка приборного щитка: Открутите винты (если предусмотрены) над комбинацией приборов. Вставьте лопатку в верхний зазор между кожухом щитка и торпедой, отожмите защелки по углам. Потяните накладку на себя, отсоединяя нижние фиксаторы.
3. Боковые элементы и воздуховоды: Демонтируйте боковины центральной консоли, начиная от пепельницы/блоков управления. Для дефлекторов вентиляции нажмите на боковые фиксаторы через решетчатые отверстия тонкой отверткой.

Прикладывайте усилие строго перпендикулярно плоскости панели. Если элемент «заклинило», проверьте наличие скрытых винтов или дополнительных креплений в нишах перчаточного ящика или под резиновыми прокладками. Никогда не используйте металлические инструменты без изоляции наконечника – это гарантированно оставит царапины на мягком пластике.

Элемент	Тип крепления	Критические точки
Центральная консоль	Защелки + 2 винта (снизу)	Разъемы подсветки кнопок
Кожух приборов	4 боковые защелки	Стрелка спидометра (не касаться!)
Дефлекторы обдува	Пружинные клипсы	Поворотные механизмы ламелей

• Маркируйте разъемы проводов датчиков (при их отключении) изолентой с обозначениями.
• Складывайте снятые детали в последовательности демонтажа на мягкую ткань лицевой поверхностью вверх.
• Проверьте состояние фиксаторов перед установкой накладок обратно – сломанные клипсы требуют замены.

Снятие щитка приборов: пошаговая процедура

Отключите минусовую клемму аккумулятора для обесточивания системы. Убедитесь, что ключ зажигания извлечён, а рулевое колесо зафиксировано в нейтральном положении.

Снимите пластиковую декоративную накладку рулевой колонки, аккуратно поддев её отвёрткой с широким лезвием. Открутите два винта крепления нижней части щитка приборов, расположенных под рулём.

Этапы демонтажа

1. Потягивайте нижнюю часть щитка на себя до характерного щелчка фиксаторов
2. Отклоните щиток вниз для доступа к задней части
3. Отсоедините три разъёма:
   • Колодку питания (красный фиксатор)
   • Разъём спидометра
   • Штекер одометра
4. Снимите комбинацию приборов целиком

При установке соблюдайте обратную последовательность. Убедитесь в чёткой фиксации всех разъёмов до защёлкивания фиксаторов. Проверьте работу контрольных ламп после подключения АКБ.

Замена лампочек подсветки в комбинации приборов

Процедура замены требует демонтажа комбинации приборов. Начните с отключения минусовой клеммы аккумулятора для предотвращения короткого замыкания. Снимите пластиковую накладку рулевой колонки, открутив крепежные винты отверткой с крестообразным шлицем. Ослабьте винты крепления самой приборной панели, после чего аккуратно потяните ее на себя, обеспечив доступ к задней части.

Отсоедините все разъемы питания и сигнальные шлейфы от комбинации, запоминая их расположение. После извлечения блока переверните его тыльной стороной вверх. Найдите круглые пластиковые колпачки или поворотные фиксаторы, удерживающие патроны ламп подсветки. Поверните их против часовой стрелки на 30-45 градусов для освобождения патронов.

Последовательность действий при замене

1. Извлеките неисправную лампу из патрона, слегка потянув ее
2. Убедитесь в соответствии характеристик новой лампы (тип W1.2W, напряжение 12V)
3. Установите лампочку в патрон, проверив плотность контакта
4. Вставьте патрон в посадочное гнездо до щелчка
5. Зафиксируйте колпачок поворотом по часовой стрелке

Важно: используйте только лампы установленной мощности. Превышение параметров вызовет перегрев пластиковых элементов. Перед сборкой подключите разъемы к приборной панели без установки на место и проверьте работоспособность, подключив АКБ. Убедившись в корректной работе всех сегментов подсветки, произведите обратную сборку.

Тип лампы	Количество	Цвет свечения
T5 (W1.2W)	4-6 шт (в зависимости от модификации)	Белый/Зеленый (через светофильтр)

Обслуживание разъемов электропроводки панели

Регулярная проверка и обслуживание электрических разъемов приборной панели Рено Логан критически важны для предотвращения сбоев в работе индикаторов, датчиков и подсветки. Окисление контактов, ослабление фиксаторов или попадание влаги приводят к некорректному отображению информации, мерцанию дисплеев или полному отказу приборного кластера.

Диагностику соединений рекомендуется проводить при появлении первых признаков неисправностей: хаотичном изменении показаний спидометра, отказе стрелок топливного датчика, пропадании подсветки шкал. Для доступа к разъемам необходимо демонтировать защитный кожух под рулевой колонкой и открутить крепежные винты панели приборов.

Порядок работ

Этапы обслуживания контактных групп:

1. Отсоединить клемму "масса" аккумулятора перед началом работ
2. Аккуратно разъединить колодки, нажав на фиксаторы
3. Визуально оценить состояние контактов на предмет:
   • Окисления (белый или зеленый налет)
   • Деформации штырьков/гнезд
   • Загрязнения техническими жидкостями
4. Обработать элементы специальными средствами:

   Средство	Назначение
   Контактный очиститель	Удаление окислов
   Диэлектрическая смазка	Защита от коррозии
   Ластик	Механическая очистка штырьков

5. Проверить плотность посадки разъема при повторном подключении

Важно избегать использования абразивных материалов и агрессивных растворителей. После сборки обязательно протестировать работу всех сегментов панели – особое внимание уделить показаниям одометра и сигнальным лампам системы безопасности. Профилактическое обслуживание разъемов рекомендуется выполнять каждые 2-3 года или после длительной стоянки автомобиля в условиях высокой влажности.

Установка магнитолы в штатное место

Процесс установки магнитолы в штатное место Рено Логан требует точного соответствия габаритам и разъемам. Стандартное место под мультимедиа в центральной консоли рассчитано на головное устройство формата 1DIN или 2DIN, в зависимости от года выпуска и комплектации автомобиля. Необходимо заранее уточнить тип посадочного гнезда и приобрести соответствующий переходную рамку для безупречной интеграции.

Ключевой этап – подключение к автомобильной электросети через штатный разъем ISO. В базовых комплектациях Логана этот разъем может отсутствовать, что потребует приобретения переходника с колодкой ISO или самостоятельной распиновки проводов. Крайне важно соблюдать схему подключения питания, акустических каналов и управляющих сигналов (например, подсветки или антенны) во избежание повреждений.

Последовательность работ

1. Демонтируйте декоративную заглушку или старую магнитолу, аккуратно поддев её по периметру пластиковыми монтажными лопатками.
2. Установите переходную рамку в посадочное отверстие, закрепив её фиксаторами или загнув усики крепления.
3. Подключите ISO-разъем магнитолы к автомобильной проводке (прямо или через переходник).
4. Соедините антенный кабель стандарта DIN, обеспечив плотный контакт.
5. Аккуратно заведите корпус магнитолы в рамку до характерного щелчка фиксаторов.
6. Проверьте работоспособность всех функций: питание, звук в динамиках, управление подсветкой.

Особенности подключения:

• Желтый провод (+12V постоянный) – питание памяти настроек.
• Красный провод (+12V ACC) – управление включением от зажигания.
• Черный провод – масса (обязательно надежно закрепить на кузове).
• Синий/бело-синий провод – управление активной антенной или усилителем.

Проблема	Решение
Нет звука	Проверить распиновку акустических проводов (FL+, FL-, FR+, FR- и т.д.)
Магнитола не включается	Прозвонить цепь ACC (красный провод) и постоянное +12V (желтый)
Не гаснет подсветка	Перенести сигнал подсветки с магнитолы на габаритные огни
Звук только в передних динамиках	Активировать выход на тыловые каналы в настройках магнитолы

Интеграция дополнительных кнопок в панель

Интеграция дополнительных кнопок на приборную панель Рено Логан требует тщательного планирования расположения и функционала. Важно обеспечить эргономичный доступ к новым элементам управления без нарушения заводской схемы безопасности. Для установки чаще всего используют свободные заглушки на центральной консоли или зону ниже магнитолы, где можно врезать кнопочный модуль без критичного вмешательства в конструкцию.

Подключение осуществляется через отдельную проводку с обязательным использованием предохранителей и реле. Необходимо избегать прямого соединения с CAN-шиной без согласующего модуля, чтобы не спровоцировать ошибки бортового компьютера. Для функций, связанных с электросистемой авто (например, управление ПТФ), требуется подключение к монтажному блоку через технологические отверстия в торпедо с последующей герметизацией проводных вводов.

Ключевые этапы монтажа

1. Подготовка места: разметка и вырез посадочных отверстий коронкой
2. Прокладка проводки: трассировка кабелей в гофре параллельно штатным жгутам
3. Коммутация: подключение к источнику питания через релейную схему
4. Фиксация элементов: установка кнопок с фиксаторами или термоклеем

Тип кнопки	Рекомендуемое применение	Особенности питания
Импульсная	Управление светом, доводчиками	+12V через реле 20А
Перекидная	Постоянные нагрузки (сабвуфер)	Прямое подключение с предохранителем
С подсветкой	Критические функции	Доп. проводка к габаритным огням

Важно: При подключении к магнитоле используйте ISO-разъёмы с распиновкой по схеме производителя. Для кнопок подсветки применяйте токоограничивающие резисторы 680 Ом при подключении к шине габаритов.

• Используйте термоусадочные трубки вместо изоленты
• Проверяйте отсутствие перегибов проводов при сборке панели
• Тестируйте нагрузку мультиметром перед финальной установкой

Модификация подсветки: замена цветов

Стандартная подсветка приборной панели Рено Логан первого поколения обычно выполнена в красно-оранжевых тонах, что со временем может надоесть владельцам, желающим персонализации. Замена цвета светодиодов или применение светофильтров позволяет радикально изменить восприятие интерьера автомобиля, придав ему индивидуальный стиль.

Процесс модификации требует аккуратной разборки комбинации приборов для доступа к платам подсветки шкал и стрелок. Наиболее популярные варианты включают замену штатных светодиодов SMD типа, установку цветных гелевых фильтров поверх элементов или применение специальных полупрозрачных декоров.

Ключевые методы и материалы

Основные подходы к изменению цветовой гаммы:

• Прямая замена светодиодов: Выпаивание родных элементов и установка новых SMD-светодиодов выбранного оттенка (синие, белые, зеленые). Требует навыков пайки.
• Светофильтры: Наклейка полупрозрачных цветных пленок на линзы приборов или внутренние поверхности панели. Менее трудозатратный, но может снижать яркость.
• Декор-накладки: Использование готовых акриловых вставок с тонировкой, заменяющих прозрачные детали шкал спидометра и тахометра.

Метод	Сложность	Эффект	Риски
Замена светодиодов	Высокая	Яркое, равномерное свечение	Перегрев платы, ошибки полярности
Светофильтры	Низкая	Быстрое изменение цвета	Потеря яркости, пузыри воздуха
Акриловые накладки	Средняя	Стойкий результат, вариативность	Неточная подгонка размеров

Важно: При замене светодиодов критично соблюдать исходные параметры яркости и угла рассеивания, иначе возникнут "слепые зоны" на шкалах. Для стрелок спидометра часто используют отдельную подсветку с помощью гибких неоновых трубок или микро-светодиодных лент.

Синий и холодный белый цвета снижают утомляемость глаз в темное время суток, но могут конфликтовать с оранжевой индикацией систем предупреждения. Зеленый и теплый белый считаются наиболее универсальными. После сборки обязательна проверка равномерности свечения всех секций до установки панели в автомобиль.

Трещины пластика: методы ремонта

Трещины на пластиковых элементах приборной панели Рено Логан возникают из-за температурных перепадов, механических повреждений или естественного старения материала. Несвоевременное устранение дефектов приводит к увеличению раскола и ухудшению внешнего вида салона.

Для восстановления целостности пластика применяют несколько методов в зависимости от размера повреждения и доступных ресурсов. Каждый подход требует тщательной подготовки поверхности: очистки от грязи, обезжиривания и зачистки краёв трещины наждачной бумагой.

Основные способы ремонта

Наиболее эффективные техники устранения трещин:

• Термическая сварка: Нагрев краёв паяльником или феном с последующим вдавливанием припоя (специального пластикового стержня). Требует навыков для предотвращения деформации.
• Склеивание двухкомпонентным составом: Нанесение эпоксидных смол или полиуретановых клеёв с тыльной стороны с фиксацией армирующей сетки. Подходит для сквозных повреждений.
• Использование жидкого пластика: Заполнение дефекта составами типа "холодная сварка" с последующей шлифовкой. Оптимально для мелких трещин.

После ремонта обязательна финишная обработка: шпаклёвка неровностей, зачистка и окрашивание в цвет панели. Для сложных случаев применяют комбинированный метод – сварку с усилением клеевой заплаткой.

Метод	Глубина трещины	Сложность
Термосварка	Сквозные	Высокая
Двухкомпонентный клей	Любые	Средняя
Жидкий пластик	Поверхностные	Низкая

При отсутствии доступа к тыльной стороне панели (например, в зоне дефлекторов) используют инъекционное заполнение трещин размягчённым полимером. Важно избегать перегрева пластика при работе, так как это вызывает коробление поверхности.

Скрипы панели: поиск точек трения

Скрипы, стуки и потрескивания в районе приборной панели Рено Логан – распространенная проблема, доставляющая дискомфорт водителю. Эти звуки возникают из-за трения пластиковых элементов друг о друга или о кузовные детали, крепеж, жгуты проводов при движении по неровностям или из-за вибраций двигателя.

Поиск источника скрипа требует терпения и методичного подхода, так как звук часто передается по панели и его истинное место возникновения может быть замаскировано. Начинать диагностику следует с наиболее вероятных и легко доступных точек.

Методика поиска источника скрипов

Первый шаг – попытаться локализовать звук на слух во время движения. Полезно привлечь пассажира, который сможет точнее определить зону происхождения шума (левая часть торпедо, центр, правая часть, область руля, лобовое стекло). Обратите внимание, при каких условиях возникает скрип: на холостом ходу, при разгоне, на кочках, при повороте руля, в жару или холод.

После примерной локализации переходят к статической проверке:

1. Простукивание и нажатие: Аккуратно нажимайте ладонью и пальцами на различные участки панели (лицевую часть, верхний кожух, дефлекторы обдува, накладки вокруг магнитолы и блока климата, заглушки). Одновременно простукивайте костяшками пальцев. Цель – вызвать характерный звук и определить конкретную панель или стык.
2. Проверка креплений: Убедитесь, что все видимые винты и саморезы (например, под заглушками на верхнем кожухе, вокруг комбинации приборов) надежно затянуты. Ослабленный крепеж – частая причина дребезжания и стуков.
3. Диагностика съемных элементов:
   • Попробуйте слегка придержать рукой пластиковый кожух рулевой колонки сверху и снизу.
   • Нажмите на заглушки перед пассажиром (где обычно устанавливается подушка безопасности).
   • Проверьте, нет ли люфта у дефлекторов обдува, особенно центральных.
   • Оцените плотность прилегания накладки тоннеля пола к нижней части центральной консоли.

Если простые методы не дали результата, возможно, источник скрипа находится глубже:

1. Проверка точек сопряжения с кузовом: Особое внимание уделите местам, где торпедо крепится к металлическому каркасу кузова (торпедо-каркасу). Часто точки трения находятся именно здесь, особенно в местах прохождения жгутов проводов или около крепежных кронштейнов. Для доступа может потребоваться частичный демонтаж нижних панелей (под рулем, со стороны пассажира).
2. Проверка жгутов проводов: Осмотрите пучки проводов, проходящие за приборной панелью. Они могут вибрировать и биться о пластик или металл. Проверьте их фиксацию в штатных держателях.
3. Температурный фактор: Помните, что пластик расширяется/сжимается при изменении температуры. Скрип, отсутствующий в теплом салоне, может ярко проявляться на морозе, и наоборот. Проводите диагностику в условиях, когда проблема возникает чаще всего.

Зона вероятного скрипа	Элементы для проверки	Типичные причины
Область рулевой колонки	Пластиковый кожух колонки (верхний/нижний), крепеж, стык с комбинацией приборов	Трение половинок кожуха, ослабленные саморезы, контакт с рулевой рейкой
Центральная консоль	Накладка магнитолы/блока климата, дефлекторы, стык с верхней панелью, стык с тоннелем пола	Люфт дефлекторов, трение накладок, контакт с металлическим каркасом снизу
Верхняя панель (торпедо)	Крепеж под заглушками, стык с лобовым стеклом, дефлекторы лобового обдува	Ослабленные саморезы, трение о уплотнитель стекла, вибрация дефлекторов
Боковые части (около дверей)	Торцевая часть торпедо, накладки порогов, стык с дверной обивкой	Трение о дверной уплотнитель, контакт с кузовным каркасом

Важно: При нажатиях и простукиваниях действуйте аккуратно, чтобы не повредить хрупкий пластик. Локализация скрипа – ключевой этап для его эффективного устранения.

Загрязнение клавиш: способы очистки

Клавиши управления на приборной панели Рено Логан подвержены скоплению пыли, жирных следов от пальцев и загрязнений, что ухудшает внешний вид и затрудняет использование элементов. Регулярная очистка предотвращает залипание кнопок и сохраняет функциональность системы климат-контроля, аудио и других опций.

Перед началом работ обязательно заглушите двигатель и отключите зажигание во избежание случайной активации функций. Используйте только мягкие материалы и щадящие составы – агрессивные растворители или абразивы могут повредить маркировку и пластик панели.

Эффективные методы очистки

1. Сухая обработка:
   • Удалите пыль мягкой кисточкой с натуральным ворсом
   • Продуйте щели между кнопками сжатым воздухом из баллончика
2. Влажная очистка:
   • Слегка смочите микрофибру в мыльном растворе (детский шампунь + вода)
   • Протрите клавиши выжатой тканью без избытка влаги
   • Немедленно вытрите насухо чистой салфеткой
3. Спецсредства:
   • Нанесите автоочиститель для пластика на ватную палочку
   • Аккуратно обработайте контуры кнопок
   • Используйте силиконовые смазки для подвижных элементов (после обезжиривания)

Критические запреты: Не применяйте ацетон, бензин или спирт – они растворяют защитное покрытие. Избегайте затекания жидкости под кнопки. При сильных загрязнениях контактов демонтаж панели доверьте специалистам.

Тип загрязнения	Инструмент	Частота обработки
Пыль/песок	Кисть, воздушный баллон	1 раз в неделю
Жировые пятна	Мыльный раствор, микрофибра	По мере появления
Липкие наслоения	Автоочиститель пластика	2-3 раза в год

Люфт регуляторов вентиляции: устранение

Люфт регуляторов вентиляции на приборной панели Рено Логан проявляется как чрезмерный свободный ход или дребезжание ручек управления печкой/кондиционером. Проблема возникает из-за износа пластиковых креплений шестерен механизма или деформации тяг воздушных заслонок.

Для устранения потребуется демонтировать декоративную накладку панели управления, предварительно сняв магнитолу и климат-блок. Доступ к механизму регуляторов осуществляется после откручивания крепежных винтов торпедо со стороны водителя и аккуратного отсоединения разъемов подсветки.

Этапы ремонта

1. Диагностика узла:
   • Проверить зацепление шестеренок регулятора температуры/подачи воздуха
   • Осмотреть пластиковые "ушки" крепления валиков на предмет трещин
   • Убедиться в целостности тяг, идущих к заслонкам печки
2. Восстановление креплений:
   • Зафиксировать расшатанные втулки термоклеем или эпоксидной смолой
   • Заменить сломанные крепежные элементы на металлические шайбы-втулки
   • Усилить посадочные места регуляторов армирующими накладками
3. Сборка и регулировка:
   • Собрать узел в обратной последовательности
   • Проверить плавность хода всех регуляторов
   • Протестировать переключение режимов вентиляции при работающей печке

Важно: При установке тяг заслонок соблюдайте исходное положение штоков – неправильная сборка вызовет некорректное распределение воздушных потоков. Для профилактики люфта периодически очищайте механизм от пыли и избегайте резких движений регуляторами.

Проблемы с подсветкой при включении фар

При активации головного света на Рено Логан водители могут столкнуться с полным или частичным отсутствием подсветки приборной панели. Это проявляется как неработоспособность шкал спидометра, тахометра, указателей уровня топлива и температуры, что критично затрудняет считывание информации в темное время суток.

Параллельно может наблюдаться несрабатывание подсветки кнопок на центральной консоли и рычагах управления. Проблема характерна для поколений Logan I (2004-2015) и Logan II (с 2015), причем неисправность часто возникает внезапно после нормальной работы системы.

Основные причины неисправности

• Перегоревшие лампы накаливания (в моделях до рестайлинга) – требуют разборки комбинации приборов
• Выход из строя светодиодов (в современных модификациях) – необходима пайка новых элементов
• Окисление контактов на разъемах комбинации приборов или блоке управления светом
• Повреждение регулятора яркости (расположен на подрулевом переключателе)
• Обрыв проводов в цепи управления подсветкой
• Сбои в работе блока BSI (бортовой системный интерфейс)

Диагностику начинают с проверки предохранителя F47 (15А) в монтажном блоке салона. При его целостности измеряют напряжение на контакте 7 разъема комбинации приборов при включенных фарах – отсутствие 12В указывает на проблемы в цепи управления. Тестируют работоспособность рулевого регулятора яркости, последовательно подключая заведомо исправный элемент.

Для моделей с CAN-шиной обязательна компьютерная диагностика на предмет ошибок в модуле кузовной электроники. При замене ламп или светодиодов рекомендуется использовать оригинальные комплектующие с температурным диапазоном до 120°C, так как некачественные аналоги быстро выходят из строя из-за перегрева.

Отказ датчиков на щитке приборов: тестирование

Неработоспособность датчиков на приборной панели Рено Логан требует методичной проверки для локализации проблемы. Первичный этап – визуальный осмотр контактов и проводки на предмет окисления, обрывов или повреждений изоляции, особенно в зонах перегибов возле рулевой колонки.

Последующая диагностика подразумевает использование бортовой системы самопроверки панели приборов. Активируйте её, удерживая кнопку сброса суточного пробега при включении зажигания. Стрелки тахометра, спидометра и индикаторы должны совершить полный ход – отсутствие реакции конкретного указателя сигнализирует о неисправности.

Проверка датчиков мультиметром

При отсутствии реакции в тестовом режиме выполняйте измерения:

• Датчик уровня топлива: Снимите разъём с топливного модуля в баке. Замерьте сопротивление между контактами при пустом и полном баке (ориентир: ~40-250 Ом). Нулевое или бесконечное значение – признак поломки.
• Датчик температуры охлаждающей жидкости: Отсоедините фишку с датчика (обычно на термостате или ГБЦ). При холодном двигателе сопротивление должно быть высоким (сотни Ом), при прогретом – низким (десятки Ом). Несоответствие указывает на замену.
• Датчик давления масла: Проверьте цепь "массы" на контакте датчика. Замкните его сигнальный провод на массу двигателя при включённом зажигании – индикатор аварии давления масла должен погаснуть. Если нет – неисправна проводка или сам щиток.

Для тахометра и указателя температуры убедитесь в корректности сигналов с ЭБУ двигателя:

Датчик/Сигнал	Контрольная точка	Нормальные значения
Обороты двигателя (тахометр)	Сигнальный провод к щитку приборов	Импульсный сигнал ~6-16V, частота растёт с оборотами
Температура ОЖ (от ЭБУ)	Шина CAN или диагностический разъём	Считывание актуальных данных через OBD-сканер

Важно: Перед заменой подозрительного датчика исключите проблемы с "массой" (контакт кузова/двигателя) и целостностью питания на разъёме щитка приборов (постоянное +12V и после зажигания). Используйте схему электропроводки конкретной модели Логан для точного определения контактов.

Ошибки одометра: сброс показаний

При попытке сброса показаний одометра на Рено Логан владельцы могут столкнуться с некорректным обнулением данных или полным отказом функции. Это часто связано с ошибками в работе бортового компьютера, повреждением чипа EEPROM, хранящего пробег, либо попытками несанкционированного вмешательства в электронную систему автомобиля. Некорректные манипуляции могут привести к появлению ошибки "Err" на дисплее вместо цифровых значений.

Сброс одометра без специализированного оборудования невозможен из-за защиты данных. Даже при замене приборной панели пробег автоматически не обнуляется – информация дублируется в нескольких электронных блоках (двигатель, ABS, ЭБУ). Попытки самостоятельной корректировки через диагностический разъем OBD-II требуют использования лицензионного ПО и могут заблокировать систему при нарушении протоколов безопасности производителя.

Распространенные причины сбоев

• Скачки напряжения при подключении нештатных устройств к CAN-шине
• Физическое повреждение панели приборов (затопление, удар)
• Износ микросхем памяти после 150-200 тыс. км пробега
• Несовместимость прошивок после обновления ЭБУ

Для восстановления работоспособности требуется:

1. Компьютерная диагностика всех систем
2. Аппаратная коррекция данных через программатор
3. Синхронизация показаний между блоками
4. Адаптация новой приборной панели (при замене)

Ошибка	Признаки	Решение
DF002	Мигающий пробег	Перепрошивка EEPROM
U1F00	"---" на дисплее	Замена спидометра

Важно: Любые манипуляции с одометром должны проводиться в сертифицированных сервисах. Самостоятельное вмешательство приводит к необратимым повреждениям и аннулирует гарантию на электронные компоненты.

Обновление прошивки комбинации приборов

Обновление программного обеспечения комбинации приборов на Рено Логан позволяет устранить программные ошибки, добавить новые функции или оптимизировать работу существующих систем. Процедура актуальна при некорректном отображении данных, сбоях в работе одометра, появлении ложных предупреждений или после замены электронных компонентов панели.

Процесс требует специализированного оборудования и строгого соблюдения алгоритма действий. Неправильное обновление может привести к полному отказу приборной панели, поэтому выполнение работ рекомендуется доверять сертифицированным сервисным центрам с доступом к официальному ПО Renault.

Ключевые аспекты процедуры

Необходимое оборудование:

• Диагностический сканер с поддержкой протоколов Renault (CAN Clip, Diagbox)
• Стабильный источник питания 12В (обязательно при работе с аккумулятором)
• Компьютер с лицензионным ПО и актуальными базами прошивок
• Качественный кабель OBD-II с защитой от помех

Этапы обновления:

1. Подключение сканера к диагностическому разъёму OBD-II автомобиля
2. Запуск ПО и идентификация блока комбинации приборов (IC)
3. Проверка актуальности текущей версии ПО через сервер Renault
4. Скачивание официальной прошивки (при наличии обновлений)
5. Автоматическая перепрошивка с подтверждением этапов ПО
6. Проверка контрольных сумм и тестирование функций
7. Адаптация параметров (при необходимости)

Особенности для разных поколений:

Поколение	Тип процессора	Специфика
Логан 1 (2004-2015)	NEC 78K0	Требуется физическое снятие панели для перепрошивки
Логан 2 (с 2015)	STMicroelectronics	Обновление через OBD-разъём без демонтажа

Критически важно сохранять напряжение в бортовой сети выше 13.5В на протяжении всей процедуры. Прерывание питания или некорректное извлечение сканера приводит к выходу блока из строя с необходимостью его замены.

Сравнение панелей рестайлинговых и базовых версий

Базовая приборная панель Рено Логан первого поколения (до рестайлинга) отличалась предельно лаконичным и функциональным дизайном. Основной акцент делался на надежность и простоту: крупные аналоговые шкалы спидометра и тахометра, минимальное количество элементов управления на центральной консоли, практичные, но простоватые материалы отделки (преимущественно жесткий пластик).

Рестайлинговая версия (после 2014 года) принесла кардинальные визуальные и функциональные изменения. Панель получила совершенно новую архитектуру с выраженной водительской ориентацией, современные формы, более качественные материалы (включая мягкие вставки) и значительное обновление информационного оснащения. Эти изменения были направлены на повышение эргономики, эстетики и уровня комфорта.

Ключевые отличия приборных панелей

• Дизайн и материалы:
  • Базовая: Прямоугольные блоки приборов, плоская центральная консоль, преобладание жесткого глянцевого или текстурного пластика серых тонов.
  • Рестайлинг: Обтекаемые формы, "всплывающий" козырек над приборами, объемная центральная консоль, софт-тач пластик на верхней части торпедо, более приятные на ощупь материалы, возможность темно-коричневой отделки.
• Приборы и информационное табло:
  • Базовая: Классические стрелочные спидометр и тахометр, однострочный монохромный ЖК-дисплей бортового компьютера (на части комплектаций), оранжевая подсветка шкал.
  • Рестайлинг: Более стильные "трубчатые" стрелочные приборы с хромированными окантовками, крупный многофункциональный цветной TFT-дисплей бортового компьютера между ними (отображает расход, пробег, запас хода, настройки, данные мультимедиа и т.д.), белая или бирюзовая подсветка шкал.
• Центральная консоль и управление:
  • Базовая: Простая вертикальная панель с крупными механическими регуляторами печки и радио (1DIN), минимум кнопок.
  • Рестайлинг: Наклоненная к водителю консоль, интегрированная мультимедийная система с экраном (2DIN на топовых версиях), компактные поворотные переключатели климата/печки, современные кнопки управления, возможность установки руля с кнопками.

Сравнение основных технических аспектов:

Аспект	Базовая панель	Рестайлинговая панель
Тип дисплея БК	Монохромный ЖК (одна строка)	Цветной TFT (графический, многострочный)
Подсветка приборов	Оранжевая	Белая / бирюзовая
Качество пластика	Жесткий, преимущественно глянцевый	Мягкий на ощупь (софт-тач) на ключевых поверхностях, менее склонен к скрипам
Эргономика	Удовлетворительная	Улучшенная (наклон консоли к водителю, лучше читаемость приборов)
Интеграция мультимедиа	Штатное радио 1DIN	Возможность установки 2DIN систем с экраном, поддержка камеры заднего вида

Обновленная панель рестайлингового Логана не только выглядит современнее, но и предлагает существенно более высокий уровень информативности за счет цветного дисплея и удобства управления. Переход на более качественные материалы также положительно сказался на восприятии салона, хотя некоторые владельцы отмечают появление новых источников потенциальных скрипов в сложной конструкции. Базовая панель остается эталоном простоты и ремонтопригодности.

Модернизация: установка многофункционального дисплея

Замена базовой панели приборов на версию с многофункциональным дисплеем (МФД) требует тщательной проверки совместимости электронных блоков управления. Для Рено Логан 1-го поколения подходят комбинации от Fluence или Sandero Stepway с аналогичной распиновкой коннекторов. Обязательно сверяйте маркировку на задней панели приборного щитка – различия в индексах (например, 8200XXXXXX) могут привести к неработоспособности спидометра или некорректным показаниям датчиков.

Ключевым этапом является адаптация нового оборудования через диагностическое ПО. Используйте адаптер ELM327 с программами типа CanClip или Renault Can Tool для активации МФД в бортовой сети. Без перепрошивки центрального процессора дисплей будет отображать только стандартные данные (пробег, температуру), игнорируя расширенные функции вроде расхода топлива или предупреждений о неисправностях.

Порядок работ и особенности интеграции

При установке соблюдайте последовательность:

1. Отключение минусовой клеммы АКБ минимум на 10 минут
2. Аккуратное снятие пластиковой накладки рулевой колонки
3. Демонтаж крепежных винтов приборной панели (2 сверху, 1 снизу)
4. Извлечение штатного щитка с отсоединением трех разъемов

Функционал МФД	Требования для активации
Мгновенный расход топлива	Наличие CAN-шины версии 1.4+
Предупреждения о неисправностях	Синхронизация с ЭБУ двигаятеля
Графики напряжения	Калибровка датчика АКБ

После физической установки выполните калибровку:

• Обнуление ошибок через OBD-разъем
• Прописку пробега (требует спецоборудования)
• Тест работы подсветки при включении габаритов

Важно: для моделей после 2014 года может потребоваться замена подрулевых переключателей – управление МФД осуществляется кнопками на правом мультиджойстике. При некорректной инсталляции возможны ложные сигналы CHECK ENGINE из-за различий в протоколах обмена данными.

Список источников

При подготовке материала использовались специализированные технические документы и проверенные отраслевые ресурсы. Основное внимание уделялось официальным данным производителя и практическим руководствам по эксплуатации транспортного средства.

Дополнительно анализировались экспертные обзоры и опыт владельцев, что позволило комплексно осветить особенности конструкции и распространённые вопросы обслуживания. Все источники прошли перекрёстную проверку на актуальность информации.

Использованные материалы

• Официальное руководство по эксплуатации Renault Logan (актуальные редакции)
• Сервисная документация Renault (Factory Service Manual)
• Каталоги электронных компонентов приборной панели: Valeo, Continental
• Технические бюллетени дилерских центров Renault
• Профильные автомобильные форумы: Logan-club.ru, Drive2.ru/lada/logan
• Видеоинструкции по разборке панели приборов на YouTube-каналах автоэлектриков
• Статьи в журналах "За рулём" и "Авторевю" по рестайлинговым версиям
• База данных кодов ошибок OBD-II для моделей Logan II поколения

Видео: Приборная панель Рено Логан. Диагностическое меню и активация БК.


• Обновляем салон ВАЗ-2108 своими руками

• Гибридные автомобили Toyota - модели и их особенности

• Клиренс Nissan Qashqai - дорожный просвет кроссовера
