Приборная панель ВАЗ-2107 – центральный узел контроля и управления автомобилем. Она объединяет индикаторы, датчики и переключатели, обеспечивая безопасность и информированность водителя.

Со временем штатная панель может требовать ремонта или замены из-за физического износа, устаревшего дизайна или неисправностей. Многие владельцы выбирают тюнинг для модернизации внешнего вида и функциональности.

Эта статья детально разберет схемы подключения, актуальные цены на оригинальные и тюнингованные варианты, а также предоставит пошаговую инструкцию для самостоятельной замены приборной панели без обращения в сервис.

Функции и основные элементы штатной приборной панели

Штатная приборная панель ВАЗ-2107 обеспечивает водителя критически важной информацией о состоянии автомобиля и параметрах движения. Она выполняет функции визуального контроля за работой двигателя, топливной системы, электрооборудования и скоростного режима, позволяя своевременно выявлять неполадки.

Конструктивно панель объединяет механические и электрические компоненты, размещённые в едином корпусе. Каждый элемент имеет строго определённое расположение, что обеспечивает оперативное считывание показаний во время движения без отвлечения от дороги.

Ключевые функции приборной панели:

Мониторинг работы двигателя (тахометр, индикатор давления масла, температуры ОЖ)
Контроль топливной системы (указатель уровня топлива, лампы резерва)
Информирование о скоростном режиме (спидометр с одометром)
Диагностика электросистемы (контроль заряда АКБ, индикаторы поворотов)
Оповещение о критических состояниях (аварийные лампы тормозов, ручника)

Элемент	Назначение
Спидометр	Отображение текущей скорости и общего пробега (одометр)
Тахометр	Контроль оборотов коленвала двигателя
Указатель температуры	Мониторинг нагрева охлаждающей жидкости
Указатель уровня топлива	Отслеживание остатка бензина в баке
Контрольные лампы	Сигнализация о включении поворотов, заряде АКБ, давлении масла, ручном тормозе и др.

Детальное изучение электросхемы подключения приборов

Понимание схемы подключения приборной панели ВАЗ-2107 критически важно для безопасного тюнинга или замены. Электросхема разделяется на несколько ключевых цепей: питание, освещение, сигнальные лампы и датчики. Основные точки подключения включают замок зажигания, монтажный блок предохранителей и реле, а также датчики двигателя и ходовой части.

Центральным элементом является колодка разъёма панели приборов. На ВАЗ-2107 она обычно имеет 9 или 10 контактов (зависит от года выпуска), каждый отвечает за конкретную функцию. Например, отдельные контакты подают "+" после включения зажигания на спидометр, тахометр и указатели температуры/топлива, а другие обеспечивают связь с датчиками уровня масла, заряда АКБ и стояночного тормоза.

Расшифровка основных цепей подключения

Рассмотрим назначение критических проводов в разъёме панели:

Постоянный "+" (красный/розовый провод): Питает память одометра и подсветку при включении габаритов.
Питание через зажигание (синий/оранжевый): Активирует основные приборы (указатели, тахометр) при повороте ключа в положение "Зажигание".
Масса ("-") (чёрный провод): Общее заземление для корректной работы всех приборов.
Сигнал датчика уровня топлива (жёлтый): Передаёт сопротивление датчика в баке на указатель.
Сигнал датчика температуры ОЖ (зелёный): Соединяет указатель температуры с датчиком на двигателе.

Особое внимание уделите цепям сигнальных ламп:

Лампа	Цвет провода	Условие срабатывания
Заряд АКБ	Серый	Замыкание на массу генератором при неработающем ДВС
Давление масла	Коричневый	Замыкание датчика на массу при низком давлении
Ручной тормоз	Коричнево-красный	Замыкание на массу через датчик поднятого рычага

Важно! При установке новой панели или тюнинге строго соблюдайте распиновку разъёма. Неправильное подключение может вызвать:

Некорректные показания приборов (например, указатель топлива будет работать "в обратную сторону").
Перегорание предохранителей (F1, F2 в монтажном блоке часто защищают цепи панели).
Выход из строя датчиков или самой панели приборов.

Всегда сверяйтесь с актуальной электросхемой конкретно вашего автомобиля, так как возможны незначительные отличия между модельными годами. Перед отсоединением старой панели обязательно снимите клемму "-" с аккумулятора для предотвращения КЗ.

Диагностика неисправностей: частые проблемы и их признаки

Одной из самых распространенных проблем является полный или частичный отказ приборной панели. При полном отказе все приборы и лампы перестают работать при включении зажигания, что чаще всего указывает на отсутствие питания (обрыв провода массы GND, перегоревший предохранитель F1 (16А), неисправность замка зажигания или колодки подключения). Частичный отказ проявляется, например, в неработоспособности только спидометра и тахометра при работающих лампах и указателях уровня топлива/температуры, что часто связано с неисправностью реле-прерывателя указателей поворота и аварийной сигнализации (РС-57), так как оно же формирует импульсы для этих приборов.

Не менее часто встречаются неисправности отдельных стрелочных приборов или контрольных ламп. Стрелка указателя уровня топлива может залипать на нуле или показывать неверный уровень из-за неисправного датчика в баке, окисления его контактов или проблем с самим прибором. Указатель температуры двигателя, застывший на нуле или максимуме, обычно сигнализирует об обрыве или коротком замыкании цепи датчика температуры (ТМ106), либо о его неисправности. Контрольные лампы могут гореть постоянно (например, лампа давления масла при исправном датчике - проблема в панели или проводке) или не гореть вообще, когда должны (лампа заряда АКБ при неработающем генераторе - сгорела лампа, проблемы с реле-регулятором или цепью).

Проблемы со спидометром и тахометром

Эти приборы на ВАЗ-2107 имеют как общие, так и специфические точки отказа:

Прибор	Симптом	Возможная причина
Спидометр	Не работает, стрелка на нуле	Обрыв троса привода, сломанные шестерни в КПП или на самом спидометре, плохой контакт в колодке
	Стрелка дергается, скачет	Заедание или износ троса привода, недостаточная смазка троса, повреждение шестерен
Тахометр	Не работает, стрелка на нуле	Отсутствие сигнала с катушки зажигания (КЗ), обрыв цепи, неисправность реле-прерывателя РС-57, выход из строя самого тахометра
	Стрелка хаотично дергается	Плохой контакт в цепи (масса, клемма "К+" катушки зажигания), неисправное реле РС-57, проблемы с самим прибором
Оба	Не работают одновременно	Перегорел предохранитель F1 (16А), неисправно реле РС-57, обрыв цепи питания или массы

Проблемы с подсветкой и лампами

Сбои в освещении панели тоже довольно часты:

Не горит подсветка: Перегорел предохранитель F1 (16А), неисправен выключатель наружного освещения, перегорели лампы подсветки (обычно несколько сразу), отсутствие контакта в цепи или регуляторе яркости (если установлен).
Подсветка мигает: Плохой контакт в колодках подключения панели или выключателе освещения, окисление контактов регулятора яркости, проблемы с массой.
Контрольные лампы не работают: Перегорела конкретная лампа, плохой контакт в патроне лампы или колодке панели, обрыв провода к датчику, неисправность самого датчика (например, датчика давления масла ММ393), неисправность реле-регулятора (для лампы заряда).
Контрольная лампа горит постоянно: Короткое замыкание в цепи "на массу", неисправность датчика (датчик давления масла замкнут на массу), проблемы в самой приборной панели (например, пробой дорожки).

Прочие неисправности

Не работает указатель поворота на панели: Перегорела лампа указателя в панели, плохой контакт в патроне лампы или колодке, неисправно реле-прерыватель РС-57 (оно управляет и мигалками, и лампой на панели).
Не работает сигнал дальнего света: Перегорела синяя контрольная лампа, плохой контакт в ее патроне, обрыв провода от выключателя света на панель.
Показания приборов неверные: Неисправность соответствующего датчика (топлива, температуры), плохой контакт "массы" датчика или самого прибора, износ или неисправность механизма прибора (редко).
Проблемы после замены: Несовпадение показаний (например, спидометра - если установлен от другой модели), неработоспособность части приборов (перепутаны колодки подключения), не горит подсветка (не подключен разъем подсветки).

Важно помнить, что многие симптомы могут иметь несколько возможных причин. Начинать диагностику следует с проверки предохранителей, состояния массы и надежности контактов в разъемах.

Варианты тюнингa приборной панели ВАЗ-2107

Модернизация панели приборов "семёрки" позволяет не только освежить интерьер, но и улучшить функциональность. Основные методы включают визуальные изменения и технические доработки, доступные для реализации в гаражных условиях.

Выбор вариантов зависит от бюджета и навыков: от простой замены плёнок до сложной установки цифровых модулей. Все работы требуют аккуратности при демонтаже панели и знании схемы подключения.

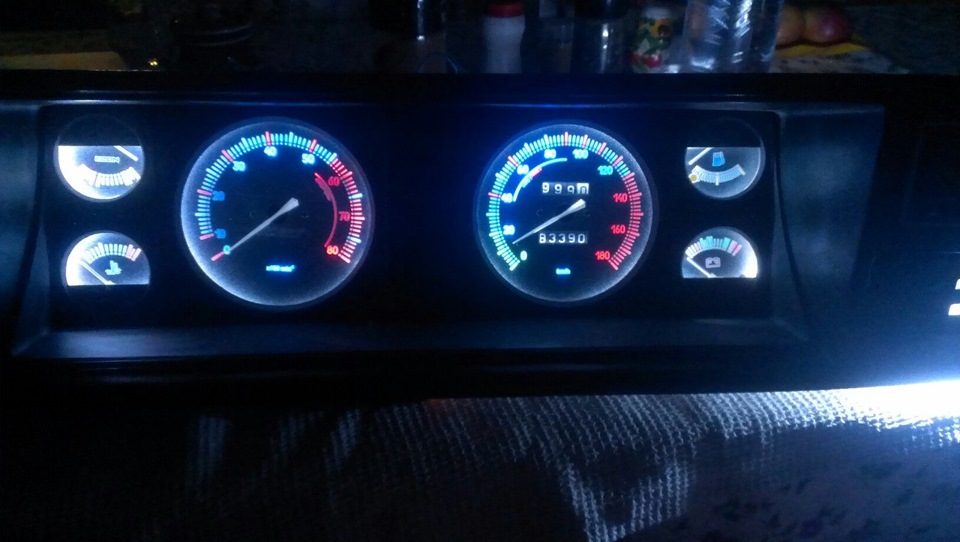

Установка светодиодной подсветки вместо ламп накаливания

Замена штатных ламп накаливания на светодиодные в приборной панели ВАЗ-2107 решает проблему тусклого освещения и перегрева. Светодиоды обеспечивают яркую равномерную подсветку шкал, потребляют меньше энергии и имеют значительно больший срок службы. Важно подбирать элементы с правильным цоколем и цветовой температурой для сохранения заводской цветовой гаммы.

Перед началом работ снимите клемму с аккумулятора для предотвращения короткого замыкания. Демонтируйте пластиковый кожух панели, открутив крепежные винты отверткой. Аккуратно извлеките комбинацию приборов, отсоединив разъемы проводов, запоминая их расположение. Снятую панель разместите на чистой мягкой поверхности лицевой стороной вниз.

Пошаговая замена ламп

Выкрутите пластмассовые фиксаторы старых ламп (тип T5) против часовой стрелки
Извлеките лампы накаливания вместе с патронами из посадочных гнезд
Установите светодиодные аналоги (рекомендуемый тип: SMD 5050, 12V, 360° свечения)
Проверьте полярность подключения – при неправильном монтаже диоды не загорятся
Соберите панель в обратной последовательности, уделяя внимание фиксации разъемов

Распространенные проблемы и решения:

Мерцание подсветки – замените диоды на варианты со встроенным стабилизатором
Неравномерное свечение – используйте диоды с углом рассеивания 360°
Отсутствие подсветки спидометра – проверьте контакты в гнезде №6 (задняя стенка панели)

Комплектующие	Характеристики	Цена (руб.)
Светодиоды T5	12V, белый свет (5 шт.)	150-300
Светодиоды T5	12V, зеленый свет (2 шт.)	80-150
Набор инструментов	Отвертки Torx, фигурная	Без затрат

Модернизация: встраивание дополнительных приборов в панель

Интеграция дополнительных контрольно-измерительных приборов – логичный шаг при тюнинге панели ВАЗ-2107. Наиболее востребованы вольтметр (для мониторинга напряжения бортовой сети), тахометр (если базовый отсутствует или нужен более точный), указатель температуры масла (особенно актуально для форсированных моторов) и манометр давления масла. Эти устройства дают водителю объективную информацию о состоянии двигателя и электросистемы, повышая безопасность эксплуатации.

Процесс требует тщательной подготовки: приборы подбираются по размеру (чаще всего стандарт 52 или 60 мм), стилю оформления (стрелочные или цифровые) и функционалу. Критически важно заранее определить места установки – либо в штатные заглушки на панели (например, вместо часов или правой симметричной заглушки), либо путем создания новых посадочных отверстий в пластике торпедо. Обязательно учитывается удобство прокладки проводки и трубок (для манометра) к соответствующим датчикам двигателя.

Порядок установки и подключения

Демонтаж панели: Снимаем руль, кожух рулевой колонки, откручиваем крепежные винты панели приборов и аккуратно выводим ее на себя, отсоединяя колодки проводов и тросик спидометра.
Подготовка посадочных мест: Удаляем штатные заглушки или размечаем и аккуратно вырезаем новые отверстия под выбранные приборы коронкой по дереву/пластику или лобзиком.
Фиксация приборов: Устанавливаем приборы в отверстия, используя штатные или идущие в комплекте крепежные кольца (сухари), обеспечивая плотную посадку без перекосов.
Прокладка коммуникаций:
- Электрические приборы (вольтметр, тахометр): Прокладываем провода (+12V, масса, подсветка, сигнальный провод к датчику/катушке зажигания для тахометра) через жгут под торпедой, избегая подвижных элементов.
- Приборы с механическим датчиком (манометр, термометр масла): Аккуратно протягиваем медные или капроновые трубки/капилляры от места установки датчика в блоке двигателя к прибору на панели, фиксируя их хомутами.
Подключение: Соединяем провода приборов согласно схеме производителя. +12V и подсветку удобно брать с клемм замка зажигания или колодки штатной панели, массу – с кузова. Сигнальные провода подключаются строго к указанным в инструкции точкам.
Проверка и сборка: Временно включаем зажигание, убеждаемся в работоспособности приборов и подсветки. Аккуратно укладываем провода и трубки, исключая натяг и перегибы. Устанавливаем панель на место в обратном порядке.

Тип прибора	Средняя цена (руб.)	Сложность установки	Необходимые материалы/инструменты
Вольтметр (52 мм)	400 - 1200	Низкая	Провода, клеммы, изолента, коронка 52мм
Тахометр (60 мм)	800 - 2500	Средняя	Провода, коронка 60мм, дрель
Манометр масла (52 мм)	1200 - 3000	Высокая	Трубка/капилляр, Т-образный переходник, герметик, коронка 52мм
Указатель температуры масла (52 мм)	1000 - 2800	Высокая	Датчик, трубка/капилляр, переходник в блок, коронка 52мм

Важные нюансы: При вырезании отверстий соблюдайте осторожность, чтобы не повредить лицевую панель и элементы за ней. Для механических приборов (манометр, термометр) критично качество соединений датчика в двигателе – недопустимы утечки масла. Используйте медные шайбы и высокотемпературный герметик. Электрические соединения должны быть надежными – применяйте обжимные клеммы и термоусадку. Перед первым пуском после установки манометра или термометра масла проверьте отсутствие протечек под капотом.

Необходимые инструменты для самостоятельной замены

Для замены приборной панели на ВАЗ-2107 потребуется стандартный набор инструментов, доступный в большинстве гаражей. Важно подготовить всё заранее, чтобы избежать простоев в процессе работы.

Обратите внимание на чистоту инструментов – мелкий мусор или песок может повредить пластик или разъемы. При работе с проводкой обязательно обесточьте автомобиль, сняв клеммы с аккумулятора.

Основной набор

Ключи гаечные: рожковые или накидные на 8, 10 и 13 мм
Отвертки: крестовая (PH2) и плоская (5-6 мм)
Торцевая головка на 10 мм с удлинителем и трещоткой
Пассатижи с изолированными ручками
Кусачки для стяжек или бокорезы
Фонарик для подсветки труднодоступных мест

Дополнительные материалы

Материал	Назначение
Контактная смазка WD-40	Обработка разъемов перед подключением
Пластиковые монтажные лопатки	Аккуратное демонтаж панели без царапин
Новые пластиковые стяжки	Фиксация жгута проводов
Чистая ветошь	Удаление пыли в нише панели

Пошаговый демонтаж старой приборной панели

Подготовьте необходимые инструменты: крестовую и плоскую отвертки, ключ на 10, плоскогубцы, фонарик. Убедитесь, что аккумуляторная батарея отключена (минусовая клемма снята) для предотвращения замыканий.

Рекомендуется сфотографировать разъемы и подключения перед отсоединением. Работайте аккуратно, чтобы не повредить пластиковые крепления и проводку.

Процесс снятия

Снимите рулевое колесо:
- Открутите гайку крепления руля ключом на 24
- Снимите руль, аккуратно раскачивая его при подтягивании на себя
Демонтируйте пластиковые кожухи:
- Открутите саморезы нижнего кожуха колонки
- Снимите верхний кожух, отщелкнув фиксаторы отверткой
Открутите панель приборов:
- Выкрутите 4 винта по периметру панели (сверху и снизу)
- Ослабьте крепление троса спидометра ключом на 10
Отсоедините электрические разъемы:
- Нажмите на фиксаторы колодок проводов
- Последовательно отсоедините все разъемы (обозначены цветными метками)
Извлеките панель:
- Потяните панель на себя, одновременно выводя трос спидометра
- Выньте конструкцию через пространство рулевой колонки

Подключение и установка новой панели приборов

Перед установкой новой приборной панели тщательно сверьте цветовую маркировку проводов на разъёмах со схемой конкретной модели. Аккуратно протяните жгут проводки через технологическое отверстие в торпедо, избегая перегибов и натяжения. Заранее подготовьте крепёжные винты и фиксаторы для корпуса панели.

Совместите корпус новой панели с посадочным местом, после чего последовательно подключите все разъёмы: центральный колодок питания и управления, отдельные штекеры спидометра, тахометра и контрольных ламп. Особое внимание уделите подключению тросика спидометра – он должен входить в приводной механизм без перекосов до характерного щелчка фиксатора.

Порядок подключения разъёмов

Силовой разъём (питание +12В, масса, подсветка)
Штекер указателей поворотов и дальнего света
Разъём датчиков давления масла и температуры ОЖ
Тахометр (сигнальный провод от катушки зажигания)
Тросик спидометра (механическая фиксация)

Обязательные проверки после установки:

Контроль всех световых индикаторов при включении зажигания
Работа указателей уровня топлива и температуры
Синхронность движения стрелки спидометра при прокрутке тросика
Отсутствие посторонних звуков от приводов

Типичные ошибки	Последствия
Перепутаны провода подсветки	Неравномерная яркость шкал
Неплотная посадка разъёмов	Самопроизвольное отключение приборов
Перекручивание троса спидометра	Заедание стрелки, рывки в работе

После проверки зафиксируйте панель штатными винтами, установите декоративную рамку и защитное стекло. Подключите аккумулятор и выполните тестовый запуск двигателя для контроля показаний тахометра, давления масла и зарядки генератора. При неработающих приборах повторно проверьте предохранитель F1 (10А) и контакты массы.

Обзор цен на оригинальные и тюнинговые комплектующие

Цены на оригинальные приборные панели ВАЗ-2107 стартуют от 1500 рублей за б/у варианты в удовлетворительном состоянии. Новые заводские комплекты встречаются редко, их стоимость достигает 3500-5000 рублей в зависимости от комплектации и продавца.

Тюнинговые решения предлагаются в широком диапазоне: базовые панели с заменой подсветки доступны от 2500 рублей, тогда как премиум-версии с перепрошивкой электроники, цифровыми дисплеями и карбоновыми накладками могут стоить 8000-15000 рублей. Цена формируется материалом, технологиями установки приборов и брендом производителя.

Диапазоны цен на популярные решения

Тип комплектующего	Ценовой диапазон (руб.)
Оригинальная панель (б/у)	1500 – 3000
Оригинальная панель (новая)	3500 – 5000
Тюнинг-панель (пластик, светодиодная подсветка)	2500 – 4000
Тюнинг-панель (карбон, дополнительные приборы)	5000 – 9000
Цифровая панель (OLED-дисплей, CAN-шина)	8000 – 15000

Ключевые факторы ценообразования:

Материал: пластик дешевле карбона или металла на 40-60%
Электроника: аналоговые датчики вдвое доступнее цифровых модулей
Бренд: российские производители (VS-Motors, TuningProject) предлагают цены на 20-30% ниже зарубежных аналогов

Список источников

При подготовке материалов использовались проверенные технические источники, гарантирующие точность информации по устройству, модификациям и ремонту приборной панели ВАЗ-2107. Данные включают официальные руководства, экспертные рекомендации и актуальные рыночные сведения.

Ниже представлен перечень ключевых ресурсов, содержащих схемы подключения, инструкции по самостоятельной замене панели, варианты тюнинга и ориентиры стоимости компонентов. Все источники доступны на русском языке.

Информационные материалы

Официальное руководство по эксплуатации и ремонту ВАЗ-2107 от АвтоВАЗ
Форумные обсуждения владельцев ВАЗ классической серии (ВАЗ 2101-2107)
Технические статьи в специализированных автомобильных журналах («За рулём», «Авторевю»)
Видеоинструкции по демонтажу/установке приборных панелей на YouTube-каналах автолюбителей
Каталоги интернет-магазинов автозапчастей с актуальными ценами на панели, подсветку и тюнинг-элементы
Электрические схемы бортовой сети ВАЗ-2107 из профильных справочников

Тип доработки	Сложность	Цена (руб.)
Замена шкал	★☆☆	300-800
LED-подсветка	★★☆	400-1200
Цифровая комбинация	★★★	2500-7000
