Принцип действия муфты Haldex

Статья обновлена: 18.08.2025

Современные полноприводные системы активно используют фрикционные муфты для распределения крутящего момента. Одним из ключевых решений в этой области стала муфта Haldex, устанавливаемая на автомобили концерна Volkswagen Group и других производителей.

Данная муфта обеспечивает адаптивное подключение задней оси в зависимости от дорожных условий. Её работа основана на взаимодействии гидравлического контура и электронного блока управления, что позволяет динамически изменять степень блокировки.

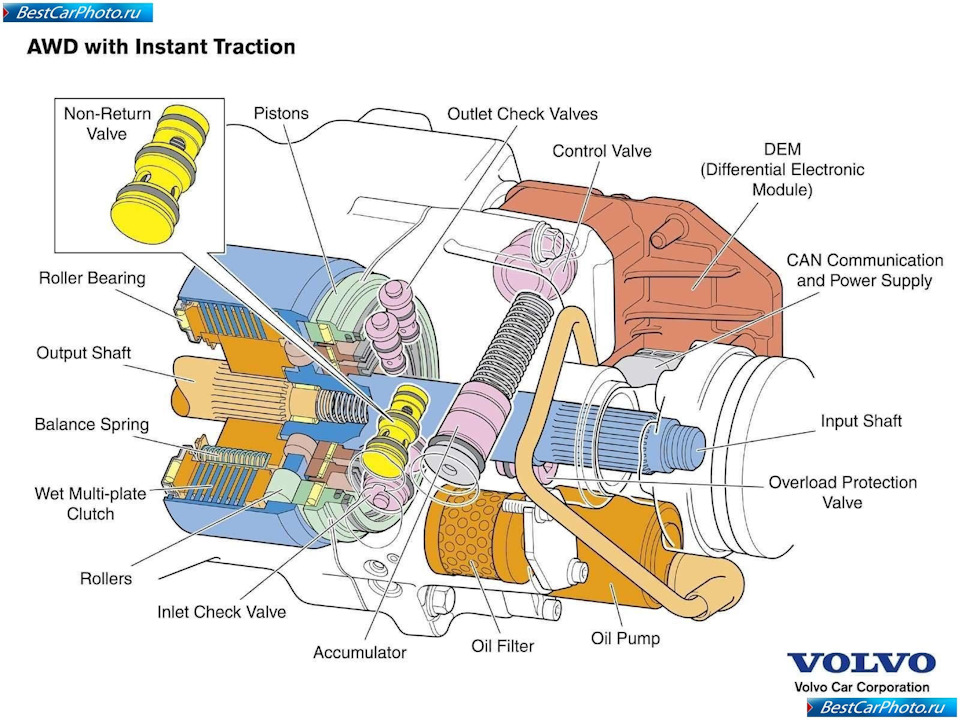

Основными функциональными компонентами системы являются: насосный узел, пакет фрикционных дисков, электроклапан и датчики. Точное управление давлением рабочей жидкости обеспечивает плавное перераспределение тяги между осями.

Место установки в трансмиссии автомобилей

Муфта Haldex интегрируется в трансмиссию полноприводных автомобилей с поперечным расположением двигателя в качестве межосевого сцепления. Она всегда устанавливается после коробки передач, выполняя роль управляемого звена между передней и задней осями. Основное место монтажа – на выходном валу КПП или в картере переднего редуктора.

Конструктивно муфта объединяется с конической передачей заднего моста, формируя компактный блок. Крутящий момент от двигателя через КПП поступает сначала на входной фланец муфты Haldex, а ее выходной вал соединяется с карданным валом или шестернями редуктора задней оси. Такая схема позволяет реализовать автоматическое подключение задних колес по требованию.

Ключевые компоненты: пакет фрикционов

Пакет фрикционов выполняет главную функцию в муфте Халдекс – передачу крутящего момента между осями через управляемое трение. Он напрямую определяет величину блокировки муфты, регулируя распределение мощности между передними и задними колёсами в зависимости от дорожных условий.

Конструктивно пакет состоит из чередующихся стальных и фрикционных дисков. Стальные диски жёстко соединены с корпусом муфты (входным валом от двигателя), а фрикционные – с выходным валом на заднюю ось. При сжатии дисков между ними возникает трение, синхронизирующее вращение валов.

Принцип активации и управления

Сжатие пакета осуществляется гидравлическим поршнем, который приводится в действие давлением масла. ЭБУ муфты регулирует это давление через электроклапан, основываясь на данных датчиков (угловая скорость колёс, положение педали газа, рулевого колеса). Чем выше давление – тем сильнее сжатие дисков и степень блокировки.

Критические факторы работы:

Температурная стабильность: Фрикционные накладки дисков рассчитаны на работу в диапазоне -40°C до +140°C без потери свойств.
Износостойкость: Специальные композитные материалы минимизируют износ при проскальзывании.
Теплоотвод: Циркулирующее масло охлаждает диски, предотвращая перегрев и заклинивание.

Тип диска	Материал	Назначение
Стальной	Закалённая сталь	Передача механической энергии
Фрикционный	Композит (керамика, целлюлоза, смолы)	Создание контролируемого трения

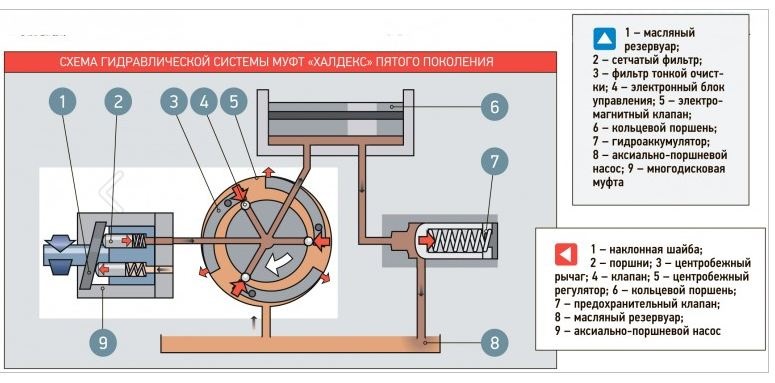

Роль насоса высокого давления в муфте Халдекс

Насос высокого давления (НВД) является ключевым элементом гидравлической системы муфты Халдекс. Его основная функция – преобразование механической энергии вращения входного вала в гидравлическое давление рабочей жидкости (обычно специального масла). Это давление создается за счет вращения ротора насоса, который забирает жидкость из резервуара и нагнетает ее в напорную магистраль.

Рабочее давление, генерируемое насосом, напрямую определяет силу сжатия пакета фрикционных дисков муфты. Чем выше давление, тем сильнее диски прижимаются друг к другу, увеличивая передаваемый крутящий момент между осями или валами. Скорость вращения входного вала пропорциональна производительности насоса: чем быстрее вращение, тем выше создаваемое давление и, соответственно, степень блокировки муфты.

Критические аспекты работы насоса

Точное дозирование давления: Электронный блок управления (ЭБУ) анализирует данные датчиков (скорости колес, угла поворота руля, положения педали газа) и через электрогидравлический клапан регулирует давление в системе. Насос обеспечивает необходимый объем жидкости для мгновенной реакции клапана.

Влияние на динамику блокировки: Производительность насоса определяет скорость срабатывания муфты. Недостаточная производительность приведет к "запаздыванию" блокировки, а избыточная – к резким, некомфортным включениям. Оптимальная работа достигается при синхронизации с клапаном управления.

Зависимость от оборотов двигателя: Производительность НВД падает на малых оборотах, что ограничивает передачу момента в стартовых условиях (компенсируется предварительным подпором от аккумулятора давления).
Чувствительность к состоянию масла: Загрязнение жидкости или потеря ею эксплуатационных свойств вызывает износ насоса, падение давления и снижение эффективности муфты.
Роль в системе безопасности: При отказе насоса или критической утечке давления муфта переходит в аварийный режим (обычно – полная разблокировка), сохраняя базовую управляемость автомобиля.

Параметр насоса	Влияние на работу муфты
Максимальное создаваемое давление	Определяет предельный передаваемый момент
Производительность (объем/оборот)	Влияет на скорость реакции муфты
Рабочий диапазон оборотов	Обеспечивает стабильность давления на разных скоростях

Таким образом, НВД выступает "силовым исполнителем" в системе, преобразуя команды ЭБУ в физическое усилие сжатия фрикционов, обеспечивая плавное и точно дозированное распределение крутящего момента.

Назначение электрогидравлического блока управления

Электрогидравлический блок управления (ЭГБУ) служит ключевым исполнительным компонентом муфты Haldex. Он отвечает за преобразование электрических сигналов от электронного блока управления (ЭБУ) транспортного средства в гидравлическое давление, необходимое для сжатия пакета фрикционов. Без этого узла автоматическая регулировка передачи крутящего момента между осями была бы невозможна.

Основная функция ЭГБУ заключается в точном дозировании давления масла в рабочей камере муфты. Это достигается через управление электроклапанами, которые регулируют поток гидравлической жидкости от насоса к фрикционным дискам. От его работы напрямую зависит скорость и плавность подключения задней оси.

Ключевые задачи компонента

Прием управляющих сигналов от ЭБУ на основе данных датчиков (угловые скорости колес, рулевой угол, положение педали акселератора)
Модуляция давления в гидравлической системе через соленоиды
Обеспечение плавного срабатывания фрикционов для предотвращения рывков
Адаптация степени блокировки муфты в диапазоне 0-100% согласно дорожным условиям
Самодиагностика и аварийное отключение при неисправностях

Входные данные	Процесс преобразования	Результат воздействия
Сигналы от ЭБУ	Активация электромагнитных клапанов	Изменение давления масла
Данные о проскальзывании	Корректировка силы тока на соленоидах	Точная степень блокировки муфты

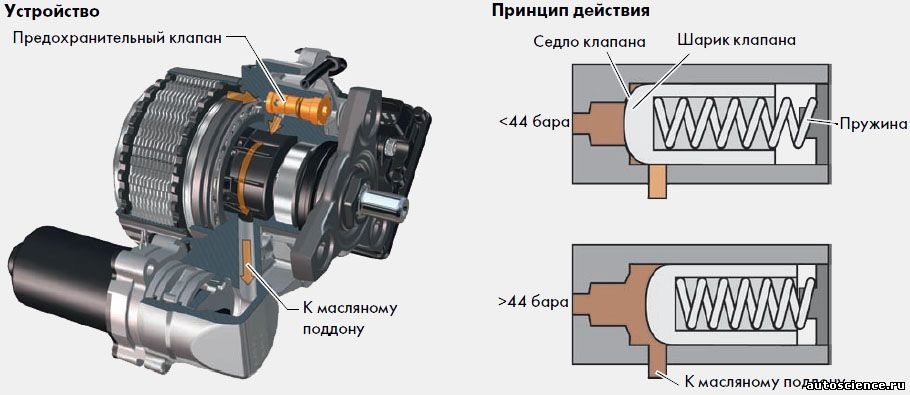

Конструктивно блок интегрирует электрический насос, распределительные клапаны и гидроаккумулятор, обеспечивая минимальное время отклика системы (до 100 мс). Эффективность работы муфты Haldex на 80% определяется точностью функционирования именно этого модуля.

Как датчики отслеживают разницу скоростей осей

Система Халдекс использует два ключевых датчика для контроля разницы скоростей вращения передней и задней осей. Датчик частоты вращения переднего моста устанавливается на коробке передач или переднем дифференциале, фиксируя скорость первичного вала. Датчик частоты вращения задних колес монтируется на заднем дифференциале или ступицах, отслеживая скорость вторичного вала. Оба датчика работают по принципу Холла, генерируя цифровые импульсы при прохождении зубьев задающего ротора мимо чувствительного элемента.

Электронный блок управления (ЭБУ) постоянно сравнивает частоту импульсов от датчиков в реальном времени. Разница в количестве импульсов за единицу времени прямо пропорциональна разнице скоростей осей. Например, при пробуксовке передних колес датчик переднего моста регистрирует более высокую частоту импульсов по сравнению с датчиком заднего моста. ЭБУ рассчитывает процент проскальзывания по формуле: ΔV = [(N_перед - N_зад) / N_перед] × 100%, где N – количество импульсов за фиксированный интервал.

Принцип обработки данных

ЭБУ анализирует три критических параметра на основе сигналов датчиков:

Абсолютную разницу скоростей (в об/мин)
Темп изменения проскальзывания (резкость увеличения ΔV)
Продолжительность пробуксовки (время поддержания ΔV > порогового значения)

Для точной интерпретации данных применяются поправочные коэффициенты, учитывающие:

Радиус качения шин
Температуру масла в муфте
Угол поворота рулевого колеса
Режим движения (ускорение/торможение)

Ситуация	Показания датчиков	Действие ЭБУ
Равномерное движение	ΔV ≤ 5%	Муфта разжата (0% блокировки)
Старт на льду	ΔV > 20%	Мгновенное сжатие муфты до 50-100%
Прохождение поворота	ΔV = 8-15%	Плавное дозирование давления (10-30%)

Факторы, влияющие на подачу давления масла

Давление масла в муфте Халдекс генерируется шестеренчатым насосом, приводимым разницей скоростей между входным и выходным валами. От стабильности этого параметра напрямую зависит точность управления блокировкой муфты и распределение крутящего момента между осями.

Электронный блок управления (ЭБУ) регулирует давление через электромагнитный клапан, однако физические и эксплуатационные условия могут существенно влиять на эффективность работы гидравлической системы. Ключевые факторы включают как конструктивные особенности, так и внешние параметры.

Разница скоростей валов: Основной источник энергии насоса. Чем выше разница оборотов между ведущим и ведомым валами, тем больше производительность насоса и потенциальное давление.
Температура масла: Влияет на вязкость рабочей жидкости. Низкие температуры увеличивают вязкость, затрудняя прокачку, высокие – снижают вязкость, усиливая утечки и уменьшая давление.
Состояние масла:
- Качество: Использование неподходящей или деградировавшей жидкости снижает смазывающие свойства.
- Загрязнение: Абразивы и продукты износа засоряют каналы и ускоряют износ компонентов.
- Аэрация: Наличие воздуха в масле уменьшает его несжимаемость, снижая эффективность давления.
Износ компонентов: Увеличение зазоров в насосе, гидроблоке или клапанах из-за естественного износа приводит к росту внутренних утечек масла.
Состояние фильтров и каналов: Засорение масляного фильтра или гидравлических магистралей ограничивает поток масла и скорость реакции системы.
Работоспособность клапанов:
- Электромагнитный клапан: Калибровка, загрязнение или износ влияют на точность регулировки слива масла.
- Обратный клапан: Неисправность нарушает баланс давления в контурах.
Герметичность системы: Утечки через уплотнения, поврежденные шланги или соединения снижают общее давление в контуре.

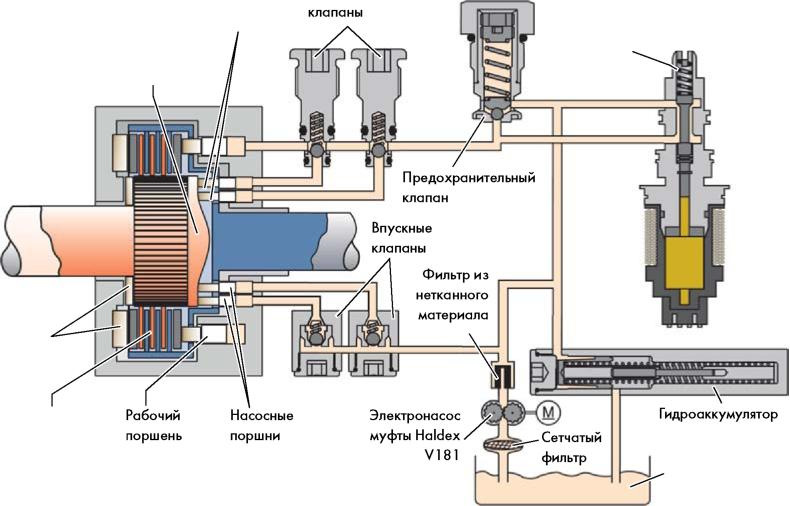

Процесс сжатия дисков при блокировке

При подаче электрического тока на электромагнитный клапан муфты Халдекс происходит открытие канала, позволяющее давлению насоса воздействовать на поршень. Поршень, перемещаясь под давлением рабочей жидкости (масла), сжимает пакет фрикционных дисков, состоящий из чередующихся ведущих и ведомых пластин. Это движение преодолевает сопротивление возвратной пружины.

Возрастающее давление масла приводит к увеличению силы прижима между дисками. Сила трения, возникающая на поверхностях контакта пластин, синхронизирует угловые скорости входного и выходного валов муфты. Величина передаваемого крутящего момента прямо пропорциональна приложенному давлению и степени сжатия пакета.

Ключевые факторы эффективной блокировки

Давление масла: Чем выше давление, создаваемое насосом, тем сильнее сжимаются диски.
Состояние фрикционных накладок: Износ или загрязнение поверхностей снижает коэффициент трения.
Скорость реакции клапана: Быстрота отклика электромагнитного клапана определяет скорость блокировки.
Вязкость и чистота масла: Несоответствие характеристик жидкости ухудшает передачу усилия на поршень.

Параметр	Влияние на блокировку
Сила тока на клапане	Регулирует давление масла: рост тока → увеличение давления → усиление сжатия.
Температура масла	Перегрев снижает вязкость, уменьшая эффективное давление на поршень.
Зазоры в пакете дисков	Увеличенный зазор требует большего хода поршня для полной блокировки.

Полная блокировка достигается при максимальном сжатии дисков, когда проскальзывание между ними исключено. Электронный блок управления (ЭБУ) модулирует ток клапана для точного дозирования давления и обеспечения плавного или жесткого соединения валов в зависимости от условий движения.

Передача крутящего момента в режиме полного привода

В нормальных условиях движения (равномерное движение по твердому покрытию) муфта Haldex передает минимальный предварительный крутящий момент на заднюю ось, обеспечивая преимущественно переднеприводный режим для экономии топлива. Основная часть момента направляется на передние колеса через трансмиссию.

При обнаружении разницы в скорости вращения передних и задних колес (пробуксовка, резкий старт, поворот, скользкое покрытие) электронный блок управления (ЭБУ) активирует насос муфты. Насос создает давление масла в рабочей камере, воздействуя на поршень.

Принцип передачи момента

Увеличение давления масла приводит к сжатию пакета фрикционных дисков. Этот пакет состоит из двух типов дисков:

Ведущие диски – соединены с корпусом муфты (привод от передней оси через входной вал)
Ведомые диски – соединены с выходным валом (привод на заднюю ось)

Сжатие дисков создает силу трения между ними. Чем сильнее сжатие (выше давление масла), тем больше крутящего момента передается от ведущих дисков к ведомым и далее на задние колеса. ЭБУ непрерывно регулирует давление на основе данных от датчиков:

Скорости вращения колес
Положения педали акселератора
Угла поворота руля
Продольного и поперечного ускорения

Таким образом, муфта Haldex обеспечивает плавное и динамичное распределение крутящего момента между осями: от 0-10% в обычных условиях до теоретически возможных 100% на заднюю ось в критической ситуации. Перераспределение происходит дозированно и практически мгновенно.

Автоматическое ослабление сцепления на поворотах

При прохождении поворотов колеса передней и задней осей проходят разные расстояния, что создает разницу в угловых скоростях вращения. Жестко заблокированная муфта Haldex в таких условиях вызывает циркуляционную мощность – паразитную нагрузку в трансмиссии, приводящую к повышенному износу компонентов и ухудшению управляемости. Для нейтрализации этого эффекта система автоматически снижает степень блокировки муфты.

Электронный блок управления (ЭБУ) муфты Haldex постоянно анализирует данные с датчиков: скорости вращения колес (от системы ABS), угла поворота руля, поперечного ускорения и рыскания. При обнаружении характерных признаков поворота (смещение скоростей вращения осей, увеличение поперечного ускорения) ЭБУ уменьшает давление в гидравлическом контуре муфты. Это приводит к частичному размыканию фрикционного пакета и контролируемому проскальзыванию.

Ключевые аспекты реализации

Параметр	Принцип действия
Управляющие сигналы	Датчики ABS, угла поворота руля, акселерометры
Исполнительный механизм	Электрогидравлический клапан, регулирующий давление на фрикционные диски
Временные параметры	Ослабление активируется на время маневра, сцепление восстанавливается после выхода из поворота

Функциональные преимущества:

Исключение циркуляционной мощности в трансмиссии
Снижение нагрузки на шины и элементы привода
Повышение курсовой устойчивости за счет устранения паразитного подруливания
Адаптация к радиусу поворота и скорости движения

Алгоритмы предотвращения пробуксовки колес

Электронный блок управления (ЭБУ) постоянно анализирует данные с датчиков: частоту вращения каждого колеса, положение дроссельной заслонки, поперечное ускорение, угол поворота руля и передачу КПП. При обнаружении разницы в скорости вращения ведущих и ведомых колес, превышающей допустимый порог, система идентифицирует пробуксовку.

Для минимизации пробуксовки ЭБУ муфты Haldex использует многоуровневый подход. Первоочередно активируется имитация блокировки дифференциала через подтормаживание буксующего колеса системой ABS/ESP. Если этого недостаточно, в работу вступает непосредственное управление давлением в муфте.

Стратегии управления муфтой

Прогнозирующее управление: Упреждающее повышение давления в муфте при резком старте или интенсивном разгоне на основе данных о положении педали акселератора и скорости ее нажатия.
Реактивное срабатывание: Мгновенное увеличение давления при фиксации проскальзывания колес. Скорость реакции достигает десятков миллисекунд.
Адаптация к покрытию: Автоматическая корректировка алгоритмов под текущее сцепление (асфальт, снег, лед) путем анализа динамики разгона и исторических данных о пробуксовках.

ЭБУ реализует сложную логику, балансируя между несколькими целями:

Максимальная эффективность передачи крутящего момента
Предотвращение рывков и вибраций
Минимизация износа муфты
Обеспечение предсказуемой управляемости

Параметр контроля	Датчики	Действие ЭБУ
Разница скоростей колес	ABS-датчики	Расчет требуемого давления
Крутящий момент двигателя	Датчик дросселя/ДМРВ	Прогнозирование нагрузки
Температура муфты	Датчик в корпусе насоса	Ограничение давления при перегреве

Финишная стадия – плавное снижение давления после прекращения пробуксовки для возврата к экономичному режиму работы с минимальным сопротивлением. Система сохраняет остаточное давление для быстрого срабатывания при повторном проскальзывании.

Реакция на изменение дорожного покрытия

При резком изменении сцепления (например, переход с асфальта на лед) электронный блок управления непрерывно анализирует данные от датчиков ABS/ESP: скорость вращения каждого колеса, угол поворота руля и педаль акселератора. Система прогнозирует пробуксовку ведущих передних колес за миллисекунды до её фактического возникновения.

Модуль Haldex мгновенно подает давление масла в пакет фрикционов, пропорциональное требуемому крутящему моменту. Степень блокировки муфты варьируется от 0% (полный передний привод) до 100% (жесткая связь осей), предотвращая потерю тяги без задержек. Одновременно корректируется работа тормозной системы и дроссельной заслонки для стабилизации курса.

Алгоритмы адаптации

Система использует многоуровневые стратегии в зависимости от условий:

Предварительная активация при резком старте или агрессивном разгоне
Прогрессивное усиление блокировки в длительных скольжениях
Динамическое перераспределение момента между осями в поворотах

Дорожная ситуация	Действие муфты
Резкий старт на мокром покрытии	Мгновенная частичная блокировка (15-30%)
Пробуксовка в глубоком снегу	Постепенное увеличение до 100% блокировки
Скольжение задней оси в вираже	Корректировка блокировки с учетом крена кузова

Важно: современные версии Haldex (5-го поколения) сохраняют до 10% предварительной блокировки даже на сухом асфальте, что устраняет задержки срабатывания. При возврате на твердое покрытие фрикционы плавно размыкаются, минимизируя износ и потери мощности.

Отличия работы в городском и бездорожном режимах

В городском режиме муфта Haldex преимущественно работает с минимальным блокированием. При равномерном движении по ровному асфальту крутящий момент направляется на переднюю ось для экономии топлива. Электронный блок управления (ЭБУ) активирует частичное подключение задней оси только при обнаружении малейших признаков проскальзывания передних колёс – например, во время старта с места, резкого ускорения или поворота. Срабатывание происходит превентивно и дозированно, часто оставаясь незаметным для водителя.

На бездорожье алгоритм работы кардинально меняется: муфта переходит в состояние постоянной готовности к полной блокировке. ЭБУ агрессивно реагирует на разницу в угловых скоростях осей, используя данные датчиков ABS, продольного ускорения и педали акселератора. Принудительное 100%-ное подключение заднего моста активируется при пробуксовке передних колёс на грязи, песке или снегу, а также во время медленного движения по пересечённой местности для гарантированного распределения тяги.

Ключевые отличия в работе

Скорость реакции: На бездорожье муфта срабатывает в 3-5 раз быстрее (до 150 миллисекунд) благодаря адаптивному алгоритму.
Уровень блокировки: В городе – до 50% момента, на бездорожье – до 100% с возможностью ручной фиксации через режим Off-road.
Прогнозирование: На асфальте ЭБУ использует превентивные сценарии (например, подключение при повороте руля), тогда как вне дороги фокус смещается на реактивную компенсацию пробуксовки.

Параметр	Городской режим	Бездорожный режим
Тип управления	Преимущественно FWD с подключаемым RWD	Постоянный полный привод (AWD)
Температурный контроль	Пассивное охлаждение	Активный мониторинг с принудительным охлаждением
Взаимодействие с ESP	Совместная работа для стабилизации	Сниженное вмешательство ESP для сохранения тяги

Температурные ограничения системы

Эксплуатационный диапазон муфты Haldex обычно составляет от -40°C до +120°C. При достижении критических температур электронный блок управления (ЭБУ) активирует защитные алгоритмы для предотвращения повреждений. Система постоянно контролирует нагрев через датчики температуры масла и корпуса муфты.

При превышении +140°C масло теряет смазывающие свойства, что приводит к ускоренному износу фрикционных дисков и насоса. Перегрев вызывает деформацию компонентов, заклинивание подшипников и падение давления в системе. Длительная работа в экстремальных условиях провоцирует закоксовывание каналов гидроблока и полный отказ муфты.

Критические температурные воздействия

Основные риски при выходе за пределы диапазона:

Низкие температуры (-40°C и ниже):
Загустевание масла → замедленная реакция муфты, повышенная нагрузка на насос, риск гидроудара
Высокие температуры (свыше +120°C):
Окисление масла → снижение фрикционных свойств, ускоренный износ дисков, кавитация насоса

Температурный режим	Реакция системы	Долгосрочные последствия
> +140°C	Принудительное отключение муфты, переход в аварийный режим	Деформация сепараторов, задиры стальных дисков
< -40°C	Блокировка подключения полного привода до прогрева	Разрушение сальников, трещины в корпусе насоса

Для предотвращения перегрева конструктивно предусмотрены теплоотводящие рёбра на корпусе и принудительное охлаждение трансмиссионным маслом. В современных поколениях Haldex (5+) внедрена прогревная циркуляция масла при холодном пуске через электроклапан.

Типичные признаки износа фрикционных дисков

Пробуксовка колес на скользком покрытии – основной симптом износа фрикционов. При разгоне или движении в гору ощущается потеря тяги, ведущие колеса теряют сцепление, хотя система полного привода должна обеспечивать стабильную передачу момента. Вибрации и рывки при старте с места или в поворотах также указывают на проблему.

Автомобиль демонстрирует снижение эффективности полного привода: при преодолении препятствий (снег, грязь) активируется только одна ось. На приборной панели может загораться индикатор неисправности системы стабилизации ESP/ESC из-за некорректного распределения крутящего момента между осями.

Повышенный шум при работе муфты: скрежет или металлический лязг во время перераспределения момента между осями
Неравномерный износ шин: ускоренный износ покрышек на передней или задней оси из-за нарушения баланса нагрузки
Рывки при переключении передач: дерганые движения автомобиля при смене режимов работы трансмиссии
Запах гари: характерный запах перегретых фрикционов после интенсивной эксплуатации

Последствия эксплуатации муфты Haldex со старым маслом

Потеря смазывающих свойств старого масла приводит к увеличению трения между дисками пакета сцепления муфты Haldex. Возникает локальный перегрев рабочих поверхностей, вызывающий коробление стальных дисков и разрушение фрикционных накладок. Снижается эффективность передачи крутящего момента, появляются рывки при старте или в поворотах.

Загрязнение продуктами износа и окисления забивает фильтр масляной системы и каналы блока управления. Давление в гидравлическом контуре падает, насос работает с перегрузкой. Электроника фиксирует ошибки по датчикам скорости и давления, активируя аварийный режим с принудительным отключением полного привода.

Критические повреждения узла

Износ фрикционных дисков - уменьшение толщины накладок ниже допустимого предела
Деформация сепараторов - коробление металлических пластин от перегрева
Заклинивание клапанов - закоксовывание соленоидов твердыми отложениями
Повреждение подшипников - абразивное разрушение тел качения

Эксплуатация с отработанным маслом ускоряет износ в 3-4 раза. Возникает каскадный эффект: перегрев муфты провоцирует термическое повреждение датчиков скорости, выход из строя насоса требует замены всего гидроблока. Стоимость ремонта достигает 70% цены новой детали.

Симптом	Последствие	Стоимость устранения
Вибрации при разгоне	Деформация дисков	От 25 000 ₽
Отказ полного привода	Забитый фильтр/неисправный насос	От 40 000 ₽
Гул в задней оси	Разрушение подшипников	От 18 000 ₽

Периодичность замены рабочей жидкости

Производители устанавливают строгую регламентную периодичность замены масла в муфте Haldex, которую необходимо соблюдать для предотвращения преждевременного износа компонентов и потери работоспособности системы полного привода. Пренебрежение интервалами ведет к загрязнению жидкости продуктами износа фрикционов, ухудшению фильтрующих свойств и засорению клапанов блока управления.

Типовой интервал замены составляет 60 000 км пробега или 3 года эксплуатации (в зависимости от того, что наступит раньше), но может корректироваться автопроизводителем в зависимости от модели автомобиля и условий эксплуатации. Для тяжелых режимов (частые пробки, бездорожье, экстремальные температуры) рекомендуется сокращать периодичность до 40 000 км.

Критерии замены и сопутствующие работы

Обязательно одновременное выполнение следующих операций:

Замена специального масла Haldex (требуется минимум 1 литр, класс вязкости строго по допуску производителя)
Замена фильтра муфты (расположен внутри насосного блока)
Чистка сетки всасывающего патрубка насоса (при наличии загрязнений)
Адаптация муфты через диагностическое оборудование после процедуры

Параметр	Стандартный интервал	Экстремальные условия
Пробег	60 000 км	40 000 км
Время	3 года	2 года
Ключевые признаки необходимости внеплановой замены	Рывки при старте, потеря тяги задней оси, ошибки ABS/ESP (коды C1105, C1113)

Использование неподходящих жидкостей или несвоевременная замена приводит к заклиниванию насоса, пробуксовке фрикционов и полному отказу полного привода. Процедура требует специализированного оборудования и квалификации.

Проверка состояния насоса и клапанов

Насос создает необходимое давление рабочей жидкости в системе Халдекс, а электромагнитный клапан регулирует его величину для управления степенью блокировки муфты. От их исправности зависит корректное перераспределение крутящего момента между осями. Загрязнение масла или механический износ компонентов приводят к потере производительности.

Неисправности проявляются ошибками ECU (например, P1890), рывками при старте, несвоевременным подключением полного привода или полным отсутствием блокировки. Для диагностики требуется компьютерное сканирование системы и контроль параметров в реальном времени через диагностический разъем OBD-II.

Процедура диагностики

Основные этапы проверки компонентов:

Тестирование насоса:
- Замер давления в системе спецманометром (норма: 18-35 бар)
- Контроль тока электродвигателя насоса (пиковые значения не должны падать ниже 15А)
- Проверка сопротивления обмотки (стандартное значение 1.0-1.5 Ом)
Проверка управляющего клапана:
- Измерение сопротивления катушки (норма 10-15 Ом)
- Тест на заклинивание штока механическим воздействием
- Проверка герметичности седла клапана при подаче давления

Параметр	Исправное состояние	Признаки неисправности
Производительность насоса	Создание давления за 1-2 сек после запуска	Медленный рост давления, скачки в показаниях
Работа клапана	Четкие щелчки при активации	Отсутствие звука срабатывания, перегрев катушки

Обязательно анализируют коды неисправностей и графики давления в сканере. При замене компонентов требуется адаптация муфты через диагностическое ПО и замена масла с фильтром независимо от пробега.

Особенности адаптации после замены компонентов

После замены муфты Haldex, насоса, блока управления или датчиков, обязательна процедура адаптации через диагностическое оборудование. Система автоматически сбрасывает предыдущие настройки изношенных компонентов и проводит калибровку новых узлов, определяя оптимальные параметры давления, скорости срабатывания и передаваемого крутящего момента. Без этой процедуры электроника продолжит использовать устаревшие калибровочные карты, что приведет к некорректной работе полного привода.

Адаптация включает тестовые циклы вращения муфты при разных режимах нагрузки для сбора актуальных данных. Контроллер анализирует показатели давления масла, температуру фрикционов, скорость проскальзывания и положение регулировочного клапана, формируя новые управляющие алгоритмы. Этот процесс занимает 5-15 минут и требует строгого соблюдения условий: прогретый агрегат до 30-60°C, ровная поверхность, исправный уровень масла Haldex и отключенные потребители энергии.

Ключевые аспекты и последствия

Типичные проблемы при отсутствии адаптации:

Задержки подключения полного привода – муфта реагирует с опозданием на пробуксовку.
Рывки при разгоне – несоответствие давления и скорости блокировки фрикционов.
Появление ошибок в журнале ECU (коды P1890, U0416) из-за расхождения реальных и ожидаемых параметров.
Ускоренный износ новой муфты – некорректное давление вызывает перегрев фрикционных дисков.

Компонент замены	Особенности адаптации
Полная муфта Haldex	Требует полного цикла калибровки давления и позиционирования клапана
Насос муфты	Корректировка параметров производительности и давления
Блок управления	Обязательна перезапись базовых характеристик муфты

После успешной адаптации рекомендована проверочная поездка протяженностью 10-20 км с чередованием режимов: плавный разгон, маневры на малой скорости, движение по скользкому покрытию. Это позволяет электронике окончательно оптимизировать управляющие сигналы на основе реальных нагрузок.

Сравнение с гидромеханическими муфтами других производителей

Гидромеханические муфты конкурентов, такие как вискомуфты или конструкции типа Torsen, используют физические свойства жидкостей или механическое зацепление для автоматического перераспределения момента. Их работа основана на разнице скоростей вращения осей без электронного контроля. В отличие от этого, Haldex применяет активное электронное управление, где блок анализирует данные датчиков (угловое ускорение, положение педали газа, пробуксовку) для точного дозирования блокировки.

Традиционные решения обеспечивают пассивную реакцию на проскальзывание, что часто приводит к запаздыванию срабатывания. Haldex же предотвращает пробуксовку упреждающе, за счет постоянного контроля параметров движения. Это достигается сложной комбинацией гидравлического контура и прецизионного фрикционного пакета, управляемого электроклапанами по цифровым сигналам.

Основные различия в работе

Критерий	Haldex	Классические гидромеханические муфты
Принцип активации	Упреждающее срабатывание по команде ЭБУ	Реакция на возникшую разницу скоростей осей
Скорость реакции	До 100-150 миллисекунд	От 0.5 до 2 секунд (особенно у вискомуфт)
Распределение момента	Плавное регулирование от 0% до 100%	Фиксированные пропорции (напр. 60:40) или ступенчатое изменение
Влияние износа	Минимизировано электронной коррекцией параметров	Существенное ухудшение характеристик при износе компонентов

Ключевое преимущество Haldex – программируемость: алгоритмы работы адаптируются под конкретную модель автомобиля и условия эксплуатации. В традиционных муфтах характеристики жестко заданы механической конструкцией. Это ограничивает их адаптацию к экстремальным сценариям (лед, бездорожье) без риска перегрева или повреждения.

Список источников

При подготовке материала использовались техническая документация производителей, профильные издания и инженерные исследования.

Ключевые источники информации перечислены ниже:

Официальные технические бюллетени и сервисные руководства Haldex AB
Учебные пособия по трансмиссиям полноприводных автомобилей (издательства «За рулём», «Академия»)
Научные публикации в журнале «Автомобильная промышленность»
Патентные описания конструкции муфты Haldex (патенты DE102006056812, US20100032255)
Технические отчеты испытательных полигонов Volkswagen Group
Специализированные ресурсы по автомобильной мехатронике (SAE Technical Papers)
Монографии «Системы полного привода легковых автомобилей» (Ю.В. Пятков, К.Б. Проскуряков)
Инженерный анализ работы гидронасосов и клапанных блоков в сборках Haldex Gen IV/V
