Принцип работы и функции зубчатого шкива коленчатого вала

Статья обновлена: 18.08.2025

Коленчатый вал – ключевой элемент двигателя внутреннего сгорания, преобразующий возвратно-поступательное движение поршней во вращательное. Зубчатый шкив коленвала жестко закреплен на его носке и выполняет критически важную функцию: передачу крутящего момента на газораспределительный механизм посредством зубчатого ремня или цепи. Точность формы зубьев и прочность этой детали напрямую влияют на синхронизацию работы клапанов и поршневой группы. Нарушение геометрии или повреждение шкива ведет к сбоям фаз газораспределения, падению мощности, повышенному износу и риску серьезной поломки двигателя.

Конструктивные отличия от гладких шкивов

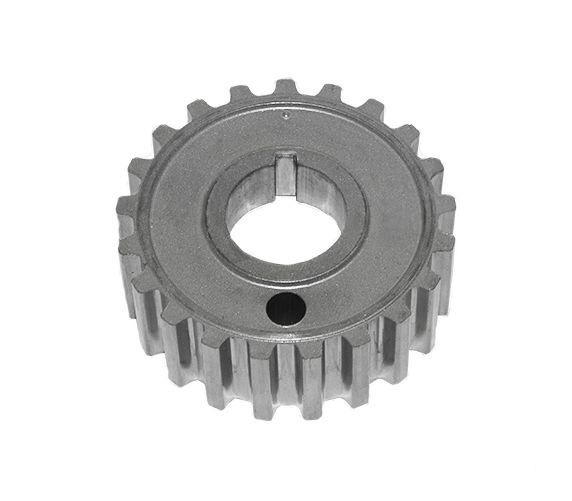

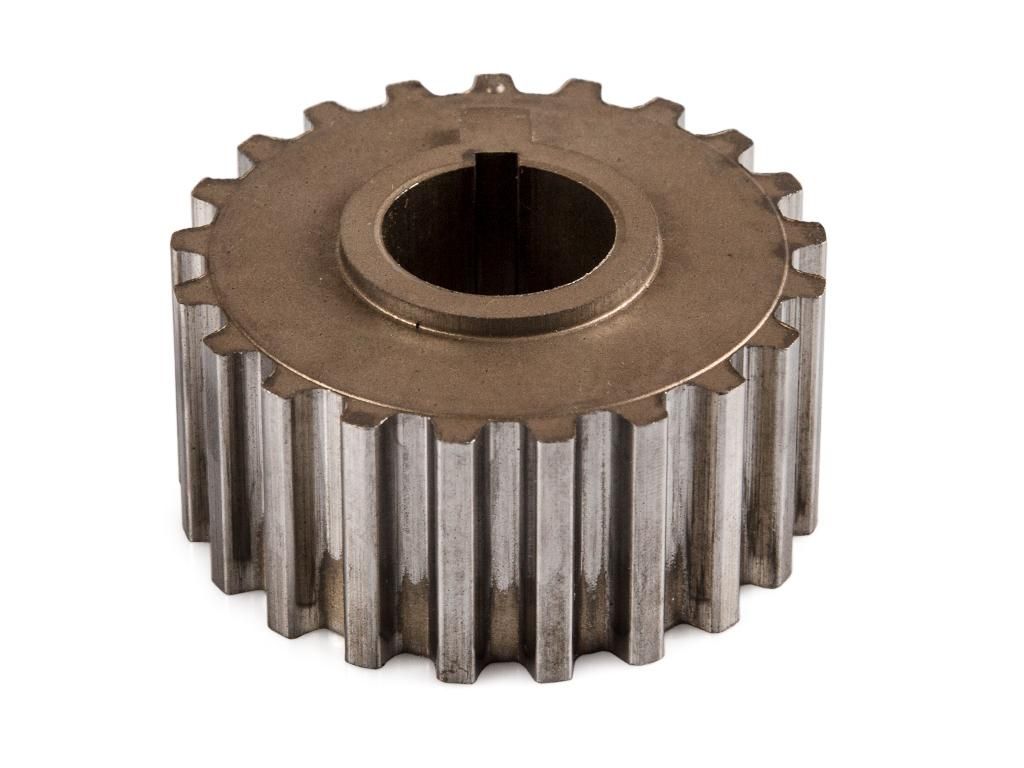

Зубчатый шкив коленвала принципиально отличается профилем рабочей поверхности. Вместо гладкой цилиндрической формы он имеет точно рассчитанные зубья по внешнему или внутреннему диаметру. Эти зубья соответствуют геометрии зубчатого ремня, обеспечивая жёсткое зацепление.

Конструкция предусматривает строгую синхронизацию фаз благодаря отсутствию проскальзывания. Материал изготовления – высокопрочная сталь или спецсплавы с термообработкой, что повышает износостойкость зубьев. Точность параметров (шаг, высота, угол профиля) критична для бесшумной работы и предотвращения среза зубьев ремня.

Ключевые отличительные элементы

Профиль зубьев: Трапецеидальный, округлый (HTD) или эвольвентный контур вместо гладкой поверхности
Система крепления: Фланцы с буртиками для фиксации ремня в осевом направлении
Балансировочные метки: Точки или канавки для точной установки относительно меток ГРМ
Демпферные элементы: Резиновые вставки в двухмассовых версиях для гашения крутильных колебаний

Параметр	Зубчатый шкив	Гладкий шкив
Тип передачи усилия	Зацепление (положительная кинематическая связь)	Трение (силовая связь)
Требования к натяжению	Строгий расчёт для сохранения формы зуба	Высокое усилие для предотвращения проскальзывания
Контакт с ремнём	Точечный по рабочим граням зубьев	Распределённый по всей дуге охвата

Виброустойчивость обеспечивается строгой соосностью посадочного отверстия и зубчатого венца. Толщина обода увеличена для восприятия ударных нагрузок при зацеплении, а боковые поверхности часто имеют фаски для плавного входа ремня.

Синхронизация газораспределительного механизма

Зубчатый шкив коленвала играет ключевую роль в синхронизации газораспределительного механизма (ГРМ), обеспечивая точную передачу вращательного момента на распределительный вал через зубчатый ремень или цепь. Его зубья входят в строго рассчитанное зацепление с элементами привода ГРМ, гарантируя неизменное угловое положение коленвала относительно распредвала. Это исключает рассинхронизацию фаз газораспределения, которая привела бы к нарушению циклов впуска топливовоздушной смеси и выпуска отработавших газов.

Нарушение геометрии зубьев шкива, их износ или повреждение вызывают смещение меток синхронизации, что провоцирует сбои в работе клапанного механизма. Последствия включают снижение мощности двигателя, детонацию, повышенный расход топлива и масла. В критических случаях возможен контакт клапанов с поршнями при несовпадении тактов, что приводит к разрушению силового агрегата. Поэтому целостность зубчатого шкива коленвала является обязательным условием стабильности фаз ГРМ.

Ключевые аспекты синхронизации

Для корректной работы механизма необходимо соблюдение следующих условий:

Жесткое зацепление – зубья шкива и ремня/цепи должны соответствовать друг другу по профилю и шагу
Точное позиционирование – установка по меткам на шкиве, блоке цилиндров и распредвале
Отсутствие люфтов – надежная фиксация шкива на носке коленвала шпонкой и болтом

Контроль состояния зубчатого шкива включает проверку:

Отсутствия сколов, трещин и деформации зубьев
Равномерности износа рабочей поверхности
Соосности посадочного отверстия относительно зубчатого венца

Последствие рассинхронизации	Влияние на двигатель
Сдвиг фазы впуска	Падение компрессии, обеднение смеси
Сдвиг фазы выпуска	Перегрев клапанов, прогар седел
Перекрытие фаз	Зависание клапанов, гидроудар

Важно: При замене ремня ГРМ обязательна проверка состояния зубчатого шкива коленвала – его износ свыше 0.5 мм по высоте зуба требует замены. Использование контрафактных деталей недопустимо из-за риска отклонения формы зубьев от стандарта.

Взаимодействие зубчатого шкива коленвала с датчиком положения коленвала

Зубчатый шкив коленвала оснащен задающим диском со специальными зубьями, расположенными с определенным шагом и угловым интервалом. При вращении коленвала эти зубцы последовательно проходят вблизи чувствительного элемента датчика положения коленвала (ДПКВ). Каждый зубец изменяет параметры магнитного или электромагнитного поля датчика при приближении и удалении.

Датчик преобразует механическое движение зубьев в электрические импульсы переменного напряжения или цифровые сигналы. Форма, амплитуда и частота этих импульсов напрямую зависят от скорости вращения коленвала и точности расположения зубьев относительно датчика. Контроллер двигателя анализирует временные интервалы между импульсами, определяя текущее положение коленвала и частоту его вращения.

Критичные аспекты взаимодействия

Для корректной работы системы обязательны следующие условия:

Строго фиксированный зазор между торцом датчика и вершинами зубьев (обычно 0.3–1.2 мм)
Отсутствие биения задающего диска и повреждений зубьев (сколы, деформация)
Чистота рабочей зоны (масло, металлическая стружка искажают сигнал)
Правильная фазировка при монтаже (совпадение меток шкива и ВМТ 1-го цилиндра)

Типы датчиков и особенности работы:

Тип датчика	Принцип взаимодействия	Характеристики сигнала
Индуктивный	Изменение магнитного потока при прохождении зубца	Аналоговый синусоидальный сигнал, амплитуда зависит от скорости
Датчик Холла	Регистрация изменения магнитного поля постоянным магнитом	Цифровой прямоугольный сигнал, амплитуда постоянна

Нарушение взаимодействия проявляется как:

Невозможность запуска двигателя
Неустойчивая работа на холостом ходу
Самопроизвольная остановка мотора
Ошибки Р0335–Р0338 в памяти ЭБУ

Диагностика износа зубьев по симптомам

Износ зубьев шкива коленвала проявляется через характерные симптомы, связанные с нарушением синхронизации работы двигателя и навесного оборудования. Раннее выявление признаков позволяет предотвратить обрыв ремня ГРМ и серьёзные повреждения силового агрегата.

Основные индикаторы износа включают посторонние шумы и вибрации, которые усиливаются при увеличении оборотов. Также наблюдается ухудшение работы систем, приводимых ремнём, например, некорректная зарядка АКБ или перегрев из-за сбоев в работе помпы.

Типичные симптомы и их причины

При диагностике обратите внимание на следующие проявления:

Металлический стук или щелчки в районе шкива – результат ударов ремня о повреждённые зубья при проскальзывании.
Вибрации руля или кузова на холостом ходу – вызваны биением из-за деформации шкива или неравномерного износа зубцов.
Свист ремня при запуске или нагрузке – свидетельствует о недостаточном сцеплении из-за сглаживания профиля зубьев.

Косвенные признаки, требующие проверки шкива:

Мигание лампы заряда аккумулятора при работе кондиционера
Перебои в работе гидроусилителя руля на низких оборотах
Появление трещин или "бахромы" на кромках ремня ГРМ

Сопутствующая проблема	Связь с износом шкива
Ускоренный износ ремня ГРМ	Деформированные зубья разрушают структуру резины
Смещение меток ГРМ	Проскальзывание ремня нарушает фазы газораспределения

Важно: При обнаружении указанных симптомов немедленно проведите визуальный осмотр шкива. Критическими дефектами считаются сколы более 30% высоты зуба, отсутствие 2-х смежных зубьев или радиальные трещины у основания венца.

Причины разрушения демпферного слоя

Основной функцией демпферного слоя в зубчатом шкиве коленвала является гашение крутильных колебаний и вибраций, передаваемых от коленчатого вала. Этот резиновый или полиуретановый элемент работает в условиях постоянных циклических нагрузок и экстремальных температур.

Разрушение демпфера приводит к дисбалансу, ускоренному износу навесного оборудования и риску обрыва ремня ГРМ. Ключевые причины деградации демпферного слоя включают несколько критических факторов.

Факторы деформации и износа

Термическое старение: Постоянный нагрев от двигателя (до +120°C) вызывает окисление резины, потерю эластичности и растрескивание. Циклы нагрева/остывания ускоряют деструкцию.

Масляная деградация: Контакт с техническими жидкостями (моторное масло, антифриз, реагенты) размягчает резину, снижая её демпфирующие свойства и механическую прочность.

Критические эксплуатационные воздействия:

Перегрузки – резкие старты, превышение допустимого крутящего момента
Несоосность шкивов из-за деформации кронштейнов или износа подшипников
Экстремальные вибрации от неотбалансированного коленвала или сбоев зажигания

Механическое повреждение	Ударные нагрузки (наезд на препятствие), некорректный монтаж съёмником
Естественное старение	Потеря пластификаторов в резине после 7-10 лет эксплуатации
Некачественные материалы	Использование производителем резины с низкой термостойкостью

Последствия игнорирования: Усиление вибраций двигателя, перескок ремня ГРМ, разрушение подшипников генератора/помпы. Регулярная визуальная проверка на расслоение, трещины и биение шкива обязательна для профилактики.

Опасность перескока ремня ГРМ при повреждениях зубчатого шкива коленвала

Повреждение зубьев шкива коленвала (сколы, износ, деформация) создает критический риск перескока ремня ГРМ на один или несколько зубьев. Это происходит из-за нарушения точного зацепления ремня со шкивом: поврежденный зуб не может полноценно передать усилие и удержать ремень в правильном положении в момент нагрузки.

Даже незначительный сдвиг ремня нарушает синхронность вращения распределительного и коленчатого валов. Фазы газораспределения (моменты открытия/закрытия впускных и выпускных клапанов) мгновенно сбиваются относительно положения поршней в цилиндрах.

Последствия перескока ремня ГРМ

Наиболее тяжелые повреждения возникают в двигателях с интерференцией (когда клапаны и поршни занимают одно пространство в разные такты):

Столкновение поршней с клапанами: Поршень, движущийся к ВМТ (верхней мертвой точке), ударяет по не успевшему закрыться клапану.
Деформация клапанов: Штанги клапанов гнутся или ломаются от удара.
Разрушение направляющих втулок клапанов и поршней: Удар передается на сопряженные детали.
Повреждение седел клапанов и стенок цилиндров: Осколки или деформированные детали наносят дополнительные разрушения.
Полный выход двигателя из строя: Требуется дорогостоящий капитальный ремонт или замена силового агрегата.

В неинтерференционных моторах последствия могут быть менее катастрофичными (остановка двигателя, сбой фаз), но все равно приведут к:

Неработоспособности двигателя (мотор глохнет и не запускается).
Серьезному нарушению работы систем впрыска топлива и зажигания.
Необходимости трудоемкой переустановки ремня ГРМ по меткам и возможной замены смежных компонентов привода.

Риск перескока максимален в моменты:

Ситуация	Причина
Резкий запуск двигателя (особенно "с толкача")	Высокая ударная нагрузка на ремень и шкивы
Резкое увеличение оборотов (например, при обгоне)	Повышение инерционных сил и натяжения ремня
Работа двигателя под высокой нагрузкой (подъем в гору, буксировка)	Максимальное усилие на шкив коленвала и ремень

Регулярный визуальный осмотр состояния зубчатого шкива коленвала во время замены ремня ГРМ и натяжных роликов является обязательной профилактической мерой. Замена поврежденного шкива исключает этот опасный фактор.

Критерии выбора оригинальной запчасти

Оригинальный зубчатый шкив коленвала гарантирует точное соответствие геометрии зубьев заводским параметрам двигателя. Это критически важно для синхронизации работы газораспределительного механизма и предотвращения перескока цепи/ремня ГРМ.

Несовпадение формы или шага зубьев даже на 0.1 мм вызывает ускоренный износ привода, вибрации и риск обрыва. Последствием может стать встреча поршней с клапанами, требующая капитального ремонта силового агрегата.

Ключевые параметры при подборе

При идентификации детали сверяйте каталожный номер производителя авто с маркировкой на упаковке и самом шкиве. Оригинал всегда имеет четкую гравировку логотипа бренда (например, VAG, BMW, Toyota) и технологические метки.

Материал изготовления: Штампованная сталь с термообработкой или спеченный металлокерамический сплав
Твердость поверхности: 45-60 HRC для устойчивости к сколам зубьев
Балансировка: Отсутствие дисбаланса более 2 г/см (проверяется на заводском стенде)

Характеристика	Оригинал	Аналог
Шероховатость посадочного отверстия	Ra ≤ 0.8 мкм	Ra 1.6-3.2 мкм
Допуск диаметра под вал	H7/h6	H9/h9
Упаковка	Фирменный бокс с голограммой	Полиэтиленовый пакет

Обязательно требуйте у продавца сертификат соответствия и проверяйте защитные элементы на упаковке: голограммы, микротекст, скрытые рисунки. Отсутствие этих признаков указывает на контрафакт.

Методы контроля установки при замене зубчатого шкива коленвала

Точность установки зубчатого шкива коленчатого вала напрямую влияет на синхронизацию газораспределительного механизма и общую работоспособность двигателя. Неправильный монтаж вызывает сбои в работе датчиков положения, ускоренный износ цепи ГРМ или ремня, а в критических случаях – механические повреждения поршневой группы.

Контроль выполняется в несколько этапов с применением специализированного инструмента. Основные методы включают проверку совмещения установочных меток, контроль момента затяжки крепежа, измерение биения шкива и проверку углового положения.

Ключевые методы контроля

Совмещение меток:

Проверка совпадения метки шкива с нулевой отметкой на крышке двигателя
Контроль положения меток распределительных валов для подтверждения синхронизации
Использование стробоскопа при работающем двигателе для динамической проверки

Механические измерения:

Затяжка крепежных болтов динамометрическим ключом с соблюдением параметров:
- Момент затяжки: 80–120 Н·м (в зависимости от модели)
- Угловая затяжка: 60–90° после достижения начального момента
Измерение биения индикаторным нутромером:
- Допустимое радиальное биение: ≤ 0,05 мм
- Осевое биение: ≤ 0,1 мм

Параметр	Инструмент	Допуск
Момент затяжки	Динамометрический ключ	±5% от номинала
Угол поворота	Угломер	±2°
Радиальное биение	Индикаторная стойка	≤ 0,05 мм

Финальная проверка: Вращение коленвала вручную на 2 оборота с повторным контролем меток. Отсутствие вибраций при запуске двигателя на холостых оборотах подтверждает правильность установки.

Список источников

При подготовке материалов о зубчатом шкиве коленчатого вала использовались специализированные технические издания и нормативная документация. Основное внимание уделялось источникам, содержащим принципы работы, конструктивные особенности и требования к эксплуатации компонентов.

Следующие публикации предоставили критически важные данные по проектированию, материалам и стандартизации деталей газораспределительных механизмов. Все источники прошли проверку на соответствие актуальным инженерным нормативам.

ГОСТ Р 58144-2018 "Шкивы зубчатые для приводов. Технические условия"
Петров И.К. Конструкции двигателей внутреннего сгорания. М.: Машиностроение, 2020
Сидоров А.М. "Динамика цепных и ременных передач ГРМ" // Вестник автомобилестроения. 2021. №4
Технический регламент ISO 5294:2019 "Synchronous belt drives - Pulleys"
Руководство по ремонту двигателей серии Sigma. Volkswagen AG, 2022
Журнал "Двигателестроение": Спецвыпуск "Тенденции в производстве шкивов", 2023
Белов А.А. Расчет и проектирование валов и приводов. СПб: Политехника, 2019
