Принцип работы подогрева топливного фильтра

Статья обновлена: 18.08.2025

Зимняя эксплуатация дизельных автомобилей сталкивается с серьезной проблемой - парафинизацией солярки.

При отрицательных температурах тяжелые фракции топлива кристаллизуются, превращаясь в густую массу.

Этот осадок быстро забивает топливный фильтр, перекрывая подачу горючего и останавливая двигатель.

Подогрев топливного фильтра - критически важная система, предотвращающая это явление.

Она обеспечивает бесперебойную работу мотора в морозы, плавно растапливая кристаллы парафина.

Понимание принципов работы подогрева помогает оценить его роль в надежности зимней эксплуатации.

Зачем нужен подогрев в дизельном топливном фильтре

Дизельное топливо содержит парафины, которые при понижении температуры кристаллизуются, превращаясь в твердые частицы. Эти кристаллы слипаются между собой, образуя густую массу, способную полностью заблокировать прохождение топлива через фильтрующий элемент. Это явление особенно критично в холодное время года.

Подогрев фильтра предотвращает образование парафиновых пробок или оперативно растворяет уже появившиеся кристаллы. Он обеспечивает поддержание топлива в жидком, текучем состоянии на критическом участке топливной магистрали, гарантируя бесперебойную подачу горючего в двигатель независимо от внешних условий.

Ключевые функции подогревателя

Предотвращение закупорки: Нагрев фильтрующего элемента или корпуса не дает парафинам затвердеть и перекрыть каналы подачи топлива.
Повышение эффективности фильтрации: Разжижение топлива облегчает его прохождение через фильтр без потери качества очистки.
Защита топливной аппаратуры: Стабильная подача топлива снижает риск работы двигателя "на сухую", что предохраняет дорогостоящие компоненты (ТНВД, форсунки) от износа и поломок.
Обеспечение надежного пуска: Поддержание топлива в рабочем состоянии критически важно для легкого запуска дизельного двигателя в мороз.
Адаптация к зимнему топливу: Даже при использовании арктической солярки подогрев служит страховкой при экстремальном похолодании или неидеальном качестве горючего.

Устройство электрического нагревательного элемента

Электрический нагревательный элемент в топливных фильтрах представляет собой компактное устройство, интегрированное непосредственно в корпус фильтра или его сливную пробку. Его основная задача – предотвращение кристаллизации парафинов в дизельном топливе при низких температурах, что обеспечивает бесперебойную подачу горючего.

Конструктивно элемент состоит из токопроводящей нагревательной спирали или резистивной ленты, заключённой в защитную оболочку. Эта оболочка изготавливается из термостойких диэлектрических материалов (керамика, силикон), устойчивых к химическому воздействию топлива и перепадам температур.

Ключевые компоненты и принцип действия

При подаче напряжения от бортовой сети (обычно 12В или 24В) через терморегулятор или датчик температуры, электрический ток поступает на нагревательную спираль. Сопротивление спирали преобразует электроэнергию в тепловую энергию по закону Джоуля-Ленца. Тепло передаётся через защитную оболочку непосредственно топливу в зоне фильтрации.

Особенности конструкции:

Точечный монтаж – элемент размещается в зоне наибольшего риска образования ледяных пробок (вокруг фильтрующей мембраны или в отстойнике).
Использование материалов с высокой теплопроводностью для оболочки (например, анодированный алюминий).
Герметичность соединений, исключающая контакт электроэлементов с топливом.

Компонент	Функция	Материал
Нагревательная спираль	Генерация тепла	Нихром, феррохром
Изоляционная оболочка	Защита и передача тепла	Керамика, силикон, оксид алюминия
Контактные выводы	Подключение к электросети	Медь с антикоррозийным покрытием

Эффективность работы обеспечивается равномерным распределением тепла по всей площади фильтра без локальных перегревов. Современные системы оснащаются автоматикой, отключающей нагрев при достижении оптимальной температуры (+5…+15°C) для исключения энергопотерь и риска воспламенения.

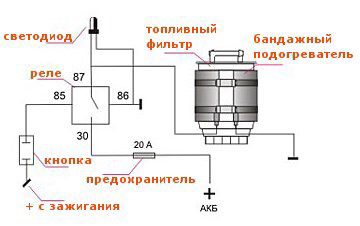

Принцип автоматического включения подогрева

Основой автоматической работы системы является температурный датчик, интегрированный в конструкцию топливного фильтра. Этот сенсор постоянно отслеживает температуру дизельного топлива или окружающей среды в зависимости от модели.

При достижении критически низкого порога (обычно +5°C или ниже) датчик передает электрический сигнал на блок управления подогревом. Электроника активирует нагревательный элемент без участия водителя.

Ключевые элементы автоматизации

Термореле или электронный контроллер – анализирует данные датчика и замыкает цепь питания при необходимости прогрева.
Саморегуляция – при достижении топливом заданной температуры (например, +15°C) система автоматически отключает нагрев.
Защитные алгоритмы – предотвращают перегрев и превышение времени работы элемента (обычно 15-20 минут непрерывной работы).

Состояние	Действие системы
Температура ниже установленного минимума	Включение нагревательного контура
Достижение оптимальной температуры топлива	Размыкание цепи питания нагревателя
Выход параметров за безопасные пределы	Аварийное отключение через предохранитель

Важно: питание подается только при работающем двигателе или включенном зажигании в большинстве современных систем, что исключает разряд АКБ.

Правила эксплуатации подогревателя зимой

Перед началом холодного сезона обязательно проверьте работоспособность системы подогрева топливного фильтра. Убедитесь в отсутствии повреждений проводки, коррозии контактов и целостности нагревательных элементов. Пренебрежение диагностикой может привести к отказу системы в критический момент.

Включайте подогрев заблаговременно – за 5-10 минут до запуска двигателя при экстремально низких температурах (обычно ниже -15°C). Это позволяет разжижать парафинизированную солярку в фильтре, снижая нагрузку на топливный насос и облегчая холодный пуск. Не оставляйте систему включенной без необходимости более 15-20 минут до запуска мотора.

Ключевые рекомендации

Используйте только рекомендованные режимы:

Применяйте предпусковой подогрев строго по инструкции производителя авто
Избегайте ручного включения при работающем двигателе – современные системы активируются автоматически
При наличии таймера или дистанционного управления настраивайте циклы прогрева заранее

Контролируйте состояние топлива:

Заливайте зимнюю солярку с соответствующим сезону депрессорно-диспергирующим пакетом присадок
Не допускайте попадания воды в фильтр – кристаллы льда блокируют нагревательные пластины

Техническое обслуживание:

После проезда по глубоким лужам	Проверяйте герметичность колодки подключения
При замене фильтра	Убедитесь в наличии термоизоляционной прокладки между корпусом и нагревателем
Раз в 2 года	Тестируйте сопротивление нагревателя мультиметром

При частых отказах системы или срабатывании предохранителя немедленно прекратите эксплуатацию и проведите диагностику – короткое замыкание в цепи подогрева может повредить бортовую электронику. Помните: подогрев фильтра компенсирует только естественную кристаллизацию парафинов, но не заменяет использование качественного зимнего топлива.
