Принципы работы устройств плавного пуска электродвигателей

Статья обновлена: 18.08.2025

Прямой пуск электродвигателей вызывает экстремальные токовые перегрузки и механические удары, сокращающие ресурс оборудования.

Устройства плавного пуска решают эту проблему, обеспечивая контролируемое нарастание крутящего момента и напряжения на обмотках.

Принцип работы основан на фазовом управлении симисторами, регулирующими мощность подаваемую на электродвигатель в течение пускового периода.

В статье подробно разберем ключевые схемотехнические решения, алгоритмы управления и практические аспекты применения данных систем.

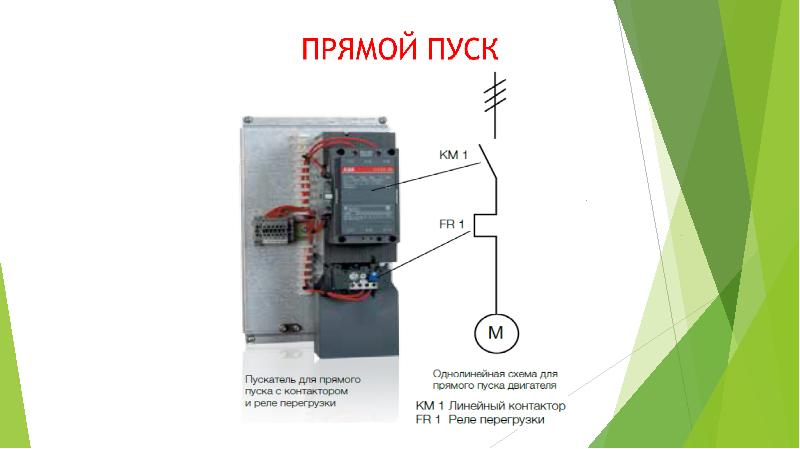

Проблемы прямого пуска: перегрузки сети и механические удары

При прямом подключении двигателя к сети возникает пусковой ток, в 5-8 раз превышающий номинальное значение. Это провоцирует кратковременную, но критическую перегрузку питающей сети, особенно заметную в слабых или перегруженных электросетях. Пиковое потребление энергии вызывает просадки напряжения, влияющие на работу смежного оборудования и стабильность системы в целом.

Резкий старт ротора создаёт экстремальные крутящие моменты, передающиеся через механические передачи на исполнительные устройства. Данный ударный характер нагрузки вызывает динамические перегрузки в кинематической цепи: муфтах, редукторах, подшипниках и соединительных элементах. Циклические пусковые удары ускоряют износ и провоцируют преждевременные отказы.

Ключевые негативные последствия

Тип проблемы	Основные проявления	Долгосрочные риски
Сетевые перегрузки	Просадки напряжения до 15-20% Ложные срабатывания защитной автоматики Перегрев силовой проводки	Деградация изоляции кабелей, повреждение чувствительной электроники
Механические удары	Ударные нагрузки на вал и подшипники Вибрации в передаточных механизмах Смещение центровок муфт	Деформация валов, разрушение зубьев шестерён, повышенный аварийный износ

Сравнение с частотными преобразователями: когда выбрать УПП

Устройства плавного пуска и частотные преобразователи решают схожие задачи снижения пусковых токов и уменьшения механических нагрузок, но принципиально отличаются по функционалу. УПП ограничивает напряжение на обмотках двигателя только во время разгона и торможения, возвращаясь к прямому питанию после выхода на номинальную скорость. Частотник же непрерывно преобразует входное напряжение и частоту, обеспечивая точное регулирование скорости вращения на всех этапах работы.

Ключевое различие заключается в сфере применения: УПП специализируется исключительно на плавном старте/останове без возможности управления скоростью в рабочем режиме. Частотные преобразователи предоставляют комплексное управление двигателем, включая динамическое изменение частоты вращения, поддержание момента и энергосбережение, но требуют более сложной настройки и значительных финансовых затрат.

Критерии выбора

Параметр	УПП	Частотный преобразователь
Регулировка скорости	Только при пуске/останове	Непрерывная в процессе работы
Управление моментом	Ограниченное	Точное поддержание заданного момента
Энергоэффективность	Только на этапе пуска	Постоянная (за счет оптимизации скорости)
Стоимость	Низкая	Высокая (в 2-4 раза дороже УПП)

УПП предпочтительнее при следующих условиях:

• Требуется только плавный запуск/останов без регулировки скорости в рабочем режиме
• Технологический процесс использует двигатель на фиксированной номинальной скорости (насосы, вентиляторы, компрессоры)
• Ограничен бюджет проекта при сохранении требований к защите механизмов
• Необходима простота монтажа и минимальное обслуживание
• Рабочий цикл исключает частые пуски/остановы (менее 5-10 раз в час)

Ключевые компоненты: тиристоры, силовые модули и система охлаждения

Тиристоры выполняют центральную функцию в устройстве плавного пуска, выступая в роли электронных ключей. Они последовательно включаются в каждую фазу питания двигателя, управляя подаваемым напряжением через метод фазового регулирования. Изменяя угол открытия тиристора в течение каждого полупериода сетевого напряжения, устройство плавно наращивает действующее значение напряжения на клеммах двигателя при пуске и снижает его при останове.

Для обеспечения необходимой мощности и компактности конструкции, тиристоры объединяются в силовые модули. Эти модули интегрируют пары тиристоров (встречно-параллельно для управления переменным током в каждой фазе), цепи управления затворами, датчики тока, а иногда и защитные элементы. Модульная конструкция упрощает монтаж, повышает надежность электрических соединений и улучшает ремонтопригодность устройства.

Система охлаждения

Работа тиристоров сопровождается выделением значительного тепла из-за потерь мощности во время коммутации. Для отвода этого тепла и предотвращения перегрева критически важна эффективная система охлаждения. Основные элементы включают:

• Теплораспределители: Алюминиевые или медные пластины, непосредственно контактирующие с корпусами тиристоров или модулей для равномерного распределения тепла.
• Радиаторы: Ребристые конструкции с большой площадью поверхности, обеспечивающие пассивный теплообмен с окружающим воздухом.
• Принудительное охлаждение: Вентиляторы, устанавливаемые на радиаторы для усиления воздушного потока и повышения эффективности отвода тепла в мощных устройствах.

Без адекватного охлаждения перегрев приводит к срабатыванию тепловой защиты, снижению производительности или необратимому повреждению полупроводниковых элементов.

Принцип регулирования напряжения через фазовое управление

Фазовое управление основано на задержке момента открытия тиристоров или симисторов в каждом полупериоде сетевого напряжения. Угол задержки (α) определяет отрезок времени после перехода напряжения через ноль, в течение которого силовой ключ остается закрытым. Чем больше угол α, тем меньшая часть полуволны напряжения поступает на обмотки двигателя.

Регулируя угол α от 180° до 0° в процессе пуска, УПП плавно наращивает действующее значение напряжения на статоре. Начальный угол устанавливается близким к максимальному (высокое сопротивление), что ограничивает пусковой ток, а затем постепенно уменьшается до нуля, обеспечивая полное напряжение в рабочем режиме.

Ключевые аспекты реализации

• Синхронизация с сетью: Контроллер отслеживает моменты перехода напряжения через ноль для точного расчета угла α.
• Динамическая коррекция: Угол α изменяется по заданному алгоритму (линейному, S-образному) для управления скоростью нарастания момента.
• Формирование импульсов: Управляющие импульсы подаются на симисторы строго после расчетной задержки, отсекая начальную часть синусоиды.

Несинусоидальная форма выходного напряжения вызывает гармонические искажения, но современные УПП компенсируют это фильтрацией и алгоритмами адаптивного управления. Главное преимущество – отсутствие резистивных потерь, так как энергия рассеивается только в моменты коммутации.

Работа тиристорной пары в управлении каждой полуволной

Тиристорная пара, состоящая из двух встречно-параллельных тиристоров, выполняет ключевую функцию в регулировании напряжения, подаваемого на статор двигателя. Каждый тиристор управляет током исключительно в одном направлении: первый проводит положительную полуволну сетевого напряжения, второй – отрицательную. Синхронизация их работы с фазой питающего напряжения обеспечивает точное управление моментом открытия на каждом полупериоде.

Управление осуществляется через задержку угла открытия (α) относительно перехода сетевого напряжения через ноль. Система управления рассчитывает временную задержку, после которой подает короткий импульс тока на управляющий электрод тиристора. Чем больше задержка открытия, тем меньшая часть полуволны напряжения доходит до двигателя, плавно снижая его мощность на старте.

Принципы фазового регулирования

Процесс управления каждой полуволной включает следующие этапы:

1. Синхронизация с сетью: Схема контроля определяет моменты перехода напряжения через ноль для точного отсчета времени задержки.
2. Расчет угла α: Контроллер вычисляет требуемую задержку открытия на основе заданного алгоритма пуска (линейного, S-образного и т.д.).
3. Формирование импульса: При достижении заданной временной задержки генерируется управляющий импульс, отпирающий соответствующий тиристор.
4. Естественное закрытие: Тиристор автоматически запирается при снижении тока ниже порога удержания (близко к концу полупериода).

Угол открытия (α)	Действующее напряжение	Влияние на двигатель
0° (открыт сразу)	100%	Полное напряжение, работа на номинале
90°	~70%	Средний пусковой момент
135°	~30%	Минимальный стартовый момент

Ключевые особенности:

• Дискретность регулировки: Напряжение изменяется скачкообразно при каждом полупериоде (100 раз/сек для 50 Гц).
• Несинусоидальная форма тока: Обрезание полуволн вызывает гармонические искажения, требующие фильтрации.
• Тепловыделение: Энергия, не передаваемая двигателю, рассеивается на тиристорах в виде тепла.

Динамическое изменение угла α по заданной программе позволяет реализовать плавный рост крутящего момента и тока двигателя, устраняя ударные механические и электрические нагрузки при пуске.

Пиковый ток vs пусковой момент: как они связаны

При прямом пуске асинхронного электродвигателя возникает экстремальный бросок тока, достигающий 500-800% от номинального значения. Этот пиковый ток напрямую формирует максимальный пусковой момент, необходимый для преодоления инерции покоя механизма и статического трения. Закономерность описывается фундаментальным соотношением: момент двигателя пропорционален квадрату тока статора при фиксированных параметрах магнитного потока.

Устройство плавного пуска (УПП) искусственно ограничивает подаваемое напряжение через тиристорные схемы, что приводит к контролируемому снижению пускового тока. Однако ключевой эффект – пропорциональное уменьшение выходного момента двигателя, так как момент зависит от напряжения в квадратичной зависимости (M ∝ U²). Снижение напряжения на 30% уменьшает момент почти вдвое, что требует точного баланса между защитой сети и обеспечением минимального момента для запуска нагрузки.

Критические взаимозависимости

• Прямая пусковая характеристика: I_пуск ≈ 7×I_ном → M_пуск ≈ 2.5×M_ном
• Работа с УПП при 70% U: I_пуск ≈ 3×I_ном → M_пуск ≈ 0.5×M_ном
• Минимальный порог: M_{пуск УПП} должен превышать M_{статич нагрузки} + M_трения

Параметр	Прямой пуск	Пуск через УПП (70% U)
Пиковый ток	500-800% Iном	250-350% Iном
Пусковой момент	150-250% Mном	45-60% Mном
Механическое воздействие	Ударное ускорение	Плавное нарастание

Оптимальная настройка УПП требует компромисса: излишнее ограничение тока провоцирует остановку двигателя из-за недостатка момента, а недостаточное – сохраняет разрушительные динамические нагрузки. Для высокоинерционных приводов (вентиляторы, компрессоры) применяют начальный импульс напряжения >70% для гарантированного срыва вала с места перед плавным разгоном.

Типы характеристик разгона: линейная, S-образная, ступенчатая

Линейная характеристика разгона обеспечивает равномерное увеличение напряжения на двигателе от начального до номинального значения за фиксированное время. Скорость нарастания момента остаётся постоянной на протяжении всего пуска, что минимизирует рывки, но может создавать избыточную нагрузку на механику при старте.

S-образная (параболическая) характеристика реализует нелинейное ускорение: плавное начало разгона с постепенным увеличением крутизны подъёма напряжения в середине процесса и замедлением перед достижением номинала. Это снижает начальный ударный момент и механический стресс при синхронизации с сетью.

Особенности ступенчатой характеристики

Ступенчатая характеристика использует дискретные скачки напряжения через заданные интервалы времени. Напряжение изменяется резко, но с ограничением тока на каждом уровне. Применяется в задачах с высокой инерцией нагрузки, где требуется первоначальный высокий пусковой момент.

Тип	Принцип работы	Преимущества
Линейная	Прямолинейный рост напряжения	Простота настройки, предсказуемость
S-образная	Криволинейное ускорение по параболе	Защита механики, плавный старт/останов
Ступенчатая	Дискретные уровни напряжения	Контроль высоких моментов, работа с инерцией

Выбор характеристики определяется требованиями к пусковому моменту, инерцией нагрузки и допустимыми механическими нагрузками. Линейный режим универсален для стандартных задач, S-образный незаменим для чувствительных механизмов, ступенчатый эффективен при тяжёлых пусках.

Настройка начального напряжения для предотвращения рывка

Начальное напряжение определяет момент старта двигателя при активации УПП. Это значение устанавливается в процентах от номинального сетевого напряжения и напрямую влияет на пусковой момент. Слишком низкий уровень приведёт к невозможности сдвига ротора с места или проворачиванию механизма, а чрезмерно высокий вызовет резкий рывок и ударные нагрузки на кинематическую цепь.

Оптимальная настройка подбирается экспериментально с учётом инерции нагрузки и требуемого пускового момента. Для вентиляторов или насосов обычно достаточно 30-40%, тогда как конвейеры или дробилки могут требовать 50-70%. Точная калибровка исключает просадки напряжения в сети и механические удары в момент трогания.

Ключевые параметры настройки

• Минимальный порог: 20-30% для лёгких нагрузок
• Типовой диапазон: 35-60% для большинства промышленных приводов
• Критичные механизмы: до 75% для прессов или подъёмников

Тип нагрузки	Рекомендуемое напряжение	Эффект при ошибке
Центробежные насосы	30-45%	Кавитация (низкое), гидроудар (высокое)
Ленточные конвейеры	55-70%	Проскальзывание ленты (низкое), разрыв муфт (высокое)
Вентиляторы	25-40%	Останов крыльчатки (низкое), деформация вала (высокое)

Важно: Для механизмов с статическим трением (краны, элеваторы) начальное напряжение всегда выше, чем для систем с вязким сопротивлением. Проверка корректности настройки проводится по отсутствию вибрации при трогании и плавному набору оборотов без остановок.

Управление временем разгона двигателя

Временем разгона называют период, за который двигатель достигает номинальной скорости вращения после подачи команды пуска. Этот параметр напрямую влияет на динамику запуска, механические нагрузки на привод и электросеть.

Устройство плавного пуска (УПП) регулирует время разгона через постепенное увеличение напряжения на статоре двигателя. Чем медленнее рост напряжения – тем длительнее разгон. Типовые значения варьируются от 5 до 60 секунд в зависимости от мощности привода и инерции нагрузки.

Ключевые аспекты регулирования

Зависимость от момента нагрузки: При высоком статическом моменте (например, вентиляторы, насосы) время разгона увеличивают для предотвращения перегрузки по току.

Основные методы управления:

• Линейный рост напряжения – плавное увеличение от начального скачка (30-70% U_ном) до номинала по заданной временной характеристике
• Токовое ограничение – автоматическая коррекция времени разгона при достижении уставки по току (например, 300% I_ном)
• Интегральные алгоритмы – адаптивное изменение кривой разгона на основе анализа перегрузок и инерции

Последствия некорректной настройки:

Слишком малое время	Рывки при запуске, перегрев обмоток, срабатывание защит
Слишком большое время	Перегрев тиристоров УПП, затяжной пуск, снижение производительности

Оптимальное значение подбирают экспериментально, контролируя пусковой ток и вибрации. Для тяжелонагруженных механизмов используют предварительный подхват – подачу пониженного напряжения перед основным разгоном для страгивания нагрузки с места.

Функция ограничения тока (Current Limit)

Ограничение тока является ключевой защитной и управляющей функцией УПП, предотвращающей опасные броски потребления при старте. Принцип основан на контроле фазных токов статора через датчики (трансформаторы тока или шунты) и динамической коррекции напряжения статора микропроцессором. Система непрерывно сравнивает измеренный ток с установленным пользователем предельным значением (указывается в % от номинального тока двигателя).

При превышении заданного порога алгоритм УПП принудительно снижает выходное напряжение на клеммах двигателя, даже если запрограммированный временной профиль разгона требует его увеличения. Это обеспечивает "приседание" характеристики тока ниже опасного уровня. Как только нагрузка стабилизируется, автоматика возвращается к выполнению первоначального графика пуска.

Ключевые аспекты реализации

Алгоритм обратной связи: Микроконтроллер УПП каждую полуволну сетевого напряжения анализирует ток и мгновенно корректирует угол открытия тиристоров. Приближение к лимиту вызывает уменьшение напряжения, стабилизация ниже порога – плавное возвращение к запланированному нарастанию.

Преимущества ограничения:

• Защита питающей сети от просадок напряжения
• Предотвращение срабатывания защитных автоматов и контакторов
• Снижение теплового стресса обмоток двигателя и механики
• Исключение рывков и крутящего момента выше допустимого

Типовые настройки:

Тип нагрузки	Рекомендуемый лимит тока (% от Iном)
Вентиляторы, насосы	250-350%
Конвейеры, дробилки	300-400%
Компрессоры, мешалки	350-450%

Важно: Слишком низкое значение лимита (менее 200%) может привести к невозможности запуска двигателя под нагрузкой из-за недостаточного крутящего момента. Слишком высокое (свыше 500%) нивелирует защитный эффект функции.

Плавный останов: защита механизмов от инерционных ударов

При резком отключении питания двигателя вращающиеся массы оборудования создают разрушительные инерционные удары в механических передачах. Устройства плавного пуска (УПП) решают эту проблему, реализуя функцию плавного останова (Soft Stop).

При активации режима напряжение на статоре снижается по заданному алгоритму, обеспечивая контролируемое замедление вала. Это предотвращает ударные нагрузки в редукторах, конвейерных лентах, насосах и других системах с высокой инерцией.

Принцип работы и преимущества

Алгоритм плавного останова включает:

1. Инициирование команды останова – через внешний сигнал или встроенный таймер.
2. Постепенное снижение напряжения – по линейному или криволинейному закону (S-образная кривая).
3. Контроль времени торможения – регулируемая задержка от 1 до 60 секунд.

Ключевые преимущества технологии:

• Исключение обратных гидроударов в насосных системах
• Снижение износа шестерен, муфт и подшипников
• Предотвращение сдвига грузов на конвейерах
• Уменьшение механических напряжений в фундаментах

Параметр	Резкий останов	Плавный останов
Пиковая нагрузка на редуктор	≥ 300%	≤ 110%
Вибрация при останове	Критическая	Минимальная
Срок службы подшипников	1-2 года	5-7 лет

Для реализации функции критически важен точный расчет времени торможения с учетом:

• Момента инерции нагрузки

• Требуемого ускорения замедления

• Тепловых характеристик двигателя

Байпасный контактор и его назначение после запуска

После завершения плавного разгона и выхода двигателя на номинальную скорость устройство плавного пуска (УПП) переключает нагрузку на байпасный контактор. Этот контактор представляет собой мощный электромагнитный переключатель, устанавливаемый параллельно силовым тиристорам или симисторам УПП. Его ключевая задача – шунтировать полупроводниковые элементы после достижения двигателем рабочих оборотов.

Активация байпасного контактора позволяет полностью отключить тиристорную группу УПП от цепи протекания тока. Это исключает нагрев полупроводниковых компонентов и связанные с ним энергопотери, так как ток начинает протекать через механические контакты с минимальным сопротивлением. УПП переходит в режим мониторинга, сохраняя защитные функции, но не участвуя в передаче энергии.

Преимущества использования байпасного контактора

• Снижение тепловыделения: Тепловыделение в полупроводниках УПП прекращается, что повышает надежность и срок службы устройства.
• Энергоэффективность: Устранение падения напряжения на тиристорах (обычно 1.5-2.5В) сокращает потери мощности до 3%.
• Резервная защита: При аварии контактор мгновенно размыкается, а УПП берет на себя управление остановкой двигателя.
• Компактность: Позволяет использовать УПП меньших габаритов, так как полупроводники не работают в продолжительном режиме.

Режим работы	Путь тока	Статус УПП
Плавный пуск	Через тиристоры УПП	Активное управление напряжением
Рабочий режим	Через контакты байпасного контактора	Мониторинг без передачи тока

Типоразмеры УПП: критерии выбора по мощности двигателя

Основным критерием выбора типоразмера устройства плавного пуска (УПП) является номинальная мощность подключаемого асинхронного электродвигателя. Производители УПП указывают диапазон мощностей двигателей, с которыми способно работать конкретное устройство. Эта информация всегда содержится в технической документации и на шильдике прибора.

При подборе необходимо учитывать не только номинальную мощность двигателя, но и его эксплуатационные условия: частоту пусков, продолжительность работы, характер нагрузки (вентиляторная, поршневой насос, конвейер и т.д.). Нагрузки с высоким пусковым моментом или требующие частых реверсов могут потребовать УПП на ступень выше расчетного значения по мощности.

Ключевые факторы выбора

При выборе типоразмера УПП по мощности двигателя ориентируются на:

• Номинальный ток двигателя (I_н): УПП подбирают так, чтобы его максимальный рабочий ток превышал I_н двигателя минимум на 10-15%. Это основной параметр.
• Пусковой ток: Хотя УПП ограничивает пусковой ток, его пиковое значение при запуске должно быть ниже максимально допустимого тока УПП.
• Напряжение сети: УПП должен соответствовать напряжению питающей сети (380В, 660В и т.д.).
• Коэффициент мощности (cos φ) и КПД двигателя: Учитываются для точного расчета фактического потребляемого тока.

Пример подбора по мощности (сеть 380В, 50Гц):

Мощность двигателя (кВт)	Примерный номинальный ток двигателя (А)	Рекомендуемый диапазон тока УПП (А)
7.5	~15-17	18-25
15	~30-32	32-40
22	~42-45	45-60
37	~70-75	75-85
55	~100-105	105-125

Важно: Для двигателей, работающих в тяжелых условиях (высокая температура окружающей среды +40°C и выше, частая работа на пределе мощности, длительные пуски), или для нагрузок с большим моментом инерции (мельницы, дробилки) рекомендуется выбирать УПП с запасом по току на 20-30% относительно номинального тока двигателя. Это предотвращает перегрев силовых ключей (тиристоров) и повышает надежность системы.

Подключение к сети: схемы "звезда" и особенности коммутации

При использовании УПП для асинхронных двигателей 380В чаще всего применяется схема подключения "звезда". В данной конфигурации три обмотки статора объединяются в одной нейтральной точке, а питание подается на свободные концы фаз. Это снижает пусковое напряжение на каждой обмотке до 220В, что уменьшает начальный крутящий момент и токовые перегрузки.

Коммутация реализуется через три пары встречно-параллельных тиристоров или симисторов, включенных последовательно в каждую фазную линию перед обмотками. Управляющая плата УПП регулирует угол открытия полупроводниковых ключей, плавно наращивая напряжение на двигателе в течение заданного времени. Важно отметить, что при таком подключении нейтраль двигателя не соединяется с питающей сетью.

Особенности коммутации в схеме "звезда"

Ключевые ограничения и требования:

• Отсутствие реверса: Стандартные 3-фазные УПП не поддерживают изменение направления вращения без внешних контакторов
• Запрет коммутации нуля: Нейтральная точка двигателя должна оставаться незамкнутой на питающую нейтраль
• Синхронизация фаз: Система управления требует точного контроля напряжения и частоты всех трех фаз сети

Параметр	Влияние на работу
Несимметрия сети >2%	Вызывает перекос токов в обмотках и сбои регулирования
Длина кабеля >50м	Требует установки дросселей для подавления гармоник
Частота переключений	Ограничивается тепловым режимом полупроводниковых ключей

Критические ошибки монтажа:

1. Подключение нейтрали двигателя к питающему нулю (вызывает межвитковое КЗ)
2. Установка автоматических выключателей между УПП и двигателем
3. Использование нерекомендованного сечения кабелей, ведущее к перегреву тиристоров

Сигнальные контакты: контроль состояния и аварий

Сигнальные контакты в УПП выполняют критически важную функцию передачи информации о текущем режиме работы устройства и аварийных событиях во внешние системы управления. Эти сухие релейные или транзисторные выходы обеспечивают гальваническую развязку и формируют дискретные сигналы для интеграции с ПЛК, SCADA-системами или световой сигнализацией.

Основная классификация сигнальных контактов разделяется на три категории: статусные (состояние "Готов", "Пуск", "Работа", "Останов"), предупреждающие (активация защиты по току/температуре) и аварийные (неисправности, требующие немедленного вмешательства). Каждый контакт программируется на срабатывание при конкретных условиях согласно логике устройства.

Типы аварийных сигналов и диагностика

При возникновении нештатных ситуаций УПП активирует соответствующие контакты, передавая код ошибки через:

• Реле аварийного останова (перегрузка по току > 300%)
• Транзисторный выход защиты от перегрева (температура ключей > 85°C)
• Сигнал асимметрии фаз (разбаланс токов > 15%)
• Контакты контроля обрыва цепи управления

Для упрощения диагностики современные УПП используют табличную индикацию неисправностей:

Код ошибки	Тип аварии	Действия
E01	Короткое замыкание	Проверка обмоток двигателя
E04	Перегрев радиатора	Очистка вентиляционных каналов
E07	Потеря фазы питания	Контроль входного напряжения

Сигнальные выходы позволяют реализовать автоматические реакции системы: отключение смежного оборудования при аварии УПП, запуск резервного вентилятора при перегреве, или блокировку повторного пуска до устранения неисправности. Корректная настройка этих контактов существенно повышает отказоустойчивость электропривода.

Параметрирование через интерфейс: кнопки и потенциометры

Основные настройки плавного пуска задаются через физический интерфейс управления, где кнопки обеспечивают навигацию по меню, а потенциометры – точную регулировку значений. Кнопки типа "Вверх/Вниз" или "Ввод/Отмена" позволяют выбирать целевые параметры (время разгона, напряжение старта, ограничение тока), подтверждать изменения и переключаться между режимами.

Потенциометры используются для аналоговой установки числовых значений выбранных параметров. Вращение ручки изменяет сопротивление, что преобразуется в цифровой сигнал для контроллера. Например, поворот по часовой стрелке увеличивает время разгона от 5 до 60 секунд, а против – уменьшает. Такая схема обеспечивает интуитивную настройку без специализированного ПО.

Ключевые особенности ручного параметрирования

• Индикация состояний: Светодиодные дисплеи или сегментные индикаторы отображают активный параметр и его значение
• Предустановки: Кнопка Quick Save сохраняет частые конфигурации для разных двигателей
• Защита от ошибок: Двухэтапное подтверждение изменений кнопкой ENTER предотвращает случайные сбросы

Элемент	Функция	Пример параметров
Кнопка ▲/▼	Выбор параметра в меню	Ustart, taccel, Ilimit
Потенциометр	Установка значения	0.2...60 сек, 30...100% Uном
Кнопка SET	Сохранение в память EEPROM	Запись профиля №1-3

Анализ теплового режима и условия перегрузки

Тепловой режим двигателя при использовании УПП требует особого внимания, так как в процессе плавного пуска происходит выделение значительной тепловой энергии. В отличие от прямого пуска, где пусковые токи действуют кратковременно, УПП продлевает период повышенного тока, что может привести к перегреву обмоток статора и ротора. Недостаточное охлаждение на низких скоростях вращения вентилятора усугубляет этот эффект.

Расчёт тепловой нагрузки должен учитывать не только продолжительность пуска, но и частоту включений в единицу времени. Каждое срабатывание УПП генерирует тепловой импульс, который суммируется с остаточным нагревом от предыдущих циклов. Критически важно моделировать тепловые процессы с учётом реальных характеристик двигателя и параметров окружающей среды для предотвращения термического повреждения изоляции.

Ключевые аспекты защиты при перегрузках

УПП интегрирует функции тепловой защиты, отслеживая ток в реальном времени через встроенные датчики или математические модели перегрузки. Алгоритмы анализируют:

• Величину превышения номинального тока (например, 150% I_н)
• Длительность воздействия перегрузки
• Накопленную тепловую энергию на основе I²t

При обнаружении опасного перегрева возможны следующие реакции системы:

1. Подача сигнала предупреждения без отключения
2. Прерывание процесса пуска
3. Аварийное отключение двигателя с блокировкой повторного запуска

Фактор риска	Последствия	Мера компенсации в УПП
Повторно-кратковременный режим	Накопление тепла в обмотках	Расчёт допустимой частоты пусков
Затяжной пуск (>30 сек)	Перегрев силовых ключей	Динамическая коррекция времени разгона
Механическая перегрузка	Рост тока статора	Ограничение крутящего момента

Для двигателей, работающих в тяжёлых условиях, применяется компенсация снижения теплоотдачи на малых оборотах путём принудительного ограничения времени пуска или установки дополнительного охлаждения. Современные УПП с цифровым управлением используют адаптивные тепловые модели, учитывающие фактическое состояние изоляции и историю эксплуатации.

Защитные функции: от КЗ, перегрева, обрыва фазы

Современные устройства плавного пуска (УПП) оснащаются комплексом защит, критически важных для сохранности как самого электродвигателя, так и силовых цепей устройства. Эти функции непрерывно контролируют ключевые параметры работы и мгновенно отключают питание при возникновении аварийных ситуаций, предотвращая дорогостоящие поломки.

Основными угрозами, от которых защищает УПП, являются короткие замыкания (КЗ), перегрев и обрыв фазы. Каждая из этих неисправностей требует специфических алгоритмов обнаружения и реагирования, реализованных в электронике контроллера УПП.

Защита от коротких замыканий (КЗ)

Токовая отсечка является самой быстродействующей защитой УПП. Она реагирует на резкое, многократное превышение номинального тока двигателя, характерное для КЗ в обмотках статора, кабельных линиях или на выводах.

• Принцип работы: Микропроцессор УПП постоянно измеряет мгновенные значения токов по фазам через датчики (трансформаторы тока). При превышении установленного порога срабатывания (обычно в 8-14 раз от I_ном двигателя) за время, меньшее полупериода сетевого напряжения (менее 10 мс), устройство немедленно отключает тиристорные ключи, разрывая цепь.
• Ключевая особенность: Крайне высокое быстродействие, необходимое для ограничения разрушительной энергии КЗ и предотвращения выгорания силовых тиристоров.

Защита от перегрева

Перегрев – частая причина выхода из строя электродвигателей. УПП моделирует тепловое состояние двигателя и защищает его от перегрузок по току.

• Тепловая модель (I²t): Контроллер УПП вычисляет интеграл от квадрата действующего значения тока двигателя по времени (∫I²dt). Это значение пропорционально выделяемому в обмотках теплу.
• Учет времени: Защита учитывает не только величину перегрузки, но и ее продолжительность. Кратковременные пусковые токи не вызывают срабатывания, тогда как длительная работа даже с умеренной перегрузкой (например, 115% от I_ном) приведет к отключению.
• Компенсация: Модель часто включает функцию "охлаждения", снижая расчетное тепловое состояние двигателя при его остановке или работе на малой нагрузке.

Защита от обрыва фазы и асимметрии

Обрыв одной фазы или значительная асимметрия напряжений/токов приводят к перегреву обмоток и качаниям двигателя. УПП постоянно контролирует баланс системы.

• Обрыв фазы: Детектируется при падении тока в одной из фаз ниже установленного порога (обычно 10-20% от ожидаемого тока холостого хода или номинального) при наличии тока в других фазах. Отключение происходит практически мгновенно.
• Асимметрия токов/напряжений: УПП вычисляет разницу между фазными токами (или напряжениями). При превышении заданного предела несимметрии (например, >15% для токов) в течение определенного времени, срабатывает защита.
• Последствия предотвращения: Эта защита исключает работу двигателя в неполнофазном режиме, когда по оставшимся фазам протекают токи, значительно превышающие номинальные, что неизбежно ведет к перегреву.

Дополнительные аспекты и настройка:

• Пороги срабатывания (ток отсечки, уровень перегрузки, допустимая асимметрия) и временные характеристики (выдержка времени тепловой защиты) обычно настраиваются пользователем в широких пределах в соответствии с параметрами конкретного двигателя и технологического процесса.
• Информация о срабатывании защиты (код ошибки, параметры в момент аварии) сохраняется в памяти УПП для последующего анализа причин отказа.

Тип защиты	Объект защиты	Основной контролируемый параметр	Типичный диапазон уставок
Токовая отсечка (КЗ)	Тиристоры, кабели, обмотки статора	Мгновенный фазный ток	8.0 x Iном - 14.0 x Iном
Тепловая (Перегрузка)	Обмотки двигателя	∫I²dt (Тепловое состояние)	Класс 10, 20, 30; 105% - 150% Iном
Обрыв фазы / Асимметрия	Обмотки двигателя	Баланс фазных токов	Обрыв: 10-20% Iхх; Асимметрия: 10-30% ΔI

Классы энергоэффективности и снижение реактивной мощности

Устройства плавного пуска (УПП) напрямую влияют на соответствие двигателей международным классам энергоэффективности (IE1–IE5), минимизируя потери при запуске. За счет регулировки напряжения и тока в начальный момент достигается снижение пикового энергопотребления, что позволяет эксплуатировать двигатель в оптимальном режиме согласно требованиям класса IE3 или выше.

Реактивная мощность, возникающая при прямом пуске из-за высоких пусковых токов, существенно снижает коэффициент мощности сети. УПП ограничивают броски тока, уменьшая долю реактивной составляющей мощности и предотвращая перегрузку трансформаторов и кабелей. Это особенно критично в системах с высокой индуктивной нагрузкой.

Ключевые аспекты влияния УПП

Связь с классами IE:

• Соответствие стандартам IEC 60034-30: УПП обеспечивают плавный разгон без перегрева обмоток, сохраняя КПД двигателя на уровне IE3/IE4.
• Снижение потерь в меди: Контроль тока уменьшает резистивные потери на 15–30% в пусковой фазе.

Борьба с реактивной мощностью:

1. Ограничение фазового сдвига: Тиристорное управление минимизирует сдвиг между током и напряжением.
2. Динамическая коррекция: Автоматическая адаптация длительности импульсов напряжения снижает Q_реакт на 40–60%.

Параметр	Прямой пуск	С УПП
Пиковый ток (% от Iном)	600–800%	150–350%
Реактивная мощность при пуске	Максимальная	Снижена до 55%
Коэффициент мощности (cos φ)	0.3–0.5	0.7–0.9

Долгосрочный эффект: Системное уменьшение реактивной мощности повышает ресурс коммутационной аппаратуры и снижает штрафы за низкий cos φ. Для двигателей мощностью свыше 10 кВт это дает экономию 7–12% на этапе пуска.

Типичные сферы применения: насосы, вентиляторы, конвейеры

Устройства плавного пуска (УПП) критически важны для оборудования с высокой инерционной нагрузкой или ударным характером запуска. Насосы, вентиляторы и конвейеры составляют основную область их промышленного применения из-за специфических требований к управлению моментом вращения.

Без УПП прямой пуск вызывает экстремальные механические нагрузки и скачки тока, сокращающие ресурс двигателя и подключенных механизмов. Плавный разгон минимизирует гидравлические удары, проскальзывание лент и деформацию приводных валов.

Ключевые преимущества в различных сферах

• Насосы:
  Предотвращение гидроударов при запуске/остановке за счёт постепенного роста давления. Защита трубопроводов, задвижек и уплотнений. Снижение кавитации в крыльчатке.
• Вентиляторы:
  Устранение инерционных перегрузок при раскрутке массивных лопастей. Исключение вибраций в воздуховодах. Оптимизация энергопотребления при частых пусках.
• Конвейеры:
  Ликвидация рывков, вызывающих проскальзывание ленты или разрыв материала. Плавное натяжение тяговых цепей. Защита редукторов от ударных крутящих моментов.

Монтаж в электрощите: требования к вентиляции

Устройства плавного пуска (УПП) при работе выделяют значительное количество тепла, особенно на силовых полупроводниковых элементах (тиристорах/симисторах) и токоограничивающих резисторах в цепи байпаса. Это тепловыделение является основным фактором, определяющим требования к монтажу и вентиляции внутри электрощита. Недостаточный теплоотвод приводит к перегреву УПП, снижению его эффективности, сокращению срока службы и, в критических случаях, к аварийному отключению или выходу из строя.

Для обеспечения надежной работы УПП критически важно обеспечить эффективный отвод генерируемого тепла из объема щита. Это достигается за счет соблюдения минимальных расстояний до других тепловыделяющих компонентов (частотных преобразователей, тормозных резисторов, мощных контакторов) и обеспечения свободной циркуляции воздуха вокруг корпуса УПП. Минимальные зазоры, указанные производителем в технической документации (обычно не менее 100 мм сверху и снизу), должны строго соблюдаться.

Ключевые требования и рекомендации

Для обеспечения адекватной вентиляции и теплоотвода при монтаже УПП в электрощите необходимо:

• Соблюдение минимальных зазоров: Обеспечить свободное пространство вокруг УПП, особенно сверху и снизу, согласно паспортным данным устройства (типовые значения – от 100 мм).
• Ориентация устройства: Монтировать УПП в вертикальном положении, если это прямо указано производителем (чаще всего). Горизонтальный монтаж может нарушить естественную конвекцию.
• Расположение в щите: Размещать УПП в верхней части щита, так как горячий воздух поднимается вверх. Избегать установки непосредственно над другими мощными источниками тепла.
• Обеспечение воздушного потока:
  • Естественная вентиляция: Для щитов с умеренной тепловой нагрузкой достаточно перфорации (вентиляционных отверстий с сеткой) в нижней (для входа холодного воздуха) и верхней (для выхода горячего воздуха) частях дверцы и/или боковых стенок корпуса щита. Площадь отверстий должна соответствовать суммарному тепловыделению оборудования в щите.
  • Принудительная вентиляция: При высоком тепловыделении или в закрытых щитах без достаточной перфорации обязательно применение вентиляторов. Рекомендуется устанавливать вытяжные вентиляторы в верхней части щита и приточные – в нижней.
• Расчет тепловыделения: Обязательно рассчитать суммарное тепловыделение всего оборудования, установленного в щите (УПП, ПЧ, источники питания и т.д.), используя данные из их паспортов. Тепловыделение УПП обычно составляет 1-3% от его номинальной мощности.

Типовая мощность УПП	Номинальный ток	Примерное тепловыделение (Вт)
22 кВт (30 л.с.)	~42 А	40 - 80 Вт
55 кВт (75 л.с.)	~100 А	100 - 200 Вт
90 кВт (125 л.с.)	~170 А	170 - 340 Вт

Категорически недопустимо:

1. Устанавливать УПП в полностью закрытые шкафы без перфорации и вентиляторов.
2. Загромождать пространство вокруг УПП кабелями или другими устройствами, блокируя циркуляцию воздуха.
3. Размещать УПП вплотную к верхней крышке щита или над оборудованием с высоким тепловыделением.
4. Допускать попадание прямых солнечных лучей на щит, что значительно повышает температуру внутри.
5. Устанавливать принудительные вентиляторы без учета необходимого воздушного потока и направления (всасывание снизу, выдув сверху).

Регулярный контроль температуры воздуха внутри щита вблизи УПП с помощью термометра или термопары является обязательной мерой для проверки эффективности системы вентиляции. Температура не должна превышать максимально допустимую рабочую температуру УПП (обычно +40°C...+50°C в точке установки) и других компонентов щита.

Подключение внешнего управления и автоматов защиты

Для интеграции УПП в систему автоматизации используются цепи внешнего управления. Клеммы STOP, START и JOG на корпусе устройства подключаются к кнопочным постам, реле ПЛК или дискретным выходам контроллера согласно схеме производителя. Обязательно соблюдение класса изоляции управляющих сигналов и их гальваническая развязка от силовых цепей во избежание помех.

Автоматы защиты устанавливаются последовательно с УПП для аварийного отключения при коротких замыканиях или перегрузках. Рекомендуется использовать:

• Автоматический выключатель типа D на входе питания для защиты от токов КЗ
• Тепловое реле или электронный перегрузочный реле на выходе УПП с уставкой, соответствующей номиналу двигателя
• Предохранители класса gG при работе с высокими пусковыми токами

Критические параметры при выборе защиты:

Характеристика	Входной автомат	Термореле
Ток уставки	≥ 1.5×Iном УПП	100-105% Iном двигателя
Время срабатывания	< 20 мс при КЗ	Зависит от кривой нагрева двигателя

Цепи аварийного останова (например, через реле безопасности) должны коммутировать питание катушки главного контактора, а не сигналы управления. Для двигателей свыше 15 кВт дополнительно устанавливают токовые трансформаторы с подключением к встроенным защитам УПП или внешнему мониторингу.

Диагностика неисправностей через коды ошибок

Современные устройства плавного пуска (УПП) оснащены встроенной системой самодиагностики, которая фиксирует отклонения от нормального режима работы. При возникновении неисправности контроллер УПП генерирует уникальный цифровой или буквенно-цифровой код, указывающий на характер проблемы. Эти коды хранятся в энергонезависимой памяти устройства даже после отключения питания.

Для считывания ошибок используются интерфейсы связи (RS-485, Modbus) или встроенные дисплеи на корпусе УПП. Некоторые модели поддерживают индикацию через светодиодные мигающие сигналы. Расшифровка кодов выполняется по технической документации производителя, где каждый идентификатор соотнесен с конкретным типом сбоя.

Типовые коды ошибок и их интерпретация

• Overcurrent (OC): Превышение допустимого тока двигателя. Причины: механическая перегрузка, заклинивание ротора, короткое замыкание.
• Phase Loss (PHL): Обрыв фазы на входе или выходе УПП. Проверка: целостность кабелей, контактов пускателя, напряжения сети.
• Overheating (OH): Перегрев силовых тиристоров. Требуется: очистка радиаторов, проверка вентиляции, контроль нагрузки.
• Start Timeout (STO): Двигатель не достиг номинальной скорости в заданное время. Диагностика: корректировка времени разгона, анализ момента нагрузки.

Код ошибки	Описание	Критичность
SCF	Короткое замыкание на выходе	Экстренная остановка
UV	Пониженное напряжение питания	Предупреждение/Блокировка
THR	Срабатывание термореле двигателя	Защитное отключение

После устранения неисправности коды необходимо сбрасывать вручную через интерфейс управления. Игнорирование повторяющихся ошибок одной категории указывает на системную проблему, требующую углубленной диагностики схемы управления или параметризации УПП. Регулярный анализ журнала ошибок повышает надежность эксплуатации электропривода.

Техобслуживание: чистка контактов и проверка паст

Чистота контактных поверхностей силовых цепей УПП критически важна для его надежной работы. Загрязнения (пыль, окислы, нагар), возникающие в процессе эксплуатации, увеличивают переходное сопротивление контактов. Это приводит к локальному перегреву, искрению, повышенным потерям мощности и, в конечном итоге, к выходу из строя контактной группы или силовых тиристоров/симисторов. Регулярная очистка контактов в соответствии с регламентом производителя является обязательной профилактической мерой.

Теплопроводящие пасты, нанесенные на поверхности сопряжения силовых полупроводников с радиаторами охлаждения, со временем теряют свои свойства – высыхают, расслаиваются или теряют однородность. Пересохшая или некачественная паста резко ухудшает теплопередачу, что вызывает перегрев полупроводниковых элементов даже при нормальных рабочих токах. Проверка состояния и своевременное обновление термопасты – ключевая операция для предотвращения теплового пробоя и обеспечения эффективного охлаждения силового модуля.

Процедура обслуживания контактов и паст

1. Полное отключение и безопасность: Убедитесь, что УПП полностью обесточен (отключен от сети и нагрузки), и выдержаны все необходимые временные интервалы для разряда конденсаторов. Примите меры против случайной подачи напряжения.
2. Демонтаж силовых шин/проводов: Аккуратно отсоедините силовые кабели/шины, подключенные к контактным площадкам УПП. Зафиксируйте их положение для последующей правильной сборки.
3. Визуальный осмотр: Тщательно осмотрите контактные поверхности на силовых клеммах УПП и наконечниках кабелей/шин. Ищите признаки окисления, подгаров, оплавления, механических повреждений или следов перегрева (изменение цвета металла).
4. Очистка контактов:
   • Используйте мелкозернистую стеклоткань, специальную контактную салфетку или ластик для очистки металлических поверхностей от окислов и легких загрязнений.
   • Для стойких загрязнений или нагара допустимо очень осторожное применение мелкой наждачной бумаги (зернистость не ниже 400).
   • После механической очистки обязательно удалите все абразивные частицы и остатки чистящих средств с помощью безворсовой салфетки, смоченной в техническом спирте или специальном очистителе контактов (не оставляющем маслянистой пленки). Контакты должны быть абсолютно сухими перед дальнейшими действиями.
5. Проверка и замена теплопроводящей пасты:
   • При наличии доступа к силовым полупроводникам на радиаторах (обычно требует частичной разборки корпуса или снятия модуля), визуально оцените состояние термоинтерфейса.
   • Если паста высохла, потрескалась, стала неоднородной или ее слой слишком тонкий/толстый – ее необходимо заменить.
   • Тщательно удалите старую пасту с поверхности радиатора и полупроводника с помощью безворсовой салфетки и технического спирта. Поверхности должны быть обезжирены и высушены.
   • Нанесите тонкий, равномерный слой качественной теплопроводящей пасты (типа КПТ-8, Arctic MX-4, Noctua NT-H1 или аналога) на контактирующую поверхность полупроводника. Избегайте избытка пасты и ее попадания на соседние компоненты или контакты.
6. Сборка и контроль момента затяжки: Соберите все узлы в обратном порядке. При подключении силовых шин/кабелей соблюдайте рекомендованный производителем момент затяжки клеммных соединений. Недостаточный момент ведет к плохому контакту и нагреву, избыточный – может повредить клемму.

Контроль качества и используемые материалы

После очистки контактные поверхности должны быть гладкими, блестящими (для медных/латунных контактов) и не иметь видимых дефектов. Качество нанесения термопасты оценивается по равномерности тонкого слоя без пустот и избыточного выдавливания по краям.

Материал/Средство	Назначение	Требования
Стеклоткань / Контактная салфетка	Первичная очистка контактов	Мелкозернистая, чистая
Технический спирт / Очиститель контактов	Обезжиривание, удаление остатков	Быстроиспаряющийся, не оставляющий следов
Теплопроводящая паста	Термоинтерфейс радиатор/полупроводник	Высокая теплопроводность, электроизоляционные свойства (если требуется), термостабильность
Динамометрический ключ	Затяжка силовых клемм	Соответствие диапазону моментов, указанному в инструкции к УПП

Меры безопасности

• Работа только при полном отсутствии напряжения! Проверяйте отсутствие фазы индикатором или мультиметром.
• Используйте диэлектрические перчатки и инструмент с изолированными рукоятками.
• Соблюдайте осторожность при работе со спиртом и чистящими средствами (проветривание, отсутствие открытого огня).
• Избегайте попадания термопасты на кожу и особенно в глаза.

Особенности пуска двигателей в тяжёлых режимах

Тяжёлые пусковые условия характеризуются повышенной механической инерцией нагрузки или необходимостью запуска под значительным моментом сопротивления. Типичные примеры: дробилки, вентиляторы с большими лопастями, компрессоры, конвейеры с предварительной загрузкой, центрифуги. В таких случаях момент инерции системы настолько велик, что стандартный прямой пуск становится невозможным или разрушительным.

Основная проблема при прямом включении – многократное превышение номинального тока (в 6-10 раз), вызывающее просадки напряжения в сети, перегрев обмоток и ускоренную деградацию изоляции. Механический удар при резком приложении крутящего момента провоцирует рывки, скручивание валов, повреждение муфт, редукторов и приводных механизмов.

Принципы работы УПП для тяжёлых пусков

Фазовое регулирование напряжения – ключевой метод. УПП ограничивает ток и момент на валу за счёт постепенного увеличения напряжения на статоре через управление углом открытия тиристоров. Это реализуется по заданной характеристике:

• Линейный рост: напряжение равномерно повышается от начального уровня (30-60% U_ном) до номинала за время, достаточное для разгона нагрузки без перегрузки
• Токозависимая кривая: система динамически корректирует напряжение при превышении заданного порога тока

Для сложных случаев применяют дополнительные функции:

1. Предварительный подмагничивание: подача пониженного напряжения перед стартом для устранения люфтов в механической передаче
2. Импульсный старт: кратковременная подача повышенного напряжения для первоначального "срыва" нагрузки
3. Контроль момента и тока в реальном времени с адаптацией кривой разгона

Преимущества УПП vs. Прямой пуск в тяжёлых режимах:

Параметр	Прямой пуск	УПП
Пиковый ток	600-1000% Iном	150-350% Iном
Механические удары	Критические	Минимизированы
Время разгона	Короткое (неуправляемое)	Программируемое (до 60 сек)
Износ оборудования	Экстремальный	Снижен в 3-5 раз

Эффект достигается за счёт плавного преобразования избыточной электрической энергии в тепловую на тиристорах при ограничении крутящего момента. Это требует обязательного расчёта тепловых потерь и выбора УПП с запасом по току для длительных пусков.

Примеры расчетов параметров для центробежного насоса

Расчет мощности двигателя для центробежного насоса выполняется по формуле: P = (ρ × g × Q × H) / (η × 1000), где P – мощность (кВт), ρ – плотность жидкости (кг/м³), g – ускорение свободного падения (9,81 м/с²), Q – расход (м³/с), H – напор (м), η – КПД насоса (0,6-0,8). Для воды (ρ=1000 кг/м³) при Q=0,05 м³/с, H=30 м и η=0,7: P = (1000 × 9,81 × 0,05 × 30) / (0,7 × 1000) ≈ 21 кВт.

Номинальный ток двигателя вычисляется как Iн = P × 1000 / (√3 × U × cosφ × ηдв), где U – напряжение (В), cosφ – коэффициент мощности (0,85-0,92), ηдв – КПД двигателя (0,9-0,95). Для P=21 кВт, U=380 В, cosφ=0,88, ηдв=0,93: Iн = 21000 / (1,732 × 380 × 0,88 × 0,93) ≈ 40 А. При выборе УПП ток должен превышать Iн на 15-20%.

Расчет времени пуска с УПП

Время разгона насоса определяется по формуле: t = (J × Δω) / (Mср - Mс), где J – момент инерции системы (кг·м²), Δω – изменение угловой скорости (рад/с), Mср – средний момент двигателя при пуске (Н·м), Mс – момент сопротивления насоса (Н·м).

1. Момент инерции ротора (J=0,8 кг·м²)
2. Δω = 2π × n / 60 = 2×3,14×1500/60 ≈ 157 рад/с
3. Mср = (0,45 × 9550 × P) / n = (0,45 × 9550 × 21) / 1500 ≈ 60 Н·м
4. Mс = (0,3 × 9550 × P) / n = (0,3 × 9550 × 21) / 1500 ≈ 40 Н·м

t = (0,8 × 157) / (60 - 40) ≈ 6,3 секунды. Для плавного пуска рекомендуется устанавливать время разгона в УПП на 20-25% больше расчетного – около 7,5-8 секунд.

Параметр	Значение	Единицы
Пусковой ток без УПП	240-280	А (6-7×Iн)
Ограничение тока УПП	160-180	А (4-4,5×Iн)
Минимальное напряжение	60-70	% от Uн

Мифы о плавном пуске: разбор ограничений технологии

Несмотря на доказанную эффективность устройств плавного пуска (УПП), вокруг их возможностей существует ряд заблуждений. Эти мифы часто приводят к завышенным ожиданиям или неправильному применению технологии в промышленных системах.

Критически важно разграничивать реальные функции УПП и распространённые маркетинговые преувеличения. Рассмотрим ключевые ограничения, которые часто игнорируются при выборе оборудования.

Распространённые заблуждения и реальные ограничения

• Миф: УПП полностью устраняет пусковые токи
  Реальность: Устройство лишь ограничивает ток (обычно до 150-400% номинального), но не ликвидирует его полностью. Значение зависит от настроек и механической нагрузки.
• Миф: Плавный пуск защищает от всех перегрузок
  Реальность: УПП обеспечивает защиту только во время пуска/останова. Для постоянной защиты требуются дополнительные реле или автоматические выключатели.
• Миф: Технология подходит для любых типов двигателей
  Реальность: Эффективность снижается при работе с:
  • Однофазными двигателями
  • Высокоинерционными нагрузками (мельницы, вентиляторы)
  • Приложениями с постоянным моментом (конвейеры под углом)
• Миф: УПП заменяет частотный преобразователь
  Реальность: В отличие от ЧРП, УПП не регулирует скорость в рабочем режиме и не обеспечивает точный контроль момента.

Миф	Физическое ограничение
"Плавный пуск экономит энергию"	Экономия возникает только при частых пусках. В режиме работы УПП потребляет дополнительную энергию на нагрев тиристоров
"УПП предотвращает износ редукторов"	Снижает ударные нагрузки, но не компенсирует вибрации и перекосы валов – основные причины износа шестерён

При выборе между УПП и частотником критически оцените требования к точности управления моментом, диапазону скоростей и бюджету. Для простых задач пуска/останова УПП остаётся экономичным решением, но не универсальным.

Современные тренды: цифровые УПП с шиной связи

Цифровые УПП с поддержкой промышленных шин связи становятся стандартом в автоматизированных системах. Они интегрируют микропроцессорное управление пуском двигателя с возможностью обмена данными через протоколы Modbus, Profibus, CANopen или Ethernet/IP. Это позволяет передавать параметры работы (ток, напряжение, температуру) в режиме реального времени и удалённо корректировать настройки без физического доступа к устройству.

Такая интеграция обеспечивает глубокую диагностику: система фиксирует аномалии (перегрузки, асимметрию фаз, пропуски зажигания), сохраняя журналы событий для анализа. Шинное подключение сокращает объём монтажа – вместо отдельных аналоговых сигналов и управляющих кабелей используется одна витая пара или оптоволокно, снижая стоимость инсталляции и упрощая масштабирование.

Ключевые преимущества интеллектуальных УПП

• Централизованный мониторинг: Диспетчеризация сотен приводов через SCADA-систему или ПЛК
• Адаптивные алгоритмы: Автоподстройка параметров пуска под нагрузку на основе телеметрии
• Упреждающее ТО: Прогнозирование износа симисторов по статистике срабатываний

Функция	Аналоговые УПП	Цифровые УПП с шиной
Дистанционная настройка	Ручная (потенциометры)	Программная (HMI/ПК)
Диагностика неисправностей	Индикация светодиодами	Детализированные коды ошибок через протокол
Интеграция в АСУ ТП	Через дискретные сигналы	Непосредственно в шинную топологию

Внедрение цифровых интерфейсов открывает путь для IIoT: данные с УПП могут поступать в облачные платформы для машинного обучения, оптимизации энергопотребления и формирования цифровых двойников технологических линий. Производители добавляют встроенные веб-серверы для конфигурации через браузер и OPC UA-шлюзы для совместимости с Industry 4.0.

Эволюция протоколов (например, переход на TSN-Ethernet) решает проблемы задержек в критических системах. Однако сохраняются вызовы: необходимость киберзащиты шинных соединений, обучение персонала и совместимость оборудования разных вендоров. Развитие стандартов Open Source (как OMLOX) потенциально снизит риски vendor lock-in.

Документация: изучение паспортных данных и схем

Перед подключением и настройкой устройства плавного пуска (УПП) обязательным этапом является тщательное изучение сопроводительной документации. Паспорт изделия содержит критически важные сведения о технических характеристиках, условиях эксплуатации, ограничениях и требованиях безопасности. Пренебрежение этим этапом может привести к некорректной работе, повреждению оборудования или созданию аварийных ситуаций.

Особое внимание уделите разделу с электрическими схемами подключения. Они детализируют коммутацию силовых цепей двигателя, управляющих сигналов (пуск/стоп, байпас), интерфейсов связи (если предусмотрены) и цепей защиты. Схемы четко указывают точки подключения внешних компонентов: трансформаторов тока, датчиков перегрузки, внешних резисторов или шунтов, а также релейных выходов для сигнализации или управления байпасным контактором.

Ключевые разделы документации для анализа

• Номинальные параметры: ток (номинальный и пусковой), напряжение сети, мощность двигателя, диапазон рабочих температур.
• Функциональные возможности: методы пуска/останова (напряжение, ток, крутящий момент), наличие байпаса, поддерживаемые режимы работы.
• Защитные функции: перечень встроенных защит (перегрузка, обрыв фазы, КЗ, перегрев, асимметрия) и их уставки.
• Управление и интерфейсы: типы управляющих сигналов (дискретные, аналоговые), протоколы связи (Modbus, Profibus и т.д.), назначение клемм.

Сверка фактических параметров сети и двигателя с паспортными данными УПП – необходимое условие для выбора корректных настроек и обеспечения долговечности устройства. Убедитесь, что:

1. Напряжение питания сети соответствует диапазону, указанному для УПП.
2. Номинальный и пусковой токи двигателя не превышают допустимых значений для конкретной модели УПП.
3. Тип нагрузки (вентилятор, насос, конвейер) и требуемый алгоритм пуска поддерживаются устройством.

Типичные ошибки при игнорировании документации включают:

Ошибка	Последствие
Неправильное подключение цепей управления	Отказ запуска, ложные срабатывания защиты
Игнорирование требований к сечению кабелей	Перегрев клемм, повреждение проводки
Превышение допустимой частоты пусков	Перегрев тиристоров, преждевременный выход из строя

Схемы внешних соединений (wiring diagrams) являются пошаговым руководством для монтажа. Их строгое соблюдение гарантирует электробезопасность и функциональность системы. Всегда используйте актуальную версию документации от производителя, так как конструктивные особенности и схемотехника могут меняться даже в рамках одной модельной линейки.

Список источников

При подготовке материала об устройстве плавного пуска двигателя были изучены специализированные технические публикации, нормативная документация и практические руководства от производителей электротехнического оборудования. Основное внимание уделялось принципам работы, методам снижения пусковых токов и конструктивным особенностям систем плавного пуска.

Ниже приведен перечень использованных источников, включающий профильные учебные издания, актуальные стандарты и технические описания современных устройств. Все материалы доступны в печатном виде или через официальные электронные ресурсы производителей.

• ГОСТ Р 52776-2007 "Машины электрические вращающиеся. Условия работы".
• Кацман М.М. "Электрические машины и преобразователи подвижного состава", раздел о пусковых устройствах.
• Технический каталог Schneider Electric "Устройства плавного пуска Altistart" (актуальная редакция).
• Родченко А.И. "Автоматическое управление пуском электродвигателей".
• Руководство по проектированию ABB "Softstarter Handbook" (официальный перевод).
• IEEE Std 1566 "Standard for Performance of Adjustable Speed AC Drives".
• Учебное пособие Браславского И.Я. "Энергосберегающий электропривод".
• Монтажная инструкция Siemens "3RW Soft Starters" (версия 2023 г.).

Видео: Устройство плавного пуска электродвигателя принцип работы


• Подорожание бензина - причины и прогноз на 2017 год

• Модели Buick - актуальный ряд и характеристики

• Подлокотник для Kia Rio - выбор и монтаж своими руками
