Приспособление для удобной запрессовки автомобильных сайлентблоков

Статья обновлена: 18.08.2025

Замена сайлентблоков – обязательная процедура технического обслуживания подвески автомобиля. Ручная запрессовка с применением подручных средств требует значительных физических усилий и часто приводит к повреждению новых резинометаллических элементов или посадочных мест.

Специализированный инструмент решает эти проблемы. Он обеспечивает точную центровку детали, равномерное распределение нагрузки и полное исключение ударных воздействий. Это гарантирует корректную установку сайлентблоков без деформации и увеличивает ресурс узла.

Конструкция приспособления варьируется от универсальных винтовых моделей до гидравлических стендов. Ключевые критерии выбора – совместимость с типоразмерами сайлентблоков, надежность фиксации компонентов и эргономичность работы.

Типы конструкций: винтовые, гидравлические, рычажные

Конструктивное исполнение приспособлений определяет способ преобразования прикладываемого усилия и технологию процесса запрессовки. Основные различия заключаются в механизме передачи силы на сайлентблок.

Выбор конкретного типа зависит от требуемого рабочего усилия, частоты использования и доступного бюджета. Каждая система обладает уникальными эксплуатационными характеристиками.

Винтовые: используют резьбовую пару (винт-гайка) для преобразования вращательного движения в поступательное. Отличаются простотой конструкции и независимостью от дополнительных источников энергии. Требуют значительного физического усилия оператора при работе с крупногабаритными деталями.
Гидравлические: создают давление через жидкость в цилиндре, что обеспечивает высокое усилие при минимальном вводе оператора. Оснащаются ручным или электрическим насосом. Требуют контроля герметичности системы и более сложны в обслуживании.
Рычажные: работают по принципу умножения силы через систему плеч. Отличаются компактностью и быстрым ходом штока. Имеют ограничение по максимальному усилию и требуют точной фиксации компонентов для исключения перекоса.

Расчет усилия запрессовки для разных моделей авто

Определение требуемого усилия для запрессовки сайлентблоков основывается на двух ключевых параметрах: диаметре посадочного отверстия в рычаге подвески и наружном диаметре металлической втулки сайлентблока. Чем больше эти размеры и жестче допуски, тем выше необходимое усилие. Для точного расчета применяется формула:

P = π × D × L × μ × K, где P – усилие запрессовки (кгс), D – диаметр отверстия (мм), L – длина запрессовываемой поверхности (мм), μ – коэффициент трения (0,08-0,15 для сталь/резина), K – коэффициент натяга (зависит от разницы диаметров).

Факторы, влияющие на усилие

Материал рычага: Алюминиевые сплавы требуют меньшего усилия vs. сталь
Конструкция сайлентблока: Цельнометаллические втулки vs. фланцевые
Состояние посадочного места: Коррозия или загрязнения увеличивают усилие на 40-60%

Модель авто	Диаметр (мм)	Длина (мм)	Среднее усилие (тн)
Lada Vesta (перед. рычаг)	42	60	1.8-2.2
Volkswagen Golf VII (зад. балка)	55	80	4.0-5.5
Toyota Land Cruiser (ниж. рычаг)	65	75	6.5-8.0

Практические рекомендации: Для критичных соединений (например, нижние рычаги внедорожников) используйте гидравлический пресс с усилием не менее 10 тонн. Всегда применяйте смазку (графитовая паста или мыльный раствор), снижающую трение на 25-30%. Контролируйте параллельность опорных поверхностей – перекос вызывает рост усилия в 2-3 раза и повреждает резину.

Подбор стального проката для силовых элементов

Основные силовые компоненты приспособления – рама, опорная плита и пуансон – испытывают высокие ударные и статические нагрузки при запрессовке. Для них критична прочность, минимальная упругая деформация и устойчивость к износу в точках контакта с гидравлическим домкратом и оправками.

Необходим прокат с четко нормированными механическими характеристиками, исключающий использование рядовых конструкционных сталей типа Ст3. Требуются марки, прошедшие термическое улучшение (закалку с отпуском) для достижения оптимального соотношения прочности и вязкости.

Критерии выбора и рекомендуемые марки

Приоритетные параметры при подборе:

Предел текучести (σ_т): Не менее 350 МПа для базовых элементов, от 700 МПа для пуансонов и нагруженных осей.
Ударная вязкость (KCU): Минимум 30 Дж/см² при -20°C для исключения хрупкого разрушения.
Однородность структуры: Гарантированная прокаткой и термообработкой для устранения внутренних напряжений.

Оптимальные типы проката и марки стали:

Элемент конструкции	Тип проката	Рекомендуемая сталь	Ключевые преимущества
Рама, опорная плита	Швеллер, полоса толстолистовая	30ХГСА, 40Х	Высокая σ_т (≥700 МПа), хорошая свариваемость
Пуансон, ответные втулки	Круг калиброванный, поковка	У8А, 9ХС	Износостойкость (HRC 50-55), сопротивление смятию
Направляющие, оси	Пруток круглый	45, 40Х	Сочетание прочности (σ_т ≥ 500 МПа) и обрабатываемости

Важно: Для сварных узлов (рама, станины) обязательна последующая термообработка (низкий отпуск) для снятия сварочных напряжений. Резьбовые элементы (шпильки, гайки) требуют сталей с гарантированным классом прочности (например, 40Х по ГОСТ 1759.5-87).

Изготовление основания: размеры и толщина металла

Размеры основания рассчитываются исходя из габаритов запрессовываемых сайлентблоков и требуемого усилия. Оптимальная длина составляет 300-400 мм, ширина – 150-200 мм, что обеспечивает устойчивость конструкции при работе с легковыми автомобилями. Критично предусмотреть монтажные отверстия под крепление к верстаку диаметром 10-12 мм по углам плиты.

Толщина металла выбирается с учетом нагрузки: для большинства задач достаточно стального листа 10-15 мм. Использование материала менее 8 мм недопустимо – это приведет к деформации при приложении усилия гидравлическим домкратом. Предпочтение отдается конструкционным сталям (Ст3, Ст20), исключающим хрупкое разрушение.

Ключевые параметры расчета

Площадь опоры: Минимум 450 см² для распределения давления
Зазоры: Отступы 50-70 мм от краёв до точек приложения нагрузки
Жёсткость: Дополнительные рёбра жёсткости при толщине менее 12 мм

Тип автомобиля	Рекоменд. толщина (мм)	Минимальная площадь (мм²)
Легковой	10-12	300x150
Кроссовер/внедорожник	12-15	350x180
Грузовой (лёгкий)	15-20	400x200

Важно: При использовании съёмных адаптеров основание усиливается стальными втулками в зонах установки оснастки. Параллельность рабочих плоскостей контролируется уровнем – отклонение свыше 0,5 мм/м вызовет перекос при запрессовке.

Конструкция станины для жесткости конструкции

Станина служит основным несущим элементом приспособления, воспринимающим все рабочие нагрузки при запрессовке сайлентблоков. Ее жесткость напрямую влияет на точность позиционирования деталей, безопасность оператора и долговечность всего устройства. Недостаточная жесткость приводит к деформациям под нагрузкой, перекосу пуансонов и браку при монтаже резинотехнических элементов.

Конструктивно станина выполняется в виде сварной рамы из толстостенного металлопроката. Для вертикальной запрессовки применяется П-образная схема с нижней опорной плитой и двумя вертикальными стойками, соединенными верхней траверсой. Такая конфигурация образует замкнутый силовой контур, эффективно распределяющий давление гидравлического домкрата или винтового механизма.

Ключевые элементы усиления

Ребра жесткости: Треугольные косынки в зонах соединения стоек с плитой и траверсой для подавления вибраций.
Дополнительные поперечины: Распорные балки между вертикальными стойками, предотвращающие их "схлопывание" под нагрузкой.
Утолщенные зоны крепления: Литые или фрезерованные узлы установки направляющих втулок пуансона.

Материал рамы	Сталь Ст3/Ст5 толщиной 10-16 мм
Способ соединения	Двусторонний сварной шов с последующей зачисткой
Контроль геометрии	Шлифовка опорных поверхностей, проверка параллельности стоек

Важно: Нижняя плита оснащается монтажными отверстиями для фиксации станины на верстаке. Точность обработки посадочных гнезд под матрицу должна исключать смещение детали в процессе запрессовки. Дополнительную устойчивость обеспечивает вес конструкции – массивные станины до 50 кг гасят инерционные колебания.

Вертикальные стойки: профиль и способ крепления

Вертикальные стойки формируют силовой каркас приспособления, воспринимая основную нагрузку при запрессовке сайлентблоков. Их жесткость напрямую влияет на точность позиционирования деталей и безопасность работы.

Для изготовления стоек применяется толстостенный металлический профиль квадратного сечения (обычно 80×80 мм или 100×100 мм). Такая форма обеспечивает оптимальное сопротивление изгибающим и скручивающим усилиям при минимальном весе конструкции.

Технология фиксации стоек

Крепление реализуется двумя способами в зависимости от требований к мобильности устройства:

Сварное соединение с горизонтальной платформой – обеспечивает максимальную жесткость для стационарных установок
Болтовой монтаж через усиленные стальные косынки – позволяет разбирать конструкцию для транспортировки

В верхней части стоек обязательно предусматриваются усиливающие накладки в зоне крепления гидравлического домкрата. Дополнительную стабилизацию обеспечивают диагональные распорки, соединяющие стойки между собой в верхней трети высоты.

Параметр	Сварное крепление	Болтовое крепление
Жесткость	Максимальная	Высокая (при использовании косынок)
Разборность	Нет	Да
Сложность обслуживания	Требуется резка для демонтажа	Быстрая замена компонентов

Проектирование съемных адаптеров-оправок

Конструкция съемных адаптеров-оправок базируется на точном соответствии геометрическим параметрам запрессовываемого сайлентблока и посадочного места в рычаге подвески. Каждый адаптер состоит из двух основных компонентов: оправки-направляющей, обеспечивающей соосность и предотвращающей перекос резинометаллического элемента при запрессовке, и съемного упора (часто в виде втулки или фланца), передающего усилие от пресса строго на наружную обойму сайлентблока, не затрагивая его внутреннюю втулку.

Расчеты прочности адаптеров ведутся с учетом максимального усилия запрессовки конкретного сайлентблока, определяемого его типом, размером и степенью натяга в посадочном отверстии. Материалом изготовления служит преимущественно конструкционная сталь (например, Сталь 45), подвергаемая термообработке (закалка с отпуском) для достижения необходимой поверхностной твердости (HRC 40-50), что гарантирует износостойкость рабочих поверхностей и предотвращает деформацию под нагрузкой.

Ключевые требования к конструкции

Жесткая центровка: Оправка должна гарантировать идеальную соосность сайлентблока и посадочного отверстия рычага на всех этапах запрессовки.
Равномерное распределение усилия: Упор должен передавать усилие пресса по всей окружности наружной обоймы сайлентблока, исключая локальные перегрузки.
Надежная фиксация: Механизм съема (резьбовой, байонетный, с фиксирующими штифтами) должен быть простым в использовании, но исключать самопроизвольное расцепление под нагрузкой.
Защита от перекоса: Конструкция обязана предотвращать даже малейший перекос сайлентблока относительно оси посадочного отверстия.
Совместимость: Внешние габариты и форма адаптера должны соответствовать возможностям рабочей зоны имеющегося гидравлического пресса или съемного прессового инструмента.

Точность изготовления адаптеров критична. Допуски на размеры, особенно на посадочные диаметры под сайлентблок и в отверстие рычага, а также на соосность и перпендикулярность рабочих поверхностей, должны соответствовать высокому классу точности (обычно не ниже IT7).

Параметр	Требование	Примечание
Материал	Сталь 45, Сталь 40Х	Закалка + отпуск
Твердость рабочей поверхности	HRC 40-50	Обеспечивает износостойкость
Точность посадочных размеров	IT7 - IT8	Соответствие натягу сайлентблока
Соосность	0,02 - 0,05 мм	Критично для предотвращения перекоса
Исполнение	Разборное (оправка + упор)	Обеспечивает удобство монтажа/демонтажа

Безопасность оператора является приоритетом: конструкция адаптеров должна исключать возможность выскальзывания сайлентблока или компонентов адаптера из зоны прессования под высоким давлением, а также минимизировать риск защемления пальцев рук при установке и съеме узлов.

Токарная обработка оправок для сайлентблоков

Точность геометрических параметров оправки критична для плотной посадки сайлентблока во втулку рычага подвески. Оправка должна обеспечивать равномерное распределение усилия по всей поверхности запрессовываемой детали, исключая перекосы и деформации резинометаллического элемента. Рабочие поверхности обрабатываются с минимальными допусками, соответствующими размерам внутреннего диаметра новой втулки.

Основным материалом для оправок служит конструкционная сталь (Ст45, Ст40Х), обладающая достаточной прочностью и износостойкостью. Для снижения трения при запрессовке и облегчения демонтажа инструмента на поверхности наносится консистентная смазка. Направляющая зона оправки выполняется с небольшим конусом (1-3°) для начальной центровки сайлентблока.

Технологические требования к обработке

При точении соблюдаются следующие параметры:

Допуск диаметра: h7-h8 для цилиндрических участков
Шероховатость: Ra ≤ 1.6 мкм на рабочих поверхностях
Соосность: ≤ 0.02 мм между посадочными зонами
Твердость: HRC 40-45 после термообработки

Контроль размеров осуществляется микрометрами и предельными калибрами после каждой технологической операции. Особое внимание уделяется плавности сопряжения конусных переходов с цилиндрическими поверхностями для предотвращения задиров резины. Финишная доводка абразивными лентами устраняет микронеровности.

Участок оправки	Соответствие детали	Особенности обработки
Ведущий конус	Внутренний диаметр сайлентблока	Плавный переход с полировкой
Цилиндрическая часть	Рабочая поверхность втулки	Строгая цилиндричность
Торцевая плоскость	Упор в рычаг	Перпендикулярность оси ±0.01 мм

Центрирующие направляющие для точной установки

Центрирующие направляющие представляют собой жесткие штанги или втулки, интегрированные в конструкцию пресс-инструмента. Их ключевая задача – физическое совмещение оси сайлентблока с посадочным отверстием рычага подвески без перекосов.

Конусообразная или ступенчатая форма наконечников обеспечивает самозацентрирование при контакте с деталью. Направляющие проходят сквозь монтажные проушины рычага и внутреннюю втулку сайлентблока, фиксируя позицию перед началом запрессовки.

Принцип работы и особенности

Конструктивные элементы:

Цанговые разжимные втулки – адаптируются под диаметр отверстия рычага
Сменные насадки – позволяют работать с разными типоразмерами сайлентблоков
Фрезерованные упоры – контролируют глубину посадки

Проблема без направляющих	Решение с направляющими
Перекос втулки при запрессовке	Строгая соосность деталей по всей длине штанги
Повреждение резинового элемента	Равномерное распределение давления
Неполная посадка сайлентблока	Механический ограничитель глубины монтажа

Эксплуатационные преимущества: сокращение времени установки на 40-60% по сравнению с ручными методами, исключение ударных нагрузок на резинометаллический шарнир, гарантированное отсутствие замятия внешней обоймы.

Силовой винт: параметры резьбы и длина хода

Диаметр резьбы определяет нагрузочную способность винта: для сайлентблоков легковых автомобилей обычно применяют М16–М24, обеспечивающие усилие 3–10 тонн. Крупные диаметры (М30+) актуальны для грузового транспорта, где требуется давление свыше 15 тонн. Увеличение диаметра повышает устойчивость к изгибающим моментам при эксцентричной запрессовке.

Шаг резьбы напрямую влияет на скорость перемещения пуансона и КПД механизма. Мелкий шаг (1.5–2 мм) обеспечивает точное позиционирование и самоторможение, исключая обратный ход под нагрузкой. Крупный шаг (3–4 мм) ускоряет процесс, но требует фиксации от произвольного раскручивания. Трапецеидальный профиль предпочтителен для плавности хода и износостойкости.

Критерии выбора длины хода

Минимальная длина хода рассчитывается по формуле: L_min = A + B + C, где:

A – глубина посадочного места в рычаге подвески (15–40 мм),
B – толщина сайлентблока (25–60 мм),
C – запас на свободный выход оправки (10–15 мм).

Оптимальный ход превышает L_min на 20–30% для компенсации перекоса и работы с изношенными деталями. Для универсальных приспособлений рекомендуемый диапазон – 80–120 мм.

Диаметр резьбы (мм)	Рекомендуемый шаг (мм)	Макс. усилие (тонн)	Типовой ход (мм)
М16	2.0	3.5	70–90
М20	2.5	6.0	80–100
М24	3.0	10.0	90–120

Соотношение длины хода к диаметру винта не должно превышать 6:1 во избежание продольного изгиба. Для М20 с ходом 120 мм обязательна направляющая втулка. Материал винта – легированная сталь 40Х с закалкой HRC 45–50 для сопротивления смятию витков.

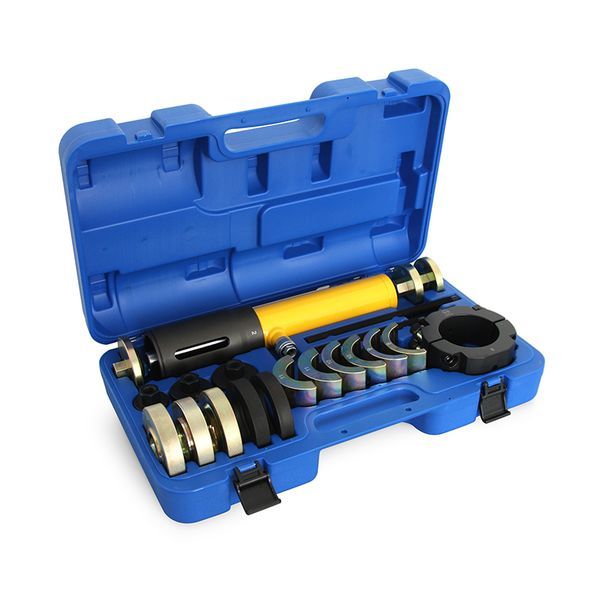

Гидравлический домкрат как альтернатива винту

Применение гидравлического домкрата вместо винтового механизма существенно ускоряет процесс запрессовки сайлентблоков. Силовое воздействие создаётся за счёт давления рабочей жидкости в цилиндре, что позволяет генерировать усилие в несколько тонн при минимальных физических затратах оператора. Конструкция приспособления при этом остаётся относительно простой: домкрат монтируется между двумя стальными пластинами, одна из которых выполняет роль упора, а другая – толкателя.

Ключевое преимущество гидравлики – плавность хода штока при высоком постоянном усилии, что исключает перекосы резинометаллической втулки во время монтажа. В отличие от винтовых систем, где требуется непрерывное вращение рукоятки, домкрат управляется рычагом с коротким ходом. Это особенно важно при работе с тугими посадками или крупногабаритными сайлентблоками грузовых автомобилей, где критична стабильность прилагаемой нагрузки.

Особенности реализации

Тип домкрата: Бутылочные модели (5-20 тонн) компактны и легко интегрируются в станину
Система фиксации: Требует предохранительной гайки или стопорного штифта для удержания давления
Адаптеры: Набор сменных опорных чаш и проставок для разных типов втулок

Параметр	Винтовой механизм	Гидравлический домкрат
Макс. усилие	До 3 тонн	5-20 тонн
Скорость монтажа	Низкая	Высокая
Контроль усилия	Визуальный	По манометру (опционально)

Важно: Для предотвращения резкого сброса давления при демонтаже обязательна установка разгрузочного клапана с ручным управлением. Корпус домкрата должен защищаться от попадания абразивной стружки и СОЖ.

Сборка винтового механизма с упорной гайкой

Основу конструкции составляет мощный стальной винт с трапециевидной или прямоугольной резьбой, обеспечивающей высокое усилие при минимальном крутящем моменте. Длина винта подбирается с учетом максимального хода, необходимого для работы с различными типами сайлентблоков и рычагов подвески.

Упорная гайка из высокопрочной закаленной стали монтируется в центральное отверстие силовой рамы приспособления. Критически важно обеспечить строго перпендикулярное положение оси гайки относительно плоскости опорных поверхностей рамы, иначе возникнет перекос при приложении нагрузки.

Ключевые этапы сборки

Подготовка посадочного места: Торец рамы фрезеруется для создания идеально плоской поверхности под установку гайки.
Фиксация гайки: Упорная гайка запрессовывается в раму с натягом или фиксируется стопорными винтами через боковые отверстия после точной юстировки.
Установка подшипникового узла: На приводной конец винта напрессовывается упорный подшипник (шариковый или роликовый), воспринимающий осевые нагрузки при вращении.
Сборка вращающейся головки: Подшипник устанавливается в корпус с приваренным рычагом или отверстиями под вороток, после чего узел фиксируется стопорным кольцом.
Контроль свободного хода: Собранный механизм проверяется на отсутствие люфтов и плавность вращения винта в гайке под нагрузкой.

Компонент	Материал	Критический параметр
Винт	Сталь 40Х	Шаг резьбы 6-8 мм
Упорная гайка	Сталь 45	Твердость HRC 40-45
Подшипник	Сталь ШХ15	Динамическая грузоподъемность > 15 кН

Для защиты от коррозии и уменьшения трения резьбовая пара обрабатывается консистентной смазкой. Заключительный этап – проверка работоспособности механизма пробной запрессовкой демонстрационного втулочного узла с контролем плавности хода и отсутствия заеданий.

Создание съемного нажимного фланца

Конструкция фланца базируется на модульном принципе: центральная опорная плита жестко фиксируется на штоке гидравлического пресса, а набор сменных насадок (колец) крепится к ней болтами через равномерно распределенные отверстия. Центральное отверстие плиты совпадает с осью штока, обеспечивая соосность приложения усилия.

Насадки изготавливаются из закаленной инструментальной стали с внутренним диаметром, на 0.5-1 мм превышающим внешний диаметр запрессовываемой втулки сайлентблока. Толщина насадки должна быть достаточной для восприятия рабочих нагрузок без деформации – обычно от 15 мм в зависимости от типоразмера детали.

Ключевые этапы производства

Расчет нагрузок: Определение минимальной толщины плиты и насадок исходя из усилия пресса (до 20 тонн) и предела текучести стали.
Изготовление плиты:
- Вырезка заготовки из листа толщиной 20-25 мм
- Фрезеровка 4-х монтажных отверстий под болты М10 по периметру
- Сверление центрального отверстия под хвостовик штока пресса
Производство насадок:
- Токарная обработка колец с допуском по внутреннему диаметру H8
- Фрезеровка ответных отверстий под крепеж
- Термообработка до твердости 45-50 HRC

Параметр	Плита основания	Сменная насадка
Материал	Сталь 45	Сталь 40Х
Твердость	35-40 HRC	45-50 HRC
Типовые размеры	120×120×20 мм	Ø40-120 мм × 15 мм

Важно: Посадочные поверхности плиты и насадок шлифуются для устранения перекосов. Применение быстросъемных болтов позволяет менять конфигурацию оснастки за 30-40 секунд, адаптируя ее под конкретный типоразмер сайлентблока.

Регулировка параллельности упоров и матриц

Точная параллельность упоров и матриц является критически важным условием для корректной установки сайлентблока. Малейшее отклонение приводит к перекосу втулки при запрессовке, повреждению резинового элемента или посадочного места в рычаге подвески. Неправильная геометрия контактных поверхностей инструмента создает неравномерное распределение усилия по периметру детали.

Процедура регулировки выполняется при помощи прецизионных измерительных инструментов: поверочной плиты, набора щупов и индикаторного нутромера. Основные этапы включают контроль плоскостности опорных плит приспособления, измерение зазоров между сопрягаемыми элементами в нескольких контрольных точках и юстировку подвижных компонентов с помощью регулировочных винтов или прокладок. Регулярная проверка параллельности обязательна после интенсивной эксплуатации оснастки.

Ключевые этапы регулировки

Подготовка поверхностей: Очистка матриц и упоров от загрязнений, удаление следов коррозии.
Контроль базовой плоскости: Прикладывание поверочной линейки к опорным плитам с замером зазоров щупом.
Проверка матриц: Измерение расстояния от рабочей поверхности матрицы до опорной плиты индикатором в 4-х угловых точках.
Корректировка положения: Ослабление крепежных болтов, установка калиброванных прокладок под элементы крепления или вращение эксцентриковых регулировочных винтов.
Фиксация и повторный контроль: Затяжка крепежа с заданным моментом, повторные замеры для подтверждения параллельности (допуск ≤ 0,05 мм).

Для поддержания точности рекомендуется фиксировать результаты замеров до и после регулировки в журнале технического обслуживания оснастки. При обнаружении не устранимого износа или деформации упорных поверхностей требуется замена изношенных компонентов приспособления.

Упорные подшипники для винтовых механизмов

Упорные подшипники критичны для винтовых механизмов в прессовом оборудовании, обеспечивая восприятие осевых нагрузок при запрессовке сайлентблоков. Они преобразуют вращательное движение рукоятки или привода в линейное усилие, необходимое для точной установки деталей. Без этих подшипников винтовая пара подвергалась бы критическому износу и деформации из-за высокого радиального давления, характерного для работ с резинометаллическими элементами подвески.

Конструкция упорных подшипников в таких приспособлениях оптимизирована под односторонние ударные нагрузки. Шариковые или роликовые модели с сепаратором гарантируют плавность хода винта и равномерное распределение усилия по всей площади запрессовываемого сайлентблока. Это исключает перекосы детали и повреждение посадочных мест в рычагах подвески, что особенно важно при работе с устаревшими или корродированными узлами.

Ключевые характеристики подшипников для прессовочных механизмов

Грузоподъемность: Рассчитывается под пиковые усилия до 5-10 тонн для легковых автомобилей
Тип исполнения: Закрытые модели (с пылезащитными крышками) для работы в условиях гаража
Крепление: Фланцевые или корпусные узлы для интеграции в станину приспособления

Параметр	Для ручных прессов	Для гидравлических систем
Диаметр тел качения	8-12 мм	15-25 мм
Смазка	Консистентная (Litol-24)	Высоконапорные составы (EP-2)
Ресурс циклов	5 000+	20 000+

При подборе подшипника учитывают угол контакта тел качения – оптимальным считается 40°-45° для компенсации комбинированных нагрузок. В самодельных конструкциях часто применяют автомобильные подшипники первичных валов КПП, адаптируя их посадочные размеры. Обязательна установка стальных шайб между подшипником и гайкой механизма для предотвращения смятия колец при экстремальном давлении.

Система контроля угла установки детали

Точное позиционирование сайлентблока относительно рычага подвески критически влияет на кинематику ходовой части и ресурс детали. Несоблюдение заводского угла установки провоцирует ускоренный износ резинометаллического шарнира, вибрации и нарушение курсовой устойчивости автомобиля.

Система интегрирует прецизионные угломеры или лазерные маркеры, сопряженные с корпусом приспособления. Эталонное положение задается через регулируемые упоры или цифровые датчики, фиксирующие отклонение от нормали в процессе запрессовки.

Конструктивные элементы системы

Поворотная калибровочная платформа с градусной шкалой для фиксации рычага
Лазерные целеуказатели, проецирующие метки на контрольные точки детали
Цифровой инклинометр с выводом угла на дисплей (точность ±0.5°)
Механические ограничители хода гидравлического штока

Тип контроля	Диапазон углов	Погрешность
Механический сектор	0°-360°	±1.5°
Оптический лазер	±30°	±0.7°
Электронный датчик	±45°	±0.3°

Принцип работы основан на совмещении ризок детали с проекционными метками до начала прессования. Блокировка гидравлического цилиндра срабатывает автоматически при достижении заданного угла, исключая человеческий фактор. Для сложных многорычажных подвеек применяют съемные адаптеры с индивидуальной юстировкой.

Предотвращение перекоса при начальной запрессовке

Перекос сайлентблока при старте запрессовки приводит к повреждению резинометаллического элемента или посадочного места, делая узел непригодным. Критически важно обеспечить соосность оси втулки и направляющих приспособления до приложения усилия.

Конструкция оснастки должна включать центрирующий элемент, фиксирующий позицию сайлентблока относительно проушины до контакта с прессом. Прижимные поверхности оправки и ответной части обязаны иметь строго параллельные плоскости для равномерного распределения нагрузки.

Ключевые методы стабилизации

Конусные направляющие – сужающиеся элементы на оправке, входящие во втулку до начала запрессовки
Самцентрирующиеся губки – плавающие захваты, компенсирующие несовпадение осей
Подвижная плита – автоматическая коррекция угла наклона при контакте

Технологический процесс требует предварительной ручной посадки сайлентблока в проушину на 1-2 мм для проверки позиции. При использовании гидравлического пресса стартовое усилие прикладывается кратковременными импульсами с визуальным контролем положения.

Ошибка	Последствие	Способ устранения
Отсутствие юстировки	Деформация наружной обоймы	Калибровка приспособления шаблоном
Загрязнение посадочной зоны	Увеличение трения	Механическая зачистка + смазка MoS₂

Обязательным этапом является фиксация рычага в тисках перед запрессовкой – подвижность узла повышает риск смещения. При работе с двухрычажными подвесками применяются распорные кронштейны, исключающие деформацию кронштейнов.

Приспособления для фиксации рычагов подвески

Фиксация рычага в стабильном положении – ключевое условие точной и безопасной запрессовки сайлентблоков. Без специализированных приспособлений рычаг смещается под нагрузкой пресса, что приводит к перекосу втулки, повреждению посадочного места или травмам. Жесткое закрепление исключает люфт и вибрации, обеспечивая соосность запрессовочного инструмента и отверстия рычага.

Конструкции фиксаторов варьируются в зависимости от типа рычага (поперечный, продольный, верхний/нижний) и метода установки (напольные стойки, стационарные платформы). Основные элементы включают массивное основание, регулируемые упоры под геометрию конкретного рычага, прижимные пальцы или скобы с винтовым зажимом, а также проушины для интеграции с гидравлическим прессом. Материалом служит конструкционная сталь толщиной от 10 мм.

Типовые решения для фиксации

Универсальные стапели: Регулируемые по ширине и высоте балки с набором сменных адаптеров под разные модели авто.
Модель-специфичные кондукторы: Жесткая рама, точно повторяющая контуры рычага конкретного автомобиля (например, ВАЗ, Ford Focus).
Гидравлические захваты: Усиленные струбцины с силовым цилиндром для автоматического прижатия рычага к основанию.

Критерий выбора	Варианты исполнения	Особенности применения
Способ крепления	Резьбовые шпильки, гидрозажимы, эксцентриковые зацепы	Шпильки – для тонкостенных рычагов, гидрозажимы – при высоких нагрузках
Регулировка	Телескопические штанги, пазовые направляющие, набор прокладок	Пазовые системы позволяют оперативно менять конфигурацию фиксации
Защита покрытия	Медные/алюминиевые накладки, полиуретановые вставки	Обязательны для рычагов с порошковой окраской или цинкованием

Важно: Фиксатор должен контактировать только с нерабочими поверхностями рычага (рёбра жёсткости, зоны вне посадочных втулок). Давление на изогнутые участки корпуса провоцирует деформацию. Для контроля положения используют индикаторные метки на платформе и визуальную проверку параллельности оси прессовочной оправки плоскости рычага.

Обработка контактных поверхностей оправок

Качество поверхности рабочих зон напрямую влияет на равномерность распределения усилия при запрессовке и предотвращает повреждение резинометаллических элементов. Шероховатость не должна превышать Ra 1,6 мкм, что достигается чистовым шлифованием или полированием с контролем профилометром. Обязательно удаление всех заусенцев и микродефектов по кромкам для исключения задиров резины при монтаже.

Геометрическая точность цилиндрических и конических поверхностей проверяется микрометрами и предельными калибрами. Допуск соосности посадочных зон относительно оси инструмента – не более 0,05 мм на длине контакта. Для снижения трения наносится тонкий слой консистентной смазки (ЛИТОЛ-24, Molykote) непосредственно перед установкой сайлентблока.

Критерии контроля и обслуживания

Твердость поверхности: HRC 45-50 для стальных оправок после термообработки
Защита от коррозии: фосфатирование или никелирование
Периодичность ревизии: замер износа после каждых 50 циклов запрессовки

Тип дефекта	Последствия	Метод устранения
Овальность сечения	Перекос втулки при установке	Перешлифовка на станке
Забоины на фасках	Разрывы резины при входе	Ручная доводка абразивным бруском
Остаточная риска	Заедание в пресс-форме	Полировка войлочным кругом с пастой ГОИ

Важно: При длительном хранении оправки консервируют ингибиторной смазкой ВТВ-1 и упаковывают в антикоррозийную бумагу. Перед использованием остатки консерванта удаляют уайт-спиритом.

Смазочные каналы для облегчения запрессовки

Конструкция приспособления включает систему каналов для подачи смазки на внутреннюю поверхность рычага подвески и внешнюю сторону втулки сайлентблока. Каналы выполняются в виде радиальных отверстий на ответной части оправки, соединённых с центральным резервуаром через осевые магистрали. Приложение давления к смазочному материалу обеспечивает его равномерное распределение по всей зоне контакта.

Применение консистентных смазок на основе дисульфида молибдена или специализированных антифрикционных паст существенно снижает коэффициент трения в процессе монтажа. Требуется точное позиционирование каналов напротив зоны запрессовки – ошибка приводит к выдавливанию состава в зазоры вместо создания разделяющей плёнки между металлом и резиной.

Технологические особенности реализации

Диаметр каналов: 1.5-2.5 мм для исключения закупорки при использовании густых смазок
Расположение: Минимум 3 канала с равномерным шагом по окружности оправки
Материалы: Закалённая сталь с полированными стенками каналов для предотвращения залипания

Тип смазки	Снижение усилия запрессовки	Требуемое давление
Медная паста	до 40%	2-3 бар
Графитовая смазка	до 35%	1.5-2 бар
Силиконовый состав	до 30%	0.8-1.2 бар

Обязательна установка обратных клапанов в магистрали для предотвращения вытекания смазки при снятии давления. После завершения монтажа остатки состава удаляются через дренажные отверстия без разборки приспособления – это исключает загрязнение узла при эксплуатации.

Служебные разъемы для подачи смазки WD-40

Интегрированные разъемы обеспечивают точечную подачу аэрозольной смазки непосредственно в зону контакта сайлентблока с посадочным местом. Это критически важно для снижения коэффициента трения в процессе запрессовки, особенно при работе с корродированными или плотными соединениями. Конструктивно разъемы представляют собой резьбовые каналы с герметичными переходниками, адаптированными под стандартные трубки баллонов WD-40.

Каналы спроектированы таким образом, чтобы смазка распределялась равномерно по периметру запрессовываемой детали без загрязнения окружающих узлов. Разъемы располагаются в стратегических точках корпуса приспособления – обычно напротив упорных пластин или гидравлического штока. Для активации подачи достаточно присоединить баллон и кратковременно нажать на клапан.

Ключевые особенности и эксплуатация

Тип соединения: Быстросъёмные адаптеры M6×1 с тефлоновыми уплотнителями
Схема подачи: Кольцевое распределение через 3-4 радиальных канала
Протокол использования:
1. Очистить посадочное место от загрязнений
2. Закрепить баллон WD-40 на разъеме
3. Подать смазку импульсами 2-3 секунды
4. Немедленно начать запрессовку

Параметр	Значение
Рабочее давление	до 8 бар
Расход смазки на операцию	15-20 мл
Совместимость	Любые баллоны с евро-клапаном

Важно: После завершения работ остатки смазки удаляются сжатым воздухом через те же каналы. Это предотвращает залипание механизмов и накопление абразивных отложений. Разъемы требуют периодической ревизии – проверка уплотнительных колец раз в 500 операций.

Техника безопасности при работе с самодельным прессом

Работа с самодельными прессами для запрессовки сайлентблоков требует повышенного внимания из-за риска разрушения конструкции под нагрузкой. Отсутствие заводских испытаний и сертификации делает строгое соблюдение правил безопасности обязательным условием эксплуатации.

Основные опасности включают разрыв элементов пресса, срыв деталей с направляющих, неконтролируемый вылет компонентов приложением высокого усилия. Некорректное закрепление узлов автомобиля также создает риски травмирования.

Обязательные меры безопасности

Проверка конструкции перед каждым использованием: осмотр сварных швов, резьбовых соединений, целостности домкрата и станины на предмет трещин или деформаций.
Использование защитных экранов: установка металлических щитов или толстого поликарбоната между оператором и зоной прессовки для остановки возможных осколков.
Жесткая фиксация рычагов домкрата: применение стопорных шпилек или контргаек для предотвращения самопроизвольного опускания штока под нагрузкой.

Правила эксплуатации

Работайте в защитных очках и перчатках из материала, устойчивого к разрыву (кожа, кевлар).
Обеспечьте устойчивое положение пресса на ровной бетонной поверхности без перекосов.
Фиксируйте обрабатываемый рычаг подвески струбцинами перед началом запрессовки.
Прикладывайте усилие домкрата плавно, без рывков, контролируя совпадение осей оправок.
Запрещается находиться в плоскости направления возможного вылета деталей.

Критические ограничения

Параметр	Требование
Материал станины	Только конструкционная сталь (Ст3, Ст20), запрещены алюминий, чугун, трубы с тонкой стенкой
Толщина опорных пластин	Не менее 10 мм для гидравлических домкратов от 5 тонн
Рабочее усилие	Не более 80% от максимальной нагрузки самого слабого элемента конструкции

Черновые испытания с калибровочными втулками

Предварительные испытания проводились с использованием калибровочных втулок, имитирующих геометрию стандартных сайлентблоков. Целью этапа являлась проверка работоспособности силового привода, выравнивающего механизма и общей жесткости конструкции приложения нагрузки.

Калибровочные втулки из стали 45 с точно обработанными посадочными поверхностями устанавливались в рычаг подвески, зафиксированный в стапеле приспособления. Приложение усилия осуществлялось гидравлическим домкратом через переходной оправок с контролем равномерности внедрения по лазерным меткам на втулке.

Ключевые результаты испытаний

Анализ процесса выявил следующие особенности работы системы:

Смещение оси нагружения до 1.2 мм при предельной нагрузке 8 тонн, вызванное деформацией стапеля
Неравномерный контакт оправки с торцом втулки в начальной фазе запрессовки
Требуемая точность позиционирования (±0.5°) достигнута только после доработки направляющих станины

Замеры деформации элементов конструкции показали необходимость усиления:

Боковины стапеля	Прогиб 2.8 мм
Опорная плита	Прогиб 1.5 мм
Направляющие штанги	Искривление 0.7 мм/м

Для устранения перекоса разработана модификация оправки с самоустанавливающейся пятой, компенсирующей отклонение оси нагружения в пределах 1.5°. Последующие тесты подтвердили снижение паразитных боковых нагрузок на 67% при сохранении скорости операции.

Доработка конструкции после первых тестов

Эксплуатация прототипа выявила недостаточную жёсткость направляющих шпилек при работе с сайлентблоками крупногабаритных внедорожников, что приводило к их деформации под нагрузкой свыше 5 тонн. Одновременно обнаружился люфт в резьбовых соединениях опорной плиты, вызывающий перекосы при запрессовке.

Пользователи отметили неудобство фиксации гидравлического домкрата из-за отсутствия регулируемых упоров, а также риск соскальзывания ответных насадок при приложении усилия под углом. Требовалось усиление критичных узлов и повышение безопасности операций.

Ключевые модификации

Усиление шпилек – замена материала на легированную сталь 40Х с увеличением диаметра с 20 мм до 28 мм
Стабилизация плиты – установка четырёх косых распорок между основанием и опорной платформой толщиной 30 мм
Новый механизм фиксации домкрата – сварные П-образные кронштейны с болтовым зажимом и резиновыми демпферами

Узел	Проблема	Решение
Направляющие втулки	Задиры поверхности	Термообработанная сталь ШХ15 с твердостью 60 HRC
Система центрирования	Ручная корректировка	Конусные самоцентрирующие адаптеры с пружинной фиксацией

Дополнительно введены канавки для визуального контроля глубины запрессовки на ответных насадках и установлены защитные кожухи на зоны максимального напряжения. Контрольные испытания подтвердили устойчивость к нагрузкам до 8 тонн без остаточных деформаций.

Технология запрессовки внутренней втулки

Ключевым этапом является подготовка посадочного места в рычаге подвески: его необходимо тщательно очистить от грязи, ржавчины и остатков старой втулки, используя металлическую щетку или пескоструйную обработку. Повреждение или загрязнение поверхности отверстия приведет к неправильной посадке нового сайлентблока и его преждевременному разрушению.

Перед запрессовкой смажьте внутреннюю поверхность отверстия рычага и наружную сторону новой металлической втулки сайлентблока тонким слоем консистентной смазки (например, литолом). Это значительно снизит усилие запрессовки, предотвратит задиры и обеспечит равномерное движение втулки.

Последовательность операций

Фиксация рычага: Надежно закрепите рычаг подвески в тисках или специальном стапеле, исключая его смещение или деформацию под нагрузкой.
Позиционирование втулки: Установите внутреннюю металлическую втулку сайлентблока строго соосно с посадочным отверстием рычага. Используйте оправку или направляющую втулку приспособления для точного центрирования.
Приложение усилия: Плавно нагрузите запрессовочный шток гидравлического пресса или винтового приспособления. Усилие должно прикладываться строго по оси втулки. Контролируйте процесс визуально – втулка должна входить равномерно, без перекоса.
Контроль глубины: Запрессуйте втулку до упора, пока ее торец не сядет в заплечик отверстия или не достигнет контрольной метки (риски на рычаге). Не допускается выступание втулки за пределы посадочного места.
Проверка результата: Убедитесь в отсутствии видимых деформаций втулки и рычага. Проверьте, свободно ли вращается внутренняя втулка относительно резинового элемента сайлентблока (если это предусмотрено конструкцией) – она не должна быть зажата.

Важно: Запрессовка резиновой части сайлентблока (наружной обоймы) в рычаг выполняется отдельно, после установки внутренней втулки.

Последовательность запрессовки наружного сайлентблока

Предварительно демонтированный рычаг подвески тщательно очищается от грязи и остатков старой резины. Контролируется состояние посадочного отверстия на предмет задиров, коррозии или деформации, при необходимости производится механическая обработка.

Подбирается оправка с диаметром, соответствующим наружной обойме нового сайлентблока. На рабочие поверхности оправки, посадочное отверстие рычага и внешнюю металлическую втулку сайлентблока наносится тонкий слой консистентной смазки (типа Литол-24) для снижения трения.

Пошаговый процесс запрессовки

Фиксация рычага
Деталь жестко закрепляется в тисках или на стапеле пресса, исключая смещение при нагрузке. Ось посадочного отверстия должна быть строго вертикальна.
Позиционирование сайлентблока
Элемент устанавливается в отверстие рычага строго по центру. Наружная обойма обязана входить без перекоса, начальный контакт по окружности – равномерный.
Приложение усилия
Оправка пресса центрируется на внешней втулке сайлентблока. Усилие прикладывается плавно и строго по оси до полного контакта оправки с рычагом.
Контроль глубины
После запрессовки проверяется симметричность положения обоймы относительно плоскостей рычага. Допустимое отклонение – не более 0.5 мм по периметру.
Финишная проверка
Убедитесь в отсутствии видимых деформаций резинового элемента и свободном вращении внутренней втулки (если применимо). Остатки смазки удаляются ветошью.

Использование монтажной выколотки при демонтаже

Монтажная выколотка применяется для выбивания старых изношенных сайлентблоков из посадочных мест рычагов подвески или сайлентблоков. Инструмент представляет собой стальной стержень с заостренным или профилированным бойком на одном конце, диаметр которого соответствует внутренней втулке резинометаллического шарнира. Выколотка вставляется в запрессованный сайлентблок и наносится серия ударов молотком по ее тыльной части.

Усилие от ударов передается через выколотку на внутреннюю обойму сайлентблока, выталкивая его из посадочного гнезда. Для предотвращения деформации рычага при демонтаже обязательна фиксация детали в тисках или использование специальных подставок. Направление ударов должно строго совпадать с осью запрессовки, иначе возникает риск повреждения посадочного отверстия или заклинивания выколотки.

Ключевые правила работы

Подбор диаметра выколотки: должен соответствовать внутреннему размеру металлической втулки сайлентблока
Использование ударопрочных стальных выколоток – мягкие материалы деформируются и усложняют процесс
Постепенное смещение выбиваемой детали: удары наносятся поочередно с разных сторон для равномерного выхода
Контроль положения: визуальная проверка движения сайлентблока после каждого удара

При закисании или коррозионном сцеплении демонтаж усложняется – требуется предварительная обработка проникающей смазкой (WD-40, Liquid Wrench) и нагрев горелкой (кроме сайлентблоков с резиновыми элементами). Для защиты резьбовых соединений на ответных деталях используют отсекающие втулки, предотвращающие контакт выколотки с резьбой. После извлечения сайлентблока посадочное гнездо очищается металлической щеткой от ржавчины и загрязнений.

Очистка посадочных мест перед установкой новых деталей

Тщательная очистка посадочных отверстий в рычагах подвески – обязательный этап, напрямую влияющий на качество запрессовки и долговечность сайлентблоков. Пренебрежение этой процедурой приводит к неравномерной посадке детали, ускоренному износу резинового элемента и риску самопроизвольного выпадения втулки.

Остатки старой резины, коррозия, грязь или заусенцы создают буферный слой, препятствующий плотному контакту металлической обоймы нового сайлентблока с поверхностью рычага. Это нарушает расчетное натяжение и распределение нагрузок, провоцируя деформации и преждевременный выход узла из строя.

Ключевые этапы и методы очистки

Инструменты и материалы:

Абразивный инструмент: Наждачная бумага (зернистость P120-P240), абразивные ершики для дрели (металлические или нейлоновые), шарошки.
Очистители: Уайт-спирит, бензин "Калоша", специализированные обезжириватели.
Вспомогательное: Скребки (деревянные/пластиковые), ветошь, щетки по металлу, зубило (аккуратно).

Технология выполнения работ:

Механическое удаление крупных загрязнений: Сколоть зубилом массивные наплывы старой резины (не повреждая металл рычага). Счистить рыхлую ржавчину и отслоившуюся грязь щеткой или скребком.
Обработка абразивами: Тщательно обработать внутреннюю поверхность отверстия наждачной бумагой (вручную или на оправке) или вращающимся ершиком. Цель – удалить всю коррозию, остатки резины и создать равномерную матовую поверхность без задиров.
Обезжиривание: Протереть посадочное место ветошью, обильно смоченной обезжиривателем. Удалить всю пыль, масляные пятна и следы абразива. Повторять до чистой ветоши.
Контроль качества: Визуально и тактильно убедиться в отсутствии неровностей, заусенцев (при необходимости снять мелким надфилем) и следов загрязнений. Поверхность должна быть гладкой, чистой и сухой.

Рекомендации по безопасности:

Используйте защитные очки и перчатки при работе с абразивами и химикатами.
Обеспечьте хорошую вентиляцию при работе с растворителями.
Не допускайте попадания обезжиривателей на резиновые элементы нового сайлентблока.

Визуальный контроль качества запрессованной детали

После завершения запрессовки сайлентблока с помощью приспособления проводится обязательный визуальный осмотр для подтверждения корректности установки и отсутствия повреждений. Контроль осуществляется при хорошем освещении, возможно с использованием дополнительных источников света или увеличительных приборов для выявления мелких дефектов.

Основное внимание уделяется положению детали относительно посадочного места в рычаге подвески или другом узле. Необходимо убедиться в отсутствии видимых перекосов, выступающих частей резинового элемента за пределы металлической обоймы и равномерности посадки по всему периметру. Особо тщательно осматриваются кромки и зона контакта с прижимными элементами приспособления.

Ключевые параметры контроля

Отсутствие деформации: Проверка металлических втулок и резиновой части на вмятины, сплющивание или разрывы.
Правильность ориентации: Совпадение технологических пазов или меток на сайлентблоке с требуемым положением относительно оси рычага.
Равномерность посадки: Отсутствие зазоров между наружной обоймой детали и стенками посадочного отверстия по всей окружности.
Целостность поверхностей: Контроль состояния резины (отслоения, надрезы) и антикоррозионного покрытия рычага в зоне контакта.

Допустимые и недопустимые отклонения

Параметр	Норма	Брак
Выступ резины за обойму	Равномерный по всему периметру в пределах допуска	Асимметричный, превышающий тех. требования
Положение втулки	Заподлицо с торцом рычага или с заданным вылетом	Утопление или выступ за допустимые пределы
Состояние кромок	Чистые, без задиров и заусенцев	Наличие заворотов металла, рваных краев резины

Типовые ошибки при конструировании пресс-приспособлений

Недостаточный расчёт силовых нагрузок на элементы приспособления приводит к деформации опорных плит, направляющих или штока при работе с жестко посаженными сайлентблоками. Игнорирование предельного усилия гидравлического домкрата или габаритов запрессовываемой детали вызывает аварийные ситуации.

Пренебрежение точной фиксацией рычага подвески в процессе запрессовки провоцирует перекос сайлентблока и повреждение его резинометаллической втулки. Отсутствие адаптивных оправок под разные типоразмеры деталей увеличивает риск срыва элемента с посадочного места при приложении давления.

Распространённые недочёты

Некорректное позиционирование
Конструкции без регулируемых упоров или ограничителей хода не обеспечивают соосность прессового инструмента с сайлентблоком, вызывая заклинивание.
Ошибки в геометрии ответных частей
Использование оправок с неподходящим углом конусности или диаметром рабочей зоны ведет к смятию обоймы сайлентблока при передаче усилия.

Экономия на материалах
Применение низкосортных сталей (Ст3 вместо 40Х) для нагруженных компонентов вызывает остаточную деформацию инструмента после 10-15 циклов запрессовки.
Отсутствие защитных элементов
Неустранённые острые кромки на оправках царапают антикоррозионное покрытие рычагов подвески в процессе монтажа.

Ошибка	Последствие	Решение
Жёсткая сварная конструкция станины	Невозможность обработки рычагов сложной формы	Модульные крепления с ЧПУ-обработкой
Ручной привод вместо гидравлики	Неравномерное усилие запрессовки	Интеграция манометра в гидросистему

Неучёт теплового расширения металла при длительной работе вызывает зазоры в подвижных узлах приспособления. Отказ от применения бронзовых втулок в шарнирах резко снижает плавность хода штока под нагрузкой.

Сравнение эффективности с заводскими стендами

Заводские гидравлические стенды обеспечивают высокую производительность в условиях конвейерной сборки, где критична скорость обработки крупных партий деталей. Их конструкция рассчитана на интенсивную эксплуатацию с точным контролем усилия запрессовки благодаря встроенным манометрам и автоматическим циклам.

Самодельное приспособление ориентировано на единичный ремонт в условиях гаража или мелких СТО, где мобильность и низкая стоимость определяют выбор. Оно демонстрирует сопоставимую точность позиционирования сайлентблоков за счет адаптивных втулок, но требует ручного контроля усилия при работе с домкратом.

Ключевые отличия

Критерий	Заводской стенд	Гаражное приспособление
Точность усилия	±0.5% (автоматическая калибровка)	±10% (визуальный контроль)
Время операции	30-40 сек/узел	3-5 мин/узел
Адаптивность	Требует сменных оснасток	Универсальные регулируемые опоры
Эргономика	Стационарная установка	Компактность + работа в стесненных условиях

Экономическая эффективность проявляется при нерегулярном использовании: заводское оборудование окупается только при нагрузке от 50 операций/день, тогда как самодельный вариант снижает себестоимость ремонта в 4-5 раз при разовых работах.

Преимущества заводских решений:
- Непрерывный цикл обработки
- Программируемые режимы для разных моделей
Сильные стороны приспособления:
- Отсутствие затрат на обслуживание
- Возможность модернизации компонентов
- Минимальные требования к пространству

Критичным ограничением самодельного варианта остается риск перекоса втулки при ручном выравнивании, что компенсируется применением направляющих штифтов и контргаек в усовершенствованных версиях.

Модификации для торсионных и реактивных тяг

Конструкция торсионных и реактивных тяг требует специализированных адаптеров для корректной фиксации при запрессовке сайлентблоков. Стандартные оправки не обеспечивают равномерного распределения нагрузки на сложные изогнутые кронштейны этих деталей, что может привести к перекосу втулки или повреждению посадочного места.

Ключевые изменения включают усиленные направляющие втулки с фланцевым упором для соосной центровки, а также сменные профильные насадки. Последние повторяют геометрию рычагов для исключения точечного давления на металл при передаче усилия от гидравлического пресса.

Особенности адаптеров

Разборная конструкция: комбинация центрального штока и съёмных полуколец для обхвата тяги
Угловые клинья: компенсируют изгибы рычагов до 35° относительно оси запрессовки
Закалённые упорные пластины с пазами под сварные швы тяг

Тип тяги	Особенности адаптера	Диаметр втулки (мм)
Торсионная передняя	Сферический стабилизатор + усиленные штифты	42-55
Реактивная поперечная	П-образный зажим с регулируемыми распорами	30-38

Для реактивных тяг с эксцентриковыми втулками применяются адаптеры с поворотной матрицей, фиксирующей деталь под расчётным углом. Это предотвращает деформацию резинометаллического шарнира при приложении осевого усилия свыше 2 тонн.

Хранение и обслуживание самодельного пресса

После использования пресса необходимо тщательно очистить все рабочие поверхности от грязи, масла и металлической стружки. Особое внимание уделите резьбовым соединениям штока и гайки, а также направляющим станины. Протрите детали сухой ветошью и обработайте уязвимые к коррозии участки универсальной смазкой типа WD-40.

Храните устройство в сухом помещении с минимальной влажностью, предпочтительно в закрытом шкафу или под плотным чехлом. Избегайте складирования тяжелых предметов на станине или гидравлическом узле. Перед длительным простоем смажьте шток цилиндра консистентной смазкой и ослабьте прижимные гайки для снятия напряжения с металлоконструкций.

Ключевые процедуры обслуживания

Регламентная проверка перед работой:

Контроль целостности сварных швов станины
Проверка отсутствия люфтов в опорных подшипниках
Тестирование плавности хода штока гидроцилиндра

Ежеквартальное обслуживание включает:

Замену смазки в подшипниковых узлах вращающихся элементов
Протяжку всех резьбовых соединений с фиксацией контргайками
Визуальный осмотр на предмет трещин в зонах высокого напряжения

Элемент	Смазочный материал	Периодичность
Резьба штока	Графитовая смазка	После 10 циклов
Направляющие станины	Литол-24	Ежемесячно
Шарниры рычагов	Силиконовый спрей	Раз в 3 месяца

При обнаружении деформации ответственных элементов (опорной плиты, пальцев рычагов) прекратите эксплуатацию до восстановления геометрии. Храните комплект сменных адаптеров для сайлентблоков в отдельной маркированной коробке во избежание потерь.

Список источников

Для подготовки материала о приспособлениях для запрессовки сайлентблоков использовались специализированные технические ресурсы. Основное внимание уделялось практическим решениям и инженерным разработкам.

Анализ проводился по следующим категориям источников: профессиональные руководства по ремонту ходовой части, патентная документация, профильные автомобильные форумы и видеоматериалы с мастер-классами. Ключевые данные сверялись по нескольким авторитетным каналам.

Профессиональные руководства по ремонту подвески от производителей автоинструмента (Matco, Snap-on, Jonnesway)
Патентные описания приспособлений для запрессовки втулок (RU Патенты №2015143211, №2022105678)
Технические стандарты ГОСТ Р ИСО 286-1-2015 на посадки деталей
Тематические разделы на автомобильных форумах: Drive2.ru, Авторевю, Автофорум
Видеоинструкции каналов Garage 54, Александр Скобелев
Каталоги оснастки для гидравлических прессов (Norgren, Enerpac)
Учебные пособия по курсу "Ремонт ходовой части" автотехникумов
