Привод центрального замка ВАЗ - устройство и монтаж

Статья обновлена: 18.08.2025

Центральный замок – ключевой элемент комфорта в современных автомобилях, включая модели ВАЗ. Он обеспечивает синхронное управление всеми дверными механизмами.

Приводы (актуаторы) выполняют физическое открытие/закрытие замков по сигналу с блока управления. Надёжность их работы напрямую влияет на безопасность и удобство эксплуатации машины.

В статье подробно рассмотрены конструктивные особенности приводов для ВАЗ, их типовые неисправности, а также приведена пошаговая инструкция по самостоятельной установке и подключению системы.

Виды приводов: тросовый или электрический

На автомобилях ВАЗ применяются два основных типа приводов центрального замка: тросовый (механический) и электрический. Каждый из них имеет принципиальные отличия в конструкции и принципе работы, что влияет на сложность монтажа, надёжность и функциональность системы.

Выбор типа привода определяется моделью автомобиля, бюджетом и требуемым набором опций. Тросовый привод традиционно используется в базовых комплектациях, тогда как электрический чаще встречается в более современных решениях или при дооснащении.

Особенности конструкций

Тросовый привод:

• Основан на системе металлических тросиков в защитной оболочке
• Управляется единственным электродвигателем, установленным в водительской двери
• Передаёт усилие на замки других дверей через тяги и рычажные механизмы

Электрический привод:

• Использует отдельные электромоторы (актуаторы) в каждой двери
• Управляется электронным блоком по сигналам с центральной кнопки или брелока
• Не имеет механических связей между дверьми кроме электрических проводов

Критерий	Тросовый привод	Электрический привод
Сложность установки	Высокая (требует точной прокладки тросов)	Средняя (необходим монтаж проводки)
Ремонтопригодность	Низкая (заклинивание тросов, износ направляющих)	Высокая (замена вышедшего из строя актуатора)
Дополнительные функции	Только базовое открытие/закрытие	Автоподъём стёкол, программируемые режимы

Совместимость с моделями ВАЗ (2110, 2114, Гранта и др.)

Приводы центрального замка (ЦЗ) для автомобилей ВАЗ обладают высокой степенью унификации между моделями одного поколения. Конструкция механизмов блокировки дверей, тип креплений и электрические разъемы часто совпадают у машин, выпущенных в схожие временные периоды. Это упрощает подбор и установку комплектов как оригинальных, так и большинства распространенных неоригинальных приводов.

Ключевым фактором совместимости является конструкция дверных карт и геометрия монтажных мест внутри двери. Например, приводы для передних дверей моделей с унифицированной дверной панелью (как ВАЗ-2110, 2111, 2112) обычно взаимозаменяемы. Аналогично, задние приводы для седанов (2110, 2115) или хэтчбеков (2113, 2114) часто идентичны. Однако для Lada Granta/Kalina и более новых моделей (Vesta, XRAY) применяются приводы иной конструкции, несовместимые с "классической" серией Самара-2.

Особенности установки на популярные модели

• ВАЗ-2110/2111/2112: Требуют 4 привода (передние + задние). Используются механизмы с тягой прямого типа. Крепление - два болта М6. Разъемы обычно 3-контактные.
• ВАЗ-2113/2114/2115: Совместимы с приводами от "десяток". Задние двери хэтчбеков (2113, 2114) используют отдельный тип крепления с угловым кронштейном, отличный от седанов.
• Lada Granta (седан)/Kalina (хэтчбек): Применяются укороченные приводы с шаговым мотором и другим разъемом (часто 5-пиновый). Не совместимы с 2110-2115. Багажник требует отдельного привода с усиленной тягой.
• Классика (2101-2107): Специфические узлы крепления. Требуют специализированных комплектов или доработки.

Модель	Тип привода (передние двери)	Совместимость с 2110	Особый элемент
2110/2111/2112	Прямая тяга, 3-pin	Полная	-
2113/2114	Прямая тяга, 3-pin	Частичная*	Угловой кронштейн (зад)
Granta/Kalina	Короткий, 5-pin	Нет	Блок управления в комплекте

* Задние приводы 2114 не взаимозаменяемы с 2110 из-за разной конструкции дверей.

Комплектация заводского привода центрального замка

Базовый комплект центрального замка от производителя для моделей ВАЗ включает минимально необходимые компоненты для организации управления штатными дверными механизмами. Такая поставка ориентирована на универсальность и простоту монтажа при серийной установке на конвейере.

Типовой набор содержит следующие элементы, упакованные в единую коробку с артикулом завода-изготовителя. Все детали имеют совместимые разъемы и крепежные элементы, соответствующие заводским стандартам конкретной модели автомобиля.

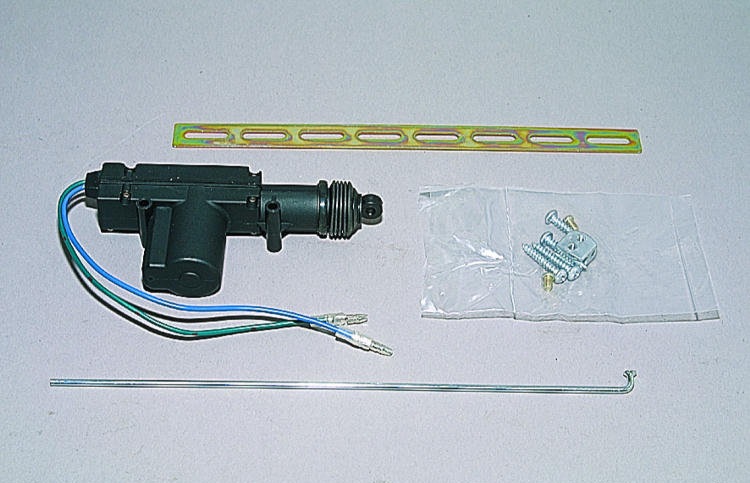

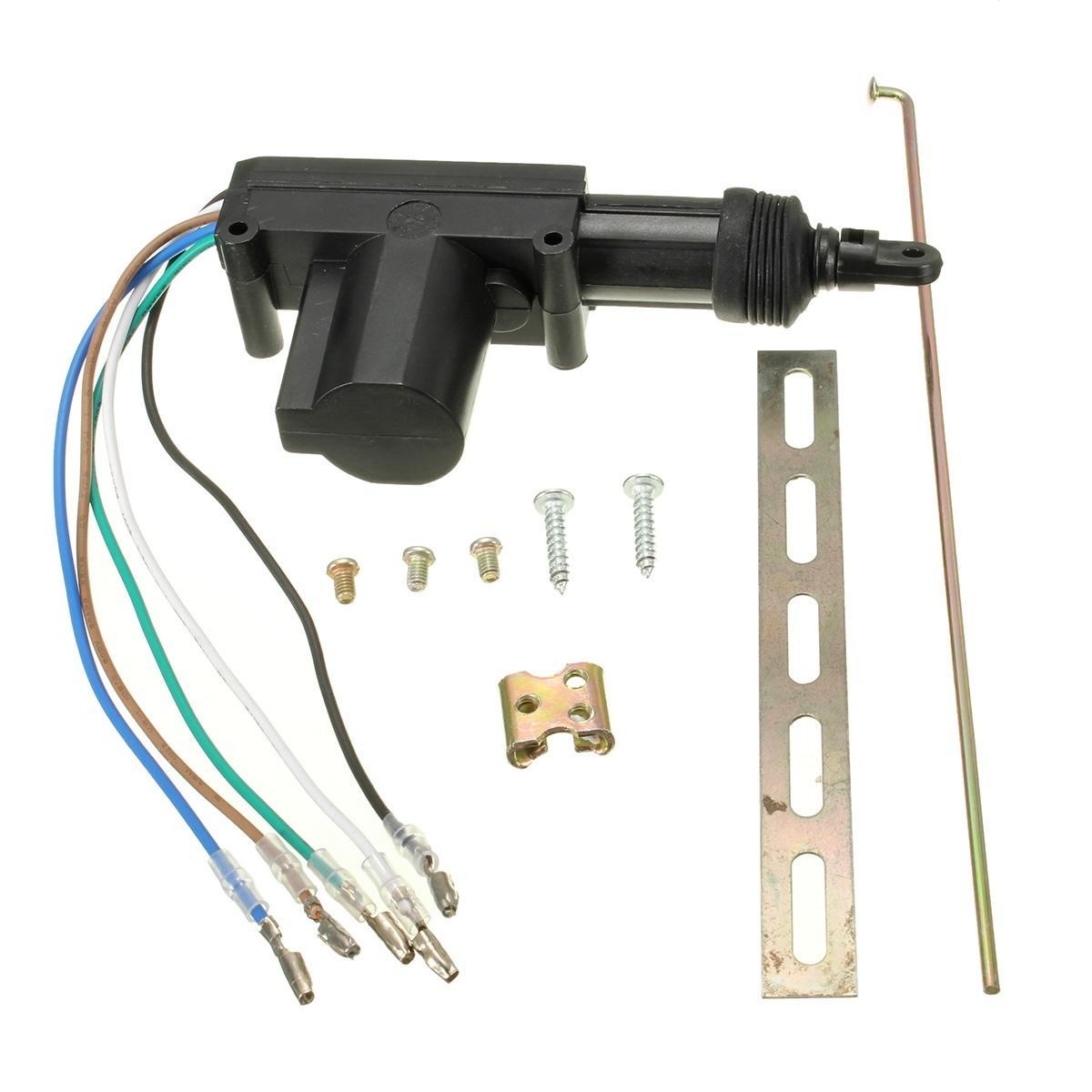

Состав комплекта

• Блок управления (контроллер) – электронный модуль с реле и микросхемами для обработки сигналов
• Активаторы (исполнительные механизмы) – 4 шт. (передние/задние двери), электродвигатели с тягами
• Центральная кнопка управления – выключатель с подсветкой для водительской панели
• Комплект проводов – жгут с разъемами и защитной гофрой
• Крепежные элементы – саморезы, пластиковые хомуты, монтажные пластмассовые площадки

Компонент	Особенности
Активаторы	Линейного типа с ходом штока 20-25 мм, усилие 5-7 кг
Проводка	Цветовая маркировка жил по стандарту ВАЗ, длина 4-5 метров
Блок управления	Защита от переполюсовки, рабочий ток до 15А, режим автоматического запирания

Важно: В заводской комплектации отсутствуют дистанционные брелоки – система активируется только механической кнопкой или ключом зажигания. Для моделей с электростеклоподъемниками в поставку могут добавляться реле синхронизации.

Необходимый инструмент для установки

Для самостоятельного монтажа привода центрального замка на автомобили ВАЗ потребуется стандартный набор слесарных инструментов и несколько специализированных приспособлений. Важно подготовить всё заранее, чтобы избежать простоев в процессе работы.

Основной комплект включает следующие позиции:

• Набор рожковых и накидных ключей (размеры 8-17 мм)
• Крестовая и плоская отвёртки (среднего размера)
• Кусачки-бокорезы для работы с пластиковыми хомутами
• Автомобильный тестер или мультиметр
• Изолента ПВХ и термоусадка

Дополнительно рекомендуется подготовить:

Сверло Ø 5-6 мм	Для создания отверстий под крепления
Коронка по металлу Ø 25-30 мм	Формирование отверстий под кнопки замков
Пластиковые клипсы-фиксаторы	Замена сломанных крепежей обшивки дверей

При подключении электропроводки обязательны обжимные клещи для клемм и набор автомобильных разъёмов. Для защиты металла от коррозии в местах сверления используйте герметик или антикоррозийную мастику.

Подготовка двери к установке: снятие обшивки

Снимите декоративные заглушки с крепежных элементов (болтов, саморезов), расположенных по периметру дверной карты. Обычно они находятся под дверной ручкой, в зоне подлокотника и у края обшивки. Используйте тонкую отвертку или пластиковый монтажный инструмент, чтобы аккуратно поддеть и извлечь заглушки, избегая повреждения пластика.

Открутите все крепежные болты/саморезы, обнаруженные после снятия заглушек. Обратите особое внимание на крепления в области ручки стеклоподъемника: часто требуется снять декоративную накладку ручки или нажать на фиксатор, чтобы получить доступ к скрытому винту. Отложите крепеж в безопасное место, чтобы не потерять.

Последовательность демонтажа обшивки

1. Начиная с нижнего края дверной карты, аккуратно подденьте обшивку пластиковым инструментом или руками (при наличии зазора).
2. Постепенно двигайтесь вдоль периметра двери, освобождая клипсы из посадочных гнезд. Тяните обшивку строго перпендикулярно плоскости двери, избегая перекоса.
3. После отсоединения клипс по периметру приподнимите обшивку вверх, чтобы снять ее с оконного уплотнителя.
4. Отсоедините разъемы электрических проводов (если подключены динамики, подсветка или кнопки), нажав на фиксаторы колодок.

Важные предупреждения:

• Не прилагайте чрезмерных усилий – клипсы и пластик обшивки хрупкие.
• При работе в холодное время года прогрейте салон – холодный пластик ломается легче.
• Пометьте или сфотографируйте подключение разъемов перед отключением для последующей сборки.

Демонтаж штатного замка с двери

Откройте дверь и снимите внутреннюю обшивку: подденьте клипсы крепления по периметру двери пластиковым монтажным инструментом. Аккуратно отсоедините ручку регулировки стеклоподъемника (если есть) и снимите обшивку, отложив в сторону.

Отсоедините все тяги привода замка: найдите пластиковые фиксаторы (белые или черные клипсы), соединяющие тяги с механизмом замка и наружной ручкой. Сожмите фиксаторы пальцами или плоскогубцами и отсоедините тяги. Запомните их расположение для последующей сборки.

Извлечение механизма

Отключите электрический разъем центрального замка (если он подключен) – нажмите на язычок фиксатора и потяните колодку проводов. Проверьте наличие дополнительных креплений к каркасу двери – иногда используются саморезы или пластиковые пистоны.

1. Выкрутите два или три винта, удерживающих корпус замка в дверной полости. Чаще они расположены по краям механизма и требуют крестовой отвертки.
2. Проверьте, не мешает ли демонтажу оконный механизм – при необходимости опустите стекло полностью.
3. Поверните замок в дверном проеме, чтобы найти оптимальный угол для извлечения. Обычно требуется наклонить механизм вперед/вниз.
4. Аккуратно выведите замок через технологическое отверстие, контролируя положение тяг и проводов.

Тип крепежа	Инструмент	Примечание
Винты (6-8 мм)	Крестовая отвертка	2-3 шт., часто с защитным покрытием
Пластиковые клипсы	Плоскогубцы/пальцы	Не ломать при снятии
Пистоны	Пассатижи	Редко, только на некоторых моделях

Осмотрите посадочное место: удалите грязь и ржавчину металлической щеткой. Проверьте целостность тяг и фиксаторов – поврежденные детали замените перед установкой нового привода.

Разборка узла замка для интеграции привода

Снимите внутреннюю обшивку двери, открутив крепежные саморезы и аккуратно поддев фиксаторы по периметру панели. Отсоедините электрические разъемы стеклоподъемника и подсветки, после чего полностью снимите карту двери для доступа к замку. Ослабьте крепления тросов механизма ручного открытия, запоминая их исходное положение для последующей сборки.

Выкрутите болты крепления замка к дверной конструкции, предварительно сняв защитную мембрану. Извлеките весь узел наружу через технологические отверстия, одновременно выводя тяги управления. Очистите посадочное место от грязи и остатков герметика для обеспечения точной установки привода.

Последовательность разборки замка

Основные этапы:

1. Отщелкните пластиковые фиксаторы корпуса замка
2. Извлеките пружинный механизм блокировки
3. Снимите ответную планку тяги наружной ручки
4. Отсоедините сервисную тягу внутреннего открывания

Внимание: При демонтаже рычажной системы зафиксируйте взаимное положение элементов маркером или методом фотофиксации. Особое внимание уделите мелким пружинам – их потеря приведет к неработоспособности механизма.

Деталь	Особенности обработки
Пластиковые шестерни	Проверка на сколы зубьев
Металлические тяги	Очистка от коррозии WD-40
Контактные группы	Протирка спиртом

После разборки удалите старую консистентную смазку ветошью. Нанесите новую литиевую смазку на трущиеся поверхности перед монтажом привода. Убедитесь в свободном ходе всех рычагов без заеданий – это критично для корректной работы электромеханизма.

Фиксация актуатора на механизме замка

Надежная фиксация тяги актуатора к рычагу замка – критически важный этап монтажа. От качества крепления напрямую зависит корректность передачи усилия и долговечность всей системы центрального замка. Неправильная установка приводит к проскальзыванию, поломке крепежа или деформации деталей.

Штатный метод предусматривает использование пластикового клипс-кронштейна, который защелкивается на штифте рычага замка. В комплекте актуатора обычно присутствует металлическая тяга с проушиной на конце, которая вставляется в паз этого кронштейна до характерного щелчка. Альтернативно применяется резьбовая тяга с регулируемой длиной, фиксируемая гайкой.

Ключевые аспекты монтажа

При установке соблюдайте следующие требования:

• Соосность тяги – не допускайте перекосов или изгибов при подключении к рычагу
• Свобода хода – после фиксации проверьте плавность движения без заеданий
• Зазор 3-5 мм – оставьте компенсационный промежуток между кронштейном и механизмом

При отсутствии штатного крепления используют:

1. Саморезы с широкой шайбой (только в металлические элементы замка)
2. Хомуты из термостойкой резины
3. Самодельные кронштейны из жести

Важно: запрещено сверлить ответственные части личинки замка! Фиксация должна исключать люфт, но не препятствовать полному ходу рычага при блокировке.

Правила установки тяги привода в замке

Перед началом работ снимите обшивку двери для доступа к механизму замка. Проверьте состояние штатной тяги (при её наличии) и места крепления новой детали – пластмассовые направляющие не должны иметь сколов или трещин.

Обеспечьте чистоту посадочных зон и смажьте подвижные узлы замка, включая защёлку и ригели, литолом или аэрозольной силиконовой смазкой. Это снизит трение и предотвратит заедание тяги после монтажа.

Последовательность монтажа

1. Подбор тяги: Используйте комплектную тягу из набора ЦЗ. При необходимости укоротите её кусачками согласно длине штатного аналога (избыток длины вызовет перекос).
2. Фиксация наконечников: Наденьте пластиковые фиксаторы тяги на штыри механизма замка и привода актуатора. Убедитесь, что защёлки полностью зафиксировались – потяните тягу рукой для проверки надёжности.
3. Прокладка трассы: Проложите тягу строго параллельно дверной конструкции, избегая перегибов. Закрепите её в штатных клипсах-держателях или добавьте новые хомуты для исключения вибрации.
4. Проверка хода: Вручную переместите тягу в крайние положения («открыто»/«закрыто»). Ход должен быть плавным, без затираний. Защёлка обязана чётко срабатывать в обоих режимах.

Критические ошибки: Перекос тяги при установке, отсутствие фиксации наконечников в защёлках или монтаж без смазки приведут к ускоренному износу, обрыву тяги или отказу центрального замка. После сборки обшивки повторно проверьте работу системы при помощи кнопки брелока.

Сборка узла замка с установленным приводом

Соберите механизм замка с зафиксированным приводом, совместив крепежные отверстия на корпусе привода и кронштейне замка. Затяните штатные винты крестовой отверткой, контролируя отсутствие перекосов и свободного хода элементов. Проверьте плавность перемещения тяги привода рукой – ход должен быть мягким без заеданий.

Аккуратно заведите собранный узел в полость двери через технологическое окно, направляя тягу привода к наружной ручке. Одновременно проденьте штангу механической тяги от внутренней ручки в паз фиксатора на корпусе замка. Зафиксируйте корпус замка на дверной панели штатными болтами, используя торцевой ключ на 10 мм.

Подключение и регулировка

1. Соедините разъем электропривода с проводкой автомобиля, соблюдая цветовую маркировку
2. Наденьте пластиковую тягу привода на штифт наружной ручки до щелчка фиксатора
3. Отрегулируйте длину тяги: при полностью утопленной кнопке ручки зазор между штоком привода и ограничителем должен составлять 1-2 мм

Контрольная проверка: Закройте дверь и проверните ключ в скважине. Убедитесь в синхронном срабатывании всех запорных цилиндров при активации центрального замка с водительской двери. При необходимости скорректируйте положение тяг или подтяните крепежные элементы.

Монтаж механизма обратно в дверь

Осторожно заведите собранный узел привода центрального замка вместе со штатным замком обратно в полость двери. Убедитесь, что все тяги привода правильно сориентированы и ничто не мешает свободному ходу механизмов. Аккуратно совместите посадочные отверстия замка и привода с соответствующими отверстиями в каркасе двери.

Установите и надежно затяните все крепежные болты/винты, фиксирующие механизм замка и корпус привода к внутренней панели двери. Проверьте, что крепеж затянут равномерно, без перекоса узла. Убедитесь, что приводной шток плотно и без зазоров зафиксирован в проушине тяги штатного замка, используя штатный пластиковый фиксатор (клипсу) или новую деталь при необходимости.

Подключение и проверка

Найдите штатный электрический разъем привода центрального замка. Аккуратно соедините разъемы блока привода и проводки автомобиля, убедившись в правильной ориентации и полном вхождении до характерного щелчка фиксатора. Проверьте надежность фиксации колодки.

Прежде чем устанавливать обшивку двери обратно, обязательно выполните проверку работы системы:

• Подайте питание на автомобиль (включите зажигание или подключите АКБ).
• Используя штатную кнопку водительской двери или пульт ЦЗ, несколько раз выполните команды на запирание и отпирание.
• Внимательно слушайте работу привода в монтируемой двере – должен быть отчетливый звук работы электродвигателя.
• Визуально контролируйте через технологические отверстия или приоткрыв дверь движение тяги привода и штока замка, убедитесь в полном ходе и отсутствии заеданий.
• Проверьте плавность хода штатной внутренней ручки открывания двери и внешней ручки – они должны работать без усилий.

Для наглядности, основные точки проверки после монтажа:

Параметр	Что проверить	Ожидаемый результат
Звук	Работа привода при командах	Четкий звук работы мотора
Движение	Ход штока/тяги замка	Полное, плавное, без заеданий
Ручки	Работа внутренней и внешней ручки	Легкий, беспрепятственный ход
Фиксация	Крепеж, фиксатор штока	Надежно закреплено, шток не выпадает

Только после успешного прохождения всех проверок и подтверждения корректной работы привода установите на место обшивку двери, подключите к ней разъемы стеклоподъемника, динамика и ручки, и закрепите ее штатными креплениями.

Особенности установки передних приводов

Установка передних приводов центрального замка на ВАЗ требует снятия дверных карт и аккуратного демонтажа штатных механизмов. Ключевой задачей является точное позиционирование привода относительно тяги замка: малейший перекос приводит к заеданию или повышенной нагрузке на электродвигатель. Необходимо заранее подготовить отверстия для крепежа согласно схеме монтажа, избегая контакта с подвижными элементами стеклоподъемника.

Электрические провода протягиваются через штатные резиновые гофры между дверью и стойкой кузова с обязательной герметизацией точек ввода. Сечение кабеля должно соответствовать мощности привода (рекомендуется 0,75–1,5 мм²). Все соединения изолируются термоусадкой, а трассы проводов фиксируются пластиковыми хомутами вдали от зоны хода стекла и тросов управления.

Критические нюансы монтажа

• Тип привода: Для ВАЗ чаще применяют червячные моторы – их устанавливают строго горизонтально во избежание заклинивания.
• Регулировка хода: Длина штока корректируется после фиксации привода; зазор между кронштейном и тягой – 1–2 мм.
• Защита от влаги: Монтируйте приводы выше дренажных отверстий двери, используйте силикон для обработки крепежных точек.

Этап	Ошибка	Последствие
Крепление кронштейна	Использование саморезов вместо штатных болтов	Люфт механизма, вибрация при работе
Прокладка проводки	Перегиб провода в месте выхода из гофра	Обрыв жил при закрытии двери

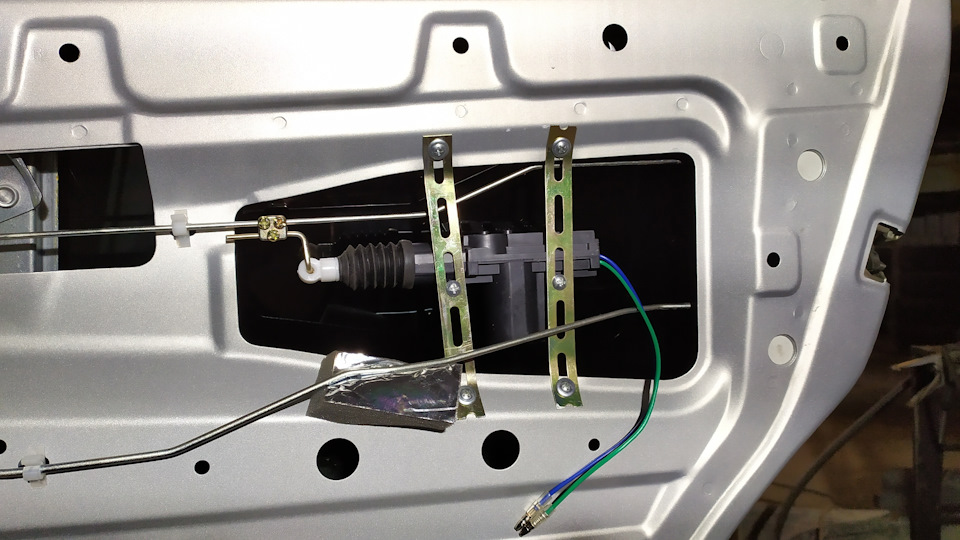

1. Снимите пластиковую заглушку штатного отверстия под привод в двери.
2. Закрепите кронштейн привода на внутренней металлической панели, совместив ось штока с рычагом замка.
3. Подключите разъемы к блоку управления до окончательной фиксации обшивки для тестирования хода.

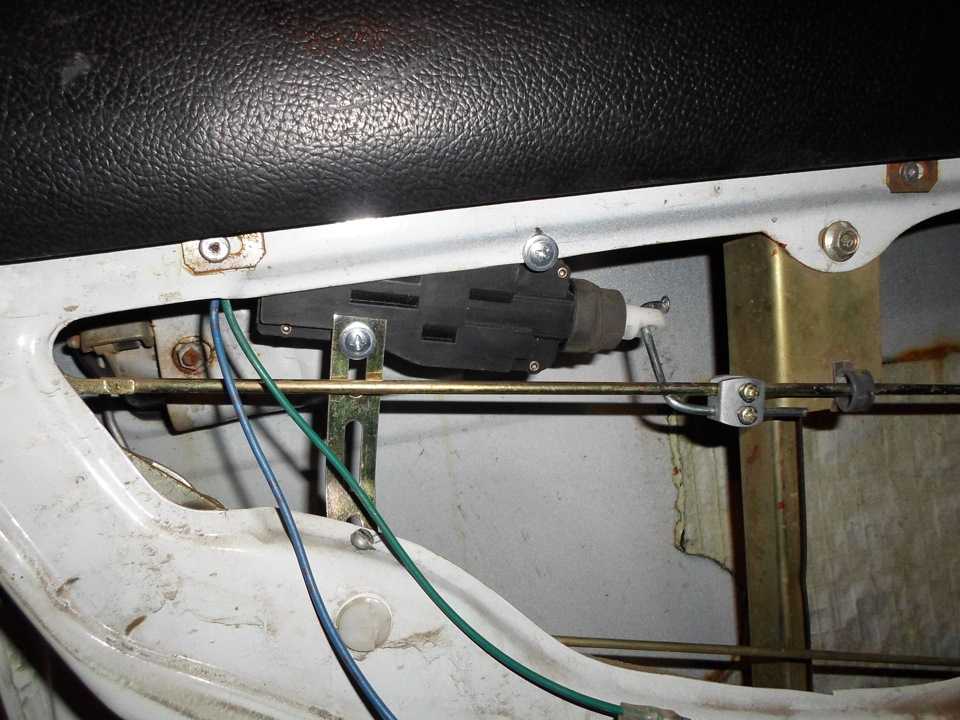

Нюансы монтажа задних дверных приводов

Задние двери ВАЗ требуют особого внимания из-за сложности доступа к штатным тягам механизма замка. Необходимо демонтировать обшивку, аккуратно отсоединив клипсы крепления и сняв ручку регулировки стеклоподъемника (если присутствует). Предварительно опустите стекло для удобства работы и защитите его от царапин картоном или плотной тканью.

Проверьте траекторию движения штатной тяги замка – привод должен монтироваться строго параллельно ей, без перекосов. Используйте штатные отверстия в металле двери или специальные кронштейны из комплекта, избегая самодельных креплений. Надежная фиксация корпуса привода вибрационными шайбами или гроверами обязательна, так как постоянная тряска быстро ослабит соединение.

Ключевые этапы и требования

Прокладка проводки:

• Трассу проводов от двери к стойке кузова прокладывайте внутри штатного резинового гофра, защищающего электропроводку двери.
• Аккуратно надрежьте гофр ножом, проложите новые провода и герметизируйте разрез термоусадкой или силиконовым герметиком.
• Избегайте перегибов и натяжения – оставьте петлю длиной 5-7 см у дверной стойки для компенсации движения двери.

Соединение со штатной механикой:

1. Снимите пластиковый наконечник со штатной тяги замка.
2. Закрепите металлическую тягу привода (идущую в комплекте) на рычаге замка через штатное отверстие, используя родную или комплектную пластиковую втулку.
3. Соедините тягу привода и штатную тягу замка регулируемой по длине пластиковой муфтой (тягой-удлинителем из комплекта).
4. Отрегулируйте длину муфты так, чтобы привод не создавал избыточного усилия на замок в крайних положениях ("открыто"/"закрыто").

Контроль и защита:

• Перед сборкой обшивки проверьте работу привода от блока управления 3-4 раза, убедившись в плавном ходе тяг и четком срабатывании замка.
• Все оголенные контакты и скрутки изолируйте термоусадкой. Фиксируйте провода внутри двери пластиковыми стяжками, исключая контакт с движущимися частями.
• Убедитесь, что привод и тяги не мешают опусканию стекла или работе динамика (при наличии).

Прокладка проводки по кузову автомобиля

Прокладка проводов осуществляется с использованием штатных технологических отверстий в кузове ВАЗ. Обязательно применяйте пластиковые гофротрубки для защиты проводки от перетирания и влаги. Избегайте участков с острыми кромками, движущимися элементами (дверные петли) и зонами высоких температур (выпускная система, моторный отсек).

Фиксируйте провода пластиковыми хомутами через каждые 15-20 см, используя существующие крепежные точки кузова. Проводка в дверях прокладывается через штатные резиновые гофры между кузовом и дверью. Предварительно снимите обшивку дверей и пороги для удобства монтажа.

Ключевые этапы и требования

Обязательные действия:

• Отключение минусовой клеммы аккумулятора перед началом работ
• Зачистка металла в точках подключения "массы"
• Использование термоусадки для изоляции соединений

Рекомендации по сечениям проводов:

Назначение	Минимальное сечение
Силовые цепи приводов	1.5 мм²
Цепь управления	0.75 мм²
"Массовые" провода	2.0 мм²

Важно: Силовые кабели от блока управления к приводам прокладывайте отдельно от сигнальных цепей для исключения помех. При проходе через металл используйте пластиковые втулки. Все соединения выполняйте через разъемы для удобства демонтажа.

Снятие центральной консоли для доступа к блоку управления

Открутите крепления подлокотника в задней части консоли, используя крестовую отвертку или шуруповёрт. Снимите пластиковую заглушку в районе рычага стояночного тормоза, под которой расположены винты крепления передней секции консоли. Аккуратно демонтируйте подлокотник, отложив крепёжные элементы в сторону.

Снимите пластиковую накладку вокруг рычага КПП, поддев её по периметру монтажной лопаткой. Отсоедините разъёмы прикуривателя и кнопок обогрева сидений (если установлены), нажав на фиксаторы. Ослабьте винты крепления тоннеля консоли в районе педального узла, предварительно сняв декоративные заглушки отверткой.

Порядок демонтажа консоли

1. Сдвиньте передние сиденья максимально назад для удобства доступа
2. Открутите 4 болта крепления задней части консоли (под чехлами сидений)
3. Приподнимите центральную секцию консоли вертикально вверх
4. Отсоедините оставшиеся разъёмы подсветки и электропроводки

Важно: При подъёме консоли избегайте резких движений – пластиковые фиксаторы легко ломаются. Если консоль не поддаётся, проверьте наличие скрытых винтов под резиновыми ковриками или декоративными накладками.

Тип крепежа	Количество	Инструмент
Болты М6	7 шт	Головка на 10
Саморезы	4 шт	PH2 отвертка
Пластиковые клипсы	12 шт	Монтажная лопатка

После снятия консоли блок управления центральным замком будет закреплён на металлическом основании тоннеля. Для фиксации блока обычно используются две пластиковые скобы или саморезы – запомните их расположение перед откручиванием. Не забудьте отсоединить колодку проводов от блока перед полным демонтажем.

Подключение питания к блоку предохранителей

Для запитки системы центрального замка требуется подключить силовой провод управления к блоку предохранителей. Сечение кабеля должно быть не менее 1.5 мм² для обеспечения надежной работы реле и исполнительных механизмов. Обязательно используйте термоусадочную изоляцию на всех соединениях.

Найдите в монтажном блоке штатный разъем, отвечающий за цепи зажигания или дополнительного оборудования. На автомобилях ВАЗ классической серии удобно использовать контакт Х2 (30А) на блоке предохранителей. Для моделей Lada Granta или Vesta подойдет свободный слот с маркировкой "AUX" или резервная линия с номиналом 15-20А.

Порядок подключения

1. Отсоедините минусовую клемму аккумулятора
2. Снимите пластиковую крышку блока предохранителей
3. Зачистите контактную площадку выбранного слота на 10-12 мм
4. Зафиксируте оголенный конец силового провода при помощи обжимной клеммы
5. Установите предохранитель номиналом 15А в соответствующий разъем

Важно: Запрещается подключать провод напрямую к плюсовой клемме АКБ! Обязательно используйте предохранитель, установленный максимально близко к точке забора энергии. Для защиты цепи от короткого замыкания дополнительно рекомендуется установить диод между реле управления и блоком предохранителей.

Параметр	Требование
Цвет изоляции провода	Красный или оранжевый
Номинал предохранителя	15А (для 4-х дверей)
Точка подключения	X2 (ВАЗ 2108-2115), F47 (Lada Vesta)
Дополнительная защита	Влагозащитный кожух

После завершения монтажа проверьте напряжение на клеммах при включенном зажигании мультиметром. Убедитесь в отсутствии искрения и нагрева проводов при циклическом срабатывании замков. Проложите кабель вдоль штатной проводки, фиксируя пластиковыми хомутами через каждые 15-20 см.

Соединение проводов дверей с блоком ЦЗ

Правильное подключение дверных проводов к блоку управления центральным замком напрямую влияет на функциональность системы. Провода от каждой двери (актуаторы замков, концевики) сводятся к центральному блоку ЦЗ, расположенному в салоне автомобиля. Необходимо обеспечить надежный контакт и защиту соединений от влаги и механических повреждений.

Основные группы проводов включают: управляющие сигналы для актуаторов замков (открытие/закрытие), провода концевиков дверей (контроль положения), массу и питание. Цветовая маркировка проводов различается в зависимости от модели ВАЗ и комплектации, поэтому сверка со схемой производителя обязательна.

Типовая распиновка подключения

Функция	Цвет провода (пример)	Контакт блока ЦЗ
Актуатор левой передней двери (+)	Оранжевый с черной полосой	L1
Актуатор левой передней двери (-)	Оранжевый с красной полосой	L2
Актуатор правой передней двери (+)	Синий с черной полосой	R1
Концевик левой двери	Черный	D1
Концевик правой двери	Белый	D2
Общая масса	Коричневый	GND

Важные этапы подключения:

1. Проложите провода от дверей через штатные резиновые гофры кузова
2. Зачистите изоляцию на 8-10 мм, используйте термоусадочные трубки
3. Подключите актуаторы согласно полярности (перепутанные провода приведут к реверсу работы замков)
4. Обязательно подключите концевики дверей для корректной работы авторежимов

Примечание: Для задних дверей на универсалах и хэтчбеках провода обычно подключаются параллельно передним или через отдельные каналы блока. Проверьте отсутствие перетирания проводов в местах изгиба дверей после установки.

Подключение управляющих проводов к штатной проводке

Определите управляющие провода центрального замка в штатной проводке автомобиля. Основные сигнальные кабели отвечают за команды "открыть" и "закрыть", обычно идут от кнопки в салоне или штатного блока управления. Для точного определения используйте мультиметр в режиме прозвонки или документацию к конкретной модели ВАЗ.

Снимите обшивку водительской двери и найдите разъем штатной проводки. Подготовьте провода от привода центрального замка, зачистив их концы на 5-7 мм. Обязательно обесточьте бортовую сеть, сняв клемму с аккумулятора перед началом работ.

Этапы коммутации

Подключение выполняется методом параллельного врезания в штатные цепи:

1. Найдите сигнальный провод "закрытие" (обычно синий с черной полосой на ВАЗ-2110-2115)
2. Обнаружьте сигнальный провод "открытие" (часто зеленый с красной полосой)
3. Соедините красный провод привода с проводом "открытие" через быстрозажимные коннекторы
4. Синий провод привода подключите к проводу "закрытие" аналогичным способом

Обязательная изоляция всех соединений термоусадкой или изолентой. Черный провод привода подключите к кузову через ближайший болт массы. После монтажа проверьте корректность работы:

• Блокировка/разблокировка с кнопки в салоне
• Срабатывание от ключа с водительской двери
• Отсутствие конфликтов со штатной сигнализацией

Цвет провода привода	Функция	Цвет штатного провода (ВАЗ-2114)
Красный	Сигнал открытия	Зеленый с красной полосой
Синий	Сигнал закрытия	Синий с черной полосой
Черный	Масса	Болт на кузове

Цветовая маркировка проводов на разъёмах ВАЗ

Цветовая маркировка проводов критична для корректного подключения привода центрального замка и предотвращения ошибок при монтаже. Стандартизированные цвета позволяют идентифицировать назначение каждого проводника без использования схем, ускоряя процесс установки.

На автомобилях ВАЗ цветовая гамма проводов в разъёмах центрального замка может варьироваться в зависимости от модели и года выпуска. Всегда сверяйтесь с технической документацией конкретного автомобиля перед подключением, так как отклонения от типовой схемы возможны.

Типовая маркировка проводов для подключения ЦЗ

Цвет провода	Назначение	Примечание
Красный	Постоянное питание +12В	Подключается к аккумулятору через предохранитель
Чёрный	Масса (GND)	Кузов автомобиля
Синий	Сигнал открытия замков	Импульсный провод от блока управления
Синий с чёрной полосой	Сигнал закрытия замков	Импульсный провод от блока управления
Жёлтый	Управление приводом водительской двери	Для реверсивных приводов
Зелёный	Управление приводом пассажирской двери	Для реверсивных приводов

Важные особенности:

• Провода управления (синий/сине-чёрный) работают в импульсном режиме: подача напряжения происходит только при активации команды.
• Для реверсивных приводов полярность на жёлтом/зелёном проводах определяет направление движения штока: +12В открывает, -12В закрывает дверь.
• При отсутствии штатной проводки в дверях потребуется прокладка дополнительных кабелей от блока ЦЗ к приводу.

Защита проводов в гофротрубку и крепёж

Надёжная защита проводки привода центрального замка от влаги, грязи, перетирания и механических повреждений критически важна для долговечной и безотказной работы системы. Основным средством защиты выступает гофрированная трубка (гофротрубка, гофра), которая одевается поверх всех проводов, идущих от блока управления к дверным приводам и концевикам.

Используйте специальную автомобильную гофротрубку из ПВХ или полиамида (PA), устойчивую к маслам, бензину, перепадам температур и ультрафиолету. Диаметр трубки должен позволять свободно протянуть все необходимые провода с небольшим запасом.

Порядок работ по защите проводов:

1. Подготовка длины: Отмерьте необходимую длину гофры для каждого участка трассы (от блока управления до каждой двери), добавив запас 10-15 см с каждой стороны для удобства монтажа и возможного соединения.
2. Протяжка проводов: Аккуратно протяните все провода привода для конкретной двери внутри отмерленного отрезка гофротрубки. Используйте специальную протяжку (зонд) или жесткую проволоку, если это необходимо.
3. Защита соединений: Особое внимание уделите местам соединений проводов (скрутки, клеммы, обжимы). Каждое соединение должно быть тщательно заизолировано термоусадкой или качественной изолентой перед тем, как оно будет помещено внутрь гофры.
4. Защита торцов: После протяжки проводов и соединений, открытые торцы гофротрубки на концах желательно защитить от попадания влаги и пыли. Используйте для этого специальные заглушки (пыльники) для гофры или плотно обмотайте торцы изолентой.

Надёжный крепёж проводки:

Правильно зафиксированная проводка не будет болтаться, перетираться о металлические кромки кузова или мешать движению механизмов двери.

• Пластиковые хомуты (стяжки): Основной крепёжный элемент. Используйте автомобильные нейлоновые хомуты черного цвета, устойчивые к температурным перепадам и УФ-излучению.
• Штатные точки крепления: Крепите гофру с проводами к существующим жгутам проводки автомобиля или к специальным технологическим отверстиям/проушинам в кузове и дверях, используя хомуты.
• Избегайте острых кромок: Трассируйте проводку так, чтобы она не соприкасалась с острыми металлическими краями отверстий, сварных швов или подвижных частей. При необходимости защитите кромки пластиковой или резиновой кембриковой трубкой, разрезанной вдоль.
• Фиксация внутри двери: Внутри двери надёжно закрепите гофру и провода, ведущие к приводу и концевику, используя хомуты к штатным жгутам или каркасу двери. Убедитесь, что провода не натянуты и не мешают работе стеклоподъёмника или замка.
• Фиксация в междверных проёмах: При переходе проводов из кузова в дверь через резиновый гофрорукав, тщательно зафиксируйте гофротрубку с проводами внутри этого рукава хомутами с обеих сторон (к кузову и к двери), чтобы предотвратить их перетирание при открывании/закрывании двери.
• Запас длины: Оставляйте небольшой слабину (запас) проводов и гофры в месте перехода из стойки кузова в дверь для компенсации движения двери. Петля должна свободно двигаться, не натягиваясь.

Качественная защита проводов в гофротрубку и их аккуратный, надёжный крепёж – залог долгой и беспроблемной эксплуатации установленного привода центрального замка, предотвращающий обрывы, замыкания и коррозию контактов.

Подсоединение актуаторов к электрическим разъёмам

После фиксации актуаторов в дверях и центрального блока управления переходят к подключению электрической части. Убедитесь, что все провода проложены через штатные гофры, защищены от перетирания и исключают контакт с подвижными элементами конструкции. Каждый актуатор имеет двухконтактный разъём, полярность подключения критична для корректной работы.

Центральный блок оснащён разъёмами с маркированными выходами для каждой двери. Используйте схему из комплекта поставки для идентификации проводов: обычно красный/чёрный соответствуют "+" и "–" питания. При отсутствии цветовой маркировки проверьте распиновку тестером до подключения.

Порядок подключения

1. Снимите клемму с АКБ для исключения короткого замыкания.
2. Соедините разъёмы актуаторов с проводами блока управления согласно схеме:
   • Передняя левая дверь → вывод "FL"
   • Передняя правая дверь → вывод "FR"
   • Задние двери → выводы "RL" и "RR" (при подключении)
3. Обязательно зафиксируйте соединения пластиковыми хомутами или изолентой.

Цвет провода	Назначение	Тип разъёма
Красный	Плюс питания (+12V)	Male
Чёрный	Минус/земля	Male
Синий/белый	Сигнальный (для сложных систем)	Female

Проверьте ход штока актуатора до подачи питания: ручное перемещение должно быть плавным без заеданий. После подключения АКБ протестируйте синхронность срабатывания всех замков при подаче сигнала с брелока или кнопки салона. Корректируйте положение актуаторов при неполном открытии/закрытии.

Установка контроллера центрального замка

Контроллер монтируется в салоне автомобиля, обычно за центральной консолью или под приборной панелью. Место установки выбирается с учетом удобства подключения к проводке и защиты от влаги/механических воздействий. Обязательно зафиксируйте блок пластиковыми стяжками или саморезами через штатные крепежные отверстия, исключая его свободное перемещение.

Перед подключением отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Снимите облицовку тоннеля и декоративные панели для доступа к штатной электропроводке. Проложите жгут проводов от контроллера к дверям, избегая зон движения тяг ручного привода и острых кромок кузова. Используйте пластиковые гофры для защиты кабелей.

Подключение электропроводки

Соединение выполняется согласно схеме производителя:

• Силовые кабели (толщиной 1.5-2.5 мм²) подключаются к предохранителю (15-20А) через реле. Источник питания – клемма "30" генератора или отдельный провод от аккумулятора.
• Управляющие провода (0.75-1.0 мм²) соединяются с кнопкой блокировки на водительской двери, концевиками дверей и сигналом штатной сигнализации (при наличии).
• Провода приводов коммутируются с электромоторами дверей по цветовой маркировке. Для ВАЗ классической серии:


  Контакт контроллера	Цвет провода	Назначение
  OUT+	Синий	Запирание правой двери
  OUT-	Синий/черный	Отпирание правой двери
  OUT+	Красный	Запирание левой двери
  OUT-	Красный/черный	Отпирание левой двери

После монтажа выполните тестирование: восстановите питание АКБ, проверьте синхронность срабатывания замков при нажатии кнопки водительской двери и с брелока сигнализации. Убедитесь в автоматической блокировке при начале движения (если функция предусмотрена прошивкой контроллера). Все соединения изолируйте термоусадкой, жгуты закрепите штатными фиксаторами.

Правила подключения к сигнализации

Подключение привода центрального замка к сигнализации требует точного соблюдения электрических схем и инструкций производителя. Неправильная коммутация может вызвать короткое замыкание, повреждение блока управления сигнализации или некорректную работу замков. Обязательно отключите минусовую клемму аккумулятора перед началом работ и убедитесь в совместимости оборудования.

Определите управляющие провода сигнализации, отвечающие за команды "открыть" и "закрыть". Обычно они маркируются в документации к охранному комплексу. Соедините их с соответствующими кабелями привода ЦЗ через реле или напрямую, соблюдая полярность. Для защиты цепи установите предохранитель номиналом, указанным в инструкции к сигнализации.

Последовательность подключения

1. Найдите в жгуте сигнализации провода управления замками:
   • Провод открытия (обычно зеленый или синий)
   • Провод закрытия (часто желтый или коричневый)
2. Соедините их с проводами привода ЦЗ:

   Сигнализация	Привод ЦЗ
   Открытие замков (+12V)	Синий провод
   Закрытие замков (+12V)	Красный провод

3. Изолируйте соединения термоусадкой
4. Установите предохранитель (5-10А) в разрыв цепи +12V

Важно! При использовании нестандартной сигнализации может потребоваться дополнительное реле. Если приводы дверей подключены параллельно, сечение проводов должно быть не менее 1.5 мм². После монтажа проверьте синхронность срабатывания всех замков и отсутствие перегрева проводов.

Поиск цепей блокировки замков в автомобиле

Для интеграции привода центрального замка требуется точно определить управляющие цепи блокировки/разблокировки в штатной электропроводке автомобиля. Эти цепи отвечают за подачу питания на соленоиды или моторчики дверных замков при активации штатной сигнализации или поворотом ключа в водительской двери. На ВАЗ классической серии и более современных моделях (например, Priora, Granta) расположение и цветовая маркировка проводов могут существенно отличаться.

Основными точками поиска являются зоны водительской двери: разъемы в стойке кузова (штанга между дверью и порогом) или блок предохранителей. Ключевой ориентир – провода, идущие к контактам кнопки блокировки замков (если она установлена) или напрямую к механизму замка водительской двери. Наиболее распространены цепи с отрицательным (минусовым) управлением, где блокировка активируется подачей "массы" на соответствующий провод.

Этапы поиска и идентификации

Инструменты и подготовка:

• Мультиметр в режиме вольтметра/прозвонки
• Контрольная лампочка (12В)
• Схема электропроводки конкретной модели ВАЗ
• Доступ к разъемам водительской двери и монтажному блоку

Последовательность действий:

1. Снимите обшивку водительской двери для доступа к разъемам замка.
2. Отследите провода, подключенные к сервомеханизму замка (обычно 2-5 проводов).
3. Активируйте блокировку/разблокировку ключом или кнопкой, наблюдая за изменением напряжения на проводах мультиметром:
   • При блокировке: один провод получит "+12В", другой – "массу" (или наоборот, в зависимости от типа управления).
   • При разблокировке: полярность на этих же проводах сменится на противоположную.
4. Если доступ к двери затруднен, проверьте крупные разъемы в монтажном блоке (обычно коричневые или черные колодки).

Типовые характеристики цепей на ВАЗ:

Модель	Цвет провода блокировки	Цвет провода разблокировки	Тип сигнала
ВАЗ-2110	Синий с черным	Синий с красным	Минус (-)
LADA Granta	Красный с черным	Зеленый с черным	Минус (-)
ВАЗ-2107 (рестайлинг)	Желтый	Зеленый	Плюс (+)

Важно! Всегда перепроверяйте найденные цепи контрольной лампой перед подключением привода. Короткое замыкание или ошибочная коммутация могут повредить штатную проводку или блок управления.

Обратная сборка панелей и дверей

После установки привода и проверки его работоспособности аккуратно заведите провода в технологические отверстия двери. Убедитесь, что проводка не контактирует с движущимися элементами стеклоподъемника и не пережата при монтаже. Закрепите тяги привода в штатных фиксаторах, избегая перекосов.

Перед фиксацией обшивки дважды проверьте корректность работы замка: приведите механизм в действие ключом или кнопкой брелока. Удостоверьтесь, что все крепежные клипсы и саморезы подготовлены – отсутствие даже одного элемента может вызвать вибрации и дребезжание панели при эксплуатации.

Пошаговая сборка

1. Установка гидроизоляции: Верните на место мембрану, плотно зафиксировав ее по периметру пластилиновым герметиком.
2. Монтаж внутренних компонентов: Закрепите динамики, карманы и декоративные накладки ручек.
3. Прокладка проводов: Уложите кабели вдоль штатных жгутов, стяните пластиковыми хомутами.
4. Фиксация обшивки: Совместите клипсы с отверстиями в металле двери, наживите верхние крепления.
5. Окончательный крепеж: Затяните саморезы в нижней части панели и зоне рукоятки.

Элемент	Критерий контроля
Замок двери	Срабатывание от брелока без задержек
Обшивка	Равномерный зазор по контуру, отсутствие прогибов
Проводка	Отсутствие перетирания о металлические кромки

Важно: При защелкивании клипс приложите ладонь к области крепления – резкие удары могут повредить пластиковые фиксаторы. После сборки проверьте легкость хода стекол и работу кнопки стоп-сигнала при нажатии на тормоз.

Тестирование работы всех установленных приводов

После завершения монтажа приводов на все двери автомобиля ВАЗ необходимо выполнить комплексную проверку их работоспособности. Убедитесь, что все механизмы подключены к блоку управления центрального замка согласно схеме, а провода надежно зафиксированы и защищены от перетирания.

Включите зажигание или подайте питание на систему центрального замка для активации режима тестирования. Проверьте напряжение на клеммах аккумулятора – оно должно быть стабильным (не ниже 12В), чтобы исключить сбои из-за недостаточного энергоснабжения.

Порядок проверки

1. Поочередно активируйте команды блокировки и разблокировки с брелока или кнопки в салоне
2. Прослушайте каждый привод – должен быть слышен четкий щелчок срабатывания механизма
3. Визуально контролируйте движение штока каждого актуатора:
   • Ход штока – 8-12 мм
   • Отсутствие перекосов и заеданий
4. Проверьте синхронность работы всех дверей (максимальная задержка – 0.5 сек)

Проблема	Возможная причина
Привод не срабатывает	Оборван провод, плохой контакт в разъеме
Прерывистая работа	Слабое крепление привода, низкое напряжение АКБ
Избыточный шум	Механическое заедание, ошибка установки тяги

Обязательно проверьте реакцию системы на аварийное открытие ключом: после ручной разблокировки водительской двери все остальные приводы должны автоматически отключиться. Повторите цикл тестирования 5-7 раз для выявления скрытых дефектов.

Определение направления движения штока актуатора

Перед установкой привода центрального замка на ВАЗ необходимо определить корректное направление перемещения штока актуатора. Для этого выполните предварительную фиксацию механизма возле штатного места монтажа без окончательного крепежа, подключив провода к электромотору.

Подайте кратковременное напряжение 12 В на контакты привода для имитации команды "открытие" или "закрытие". Наблюдайте за вектором движения штока: он должен полностью соответствовать траектории перемещения штатной тяги дверного замка. Если направление не совпадает – поменяйте полярность подключения проводов к актуатору.

Ключевые аспекты проверки

При тестировании учитывайте следующие параметры:

• Амплитуда хода: шток должен проходить полный цикл без механических препятствий
• Синхронизация с замком: движение начинается без задержек при подаче напряжения
• Крайние положения: в точках максимального выдвижения/втягивания отсутствуют ударные нагрузки

После подтверждения правильного направления установите привод, используя штатные крепежные отверстия или специальные кронштейны. Финишная проверка включает:

1. Плавность хода штока при работе замка
2. Отсутствие перегибов тросиков/тяг
3. Корректное срабатывание от брелока после полной сборки

Симптом ошибки	Причина	Решение
Шток движется в обратную сторону	Перепутана полярность подключения	Поменять местами провода на клеммах
Неполный ход штока	Механическое заклинивание	Проверить соосность с тягой замка

Важно! При несовпадении точек крепления запрещается прикладывать усилие для изгиба корпуса актуатора – используйте переходные пластины. Для финальной регулировки длины хода применяйте ограничительные втулки на штоке.

Регулировка хода штока механического привода

Ход штока напрямую влияет на корректность запирания/отпирания дверей. При недостаточном перемещении механизм не дожимает фиксаторы, при избыточном – возникает перегруз электропривода и деформация тяг. Контролируется длина выступающей части штока от корпуса актуатора.

Регулировку выполняют при неполном срабатывании замков одной двери или характерных щелчках без полного хода. Для работы потребуется ключ на 10, плоскогубцы и линейка. Предварительно снимите обшивку двери для доступа к приводу.

Порядок регулировки

1. Отсоедините тягу привода от штатного замка, ослабив крепление фиксатора плоскогубцами.
2. Измерьте текущую длину штока (стандарт – 80±2 мм от корпуса актуатора до центра отверстия под штифт).
3. Ослабьте контргайку на регулировочной резьбе штока ключом на 10.

Для изменения длины вращайте шток по часовой стрелке для уменьшения хода или против часовой для увеличения. После выставления размера:

• Затяните контргайку с усилием 7-9 Н·м
• Проверьте свободный ход тяги – не должен иметь перекосов
• Подключите актуатор к замку и выполните тестовое срабатывание 5-7 раз

При проверке обращайте внимание на синхронность работы всех дверей и отсутствие посторонних шумов. Если регулировка не устранила проблему – проверьте люфт креплений актуатора или износ шестерни привода.

Замена люфтящих пластиковых тяг

Износ пластиковых тяг центрального замка проявляется характерным люфтом при работе механизма, неполным закрытием/открытием дверей или полным отказом системы. Основные причины дефекта – усталость материала от постоянных нагрузок, перепады температур и механические повреждения при некорректной регулировке.

Для замены потребуется снять обшивку двери, отсоединить тяги от замка и актуатора, демонтировать старые элементы. Новые тяги подбираются по модели автомобиля и типу привода (оригинальные или проверенные аналоги). При установке критично избегать перекосов и обеспечить свободный ход без натяга.

Порядок работ

• Демонтаж обшивки: Снять пластмассовые заглушки, открутить крепежные винты, аккуратно отсоединить клипсы по периметру
• Диагностика: Вручную проверить люфт тяг, подвижность штока актуатора, состояние креплений
• Замена:
  1. Отсоединить тяги от штифтов замка и электромеханического привода
  2. Извлечь деформированные элементы через технологические отверстия
  3. Установить новые тяги с точным повторением траектории заводской сборки

Важно: После монтажа провести регулировку длины тяг (при наличии резьбовых наконечников) и тестовый цикл работы замка 5-7 раз. Люфт должен отсутствовать, а перемещение штока – достигать крайних положений без задержек.

Диагностика проблем: привод не срабатывает

При отказе привода центрального замка первично исключите севший аккумулятор автомобиля или разряженный брелок сигнализации. Убедитесь, что проблема проявляется на всех дверях одновременно – это указывает на системный сбой, а не локальную поломку механизма конкретной двери.

Последовательно проверьте цепь питания и управления: от блока управления до исполнительных механизмов. Используйте мультиметр для замера напряжения и «прозвонки» проводов. Механические неисправности диагностируются визуальным осмотром и ручной проверкой подвижности элементов.

Алгоритм поиска неисправности

1. Проверка предохранителей:
   • Найдите плавкую вставку цепи ЦЗ (обычно F5, F7 или F18 в монтажном блоке)
   • Замените при перегорании, повторите проверку
2. Диагностика управляющего сигнала:
   • Отсоедините разъем привода
   • Измерьте напряжение на контактах при нажатии кнопки брелока/дверного переключателя
   • Норма: кратковременные 12В на одном из проводов при открытии/закрытии
3. Тест электродвигателя привода:
   • Подайте напрямую 12В от АКБ на контакты мотора (соблюдая полярность)
   • Отсутствие реакции – признак перегорания обмотки

Симптом	Вероятная причина	Метод проверки
Привод не работает ни в одном режиме	Обрыв питания, сгоревший мотор, заклинивание редуктора	Подача напряжения напрямую, осмотр шестерен
Срабатывает только на открытие/закрытие	Износ контактной группы, неисправность реле	Замер сигнала на разъеме в обоих режимах
Слышен гудение мотора без движения штока	Срезанные зубья шестерни, отсоединение тяги	Визуальный осмотр редуктора после снятия

Важно: При механических заклиниваниях разберите узел, очистите редуктор от старой смазки и загрязнений. Замените пластиковые шестерни при наличии сколов или деформации. Проверьте целостность пластикового штока и крепление металлической тяги к двери.

Проверка предохранителей и реле центрального замка

Перегоревший предохранитель – частая причина отказа центрального замка (ЦЗ). Он защищает цепь управления от перегрузок и коротких замыканий. Расположен в основном монтажном блоке салона (обычно под панелью приборов со стороны водителя), конкретное положение указано на крышке блока или в руководстве автомобиля. Номинал варьируется между моделями ВАЗ (часто 10А, 15А или 20А).

Реле ЦЗ управляет подачей тока на приводы замков при получении сигнала от блока управления или кнопки. Оно установлено в том же монтажном блоке, рядом с предохранителями. Неисправное реле (залипание контактов, обрыв обмотки) приводит к полному бездействию системы или хаотичному срабатыванию.

Порядок диагностики

1. Поиск предохранителя ЦЗ:
   • Отключите зажигание.
   • Откройте крышку основного монтажного блока предохранителей и реле.
   • Найдите предохранитель по схеме на крышке (обозначения: ЦЗ, Central Lock, F20, F3 и т.д. – зависит от модели ВАЗ).
2. Проверка предохранителя:
   • Извлеките предохранитель специальными щипцами (часто в блоке).
   • Визуально осмотрите металлическую перемычку – она должна быть целой.
   • Прозвоните мультиметром в режиме сопротивления (∞ Ом – перегорел, ~0 Ом – исправен).
   • Замените перегоревший предохранитель строго на аналогичный по номиналу (Ампераж).
3. Поиск и проверка реле ЦЗ:
   • Найдите реле по схеме на крышке блока (обозначения: Реле ЦЗ, K2, K5 и т.п.).
   • Извлеките реле из посадочного места.
   • Метод замены: Вставьте заведомо исправное реле с идентичной маркировкой (например, от поворотников, если совпадает тип). Проверьте работу ЦЗ.
   • Проверка мультиметром:
     1. Определите контакты обмотки (85, 86) и силовые контакты (30, 87, 87a) по схеме на корпусе реле.
     2. Прозвоните обмотку (контакты 85-86): сопротивление 50-120 Ом указывает на исправность.
     3. Подайте +12В на контакт 85, а -12В на 86 (например, с АКБ). Должен быть слышен четкий щелчок.
     4. Прозвоните силовые контакты (30-87) при срабатывании: сопротивление должно быть близко к 0 Ом.
4. Осмотр проводки: Внимательно проверьте состояние колодок и проводов, идущих к монтажному блоку, блоку управления ЦЗ и дверным приводам на предмет окисления, обрывов или повреждений изоляции.

Поиск обрыва в проводке привода центрального замка ВАЗ

Поиск обрыва в проводке начинается с точного определения проблемного участка цепи. Необходимо проверить целостность проводов от блока управления центральным замком до электродвигателя конкретной двери, а также общие цепи питания и "массы".

Используйте мультиметр в режиме прозвонки или контрольную лампу для последовательной проверки каждого проводника. Особое внимание уделите участкам, проходящим через дверные гофры, где провода чаще всего перетираются от постоянных изгибов.

Основные этапы диагностики:

1. Отсоедините разъемы на блоке управления замком и на приводе проблемной двери.
2. Прозвоните каждый провод по схеме:
   • Силовые провода (обычно толстые - +12В и "масса")
   • Управляющие сигнальные провода (тонкие)
3. Проверьте подвижные участки:

   Место проверки	Особенности
   Дверная гофра	Аккуратно растяните гарду, осмотрите провода
   Зоны крепления	Проверьте места фиксации проводов саморезами

4. Исключите окисление в разъемах - очистите контакты.
5. При обнаружении обрыва замените поврежденный участок провода, используя термоусадку для изоляции.

Важно: Перед началом работ обязательно снимите клемму с аккумулятора. Для точной идентификации проводов сверяйтесь с электросхемой конкретной модели ВАЗ.

Чистка и смазка тяговых элементов

Тяги и рычаги привода центрального замка подвержены загрязнению пылью, дорожными реагентами и окислению, что приводит к заеданию механизма и увеличению нагрузки на электродвигатель. Регулярная обработка подвижных соединений предотвращает заклинивание и износ деталей, обеспечивая плавное срабатывание замков всех дверей.

Для обслуживания потребуется демонтировать тяговые элементы со стоек дверей, предварительно отсоединив пластиковые фиксаторы и металлические скобы крепления. Используйте тонкую отвертку для аккуратного снятия стопорных колец и клипс, избегая повреждения крепежа.

Порядок обработки компонентов

1. Очистка от загрязнений:
   • Промойте тяги и шарниры в керосине или уайт-спирите
   • Удалите коррозию металлической щеткой
   • Продуйте сжатым воздухом внутренние полости рычагов
2. Смазка узлов трения:

   Элемент	Тип смазки	Особенности нанесения
   Шарнирные соединения	Графитовая смазка (Литол-24)	Заполнить зазоры шприцем
   Телескопические тяги	Силиконовый спрей	Равномерное распыление по штоку
   Пружины возврата	Медная противозадирная паста	Тонкий слой на витки

3. Контроль износа:
   • Замените деформированные тяги и треснувшие пластиковые втулки
   • Проверьте люфт в шарнирах – превышение 1 мм требует замены

После сборки обязательно проверьте синхронность срабатывания замков при подаче напряжения и отрегулируйте длину тяг регулировочными муфтами. Избегайте применения густых смазок в зимний период – они провоцируют замерзание конденсата в механизмах.

Замена изношенных компонентов актуатора

Основными изнашиваемыми компонентами актуатора центрального замка являются пластиковые шестерни редуктора и толкатель (шток). Пластиковые зубья шестерен со временем истираются или обламываются, особенно при заедании тяг или механизма замка. Шток может погнуться или сломаться в месте соединения с тягой при чрезмерном усилии или коррозии.

Диагностика неисправности актуатора заключается в снятии обшивки двери и визуальном контроле работы привода при нажатии на брелок или кнопку. Характерные признаки износа – актуатор жужжит, но шток не двигается, либо движение штока рывками, неполное, или слышен треск/скрежет внутри корпуса.

Процедура замены изношенных деталей

Для замены потребуется снять актуатор с двери автомобиля. Необходимый инструмент:

• Набор отверток (крестовых и плоских)
• Ключи или головки (обычно на 10 мм)
• Плоскогубцы
• Новый ремкомплект (шестерни, шток) или новый актуатор в сборе
• Смазка для пластиковых шестерен (например, Литол-24 или специальная тефлоновая)

Последовательность действий после снятия актуатора:

1. Аккуратно разберите корпус актуатора. Крепления обычно пластиковые защелки или саморезы.
2. Извлеките электродвигатель и редукторный блок.
3. Разберите редуктор. Обратите внимание на порядок расположения шестерен и их ориентацию.
4. Извлеките изношенные шестерни и шток.
5. Тщательно очистите внутренности корпуса и двигатель от старой смазки и пластиковой стружки.
6. Нанесите тонкий слой смазки на зубья новых пластиковых шестерен и места их вращения.
7. Соберите редуктор в обратной последовательности, точно соблюдая позиционирование шестерен.
8. Установите новый шток.
9. Соберите корпус актуатора.
10. Проверьте работоспособность актуатора, подключив его к разъему блока управления ЦЗ до установки в дверь.
11. Установите актуатор на место в двери, подсоедините тяги и электрический разъем.
12. Соберите обшивку двери.

Важно: При установке нового штока убедитесь, что его ход соответствует необходимому для полного открывания/закрывания замка. Проверьте легкость хода тяг – они не должны заедать.

Комплектующие для популярных моделей ВАЗ:

Модель ВАЗ	Тип актуатора / Ремкомплект	Пример артикула
ВАЗ 2110, 2111, 2112	Ремкомплект (шестерни, шток)	АКЦ-01, АКЦ-РК
ВАЗ 2170 (Приора)	Актуатор в сборе / Ремкомплект	2170-3724010, АКП-РК
ВАЗ 2190 (Granta)	Актуатор в сборе	2190-3724010-00
ВАЗ 2121 (Нива 4x4)	Ремкомплект (шестерни)	АКН-РК

Если редуктор неразборный или поврежден корпус, целесообразна замена актуатора в сборе. При покупке ремкомплекта обязательно убедитесь в его совместимости с конкретной моделью актуатора на вашем автомобиле.

Сброс ошибок контроллера центрального замка ВАЗ

Ошибки контроллера ЦЗ возникают при сбоях в работе системы: неполном закрытии дверей, проблемах с концевиками, перегоревших предохранителях или разряде АКБ. Накопленные коды мешают корректной работе замков, вызывая ложные блокировки или отказы исполнительных механизмов.

Сброс ошибок обязателен после устранения неисправности. Игнорирование приводит к некорректному распознаванию состояния дверей, хаотичным срабатываниям приводов или полному отказу системы. Процедура выполняется несколькими методами в зависимости от модели контроллера.

Способы сброса ошибок

• Через диагностический разъед:
  • Используйте сканер (например, ELM327 с ПО OpenDiag)
  • Выберите раздел "Центральный замок" → "Ошибки" → "Стереть"
• Отключение питания:
  • Снимите клемму с АКБ на 10-15 минут
  • Для контроллеров с энергонезависимой памятью дополнительно отсоедините разъем ЦЗ
• Аварийный сброс кнопками (для некоторых моделей):
  1. Включите зажигание
  2. Нажмите 5 раз подряд кнопку блокировки дверей
  3. Дождитесь двойного сигнала сирены

Важно: После сброса проверьте работу системы:

Действие	Ожидаемый результат
Закрытие всех дверей с брелока	Синхронное срабатывание приводов, мигание поворотников
Открытие водительской двери ключом	Автоматическая разблокировка остальных дверей

При повторном появлении ошибок после сброса выполните диагностику концевиков дверей, проверьте целостность проводки и напряжение на приводах. Для старых контроллеров (например, АПС-4) может потребоваться замена модуля.

Список источников

Руководство по ремонту автомобилей ВАЗ

Электросхемы системы центрального замка

• Официальная техническая документация АвтоВАЗа
• Специализированные форумы автомобилистов (Drive2, ВАЗ Клуб)
• Инструкции по установке комплектов центрального замка
• Видеообзоры процесса монтажа на YouTube-каналах
• Статьи с порталов по автомобильной тематике

Видео: Установка центрального замка на ВАЗ 2106


• Volvo 245 - Лучший универсал своего времени

• Правильное хранение шин - рекомендации для сохранности

• Как снизить затраты на капитальный ремонт двигателя?
