Привод стартера - как работает бендикс

Статья обновлена: 18.08.2025

Бендикс – критически важный компонент системы запуска двигателя автомобиля. Этот компактный механизм решает две противоположные задачи: надежно передавать крутящий момент от стартера к маховику двигателя во время запуска и мгновенно разъединять их связь после успешного пуска мотора.

Его работа основана на принципе обгонной муфты, предотвращающей передачу обратного вращения от работающего двигателя к стартеру. Понимание устройства бендикса позволяет разобраться в причинах типичных неисправностей стартерного узла – от холостого прокручивания до характерного скрежета при запуске.

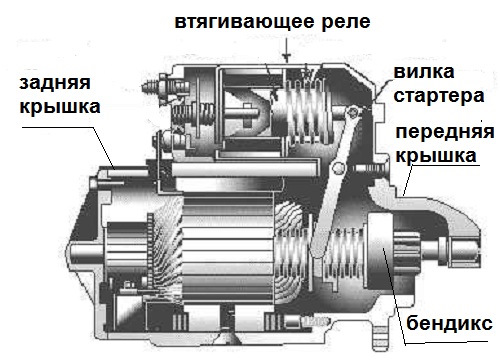

Внешний вид и расположение бендикса в сборе

Бендикс представляет собой цилиндрический узел, закреплённый на валу стартера через шлицевое соединение. Его корпус изготавливается из стали и имеет характерный зубчатый венец (шестерню) на одном конце. Шестерня отличается скошенными зубьями для плавного зацепления с маховиком двигателя.

Располагается бендикс между корпусом электродвигателя стартера и крышкой с втягивающим реле. Шестерня направлена в сторону маховика ДВС и в нерабочем состоянии находится на расстоянии 5-15 мм от него. При запуске узел перемещается по шлицам вала, обеспечивая сцепление с венцом маховика.

Ключевые элементы конструкции

Ведомая обойма с внутренними шлицами для подвижного соединения с валом стартера
Ведущая обойма с роликами или шариками в клиновидных пазах
Прижимные пружины, фиксирующие ролики в рабочем положении
Стопорные кольца, удерживающие компоненты в сборе
Буферная пружина для смягчения ударных нагрузок

Характеристика	Описание
Диаметр шестерни	30-50 мм (зависит от модели авто)
Количество зубьев	9-12 штук
Тип соединения с валом	Многозаходные шлицы

Устройство ведущей обоймы с роликами

Ведущая обойма представляет собой цилиндрическую деталь с шестью радиальными клиновидными пазами по внутренней поверхности. Эти пазы имеют асимметричный профиль: один край выполнен пологим, а противоположный – крутым. Обойма жёстко соединена с ведомым валом стартера через шлицевое соединение.

В каждом пазу размещён подвижный ролик цилиндрической формы. Диаметр роликов незначительно превышает ширину узкой части паза, но меньше максимальной ширины паза в его расширенной зоне. На ролики постоянно воздействует подпружиненный толкатель (пластина или кольцо), прижимающий их к суженной части пазов.

Принцип взаимодействия элементов

При вращении якоря стартера по часовой стрелке ведущая обойма передаёт крутящий момент на ролики. Под действием центробежной силы и прижимного механизма ролики мгновенно заклиниваются между крутыми стенками пазов обоймы и внутренней поверхностью зубчатого венца маховика. Это обеспечивает жёсткую сцепку с венцом ДВС для проворота коленвала.

Как только частота вращения маховика превышает скорость вращения вала стартера, ролики выталкиваются на пологие участки пазов. В этом положении между обоймой и венцом образуется свободный ход – ролики перекатываются без зацепления, предотвращая передачу обратного момента от двигателя к стартеру.

Ключевые особенности конструкции:

Формозаданные пазы – геометрия обеспечивает самозапирание роликов при прямом вращении
Точный подбор зазоров – гарантирует мгновенное срабатывание механизма
Пружинный прижим – исключает проскальзывание роликов под нагрузкой

Роль прижимных пружин в механизме

Прижимные пружины обеспечивают необходимое усилие для фиксации роликов в обойме муфты. Без их постоянного давления ролики не смогут выполнять основную функцию – заклинивать шестерню при передаче крутящего момента от стартера к двигателю и свободно проворачиваться при обратном вращении маховика.

Конструктивно пружины работают в экстремальных условиях: им приходится выдерживать резкие ударные нагрузки при запуске и компенсировать вибрации. Нарушение их упругости или поломка приводит к проскальзыванию роликов и отказу всего бендикса.

Ключевые функции

Стабилизация роликов – удерживают элементы в строго заданном положении внутри сепаратора.
Создание радиального усилия – прижимают ролики к рабочей поверхности ведущей обоймы и ведомой шестерни.
Компенсация люфтов – минимизируют зазоры между деталями муфты при изменении направления вращения.
Гашение вибраций – снижают ударные нагрузки на ролики во время срабатывания механизма.

Проблема с пружиной	Последствие для бендикса
Потеря упругости	Пробуксовка роликов, стартер крутится вхолостую
Деформация или излом	Залипание роликов, невозможность расцепления шестерни
Смещение в посадочном гнезде	Перекос роликов, заклинивание муфты

Конструкция ведомой шестерни маховика

Зубчатый венец маховика представляет собой крупногабаритное зубчатое кольцо, жестко зафиксированное на внешней кромке маховика двигателя внутреннего сгорания. Его основное назначение – обеспечить надежное и точное зацепление с ведущей шестерней бендикса стартера в момент запуска двигателя, передавая крутящий момент от стартера на коленчатый вал ДВС.

Изготовлен венец, как правило, из высокопрочной легированной стали, подвергнутой термообработке (чаще всего цементации и закалке) для достижения высокой поверхностной твердости зубьев. Это критически важно для сопротивления ударным нагрузкам и износу при частых запусках. Крепится венец к маховику чаще всего по технологии горячей посадки (маховое колесо нагревают, венец охлаждают жидким азотом) с гарантированным натягом, предотвращающим проворачивание или смещение под нагрузкой.

Ключевые особенности конструкции венца

Количество зубьев: Значительно большее, чем у шестерни бендикса (обычно от 110 до 150+), что позволяет снизить удельную нагрузку на зуб.
Модуль зацепления: Выбирается в соответствии с мощностью стартера и двигателя, обычно крупнее, чем у шестерни бендикса, для повышения прочности.
Профиль зуба: Чаще всего эвольвентный, аналогичный шестерне бендикса, для обеспечения плавного и надежного входа в зацепление.
Твердость поверхности зуба: Высокая (HRC 55-65), достигается термообработкой, в то время как сердцевина зуба остается более вязкой для сопротивления ударным нагрузкам.
Ширина зубчатого венца: Обеспечивает достаточную площадь контакта с шестерней бендикса даже при возможных небольших осевых смещениях маховика.

Параметр	Характеристика/Значение
Основной материал	Легированная сталь (например, 20Х, 40Х)
Тип термообработки	Цементация + Закалка + Низкий отпуск
Твердость поверхности зуба	HRC 58-62
Способ крепления	Горячая посадка с натягом (основной), реже болтовое
Тип зацепления	Эвольвентное

Конструкция зубчатого венца маховика является неподвижной частью системы запуска в отличие от подвижной шестерни бендикса. Его целостность и правильное состояние зубьев (отсутствие сколов, задиров, чрезмерного износа, "слизывания") абсолютно необходимы для корректной работы стартера и запуска двигателя. Повреждение венца часто требует замены всего маховика в сборе.

Принцип зацепления с зубчатым венцом

Ключевая функция бендикса – обеспечить надежное, но кратковременное зацепление шестерни привода с зубчатым венцом маховика двигателя для его проворачивания. Этот процесс реализуется за счет храпового механизма, основу которого составляют ведущая обойма, соединенная с валом якоря стартера, и ведомая обойма, на которой закреплена приводная шестерня.

Между этими обоймами расположены ролики (обычно 3-4 шт.), помещенные в клиновидные пазы ведомой обоймы. Каждый ролик поджимается к узкому концу паза отдельной пружиной. Когда вал якоря стартера начинает вращаться, ведущая обойма через силу трения увлекает за собой ролики.

Механика зацепления и расцепления

Передача крутящего момента (Зацепление):

При вращении вала стартера (по часовой стрелке для большинства двигателей) ведущая обойма начинает движение.
Ролики, увлекаемые трением, мгновенно закатываются в узкую часть клиновидных пазов ведомой обоймы.
Зажатые между стенками ведущей и ведомой обойм в узком сечении паза, ролики намертво заклиниваются.
Это заклинивание жестко связывает ведущую и ведомую обоймы, превращая их в единое целое.
Крутящий момент от якоря стартера через заклинившие ролики передается на ведомую обойму и далее на приводную шестерню.
Шестерня, находясь в зацеплении с зубчатым венцом маховика (благодаря предварительному выдвижению по шлицам вилкой включения), проворачивает коленчатый вал двигателя.

Прекращение передачи момента (Расцепление):

Как только двигатель запускается, его обороты резко возрастают.
Зубчатый венец маховика начинает вращаться быстрее, чем приводная шестерня стартера.
Ведомая обойма (с шестерней) начинает опережать в своем вращении ведущую обойму, соединенную с якорем стартера.
При таком обратном относительном движении (ведомая обойма вращается относительно ведущей в направлении, противоположном рабочему) ролики выталкиваются в широкую часть своих клиновидных пазов.
В широкой части паза ролики свободно прокручиваются.
Жесткая связь между обоймами исчезает: ведомая обойма со шестерней вращается свободно относительно ведущей обоймы.
Это предотвращает передачу высоких оборотов двигателя обратно на вал стартера, защищая его якорь от разноса.

Режим работы	Направление вращения (относительное)	Положение роликов	Связь обойм	Передача момента
Зацепление (Пуск)	Ведущая обойма опережает ведомую	Заклинились в узкой части паза	Жесткая	Стартер -> Двигатель
Расцепление (Двигатель запущен)	Ведомая обойма опережает ведущую	Свободно в широкой части паза	Свободная	Нет передачи (Двигатель -/-> Стартер)

Ключевые особенности:

Храповой принцип: Передача момента возможна только в одном направлении вращения.
Роль пружин: Обеспечивают первоначальное прижатие роликов к узкой части паза для быстрого срабатывания заклинивания при запуске.
Автоматизм: Переключение между режимами зацепления и расцепления происходит автоматически и мгновенно, реагируя на разницу в скоростях вращения обойм.

Работа роликов при передаче крутящего момента

Ролики в обгонной муфте (бендиксе) размещены в клиновидных пазах ведущей обоймы, соединённой с валом стартера. При вращении стартера центробежная сила прижимает ролики к узкой части пазов, заклинивая их между ведущей обоймой и ведомой шестернёй. Это создаёт жёсткое сцепление, передавая крутящий момент на маховик двигателя.

После запуска мотора маховик начинает вращаться быстрее шестерни стартера. Ролики под действием возросшей скорости ведомой обоймы смещаются в широкую часть пазов, преодолевая сопротивление пружин. Это освобождает заклинивание, позволяя шестерне бендикса проворачиваться независимо от вала стартера, защищая его от повреждения.

Ключевые этапы работы

Заклинивание: Ролики зажимаются в узком секторе паза при разгоне стартера, блокируя обоймы.
Передача усилия: Заклинивание обеспечивает жёсткую связь вала стартера с шестернёй маховика.
Расклинивание: Обратное смещение роликов в широкую зону пазов при опережении маховиком стартера.
Холостое вращение: Свободное прокручивание шестерни относительно вала после расклинивания.

Пружины под роликами возвращают их в исходное положение при остановке стартера, готовя муфту к следующему циклу запуска. Герметичный корпус бендикса заполнен консистентной смазкой, уменьшающей износ трущихся поверхностей роликов и обойм.

Механизм расцепления после запуска двигателя

При успешном запуске двигателя коленчатый вал начинает вращаться быстрее, чем вал стартера, что приводит к обратному раскручиванию ведущей обоймы бендикса относительно ведомой шестерни. Возникающая разница угловых скоростей создает центробежную силу, воздействующую на ролики в клиновых пазах обоймы.

Под действием этой силы ролики мгновенно преодолевают сопротивление пружин и выкатываются из узких зон заклинивания в широкие участки пазов. Это устраняет жесткую механическую связь между обоймой и шестерней, позволяя им вращаться независимо друг от друга.

Ключевые компоненты расцепления

Ролики с пружинами - при снижении крутящего момента автоматически возвращаются в нейтральное положение, освобождая шестерню
Клиновые пазы обоймы - специальный профиль канавок, преобразующий разницу скоростей в поперечное смещение роликов
Ведомая шестерня - получает возможность свободного вращения на валу после выхода роликов из зацепления

Одновременно с этим возвратная пружина втягивающего реле перемещает весь узел бендикса по шлицам вала стартера, физически отсоединяя шестерню от маховика двигателя. Такая двухступенчатая система (кинематическое расцепление + механический отвод) гарантирует мгновенное разъединение даже при высоких оборотах двигателя.

Требования к углу наклона рабочих канавок

Угол наклона рабочих канавок напрямую определяет эффективность зацепления шестерни бендикса с венцом маховика. Слишком малый угол приводит к недостаточному осевому усилию для преодоления сопротивления пружины муфты, в результате чего шестерня не выдвигается полностью или происходит проскальзывание. Слишком большой угол вызывает чрезмерное трение между роликами и канавками, что провоцирует заклинивание механизма и ускоренный износ поверхностей.

Оптимальный угол обеспечивает баланс между плавностью выдвижения шестерни и надежностью сцепления под нагрузкой. Конструкторы рассчитывают его с учетом коэффициента трения материалов (обычно сталь по стали), жестности возвратной пружины и инерционных сил вращающегося якоря стартера. Типичное значение варьируется в диапазоне 40°-50°, что гарантирует самоблокировку роликов при передаче крутящего момента без риска задиров.

Ключевые аспекты проектирования

Синхронизация с профилем зубьев маховика: угол канавок согласуется с углом наклона зубьев венца для безударного вхождения в зацепление.
Контроль силы трения: поверхности канавок подвергаются упрочняющей обработке (например, цементации) для сохранения геометрии при высоких контактных нагрузках.
Термостойкость: геометрия должна сохранять функциональность при температурном расширении деталей во время работы.

Недостаточный угол (<40°)	Избыточный угол (>55°)
Неполное выдвижение шестерни	Заклинивание роликов в канавках
Проскальзывание муфты под нагрузкой	Повышенный износ ведущей обоймы
Холостое проворачивание стартера	Затрудненное расцепление после пуска ДВС

Фиксация бендикса на валу якоря

Основной метод крепления бендикса на валу якоря стартера – шлицевое соединение. На валу якоря нарезаны продольные шлицы, а внутренняя поверхность втулки обгонной муфты содержит ответные пазы. Эта конструкция обеспечивает возможность продольного перемещения бендикса вдоль вала при включении стартера и возврате пружиной, одновременно гарантируя жесткую передачу крутящего момента от якоря к шестерне.

Осевое удержание бендикса реализовано через ограничительное кольцо и стопорные устройства. На валу за шлицевой зоной установлено стопорное кольцо или распорная втулка, предотвращающая самопроизвольный сход муфты. В передней части вала размещена возвратная пружина, которая отводит бендикс от маховика после запуска двигателя. Точность посадки и чистота шлицев критичны для бесперебойного скольжения муфты.

Ключевые элементы фиксации

Шлицевой профиль вала – передает вращение через зубчатое зацепление
Стопорное кольцо – блокирует осевой сдвиг в сторону якоря
Буферная пружина – смягчает удар при зацеплении шестерни с венцом маховика
Направляющая втулка – центрирует бендикс на валу и снижает вибрации

Элемент	Материал	Функция
Шлицы вала	Легированная сталь	Передача крутящего момента
Стопорное кольцо	Пружинная сталь	Ограничение осевого хода
Возвратная пружина	Закаленная сталь	Сброс муфты в исходное положение

Износ шлицев или деформация стопорного кольца приводят к проскальзыванию бендикса и характерному металлическому скрежету при запуске. В тяжелых случаях муфта заклинивает в промежуточном положении, вызывая постоянное вращение шестерни даже при работающем двигателе. Для профилактики рекомендуется периодическая очистка шлицев от грязи и нанесение высокотемпературной смазки.

Признаки износа роликов и пружин

Износ роликов и пружин бендикса проявляется в нарушении механизма блокировки шестерни при запуске двигателя. Ролики теряют геометрию и способность клинить в обойме, а ослабленные пружины не создают необходимого прижимного усилия для фиксации.

Дефекты этих компонентов приводят к проскальзыванию шестерни относительно вала стартера под нагрузкой. Это вызывает характерные симптомы при попытке запуска, указывающие на необходимость диагностики бендикса.

Основные признаки неисправности

Холостое вращение стартера – шестерня бендикса проскальзывает, не передавая крутящий момент на маховик. Сопровождается высокооборотным жужжанием без запуска двигателя.
Щелчки под капотом при включении стартера – пружины не удерживают ролики в рабочем положении, вызывая многократное срабатывание механизма.
Задержка сцепления после запуска – поврежденные ролики не сразу возвращаются в исходное положение, создавая хрустящий звук при расцеплении.
Локальный перегрев обоймы – проскальзывание роликов генерирует избыточное трение, видимое при разборке узла.

Особенности демонтажа для замены детали

Демонтаж бендикса требует снятия стартера с двигателя автомобиля. Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания, после чего отсоедините силовой провод и управляющий разъем от стартера. Ослабьте крепежные болты стартера, аккуратно извлеките узел, учитывая его немалый вес и возможные помехи в моторном отсеке.

После извлечения стартера зафиксируйте его в тисках через мягкие прокладки, чтобы избежать повреждения корпуса. Снимите заднюю защитную крышку и открутите стяжные болты, соединяющие две половины корпуса. Разъедините корпус, получив доступ к внутренним компонентам – обратите внимание на расположение и длину болтов, чтобы не перепутать их при сборке.

Ключевые этапы демонтажа бендикса

Извлечение обгонной муфты: Снимите стопорное кольцо, удерживающее бендикс на валу якоря. Используйте специальные съемники или плоскогубцы с узкими губками, избегая деформации кольца.
Отсоединение привода: Аккуратно снимите бендикс вместе с вилкой включения (рычагом привода). Проверьте состояние вилки – трещины или износ требуют ее замены.
Диагностика смежных деталей: Осмотрите венец маховика на предмет сколов зубьев, оцените люфт подшипников вала якоря. Загрязнения внутри корпуса удалите сжатым воздухом.

Деталь	Критерий проверки при демонтаже
Шестерня бендикса	Целостность зубьев, отсутствие задиров на рабочей поверхности
Обгонный механизм	Плавность проворачивания в одном направлении и блокировка в обратном
Возвратная пружина	Отсутствие поломок витков, корректное сжатие

При установке нового бендикса нанесите тонкий слой высокотемпературной смазки на вал якоря и посадочное место. Убедитесь в свободном перемещении привода по валу до фиксации стопорным кольцом – пружина должна возвращать шестерню в исходное положение без заеданий. Соберите корпус стартера в обратной последовательности, соблюдая момент затяжки болтов (указан в технической документации авто).

Список источников

При подготовке материалов об устройстве бендикса стартера использовались специализированные технические ресурсы и литература, посвящённая автомобильным системам запуска.

Следующие источники предоставили детальную информацию о конструкции, принципе работы и диагностике данного узла:

Учебники по устройству автомобилей (разделы о электростартерных системах)
Технические руководства производителей стартеров (Bosch, Denso, Valeo)
Профильные статьи в журналах "Автоэксперт" и "За рулём"
Видеоразборы механизма на каналах автомобильных инженеров (типа "АвтоЭлектрик")
Материалы технических форумов (Drive2, AutoLada) с практическим опытом ремонта
Патенты на устройства обгонной муфты стартера (US Patent Office)
