Проблемы с промежуточным валом Нивы 21213 - причины и устранение

Статья обновлена: 18.08.2025

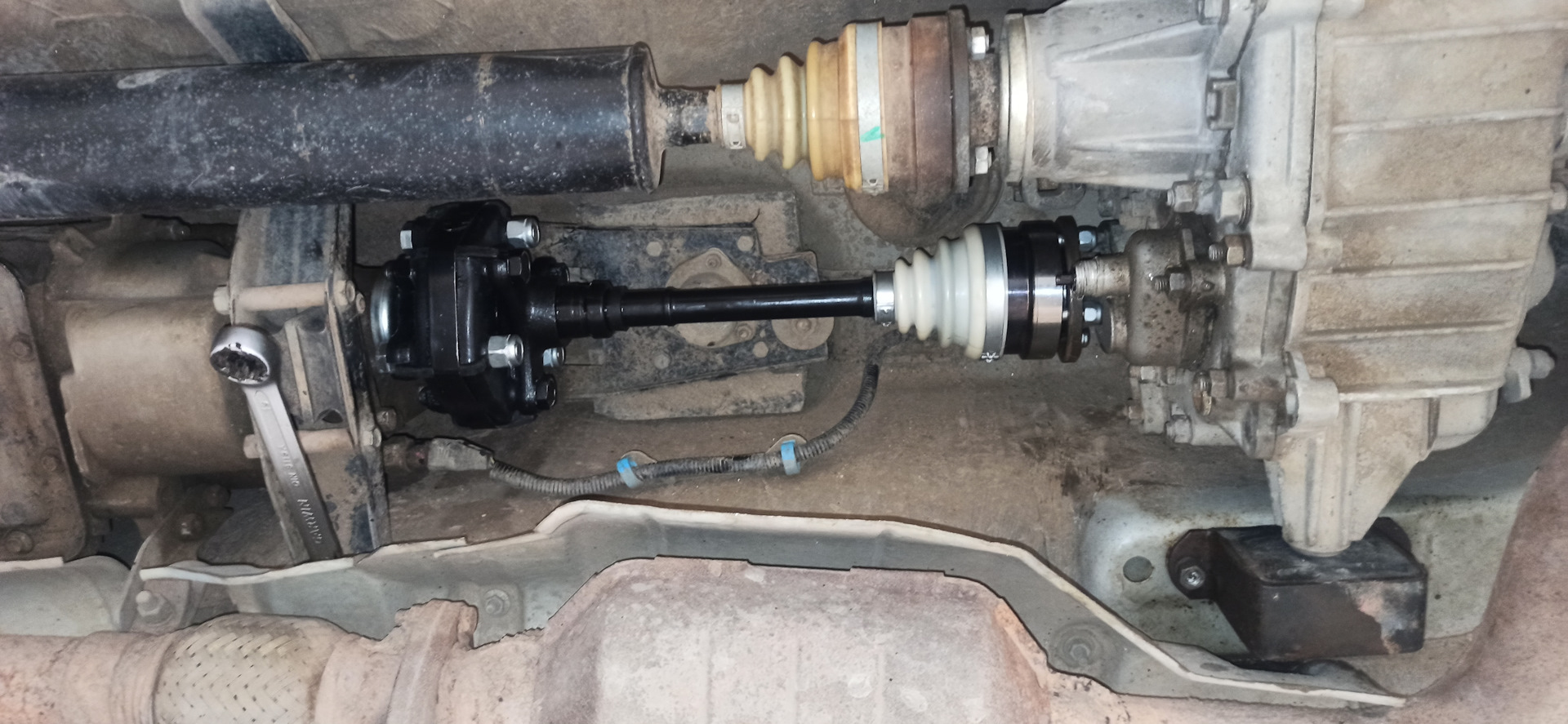

Промежуточный вал коробки передач – ключевой элемент трансмиссии внедорожника ВАЗ 21213 «Нива». Его выход из строя приводит к полной или частичной потере подвижности автомобиля, блокируя передачу крутящего момента.

Характерные признаки неисправности включают громкий стук или скрежет из области КПП, затрудненное включение передач, самопроизвольное выбивание скоростей во время движения.

Основными причинами поломки чаще всего становятся естественный износ подшипников и шлицев, недостаток смазки, механические повреждения от ударных нагрузок или заводской брак компонентов.

Своевременная диагностика и ремонт критически важны для предотвращения катастрофических повреждений коробки передач и раздаточной коробки, требующих дорогостоящего восстановления.

Основные причины люфта в подшипниках промежуточного вала «Нивы» 21213

Люфт подшипников промежуточного вала возникает из-за критического износа или повреждения компонентов трансмиссии. Это приводит к вибрациям, шуму и риску разрушения узла при эксплуатации.

Эксплуатация с неисправностью ускоряет деформацию вала и корпуса коробки передач, что требует дорогостоящего ремонта. Своевременная диагностика причин люфта предотвращает катастрофические последствия.

Ключевые факторы возникновения люфта

Естественный износ подшипников – разрушение сепараторов, тел качения или дорожек вследствие пробега свыше 150-200 тыс. км.
Недостаток/деградация смазки – использование неподходящего масла, его загрязнение металлической стружкой или снижение уровня.
Перегрузки трансмиссии – систематическая буксировка тяжелых прицепов, резкие старты с пробуксовкой.
Неправильная затяжка гайки вала – недостаточный момент затяжки вызывает осевое смещение, чрезмерный – перегруз подшипников.
Деформация посадочных мест – износ гнезд подшипников в картере КПП или выработка на самом валу.
Некорректный монтаж – перекосы при установке, повреждение сепараторов ударом во время сборки.
Заводской брак компонентов – несоответствие подшипников допускам по твердости или геометрии.

Последствия деформации промежуточного вала при ударе

Деформация вала нарушает соосность подшипниковых опор, создавая эксцентриситет вращения. Это провоцирует биения, передающиеся на смежные узлы трансмиссии и силовой агрегат. Нагрузки перераспределяются неравномерно, вызывая ускоренный износ критических деталей даже при незначительном искривлении геометрии.

Вибрация усиливается пропорционально скорости движения, достигая пика в диапазоне 60-80 км/ч. Одновременно возрастает шумовая нагрузка: появляется низкочастотный гул, переходящий в металлический лязг при резком сбросе газа. Без оперативного вмешательства дисбаланс прогрессирует, затрагивая карданную передачу и редуктор.

Ключевые повреждения сопряженных систем

Разрушение подшипников: радиальный зазор увеличивается, сепараторы деформируются, шарики/ролики покрываются выкрашиванием
Деформация шестерен КПП: нарушение зацепления ведущей/ведомой пары с последующим сколом зубьев
Утечки масла: вибрация разрушает сальники, уплотнители дифференциала и сателлитов

Симптом	Следствие
Биение руля	Передача вибрации через рулевую колонку
Рывки при разгоне	Проскальзывание шлицевых соединений
Скрежет в нейтрали	Контакт деформированного вала с картером КПП

Потеря жесткости крепления раздаточной коробки: трещины в кронштейнах
Выкрашивание шлицев вторичного вала коробки передач
Разрушение межвальных упорных шайб с заклиниванием трансмиссии

Диагностика износа шлицевого соединения промежуточного вала

Проверку состояния шлицевого соединения промежуточного вала начинают при появлении характерных признаков неисправности. К ним относятся отчетливый металлический стук при переключении передач или резком сбросе газа, вибрация карданного вала на определенных скоростях, а также люфт ручки КПП в нейтральном положении. Эти симптомы указывают на критический износ сопрягаемых поверхностей.

Для точной диагностики требуется демонтаж промежуточного вала вместе с карданным валом и фланцем редуктора заднего моста. Визуально оценивают состояние шлицев: наличие задиров, сколов, вмятин от ударных нагрузок и неравномерного контакта. Особое внимание уделяют глубине зазора между шлицами вала и ответной втулки фланца – допустимый люфт не должен превышать 0.3-0.5 мм.

Методы контроля износа

Основные способы измерения степени износа:

Штангенциркуль/микрометр: Замер ширины шлицев в нескольких точках для выявления сужения.
Щуп: Определение зазора между шлицевой парой при максимальном смещении.
Контроль на биение: Фиксация вала в центрах с индикатором для выявления деформации оси.

Параметр	Норма	Критичное значение
Зазор в шлицах	0.1-0.3 мм	>0.5 мм
Биение вала	до 0.05 мм	>0.1 мм

Важно: При обнаружении выработки более 30% высоты шлица или трещин на поверхности соединение подлежит обязательной замене. Попытки восстановления сваркой или наплавкой недопустимы из-за риска коробления вала.

Проверка состояния опорных подшипников промежуточного вала

Люфт подшипников определяется покачиванием вала вручную при снятом ремне генератора и ослабленном натяжителе цепи ГРМ. Зафиксируйте коленчатый вал, провернув его за болт шкива до упора (чтобы исключить проворот при проверке).

Ухватитесь за шкив промежуточного вала двумя руками. Попытайтесь с усилием пошатать его вверх-вниз и влево-вправо относительно оси вращения. Отсутствие заметного люфта или стука при таком воздействии – признак исправности опор.

Диагностика шумов при работе

При появлении гудения или воя во время движения:

Заглушите двигатель и снимите ремень привода навесных агрегатов.
Запустите мотор на 1-2 минуты (не дольше!).
Отсутствие шума подтверждает неисправность опорного подшипника вала. Появление посторонних звуков указывает на проблемы в других узлах (генератор, помпа).

Дополнительные признаки износа:

Вибрация на руле или кузове при разгоне
Неравномерный износ зубьев шестерни вала
Наличие металлической стружки в поддоне картера

Нормальный зазор	Менее 0.1 мм
Критичный люфт	Более 0.3 мм
Обязательная замена	При наличии задиров на обоймах или трещин в сепараторе

Важно: При замене подшипников запрещается ударный монтаж – используйте оправку для запрессовки. Обязательно проверьте посадочные места вала в картере на отсутствие сколов и эллипсности.

Инструменты для снятия промежуточного вала

Снятие промежуточного вала коробки передач ВАЗ 21213 является операцией, требующей демонтажа КПП с автомобиля и ее частичной разборки. Доступ к валу ограничен, а его посадка в корпусе подшипников плотная, что диктует необходимость использования определенного набора инструментов.

Правильный подбор инструментария критически важен для сохранения целостности деталей коробки передач и безопасного выполнения работ. Отсутствие необходимых приспособлений может привести к повреждению посадочных мест подшипников, корпуса КПП или самого вала, а также создать риск травмирования.

Основной набор инструментов

Для выполнения работ потребуется стандартный набор слесарного инструмента:

Набор головок и трещоточный ключ: Размеры 8, 10, 12, 13, 17 мм (ключевые для крепежа КПП и картера сцепления).
Набор рожковых и накидных ключей: Размеры 10, 12, 13, 17 мм.
Динамометрический ключ: Обязателен для точного соблюдения моментов затяжки при обратной сборке.
Молоток: Желательно использовать молоток с бойком из мягкого металла (медь, латунь) или нейлоновый для аккуратного выбивания вала.
Монтажные лопатки или съемники стопорных колец: Для снятия стопорных колец подшипников вала.
Чистая ветошь и растворитель: Для очистки деталей и посадочных мест.
Ёмкость для слива масла.
Смотровая яма, эстакада или подъемник: Для обеспечения доступа к днищу автомобиля.
Домкрат и подставки (козлы): Для безопасного подъема и фиксации автомобиля.
Дополнительное освещение.

Специальный инструмент

Ключевым и абсолютно необходимым специальным инструментом является съемник подшипников промежуточного вала. Без него снятие вала крайне затруднительно и чревато серьезными повреждениями.

Съемник (выпрессовщик) подшипников промежуточного вала: Чаще всего используется съемник типа "лапа" или универсальный гидравлический/механический съемник с подходящими захватами. Наиболее распространен и удобен для этой операции специальный съемник, например, арт. 67.7853.9506 или его аналоги. Он имеет Г-образные лапы, которые заводятся за фланец подшипника со стороны картера сцепления, и центральный винт, упирающийся в торец первичного вала. При затягивании винта лапы вытягивают подшипник вместе с валом из посадочного места в картере коробки.

Важно: Попытки выбить вал молотком через оправку, вставленную в торец вала со стороны первичного вала, крайне не рекомендуются. Это может привести к деформации или поломке перегородок внутри корпуса коробки передач, повреждению посадочного гнезда подшипника или самого вала.

Моменты затяжки (ключевые соединения)

Элемент крепления	Размер (мм)	Момент затяжки (Н*м)
Болты крепления КПП к блоку двигателя	17	72-88
Болты крепления картера сцепления к КПП	13	18-30
Гайки крепления привода спидометра	10	6-10
Болты крепления задней крышки КПП	13	18-30

Этапы демонтажа промежуточного вала без снятия КПП

Демонтаж выполняется при частичном отодвигании коробки от двигателя для создания рабочего зазора. Требуется фиксация силового агрегата и КПП во избежание перекосов. Обязательно отсоединение мешающих коммуникаций.

Работы производятся на смотровой яме или подъемнике с применением домкратов. Предварительно сливается масло из КПП. Необходим набор ключей, съемник стопорных колец и монтажные лопатки.

Пошаговая процедура

Подготовка доступа:
- Снимите защиту картера и пластиковые подкрылки
- Демонтируйте воздушный фильтр и корпус дросселя
- Отсоедините стартер и снимите аккумуляторную батарею
Отсоединение навесных элементов:
- Открутите карданный вал от редуктора
- Снимите трос привода спидометра
- Отсоедините рычаг КПП и кулису переключения
Фиксация агрегатов:
- Установите деревянный брус на домкрат под двигатель
- Подоприте КПП гидравлическим домкратом с резиновой прокладкой
- Открутите переднюю опору КПП и заднюю поперечину
Отвод коробки передач:
- Выкрутите болты крепления КПП к блоку цилиндров (8 шт)
- Сдвиньте коробку назад на 100-150 мм по направляющим шпилькам
- Проконтролируйте положение первичного вала в корзине сцепления
Извлечение промежуточного вала:
- Выбейте ось фиксации шестерни при помощи бородка
- Снимите стопорные кольца съемником
- Выпрессуйте вал ударами киянки через медную оправку
- Извлеките вал вместе с ведомой шестерней через образовавшийся зазор

При сборке соблюдайте момент затяжки болтов КПП (45-50 Н·м). Обязательно замените сальник вала и прокладку задней крышки. Проверьте осевой люфт нового вала перед установкой.

Замена повреждённых подшипников вала

Перед началом работ демонтируйте коробку передач и раздаточную коробку для обеспечения доступа к картеру промежуточного вала. Тщательно очистите наружные поверхности картера от загрязнений, уделяя особое внимание зонам прилегания крышек подшипников. Проверьте состояние посадочных мест подшипников на валу и в картере – наличие задиров, выработки или бронзового налета указывает на критический износ.

Извлеките стопорные кольца, фиксирующие подшипники на валу, используя специальные съемники. Снимите поврежденные подшипники с промежуточного вала при помощи универсального съемника или оправки, избегая ударных нагрузок. Очистите посадочные поверхности вала от остатков смазки и металлической стружки, проверьте вал на биение и геометрию.

Порядок установки новых подшипников

Термическая подготовка: Нагрейте новый подшипник в масляной ванне до 80-90°C для расширения внутреннего кольца.
Посадка на вал: Быстро установите горячий подшипник на холодный вал до упора в технологический буртик, используя монтажную втулку для равномерного усилия.
Фиксация: После остывания зафиксируйте подшипник стопорным кольцом, убедившись в его полной посадке в канавке вала.
Сборка картера: Установите вал с подшипниками в картер, нанесите герметик на фланцы крышек (рекомендуется Loctite 574).
Регулировка зазоров: Затяните болты крышек крест-накрест с моментом 24 Н·м, проверьте легкость вращения вала рукой.

Обязательно заполните коробку передач свежим маслом (объем 3,15 л, тип GL-4 или GL-5 75W-90) перед пробным запуском. Первые 500 км избегайте экстремальных нагрузок для приработки подшипников. Контрольную проверку шумов выполните на прогретом агрегате при скорости 60-70 км/ч на 4 передаче – гул или вибрация указывают на ошибки монтажа.

Критичный параметр	Нормативное значение
Осевой люфт вала	0,03-0,10 мм
Радиальный зазор подшипника	Не более 0,05 мм
Момент проворачивания вала	0,3-0,8 Н·м (без сальников)

Восстановление шлицов при незначительном износе

При незначительной деформации или затуплении шлицов промежуточного вала применяется метод механической обработки. Процедура требует демонтажа вала и использования фрезерного станка с точным закреплением детали. Глубина резания не должна превышать 0,3-0,5 мм для сохранения прочностных характеристик металла.

После фрезерования обязательна финишная шлифовка абразивным инструментом для удаления заусенцев и снижения шероховатости. Контроль качества включает проверку геометрии шлицов калибром и визуальный осмотр на отсутствие микротрещин. Восстановленные поверхности обрабатываются антикоррозионным составом.

Технологические этапы

Демонтаж вала и тщательная очистка от загрязнений
Закрепление в поворотном приспособлении на фрезерном станке
Обработка шлицевой части дисковым фрезером
Шлифовка мелкозернистым абразивом (P320-P400)
Контроль размеров и формы мерительным инструментом

Параметр	Допустимое значение
Глубина резания	0,3–0,5 мм
Шероховатость Ra	не более 1,6 мкм
Биение шлицов	≤ 0,05 мм

Важно: метод применим только при износе не более 15% от исходной высоты шлица. При значительной выработке или наличии трещин требуется замена вала. После восстановления обязательна проверка зацепления с шестерней коробки передач – проворачивание должно происходить без заеданий с равномерным распределением люфта.

Установка нового промежуточного вала

Подготовьте чистую рабочую зону и необходимый инструмент: набор головок, динамометрический ключ, стопорные кольца, съемник подшипников, новую прокладку картера сцепления и манжету вала. Убедитесь в отсутствии задиров или повреждений на посадочных местах в картере сцепления и колоколе коробки передач. Тщательно очистите поверхности от старого герметика и металлической стружки.

Смажьте шлицы нового вала и посадочные поверхности подшипников трансмиссионным маслом. Установите новое стопорное кольцо в канавку вала со стороны коробки передач, проверив плотность его посадки. Аккуратно запрессуйте наружные обоймы подшипников в картер сцепления с помощью оправки, контролируя параллельность установки.

Порядок монтажа:

Вставьте вал в картер сцепления, совместив шлицы с шестерней первичного вала КПП
Закрепите картер сцепления на коробке передач, соблюдая момент затяжки болтов (24-30 Н·м)
Наденьте новую манжету, используя переходную втулку для защиты кромки
Зафиксируйте вал стопорной пластиной, затянув болты крепления с моментом 32-52 Н·м

Критические моменты:

Проверьте осевой люфт вала (допуск не более 0,35 мм)
Убедитесь в свободном вращении без заеданий
Нанесите герметик на стык картера и КПП (исключая зоны крепления поддона)
Залейте масло в КПП до контрольного уровня

Регулировка зазора при сборке конструкции

Правильная регулировка бокового зазора между зубьями ведущих и ведомых шестерен промежуточного вала и валов привода спидометра/заднего моста является критически важным этапом сборки раздаточной коробки. Неверно выставленный зазор приводит к ускоренному износу зубьев, повышенному шуму при работе раздатки ("вой" или "гудение") и может стать причиной выхода из строя всего узла.

Регулировка производится путем подбора толщины регулировочных прокладок, устанавливаемых под фланцы стаканов подшипников промежуточного вала и валов привода заднего моста и спидометра. Толщина этих прокладок напрямую влияет на положение осей валов относительно друг друга, определяя величину зазора в зацеплении шестерен.

Последовательность регулировки бокового зазора

Основные этапы регулировки зазоров следующие:

Предварительно установить стаканы подшипников всех валов (промежуточного, привода заднего моста, привода спидометра) с минимальным комплектом прокладок (обычно одной или двумя тонкими стартовыми).
Установить промежуточный вал и валы привода заднего моста и спидометра в корпус раздаточной коробки вместе со своими шестернями, подшипниками и стаканами.
Затянуть болты крепления стаканов подшипников с моментом, указанным в руководстве по ремонту (обычно около 20-25 Н·м). Важно: затягивать болты крест-накрест для равномерной посадки.
Замерить боковой зазор в зацеплении шестерен промежуточного вала с шестерней вала привода заднего моста и с шестерней вала привода спидометра (если применимо) с помощью часового индикатора (нутромера), закрепленного на корпусе.
Сравнить полученные значения зазоров с допустимыми пределами, указанными в технической документации на автомобиль (см. Таблицу 1).
Если зазор выходит за допустимые пределы, необходимо снять соответствующий стакан подшипника и изменить толщину пакета регулировочных прокладок под его фланцем. Увеличение толщины прокладок уменьшает боковой зазор в зацеплении данной пары шестерен, уменьшение толщины – увеличивает.
Повторять пункты 3-6 до достижения зазора в пределах нормы для каждой регулируемой пары шестерен.
После установки правильного зазора проверить легкость проворачивания валов (без закусывания) и отсутствие осевого люфта валов в сборе.

Ключевые моменты:

Регулировка зазора для пары промежуточный вал - вал привода заднего моста осуществляется подбором прокладок под стакан подшипника вала привода заднего моста.
Регулировка зазора для пары промежуточный вал - вал привода спидометра (если используется такая конструкция) осуществляется подбором прокладок под стакан подшипника вала привода спидометра.
Прокладки под стакан подшипника промежуточного вала обычно влияют на осевой люфт самого промежуточного вала и на предварительный натяг его подшипников, но не являются основным инструментом регулировки бокового зазора в зацеплении.
Для точного измерения зазора индикатор должен быть надежно закреплен, а его ножка установлена перпендикулярно к торцу зуба ведомой шестерни на расстоянии примерно 1/3 высоты зуба от его вершины. Измерение проводится при неподвижной ведущей шестерне путем покачивания ведомой.

Пара зацепления	Номинальный зазор, мм	Допустимый зазор (предел износа), мм	Инструмент измерения
Промежуточный вал - Вал привода заднего моста	0.10 - 0.15	до 0.30	Часовой индикатор (Нутромер)
Промежуточный вал - Вал привода спидометра	0.08 - 0.13	до 0.25	Часовой индикатор (Нутромер)

Предотвращение поломок: правила эксплуатации

Соблюдение регламента замены трансмиссионного масла критично для ресурса промежуточного вала. Используйте исключительно масла класса GL-4 или GL-5 с вязкостью 75W-90 или 80W-90, рекомендованные производителем, и меняйте жидкость каждые 60 000 км или при появлении металлической стружки на магнитной пробке. Пренебрежение интервалами ведет к разрушению зубьев шестерен и подшипников из-за недостаточной смазки.

Контролируйте состояние сальников и пыльников приводов. Трещины или потеки масла у раздаточной коробки требуют немедленной замены уплотнений – проникновение грязи и утечка смазки провоцируют заклинивание подшипников вала. Регулярно проверяйте крепление карданных валов и фланцев: ослабленные болты создают вибрации, вызывающие усталостные трещины в зоне шлицевого соединения.

Ключевые требования к вождению

Плавное включение передач: Резкие удары при переключениях создают ударные нагрузки на шлицы промежуточного вала.
Отказ от длительной пробуксовки: Перегрев масла при буксовании снижает его защитные свойства, ускоряя износ подшипников.
Прогрев трансмиссии: При температуре ниже -20°C выдерживайте 2-3 минуты на нейтрали перед движением для распределения загустевшего масла.

Контрольные параметры (таблица)

Параметр	Норма	Последствия нарушения
Люфт фланца промежуточного вала	Не более 0.5 мм	Деформация вала, разрушение подшипников
Уровень масла в раздатке	Нижняя кромка заливного отверстия	Перегрев, задиры шестерен
Соосность карданов	Угол ≤ 3°	Вибрации, усталостный излом вала

Еженедельно: Визуальный осмотр на подтеки масла под раздаточной коробкой.
Каждые 5 000 км: Проверка момента затяжки болтов крепления РК (65-80 Н∙м).
Сезонно: Диагностика шумов при разгоне/торможении – гул указывает на износ подшипников.

Список источников

При подготовке материалов о неисправностях промежуточного вала ВАЗ-21213 использовались специализированные технические документы и профильные ресурсы. Анализ данных источников позволяет систематизировать типовые причины поломок и методы их устранения.

Ниже представлен перечень основных материалов, на основе которых составлена статья. Эти источники содержат детализированную информацию о конструкции трансмиссии, технических требованиях и практическом опыте ремонта.

Официальное руководство по ремонту ВАЗ-21213/21214 - Разделы по разборке/сборке раздаточной коробки и диагностике валов
Каталог деталей и сборочных единиц ВАЗ-21213 - Спецификации подшипников, валов и стопорных колец
Технические бюллетени АвтоВАЗ: Рекомендации по модернизации узлов трансмиссии
Протоколы испытаний ресурса промежуточного вала в условиях повышенных нагрузок (НИЦИАМТ)
Материалы автотехнических форумов (4x4club.ru, NivaFAQ) - Анализ реальных кейсов поломок
Методические пособия по дефектовке деталей раздаточной коробки (учебные заведения СПО)
Видеоинструкции по замене подшипников вала от сертифицированных СТО
Сравнительные обзоры усиленных комплектующих (производства УАЗ, "Клен")
