Процесс ремонта головок цилиндров

Статья обновлена: 18.08.2025

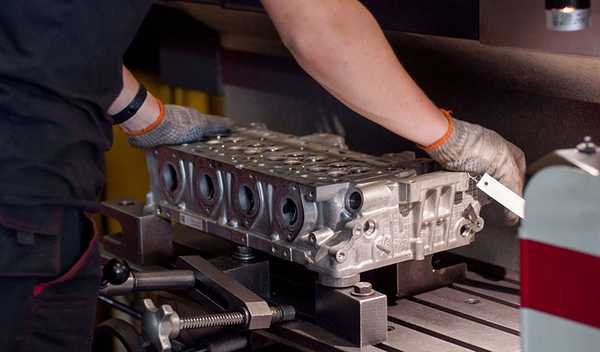

Головка блока цилиндров (ГБЦ) – критически важный узел двигателя, напрямую влияющий на его мощность, экономичность и экологические показатели. Выход ГБЦ из строя требует незамедлительного вмешательства.

Профессиональный ремонт головки включает комплекс технологических операций, направленных на восстановление геометрии, герметичности и работоспособности детали. Каждый этап требует специализированного оборудования и строгого соблюдения допусков.

Технологический процесс ремонта ГБЦ начинается с тщательной дефектовки и очистки, после чего следуют операции по устранению механических повреждений, восстановлению посадочных поверхностей и замене изношенных компонентов.

Чистка наружных поверхностей от масляных отложений и грязи

Перед разборкой и диагностикой головка блока цилиндров (ГБЦ) подвергается тщательной механической очистке наружных поверхностей. Это необходимо для предотвращения попадания абразивных частиц и загрязнений внутрь масляных каналов и камер сгорания в процессе дальнейшей обработки. Очистка также позволяет выявить скрытые дефекты: трещины, сколы или следы коррозии, маскируемые слоем грязи.

Используются два основных метода удаления загрязнений: химическая мойка в специальных растворах и механическая очистка щетками или пескоструйной обработкой. Выбор способа зависит от степени загрязнения, типа отложений и материала ГБЦ. Алюминиевые головки требуют особо аккуратного воздействия во избежание повреждения мягкого металла.

Технология процесса очистки

Этапы работ включают:

Предварительную очистку: Удаление крупных частиц грязи, остатков прокладок и нагара металлическими скребками или щетками.
Обезжиривание: Погружение ГБЦ в ультразвуковую ванну или моечную камеру с горячим щелочным раствором. Состав расщепляет масляно-смолистые отложения.
Механическую обработку:
- Для чугунных ГБЦ – пескоструйная очистка (с использованием мелкодисперсного абразива).
- Для алюминиевых – обработка мягкими нейлоновыми или латунными щетками на дрели либо дробеструйная чистка пластиковой дробью.
Промывку: Удаление остатков моющих средств и абразива мощной струей воды под давлением.
Сушку: Продувка сжатым воздухом и прогрев в термокамере для полного испарения влаги из внутренних полостей.

Критически важно после чистки проверить герметичность масляных и охлаждающих каналов. Оставшиеся загрязнения или абразив могут вызвать засорение системы смазки и перегрев двигателя. Особое внимание уделяется посадочным поверхностям под седла клапанов и направляющие втулки – их повреждение недопустимо.

Разборка ГБЦ: снятие клапанов, пружин и гидрокомпенсаторов

После демонтажа головки с двигателя и очистки от нагара приступают к последовательной разборке клапанного механизма. Первым этапом является фиксация деталей для предотвращения самопроизвольного разъединения под действием пружин. Для этого используют специальный приспособу – съёмник клапанов или универсальный С-образный зажим.

Приспособление устанавливается на тарелку клапанной пружины, сжимая её до момента освобождения сухарей. При сжатии пружины становятся доступны два конических сухаря (разрезные колпачки), удерживающих её в сборе со штоком клапана. Их аккуратно извлекают пинцетом или магнитным захватом, избегая потерь.

Порядок демонтажа компонентов

Снятие сухарей: после сжатия пружины съёмником сухари поддевают тонкой отвёрткой и удаляют.
Демонтаж пружины: плавно ослабляют съёмник – пружина с тарелкой и маслоотражательным колпачком (при наличии) свободно снимается.
Извлечение клапана: клапан вынимают из направляющей втулки лёгким постукиванием по торцу штока резиновым молотком. Если стержень прикипел, применяют жидкость-антикоррозионный растворитель.
Снятие гидрокомпенсаторов: толкатели или гидрокомпенсаторы выталкивают пальцем либо съёмником через отверстия в постели распредвала. Требует аккуратности для исключения повреждения зеркала цилиндров.

Важно: все детали раскладывают в порядке извлечения – клапаны, пружины и гидрокомпенсаторы каждого цилиндра помещают в отдельные ячейки органайзера. Это сохранит их изначальную приработку и упростит диагностику.

Деталь	Метод контроля при разборке	Распространённые дефекты
Клапаны	Осмотр фасок, стержня на искривление	Прогар тарелки, износ стержня
Пружины	Проверка длины под нагрузкой	Усталостная трещина, просадка
Гидрокомпенсаторы	Тест на утечку масла	Залегание плунжера, засор каналов

Перед снятием гидрокомпенсаторов рекомендуется промаркировать их положение относительно посадочных гнёзд несмываемым маркером. Это исключит путаницу при обратной сборке, так как детали прирабатываются к конкретному месту установки.

Декапитализация: удаление нагара в камерах сгорания

Удаление нагара – критический этап декапитализации, так как углеродистые отложения нарушают теплоотвод, вызывают калильное зажигание и снижают объём камеры сгорания. Скопившийся нагар на стенках, клапанах и поршнях аккуратно устраняется механическими и химическими методами для восстановления геометрии полостей.

Перед обработкой поверхности тщательно диагностируют на предмет трещин и деформаций. Используют щётки из латунной или нейлоновой проволоки, деревянные или пластиковые скребки, исключающие повреждение алюминиевых сплавов. Для сложных отложений применяют пескоструйную обработку мелкоабразивными материалами (например, содой) под низким давлением.

Ключевые методы очистки

Химическая очистка: погружение ГБЦ в ванну со специальным растворителем (щёлочь или кислоты) на 4-8 часов для размягчения отложений.
Ультразвуковая обработка: кавитация в моющем растворе удаляет нагар из труднодоступных зон впускных/выпускных каналов.
Ручная механическая очистка: финишная обработка шарошками и полировочными головками для выравнивания поверхности.

Вид нагара	Рекомендуемый метод	Меры предосторожности
Мягкий маслянистый	Щелочные растворы + мойка высокого давления	Защита резиновых уплотнений
Твёрдый коксовый	Пескоструй + ультразвук	Контроль давления абразива

После очистки обязательна промывка камер сжатым воздухом и моющими растворами для удаления остатков абразива. Финишный этап – измерение объёма камер сгорания и проверка на герметичность под давлением для исключения микротрещин.

Очистка масляных каналов от шлама и закоксовки

Масляные каналы головки блока цилиндров критически важны для подачи смазки к коренным шейкам распредвалов, гидрокомпенсаторам и другим подвижным элементам. Со временем в них накапливается шлам (продукты износа двигателя) и закоксовки (отвердевшие отложения от перегретого масла), что приводит к снижению пропускной способности каналов, масляному голоданию и ускоренному износу деталей.

Для восстановления работоспособности системы смазки каналы подвергают комплексной очистке. Процесс требует тщательности, так как остатки загрязнений могут быстро перекрыть каналы после запуска двигателя. Особое внимание уделяется труднодоступным участкам и зонам поворотов, где скапливается наибольшее количество отложений.

Технологии очистки

Механическая прочистка: Используются наборы металлических ёршиков и гибких спиралей разного диаметра. Инструмент вручную или на станке проворачивают в каналах, физически соскребая отложения со стенок. Обязательно применяется промывка керосином или соляркой для удаления взвеси.
Химическое растворение: ГБЦ погружают в нагретую ванну со щелочными или кислотными составами на 4-12 часов. Реагенты разъедают органические отложения и смолы. Для усиления эффекта применяют циркуляцию раствора под давлением через каналы.
Ультразвуковая обработка: Деталь помещают в ванну со специальной жидкостью, где высокочастотные колебания создают эффект кавитации. Микропузырьки разрушают даже стойкие отложения в слепых отверстиях и изгибах каналов без риска повреждения металла.

После очистки все каналы многократно продувают сжатым воздухом под давлением 6-8 атм для удаления остатков загрязнений и моющих средств. Контроль качества выполняют визуально (эндоскопом) и проверкой проходимости калиброванными щупами. Отверстия временно заглушают перед дальнейшей сборкой для предотвращения попадания стружки.

Диагностика трещин методом опрессовки под давлением

Опрессовка ГБЦ под давлением – ключевой метод выявления скрытых трещин в рубашке охлаждения, масляных каналах и камерах сгорания. Суть способа заключается в герметизации всех отверстий головки специальными заглушками и подаче в полости жидкости или воздуха под контролируемым давлением. Дефекты проявляются в виде утечек, визуально фиксируемых при погружении детали в воду или обработке мыльным раствором.

Подготовка включает тщательную очистку поверхностей от нагара, масляных отложений и продуктов коррозии. Обязательно демонтируются клапаны, свечи и форсунки, а их посадочные места глушатся резиновыми или металлическими заглушками. На входные патрубки охлаждения/смазки устанавливаются переходники с манометром и штуцером для подключения компрессора или гидравлического насоса.

Порядок выполнения опрессовки

ГБЦ полностью погружают в резервуар с водой температурой 15-25°C либо покрывают проблемные зоны густым мыльным раствором.
Через штуцер нагнетается давление:
- Для системы охлаждения: 0.3-0.5 МПа (3-5 атм)
- Для масляных каналов: 0.4-0.6 МПа (4-6 атм)
Поддержание давления в течение 5-10 минут с фиксацией показаний манометра.
Визуальный контроль: пузырьки воздуха в воде или мыльная пена на сухой поверхности указывают на место дефекта.
При падении давления более чем на 10% от исходного ГБЦ бракуется.

Обнаруженные трещины маркируются для последующего ремонта аргонной сваркой или эпоксидными составами. Важно учитывать: микротрещины в труднодоступных зонах (между клапанами, под седлами) требуют применения красителей-пенетрантов или магнитно-порошковой дефектоскопии как дополнения к опрессовке.

Визуальный осмотр седла клапана на предмет прогара и деформации

Очистите седло клапана и прилегающую зону камеры сгорания от нагара металлической щёткой и растворителем. Убедитесь, что поверхность полностью свободна от отложений, которые могут маскировать дефекты. Используйте яркое направленное освещение (лучше светодиодную лупу) для выявления мельчайших трещин и неровностей.

Проверьте равномерность контактной поверхности седла по всей окружности. Прогар обычно проявляется как локальное выкрашивание материала или оплавление кромки в зоне выпускных клапанов. Деформация определяется по нарушению геометрии рабочего пояса – волнистости или отклонению от концентричности относительно направляющей втулки.

Критерии оценки дефектов

Неприемлемые повреждения:
- Глубокие раковины (>0.5 мм)
- Сквозные трещины между седлом и материалом ГБЦ
- Отслоение наплавленного слоя
Допустимые отклонения:
- Локальные потемнения металла без нарушения геометрии
- Риски глубиной до 0.1 мм

Тип дефекта	Визуальные признаки	Метод проверки
Прогар	Выщерблины, оплавленные края, чёрные пятна	Тактильный контроль иглой
Деформация	Асимметрия контактной дорожки	Измерение индикатором биения

При выявлении дефектов нанесите несмываемым маркером метки на проблемные седла. Для выпускных клапанов критичен осмотр переходной зоны между седлом и тарелкой клапана – здесь концентрируются термические напряжения. Любые сомнения в целостности поверхности требуют шлифовки или замены седла.

Проверка плоскостности привалочной поверхности

Проверка плоскостности привалочной поверхности головки блока цилиндров (ГБЦ) – обязательная процедура при ремонте. Её выполняют для выявления деформаций, возникающих из-за перегревов или механических нагрузок. Отклонение от плоскостности приводит к прогоранию прокладки, утечкам масла и охлаждающей жидкости, а также нарушению герметичности камеры сгорания.

Контроль осуществляется с помощью точных измерительных инструментов: поверочной линейки и набора щупов, либо с использованием оптических или лазерных сканирующих систем. Головку очищают от загрязнений и остатков старой прокладки, затем устанавливают на ровную поверхность.

Методика и критерии оценки

Линейку прикладывают к поверхности ГБЦ по диагоналям (крест-накрест), вдоль и поперёк оси блока.
Щупом измеряют зазоры между линейкой и поверхностью в проблемных зонах. Замеры производят в 6-8 точках для каждой позиции линейки.
Результаты фиксируют, сравнивая с допустимыми нормами:
- Для бензиновых двигателей: не более 0,05 мм
- Для дизельных двигателей: не более 0,03 мм

Тип отклонения	Причина	Последствие
Прогиб к центру	Перегрев ГБЦ	Прорыв газов в районе прокладки
Выпуклость по краям	Неправильная затяжка болтов	Утечка антифриза в каналы охлаждения

При превышении допустимых значений поверхность необходимо выравнивать фрезерованием. Процедура восстанавливает геометрию, но уменьшает высоту ГБЦ, что требует учёта при сборке двигателя. Критичное искажение (свыше 0,5 мм) делает головку непригодной для восстановления.

Фрезеровка плоскости ГБЦ при обнаружении превышения допуска

При выявлении деформации или превышения допустимого значения кривизны плоскости головки блока цилиндров (обычно более 0.05-0.10 мм на длине) единственным надёжным методом восстановления является фрезеровка. Данная операция выполняется на специальном фрезерном или шлифовальном станке с ЧПУ, обеспечивающем высокую точность обработки.

Перед фрезеровкой ГБЦ тщательно очищается от нагара, масляных отложений и остатков прокладки. Поверхность контролируется поверочной линейкой и набором щупов в нескольких плоскостях (продольной, поперечной, диагональной), чтобы определить максимальный уровень снимаемого слоя металла. Минимальная глубина обработки выбирается строго по результатам замеров.

Технологический процесс

Основные этапы фрезеровки:

Фиксация ГБЦ на станине станка через прокладки-компенсаторы для исключения деформации.
Обработка ведётся твердосплавными фрезами или абразивными кругами с равномерными проходами по всей плоскости.
Контроль толщины снимаемого слоя после каждого прохода (не более 0.05-0.1 мм).
Доводка поверхности до параметра шероховатости Ra 0.8-1.6 мкм.

Критические ограничения:

Параметр	Максимальное значение
Общий слой металла	Не более 0.3-0.5 мм (зависит от модели)
Перепад высот после обработки	≤ 0.03 мм на всей плоскости

После фрезеровки обязательна проверка геометрии камер сгорания и фрезеровка клапанных седел для восстановления высоты. На двигателях с цепным ГРМ потребуется установка компенсационной прокладки для сохранения правильного натяжения цепи.

Шлифовка направляющих втулок клапанов

Шлифовка внутренних поверхностей направляющих втулок выполняется после установки новых деталей в головку блока цилиндров. Данная операция обеспечивает точное соответствие диаметра отверстий размерам клапанов и создает оптимальный зазор для свободного перемещения стержней клапанов.

Процесс осуществляется с помощью специального разверточного инструмента – хонинговального станка или ручной развертки с регулируемыми ножами. Инструмент последовательно вращают внутри втулки, снимая минимальный слой материала для достижения требуемой чистоты поверхности и геометрической точности.

Ключевые этапы технологии

Подбор инструмента: диаметр развертки выбирается с учетом номинального размера клапана и требуемого теплового зазора.
Обработка каждой втулки: вращение инструмента происходит строго вертикально без перекосов для сохранения соосности седлам клапанов.
Контроль зазора: после обработки замеряется внутренний диаметр микрометром, а стержень клапана проверяется на свободное перемещение.

Параметр обработки	Требуемое значение
Шероховатость поверхности	Ra 0,32–0,63 мкм
Допуск диаметра	±0,005 мм
Конусность отверстия	Не более 0,01 мм

Обязательным условием является непрерывная подача смазочно-охлаждающей жидкости (СОЖ) в зону обработки для предотвращения перегрева и задиров. После шлифовки проводится промывка каналов сжатым воздухом для удаления металлической стружки.

Замена направляющих втулок при критическом износе

Критический износ направляющих втулок клапанов диагностируется при превышении допустимых зазоров между втулкой и стержнем клапана, что вызывает повышенный расход масла, дымление выхлопа и стуки. Несвоевременная замена приводит к ускоренному изнозу маслосъемных колпачков, перегреву тарелки клапана и риску заклинивания.

Процедура требует полной разборки ГБЦ: демонтажа распредвалов, пружин и клапанов с обязательной маркировкой их позиций. Перед выпрессовкой втулок проводится нагрев головки в термопечи до 150-200°C для снижения натяга посадки и предотвращения повреждений алюминиевых гнезд.

Технология замены

Выпрессовка старых втулок: Используется гидравлический пресс с оправкой точного диаметра. Ударные методы недопустимы – они вызывают деформацию посадочных мест. Остатки стопорных колец удаляются специальным крюком.

Подготовка гнезд: После извлечения проверяется геометрия отверстий нутромером. При необходимости выполняется развертка или расточка под ремонтный размер втулок. Поверхность очищается от графитовых отложений и металлической стружки.

Установка новых втулок:

Втулки охлаждаются в жидком азоте для временного уменьшения диаметра
Нагретая ГБЦ размещается на прессовой плите с термоизоляцией
Втулки запрессовываются с усилием 1.5-3 тонны до упора в стопорный буртик
Проверяется соосность отверстий калиброванным щупом

Финишная обработка: Обязательно выполняется хонингование внутреннего диаметра алмазным инструментом для достижения:

Точного размера (допуск ±0.01 мм)
Оптимальной шероховатости Ra 0.4-0.6 мкм
Правильного угла перекрестной сетки для удержания масла

Контроль качества: После установки измеряются зазоры клапан-втулка индикаторным нутромером. Допустимые значения для бензиновых двигателей составляют 0.05-0.10 мм на впуске и 0.07-0.12 мм на выпуске. Превышение указывает на брак обработки или некачественные комплектующие.

Параметр	Норматив	Инструмент контроля
Биение втулки	≤ 0.03 мм	Индикаторная стойка
Высота посадки	0.5-1.2 мм ниже плоскости ГБЦ	Штангенрейсмас
Зазор клапана	По спецификации двигателя	Микрометр + нутромер

После замены выполняется притирка клапанов для устранения микронеровностей на седлах и фасках. Обязательна промывка масляных каналов компрессированным воздухом перед сборкой для удаления абразивных частиц.

Обработка седел клапанов с применением фрезеровки

Фрезеровка седел клапанов – высокоточный процесс восстановления посадочных поверхностей, обеспечивающий герметичность камеры сгорания. Операция выполняется на специальных станках с применением твердосплавных или алмазных фрез, строго соответствующих углам фасок клапанов. Точная центровка инструмента относительно направляющей втулки гарантирует соосность седла и клапана.

Перед обработкой обязательно выполняется ремонт направляющих втулок и замена клапанов, так как фрезеровка седел корректирует геометрию под новые компоненты. Технология позволяет устранить эллипсность, выработку, локальные повреждения и обеспечить требуемую ширину контактной фаски.

Этапы фрезеровки седел клапанов

Подготовка оборудования: Установка головки блока на станину станка, фиксация кондуктора в направляющей втулке клапана.
Черновая обработка: Снятие основного слоя металла фрезой с углом 45° для устранения дефектов.
Формирование фасок: Последовательная обработка верхней (обычно 30°) и нижней (обычно 60°) фасок для создания правильного контактного пятна.
Финишная доводка: Окончательная калибровка основной фаски 45° до номинального размера с контролем ширины притирочного пояса.

Критические параметры после обработки:

Ширина фаски	Впускные клапаны: 1.2–1.8 мм, выпускные: 1.5–2.2 мм
Расположение пояса	Смещение к вершине седла (не более 0.3 мм от центра)
Концентричность	Биение ≤ 0.03 мм относительно направляющей втулки

Обязательным этапом является притирка клапанов после фрезеровки для визуальной проверки герметичности контура. При отсутствии сплошного матового кольца на фасках требуется корректировка геометрии седла. Современные станки с ЧПУ позволяют автоматизировать процесс, обеспечивая повторяемость параметров для всех цилиндров.

Притирка клапанов к седлам для герметизации

Процесс притирки обеспечивает идеальное сопряжение рабочих поверхностей клапана и седла в головке блока цилиндров. Эта операция критически важна для создания герметичного контакта, предотвращающего прорыв газов из камеры сгорания и потерю компрессии.

Притирку выполняют вручную или с использованием механизированного инструмента после фрезерования или шлифовки седел и клапанов. На рабочую фаску клапана наносят абразивную пасту с различной зернистостью, после чего клапан вставляют в направляющую втулку и совершают возвратно-вращательные движения.

Ключевые этапы притирки

Подготовка поверхностей: Очистка седла и клапана от нагара и металлической стружки.
Нанесение абразива: Равномерное распределение крупнозернистой пасты по фаске клапана.
Первичная обработка: Интенсивное вращение клапана с легким прижимом (2-3 оборота вперёд/назад).
Смена абразива: Удаление остатков грубой пасты, нанесение мелкозернистого состава.
Финишная притирка: Повторение вращательных движений до образования матовой полосы контакта шириной 1.5-2 мм по всей окружности.

Контроль герметичности выполняют одним из методов:

Керосиновый тест: Заливка жидкости во впускной/выпускной канал – отсутствие протечек через седло в течение 3-5 минут подтверждает качество.
Вакуумный тестер: Фиксация падения разрежения на манометре (допустимо не более 10% за 15 секунд).
Мел-маркерный метод: Нанесение сетки мелом на седло – равномерный перенос на фаску клапана при прилегании.

После притирки обязательна тщательная промывка деталей в ультразвуковой ванне или растворителе для удаления абразивных частиц. Остатки пасты вызывают ускоренный износ направляющих втулок и зеркала цилиндров.

Раззенковывание и очистка резьбы под свечи зажигания

После демонтажа свечей зажигания критически важно удалить нагар, металлические частицы и загрязнения с посадочных седел и резьбовых каналов. Используется ручной или пневматический инструмент с конической разверткой, аккуратно вводимой в отверстие для снятия слоя нагара по конусу. Процесс требует строгой соосности во избежание повреждения ГБЦ.

Очистка резьбы выполняется специальными метчиками с направляющей юбкой, предотвращающей перекос. Метчик прогоняется по всей длине резьбы с применением смазки для удаления задиров и уплотнений. Обязательна последующая продувка сжатым воздухом для выноса стружки из каналов.

Технологические этапы

Визуальный контроль: оценка состояния седел и резьбы на предмет сколов или деформации
Раззенковывание: снятие нагара конической разверткой под углом 90°
Прогон резьбы: метчиком с шагом, соответствующим свечному соединению
Финишная очистка: продувка + промывка керосином

Ключевые требования безопасности: Фиксация метчика воротком с трещоткой, использование защитных очков, контроль усилия при обработке алюминиевых головок.

Оборудование	Назначение	Риски при нарушении технологии
Направляемая развертка	Формирование правильного конуса седла	Эксцентричный износ, утечки компрессии
Свечной метчик M14x1.25	Восстановление геометрии резьбы	Срыв резьбы, образование заусенцев

После обработки обязательна проверка герметичности свечного колодца опрессовкой под давлением. Неустраненная стружка в каналах вызывает детонацию и повреждение электродов свечи.

Восстановление резьбы шпилек и болтов крепления ГБЦ

Повреждение резьбы на шпильках, болтах или в отверстиях блока цилиндров критично для герметичности и надежности соединения ГБЦ. Дефекты возникают из-за коррозии, перетяжки, неправильного монтажа или естественного износа, приводя к снижению усилия затяжки, утечкам масла или антифриза, деформации плоскости прилегания головки.

Восстановление начинают с тщательной диагностики: визуальный осмотр на сколы и задиры, проверка резьбы калибрами или эталонными крепежными элементами. Оценивают степень повреждения и локализацию (наружная резьба болта/шпильки или внутренняя в блоке), после чего выбирают оптимальный метод ремонта.

Методы восстановления резьбы

1. Прогонка резьбы метчиком или плашкой: Применяется для незначительных замятин или заусенцев. Очищает профиль без изменения диаметра. Для защиты алюминиевых блоков используют смазку и метчики с канавками для отвода стружки.

2. Нарезание резьбы увеличенного диаметра: Используется при сильных повреждениях:

Рассверливание отверстия под больший размер.
Нарезка метчиком новой резьбы (например, вместо М10 → М12).
Установка усиленных болтов/шпилек с обновленным шагом и диаметром.

3. Установка резьбовых вставок (ремонтных втулок): Наиболее надежный метод для восстановления исходного размера крепежа. Основные типы вставок:

Тип вставки	Принцип установки	Преимущества
Helicoil (винтовая проволока)	Вкручивание в новую резьбу специальным ключом	Равномерное распределение нагрузки, термостойкость
Timesert (цельнометаллическая втулка)	Запрессовка с фиксацией клеем или развальцовкой	Повышенная прочность, исключение проворачивания

Этапы установки втулки:
- Рассверливание поврежденного отверстия.
- Нарезание расширенной резьбы метчиком из комплекта ремонтного набора.
- Вкручивание или запрессовка вставки с фиксирующим составом.
- Удаление монтажного хвостовика (для Helicoil).

4. Замена поврежденных элементов: Шпильки с сорванной резьбой или трещинами подлежат обязательной замене. При выборе новых деталей учитывают класс прочности и материал (оригинальные или усиленные аналоги).

После восстановления обязательна проверка: вкручивание болта/шпильки от руки до упора без усилий, контроль момента затяжки динамометрическим ключом. Наружную резьбу на крепеже восстанавливают плашкой или заменой элемента – нарезание "второго сорта" недопустимо из-за риска усталостного разрушения.

Установка новых маслосъемных колпачков

Перед установкой новых колпачков тщательно очистите посадочные места на направляющих втулках клапанов от нагара и остатков старой резины. Используйте мягкую ветошь и очиститель, избегая царапин на металле. Убедитесь, что канавки под стопорные кольца полностью свободны от загрязнений.

Проверьте целостность новых маслосъемных колпачков. Наденьте их на специальный монтажный оправку или подходящую по диаметру выколотку. Смажьте внутреннюю поверхность колпачков чистым моторным маслом для облегчения посадки на клапан.

Последовательность монтажа

Наденьте колпачок на оправку, совместив его с направляющей втулкой.
Аккуратно запрессуйте колпачок до упора лёгкими ударами киянки или с помощью съёмника. Контролируйте, чтобы элемент встал строго перпендикулярно оси клапана.
Убедитесь, что стопорное кольцо полностью вошло в канавку направляющей втулки. Колпачок должен сидеть плотно без перекосов.

Типичные ошибки	Последствия
Перекос при установке	Утечка масла, преждевременный износ
Повреждение кромки колпачка	Негерметичность, попадание масла в камеру сгорания
Забытое стопорное кольцо	Выпадение колпачка при работе двигателя

После установки всех колпачков проверьте свободный ход клапанов в направляющих втулках. Движение должно быть плавным без заеданий. Категорически запрещается использовать отвёртки или металлические крюки для растягивания колпачков – это повреждает уплотнительную кромку.

Замена клапанов с поврежденными стержнями и тарелками

Поврежденные стержни или деформированные тарелки клапанов требуют обязательной замены во избежание прогаров, снижения компрессии и разрушения поршневой группы. Технология включает последовательную разборку, диагностику смежных компонентов и прецизионную установку новых деталей.

Предварительно выполняется снятие головки с двигателя, удаление нагара и дефектовка клапанного механизма. Каждый гнездо тщательно очищается от отложений, после чего извлекаются пружины, сухари и старые клапаны. Особое внимание уделяется состоянию направляющих втулок и седел.

Ключевые этапы замены

Извлечение дефектных клапанов с маркировкой позиции во избежание перепутывания
Контроль геометрии седел клапанов:
- Проверка концентричности микрометром
- Выявление эллипсности свыше 0.05 мм
Притирка новых клапанов:

Материал Абразив Усилие прижима

Сталь P120-P220 2-3 кгс

Титановый сплав Алмазная паста 1-1.5 кгс
Проверка герметичности керосином под давлением 0.3 МПа

После притирки обязательна холодная регулировка зазоров щупом 0.15-0.25 мм с последующей проверкой на прогретом двигателе. Для турбированных моторов зазор увеличивают на 0.05 мм относительно номинала.

Установка новых гидравлических компенсаторов и регулировочных шайб

Перед монтажом новых гидрокомпенсаторов посадочные гнезда в головке блока цилиндров тщательно очищаются от загрязнений и остатков старого масла. Каждый новый компенсатор заполняется чистым моторным маслом через шариковый клапан для предотвращения воздушных пробок.

Регулировочные шайбы подбираются индивидуально для каждого клапана на основе замеров теплового зазора. Толщина новой шайбы рассчитывается по формуле: H_новая = H_старая + (Z_факт - Z_ном), где Z_факт – измеренный зазор, Z_ном – номинальное значение по спецификации двигателя.

Технология монтажа

Гидрокомпенсаторы устанавливаются в гнезда с легким нажатием до полной посадки. Проверяется свободное вращение элементов пальцем.
Для замены шайб распредвал проворачивается до положения, когда кулачок не оказывает давления на толкатель.
Специальным съемником толкатель утапливается, фиксируется стопором, после чего извлекается старая шайба.
Новая калиброванная шайба монтируется в паз толкателя маркировкой вверх. Стопор снимается – толкатель возвращается в рабочее положение.

После сборки выполняется двойная проверка тепловых зазоров щупом при полном обороте распредвала. Допустимое отклонение не превышает 0.02 мм. При первом запуске двигателя допускается кратковременное (до 15 минут) постукивание компенсаторов – это нормальный процесс заполнения маслом.

Сборка двигателя с подключением коллекторов и ГРМ

После установки головки блока цилиндров на блок с новой прокладкой и затяжки болтов динамометрическим ключом в заданной последовательности, приступают к монтажу навесных агрегатов. На этом этапе устанавливают впускной и выпускной коллекторы, используя новые термостойкие прокладки, и равномерно затягивают крепёж во избежание деформации фланцев.

Параллельно монтируют вспомогательные компоненты: датчики температуры, детонации, форсунки и топливные рейки с обязательной проверкой герметичности соединений. Особое внимание уделяют точной установке термостата и патрубков системы охлаждения, так как негерметичность приведёт к перегреву двигателя.

Установка механизма газораспределения

Смазанные моторным маслом коренные шейки распредвала устанавливают в постели головки, после чего закрепляют крышки подшипников с соблюдением момента затяжки.
На шкивы коленвала и распредвала(ов) надевают цепь ГРМ или ремень, совмещая установочные метки:
- Метка на коленвале – с нулевой отметкой на блоке цилиндров
- Метка распредвала – с маркером на крышке ГРМ
Натягивают цепь/ремень с помощью натяжителя и успокоителя согласно спецификации производителя, контролируя отклонение не более 1-2° от меток.

Перед финальной сборкой обязательно проворачивают коленвал на 2 полных оборота ключом для проверки отсутствия заклинивания и повторного совпадения меток. После этого устанавливают крышку ГРМ, приводы генератора, ГУР и стартера, подключая электрические разъёмы и шланги.

Компонент	Критерий контроля
Затяжка гаек коллектора	Постепенное увеличение момента крест-накрест
Натяжение ремня ГРМ	Прогиб 4-6 мм при усилии 10 кгс (для конкретных моделей – по мануалу)
Прокрутка двигателя	Плавное вращение без рывков и посторонних шумов

Проверка компрессии после обкатки двигателя

После завершения обкатки двигателя обязательным этапом является контроль компрессии в цилиндрах. Эта процедура позволяет объективно оценить герметичность камеры сгорания и подтвердить качество проведённого ремонта головки блока цилиндров (ГБЦ). Проверка выявляет возможные скрытые дефекты притирки клапанов, состояние поршневых колец и целостность прокладки ГБЦ.

Измерения проводятся на прогретом двигателе с выкрученными свечами зажигания или форсунками (для дизелей). Компрессометр последовательно вворачивается или плотно прижимается к каждому свечному отверстию, после чего стартером прокручивается коленчатый вал. Важно обеспечить полный заряд аккумулятора и отключить топливоподачу во избежание смыва масляной плёнки со стенок цилиндров.

Анализ результатов

Полученные показания сравниваются с техническими требованиями производителя двигателя. Критически важны два аспекта:

Абсолютное значение давления в каждом цилиндре (минимально допустимый порог обычно указан в руководстве по ремонту).
Равномерность компрессии между цилиндрами – разброс не должен превышать 10-15% от максимального значения в группе.

Низкая или неравномерная компрессия свидетельствует о проблемах:

Симптом	Возможная причина
Низкое давление во всех цилиндрах	Износ поршневых колец, закоксовка колец, повреждение прокладки ГБЦ
Низкое давление в одном цилиндре	Неплотная посадка клапана (прогар, дефект притирки), повреждение седла клапана, трещина в ГБЦ
Разница давления между соседними цилиндрами	Прогар прокладки ГБЦ в зоне между цилиндрами, деформация плоскости ГБЦ

Для уточнения причины низкой компрессии выполняют «мокрый» тест: в проблемный цилиндр заливают 5-10 мл моторного масла и повторяют замер. Если давление значительно повысилось – виноваты поршневые кольца (масло временно уплотнило зазоры). Если давление осталось прежним – проблема в клапанах или прокладке ГБЦ (масло не попадает в зону неплотности). Результаты проверки являются основанием для принятия решения о необходимости доработок или повторного разбора двигателя.

Список источников

Информация о ремонте головок блока цилиндров требует проверенных технических данных и опыта. Надежные источники обеспечивают точность описания сложных операций, таких как фрезерование плоскостей или замена направляющих втулок.

При подготовке материала использовались специализированные издания по двигателестроению, руководства производителей оборудования и практические пособия по авторемонту. Это гарантирует корректное освещение этапов диагностики, обработки и сборки ГБЦ.

Ключевые материалы

Технические руководства производителей двигателей (Volkswagen, Cummins, Toyota)
Справочник по ремонту ДВС (автор: К.А. Морозов)
ГОСТ Р 55807-2013 "Блоки цилиндров. Технические условия ремонта"
Методические пособия профильных учебных заведений (НАМИ, МГТУ "МАМИ")
Инструкции к оборудованию для шлифовки и хонингования (Serdi, Sunnen)
Журналы "Авторемонт" и "Двигатель" (архивные выпуски 2015-2023 гг.)
Протоколы испытаний материалов ГБЦ от НИИ моторных проблем

Материал	Абразив	Усилие прижима
Сталь	P120-P220	2-3 кгс
Титановый сплав	Алмазная паста	1-1.5 кгс
