Противотуманные фары ВАЗ-2110 - виды, конструкция, работа и подключение

Статья обновлена: 18.08.2025

Противотуманные фары – критически важный элемент безопасности для ВАЗ-2110, существенно улучшающий видимость в условиях тумана, дождя, снегопада или пыли.

Данная статья детально разберет существующие типы противотуманок для "десятки", их внутреннее устройство, физические принципы работы и предоставит пошаговое руководство по самостоятельному монтажу.

Классификация противотуманок по типу крепления: штатные и универсальные

Основное различие между противотуманными фарами для ВАЗ-2110 заключается в способе их установки на автомобиль. Этот параметр напрямую влияет на сложность монтажа, внешний вид и совместимость с элементами кузова. Выбор конкретного типа определяет необходимость доработок бампера или использования заводских точек фиксации.

Производители предлагают два принципиально разных варианта конструктивного исполнения крепежных систем. Каждый тип имеет четко выраженные особенности, преимущества и ограничения, которые необходимо учитывать перед покупкой. Ниже представлены ключевые характеристики обоих видов.

Штатные (оригинальные) противотуманки

Предназначены исключительно для моделей с заводами местами под установку ПТФ в переднем бампере. Имеют уникальную форму корпуса, точно соответствующую технологическим нишам конкретной модификации ВАЗ-2110. Основные особенности:

• Крепление: Фиксируются через специальные штатные отверстия при помощи оригинальных кронштейнов или защелок
• Герметичность: Обеспечивают плотное прилегание к бамперу благодаря точному контуру
• Эстетика: Сохраняют заводской дизайн линии, не выступая за габариты кузова
• Ограничение: Совместимы только с бамперами, изначально рассчитанными на ПТФ

Универсальные противотуманки

Конструктивно не привязаны к конкретной модели авто. Оснащаются регулируемыми кронштейнами или монтажными пластинами, позволяющими адаптировать их к разным бамперам. Ключевые характеристики:

• Крепление: Устанавливаются путем сверления отверстий в бампере/спойлере с последующей фиксацией винтами или хомутами
• Гибкость: Возможна установка на ВАЗ-2110 без штатных мест под ПТФ (включая базовые комплектации)
• Доработки: Требуют разметки и аккуратного вырезания посадочных отверстий в пластике
• Внешний вид: Могут незначительно выступать за плоскость бампера в зависимости от модели

Параметр	Штатные ПТФ	Универсальные ПТФ
Сложность установки	Минимальная (болтовое соединение)	Средняя/высокая (резка бампера)
Требования к бамперу	Обязательны заводские посадочные места	Подходят любые бамперы
Внешняя интеграция	Бесшовное встраивание	Возможны видимые крепежные элементы

Отличия светового луча: прямоугольные vs круглые фары

Прямоугольные противотуманные фары ВАЗ-2110 формируют световой поток с выраженной горизонтальной верхней границей. Луч направлен широким прямоугольным пятном параллельно дорожному покрытию, что минимизирует отражение от капель воды в тумане. Такая геометрия обеспечивает равномерное боковое освещение обочины, но может создавать слепящие блики при неправильной регулировке.

Круглые противотуманки генерируют конический световой пучок с более мягкой границей. За счет отражателя параболической формы луч интенсивно освещает центральную зону перед автомобилем, но имеет меньшую ширину по сравнению с прямоугольными аналогами. Конструкция обеспечивает лучшую глубину освещения в плотном тумане, но требует точного угла наклона для предотвращения рассеивания света вверх.

Ключевые особенности светораспределения

• Ширина луча: Прямоугольные – до 70° по горизонтали / Круглые – до 50°
• Дальность: Круглые – 15-20 метров / Прямоугольные – 10-15 метров
• Равномерность: Прямоугольные – стабильная освещенность по ширине / Круглые – яркое центральное пятно

Критерий	Прямоугольные	Круглые
Зона освещения	Акцент на обочину	Центр дорожного полотна
Уязвимость к погоде	Меньшее засорение снегом	Требует защиты от налипания грязи
Совместимость	Только штатные места ВАЗ-2110	Универсальный монтаж (бампер/кронштейны)

Важно: Эффективность обоих типов зависит от корректной установки – нижний край фары должен располагаться не выше 25 см от дороги с углом отклонения ±5° от горизонтали.

Сравнение галогенных и светодиодных моделей для "десятки"

Основное различие между галогенными и светодиодными противотуманными фарами для ВАЗ-2110 заключается в источнике света и технологической базе. Галогенные варианты используют традиционные лампы накаливания с газом-наполнителем, в то время как светодиодные модели оснащаются полупроводниковыми элементами (LED). Эта базовая разница формирует ключевые эксплуатационные характеристики.

При выборе типа противотуманок для "десятки" необходимо учитывать несколько критичных параметров: энергопотребление, яркость и цветовую температуру света, срок службы, устойчивость к вибрациям, сложность установки и совместимость с заводской электропроводкой. Каждая технология демонстрирует свои сильные и слабые стороны в этих аспектах.

Ключевые отличия

Характеристика	Галогенные ПТФ	Светодиодные ПТФ
Энергопотребление	Высокое (55-65 Вт на лампу)	Низкое (15-30 Вт на блок)
Световой поток	Достаточный, но рассеянный	Высокая направленная яркость
Цветовая температура	Тёплый желтоватый свет (~3000K)	Чистый белый свет (4000-6000K)
Ресурс работы	500-1000 часов	30 000-50 000 часов
Вибрационная стойкость	Чувствительны к тряске	Высокая (нет нити накала)
Совместимость с проводкой	Прямая замена без доработок	Часто требуется реле/стабилизатор

Особенности галогенных моделей:

• Преимущества: Низкая стоимость, простота подключения к штатной проводке, естественный спектр света, эффективный в тумане.
• Недостатки: Сильный нагрев колбы, высокое энергопотребление, частые замены ламп, уязвимость к влаге при повреждении колбы.

Особенности светодиодных моделей:

1. Сильные стороны: Энергоэффективность, долгий срок службы, мгновенное включение на полную яркость, устойчивость к ударам.
2. Слабые стороны: Высокая цена качественных моделей, риск перегрева драйверов, необходимость проверки совместимости с бортовой сетью, возможные проблемы с омывателями фар при нештатном монтаже.

При установке LED-моделей на ВАЗ-2110 крайне важно проверить работу системы диагностики – светодиоды могут вызвать ошибку "обрыв лампы" из-за малого потребления тока. Для корректной работы часто требуется дополнительный обманщик (load resistor) или CAN-шинный декодер. Качественные светодиодные ПТФ должны иметь маркировку E22 (одобрение для РФ) и четко сформированный светотеневой луч без слепящего эффекта.

Особенности OEM-комплектов противотуманных фар ВАЗ-2110

OEM-комплекты противотуманных фар для ВАЗ-2110 разработаны непосредственно заводом-изготовителем автомобиля или его официальными партнерами. Они гарантируют полное соответствие техническим и конструктивным требованиям модели.

Такие комплекты обеспечивают безупречную совместимость с электрической системой автомобиля и геометрией бампера, исключая необходимость доработок при монтаже. Все компоненты проходят обязательную сертификацию.

Ключевые характеристики

• Полная заводская совместимость: Фары монтируются в штатные места без сверления, корпуса точно повторяют конфигурацию ниш бампера.
• Электрическая интеграция: В комплект входят оригинальные разъемы, реле и кнопка управления, подключаемые к бортовой сети без переделки проводки.
• Оптическая сертификация: Световой пучок соответствует ГОСТ Р 41.19-99 (Правила ЕЭК ООН №19), не ослепляет встречный транспорт.
• Комплектация: Включает парные фары, крепежные элементы, жгут проводов с предохранителем, реле, кнопку с пиктограммой и технологическую заглушку для панели приборов.

Принципиальные отличия от аналогов

Параметр	OEM-комплект	Универсальные аналоги
Корпус фары	Пластик, устойчивый к вибрациям двигателя	Часто дешевый АБС-пластик
Разъемы	Штырьковые типа ВАЗ (IP54)	Требуют обжима/пайки
Крепление	Штатные болты + антикоррозийные клипсы	Саморезы/хомуты

Важно: Лампы в OEM-наборе имеют маркировку H8 35W и желтое антикоррозийное покрытие цоколя. Реле устанавливается в монтажный блок на позицию К9, питание – только через предохранитель номиналом 15А.

Маркировка и стандарты безопасности ECE для противотуманок

Противотуманные фары на автомобилях, включая ВАЗ-2110, должны соответствовать международным нормам безопасности. Основным регулирующим документом является Регламент ЕЭК ООН №19 (ECE R19), определяющий требования к конструкции, светораспределению и маркировке. Соответствие этому стандарту гарантирует эффективность освещения в сложных погодных условиях без ослепления других участников движения.

Утвержденные фары несут обязательную маркировку на рассеивателе или корпусе. Ключевым символом является буква "E" в круге с цифровым кодом страны, выдавшей одобрение (например, E1 – Германия, E22 – Россия). Рядом указывается тип фары: "B" для противотуманных фар ближнего света и "F3" – для чисто противотуманных фар. Наличие этой маркировки подтверждает, что изделие прошло сертификационные испытания.

Основные элементы маркировки и требования ECE R19

• Символ официального утверждения: Буква "E" в круге + код страны (например, E22).
• Тип фары:
  • B – Противотуманная фара ближнего света.
  • F3 – Противотуманная фара (основной тип для ПТФ).
• Номер официального утверждения: Уникальный цифровой код, присвоенный конкретной модели фары.
• Цветность света: Разрешен только белый или селективно-желтый свет. Маркировка цвета обычно не наносится, но конструкция должна обеспечивать его соответствие.

Стандарт ECE R19 строго регламентирует границы светового пучка. ПТФ должны создавать широкий, плоский, горизонтальный луч с четкой верхней границей, освещая дорогу непосредственно перед автомобилем и обочины, но не направляя свет вверх в туман или снегопад, что минимизирует обратное рассеяние и ослепление. Угол установки по вертикали также критичен и должен соответствовать заводским рекомендациям для ВАЗ-2110.

Ключевые элементы конструкции: корпус и рассеиватель

Корпус противотуманной фары на ВАЗ-2110 выполняет защитную и монтажную функцию. Он изготавливается из термостойкого пластика, устойчивого к вибрациям и воздействию влаги, грязи, реагентов. Форма корпуса обеспечивает герметичность внутренней полости и точную фиксацию оптических элементов. На тыльной стороне расположены каналы для проводки и крепёжные точки для установки в бампер.

Рассеиватель (стекло) – прозрачный или жёлтый светопреломляющий элемент из поликарбоната со сложной внутренней структурой. Его рифлёная поверхность формирует широкий горизонтальный луч с чёткой верхней границей, предотвращая ослепление водителей встречного транспорта. Специальные призматические линзы на внутренней стороне равномерно распределяют световой поток, направляя его под углом вниз на дорожное покрытие.

Особенности взаимодействия компонентов

Корпус и рассеиватель образуют герметичный модуль, защищающий лампу и отражатель от внешних воздействий. Соединение осуществляется через термостойкий силиконовый уплотнитель, компенсирующий тепловое расширение. Важную роль играет точность геометрии:

• Корпус задаёт позицию отражателя относительно оптической оси
• Рассеиватель корректирует световой пучок после отражения
• Зазор между элементами исключает деформацию при нагреве

Конструктивные отличия типов противотуманок:

Тип	Материал корпуса	Особенности рассеивателя
Штатные (OEM)	Стеклонаполненный полиамид	Микрорифление, голографические элементы
Универсальные	АБС-пластик	Крупные призмы, линзы Френеля

Повреждение рассеивателя (трещины, сколы) приводит к некорректному светораспределению, а нарушение герметичности корпуса – к запотеванию и окислению контактов. При замене компонентов обязательна юстировка фар для соблюдения угла освещения.

Роль отражателя в формировании светового пучка

Отражатель является ключевым элементом конструкции противотуманной фары ВАЗ-2110, непосредственно отвечающим за преобразование и направление светового потока лампы. Его геометрия и свойства покрытия определяют форму, интенсивность и дальность светового пучка, критически важные для работы в условиях тумана.

Внутренняя поверхность отражателя покрыта высокоотражающим материалом (чаще всего алюминием или хромом), обеспечивающим минимальные потери световой энергии. Световые лучи от лампы, попадая на эту поверхность, не рассеиваются случайным образом, а переотражаются по строго заданным траекториям в соответствии с формой отражателя.

Принцип формирования пучка

В противотуманных фарах ВАЗ-2110 применяются преимущественно параболические отражатели. Их специфическая форма (параболоид вращения) позволяет:

• Фокусировать свет: Лучи, исходящие из фокуса параболы (где расположена нить накала лампы), после отражения становятся почти параллельными.
• Формировать широкий горизонтальный веер: Специальная "растянутая" в стороны форма отражателя обеспечивает широкое рассеивание света по горизонтали для лучшего освещения обочин.
• Создавать четкую верхнюю границу: Нижняя часть пучка интенсивно освещает дорожное полотно непосредственно перед автомобилем, а верхняя граница резко обрезается (благодаря экранирующей шторке или конструкции отражателя), чтобы свет не попадал в толщу тумана и не создавал бликовую завесу.

Ключевые требования к отражателю противотуманки:

1. Точность геометрии поверхности для предсказуемого отражения лучей.
2. Высокий коэффициент отражения покрытия (>90%).
3. Устойчивость к высоким температурам и вибрациям.
4. Коррозионная стойкость (особенно для металлических отражателей).

Повреждение или загрязнение отражающей поверхности (сколы, потертости, окислы) приводит к хаотичному рассеиванию света, резкому падению эффективности фары и возможному ослеплению встречных водителей. Поэтому целостность отражателя критична для безопасной эксплуатации противотуманных фар.

Типы ламп H1, H3, H11 для противотуманных фар

Лампы с цоколями H1, H3 и H11 являются распространёнными решениями для противотуманных фар ВАЗ-2110. Каждый тип отличается конструкцией цоколя, расположением нити накаливания и спецификой применения. Выбор конкретного варианта зависит от конструкции фары и разъёма подключения.

Важно учитывать, что эти лампы не взаимозаменяемы из-за различий в геометрии цоколей и контактах. Установка неподходящего типа приведёт к физической несовместимости или некорректной фокусировке светового потока.

Характеристики и особенности

Лампа H1

• Одна нить накаливания, одинарный контакт в основании
• Цокольный фиксатор с пружинной скобой
• Мощность: стандарт 55W, световой поток ~1550 люмен
• Особенности: Требует точной ориентации в фаре, часто используется в ПТФ с вертикальным размещением

Лампа H3

• Гибкий проводной вывод вместо жёсткого цоколя
• Резиновый уплотнитель для влагозащиты
• Мощность: 55W, световой поток ~1450 люмен
• Особенности: Компактный размер, применяется в фарах с ограниченным пространством

Лампа H11

• Плоский пластиковый цоколь с фиксатором типа "байонет"
• Два контакта в основании, влагозащищённое соединение
• Мощность: 55W, световой поток ~1350 люмен
• Особенности: Современный стандарт, улучшенная защита от окисления

Параметр	H1	H3	H11
Тип крепления	Пружинная скоба	Гибкий провод	Поворотный замок
Срок службы (часы)	500-800	400-600	800-1000
Совместимость с ВАЗ-2110	Универсальная	Редкие модели	Новые комплектации

При замене ламп в ПТФ ВАЗ-2110 обязательно сверяйте маркировку на цоколе старой лампы. Использование галогенных ламп с цветовой температурой 3000-3500K (жёлтый спектр) обеспечивает лучшую пробивную способность в тумане.

Устройство герметизирующих прокладок и заглушек

Герметизирующие прокладки обеспечивают плотное соединение между стеклом противотуманной фары и её пластиковым корпусом, предотвращая проникновение влаги, пыли и дорожной грязи внутрь оптического блока. Заглушки закрывают технологические отверстия в корпусе, предназначенные для электропроводки и вентиляции, сохраняя целостность защитного контура.

Прокладки изготавливаются из эластичных полимеров (EPDM-резины или силикона), устойчивых к температурным деформациям (-40°C до +120°C) и агрессивным средам. Заглушки выполняются из аналогичных материалов, но имеют более жёсткую конструкцию с фиксирующими "ушками" или резьбовыми элементами для надёжной посадки в отверстия корпуса.

Конструктивные особенности элементов

• Прокладки: Имеют сложный профиль с компенсационными рёбрами, обеспечивающими равномерное прилегание по периметру стекла даже при вибрациях.
• Вентиляционные заглушки: Оснащены мембранами, пропускающими воздух, но блокирующими капли воды (принцип Gore-Tex).
• Электропроводные заглушки: Содержат встроенные сальники с конусными уплотнителями, обжимающими провода при затяжке гайки.

Элемент	Типовая форма	Критичные параметры
Прокладка стекла	Рамка с П-образным сечением	Толщина 2-3 мм, ширина 8-10 мм
Заглушка проводов	Цилиндр с фланцем	Диаметр отверстия 12-16 мм
Вентиляционная заглушка	Купол с крестообразными рёбрами	Площадь мембраны 150-200 мм²

Деградация уплотнителей проявляется растрескиванием материала, потерей эластичности или деформацией посадочных мест. Это приводит к образованию конденсата на внутренней поверхности стекла, окислению контактов лампы и отражателя, а в критичных случаях – к короткому замыканию цепи. Ревизию состояния прокладок рекомендуется проводить при каждой замене ламп (не реже 1 раза в 2 года).

Кронштейны крепления: материалы и способы установки

Кронштейны для противотуманных фар ВАЗ-2110 изготавливаются преимущественно из металла (оцинкованная сталь, алюминиевые сплавы) или ударопрочного пластика. Металлические конструкции отличаются повышенной прочностью и устойчивостью к деформациям, тогда как пластиковые аналоги легче и не подвержены коррозии. Выбор материала влияет на долговечность крепления и устойчивость фар к вибрациям.

Конструктивно кронштейны представляют собой Г-образные или П-образные пластины с отверстиями для фиксации фары и крепежа к кузову. Некоторые модели оснащены регулировочными винтами для точной настройки угла освещения. Качество исполнения крепежных элементов напрямую определяет отсутствие люфтов и стабильность положения оптики в эксплуатации.

Ключевые особенности монтажа

Способы установки в зависимости от типа бампера:

Тип бампера	Метод крепления	Инструмент
Штатный	Через технологические отверстия в усилителях	Болты М6, ключ на 10
Тюнингованный	Накладной монтаж с подгонкой	Саморезы, металлические хомуты

Последовательность работ:

1. Демонтаж защиты двигателя и пластиковых подкрылков
2. Разметка точек крепления согласно схеме производителя
3. Фиксация кронштейнов болтами (для металлических элементов обязательна обработка антикором)
4. Проверка надежности посадки – усилие до 20 Н·м

Критические ошибки:

• Установка пластиковых кронштейнов впритык к выхлопной системе
• Использование нештатных саморезов вместо болтовых соединений
• Отсутствие резиновых прокладок в местах контакта с кузовом

Физика формирования плоского светового потока

Формирование плоского светового потока в противотуманных фарах ВАЗ-2110 базируется на законах геометрической оптики. Ключевая задача – создать широкий горизонтальный луч с резкой верхней границей, минимизируя вертикальное рассеяние. Это достигается через управление отражением и преломлением световых волн с помощью оптических элементов фары.

Основной принцип заключается в "срезе" верхней части светового пучка и его горизонтальном "растягивании". Такой подход предотвращает подсветку капель тумана над дорогой, устраняя блики, и концентрирует энергию на поверхности полотна. Эффективность зависит от точности геометрии отражателя и структуры рассеивателя.

Оптические механизмы формирования луча

Работа системы основана на трех физических явлениях:

• Селективное отражение – отражатель специальной формы (параболический или би-параболический) фокусирует свет лампы, направляя его строго вперед и вниз. Вертикальные секции отражателя спроектированы так, чтобы "отсекать" лучи, идущие выше заданной плоскости.
• Контролируемое преломление – рифленый рассеиватель с цилиндрическими линзами или призмами расширяет поток в горизонтали. Каждая призма работает как миниатюрный оптический клин, отклоняя свет под расчетными углами.
• Дифракционное ограничение – микроструктура рассеивателя создает интерференционные картины, дополнительно "выравнивающие" верхнюю границу луча.

Оптический элемент	Функция в формировании луча	Физический принцип
Отражатель	Фокусировка + вертикальное ограничение	Закон отражения (угол падения = углу отражения)
Рассеиватель	Горизонтальное расширение + сглаживание границ	Закон преломления Снеллиуса
Защитное стекло	Коррекция фронта волны	Дифракция на регулярных структурах

Критическое значение имеет расчет угла установки. Фара монтируется под строгим углом (обычно 25-35° к дорожному покрытию), чтобы верхняя граница луча находилась ниже уровня глаз водителя. Механическая регулировка обеспечивает параллельность светового "ножа" поверхности дороги независимо от загрузки авто.

Принцип работы фильтра верхней световой границы

Фильтр верхней световой границы (ФВСГ) – оптический элемент, формирующий асимметричный световой пучок с резкой горизонтальной границей. Его ключевая задача – отсечение верхней части светового потока, направленного выше условной линии горизонта. Это предотвращает ослепление водителей встречного транспорта при сохранении эффективного освещения дорожного покрытия.

Принцип работы основан на экранировании лучей, идущих под большими вертикальными углами. В корпусе противотуманной фары ВАЗ-2110 перед лампой устанавливается непрозрачная металлическая или пластиковая шторка сложной геометрии. Она физически перекрывает путь свету, который мог бы распространяться вверх, оставляя "окно" только для нижних лучей. Верхний край шторки спроектирован так, чтобы создавать четкую границу светотени на дороге.

Конструктивные особенности реализации

• Асимметричный профиль шторки: левая часть экрана расположена выше правой для смещения светотеневой границы в сторону обочины.
• Поглощение/отражение: поверхность шторки покрыта чернением для поглощения лучей или имеет отражающий слой для перераспределения света в полезную зону.
• Синергия с рефлектором: шторка интегрирована в систему отражателя, направляя световой поток вниз под углом 3–5° к дорожному полотну.

Параметр	Назначение
Наклонная кромка шторки	Формирует поднятую правую границу пучка для освещения дорожных знаков
Ступенчатый профиль	Обеспечивает плавный переход светотени без резких бликов
Точное позиционирование	Корректирует угол отсечения при установке лампы

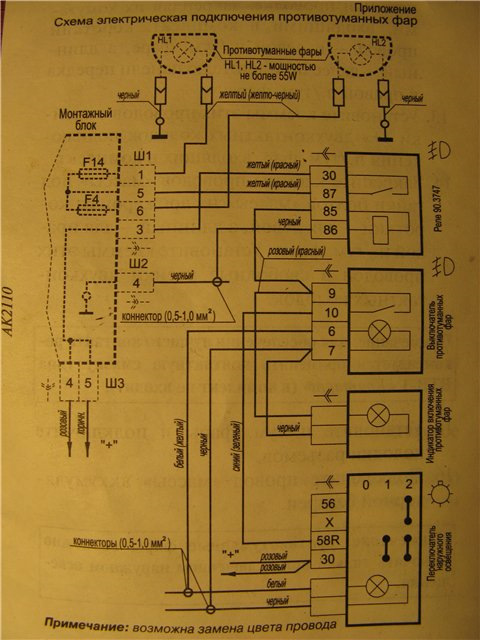

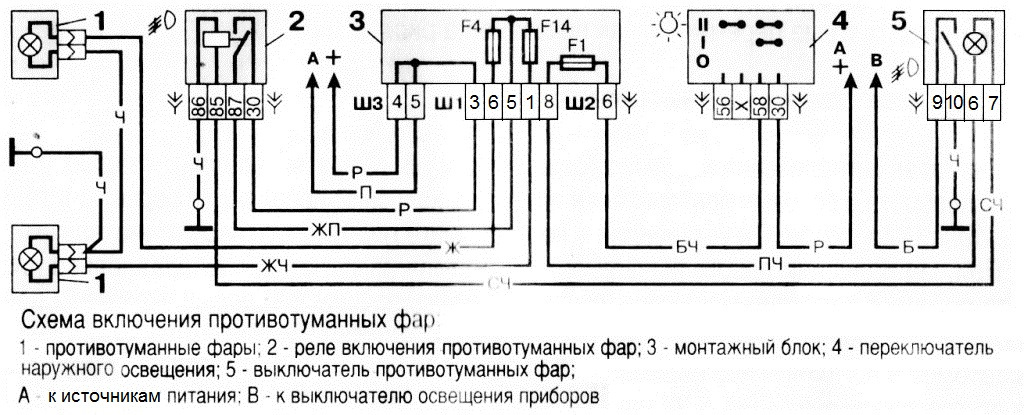

Взаимодействие с бортсетью через реле и предохранитель

Подключение противотуманных фар ВАЗ-2110 через реле и предохранитель обеспечивает безопасную эксплуатацию и защиту электрооборудования. Реле выполняет роль электронного выключателя, снижая нагрузку на штатную кнопку управления, а предохранитель предотвращает перегрев проводки при коротком замыкании или перегрузке цепи.

Стандартная схема использует четырехконтактное реле, где силовые контакты коммутируют питание фар, а управляющая катушка запитана через кнопку в салоне. Предохранитель устанавливается в разрыв силового провода между аккумулятором и реле, что гарантирует обесточивание цепи при превышении номинального тока.

Ключевые компоненты и подключение

• Реле (4 контакта):
  • Контакт 30: силовой "+" от АКБ через предохранитель
  • Контакт 87: выход на "+" противотуманок
  • Контакт 85: "+" управления от кнопки
  • Контакт 86: "-" на кузов (масса)
• Предохранитель: Номинал 10-15А, устанавливается вблизи АКБ. Защищает цепь до реле.
• Кнопка управления: Подает "+12В" на контакт 85 реле при включении зажигания.

Параметр	Рекомендации	Примечание
Сечение проводов	1.5–2.5 мм² (силовая линия)	0.75 мм² для управляющей цепи
Защита цепи	Двухуровневая	Предохранитель + реле
Точка подключения питания	Клемма АКБ	Через отдельный предохранитель

1. Закрепите реле в монтажном блоке или на специальной площадке
2. Проложите силовой кабель от "+" АКБ к реле (через предохранитель)
3. Соедините выход реле (87) с "+" противотуманок
4. Подключите кнопку: один провод – к замку зажигания (ACC), второй – на контакт 85 реле
5. Заведите контакт 86 реле на массу кузова
6. Объедините минусовые клеммы фар и выведите на кузов

Расположение фары: оптимальная высота от дорожного покрытия

Правильная высота установки противотуманных фар (ПТФ) на ВАЗ-2110 является критически важной для их эффективной и безопасной работы. Слишком высокое расположение превратит ПТФ в источник ослепления для встречных водителей, особенно в условиях тумана, снега или дождя, когда свет отражается от мельчайших частиц воды или льда. Слишком низкая установка резко сократит полезную дальность светового луча, сделав фары практически бесполезными.

Государственный стандарт ГОСТ Р 41.48-2004 (Правила ЕЭК ООН № 48) строго регламентирует допустимый диапазон высоты монтажа противотуманных фар относительно поверхности дороги. Для легковых автомобилей, включая ВАЗ-2110, нижняя кромка рассеивателя противотуманной фары должна находиться на высоте не менее 250 мм (25 см) и не более 800 мм (80 см) от уровня опорной поверхности.

• Нижний предел (25 см): Гарантирует, что луч света будет направлен под туманную пелену, которая обычно висит на высоте 30-50 см над дорогой, и обеспечит подсветку самой дорожной поверхности, разметки и обочины непосредственно перед автомобилем.
• Верхний предел (80 см): Предотвращает ослепление водителей встречного транспорта. Превышение этого значения делает свет фар опасным для других участников движения.
• Оптимальный диапазон: На практике для ВАЗ-2110 наиболее целесообразно устанавливать ПТФ в пределах 35-65 см от дорожного покрытия. Это обеспечивает хороший баланс между эффективностью подсветки "под туман" и минимизацией риска ослепления.
• Точка отсчета: Измерение высоты производится от самой нижней точки светового отверстия (рассеивателя) фары до поверхности, на которой стоит автомобиль.
• Учет нагрузки: Крайне важно проверять высоту установки на автомобиле в снаряженном состоянии, с полной нагрузкой (водитель + пассажиры + багаж, если применимо). Просадка подвески под весом не должна выводить фары за пределы допустимых значений.

Помимо высоты, не менее важен правильный угол наклона противотуманной фары. Световой луч должен быть направлен строго вперед и немного вниз (обычно регулировка в пределах 1-4% от расстояния до экрана), чтобы освещать дорогу непосредственно перед автомобилем, не "бить" вдаль и не слепить встречных. Регулировка угла наклона производится после установки фар на правильной высоте.

Подготовка инструмента для самостоятельной установки

Перед началом монтажа противотуманных фар на ВАЗ-2110 соберите полный комплект инструментов. Отсутствие даже одного элемента приведет к простоям в работе и усложнит процесс установки. Проверьте исправность электроинструментов и остроту режущих приспособлений.

Обеспечьте безопасность работ: используйте диэлектрические перчатки при подключении проводки, защитные очки при сверлении. Убедитесь в наличии свободного доступа к бамперу и моторному отсеку – потребуется смотровая яма или эстакада.

Перечень необходимых инструментов и материалов

Основные инструменты для установки:

• Набор ключей (рожковых и торцевых: 8, 10, 13 мм)
• Крестообразная и плоская отвёртки
• Кусачки для проводов и стриппер
• Кримпер для обжима клемм
• Дрель со свёрлами 3-5 мм
• Мультиметр для прозвонки цепи
• Канцелярский нож
• Паяльник с флюсом и припоем (опционально)

Расходные материалы:

• Комплект противотуманных фар ВАЗ-2110
• Автомобильный провод (сечение 1.5-2.5 мм²)
• Термоусадка и изолента
• Пластиковые хомуты для крепления проводки
• Предохранитель 15А + колодка под него
• 4-контактное реле 12V
• Кнопка включения с фиксацией
• Монтажные кронштейны (если не входят в комплект)

Определение места установки противотуманок на бампере

Размещение противотуманных фар на ВАЗ-2110 строго регламентировано ПДД и техническими стандартами. Согласно п. 3.6 Основных положений ПДД РФ, фары должны устанавливаться симметрично на высоте 250–800 мм от дорожного покрытия, не ближе 400 мм до внешнего габарита автомобиля по ширине. Расстояние между внутренними краями фар – минимум 600 мм. Соблюдение этих параметров критично для легальности эксплуатации и эффективного освещения дорожного полотна в условиях тумана.

На заводском бампере ВАЗ-2110 предусмотрены штатные зоны монтажа – прямоугольные заглушки в нижних углах воздухозаборников. Эти точки оптимальны: они обеспечивают требуемую высоту (около 300–400 мм), защищены от повреждений бордюрами и гарантируют правильный угол светового пучка. При отсутствии штатных мест или установке неоригинального бампера выбирайте участки, соответствующие нормам ПДД, избегая зон деформации при ударах.

Ключевые критерии выбора точки монтажа

• Защищенность от грязи и воды: позиция ниже основной фары, но выше нижней линии бампера.
• Устойчивость к вибрациям: крепление к металлическим элементам кузова через кронштейны, а не только к пластику бампера.
• Отсутствие препятствий для светового потока: перед фарами не должны располагаться элементы подвески, буксирные проушины или декоративные накладки.

Параметр	Требование	Оптимум для ВАЗ-2110
Высота от дороги	250–800 мм	300–400 мм
Боковой отступ	≥400 мм от габарита	450–500 мм
Расстояние между фарами	≥600 мм	650–700 мм

При разметке точек крепления обязательно учитывайте конструктивные особенности модификации бампера: на версиях с «обвесом» или спойлером стандартные позиции могут смещаться. Для точной разметки используйте шаблон из картона, повторяющий форму фары, и временную фиксацию скотчем. Проверьте видимость разметки с места водителя до сверления отверстий – световой пучок не должен перекрываться элементами кузова.

Сверление отверстий под крепления: пошаговые меры

Перед сверлением демонтируйте бампер и очистите зону установки от загрязнений. Тщательно разметьте центры отверстий согласно схеме крепления ваших противотуманных фар, используя шаблон из инструкции или приложив корпус фары к бамперу. Контролируйте симметричность разметки относительно оси автомобиля и соседних элементов.

Подготовьте инструмент: дрель/шуруповерт с регулировкой оборотов, острые сверла по металлу (Ø3-4 мм для направляющих, Ø5-6 мм для основных отверстий), коронку Ø20-25 мм (если требуется), защитные очки, перчатки. Зафиксируйте бампер на устойчивой поверхности, подложив деревянный брусок в зоне сверления для предотвращения деформации пластика.

Технология сверления

1. Создание направляющих отверстий: На низких оборотах просверлите метки сверлом Ø3-4 мм насквозь. Контролируйте перпендикулярность сверла к поверхности.
2. Расширение отверстий: Замените сверло на Ø5-6 мм. Увеличьте отверстия до нужного диаметра, прижимая инструмент плавно без рывков. Для креплений "усиков" фары просверлите 2 отверстия на расстоянии, указанном в инструкции.
3. Обработка кромок: Снимите заусенцы круглым напильником или зенковкой. Обработайте края отверстий мелкой наждачной бумагой.
4. Финишная примерка: Приложите фару к бамперу, совместив крепежные элементы с отверстиями. При несовпадении аккуратно рассверлите отверстия до нужного диаметра.

Внимание: При сверлении на высоких оборотах пластик бампера может оплавиться. Работайте короткими циклами по 10-15 секунд с охлаждением металла. Для креплений типа "паук" используйте коронку – сначала сделайте центральное направляющее отверстие, затем вырежьте посадочный круг.

После завершения сверления удалите пластиковую стружку с внутренней стороны бампера пылесосом. Обезжирьте зону вокруг отверстий антисиликоном перед установкой крепежных элементов и противотуманных фар.

Фиксация корпуса фары и регулировка положения

Установите корпус противотуманной фары в штатное отверстие бампера, совместив крепежные выступы с пазами кронштейна. Зафиксируйте корпус поворотом пластиковой гайки-байонета (расположена с тыльной стороны) по часовой стрелке до упора, обеспечивая плотное прилегание уплотнителя к бамперу. Проверьте отсутствие перекосов и люфта.

Для регулировки вертикального угла наклона используйте винт с шестигранной головкой, расположенный сверху или снизу корпуса (зависит от модели). Поворот винта по часовой стрелке поднимает световой пучок, против – опускает. Горизонтальная корректировка обычно не требуется при правильной установке кронштейна.

Порядок регулировки

1. Загрузите автомобиль до стандартной эксплуатационной массы (водитель + 75 кг в багажнике)
2. Установите авто на ровную площадку в 5 метрах от вертикальной стены
3. Включите противотуманки и отметьте на стене центр световых пятен
4. Отрегулируйте винтом до достижения параметров:
   • Высота центра пучка: не ниже 25 см от уровня земли
   • Угол рассеивания: симметрично относительно продольной оси авто
   • Граница светотени: на 10 см ниже центра фары

Контрольный параметр	Значение
Расстояние до стены	5 м
Допустимое отклонение по высоте (левая/правая)	±2 см
Максимальный угол отклонения пучка вниз	4°

После регулировки проверьте надежность фиксации винтов и байонетных гаек. Важно: корректировку выполняйте только на включенных фарах для визуального контроля световой границы. При замене лампы повторная регулировка обязательна.

Монтаж кнопки включения в салонной панели

Определите место установки кнопки на приборной панели ВАЗ-2110. Оптимальные зоны – блок резервных клавиш слева от руля или заглушки центральной консоли. Убедитесь, что выбранная позиция не мешает управлению и обеспечивает удобный доступ.

Подготовьте инструменты: крестовую и плоскую отвертки, дрель со сверлом (Ø 16-20 мм в зависимости от кнопки), кусачки, нож, изоленту, тестер. Снимите минусовую клемму аккумулятора перед началом работ для предотвращения КЗ.

Пошаговая установка

1. Демонтаж облицовки
   • Снимите пластиковую накладку панели, открутив саморезы крепления
   • Аккуратно подденьте защелки по периметру отверткой
2. Подготовка посадочного места
   • Отметьте центр будущего отверстия маркером
   • Просверлите отверстие, контролируя перпендикулярность сверла
   • Обработайте края наждачкой для устранения заусенцев
3. Фиксация кнопки
   • Вставьте корпус кнопки в отверстие до характерного щелчка
   • Проверьте отсутствие перекосов и надежность крепления фиксаторов
4. Подключение проводки

   Контакт кнопки	Назначение	Цвет провода*
   1 (силовой)	Питание +12В от реле	Желтый/красный
   2 (управляющий)	Выход на катушку реле ПТФ	Синий/белый
   3 (подсветка)	+12В от габаритов	Коричневый
   Корпус	Масса (кузов)	Черный

   *Цвета могут отличаться в зависимости от комплектации

   • Соедините провода через клеммные колодки
   • Обожмите контакты и заизолируйте соединения
5. Контрольная сборка
   • Установите облицовку на место, закрепив саморезами
   • Подключите аккумулятор, проверьте работу кнопки и подсветку
   • Протестируйте включение противотуманок при работающем двигателе

Схема подключения реле к замку зажигания

Подключение реле противотуманных фар через замок зажигания обеспечивает их работу исключительно при включенном зажигании, предотвращая разряд аккумулятора. Это стандартная схема, соответствующая требованиям безопасности и электромеханической логике автомобиля.

Для реализации схемы используется пятиконтактное реле (30, 85, 86, 87, 87a) с нормально разомкнутыми контактами. Управляющая цепь запитывается от замка зажигания, а силовая – напрямую от аккумулятора через предохранитель.

Распиновка и подключение реле

Назначение контактов реле и порядок их коммутации:

• Контакт 85: Подключается к массе автомобиля (кузову). Обязательно обеспечьте надежный контакт с чистым металлом.
• Контакт 86: Подается управляющий "+". Соединяется с выходом выключателя ПТФ в салоне, который запитан от замка зажигания (контакт, активируемый в положении "ON" или "ACC").
• Контакт 30: Подключается к "+" аккумулятора через предохранитель номиналом 15-20А (сечение провода ≥ 1.5 мм²).
• Контакт 87: Выход на "+" противотуманных фар (сечение провода ≥ 1.5 мм²). Минусовые клеммы фар соединяются с массой.
• Контакт 87a: В данной схеме не используется.

Пошаговый алгоритм подключения

1. Определите место установки реле (штатный монтажный блок или дополнительный кронштейн).
2. Проложите провод от клеммы "30" реле к "+" аккумулятора, установив в разрыв предохранитель вблизи АКБ.
3. Соедините контакт "85" реле с кузовом автомобиля коротким проводом.
4. Подключите контакт "86" к проводу, идущему от выключателя ПТФ (предварительно убедившись, что на выключатель приходит "+" при включенном зажигании).
5. Направьте провод с контакта "87" реле к плюсовой клемме левой и правой противотуманных фар (параллельное соединение).
6. Заизолируйте все соединения термоусадкой или изолентой, закрепите провода стяжками.

Важно: Перед подачей питания проверьте мультиметром отсутствие короткого замыкания на участке "реле-фары". Убедитесь, что фары включаются только при активированном зажигании и выключателе ПТФ.

Прокладка проводки от моторного отсека в салон

Для подключения противотуманных фар требуется протянуть силовые провода от моторного отсека в салон автомобиля ВАЗ-2110. Основная задача – найти технологическое отверстие в моторном щите, обеспечивающее герметичный проход без повреждения изоляции. Чаще всего используется резиновая заглушка с правой стороны (ближе к аккумулятору) или центральное отверстие за педальным узлом.

Перед началом работ снимите клеммы с аккумулятора для исключения короткого замыкания. Подготовьте медный многожильный провод сечением 1.5-2.5 мм² в термостойкой изоляции, гофрированную трубку для защиты и пластиковые хомуты. Длина провода должна учитывать трассировку с запасом 15-20 см на соединения.

Пошаговая процедура прокладки

1. Поиск и подготовка отверстия:
   • Снимите декоративную накладку под рулевой колонкой в салоне
   • В моторном отсеке найдите резиновую заглушку диаметром 25-30 мм
   • Аккуратно прорежьте в заглушке крестообразный разрез
2. Протяжка провода:
   • Проденьте провод через гофротрубку, зафиксировав изолентой
   • С помощью металлической проволоки-кондуктора протяните кабель через отверстие
   • Убедитесь, что провод не контактирует с подвижными элементами рулевого управления
3. Фиксация и защита:
   • Закрепите проводку пластиковыми хомутами вдоль штатных жгутов
   • Обязательно восстановите герметичность резиновой заглушки силиконовым герметиком
   • Избегайте перегибов провода радиусом менее 5 см

Критические моменты: Проводка не должна касаться острых кромок кузова, нагревающихся элементов (выпускной коллектор) или вращающихся деталей. В салоне проложите кабель под обшивкой пола или вдоль порогов, используя штатные каналы. Обязательно проверьте отсутствие перетирания изоляции при повороте руля на полный угол.

Подключение массы на кузов автомобиля

Масса – это электрический контакт с кузовом автомобиля, выполняющий роль "минусового" провода в бортовой сети. Корпус ВАЗ-2110, будучи металлическим, служит общим проводником для потребителей тока, включая противотуманные фары. Подключение к нему минусового провода ПТФ вместо прокладки отдельного провода к АКБ или блоку предохранителей упрощает монтаж и снижает количество используемых проводов.

Надежный контакт массы критичен для стабильной работы противотуманок. Плохое соединение приводит к тусклому свечению ламп, их мерцанию или полному отказу. Выбирайте место подключения тщательно: оно должно быть чистым, без ржавчины и краски, обеспечивая прямой контакт металла кузова с клеммой провода.

Инструкция по подключению массы для ПТФ

Для подключения минусового провода противотуманных фар к кузову ВАЗ-2110 выполните следующие шалы:

1. Выбор точки подключения: Найдите подходящее штатное резьбовое отверстие или болт крепления кузовной детали в зоне монтажного блока предохранителей (обычно слева от рулевой колонки под панелью) или в районе установки фар. Убедитесь, что место надежно связано с основным металлом кузова.
2. Подготовка поверхности:
   • Тщательно зачистите выбранное место вокруг точки крепления (болта/отверстия) до чистого металла. Используйте наждачную бумагу, щетку по металлу или шлифовальную насадку.
   • Удалите все следы краски, грунтовки, ржавчины и грязи. Площадь зачистки должна быть немного больше площади контактной клеммы.
3. Подготовка провода:
   • Снимите изоляцию с конца минусового провода от блока ПТФ на длину, достаточную для надежной фиксации под клеммой.
   • Наденьте на зачищенный конец провода обжимную клемму "под кольцо" (лучше луженую или медную), соответствующую диаметру выбранного болта.
   • Надежно обожмите клемму на проводе с помощью кримпера.
4. Фиксация и защита:
   • Наденьте подготовленную клемму с проводом на выбранный болт или шпильку кузова.
   • Затяните болт (или гайку) с усилием, обеспечивающим плотный прижим клеммы к зачищенной поверхности металла.
   • Обработайте место соединения защитным составом (например, токопроводящей смазкой или Литолом) для предотвращения окисления и коррозии.
   • Надежно зафиксируйте провод хомутами, исключая его натяжение и вибрацию.

Контрольная проверка: После подключения включите противотуманные фары и убедитесь в их стабильной и яркой работе. Проверьте надежность соединения – клемма и болт не должны нагреваться в процессе эксплуатации. Качественное подключение массы – запас долговечности и безотказности ваших противотуманных фар.

Предохранитель – обязательный элемент силовой цепи противотуманных фар. Он защищает проводку и оборудование от перегрузок и коротких замыканий, которые могут возникнуть в процессе эксплуатации.

Установка предохранителя производится в разрыв плюсового провода, идущего от аккумулятора к реле противотуманных фар. Важно правильно подобрать номинал предохранителя, чтобы обеспечить надежную защиту цепи.

Установка предохранителя в силовую цепь

Выбор предохранителя: Для стандартных ламп H11 (55 Вт) используйте предохранитель на 15 А. Если установлены лампы большей мощности, рассчитайте номинал: разделите суммарную мощность ламп (Вт) на напряжение бортовой сети (12 В) и умножьте на 1.25.

Место установки: Монтируйте предохранитель максимально близко к источнику питания (аккумулятору) в подкапотном пространстве. Оптимальное расположение – на расстоянии 20-30 см от плюсовой клеммы АКБ.

1. Отсоедините минусовую клемму аккумулятора
2. Зафиксируйте держатель предохранителя на кузове саморезом или пластиковыми хомутами
3. Подключите входной контакт держателя к проводу от АКБ через кольцевую клемму
4. Соедините выходной контакт держателя с проводом, идущим к реле противотуманок
5. Вставьте предохранитель-ножку (тип ATC/ATO) в держатель до щелчка
6. Проверьте изоляцию соединений и отсутствие перегибов проводов

Контрольная проверка: После подключения аккумулятора измерьте мультиметром напряжение на выходе предохранителя при включенных фарах. Падение напряжения не должно превышать 0.2 В.

Тестовый запуск системы и диагностика ошибок

Перед запуском убедитесь в правильности подключения всех проводов согласно схеме, отсутствии оголённых контактов и надёжной фиксации клемм. Проверьте соответствие номиналов предохранителей и реле требованиям производителя противотуманных фар.

Включите зажигание автомобиля и активируйте противотуманки через штатный переключатель в салоне. Контрольная лампа на приборной панели должна загореться. Визуально оцените работу обеих фар: свет должен быть стабильным, без мерцания, с равномерной яркостью.

Типичные неисправности и методы диагностики

Если фары не включаются:

1. Проверьте предохранитель F20 (15А) в монтажном блоке салона
2. Тестируйте реле противотуманок (контактная группа 85-86 – обмотка, 30-87 – силовая цепь)
3. Замерьте мультиметром напряжение на контакте "+" при включённом переключателе

При односторонней неработоспособности:

• Поменяйте лампы местами для исключения перегорания
• Осмотрите контакты патрона на предмет окисления
• Прозвоните цепь питания проблемной фары от реле до лампы

Симптом	Вероятная причина	Инструмент проверки
Мигание фар	Плохой контакт массы	Визуальный осмотр + тестер
Отключение через 2-3 сек	Перегрузка цепи	Замер потребляемого тока
Нет света + горит индикатор	Обрыв "массы"	Прозвон цепи на КУ

При отсутствии питания на разъёмах фар проверьте целостность проводов между реле и блоком фар, особое внимание уделяя участкам возле резиновых гофр. Для окончательной проверки используйте подачу напряжения напрямую от АКБ на контакт лампы – это исключит неисправность самой фары.

Корректировка угла наклона фар по ГОСТ Р 51709-2001

Корректировка угла наклона противотуманных фар ВАЗ-2110 выполняется согласно требованиям ГОСТ Р 51709-2001, регламентирующего безопасность транспортных средств. Правильная настройка предотвращает ослепление встречных водителей и обеспечивает оптимальное освещение дорожного полотна в условиях тумана, дождя или снега. Отклонение от норм снижает эффективность фар и является нарушением ПДД.

Процедура требует предварительной подготовки автомобиля: проверки давления в шинах, равномерной загрузки (включая массу водителя), исправности подвески и очистки рассеивателей фар. Автомобиль устанавливается на ровную горизонтальную площадку на расстоянии 5-10 метров от вертикального экрана (стены, щита). На экран наносится разметка, соответствующая центрам фар и продольной оси автомобиля.

Порядок регулировки

1. Отметить на экране проекцию центров обеих противотуманных фар (точки P_Л и P_П).
2. Провести горизонтальную линию через эти точки (H).
3. Провести вертикальные линии через P_Л и P_П.
4. Отмерить вниз от линии H расстояние h, указанное в технической документации на фары (обычно 50-100 мм).
5. Провести вторую горизонтальную линию (h) через полученные точки.

Верхняя граница светового пучка противотуманной фары должна совпадать с линией h, а его вертикальная ось – проходить левее вертикали P_Л (для левой фары) и правее P_П (для правой) на 50-100 мм. Регулировка осуществляется винтами на корпусе фары:

• Вертикальный угол – верхний/нижний винт
• Горизонтальный угол – боковой винт

Параметр	Требование ГОСТ
Высота центра фары от земли	Не более 800 мм
Расстояние от проекции центра фары до оси авто	≥ 400 мм
Угол наклона верхней границы луча	-0,5°…-2,5° от горизонтали

После регулировки обязательна проверка в реальных дорожных условиях. Некорректная настройка приводит к ухудшению видимости или нарушению ПДД (п. 3.6 Основных положений по допуску ТС). Работы рекомендуется выполнять на сертифицированных СТО с использованием оптического стенда.

Проверка герметичности соединений после установки

После монтажа противотуманных фар критически важно проверить герметичность всех соединений во избежание попадания влаги и окисления контактов. Уделите особое внимание местам ввода проводки в корпус фар и разъемам возле блоков предохранителей.

Начните с визуального осмотра: убедитесь в отсутствии зазоров между уплотнителями и кузовом, проверьте плотность прилегания заглушек на тыльной стороне фар. Все резиновые сальники должны быть зафиксированы без перекосов.

Порядок тестирования герметичности

1. Обработайте стыки мыльным раствором или пеной для мойки автомобиля
2. Подайте воздух в систему через компрессор (давление не более 0.5 атм)
3. Отслеживайте появление пузырей в местах соединений:
   • Корпус фары с кузовом
   • Проводка через сальники
   • Разъемы реле и предохранителей
4. Проверьте внутренние полости фар на предмет запотевания через 15 минут после подачи воздуха

Важно: При обнаружении протечек немедленно устраните их:

Проблемная зона	Способ устранения
Неплотный сальник	Обработать термостойким герметиком
Зазор между кузовом и фарой	Дотянуть крепежные болты
Поврежденный разъем	Заменить колодку или использовать диэлектрическую смазку

После устранения дефектов повторите проверку. Убедитесь, что при работе двигателя на 2000-3000 об/мин в течение 10 минут влага не проникает в корпус. Только после успешного тестирования эксплуатируйте противотуманные фары в дождливую погоду.

Рекомендации по подбору ламп оптимальной мощности

Правильная мощность ламп – ключевой фактор для эффективной работы противотуманных фар и предотвращения перегрузки электропроводки. Превышение номинальных значений ведет к оплавлению отражателей, повреждению корпуса фар и риску возгорания. Всегда ориентируйтесь на технические требования, указанные производителем фар и в руководстве по эксплуатации автомобиля ВАЗ-2110.

Стандартные противотуманки ВАЗ-2110 рассчитаны на использование ламп с цоколем H1 или H3. Максимально допустимая мощность для большинства штатных фар составляет 55W. Установка ламп большей мощности (например, 85W или 100W) без модернизации проводки и реле категорически запрещена. Это вызывает перегрев, расплавление контактов патрона и повреждение пластикового корпуса фары.

Критерии выбора и допустимые альтернативы

Придерживайтесь следующих правил:

• Базовый стандарт: Лампы накаливания или галогенные мощностью 55W – оптимальный и безопасный вариант.
• Светодиодные (LED) лампы: Допустимы при условии соответствия мощности эквиваленту 55W галогена. Уточняйте реальное энергопотребление (обычно 10-30W). Выбирайте модели с надежным радиатором и совместимым цоколем (H1/H3).
• Ксеноновые лампы (HID): Требуют установки блока розжига и профессиональной настройки. Допустимы только в фарах, имеющих маркировку "DRL" или "DC" (предназначены для ксенона). Мощность: 35W (стандарт). Самостоятельная установка в обычные фары незаконна и опасна!

Тип лампы	Рекомендуемая мощность	Особые условия
Галогенная (H1, H3)	55W	Штатное решение, не требует доработок
Светодиодная (LED)	Эквивалент 55W (факт: 10-30W)	Качественный радиатор, совместимый цоколь
Ксеноновая (HID)	35W	Обязательна оптика с маркировкой DRL/DC + блок розжига

Перед покупкой проверяйте соответствие цоколя (H1 или H3) и наличие маркировки ECE (одобрение для использования на дорогах РФ/ЕС). Отдавайте предпочтение проверенным брендам (Philips, Osram, Bosch) или качественным LED-аналогам с хорошими отзывами. Никогда не устанавливайте лампы большей мощности в штатную проводку! Для мощных светодиодов или ксенона обязательна прокладка отдельного силового кабеля через реле от аккумулятора.

Особенности эксплуатации в зимний период

Зимняя эксплуатация противотуманных фар на ВАЗ-2110 требует особого внимания из-за агрессивного воздействия среды. Реагенты, снежная каша, ледяная корка и низкие температуры создают специфические риски для корпусов, оптики и электрических соединений, напрямую влияя на эффективность освещения и безопасность.

Постоянное загрязнение фар снегом и грязью резко снижает светопропускание, а перепады температур способствуют образованию конденсата внутри корпуса. Обледенение рассеивателя блокирует световой поток, а вибрация от неровностей дороги может ослабить крепления и контакты, особенно при частом попадании в колеи или наезде на сугробы.

Ключевые правила и процедуры

• Регулярная очистка оптики: Мойте фары сразу после поездки, пока загрязнения не замерзли. Используйте мягкую щетку или губку с теплой водой (не горячей!), чтобы избежать термического шока и трещин на холодном пластике.
• Контроль герметичности: Проверяйте уплотнители корпуса и места ввода проводов перед сезоном. Проникновение влаги вызывает коррозию контактов и окисление ламп.
• Борьба с конденсатом: При появлении "тумана" внутри фары, просушите её феном на минимальной мощности или демонтируйте и оставьте в теплом сухом помещении на 12-24 часа.

Включение противотуманок: Используйте фары только при активном снегопаде, метели, тумане или сильной измороси. В сухую морозную погоду или при чистом асфальте они создают блики на снегу слева от дороги, ослепляя встречных водителей и ухудшая вашу видимость. При движении в колонне по снежной целине выключайте ПТФ, чтобы не слепить водителя сзади через отражение от снежной взвеси.

Проверка электросистемы: Убедитесь в отсутствии окисления клемм на разъемах фар и реле, особенно после езды по мокрому снегу. Обработайте контакты водоотталкивающей смазкой. Контролируйте состояние проводов возле аккумулятора и блока предохранителей – хрупкая на морозе изоляция легко повреждается.

Проблема	Причина	Действие
Фара не включается	Окисление контактов, перегорание лампы из-за влаги	Просушить корпус, зачистить клеммы, заменить лампу
Тусклый свет	Обледенение рассеивателя, грязь, низкое напряжение в сети	Очистить фару, проверить АКБ и массу кузова
Мигание ламп	Нарушение контакта в цепи, перелом провода	Прозвонить проводку от реле до фары, заменить реле

1. Замена ламп зимой: При установке новых ламп надевайте перчатки – касание колбы пальцами сокращает срок службы. Убедитесь, что уплотнительная резинка села в паз без перекосов.
2. Хранение запасных ламп: Дерните комплект в салоне автомобиля, а не в багажнике. Резкие перепады температур в неотапливаемом отсеке ускоряют деградацию нити накала.
3. После мойки: Прокатитесь с включенными ПТФ 15-20 минут – тепло от лампы испарит остатки влаги в корпусе.

Типичные неисправности и методы их устранения

Эксплуатация противотуманных фар ВАЗ-2110 сопровождается характерными неисправностями, вызванными воздействием влаги, вибраций, перепадов температур и естественным износом компонентов. Большинство проблем проявляются в виде полного или частичного отказа работы фар, снижения эффективности освещения или коротких замыканий.

Диагностику неполадок начинают с проверки простейших причин: состояния ламп, целостности предохранителей и качества контактов. Для работ потребуется мультиметр, набор отверток, изолента, контактная смазка и запасные элементы (лампы, предохранители).

Перегорание лампы

• Признаки: Одна или обе фары не светят.
• Устранение:
  1. Отключите минусовую клемму АКБ.
  2. Снимите декоративную заглушку с тыльной стороны фары.
  3. Отсоедините колодку проводов, нажав на фиксатор.
  4. Извлеките неисправную лампу (H1 или H3), ослабив пружинный держатель.
  5. Установите новую лампу, избегая касания колбы пальцами (используйте салфетку).

Повреждение проводки

• Признаки: Прерывистая работа фар, срабатывание предохранителя.
• Устранение:
  1. Визуально осмотрите провода от блока предохранителей до фар на предмет перетираний и оплавлений.
  2. Прозвоните мультиметром цепь на обрыв и КЗ.
  3. Замените поврежденный участок провода, тщательно заизолировав соединения.
  4. Закрепите проводку пластиковыми хомутами вдали от подвижных элементов.

Окисление контактов

• Признаки: Тусклый свет, мерцание, нагрев колодок.
• Устранение:
  1. Отсоедините разъемы на фарах, реле и выключателе.
  2. Очистите контакты мелкой наждачкой (P600) или специальным очистителем.
  3. Нанесите токопроводящую смазку.
  4. Проверьте плотность посадки клемм в колодках.

Неисправность	Диагностика	Решение
Срабатывание предохранителя (F20)	Проверка мультиметром в режиме прозвонки	Заменить предохранитель (15А), найти и устранить КЗ
Выход из строя реле	Щелчок при включении, замена на заведомо исправное	Установить новое реле (обозначение в блоке: K9)
Запотевание фары	Конденсат на внутренней поверхности стекла	Проверить герметичность корпуса и вентиляционную заглушку, заменить уплотнитель

Неисправность выключателя

• Признаки: Фары не включаются, отсутствует подсветка кнопки.
• Устранение:
  1. Снимите декоративную накладку рулевой колонки.
  2. Отсоедините колодку от выключателя.
  3. Прозвоните мультиметром контакты при нажатой кнопке.
  4. При отсутствии контакта замените выключатель.

Список источников

При подготовке материала использовались проверенные технические данные и практические руководства, обеспечивающие точность описания конструктивных особенностей противотуманных фар для ВАЗ-2110. Анализ источников позволил систематизировать информацию о принципах работы, типах оборудования и методиках установки.

Основой для статьи послужили официальная документация автопроизводителя, экспертные публикации в профильных изданиях и актуальные рекомендации от специалистов по тюнингу отечественных автомобилей. Особое внимание уделялось соответствию информации требованиям ПДД и стандартам безопасности.

1. Официальное руководство по эксплуатации ВАЗ-2110 - разделы по электрооборудованию и внешним световым приборам
2. Каталоги запчастей автозавода «АвтоВАЗ» с техническими спецификациями штатных противотуманных фар
3. Монографии по устройству автомобилей семейства LADA Samara: «Электрооборудование ВАЗ-2110» (авторский коллектив издательства «За рулём»)
4. Технические бюллетени производителей комплектующих: Hella, Bosch, Kirsch касательно сертифицированных ПТФ для российского рынка
5. Протоколы испытаний светотехники в НИЦИАМТ ФГУП «НАМИ» - параметры светового пучка и требования к монтажу
6. Специализированные ресурсы автомобильных форумов (Lada-Online, Drive2.ru) с разделами по самостоятельному тюнингу ВАЗ-2110
7. Практические руководства от автоэлектриков: «Модернизация световых приборов отечественных автомобилей»
8. ГОСТ Р 41.48-2004 «Единообразные предписания, касающихся сертификации транспортных средств в отношении установки устройств освещения»

Видео: ✅Подключение и установка противотуманок (ПТФ) ВАЗ 2110-12. Укладка новой проводки на ПТФ. doRABOTKA


• Первые шаги за рулем в городе - как уверенно ездить без страха

• Fuel Shark и Neosocket - как выбрать экономайзер топлива

• Потеют стёкла в машине? Рабочие способы избавиться от влаги
