Проверка автомобильного генератора и стартера - назначение и правила работы со стендом

Статья обновлена: 18.08.2025

Исправность электрооборудования критически важна для бесперебойной работы автомобиля. Генератор и стартер являются ключевыми компонентами системы: первый обеспечивает питание бортовой сети, второй отвечает за запуск двигателя.

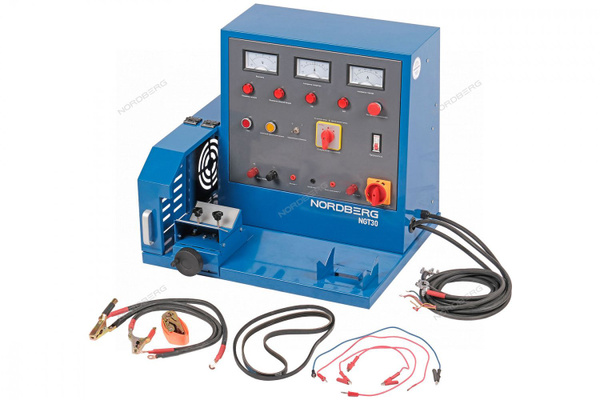

Специализированный диагностический стенд позволяет объективно оценить параметры этих узлов без демонтажа с транспортного средства. Тестирование на оборудовании выявляет скрытые неисправности, предотвращает внезапные отказы и снижает риск ложной замены исправных деталей.

Грамотное применение стенда требует соблюдения строгих правил: от корректного подключения клемм до интерпретации результатов измерений. Понимание принципов работы оборудования обеспечивает точную диагностику и повышает эффективность ремонтных работ.

Анализ целостности электропроводки стартера перед установкой в стенд

Перед подключением стартера к стенду обязателен тщательный визуальный осмотр его кабельной сети. Основное внимание уделяется силовым цепям: плюсовому кабелю от аккумулятора и управляющим проводам втягивающего реле. Необходимо выявить явные дефекты: трещины, потертости изоляции, оплавленные участки, следы окисления на клеммах или признаки перегрева (изменение цвета проводов, термические деформации). Любое механическое повреждение повышает риск короткого замыкания при тестировании.

Используйте мультиметр для проверки электрической целостности цепей. Установите прибор в режим измерения сопротивления (Ω) или прозвонки. Последовательно проверьте отсутствие обрывов внутри каждого проводника и убедитесь в отсутствии недопустимых утечек тока на "массу" (корпус стартера). Особенно критична изоляция силового кабеля: его сопротивление относительно металлического корпуса стартера должно стремиться к бесконечности. Пренебрежение этим этапом может вызвать ложные показания стенда или повреждение его измерительных модулей.

Ключевые этапы и параметры проверки

Для систематизации процедуры рекомендуется следующий порядок действий:

1. Визуальный контроль:
   • Целостность изоляции по всей длине проводов.
   • Надежность и чистота контактных соединений (клеммы, штекеры).
   • Отсутствие коррозии на токоведущих частях.
2. Электрические измерения мультиметром:

   Проверяемая цепь	Режим мультиметра	Нормальное значение	Отклонение
   Силовой кабель ("+" АКБ → стартер)	Прозвонка / Сопротивление (Ω)	~ 0 Ом (звенит)	Обрыв (∞ Ом)
   Управляющий провод (втягивающее реле)	Прозвонка / Сопротивление (Ω)	~ 0 Ом (звенит)	Обрыв (∞ Ом)
   Изоляция силового кабеля → корпус	Сопротивление (MΩ)	> 1 МОм	Утечка (< 0.5 МОм)

3. Проверка разъемов: Убедиться в отсутствии люфта, подгорания контактов и правильной фиксации колодок.

Важно: Стартер с выявленными дефектами проводки (обрыв, КЗ на массу, нарушение изоляции) запрещено подключать к стенду до устранения неисправностей. Работа на стенде с поврежденной электропроводкой может привести к некорректной диагностике параметров стартера, сбою в работе испытательного оборудования или возникновению аварийной ситуации (искрение, возгорание).

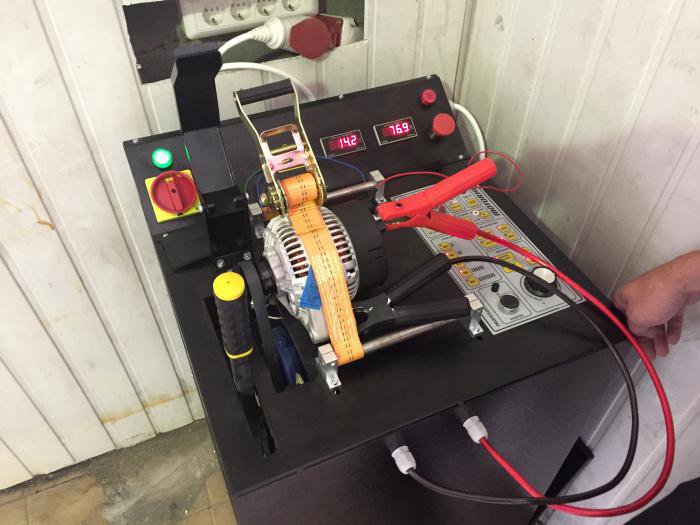

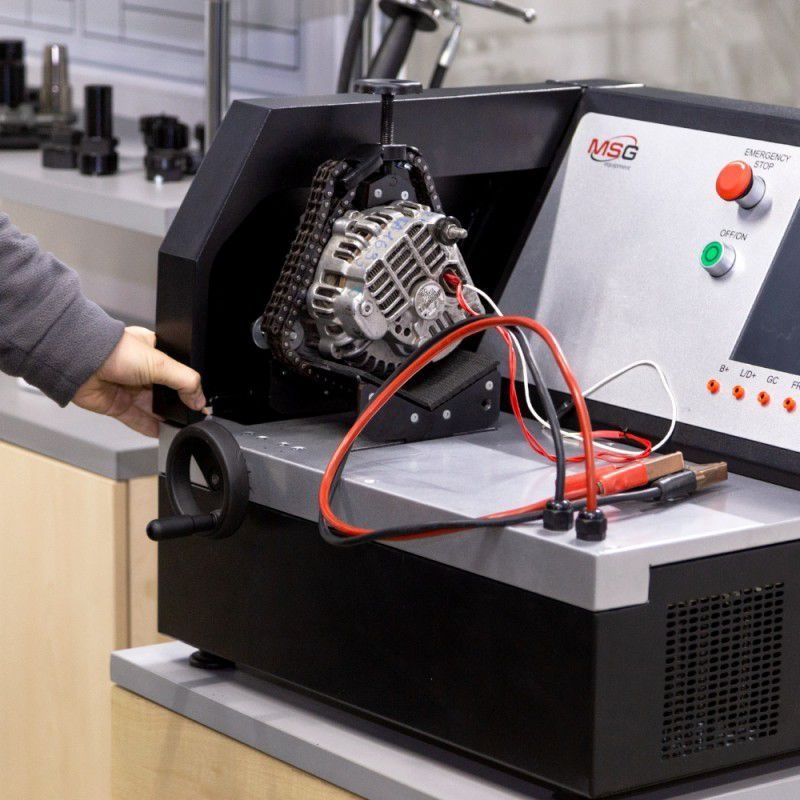

Правила фиксации генератора в испытательном стенде без повреждения корпуса

Перед установкой генератора на стенд тщательно очистите его корпус от масла, грязи и металлической стружки, уделяя особое внимание местам контакта с крепежными элементами стенда. Убедитесь в отсутствии трещин или деформаций на корпусе, особенно в зонах крепления лап и прижимных планок.

Используйте только штатные крепежные приспособления стенда, соответствующие типоразмеру генератора. Применение самодельных адаптеров или нестандартных упоров категорически запрещено из-за риска локальных перегрузок корпуса. Проверьте целостность резьбы на шпильках и гайках перед монтажом.

Ключевые требования к закреплению

• Равномерное распределение усилия: Затягивайте гайки крест-накрест динамометрическим ключом с моментом, указанным в инструкции к стенду (обычно 25-40 Н·м). Превышение момента вызывает деформацию лап.
• Прямой контакт: Прижимные планки должны всей поверхностью прилегать к лапам генератора без перекосов. Подкладывайте только штатные резиновые прокладки для виброизоляции, если они предусмотрены конструкцией стенда.
• Защита выводов: Обеспечьте зазор между корпусом генератора и элементами стенда возле электрических разъемов. Фиксируйте провода отдельными хомутами, исключая натяжение или давление на клеммную колодку.

После фиксации вручную проверьте отсутствие люфта генератора. При запуске стенда контролируйте вибрации: повышенная тряска сигнализирует о неправильном закреплении. Недопустимо использование удлинителей на ключах или упор корпуса в жесткие конструкции стенда под углом.

Тип крепления	Риск повреждения	Мера предотвращения
Лапы генератора	Сколы, трещины	Мягкие накладки на прижимы, контроль момента затяжки
Торцевая часть	Деформация крышки	Запрет контакта с упорами кроме зоны лап
Клеммная колодка	Облом выводов	Фиксация проводов без нагрузки на корпус

Перед испытаниями визуально убедитесь, что корпус генератора не контактирует с металлическими частями стенда вне точек штатного крепления. При работе со старыми или ремонтными агрегатами уменьшите момент затяжки на 15-20% для предотвращения разрушения ослабленного металла.

Контроль надёжности крепления стартера в зажимном механизме

Перед началом испытаний визуально проверяют целостность зажимного устройства и отсутствие механических повреждений на ответных поверхностях стартера. Убеждаются, что контактные губки плотно охватывают корпус устройства без перекосов, а фиксирующие элементы (болты, прижимные планки) полностью затянуты с усилием, указанным в технической документации стенда.

Используйте динамометрический ключ для контроля момента затяжки крепёжных элементов согласно спецификации производителя стенда. После фиксации стартера вручную проверьте отсутствие люфтов: попытайтесь сместить агрегат в продольном и поперечном направлениях – допустимое перемещение не должно превышать 0,5 мм.

Критические аспекты контроля

• Риск вибрации: Неплотное крепление вызывает биение стартера при вращении, искажая результаты измерений крутящего момента и повышая риск падения устройства
• Электрическая безопасность: Смещение корпуса может привести к нарушению контакта массового провода, возникновению искрения и короткого замыкания
• Повреждение шлицев: Осевой перекос в зажиме создаёт нерасчётную нагрузку на вал стартера, провоцируя деформацию шестерни привода

Параметр контроля	Норматив	Инструмент проверки
Момент затяжки крепежа	25–30 Н·м (пример для типовых стендов)	Динамометрический ключ
Допустимый люфт	≤ 0,5 мм	Индикатор часового типа
Угол перекоса корпуса	≤ 1° относительно оси вращения	Угломер или цифровой уровень

Важно: При обнаружении трещин, деформаций зажимных губок или износа контактных поверхностей эксплуатацию стенда прекращают до замены повреждённых компонентов. Регулярно очищайте прижимные элементы от металлической стружки и масляных загрязнений – они снижают силу трения и надёжность фиксации.

Проверка целостности щеточного узла генератора при работе на стенде

Щеточный узел обеспечивает передачу тока на ротор генератора через контактные кольца. Нарушение его целостности приводит к нестабильной работе или полному отказу генератора. Визуальный осмотр щеток и измерение их длины обязательны перед установкой на стенд.

При стендовых испытаниях контролируют равномерность прилегания щеток к коллектору и отсутствие искрения. Используйте мультиметр для замера сопротивления между щеткодержателями – значение должно соответствовать паспортным данным (обычно 0,2-5 Ом). Превышение указывает на износ или подгорание контактов.

Критерии оценки работоспособности

• Длина щеток: Замена при износе ниже 5 мм (точный параметр уточняйте в спецификации производителя).
• Подвижность в держателях: Щетки должны свободно перемещаться без заклинивания.
• Пружины щеткодержателей: Обеспечивают усилие прижатия 400-600 г/см². Ослабление вызывает просадку напряжения.

При включении генератора на стенде под нагрузкой наблюдайте за поведением узла:

1. Отсутствие сильного искрения (допустимо слабое голубое свечение).
2. Равномерный износ щеток по рабочей поверхности.
3. Отклонение выходного напряжения при 3000 об/мин не превышает ±0,5В от номинала.

Дефект	Признак на стенде	Последствие
Зависание щеток	Скачки напряжения	Пробой диодного моста
Износ пружин	Просадка напряжения под нагрузкой	Недостаточный заряд АКБ

Важно: При замене щеток используйте только совместимые комплекты – разнородные материалы вызывают локальный перегрев. После ремонта проведите повторный 10-минутный тест на стенде с контролем температуры узла (не выше 80°C).

Диагностика износа коллектора стартера во время вращения

Для оценки состояния коллектора стартера на работающем стенде выполняют визуальный осмотр и анализ электрических параметров при вращении якоря под нагрузкой. Коллектор должен сохранять цилиндрическую форму без глубоких выработок или выкрашивания пластин. Наличие неравномерного износа (конусность, эллипсность) или выступающей миканитовой изоляции между пластинами указывает на критический износ.

Подключение осциллографа к щёткам позволяет зафиксировать форму напряжения во время вращения. Высокочастотные пики, провалы или асимметрия сигнала свидетельствуют о подгорании пластин, межвитковом замыкании или нарушении контакта щёток. Параллельно контролируют потребляемый ток: его стабильность и соответствие номиналу подтверждают исправность коллекторного узла.

Ключевые этапы диагностики

• Контроль биения: Индикатор часового типа фиксирует отклонение поверхности коллектора от оси вращения (допуск: ≤0,03 мм).
• Анализ искрения: Равномерное слабое искрение допустимо, интенсивные разноцветные искры (синие, белые) – признак неисправности.
• Проверка сопротивления изоляции: Мегомметром измеряют сопротивление между соседними пластинами (мин. 0,5 МОм).

Параметр	Норма	Признак износа
Глубина канавок изоляции	0,5-0,8 мм	Менее 0,2 мм
Высота пластин	Не ниже изоляции	Ступенчатый износ
Цвет поверхности	Равномерный коричневый	Локальные потемнения, кратеры

Проточка коллектора на стенде возможна только при незначительных дефектах. При выявлении отслоения пластин, глубокого подгара (>0,5 мм) или критического снижения диаметра (>2 мм от номинала) узел подлежит замене. Результаты диагностики фиксируются в протоколе испытаний с указанием параметров, выходящих за допустимые пределы.

Метод оценки состояния подшипников генератора под нагрузкой

Оценка состояния подшипников генератора (как переднего, так и заднего) под рабочей нагрузкой является ключевым этапом диагностики на специализированном стенде. Этот метод позволяет выявить скрытые дефекты (выработку, люфт, недостаток смазки), которые могут не проявляться или быть малозаметными при работе генератора вхолостую или на минимальной нагрузке. Приложение электрической нагрузки создает реальные рабочие условия, увеличивая механическую нагрузку на вал ротора и, следовательно, на опорные подшипники.

Под нагрузкой усиливаются вибрации и акустические шумы, характерные для изношенных подшипников. Основной принцип метода заключается в последовательном увеличении электрической нагрузки на генератор при работающем двигателе стенда и тщательном контроле возникающих шумов с помощью акустической диагностики. Цель – определить наличие, тип и интенсивность посторонних звуков (гула, скрежета, постукивания), их зависимость от скорости вращения и величины нагрузки.

Процедура оценки и ключевые аспекты

Для корректной оценки состояния подшипников генератора под нагрузкой на стенде необходимо выполнить следующие шаги:

1. Подготовка и установка: Генератор надежно закрепляется на стенде, все электрические соединения (силовые, управляющие, к датчикам стенда) выполнены согласно схеме. Проверяется уровень масла в двигателе стенда и отсутствие посторонних предметов в зоне вращения.
2. Запуск и прогрев: Запускается двигатель стенда, генератору дают поработать на холостом ходу (без подачи нагрузки от стенда) в течение нескольких минут для выхода на рабочую температуру.
3. Поэтапное нагружение: С помощью органов управления стенда плавно увеличивается электрическая нагрузка на генератор. Обычно нагрузку повышают ступенчато (например, 25%, 50%, 75%, 100% от номинального тока генератора), контролируя выходные параметры (напряжение, ток) по показаниям приборов стенда.
4. Акустическая диагностика: На каждом этапе нагрузки (включая холостой ход) проводится тщательное прослушивание генератора. Используется:
   • Механический стетоскоп (фонендоскоп): Наиболее точный инструмент. Его наконечник поочередно прикладывают к корпусу генератора в зонах расположения переднего (со стороны шкива) и заднего подшипников, а также к крепежным лапам. Слушают характер звука.
   • Акустический контроль "на слух": Менее точный, но дополняющий метод. Обращают внимание на изменение общего шума работы агрегата при увеличении нагрузки.
5. Анализ шумов: Фиксируется появление, усиление или изменение характера шума (гул, вой, скрежет, рокот, постукивание) при увеличении нагрузки и/или скорости вращения. Особое внимание уделяют резонансным явлениям на определенных оборотах.

Характерные шумы и их возможные причины:

Тип шума	Характер звука	Возможная причина
Гул/Вой	Ровный, низко- или среднечастотный	Начальная стадия износа (выработка дорожек/тел качения), недостаток смазки
Скрежет/Рокот	Неравномерный, грубый, металлический	Сильный износ, повреждение сепаратора, разрушение тел качения или дорожек
Постукивание/Щелчки	Ритмичные, отрывистые звуки	Выкрашивание материала, наличие крупных дефектов на дорожках или телах качения, люфт

Важные замечания при проведении оценки:

• Безопасность: Все работы проводятся с соблюдением правил техники безопасности. Запрещено прикасаться к вращающимся частям, одежда не должна свисать.
• Точность позиционирования стетоскопа: Неправильное приложение наконечника к корпусу может передать шумы от других узлов (самого двигателя стенда, ремня, помпы).
• Фоновые шумы: Необходимо уметь отличать шум подшипников генератора от шума двигателя стенда, натяжного ролика, ремня привода. Опыт диагноста играет ключевую роль.
• Температурный фактор: Некоторые дефекты (особенно связанные с заклиниванием) могут сильнее проявляться на прогретом агрегате.
• Сочетание с другими тестами: Оценка подшипников под нагрузкой дополняет данные электрических проверок (выходные характеристики, КПД) и визуального осмотра.

Выявление посторонних шумов от подшипников генератора, особенно усиливающихся под нагрузкой, является прямым указанием на их износ или повреждение. Своевременная диагностика на стенде позволяет предотвратить внезапный отказ генератора в пути, который может быть вызван заклиниванием ротора из-за разрушения подшипника.

Тестирование функционирования обогонной муфты бендикса стартера

Проверка обгонной муфты (бендикса) – критически важный этап диагностики стартера, так как неисправность этого узла приводит к передаче крутящего момента от якоря к маховику только в одном направлении. Основная задача муфты – мгновенно отсоединять шестерню стартера от коленвала после запуска двигателя, предотвращая разнос стартера под действием высоких оборотов мотора.

Для тестирования обгонной муфты на стенде стартер фиксируется в тисках или крепежной оснастке. Затем выполняется имитация работы: на бендикс подается напряжение, приводящее к выдвижению шестерни и вращению якоря. После стабилизации оборотов оператор искусственно создает сопротивление вращению шестерни (например, через тормозной механизм стенда или рукой в защитной перчатке), чтобы спровоцировать срабатывание муфты.

Ключевые параметры проверки

• Плавность выдвижения/возврата шестерни – отсутствие заеданий на направляющих
• Четкость срабатывания муфты – мгновенное проскальзывание при принудительной остановке шестерни
• Отсутствие посторонних шумов (хруст, скрежет) при блокировке вращения
• Целостность зубьев шестерни и пружины привода

Симптом неисправности	Последствия для стартера
Проскальзывание муфты под нагрузкой	Невозможность провернуть двигатель, металлический лязг
Залипание муфты	Разрушение стартера из-за разноса ротора после запуска ДВС
Заедание шестерни	Повреждение маховика и венца, отказ системы запуска

По результатам теста муфта должна надежно передавать крутящий момент в режиме запуска и мгновенно разъединять механическую связь при превышении оборотов ведомой части. Несоответствие любого параметра требует замены бендикса, так как восстановление узла нерентабельно.

Алгоритм проверки тока холостого хода генератора

Ток холостого хода генератора измеряется при минимальных оборотах двигателя без включенных потребителей. Данный параметр отражает способность генератора поддерживать базовый уровень зарядки аккумуляторной батареи в режиме холостого хода.

Для выполнения проверки требуется стенд с регулируемым приводом вращения, цифровым мультиметром или токоизмерительными клещами, а также эталонным аккумулятором. Все соединения должны соответствовать схеме производителя стенда.

Пошаговый порядок измерений

1. Подключите генератор к стенду: клемма "B+" к аккумулятору через амперметр, клемму "массы" к стенду, обмотку возбуждения к источнику 12В.
2. Установите переключатель нагрузки стенда в положение "Без нагрузки".
3. Запустите привод стенда, доведите обороты ротора до значения холостого хода (обычно 1000-1500 об/мин согласно ТЗ на генератор).
4. Снимите показания амперметра при стабилизированном напряжении (13.2-14.0В).
5. Сравните измеренный ток с номиналом для данной модели (типовой диапазон: 5-15А). Отклонение >20% указывает на неисправность.

Критические ошибки: отсутствие тока, отрицательные значения (разрядка АКБ), скачки показаний. При их обнаружении проверьте цепь возбуждения, диодный мост и щеточный узел.

Измерение выходного напряжения генератора на разных оборотах

Процедура определяет способность генератора поддерживать стабильное напряжение во всём рабочем диапазоне оборотов двигателя. Она выявляет дефекты регулятора напряжения, износ щёток, проблемы в обмотках или диодном мосте, которые могут не проявляться на холостом ходу.

Измерения проводятся при включённой номинальной электрической нагрузке (близкой к максимальной для тестируемого генератора). Фары, обогревы, аудиосистема создают условия, приближенные к реальной эксплуатации, что исключает ложные показатели исправности.

Порядок выполнения измерений

1. Подключите вольтметр к клеммам аккумулятора или выходу генератора (B+).
2. Запустите двигатель, дайте прогреться до рабочей температуры.
3. Включите основные потребители энергии (например: дальний свет, обогрев заднего стекла, вентилятор печки на максимум).
4. Фиксируйте напряжение на трёх ключевых режимах:
   • Холостой ход (700-1000 об/мин)
   • Средние обороты (~2000-2500 об/мин)
   • Высокие обороты (~3500-5000 об/мин)

Нормативные показатели для исправной системы:

Режим оборотов	Диапазон напряжения (В)
Холостой ход (с нагрузкой)	13.2 - 14.0
Средние обороты	13.8 - 14.5
Высокие обороты	13.9 - 14.7

Отклонения сигнализируют о неисправностях: низкое напряжение на всех оборотах указывает на слабую отдачу генератора или пробой диодов; сильный рост с увеличением оборотов - на неисправность регулятора напряжения; просадка под нагрузкой на холостом ходу - на износ щёток или слабое натяжение ремня.

Определение максимальной силы тока отдачи генератора

Максимальная сила тока отдачи генератора измеряется при достижении номинального напряжения на выходе устройства. Для этого на стенде создают условия, приближенные к пиковой нагрузке в бортовой сети автомобиля. Регулируемая нагрузочная установка позволяет плавно увеличивать ток потребления до момента, когда напряжение генератора начинает снижаться относительно заданного номинала.

Испытания проводят при стабильных оборотах ротора генератора, соответствующих рабочему диапазону двигателя (обычно 5000-6000 об/мин для бензиновых агрегатов). Температура корпуса генератора контролируется, так как перегрев приводит к занижению реальных показателей. Измерения фиксируют цифровым амперметром с классом точности не ниже 1,5.

Ключевые условия тестирования

Для корректного определения параметра соблюдают следующие обязательные требования:

• Напряжение в сети: 13.5±0.1 В для 12-вольтовых систем
• Температурный диапазон: +20°C ±5°C
• Длительность нагрузки: не более 30 секунд во избежание перегрева обмоток
• Предварительный прогрев генератора: 10 минут на холостом ходу

Полученные значения сравнивают с паспортными данными генератора. Отклонение более чем на 10% свидетельствует о неисправности:

Тип генератора	Минимальный ток отдачи (А)
Легковые авто (1.6л)	80-100
Кроссоверы/внедорожники	120-150
Грузовики (дизель)	190-220

При несоответствии нормативам выполняют проверку элементов цепи: диодного моста, состояния щеток, целостности обмотки статора. Длительная работа на предельных токах фиксируется как критическая неисправность, требующая замены генератора.

Контроль стабильности напряжения под пиковой нагрузкой

Данная процедура имитирует экстремальные условия эксплуатации электрооборудования автомобиля, когда генератор работает под максимальной нагрузкой при включении всех потребителей энергии. Стенд искусственно создаёт скачкообразное увеличение тока в цепи для оценки способности генератора поддерживать номинальные параметры.

Испытание выявляет дефекты регулятора напряжения, износ щёток, проблемы диодного моста и снижение ёмкости аккумулятора. Нестабильное напряжение в пиковых режимах приводит к отказу электронных систем, мерцанию света и ускоренной деградации батареи.

Порядок выполнения проверки

1. Подключите клеммы стенда к выводам генератора согласно схеме производителя
2. Запустите двигатель, доведите обороты до 2000-2500 об/мин
3. Включите на стенде режим ступенчатой нагрузки, последовательно активируя:
   • Систему обогрева стекол и зеркал
   • Дальний свет фар и противотуманные огни
   • Вентилятор печки на максимальной скорости
   • Аудиосистему на пиковой громкости

Критерии соответствия нормам:

Параметр	Минимум	Оптимум
Напряжение (12В система)	13.2 В	13.5-14.8 В
Просадка напряжения	< 1.5 В	< 0.8 В
Время восстановления	< 2 сек	< 0.5 сек

Важно! Продолжительность пиковой нагрузки не должна превышать 15 секунд во избежание перегрева обмоток. При отклонениях проверяют силу натяжения ремня, контакты массы и температуру корпуса генератора. Результаты фиксируются в протоколе с указанием:

• Начального напряжения холостого хода
• Минимального значения при нагрузке
• Динамики восстановления

Подключение активной нагрузки для имитации работы бортовой сети

Активная нагрузка подключается к выходным клеммам генератора через измерительные приборы стенда для создания условий, максимально приближенных к реальной эксплуатации автомобиля. Она имитирует совокупное энергопотребление бортовой сети (фары, обогрев, аудиосистема, ЭБУ и др.) при работающем двигателе.

Подключение осуществляется с соблюдением полярности: плюсовой провод нагрузки соединяется с клеммой "B+" генератора (или обозначенной "+"), минусовой – с массой стенда или корпусом генератора. Используются кабели достаточного сечения, исключающие падение напряжения и перегрев в точках контакта.

Правила применения активной нагрузки

Для корректной диагностики необходимо соблюдать следующие требования:

• Постепенное увеличение нагрузки: Начинать проверку с минимальной мощности, плавно повышая ток до номинальных значений, указанных в спецификации генератора.
• Контроль параметров: Одновременно с подачей нагрузки фиксировать:
  • Выходное напряжение на клеммах генератора
  • Силу тока в цепи
  • Стабильность работы регулятора напряжения
• Соблюдение длительности теста: Не превышать время непрерывной работы под нагрузкой, рекомендованное производителем стенда (обычно 3-5 минут), во избежание перегрева обмоток.
• Проверка реакции регулятора: Резко изменять нагрузку (например, отключить 70% потребителей) для оценки скорости стабилизации напряжения.

Критический параметр	Допустимое отклонение
Напряжение под нагрузкой	13.8–14.5 В (±0.3 В от нормы авто)
Падение напряжения при пиковой нагрузке	Не более 0.5 В от холостого хода
Время восстановления напряжения	Менее 1 секунды после скачка нагрузки

Важно: Используйте только нагрузочные модули, соответствующие мощности тестируемого генератора. Перегрузка вызывает повреждение диодного моста или обмоток статора. При обнаружении просадки напряжения ниже нормы или нестабильной работы проверьте цепь возбуждения и состояние щеток.

Подача управляющего напряжения на втягивающее реле стартера

Управляющее напряжение подаётся на вывод малого сечения (обычно обозначенный "50") втягивающего реле при повороте ключа зажигания в положение "Пуск". Ток управления поступает от АКБ через замок зажигания или реле стартера, активируя обмотку электромагнита реле. Напряжение на клемме должно соответствовать номиналу бортовой сети (12В или 24В), а падение под нагрузкой – не превышать 0.5В.

При подаче напряжения якорь втягивающего реле перемещается под действием электромагнитного поля, выполняя две синхронные операции: замыкает силовые контакты для подачи высокого тока на электродвигатель стартера и через вилку вводит бендикс в зацепление с венцом маховика. Отсутствие срабатывания при корректном напряжении указывает на неисправность обмотки или механическое заклинивание.

Критерии оценки при диагностике

• Минимальное напряжение срабатывания: 8-10В для 12-вольтовых систем
• Ток удержания: 15-40А после втягивания
• Время полного хода якоря: 30-100 мс

Параметр	Норма	Отклонение
Напряжение на клемме 50	≥11.5В (12В система)	Обрыв цепи управления
Падение напряжения	≤0.5В	Окисление контактов
Потребляемый ток	25-40А	КЗ в обмотке

На стенде проверки имитируется штатное напряжение АКБ с контролем параметров втягивания. Ключевые диагностируемые неисправности: обрыв втягивающей обмотки, межвитковое замыкание, подгорание контактов, заедание якоря. Отсутствие щелчка при подаче напряжения требует проверки сопротивления обмотки (обычно 0.3-0.8 Ом).

Измерение потребляемого тока при срабатывании втягивающего реле

Измерение тока потребления втягивающего реле стартера является критически важной диагностической процедурой. Данный параметр позволяет оценить исправность обмоток реле, отсутствие межвитковых замыканий, корректность работы магнитопровода и механической части привода. Превышение номинального значения тока свидетельствует о повышенном сопротивлении в цепи или механических неисправностях.

Для проведения измерений амперметр подключается последовательно в цепь управления втягивающим реле между аккумулятором и управляющим выводом стартера. При этом силовая цепь стартера должна быть отключена для исключения вращения якоря. Испытания выполняются на полностью заряженном аккумуляторе при температуре +20±5°C, длительность подачи напряжения не должна превышать 3-5 секунд для предотвращения перегрева обмоток.

Интерпретация результатов измерения

Сравнение полученных значений с номинальными параметрами позволяет выявить следующие неисправности:

• Ток в пределах нормы (обычно 15-35 А в зависимости от модели): исправное состояние обмоток и сердечника
• Сниженный ток потребления: нарушение контактов в цепи управления, окисление клемм
• Повышенный ток: заклинивание якоря реле, межвитковое замыкание, деформация магнитопровода
• Отсутствие тока: обрыв удерживающей или втягивающей обмотки, неисправность управляющей цепи

Для точной диагностики результаты измерений следует сопоставлять с техническими характеристиками конкретной модели стартера. Отклонения более чем на 20% от номинала требуют демонтажа и разборки узла для детальной проверки.

Тестирование силы тока при полном включении стартера под нагрузкой

Данный тест измеряет максимальную силу тока, потребляемую стартером во время прокрутки двигателя под реальной нагрузкой. Для этого стартер активируется на работающем силовом агрегате с отключенной системой зажигания или впрыска топлива, имитируя стандартные условия запуска.

Измерения проводятся с помощью токовых клещей или шунта, интегрированных в стенд. Показания снимаются в момент достижения пикового значения силы тока, которое возникает при преодолении сопротивления сжатия в цилиндрах и сил трения.

Ключевые параметры оценки

• Соответствие номиналу: Сравнение измеренного тока с паспортными значениями стартера (обычно 150-350 А для легковых авто)
• Динамика потребления: Резкий рост с последующей стабилизацией – норма; скачки или непрерывный рост – признаки неисправности
• Скорость прокрутки: Косвенная оценка по стабильности тока – падение мощности вызывает снижение оборотов

Тип неисправности	Характерные показатели тока
Износ щеток/коллектора	Превышение нормы на 15-25% с "плавающими" значениями
Межвитковое замыкание	Аномально высокий ток (300-500 А) при медленной прокрутке
Заклинивание подшипников	Резкие скачки силы тока, блокировка якоря

Критические отклонения: Превышение паспортного тока на 30% требует немедленной замены стартера. Низкий ток (менее 80% нормы) указывает на плохой контакт в цепи или дефект тягового реле.

Результаты интерпретируются совместно с тестами напряжения АКБ и проверкой на падение напряжения в силовой цепи. Обязательное условие – исправный аккумулятор с зарядом не менее 75% для исключения ложных показаний.

Диагностика скорости вращения якоря стартера на стенде

Измерение скорости вращения якоря стартера – критически важный параметр при оценке его работоспособности. Низкие обороты не обеспечат необходимого крутящего момента для уверенного пуска двигателя, особенно в условиях низких температур или повышенного сопротивления коленвала.

Диагностика проводится на специализированном стенде, имитирующем реальную нагрузку стартера при запуске ДВС. Стартер жестко фиксируется в зажимном устройстве, а его вал соединяется с торсионным валом стенда, оснащенным тахометрическим датчиком.

Методика проведения измерений

После подключения клемм стенда к стартеру и установки номинального напряжения (12В или 24В) выполняется последовательность тестов:

1. Включение стартера на холостом ходу без нагрузки – замеряется максимальная скорость вращения.
2. Подача ступенчатой нагрузки через электромагнитную муфту стенда – имитация сопротивления проворачиванию коленвала.
3. Фиксация скорости вращения под номинальной нагрузкой, указанной производителем ТС.
4. Параллельная регистрация потребляемого тока и падения напряжения на клеммах.

Полученные данные сравниваются с эталонными значениями для конкретной модели стартера. Критичные отклонения:

• Снижение скорости на 15-20% от нормы при номинальной нагрузке.
• Неравномерное вращение или резкие скачки оборотов.
• Чрезмерное падение скорости при ступенчатом увеличении нагрузки.

Параметр	Норма	Признак неисправности
Холостой ход	4000-7000 об/мин	<3500 об/мин
Под нагрузкой	1500-2500 об/мин	<1200 об/мин
Ток потребления	Согласно спецификации	Превышение на 20-30%

Основные причины отклонений скорости вращения:

1. Износ щеточного узла или коллектора якоря.
2. Межвитковое замыкание или обрыв в обмотках статора/якоря.
3. Подклинивание втулок или подшипников вращения.
4. Деформация вала якоря или загрязнение внутренней полости стартера.
5. Некорректное зацепление бендикса с маховиком (не относится к стендовой проверке).

Результаты диагностики позволяют точно локализовать неисправность: проблемы электрической части проявляются аномальным током потребления, механические дефекты – резким падением оборотов при плавном нарастании нагрузки.

Фиксация момента сцепления бендикса с маховиком при тестировании

При диагностике стартера на стенде фиксация момента зацепления бендикса с маховиком критична для оценки исправности механизма привода. Этот параметр определяет синхронность взаимодействия шестерни стартера с венцом маховика при подаче напряжения на втягивающее реле. Отсутствие четкой фиксации приводит к ложным выводам о состоянии узла.

Используя осциллограф или специализированные датчики стенда, оператор регистрирует временной интервал между подачей тока на обмотку реле и полным сцеплением шестерен. Оптимальное значение обычно не превышает 0,2–0,5 секунды. Превышение этого диапазона указывает на износ пружин бендикса, загрязнение направляющих втулок или неисправность втягивающего реле.

Ключевые этапы контроля

Процедура включает следующие обязательные действия:

1. Фиксация стартера в строго вертикальном положении для исключения перекоса.
2. Имитация рабочей нагрузки через регулируемое сопротивление стенда.
3. Синхронная запись данных с датчиков:
   • Перемещение вилки привода
   • Ток втягивающей обмотки
   • Обороты якоря

Важно: Замер производится при 20–25°C, так как вязкость смазки влияет на скорость срабатывания. Признаки некорректного сцепления:

Симптом	Возможная причина
Двойной удар шестерни	Износ буферной пружины бендикса
Задержка >0.8 сек	Заклинивание приводной вилки
Частичное зацепление	Деформация венца маховика

Проверка отсутствия проскальзывания шестерни стартера

Проскальзывание шестерни бендикса относительно вала якоря свидетельствует о критическом износе муфты свободного хода. Это приводит к холостому прокручиванию стартера без передачи крутящего момента на маховик двигателя, что полностью блокирует запуск силового агрегата. Проверка исключает данный дефект при диагностике.

Для контроля используют специализированный стенд с электроприводом и тормозным устройством. Стартер закрепляют в силовых тисках, затем подключают к источнику напряжения, соответствующему номиналу автомобиля (12В или 24В). Обязательно соблюдают полярность клемм и целостность электрических соединений.

Методика выполнения проверки

1. Запустите стартер в режиме холостого хода (без нагрузки) на 3-5 секунд для прогрева
2. Плавно активируйте тормозное устройство стенда, создавая нагрузку на вал
3. Доведите крутящий момент до 70-80% от паспортного значения стартера
4. Зафиксируйте показания приборов в течение 10 секунд под нагрузкой

Критерии исправности:

• Отсутствие металлического скрежета или вибраций
• Стабильные показания амперметра (±5% от номинала)
• Равномерное вращение вала без рывков
• Сохранение крутящего момента при нагрузке

При проскальзывании наблюдается резкое падение оборотов вала при неизменной силе тока, сопровождаемое характерным треском. Дефектная муфта подлежит замене – восстановлению не подлежит из-за риска разрушения шестерни при эксплуатации.

Оценка равномерности вращения якоря без биения и вибраций

Проверка равномерности вращения якоря стартера или генератора выполняется при холостом ходе устройства под номинальным напряжением. Испытуемый узел фиксируется в стендовых зажимах, после чего запускается на 1-2 минуты для выхода на рабочую температуру. Визуально и акустически контролируется отсутствие рывков, неравномерного ускорения/замедления или посторонних шумов.

Биение вала измеряется индикаторным носиком часового типа, установленным перпендикулярно оси вращения. Допустимое радиальное биение для исправных агрегатов не превышает 0,08-0,1 мм. Одновременно проводится тактильная проверка вибраций рукой на корпусе: выраженная пульсация указывает на дисбаланс якоря, деформацию вала или повреждение подшипников.

Критерии оценки и типовые дефекты

При выявлении отклонений анализируются характерные признаки:

• Локальные вибрации – свидетельствуют о залипании обмоток или межвитковом замыкании
• Осевое биение – указывает на износ упорных шайб или втулок
• Горизонтальное биение – признак кривизны вала или загрязнения коллектора

Измеренные параметры сравниваются с допусками производителя:

Параметр	Норма для стартера	Норма для генератора
Радиальное биение	≤0.1 мм	≤0.08 мм
Осевой люфт	0.3-0.5 мм	0.1-0.3 мм
Вибрация (скорость)	≤2.8 мм/с	≤1.8 мм/с

Обязательная фиксация результатов включает:

1. Значение биения в трех контрольных точках вала
2. Амплитуду вибраций на корпусе в продольном/поперечном направлениях
3. Наличие акустических аномалий (скрежет, свист)

При превышении норм агрегат снимают с испытаний для разборки и детальной диагностики. Неравномерное вращение гарантированно приводит к ускоренному износу щеток, разрушению подшипников и выходу из строя смежных узлов.

Измерение потребляемой мощности стартером в разных режимах

Измерение потребляемой мощности стартером выполняется для оценки его энергоэффективности и выявления скрытых неисправностей, таких как износ щеток, замыкания в обмотках или механическое заклинивание. Процедура проводится на специализированном стенде, фиксирующем ключевые параметры: напряжение бортовой сети, силу тока и время прокрутки коленчатого вала.

Точные замеры позволяют сравнить фактические показатели с нормативными значениями, установленными производителем. Отклонения от нормы сигнализируют о необходимости диагностики или ремонта компонента до возникновения критических отказов.

Методика проведения измерений

Порядок тестирования включает три основных режима работы:

1. Холодная прокрутка – стартер работает при температуре -18°C (имитация зимнего пуска). Фиксируется пиковый ток и падение напряжения.
2. Режим номинальной нагрузки – замер мощности при стандартной температуре 20-25°C без дополнительного сопротивления.
3. Под нагрузкой – к валу стартера подключается тормозное устройство стенда для создания контролируемого противодействия вращению.

Режим	Измеряемые параметры	Нормативные значения
Холодная прокрутка	Пусковой ток (А), напряжение (В)	Ток: 150-350А (зависит от авто) Напряжение: ≥9.6В
Номинальная нагрузка	Потребляемая мощность (кВт)	0.8-1.5 кВт (для легковых авто)
Под нагрузкой	Крутящий момент (Н∙м), скорость вращения (об/мин)	Скорость: ≥100 об/мин Момент: 10-20 Н∙м

При анализе результатов обращают внимание на динамику изменения тока: резкий рост при запуске с последующим плавным снижением свидетельствует о нормальной работе. Стабильно высокий ток при низкой скорости вращения указывает на заедание втулок или межвитковое замыкание, а скачкообразные изменения – на износ коллектора.

Критически важные этапы интерпретации данных:

• Сопоставление мощности с крутящим моментом (падение КПД при нормальной мощности – признак механических дефектов)
• Анализ формы осциллограммы тока (выявление неявных проблем в обмотках)
• Проверка симметричности нагрузки по фазам (для стартеров с многофазными обмотками)

Сравнение фактических параметров с нормативными значениями производителя

Процедура диагностики генератора и стартера на специализированном стенде включает обязательное сопоставление измеренных характеристик с эталонными показателями, установленными изготовителем транспортного средства. Для этого оператор использует техническую документацию (руководства по ремонту, спецификации) или встроенные базы данных диагностического оборудования, содержащие нормативы для конкретных моделей автомобилей.

Ключевые параметры генератора, подлежащие сравнению: выходное напряжение в различных режимах работы двигателя, сила тока нагрузки, уровень пульсаций, сопротивление изоляции обмоток. Для стартера контролируются потребляемый ток в момент запуска, скорость вращения якоря, напряжение на клеммах в процессе работы. Отклонение от нормы более чем на 5-10% свидетельствует о неисправности.

Критерии оценки результатов

• Напряжение генератора: Нормативный диапазон обычно составляет 13.2–14.7 В. Значения ниже указывают на износ щеток, диодного моста или регулятора, выше – на неисправность регулятора.
• Ток нагрузки генератора: Сверяется с паспортной мощностью узла. Недостаточная сила тока под нагрузкой (например, при включенных фарах, обогревах) говорит о пробое обмоток или замыкании.
• Потребляемый ток стартера: Превышение паспортных значений (часто 150–350 А для легковых авто) сигнализирует о механическом заедании, износе втулок или межвитковом замыкании.

Компонент	Контролируемый параметр	Типичное отклонение	Возможная причина
Генератор	Напряжение холостого хода	< 13.2 В или > 14.7 В	Неисправность регулятора, диодного моста
Стартер	Скорость вращения якоря	Ниже 3000–5000 об/мин	Износ щеток, низкое напряжение АКБ
Оба узла	Сопротивление изоляции	< 1 МОм	Загрязнение, пробой обмоток на корпус

1. Фиксация результатов измерений в протоколе испытаний с указанием модели автомобиля и нормативов.
2. Анализ совокупности отклонений: например, падение напряжения генератора и рост пульсаций подтверждают пробой диодов.
3. Учет температурных поправок при работе в нестандартных условиях (нормативы актуальны для +20°C).

Диагностика падения напряжения на силовой цепи стартера

Падение напряжения в силовой цепи стартера напрямую влияет на его мощность и запуск двигателя. Чрезмерные потери указывают на скрытые проблемы в проводке или соединениях, которые невозможно выявить визуально. Замеры проводятся вольтметром при работающем стартере для оценки реального состояния цепи под нагрузкой.

Основные точки диагностики включают участки между клеммой АКБ и вводом стартера, а также между корпусом стартера и массой кузова. Превышение допустимых значений падения приводит к недостаточному вращению коленвала, затруднённому пуску в мороз и повышенному току потребления.

Порядок выполнения замеров

1. Убедитесь в заряженности АКБ (не менее 12,5 В без нагрузки).
2. Подключите красный щуп вольтметра к "+" клемме АКБ, чёрный щуп – к клемме втягивающего реле стартера.
3. Включите зажигание (стартер должен вращаться).
4. Зафиксируйте показания вольтметра при работающем стартере.
5. Переместите чёрный щуп на корпус стартера, красный щуп – к "-" клемме АКБ для замера цепи массы.

Допустимые нормы падения напряжения

Участок цепи	Максимальное падение
Кабель "+" от АКБ до стартера	0,5 В
Кабель "-" от стартера до массы кузова	0,3 В
Общее падение в силовой цепи	0,8 В

Превышение норм требует проверки:

• Контактных групп – окисление или ослабление на клеммах АКБ, стартера, массовых точках.
• Целостности кабелей – внутренний обрыв проводников, коррозия жил.
• Механических повреждений – переломы, оплавление изоляции.

Ложные показания возникают при разряженном АКБ или неисправном втягивающем реле. Диагностика на стенде с эмуляцией нагрузки исключает влияние состояния аккумулятора, обеспечивая точную локализацию проблемного участка цепи.

Выявление утечек тока через изоляцию обмоток генератора

Для обнаружения утечек используется мегаомметр, подающий высокое напряжение (500-1000 В) между корпусом генератора и токоведущими частями обмоток. Тестирование проводится при полном отключении генератора от бортовой сети и демонтаже регулятора напряжения. Показания прибора сравниваются с нормативными значениями сопротивления изоляции, обычно составляющими не менее 10 МОм для исправных обмоток.

Критическое падение сопротивления ниже 1 МОм указывает на пробой изоляции, вызванный загрязнением, старением лакового покрытия, механическими повреждениями или попаданием электролита. Утечки провоцируют саморазряд АКБ, перегрев обмоток и сокращение ресурса генератора. Для точной локализации дефекта проверяют отдельно статорные обмотки и обмотку возбуждения ротора.

Порядок выполнения диагностики

1. Отсоедините клеммы АКБ и разъём генератора
2. Демонтируйте регулятор напряжения и диодный мост
3. Зафиксируйте щупы мегаомметра: один – на корпусе статора, второй – на выводе обмотки
4. Снимите показания при подаче тестового напряжения в течение 60 секунд
5. Повторите замеры для всех обмоток и выводов

Тип обмотки	Норма сопротивления (МОм)	Критическое значение (МОм)
Статорная	20-50	<1
Роторная (возбуждения)	10-30	<0.5

При выявлении утечки обязательна замена повреждённых компонентов или всего генератора, так как восстановление изоляции в условиях авторемонта ненадёжно. После ремонта проводится повторный замер для подтверждения устранения неисправности.

Проверка сопротивления обмотки возбуждения генератора

Измерение сопротивления обмотки возбуждения выполняется для выявления межвитковых замыканий, обрывов цепи или нарушения контактов в роторе генератора. Процедура проводится при полностью отключенном генераторе от бортовой сети автомобиля с использованием мультиметра в режиме омметра.

Щупы прибора подключаются к контактным кольцам ротора, доступным после снятия защитного кожуха генератора. Полярность подключения не влияет на результат измерений, так как определяется исключительно активное сопротивление обмотки.

Порядок действий и анализ результатов

Этапы проведения проверки:

1. Перевести мультиметр в диапазон измерения сопротивления 0-200 Ом.
2. Зафиксировать показания между парой контактных колец ротора.
3. Сравнить полученное значение с номиналом для конкретной модели генератора.

Типичные результаты и их интерпретация:

Показание прибора	Диагностируемая неисправность
3-10 Ом (соответствует спецификации)	Обмотка исправна
Бесконечность (∞)	Обрыв обмотки или нарушение контакта колец
0 Ом	Короткое замыкание на корпус
Значение ниже нормы на 20%	Межвитковое замыкание

Важно: При отклонениях от нормы ротор требует замены, так как ремонт обмотки экономически нецелесообразен. Параллельно проверяется отсутствие замыкания обмотки на массу, для чего один щуп мультиметра соединяют с кольцом, а второй – с металлическим валом ротора. Исправная изоляция покажет сопротивление свыше 50 кОм.

Тестирование диодного моста генератора на пробой

Пробой диодного моста – критическая неисправность, приводящая к утечкам переменного тока, снижению выходного напряжения генератора, быстрому разряду АКБ при заглушенном двигателе и риску повреждения других элементов бортовой сети. Выявление пробоя является обязательным этапом диагностики генератора на стенде.

Тестирование выполняется после визуального осмотра моста на отсутствие механических повреждений и следов перегрева. Основной метод – проверка сопротивления в двух направлениях для каждого диода в составе моста с помощью мультиметра в режиме измерения сопротивления (или функции "проверка диодов").

Порядок тестирования диодного моста

Для достоверного результата мост демонтируется с генератора. Измерения проводятся между:

• Общей шиной "+" и выводами обмотки статора (фазами)
• Общей шиной "-" и выводами обмотки статора (фазами)

Правильное поведение диода:

1. В прямом направлении (плюс мультиметра на анод, минус на катод) мультиметр показывает низкое сопротивление (сотни Ом, зависит от типа диода).
2. В обратном направлении (плюс мультиметра на катод, минус на анод) мультиметр показывает очень высокое сопротивление ("OL" или "1" - бесконечность).

Признаки пробоя:

• Нулевое или очень низкое сопротивление в обоих направлениях (короткое замыкание).
• Одинаковое (или близкое) сопротивление в прямом и обратном направлении (частичный пробой, "утечка").
• Бесконечное сопротивление в обоих направлениях (обрыв диода, хотя это не пробой, но также требует замены).

Особенности теста на стенде:

Способ теста	Преимущества	Ограничения
Мультиметром (демонтированный мост)	Наиболее точный, выявляет конкретный неисправный диод	Требует демонтажа моста
Осциллографом на работающем генераторе (на стенде)	Позволяет увидеть искажение синусоиды на осциллограмме выходного напряжения, вызванное пробоем	Менее точен для определения конкретного диода, требует навыков
Проверка тока утечки (на стенде)	Косвенный метод: измерение тока между клеммой "+" генератора и массой при заглушенном двигателе. Превышение нормы (обычно > 0.5 А) указывает на пробой.	Не локализует неисправность, только констатирует факт утечки

Важно: При обнаружении хотя бы одного пробитого диода мост подлежит замене в сборе. Ремонт отдельных диодов в автомобильных генераторах нерентабелен и ненадежен.

Контроль работы регулятора напряжения при изменении оборотов

Контроль работы регулятора напряжения при изменении оборотов двигателя позволяет оценить его способность поддерживать стабильное выходное напряжение во всем рабочем диапазоне. Эта проверка выявляет отклонения, которые могут привести к перезаряду или недозаряду аккумуляторной батареи, что напрямую влияет на надежность электросистемы автомобиля.

Проверка осуществляется путем плавного увеличения оборотов двигателя от холостого хода до максимальных значений с параллельным измерением напряжения на выходных клеммах генератора. Для точности диагностики используют цифровой вольтметр или осциллограф, подключенный к стенду, что обеспечивает фиксацию малейших колебаний параметров.

Методика проведения теста

1. Прогреть двигатель до рабочей температуры (80-90°C)
2. Подключить измерительные приборы к клеммам «B+» генератора и массе
3. Зафиксировать напряжение при холостых оборотах (800-1000 об/мин)
4. Повысить обороты до средних значений (2000-2500 об/мин) и зарегистрировать показания
5. Довести обороты до максимума (5000-6000 об/мин) и определить напряжение
6. Сравнить полученные значения с нормативами производителя (обычно 13.8-14.5 В)

Критичным признается превышение напряжения свыше 14.7 В на любом этапе проверки, что указывает на неисправность регулятора. Падение ниже 13.2 В при высоких оборотах свидетельствует о недостаточной нагрузочной способности системы.

Симуляция экстремальных температурных условий при тестировании

Стенды для проверки генераторов и стартеров оснащаются термокамерами, искусственно создающими температурные режимы от -40°C до +80°C. Это позволяет воспроизводить условия критического нагрева компонентов под нагрузкой или холодного пуска двигателя в арктическом климате. Режимы контролируются датчиками с погрешностью не более ±2°C, обеспечивая точное соответствие заданным параметрам испытаний.

Испытательные циклы включают выдержку узлов при экстремальных температурах с последующим мгновенным запуском электрооборудования. Для стартеров фиксируется скорость вращения якоря и потребляемый ток при -30°C, а для генераторов – выходное напряжение и КПД при +70°C после 30 минут работы на максимальной нагрузке. Данные записываются автоматически каждые 500 мс.

Ключевые аспекты температурного тестирования

• Проверка смазочных материалов: выявление застывания или испарения смазки в подшипниках
• Термическая усталость: контроль деформации корпусов и контактных групп
• Изоляция обмоток: тестирование на растрескивание при резких перепадах

Параметр	Холодный тест (-40°C)	Горячий тест (+80°C)
Критерий прохождения	Пусковой ток ≤ 550А	Падение напряжения ≤ 0.5В
Длительность выдержки	120 минут	90 минут

1. Поместить узел в термокамеру с целевой температурой
2. Выдержать до стабилизации теплового режима якоря
3. Подать нагрузку без выноса компонента из камеры
4. Сравнить показатели с нормативом ГОСТ Р 54364-2019

Важно: Испытания проводятся только на специализированных стендах с взрывозащищённым исполнением камеры. При нагреве свыше +60°C обязательна принудительная вытяжка паров электролита.

Использование термографической камеры для выявления локальных перегревов

Термографическая камера фиксирует инфракрасное излучение от работающего генератора или стартера на стенде, преобразуя его в визуальную температурную карту. Это позволяет оператору в режиме реального времени отслеживать распределение тепла на корпусе, клеммах, обмотках и других элементах без физического контакта или остановки оборудования.

Локальные перегревы проявляются на термограмме как яркие "горячие точки" на фоне стандартной рабочей температуры. Такие аномалии указывают на скрытые дефекты: межвитковые замыкания, подгоревшие контакты, износ щеточного узла или нарушение соединений. Точность выявления зависит от правильной настройки камеры и предварительного прогрева узла под нагрузкой.

Ключевые аспекты применения термографии

Типовые дефекты, выявляемые термограммой:

1. Перегрев коллекторных пластин стартера из-за искрения
2. Аномальный нагрев обмотки статора генератора
3. Температурные аномалии в диодном мосту
4. Перекосы нагрева подшипниковых узлов
5. Перегрев силовых клемм вследствие плохого контакта

Протокол измерений:

Этап	Параметры	Цель
Подготовка	Прогрев узла под 70-80% нагрузки 5-7 мин	Активация скрытых дефектов
Сканирование	Дистанция 0.5-1 м, угол 90° к поверхности	Минимизация искажений
Анализ	Сравнение с эталонными термограммами	Выявление отклонений >15°С от нормы

Критерии оценки: Разница температур между идентичными компонентами (например, обмотками фаз) не должна превышать 5-8°С. Локальные участки с температурой выше 90°С требуют детальной проверки даже при отсутствии других симптомов неисправности.

Определение КПД генератора при различных рабочих режимах

Коэффициент полезного действия (КПД) генератора рассчитывается как отношение полезной электрической мощности на выходе к механической мощности, потребляемой от двигателя через приводной ремень. Формула вычисления: η = (P_эл / P_мех) × 100%, где P_эл – электрическая мощность (произведение выходного напряжения и силы тока), а P_мех – крутящий момент на валу, умноженный на угловую скорость вращения.

Измерение КПД требует синхронной фиксации параметров с двух сторон преобразования энергии: электрической цепи (напряжение, ток) и механического привода (обороты, усилие). На стенде это реализуется через датчики момента на приводном валу и прецизионные мультиметры. Точность результатов напрямую зависит от калибровки измерительных приборов и стабильности создаваемых режимов нагрузки.

Факторы, влияющие на КПД в рабочих режимах

• Скорость вращения ротора: пик КПД (70-85%) достигается при номинальных оборотах (обычно 5000-6000 об/мин для легковых авто). На холостом ходу (800-1000 об/мин) эффективность падает до 40-50% из-за потерь на трение и малой отдачи.
• Температура обмоток: при перегреве свыше +90°C сопротивление меди возрастает, увеличивая потери (падение КПД на 8-12%).
• Величина нагрузки: максимальный КПД наблюдается при 60-80% от пиковой мощности генератора. При 100% нагрузке КПД снижается из-за магнитного насыщения сердечника и тепловых потерь.

Режим работы	КПД (%)	Основные потери
Холостой ход (без нагрузки)	40-50	Механическое трение, вихревые токи
Номинальная нагрузка (60-80%)	75-85	Омические потери в обмотках
Пиковая нагрузка (100%)	65-72	Магнитное насыщение, нагрев диодов

Для анализа динамики КПД на стенде применяют ступенчатое изменение нагрузки и оборотов. Результаты отображаются в виде графиков зависимости КПД от: 1) силы тока при фиксированных оборотах, 2) частоты вращения при постоянной нагрузке. Отклонение КПД от паспортных значений более чем на 15% свидетельствует о неисправностях: износ щеток, межвитковое замыкание, пробой диодного моста.

Оптимизация КПД требует контроля состояния компонентов: натяжения ремня (проскальзывание увеличивает механические потери), чистоты контактов (окисление клемм снижает выходное напряжение), исправности охлаждающего вентилятора. Регулярные замеры на стенде позволяют выявить деградацию генератора до критических отказов.

Расчёт механических потерь на трение в узлах стартера

Механические потери в стартере возникают из-за трения в подшипниках, втулках, зубчатых зацеплениях и уплотнениях, снижая КПД и выходную мощность. Для точной диагностики неисправностей требуется количественная оценка этих потерь.

Ключевые параметры для расчёта включают угловую скорость вращения якоря, силу трения в контактных парах, геометрические характеристики узлов и свойства смазочных материалов. Потери напрямую влияют на потребляемый ток и крутящий момент.

Методика расчёта потерь

Основные этапы вычислений:

1. Определение сил трения:
   • В подшипниках качения: T_подш = f · P · d_ср / 2
   • В зубчатых передачах: T_зуб = μ · F_n · r
2. Расчёт мощности потерь:

   N_пот = Σ(T_i · ω)

   где T_i – момент трения в i-м узле, ω – угловая скорость.

3. Учёт влияния факторов:
   • Температура смазки (вязкость изменяется на 10-15% на 10°C)
   • Износ сопрягаемых поверхностей
   • Качество центровки валов

Узел трения	Коэффициент трения (μ)	Типовые потери мощности (%)
Подшипники скольжения	0.005–0.08	15–25%
Бендикс/венец маховика	0.06–0.12	30–45%
Щёточно-коллекторный узел	0.2–0.3	8–12%

Практическая проверка осуществляется путём замера тока холостого хода исправного стартера и сравнения с паспортными значениями. Превышение нормы на 10–15% указывает на критический износ трущихся пар.

Метод оценки остаточного магнитного поля после запуска

Остаточное магнитное поле в генераторе формируется после прекращения его работы и критически влияет на самовозбуждение при последующем запуске. Снижение его интенсивности приводит к затрудненному формированию напряжения на обмотках возбуждения, что проявляется как задержка или полное отсутствие зарядки после включения двигателя. Контроль данного параметра обязателен при диагностике причин "ленивой" зарядки системы.

Для оценки используют вольтметр постоянного тока, подключенный к клемме возбуждения генератора (маркировка "DF", "IND" или "F"). Замер выполняется при выключенном зажигании и отсутствии внешних нагрузок через 30-60 секунд после остановки двигателя. Нормативные значения варьируются в диапазоне 0.3-1.2 В в зависимости от модели генератора, причем падение ниже 0.2 В свидетельствует о критическом ослаблении поля.

Процедура выполнения замера

1. Заглушить двигатель, отключить все потребители электроэнергии.
2. Отсоединить штатный разъем регулятора напряжения.
3. Подключить щупы вольтметра к выводу обмотки возбуждения и массе корпуса генератора.
4. Зафиксировать показания прибора через 1 минуту после остановки ДВС.

Показания вольтметра (В)	Диагностируемое состояние
0.9 - 1.2	Норма для генераторов Bosch, Valeo
0.5 - 0.8	Допустимо для Hitachi, Mitsubishi
0.3 - 0.4	Требуется проверка щеток и контактных колец
0 - 0.2	Неисправность ротора (обрыв обмотки, замыкание)

Важно: при нулевых показаниях дополнительно проверяют цепь возбуждения на обрыв мультиметром в режиме омметра. Сопротивление обмотки ротора должно соответствовать спецификации производителя (обычно 2.1-4.8 Ом). Постоянное отсутствие остаточной намагниченности требует замены роторного узла.

Анализ шумовых характеристик при работе узлов на стенде

Шумовые характеристики являются критически важным диагностическим параметром при тестировании генераторов и стартеров на специализированном стенде. Анализ акустических сигналов позволяет выявить скрытые дефекты механических и электрических компонентов, которые не всегда проявляются при стандартных измерениях электрических параметров или визуальном контроле. Спектральный состав и уровень шума фиксируются высокочувствительными микрофонами или вибродатчиками, интегрированными в стенд для обеспечения объективной оценки.

Автоматизированные системы стенда сопоставляют полученные акустические профили с эталонными образцами исправных узлов, выделяя аномалии в реальном времени. Регистрируются как постоянные шумы (гул, вой), так и импульсные сигналы (щелчки, стуки), каждый из которых коррелирует с конкретными неисправностями: нарушением соосности валов, износом подшипников, межвитковым замыканием обмоток или дисбалансом якоря. Пороговые значения допустимого уровня шума устанавливаются в соответствии с техническими регламентами производителя транспортного средства.

Ключевые аспекты анализа

• Идентификация типа шума:
  • Высокочастотный свист – износ щеток генератора, нарушение контакта
  • Металлический гул – деформация крыльчатки вентилятора, дисбаланс ротора
  • Прерывистый треск – повреждение обгонной муфты стартера
• Методы обработки данных:
  1. Фурье-анализ для декомпозиции сложных сигналов
  2. Сравнение амплитудных пиков в критических частотных диапазонах
  3. Корреляция шумовых метрик с нагрузочными характеристиками

Тип дефекта	Характерный шум	Диагностируемый узел
Износ подшипников	Низкочастотный гул с модуляцией	Ротор генератора/стартера
Межвитковое замыкание	Высокочастотный писк под нагрузкой	Статорные обмотки
Дефект зубьев бендикса	Резкие щелчки при включении	Привод стартера

Интеграция акустического мониторинга в стендовые испытания минимизирует риск пропуска критических неисправностей на ранней стадии. Особое внимание уделяется анализу шумов при переходных режимах работы – запуске стартера и резком изменении нагрузки генератора, где проявляются 90% дефектов контактных групп. Результаты фиксируются в протоколе испытаний с указанием частотных диапазонов, в которых зафиксировано превышение нормативов.

Современные стенды используют адаптивные алгоритмы шумоподавления для фильтрации фоновых помех цеха, обеспечивая точность измерений до 2 дБА. Обязательная калибровка датчиков перед каждой серией тестов гарантирует воспроизводимость результатов при многократной проверке однотипных узлов, что принципиально важно для сертифицированных сервисных центров.

Техника безопасности при работе с высокими токами на стенде

Работа с высокими токами при тестировании генераторов и стартеров требует строгого соблюдения протоколов безопасности. Несоблюдение правил может привести к тяжелым поражениям электрическим током, термическим ожогам от искр или расплавленного металла, а также пожарам из-за перегрева кабелей.

Стенд должен эксплуатироваться только в специально оборудованных зонах с принудительной вентиляцией, негорючими покрытиями и отсутствием легковоспламеняющихся материалов. Обязательно использование средств индивидуальной защиты: диэлектрических перчаток, защитных очков и огнестойкой спецодежды на протяжении всего процесса тестирования.

Ключевые правила и процедуры

При подготовке и проведении испытаний:

• Проверка изоляции: Визуально контролируйте целостность силовых кабелей, клемм и зажимов перед каждым подключением.
• Порядок коммутации: Сначала соединяйте массовый провод ("минус") между стендом и АКБ/автомобилем, только затем подключайте "плюсовые" кабели.
• Деэнергизация: Все регулировки и замены тестируемых узлов выполняйте только после полного отключения питания стенда и отсоединения клемм.

Типичные опасные ситуации и меры предосторожности:

Риск	Причина	Профилактика
Электрическая дуга	Отсоединение под нагрузкой, плохой контакт	Использование инструментов с изолированными ручками; запрет операций под током
Перегрев проводников	Превышение тока, несоответствие сечения кабелей	Контроль номинальных параметров стенда; применение кабелей сечением ≥ 25 мм²
Взрыв АКБ	Искрение при подключении, нарушение вентиляции	Отключение АКБ перед коммутацией; проверка вентиляционных отверстий батареи

Дополнительные требования:

1. Обеспечьте доступ к аварийному отключению: кнопка экстренного останова должна находиться в зоне прямой досягаемости оператора.
2. Исключите работу в одиночку при токах свыше 200 А – необходим наблюдатель для оказания помощи в ЧС.
3. Проводите регулярный осмотр оборудования: замер сопротивления изоляции, тест УЗО стенда, контроль состояния контактов.

Обязательное использование защитного заземления оборудования

Защитное заземление стендов для тестирования генераторов и стартеров является критически важным требованием электробезопасности. Оно обеспечивает отвод опасного напряжения при пробое изоляции на металлические части оборудования, предотвращая поражение оператора электрическим током во время диагностических процедур.

Без надёжного контакта с землёй корпус стенда может оказаться под напряжением при внутренних неисправностях электроцепей. Это создаёт смертельную угрозу при одновременном прикосновении персонала к оборудованию и заземлённым элементам автомобиля (двигателю, раме или кузову).

Ключевые правила применения

Технические требования к контуру заземления:

• Сопротивление заземляющего устройства не должно превышать 4 Ом
• Использование медного провода сечением не менее 6 мм² с жёлто-зелёной изоляцией
• Жёсткое болтовое соединение с корпусом стенда через специальную клемму

Эксплуатационные процедуры:

1. Визуальная проверка целостности заземляющего провода перед каждым запуском стенда
2. Контроль надёжности контактов в точках подключения (стенд – шина заземления) ежеквартально
3. Замер сопротивления изоляции и петли "фаза-ноль" сертифицированными приборами 1 раз в год

Риск при отсутствии заземления	Последствия
Пробой фазы на корпус	Поражение оператора током до 380В при касании
Статическое напряжение	Искрообразование с риском возгорания паров топлива
Наведённые токи	Искажение показаний измерительных приборов

Категорически запрещается: использование труб отопления или водопровода в качестве заземлителей, последовательное соединение оборудования в заземляющей цепи, эксплуатация стенда при обрыве защитного проводника.

Предотвращение коротких замыканий при коммутации цепей

Короткие замыкания при работе со стендом диагностики генераторов и стартеров возникают при случайном соединении силовых проводов под нагрузкой или при нарушении изоляции. Это приводит к резкому скачку тока, повреждению оборудования, возгоранию проводки и выходу из строя проверяемых узлов.

Для предотвращения аварийных ситуаций перед коммутацией цепей необходимо убедиться в соответствии полярности подключения ("плюс" к "плюсу", "масса" к "минусу"), целостности изоляции всех кабелей и отсутствии оголённых участков проводки. Особое внимание уделяется исключению контакта инструментов с токоведущими частями при выполнении измерений.

Ключевые правила безопасной коммутации

Обязательная последовательность действий:

1. Полное обесточивание стенда перед подключением/отключением компонентов
2. Проверка мультиметром отсутствия напряжения на клеммах
3. Фиксация проводов в зажимах без перекручивания
4. Использование только кабелей с сечением, соответствующим токовой нагрузке

Технические средства защиты:

• Автоматические выключатели в силовых линиях
• Предохранители номиналом не выше 125% от максимального тока теста
• Диэлектрические коврики и накладки на клеммы
• Дублирующая изоляция на рукоятках инструментов

Типичная ошибка	Последствия	Мера предотвращения
Контакт "+" с корпусом	Оплавление проводки	Изоляция клеммных колодок
Перепутанная полярность	Выход из строя диодного моста	Цветовая маркировка кабелей
Нарушение изоляции	Искрение при вибрации	Регулярная проверка кабелей

При выполнении нагрузочных тестов запрещается изменять схемы подключения под напряжением. Все регулировки производятся после снятия нагрузки и подтверждения отключения питания контрольным прибором. В случае срабатывания защиты повторный запуск допускается только после выявления и устранения причины короткого замыкания.

Правила охлаждения узлов между циклами тестирования

Между последовательными циклами тестирования генератора или стартера на стенде критически важно обеспечить их полноценное охлаждение до безопасной температуры перед началом следующего цикла. Пренебрежение этим правилом ведет к перегреву, ускоренному износу компонентов, искажению результатов диагностики и риску выхода узлов из строя.

Основным методом является естественное охлаждение на воздухе. После завершения теста узел должен оставаться на стенде или быть снят с него, но не помещаться в закрытое пространство или рядом с источниками тепла. Запрещается начинать следующий тестовый цикл, пока температура узла не снизится до значения, рекомендованного производителем стенда и/или проверяемого оборудования, обычно близкого к температуре окружающей среды.

Ключевые аспекты организации охлаждения

• Приоритет естественного охлаждения: Это предпочтительный и самый безопасный метод. Обеспечьте хорошую вентиляцию рабочей зоны вокруг стенда.
• Контроль температуры:
  • Используйте встроенные датчики стенда или внешний контактный/бесконтактный (пирометр) термометр для мониторинга температуры корпуса статора (генератор) или корпуса (стартер).
  • Сверяйтесь с документацией на стенд и тестируемое оборудование для определения допустимых температурных диапазонов для старта следующего теста.
• Принудительное охлаждение (с осторожностью):
  • Допустимо только если позволяет конструкция стенда и это прямо указано в инструкции по эксплуатации.
  • Используйте вентиляторы, встроенные в стенд или внешние, направленные на узел только после полной остановки вращения ротора генератора или прекращения работы стартера.
  • Запрещено применять для охлаждения воду, сжатый воздух под высоким давлением или другие жидкости – это может привести к механическим повреждениям, коррозии и попаданию влаги внутрь узлов.
• Строгое соблюдение интервалов: Не сокращайте время паузы между тестами, даже если узел внешне кажется остывшим. Полное внутреннее охлаждение требует времени.

Параметр	Естественное охлаждение	Принудительное охлаждение (если разрешено)
Способ	Конвекция воздуха в помещении	Вентиляторы (стенда/внешние)
Когда применять	Всегда предпочтительно, основной метод	Только при острой нехватке времени и разрешении инструкции
Преимущества	Безопасно, не требует контроля, обеспечивает равномерное остывание	Сокращает время паузы между тестами
Риски/Ограничения	Требует больше времени	Риск перекоса ротора (генератор) струей воздуха, локальное переохлаждение, шум, пыль
Типичная целевая температура для старта нового теста	Генератор: 40-50°C (макс. до 60°C по спецификации стенда/узла) Стартер: 40-60°C (макс. до 70-80°C по спецификации стенда/узла)

Категорически запрещается проводить повторные тестовые циклы на перегретом генераторе или стартере. Перегрев приводит к необратимым последствиям: разрушение изоляции обмоток, отпайка диодов выпрямительного моста (генератор), деформация коллектора и щеточного узла, снижение мощности и ресурса, полный отказ узла. Соблюдение правил охлаждения – залог точной диагностики, безопасности и долговечности как тестового стенда, так и проверяемых агрегатов.

Контроль задымления и запаха гари во время испытаний

Наличие дыма или запаха гари при тестировании генератора или стартера указывает на критические неисправности: перегрев обмоток, короткое замыкание, разрушение изоляции или износ щеточного узла. Эти признаки требуют немедленного прекращения испытаний для предотвращения полного выхода оборудования из строя или возгорания.

Испытательный стенд должен быть оснащен системой принудительной вентиляции, отводящей продукты горения, а персонал обязан визуально контролировать тестируемые узлы каждые 30-60 секунд. Особое внимание уделяется зоне крепления клемм и корпусу – появление голубоватого (перегрев изоляции) или черного (горение проводки) дыма свидетельствует об аварийном состоянии.

Протокол действий при обнаружении

1. Немедленная остановка теста путем отключения питания стенда
2. Фиксация параметров в момент срабатывания защиты:
   • Показания вольтметра/амперметра
   • Температура корпуса (пирометр)
   • Локализация источника дыма
3. Проверка системы вентиляции на наличие задымленности в воздуховодах

Тип запаха/дыма	Вероятная причина	Проверяемые компоненты
Резкий запах горелой пластмассы	Плавление изоляции обмоток	Статор, ротор, проводка
Густой белый дым	Перегрев смазки подшипников	Втулки, подшипники скольжения
Искры с запахом озона	Пробой коллектора	Щеточный узел, ламели

После устранения неисправности проводят повторный запуск только при снижении температуры узла до 40°C и с уменьшенной нагрузкой на 50%. Появление даже слабого запаха при повторном тестировании требует окончательной остановки проверки и разборки агрегата.

Кадмирование контактов для снижения переходного сопротивления

Кадмирование представляет собой электрохимическое нанесение тонкого слоя кадмия на поверхность металлических контактов. Данный процесс выполняется в гальванических ваннах с использованием специальных электролитов, обеспечивающих равномерное покрытие и высокую адгезию защитного слоя к базовому материалу.

Основная цель кадмирования в стендах для проверки генераторов и стартеров – минимизация переходного сопротивления в точках подключения измерительных клещей или зажимов. Слой кадмия предотвращает окисление медных или стальных поверхностей под воздействием влаги, технических жидкостей и перепадов температур, сохраняя стабильные токопроводящие свойства.

Ключевые аспекты применения

Принцип снижения сопротивления: Кадмий образует на поверхности оксидную плёнку, которая, в отличие от окислов меди или железа, сохраняет высокую электропроводность. Это обеспечивает надёжный контакт при многократном подключении/отключении клемм стенда.

Технологические требования:

• Толщина покрытия – 8-12 мкм для баланса износостойкости и проводимости
• Обязательная пассивация хроматами для усиления антикоррозийных свойств
• Запрет на механическую обработку после нанесения (риск повреждения слоя)

Эксплуатационные преимущества на стендах:

1. Снижение погрешности измерений за счёт стабильного контакта
2. Увеличение межсервисного интервала контактных групп
3. Предотвращение локального перегрева в силовых цепях

Параметр	Без покрытия	С кадмированием
Сопротивление контакта (мОм)	3.5-5.0	0.8-1.2
Срок сохранения свойств	6-12 месяцев	5-7 лет
Допустимая сила тока (А)	до 300	до 600

Контроль качества: Проверка толщины покрытия осуществляется магнитным или вихретоковым методом, а целостность слоя – солевыми тестами (например, распыление NaCl с последующей визуализацией коррозии). Повреждённые контакты подлежат замене, так как восстановление кадмиевого слоя в условиях сервиса невозможно.

Проверка точности калибровки измерительных приборов стенда

Периодическая верификация точности калибровки измерительных приборов стенда – обязательное условие для получения достоверных результатов тестирования генераторов и стартеров. Пренебрежение этой процедурой приводит к некорректной диагностике, ложным показаниям напряжения, тока или сопротивления, и, как следствие, к ошибочному заключению об исправности узлов.

Проверка выполняется с помощью эталонных приборов или калиброванных нагрузочных устройств, чья точность подтверждена сертификатами метрологической службы. Сравнение показаний стендового оборудования с эталонными значениями позволяет выявить отклонения, дрейф параметров или систематические погрешности, возникшие в процессе эксплуатации.

Ключевые этапы процедуры

• Подготовка эталонов: Использование поверенных мультиметров, амперметров, вольтметров и нагрузочных реостатов с известной погрешностью, не превышающей допустимую для стенда.
• Контроль напряжения: Подача стабильного эталонного напряжения от калиброванного источника на входы стенда и фиксация отклонений в показаниях табло.
• Контроль тока: Подключение эталонной нагрузки (например, прецизионного шунта) в цепь измерения тока стенда, сравнение значений силы тока под нагрузкой.
• Проверка тахометра: Применение калибратора частоты вращения или мотора с эталонным датчиком для сверки показаний скорости вращения ротора.

Требования к периодичности: Интервалы между проверками устанавливаются производителем стенда (обычно 6-12 месяцев) и регламентируются внутренними инструкциями предприятия. Внеплановая калибровка обязательна после ремонта измерительных модулей, замены датчиков или при механических воздействиях на оборудование.

Документирование результатов – неотъемлемая часть процесса. Протокол проверки должен включать:

1. Дату проведения и данные поверителя.
2. Идентификаторы эталонных приборов и их сроки поверки.
3. Измеренные значения и выявленные отклонения.
4. Заключение о пригодности стенда к эксплуатации или необходимости корректировки.

Контролируемый параметр	Допустимая погрешность	Метод устранения отклонений
Напряжение постоянного тока	±(0.5% + 0.1 В)	Корректировка через ПО стенда или калибровку АЦП
Сила тока (до 1000 А)	±1%	Калибровка шунта/датчика тока, обновление коэффициентов усиления
Частота вращения	±10 об/мин (до 3000 об/мин)	Настройка параметров датчика Холла/индуктивного датчика
Сопротивление изоляции	±5%	Проверка целостности измерительных цепей, калибровка мегаомметра стенда

Отклонения, превышающие установленные нормы, требуют немедленной корректировки – программной калибровки через служебное меню стенда, регулировки аппаратных компонентов или замены неисправных датчиков. Эксплуатация стенда с неподтвержденной точностью измерений приравнивается к нарушению технологического регламента.

Регламент обслуживания контактных групп и подвижных частей

Периодичность обслуживания контактных групп и подвижных элементов стенда определяется интенсивностью эксплуатации и указаниями производителя. Минимальный регламент включает ежесменную проверку состояния поверхностей и еженедельный комплексный осмотр с очисткой. Пренебрежение процедурами приводит к погрешностям измерений, искрению и выходу оборудования из строя.

Основные объекты обслуживания: токоподводящие клеммы, зажимные механизмы фиксации стартеров/генераторов, подвижные каретки позиционирования, шарнирные соединения измерительных щупов. Особое внимание уделяется зонам с механическим трением и электрическим контактом под нагрузкой.

План технического обслуживания

Операция	Периодичность	Технология выполнения
Очистка контактов	После каждой смены	Удаление оксидной пленки специальной пастой или мелкозернистой шкуркой (без абразивных частиц)
Проверка усилия зажима	Еженедельно	Калибровка пружинных механизмов динамометром согласно паспорту стенда
Смазка направляющих	Ежемесячно	Нанесение термостойкого силиконового состава на подвижные элементы кареток
Диагностика износа	Ежеквартально	Замер толщины контактных пластин микрометром, замена при отклонении >15% от номинала

Критические требования безопасности: все работы выполняются при отключенном питании стенда. Запрещено использование легковоспламеняющихся очистителей. После обслуживания проверяется отсутствие остатков смазки на контактных поверхностях.

Признаки необходимости внепланового обслуживания:

• Видимые искры в зоне контактных групп при работе
• Нестабильные показатели приборов при повторных измерениях
• Заедание подвижных механизмов позиционирования
• Температура клемм выше 70°C при номинальной нагрузке

Способы устранения паразитных вибраций корпуса при работе

Паразитные вибрации стенда при испытаниях генераторов и стартеров возникают из-за дисбаланса вращающихся узлов, резонансных явлений или неправильной установки оборудования. Они искажают результаты измерений, ускоряют износ компонентов и создают акустический дискомфорт.

Эффективное подавление вибраций требует системного подхода, включающего диагностику источника колебаний, механическое подавление и контроль параметров работы. Ключевые методы устранения разделяются на конструктивные и эксплуатационные.

Основные методы устранения вибраций

1. Балансировка вращающихся частей
   • Динамическая балансировка ротора генератора/стартера на специальном оборудовании
   • Корректировка массы ротора установкой балансировочных грузов
2. Виброизоляция агрегатов
   • Установка демпфирующих прокладок из резины или полиуретана между корпусом и крепежом
   • Применение пружинных виброопор для тяжёлых стендов
3. Контроль крепления и соосности
   • Проверка момента затяжки крепёжных болтов динамометрическим ключом
   • Юстировка соосности вала тестируемого агрегата и приводного механизма
4. Активное демпфирование
   • Наклейка вибропоглощающих материалов на внутренние поверхности корпуса
   • Установка резонансных инерционных демпферов в зонах пиковых колебаний

Тип проблемы	Способ устранения	Контрольный параметр
Дисбаланс ротора	Динамическая балансировка	Амплитуда вибрации ≤ 0.05 мм
Резонанс корпуса	Установка демпферов	Снижение уровня шума на 15-20 дБ
Ослабление крепежа	Регламентная протяжка соединений	Момент затяжки по техдокументации

Для критичных случаев применяют частотный анализ вибраций с помощью акселерометров, что позволяет точно идентифицировать источник колебаний. Регулярная проверка состояния виброопор и демпферов обязательна после 500 циклов испытаний.

Комплексное применение перечисленных методов гарантирует стабильную работу стенда и точность диагностики. Особое внимание уделяют виброизоляции при установке стенда на перекрытиях с низкой резонансной частотой.

Чистка токоведущих дорожек от окислов после тестирования

После завершения цикла тестирования генератора или стартера на стенде, на контактных поверхностях токоведущих дорожек и клеммах неизбежно образуются окислы и нагар. Эти продукты являются следствием прохождения значительных токов и взаимодействия металла с воздухом, особенно при возможном искрении в местах неидеального контакта.

Накопление окислов резко ухудшает проводимость контактов, что ведет к нескольким критическим проблемам: во-первых, искажаются результаты последующих измерений (падение напряжения на контактах, некорректные показания тока/напряжения), во-вторых, увеличивается сопротивление в цепи, вызывая локальный перегрев контактов и потенциальное оплавление пластика стенда или дорожек, и в-третьих, сокращается общий ресурс самого испытательного оборудования.

Правила и методы чистки

Для поддержания точности измерений и долговечности стенда обязательна регулярная чистка контактных поверхностей. Допустимы только безопасные для металла и изоляционных материалов методы:

• Механическая чистка неметаллическими инструментами:
  • Использование ластика для карандашей (стирательной резинки) – эффективно удаляет свежие, не застарелые окислы и нагар с медных дорожек.
  • Аккуратное применение деревянного или пластикового скребка для удаления более стойких загрязнений. Категорически запрещено использование металлических щеток, ножей или наждачной бумаги – они повреждают поверхность дорожек, создавая канавки, в которых окислы накапливаются еще быстрее.
• Химическая чистка:
  • Обработка контактов техническим (изопропиловым) спиртом или специализированным очистителем электронных контактов с помощью безворсовой салфетки или ватной палочки. Спирт растворяет загрязнения и жировые пленки, не оставляя следов после испарения.
  • Для сильно окисленных или труднодоступных контактов допустимо кратковременное применение качественного контактного очистителя с последующей тщательной протиркой насухо.
• Ультразвуковая чистка (для съемных контактных элементов): Погружение съемных клемм или пластин в ванну со специальным моющим раствором, где ультразвуковые колебания эффективно удаляют стойкие загрязнения из всех микропор. После чистки обязательна промывка и сушка.

После любой чистки контактные поверхности должны быть тщательно просушены. Перед следующим использованием стенда рекомендуется визуально проконтролировать чистоту и целостность дорожек и клемм.

Метод чистки	Эффективность	Риск повреждения	Рекомендуемая частота
Ластик / Неметаллический скребок	Средняя (свежие окислы)	Низкий (при аккуратном использовании)	После каждого теста / Ежедневно
Спирт / Очиститель контактов	Хорошая	Очень низкий	После серии тестов / По мере видимого загрязнения
Ультразвуковая ванна	Очень высокая	Низкий (только для съемных деталей)	Периодически (раз в месяц/квартал) или при сильном загрязнении

Контроль состояния смазки в подшипниках вращающихся элементов

Состояние смазки в подшипниках генератора и стартера является критически важным фактором для их надежной работы и долговечности во время испытаний на стенде. Недостаточное количество или неудовлетворительное качество смазочного материала приводит к резкому увеличению трения, перегреву подшипниковых узлов, ускоренному износу дорожек качения и тел качения, возникновению задиров и, в конечном итоге, к заклиниванию ротора. Это не только искажает результаты проверки параметров узла (ток, напряжение, мощность, потребляемый ток стартера, скорость вращения), но и может привести к выходу из строя самого испытуемого агрегата или даже к повреждению стенда.

Регулярный контроль смазки позволяет своевременно выявить проблемы, такие как высыхание, загрязнение абразивными частицами или продуктами износа, вымывание или утечку смазки, а также ее термическую деградацию. Пренебрежение этим этапом обслуживания стенда и проверяемых узлов значительно повышает риск ложных отказов во время тестирования, снижает точность диагностики и сокращает ресурс как проверяемых генераторов/стартеров, так и опорных подшипников самого испытательного оборудования.

Методы и правила контроля смазки

Контроль состояния смазки в подшипниках вращающихся элементов стенда и проверяемых агрегатов включает несколько обязательных процедур:

1. Визуальный осмотр и проверка наличия смазки:
   • Перед установкой генератора/стартера на стенд визуально оцените наличие смазки в подшипниках агрегата (где это конструктивно возможно без разборки, например, через дренажные отверстия или по состоянию сальников).
   • Регулярно осматривайте подшипниковые узлы самого стенда (опоры валов привода, натяжные ролики) на предмет видимых утечек смазки (масляные или консистентные пятна, подтеки).
   • Проверяйте состояние защитных пыльников и сальников на целостность.
2. Контроль рабочей температуры:
   • Во время работы стенда (особенно при длительных или нагруженных тестах) контролируйте температуру корпусов подшипников генератора, стартера и стенда с помощью пирометра или термопар.
   • Значительное превышение нормальной рабочей температуры (обычно не более 70-80°C для большинства узлов) – прямой признак недостатка смазки, ее несоответствия или чрезмерного трения.
3. Акустический контроль:
   • Внимательно прислушивайтесь к работе вращающихся элементов. Появление посторонних шумов: усиленного гула, скрежета, треска, "сухого" трения – явный индикатор проблем со смазкой в подшипниковом узле.
   • Использование стетоскопа или акустического датчика позволяет точнее локализовать источник шума.
4. Плановое техническое обслуживание (ТО):
   • Строго соблюдайте регламент ТО подшипниковых узлов стенда, указанный в его инструкции по эксплуатации. Это включает регулярную замену или пополнение смазки через пресс-масленки (для консистентной смазки) и контроль уровня масла (в подшипниковых узлах жидкостной смазки).
   • Используйте только рекомендованные производителем стенда типы и марки смазочных материалов.
   • При проверке генераторов/стартеров с явными признаками износа подшипников (люфт, шум) или с пробегом, близким к ресурсу подшипников, рекомендуется их замена или, как минимум, пополнение смазки перед тестированием (если конструкция позволяет).

Особенности тестирования стартеров с редукторным приводом

При проверке редукторных стартеров на стенде ключевое внимание уделяется специфике их конструкции. Редуктор (обычно планетарный) между якорем и бендиксом увеличивает крутящий момент при снижении частоты вращения, что требует корректировки параметров испытаний по сравнению с классическими моделями. Необходимо точно контролировать момент сопротивления при прокрутке маховика стенда, так как избыточная нагрузка может привести к повреждению зубчатой передачи внутри стартера.

Типичные неисправности редукторных стартеров проявляются иначе: заклинивание шестерен, износ сателлитов или водила планетарного механизма, разрушение подшипников редуктора. Эти дефекты часто вызывают характерный металлический стук или вибрацию при работе, что фиксируется датчиками стенда. Обязательна проверка отсутствия люфтов в редукторе при смене направления вращения – это выявляет скрытые проблемы трансмиссии стартера.

Критические параметры проверки

• Ток потребления в режиме холостого хода: Превышение нормы указывает на механическое заедание в редукторе или подшипниках.
• Скорость вращения бендикса: Должна быть ниже, чем у прямоприводных стартеров (обычно 3000-4000 об/мин), но с увеличенным моментом.
• Сила сжатия пружины обгонной муфты: Контролируется для предотвращения проскальзывания под нагрузкой.

Этап теста	Отличия от обычного стартера	Риски при нарушении
Фиксация в стенде	Требует адаптера для крепления корпуса редуктора	Перекос и повреждение шестерен
Измерение момента	Учитывается КПД редуктора (≈85-90%)	Ложное заключение о исправности
Анализ шумов	Характерный высокочастотный звук шестерен	Пропуск износа сателлитов

Важно: После длительной прокрутки под нагрузкой обязателен контроль температуры корпуса редуктора – локальный перегрев свидетельствует о недостаточной смазке или задирах в зацеплении. Для точной диагностики рекомендуется сравнивать показатели с паспортными данными производителя стартера, так как передаточные числа редукторов различаются.

Диагностика генераторов с двойной системой охлаждения

Генераторы с двойным охлаждением (внутренним и внешним) требуют особого подхода при тестировании на стенде. Стандартные процедуры проверки дополняются контролем температурных режимов и эффективности воздушных потоков, что критично для выявления скрытых неисправностей.

Основная сложность диагностики связана с имитацией реальных условий работы: стенд должен воспроизводить не только электрические нагрузки, но и тепловое воздействие. Без этого невозможно выявить проблемы, проявляющиеся исключительно при нагреве компонентов до рабочих температур.

Ключевые аспекты диагностики

При проверке на стенде обязательно выполняют:

• Контроль температурных показателей обмоток статора и ротора при разных нагрузках (20%-50%-100%)
• Проверку производительности вентиляционных каналов: замер воздушного потока на входе/выходе
• Анализ работы термодатчиков и системы автоматической регулировки охлаждения

Критически важные параметры для оценки:

Параметр	Нормальное значение	Отклонение
Температура обмоток	≤ 105°C (при max нагрузке)	Превышение → риск межвиткового замыкания
Перепад давления воздуха	≥ 15 мБар	Снижение → засор каналов
Сопротивление изоляции	≥ 100 МОм	Падение → утечки через загрязнения

Последовательность нагрузочных тестов:

1. Прогрев генератора на холостом ходу (5 минут)
2. Циклическое нагружение с шагом 20% от номинала
3. Фиксация параметров при каждой нагрузке (Uвых, Iотд, t°)
4. Проверка отклика системы охлаждения на скачки нагрузки

Важно: диагностику завершают имитацией экстремальных условий – 120% нагрузка в течение 10 минут с параллельным контролем тепловых деформаций корпуса и сохранения номинального напряжения.

Порядок оформления протокола испытаний с фиксацией параметров

Протокол испытаний формируется непосредственно во время диагностики генератора и стартера с обязательным указанием даты проведения работ, модели проверяемого оборудования и идентификационных данных автомобиля (VIN, госномер). Фиксируются все этапы тестирования: подготовка стенда, подключение оборудования, последовательность измерений и условия окружающей среды (температура, напряжение бортовой сети).

Каждый замер параметров вносится в табличную часть документа с указанием нормированных значений и фактических показателей. Обязательно отмечаются отклонения от допустимых диапазонов, временные метки проведения замеров и реакция оборудования на нагрузочные тесты. Данные дополняются комментариями специалиста о характере неисправностей при их обнаружении.

Ключевые разделы протокола

• Идентификационные данные: Модель генератора/стартера, VIN ТС, пробег, дата испытаний
• Условия тестирования: Напряжение источника питания, температура, влажность
• Таблица параметров генератора:

  Параметр	Норма	Факт
  Напряжение холостого хода	13.2-14.7В	[значение]
  Ток отдачи под нагрузкой	≥ номинала	[значение]
  Сопротивление изоляции	>1 МОм	[значение]

• Таблица параметров стартера:

  Параметр	Норма	Факт
  Потребляемый ток	< номинала+15%	[значение]
  Частота вращения	> 2800 об/мин	[значение]
  Падение напряжения	< 0.5В	[значение]

• Заключение: Соответствие/несоответствие нормам, рекомендации по ремонту

Документ подписывается ответственным специалистом с расшифровкой подписи и заверяется печатью сервисного центра. Электронная копия протокола сохраняется в базе данных, бумажный экземпляр передается заказчику вместе с дефектным актом при выявлении неисправностей.

Критерии выдачи заключения о пригодности агрегата к эксплуатации

Заключение о пригодности генератора к эксплуатации выдается при соответствии следующим параметрам: номинальное выходное напряжение в диапазоне 13.5–14.7 В для 12-вольтовых систем при рабочих оборотах; стабильность напряжения (±0.5 В) при скачках нагрузки от 30% до 100%; ток отдачи не ниже 90% от паспортного значения; отсутствие просадок напряжения при включении всех потребителей; допустимый уровень пульсаций (не более 0.5 В для современных авто).

Для стартера обязательными критериями являются: потребляемый ток в пределах технических норм модели (обычно 80–350 А в зависимости от типа ДВС); скорость вращения якоря ≥ 2500 об/мин без нагрузки; отсутствие заеданий и биений; моментальное срабатывание втягивающего реле с четкой фиксацией бендикса; усилие отключения реле при падении напряжения до 6–8 В; целостность зубьев бендикса и отсутствие пробоя обмоток на корпус.

Дополнительные условия допуска

• Механическая целостность: отсутствие трещин корпуса, люфтов подшипников, повреждений шкива и вентилятора
• Электрическая безопасность: сопротивление изоляции ≥ 100 кОм, исправность диодного моста (падение напряжения на диодах ≤ 0.7 В)
• Термическая стабильность: температура узлов не превышает 95°C после 15 минут работы под нагрузкой
• Акустические показатели: отсутствие скрежета, вибраций и нехарактерных шумов при функционировании

Агрегат бракуется при выявлении любых отклонений от норм, зафиксированных в технической документации производителя стенда и регламентах ГОСТ Р 51709-2001. Заключение оформляется только после трех циклов тестирования с идентичными результатами.

Выявление ложных срабатываний защитных систем стенда

Ложные срабатывания защитных систем стенда возникают при некорректной интерпретации данных или внешних помехах, приводя к ошибочным заключениям о неисправности генератора/стартера. Они провоцируют необоснованную замену исправных узлов, увеличивают время диагностики и снижают доверие к оборудованию. Типичные триггеры включают скачки напряжения в сети, плохой контакт клемм, электромагнитные наводки от стороннего оборудования.

Минимизация ложных тревог требует системного подхода: предварительной калибровки измерительных модулей, контроля условий тестирования и анализа истории срабатываний. Критически важно исключать влияние человеческого фактора через строгое соблюдение протоколов подключения и эксплуатации стенда. Регулярная верификация защитных контуров эталонными нагрузками подтверждает их адекватность.

Алгоритм диагностики ложных срабатываний

1. Проверка физических соединений:
   • Контроль затяжки клемм на тестируемом агрегате и стенде
   • Осмотр целостности кабелей (особенно токовых шин и сигнальных линий)
2. Валидация условий теста:
   • Замер напряжения холостого хода сети перед запуском
   • Исключение параллельной работы сварочных аппаратов/компрессоров
3. Сравнение с эталоном:
   • Повторный тест заведомо исправного узла
   • Фиксация параметров при срабатывании защиты в журнале событий

Тип защиты	Причина ложного срабатывания	Метод проверки
Токовая отсечка	КЗ в измерительной цепи	Заменить токовые клещи, проверить шунт
Термозащита	Неисправность датчика стенда	Прогрев эталонного резистора с пирометром
Контроль полярности	Окисление контактов АКБ	Замер падения напряжения на клеммах под нагрузкой

Правила отбраковки узлов по результатам стендовых испытаний

Отбраковка стартера осуществляется при выявлении следующих несоответствий: потребляемый ток превышает паспортные значения производителя, скорость вращения якоря ниже установленной нормы, наблюдается нестабильная работа или заклинивание. Дополнительными основаниями служат повышенный уровень шума, свидетельствующий об износе втулок или шестерен, а также визуально обнаруженные повреждения корпуса, коллектора или обмоток.

Генератор подлежит отбраковке при несоответствии выходных параметров: напряжение не достигает номинального значения под нагрузкой, токоотдача ниже заявленной характеристики или присутствуют недопустимые пульсации напряжения. Также бракуются узлы с пробоями изоляции обмоток, перегревом статора или подшипников, механическими повреждениями крыльчатки, признаками межвиткового замыкания или износа щеток свыше допустимого предела.

Ключевые критерии и процедуры

• Сравнение с эталонными показателями: Все измеренные параметры (ток, напряжение, скорость вращения) сверяются с техническими нормативами для конкретной модели узла.
• Анализ графиков и диаграмм: Оценка формы выходного напряжения генератора (синусоидальность) и характеристик стартера под нагрузкой на экране стенда.
• Визуальный и аудиальный контроль: Фиксация искрения коллектора, посторонних шумов (скрежет, стук), вибраций, течей масла или следов перегрева.

Узел	Контролируемый параметр	Основание для отбраковки
Стартер	Потребляемый ток (хол. прокрутка)	Превышение паспортного значения >15%
	Обороты холостого хода	Снижение против нормы >10%
Генератор	Выходное напряжение (под нагрузкой)	Отклонение от 13.8-14.7В >0.5В
	Токоотдача (при ном. оборотах)	Недостижение 70% от номинала

1. Фиксация результатов: Занесение всех измеренных значений и наблюдаемых дефектов в протокол испытаний с указанием модели узла.
2. Принятие решения: Сопоставление данных с допусками. Узел бракуется при превышении хотя бы одного критического параметра.
3. Маркировка: Наклейка бирки с указанием дефекта (например: "Повышенный ток", "Недовыработка напряжения") на забракованный узел.

Список источников

При подготовке материалов о стендах для диагностики генераторов и стартеров использовались специализированные технические ресурсы и нормативная документация. Основное внимание уделялось актуальным методикам тестирования и требованиям безопасности.

Ниже представлен перечень ключевых источников, содержащих принципы работы оборудования, стандарты проведения испытаний и рекомендации по эксплуатации диагностических комплексов.

Нормативные и технические материалы

1. ГОСТ Р 52230-2004 "Оборудование для испытания электрооборудования автомобилей. Общие технические условия"
2. РД 37.009.024-92 "Методика проверки стартеров и генераторов на автотранспортных средствах"
3. Техническая документация производителей стендов: Autoelectric, Launch, Bosch
4. Учебное пособие: "Диагностика электрооборудования автомобилей" (авт. Петров Д.И., 2021 г.)
5. Журнал "Автосервис: Практика и технологии", №4 2022 - статья "Современные методы тестирования систем запуска"
6. Производственная инструкция ПИ 114-2020 "Требования безопасности при работе с диагностическим оборудованием"

Видео: Самодельный стенд для проверки генераторов и стартеров 12-24В


• Плюсы срочной продажи автомобиля

• Porsche 911 - элитный автомобиль с массовой популярностью

• Зимние шины 215/65 R16 - модели, параметры и мнения владельцев
