Проверка автомобильного реле мультиметром - пошаговый алгоритм

Статья обновлена: 18.08.2025

Реле – критически важный компонент электросистемы автомобиля, управляющий мощными потребителями: фарами, стартером, топливным насосом.

Выход реле из строя парализует работу ключевых узлов, имитируя сложные поломки. Проверка мультиметром исключает ложную диагностику и экономит средства.

Эта инструкция поможет точно определить состояние реле за 5 минут без помощи автоэлектрика.

Поиск реле в моторном отсеке

Основное место расположения реле – монтажный блок, который часто размещается в моторном отсеке. Этот блок представляет собой пластиковый корпус с крышкой, содержащей схему или список установленных элементов. Конструкция и расположение блока варьируются в зависимости от марки и модели автомобиля.

Типичные зоны поиска блока реле:

• Около аккумуляторной батареи (слева или справа)
• Под капотом у лобового стекла (ближе к водительской или пассажирской стороне)
• Рядом с главным предохранителем или блоком предохранителей
• На внутренней стороне крыла (за защитными кожухами)

Идентификация реле

После обнаружения монтажного блока выполните следующие действия:

1. Снимите защитную крышку блока, отщелкнув крепления.
2. Изучите схему на обратной стороне крышки или в руководстве по эксплуатации авто. Обозначения реле обычно включают:
   • Функцию (например: «Топливный насос», «Стартер», «Вентилятор охлаждения»)
   • Номер позиции на блоке (R1, R2, K5 и т.д.)
3. Сопоставьте графическую схему с физическим расположением реле в гнездах.

Ключевые визуальные признаки реле:

Форма	Куб или параллелепипед (чаще всего 15x15x25 мм)
Выводы	4-6 металлических контактов снизу
Маркировка	Цифробуквенный код на корпусе (например: 12V, 30А, V23079)

Определение схемы расположения контактов

Перед проверкой реле мультиметром необходимо точно идентифицировать назначение каждого контакта. Большинство автомобильных реле имеют 4 или 5 выводов стандартной распиновки, но возможны исключения в зависимости от модели авто и типа реле.

Найдите схему контактов на корпусе реле – она обычно нанесена в виде рельефного рисунка с цифровыми обозначениями. Если маркировка отсутствует или нечитаема, потребуется электрическая схема конкретного автомобиля из руководства по ремонту.

Стандартная распиновка реле

Основные обозначения контактов:

• 85 и 86: Выводы катушки управления (подача напряжения активирует реле)
• 30: Общий контакт (COM), постоянный "+" от источника питания
• 87: Нормально разомкнутый контакт (NO), замыкается с 30 при срабатывании
• 87a (в 5-контактных): Нормально замкнутый контакт (NC), размыкается с 30 при активации

Расположение выводов в типовых реле:

Тип реле	Контакты (вид снизу)
4-контактное	Ряд 1: 85 | 86 Ряд 2: 87 | 30
5-контактное	Ряд 1: 85 | 86 Ряд 2: 87a | 87 Центр: 30

Внимание! У миниатюрных реле и реле нестандартной формы распиновка может отличаться. Всегда проверяйте маркировку на корпусе или сверяйтесь с сервисной документацией перед измерениями.

Фиксация номера реле на корпусе

Перед демонтажем реле обязательно зафиксируйте его расположение в монтажном блоке и перепишите маркировку с корпуса. Большинство реле имеют уникальный цифровой или буквенно-цифровой код (например, 12.3777, H4, 30/40), который критичен для поиска замены и сверки характеристик.

Используйте телефон для фотографирования: сделайте минимум два снимка – крупный план корпуса реле с видимым номером и общий вид монтажного блока с установленным реле. Если маркировка стерта, сверьтесь с электросхемой автомобиля или технической документацией для идентификации.

Порядок действий при фиксации данных

1. Включите ручной тормоз и заглушите двигатель
2. Найдите блок предохранителей (часто расположен в салоне у ног водителя или под капотом)
3. Очистите корпус реле от пыли сухой кистью для четкого чтения маркировки
4. Запишите в блокнот:
   • Точный номер реле (пример: 0.332.207.004)
   • Расположение в блоке (ряд/колонка – А3, В5 и т.д.)
   • Цвет корпуса и количество контактов

Тип маркировки	Пример	Где искать
Штамповка	V23074-A1001-X331	Верхняя крышка
Наклейка	5WK9 6683	Боковая грань
Лазерная гравировка	0332019150	Нижняя часть

Важно: Не полагайтесь на память – идентичные по форме реле могут иметь разное напряжение срабатывания или коммутационный ток. Перепутанное реле при установке вызывает короткое замыкание или отказ системы (топливный насос, фары, стартер).

Если номер не читается, используйте альтернативные методы идентификации: сравните цвет корпуса и схему контактов с соседними реле, найдите описание блока предохранителей в руководстве пользователя или снимите аналогичное реле из соседнего разъема (при условии одинаковой маркировки).

Снятие защитного пластикового кожуха

Определите расположение защитного кожуха реле в моторном отсеке или блоке предохранителей. Обычно он фиксируется пластиковыми защелками или винтами по периметру. Убедитесь, что зажигание автомобиля выключено, а ключ извлечен из замка.

Внимательно осмотрите крепления кожуха перед демонтажем. Используйте плоскую отвертку с широким жалом или специальный пластиковый монтажный инструмент, чтобы минимизировать риск повреждения хрупких защелок. Избегайте чрезмерного усилия при поддевании элементов.

Порядок действий

1. Найдите все точки крепления кожуха (обычно 4-6 защелок по углам и/или винты в центре)
2. При наличии винтов:
   • Используйте крестовую отвертку подходящего размера
   • Выкрутите винты против часовой стрелки
   • Сложите крепежные элементы в магнитную емкость
3. Для защелок:
   • Вставьте инструмент в технологический паз между кожухом и панелью
   • Аккуратно отожмите фиксатор внутрь, придерживая кожух второй рукой
   • Последовательно освободите все защелки
4. Потяните кожух строго вертикально вверх без перекоса

Тип крепления	Инструмент	Особенности
Пластиковые защелки	Пластиковый лопатка / широкая плоская отвертка	Поддевать под углом 45°, не скручивать
Винты Torx	Биты T10-T15	Проверить маркировку на головке крепежа
Комбинированное крепление	Набор отверток + съемник клипс	Сначала винты, затем защелки

Важно: Снятый кожух сразу разместите на чистой ровной поверхности внутренней стороной вверх. Избегайте контакта с горячими или острыми элементами подкапотного пространства. При наличии загрязнений на посадочном месте – очистите его до установки обратно.

Демонтаж реле из посадочного гнезда

Перед началом любых работ с электрооборудованием автомобиля обязательно отсоедините отрицательную клемму аккумуляторной батареи (АКБ). Это исключит риск короткого замыкания, повреждения оборудования и получения травм. Убедитесь, что ключ зажигания вынут из замка и находится в вашем кармане.

Найдите нужное реле на блоке предохранителей и реле. Его расположение обычно указано на крышке блока или в руководстве по эксплуатации вашего автомобиля. Визуально идентифицируйте реле, которое требует проверки, ориентируясь на схему или описание в мануале.

Процедура извлечения реле

Реле устанавливается в гнездо с помощью штыревых контактов и фиксируется в нем защелками или плотной посадкой. Никогда не прикладывайте чрезмерное усилие, пытаясь его выдернуть.

1. Захватите реле пальцами за корпус, стараясь держаться ближе к основанию, где он входит в гнездо. Корпус большинства стандартных реле имеет прямоугольную или квадратную форму.
2. Потяните реле строго вертикально вверх относительно плоскости блока предохранителей. Движение должно быть плавным, без перекоса.
3. Если реле сидит очень плотно и не поддается рукам, можно аккуратно использовать плоскогубцы. Обязательно захватывайте только пластиковый корпус реле, а не металлические контакты! Сожмите корпус ближе к основанию и потяните вверх. Избегайте сдавливания центральной части корпуса, где расположена катушка и контакты.
4. Как только реле выйдет из зацепления с фиксаторами гнезда, оно легко извлечется.

Внимание: Никогда не пытайтесь выковыривать реле отверткой или другим острым предметом, вводя его между корпусом реле и гнездом. Это почти гарантированно приведет к поломке пластиковых элементов гнезда или самого реле.

После извлечения внимательно осмотрите штыревые контакты реле на предмет окисления, загрязнения или механических повреждений. Запомните или сфотографируйте ориентацию реле в гнезде (какой стороной оно было повернуто), это критически важно для его правильной установки обратно после проверки.

Очистка контактов реле от загрязнений

Загрязненные контакты реле вызывают повышение переходного сопротивления, что приводит к нестабильной работе устройства, перегреву и полному отказу. Окислы, нагар и пыль нарушают электрический контакт между подвижными элементами, препятствуя прохождению тока даже при исправной катушке.

Очистка необходима при визуальном обнаружении темных пятен, коррозии или после измерения сопротивления контактов мультиметром, показавшего значения выше 0.5 Ом. Процедуру выполняйте только на демонтированном реле при отключенном питании автомобиля.

Порядок очистки контактов

1. Аккуратно разберите корпус реле, отсоединив фиксаторы или отпаяв контакты при необходимости
2. Визуально определите тип загрязнения:
   • Окислы: белесый или зеленоватый налет
   • Нагар: черные сажистые отложения
   • Задиры: механические повреждения поверхностей
3. Обработайте контактные группы:

   Тип загрязнения	Инструмент	Техника
   Легкие окислы	Специальная жидкость-очиститель	Нанести на ватную палочку, протереть контакты
   Стойкие отложения	Стекловолоконная щетка	Аккуратные движения вдоль контактной пластины
   Сильный нагар	Наждачная бумага 800-1000 грит	Легкие круговые движения без усиленного нажима

4. Удалите остатки абразива сжатым воздухом или мягкой кистью
5. Протрите контакты безворсовой салфеткой, смоченной в изопропиловом спирте

Категорически запрещено: Использовать напильники, грубые абразивы или растворители, оставляющие масляную пленку. После сборки обязательно проверьте сопротивление контактов мультиметром в режиме прозвонки - значение должно быть близко к 0 Ом.

Визуальный осмотр на дефекты корпуса

Тщательно осмотрите корпус реле со всех сторон при хорошем освещении. Обратите внимание на любые видимые повреждения: глубокие царапины, вмятины или трещины. Нарушение целостности оболочки может привести к попаданию влаги, пыли или окислению внутренних контактов.

Проверьте зону выводных контактов и места пайки на предмет темных пятен, подгаров или оплавлений пластика. Эти признаки часто указывают на перегрев реле из-за перегрузки или плохого контакта в цепи. Особое внимание уделите области вокруг металлических штырей.

Ключевые элементы для проверки:

• Трещины и сколы: Даже мелкие повреждения корпуса недопустимы
• Деформации: Вздутия или искривления поверхности
• Следы перегрева: Пожелтение, потемнение или оплавление пластика
• Состояние уплотнений: Отслоение герметика по стыкам
• Коррозия контактов: Белый или зеленый налет на металлических штырях

Дефект	Последствия	Решение
Трещина в корпусе	Проникновение влаги, окисление	Замена реле
Оплавленная область	Риск короткого замыкания	Немедленная замена
Коррозия контактов	Нарушение проводимости	Очистка или замена

Важно: Любой из перечисленных дефектов требует замены реле, даже если при последующей прозвонке мультиметром оно покажет нормальное сопротивление катушки. Поврежденный корпус не обеспечивает необходимой защиты и надежности работы.

Подготовка мультиметра к измерениям

Перед проверкой реле удостоверьтесь в исправности мультиметра. Проверьте состояние батареи прибора: на дисплее не должно быть индикатора низкого заряда. Осмотрите щупы на отсутствие повреждений изоляции и окислов на наконечниках. Черный щуп подключите к гнезду COM, красный – к разъему Ω/V/Hz (для измерений сопротивления и напряжения).

Переключите мультиметр в необходимый режим работы. Для диагностики обмотки реле потребуется измерение сопротивления (Ω), для проверки контактов – режим прозвонки (значок звуковой волны или диода) или тот же Ω. Если прибор не автоматический, установите диапазон: 200 Ом – для обмоток, 2 кОм – для утечек изоляции.

Рекомендуемые настройки для элементов реле

Элемент реле	Режим мультиметра	Диапазон/Функция
Катушка (обмотка)	Сопротивление (Ω)	200 Ом
Нормально замкнутые контакты (NC)	Прозвонка/Сопротивление	Звуковой сигнал/200 Ом
Нормально разомкнутые контакты (NO)	Прозвонка/Сопротивление	Звуковой сигнал/200 Ом

Переключение прибора в режим проверки диодов

Поверните селектор мультиметра в положение, обозначенное символом диода (▷|–) или значком звукового сигнала (⎓). Убедитесь, что щупы подключены к правильным гнездам: черный – в COM, красный – в разъем для измерений напряжения/сопротивления. При корректном переключении на дисплее отобразится значение "OL" (разрыв цепи), а при замыкании щупов – близкое к нулю показание с звуковым сигналом (если функция предусмотрена).

Перед тестированием реле замкните металлические наконечники щупов между собой для проверки работоспособности режима. Характерный звуковой сигнал (или показания 0.000–0.005 В) подтвердит исправность измерительной цепи прибора. Отсутствие реакции укажет на проблемы с щупами, разряженную батарею мультиметра или ошибку выбора функции.

Последовательность действий при проверке

1. Идентифицируйте управляющие контакты (обмотку) на корпусе реле – обычно контакты 85 и 86.
2. Приложите щупы к этим выводам в любом порядке. Исправная обмотка покажет значение 50–150 Ом (падение напряжения 0.2–0.6 В в диодном режиме).
3. Переместите щупы на силовые контакты (обычно 30 и 87). Без подачи напряжения на обмотку показания должны оставаться "OL" (разрыв).
4. Подайте +12В от АКБ на контакты 85/86. При срабатывании реле на силовых контактах (30/87) значение изменится на ~0.02–0.05 В (короткое замыкание).

Проверяемые элементы	Ожидаемые показания (без питания)	Ожидаемые показания (с питанием 12В)
Обмотка (85-86)	50–150 Ом (0.2–0.6 В)	Не применяется
Силовые контакты (30-87)	"OL" (разрыв)	~0.02–0.05 В (замыкание)

Важные нюансы: При тестировании обмотки полярность щупов не имеет значения. Если на силовых контактах без питания отображается "0" или низкое сопротивление – реле неисправно (контакты закорочены). Отсутствие изменения показаний при подаче 12В на обмотку свидетельствует о залипании, обрыве катушки или подгорании контактной группы.

Для реле с диодом/резистором в цепи обмотки показания при проверке выводов 85-86 будут асимметричными: в одном направлении – падение напряжения 0.5–0.7 В (диод), в обратном – "OL". Это нормально и не указывает на неисправность.

Тестирование катушки на обрыв цепи

Переведите мультиметр в режим измерения сопротивления (Ω) на самый низкий диапазон, обычно 200 Ом. Отключите реле от разъема для исключения паразитных цепей.

Подсоедините щупы мультиметра к контактам катушки реле. Точное расположение выводов уточните в технической документации авто или маркировке на корпусе реле (стандартно – контакты 85 и 86).

Порядок проверки

Оцените показания прибора:

• Норма: Сопротивление 50-150 Ом (точный диапазон зависит от модели). Значение отображается стабильно.
• Обрыв: На дисплее «OL», «1» или «---» (бесконечное сопротивление). Катушка неисправна, требуется замена реле.
• Короткое замыкание: Показание близко к 0 Ом. Катушка замкнута, реле неработоспособно.

Важно: Не прикасайтесь к щупам и выводам руками – сопротивление тела исказит результаты. Для точности сравните показания с исправным реле аналогичной модели.

Проверка сопротивления обмотки

Для проверки целостности обмотки реле переведите мультиметр в режим измерения сопротивления (Ω). Выберите диапазон 200 Ом или 2 кОм в зависимости от ожидаемого номинала катушки (обычно 40-120 Ом для автореле).

Подсоедините щупы прибора к управляющим контактам реле (обозначены цифрами 85 и 86 на корпусе или в datasheet). Убедитесь, что реле полностью обесточено и извлечено из гнезда.

Анализ результатов измерения

Интерпретируйте показания мультиметра:

• Норма (40-120 Ом): Значение соответствует паспортным данным реле – обмотка исправна.
• Бесконечность (OL или 1): Обрыв в обмотке – требуется замена реле.
• Нулевое сопротивление (0 Ом): Межвитковое замыкание – катушка неисправна.
• Сильное отклонение от номинала: Частичное повреждение обмотки – реле ненадежно.

При проверке учитывайте температурный фактор: сопротивление обмотки может незначительно изменяться при нагреве. Для точной диагностики сравните показания с заведомо исправным реле аналогичной модели.

Определение нормативного сопротивления катушки

Нормативное сопротивление катушки реле – это эталонное значение, указанное производителем в технической документации. Оно определяет корректность работы электромагнитной части устройства. Отклонение от этого параметра свидетельствует о неисправности: обрыве (бесконечное сопротивление) или межвитковом замыкании (сопротивление ниже нормы).

Для точной диагностики необходимо сверить измеренное мультиметром значение с нормативом. Используйте режим измерения сопротивления (Ω) на мультиметре. Подключите щупы к выводам катушки, предварительно отсоединив реле от цепи автомобиля для исключения сторонних факторов.

Где найти нормативные значения

• Прямой источник: руководство по ремонту автомобиля или спецификация производителя реле.
• Маркировка на корпусе: у некоторых реле сопротивление (в Омах) или напряжение/мощность указаны на крышке.
• Электронные каталоги: онлайн-базы данных (например, Bosch, TE Connectivity) по номеру детали.

Пример типичных значений для автомобильных реле:

Тип реле	Диапазон сопротивления (Ом)
Стандартное 12V	60–120
Миниатюрное 12V	70–150
Реле топливного насоса	40–100

Если документация утеряна, ориентируйтесь на типичные значения для напряжения 12В. Сопротивление ниже 40 Ом или выше 200 Ом требует дополнительной проверки. Помните: отклонение более 15% от нормы – признак неисправности катушки.

Диагностика управляющих контактов

Управляющие контакты (85 и 86) отвечают за активацию катушки реле. Установите мультиметр в режим измерения сопротивления (Ω). Подключите щупы к контактам 85 и 86 – исправная катушка покажет значение 50-200 Ом. Бесконечное сопротивление указывает на обрыв обмотки, нулевое – на короткое замыкание.

Для проверки управляющего напряжения подключите мультиметр в режиме DCV (20V) к контактам 85 и 86 при установленном реле. Черный щуп – к массе автомобиля, красный – к управляющему контакту. При включении зажигания или активации цепи (например, фар) должно появиться 12В. Отсутствие напряжения сигнализирует о проблемах в цепи управления.

Алгоритм проверки

1. Проверка сопротивления катушки:
   • Извлеките реле из блока
   • Подсоедините щупы к контактам 85 и 86
   • Сравните показания с нормой для вашей модели реле
2. Проверка управляющего напряжения:
   • Верните реле в посадочное гнездо
   • Включите цепь, управляющую реле (стартер, фары и т.д.)
   • Зафиксируйте наличие/отсутствие 12В между контактами 85-86

Показание мультиметра	Диагноз
50-200 Ом	Катушка исправна
0L или ∞	Обрыв катушки
0.0–1.0 Ом	Короткое замыкание
~12V при активации	Цепь управления работоспособна
0V при активации	Неисправность в цепи управления

Важно: при проверке напряжения убедитесь, что масса автомобиля надежно подключена. Если на контакте 85/86 отсутствует +12В, проверьте предохранитель и целостность проводов от блока управления.

Прогрузка силовых выводов под напряжением

Данный этап проверки критически важен для оценки реальной работоспособности силовых контактов реле под нагрузкой. Без подключения потребителя тестирование контактной группы не отражает ее состояние при эксплуатации, так как микротрещины или подгорания могут не проявлять себя при малых токах мультиметра.

Для процедуры потребуется источник напряжения 12В (автомобильный аккумулятор или БП), нагрузка, эквивалентная штатному потребителю (например, лампочка 21W или резистор 5-10 Ом мощностью 30W), а также провода с клеммами типа "крокодил". Избегайте проверки без нагрузки – это даст ложноположительный результат.

Порядок проведения теста

1. Соберите цепь: Плюс АКБ → Ножка катушки реле (85) → Кузов/минус АКБ (через выключатель).
2. Подключите нагрузку: Плюс АКБ → Вход силового контакта (30) → Выход контакта (87) → Лампочка → Минус АКБ.
3. Включите питание катушки, активировав реле – нагрузка должна запитаться.
4. Установите мультиметр в режим измерения постоянного напряжения (DCV) на предел 2V.

Измерьте падение напряжения на силовых контактах:

Точка замера	Подключение щупов
Между клеммами 30 и 87	Красный на вход (30), черный на выход (87) нагрузки

Оцените результаты:

• Норма: 0.05–0.3V (зависит от тока нагрузки)
• Допустимый предел: до 0.5V
• Неисправность: >0.5V или отсутствие напряжения на нагрузке

Высокое падение напряжения свидетельствует о подгорании контактов, коррозии или деформации групп. При значении свыше 0.7V реле требует замены – контакты будут перегреваться, вызывая оплавление корпуса и риск возгорания.

Сборка тестовой электрической цепи

Подготовьте компоненты: автомобильный аккумулятор 12В (или блок питания), контрольную лампу 12В с проводами, соединительные провода типа «крокодил», и проверяемое реле. Убедитесь, что номинал лампы соответствует напряжению цепи нагрузки.

Изучите распиновку реле по маркировке на корпусе или datasheet: идентифицируйте контакты управления (катушка, обычно 85-86) и силовые контакты (30-87/87a). Для 4-контактных реле стандарт: 85/86 – катушка, 30 – общий контакт, 87 – нормально разомкнутый.

Этапы сборки цепи

1. Цепь управления (катушка):
   • Подключите провод от «+» аккумулятора к выводу 85 реле.
   • Соедините вывод 86 с «−» аккумулятора через выключатель (или временно проводом для проверки).
2. Цепь нагрузки (силовые контакты):
   • Подсоедините контакт 30 к «+» аккумулятора.
   • Соедините контакт 87 с одним проводом контрольной лампы.
   • Второй провод лампы подключите к «−» аккумулятора.

Компонент	Подключение
Аккумулятор «+»	→ Реле 85 + Реле 30
Аккумулятор «−»	→ Реле 86 (через выключатель) + Лампа
Лампа	→ Реле 87

Важно: При использовании реле с диодом или резистором в катушке соблюдайте полярность (85 – всегда «+», 86 – «−»). Для 5-контактных реле контакт 87a остаётся неподключенным при базовой проверке.

Подача напряжения на катушку реле

После проверки сопротивления катушки переходите к тестированию под напряжением. Для этого потребуется источник 12 В (автомобильный аккумулятор или лабораторный БП) и два провода с зажимами "крокодил".

Определите управляющие контакты катушки по маркировке (обычно 85 и 86). При отсутствии схемы используйте данные из предыдущего этапа измерений.

Процедура подачи напряжения

Подключите провода от источника питания: плюс к выводу 85, минус к выводу 86. Для неполяризованных реле порядок не критичен. При корректном подключении раздастся отчетливый щелчок – это якорь притянул контактную группу.

Контрольные действия после срабатывания:

• Прозвоните силовые контакты (30 и 87): мультиметр должен показать сопротивление близкое к 0 Ом
• Проверьте нормально замкнутые контакты (30 и 87a, если есть): прибор отобразит обрыв (OL)
• Убедитесь в отсутствии искрения и плавном ходе якоря

Критерии исправности:

1. Четкое срабатывание при подаче 12 В ±10%
2. Отсутствие дребезга контактов при включении/отключении
3. Стабильное замыкание/размыкание силовой цепи
4. Отсутствие нагрева катушки через 15-20 секунд

При отсутствии щелчка проверьте целостность цепи питания: напряжение на контактах 85/86 должно соответствовать 12 В. Если напряжение есть, но реле не срабатывает – катушка имеет внутренний обрыв. При слабом щелчке или залипании контактов реле подлежит замене.

Контроль срабатывания звуковым сигналом

Прозвонка мультиметром позволяет быстро проверить целостность контактных групп реле без отслеживания показаний дисплея. Метод основан на активации звукового сигнала при замыкании цепи между щупами прибора.

Перед проверкой переключите мультиметр в режим прозвонки (значок «🔊» или «►)»). Убедитесь, что реле извлечено из посадочного гнезда, а на его управляющие контакты (85 и 86) не подается напряжение.

Проверка управляющей обмотки

• Подключите щупы к выводам катушки (85 и 86).
• При исправной обмотке мультиметр издаст звуковой сигнал, подтверждая целостность провода.
• Отсутствие звука указывает на обрыв обмотки – реле не подлежит ремонту.

Проверка силовых контактов

1. Нормально замкнутые контакты (NC): Подсоедините щупы к выводам 30 и 87a. Звуковой сигнал должен присутствовать без подачи напряжения на катушку.
2. Нормально разомкнутые контакты (NO):
   • Подайте 12V от АКБ на контакты 85 и 86 (соблюдая полярность).
   • Прикоснитесь щупами к выводам 30 и 87.
   • Исправное реле издаст звук после срабатывания.

Тип проверки	Контакты	Сигнал при исправности
Катушка	85-86	Есть
NC (без напряжения)	30-87a	Есть
NO (с напряжением)	30-87	Есть

Отсутствие звука в позиции NO при подаче питания указывает на подгорание контактов или механическую неисправность якоря. Дребезжащий или прерывистый сигнал свидетельствует о частичном повреждении контактных групп.

Измерение вольтажа на управляющих контактах

Проверка наличия управляющего напряжения на катушке реле – ключевой шаг диагностики. Оно должно поступать при активации соответствующей системы автомобиля (например, при включении зажигания, повороте указателя поворота, нажатии на клавишу обогрева стекла). Отсутствие этого напряжения указывает на проблему в цепи управления (предохранитель, ЭБУ, проводка, выключатель).

Для измерения переключите мультиметр в режим постоянного напряжения (DCV, знак V с прямой линией), выбрав диапазон, превышающий напряжение бортовой сети (обычно 20V). Подготовьте щупы: черный к разъему COM, красный к разъему VΩmA. Обеспечьте безопасный доступ к контактам реле и точкам заземления.

Пошаговый процесс измерения

1. Определите управляющие контакты: Найдите контакты катушки реле (обычно обозначены цифрами 85 и 86 на корпусе или в спецификации).
2. Подключите мультиметр:
   • Черный щуп (отрицательный) подключите к надежному "массе" (чистая металлическая часть кузова, минус АКБ) или к контакту 86, если он является "минусовым" в конкретной схеме.
   • Красный щуп (положительный) подключите к управляющему контакту (85 или 86), на который должно подаваться "+" при активации.
3. Активируйте цепь: Включите зажигание и ту систему автомобиля, которой управляет данное реле (фары, обогрев стекла, стартер и т.д.). Попросите помощника включить систему, если это необходимо.
4. Снимите показания: Смотрите на дисплей мультиметра.
5. Проанализируйте результат:

   Показание мультиметра	Значение
   ≈ 12В - 14В	Управляющее напряжение поступает корректно. Неисправность, вероятно, в самом реле или силовой цепи.
   0В или близко к 0В (менее 1В)	Управляющее напряжение отсутствует. Проблема в цепи управления (предохранитель, ЭБУ, проводка, выключатель, плохая "масса").
   Значительно ниже 12В (напр., 5-9В)	Напряжение просаживается из-за плохого контакта, окисления, повреждения проводов или слабого источника.

Проверка замыкания нормально разомкнутых контактов

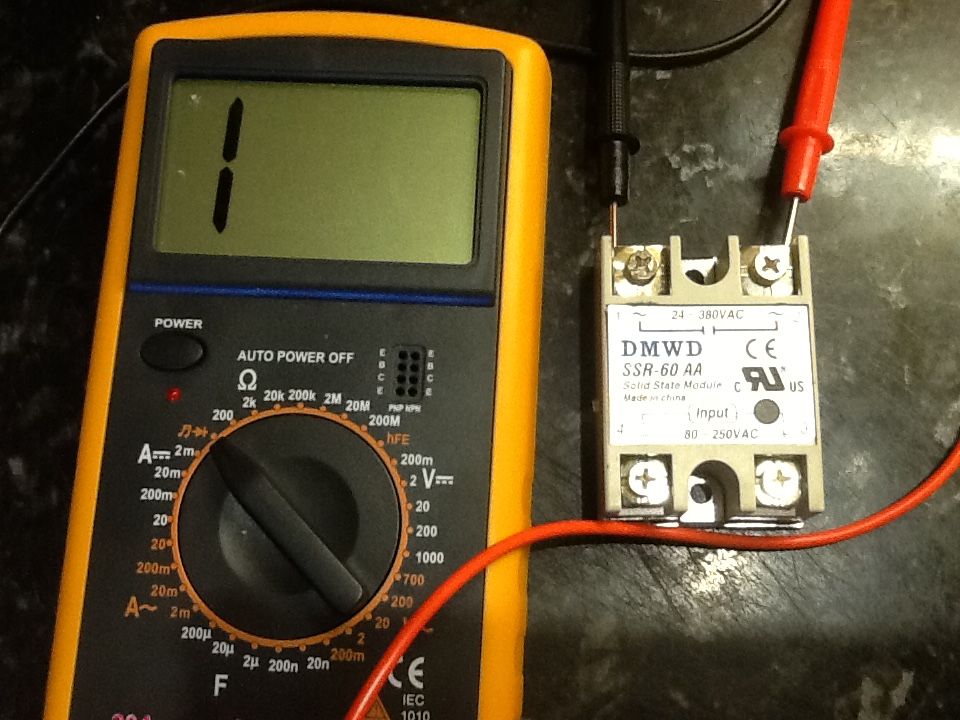

Установите мультиметр в режим прозвонки или измерения сопротивления (Ω). Выберите диапазон 200 Ом или значок звуковой прозвонки. Подключите щупы к клеммам нормально разомкнутых контактов (обычно обозначены 87 и 30 или 87a и 30).

При отсутствии управления на катушке реле экран мультиметра должен показывать обрыв (OL или "1") либо отсутствовать звуковой сигнал. Это подтверждает исходное разомкнутое состояние контактов.

Алгоритм проверки рабочего замыкания

Подайте напряжение на катушку реле:

1. Подключите плюсовой щуп мультиметра к клемме управления (86)
2. Минусовой щуп присоедините к клемме (85)
3. Используйте источник 12В (автомобильный аккумулятор или блок питания)

Контроль результата:

• При срабатывании реле мультиметр покажет сопротивление близкое к 0 Ом
• В режиме прозвонки раздастся непрерывный звуковой сигнал

Состояние реле	Показания мультиметра	Исправность
Без напряжения	OL / "1" / Без звука	Норма
Под напряжением	≈0 Ом / Звуковой сигнал	Норма
Под напряжением	OL / "1" / Без звука	Неисправность

Проверка размыкания нормально замкнутых контактов

Переключите мультиметр в режим прозвонки или измерения сопротивления (Ω). Определите расположение нормально замкнутых контактов реле по маркировке на корпусе (обычно обозначены как 30 и 87a).

Убедитесь в отсутствии напряжения на катушке реле. Зафиксируйте щупы мультиметра на выводах нормально замкнутых контактов. Прибор должен показать минимальное сопротивление (0-2 Ома) и/или издать звуковой сигнал – это подтверждает исходное замкнутое состояние контактов.

Проверка реакции на подачу напряжения

1. Подайте номинальное напряжение (12V для авто) на управляющие выводы катушки (контакты 85 и 86)
2. Дождитесь четкого щелчка срабатывания реле
3. Проверьте показания мультиметра на контактах 30-87a:
   • Корректное срабатывание: сопротивление ∞ (OL) или прекращение звукового сигнала
   • Неисправность: сохранение низкого сопротивления (контакты не разомкнулись)

Состояние реле	Показания мультиметра	Звуковой сигнал
Без напряжения	0-2 Ом	Есть
При подаче 12V	OL (∞)	Отсутствует

Анализ состояния переключающих групп

Проверка переключающих групп контактов реле выполняется в обесточенном состоянии. Предварительно отсоедините реле от разъёма и убедитесь в отсутствии напряжения на проверяемых выводах мультиметром.

Переведите мультиметр в режим прозвонки (значок диода или звуковой сигнал) или измерения сопротивления (Ω). Это позволит определить целостность контактов и наличие недопустимого сопротивления.

Проверка нормально разомкнутых контактов

1. Подключите щупы мультиметра к выводам управляемой цепи (обычно маркированы цифрами, например 30 и 87).
2. Убедитесь, что контакты разомкнуты: на экране должно отображаться:
   • При прозвонке: отсутствие звукового сигнала.
   • В режиме Ω: значение "OL" (перегрузка) или "1" (бесконечность).
3. Подайте управляющее напряжение (+12В) на контрольные выводы (85 и 86) реле от АКБ или блока питания.
4. Убедитесь, что контакты замкнулись:
   • При прозвонке: появится звуковой сигнал.
   • В режиме Ω: сопротивление должно быть близко к 0 Ом (обычно 0.1-0.5 Ом).

Проверка нормально замкнутых контактов (если есть)

1. Подключите щупы к выводам управляемой цепи (обычно 30 и 87a, если контакт присутствует).
2. Убедитесь в замыкании контактов без управляющего напряжения:
   • Прозвонка: звуковой сигнал есть.
   • Сопротивление: ~0 Ом.
3. Подайте +12В на управляющие выводы (85 и 86).
4. Убедитесь в размыкании контактов:
   • Прозвонка: звук пропадает.
   • Сопротивление: "OL" или "1".

Критерии оценки состояния

Показание мультиметра	Состояние контактов	Заключение
0.1–0.5 Ом (звуковой сигнал)	Нормально замкнуты или сработали	Исправны
Бесконечность (нет сигнала)	Нормально разомкнуты или отключены	Исправны
Сопротивление >1 Ом при "замкнутом" состоянии	Подгорание, загрязнение	Неисправность (требует очистки/замены)
Колебания показаний, хаотичное изменение	Нестабильный контакт	Неисправность

Помните: стабильное срабатывание контактов при подаче/снятии управляющего напряжения и минимальное сопротивление в замкнутом состоянии – ключевые признаки исправности переключающих групп.

Измерение переходного сопротивления контактов

Установите мультиметр в режим измерения сопротивления (Ω) на минимальный диапазон, обычно 200 Ом. Подключите щупы к выводам силовых контактов реле (управляемой цепи), указанных в технической документации или маркировке корпуса. Фиксируйте показания прибора до подачи напряжения на обмотку.

Подайте управляющее напряжение на катушку реле (контакты 85-86), чтобы замкнуть силовую цепь. Сравните измеренное сопротивление замкнутых контактов с нормативными значениями: исправные контакты показывают 0,1-0,5 Ом. Показания выше 1 Ома свидетельствуют о подгорании или загрязнении контактных групп.

Критерии оценки результатов

• 0,1-0,5 Ом – нормальное состояние
• 0,6-1 Ом – начальная стадия износа
• Свыше 1 Ома – критическое загрязнение или эрозия

Тип реле	Допустимое сопротивление	Признак неисправности
Стандартное (30А)	≤0.3 Ом	Рост сопротивления при нагрузке
Мощное (40-70А)	≤0.5 Ом	Нестабильные показания

1. Отключите реле от цепи и извлеките из колодки
2. Очистите контактные ножки ластиком или спиртом
3. Повторите замер при сработавшем реле
4. Сравните сопротивление с паспортными данными

Важно: При замерах удерживайте щупы с одинаковым усилием – слабый контакт с выводами искажает результаты. Для точности выполните 3-4 последовательных измерения.

Выявление дребезга контактов при срабатывании

Дребезг контактов реле проявляется как кратковременные прерывания сигнала в момент замыкания или размыкания. Это может вызвать сбои в работе электронных систем автомобиля. Для обнаружения дребезга используйте мультиметр в режиме измерения постоянного напряжения, подключив его параллельно контактам реле, и функцию Min/Max, если она доступна.

Включите функцию Min/Max на мультиметре. При подаче напряжения на катушку реле (управляющую цепь) контакты должны замкнуться. В этот момент мультиметр зафиксирует минимальное и максимальное напряжение за период измерения. Если контакты дребезжат, то мультиметр покажет несколько скачков напряжения, а разница между минимальным и максимальным значениями будет значительной.

Пошаговая процедура проверки

1. Подключите мультиметр в режиме вольтметра постоянного тока к контактам, которые должны замыкаться (например, к контактам 30 и 87 в стандартном реле).
2. Активируйте на мультиметре функцию Min/Max.
3. Подайте управляющее напряжение на катушку реле (контакты 85 и 86).
4. Дождитесь срабатывания реле и стабилизации показаний мультиметра.
5. Снимите показания минимального (Min) и максимального (Max) напряжения. Если в момент срабатывания контакты дребезжали, то разница между Min и Max будет больше, чем ожидаемое падение напряжения на замкнутых контактах (обычно менее 0.1 В).

Интерпретация результатов:

• Норма: Минимальное и максимальное напряжения в момент срабатывания почти равны, разница не превышает 0.2 В.
• Дребезг: Зафиксированы резкие скачки напряжения (например, от 0 В до 12 В и обратно), разница между Min и Max достигает напряжения питания цепи.

При отсутствии функции Min/Max попробуйте наблюдать за показаниями вольтметра вручную. Быстрые скачки стрелки или цифровых значений при срабатывании/отпускании реле указывают на дребезг. Для точной диагностики коротких импульсов (менее 10 мс) предпочтительно использовать осциллограф.

Тестирование реле под рабочей нагрузкой

Подключите мультиметр в режиме вольтметра к управляющей цепи реле: красный щуп к контакту управления (обычно обозначен 85 или 86), черный – к массе автомобиля. Заведите двигатель или включите цепь, активирующую реле. Напряжение на управляющих контактах должно соответствовать бортовой сети (12–14В).

Переключите мультиметр в режим измерения силы тока (10А). Разомкните силовую цепь реле (например, отсоединив провод от контакта 30). Подключите красный щуп к контакту 30 реле, черный – к отсоединенному проводу. Активируйте реле – прибор покажет ток нагрузки. Сравните значение с номиналом реле (указан на корпусе).

Проверка параметров под нагрузкой

Критические отклонения:

• Напряжение на катушке ниже 9В: неисправность цепи управления
• Ток нагрузки превышает номинал: риск перегрева контактов
• Падение напряжения на силовых контактах: измерьте между контактами 30 и 87 при включенной нагрузке

Параметр	Норма	Неисправность
Напряжение катушки	≥10.5В	<9.5В
Падение напряжения (30-87)	<0.2В	>0.5В
Ток нагрузки	≤номинала	≥110% номинала

Важно: При измерении тока нагрузки не превышайте 10А для стандартных мультиметров – используйте токовые клещи для высоких значений. Если реле щелкает, но ток отсутствует – зачистите контакты или замените реле.

Диагностика напряжения нагрузки в цепи

Проверка напряжения на нагрузочной цепи реле подтверждает способность контактов пропускать рабочий ток к потребителю (фары, топливный насос, стартер). Отсутствие корректного напряжения под нагрузкой указывает на проблемы в силовой цепи, даже если само реле срабатывает.

Подготовьте мультиметр: переключите в режим измерения постоянного напряжения (DCV, диапазон 20V), подключите черный щуп к "массе" (отрицательная клемма АКБ или неокрашенная металлическая часть кузова). Красный щуп будет использоваться для контроля точек цепи под нагрузкой.

Порядок измерения напряжения под нагрузкой

Шаг 1: Идентификация контактов нагрузки
Найдите в разъеме реле контакты, управляющие нагрузкой (обычно помечены как 87 и 30). Контакт 87 – выход на потребитель, 30 – вход питания от АКБ.

Шаг 2: Замер на входном контакте (30)
При включенном зажигании и срабатывании реле (например, принудительно активировав цепь управления) коснитесь красным щупом контакта 30. На исправной цепи мультиметр покажет ~12.6В (напряжение АКБ). Отсутствие напряжения указывает на:

• Обрыв провода от АКБ
• Неисправность предохранителя
• Коррозию клемм

Шаг 3: Замер на выходном контакте (87)
Удерживая реле в активированном состоянии, переместите красный щуп на контакт 87. Ожидаемое значение – напряжение АКБ (±0.5В). Если напряжение отсутствует или значительно ниже нормы:

• Внутреннее обгорание контактов реле
• Плохой контакт в разъеме реле
• Короткое замыкание в цепи потребителя

Шаг 4: Контроль на клемме потребителя
Подключите красный щуп к "+" клемме проверяемого устройства (например, разъему топливного насоса). При работающем реле мультиметр должен отображать ~12.6В. Низкое напряжение (например, <10В) свидетельствует о:

• Повышенном сопротивлении в проводке
• Окислении контактов
• Недостаточном сечении проводов

Шаг 5: Проверка падения напряжения под нагрузкой
Подключите потребитель (например, включите фары). Замерьте напряжение на контакте 87 реле и сразу на "+" клемме потребителя. Разница более 0.5В между этими точками указывает на критическое сопротивление в:

1. Разъеме реле
2. Колодке жгута проводов
3. Местах соединений

Точка замера	Нормальное напряжение	Типовая неисправность при отклонении
Контакт 30 реле	~12.6В	Обрыв питания от АКБ
Контакт 87 реле	~12.6В	Неисправность реле
Клемма потребителя	≥12.0В	Проблемы проводки

Важно: Все замеры выполняются при активной нагрузке. Проверка "на холодную" (без включенного потребителя) может не выявить скрытых дефектов цепи.

Проверка падения напряжения на контактах

Эта проверка определяет потери напряжения на силовых контактах реле под нагрузкой. Высокое падение сигнализирует о подгорании, загрязнении или износе контактов, что снижает эффективность работы подключенного оборудования.

Установите мультиметр в режим измерения постоянного напряжения (DCV) с диапазоном 2 В или 2000 мВ. Подготовьте автомобиль: включите зажигание и активируйте цепь, управляемую реле (например, фары или топливный насос), чтобы создать нагрузку.

Процедура измерения

1. Подсоедините красный щуп к входному силовому контакту реле (от АКБ).
2. Подсоедините черный щуп к выходному силовому контакту (к потребителю).
3. Убедитесь, что реле сработало (должен быть слышен щелчок).
4. Зафиксируйте показания мультиметра при работающей нагрузке.

Интерпретация результатов:

Показания мультиметра	Состояние контактов
0–0.2 В	Норма, контакты в отличном состоянии
0.3–0.5 В	Допустимый износ, требует наблюдения
Более 0.5 В	Критичный износ или подгорание – замена реле обязательна

Измерения проводите только под нагрузкой – без тока в цепи падение напряжения будет близко к нулю даже при поврежденных контактах. При значениях выше 0.7 В потребитель недополучает питание, возможен перегрев контактной группы.

Определение тока утечки в обесточенном состоянии

Проверка тока утечки выполняется при полном отсутствии напряжения на катушке реле. Цель – выявить нежелательное протекание тока через разомкнутые контакты или изоляцию в состоянии покоя.

Отключите реле от цепи и извлеките его из разъёма. Убедитесь, что на управляющие выводы катушки (85-86) не подаётся питание. Мультиметр переключите в режим измерения постоянного тока (мкА/мА) с учетом ожидаемой величины утечки.

Порядок измерений:

1. Подсоедините красный щуп мультиметра к нормально разомкнутому (NO) контакту реле (вывод 87).
2. Подсоедините чёрный щуп к общему контакту (COM) реле (вывод 30).
3. Убедитесь в правильности диапазона измерений (начните с 10 мкА).
4. Зафиксируйте показания прибора:
   • Идеальное значение: 0 мкА
   • Допустимое значение: ≤ 0.05 мА (50 мкА)
5. При показаниях выше 100 мкА – проверьте чистоту контактов и корпуса, при сохранении значений реле неисправно.

Показания мультиметра	Состояние реле
0 - 50 мкА	Норма (допустимая утечка)
50 - 100 мкА	Требует контроля
> 100 мкА	Неисправность (загрязнение, пробой)

Параллельно проверьте сопротивление между контактами в разомкнутом состоянии (выводы 30-87). Исправное реле покажет OL или значения свыше 100 кОм. Низкое сопротивление подтвердит короткое замыкание.

Сравнение показаний с эталонными значениями

После измерения сопротивления катушки и контактов сравните полученные цифры с нормативами производителя. Эталонные значения указываются в технической документации реле, на его корпусе или в справочниках для конкретной марки авто. Для катушки типичный диапазон – 60–150 Ом (зависит от напряжения срабатывания), а сопротивление замкнутых контактов должно стремиться к нулю.

Отклонение от нормы свидетельствует о неисправности. Сопротивление катушки ниже минимума указывает на межвитковое замыкание, выше максимума – на обрыв. Показания контактов в рабочих положениях, отличные от 0 Ом или бесконечности, говорят о подгорании, загрязнении или износе контактных групп. Учитывайте погрешность мультиметра (±1–2%).

Ключевые параметры для сравнения

Элемент реле	Эталонное значение	Неисправность при отклонении
Катушка	70–120 Ом (12V) 200–400 Ом (24V)	Обрыв (>500 Ом) КЗ (<50 Ом)
Замкнутые контакты (NC)	0–0.5 Ом	>5 Ом – загрязнение/эрозия
Разомкнутые контакты (NO)	OL (∞)	<500 кОм – пробой

Важные нюансы:

• При отсутствии документации используйте заведомо исправное реле той же модели для сравнения показаний.
• У деградировавших контактов сопротивление скачет при легком постукивании по корпусу реле.
• Проверьте целостность диода (если есть): прямое смещение – 400–700 Ом, обратное – OL.

Анализ стабильности срабатывания

Стабильность срабатывания реле определяет его надежность при длительной эксплуатации и постоянных нагрузках. Нестабильное замыкание/размыкание контактов приводит к сбоям в работе потребителей, перегреву или полному отказу. Проверка требует многократных циклов включения/выключения под нагрузкой.

Используйте мультиметр в режиме измерения сопротивления (Ω) или прозвонки. Подключите щупы к управляющим выводам реле (85 и 86) для подачи напряжения, а также к силовым контактам (30 и 87/87a) для контроля коммутации. Нагрузочное устройство (например, лампочка) в цепи силовых контактов обязательно.

Процедура тестирования

1. Подайте напряжение на катушку реле (12V от АКБ) через управляющие выводы.
2. Зафиксируйте показания мультиметра на силовых контактах: при срабатывании должно быть низкое сопротивление (~0 Ом) или звуковой сигнал прозвонки.
3. Снимите напряжение с катушки. Показания на силовых контактах должны измениться на бесконечное сопротивление (OL).
4. Повторите цикл не менее 15-20 раз подряд, наблюдая за поведением контактов и нагрузочного устройства.

Критерии оценки:

• Исправное реле: Контакты замыкаются/размыкаются четко при каждом цикле. Нагрузка включается и выключается мгновенно, без мерцания.
• Неисправное реле: Появление "пропусков" срабатывания (нагрузка не включается при подаче напряжения на катушку), залипание контактов (нагрузка остается включенной после снятия управляющего напряжения), неполное замыкание (высокое сопротивление на контактах под нагрузкой).

Признак неисправности	Причина
Мерцание нагрузки	Подгоревшие или загрязненные контакты, ослабленная пружина
Задержка срабатывания	Износ механизма, снижение магнитных свойств катушки
Самопроизвольное отключение под нагрузкой	Перегрев, неспособность контактов удерживать ток

При выявлении нестабильности реле подлежит замене. Даже единичные сбои в работе сигнализируют о начавшемся износе, который прогрессирует под нагрузкой.

Проверка возврата в исходное положение

Отключите питание управляющей цепи реле, убрав перемычку или отсоединив провод от контакта 85/86 (в зависимости от типа реле). Снимите ранее подключенные щупы мультиметра с контактов силовой цепи (30 и 87a для 5-контактных реле, 30 и 87 для 4-контактных).

Переведите мультиметр в режим прозвонки или измерения сопротивления (Ω). Подсоедините щупы к контактам силовой цепи, которые должны размыкаться при деактивации реле (обычно 30 и 87a для нормально-замкнутых контактов, 30 и 87 для нормально-разомкнутых).

Анализ результатов

Нормально-замкнутые контакты (30-87a):

• Исправное реле: Мультиметр покажет нулевое сопротивление (звуковой сигнал прозвонки).
• Неисправность: Обрыв цепи (бесконечное сопротивление) или высокое сопротивление указывает на подгорание, загрязнение или механическое залипание контактов.

Нормально-разомкнутые контакты (30-87):

• Исправное реле: Мультиметр покажет бесконечное сопротивление (отсутствие звукового сигнала).
• Неисправность: Наличие проводимости (звуковой сигнал или низкое сопротивление) свидетельствует о залипании контактов в замкнутом состоянии.

Тип контактов	Исходное состояние	Нормальный результат	Признак неисправности
Нормально-замкнутые (30-87a)	Замкнуты	0 Ом (звуковой сигнал)	Обрыв или высокое сопротивление
Нормально-разомкнутые (30-87)	Разомкнуты	∞ Ом (нет сигнала)	Наличие проводимости

Тестирование температуры корпуса при работе

Контроль температуры корпуса реле во время работы – важный этап диагностики, так как перегрев может свидетельствовать о внутренних проблемах, таких как подгорание контактов, повышенное сопротивление или перегрузка по току. Чрезмерный нагрев способен привести к преждевременному выходу реле из строя и даже стать причиной возгорания. Поэтому при проверке реле в автомобиле необходимо уделять внимание не только электрическим параметрам, но и тепловому состоянию корпуса.

Для тестирования температуры корпуса реле при работе потребуется бесконтактный инфракрасный термометр (пирометр). Замеры производятся на поверхности корпуса реле в процессе его работы под нагрузкой. Важно проводить измерения в нескольких точках, особенно вблизи контактов и катушки, где выделяется наибольшее тепло. Сравнение полученных значений с допустимыми нормами, указанными в технической документации реле, позволит сделать вывод о его состоянии.

Порядок действий

1. Включите реле под нагрузкой на 10-15 минут для выхода на рабочий температурный режим.
2. Направьте луч пирометра на разные зоны корпуса (центр, область контактов, зона катушки).
3. Зафиксируйте максимальное значение температуры. Безопасный диапазон для большинства автореле: 65-85°C.
4. Сравните результаты с нормативами производителя. Критичным считается нагрев выше 90°C.

Важно: При отсутствии пирометра используйте термопару мультиметра, закрепив датчик на корпусе изолентой. Не прикасайтесь к реле руками – температура может вызвать ожоги!

Оценка времени срабатывания механизма

Время срабатывания реле – критически важный параметр для систем, требующих быстрого отклика (топливные насосы, впрыск, вентиляторы). Задержка включения/выключения может указывать на износ механических частей или слабую магнитную катушку.

Для замера потребуется мультиметр с функцией измерения времени (HZ/ms или Duty Cycle), способный фиксировать интервалы, и источник питания реле (12В от АКБ). Подключите щупы параллельно контактам управления реле.

Процедура замера времени срабатывания

1. Подготовка: Установите мультиметр в режим ms (миллисекунды). Подключите красный щуп к входу управления реле (+), черный – к "массе" (-).
2. Подача напряжения: Резко подайте 12В на катушку реле (через выключатель или напрямую). Мультиметр зафиксирует время между подачей напряжения и замыканием силовых контактов (время включения).
3. Снятие напряжения: Резко отключите питание катушки. Мультиметр покажет время между снятием напряжения и размыканием контактов (время выключения).
4. Интерпретация: Сравните полученные значения с паспортными данными реле (обычно 3-15 мс для включения, 1-10 мс для выключения). Превышение на 50% и более указывает на неисправность.

Важно: Если мультиметр не поддерживает замер времени, используйте осциллограф или косвенный метод: подключите лампу/мультиметр к силовым контактам, подавайте/снимайте напряжение на катушке и засекайте задержку свечения лампы/изменения показаний секундомером.

Фиксация результатов диагностики

После выполнения всех измерений мультиметром зафиксируйте полученные данные в табличной форме. Укажите проверяемые параметры (сопротивление обмотки, контактные группы) и фактические значения для каждого вывода реле. Отдельно отметьте соответствие или отклонение от норм производителя (если они известны).

Добавьте комментарии о визуальном состоянии реле (окислы, трещины, подгорание контактов) и работоспособности при подаче напряжения. При отсутствии эталонных значений используйте сравнение с исправным реле аналогичной модели.

Пример оформления отчета

Параметр	Норма	Факт	Соответствие
Сопротивление обмотки (85-86)	60-80 Ом	72 Ом	✓
Сопротивление NC (30-87a)	0 Ом	0.2 Ом	✓
Сопротивление NO (30-87)	∞	0.8 Ом	✗ (замыкание)

Дополнительные наблюдения:

• Корпус: без механических повреждений
• Контакт 87: следы термического потемнения
• Срабатывание: четкий щелчок при 12V

1. Сделайте вывод о состоянии реле:
   • Исправно – если все параметры соответствуют норме
   • Требует замены – при отклонениях в ключевых характеристиках
   • Подлежит очистке – если проблемы только в контактах
2. Укажите дату проверки и модель автомобиля для архивации

Установка реле в штатное положение

После успешной проверки мультиметром и подтверждения исправности реле, можно приступать к его обратной установке в монтажный блок автомобиля. Убедитесь, что контакты реле и гнезда блока чистые, без следов окисления или деформации. Любые загрязнения аккуратно удалите сухой безворсовой салфеткой или ластиком.

Ориентируйтесь на ключ-маркер на корпусе реле (обычно выступ или метка) и паз в монтажном блоке – они должны совпадать для правильной позиции. Никогда не применяйте силу при установке: если реле не встает на место, проверьте соответствие конфигурации ножек и гнезда. Перепутанная полярность или перекос могут повредить как реле, так и блок предохранителей.

Пошаговый процесс монтажа

1. Совместите ножки реле с отверстиями в гнезде монтажного блока, строго соблюдая ориентацию по ключу.
2. Плавно надавите большим пальцем на корпус реле до характерного щелчка или ощущения полной посадки. Контакты должны быть полностью скрыты в разъёме.
3. Визуально проверьте:
   • Равномерность посадки (отсутствие перекоса).
   • Положение фиксирующих защелок (если предусмотрены конструкцией).
4. Подключите аккумулятор (если он был отсоединен) и проведите функциональную проверку: активируйте цепь, управляемую реле (например, включите фары или стеклоподъемник), чтобы убедиться в срабатывании и отсутствии посторонних звуков (щелчков, треска).

Важно: Устанавливайте только реле с номиналом (например, 30/40А), указанным на крышке монтажного блока или в руководстве по эксплуатации автомобиля. Использование устройства с несоответствующими параметрами может привести к перегреву и возгоранию.

Повторный контроль работоспособности системы

После замены реле или устранения выявленных неисправностей выполните повторную диагностику мультиметром для подтверждения корректной работы цепи. Установите реле на штатное место в блоке предохранителей и подключите все разъемы, которые отсоединялись в процессе проверки.

Включите зажигание и активируйте электрическую систему, управляемую реле (например, стеклоподъемники или обогрев заднего стекла). Убедитесь в отсутствии посторонних звуков (щелчков, гудения) из релейного блока и визуальных признаков неисправности (искрение, запах гари).

Этапы финальной проверки:

1. Тест управляющего напряжения
   • Подсоедините щупы мультиметра в режиме вольтметра к контактам управляющей катушки
   • При активации системы показания должны соответствовать напряжению АКБ (12-14В)
2. Проверка силовых контактов

   Состояние системы	Нормальное сопротивление	Проблемный признак
   Включена	0-2 Ом (замкнуто)	Обрыв или высокое сопротивление
   Выключена	∞ (разомкнуто)	Короткое замыкание

3. Контроль нагрузки
   • Измерьте напряжение на выходном силовом контакте реле при работающей системе
   • Показания должны быть не ниже 90% от напряжения АКБ (≥10.8В при 12В)

Протестируйте работу потребителя в нескольких циклах включения/выключения. Если мультиметр показывает стабильные параметры на всех этапах, а устройство функционирует без сбоев – реле исправно, и система восстановлена.

Рекомендации по замене неисправного элемента

После подтверждения неисправности реле мультиметром подготовьте новое реле с идентичными характеристиками: проверьте маркировку на корпусе (номинальное напряжение, ток, схему контактов). Убедитесь, что модель соответствует оригиналу по типоразмеру и количеству выводов.

Обязательно отключите минусовую клемму аккумулятора перед началом работ! Это исключит риск короткого замыкания и повреждения электроники при манипуляциях с реле. Дождитесь обесточивания бортовой сети (3-5 минут).

1. Демонтаж старого реле:
   • Аккуратно отсоедините фиксатор (при наличии).
   • Плавно извлеките реле из посадочного гнезда без перекоса – не прилагайте избыточного усилия.
   • Если контакты окислены, очистите гнездо в блоке предохранителей сжатым воздухом или мягкой щёткой.
2. Установка нового реле:
   • Совместите ключ-маркировку на корпусе реле с пазом в гнезде.
   • Ровно надавите до характерного щелчка фиксатора.
   • Убедитесь в плотном прилегании корпуса к разъёму.
3. Проверка работоспособности:
   • Подключите аккумуляторную клемму.
   • Активируйте цепь, управляемую реле (например, включите фары или зажигание).
   • Проверьте срабатывание реле (должен быть слышен чёткий щелчок).
   • Протестируйте функционал цепи (работа фар, стартера и т.д.).

Важно: если система не работает после замены, повторно проверьте предохранители цепи, целостность проводки и соответствие нового реле техническим требованиям автомобиля.

Очистка рабочей зоны после завершения работ

После завершения проверки реле мультиметром соберите все инструменты: отсоедините щупы мультиметра, снимите реле с тестовой площадки или разъема, уберите измерительный прибор в защитный чехол. Проверьте, чтобы в моторном отсеке не осталось отсоединенных проводов, временных перемычек или посторонних предметов.

Осмотрите зону работ на наличие упавших мелких деталей (болтов, гаек, крепежных клипс), которые могли выпасть при демонтаже реле или соседних элементов. Особое внимание уделите пространству вокруг блока предохранителей и проводке – металлические предметы могут вызвать короткое замыкание.

1. Протрите контакты: очистите посадочное гнездо реле и клеммы АКБ сухой безворсовой тканью для удаления следов окисления или загрязнений, появившихся во время тестирования.
2. Установите защитные элементы: если снимались декоративные панели, крышки монтажного блока или воздуховоды – закрепите их в исходное положение, проверя надежность фиксации.
3. Ликвидируйте следы работ: удалите с поверхностей отпечатки пальцев, капли тормозной жидкости или WD-40 при помощи автошампуня или изопропилового спирта.
4. Проверьте функциональность: запустите двигатель и убедитесь, что все системы (фары, стеклоподъемники, стартер), связанные с тестируемым реле, работают штатно.

Список источников

При подготовке инструкции по проверке автомобильных реле мультиметром использовались специализированные технические ресурсы и руководства. Основное внимание уделялось практическим методикам тестирования, специфике работы реле в бортовых сетях автомобилей и правилам безопасности.

Ключевые источники включают официальные сервисные мануалы автопроизводителей, справочники по автоэлектрике и экспертные материалы по диагностике электрооборудования. Ниже представлен перечень использованной литературы и ресурсов.

• Руководства по ремонту автомобилей (издательства Haynes, Chilton) - разделы по электрооборудованию
• ГОСТ Р 52725-2007 "Реле электрические. Общие технические условия"
• Учебные пособия по автоэлектрике: "Автомобильная электроника" Ю.Г. Корячкин
• Технические бюллетени производителей реле (Bosch, Omron, TE Connectivity)
• Инструкции к мультиметрам Fluke, Victor, Mastech
• Протоколы диагностики SAE J1492 "Vehicle Relay Testing Procedures"
• Экспертные форумы автоэлектриков: Drive2.ru, AA1Car.com

Видео: Как проверить реле? Для чего нужны реле? 2 способа проверки. Автоэлектрика.


• Устройство и функционирование замка зажигания

• Регулировка карбюратора К-131 - тонкости настройки

• Три главные особенности двигателя Nissan QR20DE
