Проверка форсунок дизеля на стенде

Статья обновлена: 18.08.2025

Топливные форсунки играют ключевую роль в работе дизельного двигателя.

Их состояние напрямую влияет на мощность, расход топлива и экологические показатели.

Своевременная диагностика предотвращает серьезные неисправности и дорогостоящий ремонт.

Стендовая проверка обеспечивает точную оценку параметров впрыска в контролируемых условиях.

Этот метод позволяет объективно определить износ, загрязнение или механические дефекты элементов.

Регулярное тестирование на стенде сохраняет оптимальные характеристики двигателя и продлевает ресурс системы впрыска.

Симптомы неисправных форсунок: распознаем вовремя

Неисправности топливных форсунок дизельных двигателей проявляются характерными признаками, напрямую влияющими на эксплуатационные характеристики и экономичность. Раннее выявление этих симптомов позволяет избежать критического повреждения двигателя и дорогостоящего ремонта.

Основные проявления включают отклонения в работе силового агрегата, изменение выхлопа и повышенный расход топлива. Диагностика на специализированных стендах точно подтверждает или опровергает подозрения, возникшие при наблюдении следующих признаков.

Ключевые признаки неисправности

• Неустойчивая работа двигателя
  • Вибрации и тряска на холостом ходу
  • Провалы мощности при резком нажатии на педаль газа
  • Самопроизвольная остановка мотора
• Проблемы с запуском
  • Длительный запуск "на холодную" (особенно в мороз)
  • Необходимость многократных попыток включения стартера
• Изменение характеристик выхлопа
  • Густой черный или сизый дым под нагрузкой
  • Резкий запах несгоревшего топлива
  • Хлопки в выпускном тракте

Повышенный расход топлива – классический индикатор нарушения распыла. При негерметичности иглы или изменении давления впрыска топливо подается неоптимально, что фиксируется ростом затрат на 15-30%.

Потеря динамики проявляется вялым разгоном, особенно заметным при обгоне или движении в гору. Мотор не развивает паспортную мощность из-за неравномерного смесеобразования.

Симптом	Возможная причина	Проверка на стенде
Жесткая работа двигателя	Раннее срабатывание форсунки	Измерение давления впрыска
Стук "дизельного пальца"	Поздний впрыск	Контроль угла опережения
Масляное голодание	Утечка топлива в картер	Тест на герметичность запорной иглы

Загрязнение свечей накала сажей или нагаром косвенно указывает на неполное сгорание смеси из-за дефектов распылителя. Регулярная диагностика на стенде с имитацией рабочих циклов выявляет отклонения факела распыла от нормы.

Классификация стендов для тестирования форсунок

Стенды для проверки форсунок дизельных двигателей систематизируют по ключевым эксплуатационно-техническим параметрам. Критерии включают степень автоматизации, функциональное назначение и специфику конструктивного исполнения.

Основные группы классификации охватывают различия в методологии диагностики, типе измеряемых параметров и адаптации к современным системам впрыска. Это определяет сферу применения оборудования в сервисной практике.

По степени автоматизации процессов:

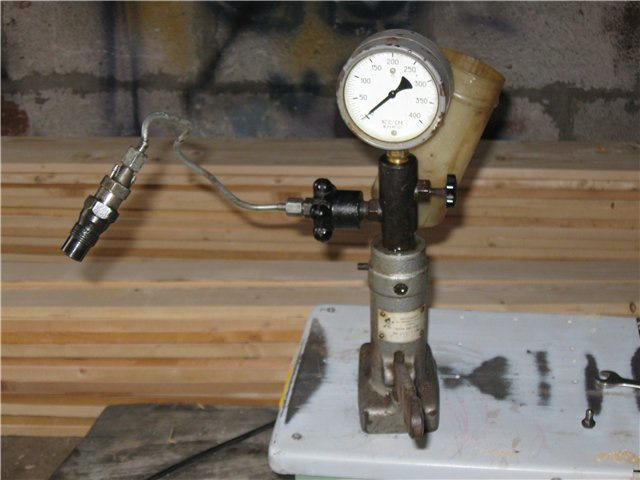

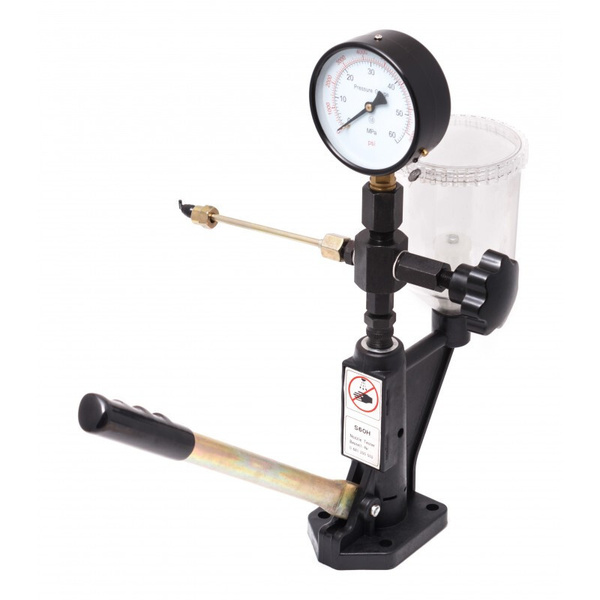

• Ручные стенды: Требуют ручного управления насосом и визуальной оценки распыла. Измерения фиксируются механическими манометрами.
• Полуавтоматические стенды: Автоматизировано создание давления и контроль времени впрыска. Оператор участвует в установке форсунки и анализе результатов.
• Автоматические стенды: Полный цикл тестирования (герметичность, производительность, форма факела) под управлением ПО с выводом графиков и протокола.

По функциональному назначению:

Тип стенда	Диагностируемые параметры	Применение
Пневмогидравлические	Давление открытия, герметичность клапана	Быстрая проверка механических форсунок
Электронные	Характеристики впрыска, производительность, форма сигнала управления	Тестирование форсунок Common Rail, насос-форсунок
Кавитационные	Анализ гидродинамической кавитации в распылителе	Прогнозирование ресурса форсунок

По конструктивному исполнению:

1. Стационарные: Модульные установки с резервуарами для топлива, эталонными насосами и измерительными блоками
2. Мобильные: Компактные переносные устройства для выездной диагностики с цифровыми датчиками
3. Адаптерные комплексы: Модули, подключаемые к штатным топливным системам двигателя

Подготовка к тестированию: требования к помещению

Правильная организация рабочего пространства для стендовой проверки дизельных форсунок напрямую влияет на точность измерений и безопасность персонала. Несоблюдение условий эксплуатации оборудования может привести к искажению результатов диагностики и преждевременному выходу стендов из строя.

Помещение должно обеспечивать стабильность параметров окружающей среды и соответствовать регламенту производителя испытательного оборудования. Обязательно наличие специализированных систем хранения, вентиляции и электропитания, исключающих внешние помехи в процессе калибровки и тестирования.

Ключевые требования к инфраструктуре

Микроклиматические условия:

• Температурный режим: +18°C...+25°C (допустимое отклонение ±2°C)
• Влажность воздуха: не более 60% без конденсатообразования
• Отсутствие вибраций от стороннего оборудования

Электроснабжение:

1. Стабилизированное напряжение 220В ±2%
2. Обязательное заземление с сопротивлением контура ≤4 Ом
3. Защита от скачков напряжения через ИБП

Организация пространства:

Параметр	Минимальное требование
Площадь рабочей зоны	≥10 м² на 1 стенд
Освещенность	500 Люкс на рабочей поверхности
Вентиляция	Приточно-вытяжная с кратностью 3-4 объема/час

Дополнительные условия: Обязательна установка вытяжных зонтов над стендами для отвода паров топлива. Запрещено размещение вблизи источников открытого огня или нагревательных приборов. Требуется отдельная пожаробезопасная зона для хранения дизельного топлива объемом не более 20 литров в металлических шкафах.

Безопасность при работе со стендами: ключевые правила

Работа со стендами для проверки дизельных форсунок связана с высоким давлением топлива, электричеством и движущимися механизмами, что требует строгого соблюдения мер предосторожности. Пренебрежение правилами безопасности может привести к травмам, повреждению оборудования или возгоранию.

Следующие ключевые правила обязательны для исполнения персоналом на всех этапах работ – от подготовки стенда до завершения тестирования и обслуживания системы. Их соблюдение минимизирует риски и обеспечивает стабильность технологического процесса.

Основные требования безопасности

Подготовка рабочей зоны и оборудования:

• Обеспечьте чистоту и порядок: удалите горючие материалы, масляные пятна и посторонние предметы.
• Проверьте целостность кабелей питания, шлангов высокого давления и соединений перед запуском.
• Убедитесь в наличии и исправности средств пожаротушения (огнетушитель типа В или ABC).

Защита персонала:

• Используйте средства индивидуальной защиты (СИЗ): защитные очки, перчатки, устойчивую к маслам обувь.
• Не допускайте контакта кожи с дизельным топливом под давлением – струя может вызвать травмы.
• Работайте только с обесточенным стендом при обслуживании электронных компонентов.

Процедуры во время тестирования:

1. Фиксируйте форсунки в стенде строго по инструкции во избежание выброса.
2. Плавно повышайте давление в системе, не превышая паспортных значений стенда.
3. Не стойте напротив топливных магистралей и мест соединений при подаче давления.
4. Немедленно останавливайте тест при обнаружении утечек, вибрации или посторонних шумов.

Эксплуатация и обслуживание:

Действие	Требование
Сброс давления	Обязательно снижайте давление в системе до нуля перед отсоединением форсунок или шлангов.
Утилизация топлива	Собирайте отработанное топливо в герметичные емкости, запрещён слив в канализацию.
Обучение персонала	Допуск к работе только после инструктажа по ТБ и изучения руководства стенда.

Калибровка стенда перед началом диагностики

Калибровка стенда является обязательной процедурой перед каждой диагностической сессией. Ее цель – обеспечить соответствие показаний оборудования эталонным значениям и минимизировать погрешности измерений. Пренебрежение этим этапом приводит к получению некорректных данных о производительности форсунок, что может стать причиной ошибочного заключения об их исправности или неисправности.

Процесс включает несколько последовательных операций с использованием калибровочных эталонов (мастер-форсунок или калибраторов давления/расхода), поставляемых производителем стенда. Точность этих эталонов подтверждается метрологической поверкой. Калибровка выполняется в строгом соответствии с инструкцией к конкретной модели диагностического оборудования.

Основные этапы калибровки

1. Подготовка оборудования:
   • Прогрев стенда до рабочей температуры согласно техническим требованиям.
   • Проверка и устранение утечек топлива в магистралях высокого давления.
   • Очистка топливной системы стенда от остатков старого топлива и воздуха.
2. Калибровка датчиков давления:
   • Установка нулевого показания (атмосферное давление) при сброшенном давлении в рампе.
   • Проверка и корректировка показаний под высоким давлением (например, 1000, 1500, 2000 бар) с помощью калибратора давления или мастер-форсунки с известными параметрами.
3. Калибровка расходомера:
   • Измерение производительности мастер-форсунки на различных режимах впрыска (разная длительность импульса, давление).
   • Сравнение фактически измеренного стендом расхода топлива через мастер-форсунку с ее паспортными данными.
   • Внесение поправочных коэффициентов в ПО стенда при обнаружении отклонений.
4. Проверка временных характеристик:
   • Контроль точности измерения длительности управляющего импульса и времени срабатывания форсунки.
   • Корректировка временных задержек в измерительных цепях при необходимости.
5. Фиксация результатов:
   • Автоматическое или ручное сохранение калибровочных коэффициентов в памяти стенда.
   • Запись протокола калибровки (дата, время, значения до/после корректировки, серийный номер мастер-форсунки).

Ключевые аспекты успешной калибровки: использование только сертифицированных эталонов, стабильность температуры топлива и окружающей среды, строгое соблюдение регламента производителя. Регулярная калибровка – залог достоверной диагностики и точной оценки состояния топливной аппаратуры дизельного двигателя.

Технология демонтажа форсунок для проверки

Перед началом работ двигатель должен остыть до температуры 40-50°C для предотвращения ожогов и деформации компонентов. Обесточьте систему, отсоединив клеммы АКБ, и тщательно очистите зону вокруг форсунок от грязи компрессором или щеткой, уделяя особое внимание крепежным элементам и топливным магистрам.

Сбросьте остаточное давление в топливной рампе через специальный клапан. Отсоедините электрические разъемы, аккуратно отжав фиксаторы, и маркируйте провода при работе с многоцилиндровыми двигателями. Ослабьте накидные гайки топливопроводов рожковым ключом, предварительно обработав соединения проникающей смазкой при наличии коррозии.

Ключевые этапы демонтажа

• Фиксация элементов: Заблокируйте топливные трубки от самопроизвольного смещения
• Извлечение форсунок: Выкрутите крепежные болты динамометрическим ключом с контролем усилия
• Извлечение распылителей: Примените съемник типа "ласточкин хвост", избегая ударных нагрузок

Важно: Монтажные гнезда сразу закрывайте заглушками для защиты от пыли. Извлеченные форсунки помещайте в индивидуальные герметичные контейнеры с маркировкой позиции цилиндра. При закисании распылителей используйте термообработку локальным нагревом до 150°C не более 30 секунд.

Параметр	Требование
Крутящий момент при откручивании	15-25 Н·м (согласно спецификации производителя)
Допустимое отклонение при установке	±0.5 мм от оси посадочного места

Проверьте посадочные поверхности ГБЦ на отсутствие задиров и карбонизированных отложений. При обнаружении дефектов выполните фрезеровку или замену уплотнительных шайб. Запрещается применение ударного инструмента и превышение расчетных усилий при демонтаже во избежание разрушения керамических элементов.

Первичная очистка форсунок перед установкой на стенд

Тщательная первичная очистка внешних поверхностей форсунки является обязательным этапом перед любыми стендовыми испытаниями. Загрязнения (пыль, масло, нагар) с корпуса и распылителя могут попасть внутрь прецизионного оборудования стенда, повредить его чувствительные компоненты и исказить результаты диагностики. Отсутствие очистки резко повышает риск выхода из строя как проверяемой детали, так и самого стенда.

Очистка начинается с механического удаления крупных отложений и засохшей грязи с корпуса, штуцеров и обратной магистрали. Используются исключительно неметаллические инструменты (деревянные или пластиковые скребки, щетки с мягкой щетиной) для предотвращения повреждения поверхностей. Особое внимание уделяется зоне распылителя и посадочным поверхностям, где скапливается наиболее твердый нагар.

Этапы и методы первичной очистки

Основные шаги процесса:

• Механическая предобработка: Аккуратное соскабливание крупных отложений сажи, нагара и грязи с корпуса, штуцеров топливоподводящей и обратной магистралей, фланца крепления.
• Промывка в спецрастворе: Погружение форсунки в ультразвуковую ванну, заполненную специализированным моющим раствором для топливной аппаратуры. Ультразвуковые колебания эффективно разрушают и отслаивают загрязнения из труднодоступных мест.
• Окончательная промывка: Тщательное ополаскивание дистиллированной водой или изопропиловым спиртом для полного удаления остатков моющего раствора и отделившихся загрязнений.
• Сушка: Продувка сжатым воздухом (фильтрованным и осушенным) всех каналов и внешних поверхностей. Допускается естественная сушка в чистой, безпылевой среде.

Категорически запрещено:

• Использовать абразивные материалы, стальные щетки или наждачную бумагу.
• Применять агрессивные растворители (ацетон, бензин) или кислоты, способные повредить уплотнения и материалы форсунки.
• Прочищать иглу распылителя или сопловые отверстия металлической проволокой или иглами.

Только после полного завершения всех этапов первичной очистки и убедившись в отсутствии видимых загрязнений и остатков моющих средств, форсунку можно устанавливать на стенд для дальнейшей диагностики и регулировки. Игнорирование этого этапа делает последующие проверки некорректными и опасными для дорогостоящего оборудования.

Типы регулировочных шайб и их подбор

Регулировочные шайбы применяются для точной настройки высоты подъёма иглы форсунки путём компенсации износа деталей распылителя и корпуса. Толщина шайбы напрямую влияет на момент начала впрыска топлива и герметичность клапана.

Шайбы изготавливаются из высокопрочной инструментальной стали с термообработкой для исключения деформации под нагрузкой. Допуск по толщине составляет ±0,01 мм, а поверхность шлифуется до зеркального состояния для равномерного распределения давления.

Классификация и подбор

Основные типы шайб по конструктивным особенностям:

• Сплошные - монолитные кольца стандартной формы
• С вырезом - с секторальным пазом для фиксации стопором
• Комбинированные - с напылением из бронзы для компенсации микродеформаций

Алгоритм подбора толщины:

1. Замер остаточной глубины гнезда под шайбу в корпусе форсунки микрометром
2. Расчёт требуемой толщины: H = A - B + C, где:
   • A - базовая высота (указана в ТХ двигателя)
   • B - измеренная глубина гнезда
   • C - поправка на износ (0,02-0,05 мм)
3. Выбор ближайшего значения из калиброванного набора (шаг 0,05 мм)

Тип двигателя	Стандартная толщина (мм)	Диапазон регулировки (мм)
Common Rail	2,00	1,80 - 2,20
Насос-форсунка	3,25	3,10 - 3,40
Row pump	4,50	4,30 - 4,70

После установки шайбы обязательна проверка давления начала впрыска на стенде. При отклонении более 5% от нормы производится повторный подбор толщины с учётом фактических показателей.

Установка форсунки в стенд: шаг за шагом

Правильная установка форсунки в испытательный стенд критична для получения достоверных данных о её производительности, герметичности и качестве распыла. Нарушение процедуры монтажа приводит к искажению результатов проверки и ложным выводам о состоянии компонента.

Перед началом убедитесь в чистоте посадочных мест форсунки и крепёжных элементов стенда, отсутствии механических повреждений на уплотнительных поверхностях. Подготовьте рекомендованный производителем стенда монтажный адаптер и динамометрический ключ с указанным диапазоном момента затяжки.

Последовательность монтажа

1. Совместите форсунку с посадочным гнездом стенда, соблюдая ориентацию топливоподводящего штуцера согласно схеме оборудования.
2. Установите переходную втулку или адаптер (при необходимости) для обеспечения плотного прилегания корпуса форсунки к измерительной камере.
3. Ручной затяжкой закрепите прижимную скобу или гайку крепления, исключая перекосы. Убедитесь в свободном ходе плунжера форсунки.
4. Подключите топливоподающую магистраль высокого давления к штуцеру форсунки, используя чистые конусные соединения с новыми уплотнительными шайбами.
5. Диагностический мультиконнектор электрической части (для электромагнитных/пьезофорсунок) присоедините к разъёму форсунки до щелчка фиксатора.
6. Затяните крепёж динамометрическим ключом с моментом, указанным в паспорте стенда (обычно 20-40 Н·м). Перетяжка недопустима – вызывает деформацию корпуса.
7. Визуально проконтролируйте соосность форсунки с измерительной камерой и отсутствие зазоров в соединениях.

Проверка герметичности уплотнений форсунки

Проверка герметичности уплотнительных поверхностей форсунки – критически важная процедура на стенде, предотвращающая утечки топлива или газов в камеру сгорания. Неплотности приводят к снижению компрессии, падению мощности, повышенному расходу топлива, закоксовыванию распылителя и нарушению формы факела распыла.

Испытание проводится после установки форсунки в стендовый адаптер, имитирующий её монтаж в головке блока цилиндров. Создаётся давление, соответствующее рабочему в цилиндре при такте сжатия, а проверочная жидкость или воздух подаются в топливный канал форсунки для выявления протечек через сопрягаемые поверхности.

Методика проведения проверки

Основные этапы контроля герметичности уплотнений на стенде включают:

1. Подготовку: Очистку посадочных поверхностей форсунки и адаптера от нагара и загрязнений.
2. Установку: Фиксацию форсунки в адаптере стенда с заданным моментом затяжки (согласно спецификации производителя).
3. Создание давления:
   • Нагнетание воздуха или жидкости в топливный канал форсунки под контролируемым давлением.
   • Приложение давления к обратной магистрали (при проверке уплотнения "обратки").
   • Создание давления в камере адаптера, имитирующей цилиндр (для проверки уплотнения по конусу распылителя и корпусу).
4. Контроль: Визуальное наблюдение или использование датчиков стенда для фиксации падения давления/появления пузырьков/капель в течение заданного времени (обычно 10-30 секунд).
5. Оценку: Сравнение результатов с допустимыми нормами утечки. Превышение нормы – браковка уплотнений, распылителя или корпуса форсунки.

Тип проверяемого уплотнения	Подаваемое давление	Контролируемая зона
Уплотнение корпуса форсунки к ГБЦ	Давление в камере адаптера (имитация компрессии)	Стык между корпусом форсунки и адаптером стенда
Уплотнение по конусу распылителя	Давление в топливной магистрали форсунки	Сопряжение корпуса форсунки и распылителя
Уплотнение обратной магистрали ("обратки")	Давление в канале обратного слива форсунки	Стык штуцера/клапана "обратки"

Критерии отказа: Любая видимая утечка жидкости, стабильное падение давления сверх допуска или появление пузырьков воздуха в контрольной жидкости свидетельствует о нарушении герметичности. Требуется замена уплотнительных колец, шайб, распылителя или всего узла форсунки.

Анализ давления начала впрыска (POP-тест)

POP-тест (Pressure Opening Point test) – ключевой метод диагностики форсунок дизельных двигателей на специализированных стендах, определяющий давление, при котором игла распылителя преодолевает усилие пружины и начинает впрыск топлива. Точное соответствие этого значения заводским спецификациям критично для корректного формирования топливного факела, синхронизации впрыска с тактом сжатия и предотвращения подтекания форсунок.

Принцип тестирования основан на плавном повышении давления топлива в форсунке с помощью стендового насоса при отключенной электромагнитной катушке (для систем Common Rail) или механическом приводе. Фиксация момента "подрыва" иглы регистрируется по резкому падению давления в магистрали либо визуально (по началу распыла в прозрачную колбу). Полученные данные сравниваются с номинальными значениями для конкретной модели форсунки.

Критерии оценки результатов POP-теста

Основные параметры, анализируемые при интерпретации данных:

• Фактическое давление начала впрыска – отклонение >±10% от нормы указывает на износ пружины, деформацию иглы или загрязнение распылителя.
• Резкость скачка давления – плавное падение свидетельствует о заедании иглы или нарушении геометрии сопла.
• Стабильность показаний при многократных замерах – разброс >5% сигнализирует о нестабильной работе клапана.

Отклонение давления	Вероятная причина неисправности	Последствия для двигателя
Слишком высокое	Загрязнение распылителя, задиры иглы, износ плунжера ТНВД	Жесткая работа, перегрев, разрушение распылителя
Слишком низкое	Просадка пружины, износ седла иглы, нарушение калибровки	Подтекание топлива, нагар на клапанах, дымный выхлоп

Важно! POP-тест всегда дополняется проверкой герметичности распылителя под давлением 10-15 бар ниже открытия и контролем качества распыла. Совокупность этих данных позволяет точно локализовать дефект: износ уплотнений, закоксовывание каналов или механическое повреждение компонентов. Несоответствие давления открытия требует регулировки (если конструкция позволяет) или замены распылителя/пружины.

Измерение давления повторного открытия форсунки

Процедура определяет минимальное давление в топливной рампе, при котором игла распылителя снова приподнимается после первичного впрыска и закрытия. Это критический параметр для оценки герметичности запорного конуса иглы и износа пружины форсунки. Несоответствие номинальным значениям производителя приводит к подтеканию топлива в камеру сгорания, падению мощности и увеличению дымности выхлопа.

Испытание выполняется на гидравлическом стенде с цифровым манометром высокого разрешения (точность ±1-2 бар). Специалист плавно повышает давление в системе подачи топлива к форсунке после ее первичного открытия и фиксирует момент начала повторного подъема иглы по визуальному контролю струи или показаниям датчика перемещения иглы. Результат сравнивается с допусками, установленными производителем двигателя.

Ключевые аспекты процедуры

• Контроль герметичности: Низкое давление повторного открытия указывает на износ седла иглы или ослабление пружины.
• Влияние на работу двигателя: Отклонения вызывают неполное сгорание топлива, калильное зажигание и повышенный расход.
• Требования к оборудованию: Стенд должен обеспечивать плавный, безимпульсный рост давления со скоростью 50-100 бар/сек.

Тип неисправности	Признак при измерении
Износ запорного конуса	Давление ниже нормы на 15-20%
Деформация пружины	Нестабильные показатели при циклических проверках
Загрязнение распылителя	Резкий скачок давления при открытии

Проверка всегда дополняет тестирование давления первоначального открытия форсунки. Разница между этими значениями характеризует жесткость работы игольчатого клапана. Для Common Rail и насос-форсунок допустимый разброс обычно не превышает 5-8% от паспортных данных, что требует использования калиброванного оборудования.

Проверка качества распыла топлива (факел распыления)

Визуальная оценка факела распыления на стенде – критически важный этап диагностики форсунок. Она позволяет выявить отклонения в форме топливного облака, распределении капель и однородности струи, которые напрямую влияют на смесеобразование и эффективность сгорания в цилиндре.

Исправная форсунка формирует равномерный конический факел с четкими границами, состоящий из мелкодисперсного "тумана" без крупных капель или струй. Нарушение геометрии, асимметрия, локальные сгустки топлива или капельная течь после отсечки свидетельствуют о неисправностях.

Ключевые параметры оценки факела

• Геометрия конуса: Симметричность, угол раскрытия (соответствие спецификации двигателя).
• Динамика распыла: Резкое начало/окончание впрыска, отсутствие "подтекания".
• Дисперсность: Размер капель (визуальная однородность "тумана", отсутствие видимых капель или струй).
• Распределение топлива: Равномерность заполнения конуса по объему, отсутствие "пробелов" или сгустков.
• Стабильность: Постоянство картины распыла при многократном срабатывании.

На современных стендах визуализация осуществляется:

1. Стробоскопическим методом: Импульсная подсветка синхронизируется с моментом впрыска, "замирая" факел для детального изучения.
2. Высокоскоростной видеосъемкой: Позволяет проанализировать весь процесс впрыска, включая начало, основную фазу и завершение.

Типичные дефекты, выявляемые по факелу:

Вид дефекта факела	Возможная причина неисправности форсунки
Асимметрия ("однобокий" конус)	Загрязнение/износ распылителя, деформация иглы
Крупные капли/струи вместо "тумана"	Износ сопловых отверстий, потеря герметичности иглы
Неполный конус ("срезанный" факел)	Закупорка части сопловых отверстий, механическое повреждение
Капельная течь после отсечки	Износ посадочного конуса иглы, загрязнение, слабость пружины
Нестабильность от цикла к циклу	Заедание иглы, износ плунжера ТНВД (косвенно)

Объективная интерпретация картины распыла требует опыта и сравнения с эталоном для конкретного типа форсунки. Данные визуального контроля дополняются измерениями производительности, герметичности и цикловой подачи для комплексной диагностики.

Диагностика обратного слива топлива

Диагностика обратного слива топлива на стендах оценивает герметичность игольчатого клапана и внутренних уплотнений форсунки путём замера объёма топлива, просочившегося через зазоры при работе. Измерение производится в специальные калиброванные пробирки стенда за строго определённое время работы форсунки под номинальным давлением.

Превышение допустимого производителем объёма обратного слива указывает на критический износ компонентов: деформацию иглы, износ распылителя, разрушение уплотнительных колец или корпуса. Низкий слив (близкий к нулю) свидетельствует о закоксовывании или заклинивании иглы в закрытом положении.

Ключевые аспекты процедуры

Стандартная последовательность проверки:

1. Подключение форсунки к топливной рампе стенда и магистрали обратного слива.
2. Запуск стенда в режиме номинального давления впрыска.
3. Активация форсунки на заданное количество циклов (обычно 100-200).
4. Фиксация объёма топлива в измерительной пробирке.
5. Сравнение результата с допусками производителя.

Интерпретация результатов:

Объём слива	Состояние форсунки
В пределах нормы	Герметичность в допустимых пределах
Выше нормы	Износ распылителя/иглы, повреждение уплотнений
Значительно ниже нормы	Залипание иглы, засорение
Нулевой	Полное заклинивание иглы, блокировка каналов

Важно: Проверка выполняется при температуре топлива 20±2°C. Параллельный анализ слива с всех форсунок двигателя выявляет цилиндры с аномалиями. Разница в сливе между форсунками одного двигателя не должна превышать 10-15%.

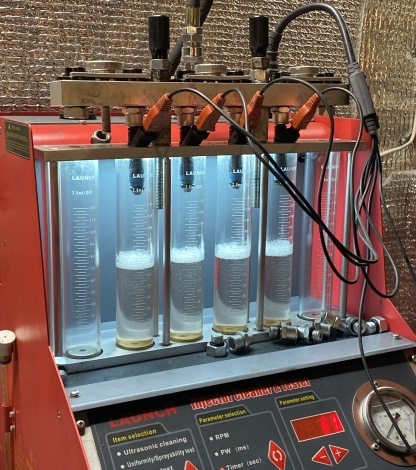

Контроль равномерности подачи топлива по цилиндрам

Основная задача – выявление отклонений в производительности форсунок между цилиндрами дизельного двигателя. Неравномерность подачи вызывает дисбаланс в работе: одни цилиндры перегружаются топливом, другие испытывают дефицит, что провоцирует вибрации, снижение мощности, повышенный расход и ускоренный износ узлов.

На стендах измеряют объем или массу топлива, впрыскиваемого каждой тестируемой форсункой за фиксированное количество рабочих циклов (обычно 100-500 циклов) в идентичных условиях давления и длительности импульса управления. Сравнение полученных значений позволяет количественно оценить разброс производительности.

Ключевые аспекты контроля

Методика измерения:

• Форсунки последовательно устанавливают на стенд, подключенный к топливной системе с эталонным насосом или магистралью высокого давления.
• Электронный блок управления стендом подает импульсы на форсунку с заданной частотой и длительностью, имитируя работу двигателя.
• Топливо, впрыснутое за установленное число циклов, собирается в градуированные мерные пробирки или взвешивается на прецизионных весах.

Анализ результатов:

1. Расчет среднего значения подачи по всем тестируемым форсункам.
2. Определение отклонения объема/массы подачи каждой форсунки от среднего значения (в % или абсолютных единицах).
3. Сравнение максимального отклонения с допусками производителя двигателя (обычно ±2-5% для новых форсунок, до ±8-10% для б/у в зависимости от модели).

Показатель	Значение	Последствия превышения
Допустимое отклонение (новые)	±(2-5)%	Отбраковка при сборке
Допустимое отклонение (эксплуатация)	±(8-10)%	Вибрации, дымный выхлоп
Критическое отклонение	≥±15%	Отказ цилиндра, повреждение поршня

Корректирующие действия: Форсунки, выходящие за допустимый разброс, требуют регулировки (если конструкция позволяет), очистки на ультразвуковом стенде или замены. Комплектующая группа должна иметь минимальную разницу в производительности.

Оценка объема впрыска за рабочий цикл

Точное измерение объема топлива, подаваемого форсункой за один рабочий цикл, является ключевым критерием при диагностике. Этот параметр напрямую влияет на мощность двигателя, экономичность и экологические показатели.

Стенды для проверки форсунок оснащаются прецизионными измерительными системами, фиксирующими количество топлива, впрыскиваемого за цикл при заданных параметрах давления и длительности управляющего импульса. Отклонения от нормы указывают на износ распылителей, негерметичность клапанов или проблемы с управляющим элементом.

Ключевые аспекты контроля

• Сравнение с эталоном: Измеренные значения сопоставляются с паспортными данными производителя для конкретного типа форсунки
• Однородность впрыска: Анализ разницы в объемах между форсунками в одном комплекте (допустимое расхождение обычно не превышает 2-3%)
• Стабильность циклов: Проверка повторяемости показателя при многократных замерах подряд

Критически важна температурная стабилизация топлива перед тестированием, так как его плотность и вязкость существенно влияют на объемные показатели. Современные стенды автоматически компенсируют эти факторы.

Тип неисправности	Признак в объеме впрыска
Износ распылителя	Повышенный объем (+10-25%)
Загрязнение иглы	Пониженный объем (-15-30%)
Дефект управляющего клапана	Нестабильные показатели между циклами

Для форсунок с электронным управлением дополнительно анализируется соответствие калибровочных коэффициентов (K-factors), которые связывают длительность электрического импульса и фактический объем подачи топлива.

Тестирование скорости срабатывания иглы форсунки

Скорость срабатывания иглы – критический параметр, определяющий точность фазировки впрыска и качество распыла топлива. Задержка открытия/закрытия иглы напрямую влияет на момент начала подачи дизельного топлива в камеру сгорания, полноту сгорания смеси и уровень эмиссии вредных веществ. Отклонение от нормы даже на 0.1 мс приводит к нарушению цикловости работы цилиндров и росту расхода топлива.

На диагностических стендах измерение выполняется с помощью пьезоэлектрических датчиков или индуктивных сенсоров, фиксирующих движение иглы. Электронный блок управления генерирует сигнал на открытие форсунки, а датчики регистрируют временной интервал между подачей управляющего импульса и фактическим подъемом иглы. Аналогично определяется задержка закрытия при прекращении сигнала.

Ключевые аспекты тестирования

• Методика контроля: Сравнение времени отклика иглы с эталонными значениями производителя при заданном давлении топлива (100–2000 бар).
• Оборудование: Осциллографы с датчиками Холла, пьезодатчики перемещения, синхронизированные с блоком управления стенда.
• Диагностируемые неисправности:
  • Износ пружины запирания иглы,
  • Загрязнение распылителя,
  • Дефекты катушки соленоида/пьезоэлемента.

Параметр	Нормальный диапазон	Последствия отклонения
Время открытия	0.15–0.30 мс	Опоздание впрыска, жесткое сгорание
Время закрытия	0.20–0.45 мс	Капельный впрыск, нагар на клапане
Разброс показаний в комплекте	±0.05 мс	Дисбаланс мощности цилиндров

Результаты теста отображаются в виде осциллограмм, где четко видны: момент подачи управляющего импульса, начало движения иглы, пик подъема и точка закрытия. Анализ формы кривой позволяет выявить зависание иглы или дребезг. Несоответствие стандартам требует замены распылителя или всей форсунки.

Программное обеспечение для анализа параметров впрыска

Современные испытательные стенды оснащаются специализированным ПО, которое преобразует данные с датчиков в наглядные графики и числовые показатели. Программные комплексы синхронизируют работу измерительного оборудования, управляют подачей топлива под давлением и фиксируют ключевые параметры с микросекундной точностью.

Аналитические модули сравнивают реальные характеристики впрыска с эталонными значениями, автоматически вычисляя отклонения. Алгоритмы выявляют скрытые дефекты: неравномерность распыла, нелинейность подачи топлива или нарушения цикличности, которые не определяются визуально.

Ключевые функции ПО

• Визуализация волны давления – отображение кривой давления в топливной рампе с привязкой к углу поворота коленвала
• Расчет гидравлической эффективности – оценка герметичности иглы и скорости срабатывания форсунки
• Анализм баланса цилиндров – сравнение производительности всех форсунок в комплекте

Измеряемый параметр	Точность ПО	Влияние на диагностику
Время открытия иглы	±0.01 мс	Выявление износа пружины
Объем впрыска за цикл	±0.5 мм³	Оценка производительности
Форма факела распыла	Пиксельный анализ	Обнаружение закоксованности

Диагностические алгоритмы используют нейросетевые модели для прогнозирования остаточного ресурса форсунок на основе истории замеров. Система архивирует результаты испытаний, формируя цифровой паспорт детали с графиками износа.

1. Калибровка датчиков давления через цифровые интерфейсы CAN/J1939
2. Фильтрация электрических помех в сигналах управления
3. Генерация протоколов испытаний в форматах PDF/CSV

Расшифровка графиков давления топлива

Графики давления топлива визуализируют изменения в топливной рампе во время цикла впрыска. Кривая формируется датчиком высокого давления и отражает ключевые фазы работы форсунки: подъем давления, момент открытия/закрытия иглы, стабилизацию и сброс. Каждая аномалия на графике соответствует конкретным неисправностям элементов системы.

Анализ проводится по характерным точкам и форме кривой. Пиковые значения, крутизна подъема/спада, наличие "плато" или колебаний указывают на состояние форсунки, ТНВД и регулятора давления. Сравнение графиков всех цилиндров выявляет отклонения в производительности.

Ключевые параметры для анализа

Характерные точки графика:

• Давление открытия – резкий спад после пика (момент начала впрыска)
• Рабочее давление – стабильный участок при открытой игле
• Давление закрытия – скачок при прекращении подачи
• Остаточное давление – уровень перед следующим циклом

Типовые аномалии и их причины:

Отклонение на графике	Возможная неисправность
Медленный подъем давления	Износ плунжерной пары ТНВД, засор фильтров
"Провал" после открытия	Зависание иглы форсунки, загрязнение распылителя
Высокие колебания	Негерметичность клапана форсунки, воздух в системе
Низкое остаточное давление	Утечки в магистралях, износ уплотнений

Диагностические правила:

1. Пиковое давление всех форсунок должно отличаться ≤ 10%
2. Время достижения рабочего давления – идентично для всех цилиндров
3. Отсутствие "двойных пиков" (признак кавитации)
4. Резкий спад при закрытии – свидетельствует об исправности запорного клапана

Выявление подклинивания иглы распылителя

Подклинивание иглы распылителя – частичное залипание иглы в корпусе форсунки, нарушающее герметичность и геометрию факела. Это приводит к неполному распылу топлива, ухудшению смесеобразования и росту токсичности выхлопа. Диагностика требует анализа динамических параметров работы форсунки на специализированных стендах.

Стенды фиксируют отклонения в цикле впрыска, вызванные изменением подвижности иглы. Ключевые проверки включают тесты на герметичность при давлении ниже стартового, контроль равномерности распыла и сравнение производительности форсунок в группе. Механические заедания выявляются при замедленном подъеме/опускании иглы.

Критерии диагностики на стенде

Основные признаки подклинивания при тестировании:

• Подтекание после отсечки – каплеобразование на носике распылителя при давлении 10-20% ниже номинального стартового.
• Деформация факела – асимметричные струи, «слепые» сектора в отпечатке на тест-карте.
• Нестабильная производительность – разница в объеме пролива между циклами одной форсунки превышает 5%.

Параметр	Норма	При подклинивании
Давление подъема иглы	Соответствует паспорту (±5%)	Повышено на 15-30%
Время закрытия	≤ 1.5 мс	Увеличено до 2-4 мс
Герметичность (2 мин)	0 капель	Появление капель

Важно: Для подтверждения диагноза проводят 10-кратный цикл «впрыск-пауза» с визуальным контролем распыла. Неустранимое заедание требует замены распылителя или форсунки в сборе.

Диагностика износа пружин форсунки

Пружина форсунки отвечает за точное давление подъема иглы и её своевременный возврат в седло. Износ приводит к снижению жесткости, что нарушает давление начала впрыска и герметичность запорного конуса. Последствия включают неполное распыление топлива, падение мощности двигателя и повышенный расход горючего.

Стендовая диагностика выявляет износ пружины через контроль давления впрыска и анализ герметичности. Отклонение фактического давления открытия от номинала указывает на ослабление пружины. Одновременно проверяется скорость запирания иглы после впрыска – задержка свидетельствует о потере упругости и ускоренном износе направляющих.

Критерии оценки износа на стенде

• Давление начала впрыска: Падение на 10-15% от нормы – явный признак деградации пружины.
• Герметичность при давлении ниже открытия: Появление капель ранее 10-15 секунд удержания давления.
• Характер подтекания: Неравномерное капание вместо стабильной струйки указывает на "залипание" ослабленной иглы.

Параметр	Исправная пружина	Изношенная пружина
Давление срабатывания (бар)	Соответствует спецификации (±5%)	Снижено на 10-30%
Скорость запирания иглы (мс)	≤ 1.5	> 2.0
Тест на удержание давления	Без капель 15 сек	Подтопление в первые 5 сек

Важно: Измерения проводятся при температуре топлива 20±2°C. Одновременный износ пружины и распылителя маскирует симптомы – требуется проверка сопряженных компонентов.

Обнаружение кавитационных повреждений

Кавитационная эрозия возникает при схлопывании микроскопических пузырьков пара в топливе во время циклов впрыска, вызывая точечное выкрашивание металла на игле и распылителе. Этот процесс ускоряется при высоком давлении впрыска и несоответствии топлива стандартам вязкости, приводя к изменению геометрии калиброванных каналов и уплотняющих поверхностей.

Последствия кавитации проявляются в нарушении герметичности форсунки, искажении факела распыла и дисбалансе подачи топлива между цилиндрами. На стенде эти дефекты выявляются через комплекс параметров, отклонение которых от нормы прямо указывает на разрушение критических поверхностей.

Ключевые методы диагностики на стенде

Основные признаки кавитации, выявляемые при тестировании:

• Повышенный обратный слив топлива – превышение нормы слива через дренажную магистраль свидетельствует о нарушении герметичности иглы из-за эрозии конусного седла.
• Нестабильность давления открытия – разброс значений в последовательных циклах впрыска указывает на деформацию запирающего конуса иглы.
• Деформация факела распыла – асимметрия струй, слияние потоков или отклонение углов впрыска визуализируют эрозию сопловых отверстий.

Количественные измерения для подтверждения повреждений:

1. Замер объема обратного слива при номинальном давлении (превышение на 15-20% от эталона – критический признак).
2. Контроль равномерности подачи топлива в мерные колбы при многоцикловом тесте (разница >3% между форсунками).
3. Фиксация времени подъема иглы при скачкообразном нагнетании давления (задержка >0.3 мс указывает на заклинивание из-за шероховатостей).

Параметр	Норма	Признак кавитации
Обратный слив (см³/мин)	30-50	>70
Разброс давления открытия (бар)	±5	>15
Разница подачи на цилиндр (%)	≤2	>5

Важно: Окончательное подтверждение требует разборки форсунки – кавитация оставляет характерные кратеры на конусе иглы и входных кромках распылителя. Стендовая диагностика позволяет выявить функциональные последствия эрозии без демонтажа.

Оценка состояния уплотнительных поверхностей

Герметичность соединений форсунки напрямую влияет на рабочее давление в топливной системе, качество распыла и эффективность сгорания. Основное внимание уделяется контактным зонам: сопряжению корпуса распылителя с корпусом форсунки, уплотнению иглы в направляющем канале, а также конусу запорной иглы и седлу распылителя. Нарушение геометрии или целостности этих поверхностей приводит к утечкам топлива и падению давления.

Диагностика выполняется комбинированным методом: визуальным осмотром под микроскопом для выявления задиров, коррозии и деформаций, дополненным гидравлическими испытаниями на стенде. Стенд имитирует рабочие циклы двигателя, фиксируя время падения давления при подаче топлива и наличие подтеканий после отсечки, что объективно указывает на степень износа уплотнений.

Ключевые критерии и методы оценки

При стендовых испытаниях анализируются следующие параметры:

• Качество притирки конуса иглы: Проверяется равномерность контактной полосы (шириной 0.2-0.5 мм) по всей окружности седла с помощью оптики.
• Герметичность запирающего узла: Измеряется скорость падения давления в рампе стенда после отсечки подачи топлива (норматив: не более 20-50 бар/сек для новых форсунок).
• Отсутствие кавитационных повреждений: Выявляются эрозионные кратеры на седле или конусе иглы, ведущие к нелинейным утечкам.

Тип дефекта	Визуальный признак	Влияние на стендовые тесты
Задиры на конусе иглы	Радиальные царапины, нарушение матовости поверхности	Резкое падение давления при тесте на удержание
Деформация седла распылителя	Эллипсность контактной зоны, локальные просветы	Неравномерное распыление, каплеобразование
Коррозия уплотнительных колец	Трещины, изменение цвета металла	Утечки в зоне крепления форсунки к рампе

Важно: Форсунки с нарушенной герметичностью конуса иглы или поврежденными посадочными плоскостями восстановлению не подлежат и требуют замены распылителя. Микроскопический анализ обязателен после каждого цикла гидравлических испытаний для дифференциации износа от загрязнений.

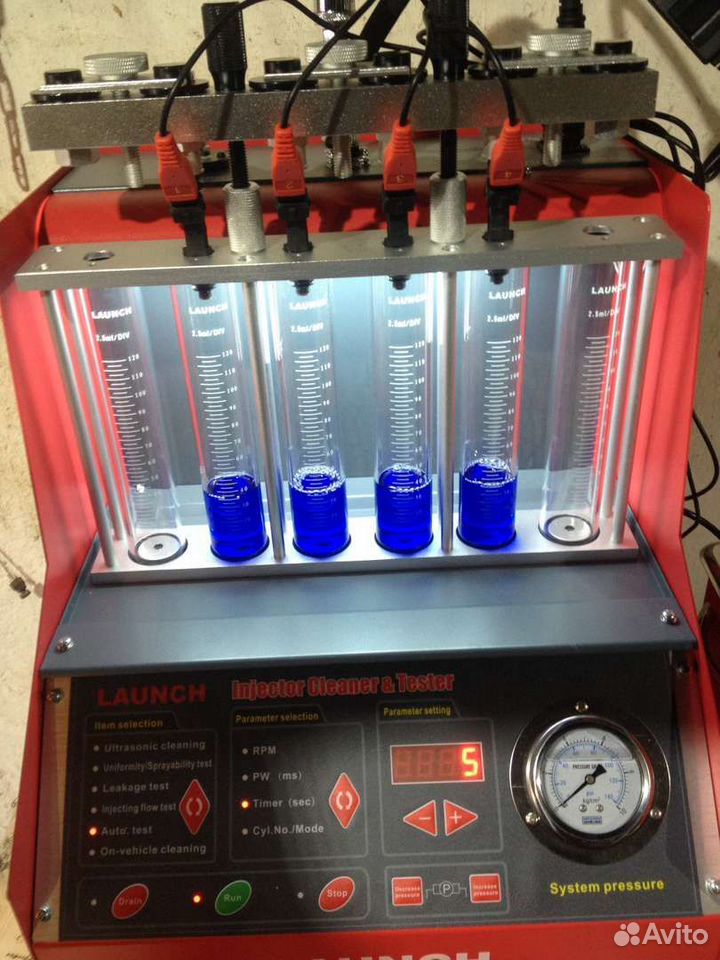

Промывка форсунок на стенде ультразвуком

Ультразвуковая очистка выполняется в специальной ванне стенда, заполненной моющим раствором. Форсунки полностью погружаются в жидкость, после чего включается генератор высокочастотных колебаний. Ультразвуковые волны создают эффект кавитации – образование и схлопывание микроскопических пузырьков в растворе.

Кавитационные удары механически разрушают плотные отложения нагара, лака и кокса в распылителях, каналах и игольчатых клапанах. Процесс охватывает труднодоступные зоны, недостижимые при ручной чистке. Длительность обработки варьируется от 15 до 40 минут в зависимости от степени загрязнения и модели форсунки.

Ключевые этапы процедуры

1. Подготовка раствора: Специализированная химия (например, на основе керосина или карбамида) заливается в ванну с подогревом (50-70°C).
2. Фиксация форсунок: Детали размещаются в перфорированных кассетах, обеспечивающих полный контакт с моющей жидкостью.
3. Активация ультразвука: Генератор настраивается на частоту 25-40 кГц для оптимального воздействия на разные типы отложений.
4. Промежуточная продувка: Каждые 5-7 минут форсунки извлекают для кратковременной продувки сжатым воздухом.
5. Финишная промывка: После основной очистки выполняется ополаскивание в чистом растворе для удаления остатков загрязнений.

Преимущества метода: Безразборная обработка сохраняет заводские регулировки, удаляет микронные загрязнения из внутренних полостей, повышает точность калибровки при последующей проверке. Эффективность подтверждается сравнением тестовых распылов до и после очистки на контрольно-измерительных стендах.

Замена распылителей и регулировочных шайб

Замена распылителей выполняется при их механическом износе, коррозии или необратимом загрязнении, выявленном в процессе стендовых испытаний. Неисправный распылитель демонтируется с использованием специального съемника, после чего посадочное место тщательно очищается от нагара и отложений. Новый распылитель устанавливается с соблюдением момента затяжки (обычно 60-80 Н·м) и проверяется на герметичность под давлением.

Регулировочные шайбы влияют на давление начала впрыска через усилие пружины форсунки. При отклонении фактического давления от номинала (определяется на стенде) шайбы заменяются на более толстые или тонкие. Подбор осуществляется по формуле: ΔP = K × ΔH, где ΔP – изменение давления (бар), K – коэффициент форсунки (указан в ТД), ΔH – изменение толщины шайбы (мм).

1. Порядок замены шайб:
   • Разборка корпуса форсунки
   • Извлечение регулировочной прокладки микрометром
   • Установка новой шайбы рассчитанной толщины
   • Контрольная проверка давления на стенде

Критические нюансы: Запрещается повторное использование старых шайб и распылителей. При установке новых компонентов обязательна промывка топливных каналов ультразвуком. После сборки форсунка тестируется на:

• Равномерность факела распыла
• Отсутствие подтекания в закрытом состоянии
• Соответствие давления впрыска паспортным значениям

Корректировка давления открытия форсунки

Корректировка давления открытия – обязательная операция при восстановлении форсунок. Несоответствие номинальным значениям приводит к нарушению момента начала впрыска, ухудшению распыла топлива и росту вредных выбросов. Проверка выполняется на стендах, имитирующих работу ТНВД, путем замера давления срабатывания иглы распылителя.

Отклонение давления открытия от спецификаций производителя требует регулировки. Для этого изменяют предварительное натяжение пружины клапана с помощью регулировочных шайб или винтов (в зависимости от конструкции форсунки). Точность настройки критична: допустимое расхождение обычно не превышает ±5-10 бар.

Процедура регулировки

1. Установка форсунки на стенд с калиброванным манометром и сборником топлива.
2. Плавное повышение давления насосом стенда до начала впрыска (фиксация манометром).
3. Сравнение результата с паспортным значением для конкретного типа форсунки.
4. Снятие корпуса форсунки и доступ к регулировочным элементам.
5. Корректировка:
   • Увеличение давления: добавление регулировочных шайб или затяжка винта.
   • Уменьшение давления: удаление шайб или ослабление винта.
6. Повторная сборка и минимум 3 контрольных замера для подтверждения стабильности.

Важные аспекты:

Фактор	Влияние на давление открытия
Износ распылителя	Снижает давление, требует замены распылителя
Деформация пружины	Требует замены пружины
Загрязнение иглы	Вызывает заедание и нестабильность давления

После регулировки обязательна проверка герметичности запорного конуса и качества факела распыла. Пренебрежение этим этапом сводит на нет точность настройки давления открытия.

Запись параметров в диагностическую карту

Фиксация результатов стендовой проверки форсунок в диагностическую карту является обязательным этапом процедуры. Она обеспечивает документирование фактического состояния компонентов, формирует объективную основу для сравнения с нормативными показателями и создает историю обслуживания. Без корректной записи данных теряется смысл проведения диагностики, так как отсутствует возможность отслеживания динамики изменений параметров или обоснования принятых решений.

Заполнение карты осуществляется непосредственно во время или сразу после проведения испытаний на стенде. Все замеры переносятся из протоколов тестового оборудования вручную или через интеграцию ПО стенда с диагностической базой. Особое внимание уделяется соответствию записываемых значений конкретной форсунке (с указанием номера цилиндра или уникальной маркировки), а также условиям тестирования (рабочее давление, температура топлива, частота впрыска).

Ключевые параметры для регистрации

При внесении данных в карту обязательно отражаются следующие показатели:

• Давление открытия форсунки (в барах) – основной критерий герметичности иглы
• Производительность (в см³/мин или мл/100 циклов) – объем топлива за фиксированное время/количество циклов
• Равномерность подачи между форсунками (в % отклонения)
• Качество распыла (визуальная оценка по эталонной шкале: веер, симметрия, отсутствие струй)
• Герметичность запорного конуса (количество капель за минуту после закрытия)

Дополнительно указываются вспомогательные сведения:

1. Модель стенда и версия ПО
2. Дата и время проведения теста
3. Тип топлива, использованного при проверке
4. ФИО оператора, проводившего диагностику

Пример нормируемых значений для распространённых систем Common Rail:

Параметр	Единицы	Допустимый диапазон
Давление открытия	бар	180-220
Производительность (при 100 бар)	см³/мин	95-105
Разница производительности	%	≤ 3%
Каплеобразование	капли/мин	0-1

Каждая запись завершается заключением о техническом состоянии форсунки ("исправна", "требует регулировки", "неисправна") и рекомендациями по дальнейшим действиям. Электронная диагностическая карта подписывается цифровой подписью специалиста и сохраняется в базе данных СТО вместе с архивами тестовых графиков и осциллограмм.

Сборка и установка форсунок после проверки

После подтверждения работоспособности форсунок на стенде, выполняется их финальная сборка с заменой всех отработавших уплотнений. Устанавливаются новые термошайбы (для крепления к ГБЦ), уплотнительные кольца распылителя (если конструкция разборная) и топливных магистралей. Каждый компонент тщательно очищается от загрязнений, а посадочные поверхности обрабатываются антифрикционной смазкой для предотвращения задиров и обеспечения герметичности.

Непосредственно перед монтажом проверяется чистота и геометрия посадочных гнезд в головке блока цилиндров. Обязательно удаляются остатки старых медных шайб или нагара. Установка производится строго по схеме крепления с соблюдением последовательности затяжки крепежных элементов. Игнорирование этих требований приводит к перекосу корпуса, нарушению теплового зазора и повреждению форсунки или ГБЦ.

Ключевые этапы монтажа

1. Подготовка ГБЦ: Продувка посадочных отверстий сжатым воздухом, обработка резьбы шабером при наличии забоин.
2. Установка уплотнений: Монтаж новых термошайб (медных/алюминиевых) в гнезда ГБЦ с легкой смазкой моторным маслом.
3. Посадка форсунки: Аккуратное вкручивание/установка в гнездо без перекосов до касания шайбы.
4. Крепление: Затяжка крепежных болтов или гаек динамометрическим ключом в два этапа:
   • Предварительная затяжка с усилием 10-15 Н∙м
   • Окончательная затяжка до значения, указанного производителем (обычно 20-40 Н∙м)
5. Подключение коммуникаций: Присоединение топливных трубок высокого давления и "обратки" с заменой уплотнительных колец.

Контрольные операции после установки: Обязательная проверка герметичности соединений при работающем двигателе, анализ равномерности работы цилиндров и параметров дымности выхлопа. При обнаружении течей – немедленная остановка мотора и повторная регулировка момента затяжки.

Адаптация параметров ЭБУ после замены форсунок

После установки новых форсунок на дизельный двигатель обязательна процедура адаптации электронного блока управления (ЭБУ). Современные системы впрыска (Common Rail, насос-форсунки) требуют точной калибровки параметров для каждой форсунки из-за технологических допусков при производстве. Без корректной адаптации ЭБУ продолжает использовать устаревшие корректировочные коэффициенты, рассчитанные под изношенные компоненты.

Некорректная или пропущенная адаптация приводит к дисбалансу цилиндров, повышенному расходу топлива, жесткой работе двигателя, ошибкам по пропускам воспламенения и преждевременному выходу из строя новых форсунок. Процедура позволяет ЭБУ запомнить индивидуальные поправочные коды (коррекции по массе топлива, углу впрыска, гидравлической компенсации) для каждой замененной форсунки.

Этапы процедуры адаптации

Адаптация выполняется через диагностическое оборудование (например, Bosch ESI[tronic], Delphi DS, Autocom или дилерские сканеры) по алгоритму:

1. Прогрев двигателя до рабочей температуры (+80°C).
2. Активация режима коррекции форсунок в ПО сканера.
3. Ввод уникальных кодов новых форсунок (наносятся на корпус в формате IQA/QR-кода).
4. Запись адаптационных значений в энергонезависимую память ЭБУ.
5. Стирание ошибок и проверка работы двигателя на холостом ходу и под нагрузкой.

Ключевые адаптационные параметры:

Параметр ЭБУ	Назначение	Последствия ошибки
Коррекция по производительности	Компенсация отклонений в подаче топлива	Дымность, троение
Коррекция угла впрыска	Синхронизация момента начала впрыска	Стук, потеря мощности
Гидрокоррекция	Учет гидравлических характеристик форсунки	Нестабильный холостой ход

Для систем с функцией автоматической адаптации (например, Siemens PPD) ЭБУ самостоятельно корректирует параметры в процессе работы, но ручной ввод кодов форсунок остается обязательным. После процедуры рекомендуется провести тест баланса цилиндров на стенде для подтверждения равномерности подачи топлива.

Список источников

При подготовке материалов по диагностике топливной аппаратуры дизельных двигателей использовались специализированные технические публикации, нормативная документация и практические руководства от производителей оборудования.

Ниже представлен перечень ключевых источников, содержащих методики стендовой проверки форсунок, критерии оценки параметров и требования к процедурам тестирования.

Техническая литература и стандарты

• ГОСТ Р 41.85-2005 "Единообразные предписания, касающиеся сертификации дизельных топливных систем"
• SAE J968: "Диагностические стандарты для систем впрыска дизельного топлива"
• Руководство Bosch "Системы впрыска Common Rail" (раздел "Контроль характеристик форсунок")
• Учебное пособие "Диагностика топливной аппаратуры дизельных двигателей" (МАДИ, 2021)

Производители диагностического оборудования

• Техническая документация стендов Bosch EPS 815
• Инструкция по эксплуатации тест-стендов Delphi DS100
• Методические рекомендации Hartridge для серии приборов APU2000

Практические руководства

• "Руководство по диагностике неисправностей Common Rail" (изд. Автоэксперт, 2020)
• Сборник трудов НАМИ "Актуальные проблемы диагностики ДВС" (том 4, 2022)

Видео: Мир Юрского периода: Возрождение (2025) / Jurassic World: Rebirth


• Замена рулевой рейки ВАЗ-2115 - практические советы

• Подбираем оптимальную коробку отбора мощности для ГАЗ 3309

• УАЗ-31519 - параметры, неисправности и достоинства
