Проверка и замена неисправных предохранителей ВАЗ - практические методы

Статья обновлена: 04.08.2025

Блок предохранителей – критически важный узел электросистемы любого автомобиля ВАЗ.

Предохранители защищают дорогостоящее оборудование от повреждений при коротких замыканиях и перегрузках.

Отказ даже одного элемента парализует работу фар, стеклоподъемников, поворотников или других потребителей тока.

Умение быстро диагностировать и менять перегоревшие предохранители самостоятельно сэкономит время и деньги автовладельца.

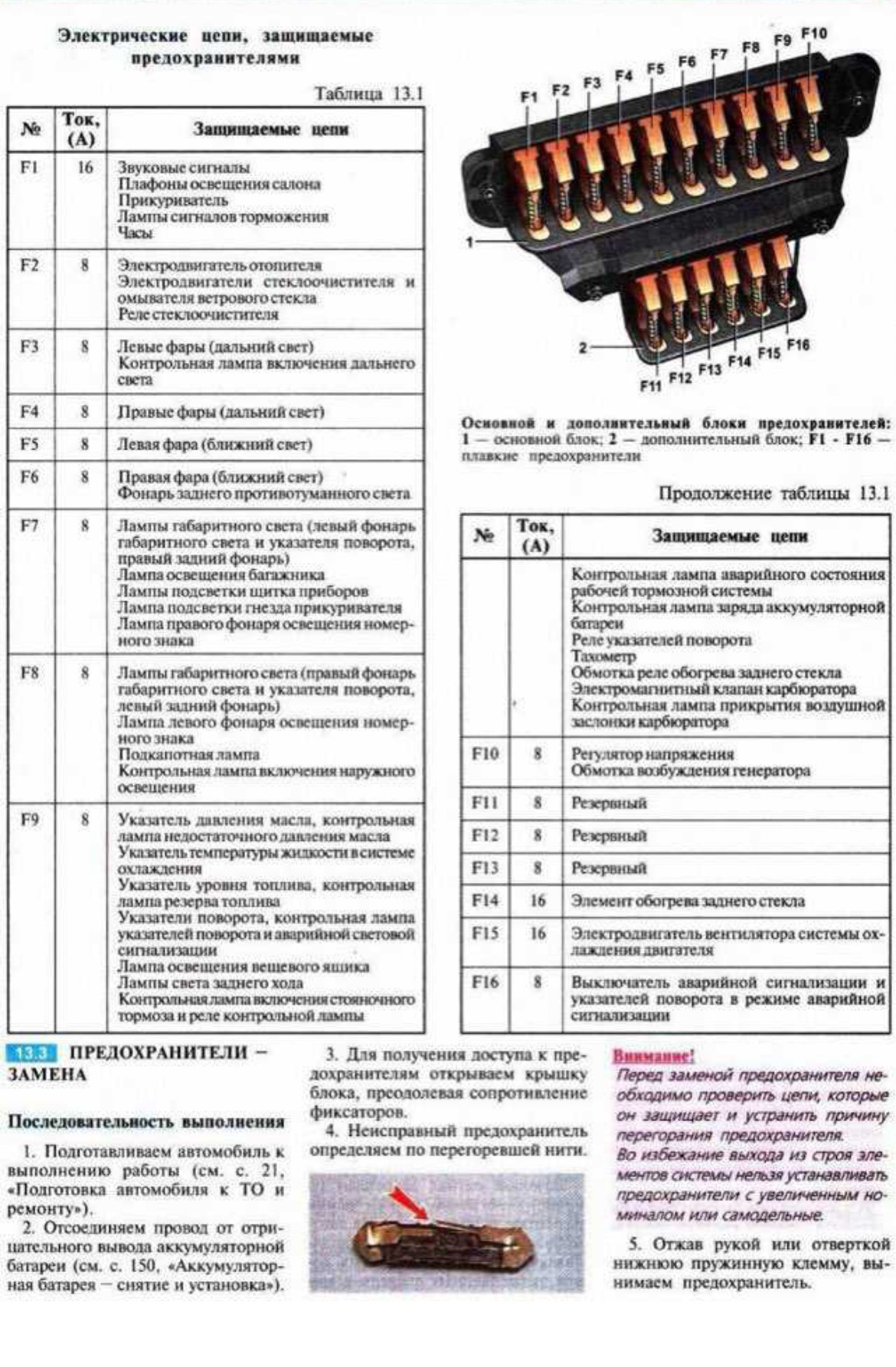

Где находится основной блок предохранителей в классических моделях ВАЗ

В классических моделях ВАЗ (2101, 2102, 2103, 2104, 2105, 2106, 2107) основной блок предохранителей расположен в моторном отсеке. Он закреплён на левой боковине кузова по направлению движения автомобиля, непосредственно над аккумуляторной батареей.

Блок выполнен в виде прямоугольной чёрной пластмассовой конструкции с ребристой крышкой, защищающей плавкие элементы от пыли и влаги. Чтобы получить доступ к предохранителям, нужно усилием большого пальца отжать фиксатор крышки по её верхней кромке и потянуть её в сторону кабины. На внутренней стороне крышки обычно нанесена схема, поясняющая назначение каждого элемента и его номинал.

Ключевые детали места установки:

Сторона монтажа: левая стенка моторного отсека
Ориентир: в 10-20 см над положительной клеммой аккумулятора
Рядом со следующими узлами:
1. Расширительный бачок ОЖ
2. Резервный бачок тормозной жидкости

Примечание: в салоне автомобиля возле ног водителя находится дополнительный монтажный блок с предохранителями для осветительных приборов и звукового сигнала, но именно описанный подкапотный модуль является основным распределителем цепей.

Расположение дополнительного блока реле в салоне ВАЗ "Самара"

В моделях семейства Самара (2108, 2109, 21099) дополнительный блок реле монтируется под панелью приборов со стороны водителя. Он находится в левой части торпедо, за декоративной пластиковой накладкой напротив рулевой колонки. Для доступа необходимо снять защитный кожух, фиксирующийся пластиковыми защёлками.

Под этой накладкой расположено 4 посадочных места для реле, ответственных за критичные системы автомобиля: центральный замок, очиститель фар, обогрев заднего стекла и топливный насос. Целевое реле определяется по маркировке на корпусе блока и схеме в руководстве по эксплуатации.

Инструкция для визуальной идентификации:

Снимите пластмассовую накладку под рулевой колонкой, отжав фиксаторы
Ориентируйтесь по нанесённым символам возле каждого разъёма:

Позиция	Управляемая система
K1	Омыватель фар
K2	Центральный замок
K3	Топливный насос
K4	Обогрев заднего стекла

Внимание! В модификациях с инжекторными двигателями вместо реле топливного насоса может устанавливаться контроллер вентилятора охлаждения.

Нюансы доступа:

Для замены реле поверните элемент против часовой стрелки
Проверяйте контакты на окисление при частых отказах
Сохраняйте оригинальную раскладку проводов при демонтаже

Поиск блока предохранителей в моторном отсеке современных LADA

В актуальных моделях LADA (Vesta, XRAY, Niva Travel, Granta) основной силовой блок предохранителей размещен под капотом в районе левой колесной арки. Его стандартное расположение – со стороны водителя возле аккумулятора или в задней части моторного отсека.

Корпус блока имеет прямоугольную форму, выполнен из черного пластика с надписью «FUSES» или пиктограммой цепи. Крышка фиксируется защелками. Для точного определения позиции сверяйтесь с маркировкой на внутренней стороне капота либо в руководстве по эксплуатации конкретного автомобиля.

Особенности расположения по моделям

LADA Vesta: Под ветровым стеклом у левого переднего лонжерона
LADA Granta: За аккумуляторной батареей, над крылом
LADA Niva Travel: Возле усилителя тормозов и бачка омывателя
LADA XRAY: За моторным щитком со стороны АКБ

Симптом неисправности	Целевой предохранитель
Не работают фары, габариты	F4 (15A), F8 (15A)
Отказ вентилятора печки	F16 (30A)
Зависание стеклоподъемников	F1 (25A)
Сбои системы старт-стоп	F36 (60A)

Важно: Перед демонтажем крышки отключите минусовую клемму АКБ. Осмотр плавких элементов проводите при естественном освещении или с помощью фонаря.

Расшифровка условных обозначений на крышке блока предохранителей

Условные обозначения на крышке блока предохранителей ВАЗ представляют собой схематическое изображение электроцепей автомобиля и их соответствие конкретным предохранителям. Каждое обозначение обычно состоит из цифрового индекса (номера предохранителя) и графического символа либо текстовой аббревиатуры, указывающей на защищаемую систему или узел. Без правильной интерпретации этих значков корректное обслуживание блока невозможно.

Стандартные обозначения на моделях ВАЗ (2114, 2115, Priora, Granta и др.) включают графические элементы и сокращения: значки фар, габаритов, вентилятора охлаждения, топливного насоса, поворотников, обогрева заднего стекла, прикуривателя и др. Рядом с каждым символом указан номер позиции предохранителя в блоке и его номинальный ток в амперах (например, 5А, 10А, 15А).

Распространенные обозначения на крышке:

Штриховая окружность ↔ или O I O – Поворотники и аварийная сигнализация
Капля в круге или БЕНЗ – Топливный насос и инжектор
Вентилятор в рамке или ВЕНТ – Вентилятор системы охлаждения
Квадрат со стрелками ↑↓ или Z/W – Стеклоподъемники
Треугольник ! в круге – Стояночные и габаритные огни
S/R – Обогрев заднего стекла (Стекла/Реле)
SAU или значок динамика – Звуковой сигнал (Сигнал Аварийный Устройство)

Важно: При расшифровке ориентируйтесь на схему именно вашей модели ВАЗ – расположение и обозначения могут незначительно отличаться у разных годов выпуска и модификаций (например, у оснащенных ABS или климат-контролем). Точное соответствие предохранителей цепям всегда указано в руководстве по эксплуатации автомобиля или на дублирующей схеме (иногда её размещают на обратной стороне крышки).

Минимальный набор инструментов для проверки предохранителей

Для оперативной диагностики неисправностей в блоке предохранителей ВАЗ не требуется сложное или дорогостоящее оборудование. Обойтись можно базовыми инструментами, которые легко помещаются в бардачке или небольшой сумке.

Вот ключевые предметы, необходимые для проверки:

Тестер (мультиметр или контрольная лампа на 12В) – незаменим для проверки наличия напряжения на клеммах предохранителя и его целостности. Мультиметр в режиме прозвонки или измерения сопротивления точно опредеолит перегоревший элемент.
Узкий пинцет или пластиковые щипцы – помогут аккуратно извлечь предохранитель из гнезда блока, особенно миниатюрные экземпляры (типа "нож"). Металлические инструменты используйте осторожно, чтобы не повредить контакты.
Мощный фонарик – обеспечит хорошую видимость внутри блока предохранителей, часто расположенного в затемненных нишах салона или подкапотного пространства.
Комплект запасных предохранителей – соответствующие номиналу типы (АМ, АРЕ, F, FF) для немедленной замены обнаруженных перегоревших элементов. Всегда возите с собой несколько штук распространенных номиналов (5А, 7.5А, 10А, 15А, 20А).

Как отсоединить клеммы аккумулятора перед работой с предохранителями

Предварительно заглушите двигатель, вытащите ключ из замка зажигания и убедитесь, что все электрооборудование (фары, магнитола, кондиционер) выключено для предотвращения искрения и скачков напряжения. Проверьте отсутствие спецсистем, требующих сохранения памяти ЭБУ – при их наличии подключите резервный источник питания через прикуриватель или диагностический разъем согласно инструкции к автомобилю.

Соблюдайте строгий порядок снятия клемм: сначала ослабьте накидную гайку крепления на минусовой клемме (-) рожковым ключом на 10 мм, полностью отсоедините провод и надежно изолируйте его резиновым колпачком или ветошью. Только после этого снимите плюсовую клемму (+), избегая контакта металлических частей ключа с кузовом во избежание короткого замыкания.

Критичные требования безопасности:

Используйте только изолированный инструмент
Держите снятые клеммы подальше от аккумуляторных выводов
Не допускайте соприкосновения плюсового кабеля с металлическими деталями авто

Этап	Рекомендуемое время	Инструмент
Снятие (-) клеммы	1–2 мин.	Ключ на 10 мм
Изоляция минусового провода	30 сек.	Резиновый колпачок
Снятие (+) клеммы	1–2 мин.	Ключ на 10 мм

Техника безопасного извлечения предохранителя специальным пинцетом

Перед извлечением убедитесь, что зажигание автомобиля выключено, а потребители, запитанные через проверяемый предохранитель, неактивны. Это предотвратит короткое замыкание и защитит бортовую сеть от повреждений.

Проверьте визуально маркировку блока предохранителей: большинство моделей ВАЗ оснащено схемой с номерами и назначением элементов, что позволяет точно идентифицировать нужное устройство без путаницы. При отсутствии схемы воспользуйтесь технической документацией авто.

Последовательность действий

Подготовьте пинцет: используйте только пластиковый инструмент из набора предохранителей (обычно закреплен в блоке). Металлические щипцы могут вызвать замыкание контактов.
Фиксация предохранителя: захватите пинцетом корпус элемента вертикально, избегая бокового перекоса. Расположите губки плотно по центру за пластиковые края – никогда не цепляйте за металлические контактные пластины на торцах!
Извлечение: плавно потяните элемент строго перпендикулярно плоскости блока, прикладывая умеренное усилие. Резкие движения недопустимы – возможна деформация посадочного гнезда.

Ошибка	Риск	Метод предотвращения
Сдавливание контактов	Обрыв токоведущих пластин	Контролируйте силу сжатия пинцета
Перекос при извлечении	Поломка фиксаторов гнезда	Сохраняйте прямой угол до полного выхода предохр.

Важно: Если элемент не поддается, не прикладывайте чрезмерных усилий – возможна поломка креплений или самого блока. В таких случаях проверьте фиксаторы гнезда визуально и при необходимости обработайте контакты очистителем электрооборудования.

Визуальный осмотр: признаки перегоревшего предохранителя

При визуальной диагностике предохранителей в блоке ВАЗ первым этапом отключите аккумуляторную батарею для предотвращения короткого замыкания. Последовательно извлекайте каждый предохранитель при помощи специальных пластиковых щипцов, расположенных на крышке блока, либо аккуратно поддевая плоской отверткой. Фиксируйте положение извлеченного элемента для последующей корректной установки.

Основные признаки перегорания легко определяются при осмотре на свету: исследуйте целостность плавкой вставки через прозрачный корпус. Обратите внимание на цвет корпуса и состояние контактных ножек.

Разрыв нити накала – плавкая перемычка внутри стеклянного или пластикового корпуса имеет видимый обрыв
Почернение внутренней колбы – появление темных пятен, нагара или копоти на стенках предохранителя
Трещины или деформация корпуса – оплавленные участки, вздутия и физические повреждения оболочки
Окисление контактов – зеленоватый или белый налет на металлических ножках элемента

Проверка целостности плавкой вставки на просвет

Визуальный осмотр на просвет – основной метод предварительной диагностики предохранителей, не требующий специальных инструментов. Данный способ позволяет мгновенно определить обрыв нити плавкой вставки при ее перегорании.

Для выполнения проверки извлеките предохранитель из гнезда с помощью специальных пластиковых щипцов. Держа элемент под ярким источником света, внимательно исследуйте металлическую проволоку внутри корпуса сквозь прозрачное окошко.

Критерии оценки состояния и правила безопасности

Целый предохранитель: нить имеет равномерную толщину по всей длине без разрывов, видимых точек оплавления или изменения цвета.
Перегоревший предохранитель: явный обрыв проволоки, шарики металла на концах, потемнение стекла или признаки термического воздействия на внутренних стенках корпуса.

При недостаточном освещении используйте фонарик или направьте элемент на лампу. Важно: Не прилагайте силу при извлечении – разломанный корпус усложняет диагностику.

Внешний признак	Состояние плавкой вставки
Сплошная нить без затемнений	Исправна
Обрыв с шарообразными наплывами	Требует замены
Потемневший корпус	Требует замены

Выключите зажигание перед извлечением.
Сравните подозрительный предохранитель с заведомо исправным аналогом – разница в нити видна отчетливо.

Использование тестера для прозвона предохранителя в режиме сопротивления

Для проверки предохранителя мультиметром установите его в режим измерения сопротивления (Ω), обозначаемый символом Ω. Предварительно обязательно отсоедините фишку блока предохранителей от аккумулятора или снимите сам проверяемый предохранитель для исключения ложных показаний и обеспечения безопасности.
Выберите на приборе самый низкий диапазон измерения, обычно 200 Ом или значок "прозвонки" (значок диода со звуком), который подаст звуковой сигнал при наличии контакта.

Коснитесь металлическими щупами тестера обоих контактных ножек предохранителя: один щуп на одну ножку, второй щуп – на другую.Неважно, какой щуп к какой ножке прикладывать: предохранитель – элемент симметричный.
На исправном предохранителе дисплей мультиметра покажет значение сопротивления, близкое к нулю (0.0–0.5 Ом), а в режиме прозвонки раздастся непрерывный звуковой сигнал.

Интерпретация результатов замера сопротивления:

~ 0 Ом (или звуковой сигнал): Предохранитель исправен.
∞ Ом или "OL" (Over Limit): Предохранитель перегорел (обрыв), требуется замена.
Промежуточное (не нулевое) сопротивление: Редкая ситуация, может указывать на начало деградации плавкой вставки или сильное загрязнение контактов (протрите ножки). В большинстве случаев надежнее считать такой предохранитель потенциально неисправным и заменить.

Диагностика мультиметром: определение обрыва цепи

Переведите мультиметр в режим прозвонки (значок звуковой волны или диод) или в режим измерения сопротивления (Ω). Для проверки целостности цепи необходимо обеспечить полное отсутствие напряжения на тестируемой линии. Отключите аккумулятор или соответствующий предохранитель перед началом работ. Подключите щупы прибора к обоим концам проверяемого участка цепи или проводника (например, к контактам разъема со стороны блока предохранителей и элементу потребителя).

В режиме прозвонки непрерывный звуковой сигнал или показания сопротивления, близкие к нулю (0,1–5 Ом), свидетельствуют об отсутствии обрыва. Высокие показания (OL на экране) или отсутствие звукового оповещения подтверждают обрыв цепи. При наличии перебоев в работе системы покачивайте проводник или разъем в процессе замера – появление мигающего сигнала укажет на повреждение проводки или окисленные контакты.

Типовые точки проверки:

Выводы реле и разъемов блока предохранителей;
Колодки жгута проводов в местах перегибов;
Зоны крепления проводов к кузову (риск перетирания);
Клеммы ламп, моторчика отопителя, датчиков.

Симптом	Показания мультиметра	Диагноз
Электроприбор не работает	OL / ∞ Ом	Обрыв цепи
Прерывистая работа устройства	Колебания между 0 и OL	Нарушенный контакт или поврежденный провод

Важно: Не игнорируйте проверку массы цепи – подключите один щуп к разъему оборудования, а второй к чистой точке кузова автомобиля.

Косвенная проверка предохранителей через напряжение на контактах

Принцип косвенной диагностики основан на измерении напряжения с обеих сторон предохранителя без его извлечения из блока. Исправный элемент пропускает ток, создавая одинаковый потенциал на обоих контактах. При обрыве нити на входном контакте регистрируется напряжение бортовой сети, а на выходном – отсутствие потенциала.

Для проверки требуется мультиметр в режиме DCV (20V+), включенное зажигание и активированные потребители защищаемой цепи. Черный щуп фиксируют на кузовной массе, красным последовательно касаются металлических выступов предохранителя. Отсутствие нагрузки делает измерения неинформативными.

Протокол проверки

Включите потребитель цепи (фары, магнитолу, поворотники)
Установите мультиметр в режим постоянного напряжения (DCV) с пределом 20 В
Подсоедините чёрный щуп к "массе" автомобиля
Коснитесь красным щупом первого контакта предохранителя, зафиксируйте значение
Повторите замер для второго контакта без сдвига чёрного провода

Интерпретация показаний:

Контакт 1 (В)	Контакт 2 (В)	Диагноз
~12-14	~12-14	Предохранитель исправен
~12-14	0	Обрыв предохранителя
0	0	Нет питания в цепи (проверьте АКБ, реле)

Критические нюансы: разница в 0.5 В между контактами указывает на подгорание зоны крепления плавкой вставки. При диагностике цепей с импульсным питанием (например, ЭБУ) используйте режим AC/DC clamp-метра.

Сравнение характеристик предохранителя с маркировкой на корпусе

На корпусе каждого предохранителя нанесена маркировка номинального тока (в амперах), обозначенная цифрой с буквой "А". Ориентируйтесь на это значение при проверке соответствия элемента штатной схеме электропроводки автомобиля. Например, предохранитель F10 обозначает номинальный ток 10А, а F20 – 20А.

Визуально сравните физическое состояние элемента с заявленной характеристикой: если плавкая всадка внутри корпуса расплавлена или разорвана, предохранитель перегорел. Убедитесь, что установленный номинал соответствует указанному на крышке блока или схеме: замена на предохранитель с большей силой тока вызовет перегромку проводки, с меньшей – преждевременное срабатывание защиты.

Маркировка на корпусе	Правильное состояние	Несоответствие и последствия
Цифра + «А» (пример: 15A)	Непрерывная металлическая вставка	Замена на меньший номинал: ложные срабатывания
Цветовая полоса (по стандарту)	Отсутствие затемнений/разрывов	Замена на больший номинал: риск возгорания

Поиск соответствий между предохранителем и защищаемой цепью

Определение функции конкретного предохранителя в блоке предохранителей ВАЗ – ключевой этап при диагностике проблем с электрооборудованием автомобиля. Каждый плавкий элемент отвечает за защиту от перегрузки строго определенной цепи, такой как фары, габариты, вентилятор печки, топливный насос, система зажигания или магнитола.

Для корректного поиска соответствия существует несколько базовых методов. Первый и самый удобный способ – визуальное изучение схемы, размещенной непосредственно на тыльной стороне пластиковой крышки блока предохранителей. Эта схема нарисована в виде макета расположения предохранителей с подписями защищаемых цепей рядом с каждым номером или позицией.

Основные методы поиска соответствия

Если схема на крышке отсутствует, повреждена или нечитаема, используйте другие доступные методы:

Официальная документация: Найдите электрическую схему (ЭС) именно для вашей модели и года выпуска ВАЗ в руководстве по эксплуатации, сервисной книжке или на авторизованных тематических форумах и сайтах. Там всегда присутствует таблица или схема с расшифровкой назначения каждого предохранителя и реле в блоке.

Практические способы определения

Когда документации нет под рукой, прибегают к практической диагностике:

Контрольная лампа или мультиметр:
- Включите зажигание или активируйте цепь, которую хотите проверить (например, включите фары ближнего света или магнитолу).
- Попеременно вынимайте предохранители по одному.
- Подключите контрольную лампу-пробник (или щупы мультиметра в режиме напряжения постоянного тока) к контактным ножкам предохранителя в его посадочном месте:
- Если лампа загорается (или мультиметр показывает примерно 12В) только на одной стороне предохранителя – цепь активна, но предохранитель не пропускает ток (вероятно, перегорел).
- Если лампа одинаково горит (или напряжение есть) с обоих сторон – предохранитель исправен.
- Если лампа не горит (или напряжения нет) ни с одной стороны – цепь неактивна при текущем положении зажигания/включенных потребителях; попробуйте активировать потребитель или повернуть ключ в другое положение.
При удалении предохранителя и последующем отключении именно целевой цепи при работающем потребителе можно идентифицировать этот предохранитель.
Цветовая маркировка и номинал: Обращайте внимание на цвет корпуса предохранителя (синий - чаще 15А, желтый - 20А, красный - 10А и т.д.) и его текущий номинал (указан на корпусе и торце). Мощные потребители (фары, обогрев заднего стекла, вентиляторы охлаждения/печки) обычно защищены предохранителями наибольшего номинала (20-30А и более). Помните, что этот метод лишь помогает сузить круг поиска и не заменяет проверку по схеме или щупом.

Симуляционный признак цепи	Действия при диагностике контрольной лампой/мультиметром на контактах посадочного места*	Вывод
Цепь активна и работает (ток идет)	Напряжение (~12В) присутствует с ОБЕИХ сторон предохранителя. Лампа горит с ОБЕИХ сторон.	Предохранитель исправен.
Цепь активна, но не работает (предохранитель перегорел)	Напряжение (~12В) присутствует только с одной ("плюсовой") стороны посадочного места. На второй стороне напряжения нет. Лампа горит только с одной стороны.	Предохранитель перегорел – ток не проходит.
Цепь неактивна при данном положении ключа/включенных потребителях	Напряжение ОТСУТСТВУЕТ с обеих сторон посадочного места. Лампа не горит.	Цепь не запитана в данный момент. Нельзя сделать вывод о исправности предохранителя этим методом.

*Зажигание включено или целевой потребитель активен, предохранитель вставлен в свое место.

Цветовая маркировка предохранителей ВАЗ

Определение номинала предохранителей по цветовой маркировке – стандартизированный метод, применяемый в автомобилях ВАЗ для быстрой идентификации характеристик элемента. Каждому цвету соответствует определённый токовый предел срабатывания, что исключает путаницу при обслуживании электросистемы.

Ниже представлено соответствие цветов корпуса и номинала для большинства моделей ВАЗ. Рекомендуется проверять актуальность данных в руководстве к конкретной модели из-за возможных различий в годах выпуска и модификациях.

Цвет корпуса	Номинал (Ампер)
Коричневый	5А
Красный	10А
Синий (голубой)	15А
Желтый	20А
Прозрачный/белый	25А
Зеленый	30А
Оранжевый	40А
Серый	50А

При визуальной проверке осмотрите целостность плавкой вставки и корректность цвета корпуса. Дефекты (потемнение, расплавление) указывают на необходимость замера мультиметром или замены.

Почему нельзя устанавливать предохранители большего номинала

Предохранитель предназначен для защиты электропроводки и оборудования от токовых перегрузок. При превышении допустимого значения тока он расплавляется, разрывая цепь. Установка предохранителя с увеличенным номиналом (например, 20А вместо 10А) нарушает эту защиту – проводка начинает нагреваться сверх расчетной нормы, но плавкий элемент не срабатывает своевременно. Это приводит к оплавлению изоляции, коротким замыканиям и риску возгорания автомобиля.

Несоответствие номинала также повреждает потребители тока: генератор, блок управления, фары или аудиосистему. Слабые участки цепи, рассчитанные на определённую нагрузку, перегреваются, контакты окисляются, а дорогостоящая электроника выходит из строя. Например, вместо замены сгоревшего предохранителя на 5А установка элемента на 15А может вызвать необратимую поломку датчиков ЭБУ, требующую сложного ремонта.

Риск пожара – расплавленная изоляция воспламеняет легкогорючие материалы в моторном отсеке.
Разрушение проводки – длительный перегрев меди увеличивает сопротивление, вызывая локальные обрывы цепи.
Отказ оборудования – чувствительные устройства (например, CAN-модули) получают недопустимое напряжение.
Скрытые дефекты – проблема, вызвавшая перегрузку, остаётся не устранённой, усугубляя повреждения.

Подбор аналогов при отсутствии штатных предохранителей

Если необходимый номинал предохранителя для автомобиля ВАЗ отсутствует в продаже, допустима временная установка аналога после тщательного подбора по ключевым параметрам. Главные характеристики для замены – номинальный ток (в Амперах) и скорость срабатывания. Использование неподходящих элементов может вызвать повреждение электропроводки или возгорание.

Для подбора выполните следующие шаги:

Определите точный ток срабатывания (указан на корпусе штатного предохранителя или в инструкции). Например: 10А, 15А, 20А.
Проверьте тип корпуса:
- Ножевые (лезвийные) – стандарт ISO 8820
- Керамические или стеклянные цилиндрические.

Подберите аналог с идентичным током и характеристиками:

Параметр	Требование
Ток (А)	Должен точно соответствовать
Напряжение (В)	≥32V (автоэлектрика)
Скорость срабатывания	Стандартная (не замедленная)

Важно! Запрещено использовать "жучки", скрепки или проволоку. Временно допустимы:

Проверенный предохранитель аналогичного типа от другой марки авто
Сертифицированные универсальные наборы (например, Bussmann, Phillips)

После установки аналога проверьте цепь на корректную работу и замените элемент штатным как можно скорее. При частых перегораниях диагностируйте причину перегрузки.

Снятие предохранителя без специнструмента подручными средствами

При отсутствии специальных пластиковых щипцов для извлечения предохранителей из монтажного блока ВАЗ можно использовать доступные предметы. Это актуально в дорожных условиях или при внезапном отказе электрооборудования. Главное – соблюдать осторожность, чтобы не повредить соседние элементы цепи или контакты гнезда.

Для безопасного демонтажа следует предварительно определить неисправный элемент. После этого обязательно отключите соответствующий потребитель энергии, а при возможности – снимите клемму с аккумулятора. Убедитесь, что поверхность предохранителя и пальцы рук абсолютно сухие.

Проверенные методы извлечения

Плоскогубцы с узкими губками: Оберните кончики инструмента изолентой для защиты пластика. Захватите корпус предохранителя перпендикулярно плавкой вставке. Вытягивайте строго вертикально без перекоса.
Крупная отвертка: Подденьте металлические контакты предохранителя с боков поочередно. Применяйте только при свободном доступе. Избегайте рычаговых усилий, деформирующих гнездо.
Петля из проволоки: Согните жесткий медный провод Ø 1.5–2 мм в П-образную скобу. Заведите её под центральную часть корпуса. Поднимайте двумя пальцами за оба конца проволоки равномерно.

Важно: Никогда не используйте ножи, шила или металлические крючки – они могут замкнуть соседние цепи или разрушить контактные лепестки гнезда. Если предохранитель треснул или раскололся, аккуратно удалите осколки маленькими плоскогубцами.

Очистка посадочных мест от окислов перед установкой

После извлечения неисправного предохранителя критически важно тщательно очистить его посадочные места (гнёзда) в блоке от скопившихся окислов и загрязнений. Эти отложения, возникающие из-за влажности, нагрева и времени, резко ухудшают контакт между вставкой и клеммами блока, что может привести к нарушению работы цепи, повторному перегоранию нового предохранителя или даже перегреву самого корпуса. Недостаточная очистка – одна из частых причин ложных "срабатываний" новых элементов.

Для эффективной очистки контактов используйте узкую мелкозернистую наждачную бумагу, специальную контактную щётку с плотными металлическими щетинками или твёрдую пластиковую щётку, предварительно смоченную в очистителе электронных компонентов (спреи на основе алюминия или спирта). Плотно оберните наждачную бумагу вокруг узкой отвёртки или шила, либо вставьте щётку в гнездо и аккуратными несколькими проворотами или возвратно-поступательными движениями удалите налёт. Особое внимание уделите пружинящим боковым контактам каждого гнезда.

Обязательно отключите минусовую клемму аккумулятора перед началом работ.
Тщательно визуально проверьте нагар и окисление на пружинных контактах гнёзд.
Обработайте каждое очищаемое гнездо с помощью выбранного инструмента (наждачка, щётка).
Продуйте гнёзда сжатым воздухом или осторожно удалите остатки мусора чистой сухой кистью.
Для усиления эффекта нанесите на контакты качественный токопроводящий контактный спрей, который защитит от коррозии в будущем.

Качественно очищенные посадочные гнёзда обеспечивают идеальный и надёжный электрический контакт с ножками нового предохранителя, минимизируя риски падения напряжения и нагрева в месте соединения. Это ключевой этап замены, игнорирование которого часто приводит к быстрому выходу из строя установленного элемента и постоянным проблемам с электрикой автомобиля.

Правильная ориентация нового предохранителя в гнезде

При установке нового предохранителя в блок ВАЗ критически важно соблюсти ориентацию контактов. Корпус элемента имеет две металлические ножки разной ширины, что соответствует асимметричной конструкции гнезда. Неправильная установка (например, переворот на 180 градусов) приведет к отсутствию электрического контакта, даже если деталь визуально занимает положенное место.

Для гарантии корректного монтажа совместите широкую ножку предохранителя с широким пазом гнезда, а узкую – с узким. На корпусах большинства современных моделей дополнительно нанесена схематичная стрелка или маркировка "TOP", указывающая верхнюю сторону. Всегда проверяйте плотность фиксации: элемент должен встать без зазоров и перекосов, а усилия при вдавливании не должны превышать допустимого (характерный щелчок крепления свидетельствует об успешной посадке).

Ключевые этапы проверки ориентации

Изучите маркировку на корпусе нового предохранителя (стрелка, обозначение "TOP").
Сопоставьте ширину ножек с пазами гнезда до установки.
После монтажа визуально убедитесь, что корпус расположен параллельно соседним элементам.
Проверьте надежность контакта – покачивание элемента недопустимо.

Примечание: Используйте плоскогубцы с изолированными рукоятями для манипуляций, если штатного пластмассового пинцета в блоке нет.

Контроль плотности прилегания контактов в посадочном месте

Ослабленные контакты в блоке предохранителей приводят к перегреву, искрению и оплавлению пластмассовых элементов, что чревато выходом из строя электрооборудования автомобиля. Для контроля визуально проверьте отсутствие зазоров между ножками предохранителей/реле и гнёздами, а также убедитесь в отсутствии следов термовоздействия (потемнение или деформация пластика вокруг контактов).

Для механической проверки плотности подтяните каждый контактный разъём в блоке, аккуратно сжав усики в посадочном месте тонкой отвёрткой или плоскогубцами – соединение должно обеспечивать жёсткую фиксацию, исключающую люфт. Особое внимание уделите силовым цепям стартера и генератора.

Последовательность действий:
1. Извлеките предохранитель/реле из гнезда
2. Осмотрите клеммы на предмет окисления или коррозии
3. Проверьте упругость контактных лепестков, прижимающих ножку элемента
4. Аккуратно подогните лепестки при необходимости для восстановления натяга
Важно: Регулярная очистка контактов от окислов с помощью специального спрея-очистителя предотвратит ухудшение электропроводности.

Тестирование цепи после замены предохранителя

После установки исправного предохранителя необходимо незамедлительно проверить работоспособность цепи, которую он защищает. Включите все электроприборы, относящиеся к этой цепи (фары, магнитолу, обогреватель, прикуриватель, дворники и т.д.), и убедитесь в их корректной работе. Одновременно наблюдайте за новым предохранителем: отсутствие перегорания в течение нескольких секунд и минут – хороший знак.

Если предохранитель моментально перегорает снова – это указывает на серьезную проблему в цепи: короткое замыкание или перегрузку. Для поиска неисправности отключите все потребители в этой цепи. Затем, при целой вставке, поочередно подключайте их обратно – проблема проявится повторным перегоранием при подключении определенного устройства или узла. Безопасной диагностикой короткого замыкания является измерение сопротивления на контактах гнезда предохранителя относительно «массы» (при отключенном аккумуляторе и обесточенной цепи) мультиметром в режиме "прозвонки". Показание, близкое к нулю Ом, подтверждает КЗ. Поиск и устранение неисправностей электропроводки требует опыта; при малейших сомнениях обратитесь к автоэлектрику.

Частый выход из строя одного предохранителя: поиск причин

Постоянное перегорание конкретного предохранителя свидетельствует о системной проблеме в защищаемой им цепи. Основной причиной является превышение токовой нагрузки, которую неспособна выдержать цепь или сам элемент защиты.

Прежде чем заменять предохранитель, необходимо провести детальную диагностику, так как эксплуатация с неисправностью создает риски повреждения электрооборудования и повышает вероятность короткого замыкания.

Основные причины и методы проверки

Перегрузка цепи
- Подключение потребителей, превышающих номинал предохранителя
- Проверка: отключить всех потребителей цепи последовательно для выявления виновника
Короткое замыкание
- Замыкание "плюса" на кузов из-за поврежденной изоляции
- Проверка: отсоединить потребители и прозвонить цепь тестером на "массу"
Неисправность компонентов
- Внутреннее замыкание в реле, концевике или электроприборе
- Проверка: замер тока утечки мультиметром при работающем устройстве

Проблемы контактов

Тип неисправности	Визуальные признаки
Окисление гнезда	Потемнение металла, налет
Ослабление посадки	Люфт предохранителя, следы подгорания

После обнаружения проблемы замените поврежденные провода с термоусадкой, восстановите изоляцию и установите предохранитель строго соответствующего номинала – установка "жучка" категорически недопустима.

Диагностика замыканий в защищаемой электроцепи

Проблема срабатывания предохранителя при отсутствии очевидных причин часто указывает на короткое замыкание. Первым этапом отключите нагрузку от проверяемой цепи - снимите клеммы с аккумулятора, извлеките подозрительный предохранитель и отсоедините потребители, подключенные к этому контуру (фары, магнитолу, прикуриватель и др.).

Для точной диагностики потребуется мультиметр в режиме прозвонки или измерения сопротивления. Подключите один щуп прибора к освободившемуся контакту разъёма предохранителя, второй - к "массе" авто. При отсутствии КЗ мультиметр покажет обрыв цепи (OL или ∞). Показания в диапазоне 0-50 Ом подтверждают замыкание на кузов.

Пошаговое выявление участка КЗ:

Визуально осмотрите провода на предмет оплавлений, перетираний о кузов, контакт с горячими узлами.
Поочерёдно отсоединяйте разъёмы компонентов цепи, наблюдая за показаниями мультиметра. Восстановление сопротивления до бесконечности при отключении конкретного устройства указывает на его неисправность.
При КЗ в проводке разделите жгут на сегменты, проверяя последовательно каждый участок методом исключения.

Важно! При диагностике избегайте использования контрольной лампы - это может привести к обгоранию трасс или повреждению ЭБУ.

Проверка реле при подозрении на ложное срабатывание защиты

При ложном срабатывании защиты первым делом отключите АКБ. Определите расположение проблемного реле с помощью руководства автомобиля или схемы на крышке блока предохранителей, обращая внимание на маркировку (например, K1, K5). Демонтируйте реле, аккуратно поддев его отвёрткой с плоским жалом.

Проведите визуальную диагностику: осмотрите корпус на предмет трещин, почернений или вздутий. Проверьте контакты реле на окисление и интенсивный нагар – такие дефекты часто приводят к нестабильной работе даже при исправной внутренней схеме.

Алгоритм проверки электроцепи

Установите мультиметр в режим вольтметра (диапазон 20В).
Подключите чёрный щуп к "массе" автомобиля.
Красным щупом найдите постоянное напряжение 12В на двух контактах реле (соответствуют цепям питания и управления).

Показания мультиметра	Статус контактов
12В на всех контактах (A1/A2, B1/B2)	Неисправность в нагрузке или механизме реле
0В на управляющих контактах (B1/B2)	Обрыв проводки до реле
Колебания напряжения	Окисление контактов реле/гнёзд

При подозрении на внутренний дефект замените реле на заведомо исправное аналогичное (например, с пометкой "освещение" или "дворники"). Если после установки рабочего реле цепь функционирует нормально – причина определена верно. Всегда используйте детали с соответствием номинальному току (указан на корпусе).

Что делать если предохранитель перегорает сразу после замены

Мгновенное перегорание нового предохранителя указывает на короткое замыкание в защищаемой цепи. Первое действие – исключите поставку тока: снимите клемму массы с АКБ во избежание риска возгорания или повреждения проводки. Никогда не заменяйте предохранитель на элемент с большим номиналом – это приведёт к оплавлению проводки или выходу из строя электрооборудования.

Сфокусируйтесь на поиске причины замыкания. Отключите все потребители цепи (фары, магнитолу, прикуриватель и т.д.), замените предохранитель и подключайте устройства по одному. Если проблема возникает при подключении конкретного прибора – он неисправен. Когда замыкание сохраняется без потребителей, проверяйте целостность проводки:

Диагностируйте мультиметром:
- Переключите прибор в режим прозвонки/омметра (значок Ω или зуммер)
- Отсоедините разъём цепи от блока предохранителей
- Одним щупом касайтесь освобождённого контакта предохранителя, другим – металлической части кузова
- Звуковой сигнал или показания ≈0 Ом подтверждают КЗ
Используйте метод контрольной лампы:
- Изготовьте прибор: лампу на 12В (5-21W) с проводами
- Вместо предохранителя подключите лампу к контактам
- При КЗ лампа загорится в полный накал
- Последовательно отсоединяйте разъёмы в цепи – затухание света укажет проблемный участок

Осмотрите контакты блока предохранителей: окислы или деформация гнёзд могут вызывать локальный перегрев. Проверьте цепь на участках с высокой уязвимостью: места перегибов жгутов, области возле движущихся элементов (двери, руль), зоны контакта с острыми кромками кузова. Частая причина – повреждённая изоляция проводов при ремонте или тюнинге.

Замена предохранителя прикуривателя на автомобилях ВАЗ

Найдите монтажный блок предохранителей. На классических моделях (2101-2107) и старых "Самарах" (2108, 2109, 2114) он расположен под панелью приборов со стороны водителя слева. На более современных моделях (к примеру, Lada Granta, Kalina, Vesta) основной блок обычно находится в салоне у левой ноги водителя или под "бардачком".

Отожмите клипсы или выкрутите винты (зависит от модели), снимите пластиковую крышку блока предохранителей и реле. Внимательно осмотрите схему на тыльной стороне крышки или в блоке – ищите значок прикуривателя или надписи "Прикуриватель", "12V Socket (Розетка)". Убедитесь, что выбран именно предохранитель прикуривателя, а не дополнительный гнездо 12В или цепи сигнализации, если они есть.

Определите нужный предохранитель: Для большинства ВАЗ (2110, 2114, Priora, Kalina ранних выпусков) предохранитель прикуривателя часто находится в позиции F6 (15А). На Granta, Kalina 2, Vesta он обычно расположен в позиции F18 (15А). На классике (2107) и старых "Самарах" часто стоит F2 (16А). Всегда сверяйтесь со схемой на вашем конкретном автомобиле!
Извлеките неисправный предохранитель: Используя специальные пластиковые щипцы (обычно расположены непосредственно в блоке предохранителей или на крышке), аккуратно возьмите предохранитель за корпус и извлеките его из гнезда. Если щипцов нет, допустимо осторожно использовать тонкогубцы (пассатижи), избегая замыканий на соседние контакты.
Установите новый предохранитель: Возьмите исправный предохранитель строго такого же номинального тока (чаще всего 15А или 16А, смотрите старый или схему). Сильно и до упора вставьте его ножки в соответствующий посадочный разъем. Контрольный щелчок или плотное зафиксированное положение сигнализируют о правильной установке.

Обязательно проверьте исправность установленного элемента тестером или индикаторной отверткой при включенном зажигании. Убедившись в работе прикуривателя, аккуратно установите крышку монтажного блока на место, защелкнув клипсы или закрутив винты.

Процедура замены предохранителя цепи ближнего света

Перед началом работ обязательно убедитесь, что зажигание автомобиля выключено. Подготовьте новый предохранитель нужного номинала – как правило, 7.5 А или 10 А (точное значение уточняйте по схеме на крышке блока предохранителей конкретной модели ВАЗ). Используйте только исправный элемент соответствующего типа.

Найдите основной блок предохранителей. В классических моделях ВАЗ (например, 2101-2107) он расположен под приборной панелью слева от рулевой колонки. В более современных (ВАЗ-2110, 2114, Приора, Гранта) блок может находиться в моторном отсеке рядом с аккумулятором или в салоне за бардачком. При необходимости сверьтесь с руководством по эксплуатации.

Пошаговая замена

Снимите защитную крышку блока предохранителей, отщелкнув пластиковые фиксаторы.
Изучите схему на внутренней стороне крышки. Найдите позицию, отвечающую за ближний свет фар. Обычно она обозначена как "Ближний свет", "Headlights Low" или графической иконкой фары.
Используя специальные пластиковые щипцы из комплекта блока (или пинцет), аккуратно извлеките неисправный предохранитель из гнезда. Не применяйте металлические инструменты во избежание замыканий!
Визуально осмотрите извлеченный предохранитель. Перегоревшая нить или оплавленный корпус подтверждают неисправность.
Проверьте контакты гнезда в блоке на предмет окисления или загрязнения. При необходимости аккуратно зачистите их.
Установите новый предохранитель строго того же номинала точно в предназначенное гнездо до полной фиксации.
Плотно закройте крышку блока, убедившись в срабатывании фиксаторов.

Таблица типовых номиналов (пример)

Модель ВАЗ	Номинал предохранителя цепи ближнего света (Ампер)
2101-2107 (Классика)	7.5
2110, 2114, Калина, Приора, Гранта	10

После замены включите зажигание и проверьте работу ближнего света. Отсутствие освещения указывает на другие неисправности в цепи (лампа, реле, проводка, выключатель). Многократный выход предохранителя из строя требует углубленной диагностики электрооборудования.

Поиск и замена предохранителя стеклоочистителей

Откройте крышку основного блока предохранителей, расположенного в моторном отсеке слева от рулевой колонки (ближний к водителю). Найдите схему предохранителей на внутренней стороне крышки блока или в руководстве по эксплуатации автомобиля. Требуемое реле обычно обозначено значком "стеклоочиститель" или "омыватель" и соответствующей маркировкой (например, F16 на VAZ-2110). Предохранитель стеклоочистителя часто объединён с цепью управления щитковыми приборами.

Перед заменой убедитесь, что зажигание выключено. Проверьте состояние предохранителя визуально: перегоревший элемент имеет обрыв плавкой вставки внутри пластикового корпуса или потемнение стекла. Для точной диагностики используйте мультиметр в режиме прозвонки – отсутствие сигнала подтверждает неисправность. Подготовьте новый предохранитель строго с аналогичным номиналом тока (указан на корпусе), иначе возможны повреждения электропроводки.

Специальным пластиковым съёмником в блоке предохранителей аккуратно извлеките старый элемент (если инструмента нет, используйте плоскогубцы с изолированными ручками)
Установите новый предохранитель в соответствующий разъём до щелчка
Проверьте работу стеклоочистителей и омывателей, включив их через подрулевой переключатель
При повторном сгорании элемента ищите короткое замыкание в цепи: проверяйте целостность проводки, исправность моторчика стеклоочистителя и контактов подрулевого рычага

Работа с предохранителем системы вентиляции и отопления

Предохранитель цепи отопителя и вентиляции защищает электродвигатель печки, регулятор оборотов вентилятора и элементы управления климатом от перегрузок. Расположен он в монтажном блоке салона ВАЗ, обычно обозначен маркировкой "Печка", "Вентилятор" или номером позиции (часто F1-F20).

Признаками неисправности этой детали служат: полное отсутствие воздушного потока из дефлекторов на всех скоростях, отказ регулятора оборотов вентилятора, неработающая подсветка переключателя отопителя. Параллельно могут наблюдаться сбои в работе стеклоподъемников или магнитолы – это связано с их общей защитной цепью.

Проверка и замена

Инструменты: мультиметр/автотестер, пинцет, пассатижи, новый предохранитель идентичного номинала (обычно 20-30A).

Откройте крышку блока предохранителей (часто расположена под рулевой колонкой или панелью).
Найдите предохранитель по схеме на крышке блока или в руководстве.
Извлеките его пластмассовым пинцетом (идет в комплекте с блоком).
Визуальная проверка: осмотрите плавкую перемычку внутри прозрачного корпуса. Разрыв проволоки или оплавление корпуса сигнализируют о перегорании.
Прозвонка мультиметром:
- Переключите прибор в режим проверки сопротивления.
- Приложите щупы к металлическим контактам предохранителя.
- Показатель "0" или близкий к нулю Ом – исправность; "∞" или ошибка – перегорел.
При неисправности установите новый предохранитель строго по номиналу, запрещается:
- Использовать металлические "жучки" вместо предохранителя.
- Применять деталь с большим током срабатывания.
Подключите АКБ и проверьте работу печки на разных режимах.

Важно: При повторном перегорании предохранителя сразу после замены ищите КЗ в цепи – прозвоните проводку, проверьте двигатель вентилятора и регулирующие реостаты на утечки тока или замыкание.

Этап	Риск ошибки	Решение
Неправильный подбор номинала	Пожар или выход из строя оборудования	Сверьтесь с маркировкой на корпусе старого предохранителя или схемой блока
Установка в грязный слот	Плохой контакт, оплавление	Очистите контакты блока от окислов сжатым воздухом или контактной смазкой

Снятие и установка предохранителя бензонасоса

Отожмите фиксаторы пластмассовой крышки блока предохранителей и снимите ее. Используйте схему на обратной стороне крышки или руководство по эксплуатации автомобиля для точного определения места установки защитного элемента бензонасоса (обычно обозначается как F1, F3 или FUEL PUMP).

Визуально осмотрите предохранитель на предмет обрыва нити или потемнения колбы. При отсутствии явных повреждений проведите диагностику мультиметром в режиме прозвонки: приложите щупы к металлическим контактам на верхней части предохранителя. Отсутствие звукового сигнала подтверждает необходимость замены.

Порядок работ

Выключите зажигание и извлеките ключ из замка
Специальными пластиковыми щипцами (расположены в блоке предохранителей) захватите неисправный элемент строго вертикально
Плавно потяните вверх без перекоса до полного извлечения из гнезда
Сравните маркировку старого и нового предохранителей (стандартно 15А для ВАЗ)
Установите исправный элемент до характерного щелчка, обеспечив плотный контакт
Запустите двигатель для проверки работы бензонасоса

Признак неисправности	Действие
Предохранитель сразу перегорает после замены	Поиск КЗ в цепи: диагностика проводки, реле, насоса
Плотное прилегание в гнезде при установке	Зачистка окислений на контактах панели

Проверка предохранителей противоугонной системы и сигнализации

Для проверки предохранителей противоугонного комплекса и сигнализации сначала найдите соответствующий съёмный блок в салоне автомобиля (обычно расположен под рулевой колонкой или у ног пассажира). После внешнего осмотра на предмет оплавления или разрыва нити предохранителя используйте мультиметр в режиме прозвонки: приложите щупы к металлическим контактам детали. Отсутствие звукового сигнала мультиметра указывает на обрыв и необходимость замены.

Убедитесь, что проверяете предохранитель под нагрузкой: включите зажигание и активируйте сигнализацию. Если мультиметр показывает нулевое сопротивление при извлечённом элементе, значит, цепь защищена другим предохранителем – сверьтесь со схемой на крышке блока или руководстве к автомобилю.

Порядок замены неисправного элемента

Выключите зажигание и отключите подключённую к аккумулятору сигнализацию для безопасности
Извлеките повреждённый предохранитель специальным пинцетом из блока
Установите деталь с идентичным номиналом силы тока (например, 15А), обозначенным на корпусе
Проверьте работу штатного иммобилайзера и функций сигнализации после установки

Важно: При частом перегорании диагностируйте цепь на короткое замыкание
Не используйте "жучки" – это приводит к возгоранию электропроводки

Тип неисправности	Влияние на систему	Решение
Полный обрыв нити	Сигнализация не функционирует	Немедленная замена
Частичное оплавление	Прерывистая работа защиты	Замена + диагностика цепи

Диагностика и замена предохранителя охлаждающего вентилятора

Расположение предохранителя вентилятора радиатора ВАЗ зависит от модели. В классических моделях и ранних "Самарах" он находится в основном блоке под капотом рядом с аккумулятором, обозначается как F7 (50А). В LADA Kalina/Granta/Веста используйте монтажный блок в салоне (левее руля), проверяйте схемы на крышке – ищите "Вентилятор охлаждения". Современные LADA Vesta/XRAY содержат блок силовых предохранителей в подкапотном пространстве, позиция F2 (50А).

Перед проверкой отключите зажигание. Извлеките предохранитель специальными пластиковыми щипцами из набора блока либо плоскогубцами с изолированными ручками. Осмотрите в проходящем свете – расплавленная нить или почернение подскажет о перегорании. Для точной диагностики используйте мультиметр в режиме прозвонки: отсутствие сигнала между контактами при замере на самом предохранителе подтверждает неисправность.

Процедура замены

Определите допустимый ампер: устанавливайте строго номинал, указанный в руководстве (чаще 50А).
Устраните причину перегорания: осмотрите проводку на короткое замыкание, проверьте цепь реле и двигатель вентилятора.
Установите новый предохранитель: вставьте до щелчка, убедившись в плотном контакте без перекосов.
Проверьте работу: запустите двигатель и доведите температуру до 98–105°С, при срабатывании вентилятора убедитесь в стабильном охлаждении.

Особенности работы с предохранителями ЭБУ двигателя

Предохранитель ЭБУ двигателя защищает электронные компоненты блока управления и связанные с ним датчики, являясь критически важным элементом. Он обычно расположен в монтажном блоке салона или подкапотного пространства, маркируется как "ЭБУ", "Контроллер" или обозначается схемотехническим символом микросхемы. От его исправности зависит работоспособность топливных форсунок, катушек зажигания, регулятора холостого хода и других ответственных систем, поэтому перегорание мгновенно парализует двигатель.

Перед проверкой или заменой обязательно снимите клемму с отрицательной клеммы аккумулятора на 3–5 минут для сброса остаточного напряжения и предотвращения скачков тока. Отказ от отключения АКБ повышает риск вывода ЭБУ из строя статическим электричеством либо ошибками коммутации. Используйте только предохранители с номиналом силы тока, строго соответствующим заводским требованиям – установка аналога с большим значением ампеража может привести к возгоранию электропроводки при коротком замыкании.

Алгоритм проверки и замены:

Отключите аккумуляторную батарею, отсоединив минусовую клемму.
Определите положение предохранителя ЭБУ по схеме на крышке монтажного блока или сервисной документации.
Извлеките элемент спецщипцами, визуально оцените целостность плавкой нити. Дополнительно прозвоните тестером для выявления скрытых повреждений.
Установите новый предохранитель с идентичным номиналом тока, убедившись в плотности фиксации.
Подключите АКБ, запустите двигатель и проверьте работу систем сканером на отсутствие ошибок.

Многократное перегорание предохранителя ЭБУ после замены свидетельствует о наличии короткого замыкания в защищаемой цепи. Распространенные причины:

Повреждение изоляции жгута проводов блока управления
Короткое замыкание в форсунках или катушках зажигания
Коррозия клемм датчиков или контактов ЭБУ
Внутренняя неисправность контроллера

Профилактика: регулярная проверка качества контактов

Сильное окисление или ослабление контактов в блоке предохранителей провоцирует перегрев и нарушение работы потребителей тока, даже если сами плавкие элементы целы. Недостаточный контакт между ножкой предохранителя и гнездом приводит к увеличению сопротивления, выделению тепла и оплавлению пластиковых деталей блока.

Осматривайте каждое гнездо при замене предохранителя или плановой диагностике: удостоверьтесь, что металлические зажимы плотно обжимают ножки предохранителя, а внутренние поверхности не покрыты слоем окисла. Особое внимание уделите контактам реле, сильноточным цепям (зажигание, свет фар) и разъемам питающих проводов, подключенных к шинам блока.

Порядок проверки и обслуживания

Визуальный осмотр: Ищите нагары, темные пятна, деформацию пластика вокруг гнезд. Зеленовато-белый налет (окислы) – явный признак проблем.
Проверка плотности посадки: Легко пошевелите установленный предохранитель пальцами. Чрезмерный люфт означает ослабленные зажимы.
Очистка контактов: Используйте пластиковую щеточку смоченную специальным очистителем-антиоксидантом (напр., Kontakt UH1, Liqui Moly). Стальная щетка или нож повредят покрытие гнезда.
Подтяжка зажимов: Аккуратно подогните токоведущие "усики" внутри гнезда тонкой плоской отверткой или шилом для восстановления прижимной силы.
Замена корпуса блока: При плавленных или сломанных контактах требуется установка нового блока предохранителей.

Периодичность: Проводите полную ревизию контактов минимум раз в год или после длительной эксплуатации авто в условиях высокой влажности. Контроль плотности вставленных предохранителей – при каждом открытии крышки блока.

Как предотвратить окисление контактов в монтажном блоке

Основной причиной окисления контактов является попадание влаги в монтажную коробку, которая запускает коррозионные процессы. Дополнительными факторами выступают эксплуатация в условиях резких перепадов температур или при постоянной высокой влажности.

Для надежной защиты контактных групп требуются превентивные меры физической изоляции и химической обработки элементов. Систематический осмотр раз в 6-12 месяцев упростит раннее выявление проблем.

Методы профилактики

Герметизация корпуса:
- Обработайте стык крышки и корпуса автомобильным силиконовым герметиком
- Проверяйте уплотнительную резинку крышки на эластичность
Химическая защита:
- Наносите на контакты токопроводящую смазку (например, Liqui Moly Electronic-Spray)
- Используйте спрей-ингибитор коррозии (WD-40 Specialist Contact Cleaner)
Контроль состояния проводки:
- Устраняйте трещины в изоляции проводов немедленно
- Обеспечьте плотную посадку колодок в посадочные гнезда

Эксплуатационные рекомендации:

Мойте двигатель только при остывшем силовом агрегате, избегая прямого попадания струи воды на монтажный блок. В дождливую погоду контролируйте отсутствие конденсата под крышкой блока.

Материал	Периодичность обработки	Эффективность
Диэлектрическая смазка	1 раз в 2 года	Высокая защита от влаги
Медная смазка	Ежегодно	Хорошая токопроводность
Силиконовый герметик	При каждом вскрытии блока	Полная гидроизоляция

Меры предосторожности при диагностике цепей под напряжением

Перед началом работ внимательно изучите схему электрооборудования конкретной модели ВАЗ, чтобы точно определить точки измерения и назначение цепей блока предохранителей. Убедитесь, что используемый мультиметр или контрольная лампа рассчитаны на напряжение бортовой сети (12В) и имеют исправные измерительные щупы с неповрежденной изоляцией.

При проведении замеров обеими руками удерживайте щупы за изолированные части, избегая контакта с оголенными металлическими участками. Следите, чтобы случайное касание щупами соседних контактов или заземления не вызвало короткое замыкание – это может повредить проводку и электронные компоненты.

Основные правила безопасности

Используйте средства защиты: диэлектрические перчатки и защитные очки обязательны при работе с цепями под напряжением. При замене предохранителей применяйте только специальные пластиковые пинцеты.
Исключите горючие материалы: уберите ветошь, легковоспламеняющиеся жидкости и растворители из рабочей зоны – случайная искра может вызвать возгорание.
Фиксируйте провода: закрепляйте измерительные провода во избежание их смещения и контакта с движущимися деталями двигателя (вентилятором, ремнями).

⚠️ Критические запреты:

Не проводите замеры в одиночку – рядом должен находиться помощник для экстренного отключения АКБ.
Не дотрагивайтесь до металлических частей кузова одной рукой во время диагностики – разность потенциалов может привести к удару током.
Не используйте поврежденный инструмент и "жучки" вместо предохранителей для проверки цепей.

Риск	Последствие	Мера предотвращения
Короткое замыкание	Повреждение ЭБУ, оплавление проводки	Изолирование щупов, отключение потребителей перед замером
Обрыв цепи нагружения	Скачок напряжения, выход из строя датчиков	Подключение нагрузки параллельно при испытаниях

При проверке мультиметром всегда начинайте с измерения напряжения в цепи, а сопротивления – только при обесточенной системе (отсоединив клемму АКБ). После завершения диагностики восстановите изоляцию всех проводов и убедитесь в надежной фиксации предохранителей в посадочных гнездах.

Хранение запасных предохранителей разного номинала в автомобиле

Систематизированное хранение запасных предохранителей различных номиналов прямо в автомобиле – критически важный элемент практического обслуживания любых модификаций ВАЗ. Когда предохранитель выходит из строя в дороге, наличие оперативно доступного комплекта позволяет восстановить работу электроцепи за считанные минуты, избегая длительных простоев и поисков запчастей.

Организация хранения должна гарантировать защиту предохранителей от загрязнения, влаги и механических повреждений, а также предоставлять моментальный доступ к нужному номиналу. Идеально использовать специальный штатный или отдельно приобретенный контейнер-блок для предохранителей, который обычно имеет прозрачную крышку и ячейки.

Ключевые принципы эффективного хранения:

Минимальный комплект: Обязательно имейте несколько (2-3 шт.) предохранителей наиболее распространенных для вашей модели ВАЗ номиналов. Стандартные номиналы (Ампер):

5А	7.5А	10А
15А	20А	25А
30А	50А	60А

Маркировка и доступность: Храните предохранители сгруппированными по номиналу (в заводской упаковке или в отдельных секциях контейнера). Ярко подпишите номиналы или используйте контейнер с нанесенными обозначениями.
Разделение: Разместите комплект (контейнер) в легко доступном месте салона (бардачок, вещевой ящик, карманы средней консоли, место под сиденьем). Никогда не храните их россыпью в общем отсеке с металлическими предметами или ключами.
Защита: Обеспечьте защиту от влаги и сырости. Хорошо подходят тубусы из пластика или магнитные коробочки с герметичной крышкой.
Запрет: Никогда не храните "временные" перемычки (жучки) из проволоки или фольги взамен предохранителей! Это грубое нарушение правил эксплуатации и прямая угроза пожарной безопасности автомобиля.

Самостоятельное изготовление временного предохранителя-перемычки

Временная перемычка применяется исключительно для экстренной диагностики или краткосрочного восстановления работы цепи до замены штатного предохранителя. Это решение несет высокие риски возгорания и повреждения электрооборудования из-за отсутствия токовой защиты.

Для изготовления потребуется кусок монтажного провода сечением 0,75–1 мм² длиной 3–5 см (соответствует номиналу 10–15А), оголенные концы провода нужно загнуть в форме скобы. Применяйте крайне осторожно, только для цепей без электронных БУ и на время до 30 минут.

Порядок действий

Извлеките неисправный предохранитель из блока плоскогубцами
Установите медную проволочную скобу в ножки гнезда, обеспечив плотный контакт
Включите зажигание на 10–15 секунд для проверки цепи
При отсутствии искрения/нагрева запустите двигатель
Немедленно замените на предохранитель правильного номинала при первой возможности

Таблица применения перемычек

Сечение провода (мм²)	Токовый эквивалент (А)	Разрешенные цепи ВАЗ
0,75	до 7	Габариты, подсветка
1,0	до 15	Дворники, повороты, печка

Запрещено использовать: гвозди, скрепки, фольгу или толстые провода. Не применяйте в цепях ЭБУ, топливного насоса, генератора. При ярком искрении, дыме или быстром нагреве перемычки немедленно снимите клемму АКБ!

Когда требуется полная замена монтажного блока предохранителей

Полная замена монтажного блока предохранителей автомобиля ВАЗ становится необходимой при необратимых механических разрушениях корпуса или внутренних токопроводящих элементов. Такие повреждения часто возникают из-за перегрева контактов при коротких замыканиях в электроцепи, коррозии от попадания влаги или физических деформаций после ДТП. Попытки ремонта в этих случаях обычно неэффективны и могут привести к возгоранию.

Ещё одним критическим основанием служит выход из строя более 30% электроцепей, управляемых блоком, даже после замены предохранителей и реле. Это свидетельствует о деградации внутренних шин и нарушении целостности паек на плате. Повторяющиеся сбои в работе фар, стеклоочистителей или указателей поворота при исправной проводке также указывают на необходимость установки нового узла. Затягивание замены грозит полным отказом электросистемы.

Физические повреждения
- Трещины/оплавление корпуса
- Обгорелые или окисленные клеммы
- Деформация посадочных гнёзд
Множественные неисправности цепей
- Отказ нескольких систем одновременно
- Перегорание предохранителей без видимых причин
- Искрение при подключении нагрузки
Повышенное тепловыделение
- Появление запаха горелой пластмассы
- Плавление пластика в зоне контактов
- Деформация соседних элементов при отсутствии КЗ

Критерии выбора нового блока предохранителей для ВАЗ

Главным параметром является совместимость с конкретной моделью автомобиля, так как блоки различаются количеством предохранителей, их номиналом и схемой расположения. Обязательно сверьте каталожный номер оригинального блока или используйте фильтры по марке, модели и году выпуска вашего ВАЗ при подборе аналога.

Качество материалов корпуса и контактных групп напрямую влияет на долговечность – избегайте дешёвых пластиков, разваливающихся при установке. Оригинальные блоки от АвтоВАЗа или проверенные бренды (например, Kraft, Fenox, LADA Start) обеспечивают плотную посадку предохранителей и устойчивость к перепадам температур в подкапотном пространстве.

Дополнительные факторы надежности

Маркировка номиналов – Чётко нанесённые, нестираемые цифры около каждого предохранителя исключают путаницу при замене.
Соответствие стандартов – Отечественные ВАЗы используют предохранители ножевого типа (типоразмеры: мини, стандарт или макси). Убедитесь, что посадочные гнёзда в блоке поддерживают формат ваших предохранителей.
Цветовая кодировка – Лучшие блоки повторяют заводскую цветовую разметку цепей (синий – габариты, красный – питание магнитолы и т.д.), что ускоряет диагностику.

Важно: Контролируйте целостность упаковки перед покупкой и наличие защитной плёнки на контактах – это гарантирует отсутствие окислов и заводских дефектов.

Список источников

При подготовке материала о предохранительных блоках автомобилей ВАЗ использовались специализированные технические руководства и ресурсы. Основное внимание уделялось официальной документации производителя и практическим пособиям по ремонту.

Дополнительно анализировались экспертные публикации по диагностике электрооборудования в популярных изданиях автомобильной тематики. Технические характеристики элементов и схемы подключения сверялись по актуальным сервисным мануалам.

Справочная литература и материалы

Официальное руководство по ремонту ВАЗ-2110, ВАЗ-2114, Lada Priora
Практическое пособие "Электрооборудование автомобилей" Ладыженский Ю.В.
Методичка "Диагностика неисправностей электросистем" НИИ Автопрома
Энциклопедия "Автослесарь", раздел "Предохранители и реле"
Журнал "За рулем", спецвыпуск "Электрика ВАЗ" №4/2023
Технический бюллетень АВТОВАЗ "Маркировка блоков предохранителей"
Справочник Шпитцер А. С. "Автомобильная электросхематика"
