Проверка исправности датчика распредвала

Статья обновлена: 18.08.2025

Датчик положения распределительного вала – критически важный компонент электронной системы управления двигателем. Он определяет угловое положение распредвала и передает данные в ЭБУ для точного расчета момента впрыска топлива и зажигания.

Неисправность датчика приводит к сбоям в работе двигателя: повышенному расходу топлива, рывкам при разгоне, потере мощности и трудному запуску. Своевременная диагностика позволяет избежать серьезных поломок и дорогостоящего ремонта.

Назначение датчика распредвала в системе управления двигателем

Датчик распредвала (ДПРВ) определяет угловое положение распределительного вала относительно коленчатого вала. Он передает сигнал в электронный блок управления (ЭБУ) двигателем для точной синхронизации работы систем впрыска топлива и зажигания.

Принцип действия основан на фиксации положения специального задающего диска (репера) на распредвале с помощью магнитного, оптического или холловского эффекта. При прохождении метки мимо чувствительного элемента датчик генерирует импульсный сигнал, указывающий ЭБУ на положение конкретного цилиндра в такте газораспределения.

Ключевые функции в системе управления

Синхронизация впрыска: Определяет момент открытия форсунок для последовательного впрыска топлива в соответствующий цилиндр.
Идентификация цилиндра: Позволяет ЭБУ точно определить начало такта сжатия (для систем с индивидуальными катушками зажигания).
Активация системы изменения фаз газораспределения (VVT): Предоставляет данные для корректировки угла опережения/запаздывания распредвала.

Параметр	Влияние на работу двигателя
Отсутствие сигнала	Переход на попарно-параллельный впрыск, снижение мощности, повышенный расход топлива
Неточный сигнал	Ошибки воспламенения, нестабильный холостой ход, затрудненный пуск

Без корректных данных ДПРВ ЭБУ переходит на аварийный режим, используя сигналы только с датчика коленвала (ДПКВ), что ухудшает точность управления и экологические показатели.

Типичные симптомы неисправного датчика распредвала

Отказ датчика распредвала напрямую влияет на работу двигателя, так как блок управления теряет точные данные о положении распредвала. Это приводит к некорректному расчету момента впрыска топлива и зажигания.

Симптомы могут проявляться по-разному в зависимости от модели автомобиля и степени неисправности, но есть общие признаки, указывающие на проблемы с этим датчиком.

Основные признаки неисправности

Наиболее характерные проявления включают в себя:

Проблемы с запуском двигателя: Двигатель долго прокручивается перед запуском, требуется несколько попыток или он вовсе не заводится.
Потеря мощности и динамики: Автомобиль плохо разгоняется, "тупит", особенно заметно при нагрузке (подъем, обгон).
Неустойчивая работа на холостом ходу: Обороты плавают, двигатель глохнет на холостом ходу или работает с заметной вибрацией.
Рывки и провалы при движении: Автомобиль дергается во время равномерного движения или при разгоне.
Увеличенный расход топлива: Блок управления переходит на аварийный режим, используя усредненные параметры, что ведет к перерасходу топлива.
Загорание лампы "Check Engine": На приборной панели активируется индикатор неисправности двигателя. Код ошибки (например, P0340, P0341 и др.) обычно указывает на проблему с цепью или сигналом датчика распредвала.

В некоторых случаях неисправный датчик может вызвать самопроизвольную остановку двигателя во время движения. Также возможны проблемы с переключением передач на автоматических коробках, если они используют данные о положении валов для своей работы.

Возможные последствия игнорирования неисправности

Повышенный износ двигателя из-за работы в неоптимальных режимах.
Повреждение каталитического нейтрализатора из-за переобогащенной или обедненной смеси.
Риск обрыва ремня ГРМ из-за некорректного управления фаз газораспределения.

При появлении нескольких из этих симптомов рекомендуется провести диагностику датчика распредвала. Проверка обычно включает сканирование кодов ошибок, измерение сопротивления и выходного сигнала датчика осциллографом, а также визуальный осмотр на предмет повреждений и загрязнений.

Необходимые инструменты для самостоятельной диагностики

Для точной проверки датчика распредвала потребуется минимальный набор специализированных инструментов. Без них диагностика будет поверхностной и может не выявить реальных неисправностей.

Подготовьте оборудование заранее, чтобы избежать прерываний в процессе тестирования. Убедитесь, что все приборы исправны и настроены перед началом работ.

Базовый комплект для проверки

Обязательные инструменты, которые понадобятся в любом случае:

Мультиметр с функциями измерения напряжения, сопротивления и проверки целостности цепи
Набор автомобильных ключей (рожковые, торцевые) для демонтажа защитных кожухов
Отвертки (крестовые и шлицевые) для работы с разъемами
Булавка или тонкий щуп для безопасного прокалывания изоляции проводов
Чистая ветошь и очиститель контактов для обработки разъемов

Дополнительное оборудование для расширенной диагностики:

Инструмент	Назначение
Осциллограф	Анализ формы и амплитуды сигнала датчика
Диагностический сканер OBD2	Считывание кодов ошибок и параметров работы в реальном времени
Тестер ЭБУ	Имитация сигнала датчика для проверки реакции блока управления

Для отдельных моделей авто могут потребоваться специфические переходники или съемники – уточняйте в руководстве по ремонту вашего транспортного средства.

Определение местоположения датчика распредвала

Датчик распредвала (ДПРВ) всегда устанавливается в непосредственной близости от распределительного вала двигателя, так как его задача – считывать положение кулачков. В большинстве автомобилей он крепится на головке блока цилиндров (ГБЦ), часто в зоне передней или задней части двигателя, рядом с кожухом ремня ГРМ или цепным механизмом. Ищите компактный пластиковый или металлический корпус цилиндрической, прямоугольной формы с электрическим разъемом, от которого отходит жгут проводов.

Точное расположение варьируется в зависимости от модели авто, марки двигателя и количества распредвалов (один или два). На рядных двигателях ДПРВ обычно стоит с торца ГБЦ со стороны привода ГРМ. На V-образных моторах датчики могут находиться на каждой головке блока. Для безошибочного поиска критически важно свериться с технической документацией конкретного автомобиля.

Типичные зоны поиска:

Рядом со шкивом распредвала: Часто закреплен напротив задающего диска (репера) на валу.
На тыльной стороне ГБЦ: Со стороны салона, возле места соединения с блоком цилиндров.
Под защитным кожухом ГРМ: Требует частичного снятия пластиковой крышки.
Рядом с датчиком положения коленвала (ДПКВ): Оба сенсора работают в паре.

Признаки для идентификации:

Корпус размером со спичечный коробок или крупную монету.
Обязательное наличие 2-х или 3-х контактного электрического разъема.
Крепление одним или двумя болтами к ГБЦ.
Зазор между торцом датчика и зубчатым диском/меткой на валу (виден при снятом датчике).

Визуальный осмотр датчика распредвала на повреждения корпуса

Отсоедините электрический разъем датчика, предварительно сняв минусовую клемму с аккумулятора для предотвращения короткого замыкания. Очистите корпус датчика от грязи и масла ветошью для точной оценки состояния поверхности.

Внимательно осмотрите пластиковый или металлический корпус устройства под ярким освещением. Проверьте зону вокруг монтажного фланца и места вывода проводов – эти участки наиболее уязвимы к механическим воздействиям.

Ключевые элементы диагностики

Критические признаки повреждений:

Трещины или сколы на корпусе, особенно возле крепежных отверстий
Видимые деформации корпуса от ударов или перегрева
Следы оплавления пластика или потемнения от температурного воздействия
Коррозия контактов или окисление поверхности разъема

Особое внимание уделите целостности уплотнительного кольца – его разрыв или потеря эластичности приводят к проникновению технических жидкостей внутрь устройства. Наличие масла в разъеме свидетельствует о нарушении герметичности.

Повреждение	Возможная причина
Глубокие царапины	Некорректный монтаж/демонтаж
Сквозные трещины	Вибрация или механический удар
Вздутие корпуса	Внутреннее короткое замыкание

Обнаружение любых физических дефектов требует замены датчика, так как нарушение герметичности приводит к попаданию влаги и выходу электроники из строя. Даже микротрещины со временем провоцируют поломку.

Проверка целостности проводки и контактных соединений

Повреждённые провода или окисленные контакты – распространённая причина неисправности датчика распредвала. Механические воздействия, перегрев и коррозия нарушают целостность электрических цепей, препятствуя передаче сигнала.

Начните с визуального осмотра жгута проводов, идущих к датчику. Ищите потертости, оплавления, трещины изоляции или следы контакта с горячими поверхностями. Особое внимание уделите участкам возле разъёмов и точкам перегиба.

Методы диагностики

Выполните следующие действия для комплексной проверки:

Отсоедините разъём датчика и колодку ЭБУ для безопасной работы.
Проверьте фиксацию контактов в разъёмах: они не должны быть разболтаны или деформированы.
Очистите контактные группы от окислов и грязи специальным средством (WD-40, контактный очиститель).
Используя мультиметр в режиме прозвонки или измерения сопротивления (Ω):
- Прозвоните каждый провод от разъёма датчика до соответствующего контакта в колодке ЭБУ.
- Норма: сопротивление близко к 0 Ом (бесконечность укажет на обрыв).
Проверьте отсутствие короткого замыкания между проводами и на массу:
- Подключите щуп мультиметра к одному контакту разъёма, второй щуп – к кузову авто.
- Отсутствие проводимости – норма (бесконечное сопротивление).

Для точности сверяйтесь с электросхемой автомобиля. Несоответствие параметров требует замены провода или ремонта разъёма.

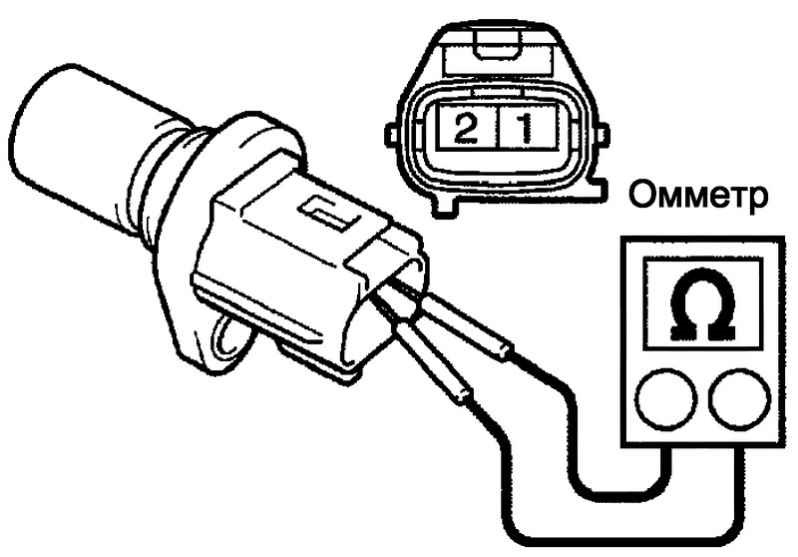

Измерение сопротивления обмотки датчика мультиметром

Проверка сопротивления обмотки – базовый метод диагностики индуктивных датчиков распредвала. Для работы потребуется цифровой мультиметр с режимом омметра. Предварительно отсоедините электрический разъём датчика и убедитесь в отсутствии загрязнений на контактах.

Номинал сопротивления варьируется в зависимости от модели авто и обычно указан в технической документации. Типичный диапазон для исправных датчиков составляет 200-2500 Ом. Значительные отклонения от спецификации свидетельствуют о неисправности катушки.

Процедура измерения

Переключите мультиметр в режим измерения сопротивления (Ω).
Подключите щупы к контактам сигнальной обмотки (центральные клеммы разъёма датчика).
Зафиксируйте показания прибора и сравните с нормативом производителя.
Проверьте сопротивление между корпусом датчика и каждым контактом – должно быть ∞ (обрыв).

Марка авто	Типовое сопротивление (Ом)
ВАЗ 2110	550-750
Volkswagen Golf 5	1200-1600
Toyota Camry	835-1400

Критерии оценки: Отклонение более чем на 15% от номинала требует замены датчика. Нулевое значение указывает на короткое замыкание, бесконечное – на обрыв обмотки. Дополнительно проверьте целостность экранирующей оплётки проводов мультиметром в режиме прозвонки.

Тестирование опорного напряжения на разъёме датчика

Проверка опорного напряжения – обязательный этап диагностики датчика распредвала. Для этого потребуется мультиметр в режиме измерения постоянного напряжения (DCV) и доступ к разъёму подключения датчика.

Отсоедините электрический разъём датчика распредвала. Включите зажигание в автомобиле, но не запускайте двигатель. Убедитесь, что контакты разъёма чистые и не окислены перед измерениями.

Порядок измерения

Определите назначение контактов в разъёме датчика распредвала (обычно используется распиновка):

Контакт питания: +5В или +12В (зависит от модели авто)
Контакт сигнала: передаёт данные в ЭБУ
Контакт массы: соединение с "минусом"

Найдите контакт опорного напряжения (питания) с помощью схемы из руководства по ремонту. Подключите красный щуп мультиметра к этому контакту в разъёме проводки автомобиля. Чёрный щуп подключите к надёжной массе (кузов или минус АКБ).

Оценка результатов:

Показания мультиметра	Статус
+5В ±0.2В или +12В ±0.5В	Норма (значение зависит от авто)
Менее 4.5В (для 5В) или ниже 11В	Обрыв в цепи питания
0В	Короткое замыкание на массу
Напряжение скачет	Проблемы в цепи (окисление, повреждение проводов)

При отклонениях от нормы проверьте целостность проводов от разъёма до ЭБУ, состояние контактов и предохранителей. Отсутствие стабильного опорного напряжения делает дальнейшую проверку датчика бессмысленной – ЭБУ не сможет обработать сигнал.

Диагностика выходного сигнала датчика осциллографом

Подключите щупы осциллографа к сигнальному проводу датчика и массе автомобиля согласно схеме ЭБУ. Запустите двигатель или прокрутите стартером, выбрав в настройках осциллографа синхронизацию по фронту сигнала и диапазон измерения 0–20 В для датчиков Холла, либо 0–5 В для индуктивных моделей.

Зафиксируйте форму сигнала на экране при разных оборотах двигателя. Исправный датчик Холла должен демонстрировать четкие прямоугольные импульсы с ровными вертикальными фронтами, а индуктивный – синусоидальные или пилообразные волны без паразитных колебаний. Амплитуда сигнала должна соответствовать спецификации производителя (обычно 0.5–12 В).

Анализ характеристик сигнала

Частота импульсов: Должна пропорционально расти с увеличением оборотов двигателя. Резкие пропуски импульсов указывают на повреждение диска распредвала или смещение датчика.
Амплитуда напряжения: Для датчиков Холла – стабильные 12 В (или 5 В) между максимумом и минимумом. Падение ниже 80% номинала свидетельствует о неисправности цепи или внутреннем сопротивлении датчика.
Форма сигнала: Искажения фронтов, "шум" на пиках или хаотичные всплески характерны при:
- Обрыве экранирующей оплетки проводов
- Замыкании на "массу"
- Механическом повреждении магнитного сердечника (для индуктивных датчиков)

Тип неисправности	Визуальные признаки на осциллограмме
Загрязнение магнитного полюса	Плавающая амплитуда сигнала, уменьшение напряжения на высоких оборотах
Износ опорного диска	Неравномерное расстояние между импульсами, "двойные" пики
Короткое замыкание	Постоянная "нулевая" линия без импульсов

Критически важно сравнить полученную осциллограмму с эталоном для конкретной модели двигателя. Отклонение длительности импульса более чем на 15% от нормы приводит к ошибкам фазировки впрыска и регистрации кодов P0340, P0344.

Считывание кодов ошибок через диагностический разъем OBD-2

Для проверки датчика распредвала подключите совместимый сканер OBD-2 к диагностическому разъёму автомобиля, расположенному обычно под рулевой колонкой или в зоне панели предохранителей. Включите зажигание (без запуска двигателя) и запустите диагностическое ПО на сканере или мобильном устройстве, синхронизированном с адаптером.

Перейдите в раздел чтения кодов неисправностей (DTC – Diagnostic Trouble Codes) для проверки сохранённых ошибок. Типичные коды, указывающие на проблемы с датчиком распредвала (CMP):

P0340 – Отсутствие сигнала датчика распредвала
P0341 – Несоответствие фаз газораспределения
P0342 – Низкий уровень сигнала цепи
P0343 – Высокий уровень сигнала цепи

После получения кодов выполните следующие действия:

Зафиксируйте коды – Запишите все обнаруженные DTC для последующего анализа.
Очистите ошибки – Используйте функцию «Clear Codes» в сканере и перезапустите двигатель.
Проверьте повторное появление – Если неисправность сохраняется, коды возникнут снова через 5-15 минут работы двигателя.

Дополнительные данные для анализа:

Параметр	Нормальное значение	Признак неисправности
Частота сигнала CMP	Постоянная при холостых оборотах	Прерывистые показания или отсутствие данных
Синхронизация с датчиком коленвала	Совпадение фаз в реальном времени	Расхождение угла опережения > 3°

При отсутствии сканера воспользуйтесь методом моргающих кодов через индикатор Check Engine: включите зажигание и подсчитайте количество длинных/коротких вспышек, сверяясь с мануалом авто. Для точной диагностики всегда сверяйтесь с сервисной документацией производителя, так как расположение разъёма и коды могут отличаться.

Проверка работы датчика под нагрузкой запущенного двигателя

Подключите диагностический сканер к OBD-II разъему автомобиля и запустите двигатель. Перейдите в режим реального времени (live data) для просмотра параметров датчика распредвала. Исправный датчик должен демонстрировать стабильное изменение значений фазировки (например, от -10° до +10° или согласно спецификации производителя) при плавном увеличении оборотов до 3000-4000 об/мин. Резкие скачки, нулевые показания или фиксация значений при изменении нагрузки указывают на неисправность.

Используйте мультиметр в режиме измерения переменного напряжения (ACV). Подсоедините щупы к сигнальному проводу датчика и массе двигателя при работающем моторе. На холостом ходу исправный датчик генерирует сигнал 0.3-1.0 В. При резком увеличении оборотов до 2500-3000 об/мин напряжение должно пропорционально возрастать до 2-4 В (точные значения зависят от модели). Отсутствие реакции или хаотичные скачки подтверждают поломку.

Дополнительные методы проверки под нагрузкой

Анализ осциллографом:

Подключите щупы параллельно сигнальному выводу датчика
Сравните форму сигнала на холостом ходу и под нагрузкой (резкий газ)
Исправный датчик: равномерные импульсы без пропусков с четкими фронтами
Неисправность: искажение формы, "плавающие" амплитуды, пропадание импульсов

Проверка реакции системы:

Резко нажмите педаль акселератора при 1500 об/мин
Наблюдайте за поведением двигателя: рывки, захлебывание или падение мощности свидетельствуют о сбоях синхронизации
Проверьте наличие ошибок P0340, P0341, P0342 после теста

Состояние двигателя	Нормальные показатели	Признаки неисправности
Холостой ход	Стабильные импульсы 0.3-1.0 В	Отсутствие сигнала, постоянное напряжение
3000 об/мин	Рост напряжения до 2-4 В, плавная диаграмма	Обрыв сигнала, хаотичные скачки
Резкий разгон	Мгновенное увеличение частоты импульсов	Задержка реакции, пропуски зажигания

Важно: При тестировании прогрейте двигатель до рабочей температуры – холодный мотор может маскировать неполадки датчика из-за измененных зазоров и вязкости масла.
