Проверка состояния и замена контактных колец генератора

Статья обновлена: 18.08.2025

Контактные кольца – критически важные компоненты ротора синхронного генератора, обеспечивающие передачу электрического тока на обмотку возбуждения через графитовые щётки. Их исправное состояние напрямую влияет на стабильность работы и КПД оборудования.

Постепенный износ поверхности колец под воздействием трения щёток неизбежен. Несвоевременное обнаружение чрезмерного износа приводит к искрению, перегреву, вибрациям и выходу генератора из строя. Регулярная диагностика и квалифицированная замена изношенных элементов – обязательное условие безаварийной эксплуатации.

В статье рассмотрены ключевые методы определения степени износа контактных колец (визуальный осмотр, замеры микрометром, анализ биения) и детально описан правильный технологический процесс их замены, включая подготовку поверхности и требования к монтажу.

Типичные причины износа контактных колец

Механический износ возникает из-за постоянного трения щеток о поверхность колец. Неравномерное прилегание щеток, вибрации или превышение допустимого давления усиливают абразивное воздействие, приводя к образованию канавок, борозд и локальных выработок.

Электрическая эрозия развивается при возникновении микроразрядов между щетками и кольцами. Искрение усиливается при нарушении контакта, загрязнении поверхности или работе генератора в режиме перегрузки. Это вызывает точечное выгорание металла и оплавление микроучастков.

Факторы, ускоряющие деградацию

Ключевые деструктивные процессы:

Загрязнение абразивами: Попадание пыли, песка или металлической стружки между щеткой и кольцом действует как абразивный материал.
Коррозия: Воздействие влаги, солей или агрессивных химических соединений вызывает окисление медной поверхности.
Перегрев: Работа при повышенных температурах из-за плохой вентиляции или перегрузок снижает механическую прочность колец.
Некачественные щетки: Использование щеток с неподходящей твердостью или высоким содержанием абразивных примесей.

Дополнительно износ провоцируют вибрация вала генератора, несоосность узлов и электролитическая коррозия при протекании блуждающих токов. Комбинация этих факторов приводит к ускоренной деградации контактной поверхности.

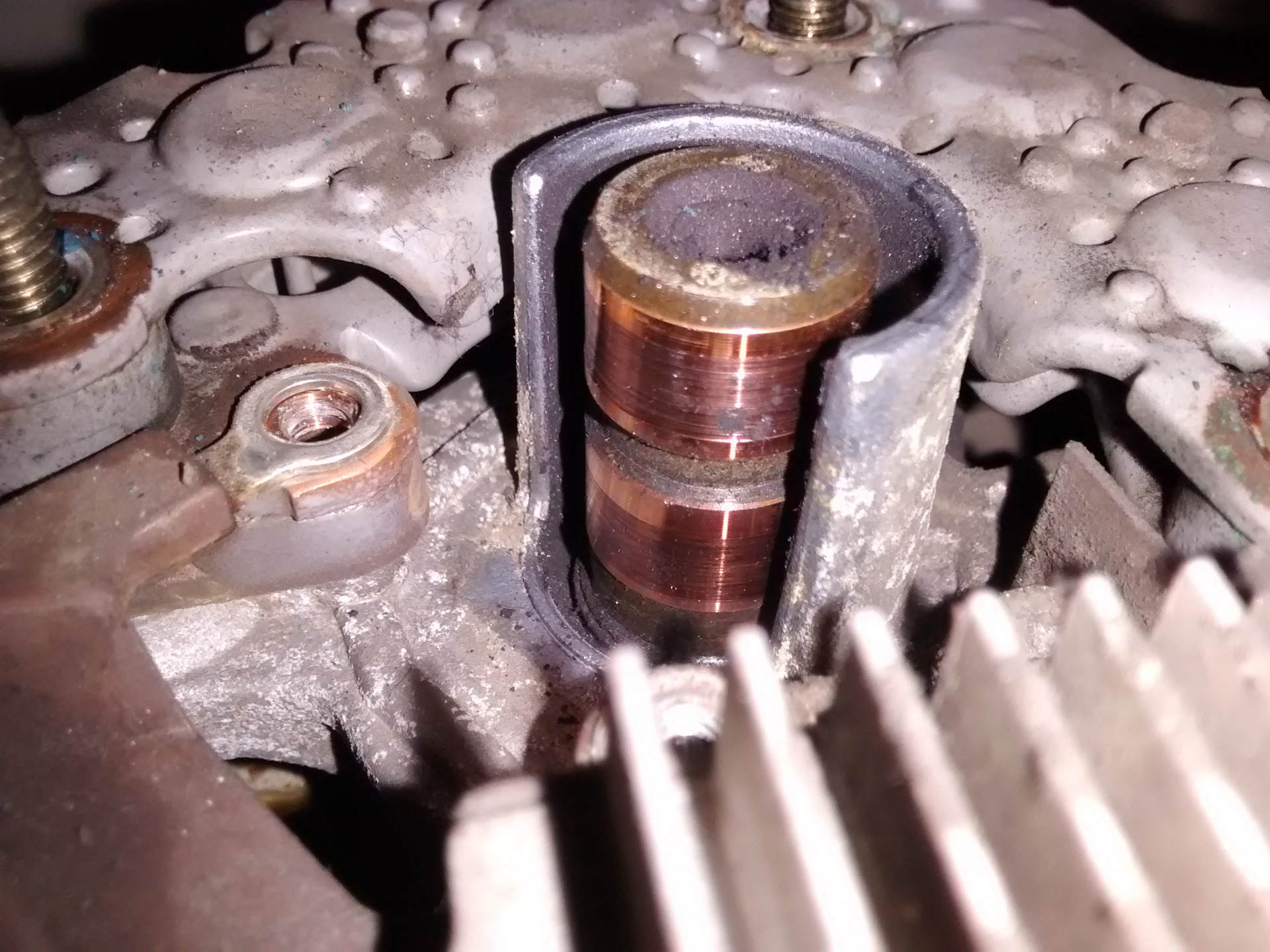

Визуальные признаки износа: борозды и шероховатости

Борозды на рабочей поверхности колец проявляются как продольные углубления различной глубины. Они возникают из-за абразивного воздействия угольной пыли, микрочастиц металла или загрязнений в смазке. Глубокие канавки нарушают равномерность контакта щёток с кольцом, вызывая искрение и локальный перегрев.

Шероховатости визуально определяются как неровный рельеф с хаотичными выступами и впадинами. Такой дефект формируется при эрозии металла из-за электрического пробоя, коррозии или перегрева. Поверхность теряет зеркальную гладкость, что провоцирует ускоренный износ щёток и вибрацию при вращении.

Ключевые последствия дефектов

Повышенное искрение из-за прерывистого контакта щёток с неровностями
Локальный перегрев в зонах глубоких борозд (риск появления синих пятен побежалости)
Вибрация генератора при вращении из-за динамического биения щёток

Тип дефекта	Критичность	Допустимые пределы
Борозды глубиной до 0,5 мм	Умеренная	Допустимо при равномерном износе
Борозды > 0,5 мм или сетка трещин	Высокая	Требуется шлифовка/замена
Шероховатость Ra > 3,2 мкм	Недопустимая	Максимум Ra 1,6 мкм по ГОСТ

Обнаружение концентрических рисок или "островков" коррозии свидетельствует о необходимости замера биения и глубины дефектов. Комбинирование борозд с окалиной или выкрашиванием материала требует немедленной замены колец во избежание разрушения щёточного узла.

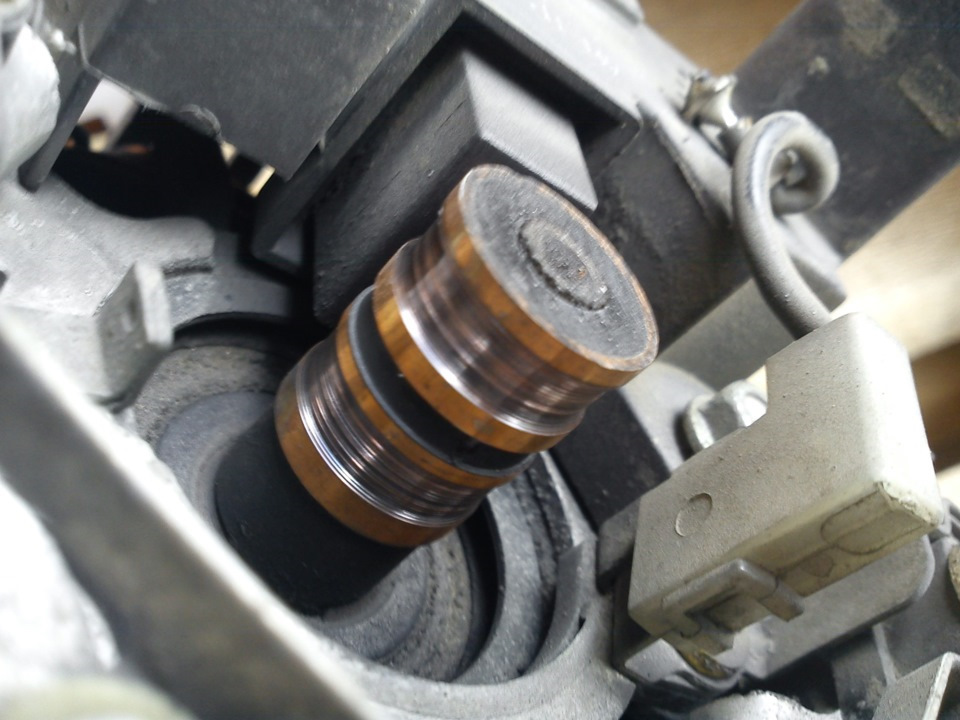

Неравномерный износ поверхности: диагностика

Неравномерный износ контактных колец проявляется в виде локальных углублений, борозд, ступенчатых перепадов высоты или выраженного эллипсного профиля рабочей поверхности. Такие дефекты вызывают вибрацию щёток, искрение, локальный перегрев и ускоренную деградацию токосъёмного узла. Критическим признаком является нестабильное напряжение генератора под нагрузкой, сопровождаемое характерным шумом и появлением дуги на коллекторе.

Для точной диагностики выполняют замер биения поверхности вращающегося кольца индикаторным нутромером с точностью 0.01 мм. Допустимое биение обычно не превышает 0.05 мм на диаметре до 50 мм. Параллельно визуально оценивают цвет поверхности: синеватые или черные пятна указывают на локальные перегревы. Обязательно проверяют осевое смещение колец относительно щёток и соответствие геометрии посадочного места вала.

Методы выявления дефектов

Основные технологии диагностики включают:

Профилометрию – построение 3D-карты износа с выявлением глубины локальных дефектов
Контроль эллипсности микрометром в 4-х плоскостях с шагом 90°
Анализ щёточного контакта по равномерности пятна притирки (используют копировальную бумагу)

Тип дефекта	Визуальный признак	Допустимый параметр
Продольные борозды	Параллельные царапины по окружности	Глубина ≤ 0.1 мм
Коничность	Конусообразный профиль	Разность диаметров ≤ 0.08 мм
Эллипсность	Овальная форма сечения	Биение ≤ 0.05 мм

Важно! Измерения проводят при снятых щёткодержателях. Серьёзным основанием для замены считают сочетание биения свыше 0.1 мм с видимыми термическими повреждениями поверхности. Перед шлифовкой колец обязательно устраняют причину неравномерного износа – дисбаланс ротора, перекос щёток или загрязнение контактной зоны.

Появление черного налета (графитовой пыли)

Черный налет на контактных кольцах генератора представляет собой графитовую пыль, образующуюся в результате естественного износа токосъемных щеток. Этот процесс неизбежен при эксплуатации, так как щетки постоянно трутся о вращающиеся кольца под давлением пружин.

Интенсивное образование пыли возникает при ускоренном износе щеток из-за неправильного прилегания, вибрации, перекоса или превышения допустимого тока. Низкое качество графита в щетках также увеличивает объем пылеобразования, создавая густой слой на поверхности колец и внутри корпуса генератора.

Последствия и диагностика

Основная опасность графитового налета – ухудшение электрического контакта. Пыль скапливается между щеткой и кольцом, повышая переходное сопротивление. Это вызывает:

Локальный перегрев контактной зоны
Искрение и дугообразование
Прогрессирующий эрозионный износ колец

Диагностика проводится визуально при техобслуживании. Критическими признаками считаются:

Слой пыли толще 0.5 мм на кольцах
Черные "дорожки" вдоль траектории движения щеток
Потемнение изоляторов или корпуса возле колец

Состояние	Действие
Равномерный тонкий налет	Очистка щеткодержателя и колец спиртом
Плотные отложения, следы дуги	Замена щеток + шлифовка колец
Выкрашивание графита, глубокие борозды	Замена колец и щеток

Игнорирование проблемы приводит к нестабильной работе генератора: просадкам напряжения, повреждению обмоток возбуждения и выходу из строя регулятора. Регулярная очистка и контроль остаточной длины щеток предотвращают аварийные ситуации.

Искрение или нестабильная работа генератора

Искрение на контактных кольцах напрямую указывает на критический износ щеток или повреждение поверхности колец. Неравномерное истирание щеток, появление глубоких борозд или выкрашивание графита нарушает плотный контакт, вызывая микроразрывы электрической цепи. Это проявляется видимыми искрами между щетками и кольцами при работе генератора, особенно под нагрузкой.

Нестабильная работа выражается в скачках выходного напряжения, мерцании света фар или приборной панели, хаотичном изменением показаний вольтметра. Генератор может издавать нехарактерные шумы (треск, шипение), а аккумулятор систематически недозаряжается из-за падения эффективности. Эти симптомы усиливаются при повышении оборотов двигателя или включении мощных потребителей.

Основные причины и методы устранения

Износ щеток: Укорочение щеток ниже минимальной длины (обычно 5-7 мм) снижает прижимное усилие. Решение: Замена щеток в сборе со щеткодержателем.
Загрязнение или повреждение колец: Масляная пленка, задиры, овальность или коррозия нарушают контакт. Решение: Очистка безворсовой тканью со спиртом, при глубоких дефектах – проточка колец на токарном станке или замена.
Неправильное прилегание щеток: Щетки не отполированы под радиус кольца или заклинены в держателе. Решение: Притирка щеток наждачной бумагой (зернистость 400+) по дуге кольца, очистка щеткодержателя.
Ослабление пружин щеткодержателя: Снижение контактного давления провоцирует искрение. Решение: Замена пружин или щеткодержателя в сборе.

Для диагностики необходим визуальный осмотр через смотровое окно генератора или его разборка. Замер остаточной длины щеток и проверка свободы их хода в держателе – обязательные этапы. Кольца осматривают на предмет биения (допуск до 0.05 мм) и однородности поверхности. При замене колец критично соблюдать момент затяжки гайки вала и балансировку ротора.

Измерение глубины выработки микрометром

Для замера глубины выработки на контактных кольцах микрометром подготовьте поверхность: очистите кольца от угольной пыли и масляных следов растворителем, удалите абразивной бумагой мелкие заусенцы по краям канавки. Убедитесь, что измерительные поверхности микрометра чистые, а прибор откалиброван – проверьте нулевое положение на эталонной мере при сомкнутых губках.

Выберите участки с максимальной визуальной выработкой для контроля. Разместите наконечник микрометра перпендикулярно поверхности кольца вне зоны износа, запишите исходное значение. Переместите измерительный шпиндель в центр канавки, аккуратно закручивайте барабан до касания поверхности, избегая пережатия. Фиксируйте разницу между первым и вторым показателем – это глубина выработки в миллиметрах.

Критерии оценки и точки замера

Проведите минимум 4 замера на каждом кольце через равные интервалы по окружности, как показано на схеме:

Замер у внешнего края рабочей поверхности
Контроль в центральной части канавки
Проверка у внутреннего диаметра кольца
Дополнительный замер в зоне с максимальным визуальным износом

Допустимые значения износа:

Тип генератора	Макс. глубина (мм)
Низковольтные (до 1000 В)	1.5
Средневольтные (3-6 кВ)	1.2
Турбогенераторы	0.8

Если замеры показывают неравномерный износ (разница между максимальным и минимальным значением превышает 0,3 мм) или превышение предельной глубины – требуется проточка или замена колец. При обработке оставляйте припуск 0,1-0,2 мм на финишную шлифовку для достижения шероховатости Ra ≤ 1,6 мкм.

Проверка биения коллектора индикатором

Установите индикатор часового типа с магнитной подставкой на станину генератора, направив измерительный стержень строго перпендикулярно поверхности коллектора (рабочей зоне контактных колец). Предварительно очистите коллектор от графитовой пыли и загрязнений сухой безворсовой салфеткой, обеспечив надежный контакт наконечника индикатора с металлом.

Плавно проворачивайте ротор генератора за приводной шкив или центральную гайку с помощью специального ключа, соблюдая осторожность. Фиксируйте максимальное и минимальное показания индикатора за один полный оборот ротора, избегая рывков и перекосов при вращении. Повторите замер в 2-3 точках по окружности для исключения погрешности.

Оценка результатов и допустимые нормы

Рассчитайте биение как разницу между максимальным и минимальным зафиксированным значением. Сравните полученную величину с допустимым пределом, указанным производителем генератора. Для большинства автомобильных генераторов критичными считаются следующие параметры:

Нормальное состояние: биение ≤ 0,05 мм
Допустимый износ: 0,05–0,08 мм (требует контроля)
Превышение нормы: > 0,08 мм (необходима проточка или замена)

Важно: При превышении допустимых значений проточите коллектор на токарном станке с последующей шлифовкой мелкозернистой наждачной бумагой, если остаточная толщина колец позволяет это. При критичном износе или глубоких выработках (обычно более 1–1,5 мм от начального диаметра) замените контактные кольца в сборе с ротором.

Оценка овальности колец

Овальность контактных колец представляет собой деформацию, при которой кольцо теряет свою идеальную круглую форму, приобретая эллиптическое сечение. Эта деформация является одним из ключевых параметров, оцениваемых при определении степени износа и необходимости замены.

Наличие овальности приводит к нарушению равномерного контакта щеток с поверхностью кольца. Это вызывает повышенное искрение, локальный перегрев, ускоренный и неравномерный износ как самого кольца, так и щеток, увеличивает электрические потери и может стать источником электромагнитных помех.

Методы выявления и измерения овальности

Оценка овальности включает следующие этапы:

Визуальный осмотр: Предварительно заметную овальность можно выявить при вращении ротора, наблюдая за характером движения щеток – они начинают заметно "подпрыгивать" или вибрировать.
Инструментальный контроль: Точное измерение проводится после демонтажа ротора или обеспечения свободного доступа к кольцам:
- Микрометром или штангенциркулем: Замеряют наружный диаметр кольца в нескольких (минимум 4-х) точках по окружности, расположенных под углом 90 градусов друг к другу. Разница между максимальным и минимальным полученными значениями и будет величиной овальности.
- Индикатором часового типа (индикаторной стойкой): Наиболее точный метод. Ротор устанавливают на призмы или центры токарного станка. Наконечник индикатора устанавливается перпендикулярно поверхности кольца. Проворачивая ротор вручную, фиксируют максимальное и минимальное показания индикатора. Разница этих показаний (T.I.R. - Total Indicator Reading) и есть величина овальности. Важно: Индикатор должен иметь достаточную точность (обычно 0.01 мм).

Полученное значение овальности сравнивают с допустимыми пределами, установленными производителем генератора или общими техническими требованиями.

Состояние колец	Допустимая овальность (макс.), мм
Новые кольца	0.03 - 0.05
Кольца в эксплуатации (предел износа)	0.08 - 0.10

Превышение допустимой овальности является прямым показанием к проточке колец на станке (если позволяет остаточная толщина) или их замене. Эксплуатация генератора с кольцами, имеющими значительную овальность, недопустима, так как ведет к быстрому выходу из строя щеточного узла и ухудшению характеристик генератора.

Замер сопротивления изоляции мультиметром

Перед проверкой убедитесь в полном обесточивании генератора и отключении всех внешних цепей. Переведите мультиметр в режим мегаомметра (диапазон 20–200 МОм) или используйте специализированный прибор для высокоомных измерений.

Зафиксируйте один щуп мультиметра на металлическом корпусе генератора (предварительно очищенном от краски/грязи в точке контакта). Вторым щупом последовательно касайтесь каждого контактного кольца. Избегайте касания пальцами токоведущих частей во время замера для исключения погрешности.

Интерпретация результатов

Сравните полученные значения с нормативными требованиями производителя. Критическими считаются показатели:

Менее 1 МОм – аварийное состояние, риск пробоя изоляции
1–5 МОм – существенный износ, требуется замена колец
5–10 МОм – начальная стадия деградации, усилить контроль

Важно: При замерах учитывайте температуру обмоток – холодный генератор может показывать завышенные значения. Повторяйте замеры после 5-10 минут работы оборудования.

Состояние изоляции	Сопротивление	Рекомендуемое действие
Исправная	>20 МОм	Контроль по графику ТО
Удовлетворительная	10–20 МОм	Диагностика каждые 500 моточасов
Неудовлетворительная	<10 МОм	Замена колец при ближайшем ТО

При выявлении значений ниже 10 МОм выполните дополнительную проверку мегомметром на 1000 В для подтверждения результатов. Разберите щеточный узел перед заменой колец, оцените состояние изоляционных втулок и посадочных мест.

Инструменты для демонтажа: ключи и съемники

Демонтаж контактных колец генератора требует специализированного инструмента для безопасного и корректного извлечения компонентов без повреждения вала или смежных деталей. Применение неподходящих приспособлений приводит к деформации посадочных поверхностей, сколам изоляции или усложнению последующей установки новых элементов.

Ключевыми критериями выбора инструментария являются точное соответствие размерам узла, контроль прилагаемого усилия и минимизация ударных нагрузок. Несоблюдение этих принципов провоцирует дополнительные неисправности, увеличивающие стоимость и длительность ремонта генераторного оборудования.

Основные категории инструментов

Для демонтажа применяют следующие типы оснастки:

Специализированные съемники:
- Внутренние гидравлические съемники для колец с запрессовкой на вал
- Двух- или трехлапые механические съемники с центральным винтом
- Разъемные конструкции с регулируемыми захватами
Ключи:
- Динамические гайковерты с ограничением крутящего момента
- Торцевые ключи для фиксаторов подшипников
- Наборы рожковых ключей для крепежных элементов

Обязательно использование динамометрических ключей при откручивании стопорных гаек и фланцевых соединений для предотвращения срыва резьбы. Перед демонтажем рекомендуется обработать соединения проникающей смазкой за 10-15 минут для снижения усилия выпрессовки.

Тип инструмента	Критичные параметры	Риски при нарушении
Съемник	Соосность с валом, равномерное усилие	Перекос колец, повреждение изоляции
Гайковерт	Ограничение крутящего момента	Слом шпилек, деформация фланцев
Монтажные лапы	Твердость рабочих поверхностей	Сколы графитовых щеток, царапины на кольцах

При отсутствии заводских съемников допускается изготовление оснастки по индивидуальным чертежам из стальных заготовок с твердостью не ниже HRC 45. Самодельные приспособления требуют предварительных расчетов на распределение нагрузки и обязательной проверки на демонтированных узлах.

Отключение клемм и снятие защитного кожуха

Отсоедините отрицательную клемму (-) от аккумуляторной батареи с помощью ключа на 10 мм, полностью ослабив крепление гайки. После этого снимите положительную клемму (+) аналогичным способом, исключив риск короткого замыкания. Изолируйте клеммы ветошью или пластиковыми колпачками для предотвращения случайного контакта с клеммами АКБ.

Локализуйте защитный кожух контактных колец – обычно он выполнен из пластика или металла и закреплен вокруг задней части генератора. Визуально определите тип крепления: чаще встречаются винты под крестовую отвертку или шестигранные болты (размеры M4–M6). При наличии загрязнений очистите зону вокруг крепежей щеткой для улучшения доступа.

Процедура демонтажа кожуха

Подберите инструмент согласно типу крепежа:
- Для болтов – головку или накидной ключ на 8–10 мм
- Для винтов – крестовую биту РН2 или PZ2
Выкрутите крепежные элементы равномерно по диагонали, избегая перекоса кожуха.
Аккуратно снимите кожух, отсоединив при наличии фиксаторы проводки. Приложите умеренное усилие при заклинивании – пластиковые защелки могут ломаться.

Тип крепежа	Распространенные проблемы	Метод решения
Корродированные болты	Заклинивание резьбы	Обработать WD-40, выждать 15 мин
Пластиковые клипсы	Хрупкость материала	Поддеть плоской отверткой через тканевую прокладку

Сложите демонтированные винты/болты в магнитную емкость или контейнер. Проверьте целостность посадочных отверстий на генераторе – сколы или трещины потребуют ремонта перед установкой нового кожуха. При наличии уплотнителя на кожухе оцените его эластичность: деформированную прокладку замените во время сборки.

Аккуратный демонтаж щеточного узла

Перед началом работ убедитесь в полном отключении генератора от бортовой сети автомобиля и отсоединении клемм аккумулятора для исключения коротких замыканий. Подготовьте необходимый инструмент: набор гаечных ключей, отвертки (плоскую и крестовую), пинцет для извлечения мелких деталей, а также контейнеры для сортировки крепежных элементов.

Очистите корпус генератора вокруг щеточного узла от грязи и масляных пятен сжатым воздухом или ветошью – это предотвратит попадание абразивных частиц внутрь механизма при разборке. Зафиксируйте положение щеткодержателя относительно контактных колец маркером или фотографией – это упростит последующую сборку.

Отсоедините питающие провода:
Ослабьте гайки на клеммах регулятора напряжения/щеткодержателя. Аккуратно снимите провода, запоминая их расположение (рекомендуется сделать схематичную зарисовку или фото).
Демонтируйте крепежные элементы:
Выкрутите винты или отожмите фиксаторы, удерживающие щеточный узел на корпусе генератора. Используйте магнитный держатель для болтов во избежание их потери.
Извлеките щеткодержатель:
Плавно потяните узел на себя, одновременно придерживая щетки пальцем для предотвращения их заклинивания в пазах. При сопротивлении проверьте наличие скрытых креплений.
Снимите щетки с держателя:
Отсоедините пружинные защелки или выкрутите винты крепления щеток. Извлеките каждую щетку, отмечая их ориентацию относительно контактных площадок.

Критические моменты:

Не допускайте резких рывков при демонтаже – это может повредить токосъемные провода.
Изолируйте отсоединенные провода изолентой для защиты от случайного контакта с массой.
Поместите демонтированный узел в чистый пластиковый контейнер, исключающий деформацию щеток.

Типовая ошибка	Последствие	Мера предосторожности
Демонтаж под напряжением	Повреждение регулятора напряжения, искрение	Обязательная проверка отключения АКБ
Загрязнение коллектора	Ускоренный износ новых щеток	Очистка зоны работ до начала разборки

Фиксация ротора перед снятием колец

Необходимо обеспечить полную неподвижность ротора во избежание смещения вала и повреждения обмоток. Используйте специализированные стопорные штифты или пластины, предусмотренные конструкцией генератора, запрещающие вращение при демонтаже компонентов.

При отсутствии штатных фиксаторов зафиксируйте ротор через технологические отверстия в торцевой части вала струбциной с мягкими накладками. Допускается применение мягких деревянных прокладок, исключающих контакт металлического инструмента с поверхностью вала.

Ключевые этапы фиксации

Обесточьте генератор и снимите клеммы АКБ
Демонтируйте защитный кожух и щеткодержатели
Определите точки крепления стопорного инструмента согласно схеме производителя
Установите фиксирующие штифты в пазы ротора или закрепите струбцину
Проверьте отсутствие люфта вала ручным покачиванием

Тип фиксатора	Применение	Меры предосторожности
Штатный стопорный штифт	Заводские монтажные отверстия	Контроль глубины посадки
Универсальная струбцина	Торец вала через демпфер	Защита резьбы, усилие затяжки ≤ 5 Н·м
Капроновый ремешок	Временная фиксация малых генераторов	Исключение контакта с токоведущими частями

Важно: запрещается использовать ударный инструмент или рычаги для блокировки ротора. Применение зубила, клиньев или монтажных ломиков вызывает деформацию посадочных поверхностей и нарушение балансировки.

После завершения работ убедитесь в отсутствии посторонних предметов в зоне вращения перед тестовым запуском оборудования. Повторно проверьте соосность вала при установке новых колец.

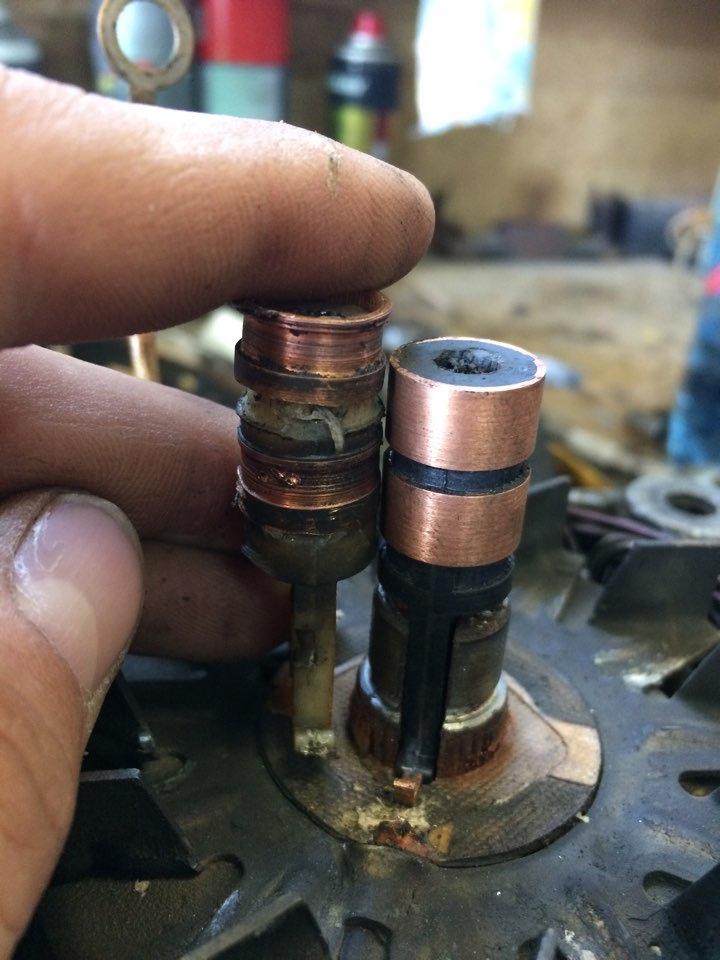

Извлечение старых колец с вала

Отсоедините все провода, подключенные к контактным кольцам, предварительно зафиксировав их расположение маркировкой или фотографией. Ослабьте крепежные элементы (болты, стопорные кольца), удерживающие кольца на валу. Убедитесь в отсутствии механических препятствий для демонтажа со стороны щеткодержателей или корпуса генератора.

Очистите участок вала вокруг колец от графитовой пыли и загрязнений металлической щеткой или безворсовой ветошью. Это предотвратит заклинивание и упростит визуальный контроль состояния посадочных мест. Нанесите на зону контакта колец с валом проникающую смазку (WD-40 или аналог) для растворения окислов и нагара.

Технология демонтажа

Ключевые методы:

Равномерный прогрев – Используйте термофен для нагрева внешней поверхности кольца (до 150-200°C), избегая перегрева вала. Тепловое расширение ослабит посадку.
Специальные съемники – Применяйте двух- или трехлапчатые съемники, фиксируя их за заднюю кромку кольца. Усилие прикладывайте строго параллельно оси вала.
Альтернативный способ – При отсутствии съемника используйте деревянные или медные прокладки и молоток. Наносите легкие удары через проставку по всей окружности кольца попеременно, избегая перекоса.

Порядок действий при использовании съемника:

Закрепите лапки съемника за кольцо без перекоса
Проворачивайте центральный винт съемника малыми усилиями
Контролируйте параллельность смещения кольца относительно вала
При заедании повторно нанесите смазку на посадочное место

Тип посадки	Рекомендуемый инструмент	Особенности
Плотная (прессовая)	Гидравлический съемник	Требует контроля усилия для защиты вала
Стандартная	Механический съемник	Допустим ручной монтаж/демонтаж
Слабая (с зазором)	Ручное стягивание	Применяется при сильном износе посадочного места

После снятия колец немедленно осмотрите вал на предмет задиров, коррозии или бочкообразной деформации. Зачистите посадочные поверхности мелкозернистой наждачной бумагой (№400-600) и обезжирьте. Измерьте диаметр вала микрометром в трех точках для выявления отклонений геометрии.

Очистка посадочного места от графитовых отложений

Графитовая пыль от щёток смешивается с маслом и грязью, образуя плотные отложения на посадочной поверхности вала. Эти наслоения нарушают геометрию контактных колец и препятствуют их плотной посадке, что ведёт к биению, перегреву и ускоренному износу.

Остаточный графит обладает токопроводящими свойствами – его наличие между кольцом и валом создаёт паразитные токи утечки, снижающие КПД генератора. Неполное прилегание колец также ухудшает теплоотвод от токосъёмных узлов.

Технология очистки

Инструменты и материалы:

Специальные растворители для электрооборудования (не оставляющие токопроводящих плёнок)
Стекловолоконные щётки или латунные ёршики
Безыскровая ветошь без ворса
Сжатый воздух низкого давления

Последовательность операций:

Обезжирить поверхность вала спецрастворителем
Обработать металлические ёршиком вдоль осей пазов до полного удаления графитовой "глазури"
Протереть ветошью с новым растворителем до исчезновения чёрных следов
Просушить сжатым воздухом (давление не выше 3 атм)

Контроль качества: Поверхность должна иметь равномерный металлический блеск без видимых тёмных пятен. Проверка на биение вала индикаторной головкой допустима только после установки новых колец.

Контроль состояния износа изоляции под контактными кольцами

Визуальный осмотр доступных участков изоляции под кольцами и вокруг их посадочных мест является первичным методом контроля. Ищутся очевидные дефекты: трещины, сколы, вздутия, отслоения от металла вала или корпуса, потемнение или обугливание, следы перегрева (изменение цвета), а также признаки увлажнения или загрязнения маслом, угольной пылью. Особое внимание уделяют областям вблизи краев колец и стыкам изоляционных элементов.

Наличие на поверхности изоляции или на валу вблизи нее токопроводящей пыли (графитовой от щеток, металлической), масляных потеков или влаги значительно ухудшает изоляционные свойства и может маскировать реальное состояние материала. Перед проведением инструментальных измерений необходима тщательная очистка контролируемой зоны сухим сжатым воздухом или чистой ветошью без агрессивных растворителей.

Измерение сопротивления изоляции

Основной инструментальный метод оценки состояния изоляции – измерение ее электрического сопротивления мегомметром (обычно на 1000 В или 2500 В). Измерения проводятся строго на обесточенном и заземленном генераторе после снятия щеток или обеспечения надежного разрыва цепи возбуждения.

Объект измерения: Сопротивление изоляции между каждым контактным кольцом и валом (корпусом генератора, "землей").
Нормативы: Значения нормируются заводом-изготовителем генератора и правилами эксплуатации (ПУЭ). Типичные минимально допустимые значения для обмотки возбуждения в холодном состоянии находятся в диапазоне от 0.5 МОм до 5 МОм и выше, в зависимости от номинального напряжения возбуждения. Тенденция к снижению сопротивления во времени – тревожный признак.
Температурная поправка: Сопротивление изоляции сильно зависит от температуры. Результаты измерений необходимо приводить к стандартной температуре (обычно 75°C) для корректного сравнения с предыдущими данными и нормативами.
Коэффициент абсорбции (R60/R15): Измерение сопротивления через 15 и 60 секунд после приложения напряжения мегомметром и расчет их соотношения. Значение коэффициента ниже 1.3 часто указывает на повышенную влажность или ухудшение состояния изоляции.

Параметр	Что измеряет	Критическое значение / Тревожный признак
R_из (МОм)	Общее состояние изоляции, увлажненность, загрязненность	Падение ниже нормы завода/ПУЭ, снижение на 30-50% от предыдущих измерений
Коэффициент абсорбции (R60/R15)	Влажность и старение изоляции	Менее 1.3 (для класса B и выше)

Дополнительные методы контроля

При выявлении проблем или в рамках углубленной диагностики могут применяться:

Испытание повышенным напряжением выпрямленного тока: Проверка способности изоляции выдерживать рабочие и перенапряжения. Величина и длительность испытательного напряжения строго нормируются. Появление тока утечки выше допустимого или пробой указывают на неисправность.
Термографический контроль (тепловидение): Позволяет выявить локальные перегревы изоляции или контактных соединений под кольцами во время работы генератора под нагрузкой. Точечные перегревы свидетельствуют о плохом контакте, повреждении изоляции или наличии токов утечки.

Признаки критического износа изоляции

Снижение R_из ниже допустимого минимума.
Стабильное и значительное падение R_из от замера к замеру.
Низкий коэффициент абсорбции (< 1.3).
Невозможность "высушить" изоляцию до нормы (сопротивление не восстанавливается после очистки и сушки).
Пробой изоляции при испытании повышенным напряжением.
Визуальные признаки термического разрушения (обугливание, оплавление).
Замыкание кольца на корпус или вал, фиксируемое защитой или приборами.
Локальные перегревы, выявленные термографией.

Последствия и действия

Пробитая или сильно увлажненная/загрязненная изоляция под кольцами ведет к токам утечки на корпус, замыканиям на землю в цепи возбуждения. Это вызывает:

Срабатывание защит генератора (защита от замыканий на землю в цепи ротора).
Неустойчивую работу системы возбуждения, вибрации.
Прогрессирующее разрушение изоляции из-за дуговых разрядов в месте пробоя.
Повреждение вала в месте пробоя (электрическая эрозия).

Обнаружение критического износа или пробоя изоляции требует немедленного снятия контактных колец для ремонта или замены изоляционных элементов. Простая очистка и сушка эффективны только при поверхностном загрязнении или увлажнении без повреждения самого изоляционного материала. Ремонт часто включает механическую обработку посадочных мест, нанесение нового изоляционного покрытия (лака, эпоксидных составов) или установку новых изоляционных втулок/прокладок. Важно устранить первопричину повреждения (перегрев, вибрация, загрязнение).

Подбор новых колец по размеру и типу материала

Точное соответствие геометрических параметров новых контактных колец штатным размерам генератора является критически важным условием. Необходимо замерить внутренний диаметр, наружный диаметр и толщину изношенных колец штангенциркулем или микрометром, учитывая возможную неравномерность износа – замеры выполняются минимум в трёх точках по окружности.

Материал колец напрямую влияет на токопередачу, износостойкость и тепловыделение. Основные варианты включают медь (стандартный выбор для большинства генераторов), медно-графитовые композиты (для повышенных токовых нагрузок) и реже – бронзу или сталь с гальваническим покрытием (в специализированных применениях). Несовместимость материала может вызвать ускоренную эрозию щёток или перегрев.

Ключевые критерии выбора

При подборе руководствуйтесь следующими параметрами:

Габариты: Диаметр внутренний/наружный (±0.1 мм) и толщина (±0.05 мм).
Электропроводность: Медь – ≥56 MS/м, композиты – ≥35 MS/м.
Твёрдость поверхности: Для меди – 60-90 HB, композитов – 15-30 HB.
Температурный диапазон: Стандартно -40°C до +150°C.

Сравнение материалов:

Материал	Плюсы	Минусы	Применение
Медь (Cu-ETP)	Высокая проводимость, доступность	Средняя износостойкость	Стандартные генераторы
Медь-графит (Cu-C)	Улучшенный износ, сниженное искрение	Цена выше, проводимость ниже	Высокооборотные/нагруженные узлы
Бронза (CuSn)	Повышенная твёрдость	Риск окисления поверхности	Агрессивные среды

Важно: При установке композитных колец взамен медных проверьте совместимость с материалом щёток – может потребоваться их замена на графитовые. Убедитесь в отсутствии биения новых колец после запрессовки на вал (допуск ≤0.05 мм).

Прогрев колец для тепловой посадки (при необходимости)

Прогрев контактных колец выполняется при необходимости обеспечения плотной запрессовки на вал ротора генератора. Термическое расширение металла позволяет временно увеличить внутренний диаметр кольца, облегчая его установку на посадочное место без механического повреждения компонентов.

Нагрев осуществляется равномерно до температуры 150–200°C с использованием индукционных установок или термопечей. Критически важно избегать локальных перегревов (свыше 250°C), вызывающих структурные изменения металла. Контроль температуры ведется термопарами или пирометрами для исключения деформации колец.

Технология выполнения прогрева

Последовательность операций:

Подготовка оборудования: Печь/индуктор прогревают до рабочей температуры. Кольца очищают от загрязнений и масла.
Нагрев:
- Расположение колец в камере – строго горизонтальное
- Скорость нагрева – не более 10°C/мин
- Выдержка при целевой температуре – 20-30 минут
Монтаж: Кольца извлекают щипцами с изоляцией рукояток и немедленно устанавливают на вал. Посадка должна выполняться без приложения ударных нагрузок.

Критерии корректного прогрева:

Параметр	Норма	Последствия нарушения
Температура	150-200°C	Деформация, потеря твердости
Равномерность	ΔT ≤ 15°C по сечению	Эллипсность кольца
Охлаждение после монтажа	Естественное на воздухе	Термические напряжения

После остывания проверяют плотность прилегания кольца по всей поверхности посадочного места. Образование зазоров свыше 0,05 мм требует повторной замены. Для медных колец дополнительно контролируют микротвердость (не менее 75 HB), исключая пережог материала.

Точная установка колец на вал с контролем биения

Перед монтажом новых колец выполните зачистку посадочных мест на валу от загрязнений и следов коррозии металлической щеткой или мелкой наждачной бумагой. Убедитесь в отсутствии забоин, рисок и деформаций на поверхности вала, которые могут вызвать дисбаланс. Контролируйте геометрию новых колец визуально и с помощью штангенциркуля для выявления возможных заводских дефектов.

Нанесите тонкий слой термостойкой смазки (например, на основе графита) на посадочные канавки вала для облегчения запрессовки и предотвращения задиров. Используйте специальный оправка или монтажную втулку, обеспечивающую равномерное распределение нагрузки при установке. Запрессовку выполняйте строго перпендикулярно оси вала с помощью гидравлического пресса, избегая ударных воздействий.

Процедура контроля биения

После установки зафиксируйте вал в центрах токарного станка или призматических опорах. Установите индикатор часового типа с ценой деления 0.01 мм перпендикулярно поверхности каждого кольца. Проворачивайте вал вручную на 360°, регистрируя максимальное отклонение стрелки индикатора. Допустимое биение не должно превышать:

0,05 мм для генераторов мощностью до 100 кВт
0,03 мм для агрегатов свыше 100 кВт

Тип несоосности	Признак	Метод устранения
Эксцентриситет	Постоянное отклонение в одном секторе	Демонтаж с последующей шлифовкой посадочного места
Конусность	Плавное изменение показаний	Проверка параллельности посадочных плоскостей
Овальность	Двухкратное отклонение за оборот	Замена кольца (дефект материала)

При превышении допустимых значений биения выполните последовательную юстировку: ослабьте крепежные винты, установите корректирующие прокладки минимальной толщины (0,1-0,2 мм) под фланец кольца и проведите повторные замеры. После достижения нормы затяните крепеж с контролем момента динамометрическим ключом согласно ТУ производителя.

Финишный этап включает проверку осевого люфта (допуск ±0,4 мм) и тестовую прокрутку вала на холостых оборотах с контролем вибрации. Установите щеточный узел, обеспечив равномерное прилегание щеток по всей рабочей поверхности колец без перекоса.

Фиксация положения стопорными кольцами

Стопорные кольца обеспечивают точную осевую фиксацию контактных колец на валу генератора после их установки. Неправильная посадка или повреждение этих элементов приводит к вибрациям, смещению токосъемных поверхностей и ускоренному износу щеточного узла. Контроль состояния стопорных колец выполняется при каждой диагностике контактных колец визуально и с помощью щупа для проверки зазора.

Для замены изношенного стопорного кольца необходимо демонтировать контактное кольцо с вала с помощью съемника. Установка нового стопорного кольца производится в специальную канавку вала до характерного щелчка, подтверждающего надежную фиксацию в пазе. Обязательно используется специальный инструмент – внутренние или наружные клещи для стопорных колец – чтобы избежать деформации и потери упругости.

Ключевые этапы установки

Последовательность монтажа стопорных колец:

Очистка посадочной канавки на валу от загрязнений металлической щеткой
Проверка соответствия типа кольца (внутреннее/наружное) и его толщины
Аккуратное разведение усиков монтажными клещами без превышения допустимого раскрытия
Посадка кольца в канавку с контролем полного прилегания по окружности
Визуальная проверка отсутствия перекосов и радиального биения

Основные критерии браковки стопорных колец:

Видимые трещины или следы коррозии на поверхности
Деформация (потеря округлой формы)
Снижение упругости (не обеспечивает натяг в канавке)
Износ по толщине более 0,2 мм от номинала

Типы стопорных колец по ГОСТ 13942-86:

Тип	Назначение	Макс. нагрузка (Н)
Внутреннее DIN 472	Фиксация в отверстиях	850
Наружное DIN 471	Фиксация на валах	1200

Монтаж щеткодержателя и щеток

Перед установкой новых щеток убедитесь в чистоте контактной поверхности колец и отсутствии заусенцев. Проверьте геометрию щеткодержателя на отсутствие деформаций, а посадочные места – на наличие коррозии или загрязнений. Зачистите контактные площадки щеточных кабелей для обеспечения надежного соединения.

Совместите монтажные отверстия щеткодержателя с крепежными шпильками на генераторе, соблюдая ориентацию согласно технической документации. Зафиксируйте корпус равномерно затягивая гайки крест-накрест динамометрическим ключом с усилием, указанным производителем. Проконтролируйте параллельность опорной плоскости держателя относительно контактных колец с помощью щупа.

Процесс установки щеток

Извлеките фиксирующие штифты из новых щеток, сохраняя защитную упаковку на контактной части
Вставьте щетки в направляющие каналы щеткодержателя до упора, соблюдая маркировку полярности
Убедитесь в свободном перемещении щеток пружинами: ход должен составлять 8-12 мм без заеданий
Зафиксируйте токоведущие кабели щеток к клеммам держателя с предписанным моментом затяжки

Контрольный параметр	Допустимое значение
Вылет щетки из держателя	Не менее 5 мм
Усилие прижатия пружины	1.5-2.5 Н/см²
Зазор между щеткой и направляющей	0.1-0.3 мм

После монтажа проверьте изоляцию токоведущих частей мегаомметром (сопротивление >10 МОм). Обязательно прокрутите ротор вручную для притирки щеток к кольцам, контролируя равномерность контакта по всей поверхности. Убедитесь в отсутствии искрения при пробном пуске генератора на холостом ходу.

Шлифовка колец после замены (проточка на станке)

После установки новых контактных колец обязательна механическая обработка рабочей поверхности для устранения биения и достижения идеальной геометрии. Погрешности монтажа, деформации при запрессовке или естественные отклонения изготовления приводят к эксцентриситету, который вызывает вибрацию щёток, искрение и локальный перегрев.

Проточка выполняется непосредственно на валу генератора, установленном на токарном станке, что гарантирует соосность колец с посадочными местами и валом вращения. Попытки шлифовки съёмных колец без вала недопустимы – последующая установка неизбежно нарушит центровку.

Ключевые этапы и требования

Технологический процесс:

Фиксация вала в патроне станка с упором в заднюю бабку для минимизации вибраций.
Черновая обработка резцом для снятия основного слоя материала (при значительном биении).
Чистовая шлифовка абразивным кругом с мелким зерном для получения гладкой поверхности (Ra ≤ 1,6 мкм).
Контроль параметров индикатором и профилометром после каждого прохода.

Критические допуски:

Радиальное биение: ≤ 0,03 мм
Торцевое биение: ≤ 0,05 мм
Конусность: ≤ 0,01 мм на 100 мм длины

Параметр	Норматив	Последствия нарушения
Шероховатость	Ra 0,8–1,6 мкм	Ускоренный износ щёток, бороздообразование
Овальность	≤ 0,02 мм	Пульсация тока, искрение
Соосность вала	≤ 0,01 мм	Вибрация, неравномерный контакт

Завершающие операции: Очистка колец от абразивной пыли сжатым воздухом и обезжиривание растворителем. Проверка сопротивления изоляции между кольцами и валом (≥ 1 МОм). Привод генератора в медленное вращение для визуального контроля равномерности прилегания щёток.

Окончательная сборка и подключение генератора

После замены контактных колец и проверки всех компонентов, соберите корпус генератора в обратной последовательности. Установите статор поверх ротора, совместив монтажные отверстия, затем закрепите переднюю и заднюю крышки корпуса болтами. Соблюдайте равномерное прилегание поверхностей без перекосов – визуально проверьте отсутствие зазоров между деталями перед фиксацией.

Затяните корпусные болты крест-накрест с указанным производителем моментом силы, используя динамометрический ключ. Это предотвратит деформацию корпуса и обеспечит правильное положение подшипников ротора. Установите шкив, натяжитель ремня и все снятые ранее клеммные колодки, убедившись в отсутствии перетяжки проводов возле вводных отверстий.

Подключение и финальная проверка

Подсоедините силовые кабели к клеммам генератора согласно схеме (B+ к аккумулятору, D+ к контрольной лампе, массу к кузову).
Зафиксируйте разъем регулятора напряжения до характерного щелчка, проверьте целостность изоляции проводов.
Запустите двигатель на холостом ходу, измерьте мультиметром напряжение на клеммах АКБ – должно быть 13.8–14.5 В.
Проверьте отсутствие посторонних шумов (скрежет, свист) и вибраций при повышении оборотов до 3000 об/мин.

Приложите нагрузку включением фар, печки и стеклоподъемников – просадка напряжения не должна превышать 0.5 В. Убедитесь в отсутствии искрения или запаха гари. Если проверки пройдены – сборка завершена успешно.

Тест-запуск генератора под нагрузкой

После замены контактных колец или щеточного узла обязателен тест-запуск генератора под реальной нагрузкой. Эта процедура подтверждает правильность монтажа, отсутствие вибраций и стабильность работы под электрической нагрузкой.

Тестирование начинают с минимальной нагрузки (~20% от номинала), постепенно увеличивая ее до 100%. На каждом этапе фиксируют ключевые параметры: выходное напряжение, силу тока, частоту вращения вала, температуру корпуса генератора и подшипниковых узлов.

Контрольные параметры и процедура

Основные этапы и нормы контроля:

Визуальный осмотр: Отсутствие искрения под щетками, равномерное вращение вала.
Замер напряжения: Допустимое отклонение ±2% от номинала на всех ступенях нагрузки.
Контроль температуры: Критичные точки: подшипники (макс. +85°C), статор (макс. +130°C).

Типовые проблемы при тестировании и их причины:

Симптом	Возможная причина
Просадка напряжения под нагрузкой	Слабое нажатие щеток, окисление контактов
Локальный перегрев колец	Неравномерный износ, смещение щеток
Повышенная вибрация	Дисбаланс ротора, дефект подшипников

Продолжительность теста – не менее 30 минут при номинальной нагрузке. При выявлении отклонений генератор останавливают для диагностики. Успешным завершением считают стабильные параметры в течение всего цикла без аномальных шумов, перегревов или искрения.

Контроль зарядного напряжения и стабильности

Стабильность зарядного напряжения – критический параметр работы генератора, напрямую влияющий на ресурс аккумуляторной батареи и надёжность всех потребителей электроэнергии в системе. Колебания или отклонения от номинальных значений (обычно 13.8–14.4 В для 12-вольтовых систем) сигнализируют о потенциальных проблемах в цепи возбуждения, где контактные кольца играют ключевую роль.

Неравномерный износ, загрязнение или подгорание поверхностей колец нарушают надёжный электрический контакт со щётками. Это приводит к скачкам сопротивления в цепи возбуждения ротора, что немедленно отражается на выходном напряжении генератора – наблюдаются просадки, всплески или нестабильность под нагрузкой.

Методы контроля и диагностики

Регулярный мониторинг осуществляется следующими способами:

Измерение вольтметром: Постоянный контроль напряжения на клеммах АКБ при работающем двигателе (2000–2500 об/мин) и включенных фарах/обогреве. Отклонение >±0.5 В от нормы требует диагностики.
Осциллографирование: Анализ формы выходного напряжения генератора осциллографом выявляет пульсации и высокочастотные помехи, характерные для плохого контакта щёток с кольцами.
Визуально-тактильная проверка: При снятом щёткодержателе оценивается:
- Глубина продольных канавок на кольцах (допустимая – не более 0.5 мм).
- Наличие локальных прогаров, сколов, глубоких рисок.
- Равномерность цвета поверхности (пятна синевы – перегрев).
- Овальность колец (проверяется индикатором).

Важно: Нестабильное напряжение часто сопровождается усиленным искрением под щёткодержателем, слышимым шумом или свистом генератора, быстрым выходом из строя щёток.

Симптом	Возможная причина	Действие
Напряжение зарядки ниже нормы	Загрязнение колец, износ щёток, плохой контакт	Чистка колец, замена щёток
Напряжение зарядки выше нормы	Зависание щёток, пробой регулятора	Проверка щёток, тест регулятора
Колебания напряжения	Биение колец, сильный износ, нарушение контакта	Замер биения, осмотр колец под нагрузкой

При выявлении недопустимого износа или повреждений колец требуется их замена или проточка на станке с последующей шлифовкой. После замены обязателен контроль биения (макс. 0.05 мм) и напряжения зарядки на всех режимах работы двигателя.

Профилактические меры для продления срока службы

Регулярный визуальный осмотр контактных колец обязателен для своевременного выявления начальных признаков износа. Контролируется состояние поверхности: отсутствие глубоких борозд, выгораний, неравномерного износа или точечной коррозии. Одновременно проверяется степень загрязнения графитовой пылью и масляными пятнами, ускоряющими разрушение колец и щеток.

Систематический замер омического сопротивления изоляции обмотки ротора относительно корпуса выявляет ухудшение изоляционных свойств из-за загрязнения. Мониторинг вибрации генератора в рабочем режиме помогает обнаружить дисбаланс ротора, приводящий к ускоренной выработке контактных поверхностей. Анализ цвета и формы искрения под щетками во время работы служит индикатором некорректного прилегания или превышения допустимого тока.

Ключевые технические мероприятия

Чистота контактной зоны: Обеспечивается продувкой сжатым воздухом (сухим, без масла) при остановленном агрегате. Загрязнения удаляются безворсовыми салфетками, смоченными в спирте или электротехническом растворителе. Категорически исключается использование абразивов или металлических щеток.

Оптимизация давления щеток: Проверяется динамометром согласно паспортным данным генератора (обычно 1.5–2.5 Н/см²). Неравномерное давление вызывает локальный перегрев и бороздообразование. Изношенные, заклинивающие или поврежденные щеткодержатели подлежат немедленной замене.

Контролируемый параметр	Нормативное значение	Периодичность
Биение контактных колец	≤ 0.05 мм	При ТО-2 или 4000 моточасов
Высота щетки	Не менее ⅔ от новой	Ежемесячно
Сопротивление изоляции	≥ 1 МОм (холодный)	Ежеквартально

Терморежим и вентиляция: Поддерживается чистота воздушных фильтров системы охлаждения генератора. Перегрев обмотки ротора выше 130°C провоцирует отслоение напрессованных колец и ускоряет окисление контактов. Контроль температуры осуществляется пирометром на корпусе подшипникового щита.

Важно: Используются только щетки, рекомендованные производителем. Совмещение разных марок или типов приводит к электрохимической эрозии колец. Новый комплект щеток притирается к кольцам на холостом ходу генератора мелкозернистой наждачной лентой (без металлической подложки) до достижения площади контакта ≥85%.

Выравнивание микронеровностей поверхности колец шлифовкой без снятия ротора (при износе до 0.3 мм)
Нанесение антикоррозионного состава на медные токосъемные кольца при длительном простое
Балансировка ротора после механической обработки колец

Список источников

При подготовке статьи использовались специализированные технические материалы и нормативная документация, касающиеся устройства и обслуживания электрических машин.

Источники включают руководства по ремонту, инженерные справочники и отраслевые стандарты для обеспечения точности описания процедур диагностики и замены компонентов.

ГОСТ Р 52776-2007 "Машины электрические вращающиеся. Номинальные данные и характеристики"
Руководство по эксплуатации и ТО синхронных генераторов серии ГС (производитель: Электросила)
Вольдек А.И. Электрические машины. Учебник для вузов. - Л.: Энергия
Технический бюллетень №247 "Диагностика токосъёмных узлов турбогенераторов" (НИИЭлектромаш)
Сборник методик технического обслуживания энергетического оборудования (раздел: Ремонт контактных узлов)
Инструкция СТО 17330282.27.140.004-2008 "Методы оценки износа коллекторов и контактных колец"
Журнал Электротехнический рынок, статья "Критерии замены колец на генераторах мощностью 2-5 МВт" (2023)
