Проверка свечей зажигания мультиметром своими руками

Статья обновлена: 18.08.2025

Исправные свечи зажигания критически важны для стабильной работы двигателя. Неполадки проявляются троением, потерей мощности и повышенным расходом топлива. Мультиметр позволяет быстро провести первичную диагностику без снятия свечей.

Проверка мультиметром выявляет два основных дефекта: обрыв в цепи высокого сопротивления и пробой изолятора на "массу". Для комплексной диагностики потребуется дополнительная проверка искрообразованием под давлением.

Подготовьте мультиметр в режиме измерения сопротивления (20 кОм). Для корректной диагностики необходимо знать тип свечей: классические или индивидуальные катушки зажигания (Iridium/Ruthenium).

Необходимые инструменты для проверки свечей зажигания

Для самостоятельной диагностики свечей зажигания мультиметром подготовьте базовый набор инструментов. Это обеспечит безопасность и точность измерений.

Все приспособления должны быть исправны и соответствовать техническим требованиям. Особое внимание уделите параметрам мультиметра.

• Цифровой или стрелочный мультиметр с функциями:
  • Измерения сопротивления (режим Ω)
  • Прозвонки цепи (значок 🔊 или диод)
• Свечной ключ соответствующего размера для демонтажа
• Защитные перчатки (диэлектрические при проверке на двигателе)
• Чистая ветошь для очистки корпуса свечей
• Провода с "крокодилами" (опционально для фиксации щупов)

Критичные характеристики мультиметра

Параметр	Требование	Примечание
Диапазон измерения сопротивления	0-20 кОм	Сопротивление исправной свечи: 2-15 кОм
Точность	±1.5%	Для корректного сравнения значений
Длина щупов	Не менее 50 см	Для удобства измерений

Безопасное извлечение свечей зажигания из двигателя

Перед проверкой мультиметром критически важно корректно извлечь свечи из двигателя. Несоблюдение правил демонтажа может привести к повреждению резьбы цилиндра или керамического изолятора, что потребует дорогостоящего ремонта.

Обязательно дождитесь полного остывания двигателя – работа на горячем моторе увеличивает риск получения ожогов и деформации алюминиевой ГБЦ при откручивании. Отсоедините минусовую клемму АКБ для предотвращения случайного запуска стартера.

Порядок демонтажа

Необходимый инструмент:

• Свечной ключ с магнитным наконечником или резиновым уплотнителем
• Трещотка с удлинителем (для труднодоступных свечей)
• Компрессор или баллончик со сжатым воздухом

Последовательность действий:

1. Очистите область вокруг свечей щёткой, затем продуйте гнёзда сжатым воздухом – это предотвратит попадание мусора в цилиндры.
2. Аккуратно отсоедините высоковольтные провода, ухватившись за колпачок (не за провод!). Если установлены индивидуальные катушки – открутите крепёжные болты.
3. Вставьте свечной ключ строго перпендикулярно к свече. Приложив умеренное усилие, сорвите свечу с места против часовой стрелки.
4. Выкручивайте свечу плавными оборотами. При ощутимом сопротивлении сделайте пол-оборота назад для снятия напряжения, затем продолжите откручивание.
5. Извлекайте свечу медленно, удерживая её в ключе – падение даже с небольшой высоты повредит изолятор.

Важные предупреждения:

Ошибка	Последствие
Перекос ключа при откручивании	Скол керамики или срыв резьбы
Использование неспециализированного ключа	Застревание инструмента в подкапотном пространстве
Отсутствие продувки гнезда	Попадание абразива в цилиндр → задиры стенок

Поместите извлечённые свечи в пронумерованные ячейки – это сохранит информацию о цилиндре для последующей диагностики неисправностей. Визуально оцените состояние электродов и изолятора перед проверкой мультиметром.

Визуальный осмотр свечей на механические повреждения

Тщательно осмотрите керамический изолятор свечи при ярком освещении. Проверьте наличие трещин, сколов или глубоких царапин на его поверхности. Любые нарушения целостности изолятора критичны и требуют замены детали.

Изучите металлический корпус свечи на предмет деформаций и вмятин. Убедитесь в отсутствии повреждений резьбы – забоин, смятых витков или следов перекоса. Осмотрите боковой и центральный электроды: они должны быть ровными, без искривлений или эрозионного разрушения.

Ключевые зоны для диагностики

1. Керамический изолятор:
   • Кольцевые трещины у основания
   • Сколы на "юбке" изолятора
   • Глубокие продольные царапины
2. Металлический корпус:
   • Деформации шестигранника под ключ
   • Вмятины на корпусе
   • Следы механического истирания
3. Резьбовая часть:
   • Заусенцы или смятые витки
   • Признаки перетяжки (вытянутые нити резьбы)
   • Наличие металлической стружки в желобках
4. Электроды:
   • Искривление бокового электрода
   • Смещение центрального электрода
   • Отсутствие наплавки на иридиевых/платиновых свечах

Повреждение	Признак	Риск
Трещина изолятора	Мельчайшая "паутинка" у основания	Пробой искры, пропуски зажигания
Деформация корпуса	Вмятина на шестиграннике	Нарушение герметичности камеры сгорания
Повреждение резьбы	Сорванные первые 2 витка	Неправильная посадка, падение компрессии
Смещение электрода	Зазор не соответствует норме	Слабый искровой разряд, калильное зажигание

Важно: Свечи с видимыми дефектами не подлежат восстановлению. Даже минимальные повреждения керамики или резьбы могут вызвать нарушение теплопередачи, пробой высокого напряжения или разрушение детали в цилиндре. Проверку проводите после очистки от нагара – загрязнения маскируют трещины.

Очистка контактов свечи перед проверкой

Перед диагностикой мультиметром тщательно очистите контакты свечи зажигания от любых загрязнений. Нагар, масляные отложения или ржавчина на электродах и резьбовой части могут исказить показания сопротивления и создать ложный контакт во время измерений.

Используйте мелкозернистую наждачную бумагу (не ниже P600), металлическую щётку или специальный очиститель для контактов. Аккуратно обработайте центральный и боковой электроды до появления чистого металла, избегая чрезмерного давления, которое может повредить зазоры или керамический изолятор.

Порядок действий

1. Снимите свечу с двигателя и визуально оцените состояние контактов.
2. Очистите резьбовую часть щёткой для удаления крупных отложений.
3. Обработайте электроды:
   • Лёгкими движениями пройдитесь наждачкой по торцу центрального электрода
   • Удалите копоть с боковой поверхности бокового электрода
4. Продуйте свечу сжатым воздухом для устранения абразивной пыли.
5. Проверьте зазор между электродами щупом перед тестированием.

Материал загрязнения	Рекомендуемый способ очистки
Масляные отложения	Очиститель карбюратора + щётка
Углеродистый нагар	Наждачная бумага P600-P800
Коррозия/окислы	Уксусный раствор (5-10 мин) + продувка

Важно: Не погружайте свечу в жидкости полностью – контактные зоны изолятора должны оставаться сухими. После очистки контакты должны иметь равномерный металлический без пятен масла или копоти.

Настройка мультиметра на измерение сопротивления (Омы)

Перед проверкой сопротивления высоковольтных проводов или свечей зажигания необходимо правильно настроить мультиметр. Для этого установите поворотный переключатель прибора в сектор, обозначенный символом Ω (омега). Если мультиметр имеет несколько диапазонов сопротивления (например, 200 Ом, 2 кОм, 20 кОм, 200 кОм), выберите диапазон, соответствующий ожидаемым значениям. Для свечей зажигания обычно используется диапазон 20 кОм.

Подключите измерительные щупы: черный штекер в гнездо COM (общее), красный – в гнездо с маркировкой Ω/V. Убедитесь в правильном контакте щупов с клеммами мультиметра. Перед измерениями проверьте исправность прибора: замкните металлические наконечники щупов – на экране должно отобразиться значение, близкое к нулю (0.1–0.5 Ом). Если прибор показывает "OL" (перегрузка) или "1" при замкнутых щупах – проверьте целостность проводов или заряд батареи.

Порядок действий при измерении

1. Отсоедините высоковольтный провод от свечи зажигания
2. Очистите контакты свечи от грязи
3. Приложите щупы к центральному электроду (красный) и резьбовой части (черный)

Тип свечи	Нормальное сопротивление
Классическая (без резистора)	0–1 Ом
С резистором подавления помех	4–10 кОм

Если показания выходят за указанные пределы или отображается "OL" (обрыв цепи), свечу необходимо заменить. Измерение сопротивления помогает выявить внутренний обрыв или критический износ резистивного слоя.

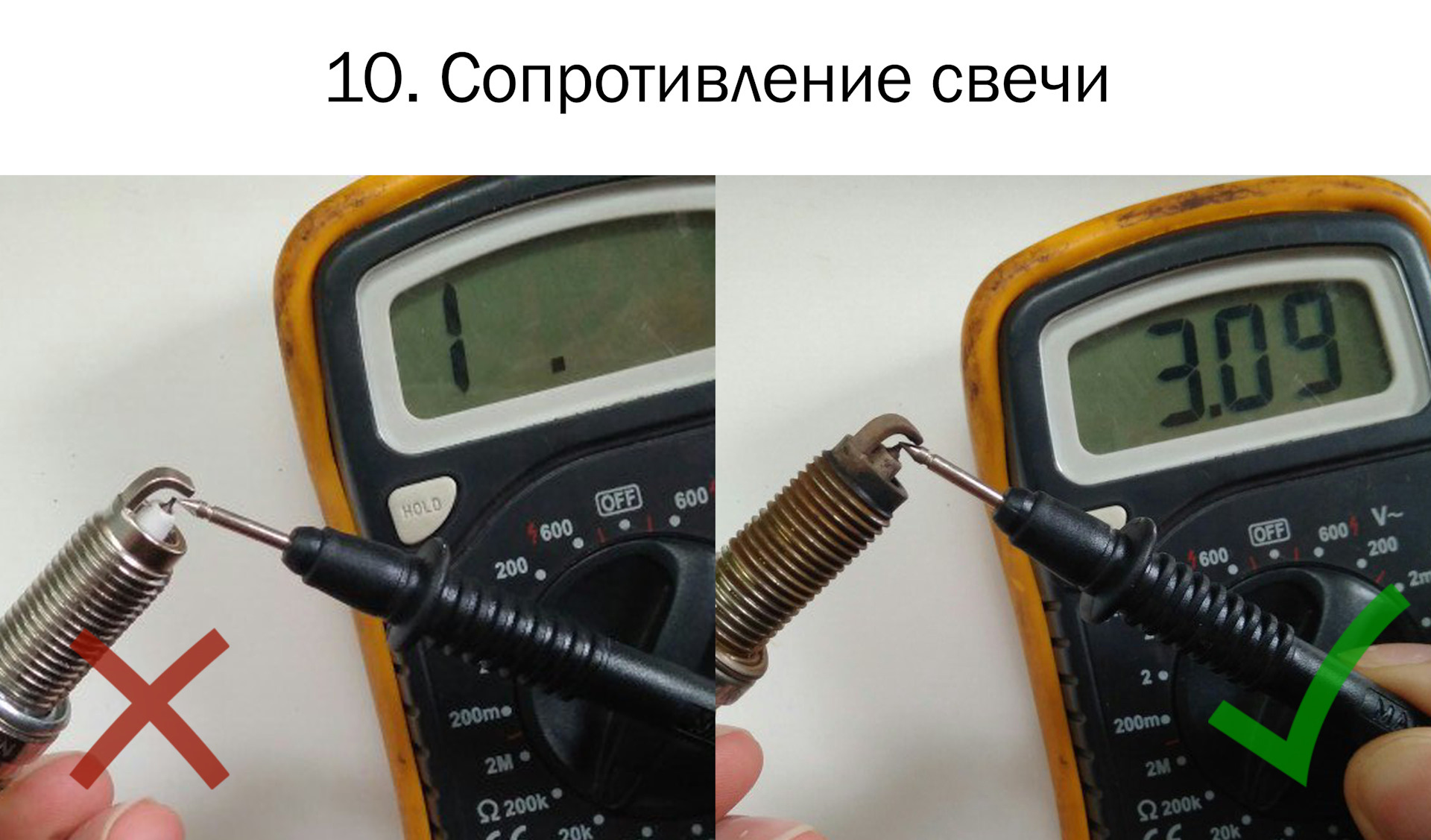

Проверка сопротивления центрального электрода мультиметром

Убедитесь, что свеча полностью остыла и очищена от загрязнений. Снимите высоковольтный провод, после чего аккуратно извлеките свечу из головки блока цилиндров при помощи свечного ключа. Визуально осмотрите центральный электрод на предмет механических повреждений или эрозии.

Переведите мультиметр в режим измерения сопротивления (Ω) с диапазоном 0–20 кОм. Используйте щупы прибора: красный подключите к центральному электроду свечи, а черный – к резьбовой части (массе). Избегайте контакта руками с металлическими элементами во время замера для исключения погрешности.

Процедура замера и оценка результатов

Зафиксируйте показания мультиметра на дисплее. Нормальное сопротивление большинства стандартных свечей варьируется в следующих пределах:

• Медь/никелевые электроды: 3–10 кОм
• Иридиевые/платиновые: 2–5 кОм
• Многоэлектродные конструкции: 4–15 кОм

Критичные отклонения указывают на неисправности:

1. Бесконечное сопротивление (OL/1 на экране) – обрыв токопроводящего стержня.
2. Нулевое или близкое к 0 Ом – внутреннее замыкание электрода на корпус.
3. Значения выше 20 кОм – нарушение контакта в изоляторе или критичный износ.

Тип свечи	Норма (кОм)	Признак неисправности
Одноэлектродные	3.0–10.0	OL / >15.0
Иридиевые	2.0–5.0	OL / >8.0

Тестирование сопротивления изолятора свечи высоким напряжением

Для проверки пробоя изолятора центрального электрода потребуется стенд с высоковольтным генератором, способный создавать напряжение 15-30 кВ. Подключите свечу к установке, соблюдая полярность: высоковольтный провод присоединяется к контактной головке свечи, а корпус свечи надёжно заземляется через металлический зажим. Избегайте касания элементов свечи во время теста.

Плавно повышайте напряжение до значений, указанных производителем (обычно 20-25 кВ для бензиновых ДВС). Фиксируйте момент пробоя по характерному треску и видимой искре между центральным электродом и корпусом свечи. Отсутствие пробоя при номинальном напряжении свидетельствует о целостности изолятора.

Критерии оценки результатов

Нормальное состояние:

• Стабильная искра возникает только между электродами свечи
• Пробой изолятора отсутствует при достижении паспортного напряжения

Признаки неисправности:

1. Искра по керамическому изолятору (белые "дорожки" на поверхности)
2. Пробой при напряжении ниже 15 кВ
3. Трещины в изоляторе с видимым искрением

Параметр	Исправная свеча	Дефектный изолятор
Напряжение пробоя	>20 кВ	<15 кВ
Визуальный эффект	Искра между электродами	Разряды по корпусу

Важно: После теста очистите изолятор от нагара спиртом для исключения ложного пробоя через токопроводящие отложения. Повреждённые свечи с нарушенной изоляцией подлежат обязательной замене независимо от состояния электродов.

Диагностика пробоя на "массу" тестером искры

Извлеките проверяемую свечу зажигания из двигателя, предварительно отсоединив высоковольтный провод. Визуально осмотрите изолятор центрального электрода и корпус свечи на наличие трещин, сколов или характерных дорожек нагара (угольных "мостиков"). Любые механические повреждения изолятора требуют замены детали.

Подключите свечу к высоковольтному проводу системы зажигания. Надёжно прижмите металлический корпус свечи к "массе" автомобиля (чистому неокрашенному участку двигателя или кузова) с помощью провода с зажимами "крокодил". Важно обеспечить плотный контакт для исключения ложных результатов.

Проверка тестером искры

Воспользуйтесь тестером искры (разрядником), имеющим регулируемый зазор между электродами. Последовательно выполните действия:

1. Вставьте высоковольтный провод в гнездо тестера
2. Зафиксируйте зажим тестера на "массе" автомобиля
3. Установите минимальный зазор между электродами тестера (0.5-1 мм)
4. Попросите помощника провернуть двигатель стартером

Наблюдайте за искрообразованием:

• Норма: устойчивая ярко-голубая искра при максимальном зазоре не менее 5-7 мм
• Пробой на массу: искра появляется только при минимальном зазоре (1-2 мм) или отсутствует полностью

Если искра слабая (красного цвета) или прерывается при увеличении зазора тестера до 4 мм – это свидетельствует о проблемах в системе зажигания (катушка, провода) или внутреннем пробое свечи.

Тип неисправности	Признак при тестировании
Пробой изолятора свечи	Искра проскакивает через корпус свечи, минуя электроды тестера
Загрязнение/замыкание электродов	Прерывистая искра с характерным треском
Износ электродов	Искра отклоняется в сторону, имеет оранжевый оттенок

Трассировка короткого замыкания в керамическом изоляторе

Короткое замыкание в керамическом изоляторе свечи возникает при нарушении его диэлектрических свойств. Это приводит к утечке тока с центрального электрода на корпус через микротрещины или загрязнения, снижая энергию искрообразования. Двигатель начинает троить, повышается расход топлива, возможны пропуски зажигания под нагрузкой.

Для выявления пробоя используется мультиметр в режиме мегомметра. Принцип основан на измерении сопротивления между центральным электродом и корпусом свечи. Исправный изолятор показывает бесконечно высокое сопротивление, а при повреждении значение падает до критического уровня.

Пошаговая проверка мультиметром

1. Переключите мультиметр в режим измерения сопротивления (диапазон 20 МОм)
2. Тщательно очистите свечу от нагара и влаги сухой тканью
3. Зафиксируйте красный щуп на центральном электроде
4. Прижмите черный щуп к металлическому корпусу (резьбе)
5. Считайте показания прибора:
   • Норма: "OL" или ˃10 МОм
   • Пробой: ˂1 МОм (часто 0.2-0.5 МОм)

Важные нюансы: При значениях 1-10 МОм изолятор считается частично поврежденным – свеча требует замены. Температурное расширение может маскировать дефект, поэтому проверку выполняйте при +20±5°C. Видимые трещины или коричневые дорожки на изоляторе подтверждают пробой даже при удовлетворительных показаниях мультиметра.

Интерпретация результатов измерений сопротивления

После замера сопротивления центрального электрода мультиметром в режиме омметра (диапазон 1–20 кОм), полученное значение требует анализа. Сравните результат с паспортными данными производителя свечи, которые обычно указаны на упаковке, корпусе или в технической документации.

Отклонения от нормы свидетельствуют о внутренних дефектах. Слишком высокое сопротивление указывает на обрыв токопроводящего стержня или нарушение контакта в наконечнике, а экстремально низкое (близкое к нулю) – на короткое замыкание внутри изолятора.

Ключевые критерии оценки

Ориентируйтесь на следующие типовые значения:

• Норма: Показания соответствуют заявленному диапазону (пример: 4–6 кОм для большинства стандартных свечей).
• Обрыв цепи: Бесконечное сопротивление (на экране мультиметра «1», «OL» или переполнение).
• Короткое замыкание: Сопротивление близко к нулю (0–0.5 Ом).
• Частичная деградация: Значение выходит за допустимый разброс (например, 10 кОм при норме 5±1 кОм).

Результаты удобно систематизировать в таблице:

Показание мультиметра	Состояние свечи	Рекомендуемое действие
В пределах паспортного диапазона	Исправна (по параметру сопротивления)	Допускается к эксплуатации
«OL» / «1» / ∞	Обрыв внутренней цепи	Замена обязательна
~0 Ом	Короткое замыкание	Замена обязательна
Значительное отклонение от номинала	Износ или начальная стадия пробоя	Желательна замена

Важно: Нормальное сопротивление не гарантирует полной исправности свечи (требуется проверка искрообразования и изолятора). Аномальные значения – однозначный признак неисправности. Свечи с отклонениями влияют на качество искры, расход топлива и работу двигателя.

Правила установки проверенных свечей обратно в двигатель

Перед монтажом убедитесь в чистоте резьбовых отверстий в головке блока цилиндров. Используйте сжатый воздух или специальную щетку для удаления грязи, песка и остатков старой смазки. Попадание абразивных частиц при закручивании может повредить резьбу или нарушить герметичность соединения.

Проверьте состояние уплотнительных шайб на свечах. Деформированные или поврежденные шайбы подлежат замене. Нанесите тонкий слой противозадирной смазки (например, медной пасты) только на резьбовую часть свечи, избегая попадания на электроды и керамический изолятор.

Пошаговая процедура установки

1. Аккуратно вручную вкрутите свечу в посадочное отверстие до касания шайбы
2. Докрутите свечу динамометрическим ключом с соблюдением момента затяжки:

   Тип резьбы	Момент затяжки (Н·м)
   M14×1.25	25–35
   M12×1.25	15–25
   M10×1.0	10–15

3. Для свечей с коническим уплотнением без шайбы: добавьте 1/16 оборота после касания
4. Для свечей с плоской шайбой: добавьте 1/4–1/2 оборота после касания

Подключение проводов: Наденьте высоковольтные провода на свечи до характерного щелчка фиксатора. Убедитесь в правильности порядка подключения согласно нумерации цилиндров. Перепутанные провода приведут к нарушению работы двигателя.

Важно: Не используйте ударный инструмент для затяжки – керамический изолятор может треснуть. После запуска двигателя проверьте отсутствие подсоса воздуха в местах установки по характерному шипению.

Список источников

Для подготовки материала о самостоятельной проверке свечей зажигания мультиметром использовались специализированные технические ресурсы. Основное внимание уделялось практическим руководствам и экспертным рекомендациям.

Ниже представлены ключевые источники, содержащие проверенные методики тестирования и диагностики свечей зажигания с применением мультиметра. Информация сверялась с актуальными данными от производителей автотехники.

• Руководства по эксплуатации мультиметров от ведущих производителей измерительного оборудования
• Автомобильные форумы с разделами о самостоятельной диагностике двигателя
• Технические статьи в профильных журналах Авторевю и За рулём
• Видеоинструкции сертифицированных автомехаников по диагностике систем зажигания
• Официальные мануалы производителей свечей зажигания (NGK, Denso, Bosch)
• Электронные учебные пособия по устройству бензиновых двигателей
• Справочники по типовым значениям сопротивления для различных типов свечей
