Проводка светодиодной ленты в авто - как сделать салон красивее

Статья обновлена: 18.08.2025

Светодиодная подсветка салона – доступный способ преобразить интерьер автомобиля, добавив индивидуальности и современного шарма.

Грамотная установка гарантирует не только эффектный дизайн, но и безопасность электропроводки вашего авто.

В этой статье вы узнаете ключевые шаги для надежного монтажа светодиодной ленты без риска для бортовой сети.

Выбор светодиодной ленты: класс защиты и тип свечения

Класс защиты IP критичен для автомобильного применения: салон подвержен перепадам температур, конденсату, случайным проливам жидкостей. Минимально допустимый вариант – IP65 (пылезащищённая с водонепроницаемым покрытием), оптимальный – IP67 или IP68 (выдерживают прямое попадание воды и погружение). Открытые ленты без защиты (IP20/IP33) быстро выйдут из строя.

Тип свечения определяет визуальный эффект и функциональность. Тёплый белый (2700-3500K) создаёт уютную атмосферу, холодный белый (5000-6500K) – современный техно-стиль. RGB-ленты с контроллером дают миллионы оттенков и динамические эффекты, но сложнее в монтаже. Одноцветные (белые или монохромные) проще и дешевле, но ограничены в настройке.

Ключевые критерии выбора

Яркость (люмены/метр): 600-1200 лм/м для мягкой подсветки, избегайте избыточной яркости, ослепляющей водителя.
Плотность диодов: 60-120 шт/м – обеспечивает равномерное свечение без "точек".
Напряжение: 12В – стандарт бортовой сети автомобиля, исключает необходимость преобразователей.

Тип свечения	Преимущества	Недостатки	Применение в авто
Холодный белый	Яркость, чёткость	Резкий свет	Подсветка приборной панели, багажника
Тёплый белый	Уют, расслабление	Меньшая видимость деталей	Подсветка ног, дверей, центрального тоннеля
RGB	Настройка цвета, эффекты	Высокая цена, сложный монтаж	Акцентная подсветка, зонирование салона

Расчет необходимой длины ленты и плотности диодов

Замерьте точные участки салона для подсветки рулеткой, учитывая изгибы и препятствия. Прибавьте 10-15% запаса на ошибки раскроя и соединения секций. Например, для контурной подсветки пола длиной 3 метра потребуется лента 3.3-3.5 м.

Плотность диодов (30/60/120 LED/m) определяет равномерность свечения. Для акцентной подсветки ниш или ручек хватит 30 LED/m, для основного освещения сидений или потолка – 60-120 LED/m. Учитывайте, что высокая плотность требует мощного блока питания.

Ключевые параметры для выбора

Типовые расчеты мощности:

Длина ленты	Плотность (LED/m)	Потребляемая мощность (Вт)
1 метр	30	2.4-3.6
1 метр	60	4.8-7.2
1 метр	120	9.6-14.4

Важные нюансы:

Разрезайте ленту только по маркированным линиям (обычно через 3-5 диодов)
Для углов используйте силиконовые коннекторы или пайку
Суммируйте мощность всех отрезков: общая нагрузка не должна превышать 80% мощности блока

Пример: Подсветка дверей (4×0.7м) лентой 60 LED/m: 2.8м × 6Вт/м = 16.8Вт. Требуется блок на 20-25Вт с защитой от перегрузки.

Подготовка инструментов: паяльник, изолента, провода

Для качественного монтажа светодиодной ленты в автомобиле потребуется минимальный набор инструментов. Основное внимание уделите надежности соединений и безопасности электропроводки машины. Не используйте "скрутки" или ненадежные клипсы – они могут привести к короткому замыканию.

Заранее подготовьте все компоненты, чтобы не прерывать процесс установки. Проверьте исправность паяльника и достаточную длину проводов для прокладки в салоне. Убедитесь, что изолента термостойкая и предназначена для автомобильного применения.

Необходимые материалы и их функции

Паяльник (40-60 Вт) – создает неразъемные соединения проводов с контактами ленты
Автомобильные провода (сечение 0.75-1.5 мм²) – красный для "+12V", черный для "GND"
Термоусадочная трубка или изолента ПВХ – изоляция мест пайки от влаги и замыканий

Дополнительно	Назначение
Флюс и припой	Обеспечивают прочное соединение при пайке
Бокорезы	Точная обрезка ленты по меткам и зачистка проводов
Мультиметр	Проверка полярности и целостности цепи

Обрежьте ленту строго по обозначенным линиям
Зачистите концы проводов на 5-7 мм
Залудите контакты ленты и провода

Определение точек подключения к бортовой сети 12В

При выборе точки подключения светодиодной ленты в автомобиле критически важно учитывать безопасность и соответствие мощности нагрузки. Основные варианты включают разъем прикуривателя, колодку предохранителей или прямую коммутацию с аккумулятором, каждый из которых требует специфичного подхода к монтажу и защите цепи.

Стабильность напряжения и защита от короткого замыкания являются ключевыми критериями – неправильный выбор может привести к перегрузке штатной проводки, выходу из строя оборудования или возгоранию. Обязательно используйте предохранители и реле, рассчитанные на потребляемую мощность ленты, а соединения изолируйте термоусадкой.

Распространённые точки подключения

Разъём прикуривателя:
- Плюсы: простота, отсутствие вмешательства в штатную проводку
- Минусы: ограниченная мощность (до 120Вт), необходимость свободного гнезда
Блок предохранителей:
- Используйте добавочные адаптеры (провод-пигтейл) для подключения к цепи
- Выбирайте цепи с питанием при включенном зажигании (например, магнитола)
Прямое подключение к аккумулятору:
- Требует установки отдельного предохранителя у клеммы АКБ
- Обязательно используйте реле с управлением от замка зажигания

Точка подключения	Рекомендуемый предохранитель	Особенности
Прикуриватель	10-15А (в штатной цепи)	Не подходит для лент мощнее 150Вт
Доп. цепи в блоке предохранителей	5-10А (отдельный)	Требует тестера для идентификации цепи
Аккумулятор	15-20А (рядом с клеммой)	Обязательное реле для отключения при стоянке

Важно: При подключении к блоку предохранителей используйте цепи, активирующиеся при включении зажигания – это предотвратит разряд аккумулятора. Избегайте соединений со штатными проводами путём скруток – применяйте обжимные клеммы или пайку.

Правильная зачистка и изоляция контактов

Подготовка проводки требует точности: снимите изоляцию с концов проводов питания и контактных площадок ленты. Используйте стриппер или острый нож, оголяя 5-7 мм жилы. Избегайте надрезов металла – это снижает проводимость и прочность.

Обезжирьте контакты ленты спиртовым раствором. Особенно важно при пайке: жир или окислы нарушают адгезию припоя. Проверьте полярность маркировки ("+" и "–") на ленте мультиметром перед фиксацией соединения.

Технологии соединения и защиты

Способы подключения:

Пайка:
- Нанесите канифоль на зачищенные участки
- Прогрейте контакт паяльником (25-40 Вт)
- Добавьте оловянно-свинцовый припой (POS-60)
Беспаечные коннекторы:
- Выберите тип под ширину ленты (8/10/12 мм)
- Вставьте ленту в паз до щелчка фиксатора
- Зажмите провод винтовым зажимом

Изоляция соединений:

Материал	Метод нанесения	Срок службы
Термоусадка	Наденьте трубку, прогрейте феном при 120°C	10+ лет
Изолента ПВХ	Наматывайте с 50% нахлестом, 3 слоя	2-3 года
Герметик	Нанесите поверх соединения перед термоусадкой	Защита от влаги

Обожмите термоусадку по краям пассатижами после остывания – это предотвратит проникновение влаги. Для ответвлений используйте тройные коннекторы или распределительные коробки. Никогда не оставляйте оголенные контакты – риск КЗ повышается при вибрациях.

Протестируйте соединение легким подергиванием провода. Качественная изоляция исключает подвижность элементов и перетирание. При укладке избегайте острых кромок кузова – дополнительно защитите проводку пластиковыми хомутами.

Схема параллельного подключения нескольких отрезков

Параллельное соединение отрезков светодиодной ленты – единственно правильный метод для равномерного свечения и предотвращения перегрузки цепи. При таком подключении каждый сегмент получает питание напрямую от источника, а не через соседние участки ленты.

Последовательное соединение недопустимо из-за падения напряжения на токопроводящих дорожках: удалённые от блока питания отрезки будут тусклыми, возрастёт риск перегрева и выхода диодов из строя. Параллельная схема гарантирует стабильные параметры тока на всех участках независимо от их длины и количества.

Порядок подключения

Необходимые компоненты:

Блок питания 12В (соответствующий суммарной мощности лент + 20% запас)
Медные провода сечением 1.5-2.5 мм² (раздельные для каждого отрезка)
Коннекторы или паяльник с припоем
Предохранитель на линию питания

Пошаговая реализация:

Рассчитайте общую мощность всех отрезков ленты (Вт/м × длина в метрах × количество отрезков)
Подберите блок питания с мощностью на 20-30% выше расчётного значения
Соедините все положительные контакты лент (+12V) через отдельные провода с «+» клеммой блока питания
Аналогично объедините все отрицательные контакты (GND) с «-» клеммой блока
Установите предохранитель в разрыв «+» провода у аккумулятора

Особенности монтажа:

Тип ленты	Макс. длина отрезка	Рекоменд. сечение провода
SMD 3528 (4.8Вт/м)	5м	1.5 мм²
SMD 5050 (14Вт/м)	3м	2.5 мм²

Избегайте скруток – используйте пайку или сертифицированные коннекторы. Провода к блоку питания крепите через клеммную колодку. Обязательно проверьте изоляцию всех соединений перед подачей напряжения.

Подключение через прикуриватель или напрямую к АКБ

Прикуриватель – самый доступный вариант подключения светодиодной ленты в салоне автомобиля. Для реализации потребуется штекер с USB-разъемом или прямым выходом на 12V, совместимый с гнездом прикуривателя. Важно учитывать, что данный способ ограничивает максимальную мощность подключаемой ленты (обычно до 120W) и требует включенного зажигания для подачи напряжения.

Прямое подключение к клеммам аккумулятора обеспечивает стабильное питание без зависимости от положения ключа зажигания. Обязательными элементами схемы являются предохранитель (10-15А) и выключатель, устанавливаемые в разрыв плюсового провода вблизи АКБ. Это исключает риски короткого замыкания и позволяет управлять подсветкой независимо.

Сравнение методов подключения

Критерий	Через прикуриватель	Прямо к АКБ
Сложность монтажа	Минимальная (5-10 минут)	Требует прокладки проводов через салон
Безопасность	Ограничена встроенным предохранителем прикуривателя	Требует отдельного предохранителя
Потребляемая мощность	До 120W (зависит от гнезда)	Не ограничена (с учетом сечения проводов)
Автономность работы	Только при включенном зажигании	Постоянное питание

Для обоих способов соблюдайте полярность: красный провод – к "+", черный – к "-" или массе кузова. При подключении к АКБ используйте медные провода сечением от 1.5 мм², размещая их вдали от подвижных элементов. Убедитесь, что изоляция защищена от перетирания гофрой или термоусадкой.

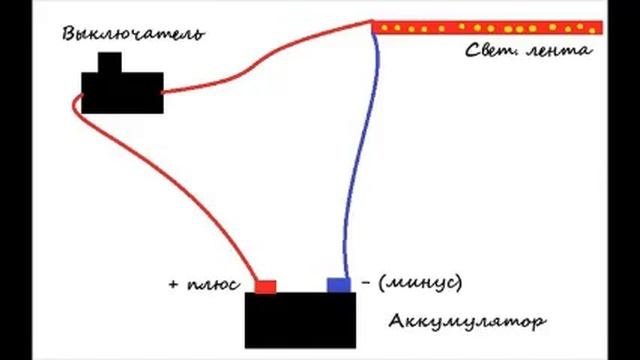

Типовая последовательность работ при прямом подключении:

Отсоедините минусовую клемму АКБ
Зафиксируйте предохранитель в 30 см от батареи
Проложите кабель через технологические отверстия
Подключите "+" провод к предохранителю, "-" – к кузову
Установите выключатель в удобном месте

Предупреждение: избегайте подключения RGB-лент без контроллера – прямое соединение с источником питания вызовет одновременное свечение всех кристаллов белым светом. Для цветных лент обязательна установка блока управления между АКБ и светодиодами.

Установка блока управления и контроллера RGB

Определите место для монтажа блока питания и RGB-контроллера, учитывая защиту от влаги, вибрации и перегрева. Идеальные зоны – пространство под приборной панелью, свободные ниши в бардачке или под сиденьями. Убедитесь, что выбранная локация позволяет свободно подключать провода к ленте и источнику питания без натяжения.

Закрепите компоненты двусторонним скотчем или пластиковыми стяжками, избегая металлических поверхностей без изоляции для предотвращения короткого замыкания. Проверьте, чтобы вентиляционные отверстия блока питания оставались открытыми. Для подключения к бортовой сети используйте провод сечением не менее 1,5 мм², соединённый через предохранитель (10-15А) напрямую с аккумулятором или разъёму прикуривателя.

Этапы подключения проводов

Питание контроллера: Красный провод (+) от блока питания к клемме "V+" контроллера, чёрный (–) – к "V–".
Светодиодная лента: Коннектор RGB-ленты (4 провода) присоедините к соответствующим выходам контроллера:
- R (красный) → R
- G (зелёный) → G
- B (синий) → B
- +12V → +12V
Управление: Пульт ДУ или сенсорная панель подключаются через разъём "IR", проводные кнопки – к контактам "KEY".

Компонент	Цвет провода	Клемма назначения
Блок питания (+)	Красный	V+ контроллера
Блок питания (–)	Чёрный	V– контроллера
RGB-лента (+12V)	Чёрный/Белый	+12V контроллера

После финальной проверки изолируйте соединения термоусадкой. Включите систему при работающем двигателе, чтобы избежать просадки напряжения. Настройте цвета и режимы пультом, убедившись в синхронной работе всех сегментов ленты. При обнаружении мерцания или перегрева немедленно отключите питание и перепроверьте контакты.

Фиксация ленты на поверхности с помощью 3М-скотча

Качественное крепление светодиодной ленты обеспечивает не только эстетичный вид, но и долговечность подсветки. Основа монтажа – правильная подготовка поверхности и аккуратное нанесение ленты с клеевым слоем 3М.

Очистите зону установки обезжиривателем (изопропиловый спирт, специализированный очиститель), удаляя грязь, пыль и следы масла. Дождитесь полного высыхания поверхности перед началом работ – остатки влаги снижают адгезию скотча.

Технология монтажа

Снимите защитную плёнку с клейкого слоя постепенно (участками по 5-10 см), избегая перекосов и пузырей. Плотно прижмите ленту к поверхности растягивающим движением от начала к концу, используя сухую ткань для равномерного давления. Удерживайте нажатие 30 секунд на каждом сегменте.

Рекомендуемые зоны для фиксации:

Панель приборов: по контуру дефлекторов или нижней кромке
Дверные карты: вдоль пластиковых молдингов
Потолок: в штатных каналах для проводки

Проблема	Решение
Отслаивание на морозе	Прогрейте салон перед монтажом, используйте скотч 3М VHB
Остатки клея при демонтаже	Примените термофен для размягчения состава
Неровная поверхность	Обработайте зону праймером для пластика 3М 94

Избегайте установки на:

Вибрационные узлы (коробка воздуховодов)
Текстильные покрытия без жёсткой основы
Поверхности с температурой выше +80°C

Тестирование системы и проверка надежности контактов

После полного монтажа ленты и подключения к блоку питания включите зажигание автомобиля для первичной проверки работоспособности системы. Убедитесь, что все сегменты светодиодов равномерно загораются без мерцания, перебоев или локальных затемнений, которые указывают на плохой контакт или повреждение токопроводящих дорожек.

Протестируйте систему при разных режимах работы двигателя: на холостом ходу, при повышении оборотов и с включенными потребителями энергии (фары, кондиционер, аудиосистема). Это выявит просадки напряжения, которые могут вызывать нестабильную работу ленты или перегрев компонентов.

Ключевые этапы проверки

Визуальный осмотр соединений: Проверьте места пайки/обжима контактов на окисление, механические повреждения или искрение. Убедитесь, что изоляция не расплавилась от нагрева.
Механическая нагрузка: Потяните провода в местах соединений с легким усилием – качественный контакт не должен разъединяться или смещаться.
Долговременное тестирование: Оставьте ленту включенной на 30-40 минут, контролируя температуру блока питания, контроллера и участков ленты возле контактов. Перегрев (>50°C) требует пересмотра схемы подключения.

Параметр проверки	Норма	Отклонение
Напряжение на концах ленты	12-14.5V	Просадка ниже 11V
Равномерность свечения	Стабильный свет по всей длине	Мерцание, темные зоны
Температура контактов	Комнатная +10-15°C	Локальный нагрев, запах гари

Обязательно протестируйте все режимы работы (если используется RGB-контроллер): смену цветов, яркость, динамические эффекты. Убедитесь, что управление не вызывает сбоев в работе бортовой электроники – например, помех в радио или ошибок CAN-шины.

Надежно зафиксируйте провода пластиковыми стяжками, исключив их контакт с подвижными элементами салона или острыми кромками. Заизолируйте места соединений термоусадкой, а блок питания разместите на негорючей поверхности вдали от влаги и вибрационных зон.
