ПТФ - устройство, схема подключения и монтаж

Статья обновлена: 18.08.2025

Противотуманные фары (ПТФ) – специализированные световые приборы автомобиля. Их назначение – обеспечение видимости в сложных метеоусловиях: туман, дождь, снегопад.

Особенности ПТФ – широкий горизонтальный луч света и четкая верхняя граница пучка. Это минимизирует светорассеяние и отражение от капель воды или снежинок.

Эффективная работа противотуманных фар требует корректной схемы подключения и соблюдения правил установки. Эти аспекты являются ключевыми для понимания функционала ПТФ.

ПТФ: определение и принцип борьбы с туманом

Противотуманные фары (ПТФ) – специализированные осветительные приборы транспортного средства, предназначенные для улучшения видимости в условиях сильного тумана, дождя, снегопада или пылевой завесы. Их ключевая задача – не столько мощное дальнее освещение, сколько создание широкого, равномерного и низко расположенного светового потока, который эффективно "пробивает" мутную среду непосредственно перед автомобилем.

Принцип борьбы ПТФ с туманом основан на двух основных физических аспектах. Во-первых, туман сильно рассеивает и отражает свет, особенно коротковолновый (синий, белый). ПТФ используют свет с большей длиной волны – преимущественно желтый или теплый белый, который меньше рассеивается каплями воды или частицами пыли. Во-вторых, ПТФ устанавливаются как можно ниже к дорожному полотну (обычно на высоте 25-50 см). Туман у земли менее плотный, и луч, направленный параллельно дороге, не упирается в "стену" тумана, а подсвечивает дорожное покрытие и разметку, уменьшая слепящий эффект от отражения света назад в глаза водителю.

Схема и ключевые элементы установки ПТФ

Типовая схема подключения ПТФ включает несколько обязательных компонентов:

Источник света: Галогенные лампы (H8, H11, H16), светодиодные (LED) модули или ксеноновые (HID) лампы.
Отражатель/линза: Формирует специфический асимметричный световой пучок с четкой верхней границей (чтобы не слепить встречных водителей) и широким боковым рассеиванием (для лучшего освещения обочины).
Выключатель: Отдельная кнопка или клавиша на панели управления, часто с индикатором включения.
Реле: Обеспечивает подачу необходимого тока на фары, защищая штатную электропроводку и выключатель.
Предохранитель: Защищает цепь от короткого замыкания.
Проводка: Комплект проводов достаточного сечения для подключения фар к реле и источнику питания (часто через блок предохранителей).

Этап установки	Ключевые требования
Размещение на бампере	Строго симметрично, на минимальной допустимой высоте (обычно не ниже 25 см от дороги), не выступая за габариты авто. Расстояние от внешнего края фары до бокового габарита – не более 40 см.
Угол наклона	Горизонтальная ось луча должна быть строго параллельна дороге или иметь незначительный наклон вниз (0.5-1%).
Подключение питания	Через реле, срабатывающее только при включенном габаритном свете. Прямое подключение к аккумулятору (через предохранитель) или к цепи ближнего света (согласно схеме авто).
Регулировка	Обязательная финальная регулировка луча на стенде или ровной площадке у стены для формирования правильного светотеневого пучка.

Важно: Установка ПТФ должна выполняться в строгом соответствии с Правилами дорожного движения и Техническим регламентом Таможенного союза (ТР ТС 018/2011). Незаконно установленные или неправильно отрегулированные ПТФ могут стать причиной ослепления других участников движения и повлечь административную ответственность.

Конструктивные особенности противотуманных фар (галоген, LED, ксенон)

Галогенные ПТФ используют лампу с вольфрамовой нитью в колбе, заполненной галогеновым газом. Они требуют отражателя сложной формы для формирования широкого горизонтального луча и отсекателя, предотвращающего ослепление. Корпус выполняется из термостойкого пластика или металла, а герметичность обеспечивается резиновыми уплотнителями.

LED-фары строятся на основе полупроводниковых светодиодов, установленных на алюминиевую плату с радиатором. Система включает линзу Френеля или коллиматор для фокусировки света, драйвер управления током и активное охлаждение (вентилятор/радиатор). Малые размеры диодов позволяют создавать ультратонкие корпуса с высокой устойчивостью к вибрациям.

Характеристика	Галоген	LED	Ксенон
Источник света	Нить накаливания	Полупроводниковые диоды	Электрическая дуга в газе
Блок управления	Отсутствует	Драйвер питания	Импульсный блок розжига
Температура работы	Сильный нагрев (>300°C)	Умеренный нагрев (до 80°C)	Высокий нагрев колбы
Защита от влаги	Резиновые сальники	Полная герметизация	Двойное уплотнение

Ключевые различия

Ксеноновые фары содержат кварцевую колбу с электродами, заполненную ксеноном. Для работы требуют:

Высоковольтный блок розжига (до 25 кВ)
Цилиндрические экранирующие колпаки
Биксеноновые шторки (в комбинированных фарах)

Общие особенности всех типов: линзы из поликарбоната с антиабразивным покрытием, регулировочные механизмы с винтовым приводом, стандартизированные крепления (ISO 9002). LED и ксенон чаще интегрируют датчики угла наклона для автоматической коррекции луча.

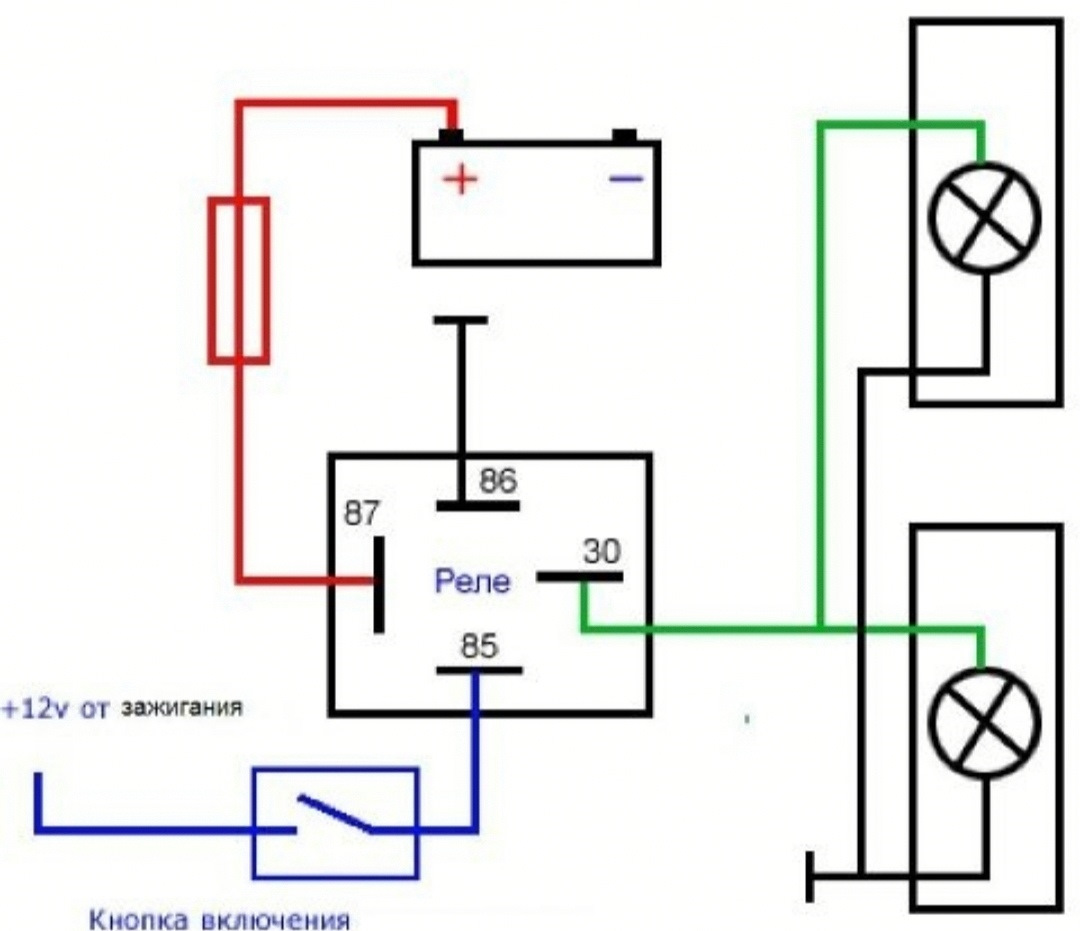

Электрическая схема подключения ПТФ в автомобиле

Подключение противотуманных фар (ПТФ) осуществляется по стандартной схеме с использованием реле, предохранителя и выключателя. Это обеспечивает безопасную передачу тока высокой силы непосредственно от аккумулятора к фарам, минуя штатные цепи управления светом. Ключевыми элементами являются реле (коммутирует основную нагрузку) и предохранитель (защищает цепь от перегрузок).

Управление активацией ПТФ происходит через выключатель в салоне, подающий слаботочный сигнал на обмотку реле. При срабатывании реле замыкает силовую цепь: ток от аккумулятора через предохранитель поступает на лампы фар, после чего уходит на массу кузова. Обязательно соблюдение полярности и использование проводов с сечением, соответствующим нагрузке (обычно 1.5-2.5 мм²).

Компоненты схемы и их назначение

Обозначение	Элемент	Функция
АКБ	Аккумулятор	Источник питания
F1	Предохранитель (15-25А)	Защита цепи от КЗ
K1	Реле	Коммутация силового тока
S1	Выключатель ПТФ	Ручное управление
L1, L2	Лампы ПТФ	Осветительные элементы

Последовательность подключения:

Клемма 30 реле соединяется с плюсом АКБ через предохранитель F1.
Клемма 85 реле подключается к выключателю S1 в салоне.
Клемма 86 реле заводится на массу (кузов).
Клемма 87 реле соединяется с плюсовыми контактами ламп L1/L2.
Минусовые клеммы ламп подключаются к ближайшей точке массы.

Важные нюансы:

Предохранитель F1 устанавливается в 30-40 см от АКБ.
Проводка к выключателю S1 может запитываться от габаритов для индикации включения.
Сечение провода от АКБ к реле – не менее 1.5 мм².
Все соединения защищаются термоусадкой или изолентой.

Пошаговая установка противотуманных фар своими руками

Перед началом работ подготовьте необходимые инструменты и материалы: сами противотуманные фары (ПТФ) с крепежом, проводку сечением 1.5-2.5 мм², реле, предохранитель (15-20А), клеммы, изоленту, термоусадку, выключатель для салона, дрель, коронку по пластику, набор гаечных ключей и отверток, кусачки. Убедитесь в наличии штатных мест для ПТФ на бампере или возможности их безопасного монтажа без нарушения конструктивных элементов.

Обязательно отключите минусовую клемму аккумулятора! Определите схему подключения: стандартная цепь включает питание от АКБ через предохранитель и реле, управление реле от выключателя в салоне, массу на кузов и прямую подачу "+" на фары. Избегайте подключения к габаритам или фарам ближнего света во избежание перегрузки.

Последовательность монтажа

Разметка и подготовка отверстий:
- Снимите передний бампер согласно инструкции к авто
- Отметьте центры будущих отверстий по шаблону из комплекта ПТФ (или на расстоянии 20-30 см от края бампера)
- Просверлите отверстия коронкой под размер корпуса фар
Установка фар:
Закрепите корпуса ПТФ в отверстиях с помощью штатных скоб или болтов. Убедитесь, что фары направлены строго вперед без перекосов. Для герметизации используйте резиновые уплотнители из комплекта.
Прокладка проводки:
1. Проложите силовой провод от "+" АКБ через отверстие в моторном щите (с защитной гофрой!)
2. В подкапотном пространстве установите реле и предохранитель вблизи АКБ
3. Через салонный уплотнитель проведите управляющий провод к месту монтажа выключателя
4. Соедините провода массы с неокрашенными частями кузова возле фар

Электрические подключения:

Элемент	Подключение
Реле (контакт 30)	Через предохранитель к "+" АКБ
Реле (контакт 85)	На массу кузова
Реле (контакт 86)	К выключателю в салоне
Реле (контакт 87)	К "+" клеммам обеих ПТФ
Выключатель	Второй контакт к "+" после зажигания

Все соединения изолируйте термоусадкой! Минусовые провода фар зафиксируйте на кузове болтами.

Финишные работы:
- Установите бампер на место
- Закрепите выключатель в салоне (на панели или под рулем)
- Подключите аккумулятор, проверьте работу ПТФ
- Отрегулируйте световой пучок: центр пятна должен быть на 10 см ниже уровня фар на расстоянии 5 метров от стены

Важно: после установки проверьте герметичность соединений и отсутствие перетирания проводов! Для защиты цепи используйте только предохранитель номиналом, указанным в инструкции к ПТФ.
