Пыльник шаровой опоры - конструкция и назначение

Статья обновлена: 18.08.2025

Подвеска автомобиля – сложная система, где каждый элемент обеспечивает безопасность и управляемость. Особую роль играет шаровая опора, соединяющая ступицу колеса с рычагом подвески и критически важная для точности рулевого управления.

Центральным защитным компонентом шаровой опоры является пыльник – компактный, но незаменимый элемент. Эта резинотехническая деталь образует герметичный кожух вокруг шарнира, предохраняя его внутренние поверхности от воздействия грязи, воды, абразивных частиц и предотвращая вымывание смазки.

Нарушение целостности пыльника немедленно ведет к ускоренному износу шаровой опоры, появлению люфта и, как следствие, к опасным последствиям для устойчивости автомобиля. В данной статье подробно рассмотрим устройство пыльника, его конструктивные особенности, схемы расположения в узле и алгоритм замены, а также проанализируем современные материалы изготовления и признаки неисправности.

Основное назначение пыльника шарового шарнира

Главная функция пыльника шарового шарнира заключается в создании надежного герметичного барьера между чувствительными внутренними компонентами шарнира (прежде всего, шаровой штифт, его гнездо и фиксирующее кольцо) и внешней средой. Эта резиновая или полиуретановая оболочка эффективно защищает трущиеся поверхности шарнира от попадания абразивной дорожной пыли, грязи, песка, влаги (воды, солевого раствора), а также препятствует проникновению агрессивных реагентов с дорожного полотна, которые вызывают интенсивное окисление и старение смазки.

Одновременно пыльник выполняет не менее важную задачу по удержанию специальной пластичной смазки внутри корпуса шарового шарнира. Эта смазка обеспечивает необходимое скольжение поверхностей при угловых и вращательных движениях шпильки, минимизирует трение и предотвращает задиры деталей при изменении угла поворота колеса и движении подвески. Исправный пыльник создает замкнутое пространство, где смазка сохраняет свои рабочие свойства. Нарушение целостности пыльника (трещины, разрывы) приводит к вымыванию и потери смазки, иссыханию компонентов, попаданию абразивов и влаги внутрь узла, что катастрофически ускоряет износ трущихся поверхностей шарнира, вызывает люфт и в конечном итоге приводит к выходу шаровой опоры из строя.

Конструкция стандартного пыльника шаровой опоры

Пыльник представляет собой эластичную полусферу или конус из термостойкой резины (обычно каучук, силикон или полиуретан), герметично обжимающуюся вокруг корпуса шаровой опоры и штока шарнира. Его ключевая задача – создание барьера между подвижным шарниром и внешней средой, предотвращающий выход смазки и попадание абразивных частиц, влаги и агрессивных реагентов.

Основные элементы конструкции включают посадочные кольца (борта) различного профиля для фиксации на металлических поверхностях и гибкую манжету с защитными складками или гофрами. Эти складки критически важны: они компенсируют угловое отклонение штока при повороте колес и ходах подвески без потери герметичности или появления трещин.

Детали устройства

Рабочее тело: Изготавливается из материалов, устойчивых к температуре (-40°C...+120°C), маслам и окислению (самые прочные – полиуретановые).
Верхний борт: Узкое металлическое кольцо или прочная юбка, плотно обжимающееся на шток шаровой опоры штатным хомутом (поворотный узел).
Нижний борт: Широкое резиновое или металлокордное основание с профилем под заводскую посадочную канавку на корпусе опоры (неподвижная часть).
Сильфон (гофрированная часть): Содержит 2-4 защитных кольца-складывания для сохранения целостности при изгибах.
Внутренняя смазочная полость: Заполнена тугоплавкой консистентной смазкой, снижающей трение шарнира.

Компонент	Материал	Функция
Корпус пыльника	Резина/Полиуретан	Главный защитный барьер
Металлические армирующие кольца	Сталь/Латунь	Обеспечение жесткой фиксации на узлах
Внутренний смазочный слой	Литиевые смазки	Долговременная защита трения шарнира

Важнейшие требования конструкции: сохранение эластичности при экстремальных температурах, стойкость к озоновому растрескиванию и точное соответствие геометрии штатного узла. Нарушение целостности любого элемента ведет к ускоренному износу шарнира.

Материалы для производства пыльников: резина или полиуретан

Пыльники шаровых опор изготавливаются преимущественно из двух типов материалов: термостойкой резины на основе бутадиен-нитрильного каучука (NBR) или синтетического полиуретана (PU). Резиновые пыльники сохраняют гибкость в широком диапазоне температур (−40°C до +120°C) и обеспечивают хорошее гашение вибраций. Однако они подвержены ускоренному старению при контакте с агрессивными реагентами (масла, соль, топливо) и имеют меньший ресурс в экстремальных условиях эксплуатации.

Полиуретановые аналоги отличаются повышенной прочностью на разрыв (до 500% выше, чем у резины), устойчивостью к абразивному износу, озону и химическим веществам. Рабочий температурный диапазон составляет −60°C до +110°C, а толщина стенки может быть уменьшена без потери жесткости, что оптимизирует размеры узла. Ключевой недостаток – высокая цена и снижение эластичности при сильных морозах, повышающее риск растрескивания.

Критерии выбора материала

Характеристика	Резина (NBR)	Полиуретан (PU)
Стойкость к износу	Средняя	Высокая
Химическая стойкость	Ограниченная	Отличная
Морозоустойчивость	Хорошая	Умеренная
Стоимость	Низкая	Высокая

При выборе между материалами ключевым фактором остаются условия эксплуатации авто. Для повседневного использования в умеренном климате достаточно резины, а полиуретан рекомендован для внедорожников или машин с повышенной нагрузкой на подвеску. Вариации армированных пыльников (с текстильным кордом) применяются для обоих типов материалов и предотвращают деформацию при выворачивании колес.

Принцип работы пыльника при движении шарнира

Главная задача пыльника – постоянная герметизация шарового шарнира независимо от его положения. При повороте или наклоне шарнира пыльник деформируется сильнее всего в районе крепления к подвижной части (поворотному кулаку или рычагу). Его эластичная структура компенсирует смещение пальца относительно корпуса шарнира.

Гофрированная ("гармошкой") часть позволяет материалу растягиваться и сжиматься без напряжения, адаптируясь под ход детали. Одновременно верхний обод плотно соприкасается с шаровым пальцем, а нижний – с корпусом, сохраняя герметичный контакт.

Ключевые аспекты функционирования

Защита смазки: Упругость стенок создает замкнутую камеру, удерживая смазочный материал внутри шарнира для постоянного смазывания поверхностей.
Барьер для абразивов: Плотное прилегание к металлическим частям блокирует проникновение пыли, песка или влаги, предотвращая абразивный износ и коррозию.
Адаптация к углам: Конфигурация складок позволяет выдерживать осевые и угловые отклонения шарнира без потери целостности (рабочие углы обычно до 30-50°).

Тип движения шарнира	Реакция пыльника
Вертикальное качание (угловое смещение)	Складки сжимаются с одной стороны и растягиваются с противоположной
Осевое смещение (вдавливание/выдвижение)	«Гармошка» равномерно укорачивается или удлиняется по всей окружности
Комбинированное движение	Комплексная деформация складок для сохранения герметичности при любом векторе нагрузки

Важно: Любые трещины или потертости на поверхности нарушают баланс давления внутри шарнира. Это приводит к выбросу смазки, попаданию грязи и резкому сокращению ресурса узла.

Распространенные формы пыльников: "гармошка" и "грибок"

Конструкция "гармошка" характеризуется ребристыми складками по всей длине резинового корпуса. Специфическая форма обеспечивает подвижность элемента: при повороте шарового пальца складки сжимаются или растягиваются без деформации основного материала. Такие модели отличаются значительным рабочим ходом, что критично для опор передней подвески и рулевых тяг, испытывающих интенсивные угловые смещения.

Пыльники типа "грибок" отличаются конической или сферической геометрией без выраженной складчатости. Конус сужается к месту крепления на шаровом пальце, а широкое основание плотно фиксируется в корпусе опоры. Подобная форма эффективна для стабилизаторов и стоек, где требуются минимальные осевые смещения, но критична устойчивость к загрязнениям и сохранение постоянного внутреннего объёма.

Сравнительные особенности

Характеристика	"Гармошка"	"Грибок"
Уплотнительный материал	Термостойкая резина или силикон с добавлением нейлона	Резина повышенной эластичности с полимерным армированием
Ресурс при динамических нагрузках	8–12 лет (зависит от амплитуды колебаний)	10–15 лет (при отсутствии экстремальных изгибов)
Уязвимость к повреждениям	Риск порезов остр кромками складок	Склонность к растрескиванию у основания конуса

Эффективность защиты определяется соответствием формы рабочим параметрам узла: "гармошка" сохраняет функциональность при углах смещения до 45°, тогда как "грибок" обеспечивает превосходную герметизацию при прямолинейных нагрузках. Комбинированные варианты (например, двухконусные пыльники) применяются в тяжелонагруженных системах для совмещения преимуществ обеих конструкций.

Система крепления пыльника на корпусе шаровой

Плотная фиксация пыльника к корпусу шаровой опоры – критически важный элемент конструкции, предотвращающий вытекание смазки и защищающий шарнир от абразивов и влаги. Основной принцип работы системы заключается в создании надежного барьера в зоне сопряжения резинового или полиуретанового пыльника с металлическим стаканом опоры.

Существует несколько наиболее распространенных технологий крепления, отличающихся способом фиксации и конструктивными особенностями посадочной площадки на корпусе. Выбор конкретной схемы зависит от технических требований производителя автомобиля или поставщика компонентов.

Основные способы крепления

Обжимное кольцо: Металлическая пружинящая шайба (жимбер) с прорезью плотно стягивает язычок пыльника вокруг проточки канавки на корпусе шаровой опоры. Наиболее распространенный, технологичный и ремонтопригодный вариант.
Отбортовочная губка корпуса: Край металлического стакана шаровой опоры после натягивания пыльника завальцовывается в специальный буртик на его посадочной юбке, создавая механический замок.
Клей-герметик: Термостойкий и маслоустойчивый герметик наносится на посадочное место перед монтажом. Применяется как дополнительная защита или как основной фиксатор в отдельных конструкциях.
Стяжной (герметизирующий) хомут: Металлический винтовой или пластиковый мертвый хомут используется при ремонте для подтяжки ставшего слабым пыльника или на конструкциях без заводского посадочного рельефа.

Способ крепления	Преимущества	Недостатки
Обжимное кольцо	Надежность, простота замены, стойкость к вибрациям	Возможность ослабления при ударах или коррозии
Герметик/клей	Отличная герметизация, нечувствительность к вибрациям	Сложность демонтажа без повреждений, зависимость от качества клея
Отбортовочная губка	Минимальный риск самопроизвольного ослабления, высокая прочность	Полная неремонтопригодность пыльника

Важно: Повреждение системы крепления (разрыв юбки пыльника, слетевшее кольцо, отслоившийся герметик) неизбежно приводит к разгерметизации узла и быстрому выходу шаровой опоры из строя.

Штатные способы фиксации пыльника на пальце

Производители применяют несколько надежных методов крепления пыльника к шаровому пальцу, предотвращающих его соскальзывание и обеспечивающих герметичность. Эти способы рассчитаны на работу в экстремальных условиях вибраций, температурных перепадов и ударных нагрузок.

Конструкция фиксации зависит от типа шаровой опоры и технических решений конкретного автопроизводителя. Основная задача всех систем – создать прочное соединение, исключающее попадание воды, грязи и абразивных частиц внутрь узла.

Распространенные методы крепления

Стяжной хомут (металлический/нейлоновый): Наиболее простой и универсальный способ. Пыльник надевается на посадочный буртик пальца и фиксируется проволочным или пластиковым кольцевым хомутом.
Обжимная гильза: Пыльник имеет металлическую втулку в месте крепления к пальцу. Эта втулка запрессовывается на пальце специальным инструментом, создавая неразъемное соединение.
Завальцованная кромка палечной проушины: Поверхность поворотного кулака имеет коническую или цилиндрическую выступающую проушину вокруг пальца. Край пыльника надевается поверх нее и завальцовывается инструментом.
Фиксирующее проволочное кольцо (стопор): В канавке на пальце устанавливается пружинное разрезное кольцо. Пыльник надевается до упора, а его внутренний край фиксируется в канавке этим кольцом.

Последствия повреждения пыльника для шаровой опоры

При нарушении целостности пыльника шаровой опоры внутрь узла начинают проникать вода, дорожная грязь, пыль и абразивные частицы. Смазка внутри сочленения теряет свои защитные свойства: происходит её загрязнение и вымывание под воздействием влаги. В результате деталь лишается необходимого слоя смазки между шаром и телом опоры.

Возникает сухое трение металлических поверхностей, что приводит к их активному износу. Появляется усталость металла, формируются задиры и эллипсные выработки на сферической головке пальца и внутренней части корпуса. Этот процесс прогрессирует, последовательно переходя через несколько стадий деградации.

Ключевые этапы разрушения опоры:

Появление люфта – износ поверхностей приводит к возникновению зазора между шаровым патроном и корпусом
Характерный стук ‒ при езде по неровностям слышны металлические удары
Вибрация руля ‒ усиление биения на скорости из-за неконтролируемого смещения колеса
Неравномерный износ резины ‒ нарушение угла установки колеса

Без своевременной замены возможен полный разрыв корпуса опоры во время движения. Это вызывает мгновенную потерю контроля над колесом: шар отделяется от поворотного кулака, передняя подвеска разрушается. Эксплуатация ТС с повреждённым пыльником недопустима из-за риска аварии.

Визуальные признаки износа или разрыва пыльника

Нарушение целостности или формы резинового чехла – главный индикатор неисправности. Проволока-стяжка должна сохранять герметичный обхват корпуса шаровой опоры. Любой участок повреждения даже в 2-3 мм открывает путь пыли и влаге.

Потеря эластичности материала проявляется трещинами, расслоениями и затвердеванием поверхности. Допустимы мелкие поверхностные потертости – но щупальцеобразные надрывы по кромкам или глубокие радиальные разрывы недопустимы.

Критические дефекты для диагностики

Смазочные пятна вокруг корпуса опоры или внутри колесного диска – признак выдавливания густой черной или коричневой смазки через трещины
Видимые полости в местах крепления пыльника – наличие пробоин или участков полного отсутствия резины
Провисание с образованием грунтоприлипающих складок – сигнализирует о разрушении внутренних гофр

Допустимо	Требует замены
Равномерная матовость поверхности без микроразрывов	"Паутина" трещин на тепловом экране (у выхлопной системы)
Легкие потертости от контакта с деталями подвески	Отслоение ребер жесткости от металлического основания

Важно: проверяйте пыльник при полностью вывернутых колесах, используя фонарь и зеркало для скрытых участков. Разрушение диагностируется даже без люфтов шарнира – герметичность приоритетнее внешнего вида.

Методы диагностики состояния пыльника шаровой опоры без снятия

Диагностика целостности пыльника шаровой опоры без демонтажа узла проводится для раннего выявления повреждений и позволяет своевременно предотвратить выход из строя самой шарнирной опоры. Несмотря на ограниченный обзор, существуют эффективные способы проверки, требующие визуального и тактильного контроля.

Основное внимание уделяется поиску любых признаков нарушения герметичности резинового или полиуретанового чехла. Регулярная проверка пыльников входит в стандартный регламент технического обслуживания автомобиля и критически важна для безопасности, так как попавшая внутрь грязь и влага быстро выводят шарнир из строя.

Визуальный осмотр:
- Используйте фонарик для тщательного осмотра поверхности пыльника на предмет видимых трещин, разрывов, надрезов, расслоений (особенно по ребрам жесткости) или потеков смазки. Осмотр производится со всех доступных сторон.
- Осмотрите соседние детали (рычаги, поворотный кулак, тяги) вблизи пыльника на наличие засохшей или свежей смазки – это явный индикатор ее утечки через поврежденный пыльник.
Проверка эластичности и зазоров:
- Чистой отверткой с тупым жалом или специальным щупом (избегая острых предметов!) аккуратно отогните ребра жесткости пыльника в нескольких местах по окружности.
- Наблюдайте за поведением материала: здоровая резина быстро и полностью возвращается в исходное состояние без видимой остаточной деформации.
- Проверьте, нет ли значительных деформаций пыльника под нагрузкой (при движении рулем) или его закусывания между деталями.
Проверка на люфт защитной манжеты (при вывешенном колесе):
- Приподнимите автомобиль домкратом и установите на надежную опору так, чтобы колесо и рычаг свободно висели. Снимите колесо для лучшего доступа.
- Попробуйте пальцами аккуратно потянуть верхний или нижний край пыльника внутрь (за манжету). При значительном износе резины у основания пыльник может легко выворачиваться, обнажая смазку или даже часть пальца.
Наблюдение за состоянием смазки (при частичном демонтаже):
- Если доступен болт крепления шаровой опоры к рычагу или поворотному кулаку, можно его ослабить (но не снимать полностью!) и при помощи щупа или небольшой пластинки попытаться собрать образец смазки с шарового пальца через край манжеты.
- Наличие внутри смазки воды (эмульсия, "молочный" цвет), грязи или абразивных частиц (масло выглядит как "паста") однозначно говорит о нарушении герметичности пыльника и загрязнении шарнира.

Важный индикатор: Обнаружение внутри колесного диска специфической черной или темно-серой резиновой пыли при проведении плановых работ – это симптом разрушения (вытирания) внутренней поверхности изношенного или надорванного пыльника шаровой опоры движущимся пальцем.

Технология замены пыльника шаровой опоры

Процедура замены начинается с демонтажа шаровой опоры. Автомобиль поднимают домкратом или устанавливают на подъемник, снимают колесо и отсоединяют опору от поворотного кулака с использованием специализированного съемника. Крепежные гайки предварительно обрабатывают проникающей смазкой для облегчения откручивания.

После демонтажа шарнира фиксирующее кольцо старого пыльника снимают при помощи плоской отвертки. Поверхность пальца и посадочную зону тщательно очищают от загрязнений и остатков смазки ветошью, избегая повреждения защитного покрытия. Проверяют целостность шарового шарнира и отсутствие люфта.

Ключевые этапы установки нового элемента

Внутреннюю полость пыльника заполняют совместимой консистентной смазкой на 40-50% объема.
Новый пыльник аккуратно растягивают руками, совмещают с канавкой на корпусе шарнира и запрессовывают до упора.
Фиксируют положение стопорным кольцом, утопив его в паз по всей окружности.
Излишки смазки удаляют, шарнир устанавливают на штатное место с затяжкой крепежа с требуемым моментом.
Собирают узлы подвески в обратной последовательности, контролируя отсутствие перекосов.

Примечание: категорически запрещается использовать острые металлические предметы при монтаже – это провоцирует порезы резины. После замены обязательна проверка хода подвески на подъемнике перед эксплуатацией.

Инструменты: домкрат, ключи, съемник шаровых, кисточка для смазки.
Материалы: оригинальный пыльник, консистентная смазка (например, ШРУС-4), очиститель.

Инструменты для самостоятельной замены пыльника

Для замены пыльника шаровой опоры потребуется набор специализированных инструментов, обеспечивающих безопасность и корректность работ. Отсутствие необходимого оборудования может привести к повреждению узла или травмам.

Обязательный минимум включает приспособления для демонтажа колеса, снятия шаровой опоры и герметичной установки нового пыльника. Также необходимы средства для очистки и смазки сопрягаемых поверхностей.

Базовый комплект инструментов

Подъемное оборудование: домкрат, страховочные подставки ("козлы").
Ключи: набор рожковых/накидных ключей, головки с воротком (размеры под гайки шаровой и стойки).
Съемники: шаровых опор (вилочный или универсальный), съемник для рулевых наконечников при необходимости.
Монтажные приспособления: монтировка, зубило, молоток (обычный + резиновый).

Дополнительные материалы

Специнструмент	Назначение
Скоба для запрессовки пыльника	Равномерная установка без перекосов
Смазка ШРУС/графитовая	Обработка внутренней поверхности пыльника
WD-40/очиститель	Удаление ржавчины с резьбовых соединений

Плоскогубцы/кусачки – для снятия стопорных колец.
Щетка по металлу – очистка посадочных мест.
Диэлектрические перчатки – при работе с химикатами.

Подбор смазки при установке нового пыльника

При замене пыльника шаровой опоры обязательна закладка специальной графитовой смазки, например, ШРБ-4, МС-1000 или Литимол-24. Эта основа предотвращает заклинивание шарнира, нейтрализует трение и вытесняет влагу. Избегайте универсальных составов или солидола – они не выдерживают высоких контактных давлений и температур, вызывая ускоренный износ.

Консистенция должна оставаться стабильной при температурах от -35°C до +120°C. Нанесите слой 3-5 мм толщиной на сферическую поверхность пальца перед монтажом пыльника. Равномерное распределение исключит "сухие" зоны при старте работы узла. Избыток материала не критичен – излишки выйдут через края обжима при стяжке хомутом.

Замена пыльника шаровой опоры без демонтажа

Процедура требует осторожности для предотвращения повреждения шарнира. Технология применима только для разборных пыльников и опор с достаточным зазором между корпусом и рычагом подвески.

Ключевой этап – очистка посадочных канавок от грязи и старой смазки. Используйте пластиковые монтажные лопатки для сохранения целостности новых резиновых элементов.

Инструменты и материалы:

Специальный разборный пыльник (со швом или установочным пазом)
Синтетическая смазка для ШРУС
Монтажные лопатки из пластика
Хомуты для фиксации
Обезжириватель и щетка

Порядок действий:

Выкрутите колесные болты, приподнимите домкратом и снимите колесо
Очистите шаровую опору от грязи щеткой, обработайте обезжиривателем
Аккуратно подденьте края старого пыльника пластиковой лопаткой
Удалите остатки смазки ветошью, заполните полость новой смазкой на ⅔ объема
Смажьте внутреннюю кромку нового пыльника, совместите шов с пазом опоры
Заведите резиновый буртик в металлический фланец опоры монтажной лопаткой
Затяните стяжные хомуты крестообразно, удалите излишки смазки

После установки проверьте отсутствие перекручивания пыльника. Затяните хомуты моментом 5–7 Н·м для предотвращения деформации резины.

Критерии выбора качественного пыльника

Приобретение пыльника требует внимания к ключевым технико-эксплуатационным характеристикам, гарантирующим надёжную защиту шарового шарнира от загрязнений и влаги. Качественная деталь предотвращает преждевременный износ опоры и исключает риск потери управления транспортным средством.

Выбор должен основываться на объективных параметрах материала и конструкции, а не только на внешнем виде или цене. Независимые тесты и отзывы профессиональных автомехаников подтверждают значительное расхождение в ресурсе между оригинальными и дешёвыми аналогами в условиях агрессивной среды.

Основные критерии оценки качества:

Материал: Термо- и морозостойкая резина (выдерживает от -40°C до +100°C) или силикон повышенной износоустойчивости. Следите за эластичностью и отсутствием резкого химического запаха.
Конструкция рёбер жёсткости: Многоуровневые продольные и поперечные гофры (обычно 3-4 ряда) обеспечивают подвижность без разрывов. Однорядные модели недопустимы!
Герметичность краёв: Узлы прилегания к штоку опоры и корпусу должны иметь ровные бездефектные кромки с заводской калибровкой для идеальной посадки.
Химическая инертность: Устойчивость к машинным маслам, техническим жидкостям, реагентам и озону. Специализированные добавки в составе снижают склонность к растрескиванию.

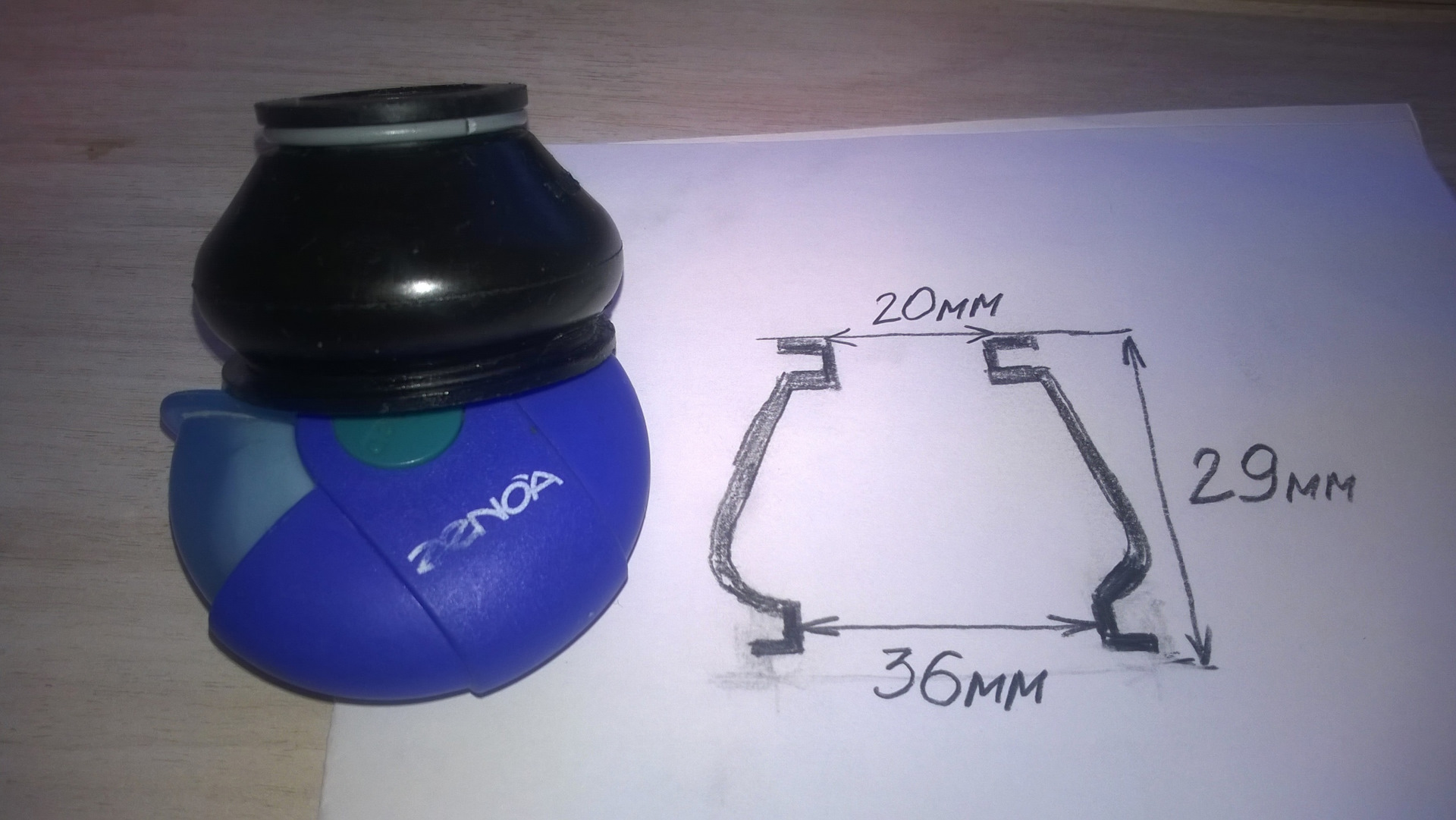

Геометрическое соответствие: Диаметры посадочных мест, высота и угол изгиба должны точно совпадать с оригинальным пыльником. Обязательно сверяйте по VIN или каталогу производителя.
Репутация бренда: Отдавайте предпочтение сертифицированным поставщикам (Corteco, Lemförder, Sidem) или оригинальным запчастям OEM.

Сравнение оригинальных и аналоговых пыльников шаровой опоры

Оригинальные пыльники производятся компанией-изготовителем автомобиля и безукоризненно соответствуют геометрии шарового шарнира. Они используют запатентованные резиновые смеси с повышенной стойкостью к агрессивным средам, перепадам температур и старению. Обеспечивают заводскую герметичность узла на протяжении всего заявленного срока эксплуатации.

Аналоговые пыльники выпускаются сторонними производителями с возможными вариациями состава резины и точности исполнения. При корректном подборе по каталогам и контроле качества демонстрируют сопоставимые рабочие характеристики. Риски связаны с использованием дешёвых эластомеров без термостабилизации, нарушением допусков при литье или баланса толщины манжеты, ведущие к деформации или растрескиванию.

Ключевые отличия

Критерий	Оригинал	Аналог
Материал	Специальные синтетические каучуки с тефлоновым покрытием	Резина, силикон или термопласт (вариации)
Точность посадки	±0.1 мм относительно оси шарнира	Допуски ±0.3–0.5 мм (риск дисбаланса)
Ресурс	80–120 тыс. км	40–100 тыс. км (зависит от производителя)
Цена	Выше на 200–400%	Кратно ниже оригинала

Влияние агрессивных сред на ресурс пыльника

Противостояние пыльника агрессивным средам – ключевой фактор его долговечности. Регулярный контакт с солевыми растворами (зимние реагенты), нефтепродуктами (масла, топливо), грязью с абразивными частицами, а также экстремальные температуры вызывают постепенную деградацию эластомера. Микротрещины, образующиеся под воздействием химикатов и озона, снижают герметичность узла, открывая путь влаге и абразивам к шарниру.

Наиболее опасные комбинированные воздействия: смесь реагентов с грязью ускоряет старение резины в разы, а УФ-излучение провоцирует растрескивание поверхности. Летучие органические соединения (например, пары бензина в моторном отсеке) размягчают материал, снижая его устойчивость к механическим повреждениям. Беспыльниковые конструкции типа Octi-Link лишь отчасти решают проблему, оставаясь уязвимыми при прямом попадании абразивов на полимерное покрытие.

Стратегии снижения влияния агрессивных сред

Материал пыльника: термопластичные эластомеры (TPE) устойчивы к маслам, силикон – к температурам (-60°C...+200°C), полиуретан – к истиранию.
Защитные покрытия: силиконовая смазка создает водоотталкивающую пленку, но требует ежесезонного обновления. Не использовать нефтесодержащие составы!
Конструкционные решения: двойная губа уплотнения и фторопластовые кольца усиления в OEM-пыльниках премиум-сегмента.

Агрессор	Влияние	Минимизация ущерба
Дорожные реагенты (соли)	Коррозия каркаса, эрозия резины	Промывка подвески после зимы
Технические масла	Набухание/разрушение структуры	Своевременное удаление потеков с пыльника
Песчано-грязевые смеси	Абразивный износ поверхности	Установка защитных кожухов

Критично избегать контакта пыльников с растворителями при мойке двигателя или ремонте – это вызывает необратимую потерю эластичности. Эксплуатация в экваториальном климате с высоким UV-индексом требует замены пыльников каждые 30-40 тыс. км даже при видимом отсутствии повреждений.

Типичный срок службы пыльника в городских условиях

Средний срок службы пыльника шаровой опоры в городской среде обычно составляет от 20 000 до 50 000 км. Такой разброс обусловлен высокой вариативностью условий эксплуатации: регулярные поездки по разбитым дорогам, контакт с химическими реагентами и частое совершение маневров сокращают ресурс элемента даже при качественном исходном материале. При бережном вождении и мягком климате верхняя граница может быть достижима.

Ключевым дестабилизирующим фактором выступают дорожные реагенты (особенно зимой), которые разъедают резину и уплотнения. Локальные деформации пыльника при преодолении ям или лежачих полицейских провоцируют микротрещины. Сочетание низких температур, делающих резину хрупкой, и абразива (песок, грязь) ускоряет износ, приводя к потере герметичности и выдавливанию смазки.

Агрессивная среда: соль и химикаты на дорогах разрушают резину.
Механические нагрузки: удары о неровности, постоянное трение.
Температурные перепады: растрескивание материала при морозе.
Низкое качество запчастей: использование неоригинальных пыльников.
Интенсивность эксплуатации: короткие поездки без прогрева узла.

Периодичность проверки пыльников на автомобиле

Регулярный осмотр пыльников шаровых опор – критически важная процедура для предотвращения дорогостоящего ремонта подвески. Производители обычно указывают в сервисной книжке базовые интервалы проверки, но реальные условия эксплуатации требуют более частого контроля. Отсутствие поломок ходовой части прямо зависит от целостности этих защитных элементов.

Основным признаком необходимости внеплановой проверки служат посторонние звуки (скрипы, стуки) при проезде неровностей или поворотах руля. Физический износ ускоряется при агрессивной езде, частом движении по грунтовым дорогам и в зимний период из-за реагентов. Визуальная оценка состояния резины должна стать частью каждого сезонного ТО.

Симптомы скорого выхода пыльника из строя

Появление трещин, порезов или микроразрывов на резиновой поверхности пыльника – главный визуальный признак скорой деградации. Эластичный материал теряет целостность из-за температурных перепадов, агрессивных реагентов или механических повреждений от камней, что ведёт к разгерметизации узла.

Утечка консистентной смазки через повреждённые участки проявляется маслянистыми потёками на корпусе шаровой опоры или смежных деталях подвески. Истощённый смазочный слой ускоряет износ шарнира, а открытый доступ пыли и влаги вызывает коррозионные процессы в трущихся элементах.

Дополнительные индикаторы износа:

Характерные звуки при повороте руля или проезде неровностей – скрипы, щелчки либо глухие стуки
Люфт шарового шарнира, определяемый при покачивании колеса в вертикальной плоскости
Ухудшение управляемости: вибрация руля, «рыскание» автомобиля на скорости
Неравномерный износ протектора шин из-за изменения углов установки колеса

Ошибки при установке, сокращающие срок службы

Плотная натяжка пыльника при запрессовке. Приводит к деформации резины или образованию складок, что нарушает герметичность и вызывает ускоренный износ шарнира.

Царапины и повреждения внутренних поверхностей. Использование острых инструментов (отверток, монтажек) при монтаже может повредить уплотнения или сам пыльник. Даже микротрещины пропускают грязь и влагу.

Типичные ошибки монтажа:

Нарушение геометрии фиксации
- Смещение пыльника относительно оси шарнира.
- Попадание края пыльника под завальцовку кронштейна без равномерного распределения.
Некорректная смазка
- Использование нерекомендованных производителем смазочных материалов.
- Слишком большой или недостаточный объём закладываемой смазки.
Загрязнение рабочих зон
- Попадание абразивных частиц (песок, металлическая стружка) между пыльником и пальцем шаровой при установке.
Игнорирование креплений
- Отказ от установки стопорных колец или хомутов (либо использование повреждённых/нетиповых элементов).

Комплекты для ремонта пыльников своими руками

Ремкомплекты для пыльников шаровых опор позволяют восстановить защитный узел без замены тяги или рычага подвески. В набор обычно входят: ремонтный пыльник нужного размера со смазкой, затяжные хомуты, пластиковый монтажный шприц для облегчения установки, специальный консервант для резины и очиститель. Некоторые производители дополняют комплект профессиональным инструментом – шлицевой насадкой для снятия стопорного кольца шаровой опоры.

Ключевым преимуществом таких решений является сохранение заводской шаровой опоры (для моделей со сменным пыльником), что существенно снижает затраты. Признаками необходимости ремонта служат трещины на резине, выдавливание смазки или характерный стук на неровностях – в этих случаях пыльник утрачивает герметичность, пропуская грязь и влагу к шарниру.

Типичная последовательность ремонта:

Подъем автомобиля и демонтаж колеса
Чистка шаровой опоры от загрязнений спецраствором
Снятие изношенного пыльника и старого хомута
Заложение новой смазки через монтажный шприц
Натяжение ремонтного пыльника до фиксации в канавках
Обжим хомутов специальным инструментом

Компонент набора	Функция
Двухкомпонентный пыльник	Защита от влаги и грязи (+термостойкий слой)
Консистентная смазка	Заполнение полости опоры, предотвращение коррозии
Термоупрочненные хомуты	Герметичное крепление краев пыльника
Адаптер для монтажа	Фиксация на рычаге без повреждения резины

Важно: При установке избегайте перекручивания пыльника, а смазочный материал должен соответствовать спецификации производителя (обычно литиево-графитовая). Работы требуют ювелирной очистки шарнира – остатки абразива сокращают ресурс детали.

Прежде чем начать ремонт, убедитесь в исправности шарового пальца (отсутствие люфта). Комплекты экономически оправданы только при целостности металлических элементов опоры – глубокую коррозию или деформацию не устраняют заменой пыльника.

Экономическая целесообразность замены пыльника

Замена изношенного пыльника шаровой опоры экономически оправдана, так как стоимость новой детали и работы несопоставимо ниже цены целого узла. Цена пыльника обычно не превышает 5-10% от стоимости шаровой опоры, а сама операция занимает 30-60 минут, что существенно дешевле ремонта с демонтажем рычага подвески.

Своевременная замена пыльника предотвращает попадание абразивных частиц и влаги внутрь шарнира, что продлевает ресурс шаровой опоры на 50-80 тыс. км. Пренебрежение этой процедурой приводит к ускоренному износу вкладышей и шарового пальца: восстановление подвески после разрушения узла потребует замены опоры, а в критических случаях – ремонта смежных деталей.

Сравнение затрат при разных сценариях

Тип ремонта	Средняя стоимость (руб.)	Ресурс после ремонта
Замена пыльника	500 – 1 500	До 100 тыс. км
Замена шаровой опоры	3 000 – 8 000	60–120 тыс. км
Ремонт подвески после разрушения опоры	От 10 000	Зависит от масштаба повреждений

Ключевые аргументы:

Экономия до 95% средств по сравнению с заменой узла
Предотвращение каскадного износа:
1. Разрушенный пыльник → загрязнение смазки
2. Истирание антифрикционного слоя
3. Люфт шарнира → деформация рычага/ступицы
Соответствие требованиям ТО: отсутствие исправного пыльника – основание для отказа в гарантии на смежные детали подвески.

Защитные средства для увеличения ресурса пыльника

Целостность пыльника критически влияет на долговечность шаровых опор, поэтому современные производители разработали методы дополнительной защиты резиновых элементов. Эти решения направлены на предотвращение растрескивания, разрывов и минерального износа, вызванных агрессивной средой, механическими повреждениями и температурными перепадами.

Конструктивные средства включают как усовершенствования самих пыльников, так и дополнительные аксессуары. Основные технологии фокусируются на оптимизации материала и добавлении внешних барьеров для экстремальных условий эксплуатации.

Технологии и решения

Тефлоновое покрытие – наносится на внешнюю поверхность пыльника для снижения адгезии грязи и воды. Уменьшает абразивный износ и сохраняет эластичность резины при низких температурах.
Экранные кожухи-усилители – металлические или полимерные накладки, монтируемые поверх штатного пыльника. Защищают от ударов камней и веток при езде по бездорожью.
Смазки долговременного действия – специальные составы на основе силикона или фторполимеров. Наносятся при установке для замедления стафикации резины и предотвращения микротрещин.
Двойные уплотнительные кромки – конструкция с дополнительным внутренним гофром, создающим резервную защиту при повреждении основного слоя.

Термостойкие составы	Материалы с добавлением керамических присадок, выдерживающие температуру до +150°C без деформации
Армирование нитями	Вулканизация текстильных волокон в структуру резины для повышения прочности на разрыв

Список источников

Статья составлена на основе проверенных технических материалов, описывающих конструктивные особенности и принципы работы защитных элементов подвески. Представленная информация базируется на специализированной литературе и документации производителей автомобильных компонентов.

Ключевые источники включают профильные руководства по ремонту ходовой части, каталоги производителей запчастей и инженерную документацию. Все материалы прошли сопоставление для обеспечения точности технических характеристик и описания функций пыльников шаровых опор.

Техническая литература и документация

Учебники по устройству автомобилей: Разделы о подвеске и рулевом управлении в изданиях для автослесарей и инженеров
Каталоги компонентов подвески: Официальные каталоги ведущих производителей (TRW, Lemförder, Sidem)
Авторемонтные руководства: Мануалы по обслуживанию иномарок и отечественных авто (издательства "За Рулем", "Легион-Автодата")
Технические стандарты: Требования ГОСТ и ISO к защитным чехлам шарниров
Патентная документация: Описания конструкций пыльников в базах авторских свидетельств
Материалы технических семинаров: Презентации инженеров автокомпонентов о материалах и эксплуатационных испытаниях
Справочники по материалам: Свойства резиновых смесей и полиуретанов в автомобилестроении
Проектная документация: Чертежи узлов шаровой опоры в конструкторской документации автозаводов

Симптом повреждения	Действия
Микротрещины на поверхности	Повысить частоту проверки
Разрывы резины, следы смазки	Немедленная замена опоры
