Работа ABS при торможении

Статья обновлена: 18.08.2025

Антиблокировочная система тормозов (АБС) является фундаментальным элементом активной безопасности современных транспортных средств. Эта технология предотвращает полную блокировку колес при резком торможении.

Главная задача АБС – сохранить управляемость автомобиля и сократить тормозной путь на скользком или неоднородном покрытии. Система непрерывно анализирует скорость вращения каждого колеса с помощью датчиков.

При угрозе блокировки электронный блок управления мгновенно регулирует давление в тормозной магистрали. Этот процесс создает характерную вибрацию педали тормоза и многократно повторяется за секунду.

Датчики скорости колес

Датчики скорости колес непрерывно фиксируют угловую скорость вращения каждого колеса в режиме реального времени. Эти данные передаются в электронный блок управления (ЭБУ) АБС через электрические сигналы, частотные характеристики которых прямо пропорциональны скорости вращения. Без точной информации от этих сенсоров система не способна определить момент блокировки колес.

Конструктивно датчики используют принцип электромагнитной индукции или эффект Холла. Индуктивные варианты состоят из катушки и зубчатого ротора (импульсного кольца), закрепленного на ступице. При вращении колеса изменяющееся магнитное поле генерирует переменный ток в катушке. Датчики на основе Холла фиксируют прохождение магнитных меток через полупроводниковый элемент, выдавая цифровые импульсы.

Критические особенности

Точность измерений: Погрешность не должна превышать 0.5–1.5 км/ч для корректного срабатывания АБС.
Расположение: Монтируются вблизи ступиц колес, часто интегрируются с подшипниками или тормозными суппортами.
Защита: Герметичные корпуса предотвращают повреждение от воды, грязи и вибраций.

Тип датчика	Принцип действия	Преимущества
Индуктивный	Генерация переменного тока при прохождении зубцов ротора	Прочность, низкая стоимость
На эффекте Холла	Фиксация магнитных импульсов полупроводниковым элементом	Точность на низких скоростях, цифровой сигнал

Отказ датчиков приводит к полной деактивации АБС, о чем сигнализирует контрольная лампа на приборной панели. Ключевыми требованиями к их работе являются устойчивость к экстремальным температурам (-40°C...+150°C) и электромагнитным помехам. Современные системы используют активные датчики Холла, обеспечивающие диагностику обрывов цепи и точные показания вплоть до 3 км/ч.

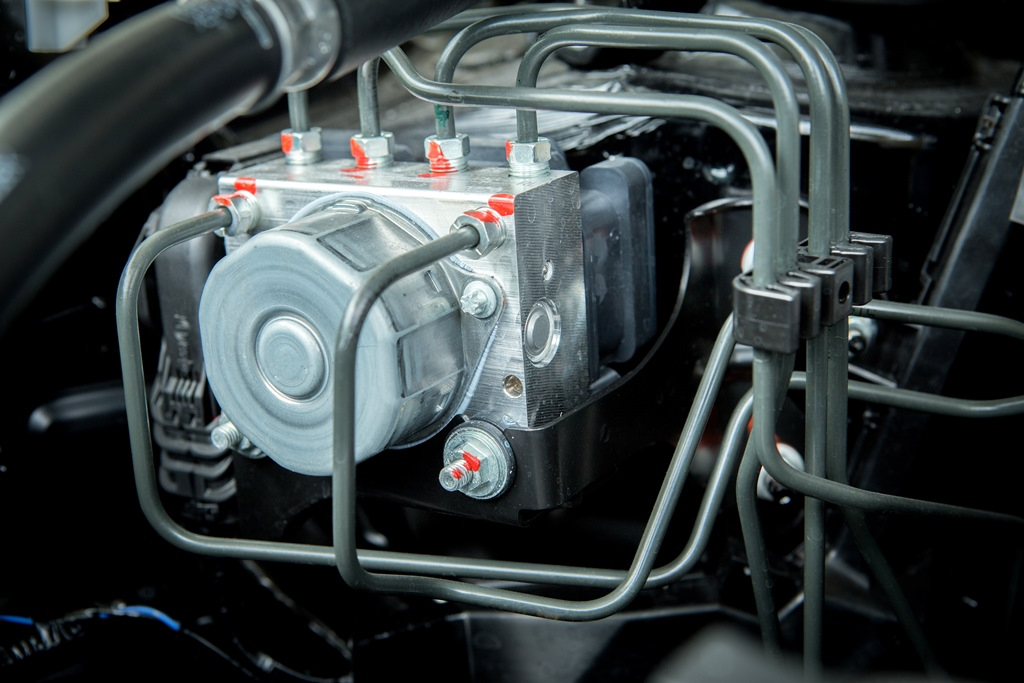

Роль гидравлического модулятора в АБС

Гидравлический модулятор является исполнительным механизмом АБС, напрямую воздействующим на тормозную жидкость в контурах. Он получает электрические сигналы от электронного блока управления (ЭБУ) и преобразует их в точные гидравлические команды для регулирования давления.

Основная задача модулятора – предотвратить полную блокировку колес во время экстренного торможения. Для этого он оперативно изменяет давление жидкости в тормозных цилиндрах каждого колеса по отдельности, основываясь на данных от датчиков скорости вращения.

Ключевые функции модулятора

Модулятор выполняет три базовых действия по команде ЭБУ:

Повышение давления: Подает жидкость к тормозным механизмам при обычном замедлении без риска блокировки.
Удержание давления: Изолирует тормозной цилиндр от магистрали при приближении колеса к блокировке, стабилизируя усилие.
Сброс давления: Мгновенно снижает давление через возвратный насос и демпферные камеры, если блокировка неизбежна, после чего цикл повторяется.

Эти процессы происходят с высокой частотой (до 15 раз в секунду), создавая эффект "пульсации" педали. Модулятор содержит:

Электромагнитные клапаны (впускные/выпускные) для управления потоком жидкости.
Возвратный насос для откачки жидкости при сбросе давления.
Аккумуляторы (демпферы) для временного хранения жидкости.

Отказ гидравлического модулятора приводит к потере функциональности АБС, хотя базовое торможение сохраняется. Современные системы интегрируют модулятор, насос и ЭБУ в единый компактный блок, повышая надежность и скорость реакции.

Блок управления АБС: мозг системы

Блок управления (ЭБУ АБС) непрерывно анализирует данные от датчиков скорости вращения колес. При резком торможении он сравнивает скорость замедления каждого колеса и вычисляет риск блокировки. Если разница в угловых скоростях превышает допустимый порог, блок мгновенно принимает решение о вмешательстве.

Электронный модуль формирует управляющие сигналы для гидравлического блока, основываясь на сложных алгоритмах. Эти алгоритмы учитывают тип дорожного покрытия, нагрузку на оси и другие параметры в реальном времени. Микропроцессор обрабатывает информацию до 100 раз в секунду, обеспечивая прецизионное регулирование.

Ключевые функции ЭБУ

Мониторинг колес: Считывание импульсов с индуктивных или активных датчиков для расчета скорости и ускорения
Диагностика системы: Самопроверка цепей при включении зажигания и непрерывный контроль исправности компонентов
Управление давлением: Формирование команд для электромагнитных клапанов гидромодуля по трём фазам:
1. Сброс давления в тормозном контуре
2. Удержание стабильного давления
3. Повторное наращивание давления

Дополнительные возможности современных блоков включают интеграцию с системами ESP и TCS. ЭБУ обменивается данными с двигателем и рулевым управлением через шину CAN, используя сигналы:

Параметр	Источник	Назначение
Угол поворота руля	Датчик рулевой колонки	Корректировка усилия торможения
Поперечное ускорение	G-сенсор	Оценка сцепления с дорогой
Положение педали газа	ЭБУ двигателя	Активация антипробуксовки

Корпус блока герметичен и защищен от вибраций, поскольку даже незначительные сбои в обработке сигналов могут привести к некорректной работе тормозов. Производители программируют уникальные логические карты для каждой модели автомобиля с учетом веса, распределения массы и характеристик шасси.

Как колесные датчики фиксируют начало блокировки

Колесные датчики АБС непрерывно отслеживают скорость вращения каждого колеса с помощью индуктивного или активного (на основе эффекта Холла) принципа. Индуктивные датчики генерируют переменное напряжение при прохождении зубцов ротора мимо катушки, а активные создают цифровой сигнал при изменении магнитного поля.

Частота и амплитуда выходного сигнала датчика прямо пропорциональны угловой скорости колеса. Электронный блок управления (ЭБУ) АБС постоянно анализирует эти параметры, вычисляя мгновенную скорость и ускорение/замедление для каждого колеса.

Механизм распознавания блокировки

ЭБУ сравнивает показания всех датчиков и выявляет аномалии:

Резкое падение скорости одного колеса относительно остальных при торможении
Отрицательное ускорение (замедление), превышающее критический порог (~1.5 g)
Разница скоростей между колесами на одной оси > 15-20%

Пример расчета ЭБУ при блокировке:

Колесо	Скорость (км/ч)	Замедление (g)	Статус
Переднее правое	42	0.8	Норма
Переднее левое	42	0.8	Норма
Заднее правое	28	2.1	Блокировка!
Заднее левое	40	0.9	Норма

При обнаружении таких отклонений ЭБУ интерпретирует ситуацию как начало блокировки. Критический признак – нелинейное падение скорости конкретного колеса при сохранении или плавном снижении скорости других. Точность фиксации обеспечивается частотой опроса датчиков (100-1000 раз в секунду) и алгоритмами фильтрации помех.

Принцип прерывистого торможения и его эффективность

Прерывистое торможение – ручная техника, при которой водитель ритмично нажимает и отпускает педаль тормоза для предотвращения блокировки колёс. Это позволяет сохранять управляемость автомобиля на скользких покрытиях, так как колёса кратковременно восстанавливают сцепление с дорогой в моменты отпускания педали. Эффективность метода напрямую зависит от опыта водителя и скорости его реакции.

При ручном исполнении частота и глубина нажатий редко достигают оптимума: избыточные паузы увеличивают тормозной путь, а недостаточное растормаживание провоцирует юз. На неровностях или при разном сцеплении колёс синхронизировать усилие на осях практически невозможно, что ведёт к заносам.

Автоматизация принципа АБС

Антиблокировочная система реализует прерывистое торможение алгоритмически, превосходя человеческие возможности:

Скорость реакции: датчики АБС фиксируют блокировку за 15-20 мс, тогда как водителю требуется 500-1000 мс.
Индивидуальный контроль: модуляторы давления работают для каждого колеса отдельно, компенсируя разное сцепление.
Точность циклов: система поддерживает тормозное усилие на грани блокировки (15-20 циклов/сек), минимизируя проскальзывание.

Критерий	Ручное прерывистое торможение	АБС
Частота циклов (в секунду)	1-3	15-20
Тормозной путь на льду	Длиннее на 10-25%	Минимально возможный
Удержание курса	Требует коррекции рулём	Автоматическая стабилизация

Эффективность АБС подтверждается сокращением тормозного пути на 15-40% на мокром асфальте и рыхлых поверхностях. Ключевое преимущество – способность поддерживать управляемость при экстренном торможении, позволяя объезжать препятствия. На смешанных покрытиях (асфальт/лёд/гравий) система адаптирует усилие индивидуально для колёс, исключая ритмичный занос, характерный для ручного метода.

Почему АБС сохраняет управляемость при экстренном торможении

АБС предотвращает полную блокировку колес, поддерживая их вращение с оптимальным проскальзыванием относительно дорожного покрытия. Это сохраняет физическое сцепление шин с поверхностью, необходимое для передачи боковых сил.

Блокировка колес лишает водителя возможности корректировать траекторию, так как неподвижные шины теряют поперечную устойчивость. АБС, пульсируя тормозным давлением, обеспечивает качение колес, сохраняя их способность реагировать на поворот руля.

Ключевые механизмы работы

Принцип управления сцеплением: Датчики АБС отслеживают угловую скорость каждого колеса. При резком замедлении (риск блокировки) модулятор моментально снижает давление в тормозной магистрали, затем плавно повышает его. Этот цикл повторяется до 15 раз в секунду.

Результат такого регулирования:

Шина сохраняет контакт с дорогой в зоне упругой деформации протектора
Генерируется достаточная поперечная сила для маневрирования
Исключается образование "клина" юза при полной остановке вращения

Без АБС	С АБС
Колеса блокируются	Колеса продолжают вращаться
Управляемость нулевая	Руль сохраняет эффективность
Автомобиль скользит по прямой	Возможно объезжать препятствия

Современные системы дополняют базовый функционал электронным распределением тормозных усилий (EBD), что оптимизирует сцепление каждого колеса индивидуально в зависимости от загрузки и покрытия.

Электронная диагностика неисправностей АБС

Современные антиблокировочные системы оснащены встроенной функцией самодиагностики, непрерывно отслеживающей работоспособность всех компонентов через электронный блок управления (ЭБУ). При обнаружении отклонений от нормы (например, обрыва цепи датчика, сбоя модулятора давления, потери сигнала с колесного сенсора) ЭБУ немедленно регистрирует соответствующий код ошибки в своей памяти и активирует сигнальную лампу "ABS" на приборной панели.

Специализированные диагностические сканеры подключаются к разъему OBD-II автомобиля для считывания этих кодов, расшифровки их значений и определения конкретного неисправного узла. Процедура позволяет точно локализовать проблему без необходимости разборки узлов, анализируя как текущие ошибки, так и сохраненные в журнале ЭБУ данные о предыдущих сбоях.

Ключевые этапы диагностики

Процесс включает несколько обязательных шагов:

Считывание кодов неисправностей через диагностический сканер или адаптер.
Анализ параметров в реальном времени:
- Скорость вращения каждого колеса (данные с датчиков)
- Напряжение питания гидравлического блока
- Состояние реле насоса и клапанов
Проверка корреляции кодов с показаниями датчиков и фактическим поведением системы.
Тестирование исполнительных механизмов принудительной активацией насоса и клапанов через сканер.

Распространенные диагностируемые неисправности включают:

Код ошибки	Типовая причина	Объект проверки
C0110	Неисправность реле насоса	Цепи питания, реле, ЭБУ
C0121	Обрыв цепи клапана	Проводка, контакты, соленоиды
C0245	Отказ датчика колеса	Сопротивление датчика, зазор, зубчатый венец

После устранения неполадки коды ошибок стираются сканером, а функциональность АБС проверяется тестовой поездкой с контролем показаний диагностического оборудования. Отсутствие повторного возникновения ошибки подтверждает успешность ремонта.

Распространенные коды ошибок АБС и их расшифровка

Диагностика неисправностей антиблокировочной системы осуществляется через сканирование кодов ошибок, хранящихся в памяти блока управления. Эти коды помогают точно определить проблемный компонент или цепь, требующую внимания.

Расшифровка кодов варьируется в зависимости от производителя автомобиля, но существуют универсальные обозначения, характерные для большинства систем. Приведем наиболее часто встречающиеся ошибки:

Типовые коды ошибок ABS

C0110 - Неисправность реле насоса АБС. Проверьте реле и цепь питания насоса.
C0121 - Некорректный сигнал датчика скорости левого переднего колеса. Возможен обрыв провода, загрязнение или повреждение датчика.
C0245 - Ошибка клапана удержания давления в заднем правом контуре. Требуется диагностика гидроблока.
U0121 - Потеря связи с блоком управления ESP. Проверьте CAN-шину и разъемы.

Код ошибки	Компонент	Вероятная причина
C0034	Датчик правого заднего колеса	Обрыв цепи, замыкание на массу, неисправность датчика
C0040	Левый передний соленоид	Зависание клапана, обмотка в обрыве, коррозия контактов
C0550	ЭБУ АБС	Внутренняя неисправность модуля, требуется замена

Важные замечания: Коды вида "C11xx" обычно указывают на проблемы с тормозной жидкостью или уровнем в бачке, а серия "C02xx" сигнализирует о неполадках в цепях клапанов. После ремонта обязательна очистка ошибок и тест-драйв для проверки работы системы.

Самостоятельная проверка исправности системы АБС

Запустите двигатель и обратите внимание на индикатор ABS на приборной панели. При исправной системе лампочка должна кратковременно загореться при включении зажигания и погаснуть через 2-3 секунды после запуска двигателя. Постоянное горение или полное отсутствие сигнала свидетельствует о неисправности.

Найдите безопасный участок дороги с ровным покрытием (сухой асфальт, бетон). Разгонитесь до скорости 30-40 км/ч и резко, с полным усилием нажмите на педаль тормоза. Исправная ABS проявит себя характерной вибрацией педали и пульсирующим звуком, при этом автомобиль должен остановиться без блокировки колес и сохранить управляемость.

Дополнительные методы проверки

Диагностика датчиков и проводки:

Визуально осмотрите датчики ABS (расположены у каждого колеса) на предмет механических повреждений, загрязнений или следов коррозии.
Проверьте целостность и надежность соединения электрических разъемов датчиков и блока управления ABS.
Исследуйте состояние проводов, идущих к датчикам, на предмет перетирания или обрыва.

Важно: Самостоятельная проверка выявляет только очевидные неисправности. При наличии ошибок на приборной панели, нехарактерном поведении тормозов или сомнениях в работоспособности системы обязательна профессиональная компьютерная диагностика в сервисе с использованием сканера для считывания кодов неисправностей из памяти блока управления ABS.

Причины срабатывания индикатора неисправности АБС

Срабатывание индикатора сигнализирует о проблемах в работе антиблокировочной системы. Это требует немедленной диагностики, так как напрямую влияет на безопасность торможения. Игнорирование предупреждения может привести к отключению АБС и активации базовой тормозной системы без электронного контроля блокировки колес.

Основные причины загорания лампочки варьируются от временных сбоев до серьезных неисправностей. Диагностика через сканер OBD-II помогает точно определить источник проблемы. Ниже перечислены типичные факторы, провоцирующие активацию индикатора.

Распространенные причины неисправности

Ключевые компоненты, отказ которых вызывает срабатывание индикатора:

Неисправные датчики скорости колеса: Загрязнение, повреждение проводки или механический износ.
Проблемы с гидравлическим блоком: Отказ клапанов, утечка тормозной жидкости, неполадки насоса.
Низкое напряжение/обрыв цепи: Разряженный аккумулятор, коррозия контактов, повреждение проводов к датчикам.
Сбой модуля управления ABS: Программная ошибка или физическое повреждение электроники.

Дополнительные факторы, требующие проверки:

Некорректный монтаж после замены деталей подвески или тормозов.
Износ ступичного подшипника, влияющий на работу датчика колеса.
Низкий уровень тормозной жидкости в расширительном бачке.
Перегоревший предохранитель цепи АБС.

Симптом (кроме индикатора)	Возможная причина
Индикатор горит постоянно	Постоянная неисправность (датчик, модуль)
Индикатор мигает	Прерывистый контакт или программный сбой
АБС активируется на сухом асфальте	Загрязнение датчиков, неверные показания

Особенности замены датчиков колес своими руками

Главная сложность заключается в точной диагностике неисправного датчика – ошибки АБС часто совпадают для разных колес, а визуальный осмотр редко выявляет повреждения. Обязательно потребуется сканер OBD2 для определения конкретного проблемного узла, иначе замена превратится в дорогостоящую лотерею.

Критически важна подготовка: помимо нового датчика (строго соответствующего модели авто), нужны торцевые ключи, WD-40 для обработки прикипевших креплений, медная смазка для контактов и ветошь. Работы проводятся только при отключенном аккумуляторе во избежание короткого замыкания в блоке управления.

Ключевые этапы и нюансы

Демонтаж колеса: Ослабьте болты до вывешивания домкратом, иначе возникнет риск деформации диска. Устанавливайте авто на надежные опоры!
Поиск датчика: Расположен за тормозным диском, крепится одним болтом или зажимом. Часто скрыт слоем грязи – тщательно очистите зону.
Отсоединение коннектора: Нажмите фиксатор, аккуратно разъедините разъем. Не тяните за провода – повредите хрупкие контакты!
Извлечение старого датчика:
- Обработайте крепежный болт WD-40, выждите 5-10 минут.
- Выкручивайте строго вертикально без перекоса – грани легко срываются.
- Если датчик "прикипел", аккуратно поддевайте корпус плоской отверткой, раскачивая из стороны в сторону.
Установка нового:
- Нанесите тонкий слой медной смазки на посадочное гнездо и штифт датчика для защиты от коррозии.
- Вставьте до упора, затяните болт моментом не более 8-10 Н·м (перетяжка расколет пластиковый корпус!).
- Проложите провод вдоль штатных креплений, избегая контакта с подвижными элементами подвески.

Типичные ошибки	Последствия	Профилактика
Загрязнение магнитного сердечника	Ложные срабатывания АБС	Протереть спиртом перед установкой
Перекручивание провода	Обрыв жил при повороте руля	Фиксировать хомутами по заводской траектории
Повреждение изоляции	Короткое замыкание	Проверить на перетирание о рычаги

Важно! После замены дайте системе самотестироваться: при движении 15-20 км/ч на приборной панели должна погаснуть лампа АБС. Если ошибка остается – проверьте соединения и считайте коды неисправностей повторно.

Прокачка тормозной системы с АБС: нюансы процедуры

Главная сложность прокачки тормозов с АБС заключается в наличии гидравлического модулятора, аккумулятора давления и электронного блока управления. Воздух может задерживаться не только в магистралях и суппортах, но и внутри самого модуля АБС, особенно после замены компонентов или длительного простоя автомобиля. Стандартный метод прокачки через штуцеры колес не всегда эффективен для полного удаления воздуха из сложного гидравлического контура системы.

Обязательным условием является использование диагностического сканера для активации насоса и клапанов модуля АБС в режиме сервисного обслуживания. Без электронного "прокачивания" внутренних каналов модулятора воздух останется в системе, что приведет к "ватной" педали и увеличению тормозного пути. При отсутствии спецоборудования для некоторых моделей допускается многократное нажатие на педаль с запуском двигателя, но это менее эффективно.

Ключевые этапы и особенности

Процедура требует строгой последовательности действий:

Подготовка: Проверить уровень тормозной жидкости в бачке, очистить штуцеры от грязи. Надеть прозрачные трубки на штуцеры, опустив их концы в емкости с чистой жидкостью.
Активация режима прокачки АБС: Подключить сканер к диагностическому разъему, запустить функцию "Bleeding ABS" (название может отличаться у разных производителей).

Важные технические нюансы:

Последовательность контуров: Сначала прокачивают задние колеса (согласно схеме производителя), затем передние. Для систем с раздельными контурами – соблюдать порядок, указанный в мануале.
Контроль уровня жидкости: Не допускать опустошения бачка – подливать только рекомендованную производителем жидкость во избежание повреждения уплотнений.
Давление в системе: При работе насоса АБС педаль может вибрировать – это нормально. Не отпускать педаль до команды сканера.

Тип АБС	Специфика прокачки
Модуль с гидроаккумулятором	Требует обязательного использования сканера для сброса давления в аккумуляторе перед началом работ
Системы с ESP/ESC	Необходима калибровка датчиков после прокачки через диагностическое ПО

После завершения электронной прокачки выполняют механическую прокачку классическим методом (педалью) для каждого колеса, начиная с самого удаленного от ГТЦ. Завершающий этап – проверка хода педали (он должен быть коротким и упругим) и тест-драйв на безопасном участке с контролем срабатывания АБС.

Влияние АБС на тормозной путь: сухой асфальт

На сухом асфальте АБС сокращает тормозной путь для большинства водителей, предотвращая полную блокировку колёс. Система поддерживает оптимальное проскальзывание шин в зоне максимального коэффициента сцепления, что обеспечивает эффективное замедление.

Без АБС риск блокировки колёс возрастает, особенно при резком торможении, что приводит к увеличению тормозного пути из-за потери управляемости. Профессиональные водители могут достигать сопоставимых результатов с АБС, используя прерывистое торможение, но для рядовых автовладельцев система стабильно обеспечивает минимальный путь остановки.

Ключевые аспекты работы АБС на сухом покрытии

Снижение тормозного пути на 10-15% по сравнению с блокировкой колёс
Сохранение курсовой устойчивости и возможности маневрирования
Автоматическая адаптация к изменению сцепных свойств покрытия

Условие торможения	Тормозной путь*	Управляемость
С АБС	Минимальный	Полная сохранность
Без АБС (блокировка)	Увеличенный на 15-20%	Потеряна
Без АБС (прерывистое)	Сопоставим с АБС	Частичная сохранность

*При скорости 80 км/ч на стандартном легковом автомобиле

Особенности работы АБС на льду и укатанном снегу

На льду и укатанном снегу коэффициент сцепления шин с поверхностью крайне низок, что существенно сокращает тормозной путь даже при срабатывании АБС. Система вынуждена работать в режиме предельно коротких импульсов торможения, так как блокировка колес происходит почти мгновенно при малейшем давлении на педаль.

Частота циклов "торможение-растормаживание" возрастает в разы по сравнению с сухим асфальтом, что ощущается как интенсивная вибрация педали. Эффективность торможения напрямую зависит от качества шин (наличие шипов, состав резины) и температуры окружающего воздуха, влияющей на состояние ледяной корки.

Ключевые отличия работы АБС

Увеличенный тормозной путь: На льду он может быть в 5-10 раз длиннее, чем на асфальте, несмотря на корректную работу системы.
Снижение маневренности: При одновременном торможении и повороте АБС сохраняет курсовую устойчивость, но радиус поворота увеличивается из-за проскальзывания колес.
Зависимость от равномерности покрытия: Попадание одного колеса на участок с разным сцеплением (например, лед-асфальт) может вызвать асимметричное срабатывание АБС и рывок автомобиля.

Важно: АБС не компенсирует физические ограничения сцепления шин со льдом. Единственный способ повысить безопасность – использование зимних шипованных шин и соблюдение увеличенной дистанции.

Эффективность АБС на гравийных и грунтовых покрытиях

На рыхлых поверхностях (гравий, песок, рыхлый грунт) эффективность АБС снижается из-за особенностей сцепления. При блокировке колес на таких покрытиях перед шиной формируется клиновидный валик материала, создающий дополнительное сопротивление и сокращающий тормозной путь. АБС предотвращает образование этого валика, поддерживая качение колес, что может увеличить дистанцию остановки на 10-30% по сравнению с заблокированными колесами.

Хотя тормозной путь удлиняется, АБС сохраняет ключевое преимущество – контроль над траекторией. На извилистых грунтовых дорогах это позволяет корректировать направление движения при экстренном торможении. Современные внедорожные системы АБС (Off-road ABS) адаптируют алгоритмы для рыхлых покрытий, периодически допуская кратковременную блокировку колес для формирования тормозящего клина.

Факторы влияния на эффективность

Глубина рыхлого слоя: Чем толще слой гравия/песка, тем заметнее увеличение тормозного пути с АБС
Влажность грунта: На мокрой глине АБС работает эффективнее из-за снижения трения блокированных колес
Конструкция шин: Грязевые шины с агрессивным протектором создают лучшее сцепление
Наличие электронных помощников: Системы имитации блокировки дифференциала (EBD, EDS) компенсируют недостатки АБС

Параметр	Асфальт	Гравий/грунт
Тормозной путь с АБС	Минимальный	Увеличен на 10-30%
Контроль траектории	Полный	Полный
Риск заноса	Низкий	Умеренный (без АБС – высокий)

Поведение автомобиля с АБС на мокрой дороге

При экстренном торможении на мокром асфальте АБС предотвращает полную блокировку колёс, сохраняя возможность маневрирования. Система циклически изменяет давление в тормозных магистралях (до 15 раз/сек), что вызывает характерную вибрацию педали тормоза и щелчки в салоне. Это позволяет сохранять контроль над траекторией, хотя дистанция остановки может увеличиться на 10-30% по сравнению с сухим покрытием.

Эффективность АБС на влажной дороге напрямую зависит от состояния шин: изношенный протектор (менее 3 мм) или неправильное давление ухудшают сцепление, снижая результативность работы системы. На аквапланировании АБС теряет эффективность, так как шины теряют контакт с дорогой – здесь критична скорость и глубина водяного слоя.

Ключевые особенности управления

Плавное торможение: Резкий удар по педали на высокой скорости провоцирует срабатывание АБС раньше необходимого, увеличивая тормозной путь.
Стабильное руление: При активации системы руль сохраняет отзывчивость – это позволяет объезжать препятствия, но требует плавных движений.
Отказ от "импульсного" торможения: В отличие от авто без АБС, прерывистое нажатие педали дестабилизирует работу электроники.

Фактор	Влияние на АБС
Разная степень сцепления (лужи, масляные пятна)	Система адаптирует тормозное усилие для каждого колеса отдельно, предотвращая занос
Глубокий аквапланирующий слой	Снижение эффективности: датчики не фиксируют блокировку из-за потери контакта шин с дорогой

Правильная техника торможения с АБС: действия водителя

При экстренном торможении с АБС водитель должен резко и полностью выжать педаль тормоза до упора, преодолевая естественный рефлекс осторожного нажатия. Необходимо приложить максимальное усилие на педаль с самого начала маневра, так как система эффективно работает только при полной активации.

Во время срабатывания АБС (характерного треска и вибрации педали) категорически запрещено ослаблять давление или "дозировать" тормоз. Удержание постоянного усилия обеспечивает системе точное регулирование блокировки колес для сохранения управляемости.

Ключевые шаги для водителя

Резко выжать педаль тормоза до упора одной ногой
Удерживать постоянное усилие на педали до полной остановки
Параллельно работать рулем для объезда препятствий
Контролировать пространство вокруг (через зеркала)

Примечания:

Вибрация педали – нормальная работа АБС, а не поломка
На скользком покрытии тормозной путь может увеличиться
Эффективность зависит от состояния шин и дорожного покрытия

Ошибка	Последствие
Прерывистое нажатие педали	Деактивация АБС, потеря контроля
Неполное выжимание тормоза	Снижение эффективности торможения
Паника и отказ от руления	Столкновение при наличии пространства для манёвра

Типичные ошибки водителей при эксплуатации АБС

Многие водители при резком торможении с АБС инстинктивно ослабляют давление на педаль тормоза, почувствовав вибрацию или услышав характерный звук системы. Это снижает эффективность торможения и увеличивает остановочный путь, так как АБС требует постоянного и сильного нажатия для корректной работы.

Ещё одна распространённая ошибка – кратковременное повторное нажатие на педаль тормоза ("докачка") при работе АБС. Водители, привыкшие к приёмам экстренного торможения на автомобилях без системы, непроизвольно используют этот метод, что прерывает циклы модуляции давления и нарушает алгоритм работы антиблокировочной системы.

Другие критические ошибки

Отказ от руления: Водители концентрируются только на торможении, забывая, что АБС позволяет маневрировать. Сохранение контроля над траекторией – ключевое преимущество системы.
Игнорирование особенностей покрытия: Поведение АБС на льду, гравии или рыхлом снегу отличается от асфальта. На сыпучих поверхностях система может увеличить тормозной путь, но сохранит управляемость.
Недооценка дистанции: Заблуждение, что АБС гарантирует мгновенную остановку. Физические ограничения (скорость, сцепление) остаются, требуется увеличенный запас расстояния.

Ошибка	Последствие	Правильное действие
Прерывание торможения	Сброс давления в системе, потеря эффективности	Удерживать педаль с максимальным усилием до полной остановки
"Докачка" педали	Сбой циклов модуляции, увеличение тормозного пути	Не отпускать и не переключать ногу – АБС работает автоматически
Паника при вибрации	Некорректное торможение, ДТП	Воспринимать вибрацию/звук как нормальный рабочий режим

Подготовка системы АБС к зимнему сезону

Зимние условия эксплуатации предъявляют повышенные требования к работоспособности антиблокировочной системы. Низкие температуры, снег, лед и реагенты создают дополнительные риски для корректной работы компонентов.

Профилактические меры перед наступлением холодов минимизируют риск отказа АБС в критической ситуации. Комплексная подготовка включает диагностику электронных блоков, проверку датчиков и тщательное обслуживание гидравлических контуров.

Ключевые этапы подготовки

Обязательные процедуры для поддержания функциональности АБС в мороз:

Диагностика системы: Считайте коды ошибок через OBD-разъем для выявления скрытых неисправностей. Проверьте индикатор ABS на приборной панели при запуске двигателя.
Контроль датчиков колес:
- Очистите магнитные головки от грязи и металлической стружки
- Проверьте целостность проводки и разъемов (коррозия, переломы)
- Убедитесь в отсутствии люфта ступичных подшипников
Состояние тормозной жидкости: Замените жидкость, если она эксплуатируется более 2 лет или имеет влажность >3%. Старая жидкость теряет свойства и вызывает коррозию клапанов модулятора.

Особое внимание уделите гидравлическому блоку: после активной эксплуатации летом в его клапанах могут образовываться отложения. Прокачка системы свежей жидкостью предотвратит залипание элементов.

Параметр	Норма	Проверка
Напряжение АКБ	12.6-14.4V	При работающем двигателе
Зазор датчика-ротор	0.3-1.1 мм	Щупом у каждого колеса
Износ роторов	Макс. 0.2 мм	Замер биения

Перед длительной стоянкой на морозе избегайте попадания снега на колесные арки – ледяные пробки блокируют вращение датчиковых роторов. Регулярно мойте днище авто для удаления реагентов, ускоряющих коррозию контактов.

Обслуживание контактов и проводки датчиков АБС

Регулярная проверка контактных соединений датчиков АБС предотвращает ложные срабатывания системы и ошибки самодиагностики. Уделите внимание колодкам разъемов на ступицах и блоке управления: окисление или коррозия контактов нарушают передачу сигнала о скорости вращения колес.

Осмотрите изоляцию проводников по всей длине трассы на предмет перетираний, оплавлений и механических повреждений. Особенно критичны участки возле поворотных кулаков, креплений подвески и точек фиксации жгута – здесь провода подвержены вибрациям и перегибам.

Ключевые процедуры обслуживания

При проведении работ обязательно отключайте зажигание и минусовую клемму АКБ. Выполняйте следующие действия:

Зачищайте окисленные контакты разъемов специальной смазкой-очистителем или мелкой наждачной бумагой (№600+)
Обрабатывайте очищенные контакты токопроводящей смазкой для защиты от влаги
Проверяйте фиксацию разъемов: язычки замков должны надежно удерживать колодку

Тип повреждения	Метод устранения
Нарушение изоляции	Изоляционная лента + термоусадка
Обрыв жилы	Пайка с термофиксацией
Коррозия контактов	Зачистка + нанесение диэлектрической смазки

Используйте мультиметр для диагностики: сопротивление датчиков должно соответствовать спецификации производителя (обычно 0.8–1.5 кОм). Проверяйте отсутствие короткого замыкания на массу при покачивании жгута во время замера.

Чистка датчиков АБС от грязи и металлической стружки

Загрязнение датчиков АБС грязью, солевыми отложениями или металлической стружкой приводит к некорректному считыванию скорости вращения колес. Это провоцирует ложные срабатывания системы, нестабильную работу тормозов или загорание контрольной лампы на приборной панели. Регулярная чистка предотвращает отказ антиблокировочной системы в критических ситуациях.

Металлическая стружка притягивается магнитом датчика и создает помехи для индукционного сигнала, а грязь и коррозия нарушают электрический контакт. Игнорирование загрязнений может потребовать замены дорогостоящих компонентов, хотя проблема решается своевременной профилактикой.

Порядок выполнения чистки

Демонтаж датчика: Снять колесо, отсоединить электрический разъем. Выкрутить крепежный болт, аккуратно извлечь датчик из посадочного гнезда.
Очистка магнитного сердечника: Удалить металлическую стружку с поверхности магнита щеткой с латунной щетиной. Обработать рабочую зону спреем-очистителем контактов.
Проверка состояния: Осмотреть проводку на предмет повреждений, очистить разъем от окислов. Убедиться в отсутствии сколов на корпусе датчика.
Обработка посадочного места: Продуть гнездо сжатым воздухом. Нанести тонкий слой термостойкой смазки (например, медной) для защиты от коррозии.
Установка: Вернуть датчик в гнездо, затянуть болт рекомендованным моментом. Подключить разъем, проверить надежность фиксации.

Тип загрязнения	Инструмент для удаления	Риски при игнорировании
Металлическая стружка	Латунная щетка, магнит	Искажение сигнала, хаотичные блокировки колес
Грязь/солевой налет	WD-40, очиститель электроники	Прерывистый контакт, ложные ошибки АБС
Коррозия разъема	Контактный очиститель, наждачная бумага 600 grit	Полная потеря сигнала, деактивация системы

Важно: Запрещено использовать стальные щетки или абразивы – они повреждают чувствительный элемент. После чистки обязательна проверка сканером на наличие кодов ошибок и тест-драйв на безопасном участке дороги.

Отличия работы АБС передних и задних колес

АБС передних колес регулирует тормозное усилие индивидуально для каждого колеса, обеспечивая сохранение управляемости. При блокировке система мгновенно снижает давление в тормозном контуре, позволяя водителю корректировать траекторию. Передняя ось несет основную нагрузку при торможении (до 70-80% силы инерции), поэтому контроль срыва в юз здесь критичен для безопасности.

АБС задних колес часто работает по принципу группового регулирования (Select-low), синхронизируя давление для обоих колес оси. Это предотвращает разворот автомобиля из-за разной силы сцепления под левым и правым колесом. Система допускает кратковременную блокировку задней оси для стабилизации курса, особенно на рыхлых покрытиях, где частичная пробуксовка улучшает торможение.

Критерий	Передние колеса	Задние колеса
Приоритет задачи	Сохранение управляемости	Обеспечение устойчивости
Тип регулирования	Индивидуальный для каждого колеса	Групповой (ось целиком)
Допустимая блокировка	Минимизируется полностью	Кратковременно возможна на рыхлых поверхностях
Влияние на поведение авто	Потеря управления рулем при срыве	Риск заноса при блокировке

Разница в алгоритмах обусловлена распределением функций: передние колеса отвечают за вектор движения, задние – за стабильность положения кузова. В современных системах ABS применяется комбинированный подход, где электроника анализирует данные со всех датчиков, адаптируя логику работы к дорожным условиям и нагрузке.

Интеграция АБС с системой электронного контроля устойчивости (ESC)

Интеграция Антиблокировочной Системы (АБС) с Системой Электронного Контроля Устойчивости (ESC) представляет собой эволюционный шаг в системах активной безопасности автомобиля. ESC не является полностью независимой системой; она фундаментально базируется на аппаратной платформе АБС, используя ее гидравлический блок, насос и колесные датчики скорости в качестве своей основы. Без надежной и быстродействующей АБС эффективное функционирование ESC невозможно.

Ключевое отличие и дополнение ESC заключается в расширении функционала за счет внедрения дополнительных датчиков и более сложного программного обеспечения. Система ESC постоянно отслеживает не только скорость вращения каждого колеса (данные от АБС), но и поперечное ускорение кузова автомобиля, угловую скорость рыскания (вращение вокруг вертикальной оси) и угол поворота рулевого колеса. Эти дополнительные параметры позволяют электронному блоку управления (ЭБУ) системы сравнивать фактическое поведение автомобиля с намерениями водителя, выраженными через рулевое управление.

Принцип работы и компоненты интеграции

Когда ЭБУ ESC на основе данных датчиков определяет начало потери устойчивости (например, избыточная или недостаточная поворачиваемость – занос или снос), он использует гидравлический модулятор, унаследованный от АБС, для активного и избирательного торможения отдельных колес. Это критическое отличие от АБС, которая модулирует тормозное усилие в основном для предотвращения блокировки при торможении:

Датчик угла поворота руля: Определяет направление, в котором водитель намерен двигаться.
Датчик рыскания: Измеряет фактическую скорость вращения автомобиля вокруг вертикальной оси.
Датчик поперечного ускорения: Фиксирует реальные боковые силы, действующие на автомобиль в повороте.
Модернизированный гидравлический блок: Насос и клапаны АБС дорабатываются для возможности создания тормозного давления по команде ЭБУ ESC, а не только его сброса для предотвращения блокировки. Добавляются клапаны высокого давления и более мощный насос.
Усовершенствованный ЭБУ: Обрабатывает сигналы всех датчиков в реальном времени, вычисляет отклонение от заданной траектории и формирует команды на притормаживание конкретных колес для стабилизации автомобиля.

Алгоритм вмешательства ESC выглядит следующим образом:

Постоянный мониторинг данных рулевого угла, скорости вращения колес, рыскания и поперечного ускорения.
Сравнение фактического вектора движения (рыскание) с желаемым вектором (на основе угла поворота руля и скорости автомобиля).
Выявление рассогласования (начало заноса или сноса).
Расчет необходимого корректирующего момента (торможение конкретного колеса/колес).
Подача команд на гидравлический блок для создания давления в тормозной магистрали выбранного колеса.
При необходимости, параллельно может снижаться крутящий момент двигателя (через взаимодействие с ЭБУ двигателя).

Основные функции и преимущества интегрированной системы ABS/ESC:

Функция	Описание	Роль ABS/ESC
Предотвращение блокировки колес	Сохранение управляемости при экстренном торможении	ABS (базовая функция)
Предотвращение заноса (избыточная поворачиваемость)	Стабилизация при скольжении задней оси	ESC (торможение внешнего переднего колеса)
Предотвращение сноса (недостаточная поворачиваемость)	Стабилизация при скольжении передней оси	ESC (торможение внутреннего заднего колеса)
Стабилизация при объезде препятствий (лосиный тест)	Сохраняет траекторию при резких маневрах	ESC (избирательное торможение колес)
Улучшение курсовой устойчивости на скользком покрытии	Контроль вектора движения при разгоне/торможении в повороте	Комбинированное действие ABS и ESC

Таким образом, интеграция АБС и ESC создает мощную синергию. АБС предоставляет необходимую "мышечную" систему (гидравлика, датчики скорости колес) и базовую логику модуляции давления, а ESC добавляет "мозги" и "органы чувств" (датчики рыскания, ускорения, рулевого угла) для активного противодействия потере курсовой устойчивости, значительно повышая безопасность водителя и пассажиров в критических ситуациях.

Применение АБС в системах помощи при подъеме (HHC)

Антиблокировочная система (АБС) интегрируется в системы помощи при подъеме (Hill Hold Control, HHC) для предотвращения отката автомобиля назад при старте на уклоне. Принцип основан на использовании гидравлического блока АБС для временного удержания давления в тормозных контурах ведущих колес после отпускания педали тормоза.

Когда водитель останавливается на подъеме и снимает ногу с тормоза, HHC автоматически активирует тормозные механизмы, используя датчики продольного уклона и данные о положении педалей. Система сохраняет давление в магистралях, созданное перед остановкой, предотвращая движение автомобиля назад на 1-3 секунды – достаточно для переноса ноги на акселератор.

Ключевые особенности взаимодействия АБС и HHC

Использование насоса и клапанов АБС – гидравлический модулятор поддерживает давление без участия водителя
Автоматическая деактивация – система отпускает тормоза при обнаружении достаточной тяги двигателя
Синхронизация с датчиками – задействуются датчики АБС для контроля скорости вращения колес и определения момента сброса

Условие работы	Действие HHC
Уклон > 5%	Автоактивация при остановке
Нажатие педали акселератора	Плавный сброс тормозного усилия
Длительное бездействие (3+ сек)	Постепенное отключение с предупредительным сигналом

Важно: HHC не заменяет ручной тормоз при длительных стоянках, а оптимизирует старт на склонах. Система функционирует только при работающем двигателе и исправности датчиков АБС.

Роль АБС в работе автоматического экстренного торможения (AEB)

Антиблокировочная система (АБС) является фундаментальным компонентом для корректного функционирования автоматического экстренного торможения (AEB). Без неё AEB не смогла бы эффективно предотвращать столкновения, особенно на скользких покрытиях или при резком торможении. АБС обеспечивает сохранение управляемости автомобиля в момент экстренной остановки, что критично для последующих манёвров.

При активации AEB датчики системы (радары, камеры) обнаруживают препятствие, и электронный блок управления инициирует максимальное торможение. Здесь вступает АБС: она непрерывно анализирует скорость вращения колёс и модулирует давление в тормозных контурах. Это предотвращает блокировку колёс, сохраняя сцепление с дорогой и стабильность траектории.

Ключевые аспекты взаимодействия

Синхронизация работы: AEB определяет необходимость экстренного торможения, а АБС технически реализует его безопасно. Блоки управления обеих систем обмениваются данными в реальном времени.

Преимущества синергии:

Минимизация тормозного пути без потери контроля
Предотвращение заноса при полной автоматизации торможения
Адаптация к коэффициенту сцепления (асфальт, лёд, гравий)

Без АБС	С АБС в AEB
Риск блокировки колёс	Контролируемое замедление
Потеря управляемости	Сохранение курсовой устойчивости
Увеличение тормозного пути на рыхлых поверхностях	Оптимальный тормозной путь в любых условиях

Таким образом, АБС трансформирует "жёсткое" торможение AEB в контролируемый процесс, где колёса сохраняют качение. Это особенно важно при работе AEB на поворотах или неровностях, где стабильность автомобиля напрямую влияет на безопасность.

Специфика АБС на гибридных и электромобилях

Ключевая особенность заключается в интеграции АБС с системами рекуперативного торможения. Электродвигатель в таких автомобилях способен замедлять машину, преобразуя кинетическую энергию в электричество для заряда батареи. АБС должна координировать работу гидравлических тормозов и рекуперации, обеспечивая плавное и предсказуемое замедление независимо от режима.

При срабатывании АБС традиционно снижается давление в тормозных магистралях для предотвращения блокировки колес. Однако на гибридах и электрокарах система обязана мгновенно пересчитать распределение тормозных усилий: уменьшить долю рекуперации (которая резко падает при проскальзывании) и компенсировать это возрастающим гидравлическим давлением. Малейшая задержка или рассогласование могут привести к увеличению тормозного пути или рывкам.

Основные технические отличия и требования

Электрические вакуумные насосы: Отсутствие ДВС (или его периодическая работа) делает невозможным использование традиционного вакуумного усилителя. Применяются электромеханические насосы, создающие разрежение. АБС должна учитывать их инерционность и скорость отклика.
Приоритет рекуперации: Для максимизации энергоэффективности система стремится использовать рекуперацию как основной способ торможения на малых и средних замедлениях. АБС активирует гидравлику только при необходимости резкого торможения или при срабатывании антиблокировки.
Высокоскоростная электроника и алгоритмы: Требуется более быстрая обработка данных датчиков и сложные алгоритмы прогнозирования сцепления, так как электромотор обеспечивает мгновенный крутящий момент, влияющий на динамику колес.
Энергопотребление: Работа насосов, датчиков и контроллера АБС увеличивает нагрузку на высоковольтную и 12-вольтовую бортовые сети, что требует оптимизации для сохранения запаса хода.

Современные системы (например, Bosch iBooster + ESPhev) реализуют координированное рекуперативно-гидравлическое торможение. Датчики АБС передают данные о проскальзывании напрямую управляющему контроллеру тормозов и силовой установки. Это позволяет мгновенно снижать рекуперативный момент двигателя и дозированно подключать гидравлику, минимизируя потерю эффективности торможения и энергии.

Аспект	Традиционный автомобиль	Гибрид/Электромобиль
Источник тормозного усилия	Вакуумный усилитель (от ДВС)	Электромеханический усилитель (eBooster)
Тормозной контур	Только гидравлика	Гидравлика + Рекуперация (электромотор)
Задача АБС при активации	Модуляция гидравлического давления	Синхронная модуляция гидравлики и снижение рекуперативного момента
Влияние на запас хода	Незначительное (только насос АБС)	Потенциально большее (насосы, электроника, потеря рекуперации при срабатывании)

АБС в мотоциклах: особенности реализации

Реализация антиблокировочной системы на мотоциклах принципиально отличается от автомобильных решений из-за уникальной динамики двухколесной техники. Основная сложность заключается в критическом влиянии блокировки колес на устойчивость: блокировка переднего колеса мгновенно вызывает падение, а заднего – потерю управляемости с высоким риском заноса. Это требует от мотоциклетной АБС исключительной скорости срабатывания и точности прогнозирования поведения машины в разных условиях сцепления.

Конструктивно системы адаптированы под компактные размеры и вибрации мотоциклов. Датчики скорости часто интегрируются в ступицы колес или тормозные диски, а компактные гидравлические модуляторы (насосы, клапаны) размещаются максимально близко к суппортам для минимизации гидравлических задержек. Электронный блок управления непрерывно анализирует разницу скоростей вращения колес, углы наклона мотоцикла (через IMU – инерциальный модуль в продвинутых системах) и интенсивность торможения.

Ключевые технические аспекты

Современные мотоциклетные АБС используют несколько подходов к управлению тормозным контуром:

Одноканальная АБС: Управляет только задним колесом (чаще на круизерах или скутерах).
Двухканальная АБС: Независимое управление передним и задним контурами (базовый стандарт для большинства современных моделей).
Многоканальная АБС с IMU: Добавляет контроль угла наклона и ускорений, позволяя системе адаптировать давление в зависимости от положения мотоцикла в повороте (например, Bosch Motorcycle Stability Control).

Продвинутые системы интегрируются с другими электронными помощниками:

Режим Supermoto/Off-road: Допускает контролируемую блокировку заднего колеса на бездорожье для управляемого заноса.
Совмещение с трекшн-контролем (TC): Общий блок управления предотвращает как пробуксовку, так и блокировку колес.
Корреляция с системой объединенного торможения (CBS/Linked Brakes): АБС оптимизирует распределение усилий между колесами при нажатии на один рычаг/педаль.

Особенность	Автомобильная АБС	Мотоциклетная АБС
Влияние блокировки колеса	Потеря управляемости (снос)	Немедленная потеря устойчивости (падение)
Скорость реакции системы	Десятки миллисекунд	Единицы миллисекунд
Критичность датчиков	Высокая	Экстремально высокая
Роль IMU	Редко/в премиум сегменте	Обязателен для продвинутых систем

Конструктивные отличия АБС грузовых автомобилей

Основное различие заключается в масштабе и нагрузке на компоненты. Тормозные системы грузовиков рассчитаны на существенно большие усилия и температуры, что требует усиленных материалов и увеличенных размеров исполнительных механизмов. Датчики скорости проектируются с повышенной устойчивостью к вибрациям и загрязнениям, характерным для эксплуатации в тяжелых условиях.

Архитектура системы часто включает многоконтурную компоновку для независимого управления осями или колесными группами. Это критично для обеспечения устойчивости при частичной загрузке или буксировке прицепов. Электронный блок управления (ЭБУ) обладает специализированными алгоритмами, учитывающими переменную массу ТС, распределение груза и наличие прицепа с собственной АБС.

Ключевые технологические особенности

Модульные клапаны высокого давления - Способны выдерживать до 20 бар в пневматических системах против 8-12 бар у легковых авто
Дублированные сенсорные кольца - На ведущих осях устанавливаются двойные задающие роторы для контроля скорости колеса и буксования прицепа
Сегментированное управление тормозными контурами - Раздельное регулирование давления на:
1. Переднюю ось
2. Ведущую заднюю ось
3. Прицеп (через ISO 7638)

Компонент	Отличие от легковых АБС
Компрессор	Двухцилиндровый с воздушным охлаждением
Ресиверы	Не менее 4 контуров с раздельным резервированием
ЭБУ	Интеграция с EBS (электронной тормозной системой) и ESP

Обязательным элементом является интерфейс согласования с тормозами прицепа через стандартизированные разъемы. Механическая прочность всех соединений и проводки соответствует классу защиты IP6K9K, исключающему повреждения при вибрационных и ударных нагрузках.

Развитие четырехканальных систем АБС нового поколения

Современные четырехканальные системы АБС обеспечивают независимое управление тормозным моментом для каждого колеса, что принципиально повышает стабильность и управляемость транспортного средства при экстренном торможении. Ключевым вектором развития является интеграция с электронными системами динамической стабилизации (ESC) и антипробуксовочными комплексами, формируя единый интеллектуальный блок управления безопасностью.

Использование высокочастотных датчиков колеса с разрешением до 100 импульсов на оборот и многоядерных процессоров позволяет обрабатывать данные в режиме реального времени с минимальной задержкой. Это обеспечивает адаптацию алгоритмов под конкретное дорожное покрытие (лед, мокрый асфальт, гравий) с точностью до 95%, минимизируя тормозной путь даже в нештатных ситуациях.

Основные технологические инновации

Применение машинного обучения для прогнозирования коэффициента сцепления шин
Беспроводное обновление программного обеспечения (OTA) для оптимизации алгоритмов
Использование компактных гидравлических модулей с электромагнитными клапанами прямого действия

Критерий	Предыдущее поколение	Новое поколение
Частота опроса датчиков	20-50 Гц	100-200 Гц
Время реакции	25-40 мс	8-15 мс
Интеграция с ADAS	Ограниченная	Полная (AEB, адаптивный круиз)

Перспективные разработки включают применение оптических датчиков угловой скорости, нечувствительных к электромагнитным помехам, и самообучающиеся алгоритмы, учитывающие степень износа тормозных колодок. Особое внимание уделяется кибербезопасности каналов передачи данных между блоком АБС и центральным бортовым компьютером.

АБС с расширенными функциями для бездорожья

Стандартные антиблокировочные системы, эффективные на твёрдых покрытиях, демонстрируют ограничения в условиях бездорожья. Их алгоритмы, направленные на минимизацию тормозного пути путём предотвращения блокировки колёс, могут ухудшать проходимость на рыхлых поверхностях типа песка, грязи или снега. Жёсткое прерывание тормозного усилия мешает формированию уплотнённого валика грунта перед колесом, который обеспечивает дополнительное сцепление и способность к преодолению препятствий.

Для компенсации этих недостатков разработаны специализированные модификации АБС, адаптированные к эксплуатации вне асфальтовых дорог. Эти системы интегрируются с бортовой электроникой внедорожников и кроссоверов, получая данные от датчиков ускорения, углов наклона и режимов трансмиссии. Их ключевая задача – найти баланс между контролем торможения и сохранением крутящего момента, необходимого для движения в сложном рельефе.

Ключевые функции и отличия от стандартной АБС

Расширенные системы используют комбинацию аппаратных и программных решений:

Режим "Off-Road ABS": Увеличивает допустимую степень проскальзывания колес (до 20-30%) перед вмешательством системы. Это позволяет создать грунтовый упор, улучшающий тягу и преодоление подъёмов.
Активное имитирование блокировки дифференциала: Поочерёдное подтормаживание буксующих колёс для перераспределения момента на оси с лучшим сцеплением, заменяя функции механического/электронного блокируемого дифференциала.
Интеграция с Hill Descent Control (HDC): Автоматическое поддержание заданной низкой скорости на крутых спусках за счёт независимого управления тормозным усилием на каждом колесе, учитывая крен и рыскание.
Адаптация к типу поверхности: Автоматическое или ручное переключение алгоритмов (например, "Песок/Грязь", "Снег", "Скалы") через мультимедийную систему автомобиля.

Поверхность	Действие расширенной АБС	Результат
Рыхлый песок/снег	Допуск повышенного проскальзывания, формирование валика	Улучшение старта с места, снижение риска закапывания
Камни/пересечённый рельеф	Точечное подтормаживание с имитацией блокировки диффа	Повышение проходимости, контроль траектории
Глинистая грязь	Коррекция тормозного усилия для очистки протектора	Сохранение самоочищаемости шин, предотвращение "аквапланирования в грязи"

Эффективность таких систем напрямую зависит от калибровки датчиков и скорости реакции гидравлического блока. Производители используют насосы высокого давления и продвинутые алгоритмы прогнозирования, минимизируя задержки. Дополнительно реализуется взаимодействие с системой курсовой устойчивости (ESP), где АБС выступает исполнительным механизмом для стабилизации автомобиля в условиях бокового скольжения на склонах.

Сравнение производителей: Bosch, Continental, TRW

Bosch – мировой лидер в разработке ABS, создавший первую серийную систему в 1978 году. Компания специализируется на комплексных решениях, интегрируя ABS с ESP и другими электронными системами контроля тяги. Продукция отличается высокой точностью срабатывания и адаптацией под любые типы автотранспорта – от легковых машин до тяжелой техники.

Continental акцентирует внимание на модульной архитектуре: его ABS легко комбинируется с тормозными системами разных производителей. Ключевое преимущество – продвинутые алгоритмы работы на смешанных покрытиях (лед, мокрая дорога, гравий). TRW (в составе ZF) выделяется фокусом на надежности и доступности, предлагая упрощенные конструкции для бюджетного сегмента без ущерба базовым функциям безопасности.

Ключевые отличия

Критерий	Bosch	Continental	TRW
Инновации	Лидер (патенты на ESP, eABS)	Фокус на адаптивности	Оптимизация существующих решений
Сегмент	Премиум и коммерческий транспорт	Массовый рынок	Бюджетные авто
Совместимость	Требует интеграции с другими системами производителя	Универсальная	Ограниченная

Сильные стороны:

Bosch: Безупречная репутация, поддержка автопроизводителей премиум-класса
Continental: Лучшая адаптация к сложным дорожным условиям
TRW: Оптимальное соотношение цены и надежности

Диагностика стука и вибрации педали при работе АБС

Стук или нехарактерная вибрация педали тормоза при активации АБС часто свидетельствует о некорректной работе компонентов системы. Эти симптомы могут проявляться как ритмичные толчки, дребезжание или ощутимое биение под ногой водителя, особенно заметное на низких скоростях или при плавном торможении на скользком покрытии.

Основные причины включают механические неисправности датчиков частоты вращения колес, повреждение зубчатых венцов, загрязнение рабочих поверхностей или проблемы с гидравлическим блоком. Неправильные показания датчиков заставляют ЭБУ АБС ошибочно интерпретировать блокировку колес, провоцируя прерывистое срабатывание модулятора давления.

Методы диагностики

Визуальный осмотр: Проверка целостности проводки датчиков АБС, наличия коррозии на разъемах, зазоров между сенсорами и задающими дисками (0,3–1,2 мм).
Анализ задающих роторов: Обнаружение сколов, загрязнений или деформации зубьев на венцах ступиц через смотровые отверстия.
Компьютерная диагностика: Считывание кодов ошибок ЭБУ АБС и анализ реальных параметров работы датчиков в движении.

Симптом	Вероятная причина	Способ проверки
Вибрация с металлическим скрежетом	Загрязнение/повреждение задающего диска	Демонтаж колеса, осмотр ротора
Прерывистый стук при торможении	Неисправность соленоидов гидроблока	Тестирование сопротивления обмоток (обычно 5–25 Ом)
Биение педали на сухом асфальте	Окисление контактов датчиков	Замер сигнала осциллографом

Критически важно исключить влияние посторонних факторов: деформацию тормозных дисков, износ ступичных подшипников или люфт элементов подвески, которые могут имитировать симптомы неисправности АБС. Проверка тормозной системы на стенде обязательна при любых сомнениях.

Влияние неисправной АБС на работу автомобильных помощников

Отказ антиблокировочной системы парализует функционал электронных помощников, зависящих от корректной работы тормозных датчиков и гидравлического модуля. Системы, требующие точного контроля вращения колёс (например, ESP или TCS), лишаются базовых данных для анализа поведения авто, что провоцирует их принудительное отключение или хаотичные ложные срабатывания.

Особенно критично нарушение работы распределения тормозных усилий (EBD), поскольку АБС передаёт ей информацию о скорости вращения каждого колеса. Без этих данных EBD неспособна адаптировать давление в контурах под нагрузку и дорожные условия, резко увеличивая риск заноса при экстренном торможении или вхождении в поворот.

Конкретные последствия для систем

ESP (система стабилизации): не получает достоверных данных о блокировке колёс, что делает невозможным выборочное подтормаживание и коррекцию траектории
TCS (антипробуксовка): теряет способность распознавать пробуксовку, так как датчики АБС фиксируют ложные показания о скорости вращения
Система помощи при старте на подъёме (HSA): перестаёт удерживать тормозное давление при отпускании педали, провоцируя откат автомобиля

Электронный блок управления (ЭБУ) автомобиля при неисправности АБС обычно генерирует ошибки в смежных системах, переводя их в аварийный режим. Это сопровождается массовым загоранием предупредительных индикаторов (ABS, ESP, ⚠) на приборной панели.

Система	Риск при неисправной АБС
Адаптивный круиз-контроль	Некорректное определение дистанции, резкие торможения
Автоматическая парковка	Отказ активации из-за ошибок датчиков вращения
Электронный ручник (EPB)	Задержки снятия блокировки или самопроизвольное срабатывание

Повреждённая АБС нарушает синхронизацию работы всех систем, использующих тормозной контур для управления динамикой. Водитель вынужден компенсировать отсутствие электронных ассистентов ручным контролем торможения, что требует повышенного внимания и увеличивает тормозной путь на 15-40% на скользком покрытии.

Меры безопасности при обслуживании гидроблока АБС

Перед началом работ с гидроблоком АБС обязательно отсоедините отрицательную клемму аккумулятора. Убедитесь в отсутствии давления в тормозной системе – несколько раз нажмите на педаль тормоза (при отключенном зажигании) до ощущения повышенного усилия.

Работайте в хорошо проветриваемом помещении, избегая контакта тормозной жидкости с кожей, глазами и лакокрасочными поверхностями автомобиля. Используйте только рекомендованную производителем тормозную жидкость и подготовьте герметичные емкости для слива старой жидкости.

Ключевые этапы обслуживания

Защита электроники: Снимите электрический разъем модулятора плавным движением, фиксируя защелку. Избегайте перегибов проводов и статического разряда.
Контроль герметичности: При замене компонентов или прокачке используйте новые уплотнительные кольца. Проверяйте резьбовые соединения динамометрическим ключом согласно спецификации.
Предотвращение загрязнения: Закрывайте открытые порты гидроблока чистыми заглушками. Очищайте зону вокруг штуцеров перед вскрытием системы.

Риск	Мера предосторожности
Попадание воздуха в систему	Строго соблюдайте последовательность прокачки, указанную в руководстве
Повреждение чувствительных элементов	Не подвергайте гидроблок ударам, избегайте падений модуля
Химические ожоги	Используйте нитриловые перчатки и средства защиты глаз

После завершения работ проверьте отсутствие утечек тормозной жидкости на работающем двигателе, контролируя давление в системе. Обязательно выполните тестовую поездку на безопасном участке, убедившись в корректной работе АБС и индикации на панели приборов.

Перспективные разработки: предсказательная АБС на базе ИИ

Предсказательная АБС использует нейросетевые алгоритмы для анализа дорожных условий до начала торможения. Система интегрирует данные лидаров, камер высокого разрешения и цифровых карт местности, формируя 3D-модель окружения в реальном времени. Алгоритмы глубокого обучения прогнозируют изменение коэффициента сцепления покрытия на 50-100 метров вперед, учитывая тип дорожного полотна, осадки, температуру и остаточную высоту протектора.

Искусственный интеллект сопоставляет текущие параметры движения (скорость, ускорение, угол поворота руля) с историческими данными о похожих сценариях из облачных баз. Это позволяет рассчитать оптимальный тормозной импульс для каждого колеса до контакта с проблемным участком – например, предсказать ледяную прослойку под снегом или масляное пятно за поворотом. Система заранее адаптирует пороги срабатывания классической АБС, компенсируя инерционность гидравлических контуров.

Ключевые инновации

Мультисенсорный фьюжн – объединение данных с 12+ источников: инфракрасные датчики определения типа покрытия, акселерометры микроскольжения, V2X-коммуникация со светофорами
Самообучающиеся профили сцепления – автоматическое обновление параметров трения для 47 типов поверхностей при изменении погоды
Прогнозирование поведения пешеходов через анализ векторов движения и поз тела с точностью 94%

Параметр	Традиционная АБС	Предсказательная АБС
Время реакции на мокрый асфальт	150-200 мс	15-30 мс (опережение до 8 раз)
Точность определения ледяных участков	65%	98%
Сокращение тормозного пути при 100 км/ч	До 12%	До 31%

Интеграция с системой динамической стабилизации: предзарядка тормозных магистралей при риске заноса
Адаптивное обучение под стиль вождения: создание персонализированной модели торможения
Синхронизация с навигацией: использование картографических данных о аварийно-опасных участках

Список источников

При подготовке материалов по антиблокировочной системе тормозов использовались специализированные технические издания, актуальные нормативные документы и научные публикации, посвящённые автомобильным системам активной безопасности. Основное внимание уделялось источникам, раскрывающим принципы функционирования, конструктивные особенности и стандартизацию ABS.

Ниже представлен перечень ключевых источников, содержащих детальную информацию о разработке, эксплуатации и современных тенденциях в области антиблокировочных систем для транспортных средств.

Основные литературные и нормативные материалы

Гольд Б.М. Антиблокировочные системы тормозов автомобилей. – М.: Машиностроение, 1985.
Иванов А.П., Серебряков К.Б. Электронные системы управления автомобилем. – СПб.: Лань, 2010. – Гл. 4.
Петров В.И. Развитие антиблокировочных систем тормозов // Автомобильная промышленность. – 2015. – № 4. – С. 15-18.
Сидоров К.М. Анализ эффективности работы ABS на различных покрытиях // Вестник автомобильного транспорта. – 2018. – № 2. – С. 22-25.
ГОСТ Р 41.13-2007. Единообразные предписания, касающиеся официального утверждения транспортных средств категорий M, N и O в отношении торможения.
ГОСТ Р 52389-2005. Автотранспортные средства. Тормозные системы. Общие технические требования.
Техническая документация Bosch Automotive Aftermarket (разделы по системам ABS/ESP).
UNECE Regulation No. 13-H. Uniform provisions concerning the approval of passenger cars with regard to braking.
