Работа реле ближнего света - описание, настройка, подключение

Статья обновлена: 18.08.2025

Реле ближнего света – критически важный компонент электросистемы автомобиля, выполняющий функции коммутации высоких токов в цепи освещения.

Данная статья детально рассматривает принцип работы этого устройства, необходимые подготовительные операции перед установкой и пошаговую процедуру его корректного подключения.

Понимание этих аспектов обеспечивает надежную работу фар, предотвращает перегрузку штатной электропроводки и исключает риск выхода из строя дорогостоящих элементов системы освещения.

Принцип работы электромагнитного реле ближнего света

Электромагнитное реле ближнего света функционирует как управляемый переключатель силовой цепи фар. Его работа основана на преобразовании слабого управляющего сигнала от подрулевого переключателя в механическое движение, замыкающее высокотоковую цепь питания ламп. При подаче напряжения на катушку реле возникает электромагнитное поле, воздействующее на подвижные элементы конструкции.

Магнитное поле катушки преодолевает сопротивление возвратной пружины и притягивает якорь с закреплёнными силовыми контактами. Это движение физически соединяет клеммы питания, позволяя току от аккумулятора поступать к лампам ближнего света. При прекращении подачи управляющего напряжения электромагнитное поле исчезает, и пружина возвращает контакты в разомкнутое состояние.

Ключевые компоненты и их взаимодействие

Катушка индуктивности: создаёт магнитное поле при подаче управляющего напряжения 12В
Подвижный якорь: ферромагнитная пластина, перемещаемая магнитным полем
Силовые контакты: замыкают цепь питания ламп (ток до 15-20А)
Возвратная пружина: обеспечивает размыкание контактов при обесточивании катушки

Цикл работы реле:

Водитель активирует подрулевой переключатель ближнего света
Управляющее напряжение поступает на клеммы катушки реле
Образованное магнитное поле притягивает якорь
Подвижные контакты замыкаются с неподвижными клеммами
Ток от аккумулятора поступает через реле к лампам фар
При выключении переключателя катушка обесточивается
Пружина возвращает якорь в исходное положение
Контакты размыкаются, прерывая питание ламп

Характеристики рабочих состояний:

Параметр	Состояние "Включено"	Состояние "Выключено"
Напряжение на катушке	12-14В	0В
Положение якоря	Притянут к сердечнику	Отведён пружиной
Состояние контактов	Замкнуты	Разомкнуты
Ток через лампы	8-12А (на фару)	0А

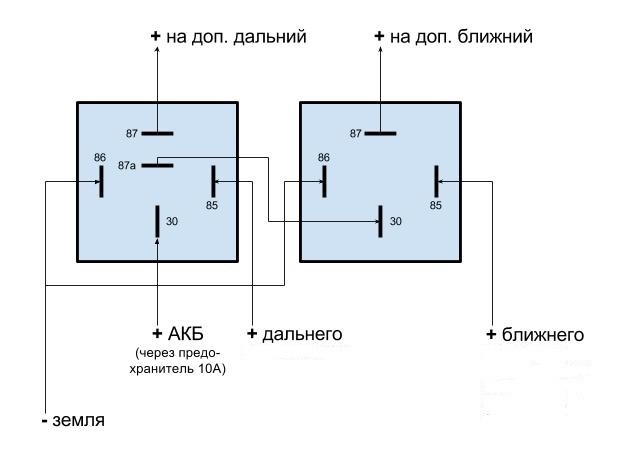

Типичная электрическая схема включения реле

Стандартная схема подключения реле ближнего света автомобиля использует устройство для коммутации высокого тока ламп через маломощный управляющий сигнал от подрулевого переключателя. Это защищает контакты выключателя от перегрева и продлевает их ресурс.

Основными элементами схемы являются: источник питания (аккумулятор), подрулевой переключатель света, предохранитель, электромагнитное реле и лампы ближнего света. Реле физически разделяет цепи управления и силовые линии питания фар.

Компоненты и соединения

Ключевые подключения выполняются следующим образом:

Контакт 85 реле: соединяется с массой кузова (через болт крепления или отдельный провод)
Контакт 86 реле: подключается к выходу подрулевого переключателя ближнего света
Контакт 30 реле: запитывается от аккумулятора через предохранитель (номинал зависит от мощности ламп)
Контакт 87 реле: подает напряжение на лампы фар (параллельно для левой и правой ламп)

Контакт реле	Назначение	Тип цепи
85	Масса катушки	Управление
86	+12В от переключателя	Управление
30	+12В от АКБ (через предохранитель)	Силовая
87	Выход на лампы	Силовая

При активации подрулевого переключателя напряжение подается на катушку реле (контакт 86). Возникающее магнитное поле замыкает силовые контакты (30-87), передавая ток от аккумулятора непосредственно к лампам. Предохранитель в цепи контакта 30 защищает проводку от короткого замыкания.

Определение места установки реле в моторном отсеке

Поиск оптимального расположения реле ближнего света начинается с анализа конструкции конкретного автомобиля. Изучите заводскую монтажную схему, прилагаемую к сервисной документации, чтобы идентифицировать штатные точки крепления реле или рекомендуемые зоны монтажа. Обратите внимание на маркировку разъёмов в блоке предохранителей – часто там предусмотрены резервные гнёзда, совместимые с типовыми реле.

Оцените физические ограничения: выбранная зона должна гарантировать защиту от прямого контакта с движущимися деталями (приводом ГРМ, вентилятором), вибрирующими элементами (двигатель, кронштейны) и источниками экстремального тепла (выпускной коллектор, турбина). Минимизируйте длину проводки до фары и источника питания, избегая участков с риском перетирания об острые кромки кузова.

Критерии выбора и практические рекомендации

Приоритетные зоны для монтажа:

Штатный блок реле/предохранителей – используйте свободные слоты, обеспечивающие защиту от влаги и механических повреждений.
Плоские поверхности перегородки моторного щита – надежно закрепите реле через штатные отверстия или кронштейн, исключив контакт с тормозными трубками/тросом газа.
Верхняя часть брызговика колеса – подходит при наличии заводских креплений, требует защиты от дорожной грязи.

Обязательные проверки перед фиксацией:

Доступность для подключения проводов и последующего обслуживания/замены.
Устойчивость к вибрации – корпус не должен касаться металлических деталей (проложите демпферную прокладку).
Удалённость от вентиляционных каналов подкапотного пространства, активно затягивающих воду при дожде.

Нежелательная зона	Причина
Нижняя часть радиаторной решётки	Прямой контакт с водой, грязью, дорожными реагентами
Кожух воздушного фильтра	Вибрация при работе двигателя, риск повреждения при замене фильтра
Над выпускным коллектором	Термическая деградация корпуса и контактов реле

После выбора позиции протестируйте установку «на сухую»: убедитесь, что реле не мешает закрытию капота, работе сервоприводов или замене расходных компонентов. Используйте пластиковые хомуты или штатные кронштейны для жёсткой фиксации, исключающей смещение.

Проверка состояния штатной проводки фары

Визуально осмотрите разъемы и провода фары на предмет механических повреждений: трещин, перегибов, следов перетирания или оплавления. Особое внимание уделите местам ввода проводов в корпус фары и точкам соединения с кузовом автомобиля. Проверьте целостность изоляции по всей длине жгута – даже мелкие трещины могут привести к окислению или короткому замыканию.

С помощью мультиметра в режиме "прозвонки" или измерения сопротивления убедитесь в отсутствии обрывов цепи. Проверьте каждый провод разъема фары: один щуп приложите к контакту разъема, другой – к соответствующей клемме на блоке предохранителей или реле (согласно электросхеме авто). Сопротивление должно стремиться к нулю – значительные показатели укажут на плохой контакт или повреждение жилы.

Диагностика целостности и изоляции

Тест на короткое замыкание: Отключите разъем фары и предохранитель цепи. Переведите мультиметр в режим измерения сопротивления. Одним щупом коснитесь проверяемого провода, другим – кузова авто. Показание ∞ (бесконечность) подтвердит отсутствие КЗ.
Проверка изоляции на массу: При включенном ближнем свете измерьте мультиметром (режим DCV) напряжение между "+" разъема фары и кузовом. Норма – 11.5-13.5V. Падение ниже 11V свидетельствует о плохом контакте "массы".

Параметр	Инструмент	Нормальное значение
Сопротивление цепи	Мультиметр (Ω)	0.1–0.5 Ом
Сопротивление изоляции	Мегаомметр	> 1 МОм
Падение напряжения	Мультиметр (VDC)	< 0.5V на участке

Важно: Перед проверкой отключите АКБ! Очистите контакты разъемов от окислов мелкой наждачной бумагой или специальным очистителем. Убедитесь, что клеммы плотно обжимают контакты лампы – ослабление приводит к перегреву и оплавлению пластика.

Подбор проводов нужного сечения для подключения

Определение оптимального сечения проводов критично для предотвращения перегрева и обеспечения стабильной работы цепи ближнего света. Недостаточное сечение приводит к падению напряжения, снижению яркости фар и риску возгорания из-за чрезмерного нагрева проводки.

Ключевым параметром для расчета является сила тока в цепи. Для стандартных ламп ближнего света мощностью 55W каждая (суммарно 110W) при напряжении 12V сила тока составит I = P / V = 110 / 12 ≈ 9.2A. Рекомендуется добавлять запас 25-30% для компенсации пиковых нагрузок.

Ток нагрузки (A)	Сечение провода (мм²)	Макс. длина (м)*
≤ 10	1.0	3.5
10-15	1.5	5.0
15-20	2.5	6.0

Инструменты и материалы для монтажа: подробный список

Правильный подбор инструментов и расходников напрямую влияет на скорость, безопасность и качество установки реле ближнего света. Отсутствие ключевых элементов может привести к повреждению проводки или некорректной работе системы освещения.

Перед началом работ обязательно проверьте комплектность материалов и исправность инструментов. Учитывайте специфику монтажа в автомобиле: устойчивость к вибрациям, температуре и влажности.

Основные инструменты:

Набор автомобильных отверток (крестовые, шлицевые)
Комбинированные пассатижи с изолированными ручками
Кусачки для провода
Стриппер для зачистки изоляции
Автомобильный мультиметр
Набор гаечных ключей (рожковых/накидных)
Кримпер для обжима клемм
Фонарик (при работе в труднодоступных местах)

Расходные материалы и комплектующие:

Реле ближнего света (тип, соответствующий модели авто)
Автомобильные провода (сечение 1.5-2.5 мм², разная цветовая маркировка)
Изолирующие клеммы "мама" и "папа"
Термоусадочные трубки (диаметры 3-6 мм)
Монтажная изолента (ПВХ или хлопковая)
Предохранитель номиналом, указанным в схеме подключения
Пластиковые хомуты для фиксации проводки
Диэлектрическая смазка для контактов

Дополнительно	Назначение
Схема электропроводки автомобиля	Точное определение точек подключения
Блок предохранителей (при замене штатного)	Установка реле в штатное место
Пробник напряжения	Поиск плюсовых проводов без мультиметра

Создание точек крепления реле к кузову автомобиля

Надежное крепление реле предотвращает вибрации, механические повреждения и обеспечивает стабильный контакт с "массой" через кузов. Место установки выбирают в защищенной зоне моторного отсека: вдали от подвижных элементов, источников тепла и прямого попадания воды.

Поверхность кузова в зоне монтажа тщательно очищают от грязи, ржавчины и ЛКП до чистого металла для гарантии электрического контакта. Обязательно применяют антикоррозийную обработку очищенного участка – цинкосодержащий грунт или консистентную смазку.

Способы фиксации реле

Использование штатных резьбовых отверстий: Крепление через родные точки кузова стандартным болтом М5-М6 с пружинной шайбой.
Сверление новых отверстий: При отсутствии подходящих точек – аккуратное сверление (Ø 5-6 мм) с последующей антикоррозийной обработкой кромок.
Кронштейны: Монтаж на Г-образные скобы, зафиксированные саморезами или болтами к статичным элементам конструкции.

Важно: При сверлении избегайте повреждения топливных магистралей, тормозных трубок и электропроводки. Фиксация двухсторонним скотчем допускается временно – такой метод ненадежен при вибрациях и перепадах температур.

Подключение силовых контактов реле к аккумулятору

Силовые контакты реле (обычно маркированные 30 и 87) подключаются в разрыв цепи питания ламп ближнего света. Контакт 30 соединяется напрямую с положительной клеммой аккумулятора через предохранитель, а контакт 87 направляется к потребителям – фарам. Это обеспечивает подачу основного тока через реле, минуя штатный выключатель в салоне.

Обязательно используйте медный провод с сечением не менее 1.5–2.5 мм², способный выдержать ток нагрузки (≈10–15 А). Предохранитель номиналом 15–20 А устанавливается в разрыв провода между клеммой аккумулятора и контактом 30 реле на расстоянии ≤20 см от источника питания. Это защищает цепь от короткого замыкания.

Порядок подключения

Зафиксируйте реле в сухом, защищенном от влаги месте.
Снимите изоляцию с проводов (5–7 мм) для контактов.
Подсоедините к контакту 30 провод с предохранителем, ведущий к плюсовой клемме АКБ.
Контакт 87 соедините с проводом, идущим к плюсовому входу ламп фар.
Убедитесь в надежности обжима клемм и отсутствии оголенных участков провода.

Контакт реле	Назначение подключения
30 (COM)	Плюс АКБ через предохранитель
87 (NO)	Выход на плюсовой провод фар

Соединение управляющих контактов с выключателем света

Определите управляющий контакт реле ближнего света (обычно маркируется 85 или 86) и соответствующий вывод на выключателе освещения в салоне автомобиля. Используйте мультиметр для проверки наличия напряжения на клемме выключателя при активации ближнего света фар.

Подготовьте два провода сечением 0.5–1.5 мм² с изоляцией разного цвета для визуального различия цепей. Снимите защитную обшивку под рулевой колонкой для доступа к контактам выключателя и монтажному блоку реле.

Последовательность подключения

Подсоедините первый провод к выводу 85 реле ближнего света
Второй провод подключите к клемме выключателя, подающей +12V при включении света
Заизолируйте соединения термоусадочными трубками или изолентой
Закрепите провода пластиковыми хомутами вдоль штатной проводки

Элемент	Тип контакта	Назначение провода
Реле (85)	Управляющий	Прием сигнала включения
Выключатель	Сигнальный	Подача +12V при активации

Проверьте работу: при включении ближнего света должно слышаться характерное щелчок срабатывания реле. Убедитесь в отсутствии нагрева проводов в течение 5-10 минут эксплуатации.

Избегайте прокладки проводов вблизи подвижных элементов рулевой колонки и острых кромок кузова. При наличии штатного разъема реле используйте переходные колодки для сохранения целостности заводской проводки.

Подключение выходных контактов реле к схеме фар

Определите клемму выхода силовой цепи реле (обычно маркируется 87 или 30), которая будет разрывать или подавать питание на фары. Провод от этой клеммы должен быть подключён к разрыву штатного плюсового кабеля питания фар или напрямую к их положительным клеммам, если реализуется параллельная схема управления.

Убедитесь, что сечение проводов соответствует потребляемой мощности ламп (минимум 1.5-2 мм² для галогенных фар). Обязательно устанавливайте предохранитель номиналом на 20-30% выше тока нагрузки в разрыв силового провода между реле и АКБ, расположив его максимально близко к плюсовой клемме аккумулятора.

Последовательность коммутации

Снимите минусовую клемму с АКБ перед началом работ
Подключите клемму 85 реле к массе кузова коротким проводом
Соедините клемму 86 с выходом штатного переключателя света через диод (анодом к реле)
Наденьте кембрики на все оголённые контакты

Клемма реле	Назначение
30	Питание от АКБ (через предохранитель)
87	Выход на + фары
85	Масса (-)
86	Управление от переключателя

Проверьте надёжность фиксации всех клемм в колодках реле и отсутствие перегибов проводов. После подключения протестируйте работу фар при включённом зажигании, контролируя отсутствие нагрева в местах соединений.

Маркировка проводов и защита соединений от коррозии

Цветовая маркировка проводов реле ближнего света унифицирована: силовой "+" от АКБ обозначается красным или оранжевым, управляющий контакт от выключателя – синим/зелёным, выход на фары – жёлтым или белым. Маркировка наносится на изоляцию термостойкой краской или цифровыми кембриками согласно схеме производителя. Обязательна проверка соответствия маркировки подключённым цепям перед коммутацией.

Коррозия контактов возникает при попадании влаги в зоны соединений, приводя к росту сопротивления, перегреву и отказу реле. Для защиты применяют термоусадочные трубки с клеевым слоем, полностью герметизирующие скрутки или клеммы. Альтернатива – заполнение колодок диэлектрической смазкой (типа Liqui Melly Silikon-Fett), вытесняющей воду и предотвращающей окисление.

Этапы обработки соединений

Зачистка контактов: удаление оксидного слоя ножом или абразивом.
Нанесение защиты:
- Для термоусадки – прогрев феном до усадки и вытекания клея.
- Для смазки – заполнение ⅔ объёма клеммника после обжима.
Изоляция точек подключения к кузову (масса) битумной лентой.

Материал	Способ нанесения	Критичные зоны
Термоусадочная трубка	Надеть до подключения, прогреть после	Пины реле, скрутки
Диэлектрическая смазка	Шприцем в клеммные колодки	Разъёмы фар, контакты массы
Герметик (силикон)	Нанесение поверх соединений	Клеммы АКБ, точки ввода в фару

Контрольный тест: после монтажа включить фары на 15 минут, проверить нагрев соединений рукой. Локальный перегрев (>60°C) указывает на плохой контакт или недостаточную защиту от окисления.

Изоляция соединений термоусадочной трубкой

Термоусадочная трубка обеспечивает надёжную герметизацию и механическую защиту скруток или клеммных соединений проводов реле ближнего света. Под воздействием тепла материал равномерно сжимается, плотно облегая контактную группу, исключая окисление и короткое замыкание. Этот метод превосходит изоленту благодаря долговечности, стойкости к влаге и вибрациям.

Перед монтажом отрежьте трубку с запасом 15–20 мм относительно изолируемого участка. Убедитесь, что её диаметр в несжатом состоянии на 30–40% превышает толщину соединения. Очистите провода от загрязнений и заусенцев, чтобы избежать повреждения материала при усадке.

Порядок изоляции соединения

Наденьте трубку на один провод до выполнения скрутки/обжима.
После создания электрического контакта сдвиньте трубку, полностью закрывая оголённые участки.
Прогрейте материал строительным феном или зажигалкой с расстояния 3–5 см, двигаясь от краёв к центру.

Контроль качества: Готовая изоляция не должна иметь пузырей, складок или непроплавленных участков. Проверьте адгезию трубки к проводам лёгким усилием на сдвиг.

Проверка отсутствия коротких замыканий перед тестом

Перед подачей напряжения на цепь реле ближнего света необходимо исключить наличие коротких замыканий в проводке. Для этого переведите мультиметр в режим прозвонки или измерения сопротивления (Ω). Отсоедините разъем реле и снимите клеммы с аккумулятора для обесточивания системы.

Проверьте сопротивление между следующими точками: провод управления реле (обычно тонкий провод от блока предохранителей) и масса автомобиля, а также между силовым контактом ламп (толстый провод) и массой. Показания мультиметра должны стремиться к бесконечности (OL) во всех случаях. Любое низкое сопротивление (близкое к 0 Ом) указывает на КЗ.

Критические точки контроля

Цепь управления: контакт 85/86 реле → масса
Силовая линия: контакт 30/87 реле → масса
Проводка фар: выход на лампы → кузов

Проверяемая цепь	Нормальное значение	Признак КЗ
Управляющая (85/86)	OL (обрыв)	0-5 Ом
Силовая (30/87)	OL (обрыв)	0-5 Ом
Питание ламп	OL (обрыв)	0-5 Ом

Важно: при обнаружении КЗ проверьте изоляцию проводов, состояние колодок реле и патронов ламп. Игнорирование этого этапа может привести к сгоранию нового реле или предохранителя при первом включении.

Тестирование работы цепи при включенном зажигании

Подайте напряжение на реле, подключив плюсовой щуп мультиметра к управляющему контакту (обычно 85 или 86), а минусовой – к массе кузова. При включенном зажигании и активированном ближнем свете прибор должен показать 12 В, подтверждая поступление сигнала от подрулевого переключателя.

Проверьте цепь нагрузки: установите мультиметр в режим вольтметра, подключите один щуп к выходному силовому контакту реле (контакт 87), а второй – к массе. Напряжение батареи (≈12 В) должно фиксироваться при включенном зажигании, что свидетельствует о срабатывании контактов реле и подаче энергии на лампы.

Дополнительные проверки цепи

Для комплексной диагностики выполните:

Тест сопротивления:
- Отсоедините фишку фары, замерьте сопротивление между плюсовым проводом и массой – значение должно соответствовать мощности лампы (например, 55 Вт ≈ 2.5 Ом)
Прозвон массы:
- При отключенном аккумуляторе прозвоните массовый провод фары и реле к кузову – сопротивление ≤ 0.5 Ом

Параметр	Норма	Отклонение
Напряжение на управляющем контакте	12±0.5 В	Обрыв в цепи переключателя
Напряжение на контакте 87	≥11.5 В	Неисправность реле/предохранителя
Сопротивление цепи ламп	2.4–3 Ом (55 Вт)	Перегорание нити/окисление контактов

Важно: При отсутствии напряжения на контакте 87 проверьте предохранитель цепи (обычно 10–15 А) и чистоту контактов в монтажном блоке – окислы вызывают падение напряжения до 8–9 В, что недостаточно для нормальной работы света.

Диагностика возможных ошибок подключения

После подключения реле ближнего света возможны сбои в работе системы освещения. Диагностика начинается с визуального осмотра цепей на предмет механических повреждений проводов, окисления контактов или неправильной фиксации разъемов. Обязательно проверяется соответствие маркировки клемм реле и схеме подключения конкретного автомобиля.

Используйте мультиметр для пошаговой проверки напряжения на ключевых точках цепи. Убедитесь в наличии питания на управляющем контакте реле при включенном зажигании и активации света. Отсутствие сигнала указывает на проблемы в цепи управления (предохранитель, рулевой переключатель, ЭБУ).

Типичные неисправности и методы устранения

Симптом	Вероятная причина	Способ проверки
Фары не включаются	Обрыв управляющего сигнала, неисправное реле	Замер напряжения на контакте 85 реле при включенном свете
Срабатывание предохранителя	Короткое замыкание в силовой цепи	Прозвонка проводов от АКБ к реле и к фарам на КЗ
Мигание света	Плохой контакт в разъемах, слабая масса	Проверка надежности соединений и зачистка контактов
Реле не отключается	Залипание контактов, ошибка в подключении	Тест реле на стенде, сверка со схемой распиновки

Проверка целостности цепи:
- Отсоедините АКБ перед тестированием
- Прозвоните мультиметром провода между реле и фарами
- Убедитесь в отсутствии сопротивления на участке "масса-кузов"
Тестирование реле:
- Подайте 12V на управляющие контакты (85-86)
- Проверьте замыкание силовых клемм (30-87)
- Отсутствие щелчка указывает на неисправность катушки

Важно: При замене реле используйте аналог с идентичными параметрами срабатывания и токовой нагрузкой. Ошибки в номиналах приведут к перегреву контактов или отказу системы.

Особенности подключения реле на разных моделях авто

Конструктивные различия автомобилей напрямую влияют на схему подключения реле ближнего света. Расположение монтажного блока, тип разъемов и маркировка проводов могут существенно отличаться даже в рамках одного автопроизводителя.

Наиболее критичным аспектом является идентификация управляющего сигнала фар, так как ошибочное подключение к цепям габаритов или ДХО приведет к некорректной работе системы. Требуется обязательная сверка с сервисной документацией конкретной модели.

Ключевые отличия в схемах подключения

Европейские производители (VW, Skoda, BMW):
- Управляющий сигнал чаще берется с переключателя света на рулевой колонке
- Требуется установка дополнительного предохранителя в цепи реле
Азиатские авто (Toyota, Kia, Hyundai):
- Используется сигнал с модуля кузовного контроля (BCM)
- Часто требуется подключение к CAN-шине для синхронизации
Американские модели (Ford, Chevrolet):
- Мощное реле интегрируется в центральный блок предохранителей
- Обязательное наличие диодной развязки для предотвращения обратных токов

При установке реле на авто с системой диагностики (CAN/LIN) необходимо использовать согласующие резисторы, иначе возможны ошибки бортового компьютера. Для машин с галогенными и ксеноновыми фарами применяются реле с разной нагрузочной способностью контактов.

Тип авто	Источник сигнала	Особенности монтажа
Старые ОКА/ВАЗ	Клемма "30" выключателя света	Прямое подключение без адаптеров
VAG группа (после 2010)	Блок управления светом J519	Требуется кодирование блока
Hyundai/Kia с LED	Мультиконтроллер	Обязательная установка балластного резистора

На автомобилях с функцией "день/ночь" в датчике освещенности необходимо дублировать управляющий сигнал через диод, чтобы избежать конфликта систем. При подключении к электромеханическим блокам предохранителей требуется усиление посадочных гнезд контактами большего сечения.

Правила безопасной эксплуатации реле ближнего света

Перед любыми манипуляциями с реле или электропроводкой транспортного средства обесточьте цепь, отсоединив отрицательную клемму аккумулятора. Это исключит риск короткого замыкания и поражения электрическим током при случайном контакте оголенных проводов с кузовом или другими токопроводящими элементами.

Используйте исключительно реле, технические характеристики которого (напряжение коммутации, токовая нагрузка) соответствуют параметрам цепи ближнего света, указанным в руководстве по эксплуатации автомобиля. Превышение допустимой нагрузки приведет к перегреву контактов, оплавлению корпуса и возможному возгоранию.

Ключевые требования при работе

Защита от влаги: Монтируйте реле в штатный монтажный блок или герметичный бокс, исключающий прямое попадание воды, снега и технических жидкостей. Коррозия контактов нарушает проводимость и вызывает перегрев.
Контроль соединений: Регулярно проверяйте плотность фиксации реле в разъеме и надежность обжатия/пайки проводов. Ослабленные контакты искрят, повышая температуру в зоне подключения.
Термоизоляция: Изолируйте реле и провода от нагретых элементов двигателя (выпускной коллектор, турбина) термостойкими материалами. Перегрев снижает ресурс компонента.

При замене перегоревшего реле обязательно установите причину срабатывания защиты – проверьте целостность проводки, отсутствие КЗ в цепи фар, исправность ламп и контактов разъемов. Установка нового реле без диагностики приведет к повторному выходу из строя.

Ситуация	Действия
Обнаружено оплавление корпуса реле	Немедленно отключите цепь, замените реле и проверьте нагрузку тестером
Посторонний запах гари в салоне	Остановите ТС, отключите свет и диагностируйте монтажный блок
Мигание фар при работе	Проверьте контакты реле и надежность заземления кузова

Запрещено устанавливать реле с механическими повреждениями корпуса или подозрением на внутреннее залипание контактов. Используйте специализированные предохранители номиналом, строго соответствующим проектной документации автомобиля – самодельные "жучки" недопустимы.

Список источников

При подготовке статьи о реле ближнего света использовались специализированные технические материалы, обеспечивающие достоверное описание принципов работы, процедур подготовки и подключения устройства. Основной акцент сделан на источниках, раскрывающих практические аспекты автомобильной электроники.

Ключевыми ресурсами выступили руководства по ремонту транспортных средств, нормативная документация, а также экспертные публикации в области автоэлектрики. Все источники прошли проверку на соответствие актуальным стандартам и техническим требованиям.

Руководства по эксплуатации и ремонту: Официальные мануалы производителей автомобилей (на примере моделей ВАЗ, Volkswagen, Kia), разделы по электрооборудованию и схемам подключения фар.
Техническая документация производителей реле: Каталоги и спецификации компаний Bosch, HELLA, Omron с параметрами контактов, нагрузочными характеристиками и схемами распиновки.
Учебные пособия по автоэлектрике: Книги "Электрооборудование автомобилей" (В.В. Головин), "Автомобильные датчики и реле" (П.А. Гельман).
Отраслевые стандарты: ГОСТ Р 41.48-2004 (Правила ЕЭК ООН №48) по требованиям к световым приборам, ГОСТ 3940-84 на электрооборудование ТС.
Экспертные статьи: Публикации в журналах "Автоэлектроника" и "За рулём", посвящённые диагностике и модернизации цепей освещения.
Профессиональные видеокурсы: Инструкции по работе с релейными блоками от автосервисов "Автоэлектрик-Мастер" и образовательного проекта "Электроника в автомобиле".
Протоколы испытаний: Отчёты лабораторий по тестированию реле на ресурс работы и устойчивость к перегрузкам (данные НИИ Автоприборов).
