Радиатор отопителя для Калины с кондиционером - поломки и замена

Статья обновлена: 18.08.2025

Радиатор отопителя (печка) – ключевой элемент системы обогрева, вентиляции и кондиционирования (СОВиК) автомобиля Lada Kalina.

В комплектации с кондиционером этот узел обеспечивает не только подачу теплого воздуха в салон зимой, но и эффективное охлаждение кондиционером летом, будучи частью единого теплообменного модуля.

Неисправность радиатора (течь, засор) приводит к потере эффективности обогрева салона и может повлиять на работу кондиционера, требуя немедленного вмешательства.

Данная статья детально рассматривает устройство, технические параметры радиатора отопителя для Калины с кондиционером и предоставляет пошаговые инструкции по его замене.

Расположение радиатора печки Калины с кондиционером в моторном отсеке

В автомобилях Lada Kalina, оснащенных системой кондиционирования воздуха, радиатор отопителя (печки) располагается в центральной части моторного отсека, в подкапотном пространстве, непосредственно за передней панелью салона (торпедо). Его местоположение определено конструкцией отопительно-вентиляционного агрегата (ОВА), куда он интегрирован как основной теплообменник.

Ключевой особенностью расположения радиатора печки на Калине с кондиционером является его размещение позади испарителя кондиционера. Испаритель кондиционера занимает позицию ближе к передней части моторного отсека, непосредственно за радиаторной решеткой и основным радиатором охлаждения двигателя, в то время как радиатор отопителя находится глубже, ближе к перегородке салона.

Особенности доступа и соседние компоненты

Такая компоновка (радиатор отопителя за испарителем кондиционера) имеет важные последствия для доступа и замены:

• Доступность: Радиатор печки не виден напрямую при открытии капота без проведения демонтажных работ.
• Путь доступа: Для визуального осмотра или замены радиатора отопителя необходимо сначала демонтировать испаритель кондиционера вместе с его корпусом (или обеспечить к нему максимальный доступ, что обычно все равно требует его частичного сдвига).
• Соседние элементы: Помимо испарителя кондиционера, в непосредственной близости находятся:
  • Основной радиатор охлаждения двигателя (спереди).
  • Вентилятор радиатора.
  • Кронштейны и элементы крепления агрегатов.
  • Шланги системы охлаждения двигателя (подводящий и отводящий к радиатору печки).
  • Трубки системы кондиционирования (подводящая и отводящая к испарителю).
  • Элементы крепления передней панели салона.

Примерные расстояния и ориентация ключевых компонентов:

Компонент	Относительное положение к радиатору печки	Примечание
Испаритель кондиционера	Непосредственно перед радиатором печки	Основное препятствие для доступа
Радиатор охлаждения двигателя	Впереди испарителя кондиционера	Первый ряд теплообменников
Перегородка салона (торпедо)	Непосредственно за радиатором печки	Радиатор печки встроен в корпус ОВА за перегородкой
Шланги ОЖ	Слева и справа от узла ОВА	Подвод (нижний) и отвод (верхний)

Важно: Из-за расположения радиатора отопителя позади блока испарителя кондиционера, практически любая операция по его замене на Калине с кондиционером требует обязательного демонтажа или значительного смещения узла кондиционера (испарителя вместе с трубками, после вакуумирования системы). Это существенно усложняет процедуру по сравнению с моделями без кондиционера. Необходимо также аккуратно обращаться с трубками кондиционера во избежание их повреждения и утечки хладагента, и соблюдать процедуру слива и последующей заправки охлаждающей жидкости.

Принцип работы радиатора отопителя в контуре системы охлаждения двигателя

Радиатор отопителя интегрирован в магистраль системы охлаждения двигателя последовательно или параллельно, в зависимости от конструкции. Антифриз, нагретый двигателем до 90–105°C, циркулирует через патрубки радиатора печки при открытом кране отопителя. Тепло от жидкости передается алюминиевым или медным трубкам и пластинам теплообменника.

При активации вентилятора салона (через панель управления) воздушный поток проходит через соты нагретого радиатора. Теплообмен повышает температуру воздуха, который затем распределяется по воздуховодам в зоны ног, лобового стекла и центральных дефлекторов. Интенсивность обогрева регулируется скоростью вентилятора и положением заслонок.

Ключевые особенности циркуляции

Циркуляция антифриза обеспечивается помпой системы охлаждения, при этом поток через радиатор печки регулируется:

• Механическим краном с тросовым приводом (рукоятка на панели)
• Электрическим клапаном (в современных версиях)

При закрытом кране/клапане антифриз движется по основному контуру через радиатор двигателя. При открытии – часть потока перенаправляется через радиатор отопителя по схеме:

1. Нагретая жидкость из ГБЦ → подводящий патрубок печки
2. Теплообмен в салоне → отводящий патрубок
3. Возврат в водяной насос (помпу) через трубку обратки

Состояние крана	Поток антифриза	Теплоотдача
Открыт	Прямое прохождение через радиатор	Максимальный обогрев салона
Закрыт	Жидкость движется в обход (байпас)	Холодный воздух из дефлекторов

Неисправности (засор, течь) нарушают циркуляцию, снижая эффективность печки и провоцируя перегрев двигателя из-за нарушения общего теплосъема.

Конструктивные особенности радиатора для модификаций с климатической установкой

Радиатор отопителя в комплектации с кондиционером отличается увеличенными габаритами теплообменного блока для компенсации тепловой нагрузки от испарителя климатической установки. Пластиковый бачок оснащен усиленными крепежными точками, интегрированными с корпусом печки, что обеспечивает устойчивость к вибрациям при совместной работе систем.

Алюминиевые трубки радиатора имеют переменное сечение для оптимизации потока охлаждающей жидкости, а медные паяные соединения между трубками и охлаждающими пластинами усилены против коррозии. Конструкция патрубков предусматривает изгибы под 45° для обхода элементов климат-контроля и предотвращения перегибов шлангов.

Ключевые отличия от базовой версии

• Двухконтурная система креплений – нижние кронштейны совмещены с посадочным гнездом испарителя кондиционера
• Усиленная защита сердцевины – дополнительные алюминиевые ребра жесткости по торцам
• Лабиринтовая форма трубок охлаждения с зонированием теплоотдачи
• Интегрированные дренажные каналы в нижней части для отвода конденсата от испарителя

Материалы корпуса и трубок

Основу конструкции радиатора отопителя для Лады Калины с кондиционером составляют алюминиевый теплообменный блок и пластиковый расширительный бачок. Трубки и пластины сердечника изготавливаются из алюминиевых сплавов, обеспечивающих высокую теплопроводность. Бачок выполнен из термостойкого технического пластика, устойчивого к воздействию охлаждающих жидкостей и перепадам температур.

Алюминиевый сердечник отвечает за эффективную передачу тепла от антифриза к воздушному потоку. Пластиковый бачок герметично крепится к алюминиевой основе через резиновые уплотнители, формируя каналы для циркуляции жидкости. Такая комбинация материалов снижает общий вес узла и оптимизирует производственные затраты.

Ключевые особенности материалов

Компонент	Материал	Преимущества	Недостатки
Сердечник (трубки, пластины)	Алюминиевый сплав	Высокая теплопроводность (200-220 Вт/м·К), коррозионная стойкость	Уязвимость к электрохимической коррозии при смешивании антифризов
Расширительный бачок	Стеклонаполненный полиамид (PA6-GF30)	Малый вес, устойчивость к химикатам, герметичность	Хрупкость при старении, риск трещин от вибраций

Эксплуатационные ограничения связаны с температурными деформациями: коэффициент расширения пластика в 3 раза выше алюминия. Для компенсации применяются:

• Эластичные резиновые прокладки между металлом и пластиком
• Конструктивные зазоры в креплениях
• Специальные клеевые составы с высокой адгезией

Типичные проблемы при эксплуатации:

1. Пластиковый бачок: Появление трещин на швах или горловине из-за термоциклирования
2. Алюминиевые трубки: Засоры от низкокачественного антифриза или коррозия
3. Соединения: Разгерметизация стыков при перегреве свыше +130°C

Интеграция с системой воздуховодов и распределителями потоков

Радиатор отопителя Калины с кондиционером физически встраивается в общий модуль климатической установки, расположенный за панелью приборов. Его медные или алюминиевые трубки и пластины теплообменника напрямую контактируют с воздушными каналами, обеспечивая нагрев потока, проходящего через испаритель кондиционера. Герметичность соединения корпуса радиатора с пластиковыми воздуховодами обеспечивается резиновыми уплотнителями, предотвращающими утечки нагретого воздуха в непредназначенные полости.

Потоки воздуха управляются заслонками, регулируемыми с панели управления: центральный распределитель направляет воздух к дефлекторам лобового стекла, центральным соплам или в ножную зону, а дополнительная заслонка рециркуляции переключает между забором наружного воздуха и циркуляцией салонного. Электроприводы заслонок и температурный датчик на выходе из радиатора интегрированы в систему управления двигателем (ЭБУ), которая на основе заданных параметров регулирует скорость вентилятора и положение клапана подачи антифриза.

Ключевые особенности взаимодействия компонентов

• Двухконтурная система: Радиатор и испаритель кондиционера расположены последовательно в одном корпусе, что позволяет комбинировать нагрев и охлаждение воздуха в едином потоке.
• Терморегуляция: Смесительная заслонка регулирует пропорцию воздуха, проходящего через радиатор и минуя его, обеспечивая плавное изменение температуры подачи.
• Защита от замерзания: Датчик температуры после радиатора передает данные ЭБУ для ограничения производительности кондиционера при риске обледенения испарителя.

Элемент	Функция в интеграции	Последствия неисправности
Резиновые уплотнители	Герметизация стыков	Утечки воздуха, снижение КПД обогрева/охлаждения
Сервоприводы заслонок	Точное распределение потоков	Некорректное направление воздуха, заклинивание режимов
Датчик температуры	Контроль нагрева антифриза	Ошибки ЭБУ, сбои в работе климат-контроля

При замене радиатора критически важно восстановить целостность уплотнений и правильность позиционирования относительно воздушных каналов. Малейшие перекосы или повреждение посадочных мест приведут к нарушению балансировки потоков между отопителем и кондиционером, что проявится неравномерным прогревом салона или образованием конденсата на испарителе.

Трубки подвода и отвода охлаждающей жидкости обеспечивают циркуляцию антифриза через радиатор отопителя. Они подключены к штуцерам теплообменника и проходят через моторный щит в подкапотное пространство, соединяясь с контурами системы охлаждения двигателя.

Верное подключение трубок критично для эффективной работы печки: подвод горячего антифриза осуществляется к верхнему штуцеру радиатора, отвод охлаждённой жидкости – от нижнего. Перепутывание приводит к снижению теплоотдачи и образованию воздушных пробок.

Трубки подвода и отвода охлаждающей жидкости: диаметры и расположение

Параметр	Трубка подвода	Трубка отвода
Внутренний диаметр	16 мм	16 мм
Наружный диаметр	22 мм	22 мм
Расположение штуцеров на радиаторе	Верхний	Нижний
Ориентир в моторном отсеке	Ближе к расширительному бачку (водительская сторона)	Ближе к аккумулятору (пассажирская сторона)

Обе трубки выполнены из термостойкой резины с армированием, имеют идентичный диаметр, но разную маршрутизацию. Для исключения ошибок при сборке рекомендуется метить их перед демонтажем. Особенности подключения для модификаций с кондиционером:

• Трасса трубок частично перекрыта элементами блока кондиционера
• Для доступа к хомутам требуется временно снять воздуховоды испарителя
• Обязательна проверка на перегибы после установки – заломы нарушают циркуляцию

Расположение штуцеров для подсоединения патрубков системы охлаждения

Штуцеры радиатора отопителя расположены в моторном отсеке Лады Калины с кондиционером, на его задней металлической части. Они выведены через технологическое отверстие в перегородке моторного щита (оторочке) в направлении салона автомобиля. Оба элемента находятся в верхней зоне узла, со смещением к водительской стороне кузова.

Верхний штуцер предназначен для подключения подающего патрубка от термостата или рубашки двигателя. Нижний штуцер служит для присоединения обратного патрубка, ведущего к водяному насосу. Расстояние между центрами штуцеров стандартизировано под заводские резиновые трубки диаметром 32 мм. Ориентация элементов обеспечивает свободный монтаж без перегибов магистралей.

Особенности подключения:

• Подающий штуцер (верхний) оснащен конусообразным наконечником для герметичной фиксации хомута
• Обратный штуцер (нижний) имеет конструктивный выступ для защиты от неправильной сборки
• Резьбовые соединения отсутствуют – крепление исключительно силовыми хомутами типа "червяк"

Взаимодействие с электровентилятором отопителя салона

Электровентилятор отопителя (печки) обеспечивает циркуляцию воздуха через радиатор и салонный фильтр, регулируя интенсивность обдува. Его исправность напрямую влияет на эффективность работы системы отопления и кондиционирования Калины.

При активации климат-контроля или ручного управления обдувом вентилятор получает питание через реле и резистор (для плавной регулировки скорости). Неисправности проявляются отсутствием вращения, шумом, работой только на максимальных оборотах или хаотичным изменением скорости.

Диагностика и влияние на систему

Ключевые этапы проверки:

• Предохранители и реле: Осмотр элементов в монтажном блоке (F16 30A, реле К6).
• Резистор (добавочное сопротивление): Тестирование мультиметром на обрыв/перегорание спиралей при проблемах со средними скоростями.
• Электродвигатель: Подача +12В напрямую на клеммы для проверки запуска и оценки шума подшипников.
• Управляющие сигналы: Контроль напряжения на разъеме при переключении скоростей.

Последствия нерабочего вентилятора для кондиционера:

Ситуация	Результат
Остановка вентилятора при включенном кондиционере	Обмерзание радиатора испарителя, падение эффективности охлаждения, риск гидроудара компрессора
Работа только на max скорости	Шум, повышенная нагрузка на проводку, невозможность точной регулировки температуры

Замена выполняется после снятия бардачка и декоративных панелей. Крепеж вентилятора (обычно 3-4 болта) расположен внутри воздуховода. При установке нового узла обязательна очистка дренажного канала и проверка герметичности воздушных магистралей.

Теплообменная сердцевина: конструкция пластин и трубок

Теплообменная сердцевина радиатора отопителя Лады Калины представляет собой биметаллический узел, где алюминиевые пластины обеспечивают интенсивную теплопередачу, а медные трубки гарантируют прочность и устойчивость к вибрациям. Такая комбинация материалов оптимизирует эффективность нагрева салонного воздуха при минимальном гидравлическом сопротивлении контура охлаждающей жидкости.

Конструктивно сердцевина собрана в виде вертикального блока с двумя горизонтальными бачками (входным и выходным), соединёнными пучком параллельных трубок. На трубки в шахматном порядке нанизаны тонкие гофрированные пластины, увеличивающие площадь теплоотдачи. Герметизация соединений обеспечивается пайкой высокотемпературным припоем.

Ключевые особенности конструкции

Трубки:

• Материал: медь (толщина стенки 0.2–0.3 мм)
• Диаметр: 6–8 мм, овальное сечение для лучшего контакта с пластинами
• Расположение: 3–4 ряда в глубину, 10–12 штук в ряду

Пластины:

• Материал: алюминиевая лента (толщина 0.08–0.1 мм)
• Профиль: S-образная гофрировка для турбулизации воздушного потока
• Плотность набивки: 8–12 пластин на 1 см длины трубки

Параметр	Значение	Назначение
Шаг пластин	2.0–2.5 мм	Предотвращение забивания пылью
Глубина пучка	45–55 мм	Компактность при сохранении КПД
Пайка трубок	Высокотемпературная	Защита от коррозионных процессов

Важно: Гофрировка пластин направлена перпендикулярно потоку воздуха – это создаёт вихревые зоны, разрушая пограничный слой и усиливая теплосъём. Трубки в зоне пайки с бачками имеют развальцовку для увеличения площади контакта.

Неисправности сердцевины (засорение трубок накипью, разрушение пластин от вибрации) требуют замены узла целиком из-за неремонтопригодности конструкции. При установке нового элемента критичен контроль герметичности соединений с патрубками печки.

Зависимость эффективности обогрева от состояния сот

Состояние сот радиатора отопителя напрямую определяет интенсивность теплообмена между антифризом и воздушным потоком. Чем больше площадь неповреждённых и чистых сот, тем эффективнее передаётся тепловая энергия от нагретой жидкости к воздуху, направляемому в салон. Микроканалы должны сохранять целостность и геометрию для обеспечения ламинарного движения антифриза без зон застоя.

Загрязнение или деформация ячеек критически снижает производительность системы. Наружное забивание пылью, пухом или насекомыми создаёт теплоизолирующий барьер, блокирующий конвекцию. Внутренние отложения (накипь, коррозия) сужают проток для антифриза, уменьшая объём теплоносителя, участвующего в теплообмене. Механические повреждения (замятия, трещины) сокращают полезную площадь поверхности радиатора.

Ключевые факторы влияния

• Теплопередача: Сужение каналов на 20-30% снижает нагрев воздуха на 15-25°C из-за уменьшения контактной площади металла с жидкостью и воздухом.
• Аэродинамика: Деформированные соты создают турбулентность, уменьшая скорость и объём продуваемого воздуха через радиатор.
• Гидравлическое сопротивление: Отложения внутри каналов повышают нагрузку на помпу, замедляют циркуляцию антифриза и провоцируют локальный перегрев двигателя.

Состояние сот	Воздействие на обогрев	Косвенные последствия
Идеально чистые, без дефектов	Максимальная теплоотдача, быстрый прогев салона	Нормальное давление в системе охлаждения
Загрязнённые снаружи (пыль, пух)	Снижение температуры воздуха на выходе на 10-15°C	Перегрузка вентилятора, повышенный шум
Загрязнённые внутри (накипь, ржавчина)	Неравномерный прогрев, холодные зоны на радиаторе	Риск заклинивания термостата, перегрев ДВС
Механически повреждённые	Резкое падение эффективности (до 40-50%)	Утечки антифриза, воздушные пробки в печке

Для поддержания КПД радиатора обязательна регулярная очистка наружных сот от засоров и промывка системы охлаждения. При обнаружении деформации или глубокой коррозии ячеек восстановление невозможно – требуется замена узла. Игнорирование проблем приводит к хроническому недостатку тепла в салоне и риску перегрева силового агрегата.

Совместимость радиаторов для версий с кондиционером и без

Конструкция радиатора отопителя на Калине напрямую зависит от наличия штатной системы кондиционирования в автомобиле. Основное отличие заключается в габаритах и расположении патрубков, обусловленных необходимостью размещения испарителя кондиционера в общем блоке печки.

Версия с кондиционером использует радиатор меньшей высоты и с вынесенными в левую сторону (по ходу движения) патрубками. Это позволяет компактно установить его рядом с испарителем в ограниченном пространстве монтажного отсека. Радиатор для машин без кондиционера имеет большую высоту и центральное расположение патрубков.

Ключевые аспекты совместимости

• Взаимозаменяемость отсутствует: Установка радиатора от версии без кондиционера на машину с кондиционером (и наоборот) физически невозможна из-за различий в габаритах, форме и месте подключения шлангов.
• Разные крепления и посадочные места: Блок отопителя имеет разную конструкцию под каждый тип радиатора. Крепежные элементы и уплотнители также не совпадают.
• Ориентация по VIN или комплектации: При заказе нового радиатора обязательно указывается наличие кондиционера в автомобиле (оригинальные номера: 11180-8101020-00 - без кондиционера, 11180-8101020-10 - с кондиционером).

Параметр	С кондиционером	Без кондиционера
Высота радиатора	Меньшая	Большая
Расположение патрубков	Смещены влево	Центральное
Совместимый блок печки	Только для кондиционера	Только без кондиционера

Попытка установки неподходящего радиатора приведет к невозможности сборки узла отопителя, повреждению деталей или некорректной работе системы обогрева. Используйте строго соответствующий тип радиатора, подтвержденный каталожным номером или описанием комплектации вашего автомобиля.

Габаритные размеры корпуса радиатора печки Калины

Корпус радиатора отопителя для Лада Калина с кондиционером обладает строго выверенными габаритами, обеспечивающими точную установку в ограниченное пространство торпедо. Эти параметры критичны для совместимости с системой воздуховодов и крепежными элементами кузова.

Отклонение от стандартных размеров даже на несколько миллиметров может привести к проблемам при монтаже, нарушению герметичности магистралей охлаждения или механическим повреждениям смежных компонентов. Габариты также влияют на эффективность теплообмена и обдува салона.

Типовые размеры корпуса

Параметр	Значение (мм)
Общая длина (по патрубкам)	≈350-360
Ширина сердечника	≈290-300
Высота сердечника	≈190-200
Толщина сердцевины	≈32-35
Диаметр входного/выходного патрубков	30 (стандарт)

Теплоотдающая поверхность: площадь и влияние на КПД

Теплоотдающая поверхность радиатора отопителя в Ладе Калине с кондиционером представляет собой совокупность трубок и пластин (ламелей), контактирующих с воздушным потоком. Именно через эту поверхность происходит передача тепла от разогретой охлаждающей жидкости салонному воздуху. Чем больше площадь этой поверхности, тем эффективнее осуществляется теплообмен.

Площадь поверхности напрямую определяет КПД радиатора. Увеличенная площадь позволяет отвести больше тепла при тех же температурных условиях потока ОЖ и воздуха. Однако в модификациях с кондиционером доступное пространство под панелью ограничено, что вынуждает конструкторов искать компромисс между габаритами радиатора и его производительностью.

Факторы влияния площади поверхности на работу отопителя

Ключевые аспекты взаимосвязи площади теплоотдачи и эффективности:

• Интенсивность нагрева: Большая площадь ускоряет прогрев салона за счёт максимального извлечения тепла из ОЖ.
• Сопротивление воздушному потоку: Увеличенная поверхность требует более мощного вентилятора для преодоления аэродинамического сопротивления плотных ламелей.
• Уязвимость к загрязнениям: Густые пластины радиатора быстрее забиваются пылью и пухом, резко снижая реальную рабочую площадь и КПД.

Параметр	Влияние на КПД	Особенности для Калины с кондиционером
Плотность ламелей	Повышает теплоотдачу, но усиливает сопротивление воздуху	Ограничена размерами блока испарителя кондиционера
Число трубок	Увеличивает площадь контакта с ОЖ	Трубки тоньше стандартных для компенсации нехватки места
Чистота поверхности	Загрязнения снижают эффективную площадь до 30-50%	Доступ для очистки затруднён из-за сложной компоновки узлов

При уменьшении рабочей площади (из-за засора, деформации ламелей или внутренних отложений) КПД радиатора падает. Это проявляется в слабом нагреве воздуха даже на горячем двигателе, увеличении времени прогрева салона и необходимости постоянно включать высокие скорости вентилятора. В условиях нехватки места радиаторы для версий с кондиционером изначально имеют оптимизированную, но не максимально возможную площадь теплообмена, делая их особенно чувствительными к потере эффективности.

Рабочее давление в системе охлаждения для штатной работы

Штатное рабочее давление в системе охлаждения двигателя Лада Калина с кондиционером составляет 1.1–1.5 бар (атмосфер) при достижении нормальной рабочей температуры (90–95°C). Это давление формируется за счет расширения нагретой охлаждающей жидкости и герметичности системы, контролируемой клапаном в крышке расширительного бачка. Повышенное давление критически важно для увеличения температуры кипения антифриза до ~110-120°C, предотвращая парообразование и локальный перегрев деталей двигателя.

Нарушение рабочего давления напрямую влияет на эффективность радиатора отопителя: при снижении давления ухудшается циркуляция ОЖ через его тонкие трубки, снижая теплоотдачу в салон. Превышение давления (выше 1.5–1.7 бар) вызывает разгерметизацию соединений, деформацию пластиковых элементов или разрушение сердцевины радиатора печки. Особенно опасно для алюминиевых радиаторов, чувствительных к механическим нагрузкам.

Факторы поддержания и контроля давления

Ключевые элементы, обеспечивающие стабильность давления:

• Крышка расширительного бачка: Содержит двухклапанный механизм (паровой и воздушный). Паровой клапан стравливает избыток давления при 1.1–1.5 бар, воздушный – впускает воздух при остывании.
• Целостность системы: Трещины в бачке, изношенные патрубки, коррозия радиаторов или прокладки ГБЦ приводят к утечкам и падению давления.
• Качество ОЖ: Старая или разбавленная водой жидкость теряет антикоррозионные свойства и провоцирует засоры, нарушающие циркуляцию и теплообмен.

Параметр	Нормальное значение	Последствия отклонения
Рабочее давление (прогретый двигатель)	1.1–1.5 бар	Оптимальная теплоотдача печки, защита от перегрева
Срабатывание клапана крышки	1.1–1.5 бар (открытие)	Разрушение радиаторов/патрубков (выше нормы), закипание ОЖ (ниже нормы)

При замене радиатора отопителя обязательно проверяется:

1. Давление открытия клапана новой крышки бачка (должно соответствовать 1.1–1.5 бар).
2. Герметичность всех соединений патрубков печки после сборки (тест опрессовкой системы под 1.5–2.0 бар).
3. Отсутствие воздушных пробок в контуре отопителя (прокачка системы).

Максимально допустимая температура теплоносителя (антифриза)

Для штатной работы системы охлаждения двигателя и отопителя салона Lada Kalina с кондиционером критически важна стабильность теплового режима. Производитель устанавливает строгие параметры для теплоносителя, обеспечивающие сохранность резиновых уплотнений, пластиковых элементов радиатора и патрубков.

Максимальная рабочая температура антифриза в контуре не должна превышать 120°C при давлении в системе 1,5 атм. Превышение этого порога ведёт к закипанию жидкости (даже при использовании качественных составов), деформации пластиковых деталей радиатора печки, разрыву патрубков или выдавливанию прокладок.

Факторы риска и последствия перегрева

Критический нагрев антифриза чаще всего вызывается:

• Неисправностью термостата (заклинивание в закрытом положении)
• Проблемами с вентилятором радиатора (обрыв проводов, отказ датчика, поломка двигателя)
• Завоздушиванием системы (образование пробок, нарушающих циркуляцию)
• Сильным загрязнением радиаторов (основного или кондиционера)

Результатом длительного воздействия температуры свыше 120°C становятся:

1. Разгерметизация алюминиево-пластикового радиатора печки (трещины бачков, пайки трубок).
2. Разбухание и разрушение резиновых уплотнителей крана отопителя.
3. Потеря антифризом защитных свойств (выпадение осадка, засорение тонких трубок радиатора).

Параметр	Значение	Примечание
Номинальная рабочая температура	90–105°C	Штатный режим движения
Критический порог	120°C	Давление 1.5 атм
Температура кипения антифриза (50% концентрат)	110–112°C	Без давления в системе

Важно: Используйте только антифризы, одобренные АвтоВАЗом (типа G12 или G12+). Некачественные или смешанные составы теряют устойчивость к высоким температурам, провоцируя коррозию и аварийный перегрев.

Объем циркулирующей через радиатор охлаждающей жидкости

Радиатор отопителя Калины интегрирован в малый контур системы охлаждения двигателя. Общий объем антифриза в системе составляет 7,8 литра для моделей с кондиционером, при этом через радиатор печки проходит примерно 15-20% от общего потока жидкости при работающем насосе. Пропускная способность теплообменника рассчитана на эффективный прогват салона без создания избыточного гидравлического сопротивления.

Точный объем жидкости, циркулирующей непосредственно через радиатор отопителя, зависит от положения термостата и клапана печки. При полностью открытом кране отопителя и прогретом двигателе скорость потока через радиатор достигает 6-8 л/мин. Конструкция патрубков (диаметр 32 мм) и сердцевины обеспечивает минимальные потери давления в системе.

Факторы влияния на циркуляцию

• Производительность помпы: создает давление до 1 бар
• Состояние термостата - раннее открытие снижает поток
• Забитость сот радиатора - уменьшает сечение для жидкости
• Воздушные пробки - нарушают равномерность потока

Параметр	Значение
Диаметр входного патрубка	32 мм
Рекомендуемый объем ОЖ в системе	7,8 л
Расчетная скорость потока	6-8 л/мин

При замене радиатора отопителя критично соблюдать объем заливаемой охлаждающей жидкости - недостаток ОЖ приведет к воздушным пробкам и снижению эффективности обогрева. После установки нового теплообменника требуется прокачка системы с прогревом двигателя до открытия термостата при оборотах 2500-3000 об/мин.

Резьбовые соединения и типы уплотнителей штуцеров

Резьбовые соединения шлангов охлаждения со штуцерами радиатора отопителя Лада Калина с кондиционером являются критически важными узлами для обеспечения герметичности системы. Нарушение их целостности приводит к утечке охлаждающей жидкости, перегреву двигателя и выходу из строя печки. Основные типы соединений на этих узлах – конические резьбовые (использующие конусную затяжку для герметизации) и фланцевые с уплотнительными элементами.

Качество уплотнения напрямую влияет на надежность и долговечность соединения, подверженного вибрациям, тепловым расширениям и давлению антифриза. Неправильный подбор или износ уплотнителя – частая причина течей, требующая немедленного вмешательства. При замене радиатора или патрубков особое внимание уделяется состоянию резьбы на штуцерах и правильному монтажу уплотнителей.

Основные типы уплотнителей для штуцеров

В контурах радиатора отопителя Калины применяются следующие виды уплотнений резьбовых соединений:

• Резиновые уплотнительные кольца (O-rings): Наиболее распространенный тип. Устанавливаются в канавки на штуцерах или в раструбах патрубков. Создают герметичность за счет радиального обжатия при затяжке хомута. Требуют замены при каждой разборке, так как теряют эластичность.
• Металлические шайбы (шайбы-уплотнители): Чаще используются во фланцевых соединениях (например, подводящих трубок к радиатору). Бывают плоскими или с внутренним конусом. Обеспечивают герметичность за счет пластической деформации при сильной затяжке болтов/гаек.
• Фторопластовые уплотнительные ленты (ФУМ-лента): Иногда применяются для дополнительной герметизации резьбы металлических штуцеров (например, датчиков температуры), но категорически не рекомендуются для соединений под резиновые патрубки из-за риска повреждения резины и ненадежности.

Ключевые рекомендации при работе с уплотнителями:

1. Используйте только новые уплотнительные кольца при сборке. Старые кольца, даже без видимых повреждений, могут не обеспечить герметичность.
2. Перед установкой смажьте новое резиновое кольцо чистой охлаждающей жидкостью (не маслом!). Это облегчит монтаж и предотвратит перекручивание или разрыв.
3. Убедитесь в чистоте и отсутствии задиров на посадочных поверхностях штуцера и патрубка. Малейшая царапина может стать причиной течи.
4. Затягивайте хомуты с рекомендуемым усилием. Слабая затяжка вызовет течь, чрезмерная – повредит уплотнитель или патрубок.

Входные и выходные диаметры присоединительных патрубков

Радиатор отопителя Лада Калина с кондиционером оснащен двумя патрубками стандартного размера: входным (для подачи нагретой охлаждающей жидкости от двигателя) и выходным (для возврата охлажденной жидкости обратно в систему). Оба элемента расположены на корпусе радиатора со стороны моторного отсека и имеют идентичные геометрические параметры подключения.

Наружный диаметр металлических патрубков радиатора составляет 30 мм для всех поколений Калины с кондиционером. Соответственно, внутренний диаметр резиновых соединительных шлангов системы охлаждения должен быть 30 мм для обеспечения герметичного соединения без применения переходников. Патрубки изготовлены из алюминиевого сплава и имеют цилиндрическую форму с гладкой поверхностью для плотной посадки шлангов.

Ключевые характеристики подключения

Тип патрубка	Назначение	Наружный диаметр (мм)
Верхний патрубок	Вход охлаждающей жидкости	30
Нижний патрубок	Выход охлаждающей жидкости	30

При замене радиатора или шлангов критически важно:

• Проверять соответствие диаметров новых компонентов (30 мм для шлангов и патрубков)
• Использовать заводские хомуты типа «улитка» с шагом резьбы 7-8 мм
• Контролировать отсутствие заусенцев на патрубках после демонтажа

Особенности монтажных креплений и резиновых втулок

На автомобилях Лада Калина, оснащенных кондиционером, конструкция монтажных креплений радиатора отопителя отличается от версий без климатической установки. Это обусловлено необходимостью размещения дополнительных элементов системы кондиционирования, в первую очередь, магистралей хладагента, которые проходят в непосредственной близости от корпуса печки и самого радиатора.

Основная специфика заключается в геометрии кронштейнов и держателей, а также в типе и расположении резиновых демпфирующих втулок. Кронштейны разработаны таким образом, чтобы надежно фиксировать радиатор, обеспечивая при этом необходимый зазор для трубок кондиционера, исключая их перегиб, трение или повреждение о металлические части кузова или корпуса печки.

Ключевые отличия и характеристики креплений

Главным отличием являются формовые металлические кронштейны, которые крепятся к кузову автомобиля в районе тоннеля пола под центральной консолью. Они имеют специфические выштамповки и изгибы, повторяющие контуры трубок кондиционера и обеспечивающие их безопасное положение.

Резиновые втулки в данной комплектации выполняют несколько критически важных функций:

• Демпфирование вибраций: Поглощают вибрации от двигателя и кузова, передающиеся на радиатор и трубки кондиционера, предотвращая усталостные разрушения паяных соединений и утечки.
• Компенсация теплового расширения: Позволяют радиатору незначительно перемещаться относительно кузова при нагреве и охлаждении, снижая термические напряжения.
• Защита от коррозии: Изолируют металлические части кронштейнов и шпилек от прямого контакта с корпусом радиатора, предотвращая электрохимическую коррозию.
• Плотная фиксация: Обеспечивают плотную, но не жесткую посадку радиатора в корпусе печки, минимизируя риск возникновения скрипов.

Втулки для радиатора с кондиционером обычно имеют более сложную форму и изготовлены из резины повышенной термо- и маслостойкости (например, EPDM), так как они работают в условиях повышенных температур и потенциального контакта с техническими жидкостями. Они плотно вставляются в посадочные отверстия на корпусе радиатора или в металлических держателях.

Крепление осуществляется с помощью специфических болтов или шпилек с гайками, которые проходят через центральные отверстия втулок и кронштейны, притягивая радиатор к кузову. Крайне важно использовать оригинальные или строго соответствующие оригиналу крепежные элементы правильной длины. Слишком длинный болт может повредить радиатор или трубки, слишком короткий – не обеспечит надежной фиксации. Часто используются распорные втулки и биметаллические шайбы для предотвращения самоотвинчивания.

Сравнение креплений для базовой версии и версии с кондиционером:

Характеристика	Без кондиционера	С кондиционером
Форма кронштейнов	Более простая, плоская	Сложная, с выштамповками под трубки кондиционера
Тип втулок	Часто более простые цилиндрические	Специфической формы, повышенной термостойкости
Расположение точек крепления	Стандартное	Сдвинуто для обхода трубок кондиционера
Наличие защиты трубок	Отсутствует	Интегрирована в конструкцию кронштейнов

Важно: При замене радиатора отопителя на Калине с кондиционером категорически недопустимо использовать крепления или втулки от версии без кондиционера. Это приведет к неправильной установке радиатора, риску повреждения дорогостоящих трубок кондиционера, их перетиранию, перегибу, утечке хладагента и, как следствие, неработоспособности системы кондиционирования. Тщательная калибровка усилия затяжки крепежных гаек также критична во избежание деформации корпуса радиатора или разрушения резиновых втулок.

Распространенные неисправности: течи в местах пайки

Течь в местах пайки алюминиевых трубок и пластиковых бачков радиатора – типичная проблема для Калины с кондиционером. Чаще всего повреждения возникают на стыке металлических патрубков и пластиковых элементов теплообменника, где соединение выполнено методом пайки или сварки.

Проявляется неисправность постоянным падением уровня охлаждающей жидкости в расширительном бачке, появлением характерных подтёков антифриза под центральной консолью (особенно со стороны пассажира), а также сладковатым запахом в салоне. При серьёзных повреждениях возможны следы ОЖ на коврике переднего пассажира.

Основные причины возникновения течей

• Вибрационные нагрузки: постоянные микровибрации двигателя и кузова приводят к усталости паяного шва.
• Термическое старение пластика: многократные циклы нагрева/остывания делают пластик бачка хрупким.
• Агрессивная среда: химическое воздействие низкокачественного антифриза или смешивание разных типов ОЖ.
• Механические напряжения: перетяжка хомутов патрубков или деформация при некорректном монтаже.

Для точного выявления места протечки требуется демонтаж радиатора печки. Небольшие повреждения иногда удаётся устранить холодной сваркой или эпоксидными составами, но это временное решение. При значительных дефектах пластика или отслоении пайки единственным надёжным способом остаётся замена узла в сборе.

Профилактика включает использование рекомендованных антифризов, контроль состояния патрубков и отсутствие перегрева двигателя. Регулярный осмотр подкапотного пространства и уровня ОЖ помогает выявить проблему на ранней стадии.

Признаки засорения трубок радиатора отопителя известковыми отложениями

Образование известковых отложений в трубках радиатора происходит из-за использования некачественной охлаждающей жидкости или жесткой воды. Соли кальция и магния постепенно накапливаются на внутренних стенках, уменьшая диаметр каналов и создавая барьер для теплообмена.

Сужение просвета трубок нарушает циркуляцию антифриза и снижает теплопередачу. Это проявляется через несколько характерных симптомов, которые усиливаются по мере увеличения толщины отложений.

• Слабая подача тепла в салон – печка дует холодным или чуть теплым воздухом даже при полностью открытом кране и прогретом двигателе
• Неравномерный прогрев дефлекторов – разница температуры воздуха из левых и правых воздуховодов из-за локальных засоров
• Длительный выход на рабочую температуру – салон медленно нагревается в мороз, требуется больше времени для комфортного тепла
• Холодная нижняя часть радиатора при ощупывании патрубков (верхний шланг горячий, нижний остается холодным)
• Видимые отложения в расширительном бачке – белесый налет на стенках или хлопья в охлаждающей жидкости

Коррозия алюминиевых трубок и карманов радиатора

Коррозия алюминиевых патрубков и карманов радиатора печки – распространённая проблема, вызванная агрессивным воздействием охлаждающей жидкости, особенно при использовании некачественных антифризов или длительной эксплуатации без замены. Химические реакции разрушают тонкие стенки элементов, образуя очаги ржавчины и микротрещины.

Процесс ускоряется при смешивании разных типов ОЖ (например, тосола и антифриза класса G12) или попадании в систему воды. Электрохимическая коррозия возникает из-за разности потенциалов между алюминием радиатора и другими металлами системы охлаждения (медь, сталь), особенно при нарушении работы электрохимической защиты.

Последствия и признаки коррозии

• Течи антифриза: Появление подтёков под панелью приборов или характерного сладковатого запаха в салоне.
• Завоздушивание системы: Падение эффективности печки, неравномерный прогрев салона.
• Загрязнение теплообменника: Осыпавшиеся окислы забивают соты радиатора, снижая теплоотдачу.

Способы решения проблемы

1. Замена радиатора: Единственный надёжный метод при сквозной коррозии трубок или карманов. Требует демонтажа торпедо.
2. Промывка системы: Временная мера при незначительном загрязнении окислами. Используются спецсредства для алюминиевых радиаторов.
3. Профилактика:
   • Своевременная замена ОЖ (каждые 3-5 лет);
   • Применение антифризов с ингибиторами коррозии для алюминия (G12, G12+, G13);
   • Исключение смешивания хладагентов разных классов.

Фактор риска	Влияние на коррозию
Низкокачественный антифриз	Быстрое разрушение защитного слоя на алюминии
Превышение срока эксплуатации ОЖ	Окисление присадок, потеря защитных свойств
Попадание воды в систему	Образование гальванических пар, ускорение электрохимической коррозии

Разрушение пластиковых бачков от перегрева или времени

Пластиковые бачки радиатора отопителя подвержены постепенной деградации из-за постоянного воздействия высоких температур охлаждающей жидкости и циклических нагрузок. Со временем термостабильность материала снижается, полимер теряет эластичность, становится хрупким и склонным к растрескиванию.

Особенно критичен перегрев двигателя: при превышении нормального температурного диапазона (+85°C...+95°C) пластик испытывает экстремальные термические напряжения. Это ускоряет процесс старения, приводит к короблению, образованию микротрещин вокруг патрубков и мест крепления, а в итоге – к разгерметизации системы.

Последствия и факторы ускоренного износа

Основные риски и причины преждевременного выхода из строя:

• Термическое старение: Постоянное воздействие температуры свыше 110°C резко сокращает ресурс
• Химическая агрессия: Некачественный или несвоевременно замененный антифриз разъедает пластик
• Механические напряжения: Вибрация двигателя и затянутые хомуты создают точки концентрации напряжений
• УФ-деградация (для видимых элементов): Солнечный свет делает пластик ломким

Симптом проблемы	Визуальное проявление
Появление подтёков антифриза	Мокрые пятна под печкой, запах тосола в салоне
Деформация бачка	Волнообразная поверхность, искривление посадочных плоскостей
Трещины в зонах соединений	Радиальные разрывы вокруг патрубков, сколы на рёбрах жёсткости

При обнаружении трещин или подтёков требуется немедленная замена. Эксплуатация с повреждённым бачком приводит к падению уровня ОЖ, воздушным пробкам в системе охлаждения, перегреву двигателя и выходу из строя помпы.

Потеря герметичности в местах уплотнений штуцеров

Утечки в зоне соединения штуцеров радиатора отопителя с патрубками возникают преимущественно из-за деградации уплотнительных элементов. Резиновые кольца со временем теряют эластичность под воздействием температурных перепадов, давления антифриза и вибрационных нагрузок. Дополнительными факторами выступают некачественный хладагент, механические повреждения при некорректном монтаже или естественный износ после 5-7 лет эксплуатации.

Признаками проблемы являются характерные подтёки оранжевого или зелёного оттенка под педальным узлом, устойчивый запах тосола в салоне и регулярное падение уровня охлаждающей жидкости в расширительном бачке. Игнорирование утечки провоцирует завоздушивание системы, перегрев двигателя и коррозию металлических элементов кузова.

Методы устранения неисправности

Для восстановления герметичности применяют три основных способа:

1. Замена уплотнительных колец – оптимальное решение при сохранении целостности штуцеров:
   • Слив охлаждающей жидкости через пробку в блоке цилиндров
   • Демонтаж декоративных панелей торпедо и отопителя
   • Аккуратный съём патрубков с последующей установкой новых колец EPDM-типа
2. Обработка герметиком – временная мера для экстренного ремонта:
   • Использование термостойких составов типа Loctite 574
   • Очистка и обезжиривание сопрягаемых поверхностей
   • Нанесение тонкого слоя герметика на посадочные места
3. Замена штуцеров – требуется при механических повреждениях:
   • Выпаивание дефектных элементов с радиатора
   • Установка латунных или медных штуцеров с последующей аргонной сваркой
   • Обязательная опрессовка узла под давлением 2 атм после ремонта

При выборе уплотнителей предпочтение стоит отдавать оригинальным комплектующим (артикул 11180-8101020 для LADA Kalina) или аналогам от проверенных производителей, таких как Corteco или Elring. Толщина колец должна составлять 1.5±0.1 мм при диаметре 28 мм – отклонения приводят к неполному прилеганию.

Диагностика неисправности по падению уровня антифриза

Постоянное снижение уровня антифриза в расширительном бачке при отсутствии видимых подтёков под автомобилем – первый признак скрытой утечки в системе отопления. В случае с Лада Калина с кондиционером это часто указывает на повреждение радиатора печки, расположенного за приборной панелью. Характерными сопутствующими симптомами становятся сладковатый запах в салоне, запотевание стёкол и влажные пятна на ковре со стороны переднего пассажира.

Перед началом разборки торпедо необходимо исключить альтернативные причины: микротрещины в расширительном бачке, износ патрубков, негерметичность соединений или пробой основного радиатора. Особое внимание уделите месту выхода шлангов отопителя через моторный щит – коррозия металлических трубок здесь частая проблема.

Алгоритм выявления протечки радиатора отопителя

Для точной локализации утечки выполните следующие действия:

1. Визуальный контроль салона: снимите коврики, проверьте состояние звукоизоляции и металлического пола под ней. Наличие следов оранжевых или зелёных подтёков (в зависимости от типа антифриза) подтверждает просачивание жидкости.
2. Тест давления системы охлаждения:
   • Подключите ручной насос к расширительному бачку
   • Создайте давление 1.0-1.5 бар (согласно мануалу)
   • Осмотрите стыки патрубков печки под капотом и зону под бардачком в салоне
3. Мониторинг уровня после простоя: оставьте автомобиль на ровной поверхности с чистой картонкой под двигателем. Резкое падение уровня без следов на картоне указывает на внутреннюю утечку.

Симптом	Проверка	Интерпретация
Антифриз исчезает, но следов нет	Осмотр торпедо при работающем двигателе	Утечка испаряется с горячего радиатора, не оставляя луж
Белый пар из дефлекторов	Прогрев печки на максимальных оборотах	Трещина в сердцевине радиатора
Пятна только под бардачком	Демонтаж перчаточного ящика	Разгерметизация левой части радиатора или патрубков

Проверка радиатора на предмет внешних подтеканий

Визуально осмотрите радиатор отопителя со стороны моторного щита и в подкапотном пространстве на наличие мокрых пятен, потёков охлаждающей жидкости или характерных белых/цветных подтёков. Особое внимание уделите местам соединения патрубков с штуцерами радиатора и углам пластиковых бачков – эти зоны наиболее подвержены образованию трещин.

Запустите двигатель, прогрейте его до рабочей температуры и включите печку на максимальный режим. Повышенное давление в системе усилит проявление течи. Используйте фонарь для тщательного обследования стыков, сварных швов алюминиевого сердечника и крепёжных элементов. Следы засохшего тосола в виде кристаллизованных разводов также указывают на проблему.

Ключевые зоны для диагностики

• Пластиковые боковые бачки (трещины от вибрации или перепадов температуры)
• Резиновые уплотнения между сердцевиной и бачками (усыхание или деформация)
• Входной и выходной патрубки (механические повреждения, коррозия штуцеров)
• Места крепления кронштейнов (напряжение металла)
• Соты теплообменника (коррозия или каменные сколы)

Признак	Возможная причина
Маслянистые пятна у штуцеров	Износ резиновых уплотнителей патрубков
Влажность по периметру бачков	Разгерметизация стыка с алюминиевым блоком
Пар из дефлекторов при работе печки	Микротрещина в сердцевине
Снижение уровня ОЖ без следов под автомобилем	Скрытая течь в салонном модуле

Важно: При обнаружении даже незначительных подтёков радиатор подлежит замене – локальный ремонт не обеспечит долговечности из-за высокого давления в системе и агрессивного воздействия тосола.

Признаки воздушных пробок в малом контуре системы охлаждения

Основным проявлением воздушной пробки в малом контуре (радиатор отопителя, патрубки, помпа) является недостаточный прогрев салона. Воздух скапливается в верхней точке контура – радиаторе печки, препятствуя нормальной циркуляции антифриза. Даже при полностью прогретом двигателе и открытых заслонках воздухозаборника из дефлекторов может дуть прохладный или едва теплый воздух.

Дополнительным признаком служат посторонние звуки в области торпедо при работе печки. Из-за движения воздушных пузырей через тонкие трубки теплообменника и корпус крана отопителя часто слышно бульканье, журчание или переливы жидкости. Эти звуки особенно заметны при изменении оборотов двигателя или после его запуска на холодную.

Ключевые симптомы и диагностика

• Разница температур патрубков: Подводящий шланг к радиатору печки горячий, а отводящий остается холодным или слегка теплым.
• Неравномерный прогрев: Воздух из левых и правых дефлекторов дует с разной температурой.
• Плавающие показатели датчика температуры: Стрелка указателя температуры ОЖ может резко колебаться из-за нарушения циркуляции.
• Проблемы после замены ОЖ: Симптомы проявляются сразу после долива или замены антифриза.

Для подтверждения пробки достаточно слегка разжать верхний патрубок печки (на заглушенном холодном двигателе!). Если вместо антифриза из-под хомута выходит воздух – диагноз верен. Устраняется проблема прокачкой системы через специальные клапаны или патрубки.

Диагностика недостаточного обогрева салона зимой

Недостаточный обогрев салона проявляется слабым потоком теплого воздуха или его низкой температурой даже при максимальных настройках печки. Это создает дискомфорт в зимний период и требует системной проверки компонентов отопительной системы.

Диагностику начинают с простых и очевидных причин, последовательно исключая возможные неисправности. Важно учитывать сопутствующие симптомы: посторонние запахи в салоне, шумы при работе печки или колебания температуры двигателя.

Основные причины и методы их выявления

Для точного определения источника проблемы выполните следующие проверки:

• Уровень и состояние охлаждающей жидкости:
  • Проверьте уровень ОЖ в расширительном бачке на холодном двигателе
  • Осмотрите патрубки и соединения на предмет подтеков
  • Проанализируйте цвет жидкости – помутнение или маслянистые пятна указывают на необходимость замены
• Воздушные пробки в системе охлаждения:
  • Запустите двигатель и прогрейте до рабочей температуры
  • Помассируйте верхние патрубки печки для вытеснения воздуха
  • Проверьте равномерность прогрева входного и выходного шлангов радиатора печки
• Краник отопителя и регулятор температуры:
  • Переключайте регулятор температуры с минимума на максимум, наблюдая за перемещением троса/привода заслонки
  • Убедитесь в полном открытии крана подачи ОЖ в радиатор печки
  • Проверьте целостность пластиковых элементов привода
• Работоспособность вентилятора:
  • Включите все скорости вентилятора – отсутствие реакции указывает на неисправность резистора, моторчика или блока управления
  • Прислушайтесь к посторонним шумам (скрежет, стук) при работе вентилятора
• Загрязнение радиатора и воздушных каналов:
  • Осмотрите соты радиатора через дефлекторы при снятом воздушном фильтре салона
  • Проверьте подвижность заслонок рециркуляции и распределения воздушных потоков
  • Убедитесь в отсутствии листьев или мусора в воздухозаборниках

Сопутствующий симптом	Вероятная причина
Пар или сладковатый запах в салоне	Течь радиатора печки
Холодные ноги при теплом воздухе на уровне лица	Заедание заслонок распределения воздуха
Двигатель долго прогревается	Неисправность термостата

Если перечисленные проверки не выявили проблему, потребуется комплексная диагностика: измерение температуры патрубков печки пирометром, тестирование датчиков температуры воздуха и проверка герметичности радиатора под давлением. При обнаружении течи или засорения радиатора необходима его замена.

Проверка перепада температур входного и выходного патрубков

Перепад температур между входным и выходным патрубками радиатора отопителя – ключевой индикатор его эффективности. При исправной работе печки разница должна составлять 15–20°C, что подтверждает нормальный теплообмен между антифризом и воздушным потоком. Отсутствие значимой разницы указывает на проблемы в системе охлаждения или самом радиаторе.

Для замера используйте бесконтактный пирометр или термометр с выносным датчиком. Прогрейте двигатель до рабочей температуры (85–90°C), включите печку на максимальную мощность и скорость вентилятора. Убедитесь, что заслонки воздуховодов переведены в режим обогрева салона, а кондиционер выключен.

Процедура замера и оценка результатов

• Замерьте температуру на входном патрубке: в норме соответствует показаниям термостата (85–95°C).
• Замерьте температуру на выходном патрубке: должен быть холоднее входного на 15–20°C.
• Малый перепад (менее 10°C): признак засора радиатора, воздушной пробки или неисправности термостата.
• Выходной патрубок холодный (разница более 30°C): указывает на критическое снижение пропускной способности сот или полное прекращение циркуляции антифриза.
• Одинаковая температура на обоих патрубках: вероятен застой антифриза из-за закупорки, повреждения крыльчатки помпы или дефекта терморегулятора.

Дополнительно проверьте равномерность прогрева поверхности радиатора пирометром. Локальные "холодные" зоны на рёбрах свидетельствуют о внутренних засорах. Если перепад температур отсутствует при нормальном уровне антифриза и работоспособном насосе – радиатор подлежит замене или промывке с демонтажем.

Инструменты для демонтажа радиатора отопителя

Качественный демонтаж радиатора печки Калины с кондиционером требует тщательной подготовки инструментария. Отсутствие даже одного ключа или отвертки может затянуть процесс на часы, особенно при работе в стеснённых условиях под торпедо.

Минимальный комплект включает ручные инструменты для разборки панелей, крепежа и хомутов. Дополнительно рекомендуются вспомогательные приспособления для защиты интерьера и упрощения извлечения детали.

Базовый набор

• Головки и трещотка: комплект 1/4" и 1/2" (8-17 мм) для гаек педального узла и крепления радиатора
• Отвёртки: крестообразная PH2, плоская 4 мм (для саморезов панелей и хомутов)
• Торцевые ключи: на 10 мм (крепление воздуховодов), 13 мм (гайки магистралей)
• Пассатижи с тонкими губками: для стопорных колец и пластиковых клипс

Специальные и вспомогательные инструменты

Съёмник педали газа	Для аккуратного демонтажа без повреждения датчика
Пластиковый монтажный ломик	Отжим защёлок торпедо без царапин
Ёмкость 5-7 литров	Сбор охлаждающей жидкости (ОЖ)
Фонарь на голову	Подсветка рабочей зоны под рулевой колонкой

Критичные нюансы

1. Используйте только шестигранные головки – "звёздочки" TORX сорвут грани болтов
2. Применяйте магнитный удлинитель для извлечения упавших гаек из полостей кузова
3. Под кладку педального узла подготовьте ветошь – неизбежны капли ОЖ

Необходимость слива охлаждающей жидкости перед работой

Слив охлаждающей жидкости (антифриза) перед демонтажем радиатора отопителя на Lada Kalina с кондиционером является обязательной процедурой. Радиатор печки интегрирован в малый контур системы охлаждения двигателя и постоянно заполнен рабочей жидкостью при эксплуатации автомобиля.

Попытка извлечения узла без предварительного освобождения системы приведёт к неизбежному разливу антифриза в салон. Это не только создаёт риск ожогов, но и вызывает коррозию металлических элементов, повреждение электрооборудования и неприятный запах, устранить который крайне сложно.

Ключевые причины выполнения слива

• Предотвращение затопления салона – патрубки подводят жидкость непосредственно к теплообменнику выше уровня пола
• Сохранение свойств антифриза – при контролируемом сливе жидкость можно повторно использовать после фильтрации
• Безопасность работ – горячий антифриз под давлением способен вызвать ожоги при случайном вскрытии системы
• Соблюдение экологических норм – этиленгликоль относится к токсичным веществам, требующим специальной утилизации

Этап работ	Риск при игнорировании слива
Отсоединение патрубков	Выброс 1-2 литров антифриза под остаточным давлением
Извлечение радиатора	Затопление модуля вентиляции и блока управления печкой
Установка нового узла	Невозможность герметизации соединений из-за влажности

Важно: Объём сливаемой жидкости составляет ~1.5 литра, но для предотвращения утечек рекомендуется частично стравить давление в системе через расширительный бачок перед началом работ. После завершения замены обязательна повторная заливка с удалением воздушных пробок.

Демонтаж элементов торпедо со стороны водителя

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Снимите пластиковую заглушку под рулевой колонкой, открутив крепёжные винты крестовой отвёрткой.

Демонтируйте нижний кожух рулевой колонки, последовательно выкрутив четыре самореза. Ослабьте хомуты и отсоедините разъёмы проводов с монтажного блока предохранителей, расположенного слева от руля.

Последовательность работ

1. Снятие рулевого колеса
   • Отключите разъём подушки безопасности
   • Выкрутите болты крепления подушки Torx T30
   • Снимите руль, открутив центральную гайку (19 мм)
2. Демонтаж приборной панели
   • Отсоедините все электроразъёмы с тыльной стороны
   • Выкрутите верхние винты (2 шт.) под заглушками
   • Извлеките панель, начиная с левого края
3. Разборка центральной консоли
   • Снимите декоративные накладки тонкой отвёрткой
   • Открутите винты крепления магнитолы и блоков управления
   • Демонтируйте воздуховоды системы вентиляции

Важно: все снятые винты и мелкие детали складывайте в отдельные контейнеры с маркировкой. При демонтаже пластиковых клипс используйте специальный съёмник во избежание поломки креплений.

Снятие центральной консоли для доступа к радиатору

Демонтаж центральной консоли необходим для получения прямого доступа к радиатору отопителя, скрытому за панелями салона. Эта операция требует аккуратности из-за хрупкости пластиковых креплений и наличия подключенной электропроводки. Перед началом работ обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания.

Подготовьте набор инструментов: крестообразную и плоскую отвертки, торцевые головки на 8 и 10 мм, пластиковый монтажный лопатку для бережного снятия защелок. Уберите коврики и освободите пространство вокруг водительского и переднего пассажирского сидений для удобного перемещения.

Пошаговый алгоритм демонтажа

1. Снимите боковые накладки тоннеля: подденьте монтажной лопаткой пластмассовые заглушки возле ручки КПП, после чего потяните панели на себя, освобождая защелки.
2. Открутите рамку рычага КПП: удалите винты крестовой отверткой, приподнимите кожух и аккуратно отсоедините разъемы подсветки.
3. Демонтируйте панель управления печкой: плоской отверткой подденьте и извлеките регуляторы температуры/обдува, затем выкрутите два винта за ними.
4. Отсоедините магнитолу: специальными ключами извлеките головное устройство, отключите все штекеры и антенный кабель.
5. Снимите нижнюю часть консоли:
   • Открутите болты крепления к кузову (головка 10 мм)
   • Выньте пепельницу и открутите скрытые винты под ней
   • Отсоедините разъемы прикуривателя и кнопки ЭПХ
6. Освободите верхнюю панель консоли: удалите декоративные заглушки над воздуховодами, выкрутите винты и потяните панель вверх, отключая разъемы кнопки аварийки и обогрева стекла.

Ключевые моменты	Типичные ошибки
Фиксация положения винтов/защелок на скотч	Применение металлического инструмента без изоляции – царапины на пластике
Маркировка разъемов перед отключением	Резкое снятие панелей – поломка защелок
Проверка отсутствия натяжения жгутов	Попытка демонтажа без отключения АКБ – риск повреждения ЭБУ

После полного снятия консоли откройте доступ к корпусу печки. Не касайтесь трубопроводов кондиционера – они расположены слева от радиатора. Для извлечения теплообменника потребуется дополнительно открутить крепления крышки воздуховода и отсоединить патрубки охлаждающей жидкости.

Отсоединение воздуховодов системы вентиляции салона

Перед началом работ снимите пластиковую накладку тоннеля пола в районе ног переднего пассажира, открутив саморезы крепления и аккуратно поддев клипсы по периметру. Демонтируйте боковую обшивку центральной консоли со стороны пассажира, потянув её на себя в направлении от ветрового стекла для освобождения фиксаторов.

Отсоедините воздуховоды, ведущие к дефлекторам обдува ног пассажира и центральным воздухораспределителям на торпедо. Для этого сожмите фиксаторы-защёлки на патрубках и потяните элементы на себя. Особое внимание уделите герметизирующим резиновым уплотнителям – при повреждении их необходимо заменить.

Порядок действий

1. Отсоедините разъём датчика температуры салона (при наличии), расположенный возле воздуховодов.
2. Ослабьте хомуты крепления гофрированных патрубков к корпусу радиатора отопителя с помощью отвёртки или пассатижей.
3. Снимите левый воздуховод, потянув его вниз и в сторону двери для вывода из направляющих пазов корпуса.
4. Демонтируйте правый воздуховод, сдвигая его вдоль оси крепления до освобождения от фиксаторов.

Важно: При установке новых воздуховодов убедитесь в правильном позиционировании уплотнительных колец и отсутствии перегибов гибких участков. Соблюдайте ориентацию элементов по заводским меткам (стрелки направления воздушного потока).

Особенности отключения электропроводки вентилятора

Отключение проводки вентилятора радиатора отопителя требует строгого соблюдения последовательности действий для предотвращения повреждений электросистемы. Перед началом работ обязательно отсоедините минусовую клемму аккумуляторной батареи, чтобы обесточить цепь и исключить риск короткого замыкания.

Доступ к разъёмам электропроводки вентилятора на Калине с кондиционером осложнён компактным расположением узлов в моторном отсеке. Для безопасного отключения потребуется демонтировать воздуховод воздушного фильтра и, при необходимости, частично снять декоративную накладку двигателя.

Ключевые этапы отключения

1. Локализация разъёмов: Найдите основной жгут проводов, идущий к корпусу вентилятора. На блоке кондиционера установлен дополнительный разъём датчика давления хладагента.
2. Тип соединений:
   • Силовой разъём вентилятора (обычно 2-контактный с фиксатором)
   • Разъём управления (3-4 контактный, подключён к блоку управления)
3. Порядок отключения:
   1. Нажмите на пластиковый фиксатор разъёма
   2. Потяните корпус разъёма (не за провода!) до щелчка
   3. Проверьте отсутствие механических нагрузок на проводку

Тип разъёма	Расположение	Особенности отключения
Силовой	На корпусе вентилятора	Защитная резиновая заглушка, требует очистки от грязи
Управляющий	Возле блока предохранителей	Фиксатор с поворотным механизмом

Важно: При наличии следов окисления на контактах обработайте их очистителем электроразъёмов перед повторным подключением. Убедитесь в целостности изоляции проводов – перетёртые участки возле вводов в разъёмы требуют немедленной замены.

Отсоединение патрубков охлаждения с предварительной защитой от пролива

Перед началом работ подготовьте ёмкость для слива охлаждающей жидкости объёмом не менее 5 литров и чистые ветошь/тряпки. Снизьте давление в системе: на холодном двигателе осторожно откройте крышку расширительного бачка, накрыв её плотной тканью для защиты от возможного выброса паров.

Определите расположение нижнего и верхнего патрубков радиатора отопителя (обычно на перегородке моторного щита со стороны салона). Застелите пространство под зоной работ ветошью или впитывающими пелёнками для защиты электрооборудования и кузовных элементов от случайных капель.

Порядок демонтажа

1. Сожмите хомуты: Используйте пассатижи или специальные клещи для ослабления пружинных/червячных хомутов. Сдвиньте их по патрубку на 3-5 см от места соединения с трубками радиатора.
2. Проверните патрубки: Аккуратно проверните резиновые шланги вокруг оси трубки для разрушения возможного "прикипания" к штуцерам.
3. Снимите нижний патрубок: Быстро отсоедините нижний шланг, сразу направив его срез в подготовленную ёмкость. Удерживайте шланг над ёмкостью до существенного уменьшения потока жидкости.
4. Демонтируйте верхний патрубок: Повторите процедуру с верхним шлангом, контролируя остаточные потоки жидкости ветошью. При необходимости используйте заглушки для временной герметизации открытых трубок.

Важно: При наличии следов коррозии на штуцерах или повреждений патрубков перед установкой новых компонентов выполните зачистку контактных поверхностей и замену изношенных деталей.

Выкручивание крепежных гаек корпуса отопителя

После демонтажа педального узла и отсоединения разъемов управления заслонками, переходят к доступу к гайкам корпуса отопителя. Крепежные элементы расположены в труднодоступных зонах за центральной консолью, преимущественно со стороны моторного щита. Для работы потребуется набор удлинителей и карданных шарниров для трещоточного ключа, так как прямолинейный доступ к большинству гаек отсутствует.

Идентифицируйте шесть гаек М8 (реже – пять в зависимости от модификации), удерживающих корпус. Начинайте выкручивание с нижних креплений, перемещаясь к верхним. Фиксируйте положение ключа через зеркало для контроля – резьбовые соединения подвержены коррозии и часто "прикипают". При заклинивании гаек обработайте резьбу проникающей смазкой типа WD-40 и выждите 10-15 минут перед повторной попыткой.

Порядок действий при выкручивании

1. Подготовьте инструменты: ключ на 13 мм с тонкостенной головкой, гибкие удлинители, фонарик.
2. Обработайте резьбу аэрозольным растворителем ржавчины при видимых коррозионных повреждениях.
3. Выкручивайте гайки против часовой стрелки, придерживая болты шестигранником через монтажные отверстия в кузове.
4. Собирайте демонтированные гайки в магнитную емкость – их потеря усложнит сборку.
5. Проверьте состояние демпферных втулок на корпусе – при разрушении замените перед установкой.

Тип крепежа	Количество	Расположение	Особенности
Гайка М8	5-6 шт	Нижняя часть моторного щита	Требует карданного удлинителя
Болт М8х1.25	5-6 шт	Сквозные отверстия кузова	Фиксация шестигранником

Важно: не прикладывайте чрезмерное усилие – сорванная резьба потребует восстановления отверстий. Если гайка не поддается, используйте термофен для локального прогрева (температура до 300°C). После извлечения всех креплений корпус отопителя будет готов к аккуратному выводу в салон – следите за целостностью трубопроводов кондиционера.

Извлечение радиатора вместе с корпусом печки

Снимите аккумуляторную батарею, отсоединив сначала клемму «минус», затем «плюс». Демонтируйте пластиковый экран моторного щита, расположенный под лобовым стеклом – для этого потребуется выкрутить саморезы крепления и аккуратно поддеть фиксаторы клипс. Освободите патрубки системы охлаждения от хомутов, слейте охлаждающую жидкость в чистую ёмкость через сливную пробку радиатора или нижний патрубок, предварительно подставив тару.

Отсоедините все электрические разъёмы от компонентов печки (моторчик вентилятора, датчики, блок управления климатом), пометьте их для упрощения обратной сборки. Снимите воздуховоды салона, мешающие доступу к корпусу печки. Ослабьте крепления рулевой колонки (при необходимости) и аккуратно отведите её в сторону, чтобы не повредить провода.

Демонтаж корпуса печки

1. Выкрутите болты крепления корпуса к кузову в моторном отсеке (обычно 3-4 шт. по верхнему краю) и внутри салона под панелью приборов.
2. Расцепите защелки по периметру корпуса печки, используя плоскую отвертку для аккуратного поддева.
3. Приподнимите корпус вверх, чтобы вывести его нижние направляющие из посадочных пазов кузова.
4. Наклоните корпус в сторону салона и осторожно вытяните его вместе с радиатором через моторный отсек, контролируя положение патрубков и проводки.

Внимание: Избегайте резких движений – патрубки радиатора хрупкие! Если корпус не выходит, проверьте, не осталось ли незамеченных креплений или проводов.

Тип крепежа	Расположение	Инструмент
Болты М8	Верх моторного щита	Головка на 10
Гайки М6	Кронштейны под панелью	Трещотка с удлинителем
Пластиковые клипсы	Торцы корпуса	Плоская отвертка

После извлечения разместите корпус на ровной поверхности. Открутите саморезы, удерживающие радиатор внутри корпуса. Аккуратно извлеките радиатор, очистите посадочные места от грязи и остатков уплотнителя перед установкой новой детали.

Разборка корпуса и извлечение неисправного радиатора

Перед началом работ отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания и обесточивания системы. Слейте охлаждающую жидкость из радиатора отопителя через специальный сливной кран или путём отсоединения нижнего патрубка, предварительно подставив ёмкость для сбора ОЖ.

Демонтируйте центральную консоль салона, начиная с декоративных накладов тоннеля и панели управления кондиционером. Аккуратно снимите элементы обшивки, фиксирующие корпус печки, включая боковые дефлекторы и защитные кожухи возле ног водителя и пассажира. Отсоедините все электрические разъёмы вентилятора, заслонок и датчиков.

Последовательность разборки корпуса печки

1. Выкрутите саморезы крепления корпуса к кузову в районе тоннеля и торпедо
2. Ослабьте хомуты и отсоедините подводящие и отводящие патрубки радиатора
3. Снимите кронштейны крепления испарителя кондиционера (при наличии)
4. Извлеките блок печки целиком, избегая перегибов трубок кондиционера

Компонент	Тип крепления	Инструмент
Корпус отопителя	Пластиковые клипсы + саморезы T20	Шлицевая отвёртка, торкс T20
Трубки ОЖ	Пружинные хомуты 40-50 мм	Плоскогубцы, съёмник хомутов
Радиатор	Пластиковые фиксаторы	Плоская отвёртка

После извлечения блока: Разложите корпус на ровной поверхности. Отщёлкните пластиковые защёлки верхней крышки корпуса печки. Аккуратно снимите демпферы воздушных заслонок и резиновые уплотнители. Проверьте целостность посадочных мест радиатора перед извлечением.

• Внимание: Не применяйте силу при разборке – хрупкий пластик корпуса легко ломается
• Маркируйте снятые заслонки для правильной сборки
• Удалите остатки герметика с посадочных плоскостей

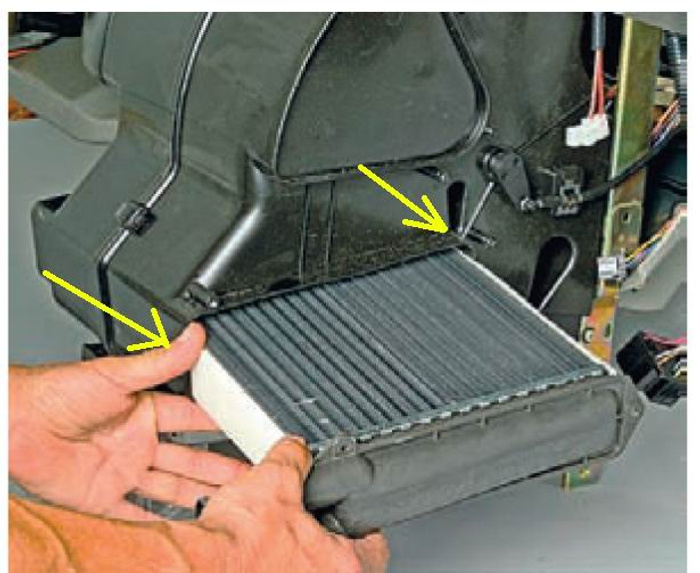

Подденьте отвёрткой фиксирующие ушки радиатора и извлеките его из корпуса. Сразу заклейте открытые трубки нового радиатора для защиты от пыли. Тщательно очистите дренажные каналы и полости корпуса от грязи и остатков охлаждающей жидкости перед установкой исправного узла.

Очистка посадочного места от старого герметика

После демонтажа радиатора отопителя внимательно осмотрите фланцы соединений на корпусе системы отопления. Старый герметик образует плотные резиноподобные наплывы, которые необходимо полностью удалить для обеспечения герметичности новой сборки. Любые остатки снижают эффективность уплотнения и могут вызвать течь антифриза.

Используйте пластиковый или деревянный скребок для первичного снятия основного слоя герметика. Металлические инструменты применять не рекомендуется – они оставляют царапины на алюминиевых поверхностях, что впоследствии нарушает адгезию нового состава. Особое внимание уделите пазам и углублениям в районе крепежных болтов.

Этапы очистки

1. Обработайте остатки герметика специальным очистителем (например, Abro PR-1000 или LIQUI MOLY Kuhlerreiniger), выдержите 10-15 минут для размягчения
2. Аккуратно соскоблите разбухшие остатки нейлоновой щеткой или мягкой ветошью
3. Протрите поверхности обезжиривателем на основе изопропилового спирта
4. Проверьте прилегающие плоскости на отсутствие:
   • Задиров глубиной свыше 0,5 мм
   • Деформаций крепежных ушек
   • Остатков прокладок

Контроль качества: Проведите пальцем в перчатке по посадочной зоне – поверхность должна быть абсолютно гладкой, без липких участков или бугорков. Наличие малейших неровностей требует повторной обработки.

Подбор нового радиатора: оригинал или аналог

При выборе нового радиатора для Калины с кондиционером встает вопрос: приобрести оригинальную деталь или аналог. Оригинальный радиатор (артикулы 21900-8104010 или 21900-8104010-00) гарантирует полное соответствие заводским параметрам, но отличается высокой ценой – от 4500 до 7000 рублей. Аналоги от проверенных брендов (LUZAR, AVTOALL, FENOX) стоят на 30-50% дешевле (от 2000 рублей), однако требуют тщательной проверки совместимости.

Критически важные параметры для любого варианта – габариты патрубков и корпуса, материал трубок (алюминий/латунь) и толщина сердцевины. Несоответствие даже на 2-3 мм приведет к проблемам с установкой. Для кондиционерных версий обязательна маркировка "AC" – стандартные радиаторы не подойдут из-за иного расположения узлов.

Ключевые критерии выбора

• Совместимость с кондиционером: Наличие дополнительных креплений под компрессор
• Теплоотдача: Не менее 1800 Вт для штатной работы печки
• Качество пайки: Цельные бачки без пластиковых вставок

Параметр	Оригинал	Аналог
Ресурс	5-7 лет	3-5 лет
Гарантия	24 месяца	6-12 месяцев
Риск протечек	≤1%	До 15% у дешевых копий

1. Проверьте VIN-код: Уточните модификацию кондиционера (Sanden или Panasonic)
2. Сравните образец: При покупке аналога приложите старый радиатор
3. Тест на герметичность: Требуйте предпродажной проверки в магазине

Проверка на геометрическое соответствие перед установкой

Перед монтажом нового радиатора отопителя тщательно сверьте его геометрию со снятым оригиналом. Любое отклонение в размерах или расположении крепежных элементов приведет к невозможности корректной установки или нарушению герметичности системы.

Особое внимание уделите моделям с кондиционером: дополнительный блок испарителя сокращает свободное пространство в моторном щите. Несоответствие формы или габаритов вызовет конфликт с воздуховодами, электропроводкой или элементами климатической установки.

Ключевые параметры для контроля:

• Габаритные размеры (длина, ширина, высота) с допуском ±1.5 мм
• Расположение и диаметр патрубков подвода/отвода антифриза
• Конфигурация монтажных кронштейнов и угол их установки
• Положение сливного штуцера и его вылет относительно корпуса
• Высота и форма боковых уплотнителей для плотного прилегания к кожуху печки

Методика проверки:

1. Установите старый и новый радиаторы на ровную поверхность тыльной стороной друг к другу
2. Совместите посадочные отверстия креплений с помощью калиброванных штифтов
3. Проконтролируйте зазоры между корпусами в контрольных точках (макс. 2 мм)
4. Примерьте радиатор в посадочное гнездо без подключения патрубков

При обнаружении несоответствий прекратите установку – потребуется замена компонента на подходящую модель. Попытки доработки кронштейнов или приложения чрезмерных усилий при монтаже приведут к деформации деталей.

Установка резиновых уплотнителей на выходы патрубков

Перед монтажом новых уплотнителей тщательно очистите посадочные места на патрубках радиатора и штуцерах системы охлаждения от грязи, старой смазки и следов коррозии. Используйте ветошь и очиститель без агрессивных компонентов, способных повредить резину. Убедитесь в отсутствии заусенцев или механических повреждений на металлических поверхностях.

Обильно смажьте внутреннюю поверхность уплотнителей и внешнюю сторону патрубков силиконовой смазкой (например, LIQUI MOLY KUPFER-PASTE). Не применяйте минеральные масла или WD-40 – они разрушают резину. Смазка облегчит посадку и предотвратит перекос деталей при установке.

Этапы монтажа

1. Наденьте уплотнитель на патрубок радиатора до упора, проворачивая его для равномерного распределения.
2. Проверьте положение буртика: он должен плотно прилегать к фланцу патрубка без зазоров.
3. Совместите штуцер шланга с патрубком, избегая перекоса. Наживляйте соединение без усилия.
4. Затяните хомут строго по центру уплотнителя. Момент затяжки – 1.5-2 Н·м (до плотного обжатия без деформации резины).

Ошибка	Последствие
Установка сухого уплотнителя	Разрыв резины при сборке/эксплуатации
Смещение хомута на край	Протечка антифриза под давлением
Затяжка "с запасом"	Деформация посадочного гнезда радиатора

После запуска двигателя прогрейте систему до рабочей температуры и проверьте соединения на наличие течи. При обнаружении капель антифриза – обязательно подтяните хомуты на остывшем двигателе. Используйте только специализированные уплотнители 1118-1300070 (или аналог от Bosch) – нештатная резина может не выдержать температурный режим.

Сборка корпуса с новым радиатором по обратной схеме

После установки нового радиатора отопителя и проверки герметичности соединений, приступайте к обратной сборке корпуса. Убедитесь, что патрубки плотно зафиксированы хомутами, а резиновые уплотнители радиатора не имеют перекосов. Совместите половинки корпуса печки, избегая защемления трубок или проводки.

Наживите крепежные винты корпуса равномерно без перекоса, затем затяните их крестообразной последовательностью с моментом 5–7 Н·м. Установите на штатные места электродвигатель вентилятора и заслонки, проверив плавность хода последних. Подключите разъемы моторчика и датчиков согласно маркировке.

Ключевые этапы подключения

1. Монтаж воздуховодов салона с фиксацией защелок
2. Подсоединение тросов управления заслонками:
   • Рециркуляции
   • Подачи воздуха на стекло
   • Распределения потоков "ноги/лицо"
3. Установка блока управления кондиционером

Компонент	Требуемая проверка
Дренажная трубка	Отсутствие заломов, чистота сливного отверстия
Антифриз	Уровень в расширительном бачке после прокачки
Электропроводка	Защита от перетирания, фиксация стяжками

Важно! Перед установкой декоративной панели запустите двигатель, проверьте работу печки на всех режимах и кондиционера. Убедитесь в отсутствии течей и посторонних шумов. Только после успешного тестирования завершите сборку элементов торпедо.

Рекомендации по смазке уплотнителей для легкой посадки

Нанесение смазки на уплотнительные элементы радиатора отопителя и патрубков существенно облегчает монтаж, предотвращает перекосы и повреждения резины при сборке. Это критически важно для сохранения герметичности системы охлаждения и кондиционирования после замены узла.

Используйте исключительно специализированные составы, совместимые с резиной и пластиком. Категорически запрещено применение минеральных масел, солидола или WD-40 – они вызывают деградацию уплотнителей. Обрабатывайте как патрубочные хомуты, так и посадочные места штуцеров на корпусе радиатора.

Порядок действий

1. Очистка поверхностей: Удалите пыль и старую смазку с уплотнителей и патрубков ветошью.
2. Выбор состава: Примените один из вариантов:
   • Силиконовая смазка-спрей (наиболее удобна)
   • Глицерин технический
   • Мыльный раствор (временное решение)
3. Нанесение: Равномерно распределите тонкий слой средства кистью или распылением. Избегайте избытка!
4. Установка: Сразу соединяйте элементы, не допуская высыхания состава.

Сравнение смазочных материалов

Материал	Преимущества	Недостатки
Силиконовая смазка	Не вступает в реакцию с резиной, долговечна, водоотталкивающая	Высокая стоимость
Глицерин	Доступность, нейтральность к резине	Смывается водой, требует обновления
Мыльный раствор	Экстренное применение при отсутствии альтернатив	Кратковременный эффект, риск коррозии

Важно: После сборки запустите двигатель, прогрейте систему и обязательно проверьте места соединений на предмет подтеканий. Повторная протяжка хомутов через 2-3 тепловых цикла обязательна.

Подключение патрубков системы охлаждения и хомутов

Подсоедините верхний патрубок радиатора отопителя к штуцеру на выпускном патрубке термостата. Нижний патрубок подключите к штуцеру на впускном патрубке помпы системы охлаждения двигателя. Убедитесь в отсутствии перегибов или натяжения резиновых шлангов при их укладке, особенно учитывая плотную компоновку моторного отсека с кондиционером.

Наденьте новые хомуты на патрубки перед установкой. Заведите металлические ленты хомутов на штуцерах радиатора и ответных элементах системы охлаждения, обеспечивая перехлёст не менее 10 мм. Убедитесь в правильной ориентации патрубков относительно меток на штуцерах (при наличии) и отсутствии перекоса.

Порядок затяжки хомутов

1. Предварительно затяните все хомуты отвёрткой до фиксации патрубков
2. Окончательно затяните крестовой отвёрткой или торцевой головкой с динамометрическим ключом
3. Момент затяжки винтовых хомутов: 1,5-2 Н·м
4. Проверьте надёжность посадки патрубков лёгким поворотом рукой

Элемент	Диаметр патрубка (мм)	Тип хомута
Верхний патрубок	32	Винтовой пружинный
Нижний патрубок	28	Винтовой пружинный

Важно: Используйте только новые хомуты и патрубки. Проверьте целостность посадочных поверхностей штуцеров. После запуска двигателя визуально контролируйте отсутствие течи в местах соединений при прогреве до рабочей температуры.

Заправка системы охлаждения свежим антифризом

После замены радиатора отопителя и устранения неисправностей, система охлаждения Лады Калины требует полной заправки свежим антифризом. Важно использовать только рекомендованные производителем типы охлаждающей жидкости, соответствующие спецификациям G12++ или G13, чтобы предотвратить коррозию и обеспечить стабильную работу двигателя и печки. Никогда не смешивайте разные классы антифризов во избежание химических реакций и выпадения осадка.

Перед заливкой убедитесь, что все сливные пробки на блоке цилиндров и радиаторе плотно закрыты, а патрубки надежно зафиксированы хомутами. Для предотвращения воздушных пробок в системе отопления салона, автомобиль должен стоять на ровной поверхности с небольшим наклоном передней части вверх. Это обеспечит выход пузырьков воздуха через расширительный бачок в процессе заполнения.

Пошаговая процедура заправки

1. Снимите крышку расширительного бачка, ослабьте винт воздушного клапана на патрубке дроссельного узла.
2. Медленно заливайте антифриз через воронку в расширительный бачок до отметки «MAX».
3. Запустите двигатель, дайте поработать 3-5 минут на холостом ходу, прогревая печку на максимальной скорости вентилятора.
4. Дождитесь срабатывания вентилятора радиатора, затем заглушите мотор и долейте антифриз до нормы.

Контроль качества заправки: Проверьте равномерность прогрева обеих веток печки. Если воздушные пробки остались, повторите процедуру прогрева с доливом. Убедитесь в отсутствии подтеков под автомобилем, особенно в зоне соединения патрубков радиатора отопителя.

Параметр	Значение
Общий объем системы	7.8 л
Емкость расширительного бачка	1.5 л
Рекомендуемый антифриз	G12++ (красный) или G13 (фиолетовый)

Важно: Утилизируйте отработанный антифриз через специализированные пункты приёма – он токсичен для окружающей среды. Регулярно проверяйте уровень охлаждающей жидкости и состояние трубок в моторном отсеке, особенно после замены компонентов.

Порядок удаления воздушных пробок из контура

Воздушные пробки в системе отопления Лады Калины с кондиционером приводят к недостаточному прогреву салона и нарушению циркуляции охлаждающей жидкости. Их образование часто связано с ошибками при доливе антифриза, негерметичностью патрубков или естественным испарением жидкости.

Для устранения проблемы потребуется выполнить последовательность действий, обеспечивающих выход воздушных масс через расширительный бачок. Важно проводить процедуру на холодном двигателе во избежание ожогов и деформации элементов системы.

Пошаговая процедура удаления воздуха

1. Установите автомобиль на ровную поверхность с небольшим подъёмом передней части (используйте эстакаду или домкрат)
2. Снимите пластиковую крышку расширительного бачка, запустите двигатель и прогрейте его до рабочей температуры (90°C)
3. Увеличьте обороты двигателя до 2500-3000 об/мин и удерживайте 2-3 минуты
4. Переведите регулятор печи на максимальный режим обогрева и скорость вентилятора
5. Поочерёдно пережимайте и отпускайте патрубки радиатора отопителя (в салоне) для вытеснения пузырей
6. Долейте охлаждающую жидкость в расширительный бачок до уровня между метками MIN/MAX
7. Повторяйте цикл (обороты + пережим патрубков) до прекращения появления пузырей в бачке

Контрольные признаки успешного удаления воздуха: равномерный прогрев патрубков печки, стабильная температура двигателя и интенсивный поток горячего воздуха из дефлекторов. При сохранении проблемы проверьте целостность крышки расширительного бачка – неисправный клапан часто вызывает повторное завоздушивание.

Проблема	Признак воздушной пробки
Холодный воздух из печки	Разница температуры патрубков подачи/обратки
Булькающие звуки	Шумы за салонной панелью при работе печки
Перегрев двигателя	Рост температуры на подъёмах при движении

Важно: Используйте только рекомендованный производителем антифриз (тип G12 или G12+). После процедуры проверьте систему на утечки, особое внимание уделив соединениям термостата и помпы. При частом повторении завоздушивания диагностируйте герметичность радиатора отопителя и прокладки ГБЦ.
