РАФ-977 – легендарный советский микроавтобус, ставший символом целой эпохи в истории отечественного автотранспорта. Эта машина не просто перевозила пассажиров: она служила "скорой помощью", маршруткой, служебным транспортом и даже правительственным лимузином.
Данная статья детально разберет ключевые технические характеристики различных модификаций РАФ-977, покажет архивные и современные фото, рассмотрит популярные варианты тюнинга для энтузиастов реставрации, а также предоставит реальные отзывы владельцев, знающих все сильные и слабые стороны этой уникальной машины.
Двигатель РАФ-977: основные параметры
Сердцем микроавтобуса РАФ-977 служил рядный бензиновый двигатель ГАЗ-21, унаследованный от "Волги". Этот 4-тактный силовой агрегат с нижним расположением клапанов (низкооборотный OHV) отличался выносливостью и ремонтопригодностью. Конструктивно он размещался в передней части автомобиля с продольной ориентацией.
Заводская комплектация предусматривала карбюраторную систему питания. Двигатель работал в паре с 3-ступенчатой механической коробкой передач и передавал крутящий момент на задние колеса через карданный вал. Особенностью являлось применение жидкостной системы охлаждения с термосифонным принципом циркуляции.
| Параметр | Значение |
|---|---|
| Модель двигателя | ЗМЗ-21 (модификация ГАЗ-21) |
| Тип | Бензиновый, карбюраторный |
| Конфигурация | Рядный, 4 цилиндра |
| Рабочий объем | 2.445 л (2445 см³) |
| Диаметр цилиндра × ход поршня | 92 × 92 мм |
| Степень сжатия | 6.7:1 (базовая версия) |
| Мощность | 75 л.с. (55 кВт) при 4000 об/мин |
| Крутящий момент | 170 Н·м при 2200 об/мин |
| Система смазки | Комбинированная (разбрызгивание + давление) |
Эксплуатационные особенности
Конструкция двигателя имела характерные нюансы:
- Чугунный блок цилиндров с несъемными гильзами
- Алюминиевая головка блока с V-образным расположением клапанов
- Цепной привод распредвала (вместо ремня)
- Ручной подсос для холодного пуска
Типичные "болезни" включали перегрев при нагрузках, вибрации на высоких оборотах и постепенное падение компрессии из-за износа седел клапанов. Расход топлива в городском цикле достигал 14-16 л/100 км. Для повышения надежности владельцы часто модернизировали систему охлаждения и переходили на электронное зажигание.
Трансмиссия и ходовая часть: параметры и особенности
Трансмиссия РАФ-977 базировалась на агрегатах ГАЗ-21 "Волга". Автомобиль оснащался 4-ступенчатой механической коробкой передач с синхронизаторами на 3-й и 4-й скоростях. Карданная передача включала два вала с промежуточной опорой, что обеспечивало передачу крутящего момента на задний ведущий мост с разгруженным полуосевым дифференциалом. Особенностью стала установка рулевой колонки с регулируемым углом наклона для удобства водителя.
Ходовая часть использовала зависимую подвеску всех колес: спереди – продольные полуэллиптические рессоры с гидравлическими амортизаторами двустороннего действия, сзади – аналогичная рессорная конструкция с дополнительными реактивными штангами. Рулевой механизм – типа "глобоидальный червяк-двухгребневый ролик" с передаточным числом 18.2. Тормозная система состояла из барабанных механизмов на всех колесах с гидравлическим приводом и вакуумным усилителем.
Ключевые технические параметры
- Клиренс: 190 мм
- Шины: 7.10-15"
- Рулевой механизм: Глобоидальный червяк с роликом
- Тормоза: Барабанные, Ø 280 мм (передние/задние)
| Компонент | Тип | Особенности |
|---|---|---|
| Коробка передач | Механическая, 4-ступ. | Синхронизаторы на 3-4 передачах |
| Передняя подвеска | Рессорная | Продольные полуэллиптические рессоры |
| Задняя подвеска | Рессорная с реактивными штангами | Дополнительные поперечные стабилизаторы |
Экстерьер и интерьер РАФ-977 в архивных фото
Архивные фотографии РАФ-977 демонстрируют классическую для советских микроавтобусов 50-60-х годов компоновку с капотной схемой и вагонной посадкой. Фары интегрированы в округлый передок с массивной хромированной решеткой радиатора, а боковой профиль подчеркнут характерной "килевой" линией остекления и двумя панорамными ветровыми стеклами. Задняя часть выполнена практически вертикально с крупными фонарями по углам.
На снимках салона выделяется просторный 9-местный салон с тремя рядами сидений, обитых дерматином. Водительская зона аскетична: тонкий двухспицевый руль, крупные круглые приборы на металлической панели, рычаг КПП на рулевой колонке. Потолочные вентиляционные дефлекторы, тканевые поручни вдоль окон и съемные шторки на задних стеклах – типичные детали интерьера, зафиксированные фотографами.
Ключевые особенности экстерьера
- Фарондовый дизайн – покатая передняя часть с V-образным капотом
- Панорамное остекление – лобовое стекло из двух секций, большие боковые окна
- Хромированные элементы: бамперы, решетка радиатора, ручки дверей

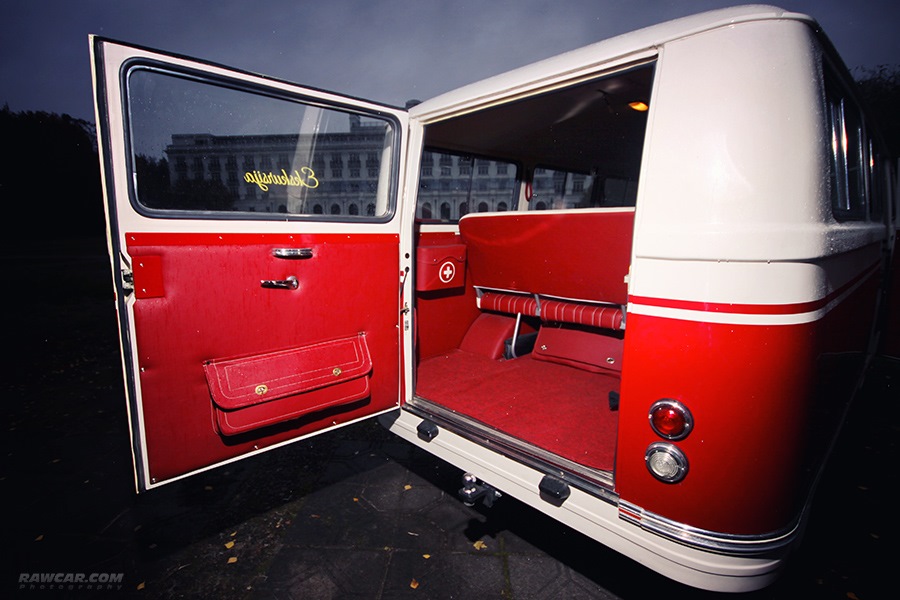

- Задние распашные двери с замком-шпингалетом
Детали интерьера на фото
| Зона | Элементы | Материалы |
|---|---|---|
| Передняя панель | 2 круглых спидометра, сигнальные лампы, рычаг указателей поворота | Сталь, пластик |
| Сиденья | Раздельные передние, диван 2-го ряда, откидные "скамейки" 3-го ряда | Дерматин, поролон |
| Потолок | Светильник, вентиляционные "грибки", тканевая обивка | Картон, ткань |
На архивных кадрах заметны типичные для ранних модификаций особенности: ручной стеклоподъемник у водителя, крючки для одежды над средними окнами, резиновые коврики на полу. Фотографии "Латвии" в такси-исполнении показывают таксометр за щитком приборов и зеленый фонарь "свободен" на крыше.
Популярные тюнинг-решения салона и кузова
Владельцы РАФ-977 часто модернизируют салон для повышения комфорта и функциональности. Устанавливаются современные сиденья от иномарок с регулировками и подогревом, перетягиваются потолок и боковины алькантарой или кожзамом. Пол устилается вибро- и шумоизоляцией, поверх которой кладется ковролин или практичный линолеум. Обязательный элемент – переборка с люком между водителем и пассажирским отсеком.
Электрическая система дополняется мультимедийными головными устройствами с экранами, колонками в дверях и усиленными аккумуляторами. Для климатического комфорта интегрируются автономные отопители (например, Webasto) или кондиционеры. Органы управления модернизируются через замену руля на спортивный, установку приборной панели от современных авто и замену рычагов КПП на укороченные версии.
Топ-решений для кузова
- Оптика: Установка светодиодных фар, противотуманок и фонарей стоп-сигналов в стиле ретро-модерн.
- Диски и резина: Монтаж литых дисков R14-R15 с низкопрофильной резиной, расширение колесных арок.
- Аэродинамика: Добавление спойлеров на крышу, кастомных бамперов с интегрированными фарами и обтекателей зеркал.
Частые доработки
- Окраска: Двухцветные схемы, матовые оттенки, флуоресцентные вставки или полная оклейка виниловой пленкой.
- Фурнитура: Замена дверных ручек на хромированные, скрытые петли, установка люка на крыше.
- Интерьер: Барные стойки, неоновую подсветку пола, кожаные карманы на спинках сидений.
| Зона | Популярные решения | Сложность |
|---|---|---|
| Крыша | Люки, рейлинги, спойлеры | Средняя |
| Двери | Электроприводы, панорамные стекла | Высокая |
| Панель приборов | Вставка дерева/карбона, цифровые датчики | Низкая |
Эксплуатационные отзывы владельцев о надежности
Большинство владельцев РАФ-977 отмечают его исключительную простоту конструкции как ключевой фактор надежности. Благодаря минимальному количеству сложной электроники и доступности базовых узлов (двигатель ГАЗ-21, мосты, рулевое управление), микроавтобус демонстрирует высокую ремонтопригодность даже в полевых условиях. Многие экземпляры с пробегом за 300+ тыс. км остаются на ходу при своевременном обслуживании.
Однако подчеркивается прямая зависимость надежности от регулярного ухода и качества запчастей. Пренебрежение ТО быстро выявляет слабые места: коррозию кузова (особенно порогов и лонжеронов), износ устаревших подвесных элементов и утечки в топливной системе. Владельцы единодушны: машина "прощает" мелкие недочеты, но требует строгой дисциплины в обслуживании.
Типичные оценки узлов
В отзывах регулярно фигурируют следующие наблюдения:
- Двигатель (ГАЗ-21): "Неубиваемый при своевременной замене масла, но склонен к перегреву в пробках". Требует контроля системы охлаждения.
- Трансмиссия: Механика выдерживает высокие нагрузки, но синхронизаторы КПП изнашиваются к 150 тыс. км.
- Подвеска: Рессоры и сайлентблоки нуждаются в частой замене. "После 100 тыс. км стучит всё, но меняется за копейки".
| Аспект | Положительные оценки | Отрицательные оценки |
|---|---|---|
| Кузов | Жесткая рама, ремонтопригодность | Быстрая коррозия, "слабы" стыки панелей |
| Электрика | Примитивная схема, диагностика "лампочкой" | Ненадежные контакты, генератор маломощный |
| Тормоза | Простота обслуживания | Слабоваты для полной загрузки, частый ремонт ГТЦ |
Общий вердикт звучит парадоксально: "Ненадежен как современный авто, но надежен как инструмент". Владельцы ценят предсказуемость поломок и возможность ремонта "на коленке", но признают необходимость постоянного контроля состояния. Наибольшие нарекания вызывают кузовные проблемы – даже ухоженные экземпляры требуют регулярной антикоррозийной обработки.
