Расчет степени сжатия двигателя - рост мощности и экономии

Статья обновлена: 18.08.2025

Степень сжатия – ключевой параметр любого поршневого двигателя внутреннего сгорания, определяющий отношение полного объема цилиндра к объему камеры сгорания.

Эта величина напрямую влияет на термический КПД двигателя: повышение степени сжатия позволяет эффективнее использовать энергию топлива, увеличивая мощность и снижая удельный расход топлива.

Точный расчет степени сжатия критически важен при проектировании, модернизации или тюнинге мотора для достижения оптимального баланса между динамическими характеристиками, экономичностью и надежностью, предотвращая детонацию и тепловые перегрузки.

Определение степени сжатия и ее базовый расчет

Степень сжатия (ε) – ключевой термодинамический параметр ДВС, количественно выражающий соотношение объемов камеры сгорания при нахождении поршня в нижней и верхней мертвых точках. Она показывает, во сколько раз сжимается топливовоздушная смесь (или воздух в дизелях) перед воспламенением. Физически определяется как отношение полного объема цилиндра (V_п) к объему камеры сгорания (V_к).

Повышение ε увеличивает теоретический КПД цикла Отто/Дизеля за счет роста перепада температур и давления в цикле. Однако предел ограничен детонационной стойкостью бензина или механической прочностью дизельных двигателей. Точный расчет ε критичен для проектирования, форсирования или тюнинга мотора.

Формула и компоненты для расчета

Базовая формула расчета степени сжатия:

ε = (V_п + V_к) / V_к

где:

V_п – рабочий объем одного цилиндра (в см³ или литрах). Рассчитывается как: V_п = (π × D² × H) / 4, где D – диаметр цилиндра, H – ход поршня.
V_к – объем камеры сгорания (в см³ или литрах). Включает:
- Объем полости в ГБЦ
- Объем вытеснения поршня (при плоском днище – ≈0)
- Объем прокладки ГБЦ (толщина × площадь отверстия)
- Зазор между поршнем и ГБЦ в ВМТ

Порядок практического расчета

Измерьте диаметр цилиндра (D) и ход поршня (H) по техническим характеристикам двигателя.
Рассчитайте рабочий объем цилиндра V_п по формуле.
Определите V_к одним из методов:
- Замер жидкостью: Заполните камеру сгорания (при собранной ГБЦ с прокладкой и поршнем в ВМТ) жидкостью известного объема через свечное отверстие.
- По чертежам: Суммируйте объемы всех элементов камеры (требует точных 3D-моделей).
Подставьте значения в формулу ε = (V_п + V_к) / V_к.

Компонент	Обозначение	Единицы измерения	Метод определения
Рабочий объем цилиндра	V_п	см³ (куб.см)	Расчет по D и H
Объем камеры сгорания	V_к	см³ (куб.см)	Экспериментальный замер или CAD
Степень сжатия	ε	Безразмерная величина	Вычисление по формуле

Пример расчета для двигателя с V_п = 500 см³ и V_к = 50 см³: ε = (500 + 50) / 50 = 11.0. Значение 11.0:1 означает, что смесь сжимается в 11 раз относительно исходного объема.

Точное измерение объема камеры сгорания

Определение фактического объема камеры сгорания является критически важным этапом для корректного расчета степени сжатия двигателя. Неточности в этом измерении напрямую влияют на достоверность итоговых значений компрессии, что может привести к неправильным выводам о требуемых доработках или неоптимальной настройке двигателя.

Объем камеры сгорания включает в себя пространство над поршнем, находящимся в верхней мертвой точке (ВМТ), ограниченное головкой блока цилиндров, плоскостью ГБЦ, стенками цилиндра и днищем поршня. Этот объем формирует "мертвое" пространство, в котором происходит сгорание топливовоздушной смеси и которое необходимо измерить с высокой точностью.

Методы измерения объема камеры сгорания

Существует несколько проверенных методов для точного определения объема камеры сгорания:

Объемный метод с использованием бюретки: Самый распространенный и точный метод. ГБЦ устанавливается горизонтально, камера сгорания герметизируется прозрачной пластиной со штуцером. Вода или масло из градуированной бюретки медленно заливается через штуцер до заполнения камеры. Объем вытесненной жидкости соответствует объему камеры.
Метод с использованием мерных шариков/дробинок (шариковый метод): Мелкие калиброванные шарики (стеклянные или стальные) заполняют камеру сгорания через отверстие для свечи зажигания. Объем шариков, поместившихся в камере, затем рассчитывается по их массе и плотности материала.
3D-сканирование: Современный метод, использующий лазерные или оптические сканеры для построения точной цифровой модели камеры. Специальное программное обеспечение рассчитывает объем по полученной модели. Требует дорогостоящего оборудования.

Ключевые факторы, влияющие на точность измерений

Для получения достоверных результатов необходимо контролировать следующие аспекты:

Температура жидкости/шариков	Изменение температуры меняет плотность жидкости/объем шариков. Измерения проводят при стабильной температуре (обычно 20°C).
Герметичность установки	Утечки жидкости при объемном методе приводят к занижению результатов. Необходимо тщательно герметизировать камеру.
Учет объема свечного отверстия	Объем канала свечи зажигания, выступающего в камеру, должен быть либо исключен из измерений, либо учтен отдельно.
Положение клапанов	Клапаны должны быть закрыты и притерты. Открытые клапаны или неплотная посадка исказят объем.
Точность бюретки/калибровка шариков	Измерительное оборудование должно быть проверено и откалибровано.

Последовательность действий при объемном методе (рекомендуемая):

Тщательно очистить камеру сгорания и прилегающие поверхности от нагара и загрязнений.
Установить ГБЦ строго горизонтально (камера сгорания вверх).
Установить пластину с уплотнительной прокладкой (силикон, резина) и штуцером, надежно зафиксировать.
Наполнить бюретку жидкостью (легкое масло или вода с ПАВ для снижения поверхностного натяжения) до нулевой отметки.
Медленно открыть кран штуцера, позволить жидкости заполнить камеру, вытесняя воздух. Дождаться полного прекращения движения мениска.
Зафиксировать объем жидкости, вытекшей из бюретки. Это и есть искомый объем камеры сгорания.
Повторить замер 2-3 раза для усреднения и исключения случайных ошибок.

Только после точного определения объема камеры сгорания можно переходить к расчету степени сжатия по формуле, учитывая рабочий объем цилиндра и геометрию поршня. Это обеспечивает базу для дальнейших работ по оптимизации мощности и экономичности двигателя.

Расчет полного объема цилиндра перед сжатием

Полный объем цилиндра (V_полн) представляет собой сумму рабочего объема (V_раб) и объема камеры сгорания (V_к.с.) в момент начала такта сжатия. Этот параметр критичен для определения степени сжатия двигателя, так как является знаменателем в формуле ε = (V_раб + V_к.с.) / V_к.с..

Точность измерения V_к.с. напрямую влияет на корректность расчетов. Объем камеры сгорания замеряется при положении поршня в верхней мертвой точке (ВМТ) с использованием градуированного бюретки и прозрачной пластины, закрывающей плоскость разъема головки блока. Рабочий объем вычисляется по геометрическим параметрам цилиндра.

Формулы и методики расчета

Ключевые зависимости для вычислений:

Рабочий объем цилиндра: V_раб = π × D² / 4 × H, где D – диаметр цилиндра, H – ход поршня.
Полный объем: V_полн = V_раб + V_к.с.
Степень сжатия: ε = V_полн / V_к.с.

Параметр	Обозначение	Единицы измерения
Диаметр цилиндра	D	мм
Ход поршня	H	мм
Объем камеры сгорания	V_к.с.	см³

При модификации двигателя (расточка цилиндров, установка коленвала с увеличенным ходом) V_раб возрастает, что при неизменном V_к.с. повышает степень сжатия. Для сохранения допустимого ε требуется точный пересчет V_полн и корректировка камеры сгорания.

Погрешности в определении V_к.с. (например, из-за сложной формы полости) приводят к отклонениям в расчетах ε. Использование 3D-сканирования или гидравлического метода повышает точность замеров на 2-5% по сравнению с традиционными способами.

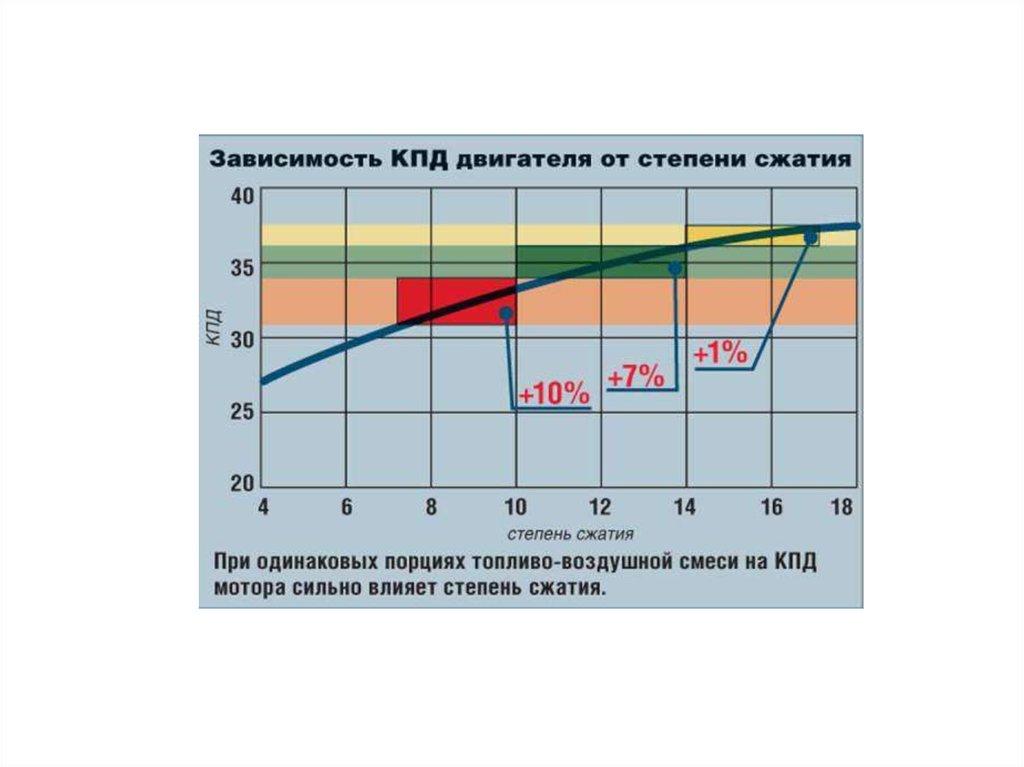

Как повышение сжатия увеличивает мощность

Увеличение степени сжатия сокращает объем камеры сгорания при неизменном рабочем объеме цилиндра. Это приводит к более плотному сжатию топливовоздушной смеси перед воспламенением. Плотная смесь содержит больше молекул топлива и кислорода в единице объема, что создает предпосылки для интенсивного выделения энергии при сгорании.

Высокая степень сжатия повышает максимальное давление в цилиндре в конце такта сжатия. При воспламенении сжатая смесь сгорает быстрее и полнее, резко увеличивая давление на поршень во время рабочего хода. Это прямо усиливает полезную работу, передаваемую на коленчатый вал за каждый цикл.

Ключевые физические эффекты

Повышение КПД двигателя достигается за счет двух взаимосвязанных факторов:

Термодинамический КПД: По циклу Отто эффективность растет с увеличением степени сжатия (ε) по формуле: η = 1 - 1/ε^γ-1, где γ – показатель адиабаты. При росте ε с 10 до 12 КПД увеличивается на ~6-8%.
Энерговыделение: Более высокое давление перед сгоранием обеспечивает полное окисление топлива, снижая потери на догорание и теплопередачу в стенки.

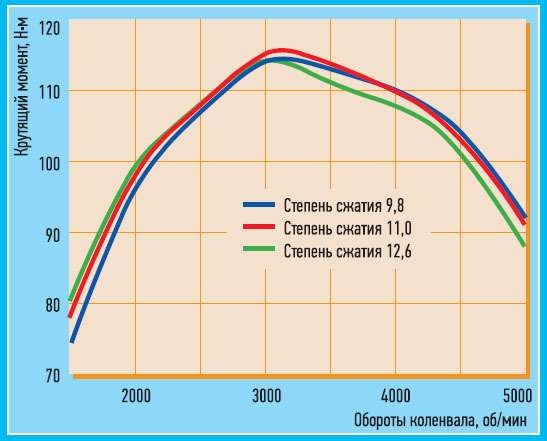

Степень сжатия	Среднее давление (бар)	Прирост мощности (%)
9:1	9.5	0 (база)
11:1	11.2	8-10
13:1	13.1	15-18

Ограничения: Чрезмерное повышение сжатия (>12:1 для бензина АИ-95) вызывает детонацию из-за самовоспламенения смеси. Это требует:

Использования высокооктанового топлива
Оптимизации формы камеры сгорания
Корректировки угла опережения зажигания

Влияние степени сжатия на расход топлива

Повышение степени сжатия напрямую снижает удельный расход топлива за счет роста термического КПД цикла. Увеличение давления и температуры в конце такта сжатия обеспечивает более полное сгорание топливно-воздушной смеси и эффективное преобразование тепловой энергии в механическую работу. Это позволяет получить требуемую мощность при меньшем количестве впрыскиваемого топлива.

Однако чрезмерное повышение степени сжатия провоцирует детонацию, вынуждая использовать топливо с высоким октановым числом и корректировать угол опережения зажигания. Неоптимальные настройки зажигания, а также рост механических потерь и тепловой нагрузки частично нивелируют выигрыш в экономичности. Для дизельных двигателей повышение степени сжатия в допустимых пределах всегда улучшает топливную эффективность благодаря принципу воспламенения от сжатия.

Факторы влияния и ограничения

Термический КПД: Каждое увеличение степени сжатия на 1 единицу снижает расход топлива на 1-2% при отсутствии детонации
Детонационный порог: При достижении критического значения КПД падает из-за вынужденного позднего зажигания
Качество топлива: Высокооктановые бензины позволяют реализовать потенциал экономичности без детонации
Конструкция камеры сгорания: Оптимизированные формы улучшают смесеобразование и снижают требования к октановому числу

Степень сжатия	Влияние на расход	Риски
8:1 - 10:1	Умеренная экономия	Минимальные
11:1 - 13:1	Оптимальный баланс	Требуется контроль детонации
14:1 и выше	Максимальная эффективность	Рост NOx, деформация ГБЦ

Для достижения максимального эффекта модернизация должна включать комплекс мер: применение наддува с промежуточным охлаждением, внедрение систем непосредственного впрыска и адаптивного управления углом зажигания. Это позволяет преодолеть детонационные ограничения и реализовать потенциал топливной экономичности высоких степеней сжатия.

Выбор оптимального октанового числа бензина

Оптимальное октановое число определяется степенью сжатия двигателя: высокие степени сжатия (выше 10:1) требуют топлива с повышенным октановым числом (АИ-95/98) для подавления детонации. Низкооктановый бензин в таких условиях самовоспламеняется до искры свечи, вызывая ударные волны, перегрев и разрушение поршневой группы. Для двигателей со степенью сжатия ниже 9:1 допустимо применение АИ-92, где детонационная стойкость менее критична.

Использование топлива с октановым числом ниже рекомендованного производителем снижает мощность на 5-15% и повышает расход на 7-20% из-за вынужденного корректирования угла опережения зажигания ЭБУ. Превышение требуемого октанового числа не дает прироста производительности в стандартных моторах, но увеличивает финансовые затраты. Исключение – форсированные двигатели с чип-тюнингом, где высокооктановое топливо позволяет реализовать потенциал модификаций.

Критерии выбора и практические аспекты

Для определения оптимального топлива используйте:

Руководство по эксплуатации ТС – указания производителя учитывают конструктивные особенности мотора
Маркировку на люке бензобака – минимально допустимое октановое число
Симптомы детонации (металлический стук, вибрация под нагрузкой) сигнализируют о необходимости перехода на высокооктановый бензин

Степень сжатия	Рекомендуемый бензин	Риски при нарушении
До 9:1	АИ-92	Загрязнение форсунок при использовании АИ-100
10:1 – 11:1	АИ-95	Детонация с АИ-92, сокращение ресурса
Выше 11:1	АИ-98	Прогар поршней с АИ-92/95

Эксплуатация двигателя с правильно подобранным октановым числом обеспечивает полное сгорание топливной смеси, максимальный крутящий момент в рабочем диапазоне оборотов и снижение токсичности выхлопа. Для турбированных моторов требования к октановому числу возрастают пропорционально давлению наддува.

Практические шаги для безопасного повышения сжатия

Точный расчет исходной степени сжатия обязателен перед любыми изменениями: измерьте объем камеры сгорания, толщину прокладки, ход поршня и диаметр цилиндра. Используйте специализированные калькуляторы или формулу: ε = (V_раб + V_кам) / V_кам, где V_раб – рабочий объем цилиндра, V_кам – объем камеры сгорания.

Определите целевую степень сжатия с учетом октанового числа топлива: для бензина АИ-92 максимально безопасный предел – 10.5:1, для АИ-98 – 12:1. Превышение вызовет детонацию без корректировки угла опережения зажигания и топливоподачи.

Алгоритм модификации

Замена прокладки ГБЦ: Установка тонкостенной металлической прокладки уменьшает объем камеры сгорания. Учитывайте снижение клиренса между поршнем и клапанами.
Фрезеровка головки блока: Снятие слоя металла (0.5-1.5 мм) напрямую увеличивает компрессию. Контролируйте параллельность поверхностей и проверяйте клапанные зазоры.
Установка поршней с выпуклым днищем: Выбирайте поршни с измененной геометрией, уменьшающей объем камеры сгорания. Проверяйте совместимость с шатунами и стенками цилиндра.

Обязательные сопутствующие доработки:

Настройка угла опережения зажигания через прошивку ЭБУ для предотвращения детонации
Обогащение топливной смеси на высоких оборотах
Улучшение охлаждения: установка интеркулера или радиатора повышенной эффективности

Параметр	Безопасный диапазон	Риски при нарушении
Рост степени сжатия	0.5–1.5 единиц	Прогар поршней, детонация
Толщина снятия металла с ГБЦ	≤ 1.2 мм	Деформация ГБЦ, задиры клапанов
Октановое число топлива	≥ АИ-95 для ε > 10:1	Самовоспламенение смеси

После сборки проведите холодную прокрутку двигателя стартером для проверки компрессии во всех цилиндрах. Разброс показаний не должен превышать 10%. Обкатка на низких нагрузках первые 500 км обязательна для притирки компонентов.
