Распиновка датчика скорости - как проверить и поменять

Статья обновлена: 18.08.2025

Датчик скорости – критически важный компонент современных автомобилей, передающий данные о скорости вращения колес или выходного вала коробки передач в электронный блок управления.

Неисправность датчика вызывает хаос в работе авто: сбои спидометра, некорректное переключение передач, повышенный расход топлива и даже активацию аварийных режимов двигателя.

Эта статья предоставит точную распиновку датчика, алгоритмы проверки мультиметром, инструкции по замене и профессиональные рекомендации для самостоятельной диагностики и ремонта.

Где расположен датчик скорости в разных моделях авто

Расположение датчика скорости (ДС) варьируется в зависимости от типа привода и конструктивных особенностей автомобиля. В переднеприводных моделях он чаще всего интегрирован в коробку передач или привод полуоси.

В заднеприводных и полноприводных авто датчик обычно крепится к раздаточной коробке либо заднему редуктору. Точное место установки всегда связано с точкой измерения вращения вторичного вала трансмиссии.

Типичные варианты размещения по маркам

• ВАЗ (Lada): На КПП рядом с приводом правого колеса (классика) или на дифференциале (современные модели).
• Volkswagen Golf/Passat: Верхняя часть коробки передач, доступ через моторный отсек.
• Toyota Camry/Corolla: Над картером КПП со стороны водителя, часто прикрыт патрубками.
• Ford Focus: Нижняя часть трансмиссии возле левого ШРУСа, требует снятия защиты.
• Hyundai Solaris/Kia Rio: Задняя часть двигателя у места соединения с КПП.

Тип авто	Расположение ДС
Передний привод	Корпус КПП, реже - ступица переднего колеса
Задний привод	Редуктор заднего моста, раздатка
Полный привод	Раздаточная коробка или оба моста

Важно! У дизельных авто (например, Renault Duster 1.5dCi) датчик может совмещаться с датчиком ABS на ступице. В электроках (Nissan Leaf) его функцию выполняет датчик положения ротора двигателя.

Конструктивные типы датчиков скорости: индуктивные и Холла

Датчики скорости вращения колес или выходного вала КПП делятся на два основных конструктивных типа: индуктивные (пассивные) и основанные на эффекте Холла (активные). Их принцип действия, конструкция и требования к подключению существенно различаются.

Индуктивный датчик генерирует аналоговый сигнал переменного напряжения при прохождении ферромагнитного зубца мимо чувствительного элемента. Датчик Холла выдает цифровой сигнал прямоугольной формы при изменении магнитного поля, создаваемого вращающимся задающим диском с постоянными магнитами или прорезями.

Сравнительные характеристики

Характеристика	Индуктивный датчик	Датчик Холла
Принцип работы	Электромагнитная индукция	Изменение магнитного потока
Тип сигнала	Синусоидальный (аналоговый)	Прямоугольный (цифровой)
Питание	Не требуется	Требуется +12В
Чувствительность	Снижается на низких оборотах	Стабильна на всех скоростях
Полярность	Не имеет значения	Критична

Ключевые особенности индуктивных датчиков:

• Простая двухпроводная конструкция без электроники
• Высокая надежность в условиях вибрации и загрязнений
• Самогенерируемый сигнал (не требует питания)
• Недостаток: Низкая точность при минимальных скоростях вращения

Ключевые особенности датчиков Холла:

1. Трехпроводное подключение: питание, масса, сигнал
2. Четкий цифровой сигнал, не зависящий от скорости вращения
3. Высокая помехоустойчивость и точность измерений
4. Недостаток: Чувствительность к переполюсовке и скачкам напряжения

Визуально индуктивные датчики обычно имеют цилиндрический магнитопровод с катушкой, тогда как корпуса датчиков Холла часто содержат разъем с тремя контактами и встроенную микросхему. Замена одного типа на другой без переделки схемы невозможна.

Расшифровка маркировок на корпусе датчика скорости

Маркировка на корпусе датчика скорости (ДС) или датчика скорости вращения колеса (часто совмещен с ABS) содержит критически важную информацию для его правильной идентификации, проверки и замены. Без понимания этих обозначений подобрать корректную замену или провести диагностику становится крайне затруднительно.

Производители наносят на корпус датчика буквенно-цифровые коды, номера деталей (Part Number), логотипы брендов, а иногда специфические символы или цветовые метки. Эта информация позволяет точно определить тип датчика (активный/пассивный - Hall/Индуктивный), его электрические параметры, совместимость с конкретными моделями автомобилей и распиновку выводов.

Основные элементы маркировки и их значение

Расшифровка обычно включает следующие ключевые элементы:

• Номер детали (Part Number / P/N): Уникальный код производителя. Самый важный элемент для поиска аналога или оригинала (например, Bosch 0 986 579 003, TRW JFR110, VDO S20085). Всегда ищите замену по этому номеру.
• Бренд/Логотип: Указывает производителя (Bosch, Continental, TRW, Delphi, Hella, VDO/Siemens и т.д.). Помогает в поиске аналогов или оригиналов.
• Специфические символы/коды: Могут обозначать:
  • Тип датчика: "A" или "ACT" (Active) для активных (Холл), "P" или "PAS" (Passive) для пассивных (Индуктивных). Иногда указывается явно: "Hall Effect".
  • Полярность/Распиновка: Стрелки, знаки "+"/"-", буквы (A, B, C) или цифры (1, 2, 3) возле выводов. Крайне важны для правильного подключения!
  • Напряжение: "12V" (стандартно для легковых авто) или реже "24V" (грузовики).
  • Дата производства/Партия: Код вида YYWW (ГодНеделя) или подобный.
• Цветовые метки: Краска на корпусе, разъёме или проводах часто кодирует тип датчика или распиновку согласно внутренней системе производителя (напр., у Bosch: черная метка - активный, серая - пассивный). Требует сверки с технической информацией бренда.
• Код OEM: Иногда присутствует номер, присвоенный автопроизводителем (например, для VAG: 1J0 927 801, для GM: 25795852). Полезен для поиска в каталогах дилера.

Примеры маркировок и их интерпретация

Маркировка на датчике	Возможная расшифровка
BOSCH 0 986 579 003	Производитель: Bosch, Номер детали: 0 986 579 003 (оригинальный номер для поиска).
TRW JFR110 ACT A B C	Производитель: TRW, Номер: JFR110, Тип: Активный (Hall), Распиновка: Выводы помечены A, B, C.
1J0 927 801 VDO 24V + - SIG	OEM-номер (VAG), Производитель: VDO, Напряжение: 24В, Распиновка: Плюс (+), Минус (-), Сигнальный выход (SIG).
DELPHI 104562-AB (P) BLACK	Производитель: Delphi, Номер: 104562-AB, Тип: Пассивный (Индуктивный), Цвет корпуса/Метка: Черный (может указывать на тип или спецификацию).

Важнейшие рекомендации:

1. Номер детали (P/N) - основа. Всегда используйте его как первичный ключ для поиска замены. Сверяйте цифры буква в букву.
2. Тип датчика критичен. Активный (Hall) и Пассивный (Индуктивный) датчики не взаимозаменяемы! Электроника блока управления ожидает определенный тип сигнала. Маркировка "A/ACT/Hall" или "P/PAS" указывает на тип.
3. Распиновка обязательна к проверке. Обозначения "+", "-", "SIG", "OUT", буквы или цифры у выводов должны точно совпадать с распиновкой на автомобиле. Неправильное подключение может вывести датчик или ЭБУ из строя.
4. Консультация с мануалом/каталогом. Для точной интерпретации цветовых меток или специфических символов конкретного производителя необходимо обращаться к официальным техническим документам или авторитетным электронным каталогам запчастей (ETKA, TecDoc, etc).
5. OEM-код - хорошее дополнение. Если есть код автопроизводителя (OEM), его также можно использовать для поиска, особенно в дилерских каталогах.

Запомните: Маркировка – ваш главный ориентир. Её правильная расшифровка гарантирует корректный подбор датчика скорости и предотвращает ошибки при его установке.

Схема контактов: распиновка датчика скорости по цветам проводов

Цветовая маркировка проводов датчика скорости (ДС) варьируется в зависимости от производителя авто и года выпуска. Ниже приведены распространенные варианты распиновки для 3-контактных датчиков, характерных для большинства современных автомобилей. Всегда сверяйтесь с электросхемой конкретной модели.

Основные провода включают: питание (+12V), массу (GND) и сигнальный импульс. Корпус датчика часто имеет металлическую часть для дополнительного заземления через крепление. Ошибки при подключении могут привести к сбоям спидометра, АБС или двигателя.

Цвет провода	Назначение	Распространенные авто
Красный	Питание +12V	ВАЗ (Lada Granta, Vesta), Renault Logan
Черный	Масса (GND)	ВАЗ, Hyundai Solaris, Kia Rio
Синий/Белый	Сигнальный импульс	ВАЗ, Ford Focus
Желтый/Зеленый	Сигнальный импульс	Toyota Corolla, Volkswagen Polo
Серый	Экран (защита от помех)	Некоторые европейские модели

Важные исключения:

• В старых ГАЗель и Волгах сигнальный провод часто оранжевый
• У 2-проводных датчиков (без питания) используются черный (масса) и белый/синий (сигнал)
• На автомобилях BMW и Mercedes цвета могут не соответствовать таблице – требуется диагностика тестером

Проверка распиновки мультиметром:

1. Отключите разъем датчика при включенном зажигании
2. Провод с напряжением ~12V относительно массы – питание
3. Провод с «0» Ом к кузову – масса
4. Третий провод покажет ~0.5-1V – сигнальный (при прокрутке колеса напряжение меняется)

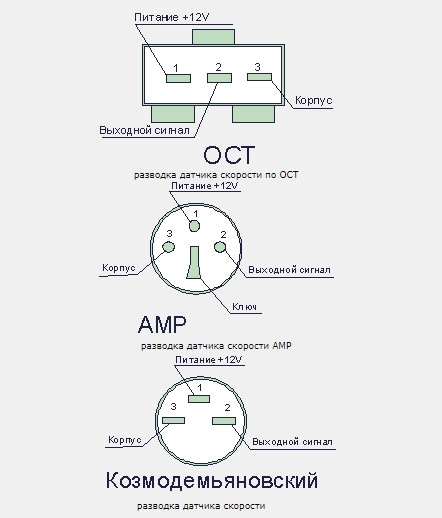

Распиновка 3-контактного датчика скорости

Трехконтактный датчик скорости использует три провода для передачи данных на ЭБУ автомобиля. Каждый контакт отвечает за конкретную функцию: питание, "массу" и сигнальный выход. Стандартная распиновка одинакова для большинства современных авто, но цветовая маркировка проводов может отличаться в зависимости от производителя.

Для точной идентификации контактов всегда сверяйтесь с технической документацией конкретной модели автомобиля. Ошибки при подключении приводят к некорректной работе спидометра, сбоям в АКПП и ошибкам на приборной панели.

Контакт	Назначение	Тип сигнала	Цвета проводов (пример)
1	Питание (+12V)	Постоянное напряжение	Красный, оранжевый
2	"Масса" (GND)	Заземление	Черный, коричневый
3	Сигнальный выход	Импульсный прямоугольный	Желтый, зеленый, синий

Проверка датчика скорости

Мультиметром:

1. Переведите мультиметр в режим измерения постоянного напряжения (20V).
2. Подключите щупы к контактам "массы" (2) и питания (1) при включенном зажигании. Норма: 11.5-12.5V.
3. Переключите мультиметр в режим измерения частоты (Hz).
4. Подсоедините щупы к "массе" (2) и сигнальному выходу (3), поднимите ведущее колесо на домкрате и вращайте его рукой. Исправный датчик покажет 200-800 Hz.

Осциллографом:

• Подключите щупы к контактам 2 и 3, вращайте колесо. Кривая должна отображать четкие прямоугольные импульсы без помех.

Замена датчика

1. Отключите минусовую клемму АКБ.
2. Найдите датчик скорости на КПП или раздаточной коробке.
3. Отсоедините разъем, очистите гнездо от грясти.
4. Выкрутите датчик гаечным ключом (обычно на 21-22 мм).
5. Установите новый датчик с заменой уплотнительного кольца. Момент затяжки: 15-25 Нм.
6. Подключите разъем и АКБ, удалите ошибки сканером.

Советы мастеров:

• При разъединении коннектора используйте WD-40 для закисших контактов.
• Проверяйте состояние приводной шестерни в КПП при повторных отказах датчика.
• Сигнал с контакта 3 должен расти пропорционально скорости вращения колеса.
• После замены выполняйте тест-драйв с контролем показаний спидометра и одометра.

Особенности распиновки 2-контактных датчиков

Двухконтактные датчики скорости обычно реализуют индуктивный (магнитный) принцип работы. Корпус чаще выполняется из пластика с металлической резьбой для фиксации в коробке передач или ступице. Отсутствие дополнительных выводов упрощает конструкцию, но требует точного подключения сигнального провода и массы.

Полярность подключения критична для корректной работы. Сигнальный провод передает переменное напряжение, генерируемое при вращении задающего диска. Массовый контакт обеспечивает замыкание цепи к ЭБУ двигателя или ABS. Ошибка в коммутации приведет к отсутствию показаний или искажению сигнала.

Ключевые отличия от 3-контактных датчиков

• Нет отдельного питания – работает за счет электромагнитной индукции
• Аналоговый сигнал (синусоида) вместо цифрового меандра
• Зависимость амплитуды сигнала от скорости вращения

Цвет провода	Назначение	Особенности проверки
Черный/Коричневый	Сигнальный (+)	Напряжение 0.5-70V AC (зависит от оборотов)
Серый/Белый	Масса (-)	Сопротивление на корпус: 0 Ом

При диагностике обязательно проверяйте сопротивление обмотки (обычно 600-2500 Ом) и отсутствие КЗ на корпус. Загрязнение магнитного сердечника металлической стружкой – частая причина некорректных показаний. При замене соблюдайте момент затяжки (обычно 8-15 Нм) во избежание повреждения резьбы или корпуса.

Инструменты для проверки распиновки мультиметром

Основным инструментом для диагностики распиновки датчика скорости является цифровой мультиметр. Он позволяет проверить наличие напряжения, сопротивление цепи, целостность проводов и параметры сигнала. Без этого устройства точное определение функций контактов разъёма невозможно, особенно при отсутствии схемы подключения.

Для корректной работы подготовьте дополнительные приспособления: игольчатые адаптеры для щупов, зажимы типа "крокодил", изоленту и техническую документацию на автомобиль. Обязательно используйте средства защиты – диэлектрические перчатки, особенно при тестировании цепей под напряжением вблизи вращающихся узлов.

Минимальный набор оборудования

• Мультиметр с функциями:
  1. Измерение постоянного напряжения (DCV) до 20В
  2. Прозвонка цепи со звуковой индикацией
  3. Замер сопротивления (Ω)
• Щупы с тонкими иглами или переходники для контактов разъёма
• Провода-удлинители с зажимами
• Автомобильная электросхема или мануал

Режим мультиметра	Цель проверки	Нормальные показатели
DCV 20В	Напряжение питания	5В или 12В (±0.5В)
Ω / Прозвонка	Целостность "массы"	0-2 Ом (звуковой сигнал)
DCV 2В	Сигнальный импульс	Колебания 0.5-1.5В при вращении колеса

Проверка напряжения на разъеме датчика скорости

Для диагностики проблем с датчиком скорости необходимо проверить наличие опорного напряжения и целостность цепи на разъеме. Отсоедините колодку проводов от датчика при включенном зажигании, но при заглушенном двигателе. Используйте мультиметр в режиме измерения постоянного напряжения (DCV) с диапазоном 0-20В.

Подключите отрицательный щуп мультиметра к массе автомобиля (кузову или минусовой клемме АКБ), а положительный щуп – к центральному контакту разъема датчика (обычно сигнальный провод). Для трехпроводных датчиков потребуется также проверить питание и массу.

Порядок проверки контактов

Для трехконтактного разъема выполните замеры:

Контакт	Назначение	Норма напряжения
1	Питание (+12В)	12-14В
2	Сигнальный	0.3-1V (без вращения колеса)
3	Земля (GND)	0В (проверка на короткое замыкание)

Типичные проблемы:

• Отсутствие +12В на питающем проводе – проверьте предохранитель F16 в монтажном блоке
• Напряжение ниже 11В – диагностируйте цепь питания до ЭБУ
• Обрыв массы – проверьте сопротивление между контактом GND и кузовом (должно быть 0 Ом)

При проверке двухпроводного датчика (индуктивного типа):

1. Замерьте сопротивление между контактами – должно быть 600-2500 Ом
2. Проверьте наличие переменного напряжения (ACV) при прокрутке колеса
3. Убедитесь в отсутствии замыкания на массу каждого провода

Важно: перед подключением разъема очистите контакты от окислов WD-40 и сжатым воздухом. При несоответствии параметров напряжения проверьте целостность проводки до ЭБУ и состояние контактов в фишках блока управления.

Тестирование цепи "массы" датчика скорости

Проверка целостности цепи заземления – обязательный этап диагностики. Обрыв или плохой контакт "массы" вызывает некорректную работу датчика скорости, ложные показания спидометра и ошибки в ЭБУ двигателя (например, P0500).

Для тестирования потребуется мультиметр в режиме проверки сопротивления (Ω) или прозвонки. Предварительно отсоедините разъем датчика скорости и снимите клемму "минус" с АКБ для безопасности.

Пошаговая процедура проверки

1. Определите контакт "массы":
   • Изучите распиновку датчика (в мануале авто или технической спецификации)
   • Обычно это черный или коричневый провод (реже – черно-белый)
2. Проверка сопротивления:
   • Один щуп мультиметра подключите к выводу "массы" в колодке датчика
   • Второй щуп присоедините к чистой неокрашенной точке кузова (болт, кронштейн) или минусовой клемме АКБ
   • Исправная цепь: показания 0.1–0.5 Ом. Значение выше 2 Ом указывает на проблему
3. Проверка на КЗ:
   • Переключите мультиметр в режим прозвонки
   • Проверьте контакт "массы" датчика относительно +12В (плюс АКБ)
   • Звуковой сигнал должен отсутствовать – иначе в цепи короткое замыкание

Важные нюансы:

Проблема	Признаки при тесте	Решение
Окисление контактов	Сопротивление скачет при шевелении проводки	Зачистить контакты, обработать WD-40
Обрыв провода	Сопротивление "∞" (бесконечность)	Поиск обрыва мультиметром, замена участка провода
Плохой контакт с кузовом	Сопротивление >1 Ом на клемме заземления	Зачистить точку крепления массы, подтянуть болт

После устранения неполадок повторно проверьте цепь. Если сопротивление в норме, но ошибка датчика сохраняется – диагностируйте питание и сигнальный провод, либо замените датчик.

Как проверить сигнальный провод осциллографом

Подключите черный щуп осциллографа к "массе" автомобиля (кузов или минус АКБ), а красный – к сигнальному контакту разъёма датчика скорости. Если доступ к разъёму затруднён, используйте контакт сигнального провода на стороне ЭБУ. Убедитесь, что зажигание включено, но двигатель не запущен.

Переведите осциллограф в режим постоянного тока (DC) с чувствительностью 1-2 В/деление и временной разверткой 10-20 мс/деление. Попросите помощника медленно вращать приводное колесо датчика вручную или установите автомобиль на подъемник для вращения ведущих колес на 1-й передаче.

Анализ сигнала

Исправный датчик скорости формирует импульсный сигнал прямоугольной формы с параметрами:

• Амплитуда: 0.5-5 В (зависит от типа датчика)
• Частота: пропорциональна скорости вращения
• Скважность: ≈50%

Проблема	Признак на осциллограмме
Обрыв провода	Отсутствие сигнала (прямая линия)
Короткое замыкание	Постоянное напряжение 0В или 12В
Помехи	Искажение фронтов, выбросы, "шум"
Неисправность датчика	Нерегулярные импульсы, плавающая амплитуда

Критичные отклонения: "Провалы" напряжения ниже 0.5В, отсутствие фронтов импульсов, хаотичные колебания. При их обнаружении проверьте целостность экранирующей оплетки провода и контакты разъемов. Для точной диагностики сравните осциллограмму с эталонной для вашей модели авто.

Диагностика обрыва проводки к датчику

Проверка целостности проводки обязательна при отсутствии сигнала с датчика скорости. Начинают с визуального осмотра жгута от разъёма датчика до ЭБУ двигателя на предмет механических повреждений, перетёртостей или следов коррозии. Особое внимание уделите участкам возле подвижных элементов кузова и вблизи выпускного коллектора.

Отсоедините разъёмы датчика и контроллера. Используйте мультиметр в режиме прозвонки или измерения сопротивления. Проверьте каждый провод трёхжильного кабеля (питание +5В/12В, масса, сигнальный) на обрыв и короткое замыкание между жилами. Корректные показания при прозвонке – 0–2 Ом для целого провода.

Пошаговая проверка цепей

1. Питание: Включите зажигание. Подключите "минус" мультиметра к кузову авто, "плюсом" проверьте напряжение на контакте питания разъёма датчика (референсные значения – 5В или 12В).
2. Масса: Замерьте сопротивление между контактом массы разъёма датчика и кузовом автомобиля. Показание выше 5 Ом указывает на плохой контакт "земли".
3. Сигнальный провод: Проверьте целостность линии от датчика до ЭБУ. Сопротивление должно быть близко к нулю. Дополнительно протестируйте изоляцию на КЗ к массе.

Параметр	Норма	Признак обрыва
Сопротивление провода	0–2 Ом	∞ (разрыв) или >5 Ом
Напряжение питания	5В/12В ±0.5В	Отсутствует или <1В
Сопротивление изоляции	>20 МОм	<0.5 МОм (КЗ)

Важно: При обнаружении обрыва замените повреждённый участок кабеля, используя термостойкие провода аналогичного сечения. Не применяйте скрутки – только пайку с термоусадкой или обжимные клеммы. После ремонта проведите повторную диагностику и проверьте работу датчика на ходу с помощью сканера (параметр "Скорость автомобиля" в реальном времени).

Проверка сопротивления обмотки датчика

Проверка сопротивления обмотки – базовый метод диагностики работоспособности датчика скорости. Он позволяет выявить обрывы цепи или короткие замыкания в катушке, не снимая датчик с автомобиля. Для измерений потребуется мультиметр, переведенный в режим омметра.

Перед проверкой отсоедините электрический разъем датчика скорости и визуально осмотрите контакты на коррозию или повреждения. Очистите их при необходимости. Убедитесь, что зажигание автомобиля выключено, чтобы избежать повреждения оборудования или ошибок ЭБУ.

Пошаговая процедура измерения

1. Установите мультиметр в режим измерения сопротивления (Ω) с диапазоном 0-2 кОм.
2. Подключите щупы к контактам датчика согласно распиновке модели (обычно к выводам сигнала и массы).
3. Зафиксируйте показания прибора и сравните с номиналом производителя.
4. Проверьте сопротивление между каждым контактом и корпусом датчика – значение должно стремиться к бесконечности.

Тип датчика	Нормальное сопротивление (Ом)	Признаки неисправности
Индуктивный (2 контакта)	600-900	Обрыв (∞) или КЗ (≈0)
Холловский (3 контакта)	900-1600	Отклонение >±20% от номинала

Типичные проблемы: Нулевое сопротивление указывает на короткое замыкание в обмотке. Бесконечное значение (overlimit) сигнализирует об обрыве. Показания, выходящие за допустимый диапазон, требуют замены датчика. Для точной интерпретации результатов всегда сверяйтесь с мануалом производителя.

Важно: При проверке датчиков Холла измеряйте сопротивление только между сигнальным выводом и массой. Контакт питания (+12V) в диагностике не участвует – его тестируют отдельно вольтметром при включенном зажигании.

Признаки неисправности датчика скорости

Одним из первых симптомов является некорректная работа спидометра. Стрелка может хаотично дергаться, показывать нулевую скорость при движении или вовсе не реагировать на изменение скоростного режима. В некоторых случаях спидометр полностью прекращает функционировать, что создает опасность нарушения ПДД из-за невозможности контролировать скорость.

Электронный блок управления двигателем переходит в аварийный режим при отсутствии сигнала с датчика. Это провоцирует заметные проблемы в работе силового агрегата: плавающие холостые обороты, самопроизвольное глушение мотора при переключении на нейтраль, рывки во время разгона. Также может загореться индикатор Check Engine с ошибками P0500 или P0503.

Характерные проявления поломки

• Отказ круиз-контроля или его самопроизвольное отключение
• Неадекватное переключение передач АКПП (задержки, резкие толчки)
• Повышенный расход топлива из-за сбоя топливоподачи
• Пропадание тяги на определенных скоростях
• Сложности с запуском прогретого двигателя

Важно: Некоторые симптомы могут совпадать с признаками неисправности ДПКВ или датчика положения коленвала. Точная диагностика требует проверки кодов ошибок сканером и тестирования цепи датчика мультиметром.

Ошибки ЭБУ, связанные с датчиком скорости

При неисправностях датчика скорости (ДС) электронный блок управления (ЭБУ) фиксирует специфические коды ошибок, указывающие на характер проблемы. Эти ошибки активируют сигнал "Check Engine" и сохраняются в памяти ЭБУ для последующей диагностики.

Игнорирование подобных ошибок приводит к некорректной работе трансмиссии, сбоям в системах стабилизации и увеличению расхода топлива. Своевременная расшифровка кодов позволяет точно локализовать неисправность.

Распространенные коды ошибок

Код ошибки	Описание проблемы
P0500	Отсутствие сигнала от датчика скорости
P0501	Недопустимое значение или нестабильный сигнал ДС
P0502	Слишком низкий уровень сигнала (короткое замыкание на массу)
P0503	Прерывистый сигнал (обрыв цепи, плохой контакт)

Типичные причины срабатывания ошибок:

• Обрыв/замыкание проводов в цепи датчика
• Окисление контактов в разъёме или повреждение изоляции
• Механическое разрушение корпуса ДС или загрязнение рабочей поверхности
• Несоосность монтажа датчика относительно импульсного кольца
• Выход из строя внутренних компонентов датчика

Критические последствия для систем автомобиля:

1. Принудительное отключение круиз-контроля и систем стабилизации (ESP)
2. Некорректное переключение передач АКПП (рывки, задержки)
3. Сбои в работе спидометра и одометра
4. Активация аварийного режима двигателя с ограничением мощности

Как снять датчик скорости без повреждения

Перед началом работ подготовьте необходимые инструменты: набор рожковых или торцевых ключей (чаще требуется на 10, 21 или 22 мм), проникающую смазку типа WD-40, чистую ветошь и фонарик для визуализации труднодоступного места установки. Обязательно заглушите двигатель, включите стояночный тормоз и снимите минусовую клемму с аккумулятора для предотвращения короткого замыкания.

Определите расположение датчика скорости (обычно на коробке передач вблизи привода правого переднего колеса или на раздаточной коробке). Очистите зону вокруг датчика от грязи щёткой и ветошью, особое внимание уделяя месту соединения корпуса с КПП – это предотвратит попадание абразивных частиц внутрь механизмов при демонтаже.

Пошаговая процедура демонтажа

1. Отсоединение электрического разъёма: Нажмите на пластиковый фиксатор разъёма (иногда требуется поддеть отвёрткой). Аккуратно раскачивайте колодку из стороны в сторону, не дёргая за провода – это может повредить контакты или обрыв проводки.

2. Обработка резьбового соединения: Обильно нанесите проникающую смазку на место крепления датчика к корпусу КПП. Выждите 10-15 минут – это снизит риск срыва резьбы при откручивании, особенно на старых автомобилях.

1. Подберите точный размер ключа (чаще 22 мм) – болт датчика легко "слизать" несоответствующим инструментом.
2. Откручивайте против часовой стрелки плавным усилием без рывков. При сопротивлении повторно нанесите смазку.
3. После ослабления резьбы выкручивайте датчик вручную для контроля усилия.

3. Извлечение корпуса: Если датчик не выходит после откручивания, не применяйте молоток или монтировку. Обхватите корпус рукой и проворачивайте вокруг оси с лёгким подтягиванием на себя. Прикипевшие экземпляры демонтируйте съёмником для свечей зажигания, зацепив за монтажный выступ.

Критические ошибки при снятии

Ошибка	Последствие	Решение
Резкий рывок при откручивании	Облом штока датчика в посадочном гнезде	Извлечение обломка метчиком с левой спиралью
Загрязнение резьбы при демонтаже	Попадание стружки в КПП	Очистка области сжатым воздухом до начала работ
Применение ударного инструмента	Трещины в корпусе датчика или сорванная резьба	Только ручной инструмент с контролем усилия

Финишные действия: После извлечения сразу закройте отверстие в КПП чистой ветошью или пластиковой заглушкой – это защитит механизм от пыли и потери масла. Осмотрите посадочное место: остатки старой уплотнительной шайбы удалите пинцетом, резьбу очистите металлической щёткой.

Чистка контактов разъема перед заменой

Грязные или окисленные контакты разъема датчика скорости часто становятся причиной ложных показаний или полного отказа системы. Даже при установке нового датчика коррозия на разъеме может спровоцировать прерывистый сигнал, ошибки ЭБУ и некорректную работу спидометра.

Механическое истирание окислов и удаление дорожной грязи восстанавливает проводимость цепи. Игнорирование этого этапа при замене датчика может свести усилия к нулю – новый компонент будет функционировать с перебоями из-за плохого контакта.

Технология очистки

Необходимые материалы:

• Контактный очиститель в аэрозоле (например, Liqui Moly Kontakt Reiniger)
• Мягкая кисточка или зубная щётка с синтетическим ворсом
• Ватные палочки или безворсовые салфетки
• Наждачная бумага "нулёвка" (только для латунных контактов)

Порядок действий:

1. Отсоедините разъём от датчика скорости. Нажмите на фиксатор, избегая резких рывков.
2. Обильно обработайте контактные группы очистителем. Выждите 1-2 минуты для растворения загрязнений.
3. Аккуратно протрите контакты ватной палочкой, удаляя размягчённые отложения. Для труднодоступных мест используйте кисточку, смоченную очистителем.
4. При сильной коррозии латунных контактов:
   • Сверните наждачную бумагу в узкую полоску
   • Аккуратно обработайте площадки контактов без избыточного давления
   • Удалите металлическую пыль очистителем
5. Просушите разъём сжатым воздухом или естественным путём 5 минут.

Материал контактов	Допустимые методы очистки	Запрещённые методы
Латунь	Наждак "нулёвка", очиститель	Жёсткие щётки, ножи
Оловянное покрытие	Очиститель, ватные палочки	Абразивы, кислоты
Позолота	Только очиститель	Любое механическое воздействие

Критические ошибки:

• Использование иголок или ножей для соскоба – деформирует контактные поверхности.
• Применение бензина или WD-40 – оставляют токоизолирующую плёнку.
• Чрезмерный нагрев феном – плавит пластик разъёма.

После очистки нанесите на контакты токопроводящую смазку (например, Molykote Electra) для защиты от влаги. Проверьте плотность посадки клемм в разъёме – разболтанные контакты подожмите тонкой отвёрткой.

Замена уплотнительного кольца датчика

Износ или повреждение уплотнительного кольца датчика скорости приводит к утечке трансмиссионной жидкости. Это не только создает масляные пятна под автомобилем, но и грозит падением уровня масла в коробке передач, что может вызвать серьезные поломки агрегата.

Обнаружив подтекание в районе установки датчика, немедленно проверьте состояние кольца. Даже небольшая трещина или потеря эластичности требуют срочной замены. Использование герметика вместо кольца – временная мера, полноценную защиту обеспечивает только новое уплотнение.

Порядок замены уплотнительного кольца

1. Демонтаж датчика: Отключите электрический разъем. Аккуратно выкрутите датчик скорости из корпуса коробки передач или редуктора.
2. Очистка посадочного места: Тщательно удалите старую смазку, грязь и остатки масла с корпуса датчика и отверстия в агрегате ветошью.
3. Снятие старого кольца: Подденьте старое кольцо тонкой отверткой или шилом. Действуйте аккуратно, чтобы не поцарапать поверхность датчика.
4. Подбор нового кольца: Используйте кольцо точно такого же размера и материала (обычно нитрил-каучук/NBR). Не применяйте кольца с порезами или деформацией.
5. Установка нового кольца: Смажьте новое кольцо чистым трансмиссионным маслом. Равномерно натяните его на посадочную канавку датчика пальцами, избегая перекручивания.
6. Монтаж датчика: Вручную вкрутите датчик на место до упора, затем затяните с моментом, указанным производителем (обычно 8-15 Н·м). Избегайте перетяжки!
7. Проверка: Запустите двигатель, прогрейте коробку. Осмотрите место установки на отсутствие подтеков после поездки.

Критические ошибки при замене:

• Установка кольца без смазки (ведет к повреждению при монтаже).
• Использование несовместимого или бракованного кольца.
• Перетяжка датчика (риск сорвать резьбу или повредить корпус).
• Загрязнение посадочной поверхности (нарушает герметичность).

Материал кольца	Температурный диапазон	Совместимость с маслами
NBR (Нитрил-бутадиен)	-40°C до +100°C	Минеральные, полусинтетика
FKM (Фторкаучук/Viton)	-20°C до +200°C	Синтетические, агрессивные жидкости

Совет мастеров: Всегда меняйте кольцо при снятии датчика, даже если видимых дефектов нет. Запасное кольцо стоит копейки, а повторный демонтаж для замены только уплотнителя отнимет значительно больше времени и сил.

Правила установки нового датчика скорости

Перед установкой убедитесь в совместимости нового датчика с моделью автомобиля и проверьте маркировку на соответствие оригиналу или рекомендованным аналогам. Очистите посадочное место от грязи и остатков старой прокладки металлической щеткой и обезжирьте поверхность.

Смажьте уплотнительное кольцо датчика моторным маслом для предотвращения деформации и облегчения монтажа. При наличии резьбового соединения нанесите на резьбу графитовую смазку или фиксатор, избегая попадания состава на чувствительный элемент.

Ключевые этапы монтажа

Последовательность действий:

1. Аккуратно вставьте датчик в посадочное гнездо без перекосов
2. Затяните крепеж динамометрическим ключом с усилием 8-15 Нм (точное значение уточняйте в мануале авто)
3. Подключите разъем до характерного щелчка фиксатора

Важные нюансы:

• Не допускайте провисания или натяжения проводов
• Проверьте целостность изоляции после подключения
• Убедитесь в отсутствии перегибов кабеля возле разъема

Контрольная проверка	Методика выполнения
Тест на герметичность	Нанесите мыльный раствор на место установки для выявления утечек
Проверка сигнала	Заведите двигатель, поднимите домкратом ведущее колесо, снимите показания мультиметром

После запуска двигателя выполните тестовую поездку на 2-3 км, отслеживая корректность показаний спидометра и отсутствие ошибок на приборной панели. При обнаружении сбоев проведите компьютерную диагностику для выявления кодов неисправностей.

Калибровка датчика скорости после замены

После установки нового датчика скорости обязательна процедура калибровки для синхронизации его показаний с блоком управления автомобиля. Без корректной настройки возможны ошибки в работе спидометра, круиз-контроля или систем ABS/ESP, даже при исправной детали.

Современные авто чаще требуют программной адаптации через диагностическое оборудование, тогда как на некоторых моделях достаточно механической регулировки или обучения системы через стандартные манипуляции. Точный метод зависит от марки, года выпуска и типа датчика (индуктивный, Hall-эффект, оптический).

Основные методы калибровки

Программная инициализация:

1. Подключите диагностический сканер (например, Launch, Autocom) к OBD-II разъему.
2. В меню «Блок управления двигателем» выберите операцию «Адаптация датчика скорости».
3. Следуйте инструкциям на экране (часто требуется движение на скорости 40-60 км/ч в течение 2-5 минут).
4. Сохраните изменения и удалите ошибки из памяти ЭБУ.

Самообучение системы:

• Заведите мотор и прогрейте авто до рабочей температуры.
• Проедьте 5-10 км с плавным разгоном/торможением, уделяя внимание диапазону 20-80 км/ч.
• Выполните 3-4 полные остановки с выжимом сцепления (МКПП) или паузой в «N» (АКПП).

Тип калибровки	Когда применяется	Важно!
Аппаратная	Старые модели с тросиковым приводом	Регулировка натяжения троса по мануалу
OBD-адаптация	Авто после 2005 г. с CAN-шиной	Требует совместимого ПО
"Холостой" цикл	Отдельные японские и корейские марки	Зажигание ON → 3x педаль газа в пол → ожидание 20 сек

После калибровки обязательно проведите тест-драйв: сравните показания спидометра с данными GPS-навигатора, убедитесь в отсутствии рывков при разгоне и корректной активации вспомогательных систем. Если ошибка P0500 появляется снова – проверьте цепь питания датчика и состояние шестерен привода.

Сброс ошибки датчика скорости сканером

После замены неисправного датчика скорости или устранения проблем с проводкой критически важно очистить память ЭБУ от сохранённых ошибок. Сканер OBD-II – основной инструмент для этой процедуры, обеспечивающий точное взаимодействие с электроникой автомобиля.

Подключите диагностический сканер к OBD-разъёму (расположен обычно под рулевой колонкой), включите зажигание без запуска двигателя. Выберите в меню сканера раздел "Диагностика" → "ЭБУ двигателя" → "Коды ошибок".

Пошаговая процедура сброса

1. Считайте список активных и сохранённых ошибок (особое внимание к кодам P0500/P0501, указывающим на неисправность цепи датчика скорости)
2. Убедитесь, что ошибки не отображаются как "Постоянные" (Pending) – это требует повторной проверки цепи
3. Выберите опцию "Стереть коды неисправностей" в меню сканера
4. Подтвердите удаление при запросе системы
5. Перезагрузите ЭБУ: отключите минусовую клемму АКБ на 10-15 минут

Важные нюансы:

• После сброса обязательно проведите тестовую поездку (15-20 км) для калибровки нового датчика
• Если ошибка возвращается – проверьте контакты распиновки, целостность экранирующей оплётки проводов
• На некоторых моделях авто (например, Toyota, VW) требуется дополнительная адаптация датчика через спецразделы сканера

Тип ошибки	Действие после сброса
P0500 (Нет сигнала)	Контроль напряжения на пинах датчика
P0501 (Некорректный сигнал)	Проверка состояния шестерни привода спидометра

Проверка работы после замены на ходу

После монтажа нового датчика скорости (ДС) запустите двигатель, плавно троньтесь с места и разгонитесь до 40-60 км/ч. Контролируйте показания спидометра на приборной панели: стрелка должна двигаться плавно без рывков, а цифровые значения – изменяться синхронно с реальной скоростью. Одновременно следите за поведением автомобиля: отсутствие дерганий при разгоне и нормальная работа круиз-контроля (если он есть) – важные индикаторы.

Прислушайтесь к работе двигателя на холостом ходу после остановки: некорректные показания ДС часто вызывают плавающие обороты или самопроизвольное заглохание. Убедитесь, что пропали ошибки, ранее зафиксированные ЭБУ (например, P0500 – неисправность цепи ДС). Для этого используйте диагностический сканер или метод визуального считывания миганием лампы Check Engine (для поддерживающих эту функцию авто).

Критические моменты для проверки

• Скорость на малых оборотах: Разгонитесь до 20 км/ч – показания должны появиться сразу, без задержки.
• Реакция ЭБУ: Резкое торможение до 5-10 км/ч не должно вызывать дерганий или повышенных вибраций.
• Сканирование ошибок: Повторите диагностику через 10-15 минут движения – новые коды неисправностей не должны появляться.

Симптом при проверке	Возможная причина
Спидометр не работает	Не подключен разъем, обрыв проводов, брак датчика
Показания скачут	Плохой контакт в фишке, повреждение провода возле штекера
Ошибка P0500 осталась	Неисправна проводка до ЭБУ, загрязнение контактов
Машина дергается при движении	Неправильная установка датчика, повреждение кольца на ШРУСе

Важно: Если спидометр по-прежнему не функционирует или проявляются старые симптомы, заглушите двигатель и проверьте:

1. Надежность фиксации разъема на датчике (должен быть характерный щелчок).
2. Целостность проводов (особенно у основания коннектора и в местах перегибов).
3. Чистоту импульсного кольца на приводе (грязь или ржавчина нарушают сигнал).

Как избежать люфта при монтаже датчика скорости

Люфт датчика скорости приводит к неточным показаниям спидометра, рывкам при движении и ошибкам в ЭБУ. Неплотная установка вызывает вибрацию, ускоряющую износ контактов и зубьев приводной шестерни. Датчик должен сидеть в посадочном месте абсолютно статично, без малейшего смещения.

Критически важно обеспечить плотное прилегание корпуса к крепежному отверстию и надежную фиксацию разъема. Даже минимальный зазор провоцирует сбои в работе из-за изменения расстояния до импульсного кольца. Соблюдение трех ключевых правил исключит проблемы на этапе установки.

Методы надежной фиксации

1. Используйте штатное уплотнительное кольцо: Установите новое заводское кольцо нужного диаметра. Самодельные прокладки из резины или герметика деформируются под давлением.
2. Контролируйте момент затяжки: Затягивайте крепежный болт динамометрическим ключом согласно спецификации (обычно 8-15 Н·м). Перетяжка разрушает корпус, недотяг вызывает люфт.
3. Проверьте посадочное гнездо: Удалите грязь, окалину и следы коррозии металлической щеткой. Деформированные края отверстия обработайте круглым надфилем.

После монтажа вручную проверьте отсутствие подвижности: попытайтесь раскачать датчик. Если корпус смещается, демонтируйте его и осмотрите компоненты:

• Трещины в пластиковом корпусе
• Износ уплотнительного кольца
• Сколы на фланце крепления
• Зазор между датчиком и шкивом (должен быть 0.5-1.5 мм)

Проблема	Последствия люфта	Способ устранения
Деформация посадочного отверстия	Биение датчика	Замена кронштейна или установка ремонтной втулки
Износ уплотнителя	Проникновение влаги и грязи	Обязательная замена кольца при каждой установке
Неправильный подбор датчика	Зазор в крепежных ушках	Использование только оригинальных запчастей по VIN

При замене никогда не фиксируйте датчик через шайбы или прокладки для компенсации зазора – это нарушает расчетное положение чувствительного элемента. Если производитель предусмотрел стопорный штифт, обязательно устанавливайте его в паз на корпусе.

Защита разъема от влаги и грязи

Разъем датчика скорости подвержен агрессивному воздействию дорожной грязи, солей, воды и технических жидкостей. Попадание влаги внутрь контактов вызывает окисление металлических поверхностей, увеличение сопротивления, нарушение сигнала и полный отказ датчика. Защита разъема – обязательный этап при установке или обслуживании компонента.

Поврежденные контакты разъема провоцируют хаотичные скачки показаний спидометра, ошибки АБС/ESP, некорректную работу круиз-контроля и коробки передач. Предотвращение таких неисправностей требует применения комплексных мер герметизации, особенно для датчиков, расположенных вблизи колесных арок или элементов подвески.

Эффективные методы защиты

Для надежной изоляции контактов используйте комбинацию следующих средств:

• Диэлектрическая смазка (типа Liqui Moly Electronic Spray). Нанесите тонкий слой на внутренние поверхности контактов перед соединением вилки и розетки – это вытеснит влагу и создаст барьер.
• Термоусадочная трубка с клеевым слоем. Наденьте на место стыка проводов и разъема, прогрейте феном – трубка плотно обожмет соединение, а расплавленный клей гарантирует влагонепроницаемость.
• Специальные герметики (например, Loctite 243). Обработайте стык корпуса разъема и место входа проводов, избегая попадания на контакты.

Дополнительные меры и предосторожности

1. После подключения разъема оберните его самоклеящейся бутиловой лентой (типа 3M) – материал не теряет эластичности при перепадах температур.
2. Установите пластиковый защитный кожух (если предусмотрен конструкцией) или изготовьте его из подручных материалов (например, обрезанной пластиковой бутылки), зафиксировав стяжками.
3. Избегайте применения силиконовых герметиков – они выделяют уксусную кислоту, вызывающую коррозию контактов.
4. Раз в год (после зимнего сезона) проводите профилактический осмотр разъема: очищайте от грязи, обновляйте смазку.

Средство защиты	Ключевое свойство	Рекомендация по нанесению
Диэлектрическая смазка	Вытеснение влаги, защита от окисления	Только на контакты до соединения
Бутиловая лента	Влагонепроницаемость, вибростойкость	Поверх собранного разъема
Клеевой термоусад	Механическая фиксация + герметизация	На корпус разъема и место входа проводов

Самостоятельная пайка проводов датчика

Перед началом пайки убедитесь в отсутствии питания в цепи и подготовьте рабочее место: очистите провода от грязи, отсоедините разъём датчика от ЭБУ. Аккуратно снимите изоляцию с повреждённых участков проводки на 5-7 мм, используя стриппер или монтажный нож, избегая надрезов жил. Обработайте оголённые концы мелкозернистой наждачной бумагой для удаления окислов.

Прогрейте паяльник (рекомендуемая мощность 25-40 Вт) до рабочей температуры 250-300°C. Нанесите канифоль или флюс на скручиваемые участки проводов – это улучшит адгезию припоя. Плотно скрутите соответствующие жилы между собой по цветовой маркировке, обеспечивая механическую прочность соединения перед пайкой.

Технология пайки и защита

Приложите жало паяльника к скрутке, равномерно прогревая металл. Поднесите припой (марка ПОС-60) к точке контакта – он должен самостоятельно растечься по жилам. Избегайте перегрева изоляции! После заполнения скрутки удалите излишки флюса спиртом. Обязательные этапы защиты:

• Изолируйте каждое соединение термоусадкой, прогревая её феном
• Проложите провода вдоль штатной трассы без натяжения
• Закрепите проводку пластиковыми хомутами

Критические ошибки: использование кислотных флюсов (вызовет коррозию), перегрев датчика при монтаже, неполная изоляция стыков. Проверьте мультиметром отсутствие короткого замыкания между соседними проводами до подключения разъёма.

Параметр	Значение
Толщина припоя	0.8-1.2 мм
Время прогрева	2-3 сек на соединение
Диаметр термоусадки	На 30% больше провода

Установка защиты проводки от перетирания

Регулярное перетирание проводов датчика скорости в зонах контакта с подвижными элементами подвески или кузовом – распространённая причина неисправностей. Для предотвращения обрыва цепи и ложных сигналов обязательна установка дополнительной защиты на уязвимых участках.

Особое внимание уделите местам фиксации жгута возле поворотного кулака, рычагов подвески и вблизи выпускного коллектора. Используйте термостойкие материалы при близком расположении к горячим деталям, исключая оплавление изоляции.

Способы защиты и материалы

Основные методы усиления проводки:

• Термоусадочная трубка с клеевым слоем: Обеспечивает герметизацию и механическую прочность, усаживается при нагреве строительным феном.
• Пластиковые спирали и гофротрубки: Защищают от истирания о металлические кромки, легко монтируются на протяжённых участках.
• Тканевая изолента на тканевой основе: Обмотка внахлёст (50% ширины) для амортизации вибраций и защиты от мелких повреждений.
• Коробчатые кабель-каналы: Жёсткая фиксация вдоль статичных элементов кузова саморезами или хомутами.

Порядок монтажа:

1. Очистите провода от грязи и обезжирьте поверхность изоляции.
2. Наденьте защитный материал (трубку, гофру) на кабель до соединения разъёмов.
3. Закрепите жгут пластиковыми хомутами через каждые 15-20 см, избегая перетяжки.
4. Проверьте отсутствие натяжения при полном вывороте руля и ходе подвески.

Тип защиты	Критичные зоны применения	Минимальный срок службы
Гофротрубка ПВХ	Участки вдоль рычагов, арки	5 лет
Термоусадка	Точки входа в разъёмы, изгибы	10 лет
Спираль ПВХ	Зоны контакта с кузовными панелями	7 лет

Важно! Запрещено фиксировать провода внатяжку или оставлять защитные оболочки незакреплёнными – это усилит вибрационную нагрузку. После монтажа обработайте пластиковые хомуты силиконовой смазкой для замедления старения материала.

Чем заменить поврежденный разъем датчика скорости

При повреждении разъёма датчика скорости возможны два основных пути замены: установка оригинального коннектора от производителя автомобиля или использование универсальных ремонтных решений. Первый вариант гарантирует идеальное соответствие геометрии и электрических характеристик, но требует поиска конкретной запчасти через официальных дилеров или специализированные авторазборки.

Альтернативой является применение ремонтных комплектов разъёмов – они доступны в автомагазинах в виде отдельных контактов и пластикового корпуса, либо готовых к установке колодок с короткими проводами. Такой подход часто экономичнее и быстрее, особенно для устаревших моделей автомобилей, где оригинальные компоненты сняты с производства.

Популярные варианты замены

Рассмотрите следующие решения при выборе замены:

• Оригинальный разъём – ищите по VIN-коду в дилерских центрах
• Ремонтная колодка (косичка) – готовая сборка с проводами длиной 15-20 см
• Универсальные клеммы – медные контакты подходящего диаметра с изоляторами
• Разъёмы от донора – б/у компоненты с аналогичных моделей авто

Ключевые критерии при подборе:

1. Совпадение количества контактов (обычно 2-3 пина)
2. Диаметр клемм – должен соответствовать штырям датчика
3. Степень защиты IP54/IP67 – для устойчивости к влаге и грязи
4. Температурный диапазон – от -40°C до +120°C

Тип замены	Срок службы	Сложность монтажа
Оригинальный разъём	8-10 лет	Требует специнструмента
Ремонтная косичка	3-5 лет	Простая пайка/обжим
Универсальные клеммы	1-2 года	Минимальная

Важно: При использовании неоригинальных компонентов обязательно применяйте термоусадку с клеевым слоем для герметизации соединений и виброизоляции. Проверяйте отсутствие окислов на контактах перед установкой – зачищайте поверхности мелкозернистой наждачной бумагой.

Обманки датчика скорости для коррекции показаний

Обманки датчика скорости (ДС) – электронные или механические устройства, преднамеренно искажающие сигнал сенсора для изменения показаний спидометра, одометра или корректировки работы электронных систем автомобиля. Они применяются для решения специфических задач, когда стандартные показания ДС не соответствуют требуемым условиям эксплуатации.

Установка обманок чаще всего связана с изменением диаметра колес (установка нештатной резины), заменой редуктора или раздаточной коробки, влияющей на передаточное число, а также необходимостью отключения систем, активирующихся при движении (например, автоматической блокировки дверей). Важно понимать, что подобные вмешательства могут нарушить работу ABS, ESP, круиз-контроля и повлиять на точность навигации.

Типы обманок и принципы их работы

Существует несколько распространенных конструкций, различающихся по сложности и способу воздействия:

• Механические вставки: Проставки между приводом ДС и валом редуктора, изменяющие скорость вращения вала датчика за счет разницы шестерен. Используются редко из-за сложности подбора и установки.
• Электронные эмуляторы (широко распространены):
  • Простые делители частоты: На базе резисторов и конденсаторов, снижают частоту импульсного сигнала ДС пропорционально коэффициенту деления.
  • Программируемые микроконтроллерные модули: Позволяют гибко настраивать коэффициент коррекции под конкретный % отклонения диаметра колес. Могут иметь кнопки для переключения режимов.
  • Генераторы фиксированной частоты: Полностью заменяют сигнал штатного ДС на искусственный с заданной частотой.

Ключевые риски и ограничения

Применение обманок несет существенные технические и юридические последствия:

Техническая сторона	Юридическая/Эксплуатационная сторона
Некорректная работа ABS/ESP (ошибки, снижение эффективности)	Искажение пробега (одометр), влияющее на ТО и гарантийные обязательства
Ошибки двигателя (P0500 и др.) из-за конфликта сигналов	Несоответствие показаний спидометра реальной скорости (риск штрафов)
Отказ адаптивных систем подвески или ГУР	Проблемы при прохождении техосмотра

Советы мастеров:

1. Приоритет – программная коррекция коэффициента ДС через диагностическое оборудование (если поддерживается ЭБУ).
2. Если обманка – единственный вариант, выбирайте программируемые микроконтроллерные модули с точной калибровкой.
3. Всегда проверяйте работу ABS и ESP на безопасном участке после установки устройства.
4. Избегайте дешевых резисторных "пустышек" – они часто дают нестабильный сигнал.
5. Учитывайте, что коррекция спидометра может не совпадать с коррекцией одометра на некоторых моделях авто.

Проверка спидометра при неработающем датчике

Когда датчик скорости выходит из строя или его сигнал не достигает приборной панели, спидометр перестает работать. Однако важно убедиться, что проблема именно в датчике или его сигнале, а не в самом спидометре или электропроводке. Проверка спидометра напрямую помогает локализовать неисправность.

Для такой проверки необходимо подать на вход спидометра (обычно на провод, идущий от датчика скорости к комбинации приборов) корректный имитирующий сигнал. Если спидометр реагирует на этот сигнал, значит он исправен, и проблема кроется в датчике, его проводке или ЭБУ. Если реакции нет – неисправна комбинация приборов или проводка до нее.

Методы проверки спидометра

Существует несколько способов подать тестовый сигнал на спидометр:

1. Использование диагностического сканера:
   • Подключите сканер к диагностическому разъему автомобиля.
   • Перейдите в раздел "Активные тесты" или "Исполнительные механизмы".
   • Найдите функцию активации или тестирования спидометра.
   • Задайте желаемую скорость (например, 60 км/ч).
   • Наблюдайте за стрелкой спидометра – она должна переместиться к указанному значению.

   Это самый безопасный и точный метод, если он поддерживается вашим автомобилем и сканером.

2. Имитация сигнала генератором частоты:
   • Определите тип выходного сигнала неисправного датчика скорости для вашего авто (импульсный прямоугольный или синусоидальный) и его рабочий диапазон частот (например, 0-250 Гц).
   • Отсоедините разъем датчика скорости или разъем комбинации приборов.
   • Подайте сигнал от генератора частот (сигма-генератора) на соответствующий контакт цепи спидометра, используя щупы или переходники.
   • Начните с низкой частоты (например, 10 Гц), плавно увеличивайте ее. Стрелка спидометра должна плавно подниматься.

   Важно: Убедитесь в правильности напряжения сигнала (обычно 5V или 12V импульс) и не подавайте слишком высокое напряжение!

3. Проверка мультиметром (косвенная, для импульсных датчиков):
   • Переключите мультиметр в режим измерения постоянного напряжения (DCV) на диапазон 20V.
   • Подключите красный щуп к сигнальному проводу цепи датчика скорости (идущему на спидометр/ЭБУ), черный щуп – на массу.
   • Приподнимите ведущее колесо автомобиля (или осторожно покатайте с помощником).
   • Прокручивайте колесо вручную или на небольшой скорости. Мультиметр должен показывать колебания напряжения (например, между 0V и 5V или 0V и 12V).
   • Если колебания есть – сигнал от датчика присутствует, но спидометр не реагирует (неисправен спидометр или проводка после точки измерения). Если колебаний нет – проблема в датчике или проводке до точки измерения.

Сравнение методов проверки:

Метод	Точность проверки спидометра	Сложность	Необходимое оборудование	Риск
Диагностический сканер	Высокая	Низкая	Совместимый сканер	Низкий
Генератор частот	Высокая	Средняя/Высокая	Генератор сигналов, знания	Средний (риск повреждения)
Мультиметр (колебания)	Косвенная (проверка сигнала)	Низкая	Мультиметр	Низкий

Ключевой момент: Перед проверкой спидометра этими методами обязательно убедитесь в целостности проводки (обрыв, КЗ, коррозия контактов) и наличии питания/массы как на датчике скорости, так и на комбинации приборов. Часто проблема кроется именно в обрыве провода или плохом контакте в разъеме.

Влияние датчика скорости на работу АКПП

Датчик скорости (ДС) передаёт электронному блоку управления (ЭБУ) АКПП информацию о скорости вращения выходного вала коробки передач. Эти данные критичны для корректного переключения ступеней: ЭБУ анализирует их совместно с показаниями датчиков положения дроссельной заслонки, частоты вращения коленвала и нагрузки двигателя. При неисправности ДС система теряет точный ориентир для определения момента и плавности переключений.

Отсутствие достоверного сигнала скорости провоцирует аварийный режим АКПП ("чековый" режим). ЭБУ переходит на резервные алгоритмы, фиксируя передачу (чаще 3-ю или 4-ю), игнорируя команды селектора, либо блокирует гидротрансформатор. Это приводит к повышенному расходу топлива, потере динамики, рывкам при старте и риску механических повреждений из-за некорректного давления масла в гидроблоке.

Ключевые последствия неисправного датчика

• Некорректное переключение передач: Задержки, резкие удары, "проседание" оборотов при разгоне.
• Отсутствие переключений: Фиксация на одной передаче (обычно 2-й, 3-й или 4-й) независимо от скорости и нагрузки.
• Самопроизвольные переключения: "Скачки" передач вверх/вниз без изменения режима движения.
• Проблемы с гидротрансформатором: Отсутствие блокировки ГДТ или её постоянное включение, вызывающее перегрев.
• Ошибочное срабатывание ABS/ESP: Ложные сигналы ДС могут влиять на смежные системы.

Важно: Симптомы неисправности ДС часто схожи с поломками соленоидов, износом фрикционов или низким уровнем масла ATF. Точная диагностика требует проверки сопротивления датчика, целостности проводки и анализа сигнала осциллографом.

Ошибки распиновки при установке неоригинальных датчиков

Неоригинальные датчики скорости часто имеют отличия в распиновке контактов по сравнению со штатными изделиями. Это связано с унификацией производителями разъемов для разных моделей авто или применением альтернативных схем сигнального выхода. Подключение без предварительной сверки схемы приводит к некорректной работе или полному отказу системы.

Неправильное соединение проводов вызывает короткое замыкание, перегорание предохранителей или повреждение контроллера ЭСУД. Характерные симптомы – отсутствие показаний спидометра, ложные ошибки АБС, активация сигнальной лампы Check Engine, сбои в работе круиз-контроля и коробки передач.

Распространенные ошибки и последствия

• Инверсия питания и массы – подача 12В на сигнальный провод вызывает мгновенное разрушение чувствительного элемента датчика
• Перепутанный сигнальный выход – ЭБУ не получает импульсы, спидометр показывает 0 км/ч, регистрируется код P0500
• Несовпадение типа выходного сигнала – установка датчика с аналоговым выходом вместо цифрового (или наоборот) блокирует распознавание данных

Ошибка распиновки	Вероятные последствия
Подключение сигнального провода к массе	Постоянный нулевой сигнал, активация аварийных режимов КПП
Подача питания на корпус датчика	Короткое замыкание, перегрев проводки, оплавление разъема
Использование 3-контактного датчика вместо 2-контактного	Ошибки по напряжению, некорректные показания спидометра

Рекомендации по установке: Перед подключением обязательно сравните распиновку родного и приобретенного датчика с помощью мануала или мультиметра. При отсутствии документации определите назначение контактов на штатном разъеме: провод питания обычно имеет постоянные +12В, масса соединяется с кузовом, сигнальный – показывает переменное напряжение 0.5-10В при вращении колеса. Проверяйте полярность для датчиков Холла!

Альтернативные методы проверки без оборудования

При отсутствии диагностического сканера или мультиметра проверку датчика скорости (ДС) можно выполнить подручными средствами. Эти методы основаны на визуальном контроле и анализе поведения автомобиля в разных режимах.

Ключевой принцип – наблюдение за реакцией систем машины при манипуляциях с датчиком и проводкой. Важно соблюдать осторожность при работе с электроразъемами при включенном зажигании.

Практические способы диагностики

• Тест на накат:
  • Разгоните автомобиль до 40-60 км/ч
  • Включите нейтральную передачу
  • Отслеживайте поведение холостого хода – плавающие обороты или остановка двигателя указывают на неисправность ДС
• Проверка спидометра и одометра:
  • Проведите контрольную поездку с фиксацией пройденного расстояния
  • Сравните показания бортового одометра с данными навигатора
  • Резкие скачки стрелки спидометра – явный признак проблем с датчиком
• Метод имитации сигнала:
  • Снимите разъем с датчика при заглушенном двигателе
  • Заведите мотор и замкните контакты сигнального провода (обычно желтый) на массу кузова
  • Мигание лампы Check Engine подтвердит исправность проводки

Косвенные признаки неисправности:

Симптом	Воздействие на авто
Отсутствие ограничителя оборотов	Двигатель превышает штатные обороты при движении накатом
Самопроизвольное отключение АКПП	Коробка переходит в аварийный режим без видимых причин
Некорректная работа круиз-контроля	Система не фиксирует скорость или отключается при движении

Важно: При подозрении на поломку ДС отсоедините разъем датчика. Если работа двигателя нормализовалась – причина точно в датчике. Для магнитных ДС используйте металлический предмет – поднесите к корпусу при работающем двигателе. Отсутствие вибрации подтверждает неисправность.

Определение неисправности по поведению спидометра

Неправильные показания или отсутствие реакции спидометра часто указывают на проблемы с датчиком скорости (ДС) или его цепями. Обратите внимание на характерные признаки: стрелка не поднимается с нуля, хаотично дергается при движении, показывает заниженные/завышенные значения или зависает в одном положении. Отсутствие сигнала ДС также может влиять на работу АКПП (несвоевременные переключения), круиз-контроля и расхода топлива.

Проверьте сопутствующие симптомы: мигает или гаснет лампа "Check Engine" (ошибки P0500, P0501), пропадают показания одометра, наблюдаются рывки при разгоне. Убедитесь, что проблема не связана с механической частью (обрыв троса у механических спидометров) или предохранителями. Анализ поведения стрелки помогает сузить круг возможных причин перед диагностикой.

Типовые неисправности и их проявления

• Стрелка на нуле:
  • Обрыв проводки к датчику или спидометру
  • Короткое замыкание в цепи
  • Полный выход ДС из строя
• Скачки показаний:
  • Окисление контактов разъема
  • Механическое повреждение шестерни привода
  • Внутренние дефекты датчика (трещины, сколы)
• Завышение/занижение скорости:
  • Неправильный зазор между ДС и шестерней редуктора
  • Износ приводного вала
  • Несоответствие типа датчика (магнитный/холла)

Симптом	Вероятная причина	Дополнительные признаки
Спидометр не работает, одометр остановился	Обрыв сигнального провода, неисправность ДС	Ошибка P0500, отказ круиз-контроля
Показания появляются только на высоких скоростях	Износ шестерен привода, слабый сигнал ДС	Рывки при переключении АКПП
Стрелка хаотично двигается на месте	Короткое замыкание в цепи, влага в разъеме	Мигание лампы двигателя

Важно: При замене датчика учитывайте тип сигнала (импульсный, синусоидальный, квадратный) и количество импульсов на километр. Несоответствие параметров приведет к ложным показаниям. После установки очистите ошибку ЭБУ тестером.

Советы по подбору аналогов датчика скорости

При выборе аналога первостепенно сверяйте каталожный номер оригинального датчика с электронными базами производителей (Bosch, Hella, VDO). Учитывайте не только марку автомобиля, но и год выпуска, тип трансмиссии (АКПП/МКПП) и двигателя. Несовпадение этих параметров гарантированно приведет к некорректной работе или ошибкам ЭБУ.

Обязательно сопоставляйте физические характеристики: количество контактов в разъеме, тип крепления (фланцевое/резьбовое), длину штока и угол его расположения. Даже визуально идентичный датчик с отклонением в 2-3 мм может не установиться в посадочное место или не взаимодействовать с валом привода.

Критерии выбора

Проверяйте следующие технические параметры:

1. Тип выходного сигнала:
   • Импульсный (индуктивный, Холла)
   • Аналоговый (напряжение)
   • Цифровой (CAN/LIN)
2. Электрические показатели:

   Рабочее напряжение	6-24V
   Частота импульсов	Кол-во импульсов/км (например: 6000 imp/km)
   Сопротивление	Ом (сравнивать с оригиналом!)

3. Совместимость с блоком управления: используйте VIN-декодеры или профессиональные сканеры для проверки кодов неисправностей после установки аналога.

Важно: избегайте универсальных датчиков без маркировки OEM-производителя. При установке аналога проводите тест-драйв с диагностическим оборудованием для контроля показаний скорости и отсутствия ошибок P0500/P0501.

Проблемы неправильной распиновки в цепи CAN-шины

Неправильная распиновка при подключении датчика скорости к CAN-шине мгновенно нарушает работу всей сети. Вместо корректного обмена данными шина "зависает" или генерирует хаотичные сигналы, так как CAN-High и CAN-Low линии чувствительны к полярности и требуют точного соответствия пинов в разъемах датчика и ЭБУ. Это приводит к полной или частичной потере связи между модулями, зависящими от CAN-шины.

Симптомы проявляются резко и разнообразно: спидометр перестает работать или показывает неверные значения, на приборной панели загораются множественные ошибки (ABS, ESP, Check Engine, неисправность АКПП), двигатель может перейти в аварийный режим с потерей мощности. Часто возникают трудности с диагностикой, так как сканер OBD-II не может установить связь с ЭБУ или выдает не относящиеся к делу коды неисправностей из-за общего коллапса коммуникации.

Диагностика и устранение проблем с распиновкой CAN

Первым делом при подозрении на неверную распиновку CAN-линий датчика скорости необходимо отключить датчик от сети. Если работа CAN-шины восстанавливается (пропадают ошибки связи на других модулях, диагностический сканер начинает нормально опрашивать ЭБУ), проблема точно в датчике или его проводке.

• Визуальный осмотр разъема: Тщательно сверьте цвета проводов и их положение в колодке датчика с электрической схемой автомобиля (EWD). Убедитесь, что провода CAN-H (обычно цветная полоса, например, оранжево-черный) и CAN-L (обычно однотонный, например, оранжево-коричневый) подключены к правильным клеммам.
• Проверка мультиметром:
  1. Измерьте сопротивление между CAN-H и CAN-L на отключенном разъеме датчика. Корректное сопротивление должно быть в районе 60 Ом (параллельное сопротивление двух терминаторов на концах шины). Значение, близкое к 0 Ом или бесконечности, указывает на КЗ или обрыв.
  2. Проверьте отсутствие короткого замыкания CAN-линий на массу или на +12В.
• Осциллограф: Самый точный метод. Подключите щупы к CAN-H и CAN-L (общий провод на массу). При исправной и правильно подключенной шине на экране будут видны два зеркально симметричных сигнала относительно 2.5В. Нарушение симметрии, отсутствие сигнала или хаотичные помехи явно указывают на проблему распиновки или повреждение линии/датчика.

При замене датчика или ремонте проводки крайне важно использовать сервисную информацию для конкретной модели автомобиля. Универсальные распиновки не подходят, так как назначение пинов и цветовая маркировка CAN-шины различаются у разных автопроизводителей.

Симптом	Возможная причина при ошибке распиновки CAN
Не работает спидометр, одометр	ЭБУ приборной панели не получает данные о скорости по CAN
Ошибки ABS/ESP, Check Engine	Связанные системы не получают критичные параметры скорости
АКПП дергается, не переключает передачи	Блок управления АКПП лишен данных о скорости движения
Диагностический сканер не связывается с ЭБУ	Обрыв или КЗ в CAN-шине блокирует всю сеть

Список источников

Для подготовки материала использовались специализированные технические ресурсы и практические руководства, посвящённые диагностике и обслуживанию автомобильных систем. Основное внимание уделялось проверенным методам тестирования датчиков скорости и особенностям их замены на различных моделях транспортных средств.

Информация сверялась с актуальными данными от производителей комплектующих и профильными экспертными рекомендациями. Это обеспечило достоверность приведённых схем распиновки, алгоритмов поиска неисправностей и монтажных нюансов.

1. Официальные сервисные мануалы ведущих автопроизводителей: детальные схемы электронных блоков управления и принципы работы датчиков скорости
2. Техническая документация от производителей датчиков (Bosch, Continental, Denso): спецификации контактов, параметры сигналов, типовые неисправности
3. Профильные автомобильные форумы (Drive2, Дром): разбор реальных кейсов по диагностике и адаптации датчиков
4. Видеоинструкции мастеров-автоэлектриков: визуализация процессов проверки сопротивления и осциллограмм сигнала
5. Учебные пособия по автомобильной электронике: основы построения измерительных цепей и анализа выходных параметров
6. Базы данных электронных каталогов запчастей (ETKA, TecDoc): коды совместимых аналогов и конструктивные различия

Видео: проверка датчика скорости


• Снимаем передний бампер Лада Калина - пошаговая инструкция

• Замена передних стоек ВАЗ-2110

• Разделительная полоса - ограждение или путь к безопасному движению?
