Распиновка розетки прицепа легкового автомобиля - схема подключения

Статья обновлена: 18.08.2025

Правильное подключение розетки прицепа к электропроводке автомобиля – обязательное условие безопасной эксплуатации автопоезда.

Распиновка определяет назначение каждого контакта в разъёме и обеспечивает корректную работу световых приборов прицепа: стоп-сигналов, габаритов, поворотов и противотуманных фар.

Несоответствие схемы подключения или нарушение стандартов приводит к сбоям в работе оборудования, коротким замыканиям и риску ДТП.

Основные типы разъемов для прицепов: 7-pin и 13-pin

На легковых автомобилях наиболее распространены два стандарта разъемов для подключения прицепов: 7-контактный (7-pin) и 13-контактный (13-pin). Оба обеспечивают передачу электросигналов между автомобилем и прицепом, но отличаются функциональностью и конструкцией.

7-пиновый разъем традиционно используется для простых прицепов и встречается в двух вариантах: "европейский" (круглый) и "американский" (плоский). 13-контактная розетка, характерная для современных авто, поддерживает расширенные системы прицепа, включая дополнительные цепи питания и цифровую шину.

Ключевые отличия разъемов

Характеристика	7-pin	13-pin
Количество контактов	7	13
Типовое применение	Габариты, повороты, стоп-сигналы, противотуманки	Все функции 7-pin + фонарь заднего хода, дополнительное питание 12В, CAN-шина
Поддержка ABS/ESP	Нет	Да (через CAN)
Дополнительные цепи	Одна (постоянное +12В)	Две (+12В постоянное и +12В при зажигании)

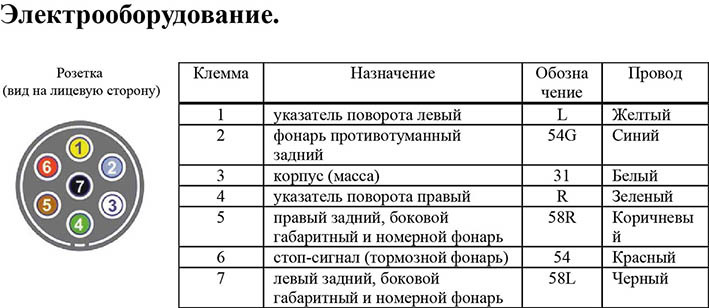

Распиновка 7-pin (европейский):

1. Левый поворотник (желтый)
2. Противотуманный фонарь (синий)
3. Масса (белый)
4. Правый поворотник (зеленый)
5. Правый габарит/подсветка (коричневый)
6. Стоп-сигнал (красный)
7. Левый габарит (черный)

Распиновка 13-pin:

• Контакты 1-8: дублируют функции 7-pin розетки
• Контакт 9: +12В постоянное (для холодильника/зарядки)
• Контакт 10: +12В при включенном зажигании
• Контакт 11: Масса для контакта 10
• Контакт 12: Сигнал заднего хода
• Контакт 13: Масса для контакта 9

Важно: При подключении необходимо строго соблюдать цветовую маркировку проводов и использовать переходники только с защитой от переполюсовки. Для 13-pin разъемов обязательна проверка совместимости с системой CAN-bus автомобиля.

Подключение розетки прицепа легкового автомобиля. Распиновка розетки прицепа

Для успешного подключения розетки прицепа необходим тщательный подбор инструментов и расходных материалов. От качества инструментов напрямую зависит надежность контактов и безопасность эксплуатации электросистемы.

Подготовьте рабочее место и убедитесь в наличии всего необходимого перед началом монтажа. Это исключит простои и обеспечит правильную последовательность операций при соединении проводов.

Инструменты для подключения розетки прицепа

Основной набор включает:

• Автомобильный мультиметр – для проверки напряжения, прозвонки цепей и контроля распиновки
• Кримпер (обжимные клещи) – для надежной фиксации контактов в разъемах
• Стриппер – для точного снятия изоляции с проводов без повреждения жил
• Набор отверток (крестовые, шлицевые) – для монтажа розетки и клеммных колодок
• Кусачки – для обрезки проводов и удаления излишков изоляции

Дополнительные материалы и приспособления:

• Термоусадочные трубки или изолента для герметизации соединений
• Набор изолированных клемм и разъемов соответствующего типа (ISO 1724)
• Монтажный нож с острым лезвием
• Защитные перчатки и очки для безопасности работ

Мультиметр: проверка цепей перед работой

Перед подключением розетки прицепа выполните проверку цепей автомобиля мультиметром. Убедитесь, что аккумуляторная батарея исправна, а ключ зажигания находится в положении "ACC" для активации соответствующих цепей. Это исключит риск повреждения электрооборудования и гарантирует корректные показания при диагностике.

Переключите мультиметр в режим измерения постоянного напряжения (DCV) с диапазоном 20 В. Подготовьте контрольную схему распиновки розетки прицепа для вашего автомобиля (7-pin или 13-pin). Очистите контакты розетки от окислов и загрязнений перед началом замеров.

Порядок проверки цепей

1. Подсоедините черный щуп мультиметра к "массе" автомобиля (кузов или минус АКБ)
2. Красным щупом последовательно касайтесь каждого контакта розетки
3. Сравните показания с номинальными значениями:

Контур	Напряжение	Условие проверки
Габаритные огни	≈12V	Включен свет фар
Стоп-сигналы	≈12V	Нажата педаль тормоза
Поворотники	Пульсирующее ≈12V	Активирован соответствующий указатель
Задний ход	≈12V	Включена передача R

Критические моменты:

• При нулевых показаниях проверьте предохранители и реле блока управления
• Паразитные напряжения >0.5V на "массовых" контактах указывают на плохое заземление
• Напряжение ниже 11V свидетельствует о проблемах в цепи питания

После успешной проверки обязательно обесточьте бортовую сеть отключением АКБ перед физическим монтажом розетки. Фиксируйте результаты замеров для сверки при возникновении неисправностей в процессе эксплуатации прицепа.

Выбор сечения проводов для электропроводки прицепа

Правильный выбор сечения проводов критичен для безопасности и надежности электросистемы прицепа. Недостаточное сечение вызывает перегрев кабеля, расплавление изоляции и риск возгорания. Кроме того, тонкие провода приводят к значительному падению напряжения, что проявляется в тусклом свечении ламп и некорректной работе электрооборудования.

Ключевые параметры при расчете сечения: сила тока в цепи, общая длина проводки от источника до потребителя и материал провода (в автоэлектрике преимущественно используется медь). Сила тока определяется мощностью подключаемых устройств: чем выше мощность – тем больше сечение. Длина проводки напрямую влияет на падение напряжения: при равном сечении в длинных трассах потери напряжения возрастают.

Рекомендации по сечению проводов (медь, длина ≤ 4 м)

Электрическая цепь	Ток нагрузки (А)	Минимальное сечение (мм²)
Габаритные огни	2–3	0.75
Стоп-сигналы	3–4	0.75
Указатели поворота	3–4	0.75
Фонарь заднего хода	1.5–2	0.75
Противотуманные фары	8–10	1.5
Зарядка АКБ	15–20	2.5
Электромагнитные тормоза	18–25	2.5–4.0

Важные уточнения:

• При длине проводки > 4 м сечение увеличивают на 1 ступень (например, с 1.5 мм² до 2.5 мм²)
• Для цепей освещения допустимое падение напряжения ≤ 0.5 В, для силовых цепей (тормоза/зарядка) ≤ 1 В
• Расчет падения напряжения: ΔU = (2 × L × I × ρ) / S, где L – длина кабеля (м), I – ток (А), ρ – удельное сопротивление меди (0.0175 Ом·мм²/м), S – сечение (мм²)

Все соединения должны быть защищены термостойкой изоляцией и герметизированы от влаги. Обязательна установка предохранителей вблизи источника питания согласно номиналу тока цепи.

Подготовительные работы: обесточивание бортовой сети

Перед любыми манипуляциями с электропроводкой автомобиля критически важно полностью обесточить бортовую сеть. Подача напряжения во время работ может вызвать короткое замыкание, повреждение электронных блоков управления или срабатывание предохранителей, что усложнит дальнейший монтаж.

Отключите минусовую клемму аккумуляторной батареи (АКБ) с помощью гаечного ключа подходящего размера. Сначала ослабьте гайку крепления наконечника провода, затем аккуратно снимите клемму с токовывода батареи и отведите провод в сторону, исключив случайный контакт с АКБ. Изолируйте клемму ветошью или специальным колпачком при длительных работах.

Последовательность действий

1. Зафиксируйте автомобиль: включите ручной тормоз, установите противооткатные упоры под колёса.
2. Отсоедините АКБ:
   • Сначала снимите отрицательную клемму (чёрный провод, маркировка «–»)
   • При необходимости снимите положительную клемму (красный провод, «+»)
3. Проверьте отсутствие напряжения в зоне работ тестером на контактах штатной проводки фаркопа.
4. Заблокируйте двери механически, так как центральный замок после отключения АКБ не функционирует.

Действие	Риск при несоблюдении
Снятие минусовой клеммы первой	Короткое замыкание при случайном контакте ключа с кузовом
Изоляция отсоединённой клеммы	Самопроизвольное восстановление цепи
Проверка тестером	Повреждение ЭБУ из-за остаточного напряжения

Поиск штатного места установки розетки на автомобиле

Большинство современных автомобилей имеют предустановленные точки крепления для розетки прицепа, предусмотренные конструкцией кузова. Эти места обычно скрыты декоративными заглушками или располагаются в зоне заднего бампера.

Для обнаружения штатного крепления внимательно осмотрите заднюю часть авто: снизу бампера, внутри ниши запасного колеса или под защитными кожухами. Производители часто размещают точки монтажа симметрично с обеих сторон.

Типичные зоны расположения

• Задний бампер: технологические отверстия под крепежные болты за пластиковыми заглушками
• Лонжероны: площадки с резьбовыми вставками на силовых элементах кузова
• Багажное отделение: лючки в обшивке с заведенной проводкой (у моделей с pre-wiring)
• Зона фаркопа: монтажные пластины на заводской тягово-сцепной устройстве

Марка авто	Характерное расположение
Volkswagen	Заглушка в правой части бампера, рядом с фонарем
Toyota	Кронштейн на лонжероне за запаской
Lada	Резьбовые площадки под задним бампером

Рекомендации по поиску:

1. Изучите руководство по эксплуатации - раздел "буксировка прицепа"
2. Проверьте наличие заводской проводки в багажнике (жгут с разъемом)
3. Ищите симметричные пластиковые заглушки диаметром 15-20 мм

Крепление кронштейна розетки к кузову

Определите место установки кронштейна на задней части автомобиля, учитывая защищенность от грязи, воды и механических повреждений. Оптимальные зоны: внутренняя поверхность бампера, область под бампером или крепление к фаркопу. Убедитесь, что выбранная точка позволяет свободно подключать разъем прицепа без натяжения проводов.

Очистите и обезжирьте поверхность кузова в месте монтажа. При наличии заводских отверстий используйте их. Если требуется сверление, применяйте металлическое сверло соответствующего диаметра и защищайте края отверстий антикоррозийным герметиком для предотвращения ржавчины.

Этапы монтажа

1. Приложите кронштейн к подготовленной поверхности и наметьте точки крепежа.
2. Просверлите отверстия (если отсутствуют), обработав их грунтовкой.
3. Установите резиновые уплотнители между кронштейном и кузовом для виброизоляции.
4. Зафиксируйте кронштейн болтами с гайками или саморезами по металлу, используя шайбы-гроверы.

Ключевые требования:

• Зазор между розеткой и дорожным покрытием – не менее 25 см
• Обязательное наличие дренажного отверстия в нижней части розетки
• Жесткая фиксация без люфта при силовом воздействии на разъем

Тип крепежа	Рекомендации
Болты М6-М8	Использовать при монтаже на металлические элементы кузова
Саморезы со сверлом	Допустимы для тонкостенных деталей бампера
Хомуты	Временное решение для пластиковых элементов

После фиксации проверьте устойчивость кронштейна к вибрации, резко встряхнув розетку рукой. При необходимости усильте крепление металлической пластиной с обратной стороны кузова. Избегайте установки в зонах прямого воздействия выхлопных газов или нагревающихся деталей.

Защита от коррозии: обработка контактов

Регулярная обработка контактов розетки прицепа антикоррозийными составами – обязательное условие для стабильной работы электрооборудования. Без защиты металлические поверхности окисляются из-за влаги, реагентов и перепадов температур, что приводит к нарушению проводимости тока, искрению и полному выходу системы из строя.

Начинайте обработку только после тщательной очистки контактов от грязи и следов окисления. Используйте мелкую наждачную бумагу (№400-800) или специальный контактный очиститель-активатор. Убедитесь, что поверхность металла сухая и обезжирена перед нанесением защитного средства.

Эффективные методы защиты

• Специализированные аэрозоли: Наносите токопроводящие составы с антикоррозийными присадками (например, Liqui Moly Kontakt Spray) тонким слоем на каждый контактный штырь.
• Консистентные смазки: Используйте термостойкие диэлектрические пасты (типа Molykote 111), заполняя ими гнезда розетки после подключения вилки для создания барьера от влаги.
• Анаэробные герметики: Нанесите минимальное количество состава (например, Loctite 243) на резьбовые соединения клемм для предотвращения коррозии крепежа.

Порядок обработки

1. Очистите контакты розетки и вилки от окислов.
2. Обработайте штыри вилки токопроводящим антикором.
3. Заполните гнезда розетки диэлектрической смазкой.
4. Соедините вилку с розеткой и проверьте работу всех цепей.
5. Повторяйте обработку каждые 3 месяца или после эксплуатации в сырую погоду.

Ошибка	Последствие
Использование обычного WD-40	Быстрое испарение, отсутствие долговременной защиты
Нанесение густой смазки на поверхность контактов	Препятствие электрическому контакту
Полное отсутствие обработки	Короткое замыкание, перегрев проводки

Снятие защиты бампера для прокладки проводов

Для доступа к местам крепления розетки прицепа и скрытой прокладки кабельной трассы необходимо демонтировать защиту бампера (штатный пластиковый подкрылок или фартук). Этот элемент крепится к кузову и колесной арке пластиковыми клипсами, саморезами или комбинированным способом. Точное количество и тип крепежа зависят от модели автомобиля.

Тщательно осмотрите периметр защиты, выявив все точки крепления. Особое внимание уделите соединениям в зоне колесной арки и нижней части бампера – там часто расположены наиболее загрязненные и подверженные коррозии крепежные элементы. Для предотвращения повреждения пластика при демонтаже клипс используйте специализированный съемник или аккуратно поддевайте их отверткой с широким плоским жалом, предварительно очистив от грязи.

Порядок демонтажа защиты

1. Подготовка автомобиля: Установите на ручник, поднимите стояночный тормоз. При необходимости приподнимите нужную сторону домкратом и снимите колесо для лучшего доступа.
2. Очистка крепежа: Щеткой удалите крупные загрязнения вокруг клипс и саморезов. Обработайте резьбовые соединения проникающей смазкой WD-40 при наличии ржавчины.
3. Демонтаж крепежа:
   • Клипсы: Подденьте центральный штырек съемником или отверткой до характерного щелчка (на 2-4 мм), затем аккуратно вытяните клипсу целиком.
   • Саморезы/болты: Выкрутите их подходящей битой (крест, звездочка) или головкой, удерживая обратную сторону (при наличии гайки).
4. Снятие защиты: После удаления ВСЕХ креплений, начиная от заднего края, потяните защиту на себя и вниз. Избегайте резких движений – пластик может быть хрупким на морозе. При сопротивлении проверьте, не пропущен ли крепеж.

Тип крепежа	Инструмент для снятия	Риски при демонтаже
Пластиковые клипсы (пистоны)	Съемник клипс, плоская отвертка	Поломка штырька, срыв "юбки" клипсы
Саморезы по металлу	Крестовая бита (PH2, PZ2), шуруповерт	Срыв шлица, обрыв ржавого самореза
Болты с гайками	Головка (обычно 8-10мм), ключ	Проворачивание гайки, обрыв шпильки

Важно: Складывайте снятые крепежи в отдельную емкость. Поврежденные клипсы и корродированные саморезы обязательно замените на новые для обеспечения надежной обратной сборки. Очистите посадочные места на кузове от грязи перед установкой защиты обратно.

Прокладка проводов через технологические отверстия

После определения схемы распиновки розетки прицепа и подготовки комплекта проводов необходимой длины приступают к их монтажу через штатные технологические отверстия в кузове автомобиля. Тщательно изучите конструкцию задней части машины: ищите существующие заглушки в полу багажника, нишах за бампером или в районе фар, которые можно использовать для прокладки кабеля без сверления новых отверстий.

Очистите зону вокруг выбранных отверстий от грязи и обработайте кромки антикоррозийным составом. Для защиты провода от перетирания обязательно используйте резиновые или пластиковые гофро-рукава, закрепляя их внутри отверстий специальными герметизирующими втулками. Это предотвратит попадание влаги в салон/багажник и повреждение изоляции о металл.

Ключевые этапы прокладки

1. Маркировка проводов – нанесите бирки согласно схеме распиновки (левый поворотник, стоп-сигнал и т.д.)
2. Протяжка кабеля – последовательно заводите провод в гофру, аккуратно проталкивая через отверстия с помощью монтажной ленты
3. Фиксация трассы – крепите проводку пластиковыми хомутами к штатным жгутам с шагом 25-30 см, избегая провисаний

Типы защитных материалов

Гофрированная трубка	Гибкая защита от механических повреждений
Термоусадочная лента	Герметизация мест ввода в отверстия
Пластиковые клипсы	Крепление к кузову без перетяжки

Важно: при прокладке параллельно силовым кабелям соблюдайте дистанцию не менее 15 см во избежание наводок. Все соединения после протяжки должны оставаться доступными для диагностики. Особое внимание уделите участкам возле подвижных элементов (петли багажника, сцепное устройство) – здесь необходим запас длины провода 8-10 см.

Фиксация проводки пластиковыми хомутами

После подключения всех проводов к контактам розетки прицепа согласно распиновке и проверки электрических соединений, критически важным этапом является надёжная фиксация проводки. Пластиковые хомуты (стяжки) – наиболее распространённый и эффективный способ решения этой задачи.

Правильная фиксация предотвращает повреждение проводов от вибрации, трения о кузовные элементы, попадания в движущиеся части шасси и воздействия внешней среды (грязь, вода). Небрежно закреплённая проводка может оборваться, замкнуться или стать причиной неисправности электрооборудования автомобиля или прицепа.

Правила фиксации проводки хомутами

Крепление к кузову/раме: Хомуты должны фиксировать жгут проводов исключительно к стационарным, неподвижным элементам конструкции автомобиля – лонжеронам, поперечинам рамы, штатным местам крепления заводской проводки, специально предусмотренным скобам или площадкам. Категорически запрещено крепить проводку к топливным, тормозным магистралям, тросам ручного тормоза, элементам подвески или выхлопной системы.

Использование монтажных площадок и клипс:

• Прямое крепление: Если на кузове/раме есть подходящие отверстия или выступы, хомут можно пропустить через них.
• Скобы и площадки: Используйте пластиковые или металлические монтажные скобы (клипсы), прикручиваемые саморезами к кузову. Провод укладывается в клипсу, которая затем фиксируется хомутом. Это обеспечивает более надежное и аккуратное крепление.
• Двусторонний скотч: Для небольших участков или гладких поверхностей можно применять площадки с двусторонним скотчем, к которым затем крепится хомут. Убедитесь в надежности адгезии скотча.

Частота крепления: Устанавливайте точки фиксации с интервалом 30-50 см на прямых участках. В местах изгибов, поворотов трассы, а также вблизи точек подключения (розетка, блок предохранителей) фиксируйте проводку чаще, чтобы исключить провисание и натяжение.

Техника затягивания:

• Плотность: Затягивайте хомут достаточно туго, чтобы жгут не болтался, но не перетягивайте! Чрезмерное усилие может повредить изоляцию проводов или деформировать их жилы.
• Ориентация замка: Располагайте головку замка хомута так, чтобы она не упиралась в острые кромки и не создавала точку трения для самого провода или других элементов.
• Обрезка хвостовика: Обязательно обрежьте излишне длинный хвостовик хомута кусачками заподлицо с головкой замка. Острый необрезанный край может травмировать или повредить другие компоненты.

Защита от перетирания: В местах, где проводка неизбежно проходит вблизи металлических кромок, отверстий с острыми краями или через перегородки, обязательно используйте дополнительную защиту:

• Пластиковая гофра: Уложите жгут в гибкую пластиковую гофрированную трубку подходящего диаметра и фиксируйте её хомутами вместе с проводами.
• Резиновые втулки: При проходе через отверстия в металле установите резиновые втулки или кембрики, предохраняющие изоляцию от порезов.
• Изолента: В критичных точках можно сделать несколько витков изоленты поверх изоляции провода перед фиксацией хомутом для усиления защиты.

Маркировка и выбор хомутов:

Тип хомута / Цвет	Длина (мм)	Ширина (мм)	Рабочая нагрузка	Рекомендуемое применение
Черный (Nylon 66)	100-200	2.5, 3.6, 4.8	Высокая	Основные силовые линии, фиксация жгутов к раме, наружные участки (УФ-стабильность)
Белый / Прозрачный	80-150	2.5, 3.6	Средняя	Внутри салона, фиксация тонких пучков проводов, сенсорных линий
Цветные (разные)	Разная	Разная	Разная	Организация жгутов, маркировка групп проводов

Всегда выбирайте хомуты с заявленной стойкостью к маслам, топливу и широкому температурному диапазону (обычно от -40°C до +85°C).

Проверка после монтажа: После завершения фиксации всей трассы проводки руками проверьте каждый участок на отсутствие натяжения, провисания и возможности контакта с горячими, острыми или движущимися частями. Совершите пробную поездку и затем осмотрите проводку на предмет смещения или повреждения хомутами.

Защита проводов в гофре в зоне колесных арок

Проводка для розетки прицепа, проходящая через колесные арки, подвергается экстремальным воздействиям: грязь, камни, вода и химические реагенты быстро разрушают изоляцию незащищенных кабелей. Обязательное применение пластиковой гофрированной трубки (гофры) создает механический барьер и предотвращает перетирание об элементы кузова.

Диаметр гофры подбирается с запасом для свободного размещения всех проводов распиновки – это упростит протяжку и возможный ремонт. Крепление осуществляется пластиковыми хомутами к штатным отверстиям кузова с шагом 15-20 см, исключая провисание. Особое внимание уделяется участкам вблизи подвижных элементов подвески и поворотных кулаков.

Ключевые этапы монтажа

• Герметизация вводов: Места входа/выхода гофры в кузов уплотняются резиновыми втулками или термоусадкой
• Защита от температуры: На участках возле выхлопной трубы применяется термостойкая гофра или алюминиевые кожухи
• Контроль подвижности: В зоне хода подвески оставляется запас длины гофры (10-15 см петлей)

Материал гофры	Преимущества	Ограничения
Полиамид (нейлон)	Маслостойкость, гибкость	Высокая стоимость
Полипропилен	Устойчивость к химии, бюджетный	Хрупкость на морозе
Металлическая оплетка	Максимальная защита от перетирания	Сложность монтажа, коррозия

Обязательно проверяйте целостность гофротрассы после сезонной эксплуатации – микротрещины от ударов щебнем требуют немедленной замены участка. Игнорирование защиты приводит к короткому замыканию проводки прицепа и выходу из строя блока согласования.

Определение точки подключения к проводке авто

Первоочередная задача – найти штатный разъём электропроводки автомобиля, предназначенный для подключения прицепа. У большинства современных машин он расположен в задней части кузова: под бампером, за декоративной заглушкой в бампере, в нише запаски или рядом с фаркопом. Точное местоположение указано в руководстве по эксплуатации ТС.

Если штатный разъём отсутствует (например, в базовых комплектациях), потребуется подключение напрямую к проводке задних фонарей. В этом случае необходимо получить доступ к жгуту проводов, идущих к блокам задних фонарей. Работы проводятся со снятием обшивки багажника или технологических пластиковых панелей.

Ключевые шаги для поиска и подключения

1. Изучите мануал – найдите раздел, описывающий установку прицепа или электрооборудования.
2. Осмотрите зону за бампером – используйте фонарь для поиска разъёма (часто имеет чёрный цвет и защитную крышку).
3. Проверьте нишу запаски – у внедорожников и кроссоверов разъём может быть спрятан там.
4. Определите тип проводки:
   • Готовая колодка (ISO, 7-pin или 13-pin) – требует только совместимой розетки прицепа.
   • Отсутствие разъёма – прямое соединение с проводами стоп-сигналов, габаритов, поворотников и задней передачи.

Цветовая маркировка проводов (стандартная для РФ):

Функция	Цвет провода
Левый поворотник	Жёлтый
Правый поворотник	Зелёный
Стоп-сигнал	Красный
Габаритные огни	Коричневый
Фонарь заднего хода	Синий
Противотуманный фонарь	Чёрный
"Масса"	Белый

Внимание! Цвета могут отличаться в зависимости от марки авто. Всегда проверяйте назначение проводов мультиметром или тестером перед соединением. Подключение к проводке выполняется через разъёмы-сокеты или методом опрессовки – скрутки недопустимы.

Подключение к задним фонарям: вариант 1

Данный метод предполагает прямое физическое соединение проводов розетки прицепа с проводкой задних фонарей автомобиля. Для работы потребуется доступ к жгуту задней оптики, расположенному в багажнике или за обшивкой задних крыльев. Необходимо точно идентифицировать назначение каждого провода в штатной проводке авто.

Основные этапы включают зачистку изоляции на участках штатных проводов и подключение соответствующих кабелей розетки прицепа методом "скрутка + пайка" или через специальные клипсы-ответвители. Обязательна последующая изоляция соединений термоусадкой или изолентой.

Последовательность подключения 7-контактной розетки

Распиновка для стандарта ISO 1724:

Контакт розетки	Цвет провода	Функция	Источник сигнала
1	Жёлтый	Левый поворот	Провод ЛП фонаря
2	Синий	ПТФ	Через реле от АКБ
3	Белый	Масса	Кузов авто (болт)
4	Зелёный	Правый поворот	Провод ПП фонаря
5	Коричневый	Габариты	Общий габаритный провод
6	Красный	Стоп-сигналы	Провод стоп-сигнала
7	Чёрный	Задний ход	Провод фонаря ЗХ

Критичные требования:

• Подключение стоп-сигналов только к проводу, активируемому педалью тормоза
• Сечение ответвительных проводов ≥ 1.5 мм²
• Обязательная установка предохранителя в цепь ПТФ (контакт 2)

Преимущества варианта: минимальная стоимость, отсутствие сложной электроники.

Недостатки: риск перегрузки штатного блока управления, необходимость нарушения изоляции заводской проводки.

Использование готового штатного разъема: вариант 2

В современных автомобилях разъем для подключения прицепа часто присутствует в штатной комплектации, но деактивирован. Он обычно расположен в багажном отсеке, под задним бампером или за декоративной заглушкой. Для активации требуется физическое подключение жгута проводов прицепа к этому разъему и программная адаптация через бортовой компьютер.

Производители предусматривают специальные переходники или релейные модули, совместимые с конкретной моделью авто. Такое решение исключает ошибки распиновки и защищает штатную электросеть от перегрузок. Обязательна проверка предохранителей и активация функции буксировки через сервисное меню мультимедийной системы.

Распиновка 13-контактного разъема ISO 11446

Контакт	Функция	Цвет провода
1	Левый поворотник	Желтый
2	Задний противотуманный фонарь	Синий
3	Масса (контакты 1-8)	Белый
4	Правый поворотник	Зеленый
5	Правый габарит	Коричневый
6	Стоп-сигнал	Красный
7	Левый габарит	Черный
8	Задний ход	Розовый
9	+12V (постоянное питание)	Оранжевый
10	+12V (зажигание)	Серый
11	Масса (контакт 10)	Бело-черный
12	Сигнальный провод	Фиолетовый
13	Масса (контакты 9,13)	Бело-коричневый

Ключевые особенности: Контакт 12 передает данные о работе прицепа в бортовую систему, контакт 9 обеспечивает питание холодильника или зарядку АКБ. Использование штатного переходника гарантирует:

• Автоматическую корректировку АБС и ESP при буксировке
• Активацию режима "Прицеп" в парктрониках и камере заднего вида
• Контроль исправности ламп прицепа через диагностику CAN-шины

Распиновка 7-контактной розетки (европейский стандарт)

Семиконтактная розетка европейского стандарта (ISO 1724) обеспечивает совместимость с осветительными системами прицепов. Каждый контакт отвечает за строго определенную электрическую функцию согласно нормам ISO.

Цвета проводки соответствуют международной маркировке. Масса (земля) централизована на контакте 3 для всех цепей управления световыми приборами.

Назначение контактов

Номер контакта	Функция	Цвет провода
1	Левый указатель поворота	Желтый
2	Задний противотуманный фонарь	Синий
3	Земля (масса)	Белый
4	Правый указатель поворота	Зеленый
5	Правый габаритный огонь + подсветка номера	Коричневый
6	Стоп-сигналы	Красный
7	Левый габаритный огонь	Черный

Назначение контакта L: левый поворот

Контакт L в розетке прицепа легкового автомобиля отвечает исключительно за передачу сигнала левого указателя поворота от буксирующего транспортного средства. При активации водителем левого поворотника, через этот контакт подаётся импульсный электрический сигнал стандартного напряжения бортовой сети (12V).

Данный контакт обеспечивает синхронную работу светосигнального оборудования прицепа и автомобиля. Его корректное подключение гарантирует, что лампы левого повторителя на прицепе загорятся одновременно с основными указателями ТС, предупреждая других участников движения о маневре.

Особенности подключения и работы

• Цепь управления: Подключается параллельно штатной проводке левого поворотника автомобиля через реле или блок согласования
• Расположение в разъёмах:
  • 7-пиновый (ISO 1724): Позиция 1
  • 13-пиновый (ISO 11446): Позиция 5
• Требования к проводке: Сечение кабеля не менее 1.5 мм² с обязательной защитой предохранителем (номинал 10-15А)

Параметр	Значение
Цвет изоляции провода	Жёлтый (стандарт ISO)
Частота мигания	1-2 Гц (совпадает с ритмом авто)
Ток нагрузки	До 8А на лампу

Ошибки подключения приводят к некорректной работе или отсутствию сигнализации, что нарушает ПДД и создаёт аварийные ситуации. Обязательна проверка мультиметром при монтаже: контакт должен активироваться только при включении левого поворотника.

Назначение контакта 54G: противотуманный фонарь

Контакт 54G в розетке прицепа легкового автомобиля отвечает за управление цепью противотуманного фонаря, установленного на прицепе. Этот контакт активируется при включении задних противотуманных фар автомобиля через штатный переключатель в салоне. Напряжение на контакт подается только при работающем зажигании и активированной системе освещения транспортного средства.

Подключение к контакту 54G обеспечивает синхронную работу заднего противотуманного фонаря прицепа с аналогичной фарой автомобиля. Это критически важно для безопасности: фонарь дублирует сигнал основного автомобиля в условиях плохой видимости (туман, дождь, снегопад), предупреждая других участников движения о наличии прицепа. Электрические параметры линии соответствуют стандарту ISO 12098: цепи защищены предохранителем номиналом 15–20 А, а сечение провода должно быть не менее 1,5 мм².

Особенности подключения и эксплуатации

• Полярность: +12V при активации фары (управляемый плюс), масса обеспечивается через общий контакт (31) розетки.
• Цвет провода по ISO: жёлтый (допустимые вариации: жёлтый с синей полосой).
• Обязательная проверка: цепь должна быть защищена от короткого замыкания и перегрузок.

Параметр	Значение
Напряжение	12V (бортовая сеть)
Ток нагрузки	до 10 А
Предохранитель	15–20 А
Сечение кабеля	min 1,5 мм²

Назначение контакта R: правый поворот

Контакт R в розетке прицепа легкового автомобиля отвечает за передачу сигнала правого поворота от буксирующего транспортного средства к световым приборам прицепа. При активации водителем правого указателя поворота, электрический ток поступает именно на этот контакт, обеспечивая синхронное срабатывание соответствующих ламп на прицепе.

Функционирование контакта R критически важно для безопасности дорожного движения, так как он обеспечивает визуальное информирование других участников о маневре. Отказ данного контакта приводит к некорректной работе или полному отсутствию сигнала правого поворота на прицепе, создавая аварийную ситуацию.

Технические аспекты и идентификация

В стандартной 7-контактной розетке (ISO 1724) контакт R имеет фиксированное положение: номер 1. Располагается в верхнем ряду слева при ориентации разъема плоской стороной вверх. Для подключения используется провод, цвет которого зависит от производителя автомобиля:

• Наиболее распространенные цвета: зеленый или желтый
• Реже встречаются: зелено-белый, желто-коричневый

Параметр	Значение
Стандарт	ISO 1724 (7-pin)
Номер контакта	1
Расположение	Верхний ряд, крайний левый
Типовое напряжение	12V (импульсное)

При диагностике неисправностей следует проверить целостность цепи: наличие импульсного напряжения на контакте при включенном поворотнике, отсутствие коррозии в разъеме, качество соединения с массой прицепа. Использование тестера или контрольной лампы обязательно для точной верификации сигнала.

Назначение контакта 58R: габаритные огни

Контакт 58R в 7-контактной розетке прицепа отвечает за подачу питания на правые габаритные огни буксируемого прицепа. Он обеспечивает синхронную работу светотехники автопоезда при включении габаритов или ближнего света фар автомобиля.

Данный контакт критически важен для обозначения габаритов прицепа в темное время суток и условиях недостаточной видимости. Его корректная работа гарантирует соответствие требованиям ПДД и предотвращает ДТП из-за плохой видимости транспортного средства.

Ключевые характеристики контакта 58R

• Цвет проводки: обычно черный (европейский стандарт ISO 1724)
• Напряжение: +12V при активации габаритов
• Ток нагрузки: до 10-15А (зависит от количества ламп)
• Защита: отдельный предохранитель в блоке авто

Контроль при подключении	Последствия неисправности
Работа правого габарита прицепа	Штраф за неработающую светотехнику
Отсутствие короткого замыкания	Перегорание предохранителя автомобиля
Целостность изоляции провода	Риск возгорания электропроводки

Назначение контакта 54: стоп-сигналы

Контакт 54 в 13-контактной розетке прицепа предназначен исключительно для управления стоп-сигналами буксируемого оборудования. Он передает сигнал от электронной системы автомобиля к световым элементам прицепа при активации тормозов.

Данный контакт обеспечивает синхронную работу стоп-сигналов автомобиля и прицепа, что является критически важным для безопасности дорожного движения. При нажатии педали тормоза на контакт 54 подается напряжение +12V, активирующее красные фонари на задней части прицепа.

Ключевые характеристики

• Цвет провода: Зеленый (стандарт ISO 1724)
• Тип сигнала: Плюсовой (+12V), активируется только при торможении
• Нагрузка: Рассчитан на мощность ламп стоп-сигналов прицепа (обычно 2x21W)

Особенности подключения: Для корректной работы требуется прямое соединение с проводом стоп-сигналов автомобиля через реле или блок согласования. Не допускается объединение с цепью габаритных огней или указателей поворота. Ошибки подключения вызывают ложные срабатывания или отказ тормозной сигнализации.

Назначение контакта 31: масса

Контакт 31 в розетке прицепа выполняет критически важную роль общего провода массы для всей электросистемы. Он обеспечивает обратный путь электрического тока к источнику (аккумулятору/генератору) после прохождения через потребители прицепа – габаритные огни, стоп-сигналы, поворотники и другие цепи.

Без надежного подключения этого контакта к кузову автомобиля (чистой металлической поверхности) электрическая цепь остается разомкнутой. Это приводит к полному или частичному отказу электрооборудования прицепа, несмотря на корректное питание по остальным контактам.

Ключевые особенности подключения

Основные требования к монтажу контакта 31:

• Обязательное соединение с кузовом авто: провод должен крепиться к неокрашенной металлической части шасси или кузова болтовым соединением.
• Минимальное сечение кабеля: не менее 2.5 мм² для обеспечения пропускной способности суммарного тока всех потребителей.
• Защита от коррозии: место контакта очищается от грязи/краски и обрабатывается токопроводящей смазкой.

Типичные проблемы при нарушении соединения:

Симптом	Причина
Полное отсутствие света на прицепе	Обрыв массы контакта 31
Тусклое свечение ламп	Плохой контакт (коррозия, слабое крепление)
Самопроизвольное включение сигналов	Поиск током альтернативного пути через другие цепи

Проверка качества массы – первичное действие при диагностике неисправностей электрооборудования прицепа. Тестируется сопротивление между контактом 31 и минусовой клеммой АКБ автомобиля – оно не должно превышать 0.5 Ом.

Назначение контакта S: задний противотуманный фонарь

Контакт S отвечает за управление задним противотуманным фонарём прицепа. Этот элемент обязателен для безопасной эксплуатации автопоезда в условиях плохой видимости (туман, дождь, снегопад), так как значительно повышает заметность прицепа для движущихся сзади транспортных средств.

При активации противотуманных фар автомобиля через контакт S подаётся питание на соответствующий фонарь прицепа. Важно учитывать, что в большинстве стран включение заднего противотуманного света разрешено только при видимости менее 50-100 метров, чтобы не ослеплять других водителей в нормальных условиях.

Особенности подключения и эксплуатации

• Нормативные требования: По ПДД РФ и международным стандартам (ECE R38) прицеп должен дублировать противотуманный фонарь тягача, если он блокирует штатный фонарь автомобиля.
• Схема активации: Контакт S запитывается только при включении заднего противотуманного фонаря автомобиля, обычно через отдельное реле.
• Расположение в разъёмах:

  Тип розетки	Номер контакта	Цвет провода (ISO)
  7-pin (ISO 1724)	4	Синий
  13-pin (ISO 11446)	7	Синий

• Защита цепи: Обязательна установка предохранителя (обычно 7.5-15А) вблизи источника питания для предотвращения короткого замыкания.

Распиновка 13-контактной розетки прицепа

13-контактная розетка соответствует стандарту ISO 11446 и обеспечивает полную функциональность подключения прицепа, включая дополнительные цепи питания и управление. Каждый контакт имеет строго определенное назначение для синхронизации работы световых приборов прицепа и автомобиля.

Распиновка унифицирована для европейских автомобилей, но перед подключением необходимо свериться с мануалом конкретной модели авто. Цвета проводки могут отличаться у разных производителей, поэтому рекомендуется проверять мультиметром.

Назначение контактов

Контакт	Назначение	Цвет провода
1	Левый поворотник	Желтый
2	Противотуманные фары	Синий
3	Земля (масса для цепей 1-8)	Белый
4	Правый поворотник	Зеленый
5	Правый габаритный огонь	Коричневый
6	Стоп-сигналы	Красный
7	Левый габаритный огонь	Черный
8	Фонарь заднего хода	Розовый
9	Постоянное +12V (для холодильника/зарядки)	Оранжевый
10	+12V при включенном зажигании	Серый
11	Земля для контакта 10	Бело-черный
12	Сигнальный провод (CAN-шина)	Бело-синий
13	Земля для контакта 9	Бело-красный

Ключевые особенности: Контакт 3 обеспечивает общую массу для основных световых приборов, тогда как контакты 11 и 13 – выделенные массы для цепей питания. Контакт 12 используется для диагностики и управления электронными системами прицепа через CAN-шину.

Дополнительные цепи в 13-пиновом разъеме

Помимо базовых функций освещения, 13-контактная розетка прицепа включает специализированные цепи для расширенного взаимодействия с автомобилем. Эти контакты обеспечивают питание дополнительного оборудования и передачу управляющих сигналов, что критично для современных прицепов со сложной электроникой.

Основное назначение дополнительных цепей – поддержка систем безопасности, навигации и вспомогательных устройств прицепа. Они позволяют реализовать автоматическое управление фаркопом, синхронизацию работы холодильных установок и передачу данных между тягачом и прицепом.

Назначение контактов (пинов)

• Пин 9 (Постоянный +12V): Питание холодильных установок, аккумуляторных систем и внутреннего освещения прицепа.
• Пин 10 (Резервный +12V): Запасной канал для подключения дополнительного оборудования (например, подогревателей).
• Пин 11 (Земля для пинов 9/10): Заземление цепей питания дополнительных устройств.
• Пин 12 (CAN-H/LIN-Bus): Цифровая шина для передачи диагностических данных и управления системами прицепа.
• Пин 13 (CAN-L/LIN-Bus): Дополнительная линия цифровой шины управления.

Пин	Цвет провода (ISO)	Функция
9	Фиолетовый	Постоянное питание +12V
10	Серый	Резервное питание +12V
11	Розовый/Черный	Заземление для пинов 9/10
12	Зеленый/Оранжевый	Цифровая шина (сигнальная линия)
13	Зеленый/Коричневый	Цифровая шина (дополнительная линия)

Важные особенности: Цепи пинов 9 и 10 требуют отдельной защиты предохранителями в бортовой сети автомобиля. Подключение цифровой шины (пины 12-13) осуществляется строго по схеме производителя ТС для совместимости с системами ESP и электромеханическими тормозами.

Подключение цепи зарядки аккумулятора прицепа

Для питания и подзарядки бортового аккумулятора прицепа используется выделенная линия в разъеме фаркопа. В 7-контактной розетке (ISO 1724) эту функцию выполняет контакт №4, обозначенный коричневым проводом. Напряжение на данный контакт подается только при работающем двигателе автомобиля для предотвращения разряда основного АКБ.

Подключение осуществляется через управляемое реле, активируемое сигналом зажигания. Прямое соединение с аккумулятором автомобиля запрещено – цепь обязательно защищается предохранителем номиналом 15-20А, устанавливаемым в подкапотном пространстве вблизи плюсовой клеммы АКБ.

Ключевые требования к монтажу

• Сечение медного провода: не менее 2.5 мм²
• Обязательная установка герметичного реле в моторном отсеке
• Защита кабеля гофротрубой на участке от кузова до розетки
• Проверка мультиметром: +12V на контакте 4 при запущенном двигателе

Цвет провода	Контакт розетки	Функция
Коричневый	4	Питание АКБ прицепа (+12V)
Черный	3	Масса (заземление рамы)

Цепь управления холодильником или другим оборудованием

Для питания холодильника прицепа используется выделенная линия с постоянным напряжением +12V, не зависящая от работы фар или поворотников. Эта цепь требует отдельного подключения к аккумулятору автомобиля через защитный предохранитель и управляющее реле.

Холодильник подключается к двум контактам розетки: силовому "+12V" и отдельной "массе". Сечение проводов должно быть не менее 2.5 мм² из-за высокого пускового тока компрессора. Обязательно устанавливается термореле или автоматический выключатель для защиты от перегрузок.

Особенности распиновки

В 13-контактной розетке (ISO 11446) используются:

• Контакт 10 (жёлтый провод) – постоянный +12V для питания холодильника
• Контакт 11 (чёрный провод) – выделенная масса для оборудования
• Контакт 13 (оранжевый провод) – резервный +12V для доп. устройств

Для 7-контактных розеток требуется отдельный кабель с предохранителем, так как стандартная распиновка не включает цепь для холодильника.

Важно: Управляющее реле активируется от замка зажигания, предотвращая разряд аккумулятора при стоянке. Для мощных холодильников (>100W) рекомендуется прямое подключение через шину с автоматическим выключателем.

Защита проводки предохранителями

Предохранители критически важны для предотвращения возгорания электропроводки при коротком замыкании или перегрузке цепи. Без них повреждение изоляции или неисправность оборудования прицепа может привести к перегреву проводов и пожару в автомобиле. Каждая электрическая цепь, подключенная к розетке фаркопа, должна быть индивидуально защищена.

Номинал предохранителя подбирается строго в соответствии с сечением провода и мощностью потребителей. Превышение допустимого тока вызовет плавление токоведущих жил, а установка предохранителей завышенного номинала сделает защиту неэффективной. Все предохранители устанавливаются как можно ближе к источнику питания – обычно в моторном отсеке или на распределительном щите.

Правила организации защиты

• Раздельная установка – цепи поворотников, стоп-сигналов, габаритов и заднего хода защищаются отдельно
• Прямое подключение – предохранители врезаются в разрыв положительного провода перед реле или розеткой
• Защита "массы" – обязательная установка предохранителя в цепи постоянного "+12V"

Цепь прицепа	Рекомендуемый номинал	Цвет провода (ISO)
Левый поворотник	7.5-10A	Желтый
Правый поворотник	7.5-10A	Зеленый
Стоп-сигналы	7.5-10A	Красный
Габаритные огни	5-7.5A	Коричневый
Задний ход	5-7.5A	Синий

Используйте исключительно автомобильные предохранители ножевого типа (ATC, ATO или mini-ATC). Регулярно проверяйте контакты в монтажном блоке на предмет окисления – плохое соединение вызывает локальный перегрев даже при исправной цепи. После замены предохранителя тестируйте работу всех световых приборов прицепа.

Выбор номинала предохранителей для цепей прицепа

Номинал предохранителя определяется максимальным током нагрузки конкретной цепи прицепа. Превышение тока выше расчетного значения приводит к перегоранию предохранителя, защищая проводку от перегрева и возгорания. Для каждой функции (габариты, поворотники, стоп-сигналы и т.д.) требуется отдельный предохранитель с учетом суммарной мощности подключенных ламп или устройств.

Сечение провода напрямую влияет на выбор номинала: тонкий провод не выдержит высокого тока, даже если предохранитель не сработает. Предохранитель всегда должен быть слабым звеном в цепи. Основной принцип: номинал предохранителя выбирается на 10-20% выше максимального рабочего тока цепи, но НИЖЕ максимально допустимого тока для используемого провода.

Рекомендуемые номиналы и практические правила

Типовые значения для стандартных цепей:

Цепь прицепа	Максимальный ток	Рекомендуемый номинал предохранителя
Габаритные огни (левый/правый)	2-5 А	5 А или 7,5 А
Стоп-сигналы	5-8 А	7,5 А или 10 А
Указатели поворота	5-8 А	7,5 А или 10 А
Фонарь заднего хода	2-5 А	5 А
Противотуманный фонарь	5-10 А	10 А или 15 А
+12V (постоянное питание, e.g., холодильник)	Зависит от устройства	15-25 А (с учетом сечения провода!)
"Масса" (GND)	Суммарный ток всех цепей	20-30 А (либо отдельные предохранители на +12V)

Ключевые правила выбора:

• Рассчитайте ток цепи: I (А) = P (Вт) / 12В (суммируйте мощность всех потребителей цепи).
• Согласуйте с сечением провода: Для провода 0.75 мм² – макс. 10 А, 1.0 мм² – 15 А, 1.5 мм² – 20 А, 2.5 мм² – 30 А.
• Используйте автомобильные предохранители blade-type (ATO, mini-ATO) стандартных номиналов: 5А, 7.5А, 10А, 15А, 20А, 25А, 30А.
• Для цепей +12V (пинок 10 розетки) и "массы" (пинок 13) номинал должен быть не меньше суммы предохранителей всех питаемых цепей.
• Если предохранитель перегорает – ищите КЗ или перегрузку, запрещено ставить предохранитель большего номинала "для надежности".

Монтаж реле для управления мощными потребителями

Использование реле критически важно при подключении мощных потребителей (электронная тормозная система прицепа, противотуманные фары, обогрев) через розетку фаркопа. Штатная проводка автомобиля не рассчитана на высокие токи, что вызывает перегрев контактов, оплавление изоляции и выход из строя блока управления световой сигнализацией.

Реле выполняет функцию электронного выключателя: слаботочный сигнал от штатной электропроводки авто (через розетку прицепа) активирует катушку реле, замыкая силовые контакты для подачи питания непосредственно от аккумулятора к энергоемким устройствам. Это исключает нагрузку на цепи управления и предотвращает риски возгорания.

Порядок установки реле

Выполните монтаж по алгоритму:

1. Выбор реле: Используйте 4-контактное реле (30/40А) с герметичным корпусом (IP67). Номинальный ток должен на 30% превышать суммарную мощность потребителей.
2. Подготовка питания:
   • Проложите медный кабель сечением 2.5-4 мм² от "+" аккумулятора через предохранитель (номинал = ток реле + 10%) к контакту 30 реле.
   • Подключите контакт 85 к массе авто (чистый металл кузова).
3. Управляющий сигнал: Соедините контакт 86 реле с проводом управления (например, цепь стоп-сигналов прицепа из распиновки розетки) через разъем.
4. Нагрузка: Направьте кабель от контакта 87 реле к розетке фаркопа на соответствующий пин для мощного потребителя.

Контакт реле	Назначение	Подключение
30	Питание (постоянный "+")	Аккумулятор через предохранитель
85	Катушка (масса)	Кузов авто
86	Катушка (управление "+")	Сигнальный провод от розетки прицепа
87	Нагрузка	Розетка фаркопа (пин для потребителя)

Важные нюансы: Изолируйте соединения термоусадкой, фиксируйте реле в подкапотном пространстве вдали от нагревающихся элементов. Для нескольких мощных цепей установите отдельные реле на каждый потребитель. Обязательно проверьте отсутствие КЗ мультиметром перед подачей напряжения.

Проверка соединений на отсутствие КЗ

После завершения монтажа проводки и распиновки розетки прицепа выполните проверку на отсутствие короткого замыкания (КЗ) между контактами. Отключите автомобиль от бортовой сети (снимите клеммы с аккумулятора). Используйте мультиметр в режиме прозвонки или измерения сопротивления.

Проверьте отсутствие замыкания между каждым силовым контактом (управление поворотниками, стоп-сигналами, габаритами) и массой (контакт 3 в 7-пиновой розетке). Также убедитесь в изоляции цепей друг от друга при неактивных состояниях.

Последовательность действий:

1. Установите мультиметр в режим измерения сопротивления (Ω) или звуковой прозвонки.
2. Подключите черный щуп к контакту массы (№3 для 7-pin, №7 для 13-pin).
3. Красным щупом последовательно коснитесь всех силовых контактов:
   • Левый поворотник (№1)
   • Противотуманки/задний ход (№2)
   • Правый поворотник (№4)
   • Стоп-сигналы (№5)
   • Габаритные огни (№6)
   • +12V (№7 в 7-pin)

Проверяемые контакты	Ожидаемый результат
Любой силовой ↔ Масса	Сопротивление ∞ / звуковой сигнал отсутствует
Силовой контакт ↔ Другой силовой	Сопротивление ∞ / звуковой сигнал отсутствует
Силовой контакт ↔ Корпус розетки	Сопротивление ∞ / звуковой сигнал отсутствует

При обнаружении КЗ (нулевое сопротивление или звуковая прозвонка): проверьте изоляцию проводов, отсутствие перетираний, правильность подключения к клеммам розетки и исключите контакт оголенных проводников с кузовом.

Тестирование ламп прицепа: пошаговая методика

После подключения розетки прицепа критически важно проверить работоспособность всех световых сигналов. Для тестирования потребуется помощник и контрольная лампа (12V) или мультиметр. Убедитесь, что автомобиль заведен или зажигание включено для подачи напряжения на цепи.

Перед началом проверки визуально осмотрите лампы прицепа на предмет повреждений колб или окисленных контактов. Убедитесь, что разъемы розетки прицепа и вилки чистые, сухие и не имеют коррозии. Тестирование проводится при отключенном прицепе от автомобиля.

Последовательность проверки контактов

1. Правый поворотник: Включите правый указатель поворота. Коснитесь щупом контрольной лампы контакта №4 розетки прицепа. Корпус лампы замкните на массу (контакт №3). Лампа должна мигать синхронно с поворотником авто.
2. Левый поворотник: Активируйте левый указатель. Проверьте контакт №1 аналогичным способом. Убедитесь в синхронном мигании.
3. Стоп-сигнал: Нажмите педаль тормоза. Протестируйте контакт №6. Контрольная лампа должна гореть постоянно при удержании педали.
4. Габаритные огни: Включите ближний свет фар. Поочередно проверьте контакты №7 (левый габарит) и №5 (правый габарит).
5. Задний ход (если есть): Включите передачу заднего хода при заведенном двигателе. Проверьте контакт №2.
6. Противотуманный фонарь: Активируйте ПТФ на приборной панели. Убедитесь в наличии напряжения на контакте №3 (для розеток с 7 контактами).

Контакт	Функция	Цвет провода (тип ISO)
1	Левый поворотник	Желтый
2	Противотуманки / Задний ход	Синий
3	Масса (-)	Белый
4	Правый поворотник	Зеленый
5	Правый габарит	Коричневый
6	Стоп-сигнал	Красный
7	Левый габарит	Черный

При отсутствии реакции контрольной лампы на конкретном контакте проверьте целостность соответствующего провода от розетки до ламп прицепа. Используйте мультиметр в режиме прозвонки для поиска обрывов. Особое внимание уделите местам соединений и участкам с перегибами.

Если все контакты показывают правильное напряжение, но лампы прицепа не работают – убедитесь в надежности массы на раме прицепа. Коррозия в точке заземления – частая причина неисправностей. Очистите контактные площадки и повторно закрепите массовые провода.

Проверка указателей поворота на прицепе

После подключения розетки прицепа к автомобилю первым делом проверьте корректность работы световых сигналов. Указатели поворота – критически важный элемент безопасности, требующий отдельной верификации.

Включите левый поворотник автомобиля и визуально убедитесь в синхронном мигании ламп на прицепе. Повторите процедуру для правой стороны. При несовпадении ритма или отсутствии реакции – диагностируйте цепь.

Алгоритм диагностики неисправностей

• Отсутствие сигнала:
  1. Проверьте контакты в розетке прицепа (пины L и R по ISO 1724)
  2. Протестируйте целостность проводки мультиметром
  3. Исключите окисление контактов в разъёмах
• Неравномерное мигание:
  • Сравните мощность ламп прицепа и автомобиля
  • Проверьте реле поворотов в блоке предохранителей
• Срабатывание других фар:
  • Убедитесь в отсутствии КЗ между контактами
  • Перепроверьте распиновку розетки

Важно: При использовании переходника с 7-pin на 13-pin контакты указателей поворота остаются неизменными (пин 1 – левый, пин 2 – правый поворот по ISO 11446).

Параметр	Норма	Отклонение
Частота мигания	1-2 Гц	Смена реле
Напряжение на контакте	12±0.5V	Диагностика цепи
Потребляемый ток	2-5А/лампа	Проверка КЗ

Тест стоп-сигналов и габаритных огней

После подключения розетки прицепа к автомобилю выполните проверку работоспособности стоп-сигналов и габаритных огней. Для этого потребуется помощник, который будет наблюдать за световыми приборами прицепа при активации соответствующих функций.

Включите зажигание автомобиля без запуска двигателя. Активируйте габаритные огни на приборной панели и убедитесь, что помощник фиксирует одновременное загорание парных габаритных фонарей прицепа с обеих сторон. При необходимости сверьтесь с распиновкой розетки для идентификации контактов габаритов.

Пошаговая процедура тестирования

Для стоп-сигналов:

1. Нажмите педаль тормоза при работающем зажигании
2. Попросите помощника проверить загорание всех стоп-сигналов прицепа
3. Убедитесь, что интенсивность свечения соответствует автомобильным огням

Для габаритных огней:

• Включите наружное освещение (положение "габариты")
• Проверьте синхронность работы левых/правых огней прицепа и автомобиля
• Контролируйте отсутствие мерцания или перебоев в течение 1-2 минут

Элемент	Контакт розетки (7-pin)	Критерий проверки
Стоп-сигналы	№6 (ISO 1724)	Мгновенное загорание при нажатии тормоза
Левый габарит	№7 (ISO 1724)	Постоянное горение с автомобильными габаритами
Правый габарит	№5 (ISO 1724)	Одинаковая яркость с левой стороной

При обнаружении неработающих элементов проверьте целостность соответствующих контактов в розетке прицепа и чистов автомобиля. Используйте мультиметр для прозвона цепи при отключенном разъеме.

Контроль работы заднего противотуманного фонаря

Для контроля работы заднего противотуманного фонаря при подключении прицепа используется отдельный контакт в розетке фаркопа. Согласно стандартной распиновке ISO 1724, этому сигналу соответствует контакт №3 в 7-пиновой розетке. Питание на данный контакт подается только при включенном штатном противотуманном фонаре автомобиля.

При корректном соединении проводка прицепа должна дублировать сигнал заднего противотуманного света без задержек. Обязательно проверьте цепь на отсутствие перегрузки: суммарная мощность ламп прицепа не должна превышать мощность цепи автомобиля. Для защиты рекомендуется установка отдельного реле в случае монтажа дополнительных фонарей.

Схема подключения и диагностика

Типовая распиновка 7-контактной розетки (ISO 1724):

Контакт №3	Задний противотуманный фонарь
Цвет провода	Черный (часто встречающийся вариант)

Этапы проверки работоспособности:

1. Включите противотуманный фонарь в салоне автомобиля
2. Замерьте напряжение на контакте №3 розетки фаркопа мультиметром
3. Подключите контрольную лампу к контакту №3 и массе (контакт №2)
4. Убедитесь в синхронном срабатывании света прицепа и авто

Критические ошибки монтажа:

• Прямое подключение к габаритам вместо противотуманной цепи
• Отсутствие предохранителя в цепи (номинал 7.5-15А)
• Короткое замыкание на массу при повреждении изоляции

Проверка зарядки аккумулятора прицепа (13-pin)

Проверка напряжения зарядки выполняется мультиметром на контактах розетки фаркопа. Убедитесь, что проводка автомобиля подключена к аккумулятору через реле или блок согласования, а двигатель запущен (для имитации реальных условий работы генератора).

В 13-пиновой розетке за зарядку АКБ прицепа отвечают контакт 9 (+12V постоянный) и контакт 13 (масса цепи зарядки). Напряжение между этими пинами должно соответствовать параметрам бортовой сети автомобиля.

Порядок измерений

1. Переведите мультиметр в режим измерения постоянного напряжения (DCV) с диапазоном 0-20V.
2. Подключите черный щуп прибора к контакту 13 розетки фаркопа.
3. Красный щуп присоедините к контакту 9.
4. Запустите двигатель автомобиля, включите фары или подогрев стекол для нагрузки генератора.

Состояние авто	Нормальное напряжение	Признаки неисправности
Двигатель заглушен	12.2-12.7V	Показания ниже 11.8V
Двигатель на холостых (2000 об/мин)	13.5-14.5V	Отсутствие роста напряжения

Критичные отклонения: отсутствие напряжения указывает на обрыв цепи, предохранитель (обычно 15-30А в моторном отсеке), неисправность реле или повреждение проводки. Значения ниже 13V при работающем двигателе свидетельствуют о недостаточной зарядке АКБ прицепа.

Изоляция соединений термоусадкой

После завершения пайки или обжима проводов согласно распиновке розетки прицепа, критически важным этапом становится герметизация соединений термоусадочной трубкой. Эта операция предотвращает окисление контактов под воздействием влаги, исключает риск короткого замыкания из-за перетирания или случайного соприкосновения оголенных участков, а также обеспечивает механическую защиту хрупких зон.

Используйте термоусадку с клеевым слоем (маркировка «glue lined»), обеспечивающую полную влагонепроницаемость после усадки. Подбирайте диаметр трубки так, чтобы до нагрева она свободно надевалась на место соединения с запасом по длине (минимум 1-2 см с каждой стороны), а после усадки – плотно обжимала провод и разъем. Для стандартных автомобильных проводов сечением 1.5-2.5 мм² обычно подходит термоусадка диаметром 3-6 мм в ненагретом состоянии.

Порядок работ:

1. Подготовка: Отрежьте трубку нужной длины, наденьте её на провод до соединения контактов.
2. Фиксация: После обжима/пайки сдвиньте трубку так, чтобы она полностью закрывала оголенный металл и часть изоляции провода с обеих сторон.
3. Прогрев: Равномерно прогревайте термоусадку по всей длине строительным феном или специальным пистолетом, начиная с середины к краям. Избегайте открытого огня (зажигалки) – он может повредить изоляцию.
4. Контроль: Следите за плотным прилеганием и появлением клея по краям трубки – это гарантия герметичности.

Ключевые требования к изоляции:

• Полное отсутствие видимых участков металла или припоя.
• Плотное обжатие без вздутий или зазоров.
• Заход термоусадки на штатную изоляцию провода не менее 5 мм с каждой стороны.

Укладка проводов в штатные каналы автомобиля

После подключения проводов к электрооборудованию автомобиля согласно распиновке, аккуратно проложите кабели через штатные технологические каналы. Используйте существующие отверстия в кузове и уплотнители для защиты от влаги и перетирания.

Применяйте пластиковые хомуты или заводские крепления для фиксации проводки вдоль штатных жгутов. Избегайте прокладки вблизи подвижных элементов, нагретых поверхностей и острых кромок.

Ключевые этапы монтажа

• Снимите защитные панели в багажнике/под задним бампером для доступа к проводке
• Проденьте провода через резиновые заглушки кузова, используя монтажную проволоку
• Восстановите герметичность отверстий специальным термостойким герметиком

Зона риска	Метод защиты
Места соприкосновения с металлом	Пластиковые гофротрубки
Участки возле колёсных арок	Дополнительные пластиковые кожухи
Точки крепления к кузову	Резиновые демпферы под хомуты

Обязательно проверьте отсутствие натяжения проводов при полном открытии багажника и повороте руля до упора. После укладки протестируйте все функции розетки прицепа перед окончательной сборкой облицовки.

Окончательная сборка бампера и элементов кузова

Убедитесь, что проводка розетки прицепа аккуратно зафиксирована пластиковыми хомутами вдоль штатных трасс проводки автомобиля, избегая контакта с подвижными элементами подвески или выхлопной системой. Проверьте отсутствие перегибов кабелей и надежность соединения клемм розетки с проводкой, используя термоусадочную изоляцию на всех скрутках или пайках.

Перед установкой бампера на место тщательно протрите посадочные плоскости кузова от загрязнений и обработайте антикоррозийным составом металлические кронштейны. Совместите технологические отверстия бампера с крепежными шпильками кузова, начиная фиксацию с центральных элементов, чтобы исключить перекосы.

Ключевые этапы сборки

1. Фиксация бампера: Затяните все болты крест-накрест динамометрическим ключом согласно спецификации производителя (обычно 8-12 Н·м).
2. Проверка зазоров: Убедитесь в равномерности стыков между бампером, крыльями и фарами (допуск ±1.5 мм).
3. Установка фурнитуры: Верните на место противотуманные фары, датчики парковки и декоративные решетки, подключив разъемы.

Элемент	Контрольная точка
Розетка прицепа	Фиксация в штатное отверстие бампера с уплотнителем
Проводка	Отсутствие провисаний, расстояние до глушителя ≥10 см
Крепеж	Замена деформированных клипс и петелек

После сборки обязательно протестируйте функциональность розетки прицепа: подключите контрольную лампу или тестер, проверьте работу габаритов, поворотников, стоп-сигналов и заднего хода. Убедитесь, что бампер не вибрирует на неровностях дороги – при необходимости выполните коррекцию креплений.

Проверка герметичности розетки прицепа

Герметичность розетки – критически важный параметр, предотвращающий окисление контактов и короткие замыкания. Влага, грязь и дорожные реагенты быстро выводят электрику из строя, если уплотнители повреждены или крышка неплотно прилегает.

Для проверки выполните следующие действия после мойки автомобиля или поездки под дождём. Убедитесь, что розетка полностью остыла, а ключ зажигания вынут.

Порядок действий

1. Визуальный осмотр: Проверьте целостность резинового уплотнителя по периметру крышки и корпуса. Трещины, пересыхание или деформация требуют замены.
2. Тест на прилегание: Закройте крышку и попытайтесь слегка пошатать её пальцами. Люфт указывает на износ фиксатора.
3. Контроль зазоров: Осмотрите стык крышки и корпуса при помощи фонарика. Щели более 0.5 мм недопустимы.

Проблема	Последствия	Решение
Повреждённый уплотнитель	Проникновение воды в гнёзда	Замена кольца
Деформированная крышка	Неравномерное прилегание	Установка новой крышки
Загрязнение посадочной кромки	Нарушение герметизации	Очистка спиртом

Дополнительная проверка: Нанесите мыльную воду на закрытую розетку и подайте воздух под давлением 0.2-0.3 Бар через шприц. Пузырьки укажут на места протечек. После теста тщательно просушите контакты.

Защитная крышка разъема прицепа предотвращает попадание грязи, воды и других посторонних веществ на контакты, тем самым обеспечивая надежное соединение и долгий срок службы розетки. Без крышки контакты быстро окисляются и выходят из строя.

Большинство крышек для розеток прицепа изготавливаются из прочного пластика и имеют резиновый уплотнитель для герметичности. Крепление крышки осуществляется либо винтами, входящими в комплект, либо с помощью защелок, в зависимости от модели.

Установка защитной крышки на разъем

1. Подготовьте поверхность: очистите корпус розетки и зону крепления крышки от пыли и загрязнений.
2. Установите уплотнитель: разместите резиновую прокладку (при наличии) в паз крышки для обеспечения влагозащиты.
3. Совместите элементы: приложите крышку к розетке, совместив монтажные отверстия с крепежными точками на корпусе.
4. Зафиксируйте крышку:
   • Для винтового крепления: вкрутите саморезы через отверстия в крышке, избегая перетяжки.
   • Для защелкивающихся моделей: плотно прижмите крышку до характерного щелчка по всему периметру.

Проверьте герметичность: убедитесь в отсутствии зазоров между крышкой и корпусом розетки. При попадании воды внутрь соединения коррозия контактов неизбежна.

Особенности подключения фаркопа со съемной сцепкой

Съемная сцепка фаркопа требует особого подхода к размещению розетки для прицепа. Ключевая задача – обеспечить легкий доступ к разъему при установке прицепа и одновременно защитить его от грязи, воды и механических повреждений в отсоединенном состоянии. Монтаж розетки непосредственно на съемный шаровый узел нежелателен из-за риска повреждения при хранении.

Оптимальным решением является установка розетки на несъемную часть фаркопа – платформу или кронштейн, к которому крепится сцепной шар. При этом критически важно обеспечить достаточную длину жгута проводов, чтобы розетка свободно подключалась к ответной части на прицепе при установленной сцепке, но не провисала и не перетиралась в обычном состоянии.

Основные рекомендации по установке

• Место крепления: Розетка монтируется на жестко зафиксированное основание фаркопа ниже или сбоку от места установки шара.
• Защита: Обязательно использование герметичных розеток (IP54/IP67) с откидной крышкой и резиновым уплотнителем.
• Фиксация жгута: Проводка должна иметь запас ~10-15 см для комфортного подключения и фиксироваться пластиковыми хомутами в 2-3 точках к кронштейну фаркопа.
• Заземление: Корпус розетки надежно соединяется с кузовом автомобиля отдельным проводом для защиты от коррозии.

Важно: При снятой сцепке розетка должна быть направлена разъемом вниз или закрыта заглушкой для предотвращения попадания влаги и грязи. Регулярно проверяйте состояние контактов и уплотнителей.

Решение частых проблем: мигание ламп, перегорание предохранителей

Мигание лампочек прицепа или их полное отключение часто связано с плохим контактом в разъёме, повреждением проводки или неверной распиновкой. Перегорание предохранителей обычно указывает на короткое замыкание в цепи или превышение допустимой нагрузки.

Для диагностики потребуется мультиметр, контрольная лампа и схема распиновки вашей розетки. Проверьте соответствие контактов розетки прицепа и автомобиля, целостность проводов, отсутствие окислов и коррозии на клеммах.

Диагностика и устранение неисправностей

Распространённые причины мигания ламп:

• Окисление контактов: очистите штыри розетки и гнёзда прицепа мелкой наждачной бумагой или специальным очистителем
• Неполное соединение: проверьте плотность прилегания вилки прицепа к розетке авто
• Перепутаны провода: сверьтесь со схемой распиновки для вашего типа розетки (7-pin или 13-pin)
• Обрыв "массы": прозвоните цепь заземления от аккумулятора до розетки

Действия при перегорании предохранителей:

1. Найдите соответствующий предохранитель в монтажном блоке авто (см. руководство)
2. Проверьте номинал: установка предохранителя большего номинала запрещена!
3. Ищите короткое замыкание: отключите прицеп, замените предохранитель. Если снова перегорает – проблема в проводке авто
4. Проверьте изоляцию проводов: особое внимание участкам возле розетки и в местах перегибов

Симптом	Возможная причина	Решение
Мигают все лампы	Плохой контакт массы	Проверить заземление кузова и розетки
Перегорает один предохранитель	КЗ в конкретной цепи	Прозвонить цепь мультиметром
Лампы горят вполнакала	Окисление или высокое сопротивление	Зачистить контакты, проверить сечение проводов

Важно: При замене проводов используйте кабель с сечением не менее 1.5 мм². Все соединения должны быть изолированы термоусадкой. Для защиты цепей обязательна установка предохранителей в разрыв каждого силового провода.

Регулярное обслуживание разъема прицепа

Постоянное воздействие грязи, влаги и окисления на контакты розетки прицепа неизбежно приводит к ухудшению электрического соединения. Это проявляется в отказе сигналов поворотников, стоп-сигналов или габаритов на прицепе, что создает аварийную ситуацию на дороге. Регулярная проверка и чистка разъема – обязательная процедура для безопасной эксплуатации автопоезда.

Профилактические работы следует проводить перед каждым длительным выездом и особенно после эксплуатации в сложных погодных условиях (дождь, снег, слякоть) или по бездорожью. Минимальная периодичность – не реже одного раза в три месяца, даже если прицеп используется эпизодически.

Ключевые этапы обслуживания

1. Визуальный осмотр: Проверьте корпус розетки на наличие трещин, сколов или следов оплавления пластика. Убедитесь в отсутствии коррозии на металлических частях и в целостности уплотнительной резинки (при ее наличии).
2. Очистка контактов:
   • Отсоедините разъем.
   • Обработайте контакты специальным очистителем электроразъемов (WD-40 Electrical Contact Cleaner, Liqui Moly Kontaktreiniger) или спиртом. Избегайте воды и агрессивных растворителей.
   • Аккуратно удалите остатки грязи и окислы мелкой наждачной бумагой (№600-800) или специальным ершиком для контактов. Не прилагайте излишних усилий.
   • Тщательно просушите разъем сжатым воздухом или безворсовой салфеткой.
3. Проверка фиксации: Убедитесь, что контакты внутри гнезд розетки и на штекере прицепа плотно закреплены, не болтаются и не выпадают. Подтяните ослабшие клеммы при необходимости.
4. Защита контактов: Нанесите на очищенные и сухие контакты тонкий слой токопроводящей смазки или состава для защиты от окисления (например, Molykote Electra, Циатим). Это создаст барьер против влаги и коррозии.
5. Проверка герметичности: Если разъем оборудован крышкой, убедитесь, что она плотно закрывается и не пропускает воду. Замените поврежденную крышку.

Дополнительные рекомендации: Во время длительной стоянки или зимнего хранения автомобиля с подключенным прицепом используйте защитные колпачки для розетки. При частых проблемах с окислением рассмотрите установку розетки с более высоким классом пылевлагозащиты (например, IP54 вместо стандартной IP44).

Список источников

При подготовке материалов по распиновке и подключению розетки прицепа использовались специализированные технические документы и проверенные отраслевые ресурсы. Основное внимание уделялось актуальным стандартам и практическим руководствам по электрооборудованию транспортных средств.

Ниже представлен перечень ключевых источников, содержащих детальные схемы подключения, требования к монтажу и особенности цветовой маркировки проводов. Все материалы соответствуют действующим нормам безопасности для буксируемых устройств.

• Руководство по эксплуатации конкретной модели автомобиля (разделы по электрооборудованию и буксировке)
• ГОСТ Р 41.13-2007 (Единообразные предписания, касающиеся официального утверждения транспортных средств в отношении торможения)
• ISO 1724:2003 (Соединительные устройства для прицепов - 7-контактные разъемы)
• Инструкции производителей электронных блоков согласования (Smart Connect, TEB-7A и аналоги)
• Методические пособия автоэлектриков по диагностике цепей прицепа
• Техническая документация производителей фаркопов (Bosal, Thule, Westfalia)
• Справочники по цветовой маркировке автомобильной проводки (европейские и азиатские стандарты)

Видео: Схема как подключить провода розетки фаркопа / как подключить прицеп на Машину


• Выбираем лучший багажник на крышу для Hyundai Solaris

• Шевроле Трейлблейзер - выбор сильного мужчины!

• Разборка Шкода Октавия А5 в Москве - запчасти с машины
