Расположение и проверка VVTI-клапана

Статья обновлена: 18.08.2025

VVTI-клапан – электрогидравлический компонент системы изменения фаз газораспределения Toyota. Он регулирует подачу масла к муфте VVTI, влияя на момент открытия впускных клапанов.

Неисправность клапана вызывает сбои в работе двигателя: потерю мощности, плавающие обороты холостого хода, увеличение расхода топлива и ошибки типа P1349.

Для диагностики проблем необходимо точно определить местоположение VVTI-клапана в моторном отсеке и выполнить его комплексную проверку.

Что такое система VVT-i и зачем нужен маслораспределительный клапан

Система VVT-i (Variable Valve Timing intelligent) – технология управления фазами газораспределения двигателя, разработанная Toyota. Ее цель – динамически изменять момент открытия/закрытия впускных клапанов в зависимости от режима работы двигателя (оборотов, нагрузки, температуры). Это достигается путем поворота распределительного вала относительно его приводной звезды.

Маслораспределительный клапан (Oil Control Valve, OCV) – ключевой исполнительный элемент системы VVT-i. Он управляет подачей моторного масла под давлением в гидравлические полости фазовращателя, закрепленного на распределительном валу. Клапан работает как гидравлический переключатель, направляя поток масла в нужную полость для:

• Опережения фаз: Поворота вала в положение более раннего открытия впускных клапанов (улучшение наполнения цилиндров на высоких оборотах).
• Запаздывания фаз: Поворота вала в положение более позднего закрытия впускных клапанов (улучшение стабильности холостого хода и низкооборотного крутящего момента).
• Фиксации: Удержания вала в оптимальном промежуточном положении.

Без исправного маслораспределительного клапана система VVT-i не функционирует. Электронный блок управления (ЭБУ) двигателя рассчитывает целевое положение фаз на основе датчиков (положения коленвала, распредвала, нагрузки) и подает управляющие сигналы (ШИМ) на соленоид клапана. Тот, перемещая золотник внутри корпуса, перенаправляет поток масла от масляного насоса к фазовращателю.

Основные функции OCV:

Гидравлическое управление	Точное дозирование и направление потока масла к фазовращателю.
Быстродействие	Обеспечение мгновенного отклика фазовращателя на команды ЭБУ.
Фильтрация	Встроенная сетка задерживает крупные частицы грязи, защищая фазовращатель.

Неисправность клапана (заклинивание, засорение, износ, проблемы с соленоидом) приводит к:

1. Некорректной работе фазовращателя (двигатель не развивает мощность, повышенный расход топлива).
2. Появлению ошибок (например, P1349) и загоранию лампы "Check Engine".
3. Характерному стуку/дребезжанию фазовращателя при запуске или работе на низких оборотах из-за недостатка давления масла.

Общая функция клапана VVT-i в двигателях Toyota

Клапан VVT-i (Variable Valve Timing-intelligent) является ключевым исполнительным компонентом системы изменения фаз газораспределения в двигателях Toyota. Он управляет подачей моторного масла под давлением к гидравлическому приводу распределительного вала, что позволяет динамически корректировать момент открытия/закрытия впускных клапанов.

Точное позиционирование клапана VVT-i обеспечивает адаптацию работы двигателя к текущим нагрузкам и оборотам. Это достигается за счет смещения углового положения распределительного вала относительно шкива коленчатого вала, оптимизируя параметры газообмена в цилиндрах.

Основные задачи системы VVT-i

• Повышение крутящего момента на низких оборотах за счет раннего закрытия впускных клапанов
• Увеличение мощности на высоких оборотах путем позднего закрытия клапанов
• Снижение расхода топлива за счет оптимизации наполнения цилиндров
• Сокращение вредных выбросов благодаря улучшенному сгоранию топливно-воздушной смеси

Режим работы	Угол опережения	Эффект
Холостой ход	Минимальный	Стабильность оборотов
Средние нагрузки	Оптимальный	Экономия топлива
Максимальная нагрузка	Максимальный	Пиковая мощность

Электронный блок управления двигателем (ЭБУ) регулирует работу клапана на основе сигналов датчиков: положения распредвала, коленвала, температуры ОЖ и расхода воздуха. Алгоритм системы обеспечивает плавное изменение фаз без ступенчатых переходов.

Типичные симптомы неисправности VVT-i клапана

Неисправность клапана VVT-i (Variable Valve Timing intelligent) напрямую влияет на работу системы изменения фаз газорараспределения. Это приводит к характерным сбоям в работе двигателя, которые проявляются как на холостом ходу, так и под нагрузкой.

Основные признаки связаны с нарушением точного контроля за подачей масла в гидравлический муфту фазовращателя. Загрязнение, заклинивание или электрические проблемы клапана мешают системе оперативно корректировать положение распредвала в соответствии с режимами работы мотора.

Распространенные признаки поломки

Следующие симптомы указывают на возможную неисправность клапана управления VVT-i:

• Неустойчивая работа на холостом ходу: Двигатель работает с перебоями ("троит"), обороты самопроизвольно плавают или мотор глохнет.
• Повышенный расход топлива: Оптимальные фазы газораспределения не поддерживаются, снижается эффективность сгорания смеси.
• Падение мощности и приемистости: Особенно заметно при разгоне или подъеме в гору. Автомобиль становится "вялым".
• Затрудненный пуск двигателя (горячего или холодного): Система не может установить распредвал в оптимальное положение для запуска.
• Характерные стуки в области клапанной крышки: Чаще слышны при прогреве на низких оборотах из-за некорректного давления масла в муфте VVT-i.
• Загорание контрольной лампы "Check Engine" (Чек двигателя): ЭБУ фиксирует ошибки, связанные с контуром VVT-i (например, коды P1349, P1656, P0010-P0022 в зависимости от модели).

Важно отметить: Многие из этих симптомов могут быть вызваны и другими неисправностями (например, неполадками датчиков положения распредвала/коленвала, низким уровнем или качеством масла, проблемами с муфтой VVT-i). Точная диагностика требует проверки самого клапана, его электрических цепей и параметров системы.

Характерные признаки засоренного маслораспределительного клапана

Загрязнение маслораспределительного клапана VVTI напрямую влияет на работу системы изменения фаз газораспределения, проявляясь специфическими симптомами. Нарушение свободного хода штока или закупорка каналов подачи масла препятствуют точному позиционированию шкива, что сказывается на динамике двигателя.

Игнорирование первых признаков приводит к прогрессирующим сбоям в управлении фазами, повышенному износу компонентов ГРМ и росту расхода топлива. Своевременная диагностика позволяет избежать дорогостоящего ремонта.

Основные симптомы неисправности

• Плавающие холостые обороты – неустойчивая работа мотора на ХХ (стрелка тахометра хаотично колеблется).
• Затрудненный запуск – особенно заметен "на горячую", стартер крутит дольше обычного.
• Снижение мощности – машина "тупит" при разгоне, не развивает максимальных оборотов.
• Рывки и провалы – подергивания при плавном нажатии педали газа на средних оборотах.
• Загорание Check Engine – с характерными кодами ошибок (например, P1349 для Toyota).

Методы проверки состояния клапана

1. Визуальный осмотр – демонтаж клапана (расположен на крышке ГРЦ или блоке цилиндров) для оценки загрязнения сетки и штока.
2. Проверка сопротивления – замер мультиметром (обычно 6.9–7.9 Ом при +20°C). Отклонение указывает на обрыв катушки.
3. Тест на работоспособность – подача 12V напрямую на контакты (должен ощущаться щелчок штока).
4. Контроль давления масла – при помощи манометра (ниже нормы – признак засора каналов).

Симптом	Причина	Риски для двигателя
Падение тяги на низких оборотах	Недостаточное давление в системе VVTI	Ускоренный износ цепи/ремня ГРМ
Хлопки во впускном коллекторе	Некорректное перекрытие фаз	Прогорание клапанов, повреждение катализатора

Важно: Перед диагностикой убедитесь в качестве масла и соответствии его допускам производителя – низкосортные смазки основная причина закоксовывания клапана.

Какие ошибки ЭБУ указывают на проблемы с VVT-i клапаном

Контроллер двигателя фиксирует ошибки, связанные с системой VVT-i, при несоответствии фактических параметров работы фазовращателя заданным значениям. Основные коды неисправностей генерируются при отклонениях в электрической цепи клапана или механических сбоях в его работе.

Распространённые ошибки OBD-II, указывающие на неполадки клапана VVT-i:

• P1349 – Неисправность системы изменения фаз газораспределения (VVT) в банке 1
• P1656 – Проблемы в цепи управления VVT-i (банк 1)
• P0010 – Неисправность цепи клапана управления фазами (банк 1)
• P0011 – Опережение угла опережения фазы газораспределения (банк 1)
• P0012 – Запаздывание угла опережения фазы газораспределения (банк 1)
• P0020 – Неисправность цепи клапана VVT-i (банк 2)

Ошибки диапазона P001х чаще всего сигнализируют о:

• Механическом заклинивании золотника клапана
• Износе или загрязнении масляных каналов
• Неправильном давлении моторного масла
• Неисправности датчиков положения распредвала/коленвала

Коды P1349 и P1656 обычно указывают на:

1. Обрыв или короткое замыкание в проводке клапана
2. Выход из строя катушки соленоида
3. Некорректное сопротивление обмотки (выход за пределы 6.9–7.9 Ом)
4. Проблемы с контактами разъёма (окисление, повреждение)

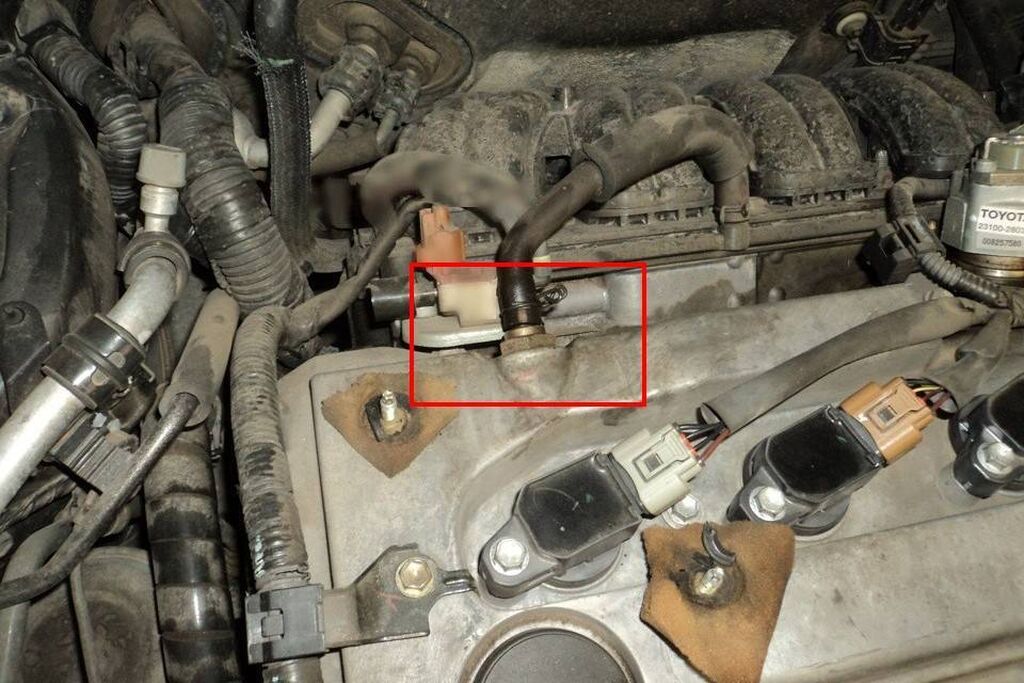

Основное расположение клапана VVT-i на двигателе

Клапан VVT-i (Variable Valve Timing-intelligent) является ключевым компонентом системы изменения фаз газораспределения. Он монтируется непосредственно на корпусе двигателя, в зоне размещения механизма ГРМ.

Точное местоположение варьируется в зависимости от модели двигателя, но всегда связано с приводом распредвала. Чаще всего элемент крепится на передней части ГБЦ (головки блока цилиндров) либо на крышке клапанов вблизи шкивов распредвалов.

Типичные места установки:

• На передней крышке двигателя (рядом со шкивом впускного распредвала)
• Сверху на головке блока цилиндров (в зоне крепления клапанной крышки)
• На корпусе подшипников распредвалов (со стороны привода ГРМ)

Конструктивно клапан представляет собой соленоид с электрическим разъемом и масляными каналами. К нему подведены два маслопровода: один от главной магистрали двигателя, другой – к фазовращателю распредвала. Электрический разъем обеспечивает связь с блоком управления двигателя (ЭБУ).

Маркер расположения	Визуальные ориентиры
Электрический разъем	Прямоугольный коннектор с 2-3 контактами, закрепленный на корпусе соленоида
Масляные штуцеры	Два металлических патрубка (вход/выход) диаметром 6-8 мм
Крепеж	Один или два болта (чаще на 10 мм), фиксирующих корпус к двигателю

Для идентификации на большинстве двигателей Toyota клапан VVT-i размещен со стороны впускного коллектора. На V-образных моторах элементы могут устанавливаться отдельно на каждой головке блока.

Нахождение VVT-i клапана на рядных 4-цилиндровых моторах (1ZZ-FE, 1NZ-FE)

На двигателях 1ZZ-FE и 1NZ-FE клапан VVT-i расположен в верхней части ГБЦ, непосредственно на кожухе цепи ГРМ со стороны впускного распредвала. Он закреплен двумя болтами (обычно 10 мм) над крышкой привода газораспределительного механизма. Доступ к нему возможен после снятия пластиковой декоративной крышки двигателя.

Визуально клапан представляет собой цилиндрический соленоид с электрическим разъемом на 2 контакта и двумя вакуумными шлангами (один подходит к корпусу, второй – к муфте VVT-i). Наиболее точное ориентирование: ищите элемент между катушками зажигания и маслозаливной горловиной, закрепленный на алюминиевой площадке с надписью "TOYOTA".

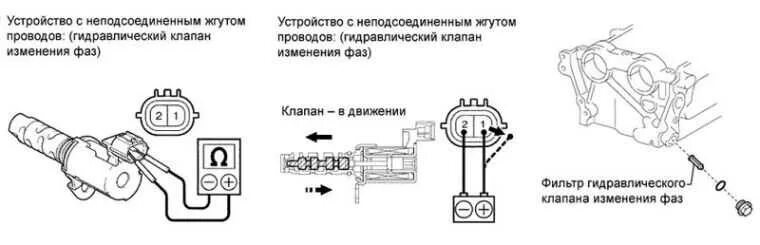

Методика проверки VVT-i клапана

1. Визуальный осмотр:
   • Убедитесь в отсутствии трещин корпуса, повреждений разъема или масляных подтеков.
   • Проверьте целостность вакуумных трубок и плотность их посадки.
2. Проверка сопротивления:
   • Отсоедините электрический разъем клапана.
   • Измерьте мультиметром сопротивление между контактами соленоида (диапазон 200 Ом).
   • Норма для 1ZZ-FE/1NZ-FE: 6.9–7.9 Ом при +20°C. Отклонение более 10% требует замены.
3. Тест на работоспособность:
   • Подайте 12V от АКБ напрямую на контакты клапана (минус – на серый провод, плюс – на черный).
   • Исправный клапан издает четкий щелчок и втягивает золотник. Отсутствие реакции свидетельствует о заклинивании.
4. Проверка хода штока:
   • Снимите клапан (ключ на 10 мм) и извлеките уплотнительное кольцо.
   • Убедитесь, что шток свободно перемещается пальцем внутри канала. Заедания или засор – признаки неисправности.

Параметр	Нормальное значение	Действия при отклонении
Сопротивление	6.9–7.9 Ом	Замена клапана
Реакция на 12V	Четкий щелчок	Чистка или замена
Подвижность штока	Свободный ход	Промывка в бензине

Расположение VVTI-клапана на двигателях V6 (1MZ-FE, 3MZ-FE, 2GR-FE)

Клапан VVTI (Variable Valve Timing intelligent) на двигателях серий 1MZ-FE, 3MZ-FE и 2GR-FE расположен в передней части силового агрегата, интегрирован в систему фазовращателей распредвалов. Его монтаж выполнен непосредственно на корпусах гидравлических муфт изменения фаз газораспределения, закреплённых на торцах распредвалов.

Точное место установки варьируется в зависимости от ряда цилиндров и модификации двигателя. На большинстве V-образных 6-цилиндровых версий клапаны установлены попарно – по одному на каждый ряд цилиндров, что обеспечивает независимое управление фазами впускных клапанов.

Особенности размещения по двигателям

• 1MZ-FE (2.5-3.0 л): Клапан VVTI крепится на передней крышке ГРМ в зоне шкивов распредвалов. Для доступа требуется демонтаж пластикового кожуха двигателя. Один клапан обслуживает левый ряд цилиндров, второй – правый.
• 3MZ-FE (3.3 л): Расположен аналогично 1MZ-FE, но с более компактной компоновкой. Клапаны зафиксированы на корпусах фазовращателей болтами, электрический разъём направлен вверх.
• 2GR-FE (3.5 л): Установлен на передней части головок блока цилиндров (ГБЦ), непосредственно над фазовращателями. Доступ частично перекрыт впускным коллектором, для замены/проверки часто требуется его снятие.

Проверка работоспособности клапана

1. Визуальный осмотр: Убедитесь в отсутствии повреждений корпуса, проводов и разъёма. Проверьте целостность уплотнительного кольца.
2. Измерение сопротивления: Снимите электрический разъём с клапана. Замерьте сопротивление между контактами мультиметром:
   • Норма для большинства двигателей: 6.5–7.5 Ом при 20°C. Отклонение указывает на обрыв или межвитковое замыкание.
3. Проверка на заклинивание: Подайте напряжение 12 В от АКБ на контакты клапана на 1-2 секунды (используйте провода с предохранителем). Исправный клапан издаст чёткий щелчок. Отсутствие звука сигнализирует о механическом заедании.
4. Диагностика цепи управления: Подключите сканер OBD2. При работе двигателя на холостом ходу проверьте параметр "Duty VVTI" (ШИМ-сигнал). Резкое изменение оборотов должно вызывать колебания значения в реальном времени.

Двигатель	Типичные неисправности клапана VVTI	Симптомы
1MZ-FE / 3MZ-FE	Загрязнение сетки фильтра, износ штока	Ошибки P1349, рывки при разгоне
2GR-FE	Засорение каналов, обрыв катушки	P0011/P0012, повышенный расход топлива

Где искать VVT-i клапан в двигателях серии D-4D

В двигателях Toyota серии D-4D (например, 1CD-FTV, 2AD-FTV, 2AD-FHV, 1AD-FTV) клапан VVT-i (Variable Valve Timing intelligent) обычно расположен в головке блока цилиндров. Его крепят непосредственно на корпусе ГБЦ или вблизи привода распредвала, часто со стороны впускного коллектора или цепи ГРМ.

Конкретное местоположение зависит от модели двигателя: на 1CD-FTV элемент чаще находится в передней части ГБЦ под крышкой клапанов, рядом с фазовращателем впускного вала. На 2AD-FTV/1AD-FTV клапан обычно закреплен сверху ГБЦ ближе к кожуху ремня ГРМ, иногда под пластиковой крышкой двигателя.

Типовые места установки и поиска

Для точного определения позиции:

1. Откройте капот и снимите декоративную пластиковую крышку двигателя (при наличии).
2. Осмотрите зону головки блока цилиндров:
   • В передней части двигателя (со стороны ремня/цепи ГРМ);
   • Рядом с кожухом ГРМ;
   • Над или сбоку от впускного коллектора;
   • Вблизи масляного фильтра (на некоторых модификациях).
3. Ищите компактный цилиндрический элемент (диаметром 3-4 см) с электрическим разъемом (2-3 контакта) и двумя маслопроводящими трубками/штуцерами.

Двигатель	Типовое расположение
1CD-FTV	Передняя часть ГБЦ, под клапанной крышкой, у фазовращателя впускного вала
2AD-FTV / 1AD-FTV	Верх ГБЦ, ближе к кожуху ГРМ, часто под пластиковой крышкой
2AD-FHV	Боковая поверхность ГБЦ со стороны впускного коллектора

Важно: На некоторых версиях доступ к клапану возможен только после демонтажа воздушного фильтра или впускного патрубка. Для визуальной идентификации используйте технические схемы конкретного двигателя в руководстве по ремонту.

Инструменты для самостоятельного поиска клапана

Для точной локализации и проверки клапана VVTI потребуется базовый набор инструментов, обеспечивающий безопасный доступ к компонентам двигателя и диагностику электрических параметров. Отсутствие подходящего оборудования усложнит идентификацию элемента и повысит риск повреждения соседних узлов.

Обязательно подготовьте защитные средства: изолирующие перчатки и очки для предотвращения травм при работе с электрооборудованием и горячими поверхностями. Убедитесь в наличии руководства по ремонту конкретной модели автомобиля со схемами расположения компонентов.

Основной набор инструментов

• Фонарик с узким лучом – для подсветки труднодоступных зон ГРМ.
• Компактное зеркало на телескопической ручке – визуальный осмотр пространства за шкивами.
• Набор торцевых головок и трещотка – демонтаж пластиковых кожухов и кронштейнов.
• Цифровой мультиметр – проверка сопротивления обмотки и целостности проводки.
• Пинцет с изогнутыми губками – аккуратный отсоединение электрического разъема.

Дополнительные приспособления	Назначение
Эндоскоп с подсветкой	Осмотр клапана без разборки при ограниченном доступе
Диагностический сканер OBD2	Считывание ошибок системы VVTI (P1346, P1349 и др.)
Манометр масляной системы	Контроль давления масла – критичного параметра для работы клапана

Подготовка к работе: безопасность, ключи и очистители

Перед проверкой VVTI-клапана обязательно заглушите двигатель и дайте ему остыть до комнатной температуры. Снимите отрицательную клемму с аккумулятора для предотвращения короткого замыкания и случайного запуска мотора. Убедитесь, что рабочая зона хорошо проветривается, особенно при использовании химических очистителей.

Подготовьте инструменты: набор торцевых ключей (размеры 10-14 мм в зависимости от модели авто), отвертки с крестовым и плоским жалом, пассатижи. Для очистки клапана потребуется специализированный очиститель топливной системы или карбюратора. Не используйте ацетон или бензин – они повреждают резиновые уплотнители.

Порядок подготовки

1. Наденьте защитные очки и нитриловые перчатки
2. Очистите область вокруг клапана от грязи щеткой
3. Промаркируйте разъемы датчиков при их снятии
4. Подготовьте контейнеры для мелких крепежных элементов

Материал	Назначение
WD-40 или аэрозольная смазка	Обработка закисших болтов
Чистая ветошь без ворса	Протирка деталей
Зубочистки	Аккуратная очистка сетки клапана

• Запрещено: использовать металлические щетки и грубый абразив
• Требуется: диэлектрическая смазка для обработки контактов перед сборкой

Этапы поиска VVT-i клапана в подкапотном пространстве

Клапан VVT-i обычно располагается на головке блока цилиндров двигателя, в зоне установки распредвалов. Его поиск требует визуального осмотра верхней части силового агрегата, особенно возле кожуха ремня ГРМ или крышки клапанов. Точное местоположение варьируется в зависимости от модели двигателя Toyota/Lexus.

Перед началом работ убедитесь, что двигатель остыл, а аккумуляторная батарея отключена. Подготовьте фонарик для улучшения обзора труднодоступных зон. Избегайте контакта с горячими поверхностями и вращающимися элементами.

1. Локализация головки блока цилиндров (ГБЦ)
   Найдите алюминиевую крышку ГБЦ (часто с надписью "Toyota" или "VVT-i"), расположенную в верхней центральной части двигателя.
2. Осмотр периметра ГБЦ
   Исследуйте зоны:
   • Возле шкива впускного распредвала (передняя часть двигателя)
   • На боковых стенках ГБЦ со стороны впускного коллектора
   • Рядом с датчиками положения распредвала (Camshaft Position Sensor)
3. Идентификация компонента
   Ищите цилиндрический металлический корпус размером 3-5 см с:
   • Электрическим разъемом на 2-3 контакта
   • Двумя масляными трубками/шлангами (Ø 8-12 мм)
   • Креплением на одном или двух болтах
4. Проверка по мануалу
   При затруднениях сверьтесь со схемой двигателя в руководстве по ремонту. На 4-цилиндровых моторах (1ZZ, 2AZ) клапан чаще расположен справа, на V6 (1MZ, 2GR) – сверху или слева.

Тип двигателя	Типичное расположение
Рядные 4-цилиндровые	Правая сторона ГБЦ, возле впускного тракта
V6/V8	Центральная верхняя часть, между клапанными крышками
Двигатели с Dual VVT-i	Два клапана: на впускном и выпускном распредвалах

Как быстро визуально определить клапан регулировки фаз VVTI

Клапан VVTI обычно крепится непосредственно на блоке цилиндров двигателя в зоне ГБЦ (головки блока цилиндров). Чаще всего он расположен рядом с впускным распредвалом, реже – на тыльной стороне мотора возле выпускного тракта. Ищите компактную цилиндрическую или прямоугольную деталь (2-5 см в длину) с электрическим разъёмом на 2-3 контакта и двумя маслопроводящими трубками (реже одной).

Корпус клапана изготавливается из металла (алюминий/сталь) или пластика тёмного цвета. Характерные признаки: фиксация на 1-2 болта, наличие резинового уплотнительного кольца у основания и маркировка типа "1NZ", "2NZ" или "VVTi" на корпусе. Ориентируйтесь на шкив впускного распредвала – VVTI-клапан обычно находится в радиусе 10-20 см от него.

Ключевые зоны поиска на разных двигателях

• Рядные 4-цилиндровые двигатели: передняя часть ГБЦ слева/справа от шкива распредвала
• V-образные двигатели: на "развале" блока между головками или сбоку возле клапанных крышек
• Двигатели с цепным приводом ГРМ: вблизи натяжителя цепи или крышки ГРМ

Тип двигателя	Типичное расположение	Ориентир
Toyota 1NZ-FE	Передняя часть ГБЦ	Справа от шкива распредвала
Lexus 3UZ-FE	Тыльная сторона мотора	Под впускным коллектором
Daihatsu K3-VE	Боковая поверхность ГБЦ	Ряд с датчиком положения распредвала

1. Откройте капот и снимите декоративную пластиковую крышку двигателя (при наличии)
2. Осмотрите зону вокруг клапанных крышек и шкивов распредвалов
3. Ищите характерный элемент с проводами и трубками, подключённый к алюминиевой "гребёнке" фазорегулятора
4. Убедитесь, что обнаруженная деталь соответствует описанию: металлический/пластиковый корпус с разъёмом

Важно: На некоторых моторах (например, 2GR-FE) клапан может быть скрыт под впускным коллектором – для визуального доступа потребуется демонтаж пластиковых кожухов.

Демонтаж пластиковых защитных кожухов двигателя

Пластиковые кожухи закрывают верхнюю часть двигателя, затрудняя доступ к VVTI-клапану. Перед началом работ убедитесь, что двигатель остыл, а аккумуляторная батарея отсоединена для предотвращения короткого замыкания. Подготовьте набор отверток и емкость для хранения крепежных элементов.

Внимательно осмотрите кожух на наличие дополнительных подключений (датчики, патрубки). При обнаружении аккуратно отсоедините их перед полным демонтажем. Избегайте чрезмерных усилий при работе с пластиковыми элементами – старые детали часто становятся хрупкими.

Пошаговый порядок демонтажа

1. Определите тип крепления:
   • Пластиковые клипсы-защелки (наиболее распространены)
   • Винты с крестообразным шлицем
   • Комбинированный крепеж (клипсы + винты по углам)
2. Снимите крепежные элементы:
   • Клипсы: нажмите отверткой на центральный штырек, затем подденьте основание
   • Винты: используйте крестовую отвертку соответствующего размера
3. Аккуратно приподнимите кожух:
   • Начинайте с углов, проверяя отсутствие скрытых креплений
   • Избегайте перекоса – снимайте деталь строго вертикально
4. Отложите кожух в безопасное место:
   • Защитите от деформации и высоких температур
   • Сложите крепеж в отдельный контейнер

Тип крепления	Риски при демонтаже	Способ сохранения
Пластиковые клипсы	Поломка "усов" фиксатора	Хранить в закрытой емкости
Резиновые втулки	Потеря при падении	Надеть обратно на шпильки
Металлические винты	Срыв резьбы	Пометить расположение

После демонтажа проверьте целостность посадочных мест на двигателе. При наличии резиновых демпферов или уплотнителей – очистите их от грязи и аккуратно сложите рядом. Это обеспечит правильную установку кожуха после завершения работ с VVTI-клапаном.

Лучшие точки доступа для проверки VVT-i клапана на разных моделях Toyota

Точка доступа к VVT-i клапану варьируется в зависимости от модели и года выпуска Toyota, но обычно расположена в верхней части двигателя, рядом с головкой блока цилиндров (ГБЦ). Наиболее частые места установки – под крышкой клапанов, вблизи распределительных валов или масляного фильтра. Для точного определения всегда сверяйтесь с руководством по ремонту конкретной модели.

Проверка требует частичной разборки: снятия пластиковых кожухов двигателя, декоративной крышки и иногда воздушного фильтра. Обеспечьте чистоту рабочей зоны перед демонтажем клапана, чтобы предотвратить попадание грязи в масляные каналы.

Распространенные места расположения по моделям:

• Corolla, Camry (бензиновые, 1.6-2.4L): На передней части ГБЦ со стороны впускного распредвала. Часто прикрыт пластиковой крышкой двигателя. Требуется снять воздушный патрубок для удобства.
• RAV4 (2.0-2.5L): Сверху двигателя, ближе к лобовому стеклу. Расположен на корпусе подшипников распредвала (обычно на впускной стороне). Доступ упрощается после снятия катушек зажигания.
• Hilux, Land Cruiser Prado (1GR-FE 4.0L): На крышке клапанов, в передней части двигателя. Часто установлен рядом с датчиком положения распредвала. Требует демонтажа верхней пластиковой накладки.
• Auris, Avensis (1.6-1.8L): На торцевой части ГБЦ со стороны привода ГРМ. Может быть частично закрыт кронштейнами. Рекомендуется демонтировать кожух ремня ГРМ для безопасной проверки.

Порядок проверки после обнаружения клапана:

1. Отключите электрический разъем клапана (предварительно сняв минусовую клемму АКБ).
2. Выкрутите 2 крепежных болта (обычно 10мм) и аккуратно извлеките клапан из посадочного места.
3. Проверьте сетчатый фильтр клапана (при наличии) на засор металлической стружкой или отложениями.
4. Подайте 12В напрямую с АКБ на контакты клапана: характерный щелчок подтверждает исправность соленоида. Отсутствие звука указывает на неисправность.
5. Продуйте клапан: в исходном состоянии воздух не должен проходить через каналы. При подаче напряжения – должен открываться с характерным шипением.

Важно: Перед установкой очистите посадочное место и масляные каналы. Замените уплотнительное кольцо клапана для предотвращения утечек масла. После сборки сбросьте ошибки ЭБУ сканером.

Снятие клапана VVT-i для детальной диагностики

После выявления признаков неисправности VVT-i клапана (ошибки P1349, стуки на холостых оборотах, повышенный расход топлива) и предварительной проверки электрической части требуется демонтаж устройства для визуального осмотра и механической диагностики. Перед началом работ убедитесь, что двигатель остыл до безопасной температуры, а аккумуляторная батарея отключена для предотвращения случайного запуска.

Найдите точное расположение клапана VVT-i на вашей модели двигателя: обычно он крепится одним или двумя болтами на головке блока цилиндров в зоне распределительных валов (чаще со стороны впускного распредвала). Ориентируйтесь по толстому жгуту проводов с разъемом прямоугольной формы, идущему к корпусу клапана. Очистите прилегающую область от загрязнений сжатым воздухом или щеткой.

Процедура демонтажа

1. Отсоедините электрический разъем, нажав на фиксатор и плавно потянув корпус разъема (не за провода!).
2. Выкрутите крепежные болты клапана (обычно 10-12 мм головкой). Будьте готовы к небольшой утечке масла.
3. Аккуратно извлеките клапан VVT-i из посадочного гнезда вместе с металлической уплотнительной шайбой (при наличии).

Визуальная диагностика после снятия

Элемент	Признаки неисправности
Сетчатый фильтр	Забит грязью, металлической стружкой или деформирован
Плунжер	Механические задиры, заклинивание в корпусе
Пружина	Поломка витков, потеря упругости
Уплотнительная шайба	Повреждение, деформация, отсутствие герметичности

Проведите ручную проверку подвижности плунжера: нажмите на шток тонкой неметаллической палочкой (например, деревянной зубочисткой). Шток должен плавно утапливаться и возвращаться пружиной без заеданий. Если движение затруднено или отсутствует – клапан требует замены или профессиональной очистки в ультразвуковой ванне.

Внимательно осмотрите посадочное гнездо на головке блока: масляные каналы должны быть чистыми, без нагара. Используйте зеркальце и фонарик для проверки труднодоступных отверстий. При обнаружении загрязнений аккуратно прочистите каналы без применения металлических инструментов (подойдут пластиковые зубочистки или сжатый воздух).

Визуальный осмотр корпуса клапана на трещины и коррозию

Корпус клапана VVTI подвержен механическим напряжениям и воздействию высоких температур, что может вызвать микротрещины или коррозионные повреждения. Концентрация дефектов часто наблюдается в зонах крепления, резьбовых соединениях и возле уплотнительных поверхностей.

Используйте яркое освещение и увеличительное стекло для детального изучения поверхности. Особое внимание уделите участкам контакта с ГБЦ и масляными каналами – здесь коррозия развивается активнее из-за постоянного воздействия рабочих жидкостей.

Критические зоны и признаки дефектов

При осмотре ищите следующие аномалии:

• Трещины: Визуализируются как тонкие хаотичные линии, особенно опасны сквозные повреждения. Проверяйте зоны возле крепежных болтов и термоциклируемые участки.
• Коррозия: Проявляется рыжими/бурыми пятнами, шероховатостями или точечными кратерами. Наиболее уязвимы алюминиевые корпуса и места контакта с антифризом.
• Деформация фланцев: Искривление посадочных плоскостей, часто сопровождающееся микротрещинами.

Тип дефекта	Характерные признаки	Метод подтверждения
Поверхностная трещина	Паутинообразные линии длиной 1-5 мм	Капиллярный контроль (девелопер)
Сквозная трещина	Масляные подтеки на корпусе при работе двигателя	Пневмотест под давлением
Гальваническая коррозия	Белый порошкообразный налет на стыках разнородных металлов	Зачистка шлифбумагой P800

Обнаруженные дефекты требуют замены клапана – ремонт недопустим из-за высоких нагрузок в системе VVTI. Для спорных случаев используйте дефектоскопическую краску: нанесите проявитель на очищенную поверхность, через 10 минут трещины визуализируются красными линиями.

Проверка состояния сетки маслоканала VVT-i клапана

Сетка маслоканала выполняет критически важную функцию фильтрации моторного масла перед его поступлением в клапан VVT-i. Загрязнение или повреждение этой сетки нарушает подачу масла под давлением, что приводит к некорректной работе системы изменения фаз газораспределения. Характерными симптомами являются ошибки типа P0010-P0019, нестабильные обороты холостого хода, падение мощности или повышенный расход топлива.

Сетка расположена непосредственно внутри корпуса клапана VVT-i, на входном масляном канале. Для ее визуального осмотра и оценки состояния требуется обязательный демонтаж клапана с двигателя. Доступ к нему зависит от модели автомобиля, но чаще всего клапан крепится болтами к головке блока цилиндров в зоне распределительных валов.

Процедура проверки

После демонтажа клапана VVT-i выполните следующие действия:

1. Очистка корпуса: Удалите внешние загрязнения с клапана с помощью ветоши и очистителя карбюратора. Избегайте попадания жидкости в электрический разъем соленоида.
2. Разборка клапана: Открутите крепежные винты или фиксатор, удерживающий соленоидную часть. Аккуратно снимите катушку соленоида, чтобы получить доступ к внутренней полости с плунжером и сеткой.
3. Извлечение сетки: Сетка закреплена в посадочном канале под плунжером. Аккуратно подденьте ее тонкой неметаллической палочкой (например, зубочисткой) или пинцетом, избегая деформации.
4. Визуальный осмотр: Изучите сетку при хорошем освещении. Основные критерии оценки:
   • Загрязнение: Наличие плотных отложений масляного шлама, лака или металлической стружки.
   • Целостность: Отсутствие разрывов, отверстий или сильной деформации ячеек.
   • Засоренность: Степень просвета ячеек (более 50% перекрытия считается критичным).

Состояние сетки	Рекомендуемое действие
Сильное загрязнение без повреждений	Промывка в ультразвуковой ванне или очистителе карбюратора + продувка сжатым воздухом
Незначительное загрязнение	Продувка сжатым воздухом (направлять перпендикулярно плоскости сетки)
Механические повреждения (разрывы, дыры)	Замена сетки или всего клапана VVT-i в сборе

После очистки или замены сетки аккуратно установите ее в посадочное место, убедившись в плотном прилегании по контуру. Соберите клапан в обратной последовательности, затягивая крепеж с моментом, указанным производителем. Обязательно замените уплотнительное кольцо корпуса клапана на новое во избежание утечек масла.

После установки клапана на двигатель рекомендуется выполнить сброс адаптаций ЭБУ и проверить работу системы VVT-i на разных режимах с помощью диагностического сканера. Убедитесь в отсутствии ошибок и плавности регулировки фаз.

Как определить механические задиры на внутренностях клапана VVTI

Для выявления задиров на внутренних компонентах клапана VVTI необходим демонтаж узла с двигателя. После снятия тщательно очистите корпус и золотник от масляных отложений и грязи с помощью растворителя и безворсовой салфетки. Убедитесь, что все каналы и подвижные части полностью доступны для визуального осмотра.

Проведите детальный осмотр критически важных поверхностей: цилиндрического канала ротора, рабочих граней золотникового вала и стенок корпуса. Особое внимание уделите зонам контакта подвижных элементов – именно там чаще всего возникают механические повреждения. Используйте яркое освещение и увеличительное стекло для точной диагностики микроскопических дефектов.

Методы идентификации задиров

1. Визуальная оценка поверхности
   • Ищите продольные царапины вдоль направления движения вала
   • Отмечайте участки с матовыми пятнами (потеря зеркальности)
   • Фиксируйте локальные вмятины или рваные края металла
2. Тактильная проверка
   • Проведите ногтем поперёк подозрительных участков
   • Задиры ощущаются как зацепления с чёткими границами
   • Глубокие повреждения определяются видимой ступенькой на поверхности
3. Контроль подвижности
   • Вставьте золотник в корпус без пружин
   • Проверните вал – заедания указывают на деформации
   • Отклонения от плавного хода подтверждают наличие задиров

Тип повреждения	Визуальный признак	Последствия для работы
Мелкие риски	Тонкие серебристые линии	Зависание клапана на прогретом двигателе
Глубокие задиры	Рваные канавки с приподнятыми краями	Постоянное заедание механизма
Выщерблины	Локальные углубления неправильной формы	Утечки масла и потеря давления

Обнаружение любых механических повреждений требует замены клапана VVTI. Попытки полировки задиров приведут к изменению рабочих зазоров и нарушению точности регулировки фаз газораспределения. При сомнениях в оценке состояния сравните проблемный узел с заведомо исправным клапаном.

Очистка масляных каналов клапана регулировки фаз

Загрязнение масляных каналов VVTI-клапана – распространённая причина некорректной работы системы изменения фаз газораспределения. Мелкие частицы шлама, грязь или загустевшее масло блокируют проток жидкости, препятствуя перемещению штока клапана и точной регулировке угла опережения распредвала. Это проявляется в ошибках двигателя (например, P0010-P0016), падении мощности, нестабильных оборотах холостого хода или повышенном расходе топлива.

Очистку каналов необходимо выполнять при подтверждённых симптомах засора или в рамках профилактического обслуживания после пробега 100-150 тыс. км, особенно при использовании некачественного масла или несоблюдении регламента замены. Работы требуют демонтажа клапана и связанных компонентов, поэтому проводятся на остывшем двигателе со снятым минусовым проводом с аккумуляторной батареи.

Этапы очистки

1. Демонтаж клапана VVTI: Отсоедините электрический разъём. Аккуратно выкрутите крепёжные болты (обычно 1-2 шт.) с помощью торцевого ключа. Извлеките клапан из посадочного отверстия в ГБЦ или крышке распредвала.
2. Предварительная промывка: Удалите крупные загрязнения с корпуса и сеточки фильтра (если присутствует) мягкой кисточкой, смоченной в бензине "Калоша" или уайт-спирите.
3. Глубокая очистка каналов:
   • Погрузите клапан в ультразвуковую ванну, заполненную очистителем карбюратора или инжектора, на 10-15 минут.
   • Продуйте все масляные каналы сжатым воздухом под низким давлением (не более 3-4 бар), направляя струю в технологические отверстия.
   • Повторяйте пункты 2-3 до момента, когда воздух свободно проходит через клапан, а выходящий растворитель станет прозрачным.
4. Контроль подвижности штока: Нажмите тонкой отвёрткой или шилом на торец штока клапана. Он должен плавно утапливаться и беспрепятственно возвращаться пружиной в исходное положение.
5. Проверка состояния уплотнений: Осмотрите резиновые кольца на корпусе. При наличии трещин, затвердевания или деформации замените их.
6. Очистка посадочного места: Тщательно удалите грязь и старую прокладку (если есть) с места установки клапана в ГБЦ. Продуйте отверстия маслоподающих каналов воздухом.
7. Монтаж и тестирование: Установите клапан с новыми уплотнениями/прокладкой, затяните болты моментом, указанным в сервисной книжке авто (обычно 8-12 Н·м). Подключите разъём, запустите двигатель и проверьте наличие ошибок сканером.

Материал/Инструмент	Назначение	Альтернатива
Очиститель карбюратора	Растворение масляных отложений	Спецжидкость для инжекторов
Сжатый воздух	Удаление остатков загрязнений	Ручной насос высокого давления
Ультразвуковая ванна	Кавитационная очистка внутренних полостей	Длительное замачивание (1-2 часа)

Важно: Используйте только рекомендованные производителем авто химикаты. Агрессивные растворители (ацетон, толуол) могут повредить уплотнения и пластиковые элементы клапана. Если очистка не восстановила работоспособность (шток остаётся заклинившим), требуется замена VVTI-клапана.

Проверка хода плунжера штока клапана VVT-i вручную

Для проверки хода плунжера предварительно демонтируйте клапан VVT-i с двигателя, отсоединив электрический разъём и выкрутив крепёжные болты. Тщательно очистите корпус и сетку фильтра (при наличии) от масляных отложений, используя очиститель карбюратора или керосин. Убедитесь в отсутствии механических повреждений на корпусе и контактах разъёма.

После очистки подготовьте источник питания на 12 В (например, автомобильный аккумулятор) с двумя проводами. Подключите «плюс» к контакту «+B» на разъёме клапана, а «минус» – к контакту «OCV–». Не перепутайте полярность, чтобы избежать повреждения соленоида.

Процедура ручной проверки

1. Исходное положение: Убедитесь, что плунжер свободно выдвинут наружу под давлением пружины (без подачи питания).
2. Проверка втягивания: Подайте питание 12 В на контакты соленоида. Плунжер должен плавно и полностью втянуться внутрь корпуса с характерным щелчком. Удерживайте напряжение 2-3 секунды.
3. Проверка возврата: Отключите питание. Плунжер должен мгновенно и без заеданий вернуться в исходное положение под действием пружины.

Состояние	Действие	Нормальная реакция
Без напряжения	Ручное перемещение пальцем	Плунжер двигается свободно, без заклинивания
Подача 12 В	Визуальный контроль	Полное втягивание за 0.5-1 сек, отсутствие задержек
Снятие напряжения	Акустический контроль	Чёткий щелчок при возврате, скорость движения ≥ исходной

Критерии неисправности: Заедание плунжера при ручном перемещении, замедленное втягивание/возврат (более 1 сек), неполный ход, отсутствие движения или щелчка. При выявлении этих признаков клапан подлежит замене. Дополнительно проверьте сопротивление соленоида мультиметром (6.9–7.9 Ом при 20°C).

Важно: Не подавайте напряжение дольше 5 секунд во избежание перегрева обмотки. Проверку проводите только при температуре клапана +20±5°C – в холодном состоянии ход плунжера может замедляться из-за загустевшего масла.

Оценка состояния электромагнитной катушки управления VVTI

Проверка электромагнитной катушки VVTI начинается с визуального осмотра на предмет механических повреждений корпуса, следов перегрева (изменение цвета пластика), коррозии на контактах и нарушения целостности проводов. Убедитесь в надежности электрического разъема и отсутствии следов масла внутри колодки или на катушке.

Основной метод диагностики – измерение электрических параметров. Используя мультиметр, выполните следующие замеры в состоянии отсоединенного разъема катушки:

Проверка сопротивления обмотки

1. Переключите мультиметр в режим измерения сопротивления (Омы).
2. Подсоедините щупы к контактам катушки (игнорируя полярность).
3. Сравните полученное значение с нормой производителя:
   • Типичный диапазон: 6.5–13 Ом при +20°C
   • Критичное отклонение: ±15% от спецификации

Температура (°C)	Ожидаемое сопротивление (Ом)
20	7.0–8.5
60	8.5–10.5
90	9.5–12.0

Проверка напряжения питания:

1. Включите зажигание при отсоединенной катушке.
2. Измерьте напряжение между контактами разъема и массой автомобиля.
3. Норма: ≈12V на одном из контактов (сигнальный провод покажет 0V без работы ЭБУ).

Имитация работы:

1. Подайте 12V напрямую от АКБ на контакты катушки (кратковременно!).
2. Исправная катушка издаст четкий щелчок и создаст магнитное поле (проверяется металлическим предметом).
3. Предупреждение: Не подавайте напряжение более 2 секунд во избежание перегрева.

Прозвонка обмотки соленоида VVTI мультиметром (проверка сопротивления)

Отсоедините электрический разъем соленоида VVTI. Визуально осмотрите контакты разъема и клеммы соленоида на предмет окислов, коррозии или механических повреждений. Очистите контакты при необходимости специальным средством.

Переведите мультиметр в режим измерения сопротивления (Ом). Установите предел измерения в диапазоне 0–20 кОм. Подключите щупы мультиметра к клеммам соленоида – полярность не имеет значения.

Анализ показаний мультиметра

• Нормальное сопротивление (типовые значения):
  • Горячий двигатель: 6.9–7.9 Ом
  • Холодный двигатель: 5.4–6.6 Ом
• Обрыв обмотки: На дисплее мультиметра отображается "OL" или "1" (бесконечное сопротивление).
• Короткое замыкание: Показания близки к 0 Ом (0.1–0.5 Ом).
• Частичное повреждение: Значения выходят за пределы заводского диапазона (например, 3 Ом или 15 Ом).

Сравните полученные результаты с эталонными значениями для вашей модели двигателя (указаны в руководстве по ремонту). При несоответствии параметров соленоид подлежит замене.

Дополнительно проверьте короткое замыкание на массу: подключите один щуп мультиметра к любой клемме соленоида, второй – к корпусу клапана или "массе" двигателя. Исправная обмотка покажет "OL" (обрыв). Наличие каких-либо показаний в Омах указывает на пробой изоляции.

Нормативные показатели сопротивления для разных типов VVT-i клапанов

Проверка электрического сопротивления обмотки клапана VVT-i – обязательный этап диагностики. Значения сопротивления напрямую указывают на целостность внутренней катушки и отсутствие короткого замыкания или обрыва цепи. Замеры выполняются мультиметром в режиме омметра на отключенном разъеме клапана при комнатной температуре (20–25°C).

Нормативные диапазоны сопротивления варьируются в зависимости от модели двигателя, поколения VVT-i системы и производителя клапана. Отклонение от указанных в технической документации значений свидетельствует о неисправности: низкие показатели указывают на межвитковое замыкание, высокие или бесконечные – на обрыв обмотки.

Типовые значения сопротивления для распространенных клапанов VVT-i

Двигатель / Модель клапана	Сопротивление (Ом)	Примечания
1NZ-FE, 2NZ-FE (Yaris, Echo)	6.5 – 7.5	Точное значение: 7.0 ± 0.5 Ом
1ZZ-FE, 3ZZ-FE (Corolla, Matrix)	6.8 – 7.6	Распространенный диапазон для 2000-х гг.
2AZ-FE (Camry, RAV4)	6.9 – 7.9	Допуск ±0.5 Ом
1GR-FE (Land Cruiser, 4Runner)	7.0 – 7.8	Для систем Dual VVT-i
Старые системы (3S-FE)	8.0 – 12.0	Ранние версии VVT-i

Критические отклонения:

• Значение ниже 5 Ом: межвитковое замыкание, перегрев катушки.
• Значение выше 15 Ом: частичный обрыв обмотки.
• Бесконечность (OL на мультиметре): полный обрыв цепи.

Важно: Для точной диагностики всегда сверяйтесь с мануалом конкретного автомобиля. На показания влияют:

1. Температура двигателя (холодный/горячий замер).
2. Особенности конструкции клапана (например, соленоиды с двойной обмоткой).
3. Производитель запчасти (оригинал vs аналог).

Проверка цепи управления клапаном на обрыв и короткое замыкание

Для диагностики обрыва или короткого замыкания в цепи VVTI-клапана потребуется мультиметр в режиме омметра. Отключите электрический разъем клапана перед началом измерений, чтобы исключить влияние ЭБУ двигателя на показания. Убедитесь, что зажигание автомобиля выключено во избежание повреждения оборудования.

Проверьте техническую документацию вашей модели авто для определения точного расположения контактов разъема клапана и их распиновки. Типичное сопротивление исправной обмотки VVTI-клапана лежит в диапазоне 6.9–7.9 Ом при температуре +20°C, но допустимые значения могут варьироваться в зависимости от производителя.

Последовательность проверки

Выполните следующие шаги для выявления неисправностей:

1. Проверка на обрыв цепи:
   • Подсоедините щупы мультиметра к сигнальному контакту разъема клапана и массе (корпус клапана или "−" АКБ)
   • Показания ∞ (бесконечность) указывают на обрыв обмотки или нарушение контакта в цепи
2. Проверка на короткое замыкание:
   • Измерьте сопротивление между сигнальным контактом и корпусом клапана
   • Значение близкое к 0 Ом свидетельствует о коротком замыкании на массу
3. Проверка изоляции проводов:
   • Протестируйте сопротивление между контактом питания +12В и кузовом авто
   • Корректное значение: >1 МОм, низкие показатели – признак пробоя изоляции

Дополнительно проанализируйте целостность проводки от разъема клапана до ЭБУ двигателя. Сопротивление каждого провода должно составлять 0.1–0.5 Ом. Расхождение в показаниях более 0.7 Ом требует поиска плохого контакта или замены участка проводки.

Тестирование подачи напряжения на рабочий разъем ЭБУ

Для проверки напряжения на разъеме ЭБУ отсоедините фишку клапана VVTI и подключите мультиметр в режиме DC-вольтметра к контактам разъема со стороны проводки блока управления. Красный щуп соедините с сигнальным проводом управления клапаном (определяется по электросхеме авто), черный щуп зафиксируйте на надежной массе двигателя или отрицательной клемме АКБ. Убедитесь в отсутствии окислов и повреждений контактов разъема, влияющих на замеры.

Запустите двигатель и прогрейте его до рабочей температуры. Наблюдайте за показаниями мультиметра при разных режимах работы: холостой ход (800-1000 об/мин), средние обороты (2000-2500 об/мин) и резкое нажатие педали газа. Исправная система должна демонстрировать динамическое изменение напряжения в диапазоне 0-12 В, соответствующее ШИМ-сигналу от ЭБУ.

Анализ результатов

Показания мультиметра	Диагностируемая неисправность
Постоянное напряжение 0 В	Обрыв цепи, неисправность драйвера ЭБУ, отсутствие управляющих сигналов
Стабильные 12-14 В без изменений	Короткое замыкание на "+", залипание реле, программный сбой ЭБУ
Напряжение хаотично "прыгает"	Плохой контакт в разъеме, повреждение проводки, нестабильное питание ЭБУ
Корректные импульсные колебания (0-12 В)	Цепь управления исправна – проверяйте механику клапана VVTI

При отсутствии импульсов напряжения выполните дополнительную проверку: измерьте опорное +5 В на контактах датчиков распредвала/коленвала тем же мультиметром. Если опорное напряжение отсутствует, проблема в питании ЭБУ или его внутренней неисправности. Для точной диагностики ШИМ-сигнала используйте осциллограф – визуализация формы импульсов выявит дефекты амплитуды или частоты.

Контроль сигнала с блока управления при запуске двигателя

При включении зажигания и запуске двигателя ЭБУ посылает на VVTI-клапан импульсный сигнал для регулировки фаз газораспределения. Проверка этого сигнала позволяет определить работоспособность управляющей цепи и самого блока управления. Отсутствие импульсов указывает на неисправность в электронной части системы.

Для диагностики потребуется мультиметр в режиме измерения напряжения или осциллограф. Подключение выполняется параллельно к сигнальному проводу клапана и "массе" автомобиля. Важно учитывать, что ЭБУ подает сигнал только при работающем двигателе – проверка исключительно при включенном зажигании не даст результатов.

Процедура проверки сигнала

1. Подготовка оборудования:
   • Мультиметр: установите режим измерения постоянного напряжения (DCV) с пределом 0-20V
   • Осциллограф: настройте чувствительность 5V/деление и развертку 10ms/деление
2. Подключение к цепи:
   • Красный щуп – к сигнальному проводу клапана (обычно серый/белый провод в разъеме)
   • Черный щуп – к неокрашенной металлической части двигателя
3. Фиксация показаний при запуске:
   • Мультиметр: напряжение должно колебаться между 0V и 12V (среднее значение 7-9V)
   • Осциллограф: должна отображаться ШИМ-последовательность с частотой 200-1000 Гц

Оборудование	Нормальные показания	Признаки неисправности
Мультиметр	Колебания 5-12V	Постоянные 0V или 12V
Осциллограф	Четкие прямоугольные импульсы	Прямая линия или искаженная форма сигнала

Важно: Если сигнал отсутствует, проверьте питание ЭБУ и целостность проводов до клапана. При наличии корректных импульсов, но сохранении ошибок VVTI, неисправность вероятна в самом клапане или механизме фазорегулятора.

Диагностика работы клапана VVTi сканером OBD-II (визуализация данных)

Сканер OBD-II позволяет в реальном времени отслеживать параметры работы системы VVTi через диагностический разъем ЭБУ. Для диагностики клапана используются специализированные PID-параметры (Parameter IDs), отображающие его текущее состояние, управляющие сигналы и реакцию механизма ГРМ.

Подключите сканер к разъему OBD-II (расположен обычно под рулевой колонкой), запустите двигатель и активируйте режим чтения данных. В разделе "Данные в реальном времени" или "Живые параметры" найдите блок, связанный с системой изменения фаз газораспределения (VVT, VVTi, CVVT).

Ключевые параметры для анализа VVTi:

Основные показатели, требующие проверки:

Угол опережения распредвала	Фактическое положение вала (в градусах), сравнивается с заданным значением ЭБУ.
Цикл работы управляющего клапана	Процентное соотношение времени открытия/закрытия (Duty Cycle) в сигнале от ЭБУ.
Сигнал обратной связи VVT	Напряжение или сопротивление датчика положения распредвала.
Состояние системы VVT	Код статуса активности (например, "Активна"/"Ошибка").

Порядок диагностики по данным сканера:

1. Зафиксируйте угол распредвала на холостом ходу (должен быть близок к 0° или базовому значению модели).
2. Резко увеличьте обороты до ~2500-3000 об/мин. Угол должен плавно изменяться в соответствии с нагрузкой.
3. Проверьте цикл работы клапана: на холостом ходу – 0-15%, при нагрузке – до 65-90%. Резкие скачки указывают на неисправность.
4. Сравните заданный угол (команда ЭБУ) и фактический угол (с датчика). Расхождение > 5° свидетельствует о проблемах.
5. Проанализируйте графики параметров: плавные изменения – норма, "ступеньки" или хаотичные колебания – дефект клапана или датчика.

При несоответствии параметров или ошибках (типа P0010-P0014) выполните дополнительную проверку клапана: измерение сопротивления катушки (обычно 6.5-7.8 Ом), тест на заклинивание механическим воздействием, осмотр сетки маслоприемника. Отсутствие динамики угла распредвала при изменении оборотов – ключевой признак неработоспособности VVTi.

Анализ показаний регулировки фаз газораспределения в реальном времени

Для мониторинга работы VVTI-клапана и системы изменения фаз газораспределения используйте диагностический сканер, подключенный к OBD-II порту. Перейдите в раздел "Данные в реальном времени" (Live Data) и найдите параметры, связанные с углом опережения распредвала. Ключевые показатели включают "Camshaft Advance" (опережение распредвала), "Target Cam Angle" (целевой угол) и "Actual Cam Angle" (фактический угол), выраженные в градусах коленчатого вала.

Сравните целевые и фактические значения угла распредвала на разных режимах работы двигателя: холостой ход (~600-800 об/мин), средние обороты (~2000 об/мин) и высокие обороты (~4000 об/мин). Нормальное расхождение не должно превышать 3-5°. Одновременно отслеживайте параметр "Duty Cycle VVTI" (рабочий цикл управления клапаном) – при исправной системе его значение должно меняться плавно без резких скачков.

Интерпретация данных и диагностика неисправностей

Типичные признаки проблем с VVTI-клапаном или фазорегулятором:

• Стабильное отклонение фактического угла от целевого (>5°) на всех оборотах – загрязнение клапана или низкое давление масла
• Резкие колебания угла при постоянных оборотах – износ фазорегулятора или неисправность датчика распредвала
• Нулевое значение Duty Cycle при работающем двигателе – обрыв цепи управления клапаном
• Отсутствие реакции угла на изменение оборотов – заклинивание VVTI-клапана в одном положении

Дополнительно проверьте корреляцию с параметром "Oil Pressure" (давление масла): при значениях ниже 1.5 бар на холостом ходу система VVTI не сможет корректировать фазы даже при исправном клапане. Для точной локализации неисправности проведите тест активации клапана через сканер – принудительное изменение Duty Cycle должно вызывать плавное смещение фактического угла распредвала.

Тестирование отклика VVT-i клапана при помощи сканирующего прибора

Подключите диагностический сканер к разъему OBD-II автомобиля. Запустите двигатель и прогрейте его до рабочей температуры (80-95°C), так как система VVT-i активируется только при прогретом моторе. Выберите в меню сканера раздел "Активные тесты" или "Управление исполнительными механизмами".

Найдите в списке параметров пункт, соответствующий управлению клапаном VVT-i (часто обозначается как "Oil Control Valve", "OCV" или "VVT Solenoid"). Подготовьтесь фиксировать показания датчиков распредвала (CMP) и коленвала (CKP) в режиме реального времени, а также отслеживать целевое и фактическое значение угла опережения/запаздывания фаз газораспределения.

Процедура активации и анализ данных

Инициируйте принудительное управление клапаном VVT-i через сканер. Обычно доступны два режима теста:

1. Шаговая активация: Плавное увеличение/уменьшение управляющего сигнала (0% → 25% → 50% → 75% → 100%)
2. Дискретное переключение: Резкое изменение между крайними положениями (0% ↔ 100%)

Контролируйте реакцию системы:

• При повышении нагрузки (увеличении % Duty Cycle) угол опережения должен возрастать
• При снижении нагрузки (уменьшении % Duty Cycle) угол опережения должен уменьшаться

Параметр	Нормальная реакция	Признак неисправности
Изменение угла ВВТ	Плавное, без задержек (>3° за 0.5 сек)	Отсутствие реакции или рывки
Разница target/actual	Не более 5° при стабилизации	Расхождение >8-10°
Обороты двигателя	Стабильные (±50 об/мин)	Провалы или неустойчивая работа

Обратите внимание на коды ошибок, возникающие во время теста (особенно P1349, P0010-P0016). Отсутствие изменения угла опережения при корректном сигнале управления указывает на заклинивание клапана, засор масляных каналов или механическую неисправность фазовращателя. Запаздывание реакции более 0.8 секунды свидетельствует о низком давлении масла или износе компонентов.

Практическая проверка функционала VVTI-клапана с помощью вакуумного насоса

Подключите вакуумный насос к управляющему штуцеру VVTI-клапана, предварительно отсоединив штатный вакуумный шланг. Убедитесь в герметичности соединения, используя переходники подходящего диаметра для предотвращения утечек воздуха во время тестирования.

Создайте разрежение 400-500 мм рт. ст. (0.5-0.7 Бар) с помощью ручного насоса. Наблюдайте за стрелкой манометра: исправный клапан должен удерживать вакуум минимум 20-30 секунд без падения давления. Резкое снижение показателей указывает на нарушение герметичности внутренних уплотнений или мембраны.

Анализ результатов теста

При удержании вакуума проверьте физическое состояние штока:

• Корректная работа: Шток плавно втягивается под воздействием разрежения и возвращается в исходное положение после сброса давления
• Неисправность: Отсутствие движения штока, заклинивание или медленное возвращение пружиной

Дополнительные диагностические признаки при проверке:

Симптом	Вероятная причина
Медленное падение давления	Износ уплотнительных колец, микротрещины в корпусе
Стрелка манометра дергается	Загрязнение каналов клапана, залегание штока
Вакуум не создается	Обрыв мембраны, механическое разрушение узла

Для комплексной проверки повторите операцию 5-7 раз, имитируя рабочие циклы. Подключите диагностический сканер параллельно с вакуумным тестом: расхождение между фактическим положением штока и показаниями ЭБУ укажет на электронную неисправность.

Воздействие на VVTI-клапан регулировкой оборотов двигателя на холостом ходу

Изменение оборотов холостого хода двигателя напрямую влияет на давление моторного масла в системе. Поскольку VVTI-клапан управляет фазой газораспределения именно с помощью давления масла, изменение этого давления воздействует на его работу. При повышении оборотов давление масла возрастает, что может вызвать срабатывание клапана VVTI и изменение угла распредвала, если этого требует ЭБУ для стабилизации холостого хода.

Наблюдая за реакцией двигателя на принудительное изменение оборотов холостого хода (например, через сервисный разъем или диагностический сканер), можно косвенно оценить работоспособность клапана VVTI и цепи его управления. Исправный клапан должен обеспечивать плавное изменение оборотов и их стабилизацию на заданном значении, а блок управления двигателем – адекватно корректировать положение распредвала в ответ на изменение нагрузки или давления.

Преимущества метода проверки через обороты ХХ

• Косвенная диагностика давления масла: Низкое давление при повышенных оборотах может указывать на проблемы с маслонасосом или засорением.
• Оценка реакции ЭБУ: Резкие скачки или провалы оборотов сигнализируют о возможной неисправности датчиков (ДПКВ, ДПРВ) или самого VVTI-клапана.
• Проверка механизма VVTI: Заедание муфты или штока клапана проявляется медленной реакцией или отсутствием стабилизации оборотов.

Действие	Ожидаемая реакция исправной системы	Возможная проблема при отклонении
Повышение оборотов ХХ	Плавное увеличение, стабилизация на новом значении	Скачки оборотов, медленная реакция VVTI, нестабильность
Снижение оборотов ХХ	Плавное уменьшение, стабилизация без вибрации	Провалы оборотов, тряска двигателя, остановка
Резкое сброс газа до ХХ	Быстрая стабилизация оборотов на заданном уровне	Длительное падение оборотов, колебания, "зависание"

Важные замечания:

• Данный метод косвенный и требует подтверждения другими проверками (сканирование ошибок, замер давления масла, прозвонка цепи клапана).
• Неправильные обороты ХХ могут быть вызваны не только VVTI (подсос воздуха, неисправность ДМРВ, РХХ, ДПДЗ).
• Перед проверкой убедитесь в достаточном уровне и качестве моторного масла – это критично для работы VVTI.

Наблюдение за изменением положения распредвалов через диагностическое ПО

Диагностическое ПО позволяет отслеживать реальное положение распредвалов в сравнении с заданными значениями ЭБУ. Для этого используются параметры VVT_Actual (текущий угол смещения) и VVT_Target (целевой угол), отображаемые в градусах коленвала. При исправной работе VVTI клапана значения должны оперативно синхронизироваться при изменении оборотов двигателя.

Подключите сканер к диагностическому разъему OBD-II, запустите мотор и выберите в ПО раздел "Данные в реальном времени". Найдите блок параметров фазорегуляторов (обычно обозначается как "VVT", "VCT" или "Camshaft Position"). Зафиксируйте показания на холостом ходу, затем резко увеличьте обороты до 2500-3000 об/мин, наблюдая за динамикой изменений.

Критерии оценки корректности работы

• Быстрое реагирование: Фактический угол (VVT_Actual) должен достигать целевого (VVT_Target) за 0.3-0.8 секунды при изменении нагрузки.
• Стабильность на холостом ходу: Отклонения между Actual и Target не должны превышать 3-5°.
• Плавность регулировки: Отсутствие резких скачков или "ступенчатых" изменений положения.
• Соответствие спецификациям: Сравните полученные углы с заводскими данными для вашей модели (например, типовой диапазон: от -15° до +40°).

Параметр ПО	Нормальное состояние	Признак неисправности VVTI
VVT_Actual	Повторяет VVT_Target с минимальной задержкой	Фиксированное значение (0° или крайнее положение)
VVT_Target	Меняется плавно при изменении RPM	Резкие нелогичные скачки
Отклонение (VVT_Diff)	В пределах ±5°	Постоянное расхождение >8-10°

Дополнительно проверьте коды ошибок в разделе DTC: наличие P0010-P0014 или P0340-P0349 указывает на проблемы с цепью управления VVTI. Если параметры не соответствуют норме, выполните проверку сопротивления обмотки клапана (8-12 Ом) и подачи напряжения с помощью осциллографа.

Проверка реакции на управляющий сигнал при имитации разных режимов нагрузки

Подключите осциллограф или мультиметр к сигнальным проводам клапана VVTI, предварительно сверившись со схемой электрооборудования конкретной модели. Запустите двигатель и переведите его в режим холостого хода, фиксируя показания напряжения или формы сигнала на управляющих контактах.

Имитируйте изменения нагрузки двигателя с помощью диагностического сканера, принудительно изменяя положение дроссельной заслонки или команду на клапан VVTI. Резко повысьте обороты до 2500-3000 об/мин, затем сбросьте газ, отслеживая реакцию системы на осциллограмме или показаниях вольтметра.

Анализ реакции клапана

Сравните полученные данные с эталонными значениями для вашего двигателя. Обратите внимание на три ключевых параметра:

• Скорость отклика – задержка между командой блока управления и изменением сигнала не должна превышать 100-150 мс
• Амплитуда напряжения – при подаче сигнала должна соответствовать спецификации (обычно 7-12В в рабочем режиме)
• Стабильность удержания – при фиксации положения клапана сигнал должен быть ровным без провалов

Проведите тест при различных температурных условиях: сначала на холодном двигателе (+20...+30°C), затем на прогретом до рабочей температуры (90-100°C). Резкие скачки сигнала или отсутствие изменений при переключении режимов указывают на:

1. Обрыв или замыкание в обмотке клапана
2. Неисправность драйвера управления в ЭБУ
3. Механическое заклинивание плунжера

Режим работы	Ожидаемая реакция	Признак неисправности
Холостой ход	Стабильный сигнал 10-30% ШИМ	Отсутствие модуляции, постоянное 0В или 12В
Резкое ускорение	Мгновенный рост напряжения до 7-9В	Провалы сигнала, ступенчатое изменение
Сброс газа	Плавное снижение до базовых значений	Резкий обрыв сигнала, колебания

При обнаружении аномалий проверьте сопротивление обмотки клапана (обычно 6.5-8 Ом при 20°C) и целостность проводки. Важно: тестирование проводите только при исправных датчиках распредвала и коленвала!

Как отличить неисправность клапана VVTI от проблем с датчиками положения

Диагностика проблем с системой VVTI требует точного определения источника неисправности, так как симптомы выхода из строя самого клапана управления фаз газораспределения и неполадок связанных датчиков положения (распредвала и коленвала) часто бывают схожими. Ошибочная замена исправной детали ведет к неоправданным затратам и не решает основную проблему.

Ключевое отличие заключается в характере реакции двигателя на команды блока управления (ЭБУ) и в способности системы к самодиагностике. Клапан VVTI является исполнительным механизмом, а датчики положения – сенсорами, предоставляющими ЭБУ информацию для управления этим клапаном и контроля его работы.

Симптомы и диагностика неисправностей

Общие признаки, которые могут указывать как на клапан, так и на датчики:

• Неустойчивая работа двигателя на холостом ходу.
• Падение мощности и ухудшение динамики разгона.
• Повышенный расход топлива.
• Загорание контрольной лампы неисправности двигателя (Check Engine).
• Появление ошибок, связанных с системой VVTI (например, P1349, P0010-P0014 и др.).

Для точного определения источника проблемы необходима последовательная проверка:

1. Считать коды ошибок: Наличие специфических кодов, указывающих напрямую на датчик распредвала (например, P0340, P0341-P0344) или коленвала (P0335-P0339), является первым важным признаком.
2. Проверить электрические цепи: Измерить сопротивление и целостность проводки как к клапану VVTI, так и к соответствующим датчикам положения распредвала (CMP) и коленвала (CKP). Проверить наличие опорного напряжения и "массы".
3. Проверить работу клапана VVTI:
   • Механическая проверка: Снять клапан, подать на него 12В от аккумулятора (соблюдая полярность!). Исправный клапан должен четко щелкнуть, а его шток переместиться.
   • Проверка на обмотке: Измерить сопротивление обмотки клапана (обычно в диапазоне 6.9-7.9 Ом при 20°C, уточняйте в мануале). Бесконечное сопротивление - обрыв, близкое к нулю - КЗ.
   • Проверка загрязнения: Визуально осмотреть сеточку фильтра клапана (если есть) и каналы в нем на наличие загрязнений, нагара, металлической стружки.
4. Проверить сигналы датчиков: Используя осциллограф или мультиметр в режиме частоты/скважности, проверить наличие и форму сигналов с датчиков CMP и CKP при прокрутке двигателя стартером.
5. Проверить давление масла: Недостаточное давление масла в системе может помешать корректной работе клапана VVTI и муфты, имитируя его неисправность. Проверьте уровень и состояние масла, при необходимости измерьте давление.

Сравнительная таблица ключевых отличительных признаков:

Признак	Неисправность клапана VVTI	Проблема с датчиком положения
Характерные шумы	Возможен стук/гудение из-под крышки клапанов при работе	Обычно отсутствуют
Специфические коды ошибок	Чаще P0010-P0014 (цепи управления клапаном), P1349 (функция VVT)	Чаще P0340-P0344 (датчик распредвала), P0335-P0339 (датчик коленвала)
Реакция на отключение разъема клапана	Симптомы не изменяются или незначительно меняются (клапан и так не работал)	Симптомы могут измениться (ЭБУ переходит в аварийный режим)
Поведение на холостом ходу	Неустойчивость часто сохраняется или ухудшается	Может временно стабилизироваться после сброса ошибки или перезапуска
Показания параметров VVT в сканере	Фактический угол опережения не реагирует на заданный или реагирует скачкообразно/медленно	ЭБУ может показывать неверный угол или неверные обороты из-за некорректных данных с датчиков
Результаты механической/электрической проверки клапана	Обрыв/КЗ обмотки, заклинивание штока, сильное загрязнение	Клапан VVTI проверяется нормально

Дифференциальная диагностика: клапан VVT-i против натяжителя цепи ГРМ

Симптомы неисправностей клапана VVT-i и натяжителя цепи ГРМ часто схожи, что требует тщательного анализа для точной идентификации проблемы. Оба дефекта могут проявляться посторонними шумами в передней части двигателя, вибрациями или нестабильной работой на холостом ходу. Однако ключевые различия позволяют провести дифференцировку.

Основное различие заключается в характере и условиях возникновения симптомов. Шум от изношенного натяжителя/цепи обычно усиливается на холодном двигателе и уменьшается после прогрева, тогда как проблемы с VVT-i клапаном чаще проявляются под нагрузкой или на рабочих температурах. Также критично наличие/отсутствие ошибок ECU, связанных с фазовращателями.

Ключевые отличительные признаки

• Акустические характеристики:
  • Натяжитель цепи: металлический лязг или дребезжание при запуске (особенно на холодную)
  • VVT-i клапан: гул или стук, усиливающийся под нагрузкой (2500-3500 об/мин)
• Температурная зависимость:
  • Натяжитель: шумы максимальны при холодном пуске, затихают при прогреве
  • VVT-i клапан: проблемы проявляются на прогретом двигателе (из-за зависимости от давления масла)
• Диагностические коды:
  • VVT-i клапан: ошибки P0010-P0022 (неисправности фазовращателей)
  • Натяжитель: отсутствие специфических кодов (кроме P0340/P0345 при перескоке цепи)
• Поведение двигателя:
  • VVT-i клапан: снижение мощности, повышенный расход топлива, жесткий запуск
  • Натяжитель: вибрация на холостом ходу без существенного влияния на динамику

Дополнительные методы проверки:

1. Замер давления масла: низкие показатели указывают на проблемы с маслонасосом или засорением каналов VVT-i
2. Визуальный осмотр цепи через смотровое окно: чрезмерное провисание подтверждает неисправность натяжителя
3. Тест стабильности холостого хода: плавающие обороты характерны для заклинившего VVT-i клапана

Критерий	Клапан VVT-i	Натяжитель цепи
Типичный шум	Глухой стук/вибрация под нагрузкой	Металлический лязг на холодную
Коды ошибок	P0010, P0011, P0012, P0020-P0022	Отсутствуют (до перескока цепи)
Влияние температуры	Усиление симптомов на горячую	Усиление симптомов на холодную
Реакция на масло	Чувствителен к качеству/давлению	Косвенная зависимость

Важно: При наличии ошибок фазовращателя сначала проверяйте VVT-i клапан и чистоту масляных каналов. Отсутствие кодов при шумах на холодную требует диагностики цепи ГРМ и гидравлического натяжителя.

Ошибки при проверке VVT-i клапана, которых следует избегать

Типичной ошибкой является пренебрежение предварительной очисткой клапана перед диагностикой. Грязь, металлическая стружка или отложения масла внутри корпуса VVT-i или на сеточке фильтра могут блокировать движение золотника или искажать результаты проверок, создавая ложное впечатление неисправности самого клапана при работоспособной детали.

Игнорирование проверки электрической цепи управления клапаном до тестирования его механической части – распространённый просчёт. Отсутствие питания или управляющих сигналов от ЭБУ, обрыв или замыкание проводки, окисление контактов разъёма имитируют поломку клапана. Диагностику необходимо начинать с измерения напряжения и сопротивления цепи.

Ключевые ошибки и их последствия

Некорректная проверка на обрыв/КЗ обмотки:

• Ошибка: Замер сопротивления мультиметром только в одном положении щупов на контактах клапана.
• Проблема: Некоторые клапаны имеют встроенный диод. Показания в одном направлении покажут высокое сопротивление (как обрыв), в обратном – низкое (как КЗ).
• Решение: Обязательно проверять сопротивление, меняя щупы местами. Норма для большинства клапанов Toyota: 6.9–7.9 Ом (при 20°C) в одном направлении, "обрыв" – в другом.

Неправильная подача напряжения при проверке на "щелчок":

• Ошибка: Подача напряжения напрямую от АКБ (12В+) без ограничения тока через лампочку или резистор.
• Проблема: Риск перегрева и выгорания обмотки соленоида при длительной подаче, особенно если клапан частично заклинен.
• Решение: Использовать контрольную лампу 21W, включенную последовательно в цепь между АКБ и клапаном, или подавать напряжение кратковременно (менее 1 секунды).

Проверка только "на столе" без оценки производительности:

• Ошибка: Ограничение теста лишь проверкой сопротивления и наличия "щелчка".
• Проблема: Клапан может срабатывать, но не обеспечивать нужную скорость/величину хода золотника из-за износа, загрязнения или слабой пружины.
• Решение: Проверка производительности:
  1. Подача регулируемого давления воздуха (или чистого масла) на входное отверстие клапана.
  2. Подача 12В на контакты.
  3. Контроль свободного прохода воздуха/масла через выходные каналы в открытом состоянии и полного перекрытия в закрытом.

Игнорирование состояния масляной системы:

• Ошибка: Замена или ремонт клапана VVT-i при сохранении низкого давления масла, загрязнённого масла или забитого масляного фильтра.
• Проблема: Новый или исправный клапан быстро выйдет из строя или не решит проблему фазорегуляции из-за недостатка масла.
• Решение: Обязательная проверка давления масла, качества и уровня масла перед установкой клапана.

Ошибка	Риск	Профилактика
Проверка грязного клапана	Ложный диагноз "заклинивание"	Чистка спецрастворами, продувка сжатым воздухом
Не проверен разъем/проводка	Замена исправного клапана	Замер напряжения на разъеме при работе двигателя
Использование неверного масла	Некорректная работа VVT-i	Применение только рекомендованной вязкости и допусков

Заключительная рекомендация: При повторяющихся ошибках VVT (P1349, P0011-P0016 и т.п.) после замены клапана, необходимо углублённо диагностировать систему: датчики положения распредвала/коленвала, натяжитель цепи/ремня, состояние шестерни VVT-i на распредвале. Механические неисправности этих компонентов часто маскируются под неполадки соленоида.

Восстановление работоспособности клапана VVTI после чистки

После очистки клапана от загрязнений тщательно промойте все компоненты очистителем карбюратора или бензином, уделяя внимание сетке фильтра и каналам соленоида. Проверьте целостность уплотнительных колец – поврежденные кольца подлежат обязательной замене для предотвращения утечек масла. Обеспечьте полное высыхание деталей перед сборкой, избегая контакта с ворсистыми материалами.

При установке клапана соблюдайте момент затяжки крепежных болтов (обычно 8-12 Н·м), указанный в мануале конкретной модели. Подключите электрический разъем до финальной фиксации, убедившись в отсутствии перегибов проводки. Обязательно замените масло и фильтр двигателя для исключения повторного загрязнения системы.

Порядок проверки после установки

1. Диагностика сканером: Считайте коды ошибок через OBD2-разъем. При наличии кодов, связанных с VVTI (например, P1349), выполните их сброс.
2. Контроль давления: Запустите двигатель на холостом ходу, проанализируйте данные блока управления в режиме реального времени:
   • Фактическое и заданное положение распредвала
   • Рабочий цикл управления клапаном (%)
3. Тест на реакцию: Резко увеличьте обороты до 3000-4000 об/мин. Показатели угла опережения должны мгновенно изменяться в соответствии с нагрузкой.

Параметр	Нормальное значение	Признак неисправности
Разница заданного/фактического угла	±3-5°	Стабильное отклонение >8°
Скорость изменения положения	0.5-1.2 сек	Задержка >2 сек

При сохранении проблем проверьте цепь ГРМ на растяжение и давление масла (минимум 2.5-3 бар на холостом ходу). Неисправность датчиков распредвала или коленвала также может имитировать неработоспособность VVTI.

Смазка подвижных элементов клапана после промывки

После очистки системы VVTI критически важно нанести свежее моторное масло на подвижные компоненты клапана перед запуском двигателя. Промывочные составы удаляют не только загрязнения, но и остатки смазки, что при первом запуске может привести к сухому трению и заклиниванию штока или ротора клапана.

Для смазки используйте только масло, рекомендованное производителем автомобиля. Нанесите его тонким слоем на все трущиеся поверхности: шток, плунжер, вал ротора и посадочные места в корпусе. Особое внимание уделите уплотнительным кольцам – их следует слегка смазать для предотвращения пересыхания и потери эластичности.

Порядок действий после промывки

1. Продуть клапан сжатым воздухом для удаления остатков промывочной жидкости
2. Нанести масло на шток/ротор кистью или капельным методом
3. Вручную проверить ход подвижных элементов (должны двигаться без заеданий)
4. Установить клапан на двигатель без подключения фишки управления

Важные нюансы:

• Не применяйте консистентные смазки – они забивают масляные каналы
• При замене уплотнений используйте оригинальные детали
• После установки дайте двигателю поработать на холостых 5-7 минут для распределения масла

Элемент клапана	Способ смазки
Шток золотника	Капельное нанесение масла с последующим ручным перемещением
Электромагнитная катушка	Только наружная протирка масляной ветошью
Уплотнительные кольца	Легкое обмазывание по всей окружности

Перед окончательной сборкой убедитесь в отсутствии избытка масла в посадочном гнезде – это может вызвать гидроудар при запуске. После первого запуска проверьте герметичность соединений и работу VVTI на всех режимах работы двигателя.

Установка клапана VVT-i на место: правильное позиционирование

Перед установкой нового или проверенного клапана VVT-i тщательно очистите посадочное место на головке блока цилиндров от грязи и остатков старой прокладки. Убедитесь, что контакты электрического разъёма не повреждены, а отверстия для крепежных болтов свободны от стружки и мусора. Нанесите тонкий слой чистого моторного масла на уплотнительное кольцо нового клапана для предотвращения повреждения при установке.

Аккуратно совместите клапан VVT-i с посадочным гнездом, следя за тем, чтобы направляющие штифты или метки на корпусе точно совпали с пазами на головке блока. Категорически запрещается прилагать усилия или забивать деталь – корпус клапана изготовлен из алюминия и легко деформируется. Проверьте правильность ориентации разъёма электромагнита относительно жгута проводки до фиксации болтами.

Критические шаги фиксации

1. Используйте только оригинальные крепежные болты (имеют специальное покрытие и калиброванную прочность)
2. Затягивайте болты крест-накрест динамометрическим ключом с моментом, указанным производителем (обычно 8-12 Н·м)
3. Установите новую медную уплотнительную шайбу под каждый болт

После монтажа обязательно выполните калибровку системы VVT-i через диагностический сканер. Типичные ошибки при неправильной установке:

Симптом	Причина
P0010-P0016	Смещение фазы из-за перекоса корпуса
Масляные подтёки	Повреждение уплотнения или неравномерная затяжка
Стук в зоне ГРМ	Неправильная подача масла в фазовращатель

Важно: При первом запуске двигателя после замены клапана VVT-i дайте ему поработать на холостом ходу 2-3 минуты для заполнения системы маслом. Проверьте отсутствие утечек масла в области установки клапана и прослушайте работу ГРМ на предмет посторонних шумов.

Нюансы замены уплотнительного кольца клапана VVTI

Перед заменой уплотнительного кольца клапана VVTI критически важно убедиться в отсутствии грязи в посадочном месте. Остатки масляного нагара или мелкие частицы приведут к ускоренному износу нового кольца. Очистите шток клапана и гнездо мягкой ветошью без ворса, используя очиститель карбюратора или бензин – агрессивные растворители повредят алюминиевые поверхности.

При установке нового кольца категорически запрещено использовать острые инструменты. Смажьте уплотнение чистым моторным маслом и аккуратно напрессуйте его пальцами, контролируя отсутствие перекручивания. Убедитесь, что кольцо равномерно село в канавку по всей окружности – даже незначительная деформация вызовет течь масла.

Ключевые этапы и контрольные точки

После монтажа клапана в ГБЦ проверьте плавность хода штока рукой. Затрудненное движение указывает на перекос или дефект установки. Обязательно замените медную шайбу масляной трубки клапана – повторное использование старой приведет к утечке в зоне подключения.

• Контроль момента затяжки: Болты крепления VVTI-клапана затягиваются динамометрическим ключом (обычно 8-12 Н·м). Превышение момента деформирует корпус.
• Тест на герметичность: После запуска двигателя сразу проверьте стык клапана с ГБЦ и область масляной трубки салфеткой – масляные пятна сигнализируют о негерметичности.
• Адаптация: На некоторых моделях после замены требуется сброс ошибок ЭБУ и калибровка клапана через диагностическое оборудование.

Типичная ошибка	Последствие
Использование старой шайбы масляной трубки	Течь масла под давлением
Перетяжка крепежных болтов	Трещина в корпусе клапана
Отсутствие смазки при установке кольца	Разрыв уплотнения при первом запуске

Важно: Если течь масла сохраняется после замены кольца, проверьте состояние посадочной поверхности ГБЦ – глубокие царапины или коррозия требуют шлифовки или замены узла. Убедитесь, что проблема не вызвана изношенными сальниками распредвала или повышенным давлением в системе смазки.

Момент затяжки крепежных болтов VVTI-клапана

Критически важно соблюдать регламентированный момент затяжки крепежных болтов VVTI-клапана при его установке или замене. Неправильное усилие приводит к нарушению герметичности соединения, что вызывает утечки масла из-под прокладки или повреждение алюминиевого корпуса клапана. Это напрямую влияет на стабильность работы системы изменения фаз газораспределения.

Точное значение момента затяжки определяется спецификациями производителя для конкретной модели двигателя и указывается в официальном руководстве по ремонту. Универсальных параметров не существует – цифры варьируются в зависимости от типа двигателя, года выпуска и диаметра крепежных элементов.

Примеры моментов затяжки для двигателей Toyota

Модель двигателя	Момент затяжки (Н·м)	Примечание
1NZ-FE (1.5L)	9.0	Болты M6×1.0
2AZ-FE (2.4L)	8.5	Болты M6×1.0
1GR-FE (4.0L)	10.0	Болты M6×1.0
3S-FE (2.0L)	7.5	Болты M6×1.0

Порядок затяжки: Болты затягиваются крестообразно в 2 этапа:

1. Предварительная затяжка всех болтов до 3–4 Н·м
2. Окончательная затяжка до паспортного значения динамометрическим ключом

Ключевые предупреждения:

• Перетяжка вызывает деформацию корпуса клапана или срыв резьбы в ГБЦ
• Недотяг провоцирует течь масла через уплотнительную прокладку
• Запрещается использование ударного инструмента
• Обязательна замена медных шайб под болтами при повторном монтаже

Проверка герметичности соединения после установки

Убедитесь, что все резьбовые соединения VVTI-клапана и масляной магистрали затянуты с рекомендованным моментом. Используйте динамометрический ключ для точного соблюдения параметров, указанных в сервисной документации автомобиля. Перетяжка или недотяжка фитингов приведет к утечке масла.

Очистите зону установки клапана и прилегающие трубки ветошью для удаления остатков старого масла. Это обеспечит четкую идентификацию новых подтеков во время диагностики. Особое внимание уделите стыкам уплотнительных колец и штуцеров подачи масла.

Порядок диагностики утечек

1. Запустите двигатель и прогрейте до рабочей температуры (80-90°C)
2. Повысьте обороты до 2000-2500 об/мин и удерживайте 2-3 минуты
3. Визуально осмотрите установочный узел при работающем моторе:
   • Проверьте область крепежных болтов клапана
   • Контролируйте соединения маслопроводов по всей длине
   • Осмотрите посадочную поверхность ГБЦ
4. Заглушите двигатель и нанесите мыльный раствор на критические точки:
   • Резьбовые соединения штуцеров
   • Уплотнительные прокладки
   • Стык между корпусом клапана и головкой блока
5. Повторно запустите мотор – появление пузырей укажет на негерметичность
6. Проверьте уровень масла через 50-100 км пробега на холодном двигателе

Критерии оценки: Отсутствие масляных пятен или мокрых подтеков в зоне монтажа после теста. Стабильный уровень масла без необходимости долива между плановыми ТО. Равномерная работа двигателя без ошибок по давлению в системе VVTI.

При обнаружении утечек: Сбросьте давление в системе (отсоедините предохранитель топливного насоса и прокрутите стартер). Демонтируйте клапан для замены уплотнений или поврежденных компонентов. Повторную установку всегда проводите с новыми заводскими прокладками.

Особенности обнуления адаптаций ЭБУ после замены или ремонта клапана VVTI

После замены или ремонта клапана VVTI необходимо сбросить адаптации ЭБУ двигателя, так как блок управления хранит индивидуальные параметры работы предыдущего узла. Эти данные включают коррекции по времени срабатывания, положению штока и давлению масла, накопленные в процессе эксплуатации. Если адаптации не обнулить, ЭБУ продолжит использовать устаревшие калибровки, что приведет к некорректной работе нового/отремонтированного клапана.

Обнуление позволяет ЭБУ заново "обучиться" характеристикам установленного клапана в текущих условиях. Процедура предотвращает такие проблемы как: плавающие обороты холостого хода, ошибки по положению распредвалов (например, P0011-P0014), повышенный расход топлива или потеря мощности. Выполняется она только после подтверждения исправности клапана и всей системы VVTI.

Методы сброса адаптаций

Существует три основных способа:

1. Через диагностическое оборудование:
   • Подключение сканера (например, Launch, Autocom, OEM-адаптеров)
   • Выбор раздела "ЭБУ двигателя" → "Адаптации" → "Сброс параметров VVT/фазовращателя"
   • Подтверждение операции и последующая калибровка на работающем двигателе
2. Отключение питания ЭБУ:
   • Снятие клеммы "минус" с АКБ на 15-30 минут
   • Вынимание предохранителя EFI/ECU (на 3-5 минут)
   • Важно! После подачи питания требуется прогреть двигатель до рабочей температуры и дать поработать на холостом ходу 5-10 минут
3. Самостоятельная калибровка при движении:
   • Прогрев двигателя до 80-90°C
   • Плавный разгон до 2500-3000 об/мин с последующим сбросом газа (повторить 5-7 раз)
   • Поездка в режиме "разгон-торможение" (15-20 минут)

Критические нюансы:

Этап	Действие	Риски при нарушении
Проверка ДВС	Убедиться в отсутствии ошибок по датчикам распредвала/коленвала	Ложные коррекции ЭБУ
Качество масла	Заменить масло/фильтр при загрязнении	Задержки срабатывания клапана
Температура	Процедуру выполнять на прогретом двигателе	Неполная адаптация

После сброса дайте двигателю поработать на холостом ходу 3-5 минут, затем проверьте отсутствие ошибок сканером и стабильность оборотов. Если адаптации не сбрасываются – возможны механические проблемы клапана VVTI или неисправности цепи управления.

Тест-драйв для проверки системы VVT-i

Тест-драйв позволяет оценить работу системы VVT-i в реальных условиях эксплуатации, когда электронный блок управления активирует клапан в зависимости от нагрузки, скорости и температуры двигателя. Проверка в движении выявляет проблемы, незаметные на холостом ходу: задержки отклика дросселя, колебания мощности или некорректное переключение фаз ГРМ.

Обращайте внимание на поведение автомобиля при резком ускорении, движении внатяг и переходных режимах. Характерные признаки неисправности VVT-i: плавающие обороты при равномерном движении, рывки, потеря динамики или повышенный расход топлива на скоростях свыше 60 км/ч.

Алгоритм тест-драйва для диагностики VVT-i

Перед выездом прогрейте двигатель до рабочей температуры (80-90°C) и убедитесь в отсутствии ошибок CHECK ENGINE. Используйте следующие режимы движения:

1. Холостые обороты (900-1100 об/мин):
   • Слушайте посторонние стуки из области ГБЦ
   • Контролируйте стабильность оборотов 3-5 минут
2. Разгон 0-60 км/ч (1500-3500 об/мин):
   • Резко выжмите педаль газа до упора
   • Отслеживайте задержку отклика более 1 секунды
3. Движение с постоянной скоростью:

   Скорость	Обороты	Проверяемый параметр
   40-50 км/ч	1500-2000 об/мин	Рывки при плавном нажатии газа
   80-100 км/ч	2500-3000 об/мин	Самопроизвольное изменение оборотов

4. Торможение двигателем:
   • Сбросьте газ на скорости 70-80 км/ч
   • Отмечайте вибрации или провалы оборотов

После остановки проверьте температуру масляных магистралей возле клапана VVT-i – локальный перегрев указывает на засорение каналов. Для окончательной диагностики считайте коды неисправностей через OBD-разъем даже при отсутствии горящего индикатора CHECK ENGINE.

Профилактика засорения клапана: интервалы замены и качество масла

Соблюдение регламентных интервалов замены моторного масла критически важно для предотвращения загрязнения VVTI-клапана. Отложения и шлам образуются при деградации масла, его окислении или смешивании с продуктами сгорания, что напрямую влияет на подвижность золотника клапана и точность регулировки фаз газораспределения.

Использование низкокачественного или контрафактного масла ускоряет процесс закоксовывания каналов и чувствительных элементов VVTI. Несоответствие техническим требованиям двигателя (вязкость, допуски ACEA/API) приводит к недостаточной моющей способности и повышенному образованию лакообразных отложений на поверхностях клапана даже при своевременной замене.

Ключевые аспекты профилактики

Рекомендуемые интервалы замены:

• Стандартный интервал: 10 000 км или 1 год (для минеральных/полусинтетических масел)
• Сокращенный интервал: 5 000-7 000 км при эксплуатации в тяжелых условиях (городские пробки, короткие поездки, экстремальные температуры)
• Для синтетических масел: до 15 000 км (только при подтверждении соответствия допускам производителя)

Требования к маслу:

Параметр	Рекомендация
Тип масла	Синтетическое или полусинтетическое с допуском Toyota (например, ILSAC GF-6/API SP)
Вязкость	Соответствие спецификации двигателя (чаще 0W-20, 5W-30)
Моющие присадки	Наличие комплекса High Detergent/Dispersant для предотвращения отложений

Дополнительные меры:

1. Замена масляного фильтра при каждой замене масла
2. Контроль состояния масла (цвет, вязкость) между заменами
3. Избегание длительной работы на холостом ходу
4. Промывка масляной системы при переходе на другой тип масла или после перегрева

Срок службы и рекомендации по замене маслораспределительного клапана

Срок службы маслораспределительного клапана VVTI напрямую зависит от качества моторного масла, регулярности его замены и условий эксплуатации двигателя. При использовании рекомендованных производителем смазочных материалов и соблюдении интервалов ТО клапан обычно сохраняет работоспособность 150–250 тыс. км пробега. Критическими факторами, сокращающими ресурс, являются:

Загрязнение масла металлической стружкой или отложениями из-за несвоевременной замены, перегрев двигателя, применение некондиционных фильтров или низкокачественной смазки. Механический износ плунжера или появление задиров на его поверхности также ведут к потере герметичности и нарушению фаз газораспределения.

Признаки необходимости замены и рекомендации

Требуется срочная диагностика и возможная замена клапана при появлении симптомов:

• Неустойчивые обороты холостого хода (плавание стрелки тахометра)
• Загорание ошибок двигателя: P1349, P0010–P0014 (коды зависят от модели авто)
• Падение мощности, особенно в зоне низких оборотов
• Увеличенный расход топлива

Рекомендации по замене:

1. Используйте только оригинальные или сертифицированные аналоги клапана – несоответствие допусков приведет к некорректной работе VVTI.
2. Обязательно замените уплотнительное кольцо (сальник) клапана во избежание утечек масла.
3. Очистите посадочное место и масляные каналы ГБЦ от грязи перед установкой нового элемента.
4. Проверьте состояние масляного фильтра и при необходимости замените его вместе с моторным маслом.
5. После установки выполните сброс ошибок ЭБУ и адаптацию системы фазорегулирования через диагностическое оборудование.

Фактор	Влияние на ресурс клапана	Профилактическая мера
Низкое качество масла	Ускоренное закоксовывание каналов	Применение масел с допуском OEM
Превышение интервала замены масла	Образование шламовых отложений	Соблюдение регламента ТО (макс. 10–15 тыс. км)
Перегрев двигателя	Деформация корпуса клапана	Контроль температуры ОЖ

При замене клапана VVTI категорически запрещается использовать силиконовые герметики на соединениях, контактирующих с маслом – их частицы забьют масляные каналы. Установку следует выполнять с моментом затяжки, указанным в сервис-мануале (обычно 8–12 Н·м), чтобы избежать повреждения корпуса.

Список источников

При подготовке материалов о расположении и диагностике VVTI-клапана использовались специализированные технические руководства и экспертные публикации. Основное внимание уделялось официальным данным производителей двигателей Toyota/Lexus и практическим руководствам по ремонту.

Для обеспечения точности информации были проанализированы инженерные мануалы, справочники по системам изменения фаз газораспределения и диагностические методики. Ниже приведены ключевые источники, содержащие детальные сведения по теме.

Техническая литература и руководства

• Официальное руководство по ремонту двигателей серии NZ (Toyota)
• Сервисный мануал Toyota Camry 2006-2011 гг. (раздел "Система смазки и ГРМ")
• Справочник "Системы изменения фаз газораспределения VVT-i" (изд. "За рулем")
• Технический бюллетень TSB-0051-EN (диагностика кодов P0010-P0012)

Экспертные материалы

1. Методичка "Диагностика электромагнитных клапанов VVT-i" (учебный центр "Тойота Техник")
2. Статья "Распространенные неисправности системы VVT-i" (журнал "Автосервис")
3. Видеоинструкция по проверке соленоидов VVT-i (канал "Автоэлектрика PRO")
4. Форум технических специалистов Toyota Club Russia (архив обсуждений)

Видео: КЛАПАН VVT-i ПРОВЕРКА,ЧИСТКА, ПРОФИЛАКТИКА!


• Проверка стартера своими руками в гаражных условиях

• Обзор автомобиля КАМАЗ 4326

• Английское происхождение Range Rover - история легенды
