Расположение и замена топливного фильтра Lada Largus

Статья обновлена: 18.08.2025

Топливный фильтр – критически важный компонент системы питания двигателя Lada Largus. Он защищает мотор от абразивных частиц, воды и других загрязнений, присутствующих в горючем, предотвращая износ форсунок, топливного насоса и камеры сгорания.

Своевременная замена топливного фильтра на Ладе Ларгус – обязательная процедура для поддержания стабильной работы двигателя, экономии топлива и предотвращения дорогостоящих поломок. Эта статья детально объяснит, где именно расположен фильтр на вашем автомобиле и как правильно выполнить его замену самостоятельно.

Точное расположение топливного фильтра в конструкции Largus

В Lada Largus с бензиновыми двигателями K4M (1.6 л) и K7M (1.6 л 8 клапанов) топливный фильтр встроен в модуль топливного насоса. Модуль размещён внутри топливного бака, под задним диваном салона. Для доступа к нему необходимо демонтировать нижнюю часть задних сидений.

Фильтр представляет собой неразборный узел в пластиковом корпусе, интегрированный в насосную секцию. Он находится на всасывающем патрубке насоса перед входом в топливную магистраль двигателя. Замена требует снятия всего модуля насоса из бака.

Ключевые особенности расположения

Скрытый монтаж: Фильтр недоступен без разборки – отсутствует подкапотное или днищевое размещение.
Топливный бак: Точное место – левая (водительская) сторона бака под задним левым пассажирским сиденьем.
Конструкция модуля: Фильтрующий элемент объединён с насосом, регулятором давления и датчиком уровня топлива.

Компонент	Расположение относительно фильтра
Топливозаборник	Фильтр установлен непосредственно на его выходе
Электропроводка	Жгут подключён к разъёму на крышке модуля над фильтром
Топливные магистрали	Подающая и обратная трубки присоединены к штуцерам выше фильтра

Важно: На дизельных версиях Largus фильтр вынесен в моторный отсек, но такие модификации в РФ не поставлялись официально.

Инструменты и расходники для самостоятельной замены

Подготовьте все необходимое до начала работ. Работа с топливной системой требует осторожности: исключите источники открытого огня, обеспечьте проветривание помещения и используйте защитные перчатки с очками.

Для Lada Largus выбирайте оригинальный фильтр (артикул 8200609477) или проверенные аналоги (например, Bosch 0450905007, Mann WK 730). Убедитесь, что уплотнительные кольца входят в комплект фильтра – при их отсутствии приобретите отдельно.

Инструменты:

Набор ключей: рожковые/накидные на 10 мм, 12 мм, 17 мм
Трещотка с головками и удлинителем
Плоская отвертка (для ослабления хомутов)
Плоскогубцы
Домкрат и страховочные подставки
Защитные перчатки и очки
Емкость для слива остатков топлива (0,5-1 л)
Чистая ветошь

Расходные материалы:

Топливный фильтр (соответствующий модели Largus)
Уплотнительные кольца (2 шт., если не в комплекте)
Топливный шланг (1 м, опционально при повреждении старого)
Пластиковые хомуты (4-5 шт., на замену изношенным)

Пошаговый процесс замены топливного фильтра Lada Largus

Подготовьте новый оригинальный фильтр (например, 8200769477), защитные очки, перчатки, ключи на "10", "17" и торцовую головку на "19". Заглушите двигатель и снимите минусовую клемму с АКБ. Для безопасности стравите давление в топливной системе: нажмите клапан Шредера на топливной рампе под капотом, предварительно накрыв его ветошью.

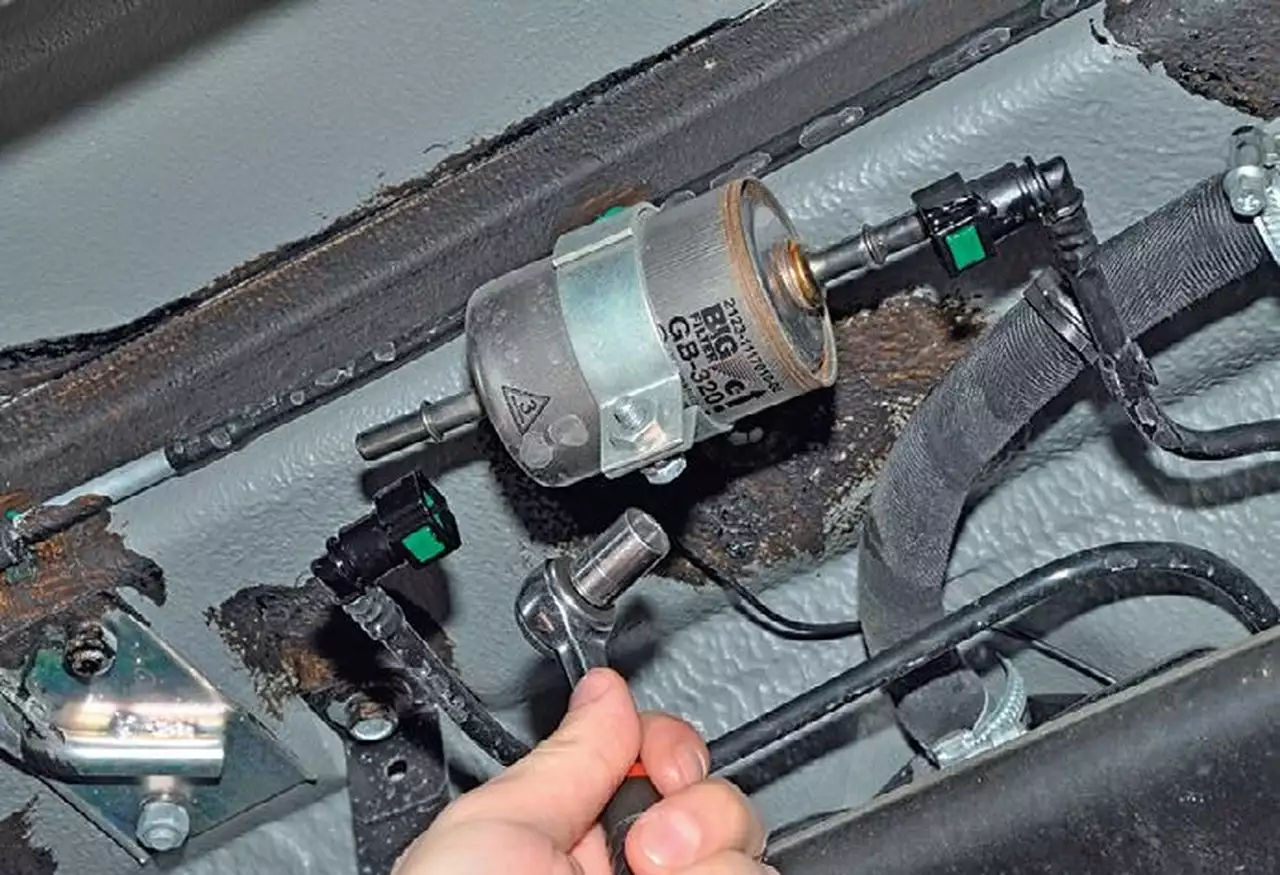

Поднимите заднюю часть автомобиля домкратом, установите на козлы или подставки. Обеспечьте свободный доступ к области под днищем между задними колесами, где расположен фильтр в металлическом кронштейне.

Последовательность работ

Отсоедините электрический разъем датчика давления топлива на корпусе фильтра.
Ослабьте хомуты крепления топливных трубок ключом на "10" (пластиковые защелки отжимаются отверткой).
Открутите болты крепления кронштейна (2 шт.) головкой на "19" или ключом на "17".
Снимите фильтр в сборе с кронштейном, аккуратно отсоединив трубки. Заткните их чистыми заглушками.
Перенесите датчик давления и кронштейн на новый фильтр, соблюдая ориентацию стрелки потока (должна указывать в сторону двигателя).
Установите узел на место, затяните болты кронштейна моментом 15-20 Н∙м.
Наденьте топливные трубки до щелчка фиксаторов, затяните хомуты.
Подключите разъем датчика и минусовую клемму АКБ.

Проверьте герметичность: включите зажигание на 10 секунд (без запуска двигателя) для создания давления. Осмотрите соединения на предмет подтеков. Запустите двигатель, дайте поработать 2-3 минуты, затем повторно проверьте стыки.

Проверка герметичности и особенности запуска после замены

После установки нового фильтра запустите двигатель и тщательно осмотрите все соединения топливной магистрали. Особое внимание уделите местам крепления шлангов к штуцерам фильтра и затяжке хомутов. Ищите любые следы протечек топлива – даже незначительное подтекание недопустимо.

При выявлении малейшей утечки немедленно заглушите мотор. Подтяните ослабленные хомуты, соблюдая осторожность, чтобы не повредить шланги. Повторно проверьте герметичность после запуска. Убедитесь, что топливопроводы не перекручены и не контактируют с подвижными элементами подкапотного пространства.

Особенности запуска двигателя

При первом запуске после замены возможны трудности: система питания заполняется топливом заново. Выполните следующие действия:

Включите зажигание на 5-7 секунд (без запуска стартера)
Дождитесь отключения топливного насоса (характерный звук жужжания прекратится)
Повторите цикл 2-3 раза для создания давления в системе
Запустите двигатель – он может схватывать дольше обычного

Если мотор не заводится с третьей попытки, проверьте:

Правильность подключения топливных шлангов (вход/выход фильтра)
Наличие искры и работоспособность датчиков
Целостность предохранителей топливного насоса (F5 и F16 в монтажном блоке)

Дайте двигателю поработать 3-5 минут на холостом ходу, затем проверьте обороты на прогреве и резко нажмите педаль газа – система должна реагировать без провалов. При появлении ошибок считайте коды диагностическим оборудованием.
