Расположение реостата печки автомобиля

Статья обновлена: 18.08.2025

Реостат печки – ключевой компонент системы отопления салона, регулирующий скорость вращения вентилятора.

Понимание его расположения критично для диагностики неисправностей обдува, замены узла и восстановления комфортной температуры в автомобиле.

Назначение реостата в системе отопления салона

Реостат в печке автомобиля выполняет функцию основного регулятора интенсивности обдува салона горячим воздухом. Он напрямую управляет скоростью вращения электродвигателя вентилятора отопителя, изменяя силу воздушного потока через радиатор печки.

Путем варьирования сопротивления в электрической цепи мотора, реостат позволяет плавно увеличивать или уменьшать количество подаваемого тепла. Это дает водителю точный контроль над микроклиматом без необходимости постоянной корректировки температуры охлаждающей жидкости.

Ключевые задачи реостата

Регулировка оборотов вентилятора: Снижение напряжения на двигателе через резисторную сборку уменьшает скорость крыльчатки, повышение – усиливает обдув.
Плавное изменение воздушного потока: Обеспечивает ступенчатую или бесступенчатую (в зависимости от конструкции) регулировку вместо работы вентилятора только на максимум/минимум.
Защита электроцепи: Рассеивает избыточную мощность в виде тепла, предотвращая перегрузку двигателя и проводки.

Принцип работы основан на законе Ома: увеличение сопротивления реостата снижает силу тока в цепи электродвигателя, что приводит к падению его мощности и скорости вращения. При минимальном сопротивлении вентилятор работает на полную производительность.

Положение регулятора	Действие реостата	Результат
MIN (1 скорость)	Максимальное сопротивление	Слабый обдув
Средние положения (2-3 скорости)	Частичное включение резисторов	Умеренный поток воздуха
MAX (4+ скорость)	Нулевое сопротивление (прямое питание)	Максимальная производительность вентилятора

Выход реостата из строя проявляется отказом регулировки скоростей (вентилятор работает только на максимуме или не включается вообще), перегревом блока резисторов или характерным запахом гари в салоне. Расположен модуль обычно за панелью приборов возле моторного отсека вентилятора.

Принцип работы реостата: как регулируется скорость вентилятора

Реостат в цепи вентилятора печки автомобиля работает как переменное сопротивление, включенное последовательно с электродвигателем. При повороте регулятора скорости на панели изменяется длина активной части резистивного элемента внутри реостата. Чем больше введенное сопротивление, тем ниже напряжение, подаваемое на обмотки двигателя.

Уменьшение напряжения напрямую влияет на силу тока в цепи и мощность электродвигателя. Снижение мощности приводит к уменьшению частоты вращения крыльчатки вентилятора, что уменьшает поток воздуха через радиатор отопителя. Максимальная скорость достигается при нулевом сопротивлении реостата, когда двигатель получает полное напряжение бортовой сети (12В или 24В).

Ключевые аспекты регулировки

Основные физические принципы процесса:

Закон Ома: I = U / R (Сила тока обратно пропорциональна сопротивлению)
Мощность двигателя: P = U × I (Снижение напряжения уменьшает мощность)
Тепловыделение: Избыточная энергия рассеивается реостатом в виде тепла

Типовая схема подключения:

Положение регулятора	Сопротивление реостата	Напряжение на двигателе	Эффект
Минимум (1)	Максимальное	3-5В	Минимальные обороты
Среднее (2-3)	Частичное	7-9В	Средняя скорость
Максимум (4-5)	0 Ом (байпас)	12В/24В	Полная мощность

На высоких скоростях реостат часто шунтируется контактами переключателя для предотвращения перегрева. Современные системы могут заменять реостат ШИМ-контроллером, который регулирует скорость импульсами напряжения без резистивных потерь.

Типичные признаки неисправности реостата печки

Реостат печки автомобиля отвечает за регулировку скорости вентилятора отопителя салона. Его поломка проявляется характерными симптомами, связанными с нарушением управления обдувом.

Отказ элемента приводит к частичной или полной потере контроля над интенсивностью воздушного потока. Распознать проблему можно по нескольким ключевым признакам.

Основные симптомы:

Вентилятор работает только на максимальной скорости – переключение на низкие или средние режимы не дает результата.
Отсутствие реакции на регулировку – скорость вращения "зависает" на одном уровне независимо от положения переключателя.
Полный отказ вентилятора – обдув отсутствует на всех режимах, включая максимальный.
Самопроизвольное изменение скорости – вентилятор хаотично переключает обороты без воздействия на ручку/кнопки.
Характерный запах горелой пластмассы из района блока печки при попытке изменить режим работы.
Искрение или треск в области переключателя скоростей при его использовании.

Важно: Аналогичные симптомы могут возникать при неисправностях самого вентилятора, предохранителя, проводки или управляющего блока. Точная диагностика требует проверки цепи питания и сопротивления реостата.

Основные места расположения реостата в автомобиле

Реостат печки, выполняющий функцию регулировки скорости вентилятора отопителя, монтируется в разных зонах салона в зависимости от конструкции системы климат-контроля и модели автомобиля. Его размещение всегда связано с необходимостью охлаждения резисторного блока потоком воздуха и удобством подключения к электропроводке.

Поиск устройства требует понимания его типичной локализации: чаще всего элемент интегрирован в воздуховоды или крепится рядом с электродвигателем вентилятора. Точное положение определяется схемой воздушных каналов и компоновкой моторного отсека салона.

Типовые точки установки

За перчаточным ящиком (бардачком) – наиболее распространённый вариант. После снятия бардачка реостат обнаруживается в нише воздуховода.
Под центральной консолью – крепится к корпусу отопителя или воздуховоду со стороны водительского/пассажирского пространства ног.
Рядом с электродвигателем вентилятора – в моторном блоке печки. Часто соединён с ним проводами напрямую или через короткий разъём.
В подкапотном пространстве – реже, на старых моделях. Монтируется у перегородки салона со стороны двигателя.

Поиск реостата печки в конкретной модели автомобиля: ключевые места

Локализация реостата отопителя зависит от компоновки салона и конструкции системы вентиляции. Производители размещают его в скрытых зонах, защищенных от влаги и механических повреждений, обычно вблизи блока печки или органов управления.

Точное расположение определяется маркой, моделью и годом выпуска авто. Различия встречаются даже между модификациями одного поколения, поэтому универсальной схемы не существует.

Основные зоны поиска

За панелью приборов со стороны водителя: снимите защитный кожух под рулевой колонкой или декоративные накладки. В 70% моделей (например, Lada Granta, Volkswagen Polo) реостат крепится к корпусу отопителя над педальным узлом.
За бардачком: после извлечения перчаточного ящика проверьте пространство возле воздуховодов. Характерно для Kia Rio, Hyundai Solaris.
Под центральной консолью: демонтируйте боковые накладки тоннеля между сиденьями. Актуально для кроссоверов (Toyota RAV4, Nissan X-Trail).
В подкапотном пространстве: ищите на корпусе испарителя или возле монтажного блока. Редкое решение (старые UAZ Patriot).

Модель	Типовое расположение	Особенности доступа

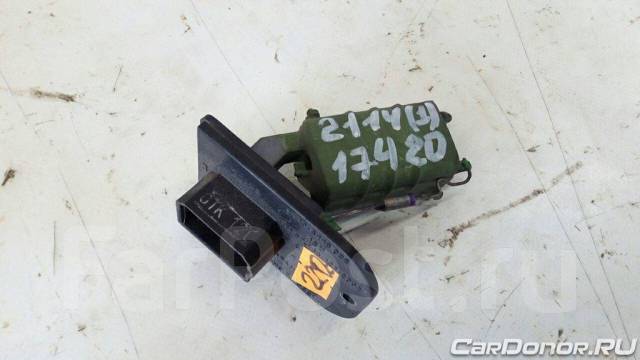

ВАЗ 2114	За торпедой, справа от рулевой колонки	Требуется снять нижнюю панель и защиту рулевой колонки
Ford Focus 2	За бардачком, на корпусе вентилятора	Бардачок снимается без инструментов
Renault Logan	Над педалью газа, под пластиковой накладкой	Доступ через люк после снятия крепежных винтов

Для точной идентификации используйте электросхемы конкретной модификации в руководстве по ремонту. При отсутствии документации изучите тематические форумы: владельцы часто публикуют фотоотчеты с пометкой года выпуска и типа кузова.

Порядок безопасного доступа к реостату для замены

Отключите отрицательную клемму аккумулятора для исключения риска короткого замыкания и поражения током. Дождитесь полного остывания элементов системы отопления во избежание ожогов.

Определите точное расположение реостата в салоне согласно руководству по эксплуатации конкретной модели авто. Подготовьте необходимые инструменты: крестовую/плоскую отвертку, трещотку с удлинителем, защитные перчатки и фонарик.

Последовательность демонтажа

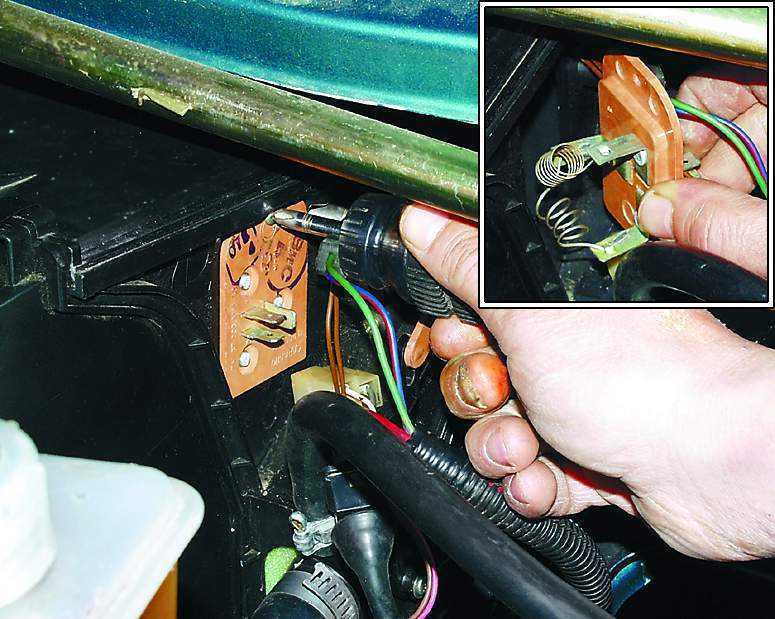

Снимите декоративные панели управления печкой, аккуратно поддевая их пластиковой картой

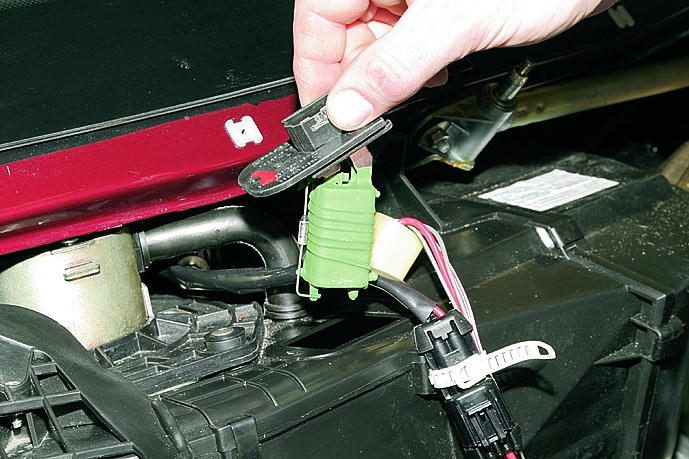

Открутите крепежные винты/саморезы, фиксирующие блок регулятора скорости вентилятора
Извлеките реостат из посадочного гнезда, отсоединив разъемы проводки методом нажатия на фиксаторы
Проверьте маркировку старого реостата для корректного подбора нового компонента

Критические предостережения:

Не прилагайте избыточных усилий при отсоединении разъемов – риск поломки пластиковых защелок
Изолируйте оголенные контакты демонтированного реостата во избежание случайного замыкания
Фиксируйте снятые винты в магнитном лотке для предотвращения их потери

Этап установки	Контрольный признак
Подключение разъемов	Характерный щелчок фиксаторов
Пробный запуск системы	Плавное изменение скорости вентилятора на всех режимах
