Распределительный вал - устройство и задачи

Статья обновлена: 18.08.2025

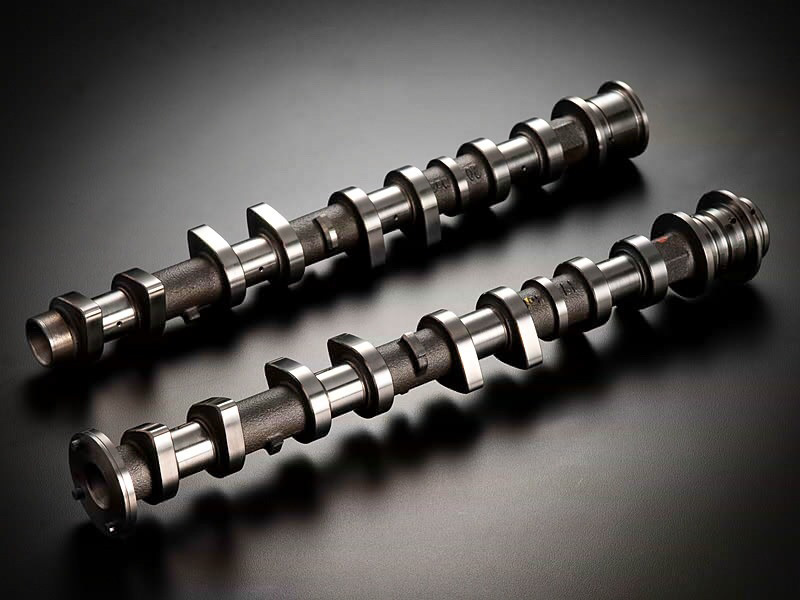

Распределительный вал – ключевой компонент газораспределительного механизма (ГРМ) в поршневых двигателях внутреннего сгорания. Его конструкция и работа напрямую определяют характер двигателя, влияя на мощность, топливную экономичность и экологические параметры.

Основная функция распредвала – синхронизированное открытие и закрытие впускных и выпускных клапанов цилиндров в строгом соответствии с тактами работы двигателя. Это достигается за счет профильных кулачков, воздействующих на толкатели клапанов через механические, гидравлические или роликовые элементы.

Основное назначение в двигателе внутреннего сгорания

Распредвал выполняет критическую функцию синхронизации работы клапанов с тактами двигателя. Через кулачковый механизм он преобразует вращательное движение вала в возвратно-поступательные перемещения толкателей, коромысел или клапанов. Это обеспечивает своевременное открытие/закрытие впускных и выпускных клапанов в строгом соответствии с положением поршней.

Точность фаз газораспределения напрямую влияет на эффективность двигателя: оптимизирует наполнение цилиндров топливно-воздушной смесью, полноту сгорания и удаление отработавших газов. Нарушение синхронизации (например, при растяжении ремня ГРМ) вызывает снижение мощности, перерасход топлива, детонацию или механические повреждения клапанов и поршней.

Конкретные задачи распредвала:

Управление циклами впуска/выпуска: Открытие впускных клапанов для подачи смеси в цилиндр на такте впуска и выпускных – для отвода газов на такте выпуска.
Контроль продолжительности открытия: Определение точного временного интервала, в течение которого клапаны остаются открытыми для максимального наполнения/очистки цилиндров.
Синхронизация с коленвалом: Согласование углового положения с оборотами коленчатого вала через ремень/цепь ГРМ для сохранения цикличности работы.
Обеспечение герметичности камеры сгорания: Полное закрытие клапанов во время тактов сжатия и рабочего хода.

Как кулачки управляют клапанами

Кулачки распредвала представляют собой асимметричные выступы на его поверхности, каждый из которых отвечает за управление конкретным клапаном (впускным или выпускным). При вращении распредвала кулачок воздействует на толкатель, коромысло или непосредственно на клапан через гидрокомпенсатор, преобразуя вращательное движение в возвратно-поступательное.

Форма кулачка (его профиль) строго рассчитана и определяет следующие параметры работы клапана:

Момент начала открытия и конца закрытия клапана относительно положения поршня.
Высоту подъема клапана (максимальное расстояние, на которое клапан отходит от седла).
Скорость открытия/закрытия и время удержания в полностью открытом состоянии (длительность фазы газораспределения).

Когда выступ кулачка поворачивается к толкателю, он нажимает на него, преодолевая сопротивление пружины клапана и открывая его. По мере дальнейшего вращения вала выступ смещается, давление на толкатель ослабевает, и пружина клапана возвращает его в закрытое положение. Таким образом, один полный оборот распредвала обеспечивает цикл открытия и закрытия для всех клапанов в цилиндре.

Расположение распредвала в головке блока цилиндров

В современных двигателях внутреннего сгорания распредвал чаще всего размещается непосредственно в головке блока цилиндров (ГБЦ). Такая конструкция называется верхневальной (Overhead Camshaft, OHC). При этом кулачки вала контактируют с клапанным механизмом либо напрямую, либо через короткие коромысла или толкатели.

Такое расположение минимизирует количество подвижных элементов между распредвалом и клапанами. Это позволяет снизить инерционные нагрузки и повысить точность срабатывания газораспределительного механизма, особенно на высоких оборотах. Кроме того, компоновка упрощает конструкцию привода клапанов и снижает общую массу механизма.

Конфигурации верхневального расположения

SOHC (Single Overhead Camshaft): Один распредвал управляет всеми клапанами цилиндров через коромысла. Типично для двигателей с 2-3 клапанами на цилиндр.
DOHC (Double Overhead Camshaft): Два параллельных распредвала (отдельно для впускных и выпускных клапанов). Позволяет реализовать схемы с 4-5 клапанами на цилиндр и VVT-системами.

Параметр	SOHC	DOHC
Количество валов	1	2
Макс. клапанов на цилиндр	3	5
Сложность конструкции	Ниже	Выше
Потенциал форсировки	Ограниченный	Высокий

Крепление вала осуществляется в постелях ГБЦ через подшипники скольжения. Привод осуществляется цепью или ремнем ГРМ от коленчатого вала. Такая схема обеспечивает компактность, снижение шума и вибраций по сравнению с нижним расположением распредвала.

Разница между нижнеклапанными и верхневальными двигателями

В нижнеклапанных двигателях (типа Side-valve) распределительный вал расположен в блоке цилиндров, а клапаны установлены рядом с цилиндрами, также внутри блока. Такая компоновка упрощает конструкцию: привод клапанов осуществляется напрямую через толкатели, без дополнительных звеньев. Однако газораспределение в этой схеме менее эффективно из-за извилистых каналов впуска/выпуска, что ограничивает пропускную способность и создает повышенное сопротивление потоку газов.

Верхневальные двигатели (OHC) размещают распределительный вал в головке блока цилиндров, непосредственно над клапанами. Это позволяет использовать короткие и прямые впускные/выпускные каналы, а привод клапанов осуществляется через рычаги (рокеры) или коромысла. Такая конструкция обеспечивает точное управление фазами газораспределения, но требует сложного механизма передачи вращения от коленвала к распредвалу (цепь, ремень или шестерни).

Ключевые отличия

Критерий	Нижнеклапанный двигатель	Верхневальный двигатель (OHC)
Расположение распредвала	В блоке цилиндров	В головке блока цилиндров
Сложность конструкции	Проще, минимум деталей	Сложнее, требует привода (ремень/цепь)
Эффективность ГРМ	Низкая (длинные изогнутые каналы)	Высокая (короткие прямые каналы)
Макс. мощность/обороты	Ограничены (низкая скорость газообмена)	Выше (оптимизированное наполнение цилиндров)
Шумность работы	Меньше (отсутствуют сложные передачи)	Выше (шум цепи/ремня ГРМ, коромысел)
Применение	Устаревшие модели, маломощные агрегаты	Современные автомобили, высокооборотные моторы

Обзор систем SOHC и DOHC

Система SOHC (Single Overhead Camshaft) использует один распределительный вал, расположенный в головке блока цилиндров. Этот вал управляет как впускными, так и выпускными клапанами через коромысла или толкатели. Конструкция отличается простотой, компактностью и меньшим весом, что снижает производственные затраты и упрощает обслуживание.

В системе DOHC (Double Overhead Camshaft) применяются два отдельных распредвала: один контролирует впускные клапаны, другой – выпускные. Такая схема обеспечивает прямое воздействие на клапаны через гидрокомпенсаторы или короткие рычаги, исключая промежуточные элементы. Это позволяет увеличить количество клапанов на цилиндр и оптимизировать форму камеры сгорания.

Ключевые отличия и особенности

Параметр	SOHC	DOHC
Количество распредвалов	1	2
Тип привода клапанов	Коромысла/толкатели	Прямое воздействие
Макс. клапанов на цилиндр	Обычно 2-3	4-5
Гибкость настройки фаз	Ограниченная	Высокая

Преимущества SOHC:

Меньшая стоимость производства и ремонта
Компактность и сниженная шумность
Эффективность на низких и средних оборотах

Преимущества DOHC:

Возможность установки систем изменения фаз газораспределения (VVT)
Улучшенное наполнение цилиндров на высоких оборотах
Повышенная мощность и топливная экономичность

Выбор между SOHC и DOHC зависит от целевого назначения двигателя: SOHC чаще применяется в бюджетных и экономичных силовых агрегатах, тогда как DOHC доминирует в высокопроизводительных и современных экологичных моторах благодаря технологической гибкости.

Привод распредвала: цепь, ремень или шестерни

Привод распредвала обеспечивает синхронное вращение коленчатого и распределительного валов, гарантируя точное открытие/закрытие клапанов в соответствии с тактами двигателя. Он передает крутящий момент от коленвала к распредвалу через механическую связь, сохраняя их взаимное положение.

Надежность привода критична: его поломка вызывает столкновение поршней с клапанами, что приводит к капитальному ремонту силового агрегата. Конструктивно используются три основных типа передачи, каждый с уникальными характеристиками.

Типы приводов распредвала

Цепной привод отличается металлической роликовой цепью (одно- или двухрядной). Преимущества – высокая износостойкость и ресурс (150–300 тыс. км), устойчивость к нагрузкам. Недостатки: шумность, необходимость натяжителей и успокоителей, дороговизна замены.

Ременной привод использует зубчатый полимерный ремень. Основные плюсы – низкая шумность и стоимость компонентов. Минусы: ограниченный ресурс (60–120 тыс. км), чувствительность к маслу, перепадам температур и механическим повреждениям. Требует регулярной замены.

Шестеренчатая передача применяет прямую зубчатую связь валов. Характеризуется максимальной надежностью, бесшумностью и точностью фаз газораспределения. Недостатки: сложная конструкция, увеличенные габариты двигателя, высокая стоимость производства. Чаще встречается в спецтехнике и дизельных ДВС.

Тип	Ресурс	Шумность	Стоимость обслуживания
Цепь	150–300 тыс. км	Средняя/высокая	Высокая
Ремень	60–120 тыс. км	Низкая	Низкая
Шестерни	Срок службы ДВС	Минимальная	Очень высокая

Выбор типа привода производители осуществляют на основе компромисса между долговечностью, уровнем шума и себестоимостью сборки. Современные тенденции включают гибридные решения, например, цепь с гидронатяжителями или ремни из армированных материалов, расширяющие эксплуатационные пределы.

Влияние формы кулачков на характеристики мотора

Конфигурация кулачков распредвала напрямую определяет степень открытия клапанов, продолжительность их работы и момент начала/окончания цикла. Эти параметры влияют на объем воздушно-топливной смеси, поступающей в цилиндры, и эффективность удаления отработавших газов, что формирует ключевые показатели двигателя: мощность, крутящий момент и топливную экономичность.

Геометрия профиля кулачка (высота подъема, угол наклона, радиус закругления) создает компромисс между низко- и высокооборотными режимами. Агрессивные кулачки с резким подъемом и большей высотой улучшают наполнение цилиндров на высоких оборотах, но снижают стабильность холостого хода и приемистость на низах. Пологие профили обеспечивают плавную работу на малых оборотах, но ограничивают максимальную мощность.

Ключевые аспекты влияния

Основные характеристики кулачков:

Высота подъема клапана (Lift): Максимальное расстояние, на которое клапан отходит от седла. Увеличение подъема улучшает пропускную способность, но требует усиленных пружин.
Продолжительность фазы (Duration): Время (в градусах поворота коленвала), когда клапан остается открытым. Длительные фазы повышают мощность на высоких оборотах, сокращая её на низких.
Фазировка (Timing): Точки открытия/закрытия клапанов относительно положения поршня (например, раннее закрытие впускного клапана снижает "обратный выброс" смеси).

Оптимальная форма кулачка зависит от целевого применения:

Тип профиля	Преимущества	Недостатки	Использование
Симметричный	Плавная работа, стабильный холостой ход	Ограниченный потенциал на высоких оборотах	Стандартные двигатели, эконом-режим
Асимметричный	Быстрое открытие/медленное закрытие улучшает наполнение	Сложность изготовления, шумность	Спортивные и тюнинговые моторы
Остроконечный ("острый")	Максимальная производительность на высоких оборотах	Высокие нагрузки на ГРМ, вибрации	Гоночные двигатели

Инженеры балансируют эти параметры, учитывая:

Требуемый диапазон оборотов (низкий/средний/высокий).
Жесткость клапанных пружин (для предотвращения "зависания" клапанов).
Компромисс между мощностью, расходом топлива и экологичностью.

Ключевые параметры: фазы и высота подъема клапана

Фазы газораспределения определяют моменты открытия и закрытия клапанов относительно положения поршня в цилиндре. Они задаются углами поворота коленчатого вала и напрямую влияют на эффективность наполнения цилиндров топливно-воздушной смесью и удаления отработавших газов.

Высота подъема клапана – это максимальное расстояние, на которое клапан отходит от седла при открытии. Этот параметр регулируется профилем кулачков распредвала и определяет пропускную способность газовых каналов: чем выше подъем, тем больше сечение для прохода газов, что критично для мощностных режимов.

Особенности влияния параметров

Фазы газораспределения:

Раннее открытие впускного клапана – начинается до прихода поршня в ВМТ, использует разрежение для запуска смеси.
Позднее закрытие впускного клапана – происходит после НМТ, использует инерцию потока для дозарядки цилиндра.
Опережение открытия выпускного клапана – снижает сопротивление поршня при выпуске.
Запаздывание закрытия выпускного клапана – улучшает очистку цилиндра за счет инерции выхлопных газов.

Высота подъема:

Стандартные двигатели – 8-10 мм (баланс надежности и производительности).
Тюнинговые распредвалы – до 15 мм (максимальная подача топлива/воздуха для мощности).
Ограничения – чрезмерный подъем увеличивает ударные нагрузки и износ ГРМ.

Параметр	Влияние на работу двигателя
Увеличение перекрытия фаз	Рост мощности на высоких оборотах, ухудшение стабильности ХХ
Уменьшение перекрытия фаз	Улучшение тяги на низких оборотах, стабильность ХХ
Рост высоты подъема	Повышение пиковой мощности (особенно >5000 об/мин)
Снижение высоты подъема	Улучшение топливной экономичности на средних оборотах

Роль опорных шеек и сальников

Опорные шейки распределительного вала представляют собой тщательно обработанные цилиндрические поверхности увеличенного диаметра, расположенные по его длине. Они служат основными точками вращения вала и устанавливаются в специально подготовленные посадочные места – постели, расположенные в головке блока цилиндров двигателя. Эти шейки работают в паре с подшипниками скольжения (вкладышами), обеспечивая минимальное трение при вращении.

Для надежной работы опорные шейки подвергаются термической обработке (закалке) и высокоточной шлифовке для достижения идеальной геометрии и чистоты поверхности. Между постелями блока и шейками вала создается тонкий слой моторного масла под давлением, который обеспечивает гидродинамическое трение и отводит избыточное тепло, предотвращая заклинивание вала и его быстрый износ.

Функции и важность опорных шеек:

Обеспечение точного вращения: Шейки задают ось вращения распредвала, гарантируя строгое соблюдение фаз газораспределения и точное позиционирование кулачков относительно клапанов.
Восприятие нагрузок: Они воспринимают значительные переменные нагрузки от усилий клапанных пружин, передающихся через кулачки, а также осевые усилия.
Минимизация трения и износа: В паре с масляной пленкой и подшипниками скольжения обеспечивают минимальное трение, высокую долговечность и плавность хода.
Поддержание соосности: Правильная геометрия и расположение шеек критически важны для соосности всего вала, предотвращения его прогибов и биения.

Назначение и роль сальников:

Сальники (маслосъемные уплотнения) – это ключевые элементы, предотвращающие утечку моторного масла из зон вращения распредвала наружу двигателя и попадание грязи внутрь. Обычно их устанавливают на переднем и заднем концах распредвала, где он выходит из корпуса головки блока цилиндров.

Передний сальник часто расположен за шестерней или шкивом привода распредвала и уплотняет вал перед крышкой ГРМ. Задний сальник уплотняет торец вала, обращенный в сторону маховика (в заднеприводных компоновках) или в сторону ремня/цепи ГРМ другого ряда цилиндров (в V-образных двигателях). Износ сальников приводит к течам масла, загрязнению ремня/цепи ГРМ, подтекам на двигателе и снижению уровня масла.

Элемент	Основная Функция	Последствия неисправности
Опорные шейки	Точное вращение вала в подшипниках скольжения с минимальным трением под давлением масла.	Биение вала, нарушение фаз ГРМ, повышенный шум, ускоренный износ, возможное заклинивание.
Сальники (передний/задний)	Герметизация торцов вала, предотвращение утечек масла из ГБЦ.	Течи масла, загрязнение привода ГРМ, падение уровня масла, риск возгорания.

Материалы изготовления распредвалов

Распределительные валы испытывают высокие циклические нагрузки, трение и ударные воздействия от кулачков, взаимодействующих с толкателями клапанов. Эти условия требуют применения материалов с исключительной износостойкостью, усталостной прочностью и способностью сохранять геометрическую точность при длительной эксплуатации в агрессивной среде моторного масла и высоких температурах.

Основным материалом для серийных распредвалов служат специализированные легированные стали. Они обеспечивают оптимальный баланс между технологичностью обработки, себестоимостью и необходимыми эксплуатационными характеристиками. Для достижения требуемой твердости поверхности и вязкости сердцевины обязательной финальной операцией является термическая или химико-термическая обработка.

Типичные материалы и методы упрочнения

Наиболее распространены следующие сплавы и технологии:

Углеродистые и легированные стали (марки 40, 45, 40Х, 18ХГТ): Основной выбор для массового производства. После механической обработки валы подвергают объемной закалке или поверхностной закалке ТВЧ (токами высокой частоты) для создания твердого поверхностного слоя.
Чугун: Используется высокопрочный чугун с шаровидным графитом (например, ВЧ60, ВЧ80). Его преимущество - хорошие антифрикционные свойства и демпфирующая способность, а также меньшая стоимость по сравнению со стальными кованными валами. Часто применяется для чугунных валов в блоке цилиндров (OHV).
Азотируемые стали (38ХМЮА): Для высоконагруженных двигателей. Проходят азотирование - насыщение поверхностного слоя азотом. Это создает чрезвычайно твердый и износостойкий слой с минимальными деформациями.
Цементуемые стали (20Х, 20ХНМ, 18ХГТ): Подвергаются цементации (науглероживанию) с последующей закалкой. Глубокий упрочненный слой обеспечивает высокую контактную прочность и сопротивление усталости кулачков.

Ключевые поверхности распредвала, подвергаемые упрочнению:

Кулачки: Основная рабочая поверхность, контактирующая с толкателями/рокерами.
Опорные шейки: Обеспечивают вращение вала в постелях головки или блока цилиндров.
Эксцентрик привода топливного насоса: На некоторых конструкциях.

Материал	Метод упрочнения	Твердость поверхности (HRC)	Основные применения
Сталь 40Х, 45	Закалка ТВЧ	52-60	Стандартные серийные двигатели
Чугун ВЧ60, ВЧ80	Отливка + закалка ТВЧ/отбел	45-55	Бюджетные двигатели, валы в блоке (OHV)
Сталь 38ХМЮА	Азотирование	60-67 (HV)	Высокофорсированные, дизельные, спортивные двигатели
Сталь 20Х, 18ХГТ	Цементация + закалка	58-63	Высоконагруженные двигатели, гоночные приложения

Выбор конкретного материала и технологии упрочнения определяется конструкцией двигателя, уровнем нагрузок, требованиями к ресурсу и стоимостью производства. Современные материалы и методы обработки позволяют создавать распредвалы, надежно работающие на протяжении всего срока службы двигателя.

Процесс термической обработки поверхности

Термическая обработка поверхности распредвала направлена на формирование износостойкого слоя при сохранении вязкой сердцевины. Этот процесс критичен для долговечности кулачков и шеек вала, испытывающих постоянные ударные нагрузки и трение.

Основные методы включают локальное упрочнение рабочих поверхностей без изменения химического состава материала. Выбор технологии зависит от конструкции распредвала, материала и требуемых эксплуатационных характеристик готового изделия.

Распространённые методы обработки

Закалка ТВЧ (Токи Высокой Частоты): Быстрый нагрев поверхности индукционными токами с последующим охлаждением. Создаёт твёрдый поверхностный слой (до 60 HRC) глубиной 2-5 мм.
Лазерная закалка: Точечное воздействие лазерным лучом для упрочнения сложных профилей кулачков с минимальной деформацией.
Азотирование: Насыщение поверхности азотом в газовой среде при температуре 500-600°C. Формирует износостойкий слой (до 1200 HV) глубиной 0,2-0,8 мм.

Результатом обработки становится повышение микротвёрдости поверхности, увеличение сопротивления усталости и задирам. Контроль качества включает проверку твёрдости, глубины упрочнённого слоя и отсутствия трещин.

Расчет нагрузки на кулачки при работе

Нагрузка на кулачки распределительного вала возникает при открытии клапанов и преодолении сопротивления пружин. Основными источниками усилия являются: сила упругости клапанных пружин, стремящихся вернуть клапан в закрытое положение, и инерционные силы подвижных элементов ГРМ. Эти факторы действуют совместно, создавая переменное механическое напряжение на поверхность кулачка.

Пиковые нагрузки достигаются в моменты максимального ускорения клапанного механизма. На высоких оборотах двигателя инерционная составляющая резко возрастает, так как сила инерции пропорциональна квадрату угловой скорости распредвала. Это требует точного расчета для исключения деформации кулачков, заклинивания или ускоренного износа.

Ключевые факторы нагрузки

Усилие пружины (F_пр): Определяется жесткостью пружины и степенью её сжатия: F_пр = k · x, где k – коэффициент жесткости, x – величина деформации.
Инерционная сила (F_ин): Рассчитывается по формуле: F_ин = m · a, где m – приведенная масса клапанного механизма (клапан, толкатель, коромысло), a – ускорение, заданное профилем кулачка.
Сила трения: Дополнительное сопротивление в направляющих втулках клапанов и опорах коромысел.

Суммарная нагрузка на кулачок вычисляется как: F_сум = F_пр + F_ин + F_тр. Максимальное значение наблюдается при достижении клапаном середины подъема, где ускорение и деформация пружины максимальны. Для точного моделирования используют диаграммы ускорений, построенные на основе геометрии кулачкового профиля.

Режим работы	Доминирующая сила	Особенности расчета
Низкие обороты	F_пр (до 70%)	Инерцией пренебрегают, учитывают статическое сжатие пружин
Средние обороты	F_пр + F_ин	Требуется динамический анализ с учетом кривой ускорений
Высокие обороты	F_ин (до 85%)	Критичен резонанс пружин, риск "зависания" клапанов

Результаты расчета определяют требования к материалам (износостойкость, усталостная прочность) и технологии упрочнения рабочих поверхностей кулачков. Особое внимание уделяется предотвращению контактных напряжений, превышающих предел выносливости стали, что вызывает образование усталостных трещин и выкрашивание металла.

Системы изменения фаз газораспределения

Эти системы динамически корректируют моменты открытия/закрытия клапанов в зависимости от режима работы двигателя. Традиционный распредвал обеспечивает фиксированные фазы, оптимальные лишь для узкого диапазона оборотов. Технология изменения фаз позволяет адаптировать газообмен под конкретные нагрузки и скорости вращения коленвала.

Принцип основан на механическом или гидравлическом смещении распредвала относительно приводной шестерни. Это изменяет угловое положение кулачков, сдвигая начало и конец рабочего цикла клапанов. Управление осуществляется через электронный блок, получающий данные от датчиков положения коленвала, распредвала и нагрузки.

Типы и реализация систем

Основные разновидности по способу регулировки:

Фазовращатели на впуске: регулируют только впускные клапаны, улучшая наполнение цилиндров
Двухвальные системы: независимое управление впускным и выпускным распредвалами
Бесступенчатые механизмы: плавная регулировка угла в диапазоне 20-50°
Ступенчатые системы: фиксированные положения для низких/высоких оборотов

Технология	Принцип действия	Примеры применения
Гидравлические фазовращатели	Масляное давление смещает ротор относительно корпуса	VVT-i (Toyota), VANOS (BMW)
Электромагнитные системы	Штоки с соленоидами напрямую двигают распредвалы	MultiAir (Stellantis), VVEL (Nissan)

Ключевые преимущества: повышение крутящего момента на низких оборотах до 15%, рост мощности на высоких оборотах, снижение расхода топлива на 5-7%, соответствие экологическим стандартам за счет оптимизации выхлопа. Современные двигатели часто комбинируют изменение фаз с регулировкой высоты подъема клапанов для максимальной эффективности.

Признаки износа кулачков распредвала

Износ кулачков распредвала возникает из-за постоянного трения о толкатели клапанов, особенно при недостаточной смазке или загрязнении масла. Поверхность кулачков постепенно теряет геометрическую точность, что нарушает синхронизацию газораспределительного механизма.

Основными причинами ускоренного износа являются: использование некачественного моторного масла, несвоевременная его замена, перегрев двигателя, а также естественный износ при большом пробеге. Деформация или микротрещины на поверхности кулачков приводят к серьезным сбоям в работе ДВС.

Характерные симптомы износа

Стук или щелчки в верхней части двигателя, усиливающиеся при повышении оборотов
Падение мощности и динамики разгона из-за нарушения фаз газораспределения
Неустойчивая работа на холостом ходу с периодическими пропусками зажигания
Увеличение расхода топлива на 10-15% без других явных причин
Затрудненный запуск двигателя, особенно "на холодную"

Для точной диагностики требуется визуальный осмотр кулачков через отверстия под клапанную крышку с помощью эндоскопа. Критическими дефектами считаются:

Задиры или глубокие царапины на рабочих гранях
Выработка в виде впадины на вершине профиля
Конусообразная деформация боковых поверхностей
Отслоение антифрикционного покрытия

При замерах микрометром допустимый износ не должен превышать:

Параметр	Новый вал	Критичный износ
Высота кулачка	40.0-42.5 мм	-0.5 мм
Овальность профиля	0 мм	>0.1 мм
Боковой зазор	0.05-0.15 мм	>0.3 мм

Игнорирование симптомов приводит к разрушению толкателей клапанов, заклиниванию гидрокомпенсаторов и повреждению постелей распредвала. При сильной выработке требуется замена распредвала вместе с сопряженными компонентами ГРМ.

Последствия проскакивания ремня ГРМ

Проскакивание ремня ГРМ приводит к нарушению синхронизации работы коленчатого и распределительного валов. В результате фазы газораспределения смещаются относительно тактов работы поршневой группы.

Самые тяжелые последствия возникают при столкновении поршней с открытыми клапанами. Поршень движется к верхней мертвой точке в такте сжатия, а клапан остается опущенным в цилиндр из-за неправильного положения распредвала.

Типичные повреждения двигателя

Деформация клапанов – стержни гнутся при ударе поршня
Разрушение направляющих втулок – поврежденные клапаны разрушают посадочные места
Прогиб шатунов – при сильном ударе стержни шатунов получают остаточную деформацию
Трещины в поршнях – ударная нагрузка повреждает днища поршней

В интерференционных двигателях (где зазоры между клапанами и поршнями минимальны) последствия всегда катастрофичны – требуется капитальный ремонт или замена силового агрегата. Даже в неинтерференционных моторах возможны:

Задиры на зеркале цилиндров от обломков
Повреждение седел клапанов
Деформация распредвала из-за ударных нагрузок

Тип двигателя	Характер повреждений
Интерференционный	Разрушение клапанов, поршней, шатунов
Неинтерференционный	Остановка двигателя, реже – деформация клапанов

Сопутствующие проблемы включают повреждение цепи/ремня ГРМ, обрыв зубьев шестерен распредвала, разрушение натяжителей и успокоителей. Экономический ущерб усугубляется необходимостью замены всех смежных компонентов газораспределительного механизма.

Дефектовка и замер биения вала

Дефектовка распредвала включает визуальный осмотр и инструментальную диагностику для выявления механических повреждений: трещин, сколов, царапин на кулачках и шейках, износа опорных поверхностей и деформации посадочных мест под шестерни или шкивы. Обязательно проверяют состояние масляных каналов и резьбовых отверстий, исключая засоры или повреждения.

Замер биения – критически важная процедура для оценки геометрической целостности вала. Превышение допустимого биения приводит к ускоренному износу подшипников, нарушению фаз газораспределения, вибрациям и снижению компрессии. Для точности измерений вал фиксируют в центрах или V-образных призмах, исключая влияние собственного веса.

Методика контроля

Последовательность выполнения замеров:

Установите индикаторную стойку с часового типа на неподвижное основание.
Расположите измерительный наконечник индикатора перпендикулярно оси вала в контрольных точках: центральные шейки, зоны возле опор, концевые участки.
Проворачивайте вал на 360°, фиксируя максимальное и минимальное показания индикатора. Разница значений – величина биения.

Критерии оценки:

Допустимое биение для серийных двигателей: 0,03–0,05 мм
Для форсированных моторов: не более 0,02 мм
Превышение нормы требует правки вала на гидропрессе или замены.

Тип дефекта	Метод выявления	Последствия игнорирования
Осевое биение	Замер у торцов вала	Разрушение упорных подшипников
Радиальное биение шеек	Контроль в средней точке каждой шейки	Масляное голодание, задиры
Деформация кулачков	Шаблон или микрометр	Снижение мощности, детонация

При обнаружении трещин любой глубины или остаточной деформации после правки вал подлежит утилизации. Комплексная дефектовка с замером биения гарантирует точную работу ГРМ и предотвращает критические поломки двигателя.

Шлифовка шеек при ремонте

Шлифовка шеек распредвала является обязательной операцией при восстановлении изношенных или повреждённых опорных поверхностей. Необходимость возникает при появлении задиров, выработки, овальности или превышении допустимых зазоров в подшипниках скольжения. Цель процедуры – возвращение шейкам правильной геометрической формы (цилиндричности), требуемой шероховатости поверхности и точного номинального размера для обеспечения нормальной работы газораспределительного механизма.

Процесс выполняется на круглошлифовальных станках с использованием алмазных или эльборовых кругов. Вал устанавливается в центрах станка или специальных оправках, обеспечивающих точное позиционирование и отсутствие биения. Шлифование ведётся с последовательным уменьшением диаметра шейки на ремонтные размеры (обычно предусмотрено несколько ремонтных ступеней с шагом 0,25 мм или 0,5 мм). Контроль размеров и формы осуществляется микрометрами, скобами и индикаторными приборами.

Ключевые аспекты шлифовки

Подготовка:

Дефектовка – определение степени износа, биения, наличия трещин (магнитопорошковый метод).
Правка центровых фасок (при необходимости) – для точной установки вала в центрах станка.
Подбор ремонтного размера – на основе замеров и доступных вкладышей.

Технология шлифования:

Соблюдение режимов резания (скорость вращения вала и круга, глубина шлифования, поперечная подача).
Обеспечение плавного врезания круга для предотвращения прижогов.
Охлаждение обрабатываемой зоны СОЖ для отвода тепла и удаления абразивной пыли.

Контроль качества:

Параметр	Метод контроля	Требования
Диаметр шейки	Микрометр, предел. калибр	Соответствие ремонтному размеру, допуск (обычно ±0,01 мм)
Овальность и конусность	Микрометр в 2-х сечениях/3-х плоскостях	Не более 0,005-0,008 мм
Шероховатость поверхности	Профилометр, образцы шероховатости	Ra 0,16 - 0,32 мкм (не выше)

После шлифовки:

Тщательная промывка вала для удаления абразивных частиц.
Проверка соосности всех шеек.
Подбор вкладышей подшипников соответствующего ремонтного размера.

Спортивные распредвалы для тюнинга

Спортивные распредвалы отличаются от серийных измененной геометрией кулачков, что напрямую влияет на фазы газораспределения. Основная цель – оптимизировать наполнение цилиндров топливно-воздушной смесью на определенных режимах работы двигателя. Это достигается за счет увеличения высоты подъема клапанов (lift) и расширения временных интервалов их открытия (duration).

Профиль кулачков в таких валах проектируется для максимальной объемной эффективности (VE) на высоких оборотах. Увеличенное перекрытие клапанов (одновременное открытие впускных и выпускных клапанов) улучшает продувку цилиндров, но снижает стабильность холостого хода и крутящий момент на низких оборотах. Требуется комплексная доработка сопутствующих систем: установка усиленных пружин, регулируемых шестерен, настройка ЭБУ.

Ключевые особенности спортивных валов:

Тип профиля:
- Низовые (умеренное перекрытие) – акцент на крутящий момент до 5000 об/мин.
- Универсальные – баланс между низкими и высокими оборотами.
- Верховые (максимальное перекрытие) – пиковая мощность выше 6000 об/мин.
Материалы: Легированная сталь или кованые сплавы для устойчивости к ударным нагрузкам.
Установка: Требует точной регулировки фаз (часто через смещение распредшестерни).

Параметр	Стандартный вал	Спортивный вал
Подъем клапана	8-10 мм	12-15 мм
Длительность открытия	200-230°	260-300°
Перекрытие клапанов	15-25°	40-70°

Недостатки: Повышенный износ ГРМ, рост расхода топлива, необходимость частой калибровки ЭБУ, риск детонации на низких оборотах. Результативность модификации напрямую зависит от согласованности с другими изменениями: доработкой ГБЦ, установкой турбины или коллекторов.

Установка нулевых фаз при настройке двигателя

Нулевые фазы газораспределения соответствуют базовому положению распредвалов, при котором моменты открытия/закрытия клапанов строго синхронизированы с положением поршней в верхней мертвой точке (ВМТ). Эталонные параметры указываются производителем в технической документации и служат точкой отсчета для последующих регулировок.

Процедура выполняется при сборке двигателя, замене ремня ГРМ или ремонте головки блока. Главная цель – обеспечить точное совпадение меток на шкивах распредвалов и коленчатого вала с неподвижными указателями на блоке цилиндров или крышке привода ГРМ. Любое отклонение нарушает цикличность работы цилиндров.

Последовательность установки нулевых фаз

Подготовка: Поршень 1-го цилиндра устанавливается в ВМТ такта сжатия путем проворачивания коленвала за болт крепления шкива (по часовой стрелке).
Контроль меток:
- Метка на шкиве коленвала совмещается с нулевым указателем на блоке двигателя
- Метки на шкивах распредвалов (впускного и выпускного) выводятся вровень с метками на корпусе подшипников
Фиксация положения: При использовании ременного привода ослабляется натяжитель, после совмещения меток ремень натягивается согласно спецификации. Для цепного привода проверяется совпадение звеньев цепи с метками на шестернях.
Проверка: Коленвал проворачивается на 2 полных оборота (720°). При правильной установке все метки должны вернуться в исходное положение без смещения.

Отклонение даже на 1 зуб привода приводит к критическим последствиям: снижению компрессии, ударам клапанов о поршни или нарушению циклов впуска/выпуска. После установки нулевых фаз выполняется регулировка тепловых зазоров клапанов и тонкая настройка фазовращателей (при их наличии).

Перспективные разработки: электронные распредвалы

Традиционные механические распредвалы, несмотря на совершенствование систем изменения фаз газораспределения (VVT, VTEC и т.д.), имеют принципиальное ограничение: их профиль кулачков фиксирован. Это вынуждает инженеров искать компромисс между мощностью на высоких оборотах, крутящим моментом на низах и экологичностью. Решение этой проблемы видят в замене механической связи между коленвалом и клапанами на электронное управление.

Электронные распредвалы (электромагнитные, электро-гидравлические или электро-пневматические) кардинально меняют принцип работы газораспределительного механизма. В них отсутствует физический вал с кулачками. Вместо этого каждый клапан управляется индивидуально собственным актуатором (электромагнитом, гидроцилиндром), получающим команды от блока управления двигателем (ЭБУ). Это позволяет реализовать полностью независимое и бесступенчатое управление параметрами открытия и закрытия клапанов для каждого цилиндра в реальном времени.

Ключевые преимущества и особенности

Технология электронных распредвалов сулит революционные улучшения:

Максимальная гибкость фаз газораспределения: ЭБУ может мгновенно оптимизировать момент начала открытия, продолжительность и высоту подъема каждого клапана под конкретные режимы работы двигателя (пуск, холостой ход, разгон, максимальная мощность, торможение двигателем). Компромиссы устраняются.
Отказ от дроссельной заслонки: Регулирование нагрузки на двигатель происходит не путем ограничения потока воздуха заслонкой, а прямым управлением количеством воздуха через высоту подъема и время открытия впускных клапанов (система бездроссельного впуска). Это резко снижает насосные потери.
Режим отключения цилиндров (Cylinder Deactivation): Реализуется элементарно – клапаны конкретных цилиндров просто не открываются. Переход между режимами становится плавным и незаметным.
Повышение эффективности и экологичности: Оптимальное наполнение цилиндров и полное сгорание топлива на всех режимах ведет к снижению расхода топлива (до 15-20% по оценкам) и выбросов вредных веществ, особенно NOx и сажи.
Упрощение конструкции двигателя: Устранение распредвала, толкателей, коромысел (в некоторых реализациях) упрощает головку блока цилиндров и снижает общую массу ГРМ.

Технологические вызовы и текущее состояние

Несмотря на потенциал, массовому внедрению электронных распредвалов препятствуют серьезные инженерные задачи:

Энергопотребление: Актуаторы (особенно электромагнитные) требуют значительной электрической мощности для преодоления усилия пружин клапанов на высоких оборотах. Это создает нагрузку на бортовую сеть и снижает общий КПД.
Скорость и надежность: Обеспечение точного позиционирования клапана за доли миллисекунды во всем диапазоне оборотов (до 6000-8000 об/мин) и при любых температурах – сложнейшая задача. Отказ актуатора критичен для двигателя.
Стоимость и сложность: Система с десятками высокоточных актуаторов, мощной электроникой управления и сложным ПО пока значительно дороже традиционного ГРМ.

Сегодня электронные распредвалы находятся в стадии активных НИОКР и прототипирования. Пионерами выступают компании вроде FreeValve (подразделение Koenigsegg), FEV, ведущие автопроизводители и поставщики (например, Schaeffler). Их опытные образцы демонстрируют работоспособность концепции, но до серийного применения в массовых автомобилях пройдет еще несколько лет. Прорыв ожидается в гибридных установках и двигателях, работающих на альтернативном топливе, где преимущества гибкого ГРМ наиболее востребованы.

Диагностика неисправностей в системе газораспределения

Проблемы в системе газораспределения напрямую влияют на работу двигателя: мощность падает, расход топлива растёт, появляются посторонние звуки или вибрации. Неисправности могут быть вызваны износом компонентов, нарушением регулировок или механическими повреждениями. Своевременная диагностика предотвратит серьёзные поломки и дорогостоящий ремонт.

Основные симптомы неисправностей включают затруднённый запуск двигателя, "троение" (пропуски зажигания), падение компрессии в цилиндрах, стук в области ГРМ, а также ошибки по датчикам положения распредвала или коленвала. Для точного определения причины требуется комплексная проверка механической части и электронных систем управления.

Методы диагностики

Для выявления дефектов применяются следующие методы:

Визуальный осмотр: Проверка целостности ремня/цепи ГРМ, натяжителей, сальников распредвала на предмет подтёков масла.
Измерение компрессии: Снижение показаний в одном или нескольких цилиндрах указывает на износ кулачков распредвала, проблемы с гидрокомпенсаторами или прогоревшие клапаны.
Диагностика фаз газораспределения: Сверка меток на распредвале и коленвале с помощью специнструмента. Сдвиг фаз из-за перескочившего ремня/цепи ведёт к нарушению работы.
Анализ ошибок ЭБУ: Считывание кодов неисправностей (например, P0340 – неисправность датчика положения распредвала) сканером.
Проверка датчиков: Тестирование датчика положения распредвала (ДПРВ) и датчика коленвала (ДПКВ) мультиметром или осциллографом на соответствие параметрам.
Прослушивание стетоскопом: Локализация стуков гидрокомпенсаторов или клапанного механизма.

Распространённые неисправности и их проявления:

Неисправность	Основные симптомы	Возможная причина
Износ кулачков распредвала	Падение мощности, стук, снижение компрессии	Естественный износ, масляное голодание
Залегание колец или задиры	Синий дым выхлопа, повышенный расход масла	Перегрев, некачественное масло
Неисправность гидрокомпенсаторов	Характерный стук на прогретом двигателе	Загрязнение масла, износ, заклинивание
Сдвиг фаз ГРМ	Плохой запуск, потеря мощности, детонация	Растяжение цепи/ремня, ошибка установки
Неисправность датчика распредвала	Плавающие обороты, трудный запуск, ошибка ДПРВ	Обрыв цепи, загрязнение, выход из строя

Важно! При замене ремня/цепи ГРМ обязательно меняют натяжители и ролики. Игнорирование шумов или ошибок по ГРМ чревато обрывом ремня/цепи и капитальным ремонтом двигателя.

Список источников

При подготовке материала о распредвалах использовались авторитетные технические источники, специализированные автомобильные издания и учебные пособия.

Основой послужили современные публикации, описывающие принципы работы, конструкцию и эволюцию газораспределительных механизмов.

Устройство автомобиля (учебник под ред. А.П. Пехальского)
Техническая документация Bosch: Системы управления двигателем
Статьи из журналов «За рулём» и «Авторевю» по теме ГРМ
Райков И.Я. Двигатели внутреннего сгорания: конструкция и расчёты
Производственные стандарты ISO/TS 16949 для автомобильных компонентов
Материалы технических семинаров SAE (Society of Automotive Engineers)
Онлайн-архивы автомобильных энциклопедий (без гиперссылок)
