Расточка цилиндра мотоцикла в гаражных условиях

Статья обновлена: 18.08.2025

Износ цилиндров двигателя – неизбежный процесс при длительной эксплуатации мотоцикла. Следствием становится падение компрессии, повышенный расход масла и потеря мощности.

Расточка цилиндра – ключевой этап капитального ремонта, позволяющий восстановить геометрию рабочей поверхности и установить ремонтные поршни большего диаметра.

Самостоятельное выполнение этой операции требует понимания технологии, наличия специализированного оборудования (расточного станка) и точных замеров. Ошибки могут привести к необратимому повреждению двигателя.

Снятие цилиндра с двигателя мотоцикла

Перед началом демонтажа убедитесь, что двигатель остыл до комнатной температуры. Подготовьте необходимые инструменты: набор головок, трещотку, отвертки, съемник стопорных колец и чистую ветошь. Обеспечьте устойчивое положение мотоцикла на подставке или центральной стойке.

Отсоедините аккумуляторную клемму «масса» для предотвращения короткого замыкания. Снимите топливный бак, седло и пластиковую облицовку для доступа к двигателю. Продуйте зону вокруг цилиндра сжатым воздухом, чтобы удалить грязь, препятствующую чистому демонтажу.

Этапы демонтажа

Ослабьте хомуты и снимите карбюратор/инжектор с впускного патрубка цилиндра
Отсоедините высоковольтный провод и свечной колпачок, после чего выкрутите свечу зажигания
Открутите крепежные болты головы цилиндров в обратной последовательности затяжки (обычно от периферии к центру)
Аккуратно снимите головку цилиндров, постукивая резиновым молотком при необходимости
Извлеките шпильки цилиндра специальным съемником или двойными гайками
Потяните цилиндр вертикально вверх, избегая перекоса

Важно: При подъеме блока следите за положением поршня – он должен находиться в нижней мертвой точке. Если цилиндр «прикипел», используйте проникающую смазку и легкие покачивающие движения. Не применяйте рычаги для отрыва – это повредит привалочную плоскость картера.

Типичные ошибки	Последствия
Демонтаж при горячем двигателе	Деформация деталей
Попадание грязи в картер	Ускоренный износ КШМ
Применение ударных инструментов	Сколы ребер охлаждения

Сразу после снятия закройте отверстие картера чистой ветошью
Пометьте положение толкателей/рокеров при наличии ГРМ
Сохраняйте все прокладки для анализа износа

Тщательная очистка и дефектовка гильзы

После демонтажа гильзы из блока цилиндров приступайте к механическому удалению всех отложений: нагара, остатков масла и металлической стружки. Используйте деревянные скребки, латунные щетки и специализированные химические очистители (например, аэрозольные составы для очистки двигателя), избегая абразивных материалов, способных повредить поверхность. Особое внимание уделите области перепускных окон и канавкам под поршневые кольца – здесь скапливается наибольшее количество загрязнений.

Промойте гильзу в керосине или уайт-спирите для растворения масляных пленок и остатков чистящих средств. Тщательно просушите сжатым воздухом, уделяя внимание внутренним полостям и отверстиям. Не допускайте контакта очищенной поверхности с руками во избежание коррозии – используйте чистые перчатки.

Этапы дефектовки гильзы

Визуально осмотрите поверхность цилиндра при ярком освещении (используйте лампу-переноску):

Задиры и царапины: Глубокие продольные риски требуют обязательной расточки.
Эллипсность и конусность: Проверяется микрометром или нутромером в нескольких поясах по высоте цилиндра и в двух перпендикулярных плоскостях (параллельно и перпендикулярно оси коленвала).
Трещины: Особенно критичны у фланца крепления и в зоне перепускных окон. Применяйте метод магнитопорошковой дефектоскопии или керосин-меловую проверку.
Выработка "ступеньки" у верхней кромки: Образуется от упорных колец и ощущается ногтем. Требует устранения при расточке.
Состояние посадочного пояса (наружной поверхности): Проверьте на отсутствие коррозии и плотность посадки в блоке (должна быть с натягом).

Фиксируйте все обнаруженные дефекты. Результаты замеров сверите с допусками производителя для определения возможности ремонта расточкой и требуемого ремонтного размера.

Тип дефекта	Метод выявления	Критичность для расточки
Эллипсность свыше 0.05 мм	Замер нутромером в 2-х плоскостях	Обязательное устранение
Глубокие задиры (глубиной более 0.2 мм)	Визуальный осмотр, тактильно	Обязательное устранение
Трещины у фланца	Дефектоскопия, керосин-мел	Гильза подлежит замене
Ступенька у верхнего края	Тактильно (ногтем)	Устраняется при расточке

Помните: гильза с глубокими трещинами, критической выработкой (превышающей максимальный ремонтный размер) или сильной коррозией посадочного пояса восстановлению не подлежит и требует замены. Только после подтверждения пригодности гильзы можно приступать к подготовке к расточке.

Выбор оптимального ремонтного размера поршневой группы

Ремонтный размер цилиндра определяется степенью его износа и наличием допустимых ремонтных размеров поршней и колец от производителя. Расточка выполняется строго под конкретный ремонтный размер поршневой группы, а не произвольную величину. Превышение максимального ремонтного размера приводит к критическому истончению стенок цилиндра, потере прочности и риску разрушения двигателя под нагрузкой.

Определение необходимого ремонтного размера начинается с точного замера внутреннего диаметра цилиндра микрометром или нутромером в нескольких плоскостях (верх, середина, низ) и по осям (X, Y). Фиксируется максимальное значение конусности, овальности и фактический диаметр. К этому максимальному измеренному диаметру прибавляется минимально необходимый припуск на обработку (обычно 0,05-0,1 мм), обеспечивающий устранение дефектов поверхности и достижение правильной геометрии.

Факторы выбора ремонтного размера

Допуски производителя: Используйте только ремонтные размеры, официально предусмотренные заводом-изготовителем мотоцикла. Они указаны в мануалах и технических спецификациях.
Наличие комплектующих: Убедитесь в доступности поршней, колец и пальцев именно для выбранного ремонтного размера. Отсутствие колец нужного размера делает расточку бесполезной.
Толщина стенок: Рассчитайте итоговую толщину стенки цилиндра после расточки. Она не должна быть меньше минимально допустимого значения, указанного производителем.
Степень износа: Выбирайте ближайший больший ремонтный размер, позволяющий гарантированно убрать эллипсность, конусность и задиры.

После определения требуемого диаметра и выбора ремонтного комплекта, передайте цилиндр на расточку, указав точный финальный диаметр (например, "Расточить под поршень ремонтного размера +0.50 мм"). Обязательно предусмотрите припуск под последующую хонингование (обычно 0.02-0.03 мм).

Параметр	Значение	Примечание
Стандартный диаметр цилиндра	Пример: 78.00 мм	База для расчета
Ремонтные размеры (+)	0.25 мм, 0.50 мм, 0.75 мм, 1.00 мм	Типичный ряд (проверять по мануалу!)
Минимальный припуск на расточку	0.05 мм	Для устранения дефектов
Припуск под хонингование	0.02-0.03 мм	Финишная обработка

Никогда не выбирайте ремонтный размер "на глаз" или с запасом "на будущее". Строгое соблюдение предписанных размеров и использование только совместимых комплектующих – запас долговечности отремонтированного двигателя.

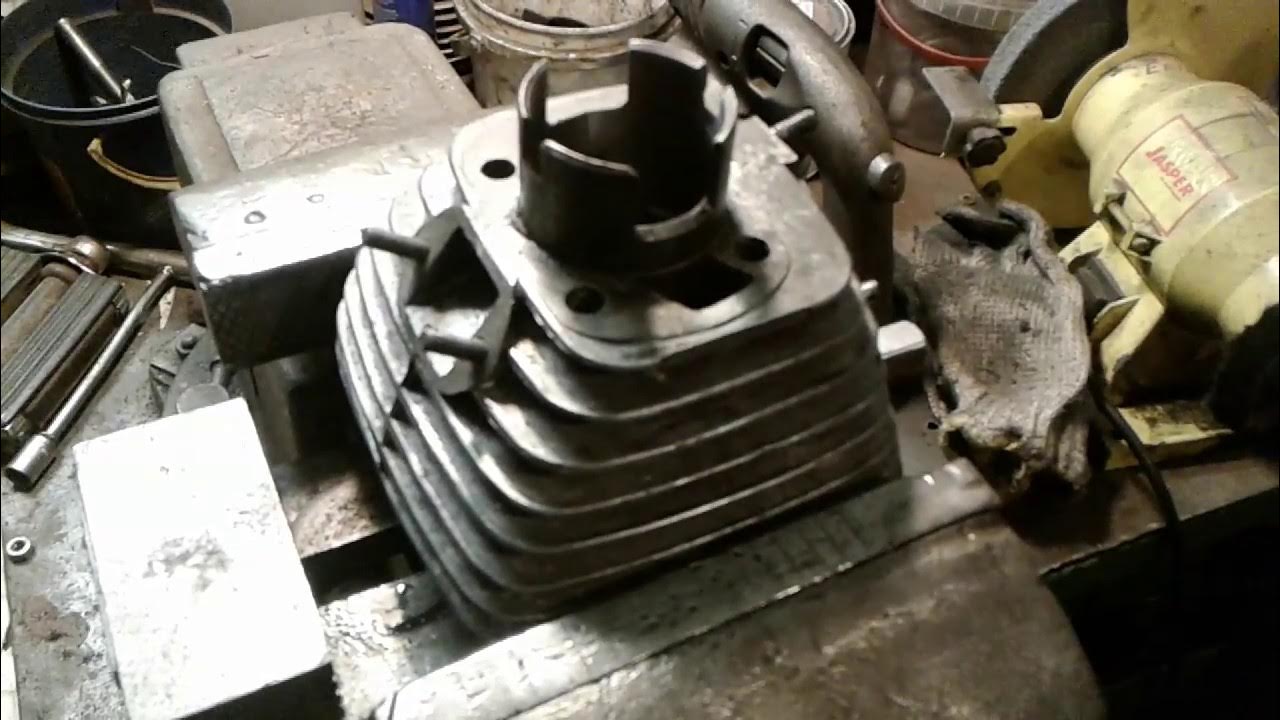

Крепление цилиндра на расточном станке

Точность фиксации цилиндра напрямую влияет на качество расточки и ресурс двигателя. Малейший перекос при установке приведёт к неравномерному снятию металла, нарушению соосности отверстия и последующим проблемам с компрессией или задирами поршня.

Перед монтажом тщательно очистите привалочную поверхность цилиндра и плиту станка от стружки, грязи и масла. Проверьте отсутствие вмятин и забоин на опорных плоскостях, которые могут вызвать перекос при затяжке.

Технология установки

Установите цилиндр на оправку станка, совместив геометрический центр отверстия с осью шпинделя
Зафиксируйте деталь через технологические фланцы прижимными планками, используя дистанционные проставки для защиты тонкостенных зон
Контролируйте соосность индикатором часового типа:
- Допустимое биение по стенкам - не более 0,02 мм
- Отклонение от перпендикулярности - ≤0,03 мм на 100 мм высоты
Произведите окончательную затяжку крепёжных болтов диагональной схемой с динамометрическим ключом (момент указан в ТО двигателя)

Важно: При обработке алюминиевых цилиндров используйте термостойкие подкладные шайбы для предотвращения деформации. После фиксации повторно проверьте индикатором отсутствие смещения при приложении ручного усилия.

Настройка точной центровки детали перед обработкой

Точная центровка цилиндра в токарном станке – критически важный этап, напрямую влияющий на соосность обработанного отверстия с коленвалом. Любое смещение приведет к перекосу поршневой группы, ускоренному износу и потере компрессии.

Закрепите цилиндр в четырехкулачковом патроне через переходную оправку, исключающую деформацию. Предварительно очистите посадочные поверхности блока и стапеля от загрязнений и забоин, которые могут вызвать перекос.

Процедура центрирования

Используйте индикаторную стойку с часовым типом для контроля биения:

Установите ножку индикатора на внутреннюю поверхность нижней юбки цилиндра (базовая зона коленчатого вала).
Проворачивайте шпиндель вручную, отслеживая отклонения стрелки. Допустимое биение – не более 0.02 мм.
Корректируйте положение кулачков малыми дозированными ударами через медную прокладку, добиваясь минимальных показаний индикатора по всей окружности.
Повторите замеры в верхней части гильзы и на торцевой плоскости блока.

Контрольные точки выверки:

Зона замера	Допуск (мм)	Инструмент
Внутренний диаметр (нижний пояс)	≤ 0.02	Индикатор часового типа
Торец блока (плоскость прилегания к ГБЦ)	≤ 0.03	Индикатор на суппорте
Внешний диаметр фланца крепления	≤ 0.05	Скоба с индикатором

После юстировки выполните пробный прогон резца на малой глубине резания (0.1-0.2 мм). Равномерная стружка по всей окружности и отсутствие вибраций подтвердят правильность центровки. Только после этого приступайте к чистовой расточке.

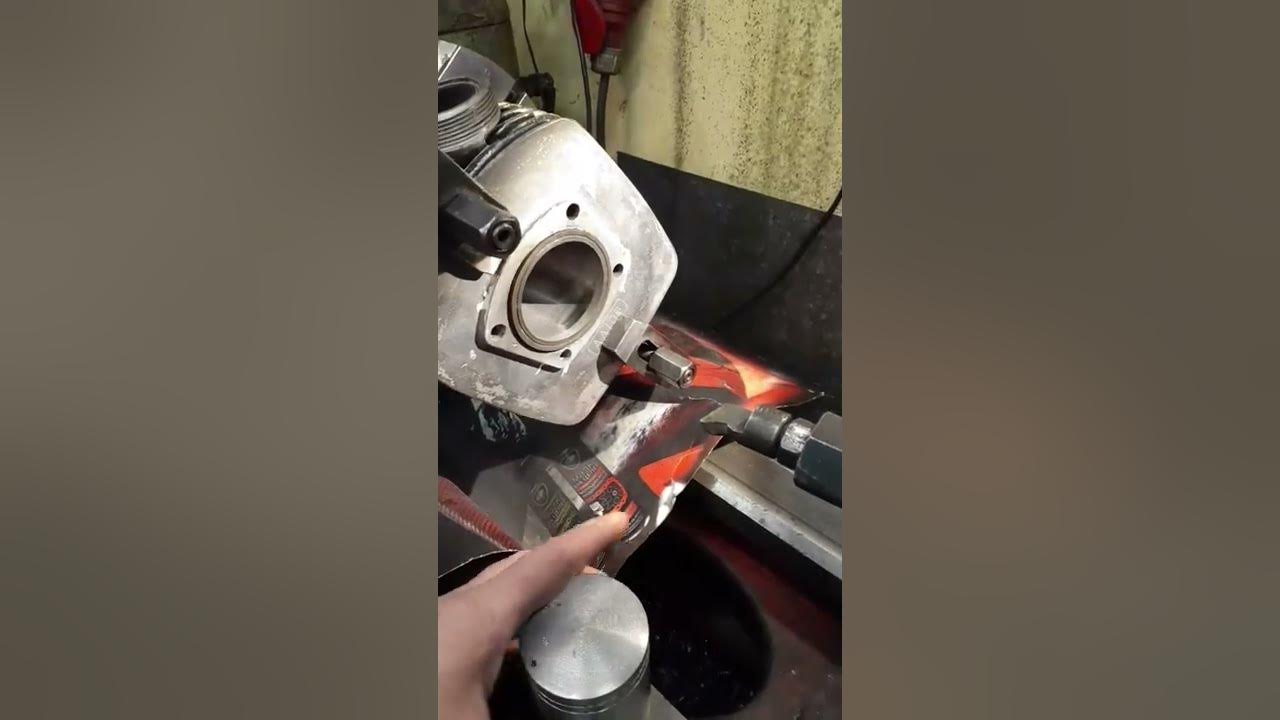

Процесс расточки стенок до требуемого диаметра

Фиксируем цилиндр на столе расточного станка с помощью прижимов, обеспечивая строгую перпендикулярность оси цилиндра к плоскости стола. Выверяем точность установки индикаторной стойкой по зеркалу цилиндра и базовым поверхностям, минимизируя биение до 0,01–0,02 мм. Подбираем резец с твердосплавной пластиной, соответствующий материалу гильзы (чугун/алюминий), и закрепляем его в резцедержателе.

Выставляем глубину резания, учитывая припуск 0,1–0,2 мм на последующую хонингование. Запускаем станок на низких оборотах шпинделя (150–300 об/мин) для чернового прохода. Подачу резца выполняем плавно, без рывков, контролируя стружку – она должна быть мелкой и непрерывной. Останавливаем станок после первого прохода для измерения диаметра микрометром и охлаждения цилиндра.

Контроль параметров и финишная обработка

Повторяем расточку чистовыми проходами, уменьшая глубину резания до 0,05 мм. Непрерывно контролируем:

Соосность обрабатываемых стенок
Отсутствие конусности (разница диаметров у верхнего/нижнего краев)
Шероховатость поверхности (визуально по равномерности блеска)

Достигнув номинального размера (например, 78,40 мм для ремонта под поршень 78,50 мм), выполняем финишный "транспортировочный" проход без изменения настройки для устранения вибраций. Обязательно делаем не менее двух замеров диаметра в трех сечениях гильзы:

Зона замера	Верхняя часть	Центр	Нижняя часть
Поперек пальцев поршня	78,40 мм	78,41 мм	78,40 мм
Вдоль пальцев поршня	78,41 мм	78,42 мм	78,41 мм

Допустимое расхождение между замерами – не более 0,01 мм. При превышении значения корректируем установку цилиндра и повторяем чистовую расточку. После достижения заданного диаметра с равномерной шероховатостью по всей высоте гильзы останавливаем станок и демонтируем деталь для последующего хонингования.

Финишная хонингование поверхности цилиндра

Финишное хонингование – заключительный этап обработки стенок цилиндра после расточки, формирующий микрорельеф поверхности для правильной приработки поршневых колец. Цель – создать равномерную сетку мелких рисок (крестообразный узор), удерживающую масло и обеспечивающую герметичность камеры сгорания без перегрева.

Качество хонингования напрямую влияет на компрессию, расход масла и ресурс двигателя. Недостаточная шероховатость приведет к масляному голоданию и задирам, а чрезмерная – к прорыву газов и коксованию колец. Критически важны равномерность обработки по всей высоте цилиндра и строгое соблюдение угла пересечения рисок.

Порядок выполнения работ

Подготовка инструмента: Используйте ручной или дрельный хонинговальный станок с абразивными брусками зернистостью 280-600. Для чугунных гильз применяйте алмазные или керамические бруски, для стальных – карбид кремния.
Смазка и охлаждение: Заполните цилиндр чистым моторным маслом или керосином. Подавайте СОЖ непрерывно для вымывания абразивной пыли и предотвращения перегрева.
Обработка:
- Установите хон в цилиндр, плавно запустите вращение (200-400 об/мин).
- Совершайте возвратно-поступательные движения с частотой 40-60 циклов/мин.
- Контролируйте угол пересечения рисок (50-60°) визуально или с помощью шаблона.
Контроль шероховатости: Готовая поверхность должна иметь матовый вид без блестящих участков. Проверьте Ra (оптимально 0,5-1,5 мкм) профилометром или сравнением с эталоном.

Параметр	Значение
Угол пересечения рисок	50°-60°
Глубина микрорисок	0,005-0,015 мм
Рекомендуемое зерно абразива	400-600 (финиш)

Финишная промывка – обязательный этап после хонингования. Тщательно удалите абразивную пасту горячей водой с моющим средством, затем протрите ветошью, смоченной в масле. Повторяйте до полного отсутствия следов абразива на белой салфетке.

Проверка геометрии и чистоты обработки

После завершения расточки цилиндра критически важна точная проверка геометрии полученной поверхности. Используйте микрометр или нутромер для замера диаметра в нескольких плоскостях: перпендикулярно оси цилиндра (вверху, по центру и внизу) и под углом 90° относительно предыдущих замеров. Это позволяет выявить конусность, бочкообразность или овальность.

Допустимое отклонение от цилиндричности редко превышает 0.01–0.02 мм. Параллельно проверьте соосность гильзы с посадочными поверхностями коленчатого вала и корпуса подшипников. Несоосность приведет к ускоренному износу поршневой группы и вибрациям.

Контроль качества поверхности

Чистота обработки напрямую влияет на приработку поршневых колец и ресурс двигателя. Визуально осмотрите расточенную поверхность при ярком свете на предмет:

Рисков и задиров от резца
Следов вибрации (волнистости)
Необработанных участков

Используйте профилометр или проведите пальцем в перчатке для тактильной оценки шероховатости. Оптимальные параметры:

Тип двигателя	Требуемая шероховатость (Ra)
Четырехтактный	0.4–0.8 мкм
Двухтактный	0.2–0.4 мкм

Примечание: Слишком гладкая поверхность (Ra < 0.1 мкм) ухудшает удержание масла, грубая (Ra > 1 мкм) провоцирует задиры. Для финишной доводки примените хонингование сеткой #400–#600.

Замер тепловых зазоров и сборка двигателя

После расточки цилиндра и подбора поршневой группы критически важен точный замер тепловых зазоров клапанов. Установите поршень в верхнюю мертвую точку такта сжатия для каждого цилиндра, используя метки на маховике. Проверьте зазор между коромыслом и стержнем клапана щупом, соблюдая значения из технической спецификации двигателя – обычно 0.05-0.10 мм для впускных и 0.10-0.15 мм для выпускных клапанов.

При отклонениях от нормы ослабьте контргайку регулировочного болта и выставьте требуемый зазор вращением болта. После фиксации контргайки повторно проверьте щупом – при затяжке зазор часто уменьшается. Прокрутите коленвал на 2 оборота и перепроверьте все зазоры для исключения ошибки позиционирования.

Последовательность сборки

Подготовка поверхностей: Обезжирьте постели коленвала и корпуса подшипников, нанесите тонкий слой моторного масла на шейки коленвала и вкладыши.
Установка коленвала: Уложите нижние вкладыши в постель блока цилиндров, аккуратно опустите коленвал, совместив метки.
Монтаж шатуна с поршнем:
- Закрепите компрессионные кольца с соблюдением разбега стыков (120° относительно друг друга)
- Смажьте юбку поршня и стенки цилиндра, стяните кольца конусной оправкой
- Ориентируйте поршень по метке (стрелка к передней части двигателя)
- Затяните шатунные болты динамометрическим ключом с моментом, указанным в мануале

Головка блока цилиндров:

Этап	Действие
Прокладка	Установите новую прокладку без герметика
Болты	Смажьте резьбы моторным маслом
Затяжка	Выполните в 3 этапа крестообразной схемой с постепенным увеличением момента

Механизм ГРМ: Совместите метки на шестернях распредвала и коленвала, натяните цепь (ремень) с рекомендованным усилием. Проверните коленвал на 2 оборота и повторно сверьте метки.

Финишный этап – установка крышек клапанов, прокрутка двигателя вручную для оценки плавности хода. При появлении заеданий или стуков немедленно остановитесь и проверьте правильность сборки. Уделите особое внимание равномерности затяжки болтов головки – перекосы приводят к пробою прокладки и перегреву.
