Размеры квадроциклов - от компактных до крупных моделей

Статья обновлена: 18.08.2025

Габариты, вес и величина квадроцикла напрямую влияют на его эксплуатационные возможности и область применения. Эти параметры определяют проходимость техники, устойчивость на сложном рельефе, удобство транспортировки и хранения.

Понимание характеристик размеров необходимо для выбора модели, соответствующей задачам: от детских и подростковых вариантов до полноразмерных утилитарных и спортивных машин. Ведущие производители предлагают широкую линейку размеров, учитывающую возраст пользователя, тип покрытия и грузоподъемность.

Визуализировать различия помогают чертежи с точными замерами и сравнительные фото, демонстрирующие масштаб техники относительно человека или препятствий. Анализ этих данных обеспечивает осознанный подбор оптимальной модели.

Определение ключевых габаритов квадроцикла

Ключевые габариты квадроцикла определяют его физические размеры, массу и базовые пропорции, напрямую влияя на управляемость, проходимость, транспортировку и хранение. Точное знание этих параметров критично для выбора модели, соответствующей задачам пользователя – будь то спортивные гонки, сельхозработы, туризм или эксплуатация в ограниченном пространстве.

Основные габаритные характеристики включают длину, ширину, высоту, колесную базу, дорожный просвет (клиренс), а также массу в снаряженном и полном состоянии. Эти величины строго регламентируются производителями и указываются в технической документации. Они формируют представление о габаритном "следе" машины и ее способности преодолевать препятствия или вписываться в повороты.

Основные габаритные параметры

К числу наиболее значимых размеров относятся:

• Длина: Расстояние от крайней передней до крайней задней точки (обычно от 1500 мм у детских/утилитарных до 2500 мм у спортивных/туристических).
• Ширина: Расстояние между крайними боковыми точками (от 700 мм у узких моделей до 1300 мм у широких). Влияет на устойчивость и возможность проезда между деревьями или воротами.
• Высота: Расстояние от опорной поверхности до наивысшей точки (часто руля или ветрового щитка). Важна для оценки центра тяжести и проезда под низкими препятствиями.
• Колесная база: Расстояние между центрами передних и задних колес. Более длинная база повышает стабильность на скорости, короткая – маневренность на бездорожье.
• Дорожный просвет (клиренс): Зазор между низшей точкой конструкции (часто защитой картера или рамой) и землей (от 100 мм у шоссейных до 300+ мм у внедорожных). Определяет проходимость.

Вес квадроцикла – критичный параметр, разделяемый на:

• Снаряженную массу: Вес готовой к эксплуатации машины с заправкой (без водителя и груза).
• Полную разрешенную массу: Максимально допустимый вес с водителем, пассажирами и грузом. Превышение ведет к перегрузке трансмиссии и подвески.

Примеры габаритов по классам (ориентировочно):

Класс квадроцикла	Длина (мм)	Ширина (мм)	Клиренс (мм)	Вес снаряж. (кг)
Детский / Мини (50-125cc)	1400-1600	700-900	100-150	80-130
Утилитарный (450-700cc)	1900-2200	1100-1250	180-250	280-400
Спортивный (400-1000cc)	1800-2100	1150-1300	180-230	180-300
Туристический / Многоцелевой (500-1000cc)	2100-2500	1150-1300	200-280	350-500+

Производители и линейки размеров: Ведущие бренды (Yamaha, Can-Am, CFMOTO, Polaris, BRP, Suzuki, Kawasaki) предлагают модели с четко сегментированной размерной сеткой. Например, Yamaha Grizzly (крупный утилитарник) существенно габаритнее и тяжелее спортивной Yamaha Raptor. Чертежи с точными размерами и фото для визуального сравнения пропорций всегда доступны в каталогах производителей и у дилеров.

Общая длина: от скутеров до утилитарных моделей

Габаритная длина квадроцикла напрямую определяет его манёвренность, устойчивость и функциональное назначение. Минимальные значения (от 1100 мм) характерны для детских и подростковых моделей, таких как электроквадроциклы-скутеры, где компактность обеспечивает лёгкость управления для новичков. Средний сегмент (1500–1800 мм) охватывает спортивные и туристические версии, балансирующие между динамикой и комфортом. Максимальные показатели (до 2300–2500 мм) свойственны тяжёлым утилитарным машинам с усиленной рамой и увеличенной колёсной базой для перевозки грузов или буксировки.

Утилитарные модели демонстрируют ярко выраженную зависимость длины от технического оснащения: наличие системы полного привода, независимой подвески, вместительного багажника или лебёдки увеличивает габариты. Например, Yamaha Grizzly достигает 2185 мм, а Can-Am Outlander – 2260 мм. Производители строго соотносят длину с колёсной формулой: компактные 50–125 см³ квадроциклы редко превышают 1500 мм, тогда как мощные 800–1000 см³ версии закономерно длиннее. При выборе критично учитывать условия эксплуатации: для узких лесных троп предпочтительны короткие модели, а для сельхозработ – габаритные утилитарники.

Классификация по длине и типам

Категория	Диапазон длины (мм)	Характерные черты	Примеры моделей
Детские/подростковые	1100–1400	Облегчённая рама, малый клиренс	Kayo Bull 50, Stels ATV 110
Спортивные	1650–1900	Короткая база, агрессивный дизайн	Yamaha Raptor 700, CFMOTO ZForce 1000
Утилитарные (стандарт)	1900–2200	Усиленная конструкция, крепления для аксессуаров	Suzuki KingQuad 750, BRP Can-Am Outlander 570
Утилитарные (XL)	2200–2500	Двухместная модификация, расширенная платформа	Polaris Sportsman XP 1000, Kawasaki Brute Force 750

Ключевые факторы влияния на длину:

• Тип подвески: независимая многорычажная система увеличивает габариты против зависимой рессорной
• Колёсная база: удлинение улучшает проходимость по сложному рельефу
• Дополнительное оборудование: багажные системы, сцепные устройства, защитные дуги

Ширина по колесам: влияние на проходимость

Ширина по колесам (колея) – это расстояние между центрами пятен контакта правых и левых колес с поверхностью. Этот параметр напрямую влияет на продольную и поперечную устойчивость квадроцикла, а также на его способность преодолевать сложные препятствия. Более широкая колея снижает риск опрокидывания на крутых склонах и виражах, обеспечивая лучшее распределение веса и сцепление с грунтом.

Однако увеличение ширины имеет и обратную сторону: слишком большая колея затрудняет движение по узким тропам, лесистой местности или между препятствиями. Кроме того, широкие модели могут создавать проблемы при транспортировке, не помещаясь в стандартные прицепы или гаражные ворота. Оптимальная ширина зависит от типа эксплуатации: для спорта и гонок предпочтительнее узкие модели, а для утилитарных задач и бездорожья – шире.

Ключевые аспекты влияния ширины колеи

• Устойчивость: Широкая колея снижает крен в поворотах и на склонах (до +40% к стабильности).
• Проходимость: Узкая колея легче преодолевает каменистые расщелины и узкие участки.
• Поворотливость: Узкие модели обладают меньшим радиусом разворота.
• Сцепление: Широкая база улучшает сцепление на рыхлых грунтах и снегу.

Тип эксплуатации	Рекомендуемая ширина (см)	Примеры моделей
Спортивные/гоночные	110-120	Yamaha YFZ450R, Honda TRX450R
Утилитарные/туристические	120-130	CFMOTO CForce 1000, BRP Can-Am Outlander
Специализированные (глубокое бездорожье)	130+	Arctic Cat Alterra, Suzuki KingQuad

Производители часто предлагают расширители колеи (до +15 см) для базовых моделей, что позволяет адаптировать технику под конкретные задачи. При выборе важно учитывать не только ширину рамы, но и вылет колесных дисков – он существенно меняет общую габаритную ширину.

Высота конструкции с полной нагрузкой

Высота конструкции с полной нагрузкой определяет вертикальный размер квадроцикла при максимально допустимой массе груза, включая водителя, пассажиров, багаж и дополнительное оборудование. Этот параметр напрямую зависит от деформации подвески и проседания шин под весом, что сокращает дорожный просвет и изменяет центр тяжести транспортного средства.

Точные замеры производятся от самой верхней точки конструкции (руля, ветрового стекла или груза на багажнике) до поверхности при полной загрузке, указанной производителем. Игнорирование этого показателя может привести к повреждению квадроцикла при преодолении препятствий или проезде под низкими препятствиями, такими как ветки деревьев или гаражные ворота.

Ключевые аспекты высоты под нагрузкой

Факторы влияния:

• Жёсткость подвески: Мягкие амортизаторы сильнее проседают, уменьшая высоту.
• Давление в шинах: Низкое давление увеличивает деформацию покрышек.
• Распределение груза: Нагрузка на задний багажник сильнее изменяет геометрию.

Сравнение моделей (примеры):

Производитель	Модель	Высота без нагрузки (мм)	Высота с полной нагрузкой (мм)
Yamaha	Grizzly 700	1280	1195
Can-Am	Outlander 650	1250	1160
CFMOTO	CForce 600	1220	1130

Эксплуатационные последствия: Уменьшение высоты на 70-100 мм повышает риски:

1. Зацеп днищем за кочки или броды.
2. Потери устойчивости на уклонах из-за смещения центра тяжести.
3. Ограничения проходимости в лесистой местности.

Производители указывают допустимое снижение высоты в технической документации, а визуализацию изменений демонстрируют в схемах с нагрузочными чертежами.

Колесная база: сравнительный анализ классов

Колесная база квадроцикла – расстояние между центрами передних и задних колес – напрямую влияет на устойчивость, маневренность и проходимость. Увеличение базы улучшает стабильность на высоких скоростях и при движении по склонам, но снижает поворотливость и способность преодолевать крутые препятствия. Укороченная база, наоборот, обеспечивает лучшую маневренность в лесу или на узких трассах, но повышает риск опрокидывания.

Производители подбирают значение базы в зависимости от класса техники и ее назначения. Детские модели имеют минимальные показатели для легкости управления, тогда как тяжелые утилитарные квадроциклы оснащаются удлиненной базой для безопасной перевозки грузов. Спортивные и туристические классы занимают промежуточное положение с вариациями в зависимости от целевого применения.

Сравнение по классам

Типичные диапазоны колесной базы для основных категорий:

• Детские (50-125 см³): 700-900 мм. Компактные габариты для обучения и ограниченных пространств.
• Спортивные: 1100-1300 мм. Баланс устойчивости на скоростных поворотах и реакции на рельеф.
• Утилитарные: 1200-1350 мм. Удлиненная база для перевозки грузов и буксировки без потери контроля.
• Туристические/двухместные: 1300-1500 мм. Максимальная стабильность при длительных поездках по пересеченной местности.

Сравнительные характеристики влияния базы на эксплуатацию:

Класс	Колесная база (мм)	Преимущества	Недостатки
Детские	700-900	Лёгкий разворот, малый радиус	Низкая устойчивость на склонах
Спортивные	1100-1300	Отклик на неровностях, управляемый дрифт	Риск переворота при резких манёврах
Утилитарные	1200-1350	Плавность хода с грузом, сцепление на подъёмах	Снижение проходимости в густом лесу
Туристические	1300-1500	Комфорт на скорости, устойчивость с пассажиром	Затруднённое маневрирование на узких тропах

Ведущие производители (Yamaha, Can-Am, CFMOTO, Polaris) используют увеличенную базу в флагманских моделях (например, Can-Am Outlander 6x6 – 1960 мм), тогда как спортивные линейки (Yamaha Raptor, Honda TRX450R) сохраняют минимально допустимые значения для своей категории. При выборе техники колесная база должна рассматриваться в комплексе с шириной колеи, дорожным просветом и распределением веса.

Дорожный просвет (клиренс) для бездорожья

Клиренс квадроцикла – критически важный параметр для преодоления бездорожья, определяющий высоту препятствий (камней, пней, неровностей), которые техника способна преодолеть без повреждения днища или узлов трансмиссии. Величина измеряется в миллиметрах как расстояние от самой нижней точки центральной части квадроцикла (часто – защита картера, элементы подвески или рамы) до опорной поверхности.

Для серьезного бездорожья требуется клиренс от 250 мм и выше. Модели с меньшим значением (180-220 мм) подходят лишь для легких грунтовых дорог или рекреационного катания. Высокий дорожный просвет обеспечивает запас пространства под рамой, снижая риск "зацепиться" за препятствие и обеспечивая проходимость в условиях глубокой колеи, каменистых русел рек или заросших трасс.

Факторы влияния и ключевые аспекты

Конструктивные особенности:

• Подвеска: Длинноходные амортизаторы и независимая подвеска (например, double wishbone) позволяют увеличить клиренс и сохранить стабильность при движении по неровностям.
• Колеса и шины: Установка колес большего диаметра (например, 30-32 дюйма) напрямую увеличивает клиренс. Шины с агрессивным протектором улучшают сцепление и частично компенсируют сложный рельеф.
• Защита: Стальные или алюминиевые слайдеры (защита днища), усиленные подрамники и защита картера предохраняют уязвимые узлы при контакте с препятствиями.

Сравнительные характеристики по классам:

Класс квадроцикла	Типичный клиренс (мм)	Примеры моделей
Утилитарные (базовые)	180 - 220	Yamaha Grizzly 125, BRP Can-Am Outlander 450
Утилитарные (профессиональные)	250 - 300+	Polaris Sportsman XP 1000, Kawasaki Brute Force 750, CFMOTO CForce 1000
Спортивно-утилитарные	230 - 280	Suzuki KingQuad 750, Honda FourTrax Rincon

Производители и адаптация: Бренды ориентированные на экстремальное бездорожье (Polaris, Can-Am, CFMOTO) часто предлагают в топовых моделях клиренс от 300 мм. Для увеличения стандартного просвета владельцы используют:

1. Лифт-комплекты подвески (подъем на 2-5 дюймов).
2. Установку колес увеличенного диаметра.
3. Демпферы руля для компенсации возросшей высоты центра тяжести.

Важно: Чрезмерный подъем без усиления других компонентов (приводных валов, тормозных магистралей) может привести к поломкам. Чертежи и фото шасси от производителей помогают визуально оценить расположение низких точек и потенциал для модернизации.

Снаряженная масса vs полный вес с грузом

Снаряженная масса квадроцикла – это его вес в готовом к эксплуатации состоянии без водителя, пассажиров и дополнительного груза, но с полным баком топлива, маслом, охлаждающей жидкостью и стандартным комплектом инструментов. Это базовый показатель, отражающий вес самой машины.

Полный вес с грузом (или разрешенная максимальная масса) – это предельно допустимый общий вес квадроцикла, включающий снаряженную массу, массу водителя, пассажиров (если предусмотрено конструкцией), всего перевозимого груза (багаж, трофеи, аксессуары) и дополнительно установленного оборудования (лебедка, багажники и т.д.). Это критически важный параметр безопасности и производительности.

Ключевые отличия и значение

Основные различия:

• Снаряженная масса – постоянная характеристика модели (указана производителем).
• Полный вес с грузом – переменная величина, зависящая от нагрузки, но не должна превышать установленный производителем лимит.

Почему важен полный вес:

1. Безопасность: Превышение лимита резко ухудшает устойчивость, управляемость, увеличивает тормозной путь и риск опрокидывания.
2. Динамика и расход топлива: Перегруз снижает разгон, максимальную скорость и повышает расход топлива.
3. Нагрузка на узлы: Избыточный вес перегружает двигатель, трансмиссию, подвеску, раму и шины, ускоряя их износ и риск поломки.
4. Буксировка/транспортировка: Полный вес критичен при погрузке на прицеп или перевозке другим транспортом.

Параметр	Снаряженная масса	Полный вес с грузом
Что включает	Квадроцикл + топливо + масла + жидкости + штатный инструмент	Снаряженная масса + водитель + пассажиры + груз + доп. оборудование
Статус	Фиксированная характеристика	Максимально допустимый предел
Влияние на выбор	Показывает "чистый" вес машины	Определяет реальную грузоподъемность и эксплуатационные ограничения

Важно: Всегда проверяйте разницу между снаряженной массой и максимально разрешенной полной массой в техпаспорте квадроцикла. Эта разница – ваш доступный лимит для людей и груза. Регулярно контролируйте общий вес при загрузке, особенно в походах или при работе.

Распределение веса по осям: динамика в движении

Динамическое перераспределение массы квадроцикла между осями напрямую определяет его устойчивость и управляемость. При движении по пересечённой местности, в поворотах или при резком изменении скорости центр тяжести аппарата смещается, вызывая изменение нагрузки на передние и задние колёса. Это явление существенно влияет на сцепные свойства шин и баланс всей конструкции.

Например, при разгоне вес переносится на заднюю ось, увеличивая сцепление приводных колёс, но уменьшая контроль над рулевой парой. При торможении наблюдается обратный эффект: передняя подвеска нагружается, а задние колёса могут терять контакт с грунтом. В крутых поворотах центробежная сила вызывает крен и асимметричную разгрузку колёс, что требует от водителя коррекции траектории.

Ключевые аспекты динамики веса

Маневр	Смещение веса	Последствия
Резкий старт	К задней оси	Риск подъёма передних колёс («козление»)
Экстренное торможение	К передней оси	Блокировка задних колёс, снижение курсовой устойчивости
Поворот на скорости	К внешним колёсам	Опасность опрокидывания, проскальзывание внутренних колёс
Преодоление уклона	К нижней оси	Потеря сцепления верхних колёс при подъёме

Производители оптимизируют развесовку через:

• Расположение двигателя (задне- или полноприводные схемы)
• Конструкцию подвески с регулируемыми амортизаторами
• Геометрию рамы и позиционирование топливного бака
• Электронные системы стабилизации (на премиальных моделях)

Спортивные квадроциклы часто имеют задне-среднее расположение мотора (55-60% на зад) для лучшего сцепления при разгоне, тогда как утилитарные модели стремятся к равномерному распределению (50/50) для стабильности на бездорожье. Пиковые нагрузки на оси при экстремальных манёврах могут достигать 70-80% от общей массы аппарата, что требует запаса прочности у компонентов шасси.

Грузоподъемность спортивных модификаций

Грузоподъемность спортивных квадроциклов существенно отличается от утилитарных моделей и является второстепенной характеристикой. Основной акцент при их проектировании делается на динамику, управляемость и малый вес, что напрямую ограничивает способность перевозить тяжелые грузы.

Показатели редко превышают 30-60 кг для водителя и минимального снаряжения, так как увеличение нагрузки негативно сказывается на скоростных качествах, маневренности и безопасности на трассе. Производители сознательно жертвуют этим параметром ради других эксплуатационных преимуществ.

Ключевые особенности и ограничения

Основные факторы, влияющие на грузоподъемность:

• Облегченная конструкция: Рамы из алюминиевых сплавов и пластиковые панели снижают общую массу, но ограничивают нагрузку.
• Подвеска: Короткоходная жесткая подвеска настроена для стабильности в поворотах, а не для компенсации веса груза.
• Размеры: Компактные габариты (ширина ~1100-1200 мм, длина ~1800-2000 мм) и малая колесная база сокращают полезное пространство.

Типичные значения для популярных моделей:

Производитель	Модель	Макс. грузоподъемность (кг)
Yamaha	Raptor 700	~50
Honda	TRX450R	~45
Can-Am	DS 450 X	~60

Важно: Превышение допустимой нагрузки вызывает:

1. Потерю устойчивости на высоких скоростях
2. Ускоренный износ подвески и трансмиссии
3. Снижение эффективности торможения
4. Деформацию легкосплавных компонентов рамы

Для перевозки грузов целесообразно рассматривать утилитарные или туристические квадроциклы, где данный параметр может достигать 150-250 кг и выше.

Буксировочные возможности тяжелых моделей

Тяжелые квадроциклы выделяются повышенной буксировочной способностью, напрямую связанной с их мощностью и конструкцией. Мощные двигатели (часто объёмом 800-1000 см³ и выше) обеспечивают высокий крутящий момент на низких оборотах, критичный для старта с грузом и движения по бездорожью. Усиленная рама, прочная подвеска и надёжная трансмиссия (включая понижающие передачи и блокировки дифференциалов) создают базу для безопасной буксировки.

Ключевым элементом является фаркоп, рассчитанный на серьёзные нагрузки – стандартная буксировочная масса для топовых моделей варьируется от 600 до 1000 кг. Производители оснащают тяжелые квадроциклы электрической розеткой для подключения светотехники прицепа и интегрированными креплениями для сцепного устройства, а электронные системы (усилитель руля, контроль тяги) помогают сохранять управляемость под нагрузкой.

Производители и модели с высокой буксировочной способностью

• Can-Am: Outlander MAX 1000 (до 1300 кг), Renegade XXC 1000R (до 900 кг).
• Polaris: Sportsman XP 1000 (до 1134 кг), Scrambler XP 1000 S (до 680 кг).
• Yamaha: Grizzly 700 EPS SE (до 635 кг), Kodiak 700 (до 635 кг).
• CFMOTO: CForce 1000 Overland (до 680 кг), CForce 800 XC (до 600 кг).
• Suzuki: KingQuad 750AXi (до 599 кг).

Важные характеристики для оценки буксировки:

Характеристика	Влияние на буксировку
Максимальная буксировочная масса	Предельный вес прицепа/груза (указывается производителем)
Крутящий момент двигателя	Определяет тяговое усилие, особенно на старте и подъёме
Тип привода и блокировки	Полный привод (4x4) и блокировка дифференциала улучшают сцепление
Конструкция фаркопа	Прочность крепления, высота шара, наличие страховочных цепей
Масса самого квадроцикла	Более тяжёлая машина устойчивее при буксировке тяжёлых грузов

При выборе модели необходимо строго соблюдать заявленные производителем ограничения по буксировочной массе и распределению веса в прицепе. Перегрузка создаёт риск повреждения рамы, трансмиссии, потери управляемости и аварии. Для сложных задач (буксировка крупногабаритных прицепов, сельхозтехники) тяжёлые квадроциклы с высоким крутящим моментом и усиленной конструкцией являются оптимальным решением.

Размер колес и шин: типоразмеры покрышек

Размер колес и установленных на них шин является одним из ключевых параметров квадроцикла, напрямую влияющим на его проходимость, устойчивость, управляемость, комфорт и даже на расход топлива. Правильный выбор типоразмера шин определяет способность техники преодолевать различные типы поверхностей – от рыхлого песка и глубокой грязи до твердого асфальта или каменистых троп.

Типоразмер шины указывается на ее боковине в виде стандартизированной комбинации цифр и букв. Основными параметрами являются ширина профиля, высота профиля (выражаемая в процентах от ширины) и посадочный диаметр обода. Понимание этой маркировки необходимо для корректного подбора и замены покрышек.

Расшифровка типоразмера и ключевые параметры

Наиболее распространенные форматы обозначений для шин ATV/UTV:

• Метрическая система: Например, 25x8-12 или AT 25x8R12.
  • 25 - высота профиля шины в дюймах.
  • 8 - ширина профиля шины в дюймах.
  • 12 - посадочный диаметр обода в дюймах.
  • R - обозначение радиальной конструкции (встречается реже, чаще бескамерные шины для квадроциклов диагональные, и буква R может опускаться или использоваться как "Recreation").
• Популярный альтернативный формат: Например, 205/65R10 (чаще на UTV и некоторых спортивных ATV).
  • 205 - ширина профиля шины в миллиметрах.
  • 65 - высота профиля, выраженная в процентах от ширины (65% от 205 мм).
  • R - радиальная конструкция (хотя диагональные также распространены).
  • 10 - посадочный диаметр обода в дюймах.
• Дополнительные маркировки: Часто указываются индекс нагрузки (например, Load Range C или цифровой код) и индекс скорости (буквенный код, например, J - до 100 км/ч), которые критически важны для безопасной эксплуатации квадроцикла.

Влияние размера шин на характеристики квадроцикла:

• Высота профиля (Диаметр):
  • Больший диаметр: Улучшает дорожный просвет (клиренс), проходимость через глубокие препятствия (грязь, снег), сглаживает неровности. Может снижать разгонную динамику и увеличивать нагрузку на трансмиссию.
  • Меньший диаметр: Лучшая управляемость на твердых покрытиях и поворотах, выше разгонная динамика, меньше нагрузка на двигатель и трансмиссию. Снижает клиренс.
• Ширина профиля:
  • Большая ширина: Повышает устойчивость, улучшает сцепление на рыхлых поверхностях (песок, грязь), увеличивает пятно контакта. Может ухудшать управляемость на твердых покрытиях, увеличивать сопротивление качению и расход топлива.
  • Меньшая ширина: Лучшая управляемость на твердых покрытиях и в поворотах, меньшее сопротивление качению, выше скорость. Хуже держит на рыхлых грунтах.
• Высота профиля (в %):
  • Высокий профиль (большее % число): Лучше поглощает удары, комфортнее на неровностях, устойчивее к повреждениям обода. Может ухудшать точность рулевого управления на высоких скоростях.
  • Низкий профиль (меньшее % число): Улучшает устойчивость и точность управления на твердых покрытиях и в поворотах. Жестче, передает больше вибраций, уязвимее к повреждениям обода.

Типичные размеры шин для разных классов квадроциклов:

Класс квадроцикла	Типичные размеры передних шин	Типичные размеры задних шин	Примечания
Детские / Малые утилитарные (50-125cc)	16x7-7, 18x7-8, 18x9.5-8, 19x7-8	16x7-7, 18x7-8, 18x9.5-8, 19x7-8	Часто одинаковый размер спереди и сзади, малый диаметр.
Средние утилитарные / Спортивно-утилитарные (250-500cc)	24x8-12, 25x8-12	24x10-12, 25x10-12, 26x10-12	Задние шины обычно шире передних.
Крупные утилитарные / Спортивные (500-1000cc)	25x8-12, 26x8-12, 27x9-12	25x10-12, 26x11-12, 27x11-12, 28x10-14	Больший диаметр и ширина для проходимости и мощности.
Спортивные / Гоночные	20x6-10, 21x7-10, 22x7-10	20x10-9, 20x11-9, 22x11-10	Меньший диаметр для управляемости, низкий профиль, ширина для сцепления.
Side-by-Side (UTV) Спортивные	27x9-12, 28x10-14, 30x10-14	27x11-12, 28x11-14, 30x10-14	Крупные размеры, часто одинаковый размер по осям или близкий.
Side-by-Side (UTV) Утилитарные	25x8-12, 26x9-12, 27x9-12, 28x9-14	25x10-12, 26x11-12, 27x11-12, 28x11-14	Баланс проходимости и грузоподъемности, задние шире.

Производители шин для квадроциклов и UTV предлагают огромный ассортимент типоразмеров и рисунков протектора под разные задачи. Среди ведущих брендов: Maxxis, ITP, CST (Chengg Shin), GBC, Kenda, Sedona, SunF, BFGoodrich, STI, System 3SS, Kanati, EFX, Quadboss, Duro, Carlisle, Tusk (компания Rocky Mountain ATV/MC). При выборе шин всегда необходимо сверяться с рекомендациями производителя квадроцикла, указанными в руководстве по эксплуатации, учитывать допустимые размеры и индексы нагрузки/скорости.

Ширина колеи: стабильность на поворотах

Ширина колеи, измеряемая как расстояние между центрами левых и правых колес, напрямую определяет поперечную устойчивость квадроцикла. Чем шире колея, тем ниже риск опрокидывания при прохождении виражей, особенно на высоких скоростях или скользком покрытии. Узкая колея снижает сопротивление крену, что критично для спортивных моделей, требующих резких маневров, но повышает опасность завала на неровностях.

Распределение веса и центр тяжести усиливают влияние колеи: низкий центр масс с широкой базой создает максимальную стабильность для утилитарных моделей. Для спортивных квадроциклов производители искусственно расширяют колею через А-образные рычаги подвески или проставки, сохраняя маневренность. Глубина колеи также играет роль – глубокие следы на мягком грунте дополнительно стабилизируют траекторию.

Связь ширины колеи с назначением квадроцикла

• Спортивные (Can-Am DS 450, Yamaha YFZ450R): узкая колея (1100–1200 мм) для резких поворотов, требует навыков управления.
• Утилитарные (Honda FourTrax, Polaris Sportsman): широкая колея (1200–1350 мм) + низкий центр тяжести для перевозки грузов по склонам.
• Детские/подростковые (CFMOTO CFORCE 110, BRP Outlander MAX 170): суженая до 800–1000 мм для снижения крена и адаптации к габаритам водителя.

Слишком широкая колея	Снижение маневренности, трудности на узких тропах, повышенная нагрузка на рулевое управление.
Слишком узкая колея	Риск опрокидывания на поворотах, неустойчивость при боковом уклоне, дискомфорт на кочках.

Производители указывают колею в теххарактеристиках, а на чертежах ее можно определить по расстоянию между осями колес одной пары. Оптимальное значение подбирается под задачи: для трюков и трейла – ближе к минимуму, для охоты или работы на склонах – к максимуму. Фото демонстрируют разницу в посадке колес – у утилитарных моделей они выступают за пределы кузова, у спортивных скрыты под обтекателями.

Габариты сидений: одноместные/двухместные варианты

Ширина сиденья – ключевой параметр, определяющий вместимость квадроцикла. Одноместные модели оснащаются узким сиденьем (обычно 40-50 см), рассчитанным исключительно на водителя. Это характерно для спортивных и гоночных квадроциклов, где минимальные габариты и снижение веса критически важны для маневренности и скорости.

Двухместные варианты имеют значительно увеличенную ширину сиденья – от 70 см до 1 метра и более. Такие сиденья часто выполняются в виде единого продольного "дивана" или с раздельными зонами для водителя и пассажира. Увеличенная длина сиденья (от 80 см против 50-60 см у одноместных) обеспечивает комфортное расположение двоих взрослых людей, но напрямую влияет на общую длину техники.

Сравнительные характеристики

Параметр	Одноместное сиденье	Двухместное сиденье
Типичная ширина	40-50 см	70-100+ см
Типичная длина	50-60 см	80-110 см
Весовая нагрузка	~100 кг	150-200+ кг
Основное применение	Спорт, гонки, трюки	Туризм, утилитарные задачи, семейное использование

Конструктивные особенности: Двухместные сиденья часто имеют подъемную заднюю часть для доступа к багажному отсеку или инструментам. В утилитарных моделях применяются усиленные основания и влагостойкие материалы (винил, неопрен), тогда как спортивные одноместные сиденья делают максимально легкими, иногда с карбоновыми элементами.

Производители и линейки: Бренды четко разделяют модели по назначению:

• Can-Am: Одноместные (Renegade X) / Двухместные (Outlander, Defender)
• Yamaha: Одноместные (YFZ450R) / Двухместные (Grizzly, Kodiak)
• Polaris: Одноместные (Scrambler XP) / Двухместные (Sportsman, Ranger)

Выбор между одноместным и двухместным вариантом напрямую определяет габариты квадроцикла, его функционал и целевую аудиторию. Увеличение посадочного места неизбежно влечет рост общей длины и массы машины.

Высота руля и посадка водителя

Высота руля напрямую определяет эргономику управления и комфорт водителя во время эксплуатации квадроцикла. Этот параметр тесно связан с конструкцией рулевой колонки, типом подвески и геометрией рамы, влияя на распределение веса тела и степень нагрузки на руки при маневрировании.

Производители предлагают регулируемые рулевые колонки в премиальных моделях, позволяющие адаптировать высоту под рост райдера. В утилитарных квадроциклах руль часто фиксирован, но имеет продуманный наклон для снижения утомляемости при длительных поездках по пересеченной местности.

Факторы влияния на посадку

• Рост водителя: Высоким райдерам критично расстояние от сиденья до руля для сохранения естественного изгиба спины
• Тип квадроцикла: Спортивные модели имеют низкий руль для смещенного вперед центра тяжести, утилитарные – высокий для лучшего обзора
• Форма сиденья: Контурные сиденья с боковой поддержкой стабилизируют тело при кренах

Категория квадроцикла	Средняя высота руля (от сиденья)	Особенности посадки
Спортивные (Racing)	50-60 см	Агрессивная поза с наклоном корпуса вперёд
Утилитарные (Utility)	65-75 см	Вертикальная позиция для комфорта
Туристические (Tour)	60-70 см	Промежуточное положение с поддержкой поясницы

Важно: Неправильная высота руля провоцирует онемение кистей, боли в плечах и снижает контроль на сложном рельефе. Для проверки правильности настройки при сидении в стандартной позе угол в локтях должен составлять 120-135°, а плечи оставаться расслабленными.

Такие бренды как Yamaha и Can-Am применяют запатентованные системы регулировки (например, Can-Am Adjustable Tilt Steering), где изменение высоты достигается смещением рулевой колонки в пазах. В детских моделях (KYMCO MXU 150) высота искусственно занижена для безопасности.

Размеры грузовых платформ и багажников

Грузовые платформы и багажники напрямую влияют на функциональность квадроцикла, определяя объем перевозимого снаряжения. Стандартные задние платформы утилитарных моделей имеют длину 700–900 мм и ширину 400–500 мм, с грузоподъемностью 50–120 кг. Спортивные версии оснащаются компактными площадками (до 600×300 мм) для минимального снаряжения.

Передние багажники отличаются меньшими габаритами (400×350 мм в среднем) и рассчитаны на 20–40 кг. Боковые мягкие сумки или жесткие кейсы варьируются по глубине от 150 до 300 мм, дополняя основной объем. Ключевыми факторами при выборе являются материал (сталь, алюминий, полимер), наличие ограждающих дуг и система креплений.

Типовые параметры по производителям

Производитель	Модель	Задняя платформа (Д×Ш, мм)	Грузоподъемность (кг)
Yamaha	Grizzly	820×480	60
Can-Am	Outlander	787×457	75–110
Polaris	Sportsman	826×457	55–90
CFMOTO	CForce 600	800×450	60

Дополнительные особенности:

• Складные конструкции – увеличивают площадь при необходимости (например, Polaris ACE).
• Системы Quick-Attach – позволяют монтировать ящики или корзины без инструментов (Can-Am, BRP).
• Водостойкие боковые сумки – глубина до 280 мм у экспедиционных моделей (Yamaha Kodiak).

Габаритные огни и светотехника: требования ПДД

Габаритные огни на квадроцикле обязательны при движении в темное время суток, в условиях недостаточной видимости (туман, дождь, снегопад) и в тоннелях. Согласно ПДД, спереди должны устанавливаться белые фонари, сзади – красние. Они обеспечивают видимость транспортного средства для других участников движения и обозначают его ширину.

Дополнительно квадроцикл, используемый на дорогах общего пользования, должен быть оборудован фарами ближнего/дальнего света, стоп-сигналами, световозвращателями и указателями поворота. Задние противотуманные фонари разрешены только при наличии. Все световые приборы должны работать исправно, быть чистыми и правильно отрегулированы во избежание ослепления других водителей.

Обязательные световые приборы и параметры

Тип прибора	Цвет	Минимальное кол-во	Условия использования
Передние габаритные огни	Белый	2	Ночь, туман, тоннель
Задние габаритные огни	Красный	2	Ночь, туман, тоннель
Стоп-сигналы	Красный	1-2	При торможении
Фара ближнего света	Белый	1	Постоянно при движении
Указатели поворота	Желтый	4 (2 спереди, 2 сзади)	При маневрировании

Ключевые требования ПДД:

• Высота установки огней: от 400 до 1500 мм от дороги
• Угол видимости: не менее 45° по горизонтали
• Совмещение функций запрещено (кроме стоп-сигнала и габарита сзади)
• Мигающие огни разрешены только для поворотников и аварийной сигнализации

Производители (CFMOTO, Yamaha, BRP) комплектуют дорожные модели полным набором светотехники согласно ПДД. Для спортивных квадроциклов, не предназначенных для дорог общего пользования, установка дублирующих световых приборов обязательна перед регистрацией в ГИБДД.

Габариты для транспортировки в прицепе

При выборе прицепа для перевозки квадроцикла критически важны три параметра: длина, ширина и высота техники. Эти габариты должны учитывать не только базовые размеры квадроцикла, но и дополнительные элементы (например, зеркала, груз на багажнике), а также технологический зазор 10-15 см по периметру для безопасной фиксации.

Вес квадроцикла влияет на тип прицепа: легкие модели (до 400 кг) можно перевозить в открытых прицепах малой грузоподъемности, тогда для тяжелых спортивных или утилитарных квадроциклов (500-700 кг) требуются усиленные конструкции с тормозной системой. Обязательно проверяйте фактическую массу с учетом заправленного топлива и аксессуаров.

Ключевые рекомендации по транспортировке

Типовые габариты квадроциклов для расчета:

Категория	Длина (см)	Ширина (см)	Высота (см)
Детские/подростковые	140-170	80-100	90-110
Утилитарные (стандарт)	210-240	115-130	115-135
Спортивные	180-210	110-125	105-120
Тяжелые 2-местные	250-300	135-150	130-150

Обязательные действия при погрузке:

1. Измерьте квадроцикл с учетом выступающих частей (защита, руль, колёса).
2. Выберите прицеп с внутренними размерами на 20-30% больше полученных значений.
3. Используйте минимум 4 ремня с нагрузкой не менее 500 кг каждый, закрепляя раму через проушины.

Особенности прицепов:

• Закрытые трейлеры требуют дополнительных 15-20 см по высоте для маневрирования при заезде
• Для моделей с независимой подвеской обязателен наклонный трап с углом не более 20°
• Ширина колеи прицепа должна превышать ширину квадроцикла минимум на 10 см с каждой стороны

Хранение в гараже: минимальные размеры бокса

Минимальные габариты бокса определяются размерами квадроцикла с учётом технологических зазоров. Для комфортного размещения к длине и ширине техники добавляют 0,8–1,2 м свободного пространства: 50–70 см спереди/сзади для открытия дверей гаража и прохода человека, 30–50 см по бокам для маневрирования и хранения аксессуаров. Высота потолка должна превышать высоту квадроцикла минимум на 30 см для учёта антенн или груза на багажнике.

Обязательно предусмотрите место для стеллажей с экипировкой, инструментов или подзарядки АКБ. Для молодёжных и спортивных моделей достаточно бокса 3×2 м, крупные утилитарные квадроциклы (например, Yamaha Grizzly) требуют 3,5×2,5 м. В таблице ниже приведены ориентиры для популярных категорий:

Рекомендуемые габариты боксов

Тип квадроцикла	Пример модели	Средние размеры (Д×Ш×В), м	Минимальный бокс (Д×Ш), м
Детский/подростковый	Yamaha Raptor 90	1,5×0,9×0,9	2,3×1,8
Спортивный	CFMOTO CFORCE 600	2,1×1,2×1,2	3,0×2,0
Утилитарный (стандарт)	BRP Outlander 450	2,2×1,2×1,2	3,2×2,2
Утилитарный (XL)	Polaris Sportsman 850	2,4×1,3×1,2	3,5×2,5

Критические моменты при планировании:

• Учитывайте вылет руля при повёрнутых колёсах – ширина прохода должна предотвращать задевание стен
• Оставляйте зазор под навесное оборудование (лебёдки, расширители колёс)
• Располагайте квадроцикл вдоль длинной стены гаража для экономии пространства

Детские квадроциклы: компактные параметры

Габариты и масса детских квадроциклов кардинально отличаются от взрослых моделей, создавая безопасную и управляемую платформу для юных райдеров. Их ключевая особенность – компактность, достигаемая за счёт уменьшенной колёсной базы, узкой ширины и облегчённой конструкции рамы.

Величина таких моделей строго соотносится с возрастной группой и физическими параметрами ребёнка. Производители чётко сегментируют линейки, предлагая технику для малышей от 3 лет с параметрами, исключающими риск опрокидывания, и более крупные варианты для подростков, готовящих к переходу на взрослые квадроциклы.

Характеристики размеров детских моделей

Основные параметры, определяющие размер:

• Длина: Обычно от 1000 мм (для малышей) до 1500-1800 мм (для подростков).
• Ширина: Существенно сужена (700-900 мм) для повышения устойчивости и проезда по узким тропам.
• Высота: Включая руль и сиденье, варьируется от 700 мм до 1000 мм, обеспечивая правильную посадку.
• Колёсная база: Короткая (800-1100 мм) для улучшения манёвренности.
• Дорожный просвет: Минимальный (80-150 мм), так как экстремальное бездорожье не предполагается.
• Вес: Критично низкий – от 30-40 кг (электрические, для 3-6 лет) до 70-120 кг (бензиновые, 10+ лет) для лёгкого управления и транспортировки.

Наглядное представление о габаритах дают чертежи (схемы с размерами) и фото, где квадроцикл изображён рядом с ребёнком или объектом сравнения.

Производители и их размерные линейки

Ведущие бренды структурируют ассортимент по размерам/возрасту:

Производитель	Возрастная группа	Типичные параметры (ДхШхВ, мм)	Вес (кг)
Kayo	6-12 лет	~1400 x 800 x 900	70-90
STELS	3-8 лет / 8-14 лет	1100x650x700 / 1500x850x950	40-50 / 80-100
Razor (электрич.)	6+ лет	~1050 x 600 x 750	30-35
BRP Can-Am (DS 70/90)	6-12 лет / 12+ лет	~1500x850x900 / ~1700x1000x1000	~100 / ~120

Важно: Выбор размера должен основываться не только на возрасте, но и на росте, весе и опыте ребёнка. Всегда сверяйтесь с рекомендациями производителя и примеряйте технику перед покупкой.

Юношеские модели: промежуточные размеры

Юношеские квадроциклы занимают промежуточную позицию между детскими и взрослыми моделями, предназначены для райдеров 12–16 лет. Их габариты оптимизированы для подросткового телосложения: ширина варьируется от 800 до 950 мм, длина – от 1400 до 1800 мм, высота по седлу составляет 650–780 мм, что обеспечивает уверенную постановку ног и контроль над техникой.

Вес таких моделей обычно находится в диапазоне 130–190 кг, что позволяет сохранять маневренность без излишней сложности в управлении. Устанавливаются двигатели объёмом 90–200 см³ (бензиновые) или электромоторы мощностью 4–8 кВт, обеспечивая скорость до 60 км/ч. Конструктивно они отличаются усиленной рамой, регулируемой подвеской и тормозной системой дискового типа.

Производители и линейка размеров

Ведущие бренды предлагают специализированные серии с градацией параметров под разный рост:

• CFMOTO: CForce 110 – длина 1620 мм, ширина 930 мм.
• Yamaha: YFZ50 – длина 1450 мм, ширина 815 мм; Raptor 125 – длина 1660 мм, ширина 940 мм.
• BRP Can-Am: DS 90 – длина 1670 мм, ширина 910 мм.
• Arctic Cat: Alterra 90 – длина 1500 мм, ширина 840 мм.

Параметр	Минимум	Максимум
Длина (мм)	1400	1800
Ширина (мм)	800	950
Высота седла (мм)	650	780
Вес (кг)	130	190

Чертежи и фото таких моделей подчеркивают компактность колёсной базы (1020–1250 мм), суженный руль и укороченные рычаги управления. Визуально они сохраняют агрессивный дизайн взрослых квадроциклов, но с пропорционально уменьшенными элементами: сиденьем, топливным баком (3–7 л) и защитными дугами.

Взрослые спортивные ATV: специфика размеров

Габариты спортивных квадроциклов для взрослых строго подчинены требованиям динамики и управляемости. Длина обычно варьируется от 170 до 195 см, ширина – от 105 до 125 см, а высота по рулю не превышает 115-125 см. Эти компактные размеры (значительно меньше утилитарных моделей) обеспечивают низкий центр тяжести, снижая риск опрокидывания на виражах и улучшая реакцию на резкие маневры. Клиренс редко превышает 8-10 см, что дополнительно повышает стабильность при скоростной езде по ровным трассам.

Вес конструкции играет ключевую роль: спортивные ATV редко весят больше 180-200 кг (без водителя), а облегченные версии могут достигать 130-150 кг. Достигается это за счет алюминиевых рам, пластиковых обвесов и отсутствия громоздких элементов вроде полного привода или независимой подвески всех колес. Типичная колесная база – 125-130 см – создает баланс между устойчивостью на прямой и отзывчивостью в поворотах. Диаметр колес обычно ограничен 20-22 дюймами для минимизации инерции вращения.

Ключевые характеристики и производители

Типовые размерные параметры:

• Длина/ширина: Оптимальное соотношение – 1,5:1 для контроля кренов.
• Высота сиденья: 75-85 см – низкое расположение водителя для лучшего сцепления.
• Ширина колеи: Не менее 80% от общей ширины ATV для устойчивости.

Влияние размеров на динамику: Укороченная база и малый вес позволяют развивать ускорение до 100 км/ч за 5-7 секунд, но требуют активной работы корпусом для компенсации заносов. Широкая колея (от 900 мм) критична для безопасности при прыжках.

Ведущие производители и линейки:

Производитель	Модель (пример)	Длина/ширина (см)	Вес (кг)
Yamaha	YFZ450R	186/116	172
Honda	TRX450R	183/113	169
Can-Am	DS 450	191/122	181

Особенности проектирования: Чертежи спортивных ATV всегда показывают смещенную назад посадку водителя и короткие передние рычаги подвески. Фото демонстрируют агрессивные углы наклона амортизаторов (до 45°) и минимальные свесы кузова. Рама типа "голова гуся" (goose neck) обеспечивает жесткость при малой массе.

Туристические квадроциклы: баланс габаритов

Размеры туристических квадроциклов критичны для их основного назначения: преодоления больших расстояний по сложному рельефу с грузом. Чрезмерная компактность ограничивает грузоподъемность и запас топлива, а избыточная масса снижает проходимость и маневренность на узких участках маршрута. Производители стремятся найти оптимальное соотношение между длиной, шириной, колесной базой и общим весом конструкции.

Ширина корпуса обычно варьируется в пределах 1150-1300 мм, что обеспечивает стабильность на высоких скоростях и при боковых уклонах, не препятствуя движению по лесным тропам. Длина в диапазоне 2200-2500 мм позволяет разместить объемные грузовые платформы или пассажирские сиденья, сохраняя приемлемый угол свеса для преодоления препятствий. Вес туристических моделей чаще всего составляет 350-500 кг, что требует мощного двигателя, но сохраняет управляемость.

Ключевые аспекты и решения производителей

Ведущие бренды используют несколько стратегий для достижения баланса:

• Рама и подвеска: Усиленные рамы с удлиненной колесной базой (до 1300 мм) повышают плавность хода и грузовместимость, а регулируемые амортизаторы компенсируют увеличенную массу.
• Компоновка: Смещение центра тяжести вниз за счет низкой посадки двигателя и топливных баков увеличенного объема (20-30 литров) без потери клиренса (часто 250-300 мм).
• Материалы: Применение алюминиевых сплавов в несущих элементах снижает общий вес без ущерба прочности.

Производитель	Модель	Длина/Ширина/Высота (мм)	Вес (кг)	Особенности
Yamaha	Grizzly	2450 x 1220 x 1280	375	Ультраматовые панели кузова, ЭРУ
Can-Am	Outlander	2500 x 1300 x 1250	420	Система TTX подвески, до 600 кг груза
CFMOTO	CForce 1000	2380 x 1250 x 1320	455	Двухместная версия, блокировки дифф.

Результат сбалансированной конструкции: возможность установки дополнительного оборудования (лебедки, багажники), комфорт при многочасовой езде за счет гашения вибраций, сохранение приемлемого радиуса разворота. Например, модели Yamaha Kodiak или Polaris Sportsman сочетают габариты для перевозки двух пассажиров с гусеничным комплектом, оставаясь проходимыми в глубоком снегу или грязи. Фото и чертежи таких квадроциклов демонстрируют плавные линии обводов, интегрированные крепления для груза и оптимальное распределение масс.

Утилитарные гиганты: рабочие характеристики

Утилитарные квадроциклы крупного класса выделяются исключительной функциональностью и выносливостью. Их мощные двигатели (часто объёмом 600-1000 см³) обеспечивают высокий крутящий момент на низких оборотах, что критично для буксировки прицепов, плугов или транспортировки грузов. Полноприводные системы с блокируемым дифференциалом и понижающими передачами гарантируют проходимость в экстремальных условиях – от глубокой грязи до заснеженных склонов.

Конструкция усиленной рамы и независимая подвеска с большим ходом амортизаторов (180-250 мм) позволяют преодолевать серьёзные препятствия с грузом. Электронные помощники (например, системы стабилизации на склонах или помощь при спуске) повышают безопасность в рабочих режимах. Влагозащищённые компоненты и защита днища из стали или полимера обеспечивают долговечность при интенсивной эксплуатации.

Ключевые рабочие параметры

• Грузоподъёмность: 200-400 кг (включая водителя, пассажира и багаж)
• Буксировочная способность: 500-1000 кг (с фаркопом и тормозной системой прицепа)
• Дорожный просвет: 250-300 мм для преодоления пней и камней
• Объём багажных площадок: до 100 л спереди и 200 л сзади (с опциональными кофрами)

Производитель	Модель (пример)	Вес (кг)	Грузоподъёмность (кг)	Буксировка (кг)
Yamaha	Grizzly 700	330	290	590
Can-Am	Outlander 1000	385	340	825
Polaris	Sportsman 850	370	325	900

Дополнительное оборудование (лебёдки с тяговым усилием до 2500 кг, снегоуборочные отвалы, сеялки) расширяет сферы применения. Водонепроницаемые отсеки для инструментов и система креплений LINQ (у Can-Am) или Lock & Ride (у Polaris) обеспечивают быстрый монтаж аксессуаров. Для сложных задач производители предлагают спецверсии: Hunter Edition с камуфляжем и креплениями для оружия или Farm & Ranch с усиленной защитой и расширенным пакетом грузовых платформ.

Особенности тяжелых 6x6 и 8x8 моделей

Тяжелые квадроциклы 6x6 и 8x8 выделяются экстремальными характеристиками проходимости за счет увеличенного количества ведущих колес. Их конструкция базируется на усиленной раме из толстостенной стали, способной выдерживать ударные нагрузки при преодолении глубокой грязи, болот или заснеженных территорий. Подвеска таких моделей – независимая многорычажная с длинноходными амортизаторами (до 300 мм хода), что обеспечивает стабильный контакт всех колес с неровным рельефом.

Грузоподъемность достигает 1–1.5 тонн, а объем грузовых платформ/прицепов – до 3 м³, что позволяет транспортировать строительные материалы, охотничьи трофеи или экспедиционное снаряжение. Силовые агрегаты представлены турбированными бензиновыми (800–1200 см³) или дизельными двигателями мощностью 60–100 л.с., часто с вариаторной трансмиссией и понижающими редукторами. Для управления используются гидравлические усилители руля и дисковые тормоза с ABS.

Ключевые отличия и сфера применения

Модели 8x8 превосходят 6x6 в распределении нагрузки на грунт, что критично для движения по рыхлому снегу или тундре. Их колеса меньшего диаметра снижают давление на поверхность, а герметичные корпуса защищают трансмиссию при полном погружении в воду. В базовой комплектации часто присутствуют:

• Лебедки с тяговым усилием 2500–4000 кг
• Система подкачки шин on-the-go
• Дополнительные топливные баки (до 100 л)
• Защита картера и раздаточной коробки

Основные производители тяжелой линейки:

1. Русская механика: «ТРЭКОЛ» 6x6 с грузоподъемностью 1200 кг
2. Polaris: серия «CREW» 6x6 с 3-рядной посадкой
3. BRP Can-Am: Outlander MAX 6x6
4. КАМАЗ-АРГО: «Тайфун» 8x8 для арктических условий

Параметр	6x6	8x8
Снаряженная масса (кг)	750–900	950–1300
Грузоподъемность (кг)	600–1000	1200–1500
Глубина преодолеваемого брода (мм)	600–800	800–1000+
Типовое применение	Лесозаготовка, охота	Спасательные операции, геологоразведка

Эти машины оснащаются шинами сверхнизкого давления (0.2–0.5 атм) с грунтозацепами высотой от 50 мм. Для специализированных задач на шасси монтируются буровые установки, пожарные модули или медицинские кузова. Чертежи подчеркивают V-образную форму днища для защиты от зацепов, а фото демонстрируют углы въезда/съезда до 40°, недоступные для стандартных квадроциклов.

Yamaha Grizzly: таблица размеров линейки

Модельный ряд квадроциклов Yamaha Grizzly охватывает различные категории – от компактных юниорских версий до полноразмерных внедорожников. Габариты и вес напрямую влияют на проходимость, маневренность и транспортировку техники.

Приведенные ниже параметры актуальны для актуальных серийных модификаций. Значения могут незначительно варьироваться в зависимости от года выпуска и комплектации (наличие электроусилителя руля, дополнительного оборудования).

Модель	Длина (мм)	Ширина (мм)	Высота (мм)	Колесная база (мм)	Дорожный просвет (мм)	Сухой вес (кг)
Grizzly 125	1650	980	1030	1100	140	162
Grizzly 250	1880	1070	1110	1190	180	216
Grizzly 700 EPS	2175	1160	1220	1260	270	295
Grizzly 700 EPS SE	2175	1160	1220	1260	270	302
Grizzly 4x4 EPS	2175	1160	1220	1260	270	295

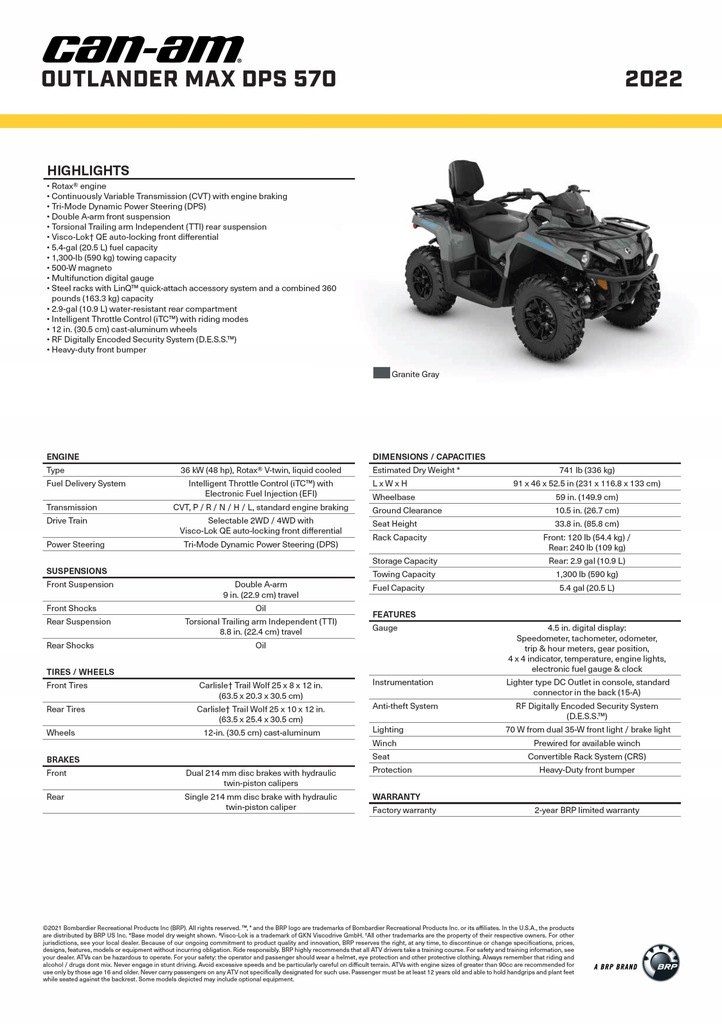

Can-Am Outlander: сравнительные габариты

Линейка Can-Am Outlander представлена моделями с разной кубатурой двигателя (от 450 до 1000 см³) и колесной базой (от 81 до 89 см), что напрямую влияет на габариты. Наиболее компактными являются версии 450/570 (длина ~218 см, ширина ~116 см), тогда как флагманские модели 650/850/1000 отличаются увеличенными размерами (длина до 240 см, ширина до 127 см). Высота руля и дорожный просвет также варьируются в зависимости от модификации.

Колея колес расширяется в топовых комплектациях (до 122 см), улучшая стабильность. Вес квадроциклов возрастает пропорционально мощности: от 330 кг у базовых версий до 385 кг у двухместных Outlander MAX с двигателем 1000 см³. При выборе критично учитывать не только физические размеры, но и сухую массу, влияющую на транспортировку и проходимость.

Сравнительные параметры по моделям

Модель	Длина (см)	Ширина (см)	Колесная база (см)	Снаряженная масса (кг)*
Outlander 450/570	218	116	81	330
Outlander 650/850	232	122	86	350
Outlander 1000	240	127	89	370
Outlander MAX 650/1000	249	127	96	385

*Указана сухая масса для стандартной комплектации.

Ключевые особенности габаритов:

• Дорожный просвет: от 27,5 см (450) до 30,5 см (1000 XT)
• Ширина колеи: уже у базовых моделей (91 см) vs. расширенная у XT-версий (122 см)
• Габариты двухместных версий (MAX): увеличенная колесная база (+15 см) и длина

Производитель BRP использует 3 платформы для линейки: компактную (450/570), среднюю (650/850) и тяжелую (1000). Визуально модели отличаются шириной стоек, размером колес и геометрией рам. Чертежи подчеркивают эргономику: руль регулируется по углу наклона, а сиденье адаптировано под смещение центра тяжести при нагрузке. Фото демонстрируют прогрессию размеров – от узкого Outlander 450 до массивного двухрядного MAX 1000 с усиленным багажником.

Polaris Sportsman: эволюция параметров

Ранние модели Sportsman 400 (1996 г.) отличались компактностью: длина ≈2140 мм, ширина ≈1130 мм, высота ≈1140 мм при сухом весе 285 кг. Двигатель 398 куб.см (28 л.с.) сочетался с примитивной подвеской и барабанными тормозами. Базовая грузоподъемность не превышала 200 кг, а дорожный просвет составлял скромные 180 мм.

Переход на Sportsman 500 HO (2000-е) принес увеличение габаритов (≈2184×1168×1194 мм) и веса (305 кг). Инжекторный двигатель 499 куб.см (34 л.с.), дисковые тормоза и независимая подвеска ProStar повысили проходимость. Грузоподъемность возросла до 270 кг, клиренс – до 280 мм. Появились системы 2WD/4WD и автоматическая трансмиссия PVT.

Технический прогресс линейки

Модель	Годы	Вес (кг)	Габариты (Д×Ш×В, мм)	Двигатель	Ключевые инновации
Sportsman 800 EFI	2008-2015	326	2200×1219×1194	760 куб.см (62 л.с.)	Электронное рулевое управление (EPS), стабилизатор поперечной устойчивости
Sportsman 850	2016-н.в.	336	2240×1219×1194	850 куб.см (77 л.с.)	Система динамического торможения Engine Braking Control (EBC), усиленная подвеска
Sportsman 1000	2017-н.в.	367	2320×1220×1210	999 куб.см (89 л.с.)	Адаптивная система полного привода AWD, цифровая приборная панель Ride Command

Современные версии демонстрируют:

• Увеличение мощности на 218% с 1996 года
• Рост клиренса до 330 мм (у версий с пакетом ATV)
• Внедрение интегрированных креплений Lock & Ride® для аксессуаров
• Переход на LED-оптику и водоотталкивающие тормоза

Эволюция отражает общую отраслевую тенденцию: увеличение размеров (+8% по длине) и массы (+29%) компенсируется ростом мощности, внедрением электронных систем помощи и адаптацией под экстремальные нагрузки. Производитель сохраняет узнаваемый дизайн рамы "Double Tube" при постоянном обновлении технологической начинки.

Honda FourTrax: традиционные решения

Линейка Honda FourTrax, включающая модели Rancher, Rubicon и Foreman, известна своей надежностью и функциональностью. При разработке этих квадроциклов Honda придерживается проверенных временем инженерных решений, которые обеспечивают долговечность, предсказуемость поведения и простоту обслуживания. Габариты и вес моделей FourTrax варьируются в зависимости от конкретной модификации (базовая, EPS, Power Steering, длиннобазная версия Rubicon Deluxe), но все они сохраняют характерную для Honda сбалансированность и прочную конструкцию.

Вес квадроциклов FourTrax обычно находится в диапазоне от 280 кг (например, Rancher 4x4) до 340 кг (Rubicon Deluxe), что обеспечивает хорошую устойчивость на бездорожье без излишней громоздкости. Габаритные размеры (длина/ширина/высота) также зависят от модели: компактный Rancher имеет длину около 2100-2150 мм и ширину примерно 1160-1180 мм, в то время как более крупный Rubicon Deluxe может достигать 2250 мм в длину и 1210 мм в ширину. Высота по рулю составляет примерно 1200-1250 мм.

Ключевые традиционные черты

Основные характеристики, определяющие традиционный подход Honda в серии FourTrax:

• Прочная стальная рама: Классическая конструкция с двойной трубчатой рамой обеспечивает исключительную прочность и долговечность, выдерживая серьезные нагрузки и сложные условия эксплуатации.
• Надежные двигатели: Использование проверенных одно- или двухцилиндровых 4-тактных моторов (OHC или SOHC) с воздушным или жидкостным охлаждением. Объемы двигателей варьируются от 420cc до 750cc. Эти двигатели известны своей тяговитостью на низких оборотах, долгим сроком службы и ремонтопригодностью.
• Трансмиссия: Предлагается выбор между полностью автоматической гидростатической трансмиссией (Honda Hydrostatic Transmission - HST) с электронным управлением (DCT на Rubicon) и классической 5-ступенчатой полуавтоматической трансмиссией с электроприводом переключения (ES) на некоторых Rancher. Обе системы отличаются высокой надежностью и продуманностью.

Линейка моделей и их габариты (примерные)

Модель	Длина (мм)	Ширина (мм)	Высота (мм)	Колесная база (мм)	Вес (кг, сухой)
FourTrax Rancher 4x4 (420cc)	~2100-2150	~1160-1180	~1200-1250	~1280	~280-300
FourTrax Foreman 4x4 (500cc)*	~2150-2170	~1170-1190	~1220-1260	~1290	~300-315
FourTrax Rubicon 4x4 (500/520cc)	~2170-2200	~1180-1200	~1220-1260	~1290	~310-325
FourTrax Rubicon Deluxe 4x4 (750cc DCT)	~2250	~1210	~1250	~1340	~330-340

*Примечание: Модель Foreman в некоторых регионах может быть снята с производства или представлена ограниченно, уступая место Rancher и Rubicon. Актуальность уточняйте у официальных дилеров Honda.

Габариты и вес делают квадроциклы Honda FourTrax практичным выбором для широкого круга задач: от работы в хозяйстве и перевозки грузов до уверенного преодоления бездорожья. Их традиционная, продуманная конструкция гарантирует стабильность и управляемость, характерные для бренда Honda.

CFMOTO: китайские стандарты размеров

CFMOTO, как ведущий китайский производитель квадроциклов, проектирует свою технику с учетом национальных стандартов безопасности, дорожного движения и инфраструктуры. Габариты моделей строго регламентируются ГОСТом КНР (GB/T 15360-2006 для квадроциклов), определяющим допустимые пределы длины, ширины и высоты, а также требования к клиренсу и массе для различных категорий техники. Это обеспечивает легальность эксплуатации на общественных дорогах и соответствие условиям типичного бездорожья региона.

Размерный ряд CFMOTO охватывает утилитарные, спортивные и туристические модели, адаптированные под китайские реалии. Утилитарные серии (CForce) имеют увеличенную ширину (обычно 1150-1250 мм) и колесную базу для устойчивости на сложном рельефе, но остаются в рамках, разрешенных для транспорта сельхозназначения. Спортивные модели (ZForce) компактнее и ниже для маневренности, их ширина часто приближена к нижней границе стандарта (~1150 мм). Туристические квадроциклы (UForce) отличаются увеличенной длиной и высотой для комфорта, сохраняя приемлемый клиренс (200-280 мм) для грунтовых дорог и умеренного бездорожья.

Ключевые характеристики размеров по моделям (примеры)

Модель	Длина (мм)	Ширина (мм)	Высота (мм)	Колесная база (мм)	Дорожный просвет (мм)
CFORCE 450 (L)	2000	1160	1200	1280	260
ZFORCE 500 EX	1960	1150	1150	1270	280
UFORCE 600	2240	1215	1240	1420	230
CFORCE 1000 OVERLAND	2250	1220	1290	1450	250

Весовая политика ориентирована на баланс между прочностью рамы (часто сталь) и маневренностью. Утилитарники тяжелее (450-700 кг), спортивные легче (350-450 кг). Вес укладывается в нормы для внедорожной техники, исключающие избыточную нагрузку на грунт.

Особенности стандартизации CFMOTO:

• Ширина преимущественно в диапазоне 1150-1250 мм для проезда по узким тропам и транспортировки в кузове грузовика.
• Умеренная длина (1900-2250 мм) для сохранения маневренности в условиях плотной растительности или стесненных пространств.
• Клиренс не менее 200 мм для преодоления неровностей, камней и неглубокой грязи, характерных для азиатского ландшафта.
• Использование унифицированных платформ для моделей разного класса, что упрощает производство и ремонт.

Точные габариты, весовые параметры, чертежи рамы и обвесов, а также фото для визуальной оценки размеров всегда представлены в технической документации (руководствах пользователя) на официальном сайте CFMOTO и у дилеров. Производитель регулярно обновляет линейку, но сохраняет приверженность стандартам КНР как базе для глобальных модификаций.

STELS: российские габаритные требования

Российские квадроциклы STELS, как и все квадрициклы, предназначенные для эксплуатации на дорогах общего пользования (ДОП), должны соответствовать требованиям Технического регламента Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011), а также национальному стандарту ГОСТ Р 52008-2003 "Средства мототранспортные четырехколесные внедорожные. Общие технические требования". Эти документы определяют ключевые габаритные параметры для отнесения транспортного средства к категории L7e (квадрициклы) и возможности их регистрации в ГИБДД.

Основные ограничения по габаритам и массе для квадрициклов категории L7e, актуальные для моделей STELS, включают: максимальную снаряженную массу не более 400 кг (550 кг для транспортных средств, предназначенных для перевозки грузов) и максимальную полезную нагрузку не более 200 кг (1000 кг для грузовых). Максимальная конструктивная скорость должна превышать 25 км/ч, но быть не более 90 км/ч. Что касается размеров, то длина обычно не является критичным параметром для квадроциклов STELS, но ширина не должна превышать 1150 мм без учета зеркал заднего вида и осветительных приборов.

Соответствие моделей STELS требованиям

Модельный ряд STELS ATV включает как утилитарные, так и спортивные квадроциклы разного размера и мощности. Большинство моделей с рабочим объемом двигателя 150-300 куб. см (например, STELS ATV 300D, 300LD) легко укладываются в габаритные ограничения:

• Ширина: Обычно находится в диапазоне 1050-1130 мм.
• Длина: Составляет примерно 1800-2100 мм.
• Высота: Около 1100-1250 мм (часто зависит от установленных аксессуаров).
• Сухой вес: Типично 250-350 кг, что гарантирует снаряженную массу ниже 400 кг.

Однако более крупные и мощные модели, такие как STELS ATV 500 V Commander (500 куб. см), требуют особого внимания:

• Ширина: Составляет 1170 мм (без зеркал), что превышает установленный лимит в 1150 мм.
• Сухой вес: Около 330 кг, снаряженная масса с учетом всех жидкостей и АКБ может приближаться к 400 кг.

Для регистрации таких моделей в ГИБДД как полноценное ТС категории L7e обязательно требуется:

1. Наличие Одобрения Типа Транспортного Средства (ОТТС) или Свидетельства о безопасности конструкции транспортного средства (СБКТС), выданного на конкретную модель с учетом ее фактических габаритов и массы.
2. Установка всего необходимого оборудования для ДОП (зеркала, светотехника, сигнал, спидометр и т.д.) в заводской комплектации или сертифицированными наборами.

Габариты популярных моделей STELS ATV:

Модель	Длина (мм)	Ширина (мм)*	Высота (мм)	Сухой вес (кг)	Примечание
STELS ATV 150 D	1850	1080	1120	240	Соответствует
STELS ATV 300 LD	1950	1130	1160	290	Соответствует
STELS ATV 500 V Commander	2100	1170	1200	330	Требует ОТТС/СБКТС (ширина >1150 мм)

Ширина указана без учета зеркал заднего вида.

При выборе квадроцикла STELS для постановки на учет в ГИБДД критически важно заранее уточнять у производителя или официального дилера наличие действующего ОТТС/СБКТС именно на интересующую модель в комплектации для ДОП и ее полное соответствие габаритным ограничениям по ширине и массе. Без этих документов регистрация транспортного средства будет невозможна.

Измерение габаритов собственного квадроцикла

Точное определение габаритов квадроцикла необходимо для транспортировки, хранения, выбора гаража или проезда по ограниченным пространствам. Для корректного замера потребуется рулетка (от 5 м), помощник и ровная площадка с твердым покрытием.

Установите квадроцикл на горизонтальную поверхность с стандартным давлением в шинах. Зафиксируйте руль в прямом положении, уберите дополнительные аксессуары (багажники, тросы), которые могут исказить результаты. Замеры выполняйте по крайнейним выступающим точкам кузова и элементов конструкции.

Ключевые параметры для замера:

• Длина: От передней кромки бампера/колеса до крайней точки задней части (багажника или шины).
• Ширина: Между внешними краями колес или рукояток руля (выбирайте наибольшее значение).
• Высота: От поверхности до наивысшей точки (руля, ветрового стекла или сиденья с учетом антенны).
• Клиренс: Зазор между землей и самой низкой точкой конструкции (обычно под защитой картера).

Для сложных расчетов (например, центра тяжести) дополнительно измеряют:

1. Колесную базу: Расстояние между центрами передних и задних колесных осей.
2. Передний/задний свес: Проекция частей кузова за линиями осей колес.

Параметр	Точка замера	Погрешность
Длина	Бампер (перед) → Багажник/шина (зад)	±1 см
Ширина	Рукоятки руля / Края колес	±0.5 см
Высота	Земля → Верх руля/стекла	±0.5 см

Результаты сверьте с паспортом ТС или данными производителя. Расхождения >3% указывают на неисправность подвески, деформацию рамы или ошибку замера. Для визуализации сделайте фото квадроцикла с линейкой у критичных узлов и схематический чертеж с размерами.

Сравнение размеров аналогичных моделей

При выборе квадроцикла критически важно сопоставлять габариты моделей одного класса, так как даже небольшие различия в размерах существенно влияют на управляемость, проходимость и удобство транспортировки. Например, утилитарные квадроциклы с близкими техническими характеристиками могут иметь принципиальные отличия в длине колесной базы или ширине, что определяет их устойчивость на сложном рельефе и маневренность в лесу.

Ключевые параметры для сравнения включают не только длину, ширину и высоту техники, но и дорожный просвет, колесную базу, а также сухой вес. Эти показатели напрямую коррелируют с проходимостью: более компактные и легкие модели легче преодолевают узкие участки, тогда как увеличенный клиренс и длинная база улучшают стабильность на высокой скорости и при езде по глубокой грязи.

Сопоставление габаритов популярных утилитарных моделей 500-700 см³

Модель	Длина (мм)	Ширина (мм)	Высота (мм)	Клиренс (мм)	Колесная база (мм)	Вес (кг)
Yamaha Grizzly 700	2175	1160	1255	310	1270	295
Can-Am Outlander 650	2262	1168	1190	280	1295	310
Polaris Sportsman 570	2100	1210	1190	330	1270	325
CFMOTO CForce 600	2065	1170	1220	260	1250	298

Из таблицы видно, что Can-Am Outlander выделяется максимальной длиной и колесной базой, что повышает стабильность на прямой, но снижает маневренность в плотном лесу. Polaris Sportsman обладает самым большим клиренсом (330 мм) и шириной (1210 мм), обеспечивая лучшую проходимость по каменистой местности и болотам, однако это увеличивает общий вес модели. Yamaha Grizzly демонстрирует сбалансированные показатели при минимальном весе в категории, а CFMOTO CForce – наиболее компактен по длине, но уступает в дорожном просвете.

Габариты и законодательные ограничения

Габаритные размеры квадроцикла (длина, ширина, высота) напрямую влияют на его маневренность, устойчивость, проходимость и возможность транспортировки. Компактные модели легче перевозить в прицепе или кузове, но могут уступать в комфорте и запасе прочности при экстремальной эксплуатации. Крупногабаритные квадроциклы часто обладают повышенной мощностью и вместительностью, но сложнее в управлении на узких трейлах и могут попадать под более строгие законодательные нормы.

Юридические требования к габаритам квадроциклов значительно различаются в зависимости от страны и классификации ТС. Ключевым параметром для отнесения к категории "квадроцикл" (ATV) или "квадрицикл" часто является ширина техники. Превышение установленного порога по ширине или массе автоматически переводит технику в другую категорию (например, UTV/SSV), требующую иного порядка регистрации, страхования и допуска к управлению.

Основные законодательные нормы и ограничения

• Ширина: Наиболее критичный параметр. В РФ и ЕС ширина до 1100 мм – стандарт для ATV. При ширине от 1100 мм до 1500 мм техника обычно классифицируется как Side-by-Side (SSV) или легкий квадрицикл (категория L6e/L7e), что влечет необходимость регистрации в ГИБДД, ОСАГО, получения водительского удостоверения категории B1 (в РФ) или иной, установленной местным законодательством.
• Масса: Сухая масса большинства ATV не превышает 400-600 кг. Техника массой свыше 400 кг (в РФ) или 550 кг (ряд стран ЕС для L7e) чаще попадает под категорию тяжелых квадрициклов или UTV, требующих полной регистрации как транспортного средства.
• Дорожный просвет и размеры колес: Регламентируются косвенно через требования к безопасности и экологическим нормам эксплуатации вне дорог общего пользования (особенно в природоохранных зонах).
• Региональные особенности: Некоторые регионы/страны вводят дополнительные ограничения на габариты для проезда по лесным дорогам или охраняемым территориям (напр., max ширина 50 дюймов / 1270 мм в отдельных нацпарках США/Канады).

Параметр	ATV (Квадроцикл)	SSV/UTV (Квадрицикл)
Ширина	До 1100 мм (чаще 800-1000 мм)	От 1100 мм до 1500 мм
Сухая масса	150-400 кг	400-1000+ кг
Типовая регистрация	Самоходная машина (трактор) - ПСМ в РФ	Транспортное средство (категория B1/L7e)
Требуемое ВУ	Удостоверение тракториста-машиниста (кат. A1 в РФ)	Водительское удостоверение (B1 в РФ, AM/B в ЕС)

Важно: Перед покупкой необходимо уточнять актуальные требования к габаритам и массе в местных органах Гостехнадзора (для РФ) или транспортной инспекции, так как нормы могут меняться и иметь региональные особенности. Производители (Yamaha, Can-Am, CFMOTO, BRP, Polaris) обычно четко указывают в спецификациях, под какую категорию попадает конкретная модель.

Как размеры влияют на маневренность

Габариты квадроцикла напрямую определяют его способность к маневрированию. Длина и ширина формируют общий "след" техники – чем они больше, тем сложнее выполнять резкие повороты, объезжать препятствия на узких участках или проходить между деревьями. Высокая колесная база (расстояние между осями) повышает стабильность на прямой и в поворотах, но одновременно увеличивает радиус разворота, делая аппарат менее поворотливым.

Высота центра тяжести, зависящая от общей высоты квадроцикла и расположения ключевых узлов (двигателя, топливного бака), критична для управляемости. Низкий центр тяжести улучшает сцепление с поверхностью и снижает риск опрокидывания при резких маневрах или на склонах. Напротив, высокая посадка увеличивает крен в поворотах и требует осторожного управления.

Ключевые аспекты влияния размеров

• Ширина: Широкие модели (> 1200 мм) устойчивее на скорости, но хуже проходят в узкие пространства. Узкие (< 1000 мм) – маневреннее в лесу или на тропах.
• Длина: Укороченная база (до 1800 мм) обеспечивает быструю реакцию на руль и малый радиус разворота. Длинные квадроциклы (> 2000 мм) стабильнее на прямой, но "ватные" в поворотах.
• Вес: Легкие модели (< 300 кг) проще контролировать при резкой смене траектории. Тяжелые (> 400 кг) инертнее и требуют больше усилий для маневра.

Параметр	Малые значения	Большие значения	Влияние на маневренность
Ширина	< 1000 мм	> 1200 мм	↑ Легче объезд препятствий, ↓ устойчивость
Колесная база	< 1800 мм	> 2000 мм	↑ Отзывчивость руля, ↓ радиус разворота
Клиренс	< 200 мм	> 250 мм	↓ Крен в поворотах (при высоком ЦТ), ↑ проходимость
Вес	< 300 кг	> 400 кг	↑ Скорость реакции на управление, ↓ инерция

Оптимальный баланс зависит от задач: спортивные и детские модели делают компактными и легкими для резвости, тогда как утилитарные версии (например, Yamaha Grizzly, Can-Am Outlander) часто жертвуют маневренностью ради устойчивости и грузоподъемности. Производители вроде Polaris или CFMOTO предлагают линейки с разными габаритами – от юрких 50-дюймовых ATV до крупногабаритных 2-местных машин.

Взаимосвязь веса и проходимости

Вес квадроцикла напрямую влияет на его способность преодолевать сложные участки местности. Легкие модели (150-300 кг) обладают меньшим давлением на грунт, что снижает риск увязания в грязи, снегу или песке. Они легче маневрируют на узких тропах, быстрее разгоняются и меньше расходуют топливо. Однако низкая масса может стать недостатком на каменистых склонах или при движении против сильного ветра, где устойчивость критически важна.

Тяжелые квадроциклы (от 400 кг) демонстрируют лучшую стабильность на пересеченной местности за счет повышенного сцепления с поверхностью. Их инерция помогает преодолевать глубокую грязь и заснеженные участки, а мощные двигатели компенсируют массу на подъемах. Недостатки проявляются на вязких грунтах – высокое давление на почву увеличивает вероятность пробуксовки, а управляемость на скоростных поворотах снижается из-за инерционности. Для таких моделей обязательны системы блокировки дифференциала и пониженные передачи.

Ключевые аспекты влияния веса

• Легкие модели: Преимущество на болотах, песке, снежной целине. Недостаток – склонность к опрокидыванию на крутых склонах.
• Средние модели (300-400 кг): Баланс проходимости и управляемости для большинства условий эксплуатации.
• Тяжелые модели: Доминируют на каменистых трассах, при буксировке грузов, устойчивы к ветру. Риск увязания в грязи требует опыта управления.

Весовая категория	Проходимость на рыхлых грунтах	Устойчивость на склонах	Рекомендуемое применение
150-250 кг (спортивные)	Высокая	Низкая	Песок, снег, гонки
300-400 кг (утилитарные)	Средняя	Средняя	Охота, лес, умеренное бездорожье
450+ кг (тяжелые утилитарные)	Низкая без подготовки*	Высокая	Горная местность, буксировка, глубокие лужи

*Требует установки гусениц или цепей для улучшения сцепления.

Подбор модели по габаритам водителя

Физические параметры водителя напрямую влияют на комфорт управления и безопасность эксплуатации квадроцикла. Несоответствие размеров техники антропометрическим данным пользователя приводит к быстрой усталости, снижению контроля и повышению риска опрокидывания.

Ключевые параметры для подбора включают высоту сиденья, длину подножек, расстояние до руля и общую компоновку. Дополнительно учитываются регулировки рулевой колонки и сиденья, доступные в премиальных моделях.

Критерии выбора

Рост водителя	Рекомендуемые параметры квадроцикла
150-165 см	Высота сиденья: ≤ 700 мм Ширина руля: 700-750 мм Модели: Yamaha Grizzly 125, CFMOTO CForce 450L
165-185 см	Высота сиденья: 720-800 мм Регулируемая рулевая колонка Модели: Can-Am Outlander 570, Polaris Sportsman 850
≥ 185 см	Высота сиденья: ≥ 800 мм Удлинённая база (≥ 1300 мм) Модели: Arctic Cat Alterra 700, Suzuki KingQuad 750

Практическая проверка: При тест-драйве обращайте внимание на:

1. Угол сгиба коленей при посадке (оптимально 90-110°)
2. Свободный ход локтей при повороте руля
3. Возможность полной постановки стопы на подножку
4. Обзорность без необходимости вытягивать шею

Производители указывают рекомендованный рост в технической документации и на официальных сайтах. Для детей и подростков существуют специализированные модели с уменьшенной высотой посадки и ограничением мощности.

Чертежи рам и подвесок в масштабе

Масштабные чертежи рам и подвесок квадроциклов являются технически точными схемами, отображающими геометрию, точки крепления, углы установки компонентов и взаимное расположение элементов. Они создаются инженерами производителей для проектирования, производства и контроля качества, а также используются тюнерами и ремонтными мастерскими для модификаций или восстановления поврежденных конструкций.

Доступ к заводским чертежам ограничен коммерческой тайной, но базовые схемы, эскизы или учебные материалы могут публиковаться в сервисных мануалах (например, для моделей Yamaha Grizzly, Polaris Sportsman), технической литературе или на специализированных форумах энтузиастов. Для кастомных проектов чертежи разрабатываются индивидуально с использованием CAD-программ (AutoCAD, SolidWorks), учитывая нагрузку, тип подвески (A-Arm, независимая) и требования к прочности.

Ключевые элементы на чертежах

• Рама: Основные лонжероны, поперечины, крепления двигателя, рулевой колонки и подвески с указанием толщины металла и типа сварных швов.
• Передняя подвеска: Рычаги (А-образные или двойные), амортизаторы, шарниры, углы кастера и развала.
• Задняя подвеска: Маятниковая или многорычажная система, точки крепления амортизаторов, качающийся рычаг (для ATV).
• Размерные привязки: Расстояния между осями, клиренс, колесная база, углы работы подвески в динамике.

Тип чертежа	Масштаб	Назначение	Источники (примеры)
Сборочный вид рамы	1:5, 1:10	Общая компоновка, точки сварки	Сервисные мануалы Honda TRX
Деталировка рычага подвески	1:2, 1:1	Изготовление/замена компонента	Форумы (CFMOTO CForce)
Кинематическая схема	Условный	Анализ хода подвески	CAD-сообщества, учебники

При работе с чертежами критично соблюдать масштаб и указанные допуски (±1-3 мм), особенно для силовых элементов. Для визуализации готовых конструкций к схемам добавляют фотореалистичные рендеры или реальные фотографии узлов, что помогает соотнести теоретические данные с практической реализацией.

Фото квадроциклов с человеком для масштаба

Наглядное представление о габаритах квадроцикла сложно получить без визуального сравнения с человеком. Фотографии, где оператор сидит на технике или стоит рядом, позволяют точно оценить реальные размеры: высоту руля, ширину понтонов, дорожный просвет и общую массивность конструкции. Это особенно важно при выборе модели для подростков, где соответствие антропометрическим данным критично для безопасности и комфорта управления.

Подобные изображения демонстрируют эргономику посадки: положение ног на подножках, угол наклона корпуса, доступность органов управления. Сравнение одного и того же человека на разных моделях (например, утилитарном Yamaha Grizzly и спортивном Can-Am Renegade) наглядно иллюстрирует различия в геометрии и целевом назначении техники. Фотографии с водителем также помогают понять сложность погрузки квадроцикла в транспортное средство или его хранения в гараже.

Ключевые аспекты, видимые на фото с человеком

• Высота седла: Показывает, насколько легко водитель может дотянуться до земли ногами.
• Ширина руля: Относительно плеч оператора, что влияет на управляемость и проезд по узким тропам.
• Габаритная ширина: Визуализация общего размера машины, важная для оценки проходимости в лесу или между препятствиями.
• Высота техники: Позволяет сравнить центр тяжести и устойчивость модели.

Категория квадроцикла	Пример модели	Особенности масштаба с человеком
Детские/подростковые	Yamaha Raptor 90	Водитель (ребенок) сидит с согнутыми коленями, ноги уверенно касаются земли
Утилитарные	CFMOTO CForce 600	Взрослый водитель сидит вертикально, ступни частично опираются на подножки
Спортивные	Honda TRX450R	Низкая посадка водителя "внатяжку", корпус смещен к рулю
Тяжелые внедорожные	Polaris Sportsman 1000	Крупные габариты техники визуально "уменьшают" оператора

Фотографии с человеком часто включаются производителями (BRP, Suzuki, Kawasaki) в официальные каталоги и обзоры, так как они эффективно подчеркивают различия между моделями в линейке бренда. При самостоятельном поиске таких изображений рекомендуется обращать внимание на комплекцию водителя и его экипировку – объемный защитный костюм или шлем могут незначительно искажать восприятие пропорций. Для максимальной точности стоит искать ракурсы, где человек стоит на земле рядом с неподвижным квадроциклом, держась за руль.

Обмерные схемы с указанием размеров

Обмерные схемы представляют собой технические чертежи, детально отображающие габаритные размеры квадроцикла. На них четко указываются ключевые параметры: общая длина, ширина, высота, колесная база, клиренс (дорожный просвет), а также размеры отдельных конструктивных элементов, таких как грузовая платформа или сиденья. Эти схемы выполняются в масштабе и сопровождаются числовыми значениями всех измерений.

Наличие точной обмерной схемы критически важно для пользователя. Она позволяет визуально оценить, подходит ли квадроцикл для хранения в имеющемся гараже или транспортировки на прицепе, оценить маневренность в ограниченном пространстве (например, в лесу или между постройками) и понять реальные габариты при выборе аксессуаров типа чехлов или багажных систем. Схема дает объективное представление о физических размерах машины, что сложно оценить только по фотографиям.

Типичные элементы на обмерной схеме

• Габаритная длина (L): Расстояние от крайней передней точки (бампера, колеса) до крайней задней точки (бампера, грузовой платформы, фаркопа).
• Габаритная ширина (W): Расстояние между крайними боковыми точками, обычно по внешним краям колес или подножек.
• Габаритная высота (H): Расстояние от опорной поверхности до наивысшей точки (руля, ветрового стекла, крыши на утилитарных моделях).
• Колесная база (WB): Расстояние между центрами передней и задней осей.
• Клиренс (Ground Clearance): Минимальное расстояние от самой нижней точки квадроцикла (часто защиты картера или рамы) до земли.
• Размеры седла: Длина и ширина основного и пассажирского (если есть) сидений.
• Размеры грузовой платформы: Длина, ширина и высота бортов (для утилитарных моделей).
• Высота по подножкам/педалям: Расстояние от земли до подножек.

Параметр	Обозначение	Примерное значение (зависит от класса)
Длина	L	Детские: 1200-1600 мм, Спортивные: 1800-2100 мм, Утилитарные: 2100-3000 мм
Ширина	W	Детские: 800-950 мм, Спортивные: 1100-1250 мм, Утилитарные: 1150-1300 мм
Высота	H	Детские: 700-900 мм, Спортивные: 1050-1200 мм, Утилитарные: 1100-1300 мм
Колесная база	WB	Детские: 800-1000 мм, Спортивные: 1200-1300 мм, Утилитарные: 1250-1500 мм
Клиренс	-	Детские: 100-150 мм, Спортивные: 180-250 мм, Утилитарные: 200-300+ мм

Производители обычно публикуют обмерные схемы в руководствах по эксплуатации, каталогах запчастей или в технических разделах своих официальных сайтов. Для точного понимания размеров конкретной модели необходимо искать схему именно этого квадроцикла, так как даже в пределах одного класса и года выпуска параметры могут незначительно отличаться.

3D-модели с точными параметрами

3D-модели квадроциклов с точными габаритными и весовыми параметрами стали незаменимым инструментом для разработчиков, дизайнеров и инженеров. Они позволяют виртуально воссоздать физические характеристики транспортного средства (длину, ширину, высоту, колесную базу, клиренс, массу) с высокой степенью достоверности до начала физического прототипирования.

Такие цифровые двойники интегрируются в системы автоматизированного проектирования (CAD) и используются для симуляции эксплуатации, проверки компоновки узлов, анализа эргономики, расчета центра тяжести и распределения нагрузок. Точность модели напрямую влияет на корректность результатов виртуальных испытаний и оптимизацию конструкции.

Ключевые источники и применение точных 3D-моделей

• Официальные данные производителей: Ведущие бренды (Yamaha, Polaris, Can-Am, CFMOTO) предоставляют инженерные модели для партнеров и сервисных центров.
• CAD-библиотеки: Специализированные платформы (TraceParts, GrabCAD) содержат модели в форматах STEP, IGES, SolidWorks, часто с параметрическими размерами.
• 3D-сканирование: Оцифровка реальных квадроциклов лазерными сканерами для реверс-инжиниринга или создания кастомных деталей.

Применение 3D-моделей	Требуемая точность	Пример ПО
Конструкторская разработка	Высокая (до 0.1 мм)	SolidWorks, CATIA, NX
Визуализация/маркетинг	Средняя (внешние формы)	Blender, 3ds Max
Симуляция динамики	Очень высокая (инерция, массы)	ADAMS, ANSYS

Важные аспекты работы: Параметризация моделей позволяет быстро адаптировать базовую платформу под разные версии (спортивная, утилитарная, детская). Особое внимание уделяется точности геометрии подвески, точек крепления двигателя и рамы, а также распределению масс – это критично для реалистичности симуляций прочности и управляемости.

Доступные форматы: Большинство технических моделей распространяется в нейтральных форматах (STEP, Parasolid), обеспечивающих совместимость между разными CAD-системами. Для визуальных задач используются OBJ, FBX или STL.

Заводские технические планы компонентов

Заводские технические планы компонентов (ТПК) представляют собой комплект конструкторской документации, детально определяющий геометрию, размеры, допуски, материалы и требования к сборке каждого узла и детали квадроцикла. Эти планы являются основополагающими для производства, контроля качества и последующего обслуживания техники. Они охватывают абсолютно все элементы: от рамы и подвески до мельчайших крепежных элементов и элементов интерфейса управления.

Размеры компонентов, зафиксированные в ТПК, напрямую определяют ключевые габаритные характеристики всего квадроцикла (длину, ширину, высоту, колесную базу, колею) и его массу. Инженеры разрабатывают планы с учетом необходимого клиренса, ходов подвески, пространства для установки двигателя и трансмиссии требуемого размера, эргономики посадки водителя и пассажира, а также требований безопасности и компоновки. Точное соблюдение размеров по ТПК критически важно для корректной сборки, надежности и соответствия заявленным характеристикам.

Влияние ТПК на характеристики и размеры квадроцикла

Габаритные параметры квадроцикла и его эксплуатационные возможности напрямую вытекают из размеров и компоновки его ключевых компонентов, заложенных в заводских планах:

• Рама: Ее геометрия (длина лонжеронов, углы установки стоек, точки крепления) задает колесную базу, общую длину и ширину, влияет на жесткость конструкции и распределение массы.
• Подвеска (амортизаторы, рычаги): Длина рычагов, ход амортизаторов определяют клиренс, величину хода подвески и, как следствие, проходимость и комфорт.
• Двигатель и Трансмиссия: Физические размеры силового агрегата и коробки передач диктуют необходимый объем моторного отсека, влияя на ширину и высоту центральной части квадроцикла.
• Колеса и Шины: Установочные размеры (вылет, диаметр ступицы) и габариты покрышек (ширина профиля, диаметр) напрямую определяют колею, клиренс и общие габариты по ширине и высоте.
• Эргономика: Размеры и расположение руля, сидений, подножек, рычагов управления, топливного бака, определенные в ТПК, влияют на посадку водителя/пассажира, центр тяжести и общую высоту квадроцикла.

Производители разрабатывают линейки моделей, часто базирующиеся на общих платформах (унифицированных ТПК ключевых компонентов рамы, подвески, двигателя), что позволяет варьировать размеры и характеристики конечных моделей (спортивные, утилитарные, детские) с меньшими затратами:

• Yamaha: Линейка YFZ (спорт) и Grizzly/Kodiak (утилитарные) используют разные платформы с отличающимися ТПК рамы, подвески и двигателей, что отражается на их габаритах и весе.
• Can-Am (BRP): Модели Outlander (утилитарные) и Renegade (спорт) также базируются на разных платформах с уникальными ТПК компонентов.
• Polaris: Спортивные RZR и утилитарные Sportsman имеют различные платформы и, соответственно, разные комплекты ТПК.
• Детские квадроциклы: Производители (например, Kayo, BRP Can-Am DS) разрабатывают отдельные ТПК всех компонентов специально уменьшенного размера и веса.

Для инженеров, сервисных специалистов и энтузиастов заводские ТПК часто представлены в виде:

1. Сборочных чертежей: Отображают взаимное расположение и соединение компонентов, включая габаритные размеры.
2. Деталировочных чертежей: Содержат точные размеры, допуски, указания по материалу и обработке для каждой отдельной детали.
3. Спецификаций: Таблицы с перечнем деталей, их кодами, размерами, материалами и количеством.
4. 3D-моделей (CAD): Цифровые объемные модели, являющиеся основой для создания чертежей и управления производством.

Важно: Точные заводские ТПК являются коммерческой тайной производителя и редко публикуются в открытом доступе в полном объеме. Для визуализации концепций и габаритов производители используют:

• Маркетинговые фото и видео: Демонстрируют внешний вид и относительные размеры квадроцикла.
• Габаритные схемы: Упрощенные чертежи с указанием основных размеров (LxWxH, колесная база, клиренс).
• Фото компонентов: Изображения ключевых узлов (двигатель, подвеска) для представления их конструкции и примерных размеров.

Резюме: Заводские технические планы компонентов – это техническая "ДНК" квадроцикла. Именно размеры и взаимное расположение деталей, зафиксированные в ТПК, формируют конечные габариты, вес и ключевые характеристики модели, отличают линейки одного бренда и определяют принадлежность квадроцикла к определенному классу.

Габаритные размеры: где искать в документации

Основным источником точных габаритных размеров квадроцикла (длина/ширина/высота) является официальное руководство по эксплуатации (РЭ) от производителя. Этот документ всегда включает раздел "Технические характеристики" или "Общие данные", где параметры указываются в миллиметрах или сантиметрах. Некоторые производители дублируют эти сведения в кратких спецификациях, прилагаемых к договору купли-продажи.

При отсутствии бумажной версии РЭ, актуальные цифры публикуются в электронном виде на сайте бренда в разделах "Поддержка", "Мануалы" или на странице конкретной модели. Для архивных или снятых с производства квадроциклов данные можно найти в тематических базах знаний или на специализированных форумах, где пользователи выкладывают сканы оригинальных документов.

Ключевые разделы документации

• Руководство по эксплуатации: Разделы "Технические характеристики", "Габариты и вес".
• Паспорт транспортного средства (ПТС): Поле "Особые отметки" иногда содержит габариты.
• Каталоги производителя: Брошюры и PDF-презентации линейки моделей.
• Описание товара на сайте дилера: Вкладки "Характеристики" или "Спецификации".

Тип документа	Где смотреть	Точность данных
Руководство по эксплуатации	Раздел "Общие параметры"	Высокая (официальная)
Онлайн-конфигуратор	Карточка модели на сайте бренда	Высокая (актуальная)
Сертификат соответствия	Приложение с техническими параметрами	Средняя (могут быть округления)

При сравнении моделей разных брендов внимательно проверяйте методику замера: некоторые производители указывают размеры без учета зеркал или съемных элементов, другие включают их в общие габариты. Если требуется информация для транспортировки или хранения, в документации ищут параметры в транспортном положении (например, со сложенными рулями).

Список источников

При подготовке информации о габаритах, весе и технических параметрах квадроциклов использовались специализированные отраслевые ресурсы. Основное внимание уделялось точности технических данных, сравнительному анализу моделей и визуальным материалам.

Ключевые источники включают официальные данные производителей, независимые технические обзоры и документацию для владельцев. Ниже представлен перечень категорий ресурсов, использованных для сбора информации.

• Официальные сайты производителей: Yamaha, Honda, Polaris, BRP Can-Am, Kawasaki, Suzuki, Arctic Cat, CFMOTO – технические спецификации, габаритные схемы и фотогалереи моделей
• Отраслевые порталы: ATV.com, Quadratec, Motocross Action Magazine – сравнительные тесты, экспертные обзоры размерных характеристик
• Базы технических данных: Tork.ru, MotorPage.ru – параметры массы, габаритных размеров, клиренса
• Руководства по эксплуатации – заводские чертежи с размерами, схемы компоновки узлов
• Видеообзоры на YouTube-каналах (QuadBike TV, ATV Connection) – визуальное сравнение габаритов разных классов техники
• Специализированные форумы (Quadzilla Community, ATVhunter) – обсуждения реальных эксплуатационных характеристик
• Каталоги дилерских центров – данные о линейках размеров в разрезе модельных рядов

Видео: квадроциклы


• Какая шаровая опора выдержит дольше всех?

• Отзывы и параметры шин Cordiant All Terrain

• Opel Astra K - обзор, технические данные, мнения владельцев
