Разработка и устройство автомобиля ИЖ 2126 Ода

Статья обновлена: 18.08.2025

ИЖ 2126 "Ода" – значимая страница в истории российского автомобилестроения, представляющая собой первую самостоятельную разработку Ижевского автозавода после эпохи лицензионного производства "Москвичей.

Этот переднеприводной автомобиль, созданный в сложных экономических условиях конца 1980-х – начала 1990-х годов, задумывался как доступный и практичный транспорт для массового потребителя.

Его конструкция, сочетающая оригинальные решения и адаптированные агрегаты, отражала как амбиции инженеров, так и технологические ограничения времени.

Разработка ИЖ 2126: цели и задачи проекта

Основной целью проекта ИЖ 2126 "Ода" являлась разработка принципиально нового для Ижевского автозавода переднеприводного автомобиля, способного конкурировать с популярными отечественными моделями ВАЗ-2108 и "Москвич-2141". Конструкторам требовалось преодолеть технологическое отставание предприятия и создать современную по меркам 1980-х годов машину с улучшенными потребительскими характеристиками.

Ключевые задачи включали достижение прогрессивных технических параметров: повышение топливной экономичности на 15-20% относительно заднеприводных аналогов, обеспечение повышенной комфортности за счёт увеличения внутреннего пространства, внедрение передовой тормозной системы с диагональным разделением контуров и снижение уровня шума в салоне. Особое внимание уделялось адаптации конструкции к сложным дорожным условиям и возможностям производственной базы Ижмаша.

Стратегические аспекты разработки

Проект преследовал две стратегические цели: во-первых, диверсифицировать модельный ряд за счёт перехода на переднеприводную компоновку, соответствующую мировым тенденциям; во-вторых, освоить новые технологии производства кузовов с антикоррозийной обработкой и агрегатов трансмиссии. Для реализации этих задач были сформированы специализированные инженерные группы по направлениям:

Конструкция силового агрегата (адаптация двигателя УЗАМ-331 и разработка 5-ступенчатой КПП)
Динамика и безопасность (испытания подвески MacPherson и расчёты деформационных зон кузова)
Эргономика салона (оптимизация посадки водителя и обзорности)

Технический параметр	Целевой показатель
Коэффициент аэродинамического сопротивления	не более 0,45
Дорожный просвет	160 мм
Удельная мощность	13,5 л.с./т

Дополнительной сложностью стала необходимость максимальной унификации с существующими моделями ИЖ-2125/21251 для снижения себестоимости. Конструкторам удалось сохранить 62% деталей ходовой части и 40% электрооборудования, что существенно упростило последующее серийное производство.

Эволюция дизайна кузова «Оды» от эскизов до серии

Первоначальные эскизы ИЖ 2126, разработанные в конце 1980-х годов, демонстрировали угловатый дизайн с выраженной клиновидной формой и острыми гранями. Концепция создавалась под влиянием европейских хэтчбеков того периода, с акцентом на динамичный силуэт и высокую крышу для увеличения внутреннего пространства. Дизайнеры экспериментировали с крупными фарами прямоугольной формы и массивными бамперами, интегрированными в общую геометрию.

На этапе глиняных макетов и опытных образцов произошла адаптация к технологическим возможностям Ижевского завода: углы смягчили, линии крыши и стоек скруглили для улучшения аэродинамики. Фары уменьшили и заменили на галогенные блоки прямоугольного типа, а задние фонари выполнили в единой горизонтальной композиции. Ключевым изменением стало перепроектирование дверей и порогов для упрощения штамповки и сборки.

Основные трансформации в серийной версии

Передняя часть: Упрощение решетки радиатора до узкой щели под бампером, замена пластикового козырька капота на штампованную деталь.
Боковые панели: Отказ от выштамповок на дверях в пользу гладких поверхностей для снижения стоимости производства.
Крыша: Увеличение радиуса скругления стыка с задней дверью для усиления жесткости кузова.
Задняя оптика: Замена цельностеклянного блока на раздельные фонари с дешевыми пластиковыми рассеивателями.

Серийный кузов (1990 г.) характеризовался упрощенными формами: уменьшили количество сложных криволинейных поверхностей, упростили стыковку панелей. Бампера выполнили из черного пластика без окраски, а молдинги боковин исключили. Конструктивно усилили лонжероны и пороги для соответствия нормам безопасности, что добавило 50 кг массы против прототипа. Заводские ограничения привели к увеличению зазоров между кузовными элементами до 4-6 мм.

Материалы и технология производства кузова ИЖ 2126

Кузов ИЖ 2126 "Ода" изготавливался из холоднокатаной листовой стали толщиной 0,7–1,2 мм, преимущественно марок 08кп и 09Г2, обеспечивающих баланс между прочностью и пластичностью. Для защиты от коррозии применялось цинкование критичных элементов (пороги, арки колес, нижние части дверей) методом горячего оцинкования, остальные панели грунтовались фосфатирующими составами перед окраской.

Основная технология сборки включала сварку точечными контактными швами на каркасно-панельном кондукторе с использованием роботизированных линий. Силовые элементы (лонжероны, стойки, поперечины) формировали пространственную ферму, усиленную в зонах крепления подвески и двигателя. Штамповка панелей выполнялась на прессах усилием 600–1000 тонн, с последующей вальцовкой и фланцеванием для жесткости.

Ключевые конструктивные особенности

Тип кузова: Цельнометаллический несущий, 5-дверный хэтчбек
Антикоррозийная защита:
- Горячее цинкование 12 элементов (40 мкм)
- Катодное электрофорезное грунтование (KTL)
- Напыление мастики в скрытых полостях
Технологии соединений:
1. Точечная сварка (85% швов)
2. Роликовая сварка фланцев
3. Клепка усилителей в зонах высоких нагрузок

Элемент кузова	Материал	Толщина (мм)
Наружные панели (двери, крылья)	Сталь 08кп	0,8
Лонжероны и поперечины	Сталь 09Г2	1,2
Крыша	Сталь 08кп	0,9
Пороги	Оцинкованная сталь	1,0

Завершающий этап включал нанесение акриловых эмалей методом пневматического распыления с межслойной сушкой. Контроль качества сварных швов осуществлялся ультразвуковой дефектоскопией, геометрия кузова проверялась на измерительных стендах после каждой технологической секции.

Силовая установка: карбюраторные двигатели УЗАМ

На автомобили ИЖ 2126 "Ода" устанавливались бензиновые, четырехтактные, четырехцилиндровые рядные карбюраторные двигатели семейства УЗАМ. Основными представителями этого семейства, применявшимися на "Оде", были модели УЗАМ-3317 объемом 1,6 литра и УЗАМ-3313 объемом 1,5 литра.

Конструктивно эти двигатели имели классическую схему: чугунный блок цилиндров, алюминиевую головку блока цилиндров (ГБЦ) с верхним расположением распределительного вала (OHC). Привод распредвала осуществлялся зубчатым ремнем, что было прогрессивным решением для массовых советских двигателей того времени.

Конструктивные особенности двигателей УЗАМ на ИЖ Ода

Силовые агрегаты УЗАМ для "Оды" обладали рядом характерных особенностей:

Чугунный блок цилиндров: Обеспечивал высокую жесткость и долговечность конструкции, но при этом увеличивал массу двигателя.
Алюминиевая головка блока: Содержала в себе камеры сгорания клиновидной формы и верхнеклапанный механизм газораспределения (OHC).
Гидравлические компенсаторы зазоров: Многие модификации двигателей УЗАМ, устанавливавшихся на "Оду", оснащались гидрокомпенсаторами в приводе клапанов. Это исключало необходимость периодической регулировки тепловых зазоров, упрощая обслуживание.
Карбюраторная система питания: Двигатели комплектовались двухкамерными карбюраторами типа Weber / DAAZ (например, Weber 32/34 DMT или его отечественные аналоги ДААЗ-2141). Карбюратор имел систему экономайзера принудительного холостого хода (ЭПХХ) и ручную управляемую воздушную заслонку ("подсос").
Система зажигания: Бесконтактная транзисторная система зажигания (БТСЗ) с датчиком Холла в трамблере и коммутатором.
Система охлаждения: Закрытого типа с принудительной циркуляцией охлаждающей жидкости центробежным насосом, термостатом и электровентилятором радиатора, включающимся по сигналу датчика температуры.

Основные параметры двигателей:

Модель двигателя	Рабочий объем, л	Максимальная мощность	Максимальный крутящий момент
УЗАМ-3317	1,6	~ 72-75 л.с. при 5400 об/мин	~ 114-116 Н·м при 3400 об/мин
УЗАМ-3313	1,5	~ 68-70 л.с. при 5400 об/мин	~ 106-108 Н·м при 3400 об/мин

Эксплуатационные особенности: Двигатели УЗАМ отличались хорошей тяговитостью на низких и средних оборотах, что обеспечивало автомобилю уверенный разгон в городском цикле. Однако они были достаточно шумными и вибронагруженными, особенно на высоких оборотах. Расположение двигателя поперечно в тесном подкапотном пространстве "Оды" усложняло доступ к некоторым узлам при обслуживании и могло способствовать перегреву в жаркую погоду или при интенсивной эксплуатации. Карбюраторная система питания требовала периодической регулировки и была чувствительна к качеству бензина.

Несмотря на свои недостатки, двигатели УЗАМ считались достаточно надежными и ремонтопригодными агрегатами. Их конструкция, особенно наличие гидрокомпенсаторов и ременного привода ГРМ, была вполне современной для своего времени и выгодно отличала "Оду" от многих одноклассников с более архаичными моторами.

Трансмиссия: 5-ступенчатая КПП и привод

ИЖ 2126 Ода комплектовалась исключительно 5-ступенчатой механической коробкой переключения передач (КПП) синхронизированного типа. Данная трансмиссия разработана на основе агрегатов ВАЗ, но с модификациями под переднеприводную компоновку и поперечное расположение силового агрегата. Коробка обеспечивала эффективное распределение крутящего момента от двигателя на передние ведущие колеса через главную передачу и дифференциал.

Конструкция включала первичный, вторичный и промежуточный валы, шестерни постоянного зацепления и муфты синхронизаторов. Особенностью стала компактная компоновка КПП в едином картере с главной передачей, что сокращало массу и упрощало техническое обслуживание. Привод переключения реализован через тросовый механизм с кулисой, соединенной с рычагом в салоне автомобиля.

Ключевые особенности трансмиссии

Передаточные числа: Оптимизированы для 1.5-литрового двигателя (1-я: ~3.67; 5-я: ~0.82), обеспечивая баланс динамики и экономичности.
Синхронизаторы: Инерционные, установлены на всех передачах (включая заднюю), облегчающие плавное включение.
Дифференциал: Конический, несамоблокирующийся, равномерно распределяющий момент между колесами.
Приводные валы (ШРУС): Два полуоси с шарнирами равных угловых скоростей (наружными и внутренними), защищенными пыльниками.

Параметр	Значение
Тип КПП	5-ступ. МКПП, поперечная
Привод	Передний
Вес КПП (с маслом)	~38 кг
Объем масла	1.8–2.1 л (75W-90 GL-4)

Эксплуатационные требования включали регулярную замену трансмиссионного масла и контроль состояния пыльников ШРУС. Характерными недостатками являлись повышенный шум на высоких оборотах и риск повреждения пыльников при езде по бездорожью, что могло привести к выходу шарниров из строя.

Передняя подвеска: независимая пружинная конструкция

Основой передней подвески ИЖ 2126 "Ода" служит независимая конструкция типа "качающаяся свеча" (MacPherson strut). Главным несущим элементом выступает амортизационная стойка, объединяющая телескопический гидравлический амортизатор и витую цилиндрическую пружину. Верхняя часть стойки крепится к брызговику кузова через резинометаллический опорный подшипник, обеспечивающий возможность поворота колеса.

Нижняя часть подвески базируется на поперечном рычаге треугольной формы, соединённом с кузовом через эластичные сайлент-блоки. Стабилизация поперечного положения ступицы относительно кузова реализована посредством стальной растяжки (реактивной тяги), фиксируемой к лонжерону. Поворотный кулак жёстко соединён с амортизационной стойкой и через шаровой шарнир – с поперечным рычагом.

Ключевые компоненты и их особенности

Амортизационная стойка: Комбинированный узел (амортизатор + пружина) с верхней опорой на подшипнике. Требует периодической замены как единый агрегат при потере герметичности.
Поперечный рычаг: Штампованная стальная конструкция с запрессованными сайлент-блоками. Воспринимает вертикальные и продольные нагрузки.
Реактивная тяга (растяжка): Регулируемая тяга с резьбовыми наконечниками для установки угла развала колеса. Обеспечивает жёсткую связь ступицы с лонжероном.
Стабилизатор поперечной устойчивости: U-образный торсион, соединённый через стойки с рычагами подвески. Снижает крен кузова в поворотах.

Регулировочные параметры: Конструкция предусматривает возможность корректировки угла развала колёс путём изменения длины реактивных тяг. Угол схождения регулируется поворотом рулевых тяг. Кастер задан конструктивно и не регулируется.

Компонент	Материал/Тип	Особенности эксплуатации
Сайлент-блоки рычага	Резинометаллические	Склонны к растрескиванию резины при износе
Шаровой шарнир	Неразборный с тефлоновым вкладышем	Требует замены при появлении люфта
Опора стойки (стакан)	Резина с металлическими пластинами	Деформация приводит к изменению развала

Эксплуатационные недостатки включают ускоренный износ опорного подшипника стойки (характерный стук на неровностях) и деформацию посадочных мест стаканов на кузове при агрессивной езде. Замена стоек требует обязательной последующей регулировки углов установки колёс.

Задняя подвеска: торсионная балка и реактивные тяги

Задняя подвеска ИЖ 2126 Ода построена по схеме полунезависимой торсионной балки. Основным несущим и упругим элементом здесь служит U-образная поперечная торсионная балка, интегрированная в конструкцию задней оси. Торсион выполнен из высокопрочной стали и работает на кручение, обеспечивая упругую связь между правым и левым колесами.

Продольные реактивные тяги играют ключевую роль в кинематике подвески. Две тяги (левая и правая) жестко соединяют кузов автомобиля с торсионной балкой. Они воспринимают продольные усилия при разгоне, торможении и преодолении неровностей, а также задают траекторию перемещения колес в вертикальной плоскости, минимизируя нежелательные изменения колеи и развала.

Конструктивные особенности

Торсионная балка: Изготовлена методом горячей штамповки, имеет переменное сечение для оптимизации жесткости на кручение. Закреплена к кузову через резинометаллические опоры.
Реактивные тяги: Штампованные из листовой стали, имеют коробчатое сечение для высокой прочности на изгиб. Соединены с кузовом и балкой через сайлент-блоки, гасящие вибрации.
Амортизаторы: Гидравлические двухтрубные, установлены отдельно от пружин (схема "свободного хода"). Верхняя опора включает резиновый демпфер.
Пружины: Цилиндрические винтовые, расположены независимо от амортизаторов и опираются непосредственно на балку подвески.

Данная конструкция отличается компактностью, простотой обслуживания и высокой устойчивостью автомобиля на прямой. Однако ограниченная ходимость балки и зависимая кинематика колес могут ухудшать комфорт на серьезных неровностях по сравнению с многорычажными схемами.

Рулевой механизм ИЖ 2126 "Ода"

На автомобилях ИЖ 2126 "Ода" применялся реечный рулевой механизм. В базовой комплектации он не оснащался усилителем. Рулевая колонка через карданный шарнир соединялась с рулевым валом, который входил в зацепление с зубчатой рейкой. Поворот руля напрямую преобразовывался в поперечное перемещение рейки, соединенной через рулевые тяги с поворотными кулаками передних колес. Отсутствие усилителя требовало значительного физического усилия от водителя при маневрировании на низких скоростях и парковке.

Для повышения комфорта и облегчения управления на часть выпускаемых "Од" устанавливался гидроусилитель руля (ГУР). В этой системе реечный механизм дополнялся гидравлическим контуром. Основными компонентами ГУР являлись: насос с приводом от двигателя, создающий давление масла; распределитель (обычно встроенный в картер рулевого механизма), реагирующий на усилие на руле и направляющий поток жидкости; гидроцилиндр (двухстороннего действия), интегрированный с рейкой и создающий дополнительное усилие для ее перемещения; бачок для рабочей жидкости и соединительные шланги.

Конструктивные особенности и сравнение

Ключевые отличия систем заключаются в устройстве картера рулевого механизма и наличии дополнительных агрегатов:

Без ГУР: Картер механизма относительно простой, содержит только шестерню вала руля и саму рейку. Отсутствуют гидравлические линии, насос, бачок. Вес системы меньше.
С ГУР: Картер сложнее, так как в нем размещается распределитель и интегрирован гидроцилиндр. На рейке имеется силовой шток поршня гидроцилиндра. Обязательны: насос ГУР с приводным ремнем, бачок с жидкостью, магистрали высокого и низкого давления.

Работа ГУР на "Оде": При прямолинейном движении жидкость циркулирует по магистрали низкого давления. При повороте руля торсион в распределителе скручивается, открывая каналы для подачи масла под давлением в соответствующую полость гидроцилиндра. Поршень цилиндра помогает перемещать рейку, существенно снижая усилие на рулевом колесе. При прекращении поворота или достижении упора давление в системе резко возрастает, срабатывает перепускной клапан насоса, и жидкость снова идет на слив.

Характеристика	Рулевое без ГУР	Рулевое с ГУР
Усилие на руле	Высокое, особенно на малой скорости	Значительно снижено, комфортное
Конструктивная сложность	Проще, меньше элементов	Сложнее, больше компонентов (насос, бачок, шланги, гидроцилиндр)
Обслуживание и ремонт	Проще, дешевле	Требует контроля уровня и состояния жидкости, замены ремня ГУР; ремонт дороже
Влияние двигателя	Нет	Насос отбирает мощность двигателя; при его отказе или обрыве ремня усилие на руле резко возрастает
Обратная связь	Более четкая	Может быть немного "ватной"

Ремонт рулевого механизма "Оды" (как с ГУР, так и без) часто связан с заменой изношенных резиновых пыльников на рейке и тягах, восстановлением или заменой наконечников рулевых тяг, регулировкой зацепления рейки-шестерни. Для систем с ГУР характерны проблемы с течью сальников (вала руля, рейки, насоса), износом насоса, засорением распределителя или потерей свойств жидкости.

Тормозная система: комбинированная

ИЖ 2126 «Ода» оснащена комбинированной тормозной системой с диагональным разделением гидравлических контуров. Один контур объединяет правое переднее и левое заднее колесо, второй – левое переднее и правое заднее колесо. Такая схема обеспечивает частичную работоспособность тормозов при разгерметизации одного контура, повышая безопасность.

Привод системы – гидравлический, двухконтурный, с вакуумным усилителем сервопривода типа для снижения усилия на педали. Передние тормоза – дисковые (не вентилируемые) с плавающей скобой и автоматической компенсацией зазора. Задние тормоза – барабанного типа с самоустанавливающимися колодками и механизмом стояночного тормоза. Регулятор давления, корректирующий усилие на задних тормозах в зависимости от нагрузки на кузов, интегрирован в заднюю подвеску.

Конструктивные компоненты и особенности

Ключевые элементы системы включают:

Главный тормозной цилиндр (ГТЦ): Сдвоенный, с раздельными секциями для каждого контура и бачком для тормозной жидкости.
Вакуумный усилитель: Расположен между педалью тормоза и ГТЦ, использует разрежение от впускного коллектора двигателя.
Передние тормозные механизмы: Дисковые (диаметр ~240 мм), однопоршневые плавающие скобы.
Задние тормозные механизмы: Барабанные (диаметр ~180 мм) с автоматическим поджимом колодок и тросовым приводом стояночного тормоза.
Регулятор давления: Механический, связанный с задней балкой подвески, ограничивающий давление в заднем контуре при малой нагрузке на ось.
Трубопроводы и шланги: Жесткие стальные трубки и гибкие резиновые шланги к суппортам/колесным цилиндрам.

Эксплуатационные особенности:

Диагональная схема сохраняет стабильность торможения при отказе контура.
Регулятор давления предотвращает преждевременную блокировку задних колес при легкой загрузке автомобиля.
Механизм саморегулирования зазора в барабанных тормозах поддерживает эффективность без ручной подстройки.
Общая надежность сочетается с простотой обслуживания, характерной для классических гидромеханических систем.

Список источников

При подготовке материалов об автомобиле ИЖ 2126 "Ода" использовались следующие категории источников информации.

Данные получены из специализированных изданий, технической документации и отраслевых исследований.

Официальная техническая документация завода ИЖАвто: Руководства по эксплуатации, каталоги запчастей, заводские спецификации и чертежи моделей ИЖ 2126.
Монографии по истории отечественного автопрома: Книги "Автомобили Ижевского завода" (В. И. Атоян), "Легковые автомобили России" (Л. М. Шугуров), разделы, посвящённые разработке и производству "Оды".

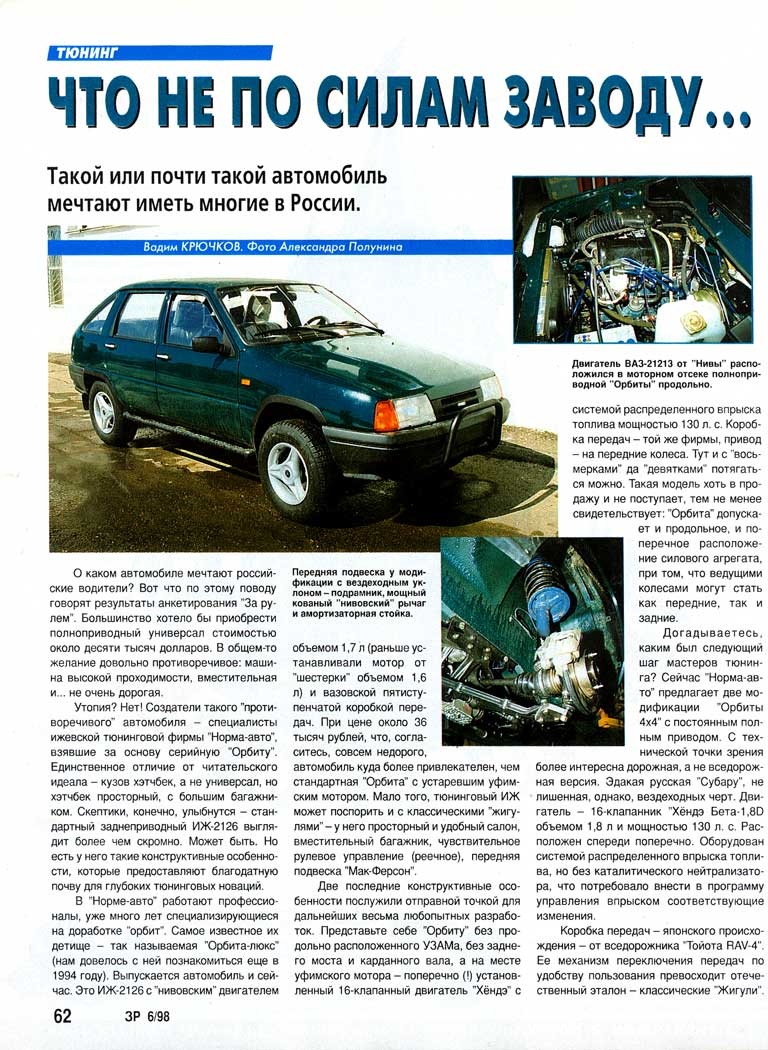

Архивные номера журналов "За рулём" и "Авторевю": Обзоры, тест-драйвы и технические анализы модели, опубликованные в период 1990-2005 гг.
Патентная документация: Патенты СССР и РФ на конструктивные решения (подвеска, кузов, элементы трансмиссии), использованные в ИЖ 2126.
Интервью с инженерами-разработчиками: Стенограммы и публикации бесед с участниками проектирования "Оды" из фондов музея ИжАвто и отраслевых СМИ.
Протоколы испытаний НАМИ: Отчёты о ресурсных, дорожных и краш-тестах опытных и серийных образцов ИЖ 2126.
Специализированные автомобильные справочники: Издания типа "Устройство автомобилей" (под ред. А. П. Пехальского), содержащие схемы и описания агрегатов.
