Редукционный клапан масляного насоса - принцип работы и настройка

Статья обновлена: 18.08.2025

Исправная работа системы смазки двигателя напрямую зависит от стабильного давления моторного масла. Редукционный клапан масляного насоса выполняет критически важную функцию поддержания этого давления в строго заданных пределах.

Данная статья подробно рассматривает конструкцию и принцип действия редукционного клапана, объясняет его роль в защите двигателя от масляного голодания или повреждения избыточным давлением. Отдельное внимание уделено вопросам диагностики неисправностей клапана и правильной процедуре его регулировки.

Функции редукционного клапана в системе смазки двигателя

Основная функция редукционного клапана заключается в ограничении максимального давления масла в системе смазки двигателя. Он автоматически сбрасывает избыточное масло во впускную полость насоса или картер при превышении заданного рабочего давления, предотвращая рост показателей выше критического уровня.

Клапан обеспечивает стабильность давления масла при изменении режимов работы двигателя: на высоких оборотах, когда производительность насоса резко возрастает, или при использовании масел с разной вязкостью. Это исключает колебания давления из-за температурных перепадов или износа деталей.

Ключевые задачи редукционного клапана

Защита компонентов системы: Предотвращает разрушение масляных фильтров, прокладок, магистралей и датчиков давления из-за гидроударов.
Поддержание оптимального давления: Гарантирует бесперебойную подачу масла к трущимся парам (вкладышам, распредвалу, поршневой группе) во всех режимах работы ДВС.
Сброс избыточного объема масла: Перенаправляет часть жидкости при пиковых нагрузках, снижая паразитную нагрузку на насос и энергопотери.

Состояние системы	Действие клапана
Давление в норме	Клапан закрыт, масло подается в магистраль
Давление выше порога	Клапан открывается, сбрасывая излишки масла

Корректная работа клапана напрямую влияет на ресурс двигателя: недостаточное давление вызывает масляное голодание, а избыточное – деформацию уплотнений и утечки. Регулировка клапана (изменением жесткости пружины или положения регулировочного болта) позволяет установить давление в соответствии с требованиями производителя ДВС.

Устройство редукционного клапана и физика его работы

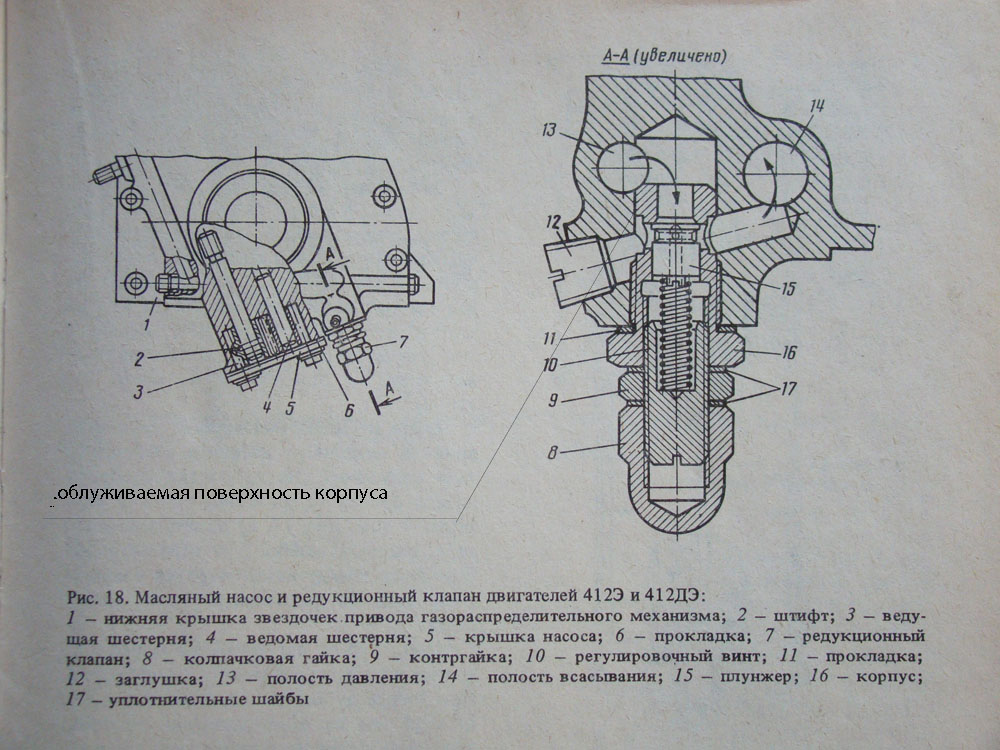

Редукционный клапан масляного насоса представляет собой механический узел, состоящий из корпуса с каналами подвода/отвода масла, запорного элемента (шарик или плунжер), регулировочной пружины и штока. Корпус интегрирован в масляную магистраль, а пружина создает усилие, прижимающее запорный элемент к седлу, блокируя сливной канал. На штоке часто предусмотрен регулировочный болт для изменения силы сжатия пружины.

Дополнительные элементы включают уплотнительные кольца, направляющие втулки для штока и стопорную гайку фиксации регулировки. Конструкция обеспечивает подвижность запорного элемента под действием давления масла, а калиброванное отверстие в седле определяет пропускную способность в открытом состоянии.

Принцип работы на основе баланса сил

Физика функционирования основана на равновесии двух сил:

Сила давления масла – действует на площадь запорного элемента со стороны нагнетательной магистрали
Сила упругости пружины – противодействует движению запорного элемента

При запуске двигателя масло поступает в канал клапана. Если давление недостаточно для преодоления сопротивления пружины, запорный элемент остаётся в закрытом положении – вся смазка направляется в систему. При достижении порогового значения (например, 4-6 бар) сила давления масла превышает усилие пружины, отжимая шарик/плунжер от седла. Избыточное масло стравливается через сливной канал обратно в картер или на вход насоса.

После сброса излишков давление падает, пружина возвращает запорный элемент на седло. Цикл повторяется с частотой до сотен раз в секунду, стабилизируя давление в пределах ±0.2-0.5 бар от настроечного значения. Критическая зависимость: чем выше жесткость пружины и меньше площадь запорного элемента – тем большее давление требуется для срабатывания.

Состояние системы	Положение клапана	Действие масла
Давление ниже нормы	Закрыт	Полная подача в магистраль
Давление превышает норму	Открыт	Сброс излишков в картер

Симптомы неисправностей редукционного клапана масляного насоса

Некорректная работа редукционного клапана напрямую влияет на давление масла в системе смазки двигателя. Основные признаки неисправности проявляются через отклонения от нормативных параметров давления, что приводит к риску повреждения трущихся деталей.

Симптоматика варьируется в зависимости от характера поломки: заклинивание клапана в открытом/закрытом положении, износ пружины или загрязнение каналов. Требует оперативной диагностики для предотвращения критического износа двигателя.

Ключевые проявления неисправности

Наиболее характерные симптомы включают:

Аномально низкое давление масла (на приборной панели, при прогреве или на холостых оборотах)
Скачки давления (стрелка манометра хаотично колеблется)
Постоянно завышенное давление (выдавливание сальников, течи из-под прокладок)
Стук/вибрация гидрокомпенсаторов при запуске двигателя

Сопутствующие косвенные признаки:

Загорание/мигание лампы аварийного давления масла
Усиленный шум работы масляного насоса (вой, гул)
Перегрев двигателя из-за недостатка смазки
Появление металлической стружки в масляном фильтре

Последствия игнорирования симптомов:

Симптом	Возможное повреждение
Хронически низкое давление	Износ вкладышей, распредвалов, коленвала
Постоянно высокое давление	Разрушение масляных фильтров, выдавливание сальников
Скачки давления	Ускоренный износ шатунных подшипников

Необходимые инструменты и условия для регулировки клапана

Работы выполняются при холодном двигателе и слитом моторном масле для исключения ожогов и обеспечения точности замеров. Требуется чистое, хорошо освещенное рабочее место с устойчивой платформой для доступа к клапану (обычно расположен в корпусе насоса или рядом с ним).

Обязательно наличие технической документации производителя (мануал) с указанием параметров давления и процедуры регулировки для конкретной модели двигателя. Пренебрежение этим этапом приводит к критическим ошибкам в настройке.

Инструменты и материалы

Контрольно-измерительные приборы: Манометр с диапазоном измерения, превышающим номинальное давление масла в системе (0–10 атм), и переходниками для подключения к магистрали.
Слесарный инструмент:
- Набор рожковых или накидных ключей (размеры согласно конструктиву клапана и насоса)
- Шестигранники (если регулировочный винт имеет внутренний профиль)
- Чистая ветошь и щетка для удаления загрязнений
Крепеж и расходники:
- Новая прокладка/уплотнительное кольцо масляного насоса (при разборке)
- Динамометрический ключ для затяжки крепежа с усилием, указанным в мануале
- Чистое моторное масло (для заправки после сборки)

Ключевое условие	Описание
Исправность системы	Перед регулировкой убедиться в отсутствии засоров маслоприемника, износа подшипников, повреждений масляных каналов и корректной работе датчика давления.
Контроль параметров	Регулировка проводится только под контролем манометра, установленного вместо штатного датчика давления. Показания бортового индикатора ненадежны для точной настройки.

Пошаговая инструкция регулировки редукционного клапана масляного насоса

Регулировка редукционного клапана обеспечивает соответствие давления масла в системе смазки двигателя требованиям производителя. Правильная настройка предотвращает масляное голодание или избыточное давление, защищая узлы двигателя от повреждений.

Работы выполняются при замене насоса, пружины клапана или выявлении отклонений давления. Требует точного соблюдения параметров и использования контрольного манометра. Неправильная регулировка ведет к ускоренному износу двигателя.

Порядок выполнения работ

Подготовка
- Заглушить двигатель, слить масло и снять поддон картера
- Обеспечить доступ к масляному насосу (демонтировать мешающие узлы при необходимости)
- Подключить механический манометр вместо штатного датчика давления масла
Демонтаж клапана
- Выкрутить заглушку или регулировочный болт клапана на корпусе насоса
- Извлечь пружину и запорный элемент (шарик, поршень или грибок)
- Очистить посадочное седло и каналы от загрязнений
Проверка компонентов
- Осмотреть пружину на предмет деформации и усталости металла
- Проверить рабочие поверхности запорного элемента и седла на отсутствие задиров
- Заменить изношенные или поврежденные детали
Регулировка усилия пружины
- Для клапанов с регулировочными шайбами: Добавить шайбы под пружину для увеличения давления, убрать для уменьшения
- Для клапанов с винтом: Ослабить контргайку. Вращать регулировочный винт: по часовой стрелке – давление повышается, против – снижается
Контроль давления
- Запустить двигатель и прогреть до рабочей температуры
- Зафиксировать давление на холостом ходу и при 2000-3000 об/мин
- Сравнить показания с нормативами для данной модели двигателя
Финишные операции
- При несоответствии параметров повторить регулировку
- Затянуть контргайку (для винтовых клапанов) с указанным моментом
- Установить штатный датчик давления, собрать демонтированные узлы, залить масло

Проверьте давление повторно после сборки. Регулировочные параметры и допуски уточняйте в сервисной документации производителя двигателя. При отсутствии опыта доверьте работу специалистам.
