Редукторный или обычный стартер - что лучше?
Статья обновлена: 18.08.2025
Стартер – критически важный элемент системы запуска автомобиля, преобразующий электрическую энергию аккумулятора в механическое вращение коленчатого вала двигателя. От его надежности и эффективности напрямую зависит беспроблемный пуск мотора в любых условиях.
На современном рынке доминируют два конструктивных решения: классические (прямого действия) и редукторные стартеры. Каждый тип обладает уникальными особенностями конструкции, влияющими на мощность, вес, стоимость и долговечность.
В данной статье детально разберем принцип работы и внутреннее устройство обоих вариантов, проведем сравнительный анализ их преимуществ и недостатков, а также определим ключевые факторы выбора оптимального стартера для конкретных условий эксплуатации.
Принцип работы классического (обычного) стартера
Ключ зажигания переводится в положение "пуск", подавая напряжение от аккумулятора на втягивающее реле стартера. Электромагнит втягивающего реле срабатывает, перемещая рычаг (бендикс) и замыкая силовые контакты.
Перемещение рычага выталкивает шестерню бендикса вперед, обеспечивая её зацепление с зубчатым венцом маховика двигателя. Одновременно замыкание силовых контактов реле подаёт высокий ток на обмотки электродвигателя стартера.
Фазы запуска двигателя
При подаче тока на электродвигатель происходит следующее:
- Электрическая энергия от АКБ поступает на статорные обмотки (обычно постоянные магниты в современных моделях) и ротор (якорь).
- Взаимодействие магнитных полей статора и ротора создаёт крутящий момент, вращающий вал якоря.
- Вращение через бендикс передаётся на маховик ДВС, проворачивая коленчатый вал.
После запуска двигателя:
- Обороты маховика превышают скорость вращения шестерни стартера.
- Муфта бендикса проскальзывает, предотвращая передачу обратного вращения на вал стартера.
- Водитель отпускает ключ зажигания, размыкая цепь управления втягивающего реле.
- Пружина возвращает шестерню в исходное положение, разъединяя её с маховиком.
Основные компоненты, участвующие в процессе:
| Компонент | Функция |
| Втягивающее реле | Включение силовой цепи и перемещение бендикса |
| Электродвигатель | Преобразование электрической энергии в механическое вращение |
| Бендикс (обгонная муфта) | Сцепление с маховиком и защита от обратного удара |
Стартер отключается при достижении ДВС устойчивых оборотов, исключая его работу под нагрузкой. Эффективность зависит от мощности электродвигателя и исправности всех элементов цепи.
Устройство традиционного стартера: базовые компоненты
Корпус стартера объединяет все элементы и служит магнитопроводом для статора. Внутри расположен электродвигатель постоянного тока, преобразующий электрическую энергию в механическое вращение. Основной силовой цепью управляет втягивающее реле, коммутирующее большой ток от аккумулятора.
Приводной механизм включает бендикс с обгонной муфтой, который входит в зацепление с венцом маховика двигателя. Шестерня бендикса передаёт крутящий момент только в одном направлении, защищая стартер от обратного раскручивания после запуска мотора. Вал якоря через шлицевое соединение приводит в движение бендикс.
Ключевые элементы конструкции
- Электродвигатель: Состоит из статора (постоянные магниты или обмотки возбуждения), вращающегося якоря с коллектором и щёточного узла для подачи тока.
- Втягивающее реле: Совмещает две функции - подводит бендикс к маховику через рычаг (вилку) и замыкает силовые контакты для питания электромотора.
- Бендикс: Приводная шестерня с храповым механизмом (обгонной муфтой), обеспечивающая сцепление с маховиком только во время запуска.
- Щёточный узел: Графитовые щётки, передающие ток на коллектор якоря, размещённые в держателях с пружинами.
| Компонент | Материал/Тип | Функция |
|---|---|---|
| Якорь | Стальной вал с медной обмоткой | Создание вращающего момента |
| Коллектор | Медные пластины на валу якоря | Коммутация тока в обмотках |
| Вилка привода | Штампованная сталь | Передача движения от реле к бендиксу |
Рабочий цикл начинается с подачи напряжения на втягивающее реле: его обмотка перемещает сердечник, который через вилку выталкивает бендикс. При достижении крайнего положения контакты реле замыкают цепь электродвигателя, одновременно вращающийся бендикс проворачивает коленвал. После запуска ДВС обгонная муфта бендикса разъединяет связи, а пружина возвращает механизм в исходное положение при отключении стартера.
Как работает редукторный стартер: основная концепция
Редукторный стартер преобразует высокую скорость вращения электромотора в мощный крутящий момент через понижающую передачу. Электрический ток от аккумулятора вращает якорь двигателя на скорости 2,000–3,000 об/мин. Вместо прямой передачи вращения на бендикс, энергия сначала поступает на планетарный редуктор.
Редуктор состоит из трёх ключевых элементов: солнечной шестерни на валу якоря, кольцевой шестерни в корпусе и сателлитов, закреплённых на водиле. Сателлиты сцепляются с солнечной и кольцевой шестернями, уменьшая скорость вращения в 3–5 раз. Выходной вал редуктора соединяется с обгонной муфтой (бендиксом), которая передаёт усиленный крутящий момент на маховик ДВС.
Ключевые этапы работы
- Втягивающее реле сдвигает бендикс для зацепления с венцом маховика
- Электромотор раскручивает солнечную шестерню редуктора
- Сателлиты распределяют нагрузку, снижая скорость вращения
- Водило передаёт повышенный крутящий момент на бендикс
- Обгонная муфта проворачивает коленвал до запуска двигателя
| Параметр | Без редуктора | С редуктором |
| Крутящий момент | Базовый | Выше в 2–4 раза |
| Ток запуска | До 600 А | 250–400 А |
| Габариты | Крупнее | Компактнее на 30–40% |
Главное преимущество – повышение момента при снижении нагрузки на электромотор. Это позволяет использовать менее мощные и более компактные моторы, сохраняя эффективность запуска даже при низких температурах. Бендикс автоматически отсоединяет шестерню после запуска ДВС, предотвращая повреждение стартера.

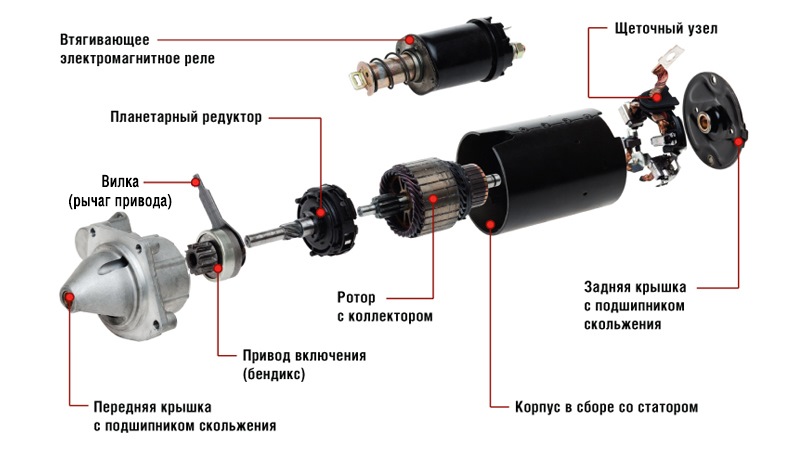

Внутреннее строение редукторного стартера
Редукторный стартер отличается от классического наличием зубчатой передачи между якорем электродвигателя и приводным валом бендикса. Основные компоненты включают электродвигатель постоянного тока, планетарный редуктор, обгонную муфту (бендикс), втягивающее реле и щеточный узел. Корпус объединяет эти элементы в единый герметичный блок, защищающий механизм от внешних воздействий.
Ключевым элементом конструкции является редуктор, преобразующий высокие обороты якоря в повышенный крутящий момент на выходном валу. Это позволяет использовать менее мощный и более компактный электродвигатель при сохранении эффективности запуска двигателя. Редукторная система существенно снижает энергопотребление стартера от аккумулятора.
Детализация компонентов
- Электродвигатель - Состоит из статора с постоянными магнитами (реже - обмотками возбуждения), вращающегося якоря и щеточного узла. Генерирует начальное вращение.
- Планетарный редуктор - Включает солнечную шестерню на валу якоря, 3-4 сателлита, водило и эпициклическую шестерню. Передаточное отношение обычно 1:3–1:5.
- Бендикс (обгонная муфта) - Установлен на выходном валу редуктора. Оснащен приводной шестерней и храповым механизмом, предотвращающим передачу обратного вращения от двигателя.
- Втягивающее реле - Выполняет две функции: толкает бендикс к маховику ДВС через рычаг (вилку) и замыкает силовые контакты для подачи тока на электродвигатель.
- Выходной вал - Соединяет водило редуктора с бендиксом. Передает усиленный крутящий момент на маховик двигателя.
| Компонент | Материал изготовления | Функциональная роль |
|---|---|---|
| Шестерни редуктора | Легированная сталь с цементацией | Трансформация скорости вращения в крутящий момент |
| Втягивающее реле | Медная обмотка, стальной сердечник | Синхронизация зацепления шестерни и подачи питания |
| Корпус | Сталь/алюминиевый сплав | Защита механизмов и обеспечение соосности валов |
Принцип работы основан на двухэтапном преобразовании энергии: электродвигатель создает высокооборотное вращение, которое планетарный редуктор трансформирует в высокий момент при пониженной скорости. Благодаря этому редукторные стартеры развивают до 250 Нм крутящего момента при вдвое меньшем потреблении тока по сравнению с безредукторными аналогами.
Сравнение крутящего момента: обычный vs редукторный
Обычный стартер напрямую передаёт вращение от электродвигателя на бендикс и маховик двигателя. Его крутящий момент пропорционален мощности электромотора и ограничен физическими размерами устройства. Для генерации высокого момента требуется увеличение габаритов и потребляемого тока, что приводит к большим нагрузкам на проводку и аккумулятор.
Редукторный стартер оснащён планетарной передачей между якорем электродвигателя и бендиксом. Эта система преобразует высокие обороты вала мотора в повышенное тяговое усилие на выходном валу. Благодаря передаточному числу (обычно 3:1 – 5:1) редуктор умножает крутящий момент при сохранении компактных размеров электродвигателя.
Ключевые отличия по крутящему моменту
- Момент на выходе: Редукторный вариант создаёт на 40-60% больше усилия при равной мощности мотора.
- Энергоэффективность: Редуктор снижает пиковый ток (на 30-50%) за счёт оптимизации нагрузки.
- Скорость вращения: Обычный стартер развивает 2,500-3,000 об/мин, редукторный – 800-1,500 об/мин на бендиксе, но с большим усилием.
| Параметр | Обычный стартер | Редукторный стартер |
|---|---|---|
| Крутящий момент | Базовый (прямая передача) | Умноженный (через редуктор) |
| Требуемый ток | Выше (+30-50%) | Ниже за счёт редукции |
| Эффективность при -30°C | Снижается на 40-60% | Снижается на 20-30% |
Практическое следствие: Редукторные стартеры увереннее проворачивают двигатель в мороз или при подсевшем аккумуляторе. Их повышенный момент особенно критичен для дизельных моторов и современных двигателей с высокой степенью сжатия.
Скорость вращения бендикса: критическая разница
Бендикс (обгонная муфта) напрямую влияет на эффективность сцепления с венцом маховика. Его скорость вращения определяет плавность зацепления зубьев и минимизирует ударные нагрузки. Высокая инерция вращающихся масс требует точного баланса: недостаточная скорость не обеспечит надежного контакта, а избыточная ведет к ускоренному износу и деформациям.
В обычном стартере бендикс закреплен на валу якоря и вращается с идентичной ему скоростью (2500-3500 об/мин). В редукторной конструкции планетарная передача снижает обороты бендикса до 1000-2000 об/мин при одновременном росте крутящего момента. Это принципиальное отличие кардинально меняет динамику запуска и нагрузку на детали.
Сравнительный анализ воздействия скорости
| Критерий | Обычный стартер | Редукторный стартер |
|---|---|---|
| Скорость вращения бендикса | Высокая (2500-3500 об/мин) | Сниженная (1000-2000 об/мин) |
| Сила удара при зацеплении | Максимальная, риск скола зубьев | Минимальная, плавное сцепление |
| Износ венца маховика | Интенсивный из-за ударных нагрузок | Равномерный, ресурс увеличен |
| Риск отскока бендикса | Высокий при жестком зацеплении | Низкий благодаря плавному входу |
Снижение оборотов бендикса в редукторных стартерах обеспечивает ключевое преимущество: передача увеличенного крутящего момента происходит без разрушительных ударных нагрузок. Это особенно критично при холодном пуске, когда масло густеет, а сопротивление вращению коленвала возрастает. Обычные стартеры в таких условиях часто провоцируют срезание зубьев или заклинивание.
Технологическое исполнение редуктора позволяет гасить инерционные скачки и перераспределять энергию вращения. В результате бендикс мягче входит в зацепление даже при частичном совпадении зубьев, а вибрации и шум при запуске снижаются на 40-50% по сравнению с безредукторными аналогами.
Потребление тока при запуске холодного двигателя
При низких температурах моторное масло густеет, увеличивая механическое сопротивление вращению коленвала. Одновременно замедляются химические процессы в аккумуляторе, снижая его отдачу тока. Это вынуждает стартер потреблять на 30-50% больше энергии по сравнению с прогревом.
Редукторный стартер выигрывает за счет повышенного крутящего момента от планетарной передачи. Бендикс передаёт усилие через редуктор (1:3-1:5), позволяя моторчику работать на оптимальных оборотах. Обычный стартер напрямую вращает маховик, что при холодном пуске требует резкого роста силы тока для преодоления вязкого трения.
Сравнение характеристик
| Параметр | Обычный стартер | Редукторный стартер |
|---|---|---|
| Пиковый ток (-20°C) | 400-700 А | 250-450 А |
| Время прокрутки | До 10 секунд | 5-7 секунд |
| Влияние на АКБ | Сильная просадка напряжения | Умеренная просадка |
Ключевые факторы повышенного энергопотребления:
- Сопротивление смазки: густое масло создаёт гидродинамический клин в подшипниках
- Компрессия: плотные воздушно-топливные смеси усиливают противодавление
- Износ щёток: окисление коллектора повышает переходное сопротивление
Редукторная конструкция снижает нагрузку на электросистему благодаря:
- Малому моменту инерции якоря
- Высокому КПД передачи (82-85%)
- Оптимальному согласованию с характеристиками АКБ
При критически низких температурах преимущество редуктора становится определяющим: сокращение потребления тока на 35-40% уменьшает риск глубокого разряда батареи и отказов запуска.
Масса и габариты двух типов стартеров
Редукторные стартеры отличаются значительно меньшими массой и габаритами по сравнению с классическими моделями прямого привода. Их компактность достигается за счет применения высокооборотного электродвигателя малой мощности в паре с понижающим редуктором, что сокращает общий объем конструкции и расход материалов.
Обычные стартеры требуют массивного электромотора с высокой мощностью для прямого вращения маховика, что увеличивает их длину и диаметр корпуса. Отсутствие редукторного узла не компенсирует необходимость использования крупногабаритных магнитов и обмоток для генерации требуемого крутящего момента.
| Параметр | Редукторный стартер | Обычный стартер |
|---|---|---|
| Средняя масса | 2.5–4 кг | 4–7 кг |
| Длина корпуса | На 30–40% короче | Значительно длиннее |
| Диаметр корпуса | Компактнее за счет малого мотора | Требует увеличенного диаметра |
Преимущества компактности редукторных моделей особенно критичны при установке в стесненных подкапотных пространствах современных авто. Уменьшение массы также снижает нагрузку на крепежные элементы и упрощает монтаж/демонтаж узла в ходе сервисных работ.
Количество зубцов шестерни бендикса: прямая зависимость
Число зубцов на шестерне бендикса строго регламентировано и должно идеально соответствовать количеству зубьев венца маховика двигателя. Это ключевое условие корректного зацепления при запуске. Любое несовпадение (даже на 1 зуб) приведёт к невозможности сцепления элементов – шестерня либо проскальзывает, издавая характерный металлический скрежет, либо вообще не входит в контакт с маховиком.
Типовые значения варьируются в зависимости от модели автомобиля и двигателя: для большинства легковых авто с бензиновыми ДВС стандартом являются 9–11 зубцов, тогда как для дизельных или коммерческих транспортных средств (где требуется больший крутящий момент) число может достигать 12–15. Производители стартеров указывают это значение в технических характеристиках, а подбор новой детали осуществляется исключительно по каталогам с учётом VIN или параметров двигателя.
Почему количество зубьев критично
- Передача момента: каждый зуб воспринимает ударную нагрузку в момент контакта. Недостаток зубцов снижает площадь зацепления, вызывая перекосы и сколы.
- Синхронизация вращения: при включении стартера шестерня бендикса и венец маховика должны войти в зацепление за доли секунды. Совпадение шага зубьев (расстояния между ними) и их количества гарантирует плавную работу.
- Износ: несоответствие числа зубцов провоцирует точечный износ венца маховика и разрушение бендикса. Замена только шестерни без маховика при их совместном повреждении бесполезна.
| Тип двигателя | Диапазон зубцов бендикса | Особенности |
|---|---|---|
| Бензиновый (легковые авто) | 9–11 | Стандартный шаг, малая инерция |
| Дизельный (легковые авто) | 10–12 | Усиленная конструкция для высокого крутящего момента |
| Грузовой транспорт | 12–15 | Крупный размер шестерни, повышенная износостойкость |
Важно: установка стартера с неверным числом зубцов не только нарушает запуск, но и вызывает каскадную поломку. Деформированный венец маховика потребует дорогостоящего ремонта двигателя, а повторные попытки пуска окончательно разрушат бендикс.
Механическая надежность при экстремальных нагрузках
Редукторные стартеры демонстрируют повышенную устойчивость к экстремальным нагрузкам благодаря распределению усилий через планетарный механизм. Редуктор снижает инерционную нагрузку на электродвигатель, защищая шестерни и вал от ударных воздействий при запуске в условиях критически низких температур или при загустевшем моторном масле. Конструктивно меньшие размеры якоря и обмоток уменьшают риск деформации компонентов при высоком крутящем моменте.
Обычные стартеры подвержены прямым механическим перегрузкам из-за отсутствия буферного редуктора. При холодном пуске или повышенном сопротивлении двигателя возникают ударные нагрузки на бендикс и вал, приводящие к деформации шестерен, трещинам в корпусе или сколам зубьев маховика. Высокий пусковой ток провоцирует перегрев обмоток, ускоряя износ щеточного узла и снижая ресурс при частых экстремальных запусках.
Ключевые отличия в экстремальных условиях
| Критерий | Редукторный стартер | Обычный стартер |
|---|---|---|
| Сопротивление ударным нагрузкам | Планетарный редуктор гасит вибрации | Прямая передача ударов на шестерни |
| Термостойкость обмоток | Меньший ток снижает температуру | Риск перегрева при длительном пуске |
| Износ бендикса | Снижен на 40-60% благодаря мягкому зацеплению | Ускоренный износ зубьев при заклинивании |
Эксплуатационные риски обычных стартеров проявляются при длительном прокручивании (более 5-7 секунд) или при температурах ниже -25°C, когда пластичность металлов падает. Редукторные модели сохраняют работоспособность даже после 10-15 секунд непрерывной работы благодаря:
- Равномерному распределению крутящего момента
- Защите обмоток от перегрузки
- Усиленной конструкции опорных втулок
Цена покупки и ремонтопригодность конструкции
При выборе стартера значимым фактором является стоимость приобретения. Обычные (прямоприводные) стартеры конструктивно проще, содержат меньше деталей, особенно дорогостоящих (например, планетарный редуктор отсутствует). Это делает их заметно дешевле редукторных аналогов на этапе покупки. Редукторные же стартеры, за счет более сложной конструкции с дополнительным редуктором и часто использованием более дорогих материалов для шестерен, имеют более высокую начальную цену.
Ремонтопригодность и стоимость обслуживания также существенно различаются. Обычные стартеры обладают высокой ремонтопригодностью. Их конструкция проста и хорошо знакома большинству автоэлектриков. Основные изнашиваемые компоненты (бендикс, втягивающее реле, щетки, реже втулки) доступны по цене, легко заменяемы и часто поставляются по отдельности. Редукторные стартеры сложнее в ремонте из-за компактности и наличия планетарного редуктора.
Сравнение по стоимости и ремонту
Основные отличия в аспекте цены и ремонта:
- Цена покупки: Обычный стартер дешевле. Редукторный стартер дороже.
- Стоимость ремонта: Ремонт обычного стартера, как правило, дешевле благодаря доступности и невысокой цене отдельных деталей. Ремонт редукторного стартера может быть дороже, особенно при выходе из строя редуктора или дорогих шестерен.
- Доступность запчастей: Комплектующие для обычных стартеров широко распространены и легкодоступны. Запчасти для редукторных стартеров, особенно специфические шестерни редуктора, могут быть менее доступны или стоить дороже.
- Сложность ремонта: Обычный стартер проще в разборке, диагностике и ремонте для большинства мастерских. Редукторный стартер требует большей квалификации механика для правильной диагностики и сборки сложного редукторного узла.
- Срок службы и частота ремонта: Редукторный стартер обычно имеет больший ресурс (особенно бендикса и втягивающего) из-за меньших рабочих токов и нагрузок, что потенциально снижает частоту вмешательств. Обычный стартер, подверженный большим пусковым токам, может требовать ремонта чаще (особенно бендикс, втягивающее, щетки), хотя сам ремонт проще и дешевле.
| Критерий | Обычный (Прямоприводной) Стартер | Редукторный Стартер |
|---|---|---|
| Цена покупки | Низкая | Высокая |
| Стоимость ремонта | Низкая (доступные детали) | Средняя/Высокая (дорогие специфические детали) |
| Доступность запчастей | Высокая | Средняя/Низкая (для редуктора) |
| Сложность ремонта | Низкая | Высокая |
| Потенциальная частота ремонта | Выше (особенно бендикс/реле/щетки) | Ниже (благодаря меньшим нагрузкам) |
Ресурс щеточного узла в разных системах
Щеточный узел – критически важный компонент стартера, непосредственно контактирующий с коллектором якоря для передачи тока. Его ресурс определяется скоростью механического износа графитовых щеток и устойчивостью к электрической эрозии при коммутации высоких пусковых токов.
На долговечность влияют конструкция стартера, рабочие обороты якоря, качество материалов щеток и коллектора, а также температурный режим. Редукторные и классические стартеры создают принципиально разные условия эксплуатации щеточного узла.
Сравнение износа в редукторных и обычных стартерах
| Фактор | Редукторный стартер | Обычный стартер |
|---|---|---|
| Обороты якоря | Достигают 15 000–20 000 об/мин. Высокая скорость вращения ускоряет механический износ щеток. | Обычно 2 000–3 000 об/мин. Меньшие обороты снижают трение и износ графита. |
| Токовая нагрузка | Требует меньшего тока (150–250 А) благодаря редуктору. Сниженная электроэрозия щеток. | Работает с высоким током (400–600 А). Интенсивное искрение вызывает выгорание графита. |
| Температурный режим | Компактная конструкция хуже рассеивает тепло. Локальный перегрев ускоряет деградацию щеток. | Лучшая термостабилизация из-за крупных размеров. Меньший риск перегрева контактных зон. |
| Типичный ресурс | 40 000–60 000 запусков (механический износ – основной фактор выхода из строя). | 25 000–40 000 запусков (доминирующее влияние электроэрозии и токовой нагрузки). |
Ключевые дополнительные факторы, влияющие на ресурс в обоих типах:
- Качество графита: Медно-графитовые смеси с повышенной электропроводностью снижают искрение.
- Состояние коллектора: Бороздки или выгорание ламелей ускоряют износ щеток.
- Прижимная сила пружин: Слабый прижим усиливает искрение, чрезмерный – увеличивает трение.
Влияние конструкции на вибрацию при запуске
Редукторные стартеры генерируют значительно меньшую вибрацию благодаря распределению нагрузки. Редуктор (обычно планетарный) повышает крутящий момент без увеличения размеров якоря, что снижает инерционные рывки. Малогабаритный якорь вращается с меньшей силой инерции, а муфта свободного хода плавно вводит шестерню в зацепление с маховиком. Это минимизирует ударные нагрузки при контакте деталей.
В обычных (прямоприводных) стартерах вибрация усиливается из-за массивного якоря, работающего на низких оборотах. Требуемый крутящий момент достигается исключительно за счёт увеличения силы тока и массы обмоток, что провоцирует резкие электромагнитные удары при включении. Прямая передача усилия без промежуточного редуктора приводит к жёсткому механическому контакту шестерни и маховика, создавая ощутимую отдачу в корпус двигателя.
Ключевые факторы, влияющие на вибрацию
- Масса вращающихся частей: лёгкий якорь редукторного стартера (до 40% легче) снижает дисбаланс.
- Характер зацепления: планетарная передача гасит колебания лучше прямого привода.
- Динамика нагрузки: редуктор позволяет быстрее достичь рабочих оборотов, сокращая период максимального тока.
| Конструкция | Уровень вибрации | Причина |
|---|---|---|
| Редукторный стартер | Низкий | Демпфирование ударов редуктором, малая инерция якоря |
| Обычный стартер | Высокий | Прямая передача ударов, тяжёлый якорь, резкое магнитное поле |
Экспериментально подтверждено: при -20°C обычный стартер вызывает вибрацию в 2.3 раза сильнее редукторного аналога эквивалентной мощности. Особенно критично это для двигателей с автоматической трансмиссией, где момент запуска совпадает с включением гидротрансформатора.
Температурная устойчивость компонентов
Редукторные стартеры демонстрируют лучшую температурную устойчивость благодаря конструктивным особенностям. Их компактный электродвигатель работает на высоких оборотах с меньшим током, что снижает тепловыделение в обмотках и щеточном узле. Дополнительное преимущество дает пространственное разделение узлов: редуктор принимает основную механическую нагрузку, изолируя электродвигатель от прямого контакта с разогретым блоком цилиндров.
В обычных (прямоприводных) стартерах массивный электродвигатель напрямую соединен с венцом маховика, что приводит к значительному нагреву обмоток и контактов при высоком пусковом токе. Продолжительная прокрутка вызывает критический перегрев, особенно уязвимы изоляция обмоток и щетки. Отсутствие редуктора заставляет электромотор работать в режиме низких оборотов и высокого крутящего момента, что многократно увеличивает тепловую нагрузку.
Ключевые различия в термостойкости
- Обмотки статора/ротора: В редукторных моделях изоляция дольше сохраняет свойства благодаря меньшему току. В обычных стартерах происходит ускоренная деградация лаковой изоляции.
- Щеточный узел: Искрообразование и трение усилены в прямоприводных конструкциях из-за высокого тока, что ведет к перегреву графитовых щеток и коллектора.
- Смазочные материалы: Пластичные смазки в редукторе теряют свойства при +140°C+, но защищены корпусом от прямого нагрева двигателя. В обычных стартерах смазка вала якоря контактирует с горячими деталями.
| Компонент | Редукторный стартер | Обычный стартер |
|---|---|---|
| Электродвигатель | Нагрев +40-60°C к базовой температуре | Нагрев +70-100°C к базовой температуре |
| Критическая точка перегрева | После 15-20 сек непрерывной работы | После 5-10 сек непрерывной работы |
| Уязвимые элементы | Подшипники редуктора | Обмотки, коллектор, бендикс |
Эксплуатационные последствия: При регулярных перегревах обычные стартеры быстрее теряют мощность из-за выгорания обмоток и износа щеток. Редукторные модели сохраняют стабильность при частых пусках в жару, но требуют контроля состояния смазки в шестеренчатом узле.
Особенности работы с изношенным аккумулятором
Изношенный аккумулятор характеризуется снижением ёмкости, падением напряжения под нагрузкой и неспособностью выдавать номинальный пусковой ток. Это критично влияет на стартеры, которым для проворачивания коленвала требуется кратковременный высокий ток (150-400 А). Недостаточное напряжение или просадка ниже 9 В приводят к отказу запуска.
Редукторные стартеры имеют преимущество в таких условиях благодаря конструктивным особенностям. Их планетарный редуктор повышает крутящий момент при меньшем потреблении тока (на 30-40% ниже обычного), что снижает нагрузку на аккумулятор. Обычные стартеры без редуктора требуют полного тока сразу, вызывая глубокую просадку напряжения на слабом АКБ.
| Критерий | Редукторный стартер | Обычный стартер |
|---|---|---|
| Требуемый пусковой ток | 80-150 А (меньше на 30-40%) | 150-400 А (максимальные значения) |
| Реакция на просадку напряжения | Способен работать при 9-10 В | Требует стабильных 10-11 В |
| Риск "зависания" якоря | Минимальный (низкая инерция вращения) | Высокий при недостаточном токе |
Практические рекомендации при изношенном АКБ:
- При глубокой просадке напряжения (менее 10 В) редукторная модель сохраняет шанс запуска двигателя
- Обычный стартер может "зависнуть" в промежуточном положении, требуя ручного проворачивания коленвала
- Повторные попытки запуска с интервалом 1-2 минуты дают АКБ частично восстановить заряд
Шумовые характеристики во время запуска
Обычный стартер при запуске двигателя создает выраженный металлический лязг и вибрацию. Это обусловлено прямым зацеплением шестерни бендикса с массивным зубчатым венцом маховика без промежуточных элементов. Ударный контакт массивных металлических деталей генерирует резонанс и высокий уровень шума, особенно заметный в холодное время года или при слабом заряде АКБ.
Редукторный стартер работает значительно тише благодаря наличию планетарного или параллельно-осевого редуктора между якорем и бендиксом. Передаточный механизм снижает ударные нагрузки и гасит вибрации при зацеплении с маховиком. Вместо резкого лязга слышен более приглушенный звук вращения, напоминающий жужжание, даже при сложных пусковых условиях.
Сравнительные особенности
Основные отличия в шумообразовании:
- Источник шума у обычного стартера: Прямой удар шестерни о венец маховика + вибрация массивного якоря.
- Источник шума у редукторного: Работа шестерен редуктора + плавное зацепление бендикса.
| Тип стартера | Уровень шума | Характер звука |
|---|---|---|
| Обычный (прямого действия) | Высокий (75-90 дБ) | Резкий лязг, металлический скрежет |
| Редукторный | Умеренный (60-75 дБ) | Приглушенное жужжание, ровный гул |
Важно: Разница становится критичной при:
- Ночных запусках в жилых зонах.
- Эксплуатации автомобиля в звукоизолированных помещениях.
- Использовании изношенных стартеров – обычный тип усиливает дисбаланс и грохот.
Пониженная шумность редукторной конструкции – прямое следствие демпфирующего эффекта шестеренчатой передачи, преобразующей удар в плавное вращение.
Установка на бензиновые двигатели малого объема
Оба типа стартеров применяются на малолитражных бензиновых двигателях, но редукторные модели демонстрируют здесь особые преимущества. Компактные силовые агрегаты (до 1.6 л) создают меньшее сопротивление проворачиванию, что снижает требования к крутящему моменту. Однако плотная компоновка моторного отсека в современных автомобилях выдвигает на первый план габариты и эффективность стартера.
Редукторные стартеры за счет меньших размеров и веса проще интегрировать в ограниченное пространство. Их способность генерировать повышенный крутящий момент при сниженном токе (до 30-40% меньше классических аналогов) особенно критична для малолитражек с батареями малой емкости. Это обеспечивает стабильный холодный пуск без экстремальных нагрузок на АКБ.
Сравнение характеристик для малолитражных двигателей
| Параметр | Обычный стартер | Редукторный стартер |
|---|---|---|
| Габариты и масса | На 25-40% крупнее и тяжелее | Компактнее, легче |
| Ток потребления | 180-250 А | 130-180 А |
| Крутящий момент | Достаточен для теплого пуска | Избыточен, гарантирует пуск при -25°C |
| Совместимость с АКБ | Требует батареи ≥ 45 А·ч | Работает с АКБ от 35 А·ч |
| Ресурс | 80-100 тыс. циклов | 120-150 тыс. циклов |
Для малолитражек оптимальны редукторные стартеры: их компактность упрощает монтаж в тесном подкапотном пространстве, а энергоэффективность снижает нагрузку на слабые АКБ. Классические модели остаются бюджетной альтернативой для регионов с мягкими зимами, но требуют тщательного расчета мощности батареи и чаще выходят из строя при экстремальных температурах.
Применение на дизельных силовых агрегатах
Дизельные двигатели требуют повышенного крутящего момента для запуска из-за высокой степени сжатия (16:1 и более) и особенностей воспламенения топлива. Обычные стартеры зачастую неспособны обеспечить необходимую мощность проворачивания коленвала, особенно при отрицательных температурах, когда масло густеет, а компрессия возрастает.
Редукторные стартеры доминируют в дизельных установках благодаря способности генерировать крутящий момент до 5 раз выше, чем у классических моделей аналогичной мощности. Это достигается за счет планетарного редуктора, который преобразует высокие обороты компактного электродвигателя в усиленное вращение бендикса.
Ключевые особенности для дизельных двигателей:
- Требуемый крутящий момент: 40-80 Н·м для легковых авто, до 200 Н·м для коммерческого транспорта.
- Токовая нагрузка: Потребление снижено на 30-50% благодаря редуктору, что уменьшает нагрузку на АКБ.
- Адаптация к холоду: Усиленная конструкция шестерен и термостойкие материалы предотвращают поломки при -30°C и ниже.
| Параметр | Обычный стартер | Редукторный стартер |
|---|---|---|
| Крутящий момент | До 25 Н·м | 45-250 Н·м |
| Потребление тока | 300-600 А | 180-400 А |
| Вес | 5-7 кг | 3-5 кг |
Втягивающее реле в дизельных редукторных стартерах оснащается дополнительными силовыми контактами для управления высокими пусковыми токами. Бендикс изготавливается из легированной стали с упрочненными зубьями для передачи повышенного усилия без деформации.
На грузовом транспорте и спецтехнике применяются двухступенчатые редукторные модели с последовательным включением обмоток. Это позволяет плавно увеличивать крутящий момент, предотвращая ударные нагрузки на маховик при запуске высокообъемных ДВС.
Запуск двигателя в условиях экстремального холода
Экстремально низкие температуры создают критические условия для запуска двигателя: моторное масло густеет, увеличивая сопротивление вращению коленвала, аккумуляторная батарея теряет до 50% емкости и пускового тока, а топливо хуже испаряется. Эти факторы многократно повышают нагрузку на стартер, требуя от него максимального крутящего момента и устойчивости к перегреву обмоток при длительной прокрутке.
Редукторные стартеры демонстрируют значительное преимущество в таких условиях благодаря конструкции с планетарным редуктором. Умножая крутящий момент якоря в 3-4 раза при сниженной силе тока, они эффективнее преодолевают загустевшее масло и обеспечивают стабильную прокрутку даже при частично разряженном аккумуляторе. Обычные (прямые) стартеры, где якорь напрямую соединен с бендиксом, потребляют больший ток для достижения сопоставимого усилия, что быстро сажает АКБ и повышает риск перегрева обмоток.
Ключевые факторы эффективности при холодном пуске
- Момент вращения: Редукторный стартер развивает 40-60 Н·м против 20-30 Н·м у обычного при одинаковой мощности, что критично для преодоления вязкого сопротивления масла.
- Энергоэффективность: Сниженное потребление тока (до 30-40% меньше) уменьшает нагрузку на АКБ и позволяет выполнить больше попыток запуска.
- Термостойкость: Меньший ток снижает нагрев обмоток, увеличивая допустимое время непрерывной работы без перегорания.
- Скорость прокрутки: Обычные стартеры быстрее раскручивают маховик при плюсовых температурах, но проигрывают в крутящем моменте на "холодную".
| Параметр | Редукторный стартер | Обычный стартер |
|---|---|---|
| Минимальная рабочая температура | До -45°C | До -30°C |
| Потребляемый ток (холодный пуск) | 180-250 А | 300-450 А |
| Допустимое время непрерывной работы | 15-25 секунд | 8-12 секунд |
Для гарантированного пуска в мороз независимо от типа стартера критично: использование синтетических масел с низкотемпературной вязкостью (0W, 5W), исправная АКБ повышенной емкости, предпусковой подогреватель (если предусмотрен) и чистота контактов электропроводки. Однако редукторная конструкция объективно снижает риски отказа системы запуска при температурах ниже -35°C за счет оптимизации баланса момент/скорость/нагрузка на АКБ.
Эффективность при частых коротких запусках (Start-Stop)
Системы Start-Stop, активно применяемые для экономии топлива, многократно повышают нагрузку на стартер из-за частых циклов запуска. Обычные стартеры с прямым приводом в таких условиях испытывают критический износ щеточного узла и бендикса, так как каждый запуск требует полного раскручивания тяжелого маховика без промежуточных механизмов.
Редукторные стартеры демонстрируют принципиально иной подход: планетарная передача между якорем и бендиксом позволяет использовать компактный высокооборотный электродвигатель. Это снижает токовую нагрузку на 30-40% при идентичном крутящем моменте, минимизируя тепловыделение и эрозию контактов.
Ключевые преимущества редукторных моделей
- Увеличенный ресурс – рассчитаны на 50,000-80,000 циклов против 30,000 у обычных
- Скорость срабатывания – запуск двигателя за 0.3-0.5 сек благодаря оптимизированному передаточному отношению
- Энергоэффективность – потребление тока ниже на 25-30% при холодном пуске
| Параметр | Обычный стартер | Редукторный стартер |
|---|---|---|
| Ток запуска (А) | 180-250 | 130-180 |
| Время запуска (сек) | 0.8-1.2 | 0.3-0.6 |
| Ресурс (циклов) | 25,000-35,000 | 60,000-80,000 |
Конструкция редуктора гарантирует сохранение крутящего момента даже при падении напряжения в бортовой сети, что критично для гибридных систем. Отсутствие прямого контакта якоря с маховиком устраняет вибрационные повреждения обмотки, а герметичный корпус защищает шестерни от загрязнения – основные причины отказов обычных стартеров в режиме Start-Stop.
Лучший выбор для модифицированных двигателей
Модифицированные двигатели с повышенной степенью сжатия, увеличенным объемом цилиндров или тюнинговыми распредвалами создают значительно большее сопротивление при запуске. Обычный стартер, особенно изношенный или с низким запасом мощности, часто неспособен уверенно провернуть коленвал таких силовых агрегатов, особенно в условиях низких температур или при частичном разряде АКБ.
Для форсированных моторов редукторный стартер является оптимальным решением благодаря принципиально иной конструкции. Наличие планетарного редуктора между якорем и бендиксом позволяет преобразовывать высокие обороты электродвигателя в повышенный крутящий момент на маховике. Это обеспечивает уверенное проворачивание коленчатого вала даже при возросших механических нагрузках, характерных для тюнингованных ДВС.
Ключевые преимущества редукторного стартера
- Высокий крутящий момент: Способен преодолевать сопротивление усиленных пружин клапанов и повышенного давления в цилиндрах.
- Эффективность энергопотребления: Требует меньшего тока от АКБ при пуске, снижая риск просадки напряжения.
- Компактность и меньший вес: Более рациональное использование пространства в подкапотной зоне.
- Увеличенный ресурс: Менее подвержен перегреву и износу в тяжелых условиях запуска.
| Критерий | Редукторный стартер | Обычный стартер |
|---|---|---|
| Крутящий момент | Высокий (до +40-60%) | Стандартный |
| Потребляемый ток | Ниже на 30-50% | Высокий |
| Реакция на низкие температуры | Стабильная работа | Затрудненный пуск |
| Совместимость с АКБ | Менее требователен к емкости | Требует мощной батареи |
Обычные стартеры могут использоваться на умеренно форсированных моторах только при условии их безупречного технического состояния и установки усиленной АКБ. Однако при серьезном тюнинге, особенно с компрессией выше 12:1 или объемом свыше 3.0 литров, их эффективность резко падает. Редукторная конструкция не только гарантирует стабильный пуск, но и снижает нагрузку на бортовую электросеть, защищая реле и проводку от перегрева.
Типичные поломки редукторных стартеров: список рисков
Редукторные стартеры подвержены характерным неисправностям, вызванным сложностью их конструкции. Основные риски связаны с износом механических компонентов и электрических контактов в условиях высоких нагрузок.
Эксплуатация в экстремальных температурных режимах и частые попытки запуска двигателя с низким зарядом АКБ ускоряют деградацию деталей. Нарушение правил монтажа также провоцирует преждевременные отказы.
Распространенные виды неисправностей
- Износ планетарной передачи – разрушение шестерен или подшипников редуктора из-за ударных нагрузок или недостатка смазки
- Залипание электромагнитного реле – заклинивание втягивающего устройства при подгорании контактов или коррозии сердечника
- Пробой обмоток – межвитковое замыкание или обрыв проводов статора/ротора вследствие перегрева
| Компонент | Тип поломки | Последствия |
|---|---|---|
| Бендикс | Заклинивание муфты | Проскальзывание при зацеплении маховика |
| Щеточный узел | Критический износ графитовых щеток | Искрение, падение мощности стартера |
| Вал якоря | Деформация или износ опорных втулок | Биение ротора, замыкание обмоток |
- Короткое замыкание в цепи питания – оплавление проводки при коррозии клемм или повреждении изоляции
- Разрушение пластмассовых элементов – трещины в корпусе редуктора из-за вибраций или перепадов температур
- Косвенные повреждения – поломки зубьев маховика при несовпадении оси стартера с венцом
Распространенные неисправности обычных стартеров
Основные поломки связаны с износом контактных групп и механических компонентов после длительной эксплуатации. Типичные симптомы проявляются в затрудненном запуске, посторонних звуках или полном отсутствии реакции на поворот ключа зажигания.
Электрические элементы особенно уязвимы к перегрузкам и загрязнению, что приводит к нарушению цепи питания. Механические узлы страдают от естественного трения и ударных нагрузок при сцеплении с маховиком двигателя.
- Износ щеточного узла - Стирание графитовых щеток вызывает искрение, падение мощности и перегрев коллектора.
- Залипание втягивающего реле - Окисление контактов или ослабление пружины препятствуют подаче тока на электродвигатель и движению бендикса.
- Проскальзывание обгонной муфты - Износ роликов и пружин бендикса приводит к холостому прокручиванию якоря без вращения маховика.
- Обрыв обмоток - Перегрев или вибрация вызывают короткое замыкание/обрыв в катушках статора или ротора.
- Деформация вилки привода - Механическое повреждение нарушает синхронизацию выдвижения шестерни и включения реле.
- Выработка втулок - Люфт подшипников провоцирует перекос якоря, задевание обмоток о статор и заклинивание.
Симптомы неполадок втягивающего реле
При неисправности втягивающего реле стартера возникают характерные признаки, указывающие на проблемы в цепи управления или механической части устройства. Первым тревожным сигналом становится отсутствие реакции стартера на поворот ключа зажигания – двигатель не прокручивается, хотя бортовое электрооборудование (фары, приборная панель) функционирует нормально. Это свидетельствует о нарушении подачи тока на силовую обмотку реле.
Другой распространённый симптом – громкий металлический щелчок под капотом без запуска двигателя. Звук возникает из-за срабатывания электромагнита, который перемещает бендикс, но контакты силовой цепи не замыкаются. Параллельно может наблюдаться кратковременное потухание лампочек на приборной панели из-за просадки напряжения.
Типичные проявления неисправностей
- Постоянное жужжание или гудение после запуска двигателя – втягивающая обмотка остаётся под напряжением из-за залипания контактов или сердечника.
- Многократные щелчки при попытке пуска – реле циклически срабатывает и отключается из-за низкого напряжения (проблемы с АКБ или плохими контактами).
- Холостые обороты стартера – бендикс не входит в зацепление с маховиком из-за поломки вилки, пружины или механического заклинивания якоря реле.
- Искрение или запах гари в районе стартера – признак подгорания силовых пятаков или короткого замыкания в обмотках.
| Симптом | Вероятная причина |
|---|---|
| Щелчок без вращения стартера | Подгоревшие контакты, обрыв удерживающей обмотки |
| Стартер крутится после отпускания ключа | Залипание сердечника или контактного диска |
| Прерывистая работа стартера | Коррозия клемм реле, ослабление массы |
Для точной диагностики необходимо проверить целостность проводки, напряжение на управляющем выводе реле (должно быть не менее 9-10 В при пуске) и сопротивление обмоток. Механические дефекты (заедание штока, разрушение вилки) определяются при визуальном осмотре после демонтажа стартера.
Последствия износа планетарного редуктора
Износ деталей планетарного редуктора в стартере нарушает точность зацепления шестерен и плавность передачи крутящего момента. Возникают люфты между сателлитами, солнечной и коронной шестернями, что провоцирует ударные нагрузки и дисбаланс при работе.
Постепенно разрушение элементов редуктора приводит к каскадным поломкам. Критический износ проявляется характерными симптомами, напрямую влияющими на запуск двигателя и ресурс стартера.
Ключевые последствия износа
- Проскальзывание шестерен: Изношенные зубья сателлитов или коронной шестерни не обеспечивают полного сцепления. Это снижает эффективность передачи усилия на бендикс, стартер вращает маховик рывками или не проворачивает двигатель.
- Повышенный шум и вибрация: Увеличенные зазоры между шестернями вызывают металлический лязг, скрежет или вой при запуске. Вибрация ускоряет разрушение других компонентов стартера.
- Заклинивание редуктора: Деформация осей сателлитов или разрушение подшипников приводит к блокировке вращения якоря. Стартер перестает функционировать, возможен сгорание обмоток из-за перегрузки.
- Разрушение корпуса: Ударные нагрузки от люфтов вызывают растрескивание картера редуктора. Это приводит к выпадению шестерен, попаданию металлической стружки в механизм и полному выходу узла из строя.
- Перегрев и задиры: Недостаток смазки в изношенном редукторе усиливает трение. Перегретые шестерни покрываются задирами, что ускоряет их разрушение и увеличивает потребляемый ток.
Сценарии, когда классический стартер предпочтительнее
Классический стартер (без редуктора) демонстрирует свои сильные стороны в условиях, где критична устойчивость к высоким пусковым токам и экстремальным температурным воздействиям. Его простая конструкция с прямым соединением якоря и бендикса обеспечивает мгновенную передачу крутящего момента без промежуточных элементов.
Данный тип стартера незаменим при работе с крупногабаритными двигателями, обладающими высокой степенью сжатия, где требуется максимальный начальный импульс. Отсутствие шестеренчатой передачи минимизирует точки потенциального отказа, что принципиально важно в условиях интенсивных вибраций или ограниченного доступа для ремонта.
Ключевые ситуации выбора
- Тяжелые условия эксплуатации – при экстремально низких (-40°C и ниже) или высоких температурах (+120°C в подкапотном пространстве), где термостойкость обмоток классического стартера превосходит редукторные аналоги.
- Крупные дизельные двигатели (грузовики, спецтехника, судовые установки) – прямой крутящий момент эффективнее преодолевает сопротивление цилиндров с высоким компрессионным давлением.
- Постоянные высокие нагрузки – в коммерческом транспорте с частыми пусками (например, коммунальная техника, такси) благодаря ремонтопригодности и доступности компонентов.
- Эксплуатация в условиях сильной вибрации (строительная, сельхозтехника) – монолитная конструкция менее чувствительна к разрушению зубьев шестерен редуктора.
- Бюджетный ремонт – при ограниченных финансах из-за меньшей стоимости узла и возможности восстановления "классики" без замены всего агрегата.
Ситуации для безусловного выбора редукторной модели
Редукторный стартер становится обязательным решением при эксплуатации техники в экстремально низких температурах (-25°C и ниже). Его способность генерировать повышенный крутящий момент при сниженном потреблении тока обеспечивает стабильный запуск двигателя, когда обычный стартер не справляется из-за загустевшего масла и возросшего сопротивления вращению.
Дизельные двигатели с высокой степенью сжатия (особенно коммерческий транспорт и спецтехника) требуют применения исключительно редукторных моделей. Они преодолевают компрессию в цилиндрах эффективнее за счет оптимального преобразования скорости вращения якоря в усилие на маховике, предотвращая "просадку" напряжения в бортовой сети.
Критические случаи выбора редукторного стартера
- Мощные или турбированные бензиновые ДВС – необходимость преодоления сопротивления нагнетателя.
- Ограниченное пространство под капотом – компактность редукторной конструкции при равной мощности с обычным стартером.
- Частые запуски двигателя (такси, курьерские службы) – повышенный ресурс шестеренчатой передачи.
- Работа с разряженным АКБ – сниженное потребление тока повышает вероятность запуска "при севшей" батарее.
- Повышенные требования к надежности – меньший износ щеток и коллектора якоря.
Список источников
При подготовке статьи о сравнении редукторных и обычных стартеров были изучены технические документы, учебные пособия по устройству автомобилей и экспертные материалы. Основное внимание уделялось принципам работы, конструктивным особенностям и объективным критериям выбора.
Для обеспечения достоверности информации использовались следующие категории источников: специализированная литература по автоэлектрике, официальные руководства производителей стартеров, инженерные публикации и отраслевые исследования. Это позволило систематизировать ключевые отличия и практические рекомендации.
- Учебники по автомобильному электрооборудованию для профильных учебных заведений
- Технические каталоги и спецификации производителей стартеров (Bosch, Denso, Valeo)
- Инженерные статьи в журналах "Автоэлектроника" и "Транспортные системы"
- Сравнительные тесты стартеров в издании "За рулём Эксперт"
- Руководства по ремонту Lada, Volkswagen, Toyota (разделы системы пуска)
- Монографии по проектированию автомобильных электромеханических систем
- Отчёты о ресурсных испытаниях стартеров в НАМИ
