Регулировка дверных замков ВАЗ 2110 - сложно, но выполнимо

Статья обновлена: 18.08.2025

Со временем владельцы ВАЗ 2110 сталкиваются с некорректной работой дверных замков: перекосом створок, дребезжанием или тугим ходом ключа.

Правильная регулировка механизмов требует понимания конструкции и терпения, однако выполнить её своими силами вполне реально при наличии базовых инструментов.

Точная настройка обеспечит не только чёткое закрывание дверей, но и предотвратит преждевременный износ деталей и повысит безопасность эксплуатации автомобиля.

Обеспечение безопасности: отключение аккумулятора

Перед началом работ с электрооборудованием дверей ВАЗ 2110 обязательным условием является полное обесточивание системы. Любые манипуляции с проводкой или механизмами при подключенной АКБ создают риск короткого замыкания, повреждения контроллеров или случайного срабатывания подушек безопасности.

Отключение питания исключает неожиданную активацию центрального замка или стеклоподъемников в процессе регулировки, а также предотвращает травмы от случайного удара током. Особенно критично это при работе с контактами водительской двери, где сосредоточена основная электроника.

Порядок безопасного отключения АКБ

Заглушите двигатель, извлеките ключ зажигания и убедитесь, что все потребители энергии (фары, магнитола) выключены.
С помощью ключа на 10 мм последовательно ослабьте гайку отрицательной клеммы (помечена «–» или имеет черный цвет).
Снимите клемму с вывода АКБ и надежно зафиксируйте ее в стороне от аккумулятора, исключив случайный контакт.
Аналогично снимите положительную клемму (знак «+», красный цвет) для полной изоляции цепи.

Этап	Риск при нарушении	Контрольная проверка
Снятие «–» клеммы	Короткое замыкание при касании кузова инструментом	Отсутствие искрения при отсоединении
Изоляция «+» клеммы	Повреждение ЭБУ из-за остаточного напряжения	Свободный ход клеммы на выводе

После завершения регулировки замков подключите сначала положительную, затем отрицательную клемму с затяжкой гаек до упора. Убедитесь в отсутствии окислов на контактах – при необходимости зачистите выводы мелкой наждачной бумагой.

Проверка текущего состояния двери и петель

Тщательно осмотрите геометрию прилегания двери к кузову при закрытом положении: визуально оцените равномерность зазоров по всему периметру (особенно в районе замка и петель), отсутствие перекосов и выступающих углов. Проверьте плотность прижима уплотнителя по контуру проема – зазоры или деформации резины приведут к сквознякам и стукам.

Покачивайте дверь в открытом состоянии, удерживая за край, чтобы выявить люфт в петлях: вертикальное и горизонтальное биение указывает на износ втулок или ослабление крепежных болтов. Обратите внимание на характер скрипов или щелчков при движении – это свидетельствует о недостаточной смазке или деформации компонентов.

Ключевые этапы диагностики

Контроль крепления петель: затяните гайки крепления к кузову и двери (ключ на 13), проверьте целостность сварочных точек.
Анализ износа штифтов: снимите пластиковые колпачки петель, оцените выработку на оси и втулках (зазор >1 мм требует замены).
Тест фиксации замка: при закрытой двери нажмите на верхний и нижний угол – прогибы указывают на слабый прижим язычков ответной планки.

Проблема	Причина	Метод проверки
Самопроизвольное открывание	Износ фиксатора замка	Резкое захлопывание без усилия
Тугой ход двери	Перекос петель	Наличие следов трения на стойке
Стуки на кочках	Люфт ответной части замка	Постукивание рукой по наружной панели

Важно: Все манипуляции выполняйте на ровной площадке с надежной фиксацией двери страховочной подпоркой – внезапное падение конструкции опасно!

Демонтаж обшивки двери для доступа к замку

Начните с удаления декоративных заглушек на внутренней панели двери, скрывающих крепежные элементы: аккуратно подденьте их тонкой отверткой или пластиковым медиатором. Снимите плафон подсветки (при наличии), осторожно отсоединив разъем питания.

Открутите все видимые винты крепления обшивки по периметру двери, включая крепеж под ручкой стеклоподъемника и в области кармана. Используйте крестовую отвертку или шуруповерт с контролем усилия, чтобы не повредить пластик.

Последовательность демонтажа обшивки

После удаления крепежа выполните следующие шаты:

Освободите клипсы: вставьте широкий пластиковый лопаток между обшивкой и металлом двери у нижнего края. Плавно отожмите обшивку на себя, двигаясь вдоль периметра, чтобы клипсы вышли из посадочных отверстий.
Отключите разъемы: приподняв обшивку, найдите и отсоедините провода:
- Электропроводку кнопок стеклоподъемников
- Разъем динамика (если установлен)
- Трос ручки открывания
Снимите обшивку полностью: удерживая ее параллельно двери, аккуратно снимите через проем окна. Избегайте перегибов и резких движений.

Важно: перед отсоединением разъемов запомните их расположение или сделайте фото – это упростит сборку. Если клипсы остались в дверном каркасе, извлеките их пассатижами для последующей установки на обшивку.

Снятие механизма стеклоподъемника (при необходимости)

Для доступа к механизму стеклоподъемника предварительно снимите дверную обшивку, отсоединив крепежные клипсы и винты, после чего аккуратно демонтируйте влагозащитную мембрану. Убедитесь, что стекло надежно зафиксировано в верхнем положении скотчем или струбцинами, чтобы предотвратить его падение внутрь полости двери при извлечении подъемника.

Отсоедините электрический разъем питания стеклоподъемника (если установлен электрорегулируемый вариант) и проверьте отсутствие натяжения тросиков или рычагов. При наличии лючков для доступа внутри каркаса двери используйте их для частичного демонтажа, избегая полного снятия стекла, если это не требуется для ремонта направляющих.

Последовательность демонтажа

Выкрутите крепежные болты/саморезы механизма (обычно 3-4 шт.), удерживающие его к внутренней панели двери.
Освободите тросы или рычаги из направляющих каналов стекла, аккуратно отведя узел в сторону.
Извлеките механизм через технологическое окно, контролируя положение роликов и ползунков:

В механических версиях отсоедините ручку от квадратного шлица
В электрических – предварительно снимите минусовую клемму АКБ

Тип подъемника	Особенности снятия
Тросовый	Следите за целостностью пластиковых направляющих
Рычажный	Фиксируйте шарниры от самопроизвольного разъединения

Фотографирование оригинального расположения деталей замка

Перед демонтажом замка сделайте детальные фото его исходной конфигурации. Снимайте каждый узел под прямым углом, обеспечивая четкую видимость всех элементов и их взаимного расположения. Особое внимание уделите положению тяг, рычагов и пружин – даже незначительное смещение при сборке приведет к некорректной работе механизма.

Используйте режим макросъемки для фиксации мелких компонентов: фиксаторов, стопорных шайб и штифтов. Дублируйте кадры под разными ракурсами, захватывая точки крепления к кузову и взаимодействующие детали дверной обшивки. Обязательно запечатлейте заводские метки совмещения на корпусе замка и ответных частях двери.

Критически важные зоны для съемки

Расположение центрального запирающего штока относительно приводного рычага
Ориентация пружины фиксатора и её крепежных язычков
Позиционирование внешнего и внутреннего приводов (ключ/ручка)
Угол установки ответной планки на стойке кузова

Элемент	Тип съемки	Минимальное количество кадров
Корпус замка с тягами	Сверху/сбоку	3
Узлы крепления к двери	Крупный план	2 на точку
Штоки и рычаги	Под углом 45°	4

Очистка механизма замка от грязи и старой смазки

После снятия замка двери с автомобиля и его аккуратной разборки (с обязательной фиксацией положения пружин и запоминанием последовательности элементов), приступают к тщательной очистке всех внутренних компонентов.

Старая загустевшая смазка, смешанная с пылью, песком и металлической стружкой, является основной причиной заедания и тухлого хода ключа или кнопки. Ее необходимо полностью удалить.

Процесс очистки

Для эффективной очистки механизма замка ВАЗ 2110 выполните следующие шаги:

Предварительная очистка: Удалите крупные комки грязи и смазки с помощью деревянной или пластиковой палочки (зубочистки, спички). Старайтесь не царапать поверхности.
Промывка:
- Используйте специальный очиститель контактов или универсальный очиститель (WD-40 или его аналоги) для растворения старой смазки. Обильно распылите средство на все подвижные части механизма, включая кулачки, рычаги, пружины и личинку замка.
- Дайте очистителю несколько минут подействовать, размягчая загрязнения.
Механическое удаление остатков:
- Возьмите жесткую кисточку (подойдет старая зубная щетка с синтетической щетиной) и тщательно прочистите все пазы, канавки и отверстия в корпусе замка и на деталях.
- Для труднодоступных мест используйте тонкую иглу или шило, действуя очень аккуратно, чтобы не повредить поверхности.
Повторная промывка и удаление остатков очистителя:
- Повторно промойте все компоненты очистителем, смывая размягченные остатки грязи и смазки, а также продукты распада старого состава.
- Тщательно удалите весь использованный очиститель и растворенные загрязнения. Излишки жидкости продуйте сжатым воздухом (например, из баллончика) или тщательно промокните чистыми, не оставляющими волокон салфетками.
Контроль чистоты: Убедитесь, что все детали абсолютно чистые, сухие и не имеют видимых загрязнений или следов старой смазки. Особое внимание уделите контактным поверхностям и местам трения.

Важные замечания:

Не используйте: Бензин, керосин или дизельное топливо для промывки! Они агрессивны к пластиковым элементам замка (например, в личинке) и могут их повредить.
Избегайте абразивов: Не применяйте наждачную бумагу, металлические щетки или другие абразивные материалы для очистки поверхностей, особенно личинки замка и ответных частей механизма.
Полная просушка: Перед смазкой и сборкой замок и все его детали должны быть полностью сухими.

Метод очистки	Инструменты/Средства	Назначение/Примечание
Предварительная	Деревянная/пласт. палочка	Удаление крупных комков
Промывка	Очиститель контактов/WD-40	Растворение старой смазки и грязи
Механическая	Жесткая кисть, игла	Вычищение пазов, канавок
Удаление остатков	Сжатый воздух, салфетки	Окончательная очистка и сушка

Дефектовка деталей замка: поиск износа

Тщательный осмотр всех компонентов обязателен, так как износ даже одной мелкой детали приводит к некорректной работе механизма. Разберите замок, очистите элементы от старой смазки и загрязнений щеткой, после чего подготовьте хорошо освещенное рабочее место с лупой.

Сосредоточьтесь на критичных точках взаимодействия деталей, где возникают максимальные нагрузки при эксплуатации. Используйте штангенциркуль для точного замера толщины ответственных элементов и сравнения с номинальными заводскими значениями.

Ключевые элементы для проверки

Кулачок поворотного рычага: Ищите выработку на рабочих гранях, изменяющую профиль детали
Цилиндр личинки: Проверьте люфт ключа, деформацию штифтов и пружин внутри механизма
Подвижные тяги: Контролируйте износ мест крепления к кулачку и деформацию самих тяг
Пружины возвратного механизма: Оцените остаточное растяжение и целостность витков

Особое внимание уделите шарнирным соединениям – там часто образуются овальные отверстия из-за постоянного трения. Проверьте фиксаторы и стопорные кольца на предмет потери упругости. Для сложных случаев используйте таблицу допустимых параметров:

Деталь	Критичный износ	Решение
Ось кулачка	Диаметр менее 7.8 мм	Замена оси
Проушины тяг	Зазор в соединении >1.2 мм	Замена тяги/проушины
Зуб шестерни редуктора	Сколы, глубина выработки >0.5 мм	Замена шестерни

Помните: детали с коррозионными поражениями или трещинами восстановлению не подлежат. После дефектовки сгруппируйте узлы по состоянию – годные, требующие ремонта и непригодные. Это определит дальнейшие действия: регулировку, замену компонентов или всего замка.

Диагностика проблемы: заедание ключа

Заедание ключа при попытке открыть или закрыть замок двери ВАЗ 2110 указывает на нарушение работы механизма. Первый шаг – локализовать источник проблемы: определить, связана ли она непосредственно с цилиндровым механизмом (личиной) или с тягами/приводом замка внутри двери. Важно исключить внешние факторы, такие как сильное загрязнение или механическое воздействие на ключ.

Проверьте, повторяется ли проблема на всех дверях или только на одной. Если ключ заедает исключительно в одном замке – причина локальна (износ личинки, перекос механизма). Заедание во всех замках сигнализирует о критическом износе самого ключа либо о системной неисправности (например, заводской дефект комплекта замков).

Порядок диагностики личинки замка

Сфокусируйтесь на цилиндровом механизме:

Очистка скважины: Тщательно продуйте скважину сжатым воздухом. Используйте аэрозольный очиститель контактов (WD-40 или аналог), распылив его внутрь и несколько раз вставив/вынув ключ для распределения состава.
Проверка ключа:
- Осмотрите ключ: отсутствие видимой деформации, сколов, заусенцев на бородке.
- Сравните с дубликатом: если дубликат работает плавно – оригинальный ключ поврежден.
- Проверьте износ бородки: сильная стертость нарушает взаимодействие с пинами личинки.
Анализ сопротивления:
- Ключ не проворачивается с места: вероятно, заклинивание пинов в личинке или поломка ее внутренних компонентов.
- Ключ проворачивается с большим усилием только в одном положении (открыто/закрыто): износ пружин пинов, загрязнение, недостаточная смазка.
- Ключ проворачивается свободно, но замок не срабатывает: проблема в приводе замка (тяги, рычаги) внутри двери, а не в личинке.

Если очистка и смазка не устранили заедание, а ключ исправен – требуется замена личинки замка. Признаки неремонтопригодного износа:

Признак	Причина
Ключ проворачивается рывками с громким скрежетом/хрустом	Разрушение пружин или корпуса личинки, сломанные пины
Ключ входит в скважину лишь до определенного положения	Деформация канала личинки, посторонний предмет внутри
Ключ проворачивается, но не возвращается в исходное положение	Износ или поломка поворотного кулачка личинки

Диагностика проблемы: неполное запирание

Основной признак неполного запирания – язычок замка не фиксирует дверь в закрытом положении, оставаясь в полувыдвинутом состоянии, либо дверь закрывается с заметным усилием, но при легком нажатии или движении автомобиля отворяется. Это создает прямую угрозу безопасности и комфорту, требуя немедленного вмешательства. Проблема часто сопровождается характерным металлическим стуком при движении по неровностям.

Ключевые причины неполадки связаны либо с нарушением геометрии расположения замка относительно ответной части на кузове, либо с износом/загрязнением механизма. Диагностика начинается с визуального осмотра и проверки взаимодействия компонентов без разборки. Важно определить источник помехи для правильного хода язычка.

Этапы диагностики

Выполните последовательную проверку:

Осмотр ответной части (петли) на стойке кузова:
- Проверьте целостность и отсутствие деформации металла вокруг петли.
- Ищите следы коррозии, глубокие вмятины или отслоение краски.
Проверка траектории язычка замка:
- Нанесите смазку-индикатор (например, литол) на кончик язычка.
- Закройте дверь и откройте её. Изучите отпечаток смазки на ответной петле – он покажет точку контакта.
- Смещенный или неполный отпечаток указывает на несовпадение осей замка и петли.
Оценка состояния механизма замка:
- Через технологические отверстия в торце двери осмотрите внутренние тяги и рычаги привода. Ищите погнутости.
- Вручную проверните личинку ключа и пронаблюдайте за ходом язычка – он должен выдвигаться плавно, без заеданий и перекосов.
- Обратите внимание на люфты в шарнирах тяг и креплении самого замка к двери.

После локализации причины (неправильная регулировка, деформация, износ) можно приступать к корректировке положения замка или ответной части, либо к ремонту/замене механизма.

Диагностика проблемы: самопроизвольное открытие

Самопроизвольное открытие дверей ВАЗ 2110 при движении или на неровностях – критическая неисправность, угрожающая безопасности. Чаще всего это вызвано нарушением работы замка или его взаимодействия с кузовными элементами. Проблема требует немедленной диагностики, так как игнорирование может привести к аварийной ситуации.

Начните с базовой проверки: закройте дверь и оцените усилие, необходимое для открытия изнутри и снаружи. Обратите внимание на посторонние звуки (щелчки, скрежет) при закрывании. Проверьте визуально состояние ответной планки на стойке кузова – смещение или деформация сразу укажут на причину неполадки.

Ключевые этапы диагностики

Люфт двери: Возьмитесь за край закрытой двери и попытайтесь подвигать её вверх-вниз/вперёд-назад. Чрезмерный люфт указывает на износ петель или необходимость их регулировки.
Фиксатор замка: Снимите обшивку двери. Проверьте надёжность крепления самого замка (3 болта) и целостность пластикового фиксатора язычка. Трещины или сколы на фиксаторе – частая причина самопроизвольного открытия.
Работа язычка: Вручную активируйте механизм замка отвёрткой. Убедитесь, что язычок полностью выдвигается и возвращается без заеданий. Затруднённый ход сигнализирует о загрязнении или износе.
Проверка тяг: Осмотрите металлические тяги, соединяющие наружную/внутреннюю ручки с замком. Деформация, отсоединение или коррозия приводят к неполному закрыванию.

Признак	Возможная причина	Способ проверки
Дверь открывается от легкого толчка	Износ фиксатора, слабое усилие пружины язычка	Визуальный осмотр фиксатора, тест на упругость язычка рукой
Замок «защёлкивается» только со 2-3 попытки	Неправильная регулировка замка/планки, перекос двери	Проверка зазоров по периметру двери, тест мелом на прилегание
Срабатывание при вибрации (например, на кочках)	Ослабление крепления замка, деформация ответной части кузова	Контрольная затяжка болтов замка, осмотр планки на стойке

После выявления проблемного узла проведите тест с помощником: попросите нажимать/тянуть дверную ручку из салона, одновременно наблюдая за работой механизма через снятую обшивку. Это поможет точно локализовать место заедания или неправильного взаимодействия деталей.

Ослабление крепежных болтов механизма замка

После демонтажа обшивки двери и снятия защитной пленки получают доступ к механизму замка. Крепежные болты находятся в зоне внутренней металлической поверхности двери, обычно в верхней и нижней части корпуса замка. Для работы потребуется торцевой или накидной ключ соответствующего размера (чаще всего на 10 мм).

Болты часто покрыты слоем заводского герметика или коррозии, что усложняет процесс. Перед откручиванием рекомендуется обработать резьбовое соединение проникающей смазкой типа WD-40 и выждать 10-15 минут. При откручивании важно контролировать положение замка, чтобы он не сместился и не упал внутрь дверной полости.

Порядок действий

Зафиксировать замок рукой через технологическое окно
Ослабить верхний болт на 2-3 оборота без полного выкручивания
Повторить операцию с нижним крепежным болтом
Проверить степень свободы механизма легким покачиванием

При обнаружении закисших болтов категорически запрещается применять чрезмерное усилие. Следует:

Повторно обработать соединение смазкой
Использовать ударно-вращательное движение ключом
Применить прогрев термофеном при отсутствии проводки рядом

Тип проблемы	Решение
Сорванная резьба	Замена болта или установка резьбовой вставки
Проворачивание шпильки	Фиксация пассатижами за тыльную часть

После ослабления болтов механизм должен сохранять частичную фиксацию, но приобрести подвижность для последующей регулировки. Полное выкручивание производят только при замене замка. Параллельно проверяют состояние пластиковых фиксаторов тяг и при необходимости заменяют их.

Регулировка положения язычка замка вверх-вниз

Вертикальная корректировка язычка замка устраняет проблемы с перекосом двери при закрывании. Необходимость возникает, если дверь провисает или приподнята относительно кузова, что вызывает трение о порог либо неплотное прилегание.

Регулировка выполняется смещением пластины язычка по вертикальным пазам крепления. Для работы потребуются ключи на 10 или 13 мм (в зависимости от модели замка) и контрольные тесты закрывания после каждого этапа коррекции.

Порядок действий

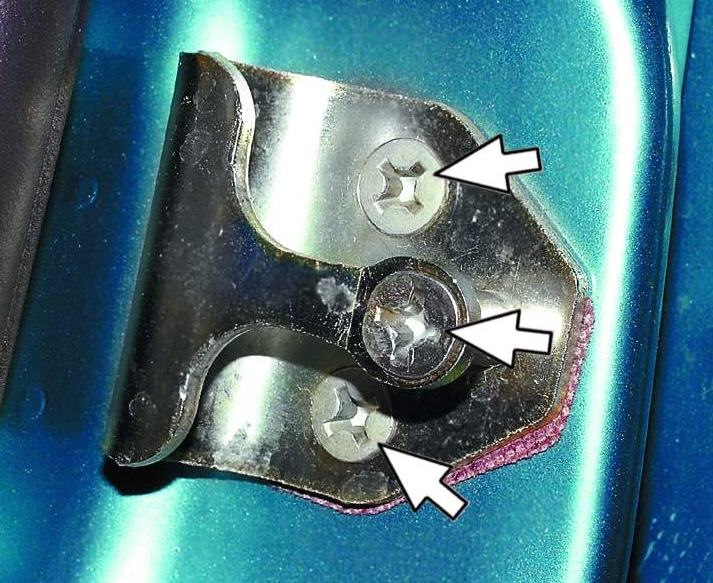

Откройте дверь, найдите крепежные болты пластины язычка на стойке кузова (2 или 3 штуки).
Ослабьте болты на 1-2 оборота, не выкручивая полностью, чтобы пластина сохраняла фиксацию.
Сдвиньте пластину вверх (если дверь провисает) или вниз (если дверь завышена), используя монтажную лопатку для точного позиционирования.
Придерживая пластину рукой, проверьте закрытие двери. При необходимости повторите смещение.
После достижения плавного хода без усилий затяните болты крест-накрест с умеренным усилием.

Проблема	Направление смещения
Дверь цепляет порог	Язычок вверх
Щель в верхней части проема	Язычок вниз

Критерий правильной регулировки: дверь закрывается свободным движением руки с характерным щелчком замка, без подпрыгивания или необходимости доп. усилия.

Регулировка положения язычка замка вперед-назад

Точная регулировка положения язычка замка по оси вперед-назад (вдоль продольной оси автомобиля) критически важна для правильной работы замка и комфортного закрывания двери. Если язычок слишком выдвинут вперед, дверь будет закрываться с чрезмерным усилием, "закусывать" или не фиксироваться до конца. Если язычок утоплен слишком глубоко назад, дверь будет болтаться, стучать на ходу или самопроизвольно открываться.

Эта регулировка позволяет компенсировать износ элементов замка или петли, а также небольшие перекосы самой двери относительно кузова. Регулировка осуществляется через специальное отверстие в кузовной стойке после снятия обшивки проема двери.

Процесс регулировки

Для регулировки положения язычка замка вперед-назад выполните следующие шаги:

Подготовка: Снимите пластиковую обшивку (накладку) дверного проема со стороны передней стойки кузова. Обычно она крепится пластиковыми клипсами или саморезами. Аккуратно подденьте и снимите ее.
Поиск регулировочного узла: За обшивкой, на кузовной стойке, вы увидите ответную часть замка с вкрученным в нее язычком. Сам язычок удерживается на монтажной пластине специальным регулировочным болтом с шестигранной головкой под ключ на 13 мм.
Ослабление крепления: Перед регулировкой рекомендуется слегка ослабить (но не откручивать полностью!) гайки или болты (обычно их два), крепящие всю монтажную пластину ответной части замка к кузову. Это позволит пластине двигаться при вращении регулировочного болта.

Регулировка: Вставьте ключ на 13 мм в головку регулировочного болта. Вращайте болт, наблюдая за перемещением язычка:

Направление вращения болта	Движение язычка	Эффект
По часовой стрелке (Затяжка)	Втягивается назад (в сторону салона)	Уменьшает вылет язычка, дверь закрывается "мягче" (если была перетянута)
Против часовой стрелки (Откручивание)	Выдвигается вперед (в сторону двери)	Увеличивает вылет язычка, дверь закрывается "туже" (если была слабо зафиксирована)

Фиксация и проверка: После выставления нужного положения язычка, надежно затяните регулировочный болт ключом на 13 мм. Затем окончательно затяните гайки/болты крепления монтажной пластины ответной части замка к кузову. Установите обшивку проема на место.

Обязательно проверьте результат регулировки: несколько раз плавно, но уверенно закройте дверь. Она должна закрываться без чрезмерных усилий, с характерным четким щелчком фиксации в двух точках (основной язычок и дополнительный штырек). При открытии/закрытии не должно быть скрипов, затираний или ощущения перекоса. Дверь в закрытом состоянии не должна болтаться или требовать "дожима".

Корректировка прижима двери при закрывании

Проблема слабого или чрезмерного прижима створки к кузову обычно вызвана износом петель, просадкой прорезиненного уплотнителя или деформацией крепежных зон. Первым делом проверьте состояние резинового контура по периметру проема – трещины или утрата эластичности требуют замены. Затем оцените вертикальный люфт двери: приподнимите её за край в открытом состоянии, наблюдая за смещением в петлях.

Для регулировки ослабьте три болта крепления петли к стойке кузова (верхние обычно доступны после снятия обивки, нижние – через арку колеса). Смещая петлю в нужном направлении ключом на 13 мм, добейтесь равномерного зазора 3-5 мм по всему периметру. Контролируйте параллельность линий кузова и двери, используя монтажную лопатку как щуп.

Порядок точной настройки прижима

Ослабьте болты крепления ответной части замка (расположена на кузовном проеме)
Прокрутите регулировочный эксцентрик на язычке замка, меняя глубину захода запорного механизма
При слабом прижиме:
- Сдвиньте петли внутрь салона на 0.5-1 мм
- Переместите ответную часть замка кнаружи
При тугом закрывании:
- Передвиньте петли к наружной поверхности
- Сдвиньте пластину замка в сторону салона

Проблема	Направление смещения петли	Направление смещения замка
Дверь недожимается	→ Внутрь салона	→ Кнаружи
Чрезмерный прижим	→ Наружу	→ К салону
Перекос по вертикали	Вверх/Вниз	Коррекция не требуется

После каждого смещения компонентов проверяйте легкость закрывания и равномерность прилегания уплотнителя по всему контуру. Фиксируйте болты с моментом затяжки 22-27 Н∙м, избегая перекоса резьбовых соединений. Помните: корректная регулировка исключает свист на скорости и предотвращает просачивание воды в салон.

Регулировка петли двери для снятия перекосов

Перекосы двери чаще всего вызваны износом петель или деформацией кузова, проявляются видимыми щелями, трением о крыло или порог при открывании/закрывании, а также самопроизвольным открытием или закрытием на ходу. Точная регулировка петель позволяет компенсировать эти проблемы, восстановив правильную геометрию установки двери относительно проема кузова.

Основным инструментом для регулировки является ключ на 13 (желательно накидной или торцевой) и мощная отвертка для поднятия двери при ослаблении крепления. Перед началом работ очистите резьбовые соединения петель от грязи и ржавчины, а саму дверь надежно зафиксируйте с помощью упора (деревянный брус, домкрат с проставкой) для предотвращения падения при откручивании болтов.

Последовательность регулировки

Ключевые точки воздействия:

Вертикальное положение: Ослабьте болты крепления нижней петли к стойке кузова. Аккуратным постукиванием молотком через деревянную проставку смещайте дверь вверх/вниз. Добивайтесь равномерной щели по всему периметру и отсутствия трения о порог. Затяните болты.
Горизонтальное положение (вылет): Ослабьте болты крепления верхней петли к стойке. Подвигайте дверь вперед/назад относительно кузова, устраняя затирание о крыло или заднюю стойку. Контролируйте параллельность линий кузова и двери.
Прижим к уплотнителю: Ослабьте болты крепления обеих петель к самой двери (со стороны салона). Микронными смещениями регулируйте "утопленность" двери в проем, обеспечивая равномерный прижим уплотнителя по всему контуру без излишнего усилия.

Контроль результата: После каждой корректировки закрывайте дверь и проверяйте:

Равномерность зазоров (3-5 мм) по всему периметру.
Легкость хода без заеданий и скрипов.
Плотное прилегание к уплотнителю (лист бумаги должен с усилием вытягиваться из закрытой двери в любом месте).
Стабильное положение в приоткрытом состоянии (отсутствие самопроизвольного движения).

Важно: Регулировка требует терпения, так как изменения в одной плоскости влияют на другие. Действуйте малыми шагами, последовательно чередуя этапы. Если износ петель критичен (люфт пальцев), регулировка даст временный эффект – потребуется замена петель.

Проверка зацепления язычка за ответную часть

После выполнения регулировок положения замка или ответной планки (проушины) необходимо проверить качество зацепления запирающего язычка. Этот этап критически важен для надежного закрывания двери и предотвращения самопроизвольного открытия.

Проверку следует выполнять многократно, открывая и закрывая дверь с разной интенсивностью, имитируя как плавное, так и резкое захлопывание. Основное внимание уделяется визуальному контролю положения язычка в проушине ответной части и оценке усилия, требуемого для закрывания.

Ключевые аспекты проверки

Визуальный осмотр:

Положение язычка: После закрытия двери язычок должен полностью зайти в проушину ответной части и надежно зафиксироваться в ней. Проверьте, не упирается ли язычок только краем в проушину или в корпус замка.
Отсутствие перекоса: Язычок должен входить в проушину ровно, без видимого наклона или перекоса относительно плоскости проушины.
Зазоры: Оцените равномерность зазоров вокруг язычка внутри проушины. Значительные или неравномерные зазоры указывают на неправильную регулировку.

Оценка усилия и поведения двери:

Легкость закрывания: Дверь должна закрываться с характерным четким щелчком запирающего механизма без необходимости приложения излишних усилий. Если для закрытия требуется сильный удар или толчок – регулировка неверна.
Отсутствие люфта: После закрытия и фиксации язычком потяните дверь на открытие изнутри салона (не отпирая замок). Дверь должна быть надежно зафиксирована, не должно быть слышно стуков или ощущаться значительного вертикального или горизонтального люфта в области замка.
Полный ход: Убедитесь, что дверь при закрытии доходит до упора по всему периметру, плотно прилегая к кузову без перекосов.

Признак	Правильная регулировка	Неправильная регулировка
Положение язычка	Язычок полностью зашел в проушину, зазоры минимальны и равномерны	Язычок упирается краем, зазоры большие или неравномерные, виден перекос
Усилие закрытия	Дверь закрывается с легким усилием, сопровождаемым четким щелчком	Требуется сильный удар, щелчок слабый или отсутствует
Поведение закрытой двери	Дверь плотно прилегает, люфт отсутствует, фиксация надежна	Наличие люфта, стуков, дверь может самопроизвольно открываться или плохо держаться

Недостаточное зацепление язычка или его перекос создают риск самопроизвольного открытия двери во время движения автомобиля, что представляет прямую угрозу безопасности. Если проверка выявила какие-либо из перечисленных проблем, необходимо повторить процесс регулировки положения замка и/или ответной планки, добиваясь правильного и надежного зацепления.

Настройка усилия закрывания с помощью регулировочного винта

Регулировочный винт расположен на торце язычка замка двери и предназначен для изменения силы пружины, отвечающей за усилие закрывания. Доступ к нему возможен только при открытой двери, после снятия пластиковой заглушки в зоне ответной планки кузова.

Вращение винта осуществляется с помощью шестигранного ключа (чаще всего на 5 мм) или крестовой отвертки, в зависимости от модели замка. Основное правило: закручивание винта по часовой стрелке увеличивает усилие закрывания, выкручивание против часовой стрелки – уменьшает.

Пошаговая процедура регулировки

Откройте дверь и снимите пластиковую заглушку с ответной планки кузова.
Найдите регулировочный винт на торцевой части язычка замка.
Вставьте инструмент в шлиц винта. Проверните винт на 1/4-1/2 оборота в нужном направлении.
Закройте дверь для проверки усилия. Если результат не достигнут – повторите регулировку.
Избегайте чрезмерного затягивания! Перетяжка приводит к деформации пружины и ускоренному износу механизма.

Критерий правильной настройки: дверь должна закрываться с легким усилием от толчка рукой на последних 10-15 см хода, без необходимости хлопка или дополнительного притягивания. Обязательно проверьте работу замка с центрального запорного устройства после регулировки.

Проблема	Направление вращения винта	Эффект
Дверь закрывается туго/требует удара	Против часовой стрелки (открутить)	Уменьшение усилия пружины
Дверь недозакрывается/отскакивает	По часовой стрелке (закрутить)	Увеличение усилия пружины

Промазка движущихся частей замка литолом

Нанесите литол на все трущиеся элементы механизма: шестерни, кулачки, подпружиненные рычаги и ось ригеля. Особое внимание уделите зоне зацепления поводка с секретом и точкам вращения пластин кулачкового механизма. Используйте небольшую кисточку или шприц для точного распределения смазки в труднодоступных полостях.

Избегайте избыточного количества литола – достаточно тонкого равномерного слоя, предотвращающего выдавливание излишков при работе замка. Исключите попадание состава на электронные компоненты (если замок с центральным запиранием) и личинку секретки. Тщательно удалите ветошью излишки смазки с наружных поверхностей после обработки.

Критические участки для обработки

Ось ригеля – место выхода стержня из корпуса
Кулачковый узел – зона преобразования вращения в поступательное движение
Поводковый механизм – соединение с тягами центрального замка
Внутренние пружины – места крепления и контакта с рычагами

Материал	Назначение	Альтернатива
Литол-24	Базовая защита от износа и коррозии	Смазка ШРУС
Графитовая смазка	Для высоконагруженных узлов	Не рекомендуется для мороза

Очистите механизм от старой засохшей смазки ветошью
Нанесите литол точечно на шарниры до сборки замка
Проверьте легкость хода всех элементов вручную
Протрите наружные поверхности после сборки

Ремонт изношенного язычка замка сваркой

Износ язычка замка – частая проблема, приводящая к неплотному прилеганию двери и дребезжанию. Сварка позволяет восстановить геометрию элемента без замены всего механизма. Перед работой демонтируйте замок, полностью разберите его и очистите детали от загрязнений и старой смазки.

Тщательно зачистите изношенную зону язычка болгаркой со шлифовальным кругом до появления чистого металла. Обязательно удалите остатки краски и ржавчину – это критично для качества сварного шва. Подготовьте сварочный аппарат (рекомендуется инверторный, 60-90А) и электроды диаметром 1.6-2 мм.

Технология наплавки металла

Надежно зафиксируйте язычек в тисках. Выполняйте точечную наплавку короткими швами (1-2 секунды) на изношенные участки, избегая перегрева детали. Следите за равномерным распределением металла по рабочей поверхности. Основные этапы последующей обработки:

Охлаждение: дайте детали остыть естественным способом – не используйте воду или масло для ускорения процесса.
Черновая обработка: болгаркой сформируйте приблизительный контур язычка, оставив припуск 0.5-1 мм.
Точная доводка: напильником придайте язычку заводскую форму, ориентируясь на оригинальные углы скоса.
Контроль размеров: сверьте геометрию с новым замком или техдокументацией.

Важные нюансы:

Защита от брызг: перед сваркой закройте внутренние полости замка асбестовой тканью или мокрой ветошью.
Проверка подвижности после сборки: язычок должен перемещаться без заеданий под действием пружины.
Обязательная калибровка замка после установки на автомобиль – регулировочной пластиной на кузове.

Параметр	Норма	Ошибка
Толщина наплавки	+1.0-1.5 мм	Перегрев (>2 мм)
Угол скоса	45±2°	Прямая кромка
Свободный ход	0.3-0.5 мм	Затрудненное движение

После обработки покройте язычек антикоррозийным грунтом. Соберите замок, нанесите графитовую смазку на трущиеся поверхности. Установите механизм на автомобиль и выполните финальную регулировку положения ответной планки.

Замена сломанных пружин в запорном устройстве

Сломанные пружины в запорном механизме приводят к неполному закрытию двери или самопроизвольному открытию во время движения. Основными признаками проблемы являются необходимость прикладывать чрезмерное усилие при закрытии, дребезжание замка или визуально заметные обломки пружин внутри механизма после разборки.

Для замены потребуется снять дверную карту и влагозащитную мембрану, после чего демонтировать замок целиком. Критически важно заранее приобрести ремкомплект с пружинами конкретно для вашей модели замка ВАЗ 2110 – универсальные решения часто не подходят по размеру или жесткости.

Процесс замены

Демонтируйте замок, открутив крепежные болты и отсоединив тяги ручек.
Аккуратно разберите корпус замка, фиксируя расположение всех шестеренок и фиксаторов.
Извлеките обломки старых пружин, очистите механизм от смазки и металлической стружки.
Установите новые пружины строго по схеме:
- Центральная возвратная пружина на язычок
- Маленькая пружина фиксатора положения
- Пружина рычага блокировки (при наличии)
Соберите корпус, проверьте ход всех элементов вручную.
Смажьте механизм графитовой смазкой перед установкой в дверь.

Ключевые нюансы: При сборке избегайте перекоса пружин – это сократит их срок службы. Проверьте работу замка на снятом узле, нажимая на ответные планки имитатора кузова. Усилие закрытия должно быть равномерным без заеданий.

Тип пружины	Последствия поломки	Сложность замены
Возвратная (основная)	Дверь не фиксируется в закрытом положении	Высокая (требует полной разборки)
Фиксатора	Самопроизвольное открытие на ходу	Средняя
Рычага блокировки	Невозможность открыть дверь снаружи	Низкая

Обязательно отрегулируйте положение замка и петлей после монтажа. Неправильная установка вызывает повышенную нагрузку на новые пружины и приводит к повторной поломке. Проверьте зазор между ригелем и ответной планкой (1-3 мм) и плавность хода двери при открытии на всех промежуточных положениях.

Установка и подгонка новой ответной планки

Правильная установка ответной планки напрямую влияет на плотность прилегания двери к кузову, отсутствие сквозняков и шума при движении. Эта деталь принимает на себя ригель замка, поэтому ее положение определяет, насколько легко и надежно дверь закрывается.

Некорректное расположение планки приводит к перекосу двери, чрезмерному усилию при закрывании, дребезжанию или даже самопроизвольному открыванию. Процесс подгонки требует внимательности и последовательности, но позволяет добиться идеального положения двери.

Демонтируйте старую планку, открутив два крепежных винта с помощью крестовой отвертки.
Очистите место установки металлической щеткой и обезжирьте поверхность для надежного контакта.
Приложите новую планку и наживите крепежные винты без сильной затяжки, оставляя свободу для регулировки.
Проверьте прилегание двери, закрыв ее. Оцените равномерность зазоров по периметру и усилие закрывания.
Ослабьте винты и аккуратно смещайте планку в нужном направлении для корректировки положения двери.
Затяните винты после достижения оптимального результата, контролируя отсутствие сдвига планки.
Проверьте работу замка, 5-7 раз открыв/закрыв дверь. Движение должно быть плавным, без скрипов и излишних усилий.

Зависимость положения двери от смещения планки

Направление смещения планки	Влияние на положение двери
Вверх	Дверь при закрывании опускается ниже
Вниз	Дверь при закрывании поднимается выше
Внутрь салона	Дверь сильнее притягивается к уплотнителю
Наружу	Дверь становится свободнее, притяг ослабевает

Финишную корректировку выполняйте микроподвижками по 1-2 мм, каждый раз проверяя работу замка. При правильной регулировке ригель должен входить в планку с характерным глухим щелчком, без трения о края паза.

Проверка работы центрального замка после регулировки

Перед началом тестирования убедитесь, что все крепёжные элементы замков и тяг надежно зафиксированы, а регулировочные винты затянуты. Проверьте отсутствие механических помех в приводе – посторонних предметов в пазах, перекосов тяг или люфтов в соединениях.

Включите зажигание и протестируйте базовые функции с помощью штатной кнопки в салоне. Последовательно выполните команды "закрыть" и "открыть", наблюдая за синхронностью срабатывания всех приводов. Обратите внимание на скорость перемещения штоков – движения должны быть плавными, без рывков или заеданий.

Ключевые этапы диагностики

Проверка с брелока: Удостоверьтесь в дистанционной работе на расстоянии 5-10 метров от автомобиля. Каждая дверь должна чётко реагировать на сигнал
Контроль защиты от случайного открытия: При запертых дверях потяните на себя наружные ручки – замки обязаны блокировать подъём механизма
Тест аварийного режима: Откройте водительскую дверь механическим поворотом ключа, после чего все остальные двери должны автоматически разблокироваться

Проблема	Возможная причина
Отсутствие реакции одной двери	Ошибка подключения разъёма, обрыв провода
Замедленное срабатывание	Недостаточное напряжение АКБ, засорение механизма
Самопроизвольное открытие	Недотянутые регулировочные гайки, износ фиксатора

При выявлении неполадок выполните повторную калибровку согласно техническому регламенту. Особое внимание уделите положению штока актуатора – его ход должен составлять ровно 8-10 мм без перекосов. Для точной настройки используйте контрольные метки на замке и двери.

Тестовое открытие-закрытие двери рукой

После завершения регулировочных работ выполните ручную проверку функционала замка. Плавно потяните наружную ручку двери до характерного щелчка фиксатора, имитируя стандартное открытие.

Плотно притворите дверь до момента срабатывания первого положения замка (предварительный захват), затем с усилием доведите её до полного закрытия. Контролируйте отсутствие дребезжания, посторонних скрипов или необходимости прикладывать чрезмерную силу.

Критерии корректной работы

Лёгкость хода: ручка должна возвращаться в исходное положение без заеданий
Чёткость фиксации: два этапа закрытия (предварительный и основной) различимы тактильно и на слух
Герметичность прилегания: зазор между кузовом и дверным полотном равномерный по всему периметру

При обнаружении проблем (тугой ход, неполное запирание) повторите регулировку ответной планки или положения язычка замка. Убедитесь, что петли не имеют люфтов, а уплотнитель не создаёт избыточного сопротивления.

Проверка легкости поворота ключа в скважине

Вставьте ключ в личинку замка и плавно проверните его во всех положениях: от блокировки двери до открывания. Обратите внимание на сопротивление – вращение должно происходить равномерно, без рывков или заеданий. При фиксации в крайних точках (открыто/закрыто) должен ощущаться четкий упор.

Если ключ проворачивается туго на определенных этапах, отметьте эти позиции. Особую важность представляет момент, когда ригель начинает двигаться – здесь часто проявляются проблемы из-за перекоса механизма или износа деталей. Проверку выполните при полностью опущенном стекле для быстрого доступа к замку снаружи при случайном захлопывании.

Типичные проблемы и методы диагностики

При обнаружении сложностей с проворотом выполните последовательную диагностику:

Проверка без нагрузки: Откройте дверь и попробуйте повернуть ключ при незаблокированном замке. Если вращение стало легче – причина в механизме привода ригеля.
Тест с распылителем: Обработайте личинку замка аэрозолем WD-40 или графитной смазкой, затем 5-6 раз проверните ключ. Улучшение плавности указывает на загрязнение или недостаток смазки.
Контроль геометрии: Осмотрите ключ на предмет изгибов и повреждений бороздок. Попробуйте запасным ключом – если вращение нормализовалось, основной ключ требует замены.

Симптом	Вероятная причина	Способ проверки
Заедание в одном положении	Сломанный штифт личинки	Покачивание ключа при провороте
Тугой ход по всей амплитуде	Засорение секрета, коррозия	Реакция на смазку
Рывки при движении ригеля	Деформация тяг или скобы	Визуальный осмотр через технологические отверстия

Важно: Если личинка не проворачивается даже после смазки и замены ключа – потребуется разборка дверной карты для осмотра приводных элементов. Не прикладывайте чрезмерное усилие во избежание поломки ключа в скважине.

Тест на отсутствие дребезжания на ходу

После регулировки замка двери ВАЗ 2110 выполните обязательную проверку работы на ходу. Для этого закройте дверь, заведите двигатель и совершите тестовую поездку по дороге с разным покрытием (асфальт, брусчатка, неровности).

Обращайте внимание на любые посторонние звуки в районе двери при движении. Особенно критичны режимы с вибрацией: проезд стыков плит, "лежачих полицейских", мелких выбоин на скорости 30-60 км/ч. Дребезг часто проявляется при холостом ходе на неровной поверхности.

Ключевые этапы проверки

Проверяйте звуки в следующих условиях:

Плавный разгон/торможение - нагрузка на кузов меняется
Повороты - особенно крутые с креном
Диапазон скоростей:
1. 20-40 км/ч (резонанс на мелких неровностях)
2. 60-80 км/ч (вибрации от дисбаланса колёс)

Если дребезг сохраняется, потребуется дополнительная диагностика. Определите источник:

Звук в ударе	Проверьте зазор между ригелем и ответной планкой
Вибрационный гул	Осмотрите крепления замка и петли
Лязг при закрытии	Отрегулируйте положение фиксатора

Повторяйте тест после каждой корректировки. Успешным результатом считается полное отсутствие посторонних шумов во всех режимах движения.

Контроль сохранения зазоров кузова при закрытии

После регулировки замка убедитесь, что дверь равномерно прилегает к кузову по всему периметру. Проверяйте зазоры визуально и тактильно, проводя рукой вдоль линии стыковки. Особое внимание уделите зоне возле петель и ответной части замка – здесь недопустимы перекосы или локальные сужения щелей.

Используйте щуп толщиной 4-5 мм для объективной оценки. Вставьте его между дверью и кузовом на разных участках: в районе задней стойки, центральной стойки и переднего крыла. Зазор должен быть одинаковым по всей длине, без "ступенек" или клиновидных сужений. Проверку выполняйте при полностью запертом замке.

Критерии корректной регулировки

При правильной настройке должны соблюдаться следующие условия:

Равномерность: параллельность линий кузова и двери по всему контуру
Отсутствие напряжений: дверь закрывается без усилий, только под весом собственной массы
Звук закрытия: глухой плотный щелчок без дребезжания или металлического звона

Обнаружив перекосы, выполните повторную регулировку:

Ослабьте крепления замка на кузове
Сдвиньте механизм в сторону увеличения зазора
Затяните крепеж с моментом 12-15 Н·м
Проверьте плавность работы язычка замка

Важно: Неправильные зазоры провоцируют коррозию из-за скопления влаги в щелях, повышают шумность на скорости и ускоряют износ уплотнителя. Регулярный контроль предотвратит деформацию проема и продлит срок службы двери.

Устранение трения торца двери об стойку

При трении торца двери о центральную стойку кузова (проёма) необходимо определить точку контакта и степень смещения дверного полотна. Чаще всего проблема возникает из-за проседания петель или деформации кузова после длительной эксплуатации.

Для диагностики закройте дверь и визуально оцените зазор по всему периметру, особое внимание уделяя зоне соприкосновения со стойкой. Места трения обычно заметны по стёртой краске или царапинам на металле.

Последовательность регулировки

Ослабление крепежа петель
- Ключом на 13 открутите болты крепления верхней и нижней петель к стойке кузова (не снимая полностью)
- Снимите пластиковые декоративные заглушки с петель
Коррекция положения двери
- Приподнимите дверь домкратом или с помощью помощника
- Сместите дверное полотно вверх и вперёд (по направлению движения)
- Проверьте зазор вручную при полузакрытом положении
Фиксация и проверка
- Затяните болты петель в новой позиции (момент затяжки 32-41 Н·м)
- Проконтролируйте равномерность зазора (3-5 мм по всему периметру)
- Обработайте зону трения антикоррозийным составом при повреждении ЛКП

Если регулировка не дала результата, проверьте состояние втулок петель – износ более 1 мм требует замены. При сильных перекосах (после ДТП) может потребоваться рихтовка проёма или замена крепёжных усилителей кузова.

Проверка срабатывания концевика двери

Концевик двери отвечает за включение салонного освещения при открывании и сигнализирует бортовому компьютеру о состоянии двери. Неисправность проявляется незагоранием плафона, ложными срабатываниями сигнализации или некорректной работой центрального замка.

Для диагностики снимите обшивку двери, обеспечив доступ к механизму замка. Найдите концевой выключатель – обычно это пластиковый корпус с кнопкой или рычагом, расположенный в зоне защелки. Проверьте его механическую целостность: кнопка должна свободно ходить без заклиниваний.

Методы проверки

Используйте мультиметр в режиме прозвонки или измерения сопротивления:

Отсоедините фишку проводов от концевика
Подсоедините щупы прибора к контактам выключателя
Зафиксируйте показания при нажатой и отпущенной кнопке

Корректные значения:

Состояние кнопки	Показания мультиметра
Нажата (дверь открыта)	Замкнутая цепь (~0 Ом)
Отпущена (дверь закрыта)	Разомкнутая цепь (∞ Ом)

При несоответствии параметров или видимых повреждениях корпуса/контактов, концевик подлежит замене. После установки нового выключателя обязательно проверьте герметичность уплотнителей во избежание попадания влаги в электрическую часть.

Герметизация зоны установки замка

Правильная герметизация места установки замка на ВАЗ 2110 критически важна для предотвращения проникновения влаги, пыли и посторонних шумов в салон через технологические отверстия в двери. Нарушение этого этапа часто приводит к коррозии внутренних механизмов замка и элементов двери, а также к появлению сквозняков или конденсата на стеклах.

Процесс требует тщательной очистки металлической поверхности двери вокруг монтажного проема от старого герметика, грязи, ржавчины и обезжиривания. Используйте только рекомендованные автопроизводителем материалы – обычно это термостойкие автомобильные герметики-силиконы черного или серого цвета, устойчивые к вибрациям и перепадам температур.

Последовательность работ

Подготовка поверхности: Удалите ВСЕ следы старого уплотнителя шпателем или щеткой по металлу. Обезжирьте зону монтажа растворителем (уайт-спирит, антисиликон).
Нанесение герметика:
- Нанесите сплошную бусину герметика толщиной 3-5 мм по контуру монтажного отверстия со стороны салона.
- Дополнительно обработайте стык между кузовом и наружной декоративной накладкой замка (планкой).
Установка замка: Немедленно установите замок, аккуратно вдавливая его в слой герметика. Излишки, выступившие по краям, аккуратно размажьте пальцем в перчатке.
Фиксация: Затяните крепежные болты с рекомендованным моментом (обычно 8-12 Н·м). Избегайте перекоса механизма.

Контроль качества: После сборки двери проверьте отсутствие зазоров вокруг замка визуально и на слух (при движении). Убедитесь, что уплотнитель дверного проема плотно прилегает к кузову по всему периметру. Герметик должен полностью полимеризоваться за 24 часа до эксплуатации авто.

Сборка обшивки двери после регулировки

Перед установкой обшивки убедитесь в правильной работе замка, механизма стеклоподъемника и отсутствии помех для тросиков. Проверьте надежность фиксации всех внутренних элементов, включая динамик (при наличии) и уплотнители проводки.

Аккуратно поднимите обшивку и заведите ее за верхний край металлической двери. Совместите крепежные отверстия на картере с пластиковыми пистонами и фиксаторами на обшивке. Начинайте сборку с верхней части, постепенно продвигаясь к нижним углам.

Последовательность установки элементов

Наживите верхние клипсы обшивки в пазы металлического картера двери
Заведите боковые крепления, совмещая пластиковые фиксаторы с отверстиями
Сильно надавите ладонью по всей периферии обшивки для защелкивания пистонов
Верните на место декоративные заглушки крепежных винтов

Важные нюансы: При монтаже рукоятки открывания избегайте перекоса – язычок фиксатора должен войти в паз механизма с характерным щелчком. Подключите разъемы электростеклоподъемника и динамика до полной фиксации обшивки.

Элемент	Тип крепления
Верхняя кромка	Пластиковые клипсы
Боковые части	Пистоны-толкатели
Карман/подлокотник	Винты под заглушками

После сборки проверьте отсутствие зазоров более 2 мм между обшивкой и дверью. Обязательно протестируйте работу замка изнутри и снаружи, поднимите/опустите стекло на полный ход – посторонние шумы или сопротивление указывают на ошибку монтажа.

Особенности регулировки передних дверей

Передние двери ВАЗ 2110 подвержены перекосу из-за веса стеклопакетов и интенсивной эксплуатации, что требует точной корректировки петель и замка. Основные проблемы проявляются в виде провисания створки, скрипов при движении или неплотном прилегании к кузову. Смещение геометрии негативно влияет на шумоизоляцию и защиту от влаги.

Регулировка осуществляется через три ключевых узла: верхнюю/нижнюю петли, механизм замка и ответную планку кузова. Для работы потребуется набор рожковых ключей (на 13 мм и 17 мм), шестигранник на 6 мм, отвертки, а также монтажная лопатка для демонтажа обшивки при доступе к замку. Обязательно проверьте состояние резиновых уплотнителей перед началом работ.

Ключевые моменты регулировки

Коррекция петель:

Ослабьте болты крепления нижней петли к кузову (ключ 13 мм) для вертикального смещения двери
Отрегулируйте болты верхней петли (ключ 17 мм) для изменения зазора по горизонтали
Контролируйте равномерность зазора (3-5 мм) по всему периметру проема

Настройка замка и ответной части:

Снимите внутреннюю обшивку двери для доступа к механизму замка
Ослабьте крепежные болты замка (шестигранник 6 мм)
Перемещайте корпус замка в пазах, добиваясь плавного захода язычка в ответную планку
Скорректируйте положение ответной планки на стойке кузова (ключ 13 мм) при необходимости

Параметр	Нормальное значение	Инструмент для контроля
Зазор между дверью и крылом	3-4 мм	Щуп
Глубина захода язычка замка	8-10 мм	Линейка
Усилие закрывания	Без заеданий	Визуальный тест

Важно: После каждой корректировки проверяйте работу двери на всех режимах открывания/закрывания. Убедитесь в отсутствии вибраций на ходу и герметичности прилегания уплотнителя. Регулировку ответной планки выполняйте только после точной установки петель.

Особенности регулировки задних дверей

Регулировка задних дверей на ВАЗ-2110 осложняется ограниченным доступом к механизмам и спецификой конструкции. Основные узлы (петли, замок, запор) расположены глубоко внутри дверного проёма, а пластиковые обшивки требуют аккуратного демонтажа.

Ключевая задача – синхронизировать работу замка с кузовным упором, обеспечивая равномерный прижим без перекосов. Неправильная настройка приводит к дребезжанию, сквознякам или самопроизвольному открытию на ходу.

Специфические моменты при работе

Основные отличия от передних дверей:

Доступ к регулировочным болтам возможен только после снятия внутренней обивки и гидроизоляционной мембраны.
Замок фиксируется внутри дверного каркаса, а его ответная часть (усилитель проёма) не имеет заводских регулировочных прорезей.
Петли неразборные, их положение корректируется только через ослабление крепления к кузову (требует помощника для фиксации двери).

Последовательность действий:

Снимите обшивку двери, аккуратно отогнув гидробарьер.
Проверьте износ пластиковых втулок в петлях – при разрушении регулировка бесполезна.
Ослабьте болты крепления петель к кузову (доступ из салона).
Передвиньте дверь в нужном направлении (вверх/вниз, вперёд/назад), добиваясь совпадения замка с кузовным упором.
Затяните болты петель, проверьте чёткость срабатывания замка при закрытии.
При необходимости сместите сам замок внутри двери (болты на торце) для точного захода языков в ответную часть.

Проблема	Направление регулировки
Дверь притоплена вниз	Сдвиг петли вверх по кузову
Замок не доходит до ответной части	Сдвиг двери вперёд или смещение замка наружу
Щель вверху проёма	Сдвиг петли вниз по кузову

Важно: После каждой корректировки проверяйте работу замка ключом и кнопкой, отсутствие трения о крыло/крышу. Регулировку замка (зазор языков) выполняйте только после выставления геометрии двери.

Настройка замка багажника по аналогии с дверями

Принципы регулировки замка багажника ВАЗ 2110 схожи с настройкой дверных механизмов: основная задача – добиться точного позиционирования ответной планки относительно язычка запорного устройства. Смещение планки по вертикали или горизонтали напрямую влияет на плотность прилегания крышки и легкость срабатывания механизма.

Ключевое отличие заключается в ограниченном пространстве для манипуляций в зоне багажного отсека и специфике крепления ответной части. Доступ к регулировочным болтам часто осложнен обшивкой, что требует частичного демонтажа отделки для полноценного доступа к крепежным элементам.

Пошаговая процедура регулировки

Подготовка: Очистите механизм замка и ответную планку от грязи металлической щеткой, обработайте графитовой смазкой.
Диагностика: Закройте багажник, отметьте мелом или маркером текущее положение ответной планки.
Корректировка:
- Ослабьте крепежные болты планки (обычно 13мм ключ)
- При неплотном прилегании сместите планку вглубь кузова
- При тугом закрывании сдвиньте элемент вниз на 1-2мм
Контроль: После каждого смещения проверяйте ход крышки и фиксацию замка, избегая перекоса.

Проблема	Направление регулировки
Крыбажник не закрывается без усилия	Сдвиг планки ↓ вниз
Самопроизвольное открывание	Сдвиг планки → внутрь кузова
Щелчок замка слишком тихий	Микросдвиг влево/вправо

Важно: При сильном износе язычка замка или деформации планки регулировка неэффективна – потребуется замена деталей. После финальной настройки надежно затяните крепеж, проверяя работу механизма на холодную и после прогрева кузова.

Регулировка ограничителя открывания двери

Неправильная работа ограничителя приводит к самопроизвольному захлопыванию двери от ветра или, наоборот, избыточному люфту при открытии. Основные признаки необходимости регулировки – отсутствие четкой фиксации в промежуточных положениях или неестественный ход створки.

Процедура требует точности, так как смещение всего на 1-2 миллиметра существенно влияет на результат. Для работы понадобится ключ на 13, торцевая головка с воротком, мел для разметки и ветошь для очистки крепежа от грязи.

Пошаговая последовательность действий

Откройте дверь полностью и найдите два болта крепления ограничителя к стойке кузова (верхний и нижний).
Ослабьте крепежные болты на пол-оборота ключом или головкой, не выкручивая их полностью.
Сдвиньте механизм:
- Для уменьшения хода двери – переместите ограничитель вперед по ходу движения авто
- Для увеличения хода – сдвиньте узел назад к салону
Проверьте положение: плавно закройте дверь, отслеживая зазор между створкой и кузовом по всей длине. При необходимости повторите корректировку.
Затяните болты моментом 15-20 Н·м после достижения равномерного прилегания двери.

Контрольные точки после регулировки:

Параметр	Норма
Фиксация в первом положении	Дверь держится под углом 15-20° без самозакрытия
Фиксация во втором положении	Створка стабильно удерживается под углом 65-70°
Зазор по периметру проема	Равномерный просвет 3.5-4 мм без перекосов

При сильном износе пластикового фиксатора на торце ограничителя или деформации кронштейна регулировка не даст результата – потребуется замена деталей. Особое внимание уделите состоянию передних дверей, так как они испытывают максимальную нагрузку.

Восстановление пластиковых направляющих замка

Пластиковые направляющие (ползунки) внутри механизма замка двери ВАЗ 2110 подвержены износу и поломкам. Они испытывают постоянные нагрузки при перемещении тяг и ригелей замка. Тонкие стенки деталей и усталость пластика со временем приводят к появлению трещин или полному разрушению элементов, что делает невозможным корректную работу замка.

Восстановление сломанных направляющих возможно и часто является альтернативой поиску и покупке новых, которые могут быть сняты с производства или труднодоступны. Успех ремонта напрямую зависит от аккуратности исполнения и выбора правильного метода склейки и армирования пластика.

Методы ремонта пластиковых направляющих

Выбор способа восстановления зависит от характера повреждения:

Трещины: Тщательно очистите поверхности вокруг трещины от грязи и старой смазки. Для склеивания лучше всего подходят специальные клеи для пластиков (например, дихлорэтановый для АБС-пластика) или качественный цианакрилатный клей ("суперклей"). Нанесите клей тонким слоем на обе стороны трещины, совместите детали и сильно сожмите на несколько минут. Для усиления места склейки нанесите дополнительный слой клея и присыпьте его мелкой металлической стружкой или обмотайте тонкой медной проволокой (0.2-0.3 мм), вдавив ее в еще не застывший клей.
Отломанные фрагменты: Если часть направляющей отломана и сохранилась, действуйте как с трещиной, но уделите особое внимание точному совмещению частей перед склейкой. Обязательно требуется армирование.
Сильно разрушенные или утраченные части: В случаях значительного разрушения или утраты части направляющей требуется изготовление армирующего каркаса или "заплатки". Наиболее надежный метод – использование эпоксидного клея (холодной сварки) с армированием:

Подготовка поверхности: Очистите место ремонта. Зачистите пластик вокруг зоны разрушения мелкой наждачкой для лучшего сцепления.
Изготовление каркаса: Из тонкой стальной проволоки (например, нихромовой, медной в лаковой изоляции Ø 0.3-0.5 мм) или скрепки сформируйте петли или сетку, повторяющую контур утраченной части направляющей. Каркас должен выступать за пределы зоны разрушения, цепляясь за сохранившийся пластик.
Фиксация каркаса: Прихватите каркас каплей суперклея к сохранившемуся пластику.
Формирование новой части: Тщательно замешайте двухкомпонентную эпоксидную смолу согласно инструкции. Нанесите ее на каркас, формируя недостающую часть направляющей. Постарайтесь максимально точно повторить оригинальную форму, особенно рабочие поверхности и отверстия для тяг. Используйте подручные предметы (кусочки пластика, обернутые скотчем) в качестве опалубки.
Полимеризация: Оставьте деталь в покое на время, указанное в инструкции к эпоксидке (обычно 12-24 часа) для полного отверждения.
Обработка: После застывания аккуратно обработайте восстановленный участок надфилем, ножом или наждачной бумагой, удалив излишки эпоксидки и придав детали окончательную форму. Убедитесь, что отверстия для тяг чистые и гладкие, а перемещение тяг не встречает сопротивления.

Метод	Преимущества	Недостатки	Применимость
Суперклей + армирование	Быстрота, доступность материалов	Менее прочное соединение, боится вибраций и ударов	Трещины, небольшие сколы
Эпоксидка + каркас	Очень высокая прочность, устойчивость к нагрузкам	Длительное время отверждения, сложнее в работе, требуется точность формования	Серьезные разрушения, утрата частей

Ключевые моменты успеха: Обезжиривание поверхности перед склейкой обязательно. Качество армирования напрямую влияет на долговечность ремонта. Тщательная обработка восстановленной поверхности после застывания клея/смолы критична для беспрепятственного хода тяг. После установки направляющих обратно в замок, обязательно смажьте все трущиеся поверхности и тяги качественной пластичной смазкой (например, Литол-24, ШРУС).

Помните, что восстановленные направляющие остаются самым слабым звеном в механизме. Регулярное обслуживание замка (очистка, смазка) значительно продлит жизнь как оригинальным, так и отремонтированным пластиковым деталям.

Подтяжка расшатанных крепежных гаек

Для устранения люфта механизма потребуется последовательная протяжка всех крепежных элементов замка и ответной планки. Ослабление гаек часто возникает из-за вибраций кузова и естественного износа, что приводит к неполному запиранию или дребезжанию двери при движении. Проверку начинают с визуального осмотра узла, выявляя элементы с явными следами раскручивания.

Приготовьте набор рожковых ключей на 10 и 13 мм, а также торцевую головку с удлинителем для доступа к труднодоступным гайкам. Обязательно снимите обшивку двери, демонтировав пластиковые заглушки крепежа и аккуратно поддев фиксаторы по периметру панели. Это обеспечит свободный доступ к внутренней части дверного каркаса.

Порядок выполнения работ

Ключевые этапы подтяжки:

Фиксация наружной ручки: затяните две гайки крепления ручки изнутри дверного каркаса, используя ключ на 13 мм.
Протяжка замка: найдите четыре крепежные гайки корпуса замка (обычно под ключ 10 мм), последовательно проверьте каждую на плотность прилегания.
Регулировка ответной части: проверьте три гайки металлической планки на стойке кузова, при необходимости подкорректируйте их положение после затяжки.

Важно: избегайте перетяжки – усилие должно быть умеренным, чтобы не сорвать резьбу. После завершения проверьте работу замка 5-7 циклами открывания/закрывания. Если дребезжание сохраняется, исследуйте состояние втулок и пластиковых проставок – их износ требует замены.

Узел	Кол-во гаек	Инструмент
Наружная ручка	2 шт	Ключ 13 мм
Корпус замка	4 шт	Ключ 10 мм
Ответная планка	3 шт	Торцевая головка

Если регулировка не помогла: алгоритм повторной разборки

Если после всех манипуляций с регулировкой замок двери ВАЗ 2110 продолжает работать некорректно, потребуется полная повторная разборка механизма. Этот шаг необходим для детальной диагностики скрытых дефектов и точной проверки взаимодействия компонентов.

Перед началом демонтажа убедитесь в наличии необходимых инструментов: крестовой и плоской отвёрток, набора торцевых головок (особенно на 10 мм), пассатижей и смазки типа WD-40. Очистите прилегающие к замку зоны от грязи, чтобы предотвратить попадание абразивных частиц внутрь механизма.

Пошаговый алгоритм демонтажа

Отключение клемм АКБ для предотвращения замыкания проводки.
Снятие обшивки двери:
- Выкрутите саморезы в зоне ручки и подлокотника
- Аккуратно подденьте клипсы по периметру
- Отсоедините разъёмы динамика и подсветки
Доступ к замку:
- Снимите влагозащитную мембрану
- Открутите три крепёжных болта механизма

Компонент	Проверяемые параметры
Центральная тяга	Деформации, люфт в местах крепления
Пластиковые фиксаторы	Трещины, сколы, износ посадочных гнёзд
Пружины	Целостность, правильная посадка

Ключевые этапы диагностики: Проверьте ход ригелей вручную – заедания указывают на износ направляющих или недостаток смазки. Осмотрите ответную часть кузова на предмет смещения – при необходимости подкорректируйте положение ударной планки. Тестируйте работу личинки ключом отдельно от механизма.

Сборку выполняйте в обратной последовательности, предварительно нанеся графитовую смазку на трущиеся элементы. Особое внимание уделите фиксации пластиковых тяг – перекосы при установке приведут к повторному сбою. Обязательно проверьте работу замка до монтажа обшивки.

Когда необходим полный демонтаж замка для ремонта

Полный демонтаж дверного замка ВАЗ 2110 требуется при критических неисправностях, когда регулировка или частичная разборка не решают проблему. Это сложная операция, предполагающая снятие механизма с двери для глубокой диагностики и восстановления работоспособности.

Основные сценарии, требующие демонтажа, связаны с физическими повреждениями или износом внутренних компонентов. Попытки ремонта без извлечения узла в таких случаях неэффективны и могут усугубить поломку.

Ключевые ситуации для демонтажа

Заклинивание личинки или ригелей – если ключ не проворачивается либо замок не реагирует на поворот ручки из-за механического заедания внутри корпуса.
Обрыв тяг или тросов – при потере связи между внутренней ручкой и замком, когда замена элементов невозможна без снятия блока.
Разрушение пластиковых шестерён/кулачков – характерная неисправность из-за усталости материала, требующая вскрытия корпуса.
Повреждение пружин возвратного механизма – приводит к незапиранию двери или самопроизвольному открытию.
Коррозия или загрязнение смазки – когда промывка без разборки не устраняет залипание деталей.

Этапы работ после демонтажа

Очистка корпуса от старой смазки и грязи.
Дефектовка: выявление сломанных штифтов, треснувших шестерен, изношенных осей.
Замена повреждённых компонентов на оригинальные или ремонтные комплекты.
Смазка графитовой смазкой всех трущихся поверхностей.
Сборка и проверка работы механизма вне двери.

Признак неисправности	Рекомендуемое действие
Замок не открывается снаружи/внутри	Демонтаж для замены сломавшейся тяги
Ключ проворачивается вхолостую	Извлечение и замена личинки или кулачкового узла
Скрежет/хруст при работе	Разборка для очистки от абразива или замены шестерён

Важно: После установки отремонтированного замка обязательна регулировка положения ригелей относительно ответных планок кузова. Игнорирование этого этапа приводит к ускоренному износу механизма.

Профилактические меры для долгой работы замка

Регулярная чистка механизма замка – первоочередная мера. Используйте баллончик со сжатым воздухом или тонкую кисточку для удаления пыли, песка и мелкого мусора из скважины и внутренних полостей. Особое внимание уделяйте после зимы или поездок по пыльным дорогам. Категорически избегайте проникновения внутрь замка крупных частиц грязи.

Применение правильной смазки критически важно. Используйте исключительно специализированные смазки для замков, такие как силиконовые спреи в аэрозольных баллончиках с тонкой трубкой-удлинителем, графитовую смазку или качественный литол. Наносите смазку умеренно, непосредственно на ригели и поворотные элементы механизма через технологические отверстия или частично разобрав узел, избегая заливания скважины большим количеством состава.

Дополнительные защитные действия

Минимизация негативных воздействий:

Защита от влаги: Старайтесь не открывать замок ключом во время сильного дождя или снегопада. Если замок промок, как можно скорее просушите скважину (например, теплым воздухом фена с осторожностью) и нанесите свежую смазку.
Аккуратное обращение с ключом: Вставляйте и извлекайте ключ плавно, без перекосов и усилий. Не дергайте ключ, если он не поворачивается – сначала проверьте, полностью ли открыты фиксаторы (детинец) или нет ли механического препятствия.
Предотвращение примерзания: В зимний период используйте специальные "размораживающие" аэрозоли или проверенные "народные" средства (например, спиртовые растворы) для обработки скважины *перед* наступлением морозов или при угрозе оттепели/заморозков. Никогда не применяйте кипяток.

Контроль состояния ключа:

Систематически осматривайте ключ на предмет износа зубцов, деформации или трещин.
Сразу заменяйте изношенный или поврежденный ключ, так как он ускоряет износ личинки замка.
Избегайте использования ключа в качестве отвертки или для других посторонних задач.

Выбор смазки (краткое сравнение):

Тип смазки	Плюсы	Минусы/Риски
Спец. силиконовый спрей (аэрозоль)	Легко наносится, вытесняет влагу, не притягивает пыль, подходит для профилактики	Требует аккуратного нанесения, может быть недостаточно густым для сильно изношенных механизмов
Графитовая смазка (сухая или пастообразная)	Отличные антифрикционные свойства, долго держится, не замерзает	Может пачкать, требует точного нанесения внутрь механизма
Литол, ШРУС-смазки	Хорошие защитные свойства, долговременный эффект	Сильно притягивает пыль и грязь, загустевает на морозе, сложно нанести точно без разбора узла
WD-40 и аналоги	Отлично очищает и вытесняет влагу (кратковременно)	Не является долговременной смазкой! Вымывает существующую смазку, после применения обязательно требуется нанесение консервирующей смазки (силикон, графитка)

Итоговая проверка всех дверных замков автомобиля

После завершения регулировки каждого замка последовательно проверьте работу всех дверей при открытии/закрытии снаружи и из салона. Убедитесь, что фиксация дверей происходит без излишних усилий, а запирающий механизм четко реагирует на поворот ключа и кнопку центрального замка.

Проконтролируйте корректность срабатывания защитной функции блокировки: при движении автомобиля на скорости свыше 5 км/ч все двери должны автоматически заблокироваться. Перепроверьте синхронность работы централизованной системы управления при многократных циклах активации.

Контрольный чек-лист

Плавность хода ригелей при ручном открытии
Четкость фиксации в трех положениях:
- Приоткрыто
- Закрыто
- Глухое запирание
Отсутствие посторонних звуков:

Скрип ❌ Недопустим

Щелчки ✅ Допустимы только при фиксации
Равномерность прилегания дверного полотна по всему периметру

Список источников

Для подготовки материала о регулировке дверных замков ВАЗ 2110 использовались специализированные технические документы и практические руководства. Анализ данных источников позволяет систематизировать процедуру корректировки механизмов.

Ниже представлен перечень ключевых материалов, содержащих детальные инструкции и схемы компонентов замков. Эти ресурсы охватывают как теоретические основы конструкции, так и пошаговые методы настройки.

Официальное руководство по ремонту ВАЗ-2110/2111/2112 издательства "Третий Рим"
Форумные обсуждения на портале "DRIVE2" в разделе Lada 110
Технический мануал "Система замков и стеклоподъемников ВАЗ 2110" от ЗАО "АВТОВАЗ"
Видеоинструкции канала "АвтоРемонт" на YouTube с разбором регулировки дверной фурнитуры
Статья "Особенности обслуживания замков дверей отечественных авто" в журнале "За рулем"
Практическое пособие "Кузовной ремонт ВАЗ-2110" (глава "Двери и запорные механизмы")

Скрип	❌ Недопустим
Щелчки	✅ Допустимы только при фиксации
