Регулировка фар своими руками - пошаговая инструкция

Статья обновлена: 18.08.2025

Правильно отрегулированные фары – критически важный элемент безопасности вождения. Они обеспечивают чёткую видимость дороги ночью и в непогоду, одновременно предотвращая ослепление встречных водителей.

Со временем световой пучок фар неизбежно сбивается: из-за вибраций, замены ламп, изменения нагрузки автомобиля или после ремонтных работ. Это резко снижает эффективность освещения и создаёт аварийные ситуации.

Регулировку можно выполнить самостоятельно в гараже или на ровной площадке. Для этого потребуется минимальный набор инструментов и чёткое следование инструкции. Корректная настройка занимает 20-30 минут и значительно повышает комфорт ночных поездок.

Когда требуется регулировка

Регулировка фар обязательна при изменении конструкции автомобиля или после вмешательств, влияющих на положение световых приборов. Пренебрежение процедурой снижает видимость в темное время суток и ослепляет встречных водителей, создавая аварийные ситуации.

Проверку выполняют при появлении визуальных признаков некорректной работы света, а также после определенных технических работ. Регулярная диагностика (раз в 1-2 года) предотвращает ухудшение освещения из-за естественного смещения элементов.

Типичные случаи для проверки

• Замена компонентов – установка новых ламп, фар, блоков розжига или отражателей.
• Ремонт передней части – после восстановления бампера, крыльев, замены деталей подвески или ДТП.
• Изменение клиренса – монтаж пневмоподвески, установка колес другого диаметра, замена рессор/пружин.
• Перегруз автомобиля – частое перемещение тяжелых грузов в багажнике или на крыше.

Ключевые симптомы сбитых настроек:

Водители встречных машин мигают дальним светом	Слишком высокий луч фар
Дорога освещается неравномерно	Появление темных зон перед авто или асимметрия света
Слабая видимость на малой скорости	Короткий световой поток при исправных лампах

Необходимые инструменты и материалы

Для корректной регулировки фар подготовьте базовый набор инструментов. Большинство позиций уже есть в гараже у автовладельца.

Убедитесь в чистоте поверхности фар и ровности покрышек перед началом работ. Давление в шинах должно соответствовать норме производителя.

• Отвертки: крестовая и/или плоская (тип зависит от креплений авто)
• Ключи: шестигранник или торцовый набор (для регулировочных винтов)
• Рулетка (длиной не менее 5 метров)
• Маркировочные средства: малярный скотч, маркер или мел
• Чистая ветошь (для протирки фар)
• Вертикальная поверхность: стена гаража или щит (свободное пространство перед авто – 5-10 метров)
• Уровень (контроль горизонтали разметки на стене)

Выбор подходящего места

Корректная регулировка возможна только на специально подготовленной площадке. Требуется абсолютно ровная горизонтальная поверхность (асфальт, бетон) с примыкающей вертикальной стеной или установленным экраном. Расстояние от стены до передних фар автомобиля должно составлять 5-7 метров для точной проекции светового пучка.

Убедитесь в отсутствии посторонних источников света – работы проводятся в темное время суток или в затемненном помещении. Проверьте целостность стены: на ней не должно быть выступов, перекосов или сильных неровностей. При отсутствии подходящей стены используйте крупногабаритный щит из фанеры или ДСП.

Ключевые требования к площадке

• Горизонтальность покрытия – проверьте строительным уровнем
• Минимальное расстояние – 5 метров для легковых авто, 7 метров для внедорожников
• Отсутствие уклона – перепад высот не должен превышать 1%
• Статичное положение авто – затяните ручник, подложите противооткатные упоры

Подготовка автомобиля

Проверьте состояние фар: очистите стекла от грязи, убедитесь в отсутствии повреждений рассеивателей и надежности крепления корпусов. Замените перегоревшие лампы – разная яркость исказит результаты регулировки.

Загрузите автомобиль в соответствии с повседневной эксплуатацией: водитель на месте, полный бак топлива, стандартный набор инструментов в багажнике. При наличии противовесов для осей – разместите их согласно инструкции производителя.

Требования к площадке

Найдите ровную горизонтальную поверхность с твердым покрытием (асфальт, бетон). Установите автомобиль перпендикулярно стене на расстоянии 5-10 метров. Убедитесь, что покрышки равномерно накачаны до значений, указанных на стойке двери или в руководстве.

1. Подготовка колес: Проверьте давление во всех шинах манометром
2. Разгрузка подвески: Покачайте кузов 2-3 раза для снятия напряжений
3. Контроль положения: Руль установите строго прямо, коробку передач – в нейтраль

Элемент	Параметры
Давление в шинах	2.0-2.5 бар (см. табличку авто)
Дистанция до стены	Легковые: 5м, Грузовые: 10м
Допустимый уклон	Не более 1% (1см на 1м длины)

Важно: Отключите систему автоматического корректора фар через меню бортового компьютера или отсоедините разъем датчика дорожного просвета при его наличии.

Оптимальное расстояние до стены

Для точной регулировки фар необходимо выбрать ровную горизонтальную площадку с вертикальной преградой (стена, гаражные ворота). Расстояние между автомобилем и стеной должно составлять 5–7 метров. Это обеспечит четкую видимость световых пучков и минимизирует погрешности измерений.

Уменьшение дистанции до 1–3 метров допустимо при нехватке пространства, но требует внесения поправки в расчеты. Увеличение свыше 10 метров снижает резкость границы света/тени, усложняя точную настройку. Обязательно проверьте давление в шинах и отсутствие груза в багажнике перед началом работ.

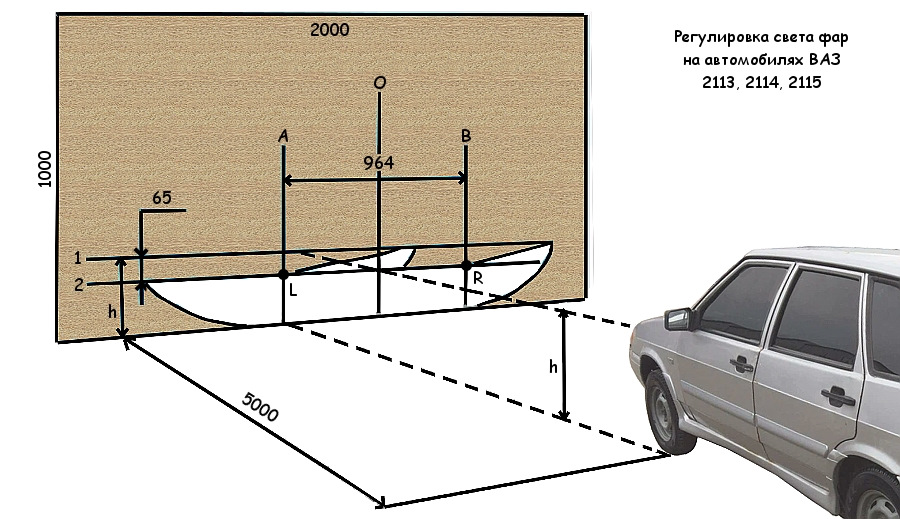

Правила разметки стены

Перед регулировкой нанесите на стену разметку по схеме:

1. Подгоните автомобиль вплотную к стене.
2. Отметьте на поверхности:
   • Центральную ось машины (вертикальная линия)
   • Проекции центров фар (крестики)
   • Высоту центров оптики от земли (горизонтали)
3. Отъедьте на выбранное расстояние (5–7 м).
4. Сместите метки центров фар вниз на:

   Расстояние до стены	Смещение вниз
   5 м	5 см
   7 м	7 см

Важно: Светотеневая граница ближнего света должна проходить строго по смещенным меткам, а правая часть пучка – подниматься под углом 15° для освещения обочины.

Разметка центра автомобиля

Найдите ровную горизонтальную поверхность (гараж, парковка) с вертикальной стеной на расстоянии 5-10 метров от автомобиля. Убедитесь, что давление в шинах соответствует норме, салон не перегружен, а подвеска не испытывает дополнительной нагрузки.

Припаркуйте автомобиль перпендикулярно стене, уперев бампер в воображаемую линию, параллельную стене. Включите ближний свет фар. Закройте одну фару плотным непрозрачным материалом (картон, ткань) для поочередной настройки.

Определение осевой линии

Используйте рулетку для точных замеров:

1. Измерьте ширину автомобиля между центрами фар
2. Разделите полученное значение пополам
3. Отметьте на стене точку, соответствующую центру автомобиля

Для проверки выполните:

Действие	Метод
Визуальный контроль	Встаньте за авто, совместив центр заднего стекла с логотипом на капоте
Точная разметка	Привяжите отвес к центральным точкам переднего и заднего бампера

Перенесите отмеченный центр на стену с помощью вертикальной линии. Эта линия станет ключевым ориентиром при регулировке световых пучков обеих фар относительно центральной оси транспортного средства.

Разметка центра фар на стене

Установите автомобиль на ровной площадке в 5-10 метрах от вертикальной стены (точное расстояние уточните в мануале авто). Загрузите водительское место весом ~75 кг, проверьте давление в шинах и убедитесь, что кузов не наклонён.

Измерьте рулеткой расстояние от земли до центра каждой фары (маркировка обычно на стекле или корпусе). Зафиксируйте аналогичное расстояние от центра симметрии авто до оси каждой фары – эти данные понадобятся для разметки.

Порядок нанесения разметки

1. Начертите на стене вертикальную линию (0), точно соответствующую центру автомобиля.
2. От линии (0) отложите влево/вправо расстояние до осей фар. Проведите две вертикали: L (левая фара) и R (правая фара).
3. На каждой вертикали (L и R) отметьте точку на высоте, равной измеренному расстоянию от земли до центра фары. Обозначьте их как L_Ц и R_Ц.
4. Через точки L_Ц и R_Ц проведите горизонтальную линию – это базовый уровень для регулировки.

Элемент разметки	Обозначение	Назначение
Центр авто	Линия 0	База для симметричной разметки
Оси фар	Линии L и R	Контроль вертикального угла
Центры фар	Точки LЦ и RЦ	Опорные точки для настройки светотеневой границы

Нанесение горизонтальной контрольной линии

Подготовьте автомобиль к процедуре: установите на ровную поверхность перпендикулярно стене, разгрузите багажник, проверьте давление в шинах. Водитель или груз, имитирующий его вес (около 75 кг), должен находиться на водительском сиденьи.

Измерьте расстояние от центра фары до земли (A), затем отметьте на стене точку (B) на высоте (A) минус 25 мм для ближнего света. Это компенсирует угол наклона пучка. Используйте лазерный уровень или малярную нить для точности.

Пошаговая инструкция разметки

1. Нанесите базовую метку: Отметьте на стене центр каждой фары мелом.
2. Рассчитайте высоту линии:
   • Замерьте рулеткой высоту центра лампы от земли (H_лампа)
   • Вычтите 25 мм: H_линия = H_лампа - 0,025 м
3. Создайте линию:
   • Приложите уровень к стене по меткам
   • Проведите ровную черту через точки B_лев и B_прав

Тип освещения	Смещение от центра фары
Ближний свет	25 мм ниже
Противотуманные фары	50 мм ниже

Важно: Линия должна быть строго горизонтальной и непрерывной по всей ширине автомобиля. Для проверки используйте строительный уровень длиной не менее 1,5 м. При отсутствии лазера натяните шнур между двумя вертикальными стойками с метками.

Определение базовой высоты луча

Найдите ровную горизонтальную площадку с вертикальной стеной или воротами гаража. Автомобиль должен стоять перпендикулярно стене, загружен в соответствии с обычными условиями эксплуатации (водитель или груз 75 кг, полный бак топлива, стандартный комплект в багажнике).

Отгоните автомобиль от стены на расстояние 5-7 метров. Замерьте расстояние от центра фары (или от ее оптического центра, если он обозначен) до земли – это значение будет вашей базовой высотой (H). Отметьте на стене горизонтальную линию на этой высоте мелом или малярным скотчем.

Точная разметка контрольных точек

Начертите на стене две вертикальные линии, строго соответствующие центрам фар. Добавьте третью вертикаль по центру автомобиля, если регулируете фары совместно. От базовой горизонтали (H) отложите вниз 5-7 см (точное значение указано в руководстве к авто) – проведите вторую, основную горизонтальную линию. Именно она станет верхней границей светового пучка после регулировки.

Параметр	Значение	Примечание
Расстояние до стены	5-7 метров	Обязательно параллельно поверхности
Смещение основной линии вниз	5-7 см	Уточнить в мануале
Ширина вертикальных линий	≈2 см	Для точной визуализации центра

Проверка точности разметки: включите ближний свет. Центр светового пятна каждой фары должен совпадать с пересечением ее вертикальной линии и основной горизонтали. Если это не так – требуется регулировка винтами на корпусе фары.

Проверка давления в шинах

Перед регулировкой фар критически важно проверить и привести в норму давление во всех шинах автомобиля. Неправильное давление изменяет высоту кузова относительно дороги, что напрямую влияет на угол наклона светового пучка фар.

Убедитесь, что автомобиль стоит на ровной горизонтальной поверхности, а топливный бак заправлен не менее чем наполовину (или согласно рекомендациям производителя для загрузки). Дополнительный груз в салоне или багажнике также исказит результаты регулировки.

Порядок проверки давления

Выполните следующие действия:

1. Открутите защитные колпачки с вентилей всех шин (включая запаску, если она полноразмерная).
2. Подключите манометр к вентилю, плотно прижав его для исключения утечки воздуха. Дождитесь стабилизации показаний.
3. Сравните полученные значения с рекомендованными производителем авто (табличка обычно расположена на стойке водительской двери, лючке бензобака или в руководстве по эксплуатации).

Корректировка давления:

• Если давление ниже нормы – подкачайте шины компрессором.
• Если давление выше нормы – стравите излишки воздуха, нажав на клапан вентиля.

Повторно проверьте давление после корректировки и закрутите колпачки на вентили. Убедитесь, что все колеса имеют одинаковое давление, соответствующее спецификации.

Загрузка автомобиля: важные нюансы

Правильная загрузка транспортного средства напрямую влияет на угол наклона фар и качество освещения дороги. Неравномерное распределение груза вызывает перекос кузова, что смещает световой пучок относительно дорожного покрытия.

Перед регулировкой фар смоделируйте типичную загрузку автомобиля: разместите в салоне и багажнике предметы, соответствующие весу пассажиров и груза, которые обычно присутствуют при эксплуатации. Убедитесь, что давление в шинах соответствует норме производителя.

Ключевые требования к загрузке

• Водительское место должно быть занят человеком с весом ~75 кг или эквивалентным грузом
• В баке необходимо наличие минимум ½ бака топлива
• В багажнике разместите типичный груз (чемоданы, инструменты) согласно повседневному использованию

Тип загрузки	Рекомендуемые действия
Частые поездки с пассажирами	Разместите груз на всех сидениях
Регулярная перевозка багажа	Загрузите багажник на 70-80% от максимальной вместимости
Буксировка прицепа	Установите фаркоп с имитатором нагрузки (50-75 кг)

Важно: Для автомобилей с пневмоподвеской или регулируемой подвеской установите режим "нормальная посадка" (Normal Ride Height) согласно инструкции производителя. Неправильное положение кузова приведет к некорректной настройке светотеневой границы.

1. Проверьте состояние пружин подвески и амортизаторов - просевшие элементы исказят результаты регулировки
2. Уберите из автомобиля посторонние предметы, не соответствующие типичной загрузке
3. При наличии системы автоматического корректора фар запустите калибровку через диагностический разъем

Очистка отражателей фар

После демонтажа блока фары и снятия стекла, доступ к отражателю становится свободным. Тщательно осмотрите его поверхность на предмет пыли, грязи, следов окисления или помутнения. Любые загрязнения критично снижают эффективность светового потока.

Используйте для очистки мягкие безворсовые салфетки из микрофибры, избегая бумажных полотенец или грубых тканей. Применяйте только специальные составы для оптики или изопропиловый спирт – обычные стеклоочистители или растворители могут повредить алюминиевое напыление.

Пошаговая процедура очистки

1. Удаление пыли: Продуйте отражатель сжатым воздухом или аккуратно сметите пыль мягкой кисточкой.
2. Влажная обработка: Нанесите 2–3 капли очистителя на салфетку (не на отражатель!). Протирайте поверхность легкими круговыми движениями без нажима.
3. Сушка: Оставьте фару в теплом сухом месте на 15–20 минут для полного испарения жидкости. Не используйте фен или тряпку.

Важные предупреждения:

• Не касайтесь отражателя пальцами – жировые следы сложно удалить.
• При глубоких царапинах или отслоении напыления потребуется замена отражателя.
• Перед сборкой убедитесь в отсутствии разводов, проверьте чистоту под разными углами.

Поиск регулировочных винтов

Откройте капот автомобиля и зафиксируйте его в верхнем положении. Визуально осмотрите тыльную сторону корпуса фары – винты обычно расположены в верхней или боковой части блока. Для точной идентификации используйте фонарик, так как элементы часто скрыты в нишах.

Ориентируйтесь на характерные признаки регулировочных узлов: ищите пластиковые шестерни с насечками, прорези под отвертку или шестигранные шлицы диаметром 6-8 мм. На большинстве моделей присутствуют два отдельных винта: один для вертикальной (обозначается Up/Down или стрелкой ↑↓), другой для горизонтальной регулировки (Left/Right или ↔).

• Верхний винт – регулирует луч по высоте, обычно расположен над лампой
• Боковой винт – отвечает за горизонтальное направление, крепится с внешней стороны корпуса
• Скрытые элементы – в некоторых авто требуют снятия декоративных накладок или защиты моторного щита

Важно: на отдельных моделях (особенно с ксеноновыми фарами) винты могут отсутствовать – регулировка выполняется через сервисное меню бортового компьютера. Уточните эту особенность в руководстве по эксплуатации.

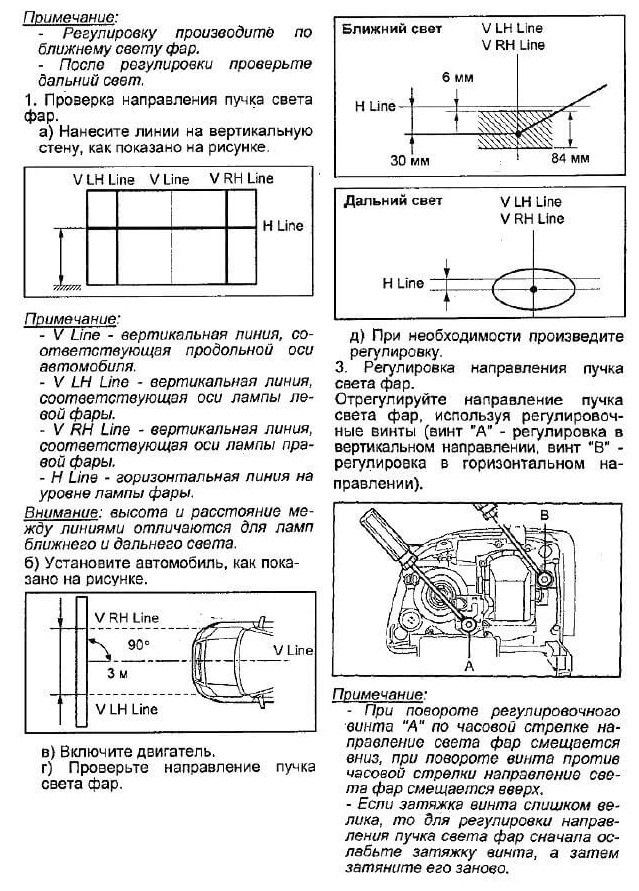

Типы регулировочных винтов

Регулировочные винты расположены на корпусе фары и позволяют точно настроить направление светового пучка. Доступ к ним обычно осуществляется через технологические отверстия в моторном отсеке или с обратной стороны оптики.

Современные автомобили оснащаются двумя основными типами регулировочных механизмов, каждый из которых отвечает за определённую плоскость коррекции света. Используйте шестигранный ключ или крестовую отвёртку (размер зависит от модели авто) для их вращения.

Основные типы регулировочных винтов

Тип винта	Расположение	Функция
Вертикальный	Верхняя часть фары (маркировка: «↑↓», «V», «VERT»)	Корректирует угол наклона фары вверх/вниз. Определяет высоту освещения дороги.
Горизонтальный	Боковая часть фары (маркировка: «↔», «H», «HORIZ»)	Регулирует световой пучок влево/вправо. Задаёт ширину освещения и правильное положение относительно оси движения.

Поворот винта по часовой стрелке смещает световой пучок вверх (для вертикального) или вправо (для горизонтального). Вращение против часовой стрелки даёт обратный эффект: пучок опускается или смещается влево.

Инструменты для регулировки фар

Для регулировки фар необходимо получить доступ к регулировочным винтам. Эти винты обычно спрятаны за декоративными панелями или находятся в труднодоступных местах. Поэтому без специальных инструментов не обойтись.

Конкретный набор инструментов зависит от модели автомобиля. Чаще всего потребуются отвертки, ключи и, возможно, специальные приспособления для снятия пластиковых заглушек.

Необходимые инструменты

Инструмент	Назначение
Крестовая отвертка	Для винтов с крестообразным шлицем
Шестигранные ключи (2-8 мм)	Для винтов с шестигранным углублением
Торцевые ключи с удлинителем	Для труднодоступных винтов
Пластиковый съемник	Для демонтажа декоративных накладок без повреждений
Ключи Torx (T10-T30)	Для винтов со звездообразным шлицем
Фонарик	Для подсветки рабочей зоны

Предварительное тестирование ближнего света

Перед регулировкой убедитесь в исправности осветительных элементов и отсутствии видимых повреждений. Проверка исключает попытки настройки неработающих фар или коррекцию дефектов, требующих ремонта.

Подготовьте автомобиль: установите на ровную площадку в 5 метрах от стены/экрана, накачайте шины до нормы, удалите лишний груз из багажника и салона. Очистите стекла фар от грязи и снега сухой тканью.

Порядок диагностики

1. Включите зажигание и активируйте ближний свет
2. Обойдите автомобиль, визуально оценив:
   • Работу обеих фар (отсутствие мерцания)
   • Целостность рассеивателей (трещины, сколы)
   • Равномерность светового пятна (затемненные зоны)
3. Проверьте соответствие светового пучка базовым параметрам:
   • Граница света должна быть четкой
   • Наклонный луч вправо (для праворульных авто)

Проблема	Признак	Решение
Перегоревшая лампа	Одна фара не светит	Заменить лампу
Помутнение стекла	Рассеянный тусклый свет	Полировка или замена
Кривая граница луча	Резкие перепады яркости	Регулировка винтами

Выключение автоматического корректора

Автоматический корректор фар, установленный на многих современных автомобилях, может препятствовать точной ручной регулировке. Эта система активно реагирует на изменение положения кузова и дорожный рельеф, постоянно меняя угол наклона светового пучка во время процедуры настройки.

Для корректной калибровки фар необходимо временно деактивировать автоматическую систему. Точный метод отключения зависит от модели автомобиля и типа корректора (электромеханический, гидравлический или сенсорный). Всегда сверяйтесь с руководством по эксплуатации перед выполнением действий.

Способы деактивации

Распространённые варианты выключения автоматического корректора:

1. Через меню бортового компьютера: Найдите раздел "Освещение" или "Настройки фар", затем выберите опцию "Статическая регулировка" или "Сервисный режим".
2. С помощью диагностического разъёма OBD: Подключите сканер, активируйте режим обслуживания фар через специальную функцию в ПО.
3. Механическое отключение: Для гидравлических систем – отсоедините трубку вакуумного привода от корректора. Для электрических – снимите разъём с моторчика корректора (требует знания расположения узла).

Важно: После завершения регулировки обязательно восстановите работу автоматической системы! Не оставляйте корректор в отключённом состоянии – это нарушает безопасность ночной езды.

Отключение системы адаптивного освещения

Система адаптивного освещения (AFS, AFL, Matrix Beam) автоматически корректирует световой пучок в зависимости от скорости, поворотов руля и дорожных условий. Для точной ручной регулировки фар её необходимо временно деактивировать.

Отключение выполняется через бортовой компьютер автомобиля. Точный алгоритм зависит от модели и года выпуска ТС, но общий принцип схож для большинства марок. Всегда сверяйтесь с руководством по эксплуатации вашего авто.

Пошаговая инструкция по отключению

1. Запустите двигатель автомобиля и поставьте авто на стояночный тормоз.
2. Найдите кнопку меню на панели приборов или мультируле. Обычно она обозначена значком «i», «MENU» или «CAR».
3. Через меню перейдите в раздел «Настройки света» или «Освещение».
4. Выберите подпункт «Адаптивные фары», «Динамическое освещение» или аналогичный по смыслу.
5. Измените значение параметра на «Выкл.» или «Отключено».
6. Подтвердите действие кнопкой «OK».
7. Проверьте индикатор системы на приборной панели: значок AFS/AFL должен погаснуть.

Важные замечания:

• После регулировки фар обязательно активируйте систему обратно.
• На некоторых моделях (например, Volkswagen, Skoda) отключение доступно только через диагностический сканер OBD-2.
• Если пункт меню отсутствует – обратитесь к официальному дилеру или инструкции по эксплуатации.

Настройка вертикального угла наклона

Для регулировки вертикального угла найдите винт корректировки, расположенный сверху или сбоку блок-фары. Обычно он маркирован символами "UP/DOWN" или стрелками. Подготовьте автомобиль: проверьте давление в шинах, уберите лишний груз из багажника и салона.

Установите машину на ровную площадку в 5-7 метрах от вертикальной стены (гараж, ограждение). Начертите на стене горизонтальную линию, соответствующую высоте центров фар от земли (замерьте рулеткой). Отметьте вертикальные оси фар, совпадающие с центрами ламп.

Пошаговая процедура

1. Включите ближний свет и закройте одну фару картоном
2. Ослабьте крепёжную гайку регулировочного винта
3. Вращайте винт отвёрткой:
   • По часовой стрелке – подъём светового пучка
   • Против часовой – опускание
4. Добейтесь совпадения верхней границы светового пятна с горизонтальной линией на стене
5. Затяните гайку при достижении правильного положения

Контрольные параметры: Верхняя граница светотеневой линии должна быть на 1-2% ниже центра фары. Для легковых авто это соответствует опусканию на 10 см на каждые 10 метров расстояния до стены.

Пример: При дистанции 5 метров между авто и стеной световой луч должен опускаться на 5 см относительно отмеченной горизонтали. После регулировки обеих фар проверьте освещение дороги в тестовой поездке в темное время суток.

Корректировка горизонтального направления

Горизонтальная настройка определяет разворот пучка света относительно продольной оси автомобиля. Неверная регулировка вызывает ослепление встречных водителей или ухудшает освещение обочины.

Для точной корректировки потребуется ровная площадка у стены (гараж, забор) с расстоянием 5-7 метров до машины. Автомобиль должен быть заправлен, давление в шинах соответствовать норме, а в водительском кресле – человек или груз весом ~75 кг.

Порядок регулировки горизонтали

Выполните следующие действия последовательно:

1. Подгоните автомобиль вплотную к стене, отметьте центры фар мелом (точки A₁ и A₂).
2. Отъедьте на 5 метров назад. Проведите через точки A₁ и A₂ вертикальные линии.
3. Начертите центральную ось авто (вертикаль 0 между фарами).
4. Отмерьте от линии 0 в обе стороны расстояние L по таблице:

   Тип авто	Расстояние L (см)
   Легковые (ближний свет)	25-30
   Грузовые (ближний свет)	30-40

5. Включите ближний свет. Поворачивайте горизонтальный винт (обычно обозначен "H") до совпадения точки перелома светотеневой границы с вертикалью L для каждой фары.

Важно: Левый пучок не должен заходить за ось 0! Правый допускает небольшое смещение влево (до 2°). Для проверки: при движении ночью свет должен освещать правую обочину, не затрагивая полосу встречного транспорта.

Схема регулировки для биксеноновых фар

Регулировка биксеноновых фар требует особой точности из-за высокой интенсивности света и риска ослепления встречных водителей. Процедура аналогична настройке галогенных фар, но с усиленным контролем светотеневой границы.

Убедитесь в исправности корректора фар и отсутствии перегоревших ламп. Проверьте давление в шинах, уровень топлива (≥½ бака) и равномерную загрузку авто. Потребуется ровная площадка, вертикальная стена и измерительная рулетка.

Пошаговая инструкция

1. Подготовка стены:
   • Установите авто перпендикулярно стене на расстоянии 5 метров
   • Нанесите на стену вертикальную линию (V), совпадающую с осью симметрии авто
   • Отметьте горизонтальную линию (H) на высоте центров фар (замерьте от земли до оптического центра каждой фары)
2. Корректирующие метки:
   • Для ближнего света: опустите линию H на 50 мм вниз (контрольная линия L1)
   • Для правой фары: сместите точку пересечения V и L1 вправо на 100 мм (точка P)
3. Настройка пучка:
   • Закройте одну фару непрозрачным экраном
   • Включите ближний свет открытой фары
   • Регулировочными винтами на корпусе фары совместите:
     • Горизонтальный срез светотеневой границы с линией L1
     • Вертикальный излом пучка с точкой P (для правой фары)
4. Проверка дальнего света:
   • После настройки обеих фар включите дальний свет
   • Убедитесь, что центр светового пятна совпадает с точкой пересечения V и H

Порядок регулировки противотуманных фар

Регулировка противотуманных фар требует точного позиционирования светового пучка для эффективной видимости в непогоду без ослепления других участников движения. Работы проводятся на ровной поверхности с использованием стены или специального экрана для контроля светотеневой границы.

Перед началом убедитесь, что давление в шинах соответствует норме, салон не перегружен, а топливный бак заполнен минимум наполовину. Отрегулируйте положение корректора фар в салоне в "нулевое" положение для стандартной загрузки.

Пошаговая процедура настройки

1. Установите автомобиль перпендикулярно стене на расстоянии 5 метров
2. Отметьте на стене:
   • Центральную ось автомобиля (вертикальная линия)
   • Точки проекции центров противотуманных фар
   • Горизонтальную линию на высоте 50 см от земли (уровень центров фар)
3. Включите противотуманные фары и снимите защитные заглушки с регулировочных винтов
4. Корректируйте луч каждого фонаря отдельно:
   • Вертикальный винт: установите верхнюю границу светового пятна на 3 см ниже отмеченной линии
   • Горизонтальный винт: направьте центр пучка на точку проекции фары
5. Проверьте симметричность световых пятен:

   Параметр	Левая фара	Правая фара
   Высота верхней границы	47 см	47 см
   Смещение относительно оси	+10 см вправо	-10 см влево

6. Зафиксируйте винты после достижения правильного положения и установите заглушки

Механическая регулировка линз

Для механической настройки осветительных элементов потребуется ровная площадка у стены (гараж, ангар) с расстоянием до преграды 5-10 метров. Автомобиль должен быть заправлен, давление в шинах соответствовать норме, а в водительском кресле – груз 70-75 кг, имитирующий водителя.

Предварительно очистите оптику от грязи, проверьте исправность креплений корпусов фар и пружин регулировочных винтов. Откройте капот для доступа к винтам, обычно расположенным в верхней/задней части блок-фар (могут потребоваться шестигранник или крестовая отвертка).

Последовательность регулировки

1. Включите ближний свет и откройте капот.
2. Закройте одну фару картоном для фокусировки на второй.
3. Найдите регулировочные винты:
   • Вертикальный – обозначен стрелками ↑↓ или символом ⦀
   • Горизонтальный – обозначен ↔ или символом ||
4. Настройте вертикаль:
   • Поворачивайте винт ↑↓ до совмещения верхней границы светового пучка с горизонтальной разметкой на стене
   • Допустимое отклонение: ≤1% от расстояния до стены (на 5 м – 5 см ниже центра фары)
5. Отрегулируйте горизонталь:
   • Крутите винт ↔ до совпадения точки излома светового пятна (правый край) с вертикальной осью разметки
   • Точка излома должна находиться строго напротив контрольной отметки
6. Повторите действия для второй фары, сняв картон и закрыв первую.

Проверьте симметричность пучков: световые пятна должны иметь одинаковую высоту и параллельные линии излома. При движении в темноте освещение не должно слепить встречных водителей. Для проекторной оптики допускается минимальное превышение левого пучка над правым (для праворульных авто).

Контроль светотеневой границы

Правильная светотеневая граница – чёткая горизонтальная линия, отделяющая освещённую зону от темноты. Её резкость и положение напрямую влияют на безопасность: слишком высокая граница ослепляет встречных водителей, слишком низкая – сокращает видимость.

Контроль осуществляется на ровной площадке у стены или специального экрана. Автомобиль должен стоять перпендикулярно поверхности на расстоянии 5-10 метров, с полной заправкой, нормальным давлением в шинах и грузом водителя (или эквивалентным весом на сиденье). Фары предварительно очищены.

Настройка светотеневой границы

Подготовка экрана:

• Нарисуйте вертикальную линию (V) на стене, совпадающую с осью симметрии автомобиля.
• Отметьте на стене точки (H), соответствующие центру каждой фары. Расстояние между H и V должно равняться расстоянию между центрами фар на авто.
• Проведите горизонтальную линию на высоте, соответствующей центру фар (высота от земли до центра фары). Это базовая линия.
• Проведите вторую горизонтальную линию ниже базовой на 1% от расстояния "авто-экран". Например, при расстоянии 5м опуститесь на 5см. Это линия светотеневой границы (ЛСТГ).

Процесс регулировки:

1. Закройте одну фару непрозрачным материалом.
2. Включите ближний свет открытой фары.
3. Найдите регулировочные винты фары (обычно сверху/сбоку). Вращайте винт вертикальной корректировки.
4. Добейтесь, чтобы верхний край основного светового пучка точно совпал с ЛСТГ.
5. Отрегулируйте винтом горизонтальной корректировки положение "излома" пучка: он должен начинаться на вертикальной линии (V) или немного правее (для праворульных авто).
6. Повторите для второй фары.

Параметр	Значение	Примечание
Расстояние авто-экран	5-10 метров	Минимум 5м, идеально 10м
Смещение ЛСТГ вниз	1% от расстояния	5 см на 5м, 10 см на 10м
Положение "излома"	На линии V или правее	Не левее оси авто!

После регулировки обеих фар убедитесь, что общая картина симметрична, а зона максимальной яркости не ослепляет. Проверьте работу на дороге в тёмное время суток, корректируя при необходимости.

Проверка асимметрии света

После базовой регулировки вертикального наклона фар необходимо убедиться в правильном распределении светового пучка по горизонтали. Асимметрия света критична для безопасности: левая фара не должна ослеплять встречных водителей, а правая – обеспечивать максимальную видимость обочины.

Процедура требует плоской площадки у стены или экрана с разметкой. Автомобиль должен стоять перпендикулярно поверхности на расстоянии 5–10 метров с полной загрузкой (водитель + топливный бак ≥90%). Убедитесь, что давление в шинах соответствует норме, а подвеска не имеет повреждений.

Порядок проверки

1. Включите ближний свет фар и закройте одну фару плотным картоном или специальной шторкой.
2. Изучите световую границу на экране:
   • Вертикальная линия V-V должна совпадать с центром автомобиля
   • Горизонтальная линия H-H – на уровне центров фар
3. Проверьте левую фару:
   • Горизонтальный отрезок света должен начинаться строго под линией H-H
   • Наклонный отрезок (подъем справа) обязан пересекать H-H на 12–15 см правее линии V-V
4. Повторите проверку для правой фары:
   • Горизонтальная часть пучка – под H-H
   • Точка излома обязана пересекать H-H на 8–12 см правее V-V

Если точки излома обеих фар находятся на одной вертикали или левая фара дает более широкий луч вправо, требуется коррекция. Используйте горизонтальные регулировочные винты, расположенные рядом с корпусом фары. Помните: европейская асимметрия (E-mark) всегда имеет выраженный "подъем" справа для освещения дорожного края.

Коррекция перекрещивания лучей

Перекрещивание лучей обеспечивает равномерное освещение дороги без ослепления встречных водителей. Правильная настройка этого параметра критична для безопасности ночного вождения.

Для корректировки понадобится: отвертка/шестигранник (в зависимости от модели авто), ровная площадка у стены или экрана, малярный скотч, рулетка. Автомобиль должен быть заправлен, давление в шинах соответствовать норме, а салон – без лишнего груза.

Порядок регулировки:

1. Подготовка экрана: Установите авто перпендикулярно стене на расстоянии 5 метров. Начертите вертикальную линию (Центр-0), совпадающую с осью симметрии машины.
2. Разметка контрольных точек:
   • Отметьте на стене высоту центров фар (H) от земли
   • Проведите горизонтальную линию на 5 см ниже отметки H
   • Отмерьте от Центра-0 расстояние до центров каждой фары (L), перенесите эти точки на линию H
3. Настройка светотеневой границы:
   • Закройте одну фару плотной тканью
   • Включите ближний свет открытой фары
   • Верхняя граница светового пучка должна совпадать с нижней горизонтальной линией (H-5 см)
   • Точка перелома луча (излом светотени) – на пересечении горизонтали и наклонного сегмента – обязана совпадать с точкой L для этой фары

Параметр	Значение
Расстояние до стены	5 метров
Допустимое отклонение точек перелома	±10 см по горизонтали
Максимальный перепад высот между фарами	2 см

Отрегулируйте вторую фару аналогично. Проверьте работу в сборе: световые пятна должны пересекаться перед автомобилем на расстоянии 30-50 метров, образуя единое световое поле без вертикальных "столбов" и темных провалов.

Тестирование дальнего света

Включите дальний свет фар при заглушенном двигателе, но с активированным зажиганием. Убедитесь, что обе фары работают синхронно и не имеют затемненных секций или неравномерной яркости. Центральная точка максимальной интенсивности света должна находиться строго по оси симметрии автомобиля.

Проверьте отсутствие вертикального смещения пучка: свет не должен уходить значительно выше горизонтальной линии. Яркое пятно обязано равномерно распределяться в ширину, охватывая всю полосу движения без резких теней по краям.

Порядок проверки на экране

1. Подгоните автомобиль вплотную к стене на ровной площадке, отметьте центр машины и проекции фар мелом.
2. Отъезжайте назад на 10 метров. Включите дальний свет в затемненном помещении или в сумерках.
3. Сравните положение световых пятен с контрольными метками:
   • Центр пучка каждой фары – на уровне отметок проекции
   • Границы света симметричны относительно осевой метки
   • Верхняя cutoff-линия горизонтальна

Параметр	Норма	Отклонение
Высота пучка	±1 см от отметки	Регулировка винтом «вверх-вниз»
Симметрия	Совпадение центров	Коррекция винтом «влево-вправо»
Градиент яркости	Плавное затухание к краям	Замена фары или лампы

Важно: При выявлении расхождений повторите тест после регулировки. Если дефекты сохраняются – диагностируйте электропроводку, реле или корпус фары. Ослепляющий эффект для встречного транспорта требует немедленной коррекции.

Особенности регулировки LED фар

Регулировка LED фар требует особого внимания к равномерности светового пучка и отсутствию ослепляющего эффекта для встречных водителей. В отличие от галогенных ламп, светодиодные модули имеют четкую границу света/тени, и её правильное положение критически важно для безопасности.

Необходимость регулировки возникает при замене фар, после ДТП, изменении клиренса автомобиля или перевозке тяжелых грузов. Игнорирование процедуры приводит к ухудшению видимости в темное время суток и создает аварийные ситуации на дороге.

Ключевые отличия от классических фар

• Четкая светотеневая граница – требует точной настройки по горизонтали и вертикали с помощью калибровочного оборудования.
• Интегрированные радиаторы – при механической регулировке избегайте давления на систему охлаждения.
• Электронные корректоры – обязательная проверка автоматики изменения угла наклона перед началом ручной юстировки.

Этап регулировки	Специфика для LED
Подготовка	Прогрев фар 10-15 минут для стабилизации температуры светодиодов
Калибровка	Использование оптических сканеров вместо экранов с разметкой для анализа спектра
Контроль	Проверка на отсутствие "слепых" зон в ближнем свете

1. Убедитесь в исправности системы авторегулировки угла наклона (при наличии).
2. Используйте только сертифицированное ПО для фар с матричным управлением.
3. Проверяйте температуру модулей во время регулировки – перегрев вызывает временное смещение светового пучка.

После выполнения работ обязательно проведите тест-драйв в темное время суток для оценки равномерности освещения дорожного полотна и отсутствия засветки встречной полосы.

Влияние ксеноновых ламп на настройки фар

Установка ксеноновых ламп вместо штатных галогенных кардинально меняет характеристики светового потока. Яркий пучок света с четкой границей требует повышенной точности регулировки, так как даже минимальное отклонение вызывает ослепление встречных водителей.

Геометрия светораспределения ксеноновых фар отличается от галогенных из-за другого расположения нити накаливания относительно отражателя. Это приводит к смещению оптической оси, что требует обязательной коррекции настроек после замены типа ламп.

Особенности регулировки при использовании ксенона

Ключевые отличия в процессе настройки:

• Требуется вдвое меньший угол отклонения (0.1-0.3% вместо стандартных 1-1.5%)
• Обязательна проверка на профессиональном стенде с имитацией нагрузки
• Необходима калибровка корректора угла наклона (если он предусмотрен)

Важно: При отсутствии заводских ксеноновых фар используйте только линзованные оптические системы. Рефлекторные фары не обеспечивают правильного светораспределения даже после регулировки.

Параметр	Галогенные лампы	Ксеноновые лампы
Допустимое отклонение	1.0-1.5%	0.1-0.3%
Рекомендуемое расстояние до экрана	5 метров	10 метров
Обязательная проверка	Ручная	Стендовая

После установки ксенона категорически запрещена регулировка "на глаз". Неправильная настройка создает аварийную ситуацию и влечет административную ответственность по КоАП РФ (Статья 12.5).

Учет неровностей дорожного покрытия

Неровности дороги существенно влияют на угол наклона фар при движении, вызывая временное ослепление встречных водителей или ухудшение видимости для вас. Даже правильно отрегулированные фары в статичном положении могут создавать опасность на ухабистых участках из-за вертикального смещения светового пучка.

Динамические системы коррекции фар частично компенсируют этот эффект, но их наличие не отменяет необходимости ручной регулировки с учетом типичных дорожных условий вашего региона. Особое внимание требуется при установке ксеноновых или светодиодных фар из-за их повышенной яркости.

Практические рекомендации

Ключевые шаги при настройке:

1. Проводите регулировку на ровной площадке, но задавайте светотеневую границу на 0,5–1% ниже стандартного значения (например, вместо 1.0% сделайте 0.5%). Это создаст запас для компенсации подпрыгивания на кочках.
2. Учитывайте типичную загрузку автомобиля:
   • При частой перевозке грузов в багажнике добавьте 0,3–0,5% к рекомендуемому углу наклона
   • Для внедорожников с мягкой подвеской увеличьте запас до 0,7–1%
3. Проверьте работу автоматического корректора (если есть):

   Действие	Контрольный признак
   Включите зажигание	Фары должны плавно сместиться вниз-вверх
   Покачайте кузов руками	Луч не должен резко дергаться или оставаться неподвижным

После регулировки обязательно протестируйте свет в реальных условиях: на дорогах с волнообразными неровностями луч не должен достигать уровня глаз водителей встречных авто. При частом ослеплении встречных водителей требуется дополнительное снижение угла наклона.

Регулировка фар после замены лампы

Замена лампы часто смещает световой пучок из-за различий в цоколях или некорректной установки. Это требует обязательной проверки настройки для восстановления правильной геометрии света.

Нерегулируемые фары слепят встречных водителей и ухудшают видимость, повышая риск ДТП. Корректная настройка обеспечивает безопасность и соответствует ПДД.

Порядок регулировки

1. Подготовка авто:
   • Установите машину на ровную площадку в 5-7 метрах от стены/экрана
   • Проверьте давление в шинах, заправьте бак минимум наполовину
   • Посадите человека на водительское сиденье или положите груз (~75 кг)
2. Разметка экрана:
   • Отметьте на стене центры фар (точки A1 и A2)
   • Проведите горизонтальную линию на 5 см ниже высоты центров фар
   • Начертите вертикали через A1 и A2
3. Настройка света:
   • Включите ближний свет, закройте одну фару картоном
   • Вращайте вертикальный винт регулятора, пока верхняя граница светового пятна не совпадёт с горизонтальной линией
   • Отрегулируйте горизонтальный винт, чтобы точка излома луча оказалась на пересечении вертикали и горизонтали
4. Проверка:
   • Повторите для второй фары
   • Протестируйте освещение на тёмной дороге – свет не должен бить выше капота встречных авто

Для некоторых моделей требуются особые параметры. Всегда сверяйтесь с руководством по эксплуатации автомобиля. При отсутствии регулировочных винтов или сложностях обратитесь в сервис.

Использование фарорегулировочного стенда

Установите автомобиль на ровную площадку перпендикулярно экрану стенда на расстоянии, указанном в технической документации оборудования (обычно 1-5 метров). Загрузите передние сиденья балластом, соответствующим весу водителя и пассажира (около 70 кг), проверьте давление в шинах.

Очистите рассеиватели фар от загрязнений, убедитесь в исправности ламп. Включите ближний свет фар, закройте одну фару плотным непрозрачным материалом (картоном, специальной шторкой стенда) для поочередной настройки.

Процедура регулировки

1. Наведите оптическую головку стенда на центр открытой фары, зафиксируйте положение
2. Совместите горизонтальную линию луча с нулевой отметкой на шкале экрана
3. Отрегулируйте вертикальный наклон:
   • Для леворульныx авто: правая фара – луч должен опускаться на 0,2-0,5° ниже оптического центра
   • Левая фара – горизонт луча строго по нулевой отметке
4. Откорректируйте горизонтальное направление:
   • Правый луч – отклонение вправо не более 0,2-0,5° от вертикальной оси
   • Левый луч – строго параллельно продольной оси авто
5. Затяните регулировочные винты после достижения правильного положения

Повторите процедуру для второй фары, предварительно закрыв отрегулированную. Проведите контрольное включение обеих фар – светотеневая граница (КТГ) должна образовывать ровную линию с "подъемом" 15 см на 10 метров дистанции для правой фары.

Параметр	Левая фара	Правая фара
Вертикаль	0°	-0,2°...-0,5°
Горизонталь	0°	+0,2°...+0,5°

При отсутствии автоматического стенда используйте ручной рефлектор – принцип регулировки идентичен, но позиционирование выполняется визуально по световым меткам на экране. Всегда сверяйтесь с требованиями производителя автомобиля в сервисной документации.

Проверка результатов в движении

После стендовой регулировки обязательно проведите тест-драйв в реальных дорожных условиях. Статическая настройка не учитывает динамику автомобиля: изменение угла наклона при разгоне/торможении, неровности дороги и нагрузку салона.

Выполняйте проверку ночью на знакомом участке трассы с равномерным покрытием и минимальным движением. Привлеките помощника для наблюдения со стороны – его оценка освещения встречного автомобиля критически важна.

Алгоритм динамической проверки

1. Проверка ближнего света:
   • Двигайтесь со скоростью 50-60 км/ч за другим автомобилем (дистанция ≈25м)
   • Верхняя граница света не должна достигать заднего стекла впереди идущей машины
2. Оценка встречного разъезда:
   • При сближении со встречным авто (200-150м) попросите помощника оценить ослепление
   • Водитель встречной машины не должен сигналить фарами или резко переключать свет
3. Анализ освещения дороги:

   Критерий	Норма	Отклонение
   Дальность освещения	40-45 метров	Требует поднятия фар
   Освещение обочины	Четкая видимость правого края	Требует коррекции горизонта

При выявлении проблем (ослепление встречных, "провалы" света на неровностях, слабая видимость обочины) повторите регулировку. Помните: вертикальные колебания кузова на скорости 90 км/ч могут отклонять луч на 30-50 см, что критично для безопасности.

Корректировка после ДТП

После дорожно-транспортного происшествия геометрия установки фар часто нарушается из-за деформации креплений или кузовных элементов. Даже незначительные смещения существенно ухудшают качество освещения дороги и могут ослеплять встречных водителей.

Проверка и регулировка фар обязательны независимо от масштаба повреждений. Недостаточно просто заменить разбитую фару – необходимо убедиться, что все крепежные точки восстановлены корректно, а световой пучок соответствует заводским параметрам.

Алгоритм действий

1. Диагностика креплений: Проверьте целостность кронштейнов и посадочных мест. Деформированные элементы требуют замены или рихтовки кузова перед регулировкой.
2. Контроль положения: Убедитесь, что фары установлены без перекосов относительно кузова. Зазоры между фарой и кузовными панелями должны быть равномерными.
3. Проверка развала-схождения: Отрегулируйте углы установки колес, так как после ДТП они часто сбиваются и влияют на направление света.
4. Калибровка на стенде: Выполните точную настройку с помощью оптического стенда, следуя спецификациям производителя для вашей модели авто.

Важно: При серьезных повреждениях передней части кузова регулировку следует проводить только после полного восстановления геометрии в специализированном сервисе.

Регулировка фар при замене пружин

Замена пружин подвески изменяет клиренс автомобиля, что напрямую влияет на угол наклона фар. Неправильная регулировка приводит к ослеплению встречных водителей или ухудшению видимости ночью.

Корректировка света обязательна после любых работ с подвеской, влияющих на высоту кузова. Процедура требует ровной площадки, вертикальной стены и соблюдения последовательности действий.

Необходимые инструменты

• Крестовая/плоская отвёртка или шестигранник (зависит от конструкции авто)
• Рулетка или линейка
• Мел или малярный скотч
• Уровень (опционально)

Пошаговая инструкция

1. Подготовка автомобиля:
   • Убедитесь в исправности подвески и одинаковом давлении в шинах
   • Загрузите багажник на 70 кг (или согласно рекомендациям производителя)
   • Покачайте кузов для стабилизации подвески
2. Разметка на стене:
   • Установите авто перпендикулярно стене на расстоянии 5 метров
   • Отметьте на стене центры фар (точки A) и центральную ось авто (точка O)
   • Нанесите горизонтальную линию на 5 см ниже точек A
3. Регулировка ближнего света:
   • Включите ближний свет, закройте одну фару картоном
   • Корректируйте винтом вертикального наклона до совпадения верхней границы светового пучка с горизонтальной линией на стене
   • Отрегулируйте винтом горизонтального наклона до совмещения излома луча с вертикалью точки A
   • Повторите для второй фары

Параметр	Значение
Расстояние до стены	5 м
Смещение светового пучка	На 10 см вниз от оси фары
Допуск по высоте	±2 см

Важно: Для точности сверьтесь с мануалом вашего авто – некоторые модели требуют специнструмента или расстояния 7-10 м. После регулировки проверьте свет в движении на тёмном участке дороги.

Система автокоррекции: калибровка

Калибровка системы автокоррекции фар требуется после замены компонентов подвески, датчиков дорожного просвета или самих фар. Нарушение угла наклона фар происходит при сбоях в работе автоматики или после ДТП.

Процедура выполняется на специальном стенде с калибровочными мишенями и диагностическим оборудованием. Самостоятельная настройка невозможна без профессиональных инструментов и ПО.

Порядок выполнения калибровки

1. Загрузите в автомобиль контрольную массу (водитель + 75 кг в багажнике)
2. Установите машину на ровную платформу напротив калибровочного экрана
3. Подключите диагностический сканер к OBD-II разъёму
4. Активируйте режим калибровки через сервисное меню бортового компьютера
5. Выполните автоматическую юстировку по команде ПО

Обязательно проверяйте корректность показаний датчиков клиренса на передней и задней осях. Загрязнение или механические повреждения сенсоров приведут к ошибкам регулировки.

Симптомы сбоя	Решение
Мигание иконки фары на приборной панели	Диагностика ошибок через сканер
Самопроизвольное изменение угла наклона света	Замена датчиков дорожного просвета
Ошибка U0420/U0415 в памяти ЭБУ	Калибровка с принудительным сбросом адаптаций

После калибровки обязательно выполните тестовый заезд в тёмное время суток для проверки работоспособности системы на неровной дороге.

Проверка герметичности корпуса

Убедитесь в отсутствии трещин, сколов и зазоров на стекле фары и пластиковом корпусе. Особое внимание уделите стыкам между стеклом и корпусом, а также местам крепления ламп и проводов.

Тщательно осмотрите резиновые уплотнители ламповых блоков и вентиляционные клапаны (если предусмотрены конструкцией). Поврежденные уплотнения немедленно замените – они являются основной причиной проникновения влаги.

Метод проверки водой

1. Снимите фару с автомобиля согласно инструкции производителя
2. Закройте все технологические отверстия заглушками
3. Погрузите фару в емкость с теплой водой (+40-50°C) на 2/3 высоты
4. Наблюдайте в течение 3-5 минут: появление пузырьков воздуха укажет на место разгерметизации
5. Промаркируйте обнаруженные дефекты водостойким маркером

Признак проблемы	Необходимое действие
Конденсат на внутренней поверхности стекла	Проверка вентиляционных каналов, замена уплотнителей
Водяные подтеки внутри фары	Герметизация швов специальным составом
Окисление контактов	Замена монтажных заглушек, обработка диэлектрической смазкой

Для локального ремонта используйте прозрачный герметик для фар, устойчивый к высоким температурам. При серьезных повреждениях корпуса или глубоких трещинах на стекле требуется замена фары в сборе.

Индикация ошибок после настроек

После завершения регулировки фар на некоторых современных автомобилях с электронной системой диагностики может загореться индикатор неисправности (например, желтая иконка фары или общий CHECK). Это происходит из-за временного отключения питания во время работ или изменения заводских параметров угла наклона.

Для устранения ошибки потребуется сбросить электронные ошибки через диагностический разъем OBD-II. Используйте мультимарочный сканер или дилерское оборудование для очистки кодов неисправностей в блоке управления освещением. Если индикатор сохраняется, проверьте корректность подключения разъемов ламп и датчиков уровня фар.

Типичные ошибки и решения

Распространенные коды неисправностей:

Код	Значение	Действия
B1530	Ошибка корректора фар	Калибровка датчика уровня
U0423	Неверные данные датчика	Проверка проводки к датчику
C1081	Сбой инициализации	Адаптация фар через сканер

Обязательные проверки перед сбросом ошибок:

• Убедитесь в правильности выставленного светового пучка по тестеру
• Проверьте целостность предохранителей цепи фар (F3, F11, F23 в монтажном блоке)
• Подсоедините разъемы блоков розжига ксеноновых ламп до щелчка

При отсутствии диагностического оборудования выполните аварийный сброс: снимите минусовую клемму АКБ на 15 минут. После повторного подключения дайте системе автоматически провести калибровку (запустите двигатель, поверните руль до упора в обе стороны).

Сезонные рекомендации по наладке

Регулировка фар перед сезонными изменениями погоды критически важна: условия видимости, состояние дорожного покрытия и интенсивность осадков напрямую влияют на эффективность освещения. Пренебрежение адаптацией света повышает риск ДТП из-за ослепления встречных водителей или недостаточной видимости препятствий.

Учитывайте специфику эксплуатации автомобиля – перепады температур, частоту использования противотуманных фар, типичную загрузку салона и багажника. Своевременная корректировка угла наклона и чистоты оптики компенсирует сезонные риски без замены оборудования.

Особенности регулировки по временам года

Зима	Опустите пучок света на 5-10% ниже стандарта: снежный накат усиливает бликование. Контролируйте герметичность стыков фары – конденсат замерзает и рассеивает свет. Чистите линзы после каждой поездки от реагентов.
Весна	Восстановите заводские настройки после зимних корректировок. Проверьте фиксацию ламп после вибрации на колдобинах. Уделите внимание противотуманкам – их луч не должен пересекаться с основным светом.
Лето	При частых поездках с грузом (отпуск, дача) проверяйте угол наклона при загруженном багажнике. Убедитесь, что пыль внутри корпуса не снижает яркости. Не поднимайте свет выше нормы – сухой асфальт создаёт контрастные блики.
Осень	Поднимите свет на 3-5% для компенсации туманов и затяжных дождей. Проверьте дренажные отверстия фар – влага и опавшие листья блокируют отвод воды. Отполируйте помутневшие рассеиватели.

Дополнительные меры:

• Перед межсезоньем замеряйте напряжение АКБ: падение ниже 12В снижает яркость ксенона/светодиодов.
• При замене ламп осенью/зимой используйте модели с жёлтым спектром (3000-4000K) – они меньше бликуют в осадках.
• Раз в 2 месяца очищайте датчики автоматического корректора света от грязи.

Частые ошибки при самостоятельной работе

Отсутствие правильной подготовки автомобиля перед регулировкой: неравномерная загрузка салона, спущенные шины или неровная поверхность под колёсами искажают угол наклона фар. Игнорирование технических требований производителя к расстоянию до экрана и разметочным точкам приводит к некорректной базе для настройки.

Регулировка фар при включённом ближнем свете вместо правильного режима: многие забывают переключиться на габаритные огни или используют неверный тип освещения (например, противотуманки), что мешает точно определить границу светового пучка. Попытки настроить только одну фару без синхронизации со второй вызывают асимметрию и ухудшают видимость.

• Неверное позиционирование автомобиля
  • Неперпендикулярное расположение к стене-экрану
  • Несоблюдение точного расстояния 5-10 метров
• Ошибки в разметке экрана
  • Отсутствие отметки центра автомобиля
  • Неверный расчёт высоты центров фар относительно дорожного покрытия
• Некорректная работа с регулировочными винтами
  • Попытки крутить винты отвёрткой под неправильным углом
  • Излишнее усилие при закручивании, приводящее к срыву резьбы
• Игнорирование особенностей типа фар
  • Настройка ксеноновых фар как галогенных
  • Отсутствие коррекции для проекционной оптики
• Проверка в неконтролируемых условиях
  • Тестирование освещения на засвеченной территории
  • Отсутствие ночной проверки на реальной дороге

Распространённая ошибка – регулировка только вертикального угла наклона при игнорировании горизонтального смещения. Это вызывает перекос светового пучка и ослепление встречных водителей. Использование некалиброванных инструментов или визуальной оценки без шаблонов даёт погрешность свыше 15%.

Когда обращаться в сервис

Регулировка фар своими силами не всегда возможна или целесообразна. Существуют ситуации, требующие профессионального оборудования и квалификации мастеров для точной диагностики и корректной настройки световых приборов.

Отказ от самостоятельных действий и обращение в сервис настоятельно рекомендуется в следующих случаях:

• Электронная система коррекции фар (ESK/ALC) присутствует в автомобиле. Для её калибровки требуется специализированное программное обеспечение и подключение к диагностическому сканеру.
• Обнаружены механические повреждения креплений, корпуса фары, приводов регулировки или элементов кузова после ДТП, ударов или коррозии.
• Проводилась замена фары, блок-фары, отражателя или ксеноновой/светодиодной лампы. Установка новых элементов часто требует точной юстировки на стенде.
• После самостоятельных попыток регулировки световой пучок остаётся неравномерным, слепит встречных водителей или не обеспечивает достаточную видимость.
• Отсутствует доступ к идеально ровной площадке со свободным пространством перед стеной (10+ метров) или к точному стенду для регулировки фар.

Список источников

Представленные ниже материалы содержат технические спецификации, нормативные требования и практические рекомендации по корректной регулировке автомобильных фар. Они помогут понять ключевые принципы процедуры и особенности её выполнения для различных типов транспортных средств.

Важно сверяться с актуальными стандартами безопасности и руководством именно вашей модели авто, так как неправильная настройка фар ухудшает видимость и создаёт риски для участников дорожного движения. Всегда соблюдайте меры предосторожности при работе с электрооборудованием.

Информационные ресурсы

1. Официальные руководства по эксплуатации конкретных марок автомобилей (разделы об обслуживании световых приборов)
2. Действующие редакции Правил дорожного движения и ГОСТ Р 51709-2001 (требования к светотехнике)
3. Методические рекомендации крупных автосервисных сетей по диагностике и регулировке оптики
4. Технические статьи в специализированных изданиях: «За рулём», «Авторевю»
5. Видеоинструкции от автопроизводителей по работе с системами головного света
6. Протоколы проверки светового оборудования на станциях техосмотра

Видео: Как отрегулировать фары Приоры вручную в полевых условиях


• Выбираем колпак ступицы - ключевые моменты

• KIA Rio 2016 - параметры и отзывы

• Как выбрать качественную машинку для полировки авто
