Регулировка клапанов Daewoo Matiz - инструкция и нюансы

Статья обновлена: 18.08.2025

Точная регулировка клапанов – критически важная процедура для стабильной работы двигателя Daewoo Matiz.

Неверные тепловые зазоры вызывают стук, снижение мощности, повышенный расход топлива и преждевременный износ ГРМ.

Регулярная проверка и корректировка обеспечит тихую работу мотора, оптимальную динамику и продлит ресурс силового агрегата.

Снятие пластиковой крышки двигателя Дэу Матиз

Перед началом работ заглушите двигатель и дождитесь его полного остывания. Отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Подготовьте чистую ветошь и набор инструментов: крестовую отвертку и торцевой ключ на 10 мм.

Визуально определите расположение крепежных элементов на крышке. Обычно используется 6-8 винтов по периметру и один центральный болт возле маслозаливной горловины. Аккуратно открутите крепеж, фиксируя пальцами винты при последних оборотах, чтобы они не упали в подкапотное пространство.

Последовательность демонтажа:

Снимите декоративный колпачок с центрального болта (при наличии)
Ослабьте винты крестовидной отверткой против часовой стрелки
Полностью выкрутите крепеж, складывая детали в подготовленную емкость
Пальцами проверьте отсутствие скрытых защелок по краям крышки
Потярите крышку вертикально вверх без перекосов

Особое внимание уделите:

Резиновым уплотнителям под крышкой – прилипшие прокладки аккуратно снимите
Проводке вокруг клапанной крышки – не допускайте ее натяжения
Чистоте посадочной поверхности – удалите крупные загрязнения ветошью

Определение точной модификации двигателя S-TEC

Правильная идентификация модификации S-TEC критична для регулировки клапанов, так как двигатели S-TEC II и S-TEC III имеют различающиеся тепловые зазоры и конструктивные нюансы. Ошибка в определении версии мотора приведет к некорректной настройке и риску повреждения ГРМ.

Основные источники информации расположены непосредственно на двигателе и сопровождающих документах. Начните поиск с таблички на блоке цилиндров возле маховика – она содержит ключевые маркировочные данные. Дополнительно проверьте шильдик в моторном отсеке и технический паспорт автомобиля.

Методы идентификации двигателя

Используйте следующие данные для точного определения:

Маркировка на блоке цилиндров: Ищите выбитый номер формата GXXFXKXXXXX или FXXFXKXXXXX. Первые символы указывают на модификацию:
- G12 – S-TEC II (796 см³)
- F8C – S-TEC III (796 см³ с DOHC)
- A12 – S-TEC III (995 см³)
Визуальные отличия:
- S-TEC II: 8 клапанов (SOHC), трамблер за ГБЦ
- S-TEC III: 12 или 16 клапанов (DOHC), катушки зажигания на клапанной крышке

Модификация	Объем	Тип ГРМ	Тепловой зазор (впуск/выпуск)
S-TEC II (G12)	0.8 л	SOHC 8V	0.15±0.03 мм / 0.20±0.03 мм
S-TEC III (F8C)	0.8 л	DOHC 12V	0.13-0.18 мм / 0.23-0.28 мм
S-TEC III (A12)	1.0 л	DOHC 16V	0.15±0.03 мм / 0.25±0.03 мм

Важно! Перепроверяйте данные по VIN-коду через официальные базы Daewoo. Для моделей после 2005 года учитывайте рестайлинговые изменения – двигатели A12 часто устанавливались в Matiz M150.

Очистка зоны клапанной крышки перед вскрытием

Перед демонтажем клапанной крышки критически важно устранить грязь и мусор вокруг нее. Попадание даже мелких частиц в двигатель при снятии крышки приведет к ускоренному износу трущихся поверхностей и масляным каналам. Особое внимание уделите области вблизи свечных колодцев и прокладки.

Используйте щетку с жестким синтетическим ворсом для сухой очистки крупных отложений. Не применяйте металлические щетки – они оставляют царапины на алюминии. Обдуйте зону сжатым воздухом (компрессором или баллончиком), направляя струю от центра двигателя к краям поддона, чтобы не задуть грязь в ремень ГРМ или датчики.

Порядок безопасной очистки

Выполняйте работы только на остывшем двигателе. Последовательность действий:

Закройте тканью впускной патрубок воздушного фильтра.
Обработайте стык крышки и ГБЦ очистителем карбюратора, выждав 5 минут для размягчения нагара.
Аккуратно сотрите грязь ветошью без ворса, меняя участки ткани по мере загрязнения.
Повторно продуйте периметр крышки воздухом под углом 45°.

Избегайте распространенных ошибок:

Попадание чистящих средств в маслозаливную горловину – закройте ее чистой ветошью.
Использование избытка жидкости – очиститель может просочиться через прокладку.
Применение тряпок, оставляющих волокна на поверхностях.

После очистки проверьте отсутствие мусора в критичных зонах:

Зона контроля	Способ проверки
Поверхность ГБЦ под прокладку	Протрите пальцем в перчатке
Крепежные отверстия	Осмотр фонариком
Рядом с ремнем ГРМ	Визуальная оценка на расстоянии 10 см

Только после полной очистки приступайте к откручиванию болтов крепления крышки. Помните: экономия времени на подготовке увеличивает риск дорогостоящего ремонта двигателя.

Демонтаж клапанной крышки двигателя

Обесточьте автомобиль, отсоединив минусовую клемму аккумулятора для предотвращения короткого замыкания при случайном контакте с электропроводкой. Дождитесь остывания двигателя до комнатной температуры во избежание ожогов и деформации деталей.

Очистите поверхность клапанной крышки от грязи и масла ветошью, уделяя особое внимание зоне вокруг свечных колодцев. Это предотвратит попадание мусора в двигатель при снятии крышки.

Последовательность демонтажа

Выполните следующие шары в строгом порядке:

Отсоедините разъемы катушек зажигания и аккуратно снимите катушки со свечей
Ослабьте хомуты и снимите шланг вентиляции картера (сапун), идущий к корпусу воздушного фильтра
Демонтируйте кронштейн троса газа при его наличии, фиксирующий крышку

Откручивание крепежа: Используя торцевой ключ на 10 мм, вывинчивайте болты крепления равномерно по диагонали в 2-3 приема. Складывайте болты в подготовленную емкость во избежание потерь.

Тип крепежа	Количество	Особенности
Винты M6	15 шт	Длина 25 мм с пружинными шайбами
Гайки M6	2 шт	На шпильках возле выпускного коллектора

После удаления крепежа легко постучите резиновым молотком по краям крышки для разрушения герметика. Поддевайте крышку только пластиковой монтажкой в специальных пазах, избегая острых инструментов. При замене сразу установите новую резиновую прокладку, предварительно очистив посадочную плоскость на ГБЦ от остатков старого герметика.

Правильное удаление старой прокладки клапанной крышки

Полностью снимите клапанную крышку с двигателя, предварительно отсоединив все шланги и патрубки, препятствующие демонтажу. Очистите наружную и внутреннюю поверхности крышки от масляных отложений ветошью, чтобы исключить попадание грязи в двигатель при дальнейших работах.

Зафиксируйте крышку в тисках с мягкими накладками либо на устойчивой рабочей поверхности. Внимательно осмотрите посадочный желоб – старая прокладка часто фрагментируется или прикипает, особенно в зонах изгибов возле свечных колодцев и крепежных болтов.

Техника удаления прокладки

Используйте неметаллические инструменты во избежание повреждения алюминиевой крышки:

Деревянный или пластиковый скребок
Твердый пластиковый шпатель
Монтажная лопатка из фибергласа

Последовательность действий:

Начните отковыривать прокладку от центра одного прямого участка, а не от углов
Двигайтесь вдоль канавки короткими движениями "на себя"
При затвердевших участках нанесите очиститель карбюратора на 3-5 минут для размягчения
Никогда не применяйте абразивы или открытый огонь

После извлечения:

Этап	Контроль
Зачистка посадочной канавки	Удалить остатки герметика растворителем
Проверка поверхности	Отсутствие царапин глубже 0.3 мм
Обезжиривание	Уайт-спиритом перед установкой новой прокладки

Выставление меток ГРМ по шкиву коленвала

Обеспечьте неподвижность коленчатого вала, зафиксировав колёса стояночным тормозом и включив высшую передачу МКПП либо установив специальный фиксатор через отверстие в картере сцепления. Точное позиционирование коленвала – критически важный этап перед регулировкой клапанов.

Снимите пластиковый кожух ремня ГРМ для доступа к шкиву. Найдите метку на зубчатом шкиве коленвала (обычно точка, риска или треугольник) и совместите её с неподвижной контрольной меткой на блоке цилиндров или крышке масляного насоса. Для точной проверки используйте фонарь и зеркало при необходимости.

Проверка и коррекция положения

После совмещения меток убедитесь, что распределительный вал также находится в ВМТ 1-го цилиндра: метка на его шестерне должна совпадать с выступом на задней крышке ГРМ. Если метки распредвала не сходятся – не проводите регулировку, проверьте целостность ремня и правильность его установки.

Основные ошибки при выставлении:

Неправильный цилиндр в ВМТ – метки коленвала могут совпадать на такте выпуска 4-го цилиндра
Загрязнение меток маслом или грязью, затрудняющее визуальный контроль
Проворачивание коленвала за болт шкива без фиксации распредвала

Таблица этапов контроля:

Этап	Действие	Инструмент
Фиксация вала	Обездвижить коленвал	Спецфиксатор / передача
Совмещение меток	Совместить риски шкива и блока	Фонарь, зеркало
Верификация ВМТ	Проверить положение распредвала	Визуальный осмотр

После точного выставления приступайте к замеру тепловых зазоров клапанов щупом, не двигая коленвал. При проворачивании для проверки других цилиндров вновь возвращайтесь к контрольным меткам перед замером.

Контроль положения распредвала относительно меток

Установите поршень первого цилиндра в верхнюю мертвую точку такта сжатия. Для этого совместите метку на шкиве коленвала с риской на блоке двигателя, используя болт проворачивания коленчатого вала. Убедитесь, что метка на шестерне распредвала точно совпадает с маркировкой на задней крышке ремня ГРМ или корпусе подшипников.

Проверьте отсутствие люфта ремня ГРМ в зоне между распредвалом и натяжным роликом. Допустимое отклонение меток не должно превышать одного зуба шестерни. Если метки не совпадают, ослабьте натяжитель ремня и аккуратно переставьте ремень, контролируя положение шкивов.

Ключевые этапы регулировки

Зафиксируйте распредвал гаечным ключом на шестиграннике у шкива при ослаблении крепежной гайки
Используйте только заводские метки – дополнительные отметки на шкивах могут быть неточными
Проверьте состояние зубьев ремня ГРМ на предмет сколов и расслоений при визуальном контроле

Элемент	Метка на блоке	Допуск
Коленвал	Выступ на маслонасосе	±0°
Распредвал	Риска на крышке ГРМ	±1 зуб

Снимите клапанную крышку и защитный кожух ремня ГРМ
Проворачивайте коленвал только по часовой стрелке за болт крепления шкива
При несовпадении меток ослабьте натяжной ролик и коррекцию выполняйте смещением ремня

Последовательность проверки тепловых зазоров клапанов

Тепловой зазор клапанов – это строго нормированный промежуток между кулачком распределительного вала и толкателем (или коромыслом) на холодном двигателе. Контроль этого параметра критичен для предотвращения ускоренного износа ГРМ, потери мощности и перегрева.

Проверка выполняется на полностью остывшем двигателе (15–20°C) с использованием набора щупов. Перед началом работ снимите клапанную крышку, воздушный фильтр и отключите катушки зажигания для свободного проворачивания коленвала.

Пошаговая процедура проверки

Установите 1-й цилиндр в ВМТ: Проворачивайте коленвал ключом за болт шкива до совпадения метки на шкиве с отметкой «T» (Top Dead Center) на крышке ГРМ.
Проверьте зазоры 1-го цилиндра:
- Вставьте щуп между кулачком распредвала и толкателем впускного клапана (№1).
- Повторите для выпускного клапана (№2).
- Норма: щуп проходит с лёгким сопротивлением.
Перейдите к 3-му цилиндру: Поверните коленвал на 240° (⅔ оборота) по часовой стрелке до следующей метки ВМТ.
Проверьте зазоры 3-го цилиндра: Аналогично пункту 2 для клапанов №5 (впуск) и №6 (выпуск).
Перейдите к 2-му цилиндру: Поверните коленвал ещё на 240° до последней метки ВМТ.
Проверьте зазоры 2-го цилиндра: Клапаны №3 (впуск) и №4 (выпуск).

Фиксируйте результаты для каждого клапана. Сравните с номинальными значениями:

Тип клапана	Допустимый зазор (мм)
Впускной (IN)	0.15–0.20
Выпускной (EX)	0.25–0.30

Примечание: данные актуальны для двигателей F8CV (0.8 л). Для других модификаций уточните параметры в мануале.

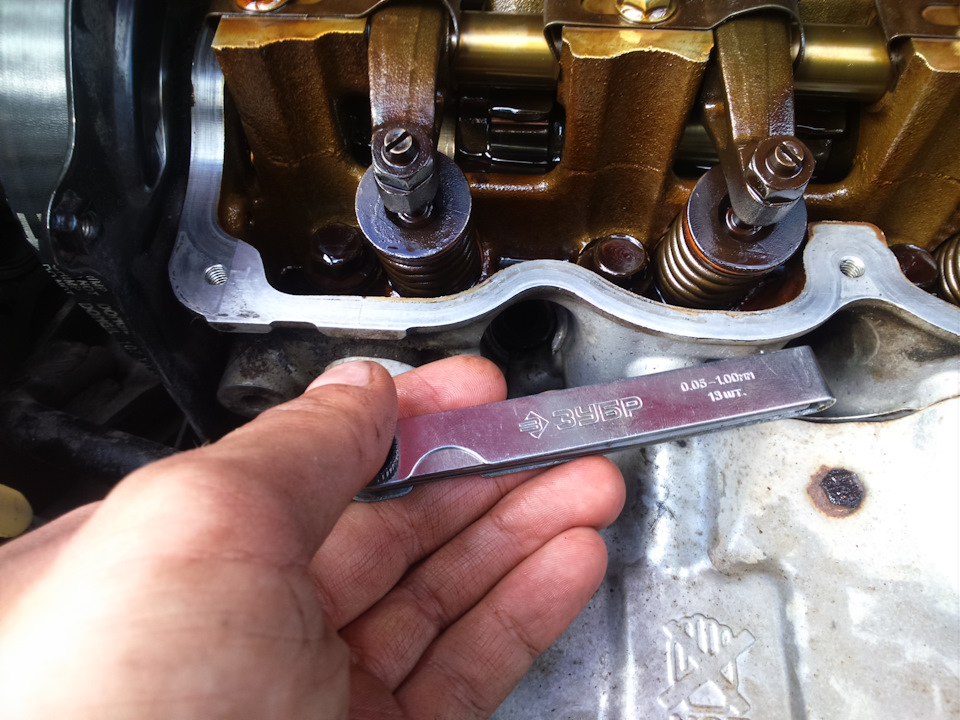

Использование щупа правильной толщины для замера

Точность замера теплового зазора клапанов напрямую зависит от корректности подбора щупа. Применение слишком тонкого или толстого измерителя неизбежно ведёт к ошибочной регулировке, что вызывает стук клапанов, снижение компрессии или ускоренный износ ГРМ. Необходимо использовать исключительно калиброванные щупы с чётко обозначенной толщиной, избегая самодельных приспособлений или изношенных инструментов.

Для Daewoo Matiz требуемое значение зазора составляет 0.15±0.02 мм для впускных клапанов и 0.25±0.02 мм для выпускных. Набор щупов должен включать пластины с шагом 0.05 мм в диапазоне 0.1-0.4 мм. Обязательно проверяйте чистоту поверхности щупа и отсутствие загибов перед использованием – даже минимальные дефекты искажают результаты.

Правила работы со щупом

Подготовка двигателя: Дождитесь полного остывания мотора до +20°C. Поворачивайте коленвал строго по часовой стрелке за болт крепления шкива, пока метка на распредвале не совпадёт с риской на корпусе.
Техника замера: Вставляйте щуп между кулачком распредвала и рокером регулируемого клапана. Правильно откалиброванный инструмент должен входить с лёгким сопротивлением, но не проваливаться свободно.
Контроль усилия: При извлечении щупа вы должны ощущать равномерное трение по всей длине пластины. Если сопротивление отсутствует – зазор велик, если щуп застревает – требуется ослабление регулировочного винта.

Тип клапана	Номинальный зазор	Рекомендуемый щуп
Впускной	0.15 мм	Комбинация 0.13 + 0.02 мм или цельный 0.15 мм
Выпускной	0.25 мм	Цельный щуп 0.25 мм (допустима связка 0.23 + 0.02 мм)

Никогда не используйте щупы с забоинами или коррозией – микронеровности увеличивают фактическую толщину. Для точности выполняйте замер каждого клапана трижды, поворачивая коленвал на 360° между проверками. Это исключает погрешности из-за возможного эксцентриситета кулачков распредвала.

Состояние двигателя	Тип клапана	Рекомендуемый зазор (мм)
Холодный (15-25°C)	Выпускной	0.25
Впускной	0.15

Техника точного замера зазора щупом

Проверка зазора осуществляется только на холодном двигателе (20-25°C). Убедитесь, что поршень цилиндра, с которым работаете, находится в верхней мертвой точке такта сжатия – оба клапана полностью закрыты. Коленчатый вал проворачивайте по часовой стрелке за болт крепления шкива или колесо, поднятое на передаче.

Подберите щуп требуемой толщины согласно спецификации (обычно впускные 0.15-0.20 мм, выпускные 0.25-0.30 мм). Щуп должен входить в зазор между кулачком распредвала (или коромыслом) и клапаном с ощутимым сопротивлением, но без заеданий. Извлекаться – с легким усилием.

Ключевые этапы замера

Очистка поверхностей: Протрите торец стержня клапана и контактную площадку кулачка/коромысла ветошью для исключения погрешности от грязи.
Правильное положение щупа: Вводите пластину строго перпендикулярно направляющей клапана, параллельно оси вала. Перекос искажает толщину.
Контроль усилия: Допустимо лишь легкое прижатие щупа пальцем. Сильный нажим или использование рычага недопустимы.
Проверка "на ощупь": Правильный зазор дает равномерное сопротивление по всей длине пластины при протягивании. Затирание кончиков говорит о сужении, свободный ход – о превышении.
Двойная проверка: Для надежности повторите замер щупом на 0.05 мм толще (не должен входить) и на 0.05 мм тоньше (должен входить свободно).

Важно: При регулировке шайбами или винтами после установки нового зазора обязательно перепроверьте результат. Вибрации могут сдвинуть регулировочный элемент.

Тип клапана	Номинальный зазор (мм)	Допуск (мм)
Впускной (IN)	0.15 - 0.20	±0.03
Выпускной (EX)	0.25 - 0.30	±0.03

Используйте только качественные щупы с неистертыми кромками. Наличие заусенцев или вмятин на пластине приводит к ложным показаниям. При сомнениях в точности замерьте один зазор несколькими щупами.

Процедура ослабления контргайки регулировочного болта

Перед началом ослабления убедитесь, что двигатель остыл до комнатной температуры, а регулировочный болт и контргайка очищены от грязи и масла. Зафиксируйте регулировочный болт ключом соответствующего размера, предотвращая его проворачивание во время работы с контргайкой.

Возьмите накидной или рожковый ключ на 10 мм (размер может отличаться в зависимости от модели двигателя) и установите его на контргайку. Придерживая регулировочный болт от поворота, плавно ослабьте контргайку против часовой стрелки на 1/4-1/2 оборота. Избегайте резких движений, чтобы не сорвать резьбу.

Ключевые этапы ослабления

Зафиксируйте регулировочный болт ключом
Наложите второй ключ на контргайку
Создайте встречное усилие: удерживайте болт, одновременно поворачивая контргайку
Проверьте легкость вращения болта после ослабления

Важно: Не допускайте полного выкручивания контргайки! Ослабляйте ровно настолько, чтобы появился свободный ход для последующей регулировки зазора. При появлении чрезмерного сопротивления или скрипа обработайте резьбовое соединение проникающей смазкой WD-40 и выждите 5-10 минут.

Ошибка	Последствие	Профилактика
Срыв резьбы	Необходимость замены шпильки	Плавное усилие, очистка резьбы
Проворот болта	Сбитый зазор, повторная регулировка	Надежная фиксация болта

После успешного ослабления контргайки переходите к установке требуемого теплового зазора с помощью щупа, регулируя положение болта. Фиксацию начинайте только после точной настройки зазора, затягивая контргайку с рекомендованным моментом 15-20 Н·м.

Корректировка положения регулировочного болта отвёрткой

Перед началом работ убедитесь, что поршень цилиндра находится в верхней мёртвой точке такта сжатия. Проверьте соответствие меток на шкиве коленвала и ГРМ, затем снимите клапанную крышку для доступа к коромыслам.

Ослабьте контргайку регулировочного болта на ⅓ оборота с помощью рожкового ключа. Фиксируйте коромысло от проворачивания тонкой отвёрткой, вставленной между его плечами – это предотвратит смещение настроек при корректировке.

Технология точной настройки

Вращайте регулировочный болт крестовой отвёрткой, удерживая коромысло. Для впускных клапанов установите зазор 0.15±0.02 мм, для выпускных – 0.25±0.02 мм. Контролируйте щупом параллельно оси толкателя:

Щуп должен входить с лёгким сопротивлением
Перетяжка исключена – проверить движением щупа вперёд-назад

Зафиксировав болт отвёрткой, затяните контргайку моментом 19-23 Н·м. Немедленно перепроверьте зазор – при затяжке положение часто меняется. Если величина не соответствует норме, повторите процедуру.

Тип клапана	Номинальный зазор	Допуск
Впускной	0.15 мм	±0.02 мм
Выпускной	0.25 мм	±0.02 мм

После регулировки всех клапанов прокрутите коленвал на 2 оборота ключом за болт крепления шкива. Обязательно перепроверьте зазоры на каждом цилиндре – это исключает ошибки позиционирования распредвала.

Фиксация зазора при затяжке контргайки

После выставления требуемого зазора регулировочным винтом, плотно зафиксируйте его положение гаечным ключом. Одновременно другим ключом затягивайте контргайку с усилием 15-20 Н·м, не допуская смещения винта. Контролируйте зазор щупом во время затяжки – любое вращение винта изменит настройку.

Применяйте метод двух ключей: один удерживает шестигранник винта строго неподвижно, второй плавно закручивает гайку. Если щуп начинает застревать или болтаться – ослабьте контргайку и повторите процедуру. Перетяжка деформирует резьбу и нарушит калибровку.

Типичные ошибки

Смещение регулировочного винта – возникает при недостаточной фиксации ключом во время затяжки
Превышение момента затяжки – приводит к смятию резьбы и заклиниванию механизма
Отсутствие повторной проверки щупом после фиксации

Обязательно перепроверяйте зазор после затяжки контргайки. Допустимое отклонение – не более ±0.02 мм. При превышении значения ослабьте гайку и выполните регулировку заново.

Повторный замер после фиксации регулировочного узла

После фиксации регулировочной гайки контргайкой ключом, выполните повторный замер щупиком. Контргайку необходимо затягивать с умеренным усилием (8–10 Н·м), удерживая регулировочный узел от проворота вторым ключом. При перетяжке возможно смещение выставленного зазора или повреждение резьбы шпильки.

Если замер показывает отклонение от нормы (0.15–0.20 мм для впускных, 0.25–0.30 мм для выпускных на холодном двигателе), ослабьте контргайку и проведите коррекцию положения гайки. Повторяйте процедуру до достижения точного значения, после чего окончательно зафиксируйте узел.

Типичные ошибки при замере

Распространённые причины некорректных показаний:

Неочищенные толкатели – нагар на торце клапана или рокере искажает данные
Неправильная позиция щупа – пластина должна входить параллельно кулачку распредвала
Проворот коленвала – при замере впускного клапана кулачок должен быть направлен от толкателя, выпускного – строго вверх

Симптом	Причина	Решение
Щуп проходит с усилием	Зазор меньше нормы	Ослабить гайку, увеличить просвет
Щуп болтается свободно	Превышен допустимый зазор	Уменьшить просвет подтяжкой гайки
Неравномерное сопротивление	Перекос регулировочного узла	Переустановить толкатель, проверить износ шпильки

После успешной регулировки всех клапанов проверните коленвал на 2 полных оборота ключом за болт шкива и перепроверьте зазоры в исходной последовательности. Термическое расширение деталей при работе двигателя может выявить скрытые погрешности монтажа.

Последовательность регулировки всех восьми клапанов

Регулировка клапанов двигателя Daewoo Matiz (0.8 л) выполняется на холодном двигателе (15-20°C) с использованием щупа. Зазоры для впускных клапанов: 0.15-0.20 мм, для выпускных: 0.25-0.30 мм. Перед началом работ снимите клапанную крышку и установите поршень 1-го цилиндра в ВМТ такта сжатия по меткам на шкиве коленвала и ГРМ.

Проворачивайте коленчатый вал строго по часовой стрелке за болт крепления шкива (не за ремень!). Для регулировки ослабьте контргайку регулировочного винта, вставьте щуп требуемой толщины между толкателем и кулачком распредвала, затяните винт до легкого сопротивления, зафиксируйте контргайкой. Проверьте зазор повторно после затяжки.

Порядок регулировки по цилиндрам

После установки 1-го цилиндра в ВМТ регулируйте следующие клапаны:

Цилиндр 1: впускной (№1) и выпускной (№2)
Поворот на 240° (2/3 оборота коленвала)
Цилиндр 3: впускной (№5) и выпускной (№6)
Поворот на 240°
Цилиндр 2: впускной (№3) и выпускной (№4)
Поворот на 240°
Цилиндр 4: впускной (№7) и выпускной (№8)

Важно: После регулировки всех клапанов выполните контрольный проворот коленвала на 2 полных оборота и перепроверьте зазоры в исходном положении (1-й цилиндр в ВМТ). Убедитесь, что щуп входит с легким усилием – должен вытягиваться без заеданий, но без люфта.

Положение коленвала	Цилиндр	Регулируемые клапаны
0° (ВМТ 1-го цилиндра)	1	Впускной 1, Выпускной 2
240°	3	Впускной 5, Выпускной 6
480°	2	Впускной 3, Выпускной 4
720°	4	Впускной 7, Выпускной 8

Осмотр толкателей и распределительного вала на износ

Внимательно осмотрите рабочие поверхности толкателей клапанов на наличие задиров, глубоких царапин или локальных вмятин. Любые видимые дефекты требуют обязательной замены детали, так как нарушают тепловой зазор и ускоряют износ кулачка распредвала.

Проверьте боковые стороны толкателей на следы заедания в направляющих отверстиях головки блока. Наличие продольных рисок или потертостей указывает на необходимость замены толкателя и диагностики состояния самого отверстия.

Диагностика распределительного вала

Основные этапы проверки распредвала:

Визуальный осмотр кулачков: Ищите сколы, выкрашивание металла, волнистый износ или задиры на профиле. Матовые пятна (усталостное выкрашивание) – явный признак необходимости замены.
Контроль опорных шеек: Проверьте шейки на отсутствие глубоких борозд, задиров и равномерность износа. Сильный износ или овальность приведут к падению давления масла.
Проверка биения: Установите вал в призмы или V-блоки. Индикатором измерьте биение средних шеек. Превышение допустимого значения (обычно >0.03-0.05 мм) требует замены вала.

Критерии износа:

Элемент	Допустимый износ	Требуемое действие
Высота кулачка	Снижение > 0.2 мм от номинала	Замена распредвала
Зазор в опорах (шейки)	> 0.1 мм	Замена вала/втулок
Толкатель (диаметр)	Выработка > 0.05 мм	Замена толкателя

Важно: Перед осмотром тщательно очистите детали от грязи и масляных отложений. Измеряйте высоту кулачков микрометром в нескольких точках, сравнивая с паспортными данными. Любой сомнительный элемент меняйте – экономия приведет к повторному разбору двигателя.

Очистка посадочного места прокладки клапанной крышки

Тщательная очистка посадочной поверхности на ГБЦ – обязательный этап перед установкой новой прокладки. Остатки старого герметика, масляные отложения или частицы грязи нарушат герметичность соединения, что приведёт к протечкам масла и попаданию пыли в двигатель. Игнорирование этого шага сведёт на нет всю работу по регулировке клапанов.

Поверхность алюминиевой головки блока цилиндров легко повредить абразивами или металлическими инструментами. Царапины или забоины создадут каналы для утечки масла, даже при использовании качественной прокладки. Работа требует аккуратности и правильных материалов, чтобы сохранить геометрию привалочной плоскости.

Правильная методика очистки

Необходимые материалы:

Пластиковый или деревянный скребок
Мягкая нейлоновая щётка
Обезжириватель (уайт-спирит, специальный очиститель)
Чистые безворсовые салфетки
Сжатый воздух (опционально)

Последовательность работ:

Механически удалите крупные фрагменты старой прокладки и герметика пластиковым скребком. Держите инструмент под малым углом к поверхности.
Обработайте остатки нейлоновой щёткой, смоченной в обезжиривателе. Движения – вдоль канавок, без сильного нажима.
Протрите поверхность салфеткой, увлажнённой очистителем. Повторяйте до полного удаления загрязнений.
Просушите зону сжатым воздухом или чистой сухой салфеткой. Контролируйте отсутствие ворсинок и пыли.

Критические ошибки:

Ошибка	Последствие
Использование ножа или металлического скребка	Глубокие царапины, требующие шлифовки ГБЦ
Абразивные пасты или наждачная бумага	Нарушение плоскостности посадочного места
Остатки старого герметика	Неплотное прилегание новой прокладки
Неполное обезжиривание	Снижение адгезии прокладки и герметика

Перед установкой новой прокладки повторно убедитесь в идеальной чистоте поверхности. Малейшие частицы мусора между прокладкой и ГБЦ спровоцируют течь. Проведите пальцем в перчатке по канавкам – поверхность должна быть абсолютно гладкой.

Установка новой прокладки клапанной крышки Matiz

Перед установкой тщательно очистите поверхности клапанной крышки и головки блока цилиндров от остатков старой прокладки и грязи. Используйте пластиковый скребок и обезжириватель, избегая попадания загрязнений в масляные каналы.

Проверьте состояние посадочной канавки на крышке: деформации или заусенцы приведут к утечке масла. При необходимости аккуратно выровняйте края мелким напильником, особенно в зонах изгибов возле свечных колодцев.

Процесс монтажа

Уложите новую прокладку строго по контуру канавки клапанной крышки, начиная с углов возле приливов под свечи. Не применяйте герметики – резиновый уплотнитель рассчитан на установку всухую. Исключение составляют места стыков распредвала и ГБЦ: там допускается тонкая полоска силикона.

Совместите крепежные отверстия крышки с шпильками ГБЦ
Установите крышку, слегка прижав прокладку пальцами по периметру
Затягивайте болты крест-накрест динамометрическим ключом
Момент затяжки: 8-10 Н·м (не перетягивайте!)

Контрольная точка	Действие
Через 10 минут	Проверка равномерности прилегания по всему контуру
После первого прогрева	Осмотр на наличие масляных подтеков
Через 100 км пробега	Повторная проверка момента затяжки болтов

Важно: Запускайте двигатель только после полного высыхания силикона (если применялся). При обнаружении протечек – демонтируйте крышку и проверьте целостность прокладки и отсутствие перекосов.

Равномерная затяжка гаек клапанной крышки

При затяжке гаек клапанной крышки Daewoo Matiz критически важно соблюдать равномерность усилий. Неправильное распределение момента приводит к деформации уплотнительной прокладки, что неизбежно вызывает течь масла. Это провоцирует загрязнение двигателя, снижение уровня смазки и риск серьезных поломок.

Используйте динамометрический ключ для точного контроля усилия. Затяжка "на глаз" недопустима – перетянутые гайки повреждают резьбу или ломают шпильки, а слабая затяжка гарантирует протечки. Соблюдайте рекомендованный момент и схему затяжки, указанные в руководстве по ремонту.

Порядок действий

Установите новую прокладку крышки, очистив посадочную поверхность от грязи и старого герметика
Наживите все гайки вручную до соприкосновения крышки с ГБЦ
Затягивайте крепеж в диагональной последовательности (например: 1-3-2-4 для 4-х гаек):

Позиция 1 2 3 4

Пример схемы Перед-лев Перед-прав Зад-прав Зад-лев
Выполните 2-3 прохода с плавным увеличением момента:
- Первый проход: 3-4 Н·м
- Второй проход: 6-7 Н·м
- Финальный проход: 8-10 Н·м (согласно спецификации Matiz)

После пробега 500-1000 км проверьте затяжку. Если на стыках появились масляные следы – повторите процедуру с заменой прокладки. Не используйте герметик без крайней необходимости – излишки состава попадают в масляные каналы.

Момент затяжки крепежа клапанной крышки

Критически важно соблюдать указанный производителем момент затяжки болтов/гаек крепления клапанной крышки Daewoo Matiz. Недостаточное усилие приведет к выдавливанию масла через прокладку и образованию подтеков на двигателе. Чрезмерная затяжка деформирует алюминиевую крышку или сорвет резьбу в головке блока, что потребует дорогостоящего ремонта.

Используйте динамометрический ключ с предварительной калибровкой. Затяжку выполняйте крестообразно от центра к краям в 2-3 этапа, исключая перекос прокладки. Перед установкой очистите посадочные поверхности крышки и головки блока от старой прокладки и грязи, обезжирьте их.

Двигатель	Момент (Н·м)	Момент (кгс·м)
F8CV (0.8L)	8–10	0.8–1.0
S-TEC (1.0L)	8–10	0.8–1.0

Проверка отсутствия перекоса крышки перед запуском

После установки крышки головки блока цилиндров (ГБЦ) на место и затяжки болтов в правильной последовательности с требуемым моментом, критически важно убедиться в отсутствии перекоса перед первым запуском двигателя. Перекос даже на доли миллиметра может привести к нарушению герметичности камеры сгорания, утечке масла или повреждению прокладки ГБЦ.

Недостаточно визуально оценить положение крышки. Необходимо провести точную механическую проверку, используя простые инструменты, чтобы исключить риск дорогостоящего ремонта после запуска двигателя.

Методы контроля герметичности прилегания

Для надежной проверки используйте два основных способа:

Щуп в зазоре: Возьмите набор щупов. Попытайтесь аккуратно вставить тонкое лезвие (начиная с 0.05 мм) между поверхностью блока цилиндров и нижней плоскостью крышки ГБЦ по всему периметру. Наличие зазора, в который входит щуп более 0.1 мм, сигнализирует о перекосе или неровности.
Контрольная линейка: Приложите металлическую линейку с известной ровной кромкой ребром по диагоналям крышки и поперек. Замерьте щупом максимальный просвет между линейкой и плоскостью прилегания крышки к блоку. Превышение 0.1 мм недопустимо.

Действия при обнаружении перекоса:

Полностью ослабьте все болты крепления крышки ГБЦ.
Проверьте состояние поверхности блока и крышки на наличие грязи, забоин или старой прокладки.
Убедитесь, что установлена новая, неповрежденная прокладка правильного типа.
Повторно установите крышку, совместив ее без усилия по направляющим втулкам.
Затяните болты строго по схеме производителя (обычно от центра к краям крест-накрест) в несколько этапов с постепенным увеличением момента.
Повторно выполните проверку щупом/линейкой. Если перекос сохраняется – требуется диагностика причин (деформация крышки, дефект блока).

Параметр	Допустимое значение	Инструмент контроля
Максимальный зазор под линейкой	≤ 0.1 мм	Щуп, линейка
Зазор по периметру (щуп)	Не входит 0.1 мм	Щуп 0.1 мм

Очистка датчика распредвала перед установкой

Загрязнения на контактах или магнитном элементе датчика распредвала могут вызывать сбои в работе двигателя: ошибки по пропускам зажигания, нестабильные обороты холостого хода, проблемы с запуском. Очистка перед монтажом нового датчика или после демонтажа старого – обязательный этап для точного считывания положения вала.

Используйте только специализированные средства, не оставляющие токопроводящих следов или плёнки. Категорически избегайте абразивных материалов, металлических щёток и агрессивных растворителей (ацетон, бензин), которые повреждают чувствительные компоненты.

Порядок очистки

Демонтаж датчика: снимите разъём питания, открутите крепёжный болт (обычно на 10 мм) и аккуратно извлеките датчик из посадочного гнезда.
Визуальный осмотр: проверьте корпус на трещины, оцените степень загрязнения рабочей поверхности (магнитный стержень/торец).
Обработка очистителем:
- Распылите очиститель контактов или электрооборудования (например, Liqui Moly Kontakt Reiniger) на магнитную зону и контакты разъёма.
- Выдержите паузу 1-2 минуты для растворения загрязнений.
Механическое удаление остатков: аккуратно протрите поверхности чистой безворсовой салфеткой или ватной палочкой. Для трудных отложений используйте мягкую зубную щётку без нажима.
Просушка: оставьте датчик на 5-10 минут для полного испарения состава. Убедитесь в отсутствии влаги в разъёме.

Критические моменты

Что проверить после очистки	Последствия пренебрежения
Чистота магнитного полюса (отсутствие металлической стружки)	Искажение сигнала, ложные ошибки Р0340
Сухость контактов разъёма	Коррозия, нарушение передачи данных в ЭБУ
Отсутствие ворсинок на поверхности	Неплотная посадка в гнездо, зазоры

Перед установкой протрите посадочное отверстие в ГБЦ ветошью – металлическая пыль на стенках может примагнититься к датчику. Затягивайте крепёжный болт моментом 8-10 Н·м, избегая перекоса корпуса.

Установка защитной пластиковой крышки двигателя

Перед монтажом тщательно очистите посадочные поверхности крышки и блока цилиндров от грязи и остатков старой прокладки. Проверьте целостность крепежных отверстий и отсутствие деформации на пластиковом кожухе – микротрещины могут вызвать вибрации при работе двигателя.

Установите новую резиновую прокладку по контуру крышки, предварительно обработав ее тонким слоем герметика (например, Loctite 574). Совместите монтажные выступы кожуха с пазами ГБЦ, избегая перекосов – неправильная позиция приведет к затиранию ремня ГРМ.

Ключевые этапы фиксации

Выполняйте затяжку болтов крест-накрест в три этапа согласно схеме:

Предварительная фиксация с усилием 2-3 Н·м
Равномерная протяжка до 8-9 Н·м
Контрольный момент 10-12 Н·м

Позиция болта	Диаметр резьбы (мм)	Критичный момент (Н·м)
Центральные	6	Не более 14
Крайние	6	Не более 12

Важные нюансы:

Не допускайте контакта кожуха с приводом ГРМ – зазор должен быть ≥3 мм
Проверьте свободный ход троса газа после установки
Убедитесь в отсутствии пережатия патрубков системы охлаждения

Запуск двигателя и первичная оценка работы

После завершения регулировки закрутите гайки коромысел с требуемым моментом затяжки (19–22 Н·м для M8, 43–47 Н·м для M10), установите клапанную крышку с новой прокладкой, подключите высоковольтные провода и патрубки. Убедитесь, что в подкапотном пространстве не осталось инструментов или ветоши.

Поверните ключ зажигания и запустите двигатель. На непрогретом моторе кратковременное (2–3 сек) тарахтение или легкий стук допустимы – это признак недостаточного поступления масла в ГРМ. Если звуки не исчезают после 5–10 секунд работы, немедленно заглушите мотор для повторной проверки зазоров.

Критерии нормальной работы после регулировки

Оцените состояние двигателя по следующим параметрам:

Равномерность холостых оборотов: стрелка тахометра должна стабильно держать 800–900 об/мин без рывков
Отсутствие посторонних шумов: прислушайтесь к характерным звукам в верхней части блока:

Допустимо: равномерное «шелестящее» гудение

Недопустимо: металлический цокот, ритмичные щелчки
Реакция на педаль газа: плавный рост оборотов без провалов или хлопков в выпускном тракте

Проблема	Возможная причина
Громкий цокот на горячем двигателе	Слишком большой зазор клапанов
Глухой стук, дым из выхлопа	Недостаточный зазор (прогар клапана)
Плавание оборотов	Неправильная регулировка впускных клапанов

Дайте двигателю прогреться до рабочей температуры (80–90°C), затем проведите тест-драйв на малых скоростях. Обратите внимание на приемистость при разгоне и стабильность работы на переходных режимах. Повторно проверьте зазоры через 500–700 км пробега – тепловое расширение элементов ГРМ может потребовать коррекции.

Диагностика посторонних звуков после регулировки

Появление посторонних шумов после регулировки клапанов на Daewoo Matiz требует немедленной диагностики. Не игнорируйте стуки, щелчки или металлический лязг – они сигнализируют о возможных ошибках в работе или неисправностях.

Проверьте правильность выставленных тепловых зазоров с помощью щупа на холодном двигателе. Убедитесь, что значения строго соответствуют спецификации: впускные клапаны 0.15-0.25 мм, выпускные 0.25-0.35 мм. Несоответствие даже на 0.05 мм вызывает характерное цоканье.

Основные причины шумов

Неправильный зазор: Слишком большой зазор создаёт отчётливое цоканье, малый – приглушённый стук и потерю мощности
Ослабление крепежа: Контролируйте момент затяжки корпуса подшипников распредвала (19-22 Н·м) и опорных стоек (14-17 Н·м)
Износ компонентов: Проверьте толкатели, кулачки распредвала и регулировочные шайбы на выработку или задиры
Ошибка сборки: Перепутаны местами шайбы, неправильно установлена прокладка клапанной крышки

Выполните повторную регулировку при выявлении отклонений. Используйте только сертифицированный инструмент и динамометрический ключ. Если шумы сохраняются после корректировки зазоров – проведите углублённую диагностику ГРМ.

Тип звука	Вероятная причина	Действия
Ритмичное цоканье	Большой зазор клапанов	Повторный замер щупом
Металлический стук под нагрузкой	Детонация или износ гидрокомпенсаторов	Проверка качества топлива, диагностика ЦПГ
Шуршание/свист	Контакт распредвала с крышкой, износ ремня ГРМ	Визуальный осмотр, замена ремня

Помните: продолжительная эксплуатация с посторонними шумами ускоряет износ клапанного механизма. При отсутствии опыта обратитесь к специалистам – неверная регулировка может привести к прогару клапанов.

Прогрев двигателя и повторная проверка шумов

После завершения регулировки клапанов на холодном двигателе запустите мотор и прогрейте его до рабочей температуры (80–90°C). Дайте двигателю поработать на холостых оборотах 5–7 минут для равномерного расширения металлических компонентов и стабилизации тепловых зазоров. В этот период внимательно отслеживайте посторонние звуки: стук, цоканье или свист.

Заглушите двигатель и дайте ему остыть до температуры 40–50°C (приблизительно 20–30 минут). Повторно прослушайте ГРМ через крышку клапанного механизма с помощью стетоскопа или большой отвертки, приложенной к уху. Особое внимание уделите областям расположения коромысел и кулачков распредвала – ранее отрегулированные клапаны могут издавать шумы из-за неравномерного остывания деталей.

Ключевые шаги при выявлении отклонений

Идентификация источника: Определите, исходит ли шум от конкретного клапана или группы элементов. Характерный высокочастотный «цокот» обычно указывает на увеличенный зазор.
Повторная проверка зазоров: Для шумящих клапанов выполните повторные замеры щупом. Допустимое отклонение – не более ±0.02 мм от нормы (0.15 мм для впускных, 0.25 мм для выпускных на Matiz M/T).
Корректировка регулировочных шайб: Если зазор не соответствует спецификации, снимите распредвал и замените шайбу на подходящую по толщине, используя формулу: Новая толщина = Текущая толщина + (Измеренный зазор – Номинальный зазор).

Тип клапана	Номинальный зазор (холодный)	Критическое отклонение
Впускной	0.13–0.17 мм	>0.20 мм
Выпускной	0.23–0.27 мм	>0.30 мм

Повторяйте процедуру прогрева и прослушивания до полного отсутствия аномальных шумов. Игнорирование этого этапа приводит к ускоренному износу кулачков распредвала, деформации толкателей и сокращению ресурса ГРМ.

Диагностика возможной ошибки P0010 после регулировки

Ошибка P0010 указывает на неисправность цепи управления соленоидом изменения фаз газораспределения (VVT) для впускного распредвала банка 1. После регулировки клапанов её появление часто связано с механическим вмешательством в зону ГРМ или случайным повреждением компонентов.

Для точной диагностики сначала исключите базовые причины: проверьте целостность разъёма соленоида VVT и состояние электропроводки. Механические манипуляции при регулировке могли привести к отсоединению контактов или перетиранию проводов. Используйте мультиметр для тестирования сопротивления соленоида (норма: 6.5–7.5 Ом при +20°C) и наличия управляющего напряжения.

Основные причины и методы проверки

Типичные проблемы после регулировки:

Нарушение позиции датчика распредвала – случайный сдвиг при демонтаже/установке крышки ГРМ. Проверьте чистоту посадочного места и корректность зазора между датчиком и задающим диском.
Загрязнение соленоида VVT – металлическая стружка или мусор при работе могли заблокировать клапан. Демонтируйте соленоид, прочистите сетку-фильтр и продуйте каналы сжатым воздухом.
Неправильная установка цепи ГРМ – смещение меток на 1 зуб нарушает работу VVT. Перепроверьте совпадение всех установочных меток (коленвал, распредвал(ы)).

Дополнительные проверки:

Контроль давления масла – низкий уровень или засорение масляного канала VVT из-за загрязнений после вскрытия двигателя.
Анализ данных сканера в реальном времени: сравните заданное и фактическое положение распредвала (параметры "VVT Advance" / "Camshaft Position").
Проверка корректности тепловых зазоров – слишком большой зазор клапанов может влиять на работу системы VVT.

Симптом	Возможная причина	Действие
Ошибка появляется сразу после запуска	Обрыв цепи, отсоединённая фишка	Визуальный осмотр проводки соленоида
Ошибка возникает на прогретом двигателе	Засорение масляных каналов VVT	Чистка соленоида и замены масляного фильтра
Неустойчивая работа на холостом ходу	Сдвиг меток ГРМ	Повторная установка цепи по меткам

Важно: После устранения неисправности обязательно сотрите ошибку из памяти ЭБУ и выполните тест-драйв для проверки работы системы в разных режимах нагрузки. Если P0010 сохраняется – проверьте состояние шестерни VVT на распредвале на предмет механических повреждений.

Проверка герметичности клапанной крышки на прогретом двигателе

Прогрейте двигатель до рабочей температуры (80-90°C) для расширения металлических элементов и проверки уплотнения в реальных условиях эксплуатации. Заглушите мотор и дайте ему остыть 5-7 минут – это снизит давление в картере, но сохранит детали теплыми.

Тщательно осмотрите периметр клапанной крышки и места прилегания к ГБЦ. Ищите следы масляных подтёков, влажную пыль или характерные тёмные пятна. Особое внимание уделите зонам вокруг болтов крепления, углам и задней части возле выпускного коллектора.

Ключевые точки контроля

Проведите пальцем (в защитной перчатке!) по стыку крышки и ГБЦ, проверяя на ощупь наличие масла. Используйте чистую бумажную салфетку – приложите её к подозрительным участкам для выявления малозаметных следов смазки.

Контроль состояния резиновой прокладки: трещины, потеря эластичности, постоянные масляные потёки
Проверка деформации посадочной плоскости крышки (прилегание линейкой)
Диагностика затяжки крепёжных болтов (момент 8-10 Н∙м)

Признак проблемы	Возможная причина
Масло у свечных колодцев	Износ уплотнительных колец свечных трубок
Потёки по всей периметрии	Прогоревшая прокладка, перетянутые болты
Локальные подтёки у углов	Деформация крышки, загрязнение посадочной поверхности

Обнаруженные потёки устраняйте заменой прокладки и очисткой привалочных плоскостей. Не используйте герметики кроме специальных анаэробных составов для угловых стыков – избыток клея приводит к засорению масляных каналов.

Двигатель	Пробег (км)
0.8 л (F8CV)	Каждые 45 000
1.0 л (A15SMS)	Каждые 60 000

Типичные ошибки при самостоятельной регулировке клапанов

Неправильный выбор тепловых зазоров – распространённая проблема. Многие ориентируются на универсальные табличные значения, игнорируя спецификации производителя для конкретного двигателя (например, G15FH/G15MF), что приводит к ускоренному износу распредвала или стуку клапанов.

Пренебрежение подготовкой также влечёт серьёзные последствия: регулировка на непрогретом двигателе, без очистки гнёзд крышки клапанов от грязи вызывает попадание абразива в масло и неточные измерения щупом из-за температурного расширения металла.

Критические технические недочёты

Нарушение последовательности цилиндров – главная причина неверных замеров. Попытка регулировать все клапаны одновременно без соблюдения положения меток распредвала (обычно по 3-й отметке на шкиве при ВМТ 1-го цилиндра) гарантирует ошибки.

Распространённые механические ошибки:

Перетяжка болтов коромысел – вызывает деформацию посадочных мест, нарушающую геометрию работы клапанного механизма.
Использование изношенного инструмента – затупленные щупы или ключи с сорванными гранями приводят к неточной калибровке и срыву резьбы.
Игнорирование проверки после регулировки – без прокрутки двигателя стартером (с вынутыми свечами) и повторного контроля зазоров возможен загиб клапанов.

Частые последствия ошибок:

Ошибка	Результат
Слишком большой зазор	Стук "на холодную", ускоренный износ кулачков распредвала
Слишком малый зазор	Подгорание тарелок клапанов, падение компрессии, перегрев
Неравномерная затяжка	Перекос оси коромысла, локальный перегрев ГБЦ

Неправильная фиксация регулировочного болта – ключевая техническая погрешность. Ослабление контргайки без удержания болта шестигранником изменяет выставленный зазор, а недостаточная затяжка ведёт к самопроизвольному отворачиванию при работе двигателя.

Признаки неправильно отрегулированных зазоров клапанов

Неправильные зазоры клапанов нарушают фазы газораспределения, что сразу отражается на работе двигателя. Слишком большой или малый тепловой зазор между кулачком распредвала и толкателем клапана провоцирует характерные симптомы, которые нельзя игнорировать.

Отклонение от нормы приводит к ускоренному износу деталей ГРМ, падению мощности и увеличению расхода топлива. Своевременное выявление признаков позволяет избежать дорогостоящего ремонта и сохранить ресурс силового агрегата.

Основные симптомы нарушения регулировки

Стук или цокот в верхней части двигателя – наиболее характерный признак увеличенных зазоров. Звук хорошо слышен на холодном моторе и меняет тональность при изменении оборотов.
Падение мощности и приёмистости – недостаточное открытие клапанов снижает эффективность наполнения цилиндров топливной смесью и отвода выхлопных газов.
Неустойчивая работа на холостом ходу – мотор «троит», обороты плавают из-за нарушения герметичности камеры сгорания при уменьшенных зазорах.
Хлопки во впускном/выпускном тракте – возникают при неплотном закрытии клапанов из-за слишком малых зазоров, сопровождаются обратными вспышками.
Увеличенный расход масла – уменьшенные зазоры препятствуют полному закрытию клапанов, что вызывает прогар тарелок и попадание масла в камеру сгорания.

Последствия длительной эксплуатации с нарушенными зазорами

Увеличенный зазор	Ударные нагрузки на клапанный механизм, разрушение рокеров, трещины на торце клапана
Уменьшенный зазор	Прогар клапанов, снижение компрессии, деформация стержней, закоксовывание направляющих втулок
Общие последствия	Перегрев ГБЦ, разрушение седел клапанов, падение КПД двигателя на 15-20%

Для двигателя Daewoo Matiz критически важно соблюдать регламент проверки зазоров каждые 30 000 км. Диагностику стука выполняют при помощи стетоскопа, прикладывая датчик к зоне крышки клапанов. Точная регулировка щупом требует снятия клапанной крышки и соблюдения температуры двигателя 20-25°C.

Повышение шумности двигателя после регулировки: причины

Увеличение шумности работы двигателя Daewoo Matiz после регулировки клапанов часто свидетельствует о нарушениях в процессе настройки или скрытых проблемах смежных систем. Звуки обычно проявляются в виде металлического стука, цокота или повышенного механического шума в верхней части двигателя.

Своевременное выявление причины аномалии критично для предотвращения ускоренного износа деталей ГРМ. Игнорирование симптомов может привести к повреждению клапанов, толкателей или распредвала, требующему дорогостоящего ремонта.

Распространенные источники проблемы

Основные технические причины повышенного шума:

Неправильно выставленные тепловые зазоры
- Слишком большой зазор: характерный цокающий звук из-за ударных нагрузок между коромыслом и кулачком распредвала
- Слишком малый зазор: приглушенный стук от постоянного поджатия клапана, ведущий к прогару тарелки
Ошибки при сборке
- Перепутанные регулировочные шайбы или их несоответствие по толщине
- Неправильная установка коромысел, гидрокомпенсаторов (при наличии)
- Нарушение момента затяжки крепежных элементов
Неучтенные износы компонентов
- Выработка на рабочих поверхностях коромысел или кулачках распредвала
- Деформация клапанных штанг или посадочных гнезд
- Ослабление или разрушение пружин клапанов

Косвенные факторы, влияющие на шумность:

Система	Проблема	Влияние на ГРМ
Смазочная	Низкое давление масла, забитые каналы	Недостаточная подача смазки к узлам ГРМ
Охлаждения	Перегрев двигателя	Тепловое расширение деталей и изменение зазоров
Ремень ГРМ	Неправильная установка меток	Смещение фаз газораспределения

Важно: После регулировки обязателен контрольный запуск с прослушиванием работы двигателя на разных оборотах. При сохранении шумов требуется немедленная повторная диагностика с проверкой зазоров и состояния компонентов ГРМ.

Неравномерная работа двигателя как следствие ошибок регулировки

Неправильно выставленные тепловые зазоры клапанов напрямую провоцируют неустойчивую работу силового агрегата Матиза. Слишком маленький зазор ("зажатый" клапан) мешает полному закрытию тарелки, вызывая утечку компрессии и подгорание седла. Слишком большой зазор ("разжатый" клапан) создает избыточный стук и сокращает фазу впуска/выпуска, нарушая газообмен.

Это приводит к характерным симптомам: мотор "троит" на холостом ходу и под нагрузкой, появляются вибрации на всех режимах, заметно падает приемистость. Пропуски воспламенения в цилиндрах часто сопровождаются хлопками во впускной/выпускной тракт и плавающими оборотами, особенно при прогреве или на переходных режимах.

Ключевые проблемы и последствия

Основные нарушения, вызванные ошибочной регулировкой:

Потеря компрессии в отдельных цилиндрах из-за неплотного прилегания клапана
Неполное наполнение цилиндров топливовоздушной смесью
Некорректное удаление выхлопных газов
Ускоренный износ распредвала, коромысел и толкателей

Типичные ошибки при регулировке:

Проверка зазора на непрогретом двигателе
Использование изношенного или некалиброванного щупа
Регулировка без точного позиционирования распредвала
Неучтенный износ сопряженных деталей ГРМ

Симптом	Вероятная ошибка регулировки
Хлопки в карбюратор/впуск	Малый зазор впускных клапанов
Выстрелы в глушитель	Малый зазор выпускных клапанов
Металлический стук "под клапанной крышкой"	Чрезмерный зазор клапанов
Падение мощности + перегрев	Комбинированные ошибки по впуску/выпуску

Для точной диагностики обязательно проверьте компрессию и снимите показания сканера на предмет пропусков зажигания. Регулировку выполняйте строго на холодном двигателе (+20°C) с соблюдением заводских параметров: впуск 0.15 мм, выпуск 0.25 мм (значения могут варьироваться по годам выпуска).

Проверка компрессии после регулировки клапанов

Проверка компрессии – обязательный этап после регулировки тепловых зазоров клапанов. Она позволяет объективно оценить герметичность камеры сгорания и выявить скрытые проблемы, которые могли возникнуть из-за неправильной настройки или износа деталей. Пропуск этого шага чреват риском некорректной работы двигателя и снижением ресурса силового агрегата.

Для точных результатов двигатель должен быть прогрет до рабочей температуры (80-90°C), аккумулятор полностью заряжен, а свечи зажигания выкручены. Все цилиндры проверяются последовательно при полностью открытой дроссельной заслонке и отключенном топливном насосе (реле или предохранитель). Значения фиксируются и сравниваются с нормативами производителя.

Ключевые аспекты интерпретации результатов

Норма: Разброс показаний между цилиндрами не должен превышать 1-1.5 бар. Минимальное значение – не ниже 10-12 бар (точные цифры уточняйте в мануале для конкретной модели).
Низкая компрессия во всех цилиндрах: Указывает на общие проблемы: износ поршневых колец, повреждение прокладки ГБЦ или деформацию головки блока.
Низкая компрессия в одном цилиндре: Частая причина – неплотное прилегание клапана (зависание, прогар, недотянутая регулировка) или повреждение седла.
Слишком высокая компрессия: Может сигнализировать о критическом нагарообразовании в камере сгорания.

При отклонениях от нормы проведите влажную проверку: влейте 5-7 мл моторного масла в проблемный цилиндр и повторите замер. Если компрессия повысилась – вероятен износ колец/гильзы. Если осталась низкой – проблема в клапанах или прокладке ГБЦ.

Ситуация	Возможная причина	Действия
Компрессия ниже нормы в одном цилиндре (сухой/влажный замер)	Прогар клапана, неплотное прилегание седла, ошибка регулировки	Повторная регулировка, притирка клапанов, замена
Низкая компрессия во всех цилиндрах	Износ ЦПГ, повреждение ГБЦ	Диагностика ГБЦ, замер масложора, ремонт двигателя
Компрессия в норме, но мотор работает неустойчиво	Проблемы с зажиганием, топливоподачей, ГРМ	Проверить ВВ-провода, форсунки, метки ГРМ

Убедившись в нормальной компрессии, установите свечи на место и запустите двигатель. Оцените стабильность холостого хода и приемистость. Отсутствие посторонних шумов (цоканья, стука) подтвердит корректность выполненной регулировки клапанов.

Условия обязательной регулировки клапанов

Регулировка тепловых зазоров клапанов двигателя Daewoo Matiz требуется при появлении характерных неисправностей или после выполнения определённых ремонтных работ. Игнорирование этих условий приводит к снижению мощности двигателя, увеличению расхода топлива и ускоренному износу деталей ГРМ.

Своевременное проведение процедуры обеспечивает стабильную работу силового агрегата, предотвращает прогар клапанов и снижает шумность. Регулировку выполняют только на холодном двигателе при строгом соблюдении регламента завода-изготовителя.

Критические ситуации для выполнения регулировки

Обязательное вмешательство необходимо в следующих случаях:

Плановое ТО – каждые 15-20 тыс. км пробега согласно техническому регламенту
Постремонтные работы – после замены ремня ГРМ, толкателей или гидрокомпенсаторов
Явные симптомы неисправности:
- Металлический стук в районе клапанной крышки на прогретом двигателе
- Снижение мощности и приёмистости двигателя
- Неустойчивая работа на холостом ходу с плавающими оборотами
Перегрев двигателя – после критического повышения температуры, вызывающего деформацию деталей
Длительная эксплуатация – при достижении пробега 100+ тыс. км даже без явных симптомов

Проверку зазоров рекомендуется проводить при каждом техническом обслуживании, используя щупы толщиной 0.15-0.25 мм. Отклонения от нормы более чем на 0.05 мм требуют немедленной корректировки.

Эффекты от своевременной регулировки клапанного механизма

Правильные тепловые зазоры обеспечивают точное время открытия/закрытия клапанов, синхронизируя фазы газораспределения с работой поршневой группы. Это исключает потерю компрессии и нарушение цикличности процессов сгорания топливно-воздушной смеси.

Оптимальные зазоры минимизируют ударные нагрузки на тарелку клапана, седло и толкатели, предотвращая локальные перегревы. Снижается интенсивность износа кулачков распредвала и рабочих поверхностей коромысел.

Ключевые преимущества своевременной регулировки

Стабильный запуск двигателя - устранение недостаточной компрессии из-за неплотного прилегания клапанов
Снижение расхода топлива - до 7% за счет полного сгорания смеси и правильного наполнения цилиндров
Устранение детонационных стуков - ликвидация характерного цокота на холодную при увеличенных зазорах
Предотвращение прогаров клапанов - исключение перегрева при недостаточном зазоре
Сохранение мощности двигателя - поддержание номинальной динамики разгона

Регулярная регулировка в 2-3 раза увеличивает ресурс компонентов ГРМ: фатографов, гидрокомпенсаторов (при наличии) и направляющих втулок. Снижается риск обрыва ремня ГРМ из-за заклинивания клапанов.

Параметр	Нерегулируемый механизм	Своевременная регулировка
Вибрация двигателя	Усиливается на холостых оборотах	Работа становится ровной и мягкой
Ресурс распредвала	30-50 тыс. км	80-120 тыс. км
Токсичность выхлопа	Повышение CO/CH из-за недожога	Соответствие экологическим нормам

Список источников

Официальное руководство по эксплуатации и техническому обслуживанию Daewoo Matiz
Специализированные автомобильные справочники Haynes и Chilton по ремонту Daewoo Matiz
Технические бюллетени производителя по двигателям серии S-TEC
Протоколы заводских регулировочных параметров для клапанного механизма
Экспертные материалы с профильных автофорумов (Drive2, Drom.ru)
Видеоинструкции сертифицированных автомехаников по регулировке ГРМ
Методические рекомендации учебных центров AUTODOC и RossRoad
Практические отчеты владельцев Matiz о самостоятельной регулировке клапанов

Тип клапана	Минимальный зазор	Максимальный зазор
Впускной	0.15 мм	0.25 мм
Выпускной	0.25 мм	0.35 мм

Позиция	1	2	3	4
Пример схемы	Перед-лев	Перед-прав	Зад-прав	Зад-лев
